1 Uponor Smatrix Move US STČNÝ PRŮVODE

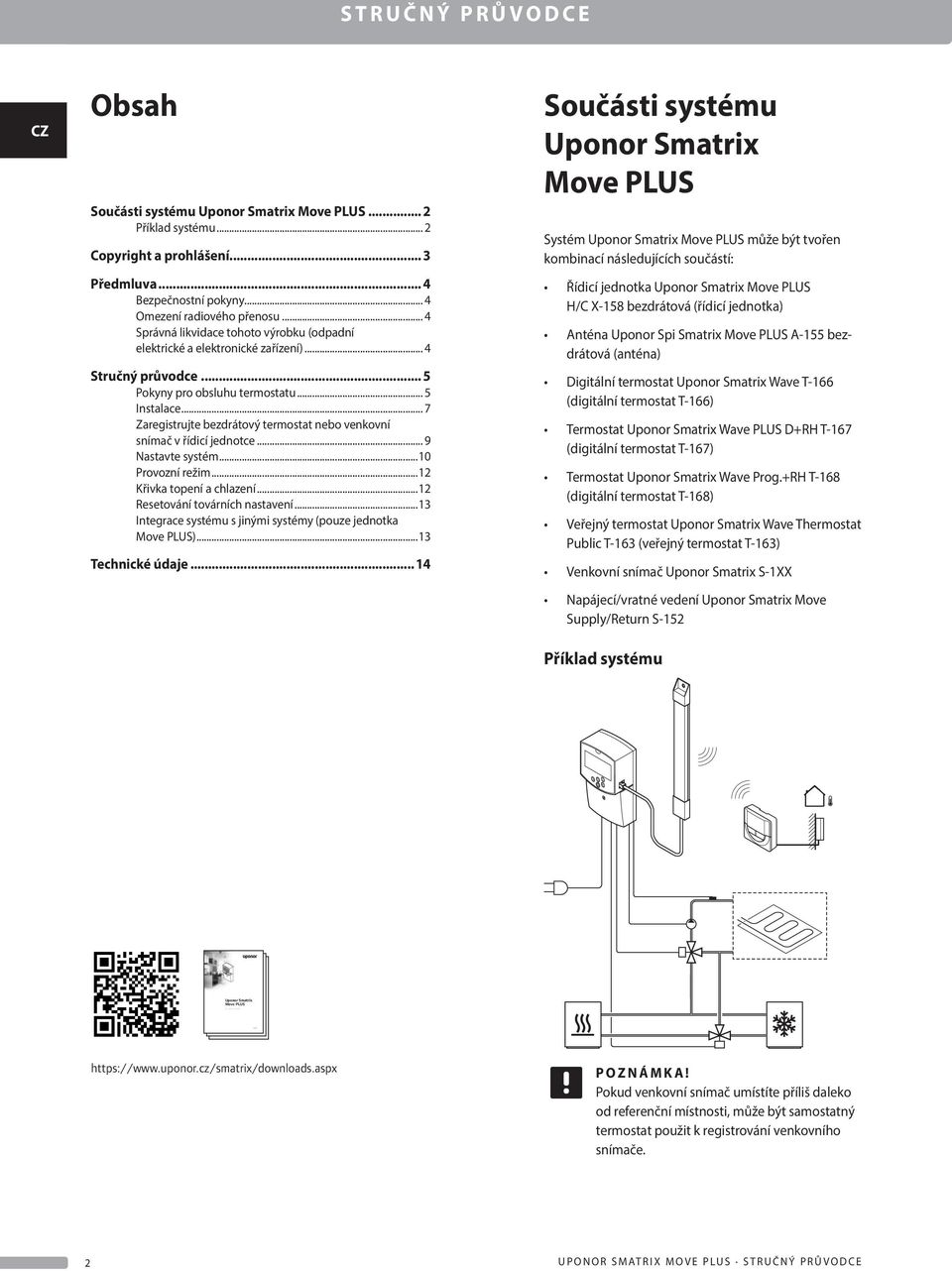

2 QUIK GUI STČNÝ PRŮVODE Obsah Součásti systému Uponor Smatrix Move US... 2 Příklad... 2 opyright a prohlášení... 3 Předmluva... 4 Bezpečnostní pokyny... 4 Omezení radiového přenosu... 4 Správná likvidace tohoto výrobku (odpadní elektrické a elektronické zařízení)... 4 Stručný průvodce... 5 Pokyny pro obsluhu termostatu... 5 Instalace... 7 Zaregistrujte bezdrátový termostat nebo venkovní snímač v řídicí jednotce... 9 Nastavte systém...10 Provozní režim...12 Křivka topení a chlazení...12 Resetování továrních nastavení...13 Integrace systému s jinými systémy (pouze jednotka Move US)...13 Technické údaje...14 Součásti systému Uponor Smatrix Move US Systém Uponor Smatrix Move US může být tvořen kombinací následujících součástí: Řídicí jednotka Uponor Smatrix Move US H/ X-158 bezdrátová (řídicí jednotka) Anténa Uponor Spi Smatrix Move US A-155 bezdrátová (anténa) Digitální termostat Uponor Smatrix Wave T-166 (digitální termostat T-166) Termostat Uponor Smatrix Wave US D+RH T-167 (digitální termostat T-167) Termostat Uponor Smatrix Wave Prog.+RH (digitální termostat ) Veřejný termostat Uponor Smatrix Wave Thermostat Public T-163 (veřejný termostat T-163) Venkovní snímač Uponor Smatrix S-1XX Napájecí/vratné vedení Uponor Smatrix Move Supply/Return S-152 Příklad systému Uponor Smatrix Move US Pokud venkovní snímač umístíte příliš daleko od referenční místnosti, může být samostatný termostat použit k registrování venkovního snímače. 2 UPOR SMATRIX MOVE US STČNÝ PRŮVODE

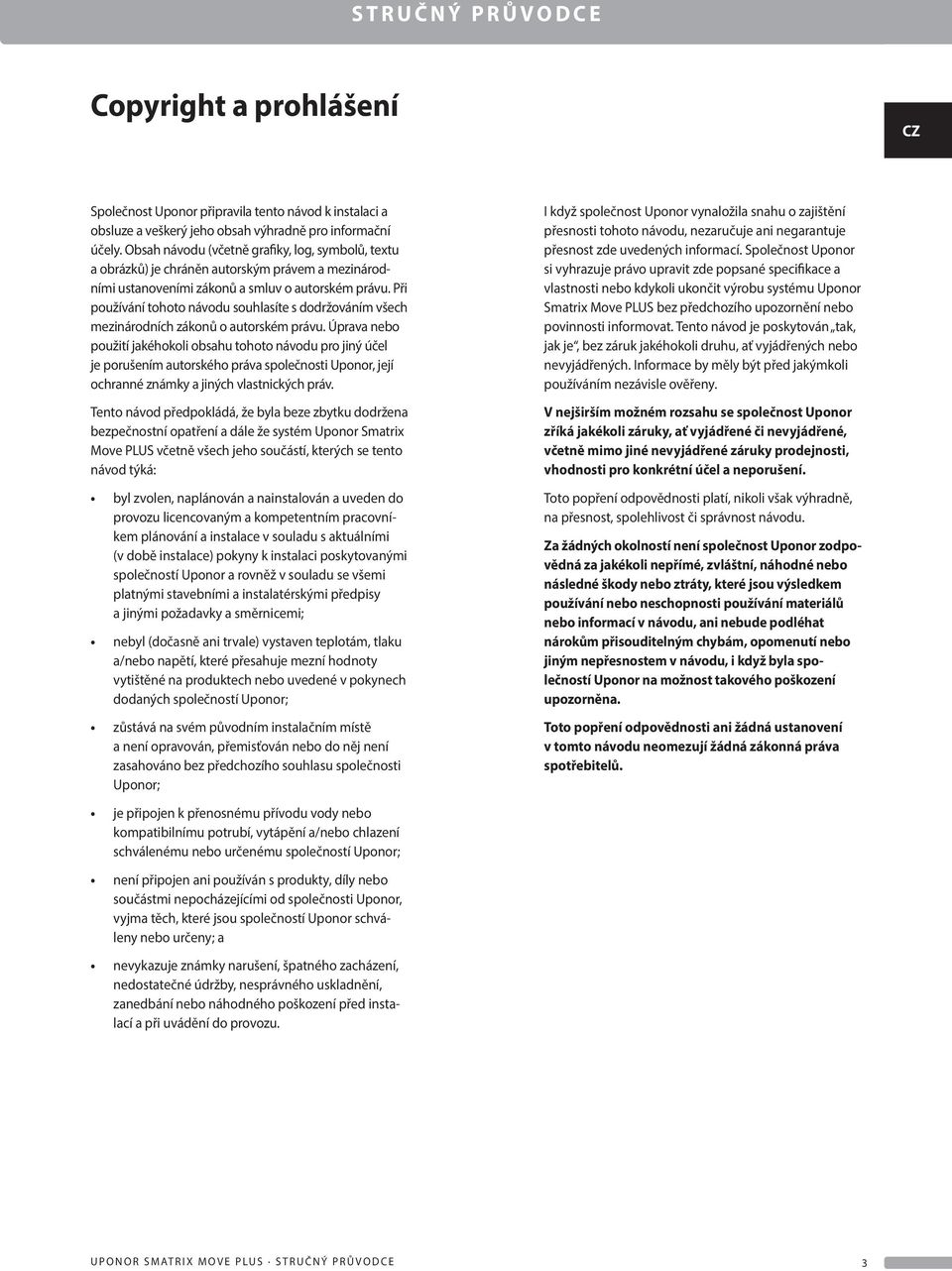

3 STČNÝ PRŮVODE opyright a prohlášení Společnost Uponor připravila tento návod k instalaci a obsluze a veškerý jeho obsah výhradně pro informační účely. Obsah návodu (včetně grafiky, log, symbolů, textu a obrázků) je chráněn autorským právem a mezinárodními ustanoveními zákonů a smluv o autorském právu. Při používání tohoto návodu souhlasíte s dodržováním všech mezinárodních zákonů o autorském právu. Úprava nebo použití jakéhokoli obsahu tohoto návodu pro jiný účel je porušením autorského práva společnosti Uponor, její ochranné známky a jiných vlastnických práv. Tento návod předpokládá, že byla beze zbytku dodržena bezpečnostní opatření a dále že systém Uponor Smatrix Move US včetně všech jeho součástí, kterých se tento návod týká: byl zvolen, naplánován a nainstalován a uveden do provozu licencovaným a kompetentním pracovníkem plánování a instalace v souladu s aktuálními (v době instalace) pokyny k instalaci poskytovanými společností Uponor a rovněž v souladu se všemi platnými stavebními a instalatérskými předpisy a jinými požadavky a směrnicemi; nebyl (dočasně ani trvale) vystaven teplotám, tlaku a/nebo napětí, které přesahuje mezní hodnoty vytištěné na produktech nebo uvedené v pokynech dodaných společností Uponor; zůstává na svém původním instalačním místě a není opravován, přemisťován nebo do něj není zasahováno bez předchozího souhlasu společnosti Uponor; je připojen k přenosnému přívodu vody nebo kompatibilnímu potrubí, vytápění a/nebo chlazení schválenému nebo určenému společností Uponor; není připojen ani používán s produkty, díly nebo součástmi nepocházejícími od společnosti Uponor, vyjma těch, které jsou společností Uponor schváleny nebo určeny; a nevykazuje známky narušení, špatného zacházení, nedostatečné údržby, nesprávného uskladnění, zanedbání nebo náhodného poškození před instalací a při uvádění do provozu. I když společnost Uponor vynaložila snahu o zajištění přesnosti tohoto návodu, nezaručuje ani negarantuje přesnost zde uvedených informací. Společnost Uponor si vyhrazuje právo upravit zde popsané specifikace a vlastnosti nebo kdykoli ukončit výrobu systému Uponor Smatrix Move US bez předchozího upozornění nebo povinnosti informovat. Tento návod je poskytován tak, jak je, bez záruk jakéhokoli druhu, ať vyjádřených nebo nevyjádřených. Informace by měly být před jakýmkoli používáním nezávisle ověřeny. V nejširším možném rozsahu se společnost Uponor zříká jakékoli záruky, ať vyjádřené či nevyjádřené, včetně mimo jiné nevyjádřené záruky prodejnosti, vhodnosti pro konkrétní účel a neporušení. Toto popření odpovědnosti platí, nikoli však výhradně, na přesnost, spolehlivost či správnost návodu. Za žádných okolností není společnost Uponor zodpovědná za jakékoli nepřímé, zvláštní, náhodné nebo následné škody nebo ztráty, které jsou výsledkem používání nebo neschopnosti používání materiálů nebo informací v návodu, ani nebude podléhat nárokům přisouditelným chybám, opomenutí nebo jiným nepřesnostem v návodu, i když byla společností Uponor na možnost takového poškození upozorněna. Toto popření odpovědnosti ani žádná ustanovení v tomto návodu neomezují žádná zákonná práva spotřebitelů. UPOR SMATRIX MOVE US STČNÝ PRŮVODE 3

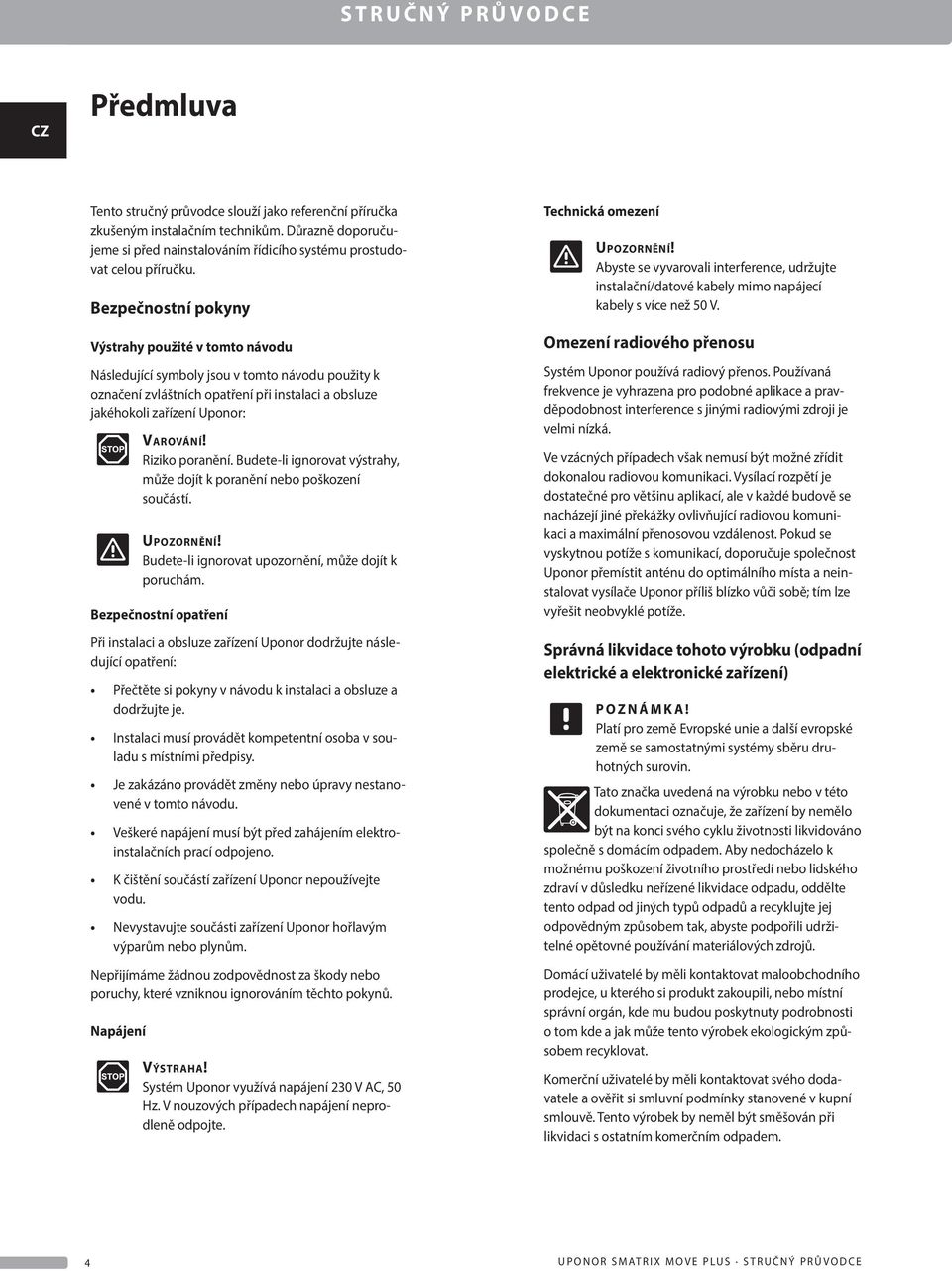

4 STČNÝ PRŮVODE Předmluva Tento stručný průvodce slouží jako referenční příručka zkušeným instalačním technikům. Důrazně doporučujeme si před nainstalováním řídicího systému prostudovat celou příručku. Bezpečnostní pokyny Výstrahy použité v tomto návodu Následující symboly jsou v tomto návodu použity k označení zvláštních opatření při instalaci a obsluze jakéhokoli zařízení Uponor: Varování! Riziko poranění. Budete-li ignorovat výstrahy, může dojít k poranění nebo poškození součástí. Upozornění! Budete-li ignorovat upozornění, může dojít k poruchám. Bezpečnostní opatření Při instalaci a obsluze zařízení Uponor dodržujte následující opatření: Přečtěte si pokyny v návodu k instalaci a obsluze a dodržujte je. Instalaci musí provádět kompetentní osoba v souladu s místními předpisy. Je zakázáno provádět změny nebo úpravy nestanovené v tomto návodu. Veškeré napájení musí být před zahájením elektroinstalačních prací odpojeno. K čištění součástí zařízení Uponor nepoužívejte vodu. Nevystavujte součásti zařízení Uponor hořlavým výparům nebo plynům. Nepřijímáme žádnou zodpovědnost za škody nebo poruchy, které vzniknou ignorováním těchto pokynů. Napájení Výstraha! Systém Uponor využívá napájení 230 V A, 50 Hz. V nouzových případech napájení neprodleně odpojte. Technická omezení Upozornění! Abyste se vyvarovali interference, udržujte instalační/datové kabely mimo napájecí kabely s více než 50 V. Omezení radiového přenosu Systém Uponor používá radiový přenos. Používaná frekvence je vyhrazena pro podobné aplikace a pravděpodobnost interference s jinými radiovými zdroji je velmi nízká. Ve vzácných případech však nemusí být možné zřídit dokonalou radiovou komunikaci. Vysílací rozpětí je dostatečné pro většinu aplikací, ale v každé budově se nacházejí jiné překážky ovlivňující radiovou komunikaci a maximální přenosovou vzdálenost. Pokud se vyskytnou potíže s komunikací, doporučuje společnost Uponor přemístit anténu do optimálního místa a neinstalovat vysílače Uponor příliš blízko vůči sobě; tím lze vyřešit neobvyklé potíže. Správná likvidace tohoto výrobku (odpadní elektrické a elektronické zařízení) Platí pro země Evropské unie a další evropské země se samostatnými systémy sběru druhotných surovin. Tato značka uvedená na výrobku nebo v této dokumentaci označuje, že zařízení by nemělo být na konci svého cyklu životnosti likvidováno společně s domácím odpadem. Aby nedocházelo k možnému poškození životního prostředí nebo lidského zdraví v důsledku neřízené likvidace odpadu, oddělte tento odpad od jiných typů odpadů a recyklujte jej odpovědným způsobem tak, abyste podpořili udržitelné opětovné používání materiálových zdrojů. Domácí uživatelé by měli kontaktovat maloobchodního prodejce, u kterého si produkt zakoupili, nebo místní správní orgán, kde mu budou poskytnuty podrobnosti o tom kde a jak může tento výrobek ekologickým způsobem recyklovat. Komerční uživatelé by měli kontaktovat svého dodavatele a ověřit si smluvní podmínky stanovené v kupní smlouvě. Tento výrobek by neměl být směšován při likvidaci s ostatním komerčním odpadem. 4 UPOR SMATRIX MOVE US STČNÝ PRŮVODE

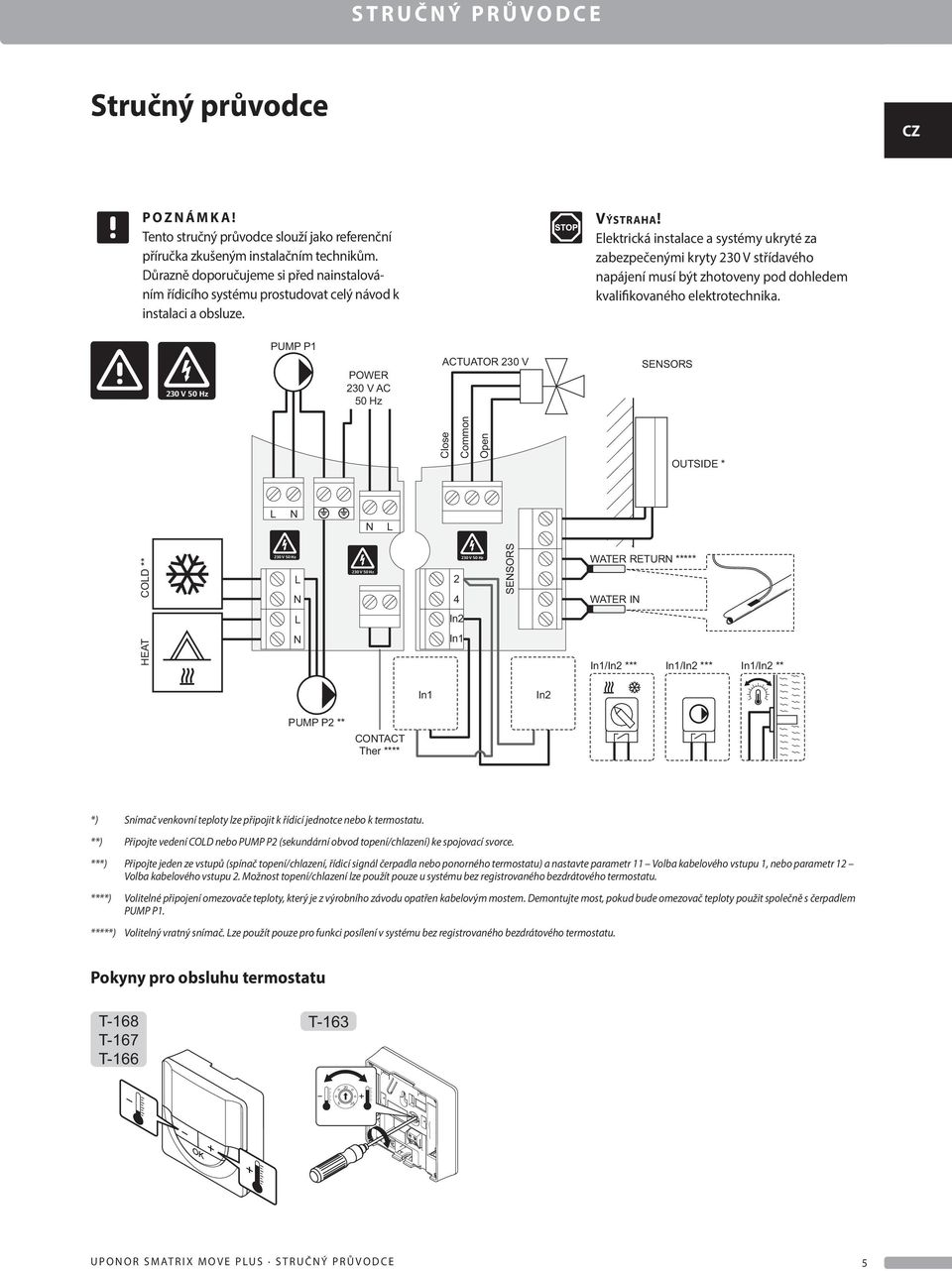

5 STČNÝ PRŮVODE Stručný průvodce Tento stručný průvodce slouží jako referenční příručka zkušeným instalačním technikům. Důrazně doporučujeme si před nainstalováním řídicího systému prostudovat celý návod k instalaci a obsluze. Výstraha! Elektrická instalace a systémy ukryté za zabezpečenými kryty 230 V střídavého napájení musí být zhotoveny pod dohledem kvalifikovaného elektrotechnika. 230 V 50 Hz PUMP P1 POWER 230 V A 50 Hz ATUATOR 230 V lose ommon Open NSORS OUTSI * L N N L HEAT OLD ** 230 V 50 Hz L N L N 230 V 50 Hz 2 4 In2 In1 230 V 50 Hz NSORS WATER RETURN ***** WATER IN In1/In2 *** In1/In2 *** In1/In2 ** PUMP P2 ** ONTAT Ther **** In1 In2 *) Snímač venkovní teploty lze připojit k řídicí jednotce nebo k termostatu. **) Připojte vedení OLD nebo PUMP P2 (sekundární obvod topení/chlazení) ke spojovací svorce. ***) Připojte jeden ze vstupů (spínač topení/chlazení, řídicí signál čerpadla nebo ponorného termostatu) a nastavte parametr 11 Volba kabelového vstupu 1, nebo parametr 12 Volba kabelového vstupu 2. Možnost topení/chlazení lze použít pouze u systému bez registrovaného bezdrátového termostatu. ****) Volitelné připojení omezovače teploty, který je z výrobního závodu opatřen kabelovým mostem. Demontujte most, pokud bude omezovač teploty použit společně s čerpadlem PUMP P1. *****) Volitelný vratný snímač. Lze použít pouze pro funkci posílení v systému bez registrovaného bezdrátového termostatu. Pokyny pro obsluhu termostatu T-167 T-166 T UPOR SMATRIX MOVE US STČNÝ PRŮVODE 5

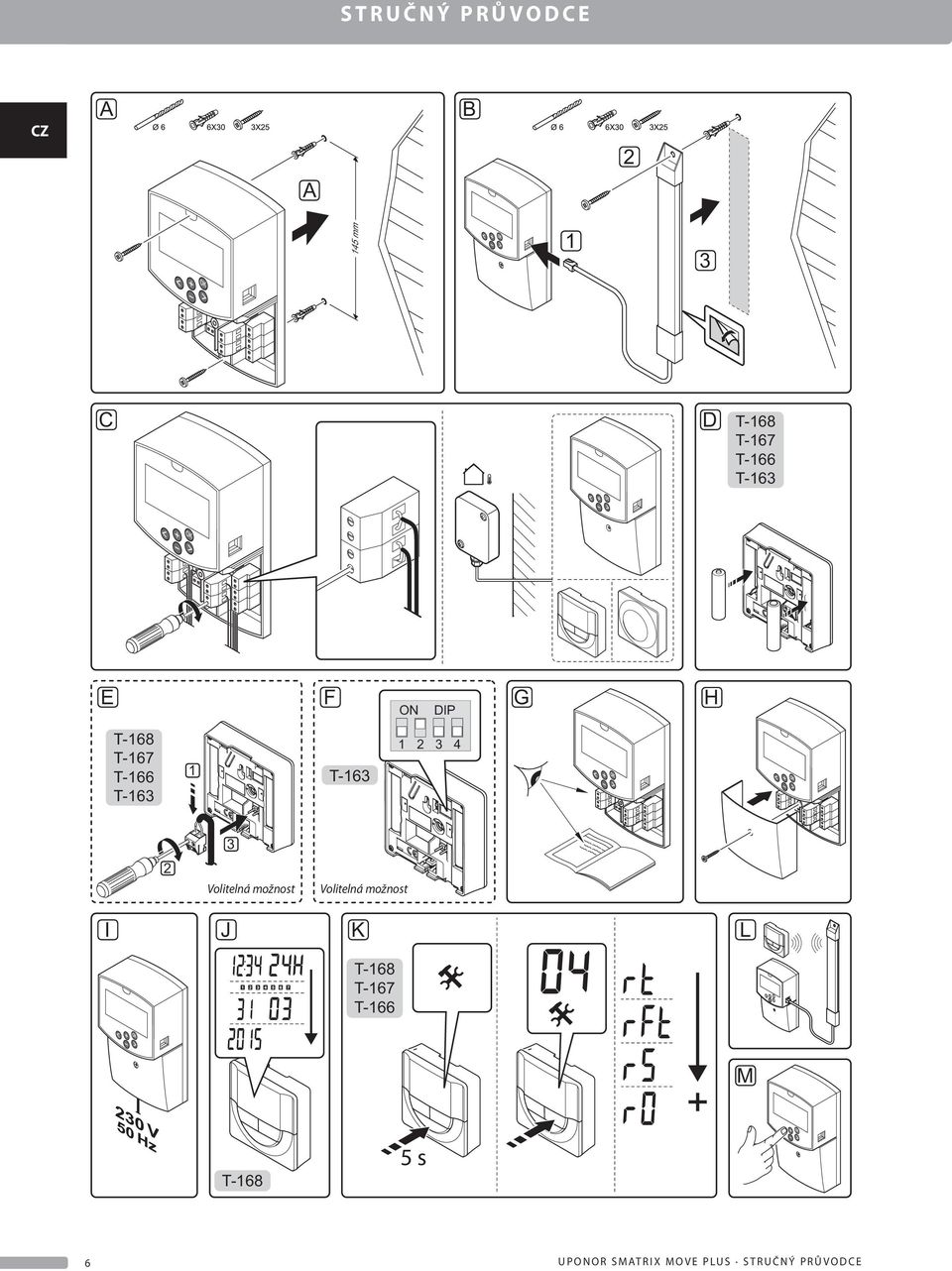

6 STČNÝ PRŮVODE A B 2 A 145 mm 1 3 D T-167 T-166 T-163 E F G H ON DIP T-167 T-166 T T Volitelná možnost Volitelná možnost I J K L T-167 T-166 M 5 s 6 UPOR SMATRIX MOVE US STČNÝ PRŮVODE

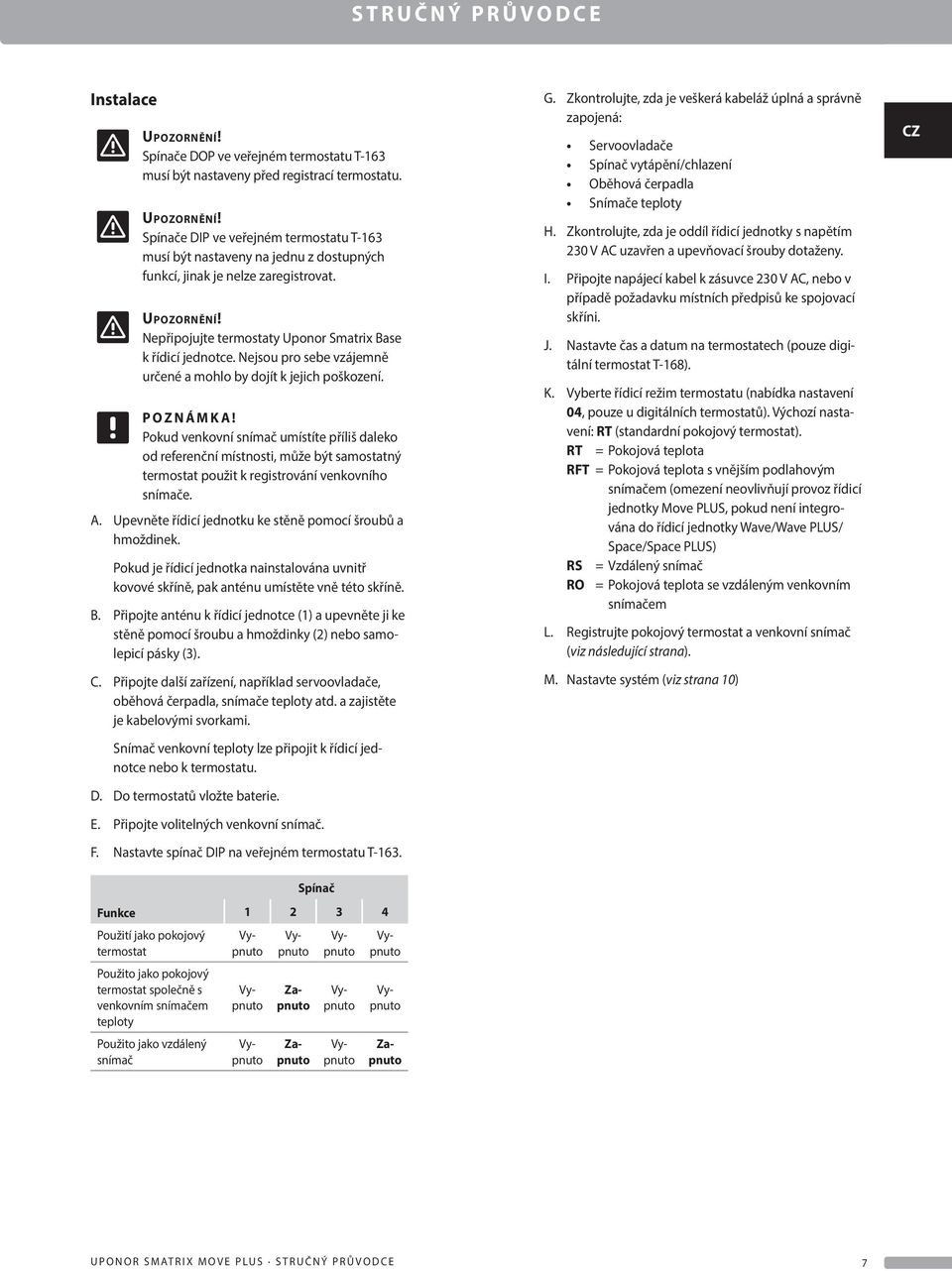

7 STČNÝ PRŮVODE Instalace Upozornění! Spínače DOP ve veřejném termostatu T-163 musí být nastaveny před registrací termostatu. Upozornění! Spínače DIP ve veřejném termostatu T-163 musí být nastaveny na jednu z dostupných funkcí, jinak je nelze zaregistrovat. Upozornění! Nepřipojujte termostaty Uponor Smatrix Base k řídicí jednotce. Nejsou pro sebe vzájemně určené a mohlo by dojít k jejich poškození. Pokud venkovní snímač umístíte příliš daleko od referenční místnosti, může být samostatný termostat použit k registrování venkovního snímače. A. Upevněte řídicí jednotku ke stěně pomocí šroubů a hmoždinek. Pokud je řídicí jednotka nainstalována uvnitř kovové skříně, pak anténu umístěte vně této skříně. B. Připojte anténu k řídicí jednotce (1) a upevněte ji ke stěně pomocí šroubu a hmoždinky (2) nebo samolepicí pásky (3).. Připojte další zařízení, například servoovladače, oběhová čerpadla, snímače teploty atd. a zajistěte je kabelovými svorkami. Snímač venkovní teploty lze připojit k řídicí jednotce nebo k termostatu. D. Do termostatů vložte baterie. E. Připojte volitelných venkovní snímač. F. Nastavte spínač DIP na veřejném termostatu T-163. Funkce Použití jako pokojový termostat Použito jako pokojový termostat společně s venkovním snímačem teploty Použito jako vzdálený snímač Spínač Zapnuto Zapnuto Zapnuto G. Zkontrolujte, zda je veškerá kabeláž úplná a správně zapojená: Servoovladače Spínač vytápění/chlazení Oběhová čerpadla Snímače teploty H. Zkontrolujte, zda je oddíl řídicí jednotky s napětím 230 V A uzavřen a upevňovací šrouby dotaženy. I. Připojte napájecí kabel k zásuvce 230 V A, nebo v případě požadavku místních předpisů ke spojovací skříni. J. Nastavte čas a datum na termostatech (pouze digitální termostat ). K. Vyberte řídicí režim termostatu (nabídka nastavení 04, pouze u digitálních termostatů). Výchozí nastavení: RT (standardní pokojový termostat). RT = Pokojová teplota RFT = Pokojová teplota s vnějším podlahovým snímačem (omezení neovlivňují provoz řídicí jednotky Move US, pokud není integrována do řídicí jednotky Wave/Wave US/ Space/Space US) RS = Vzdálený snímač = Pokojová teplota se vzdáleným venkovním snímačem L. Registrujte pokojový termostat a venkovní snímač (viz následující strana). M. Nastavte systém (viz strana 10) UPOR SMATRIX MOVE US STČNÝ PRŮVODE 7

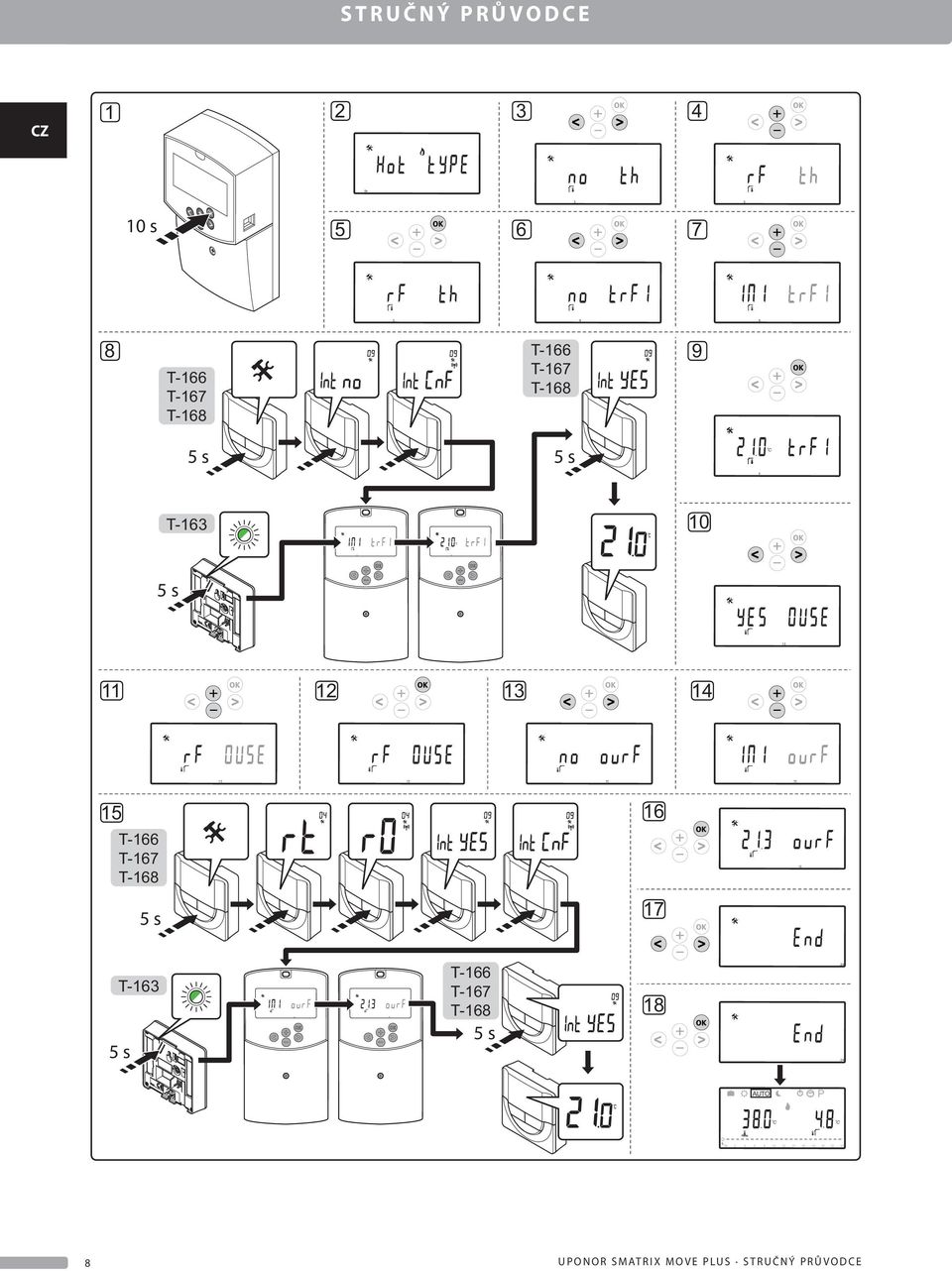

8 STČNÝ PRŮVODE h s T-166 T-167 T-166 T s 5 s 8 T s T-166 T s 17 T s T-166 T s AUTO P 0h UPOR SMATRIX MOVE US STČNÝ PRŮVODE

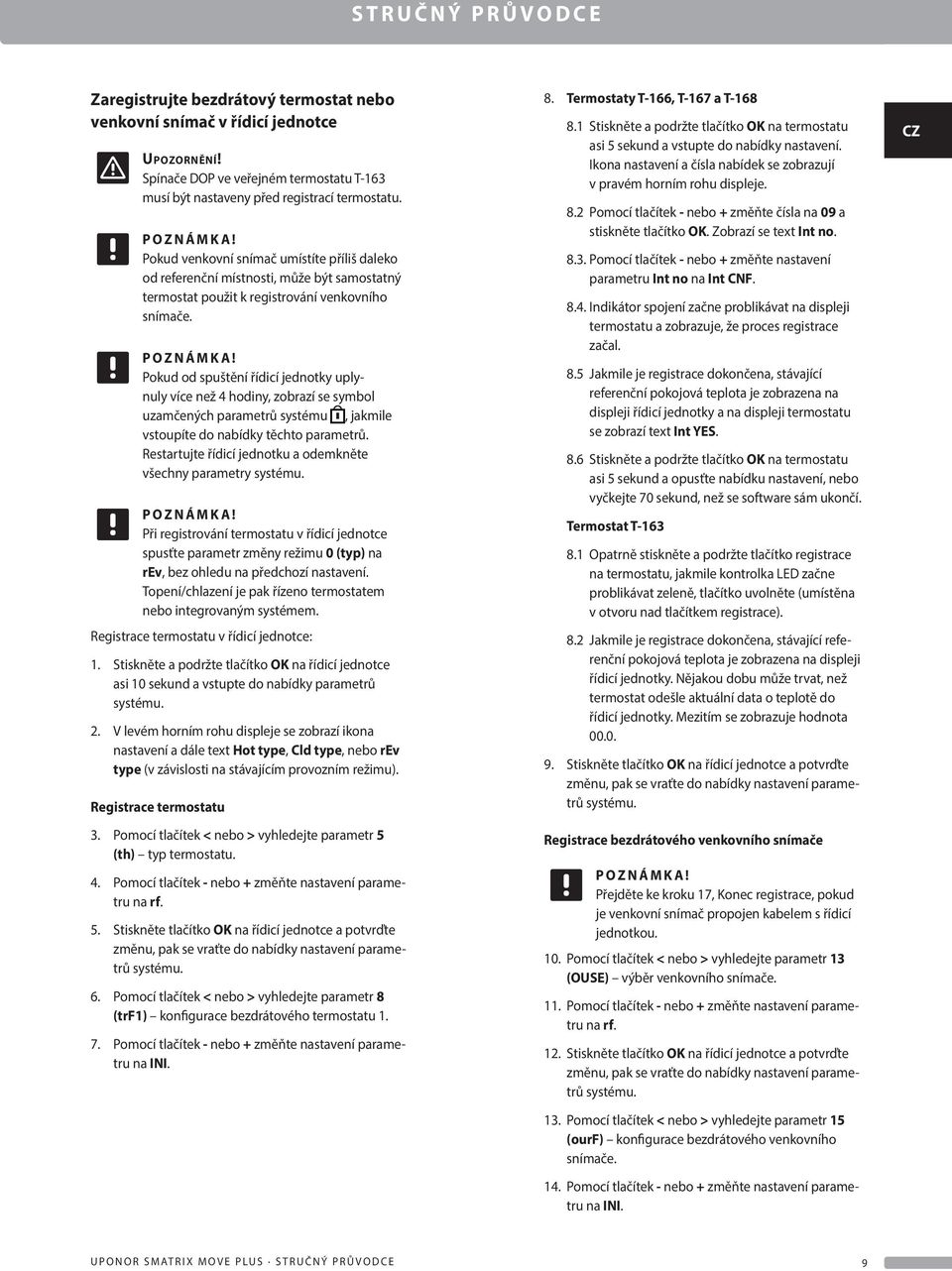

9 STČNÝ PRŮVODE Zaregistrujte bezdrátový termostat nebo venkovní snímač v řídicí jednotce Upozornění! Spínače DOP ve veřejném termostatu T-163 musí být nastaveny před registrací termostatu. Pokud venkovní snímač umístíte příliš daleko od referenční místnosti, může být samostatný termostat použit k registrování venkovního snímače. Pokud od spuštění řídicí jednotky uplynuly více než 4 hodiny, zobrazí se symbol uzamčených parametrů systému, jakmile vstoupíte do nabídky těchto parametrů. Restartujte řídicí jednotku a odemkněte všechny parametry Při registrování termostatu v řídicí jednotce spusťte parametr změny režimu 0 (typ) na rev, bez ohledu na předchozí nastavení. Topení/chlazení je pak řízeno termostatem nebo integrovaným systémem. Registrace termostatu v řídicí jednotce: 1. Stiskněte a podržte tlačítko OK na řídicí jednotce asi 10 sekund a vstupte do nabídky parametrů 2. V levém horním rohu displeje se zobrazí ikona nastavení a dále text Hot type, ld type, nebo rev type (v závislosti na stávajícím provozním režimu). Registrace termostatu 3. Pomocí tlačítek < nebo > vyhledejte parametr 5 (th) typ termostatu. 4. Pomocí tlačítek - nebo + změňte nastavení parametru na rf. 5. Stiskněte tlačítko OK na řídicí jednotce a potvrďte změnu, pak se vraťte do nabídky nastavení parametrů 6. Pomocí tlačítek < nebo > vyhledejte parametr 8 (trf1) konfigurace bezdrátového termostatu Pomocí tlačítek - nebo + změňte nastavení parametru na INI. 8. Termostaty T-166, T-167 a 8.1 Stiskněte a podržte tlačítko OK na termostatu asi 5 sekund a vstupte do nabídky nastavení. Ikona nastavení a čísla nabídek se zobrazují v pravém horním rohu displeje. 8.2 Pomocí tlačítek - nebo + změňte čísla na 09 a stiskněte tlačítko OK. Zobrazí se text Int no Pomocí tlačítek - nebo + změňte nastavení parametru Int no na Int NF Indikátor spojení začne problikávat na displeji termostatu a zobrazuje, že proces registrace začal. 8.5 Jakmile je registrace dokončena, stávající referenční pokojová teplota je zobrazena na displeji řídicí jednotky a na displeji termostatu se zobrazí text Int Y. 8.6 Stiskněte a podržte tlačítko OK na termostatu asi 5 sekund a opusťte nabídku nastavení, nebo vyčkejte 70 sekund, než se software sám ukončí. Termostat T Opatrně stiskněte a podržte tlačítko registrace na termostatu, jakmile kontrolka LED začne problikávat zeleně, tlačítko uvolněte (umístěna v otvoru nad tlačítkem registrace). 8.2 Jakmile je registrace dokončena, stávající referenční pokojová teplota je zobrazena na displeji řídicí jednotky. Nějakou dobu může trvat, než termostat odešle aktuální data o teplotě do řídicí jednotky. Mezitím se zobrazuje hodnota Stiskněte tlačítko OK na řídicí jednotce a potvrďte změnu, pak se vraťte do nabídky nastavení parametrů Registrace bezdrátového venkovního snímače Přejděte ke kroku 17, Konec registrace, pokud je venkovní snímač propojen kabelem s řídicí jednotkou. 10. Pomocí tlačítek < nebo > vyhledejte parametr 13 (OU) výběr venkovního snímače. 11. Pomocí tlačítek - nebo + změňte nastavení parametru na rf. 12. Stiskněte tlačítko OK na řídicí jednotce a potvrďte změnu, pak se vraťte do nabídky nastavení parametrů 13. Pomocí tlačítek < nebo > vyhledejte parametr 15 (ourf) konfigurace bezdrátového venkovního snímače. 14. Pomocí tlačítek - nebo + změňte nastavení parametru na INI. UPOR SMATRIX MOVE US STČNÝ PRŮVODE 9

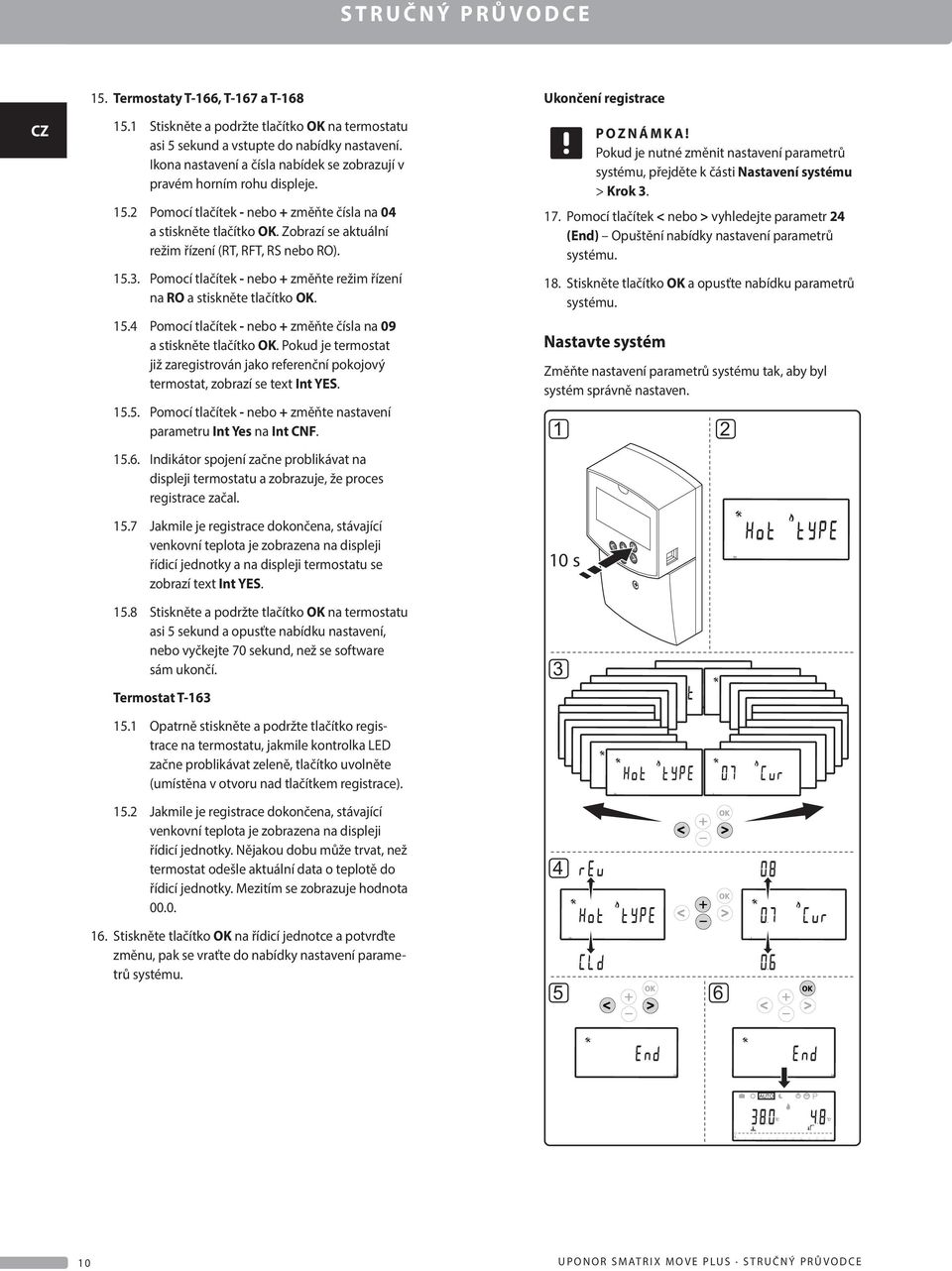

10 0h 0h h STČNÝ PRŮVODE 15. Termostaty T-166, T-167 a Ukončení registrace 15.1 Stiskněte a podržte tlačítko OK na termostatu asi 5 sekund a vstupte do nabídky nastavení. Ikona nastavení a čísla nabídek se zobrazují v pravém horním rohu displeje Pomocí tlačítek - nebo + změňte čísla na 04 a stiskněte tlačítko OK. Zobrazí se aktuální režim řízení (RT, RFT, RS nebo ) Pomocí tlačítek - nebo + změňte režim řízení na a stiskněte tlačítko OK Pomocí tlačítek - nebo + změňte čísla na 09 a stiskněte tlačítko OK. Pokud je termostat již zaregistrován jako referenční pokojový termostat, zobrazí se text Int Y Pomocí tlačítek - nebo + změňte nastavení parametru Int Yes na Int NF Indikátor spojení začne problikávat na displeji termostatu a zobrazuje, že proces registrace začal. Pokud je nutné změnit nastavení parametrů systému, přejděte k části Nastavení systému > Krok Pomocí tlačítek < nebo > vyhledejte parametr 24 (End) Opuštění nabídky nastavení parametrů 18. Stiskněte tlačítko OK a opusťte nabídku parametrů Nastavte systém Změňte nastavení parametrů systému tak, aby byl systém správně nastaven Jakmile je registrace dokončena, stávající venkovní teplota je zobrazena na displeji řídicí jednotky a na displeji termostatu se zobrazí text Int Y. 10 s 0h 15.8 Stiskněte a podržte tlačítko OK na termostatu asi 5 sekund a opusťte nabídku nastavení, nebo vyčkejte 70 sekund, než se software sám ukončí. 3 Termostat T Opatrně stiskněte a podržte tlačítko registrace na termostatu, jakmile kontrolka LED začne problikávat zeleně, tlačítko uvolněte (umístěna v otvoru nad tlačítkem registrace) Jakmile je registrace dokončena, stávající venkovní teplota je zobrazena na displeji řídicí jednotky. Nějakou dobu může trvat, než termostat odešle aktuální data o teplotě do řídicí jednotky. Mezitím se zobrazuje hodnota Stiskněte tlačítko OK na řídicí jednotce a potvrďte změnu, pak se vraťte do nabídky nastavení parametrů 5 6 AUTO P 10 UPOR SMATRIX MOVE US STČNÝ PRŮVODE

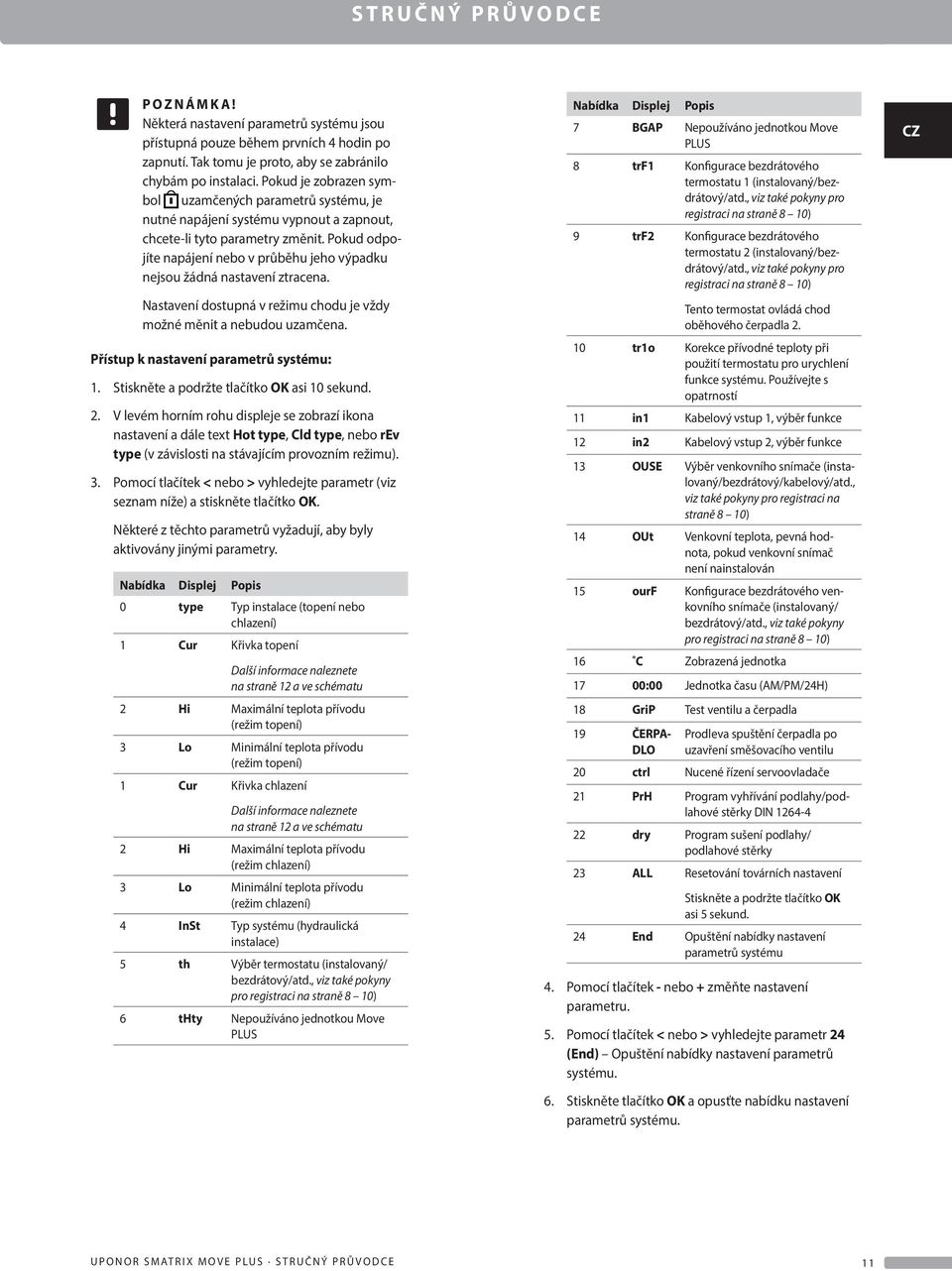

11 STČNÝ PRŮVODE Některá nastavení parametrů systému jsou přístupná pouze během prvních 4 hodin po zapnutí. Tak tomu je proto, aby se zabránilo chybám po instalaci. Pokud je zobrazen symbol uzamčených parametrů systému, je nutné napájení systému vypnout a zapnout, chcete-li tyto parametry změnit. Pokud odpojíte napájení nebo v průběhu jeho výpadku nejsou žádná nastavení ztracena. Nastavení dostupná v režimu chodu je vždy možné měnit a nebudou uzamčena. Přístup k nastavení parametrů systému: 1. Stiskněte a podržte tlačítko OK asi 10 sekund. 2. V levém horním rohu displeje se zobrazí ikona nastavení a dále text Hot type, ld type, nebo rev type (v závislosti na stávajícím provozním režimu). 3. Pomocí tlačítek < nebo > vyhledejte parametr (viz seznam níže) a stiskněte tlačítko OK. Některé z těchto parametrů vyžadují, aby byly aktivovány jinými parametry. Nabídka Displej Popis 0 type Typ instalace (topení nebo chlazení) 1 ur Křivka topení Další informace naleznete na straně 12 a ve schématu 2 Hi Maximální teplota přívodu (režim topení) 3 Lo Minimální teplota přívodu (režim topení) 1 ur Křivka chlazení Další informace naleznete na straně 12 a ve schématu 2 Hi Maximální teplota přívodu (režim chlazení) 3 Lo Minimální teplota přívodu (režim chlazení) 4 InSt Typ systému (hydraulická instalace) 5 th Výběr termostatu (instalovaný/ bezdrátový/atd., viz také pokyny pro registraci na straně 8 10) 6 thty Nepoužíváno jednotkou Move US Nabídka Displej Popis 7 BGAP Nepoužíváno jednotkou Move US 8 trf1 Konfigurace bezdrátového termostatu 1 (instalovaný/bezdrátový/atd., viz také pokyny pro registraci na straně 8 10) 9 trf2 Konfigurace bezdrátového termostatu 2 (instalovaný/bezdrátový/atd., viz také pokyny pro registraci na straně 8 10) Tento termostat ovládá chod oběhového čerpadla tr1o Korekce přívodné teploty při použití termostatu pro urychlení funkce Používejte s opatrností 11 in1 Kabelový vstup 1, výběr funkce 12 in2 Kabelový vstup 2, výběr funkce 13 OU Výběr venkovního snímače (instalovaný/bezdrátový/kabelový/atd., viz také pokyny pro registraci na straně 8 10) 14 OUt Venkovní teplota, pevná hodnota, pokud venkovní snímač není nainstalován 15 ourf Konfigurace bezdrátového venkovního snímače (instalovaný/ bezdrátový/atd., viz také pokyny pro registraci na straně 8 10) 16 Zobrazená jednotka 17 00:00 Jednotka času (AM/PM/24H) 18 GriP Test ventilu a čerpadla 19 ČERPA- DLO Prodleva spuštění čerpadla po uzavření směšovacího ventilu 20 ctrl Nucené řízení servoovladače 21 PrH Program vyhřívání podlahy/podlahové stěrky DIN dry Program sušení podlahy/ podlahové stěrky 23 ALL Resetování továrních nastavení Stiskněte a podržte tlačítko OK asi 5 sekund. 24 End Opuštění nabídky nastavení parametrů systému 4. Pomocí tlačítek - nebo + změňte nastavení parametru. 5. Pomocí tlačítek < nebo > vyhledejte parametr 24 (End) Opuštění nabídky nastavení parametrů 6. Stiskněte tlačítko OK a opusťte nabídku nastavení parametrů UPOR SMATRIX MOVE US STČNÝ PRŮVODE 11

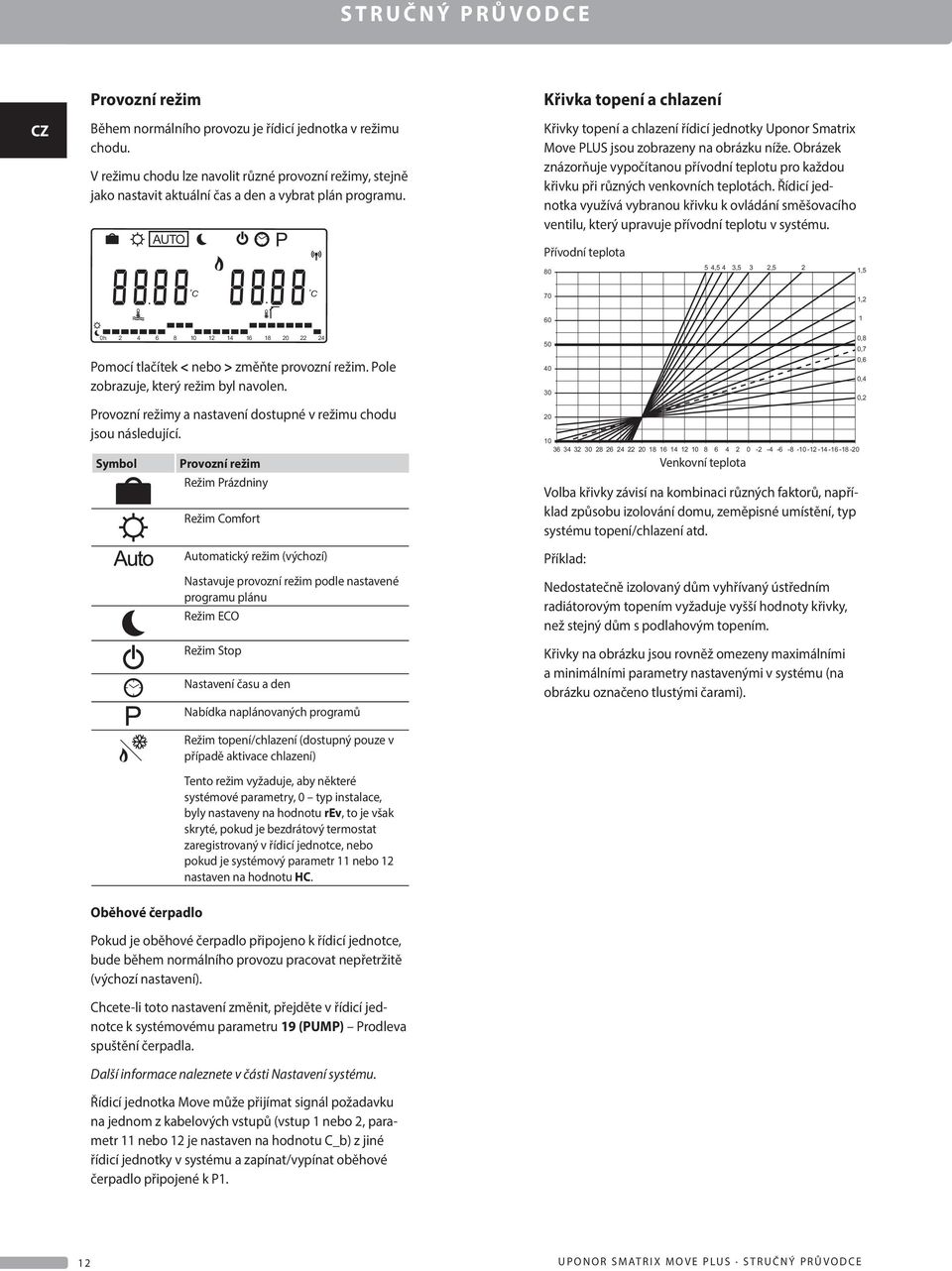

12 STČNÝ PRŮVODE Provozní režim Během normálního provozu je řídicí jednotka v režimu chodu. V režimu chodu lze navolit různé provozní režimy, stejně jako nastavit aktuální čas a den a vybrat plán programu. AUTO P Křivka topení a chlazení Křivky topení a chlazení řídicí jednotky Uponor Smatrix Move US jsou zobrazeny na obrázku níže. Obrázek znázorňuje vypočítanou přívodní teplotu pro každou křivku při různých venkovních teplotách. Řídicí jednotka využívá vybranou křivku k ovládání směšovacího ventilu, který upravuje přívodní teplotu v Přívodní teplota ,5 4 3,5 3 2,5 2 1,5 70 1, h Pomocí tlačítek < nebo > změňte provozní režim. Pole zobrazuje, který režim byl navolen. Provozní režimy a nastavení dostupné v režimu chodu jsou následující. Symbol Oběhové čerpadlo Provozní režim Režim Prázdniny Režim omfort Automatický režim (výchozí) Nastavuje provozní režim podle nastavené programu plánu Režim EO Režim Stop Nastavení času a den Nabídka naplánovaných programů Režim topení/chlazení (dostupný pouze v případě aktivace chlazení) Tento režim vyžaduje, aby některé systémové parametry, 0 typ instalace, byly nastaveny na hodnotu rev, to je však skryté, pokud je bezdrátový termostat zaregistrovaný v řídicí jednotce, nebo pokud je systémový parametr 11 nebo 12 nastaven na hodnotu H. Pokud je oběhové čerpadlo připojeno k řídicí jednotce, bude během normálního provozu pracovat nepřetržitě (výchozí nastavení). hcete-li toto nastavení změnit, přejděte v řídicí jednotce k systémovému parametru 19 (PUMP) Prodleva spuštění čerpadla. Další informace naleznete v části Nastavení Řídicí jednotka Move může přijímat signál požadavku na jednom z kabelových vstupů (vstup 1 nebo 2, parametr 11 nebo 12 je nastaven na hodnotu _b) z jiné řídicí jednotky v systému a zapínat/vypínat oběhové čerpadlo připojené k P Venkovní teplota Volba křivky závisí na kombinaci různých faktorů, například způsobu izolování domu, zeměpisné umístění, typ systému topení/chlazení atd. Příklad: Nedostatečně izolovaný dům vyhřívaný ústředním radiátorovým topením vyžaduje vyšší hodnoty křivky, než stejný dům s podlahovým topením. Křivky na obrázku jsou rovněž omezeny maximálními a minimálními parametry nastavenými v systému (na obrázku označeno tlustými čarami). 0,8 0,7 0,6 0,4 0,2 12 UPOR SMATRIX MOVE US STČNÝ PRŮVODE

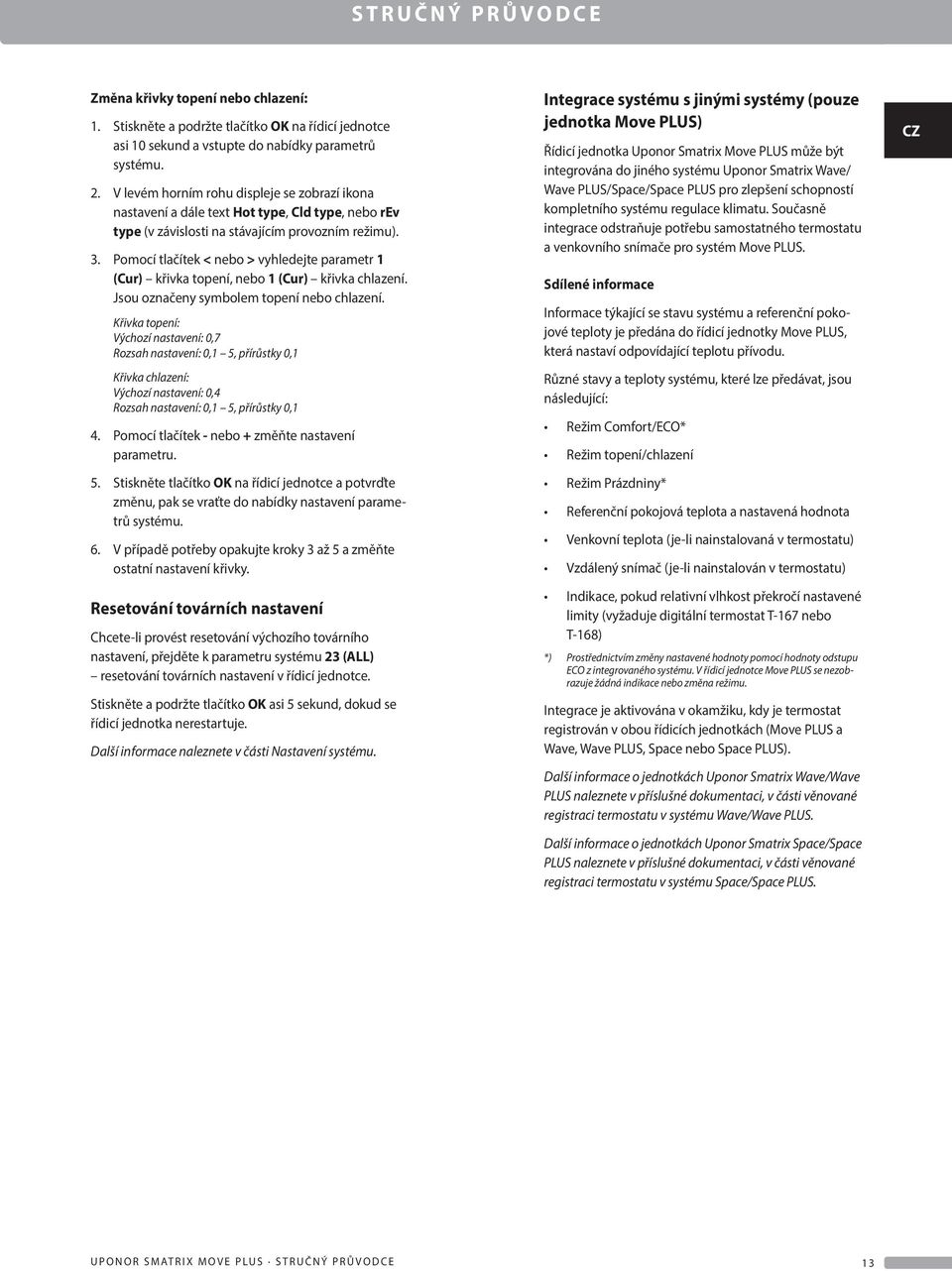

13 STČNÝ PRŮVODE Změna křivky topení nebo chlazení: 1. Stiskněte a podržte tlačítko OK na řídicí jednotce asi 10 sekund a vstupte do nabídky parametrů 2. V levém horním rohu displeje se zobrazí ikona nastavení a dále text Hot type, ld type, nebo rev type (v závislosti na stávajícím provozním režimu). 3. Pomocí tlačítek < nebo > vyhledejte parametr 1 (ur) křivka topení, nebo 1 (ur) křivka chlazení. Jsou označeny symbolem topení nebo chlazení. Křivka topení: Výchozí nastavení: 0,7 Rozsah nastavení: 0,1 5, přírůstky 0,1 Křivka chlazení: Výchozí nastavení: 0,4 Rozsah nastavení: 0,1 5, přírůstky 0,1 4. Pomocí tlačítek - nebo + změňte nastavení parametru. 5. Stiskněte tlačítko OK na řídicí jednotce a potvrďte změnu, pak se vraťte do nabídky nastavení parametrů 6. V případě potřeby opakujte kroky 3 až 5 a změňte ostatní nastavení křivky. Resetování továrních nastavení hcete-li provést resetování výchozího továrního nastavení, přejděte k parametru systému 23 (ALL) resetování továrních nastavení v řídicí jednotce. Stiskněte a podržte tlačítko OK asi 5 sekund, dokud se řídicí jednotka nerestartuje. Další informace naleznete v části Nastavení Integrace systému s jinými systémy (pouze jednotka Move US) Řídicí jednotka Uponor Smatrix Move US může být integrována do jiného systému Uponor Smatrix Wave/ Wave US/Space/Space US pro zlepšení schopností kompletního systému regulace klimatu. Současně integrace odstraňuje potřebu samostatného termostatu a venkovního snímače pro systém Move US. Sdílené informace Informace týkající se stavu systému a referenční pokojové teploty je předána do řídicí jednotky Move US, která nastaví odpovídající teplotu přívodu. Různé stavy a teploty systému, které lze předávat, jsou následující: Režim omfort/eo* Režim topení/chlazení Režim Prázdniny* Referenční pokojová teplota a nastavená hodnota Venkovní teplota (je-li nainstalovaná v termostatu) Vzdálený snímač (je-li nainstalován v termostatu) Indikace, pokud relativní vlhkost překročí nastavené limity (vyžaduje digitální termostat T-167 nebo ) *) Prostřednictvím změny nastavené hodnoty pomocí hodnoty odstupu EO z integrovaného V řídicí jednotce Move US se nezobrazuje žádná indikace nebo změna režimu. Integrace je aktivována v okamžiku, kdy je termostat registrován v obou řídicích jednotkách (Move US a Wave, Wave US, Space nebo Space US). Další informace o jednotkách Uponor Smatrix Wave/Wave US naleznete v příslušné dokumentaci, v části věnované registraci termostatu v systému Wave/Wave US. Další informace o jednotkách Uponor Smatrix Space/Space US naleznete v příslušné dokumentaci, v části věnované registraci termostatu v systému Space/Space US. UPOR SMATRIX MOVE US STČNÝ PRŮVODE 13

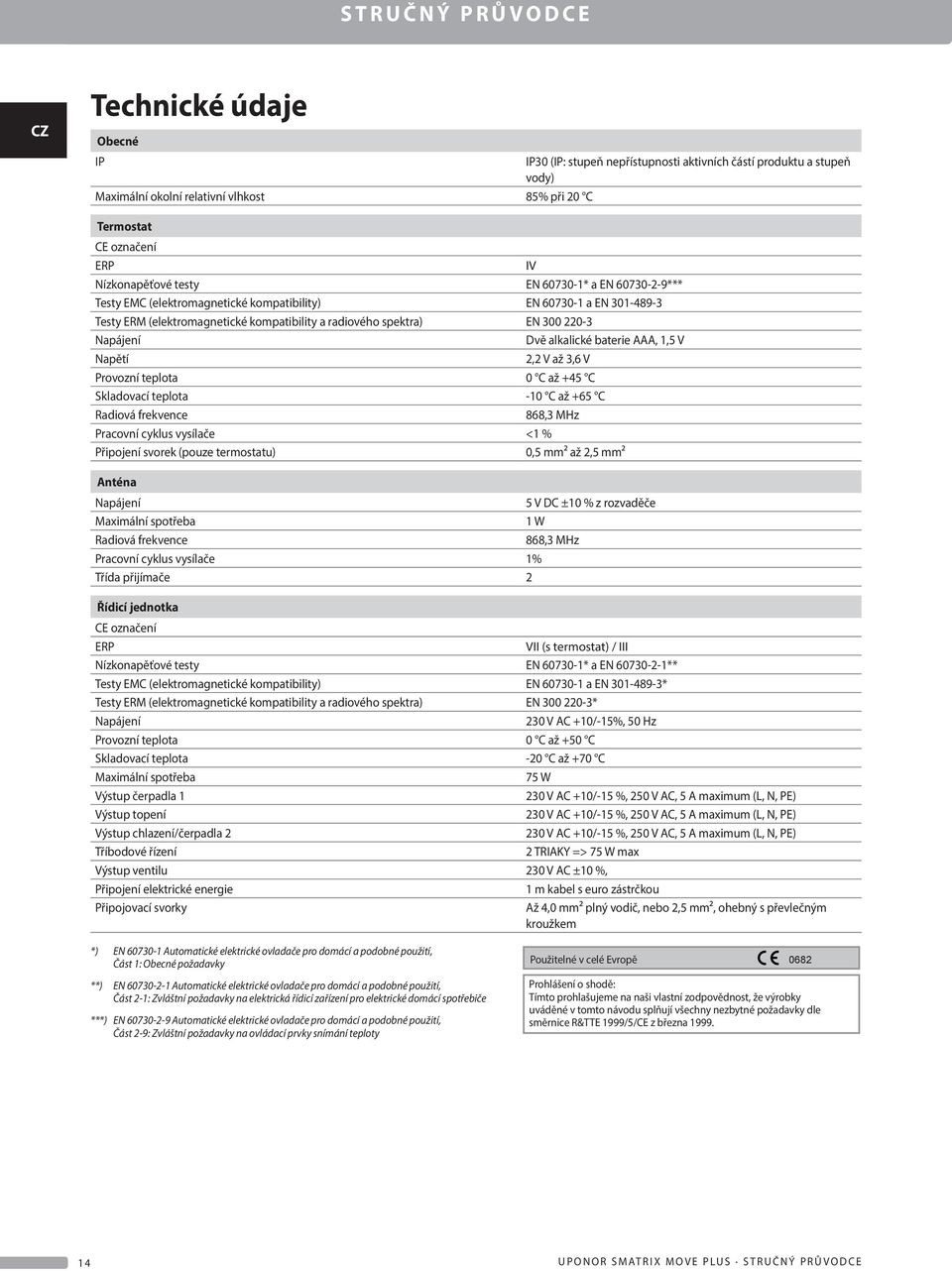

14 STČNÝ PRŮVODE Technické údaje Obecné IP IP30 (IP: stupeň nepřístupnosti aktivních částí produktu a stupeň vody) Maximální okolní relativní vlhkost 85% při 20 Termostat E označení ERP IV Nízkonapěťové testy EN * a EN *** Testy EM (elektromagnetické kompatibility) EN a EN Testy ERM (elektromagnetické kompatibility a radiového spektra) EN Napájení Dvě alkalické baterie AAA, 1,5 V Napětí 2,2 V až 3,6 V Provozní teplota 0 až +45 Skladovací teplota -10 až +65 Radiová frekvence 868,3 MHz Pracovní cyklus vysílače <1 % Připojení svorek (pouze termostatu) 0,5 mm² až 2,5 mm² Anténa Napájení 5 V D ±10 % z rozvaděče Maximální spotřeba 1 W Radiová frekvence 868,3 MHz Pracovní cyklus vysílače 1% Třída přijímače 2 Řídicí jednotka E označení ERP VII (s termostat) / III Nízkonapěťové testy EN * a EN ** Testy EM (elektromagnetické kompatibility) EN a EN * Testy ERM (elektromagnetické kompatibility a radiového spektra) EN * Napájení 230 V A +10/-15%, 50 Hz Provozní teplota 0 až +50 Skladovací teplota -20 až +70 Maximální spotřeba 75 W Výstup čerpadla V A +10/-15 %, 250 V A, 5 A maximum (L, N, PE) Výstup topení 230 V A +10/-15 %, 250 V A, 5 A maximum (L, N, PE) Výstup chlazení/čerpadla V A +10/-15 %, 250 V A, 5 A maximum (L, N, PE) Tříbodové řízení 2 TRIAKY => 75 W max Výstup ventilu 230 V A ±10 %, Připojení elektrické energie 1 m kabel s euro zástrčkou Připojovací svorky Až 4,0 mm² plný vodič, nebo 2,5 mm², ohebný s převlečným kroužkem *) EN Automatické elektrické ovladače pro domácí a podobné použití, Část 1: Obecné požadavky Použitelné v celé Evropě 0682 **) EN Automatické elektrické ovladače pro domácí a podobné použití, Část 2-1: Zvláštní požadavky na elektrická řídicí zařízení pro elektrické domácí spotřebiče ***) EN Automatické elektrické ovladače pro domácí a podobné použití, Část 2-9: Zvláštní požadavky na ovládací prvky snímání teploty Prohlášení o shodě: Tímto prohlašujeme na naši vlastní zodpovědnost, že výrobky uváděné v tomto návodu splňují všechny nezbytné požadavky dle směrnice R&TTE 1999/5/E z března UPOR SMATRIX MOVE US STČNÝ PRŮVODE

15 STČNÝ PRŮVODE UPOR SMATRIX MOVE US STČNÝ PRŮVODE 15

16 _2015_ Production: Uponor AB; Virsbo, Sweden Uponor, s.r.o. Společnost Uponor si vyhrazuje právo bez předchozího upozornění měnit specifikace použitých součástek v souladu se svou vnitřní politikou neustálého zlepšování a vývoje.
