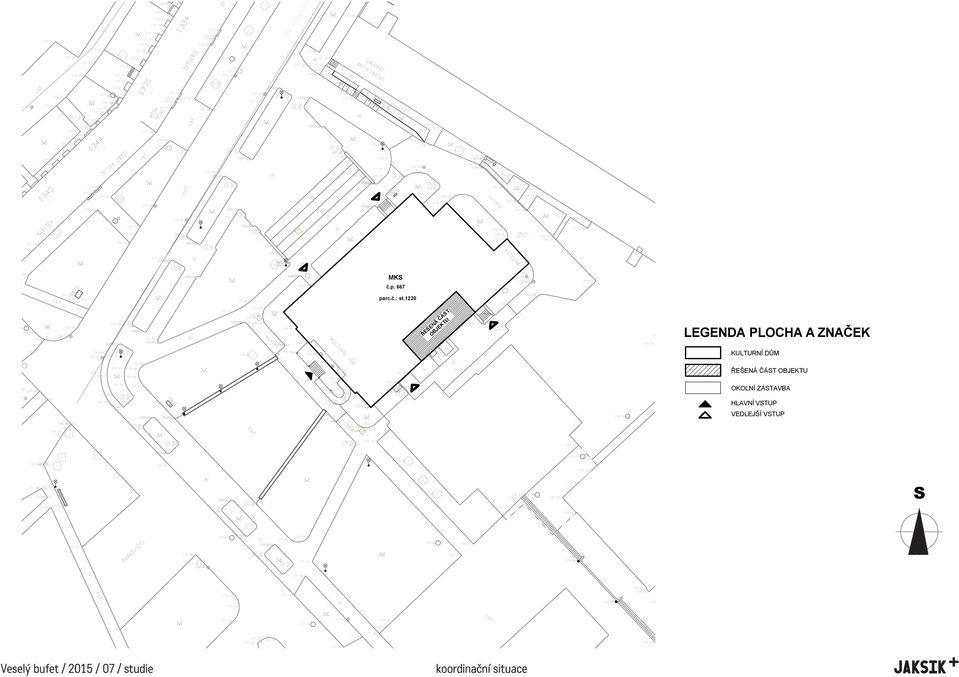

2 S P O R T Bednáøská N Á B Y T E K D Ì T S K É Z B O Ž Í M O D A T R I A L D R O G E R I E G A L E R I E A N T I K V A R I Á T P R I S P R I S p a n e l y b P R I S K U L T U R N Í D Ů M MKS č.p. 667 parc.č.: st b. ŘEŠENÁ ČÁST OBJEKTU b K O T E L N A LEGENDA PLOCHA A ZNAČEK KULTURNÍ DŮM ŘEŠENÁ ČÁST OBJEKTU P R I S b OKOLNÍ ZÁSTAVBA HLAVNÍ VSTUP VEDLEJŠÍ VSTUP S P A R K O V I Š T Ì Veselý bufet / 2015 / 07 / studie koordinační situace

177 24 177 62 177 56 177 177 53 55 D Ì T S K É Z B O Ž Í 177 01 177 05 177 53 177 54 177 55 177 49 17 1335 176 75 177 60 177 60 177 59 177 97 176 78 177 60 M O D A T R I A L 177 64 176 78 177 65 177

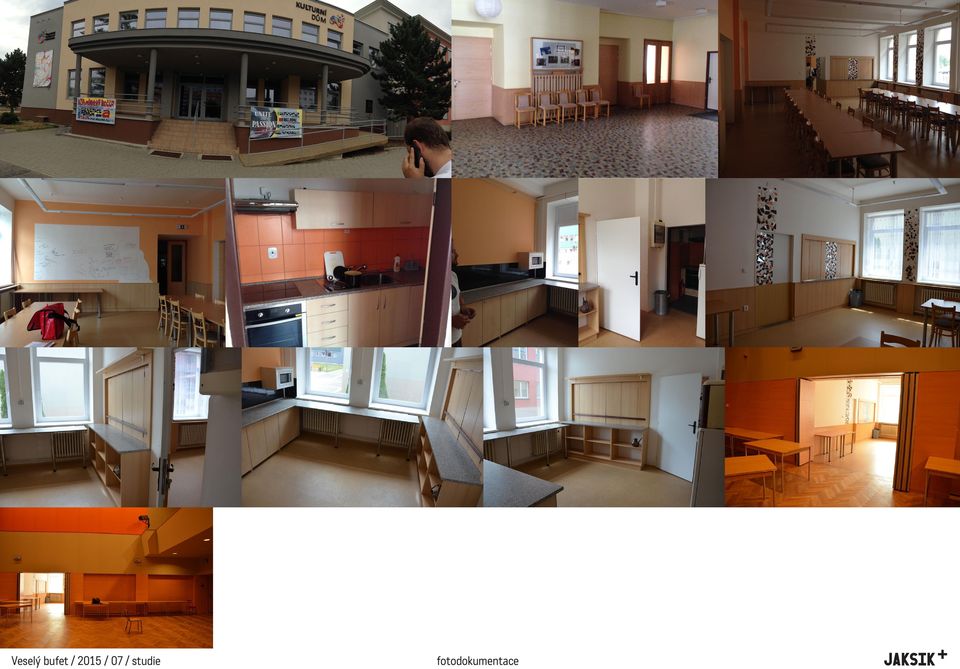

3 Veselý bufet / 2015 / 07 / studie fotodokumentace

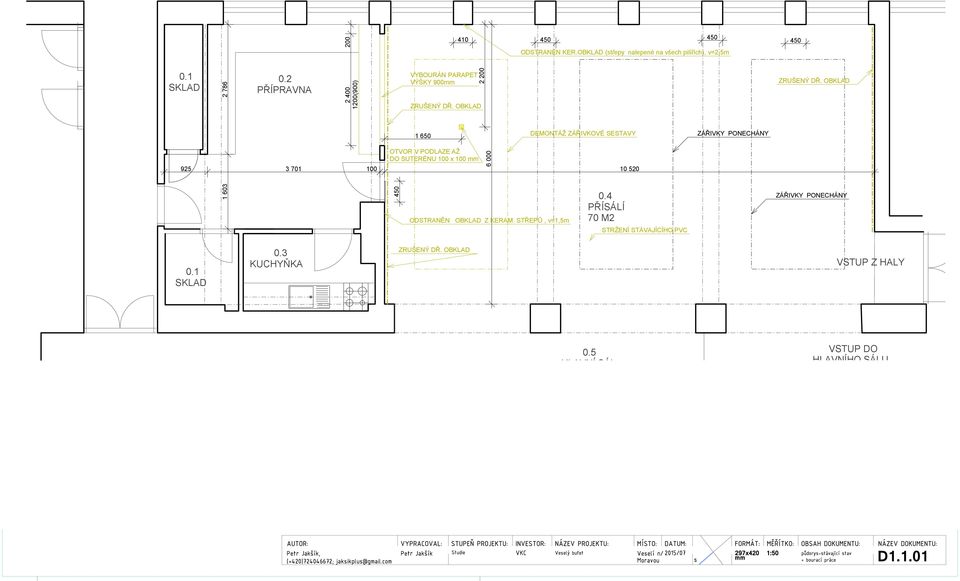

4 Stávající stav a bourací práce Půdorys 1.NP 0.1 SKLAD PŘÍPRAVNA (900) VYBOURÁN PARAPET VÝŠKY 900mm ZRUŠENÝ DŘ. OBKLAD OTVOR V PODLAZE AŽ DO SUTERÉNU 100 x 100 mm ODSTRANĚN OBKLAD Z KERAM. STŘEPŮ, v=1,5m DEMONTÁŽ ZÁŘIVKOVÉ SESTAVY ZÁŘIVKY PONECHÁNY 450 ODSTRANĚN KER.OBKLAD (střepy nalepené na všech pilířích), v=2,5m 0.4 PŘÍSÁLÍ 70 M2 STRŽENÍ STÁVAJÍCÍHO PVC 450 ZRUŠENÝ DŘ. OBKLAD ZÁŘIVKY PONECHÁNY 0.1 SKLAD 0.3 KUCHYŇKA ZRUŠENÝ DŘ. OBKLAD VSTUP Z HALY 0.5 HLAVNÍ SÁL VSTUP DO HLAVNÍHO SÁLU S

OBKLAD OTVOR V PODLAZE AŽ DO SUTERÉNU 100 x 100 mm 6 000 ODSTRANĚN OBKLAD Z KERAM.

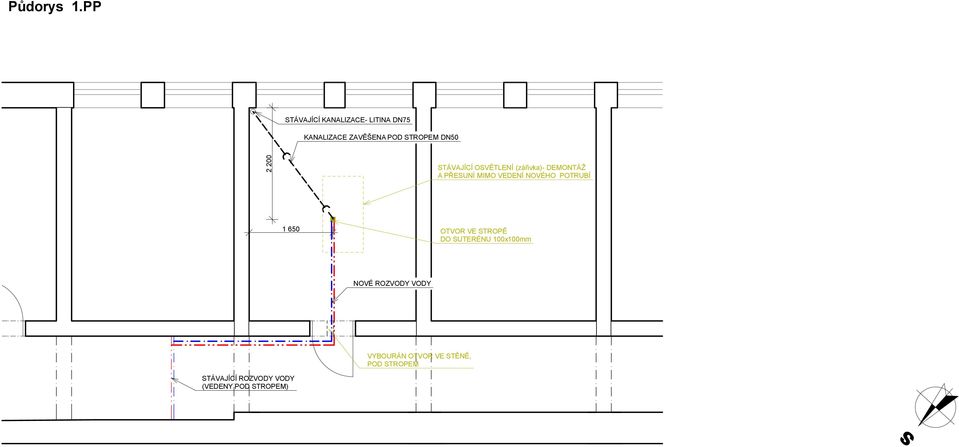

5 Půdorys 1.PP STÁVAJÍCÍ KANALIZACE- LITINA DN75 KANALIZACE ZAVĚŠENA POD STROPEM DN STÁVAJÍCÍ OSVĚTLENÍ (zářivka)- DEMONTÁŽ A PŘESUNÍ MIMO VEDENÍ NOVÉHO POTRUBÍ OTVOR VE STROPĚ DO SUTERÉNU 100x100mm NOVÉ ROZVODY VODY VYBOURÁN OTVOR VE STĚNĚ, POD STROPEM STÁVAJÍCÍ ROZVODY VODY (VEDENY POD STROPEM) S

200 STÁVAJÍCÍ OSVĚTLENÍ (zářivka)- DEMONTÁŽ A PŘESUNÍ MIMO VEDENÍ NOVÉHO

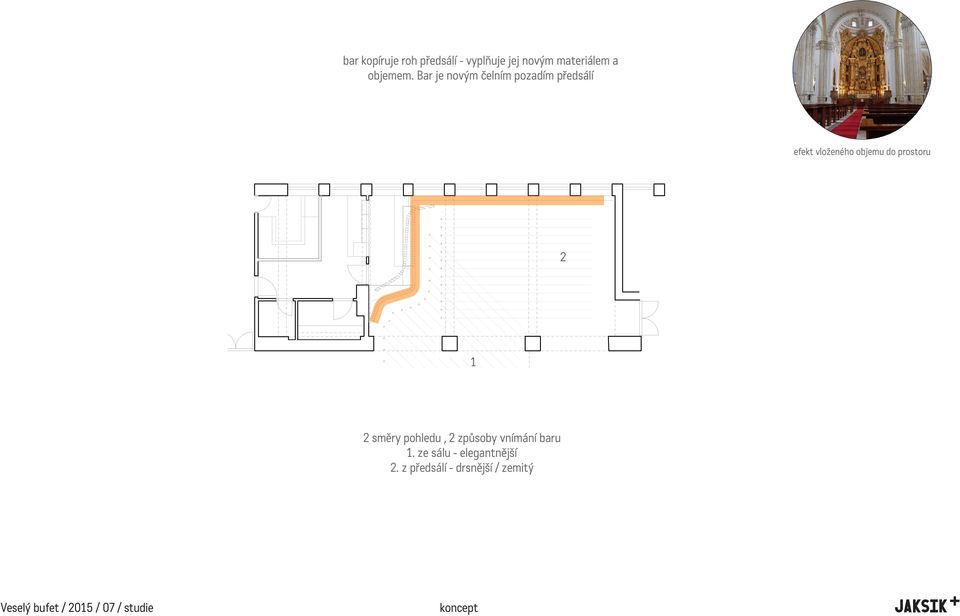

6 bar kopíruje roh předsálí - vyplňuje jej novým materiálem a objemem. Bar je novým čelním pozadím předsálí efekt vloženého objemu do prostoru směry pohledu, 2 způsoby vnímání baru 1. ze sálu - elegantnější 2. z předsálí - drsnější / zemitý Veselý bufet / 2015 / 07 / studie koncept

2 1 2 směry pohledu, 2 způsoby vnímání baru 1. ze sálu - elegantnější 2.

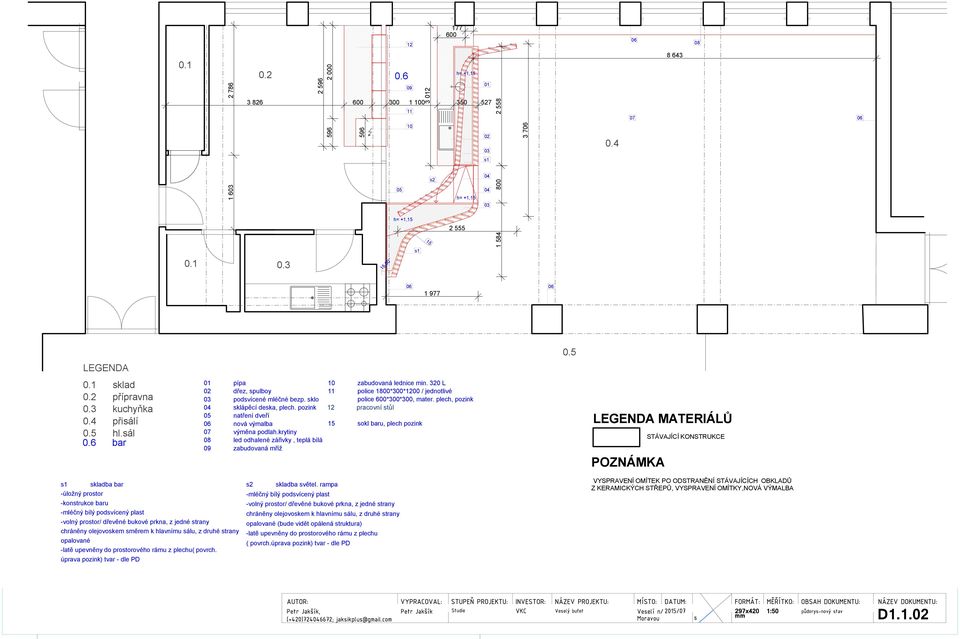

7 Půdorys 1.NP - NOVÝ STAV h= +1,15 s s2 h= +1,15 h= +1, s , LEGENDA 0.1 sklad 0.2 přípravna 0.3 kuchyňka 0.4 přisálí hl.sál bar 01 pípa 02 dřez, spulboy 03 podsvícené mléčné bezp. sklo 04 sklápěcí deska, plech. pozink 05 natření dveří 06 nová výmalba 07 výměna podlah.krytiny 08 led odhalené zářivky, teplá bílá 09 zabudovaná mříž 10 zabudovaná lednice min. 320 L 11 police 1800*300*1200 / jednotlivé police 600*300*300, mater. plech, pozink 12 pracovní stůl 15 sokl baru, plech pozink LEGENDA MATERIÁLŮ POZNÁMKA STÁVAJÍCÍ KONSTRUKCE s1 skladba bar -úložný prostor -konstrukce baru -mléčný bílý podsvícený plast -volný prostor/ dřevěné bukové prkna, z jedné strany chráněny olejovoskem směrem k hlavnímu sálu, z druhé strany opalované -latě upevněny do prostorového rámu z plechu( povrch. úprava pozink) tvar - dle PD s2 skladba světel. rampa -mléčný bílý podsvícený plast -volný prostor/ dřevěné bukové prkna, z jedné strany chráněny olejovoskem k hlavnímu sálu, z druhé strany opalované (bude vidět opálená struktura) -latě upevněny do prostorového rámu z plechu ( povrch.úprava pozink) tvar - dle PD VYSPRAVENÍ OMÍTEK PO ODSTRANĚNÍ STÁVAJÍCÍCH OBKLADŮ Z KERAMICKÝCH STŘEPŮ, VYSPRAVENÍ OMÍTKY,NOVÁ VÝMALBA S

4 přisálí 0.5 0.6 hl.sál bar 01 pípa 02 dřez, spulboy 03 podsvícené mléčné bezp. sklo 04 sklápěcí deska, plech. pozink 05 natření dveří 06 nová výmalba 07 výměna podlah.

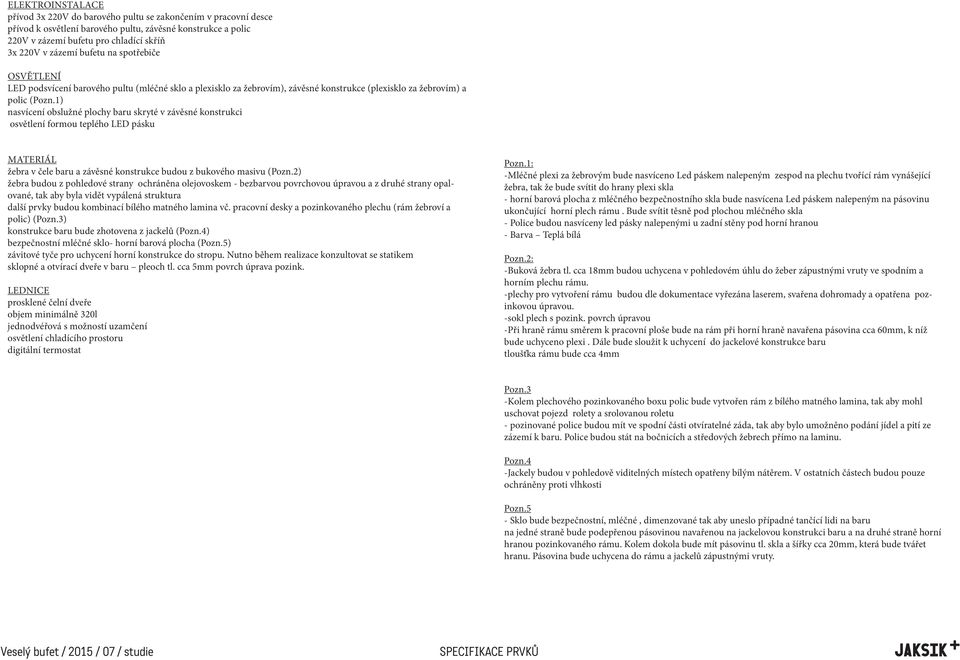

8 Elektroinstalace přívod 3x 220V do barového pultu se zakončením v pracovní desce přívod k osvětlení barového pultu, závěsné konstrukce a polic 220V v zázemí bufetu pro chladící skříň 3x 220V v zázemí bufetu na spotřebiče Osvětlení LED podsvícení barového pultu (mléčné sklo a plexisklo za žebrovím), závěsné konstrukce (plexisklo za žebrovím) a polic (Pozn.1) nasvícení obslužné plochy baru skryté v závěsné konstrukci osvětlení formou teplého LED pásku Materiál žebra v čele baru a závěsné konstrukce budou z bukového masivu (Pozn.2) žebra budou z pohledové strany ochráněna olejovoskem - bezbarvou povrchovou úpravou a z druhé strany opalované, tak aby byla vidět vypálená struktura další prvky budou kombinací bílého matného lamina vč. pracovní desky a pozinkovaného plechu (rám žebroví a polic) (Pozn.3) konstrukce baru bude zhotovena z jackelů (Pozn.4) bezpečnostní mléčné sklo- horní barová plocha (Pozn.5) závitové tyče pro uchycení horní konstrukce do stropu. Nutno během realizace konzultovat se statikem sklopné a otvírací dveře v baru pleoch tl. cca 5mm povrch úprava pozink. Lednice prosklené čelní dveře objem minimálně 320l jednodvéřová s možností uzamčení osvětlení chladícího prostoru digitální termostat Pozn.1: -Mléčné plexi za žebrovým bude nasvíceno Led páskem nalepeným zespod na plechu tvořící rám vynášející žebra, tak že bude svítit do hrany plexi skla - horní barová plocha z mléčného bezpečnostního skla bude nasvícena Led páskem nalepeným na pásovinu ukončující horní plech rámu. Bude svítit těsně pod plochou mléčného skla - Police budou nasvíceny led pásky nalepenými u zadní stěny pod horní hranou - Barva Teplá bílá Pozn.2: -Buková žebra tl. cca 18mm budou uchycena v pohledovém úhlu do žeber zápustnými vruty ve spodním a horním plechu rámu. -plechy pro vytvoření rámu budou dle dokumentace vyřezána laserem, svařena dohromady a opatřena pozinkovou úpravou. -sokl plech s pozink. povrch úpravou -Při hraně rámu směrem k pracovní ploše bude na rám při horní hraně navařena pásovina cca 60mm, k níž bude uchyceno plexi. Dále bude sloužit k uchycení do jackelové konstrukce baru tloušťka rámu bude cca 4mm Pozn.3 -Kolem plechového pozinkovaného boxu polic bude vytvořen rám z bílého matného lamina, tak aby mohl uschovat pojezd rolety a srolovanou roletu - pozinované police budou mít ve spodní části otvíratelné záda, tak aby bylo umožněno podání jídel a pití ze zázemí k baru. Police budou stát na bočnicích a středových žebrech přímo na laminu. Pozn.4 -Jackely budou v pohledově viditelných místech opatřeny bílým nátěrem. V ostatních částech budou pouze ochráněny proti vlhkosti Pozn.5 - Sklo bude bezpečnostní, mléčné, dimenzované tak aby uneslo případné tančící lidi na baru na jedné straně bude podepřenou pásovinou navařenou na jackelovou konstrukci baru a na druhé straně horní hranou pozinkovaného rámu. Kolem dokola bude mít pásovinu tl. skla a šířky cca 20mm, která bude tvářet hranu. Pásovina bude uchycena do rámu a jackelů zápustnými vruty. Veselý bufet / 2015 / 07 / studie SPECIFIKACE PRVKŮ

1) nasvícení obslužné plochy baru skryté v závěsné konstrukci osvětlení formou teplého LED pásku Materiál žebra v čele baru a závěsné konstrukce budou z bukového masivu (Pozn.

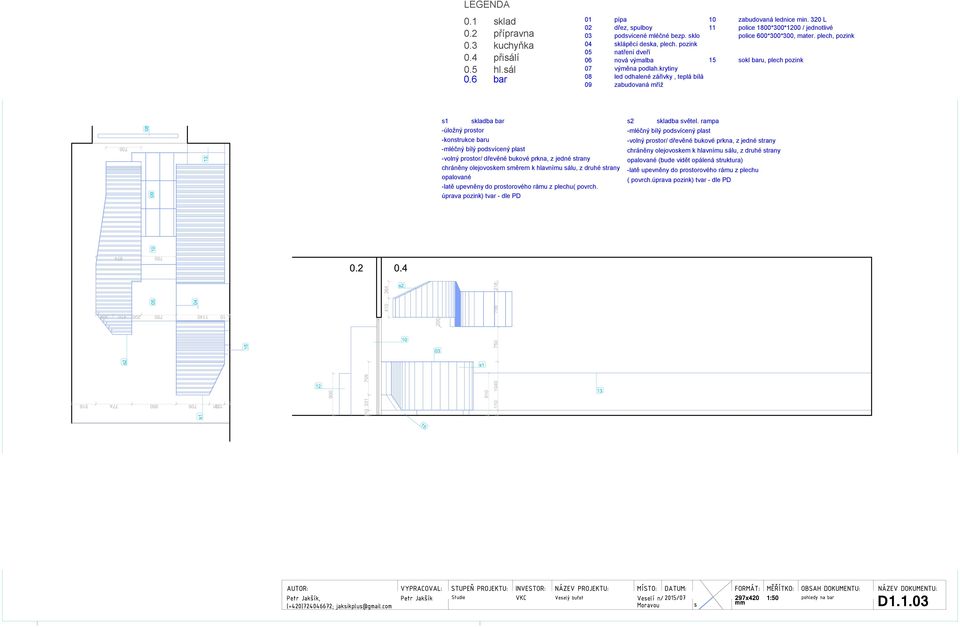

9 LEGENDA 0.1 sklad 0.2 přípravna 0.3 kuchyňka 0.4 přisálí hl.sál bar 01 pípa 02 dřez, spulboy 03 podsvícené mléčné bezp. sklo 04 sklápěcí deska, plech. pozink 05 natření dveří 06 nová výmalba 07 výměna podlah.krytiny 08 led odhalené zářivky, teplá bílá 09 zabudovaná mříž 10 zabudovaná lednice min. 320 L 11 police 1800*300*1200 / jednotlivé police 600*300*300, mater. plech, pozink 15 sokl baru, plech pozink 0.5 s1 skladba bar -úložný prostor -konstrukce baru -mléčný bílý podsvícený plast -volný prostor/ dřevěné bukové prkna, z jedné strany chráněny olejovoskem směrem k hlavnímu sálu, z druhé strany opalované -latě upevněny do prostorového rámu z plechu( povrch. úprava pozink) tvar - dle PD s2 skladba světel. rampa -mléčný bílý podsvícený plast -volný prostor/ dřevěné bukové prkna, z jedné strany chráněny olejovoskem k hlavnímu sálu, z druhé strany opalované (bude vidět opálená struktura) -latě upevněny do prostorového rámu z plechu ( povrch.úprava pozink) tvar - dle PD

320 L 11 police 1800*300*1200 / jednotlivé police 600*300*300, mater. plech, pozink 15 sokl baru, plech pozink 0.

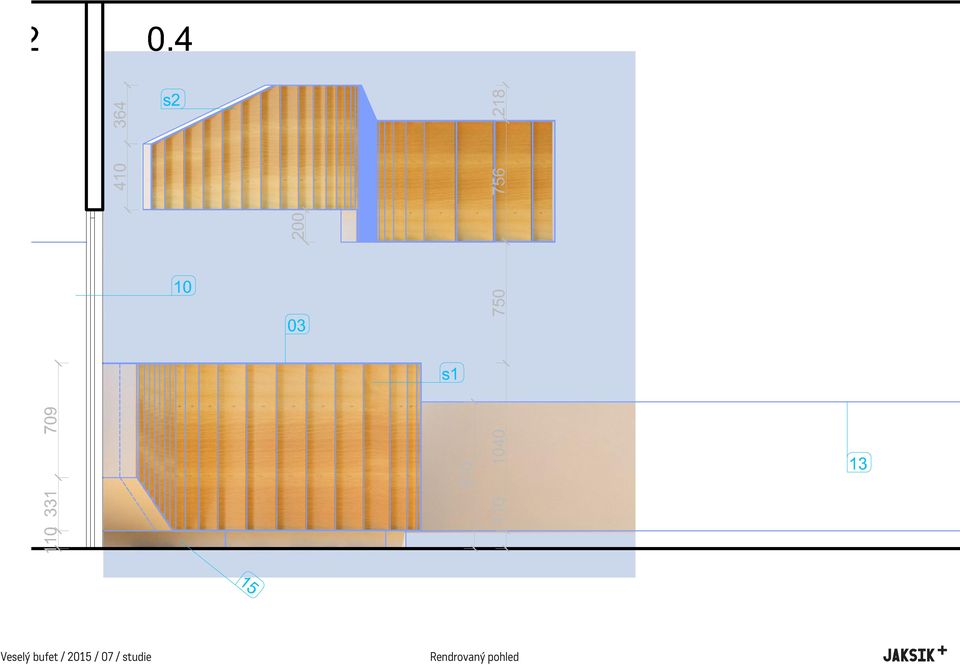

10 Veselý bufet / 2015 / 07 / studie Rendrovaný pohled

11 Veselý bufet / 2015 / 07 / studie Rendrovaný pohled

12 Veselý bufet / 2015 / 07 / studie Vizualizace

13 Veselý bufet / 2015 / 07 / studie Vizualizace

14 Veselý bufet / 2015 / 07 / studie Vizualizace

15 Veselý bufet / 2015 / 07 / studie Vizualizace

16 Výkaz výměr Název stavby: "Veselý bufet" Doba výstavby: Objednatel: VESBYT Druh stavby: úprava interiéru - bufet Začátek výstavby: Projektant: Lokalita: Veselí nad Moravou Konec výstavby: Zhotovitel: JKSO: Zpracováno dne: Zpracoval: Č Objekt Kód Zkrácený popis M.j. Množství Jednot. Náklady (Kč) Hmotnost (t) Cenová Rozměry cena (Kč) Dodávka Montáž Celkem Jednot. Celkem soustava bourací práce Bourání konstrukcí R00 Bourání příček cihelných tl. 10 cm m2 3,00 RTS I / R00 Demontáž dřevěných stěn svislého pláště úplná m2 30,00 RTS I / VD A PCVD Odstranění pvc, očištění podkladu pod PVC m2 70, Prorážení otvorů a ostatní bourací práce R00 Otlučení cementových omítek vnitřních stěn do 100%-barevné m2 10,00 RTS I / R00 Vrtání jádrové do ŽB do D 130 mm m 0,50 RTS I / nové konstrukce 2 123VD AAAA a1VD dveře ( nový nátěr) 1, Úprava povrchů vnitřní RT2 Montáž výztužné sítě (perlinky) do stěrky-stěny m2 10,00 RTS I / Vnitřní kanalizace R00 Potrubí Geberit PE odpadní - svislé, D 63 x 3,0 mm m 2,00 RTS I / R00 Potrubí Geberit PE ležaté zavěšené D 75 x 3,0 mm m 4,00 RTS I / Vnitřní vodovod R00 Potrubí z PEHD, D 20 x 2,0 mm m 20,00 RTS I / Malby R00 Malba tekutá Primalex Standard, bílá, 2 x m2 110,00 RTS I / interiér 3 123VD bufet a1VD elektro-demontáž osvětleni, nové EL( viz specifikace prvků) soub. 1, a2VD lednice 320 l (viz specifikace prvků) ks 1, a3VD dřez+baterie ks 1, a4VD police ( 09) ks 1, a5VD pracovní stůl - atyp ks 1, a6VD barová část - komplet ks 1, a7DVD roleta uzamyk. ks 1,00 Celkem: 0,00 Poznámka:

Celkem soustava 1 1 96 bourací práce Bourání konstrukcí 1 1 962031132R00 Bourání příček cihelných tl.
