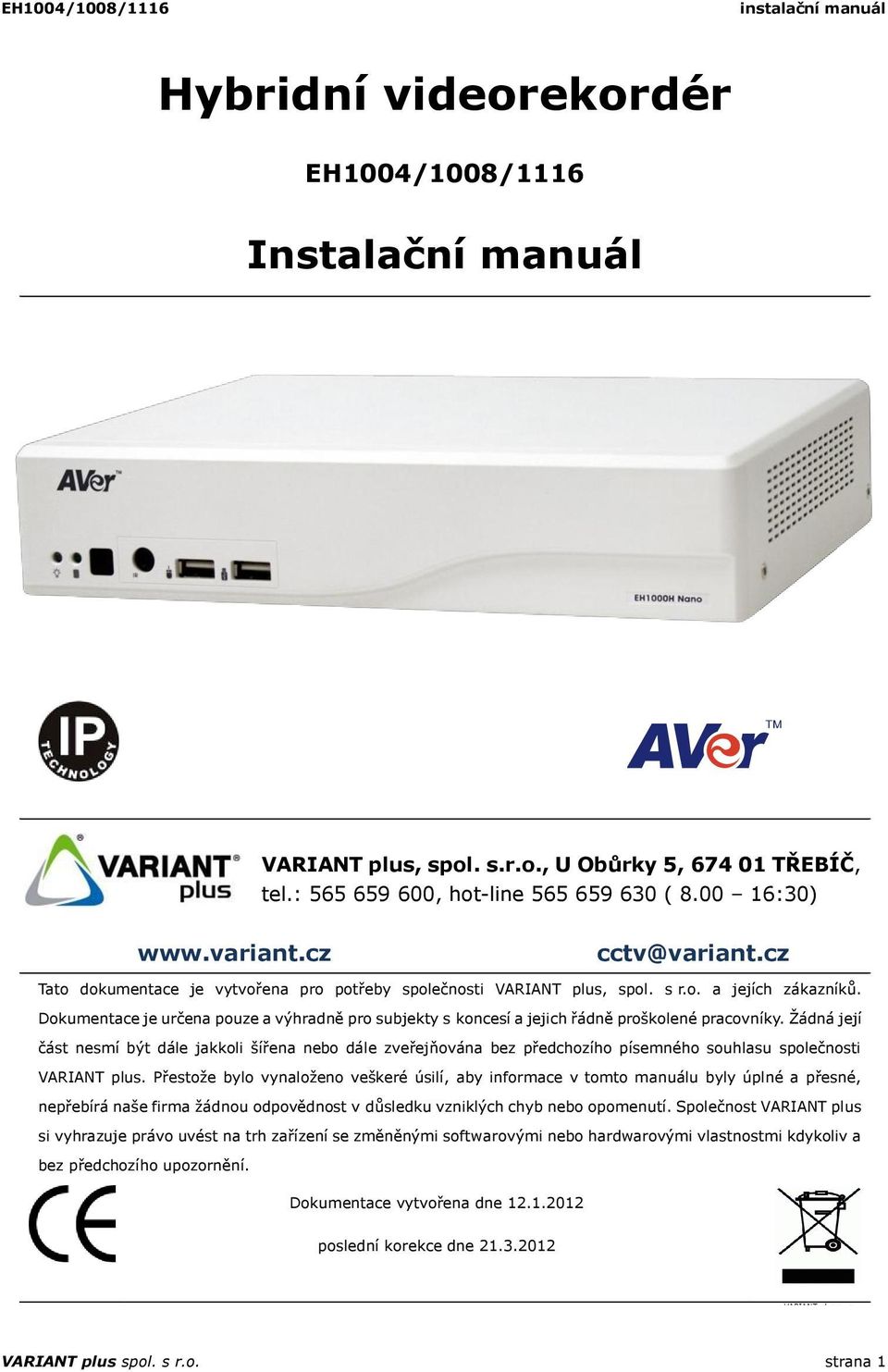

1 Hybridní videorekordér Instalační manuál VARIANT plus, spol. s.r.o., U Obůrky 5, TŘEBÍČ, tel.: , hot-line ( :30) cctv@variant.cz Tato dokumentace je vytvořena pro potřeby společnosti VARIANT plus, spol. s r.o. a jejích zákazníků. Dokumentace je určena pouze a výhradně pro subjekty s koncesí a jejich řádně proškolené pracovníky. Žádná její část nesmí být dále jakkoli šířena nebo dále zveřejňována bez předchozího písemného souhlasu společnosti VARIANT plus. Přestože bylo vynaloženo veškeré úsilí, aby informace v tomto manuálu byly úplné a přesné, nepřebírá naše firma žádnou odpovědnost v důsledku vzniklých chyb nebo opomenutí. Společnost VARIANT plus si vyhrazuje právo uvést na trh zařízení se změněnými softwarovými nebo hardwarovými vlastnostmi kdykoliv a bez předchozího upozornění. Dokumentace vytvořena dne poslední korekce dne VARIANT plus s.r.o. VARIANT plus spol. s r.o. strana 1

2 Obsah I. Obsah balení... 3 EH1004H Nano(4CH)... 3 EH1008H-4 Nano(8CH)... 3 EH1116H-4 Nano(16CH)... 4 II. Fyzická instalace... 5 A. Instalace pevného disku... 5 B. Připojení periferií... 7 III. První spuštění IV. Záznam obrazu V. Popis funkčních tlačítek v Preview režimu VI. Přehrávání záznamu VII. Popis tlačítek v režimu přehrávání strana 2 VARIANT plus spol. s r.o.

3 Tovární nastavení: Uživatel: admin, Heslo: admin I. Obsah balení i V případě neúplného obsahu nebo poškození kontaktujte prosím neprodleně Vašeho dodavatele. EH1004H Nano (4 kanály) (1) (2) (3) (5) (4) (1) Jednotka DVR (2) Příručka rychlé instalace (3) CD se software a manuálem (PDF) (4) Napájecí adaptér (6) (7) (5) Redukce pro zástrčku napájecího adaptéru (*Dodávána verze pro Českou/EU normu) (6) Šroubky pro montáž pevného disku (7) Dálkový ovladač EH1008H Nano (8 kanálů) (1) (2) (3) (4) (5) (6) (7) (8) VARIANT plus spol. s r.o. strana 3

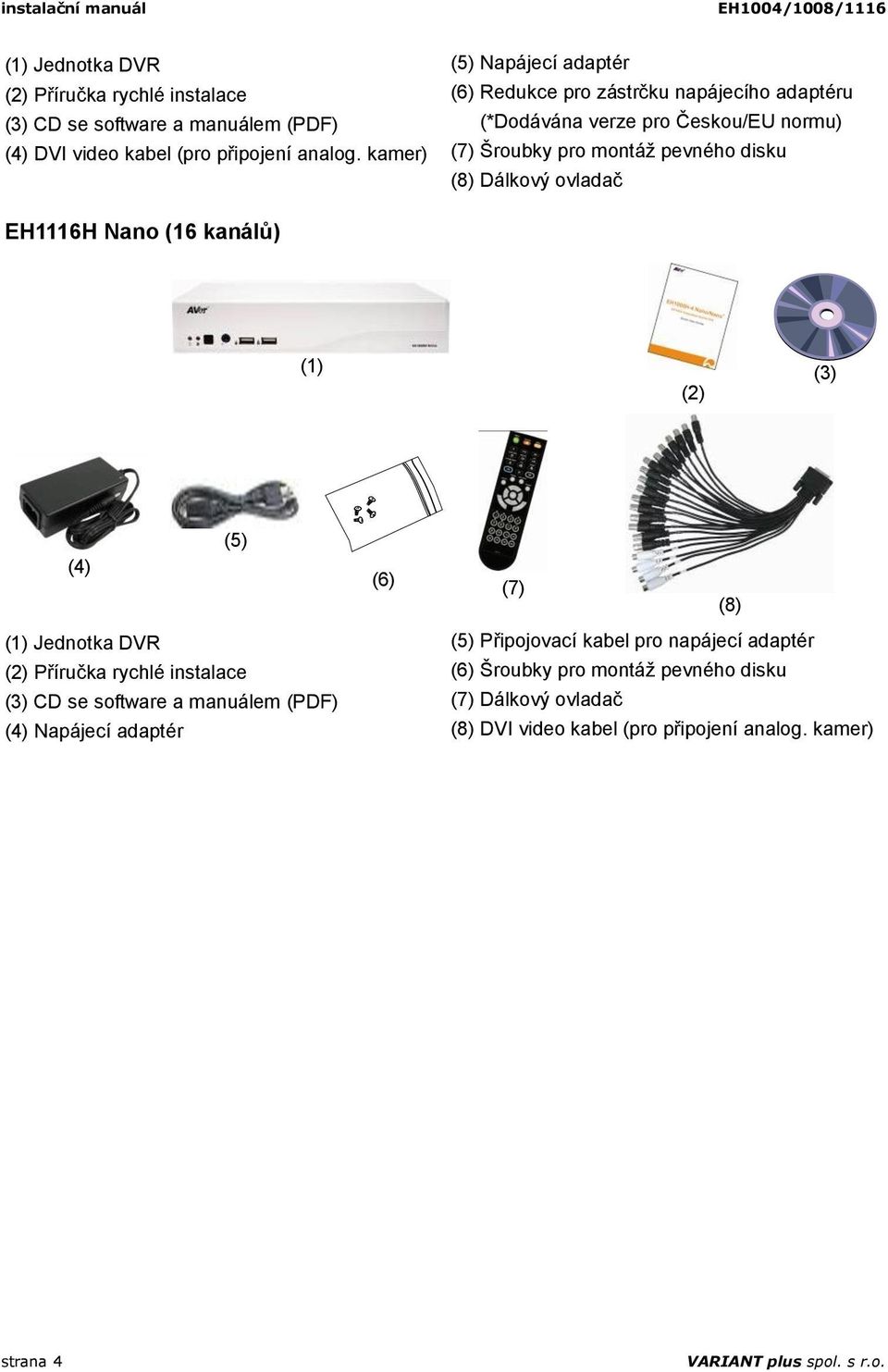

4 (1) Jednotka DVR (2) Příručka rychlé instalace (3) CD se software a manuálem (PDF) (4) DVI video kabel (pro připojení analog. kamer) (5) Napájecí adaptér (6) Redukce pro zástrčku napájecího adaptéru (*Dodávána verze pro Českou/EU normu) (7) Šroubky pro montáž pevného disku (8) Dálkový ovladač EH1116H Nano (16 kanálů) (1) (2) (3) (5) (4) (1) Jednotka DVR (2) Příručka rychlé instalace (3) CD se software a manuálem (PDF) (4) Napájecí adaptér (6) (7) (8) (5) Připojovací kabel pro napájecí adaptér (6) Šroubky pro montáž pevného disku (7) Dálkový ovladač (8) DVI video kabel (pro připojení analog. kamer) strana 4 VARIANT plus spol. s r.o.

5 II. Fyzická instalace A. Instalace pevného disku Do DVR je možné nainstalovat 1 pevný disk s rozhraním SATA. Pevný disk nainstalujte podle následujících kroků: 1. Povolte šroubky krytu (2x2 boční a 1x zezadu) 2. Uchopte kryt za bočnice a posuňte ho dozadu. Kryt je namontován natěsno, k posunutí je potřeba vynaložit přiměřenou sílu. 3. Otočte horní kryt a umístěte do lišt pevný disk. 4. Na obou stranách přišroubujte disk k lištám spodní strany krytu DVR. Orientace disku je elektronikou nahoru, konektor směřuje do DVR, přední čelo disku je poblíž větracích otvorů Place the hard disk face down and connector interface of hard disk in this direction. VARIANT plus spol. s r.o. strana 5

6 5. K pevnému disku připojte napájení a SATA kabel. 6. Horní kryt obraťte zpět a přiklopte ho na DVR. 7. Přední hranu panely posuňte o několik centimetrů dozadu proti přednímu čelu a kryt položte na DVR. 8. Kryt posuňte dopředu a zajistěte ho zašroubováním všech 5 šroubků. 9. Následně připojte k DVR kamery a další periferie dle návodu. strana 6 VARIANT plus spol. s r.o.

7 B. Připojení periferií USB flash disk nebo externí pevný disk nutno naformátovat souborovým systémem FAT32. i Všechny připojované externí periferie musí mít vlastní napájení. Připojení kamer: EH1004 umožňuje připojit analogové i IP kamery na libovolný kanál. EH1008H a EH1116H umožňuje pro připojení IP kamer použít pouze první 4 kanály (CH1 - CH4). Na první 4 kanály lze připojit IP kamery do rozlišení 1.3 MPIX s kompresí H.264/MPEG4/MJPEG. K prvnímu kanálu lze připojit kameru komprese MJPEG do rozlišení až 2,3 MPIX. Připojení vstupů a výstupů: K DVR lze připojit 4 čidla k poplachovým vstupům na zadním panelu. K zadnímu panelu lze dále připojit poplachový výstup a monitor (výstupy VGA, analog, analog SPOT). EH1004 Analogové kamery lze připojit přímo ke vstupům na zadním panelu, IP kamery prostřednictvím Ethernet připojení (konektor RJ45). Všechny periferie lze připojit dle schématu: Zadní panel EH1004 VARIANT plus spol. s r.o. strana 7

8 EH1008 Zadní panel je téměř totožný s EH1004. Vlevo chybí 4 vstupy analogových kamer. Kamery připojíte prostřednictvím redukce 8xBNC/DVI. Redukci zapojte do DVI konektoru na zadním panelu vpravo nahoře. IP kamery připojíte prostřednictvím Ethernet připojení (konektor RJ45). Ostatní periferie připojtle dle schématu pro EH1004: EH1116 Zadní panel EH1116 Přední panel EH1004H Nano/EH1008H Nano Přední panel obsahuje v pořadí zleva kontrolky napájení a disku, čidlo IR dálkového ovládání, konektor externího čidla dálkového ovládání a USB konektory pro připojení myši (levý) a USB flash disku (pravý). strana 8 VARIANT plus spol. s r.o.

9 Přední panel EH1116H-4 Nano Kontrolky a konektory jsou totožné s EH1004H a EH1008H. 16 kanálová verze umožňuje připojit navíc i Systémovou klávesnici Aver s Joystickem pro ovládání PTZ. Klávesnici připojte do předního levého USB portu (místo myši). Instalace nového firmwaru V případě, že je ze servisních důvodů potřeba aktualizovat firmware zařízení, postupujeme následovně: 1. ověříme si aktuální verzi firmwaru v zařízení 2. stáhneme soubor s novým fw z webu prodejce nebo výrobce k danému zařízení 3. soubor uložíme na USB flash disk a připojíme k zařízení 4. z rozhraní monitoru zařízení provedeme aktualizaci firmwaru Instalace aktuálního IP kamera packu Poslední IP kamera pack instalujeme v případě, že seznam podporovaných IP kamer v zařízení již není aktuální a zařízení nepodporuje připojenou IP kameru, postupujeme následovně: 1. ověříme si aktuální IP camera pack v zařízení 2. stáhneme soubor s novým IP packem z webu prodejce nebo výrobce k danému zařízení 3. soubor uložíme na USB flash disk a připojíme k zařízení 4. z rozhraní monitoru zařízení provedeme aktualizaci IP camera packu VARIANT plus spol. s r.o. strana 9

10 III. První spuštění 1. Připojte myš k USB portu. 2. Připojte všechny periferie (včetně kamer, monitoru a sítě Ethernet). i Upozornění: DVR neposkytuje napájení pro externě připojená zařízení 3. Připojte k DVR napájecí adaptér. 4. Počkejte, dokud DVR nenastartuje. Jako úvodní obrazovku pak vidíte Preview obrazovku: EH1008H-4 Nano/ Preview zobrazení 5. Naformátujte pevný disk: Nově připojený pevný disk je potřeba vždy nejprve naformátovat. Pokud není formátování provedeno, nebo dokončeno bez chyb, je to zdrojem pozdějších chybových stavů! Naformátujte disk dle následujícího postupu: a. Klikněte na Setup a zadejte heslo. Při prvním přihlášení je tovární nastavení uživatele/hesla admin/admin b. Klikněte na System Přidat strana 10 VARIANT plus spol. s r.o.

11 i c. Vyberte pevný disk ze seznamu. d. Klikněte na tlačítko Format. Operaci formátování disku zahájíte pak kliknutím na Start. e. Po dokončení formátu disku klikněte na OK. - Před zahájením operace naformátování disku je nutné zastavit nahrávání. - Během formátování disku je vytížení procesoru (CPU) blízko 100%. Odezva DVR může být podstatně prodloužená, což je normální stav. 6. Nastavte datum a čas: Nastavení systémového data a času je důležité pro vyhledávání záznamů, kdy se nejčastěji pro identifikaci záznamu používá právě datu a čas. Nastavení proveďte dle následujícího postupu: a. Klikněte na Setup a zadejte heslo. Při prvním přihlášení je tovární nastavení uživatele/hesla admin/admin b. Klikněte na System. c. V okně Nastavení datumu a času vyberte Nastavení. d. Zvolte aktuální datum v kalendáři, zadejte aktuální čas a uložte kliknutím na OK. 7. Nastavení připojených kamer: Hybridní DVR umožňuje připojit analogové i IP kamery. Analogové kamery a. Připojte DVI kabel (součást balení) k zadnímu panelu DVR. Kabel slouží jako redukce pro připojení kamer/audio k 8 a 16 kanálovému DVR. b. Připojte analogové kamery (příp. audio) ke vstupním svorkám. c. Klikněte na Setup Camera. d. Vyberte číslo příslušného kanálu, zaškrtněte volbu Umožnit. Tím zapnete zvolený kanál. e. Zvolte Vstup jako Analog Camera. f. V sekci Kamera zaškrtněte Zobrazit, tím povolíte zobrazení obrazu z kamery na obrazovce. Pro kameru zadejte její Jméno a Popis, kde můžete uvést detaily kanálu. g. Zapnout Audio: Zaškrtněte Audio povolen a vyberte ke kameře číslo příslušného audio vstupu. (audio connection refer to Device Connecting section) h. Upravte nastavení jasu, kontrastu, zabarvení a saturace kamery. i. Klikněte OK a uložte tak provedená nastavení IP kamery i - EH1008H a EH1116H umožňuje pro připojení IP kamer použít pouze první 4 kanály (CH1 - CH4). - EH1004 umožňuje připojit analogové i IP kamery na libovolný kanál. - Na první 4 kanály lze připojit IP kamery do rozlišení 1.3 MPIX s kompresí H.264/MPEG4/MJPEG. K prvnímu kanálu lze připojit kameru komprese MJPEG do rozlišení 2,3 MPIX. - Seznam podporovaných IP kamer naleznete na webu: a. Klikněte na Setup Camera. VARIANT plus spol. s r.o. strana 11

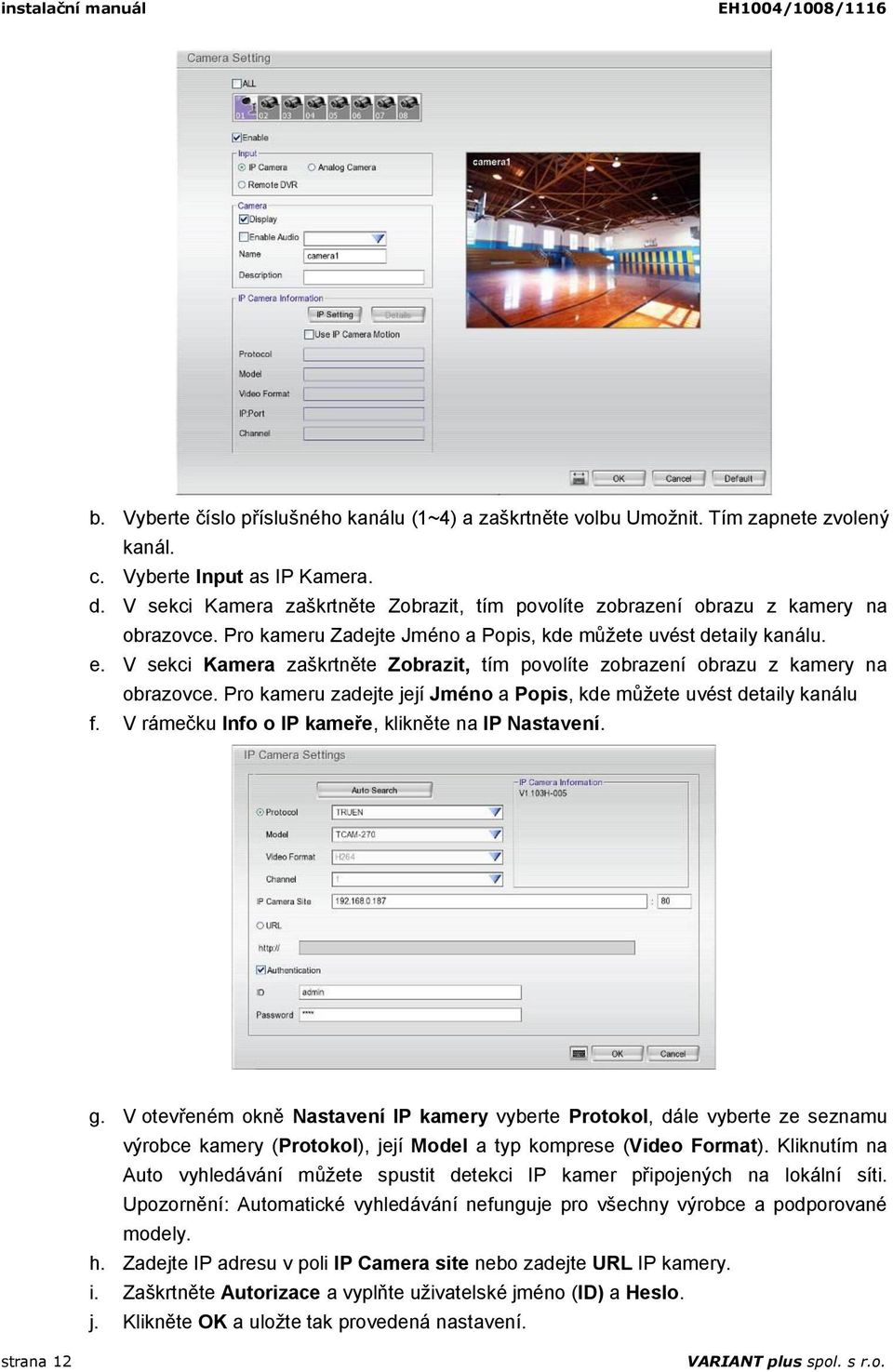

12 b. Vyberte číslo příslušného kanálu (1~4) a zaškrtněte volbu Umožnit. Tím zapnete zvolený kanál. c. Vyberte Input as IP Kamera. d. V sekci Kamera zaškrtněte Zobrazit, tím povolíte zobrazení obrazu z kamery na obrazovce. Pro kameru Zadejte Jméno a Popis, kde můžete uvést detaily kanálu. e. V sekci Kamera zaškrtněte Zobrazit, tím povolíte zobrazení obrazu z kamery na obrazovce. Pro kameru zadejte její Jméno a Popis, kde můžete uvést detaily kanálu f. V rámečku Info o IP kameře, klikněte na IP Nastavení. g. V otevřeném okně Nastavení IP kamery vyberte Protokol, dále vyberte ze seznamu výrobce kamery (Protokol), její Model a typ komprese (Video Format). Kliknutím na Auto vyhledávání můžete spustit detekci IP kamer připojených na lokální síti. Upozornění: Automatické vyhledávání nefunguje pro všechny výrobce a podporované modely. h. Zadejte IP adresu v poli IP Camera site nebo zadejte URL IP kamery. i. Zaškrtněte Autorizace a vyplňte uživatelské jméno (ID) a Heslo. j. Klikněte OK a uložte tak provedená nastavení. strana 12 VARIANT plus spol. s r.o.

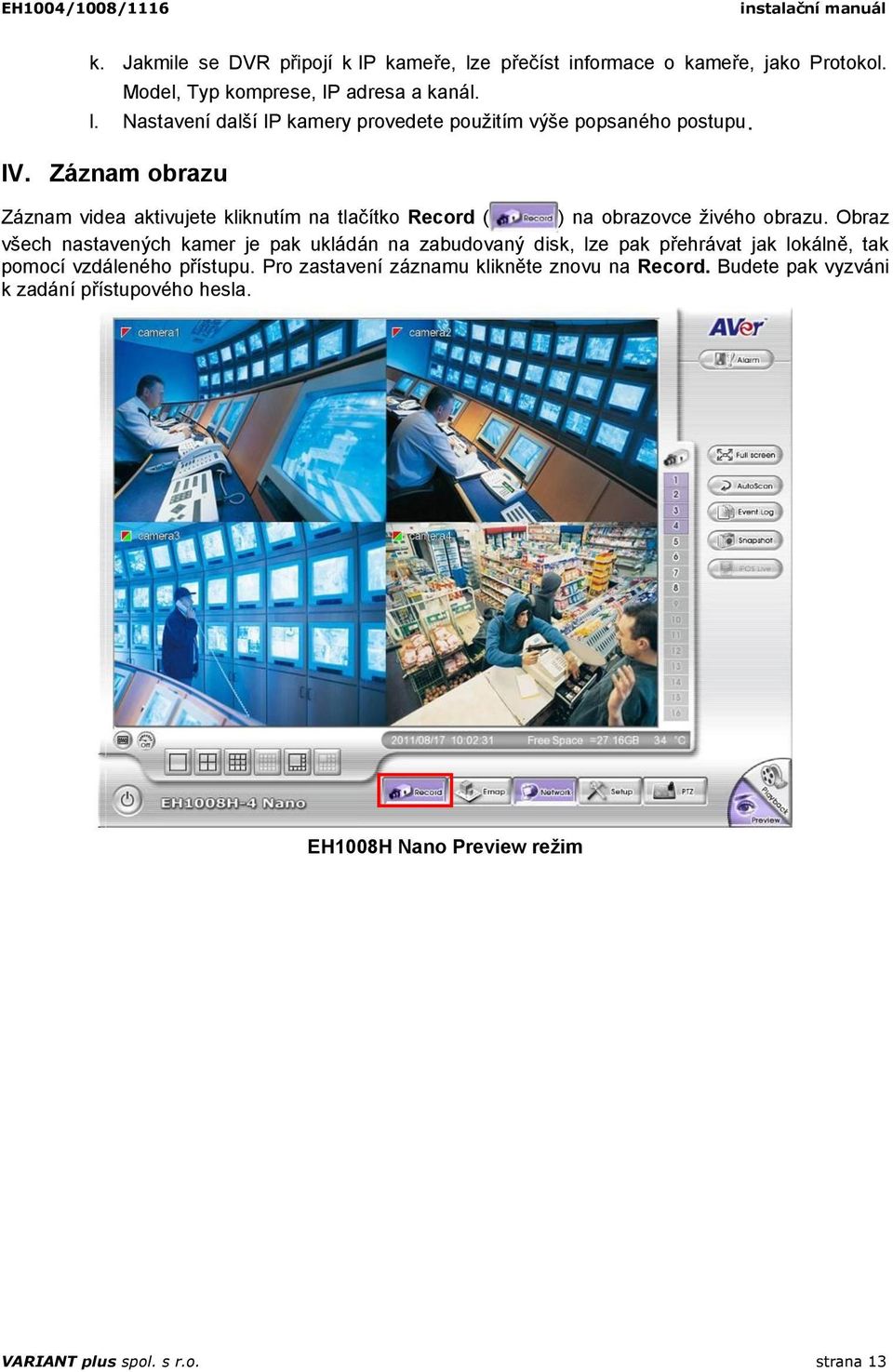

13 k. Jakmile se DVR připojí k IP kameře, lze přečíst informace o kameře, jako Protokol. Model, Typ komprese, IP adresa a kanál. l. Nastavení další IP kamery provedete použitím výše popsaného postupu. IV. Záznam obrazu Záznam videa aktivujete kliknutím na tlačítko Record ( ) na obrazovce živého obrazu. Obraz všech nastavených kamer je pak ukládán na zabudovaný disk, lze pak přehrávat jak lokálně, tak pomocí vzdáleného přístupu. Pro zastavení záznamu klikněte znovu na Record. Budete pak vyzváni k zadání přístupového hesla. EH1008H Nano Preview režim VARIANT plus spol. s r.o. strana 13

14 V. Popis funkčních tlačítek v Preview režimu EH1008H Nano Preview režim Název (1) Odhlášení Funkce - Reboot: Restart DVR. Doporučujeme používat heslo. - Power Off: Vypnutí DVR. Doporučujeme používat heslo. - Login: Přihlášení k DVR pod jiným uživatelským účtem. - Cancel: Zavře odhlašovací okno, návrat do menu DVR. (2) Rozdělení obrazovky zobrazení i Můžete si vybrat z několika typů konfigurací zobrazení kamer na obrazovce (počet variant závisí na počtu kanálů). Výběr zobrazení kamery provedete pomocí tlačítek (11) Při režimu zobrazení jediné kamery lze pomocí pravého tlačítka vybrat oblast, kterou DVR zvětší. Pro návrat zpět stačí stisknout pravé tlačítko. Zvětšení oblasti nelze použít v celoobrazovkovém zobrazení. EH1004H-4 Nano nepodporuje 9,8,16 a 13-kanálové režimy zobrazení. EH11008H-4 Nano nepodporuje 16 a 13-kanálové režimy zobrazení. (3) Záznam Spuštění/zastavení nahrávání videa. (4) E-Mapa Zobrazí mapu uloženou ve formátu JPG / BMP. Lze uložit až 8 různých mapových podkladů. V mapě lze vyznačit umístění a směry pohledů kamer, čidel a poplachových výstupů (relé). strana 14 VARIANT plus spol. s r.o.

15 Název Funkce (5) Síť Zapne/vypne možnost vzdáleného přístupu po síti Ethernet. K DVR lze pak přistupovat po lokální síti / internetu. Při zapnutí má tlačítko fialovou barvu. Výchozí nastavení je vypnuto. (6) Nastavení Umožní zadat nastavení systému. (7) PTZ Zobrazí panel pro ovládání PTZ (speed dome kamer). (8) Živé zobrazeni (Preview) Přepne do režimu živého obrazu. Na obrazovce můžete sledovat živý / aktuální obraz ze všech kamer. (9) Přehrávání Přepne do režimu přehrávání. V režimu přehrávání můžete libovolně prohlížet uložené záznamy z kamer. (10) Status bar Zobrazuje systémový datum a čas, volné místo na disku a teplotu v DVR. (11) Kamera ID Indikace zobrazovaných kamer, právě zobrazované kamery jsou indikovány fialovým zabarvením. Kliknutím na tlačítko čísla kamery zobrazíte příslušnou kameru. (12) Snímek Uložení snímku ve formátu JPG. i Před ukládáním snímku připojte k USB portu Flash disk. (13) Seznam událostí Zobrazí seznam všech událostí, které byly v DVR zaznamenány. (14) AutoSken Spustí/ Zastaví cyklické přepínání kamer. (15) Celoobrazovkový režim (Full screen) Zobrazí okno s videem na celou obrazovku. Pro návrat zpět klikněte pravým tlačítkem, stiskněte klávesu ESC nebo klikněte na symbol křížku v rohu na obrazovce. Levým tlačítkem můžete přepínat zobrazení jedné nebo všech kamer. (16) Poplach (Alarm) Po kliknutí se zobrazí seznam poplachových událostí. Pokud je seznam prázdný, tlačítko je šedivé, jinak je červené. (17) Vyhlazení videa Slouží k vyhlazení / vylepšení videa. Výchozí nastavení je zapnuto (Turbo) ( ). Funkce nefunguje pokud: - Je zobrazená IP kamera v 1-obrazovkovém zobrazení. - Je zobrazené vzdálená DVR v 1-obrazovkovém zobrazení. Nastavení funkce lze porvést samostatně pro každý kanál. Pro vypnutí( ) / zapnutí klikněte na tlačítko. (18) Virtuální klávesnice Poznámka: Při současném zobrazení více kamer nelze funkci Turbo použít. Funkce je dostupná jen v některých modelech a verzích FW. Kliknutím zobrazíte virtuální klávesnici, která umožní zadávat údaje bez nutnosti připojit klávesnici. VI. Přehrávání záznamu 1. Klikněte na tlačítko Playback (Přehrávání) v pravém dolním rohu obrazovky: VARIANT plus spol. s r.o. strana 15

16 EH1008H-4 Nano Preview UI 2. Než začnete přehrávat, je nutné nejprve vybrat požadovaný datum a čas záznamu. Čísla 00 až 23 na vodorovné liště reprezentují hodiny v 24 hodinovém cyklu dne. Uložený záznam pro časový úsek indikuje modrá barva nad políčkem příslušné hodiny, vybraný úsek (1 hodina) je zobrazen červeně. Čísla na svislé liště (01-16) slouží k výběru kamery. 3. Vyberte požadované datum a čas záznamu. Kliknutím na OK spustíte přehrávání záznamu na obrazovce. Režim přehrávání VII. Popis tlačítek v režimu přehrávání Do režimu Přehrávání přepnete kliknutím na tlačítko Playback (7) v pravém dolním rohu obrazovky: strana 16 VARIANT plus spol. s r.o.

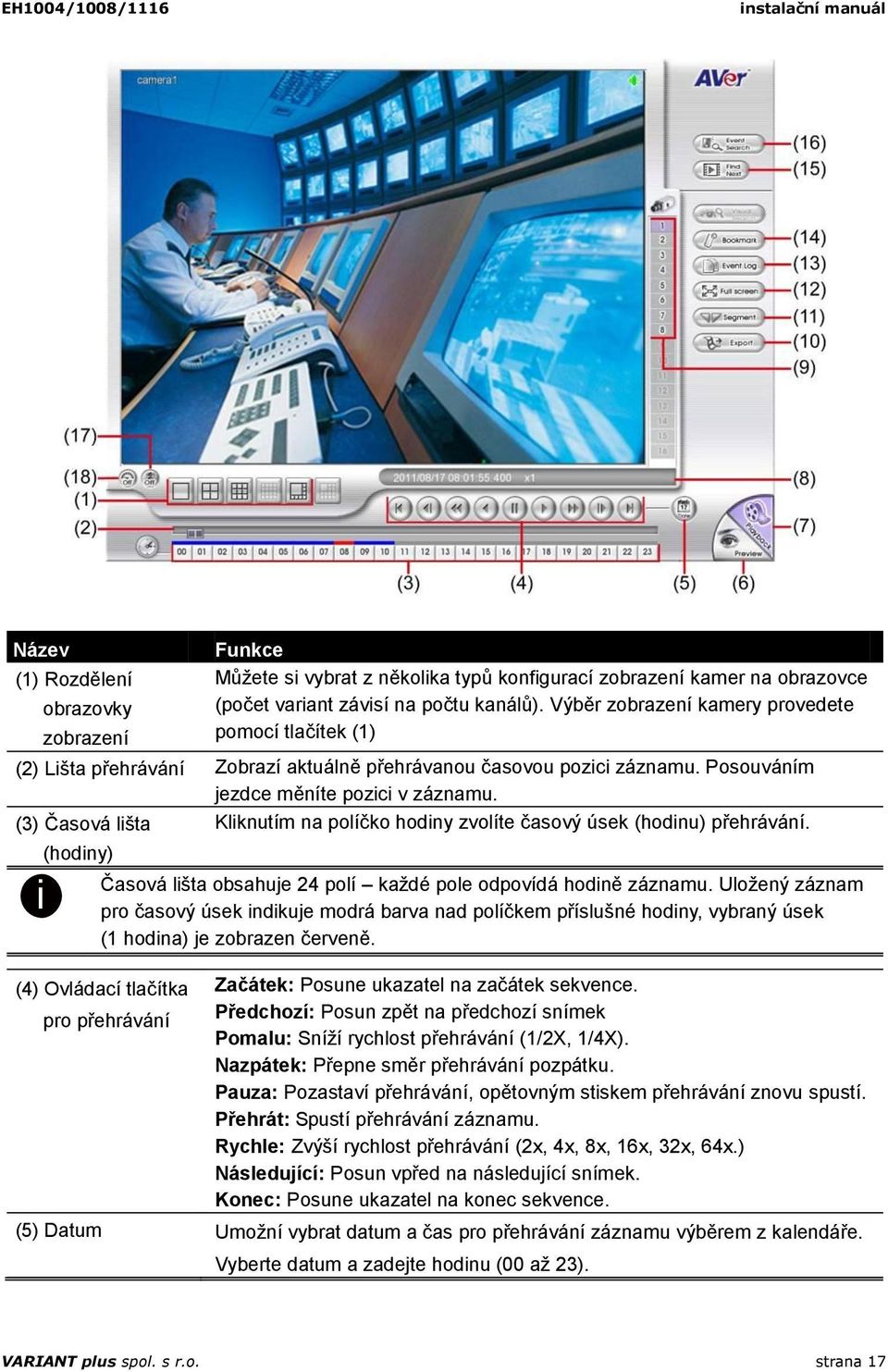

17 Název (1) Rozdělení obrazovky zobrazení Funkce Můžete si vybrat z několika typů konfigurací zobrazení kamer na obrazovce (počet variant závisí na počtu kanálů). Výběr zobrazení kamery provedete pomocí tlačítek (1) (2) Lišta přehrávání Zobrazí aktuálně přehrávanou časovou pozici záznamu. Posouváním jezdce měníte pozici v záznamu. (3) Časová lišta Kliknutím na políčko hodiny zvolíte časový úsek (hodinu) přehrávání. i (hodiny) Časová lišta obsahuje 24 polí každé pole odpovídá hodině záznamu. Uložený záznam pro časový úsek indikuje modrá barva nad políčkem příslušné hodiny, vybraný úsek (1 hodina) je zobrazen červeně. (4) Ovládací tlačítka pro přehrávání Začátek: Posune ukazatel na začátek sekvence. Předchozí: Posun zpět na předchozí snímek Pomalu: Sníží rychlost přehrávání (1/2X, 1/4X). Nazpátek: Přepne směr přehrávání pozpátku. Pauza: Pozastaví přehrávání, opětovným stiskem přehrávání znovu spustí. Přehrát: Spustí přehrávání záznamu. Rychle: Zvýší rychlost přehrávání (2x, 4x, 8x, 16x, 32x, 64x.) Následující: Posun vpřed na následující snímek. Konec: Posune ukazatel na konec sekvence. (5) Datum Umožní vybrat datum a čas pro přehrávání záznamu výběrem z kalendáře. Vyberte datum a zadejte hodinu (00 až 23). VARIANT plus spol. s r.o. strana 17

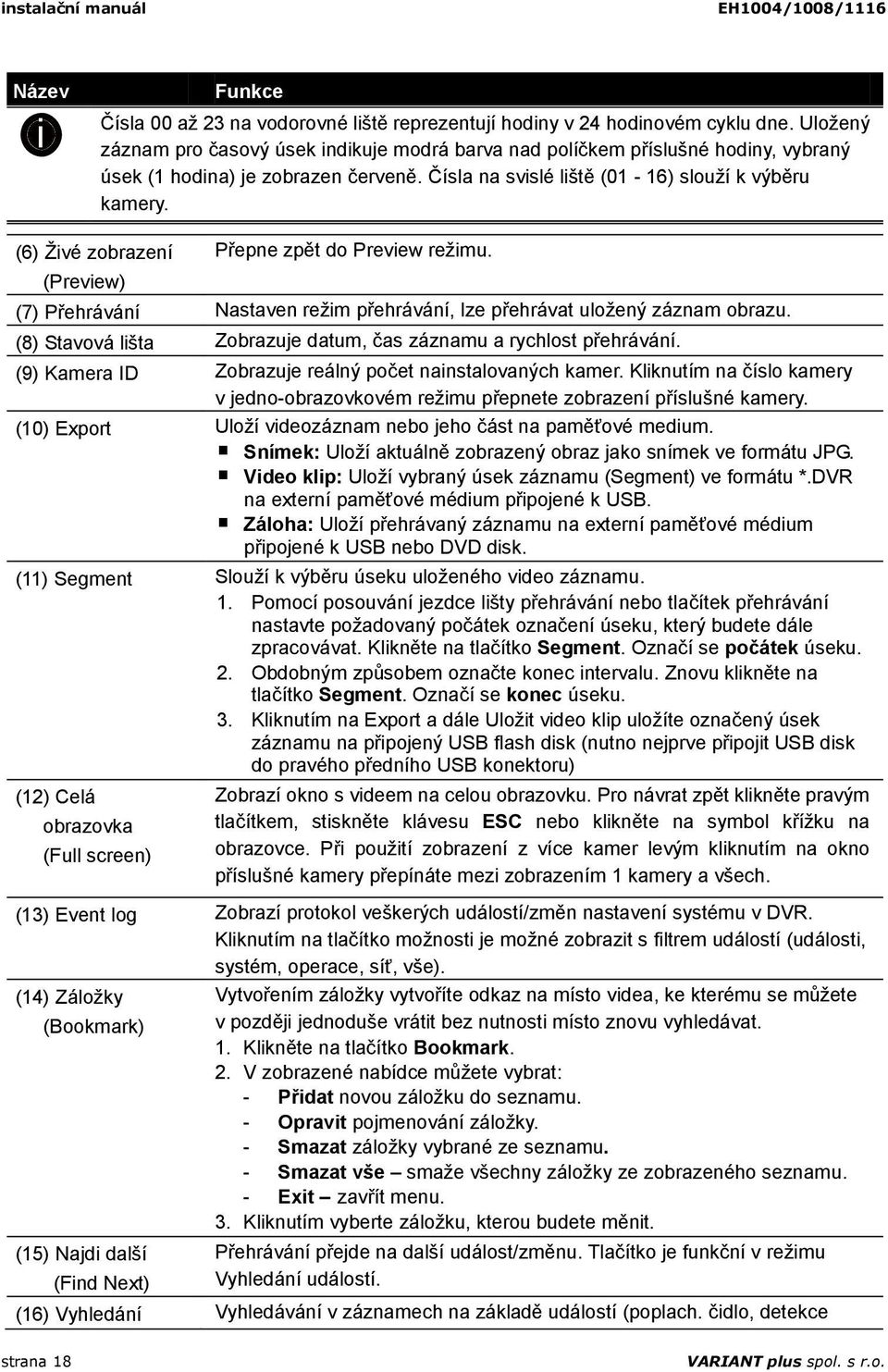

18 Název i Funkce Čísla 00 až 23 na vodorovné liště reprezentují hodiny v 24 hodinovém cyklu dne. Uložený záznam pro časový úsek indikuje modrá barva nad políčkem příslušné hodiny, vybraný úsek (1 hodina) je zobrazen červeně. Čísla na svislé liště (01-16) slouží k výběru kamery. (6) Živé zobrazení (Preview) Přepne zpět do Preview režimu. (7) Přehrávání Nastaven režim přehrávání, lze přehrávat uložený záznam obrazu. (8) Stavová lišta Zobrazuje datum, čas záznamu a rychlost přehrávání. (9) Kamera ID Zobrazuje reálný počet nainstalovaných kamer. Kliknutím na číslo kamery v jedno-obrazovkovém režimu přepnete zobrazení příslušné kamery. (10) Export Uloží videozáznam nebo jeho část na paměťové medium. Snímek: Uloží aktuálně zobrazený obraz jako snímek ve formátu JPG. Video klip: Uloží vybraný úsek záznamu (Segment) ve formátu *.DVR na externí paměťové médium připojené k USB. Záloha: Uloží přehrávaný záznamu na externí paměťové médium připojené k USB nebo DVD disk. (11) Segment Slouží k výběru úseku uloženého video záznamu. 1. Pomocí posouvání jezdce lišty přehrávání nebo tlačítek přehrávání nastavte požadovaný počátek označení úseku, který budete dále zpracovávat. Klikněte na tlačítko Segment. Označí se počátek úseku. 2. Obdobným způsobem označte konec intervalu. Znovu klikněte na tlačítko Segment. Označí se konec úseku. 3. Kliknutím na Export a dále Uložit video klip uložíte označený úsek záznamu na připojený USB flash disk (nutno nejprve připojit USB disk do pravého předního USB konektoru) (12) Celá obrazovka (Full screen) Zobrazí okno s videem na celou obrazovku. Pro návrat zpět klikněte pravým tlačítkem, stiskněte klávesu ESC nebo klikněte na symbol křížku na obrazovce. Při použití zobrazení z více kamer levým kliknutím na okno příslušné kamery přepínáte mezi zobrazením 1 kamery a všech. (13) Event log Zobrazí protokol veškerých událostí/změn nastavení systému v DVR. Kliknutím na tlačítko možnosti je možné zobrazit s filtrem událostí (události, systém, operace, síť, vše). (14) Záložky Vytvořením záložky vytvoříte odkaz na místo videa, ke kterému se můžete (Bookmark) v později jednoduše vrátit bez nutnosti místo znovu vyhledávat. 1. Klikněte na tlačítko Bookmark. 2. V zobrazené nabídce můžete vybrat: - Přidat novou záložku do seznamu. - Opravit pojmenování záložky. - Smazat záložky vybrané ze seznamu. - Smazat vše smaže všechny záložky ze zobrazeného seznamu. - Exit zavřít menu. 3. Kliknutím vyberte záložku, kterou budete měnit. (15) Najdi další (Find Next) Přehrávání přejde na další událost/změnu. Tlačítko je funkční v režimu Vyhledání událostí. (16) Vyhledání Vyhledávání v záznamech na základě událostí (poplach. čidlo, detekce strana 18 VARIANT plus spol. s r.o.

19 Název událostí (Event Search) (17) Potlačit řádkování (De-interlace) (18) Turbo Funkce pohybu, ztráta videa z kamery, ) Umožní zvýšit kvalitu sledovaného videa potlačením efektu řádkování. Zvolte 1 pro statické scény, 2 pro scénu s pohyblivými objekty. Slouží k vyhlazení / vylepšení videa. Výchozí nastavení je zapnuto ( ). Funkce nefunguje pokud: - Je zobrazená IP kamera v 1-obrazovkovém zobrazení. - Je zobrazené vzdálená DVR v 1-obrazovkovém zobrazení. Nastavení funkce lze provést samostatně pro každý kanál. Pro vypnutí ( ) / zapnutí klikněte na tlačítko. Poznámka: Při současném zobrazení více kamer nelze funkci Turbo použít. Funkce je dostupná jen v některých modelech a verzích FW. VARIANT plus spol. s r.o. strana 19
