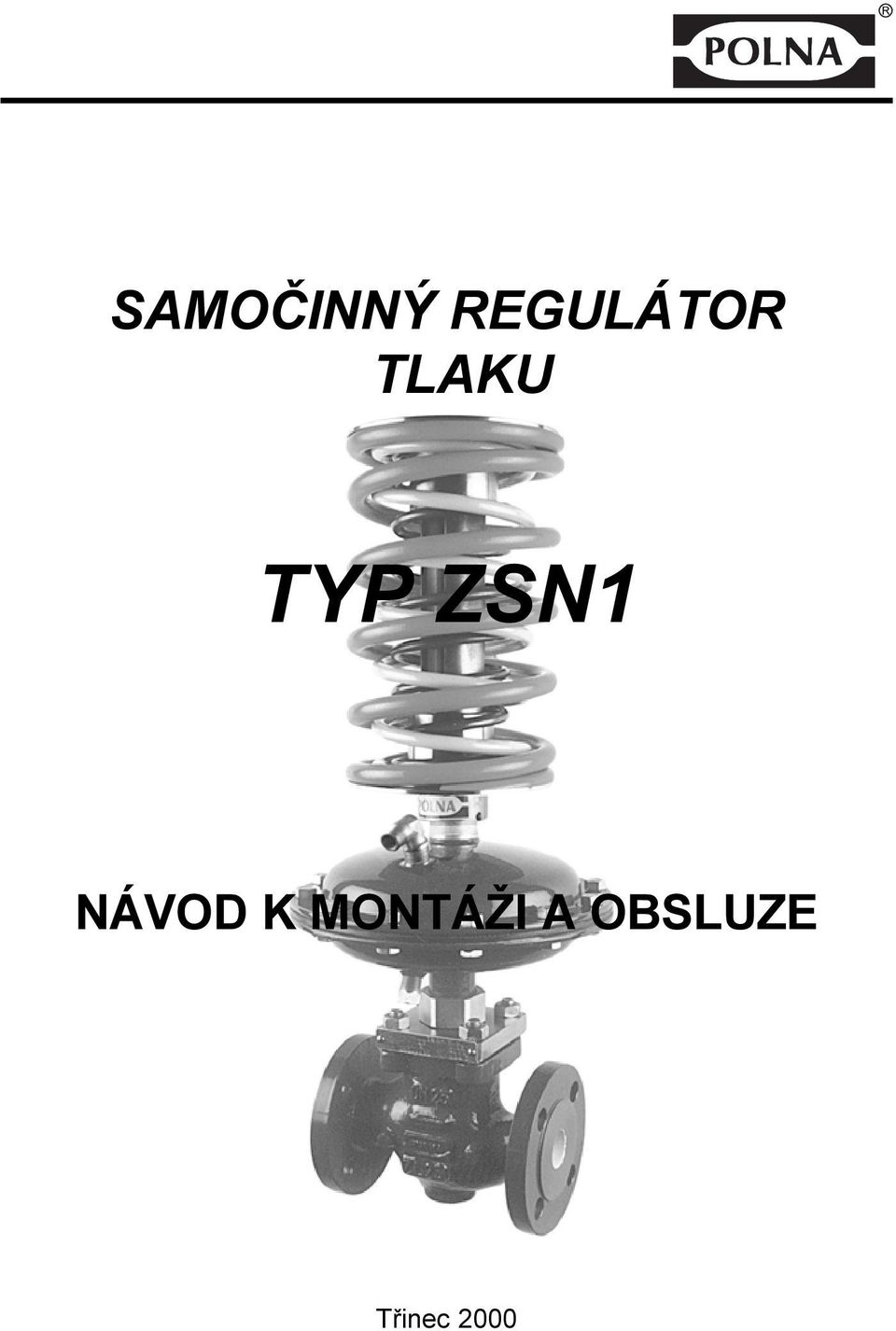

1 SAMOÈINNÝ REGULÁTOR TLAKU TYP ZSN1 NÁVOD K MONTÁŽI A OBSLUZE Tøinec 2000 Samoèinný regulátor tlaku typ ZSN1 1

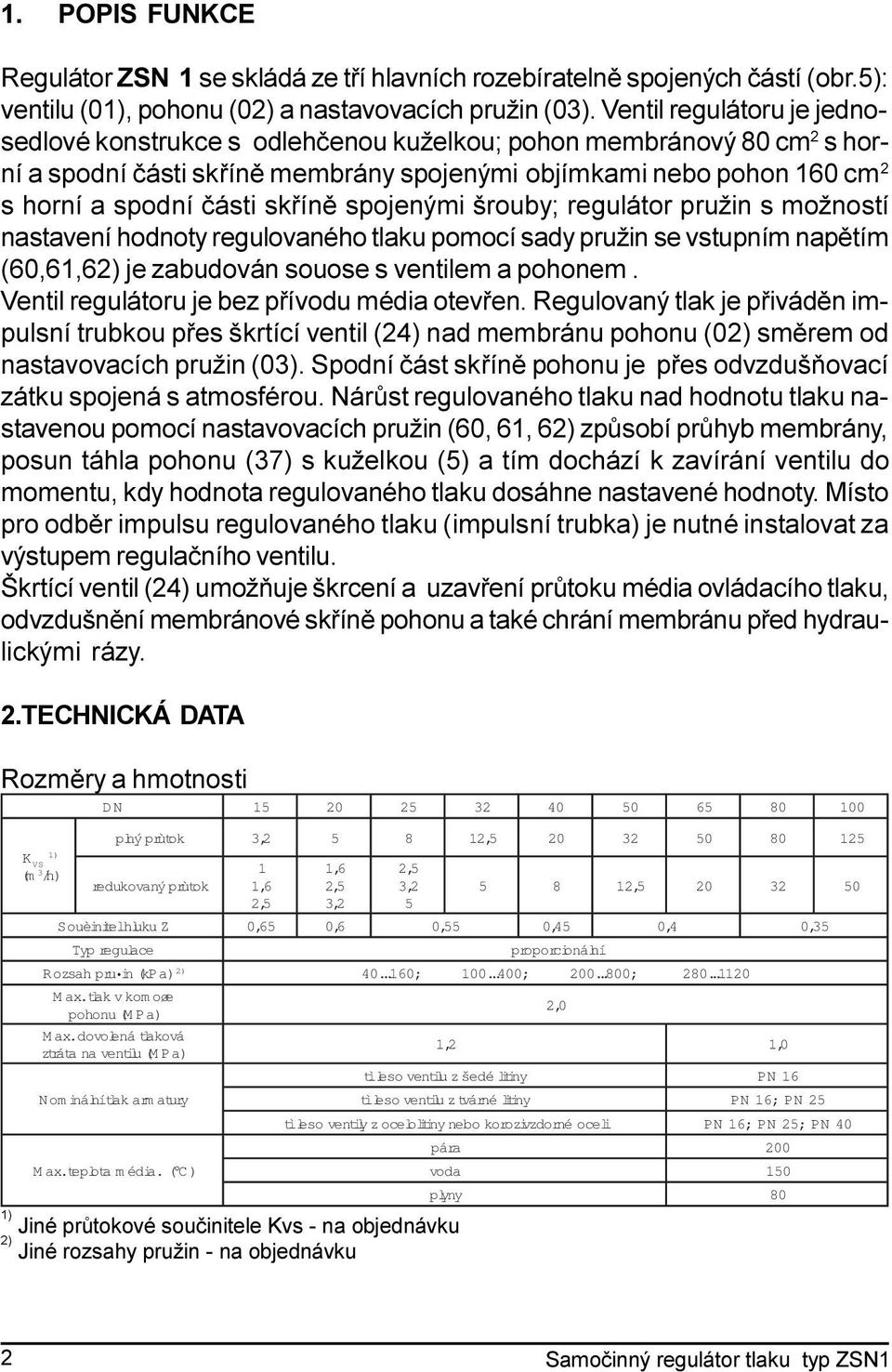

2 ulit ulit ulit ylit 1. POPIS FUNKCE Regulátor ZSN 1 se skládá ze tøí hlavních rozebíratelnì spojených èástí (obr.5): ventilu (01), pohonu (02) a nastavovacích pružin (03). Ventil regulátoru je jednosedlové konstrukce s odlehèenou kuželkou; pohon membránový 80 cm 2 s horní a spodní èásti skøínì membrány spojenými objímkami nebo pohon 160 cm 2 s horní a spodní èásti skøínì spojenými šrouby; regulátor pružin s možností nastavení hodnoty regulovaného tlaku pomocí sady pružin se vstupním napìtím (60,61,62) je zabudován souose s ventilem a pohonem. Ventil regulátoru je bez pøívodu média otevøen. Regulovaný tlak je pøivádìn impulsní trubkou pøes škrtící ventil (24) nad membránu pohonu (02) smìrem od nastavovacích pružin (03). Spodní èást skøínì pohonu je pøes odvzdušòovací zátku spojená s atmosférou. Nárùst regulovaného tlaku nad hodnotu tlaku nastavenou pomocí nastavovacích pružin (60, 61, 62) zpùsobí prùhyb membrány, posun táhla pohonu (37) s kuželkou (5) a tím dochází k zavírání ventilu do momentu, kdy hodnota regulovaného tlaku dosáhne nastavené hodnoty. Místo pro odbìr impulsu regulovaného tlaku (impulsní trubka) je nutné instalovat za výstupem regulaèního ventilu. Škrtící ventil (24) umožòuje škrcení a uzavøení prùtoku média ovládacího tlaku, odvzdušnìní membránové skøínì pohonu a také chrání membránu pøed hydraulickými rázy. 2.TECHNICKÁ DATA Rozmìry a hmotnosti DN ) 1) K V S ( m 3 h/ ) pnlýprùotk 32, , redukovanýprùotk 1 16, 25, 16, 25, 32, 25, 32, , Souèni eti lhulkuz 06, 5 06, 05, 5 04, 5 04, 03, 5 Typ regualce ) R ozsahpru ni (kpa) Max. alt kvkomoøe pohonu(mpa) Max.dovoelná alt ková zrtáat na ven (MPa) Nom niánlí alt karmautry Max.etpol at médai. ( C) proporcoinánlí ; ; ; Jiné prùtokové souèinitele Kvs - na objednávku 2) Jiné rozsahy pružin - na objednávku 20, 12, 10, ìt elso ven zšedé nitil y PN 16 ìt elso ven z vtárné nitil y PN 16; PN 25 ìt elso ven zoceol nitil ynebo korozvizdorné oceil PN 16; PN 25; PN 40 pára 200 voda 150 pylny 80 2 Samoèinný regulátor tlaku typ ZSN1

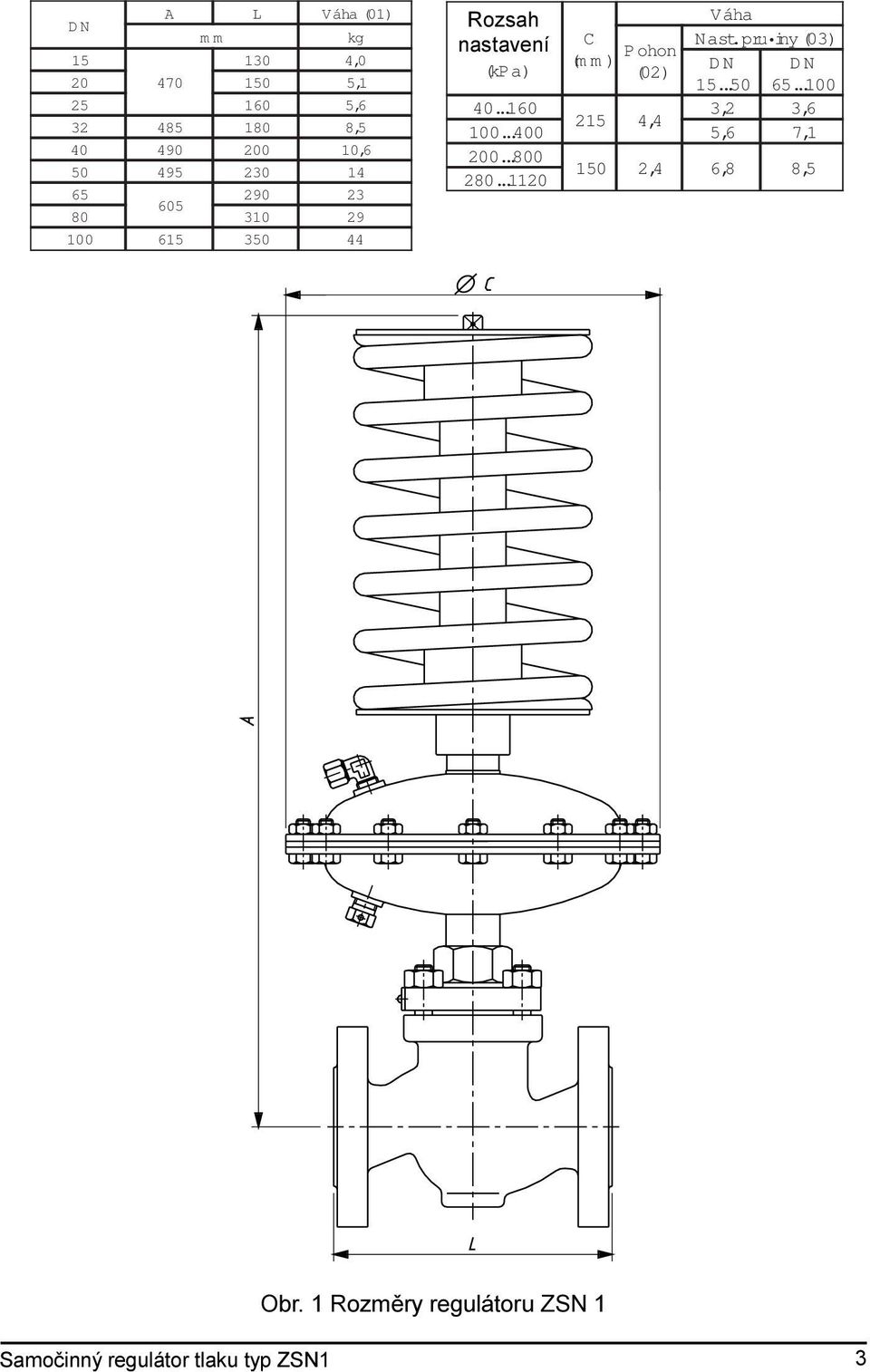

3 D N A L Váha (01) mm kg , , , , , Rozsah Váha Se nitt g nastavení C Nas.tpru niy(03) range Pohon (mm) (kpa) DN DN (02) , 36, , , 71, , 68, 85, Obr. 1 Rozmìry regulátoru ZSN 1 Samoèinný regulátor tlaku typ ZSN1 3

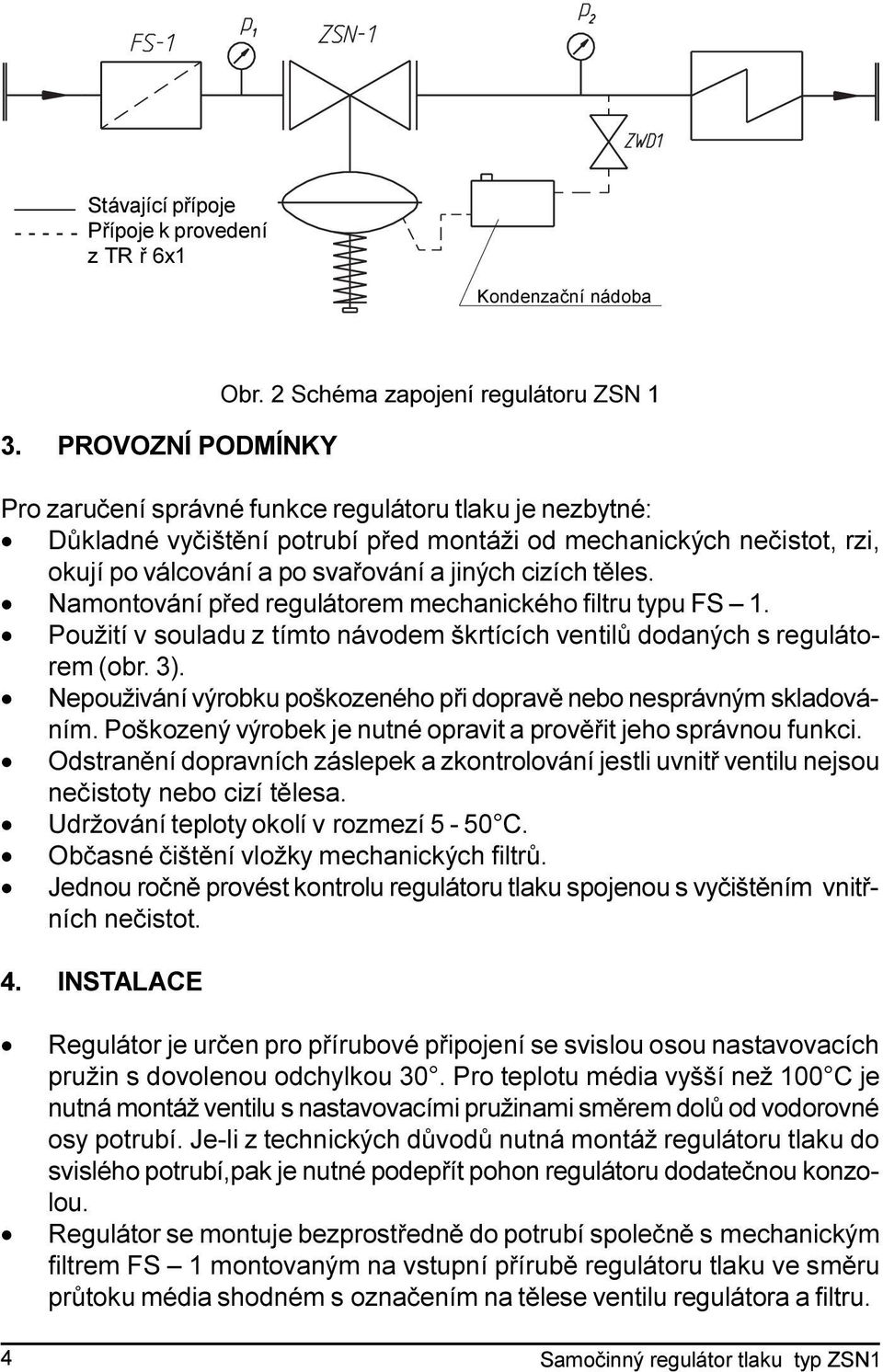

4 Stávající pøípoje Pøípoje k provedení z TR ø 6x1 Kondenzaèní nádoba 3. PROVOZNÍ PODMÍNKY Obr. 2 Schéma zapojení regulátoru ZSN 1 Pro zaruèení správné funkce regulátoru tlaku je nezbytné: Dùkladné vyèištìní potrubí pøed montáži od mechanických neèistot, rzi, okují po válcování a po svaøování a jiných cizích tìles. Namontování pøed regulátorem mechanického filtru typu FS 1. Použití v souladu z tímto návodem škrtících ventilù dodaných s regulátorem (obr. 3). Nepouživání výrobku poškozeného pøi dopravì nebo nesprávným skladováním. Poškozený výrobek je nutné opravit a provìøit jeho správnou funkci. Odstranìní dopravních záslepek a zkontrolování jestli uvnitø ventilu nejsou neèistoty nebo cizí tìlesa. Udržování teploty okolí v rozmezí 5-50 C. Obèasné èištìní vložky mechanických filtrù. Jednou roènì provést kontrolu regulátoru tlaku spojenou s vyèištìním vnitøních neèistot. 4. INSTALACE Regulátor je urèen pro pøírubové pøipojení se svislou osou nastavovacích pružin s dovolenou odchylkou 30. Pro teplotu média vyšší než 100 C je nutná montáž ventilu s nastavovacími pružinami smìrem dolù od vodorovné osy potrubí. Je-li z technických dùvodù nutná montáž regulátoru tlaku do svislého potrubí,pak je nutné podepøít pohon regulátoru dodateènou konzolou. Regulátor se montuje bezprostøednì do potrubí spoleènì s mechanickým filtrem FS 1 montovaným na vstupní pøírubì regulátoru tlaku ve smìru prùtoku média shodném s oznaèením na tìlese ventilu regulátora a filtru. 4 Samoèinný regulátor tlaku typ ZSN1

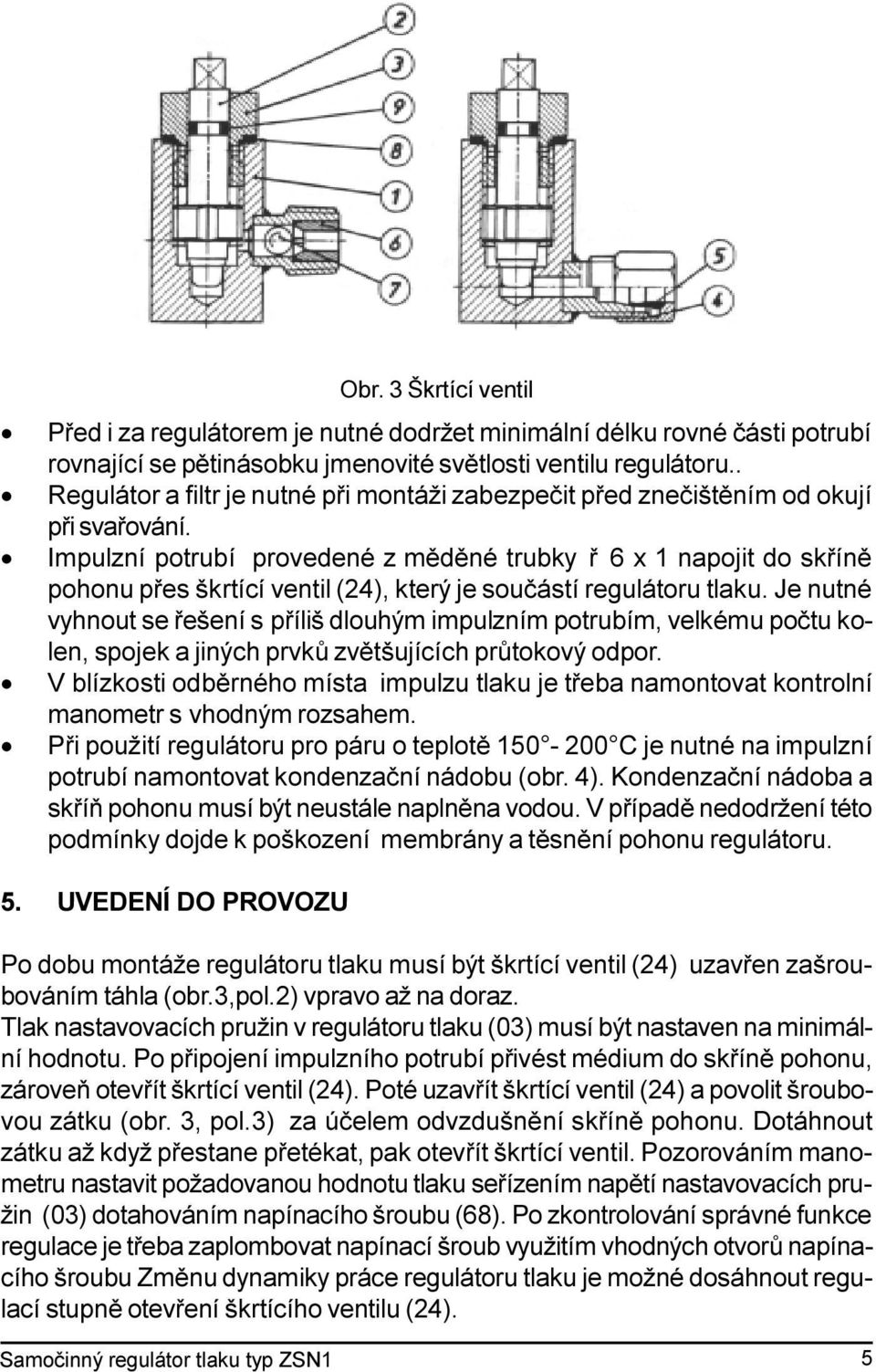

5 Pøed i za regulátorem je nutné dodržet minimální délku rovné èásti potrubí rovnající se pìtinásobku jmenovité svìtlosti ventilu regulátoru.. Regulátor a filtr je nutné pøi montáži zabezpeèit pøed zneèištìním od okují pøi svaøování. Impulzní potrubí provedené z mìdìné trubky ø 6 x 1 napojit do skøínì pohonu pøes škrtící ventil (24), který je souèástí regulátoru tlaku. Je nutné vyhnout se øešení s pøíliš dlouhým impulzním potrubím, velkému poètu kolen, spojek a jiných prvkù zvìtšujících prùtokový odpor. V blízkosti odbìrného místa impulzu tlaku je tøeba namontovat kontrolní manometr s vhodným rozsahem. Pøi použití regulátoru pro páru o teplotì C je nutné na impulzní potrubí namontovat kondenzaèní nádobu (obr. 4). Kondenzaèní nádoba a skøíò pohonu musí být neustále naplnìna vodou. V pøípadì nedodržení této podmínky dojde k poškození membrány a tìsnìní pohonu regulátoru. 5. UVEDENÍ DO PROVOZU Obr. 3 Škrtící ventil Po dobu montáže regulátoru tlaku musí být škrtící ventil (24) uzavøen zašroubováním táhla (obr.3,pol.2) vpravo až na doraz. Tlak nastavovacích pružin v regulátoru tlaku (03) musí být nastaven na minimální hodnotu. Po pøipojení impulzního potrubí pøivést médium do skøínì pohonu, zároveò otevøít škrtící ventil (24). Poté uzavøít škrtící ventil (24) a povolit šroubovou zátku (obr. 3, pol.3) za úèelem odvzdušnìní skøínì pohonu. Dotáhnout zátku až když pøestane pøetékat, pak otevøít škrtící ventil. Pozorováním manometru nastavit požadovanou hodnotu tlaku seøízením napìtí nastavovacích pružin (03) dotahováním napínacího šroubu (68). Po zkontrolování správné funkce regulace je tøeba zaplombovat napínací šroub využitím vhodných otvorù napínacího šroubu Zmìnu dynamiky práce regulátoru tlaku je možné dosáhnout regulací stupnì otevøení škrtícího ventilu (24). Samoèinný regulátor tlaku typ ZSN1 5

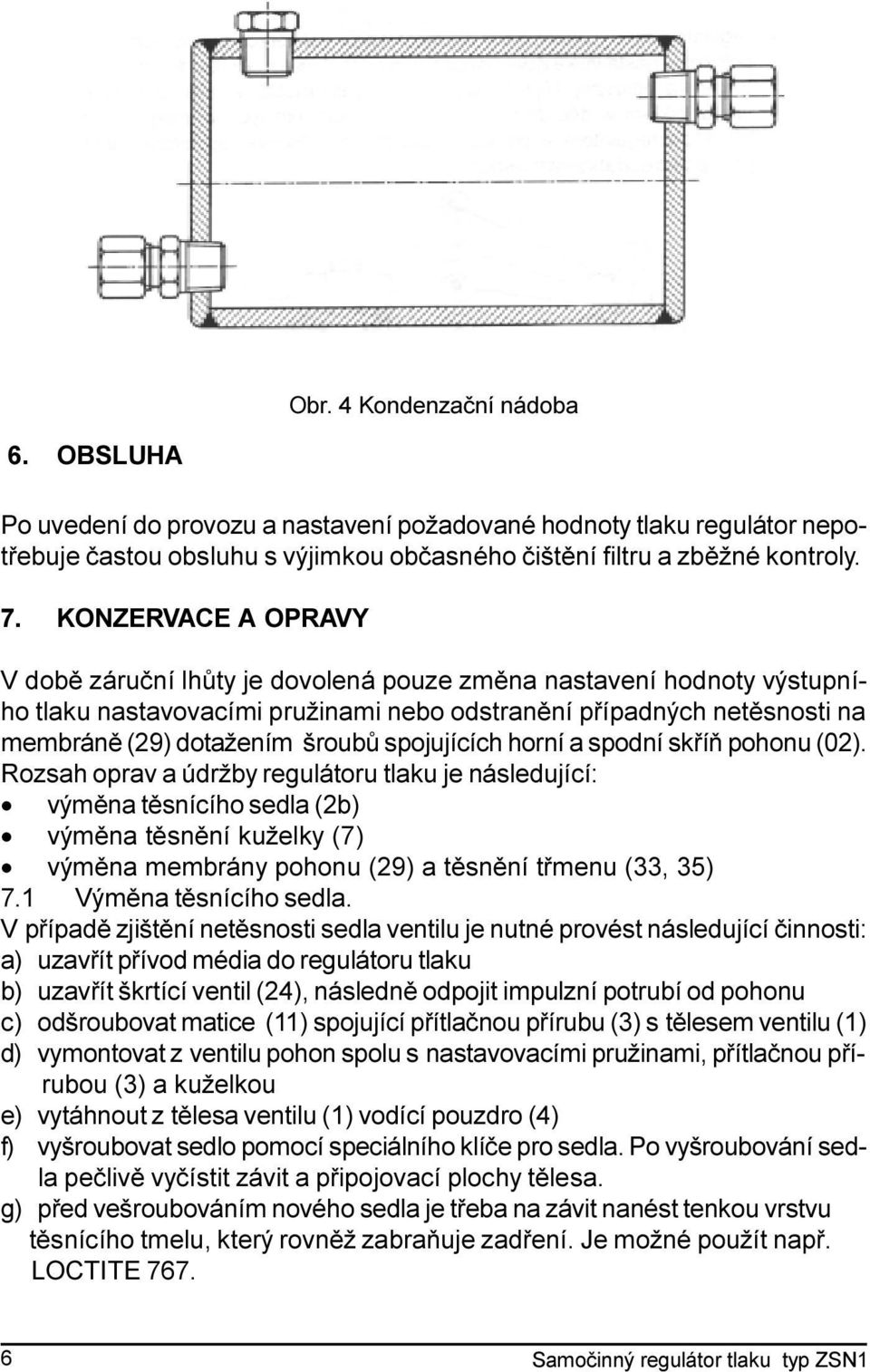

6 Obr. 4 Kondenzaèní nádoba 6. OBSLUHA Po uvedení do provozu a nastavení požadované hodnoty tlaku regulátor nepotøebuje èastou obsluhu s výjimkou obèasného èištìní filtru a zbìžné kontroly. 7. KONZERVACE A OPRAVY V dobì záruèní lhùty je dovolená pouze zmìna nastavení hodnoty výstupního tlaku nastavovacími pružinami nebo odstranìní pøípadných netìsnosti na membránì (29) dotažením šroubù spojujících horní a spodní skøíò pohonu (02). Rozsah oprav a údržby regulátoru tlaku je následující: výmìna tìsnícího sedla (2b) výmìna tìsnìní kuželky (7) výmìna membrány pohonu (29) a tìsnìní tømenu (33, 35) 7.1 Výmìna tìsnícího sedla. V pøípadì zjištìní netìsnosti sedla ventilu je nutné provést následující èinnosti: a) uzavøít pøívod média do regulátoru tlaku b) uzavøít škrtící ventil (24), následnì odpojit impulzní potrubí od pohonu c) odšroubovat matice (11) spojující pøítlaènou pøírubu (3) s tìlesem ventilu (1) d) vymontovat z ventilu pohon spolu s nastavovacími pružinami, pøítlaènou pøírubou (3) a kuželkou e) vytáhnout z tìlesa ventilu (1) vodící pouzdro (4) f) vyšroubovat sedlo pomocí speciálního klíèe pro sedla. Po vyšroubování sedla peèlivì vyèístit závit a pøipojovací plochy tìlesa. g) pøed vešroubováním nového sedla je tøeba na závit nanést tenkou vrstvu tìsnícího tmelu, který rovnìž zabraòuje zadøení. Je možné použít napø. LOCTITE Samoèinný regulátor tlaku typ ZSN1

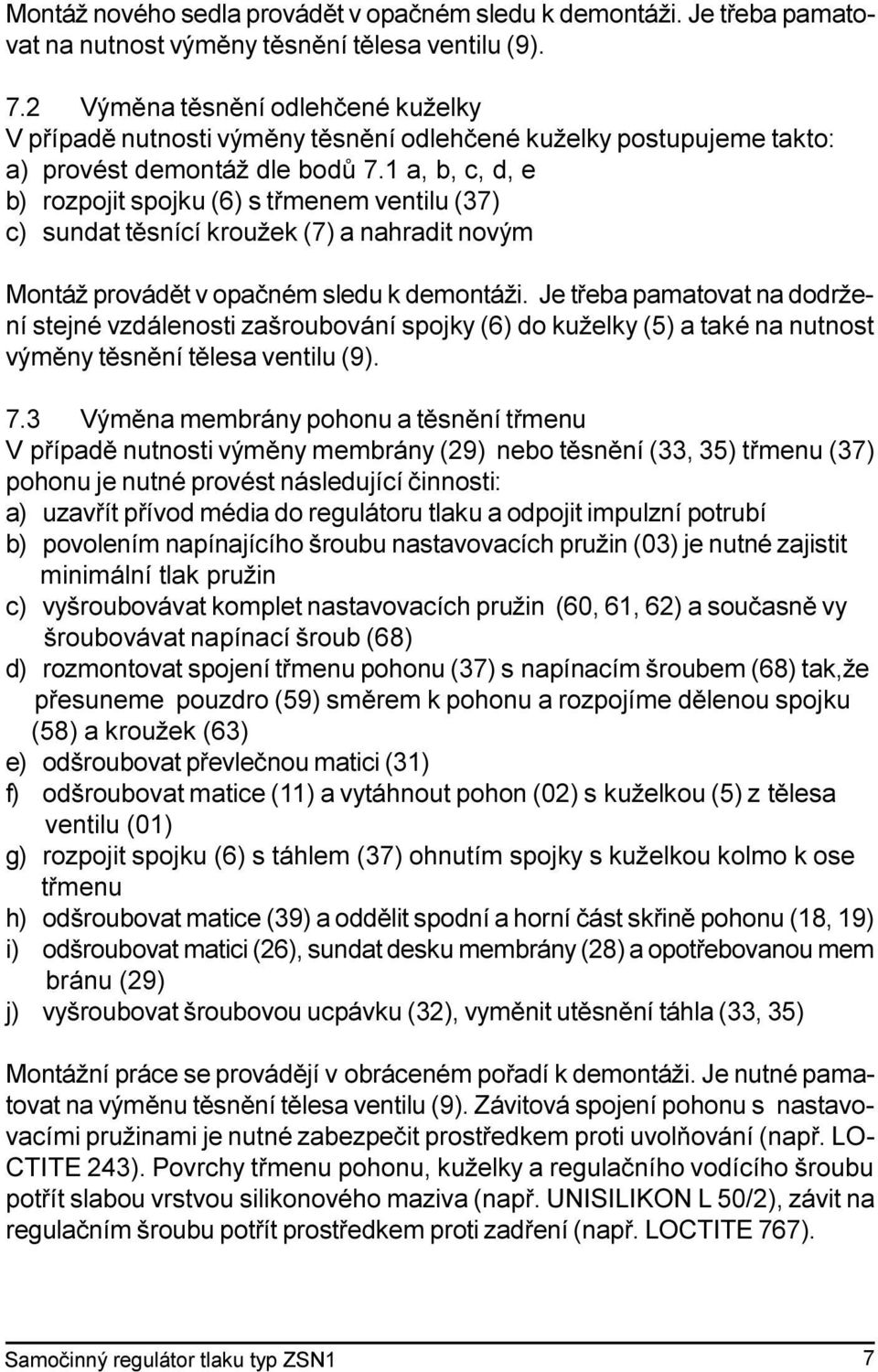

7 Montáž nového sedla provádìt v opaèném sledu k demontáži. Je tøeba pamatovat na nutnost výmìny tìsnìní tìlesa ventilu (9). 7.2 Výmìna tìsnìní odlehèené kuželky V pøípadì nutnosti výmìny tìsnìní odlehèené kuželky postupujeme takto: a) provést demontáž dle bodù 7.1 a, b, c, d, e b) rozpojit spojku (6) s tømenem ventilu (37) c) sundat tìsnící kroužek (7) a nahradit novým Montáž provádìt v opaèném sledu k demontáži. Je tøeba pamatovat na dodržení stejné vzdálenosti zašroubování spojky (6) do kuželky (5) a také na nutnost výmìny tìsnìní tìlesa ventilu (9). 7.3 Výmìna membrány pohonu a tìsnìní tømenu V pøípadì nutnosti výmìny membrány (29) nebo tìsnìní (33, 35) tømenu (37) pohonu je nutné provést následující èinnosti: a) uzavøít pøívod média do regulátoru tlaku a odpojit impulzní potrubí b) povolením napínajícího šroubu nastavovacích pružin (03) je nutné zajistit minimální tlak pružin c) vyšroubovávat komplet nastavovacích pružin (60, 61, 62) a souèasnì vy šroubovávat napínací šroub (68) d) rozmontovat spojení tømenu pohonu (37) s napínacím šroubem (68) tak,že pøesuneme pouzdro (59) smìrem k pohonu a rozpojíme dìlenou spojku (58) a kroužek (63) e) odšroubovat pøevleènou matici (31) f) odšroubovat matice (11) a vytáhnout pohon (02) s kuželkou (5) z tìlesa ventilu (01) g) rozpojit spojku (6) s táhlem (37) ohnutím spojky s kuželkou kolmo k ose tømenu h) odšroubovat matice (39) a oddìlit spodní a horní èást skøinì pohonu (18, 19) i) odšroubovat matici (26), sundat desku membrány (28) a opotøebovanou mem bránu (29) j) vyšroubovat šroubovou ucpávku (32), vymìnit utìsnìní táhla (33, 35) Montážní práce se provádìjí v obráceném poøadí k demontáži. Je nutné pamatovat na výmìnu tìsnìní tìlesa ventilu (9). Závitová spojení pohonu s nastavovacími pružinami je nutné zabezpeèit prostøedkem proti uvolòování (napø. LO- CTITE 243). Povrchy tømenu pohonu, kuželky a regulaèního vodícího šroubu potøít slabou vrstvou silikonového maziva (napø. UNISILIKON L 50/2), závit na regulaèním šroubu potøít prostøedkem proti zadøení (napø. LOCTITE 767). Samoèinný regulátor tlaku typ ZSN1 7

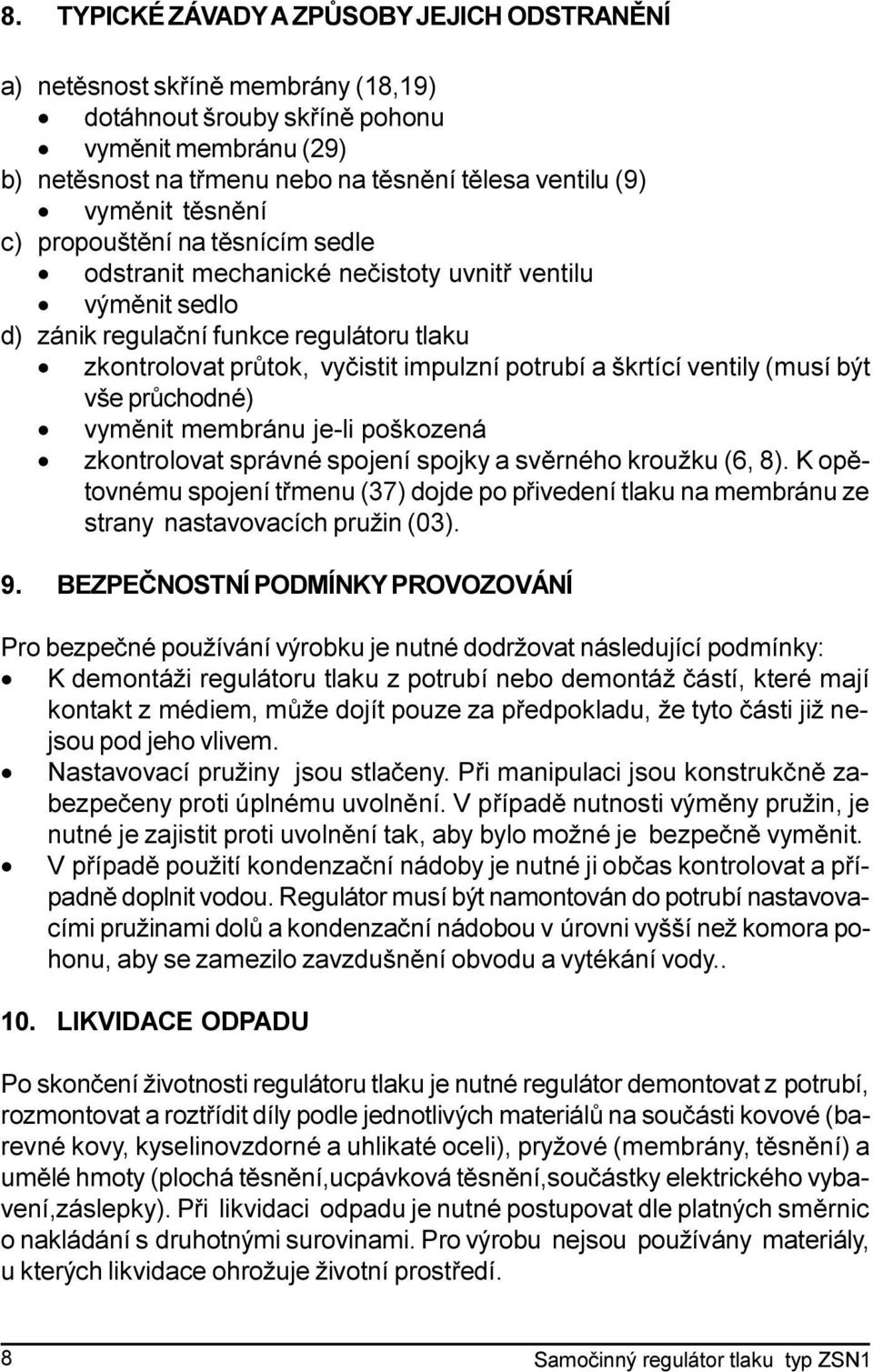

8 8. TYPICKÉ ZÁVADY A ZPÙSOBY JEJICH ODSTRANÌNÍ a) netìsnost skøínì membrány (18,19) dotáhnout šrouby skøínì pohonu vymìnit membránu (29) b) netìsnost na tømenu nebo na tìsnìní tìlesa ventilu (9) vymìnit tìsnìní c) propouštìní na tìsnícím sedle odstranit mechanické neèistoty uvnitø ventilu výmìnit sedlo d) zánik regulaèní funkce regulátoru tlaku zkontrolovat prùtok, vyèistit impulzní potrubí a škrtící ventily (musí být vše prùchodné) vymìnit membránu je-li poškozená zkontrolovat správné spojení spojky a svìrného kroužku (6, 8). K opìtovnému spojení tømenu (37) dojde po pøivedení tlaku na membránu ze strany nastavovacích pružin (03). 9. BEZPEÈNOSTNÍ PODMÍNKY PROVOZOVÁNÍ Pro bezpeèné používání výrobku je nutné dodržovat následující podmínky: K demontáži regulátoru tlaku z potrubí nebo demontáž èástí, které mají kontakt z médiem, mùže dojít pouze za pøedpokladu, že tyto èásti již nejsou pod jeho vlivem. Nastavovací pružiny jsou stlaèeny. Pøi manipulaci jsou konstrukènì zabezpeèeny proti úplnému uvolnìní. V pøípadì nutnosti výmìny pružin, je nutné je zajistit proti uvolnìní tak, aby bylo možné je bezpeènì vymìnit. V pøípadì použití kondenzaèní nádoby je nutné ji obèas kontrolovat a pøípadnì doplnit vodou. Regulátor musí být namontován do potrubí nastavovacími pružinami dolù a kondenzaèní nádobou v úrovni vyšší než komora pohonu, aby se zamezilo zavzdušnìní obvodu a vytékání vody LIKVIDACE ODPADU Po skonèení životnosti regulátoru tlaku je nutné regulátor demontovat z potrubí, rozmontovat a roztøídit díly podle jednotlivých materiálù na souèásti kovové (barevné kovy, kyselinovzdorné a uhlikaté oceli), pryžové (membrány, tìsnìní) a umìlé hmoty (plochá tìsnìní,ucpávková tìsnìní,souèástky elektrického vybavení,záslepky). Pøi likvidaci odpadu je nutné postupovat dle platných smìrnic o nakládání s druhotnými surovinami. Pro výrobu nejsou používány materiály, u kterých likvidace ohrožuje životní prostøedí. 8 Samoèinný regulátor tlaku typ ZSN1

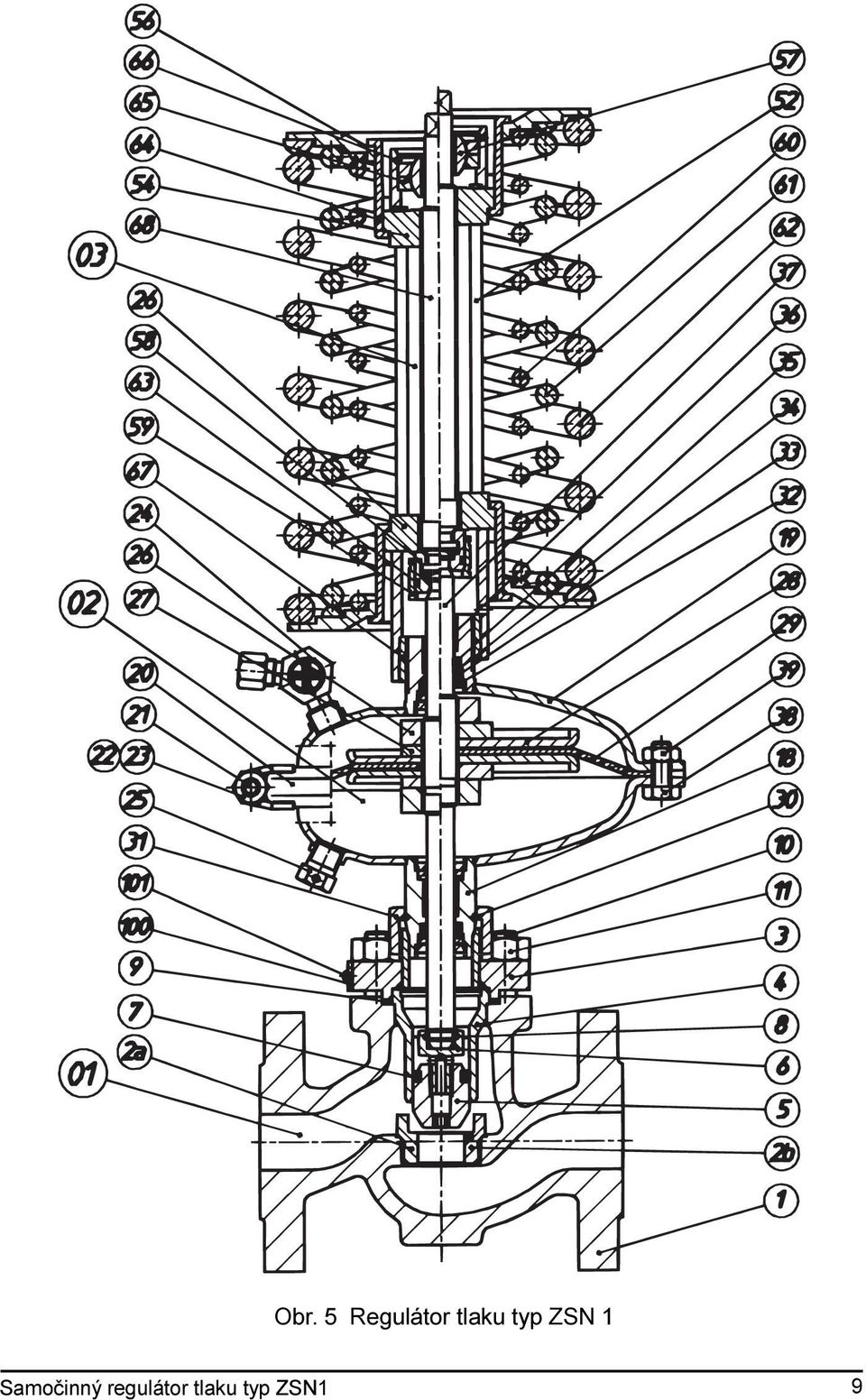

9 Obr. 5 Regulátor tlaku typ ZSN 1 Samoèinný regulátor tlaku typ ZSN1 9

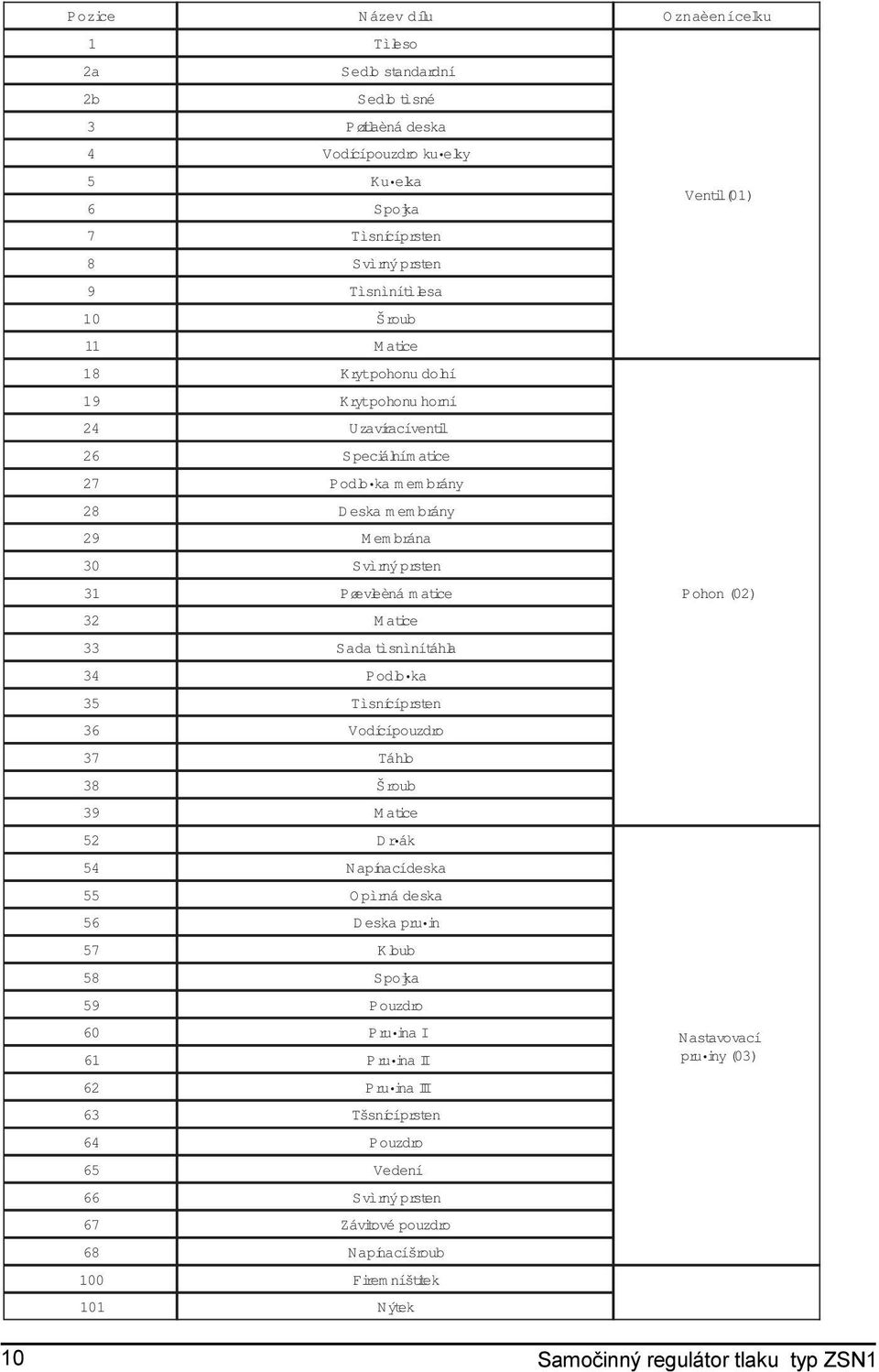

10 altí etít Poz ci e Název d 1 Tìelso 2a Sedol satndardní 2b Sedol ìtsné 3 Pø èná deska 4 Vodcíípouzdro ku ekly 5 Ku ekla 6 Spokja 7 Tìsncííprsetn 8 Svìrnýprsetn 9 Tìsnìníìt elsa 10 Šroub 11 Ma cit e 18 Krytpohonudonlí 19 Krytpohonuhorní 24 Uzavríacíven lit 26 Specái nlíma cit e 27 Podol ka membrány 28 Deska membrány 29 Membrána 30 Svìrnýprsetn 31 Pøevelèná ma cit e 32 Ma cit e 33 Sada ìtsnìníáthal 34 Podol ka 35 Tìsncííprsetn 36 Vodcíípouzdro 37 Táhol 38 Šroub 39 Ma cit e 52 Dr ák 54 Napníacídeska 55 Opìrná deska 56 Deska pru ni 57 K olub 58 Spokja 59 Pouzdro 60 Pru nia I 61 Pru nia I 62 Pru nia I 63 Tšsncííprsetn 64 Pouzdro 65 Vedení 66 Svìrnýprsetn 67 Záv oti vé pouzdro 68 Napníacíšroub 100 F riemníš k 101 Nýetk ulí Oznaèeníceklu Ven lit (01) Pohon(02) Nasatvovací pru niy(03) 10 Samoèinný regulátor tlaku typ ZSN1

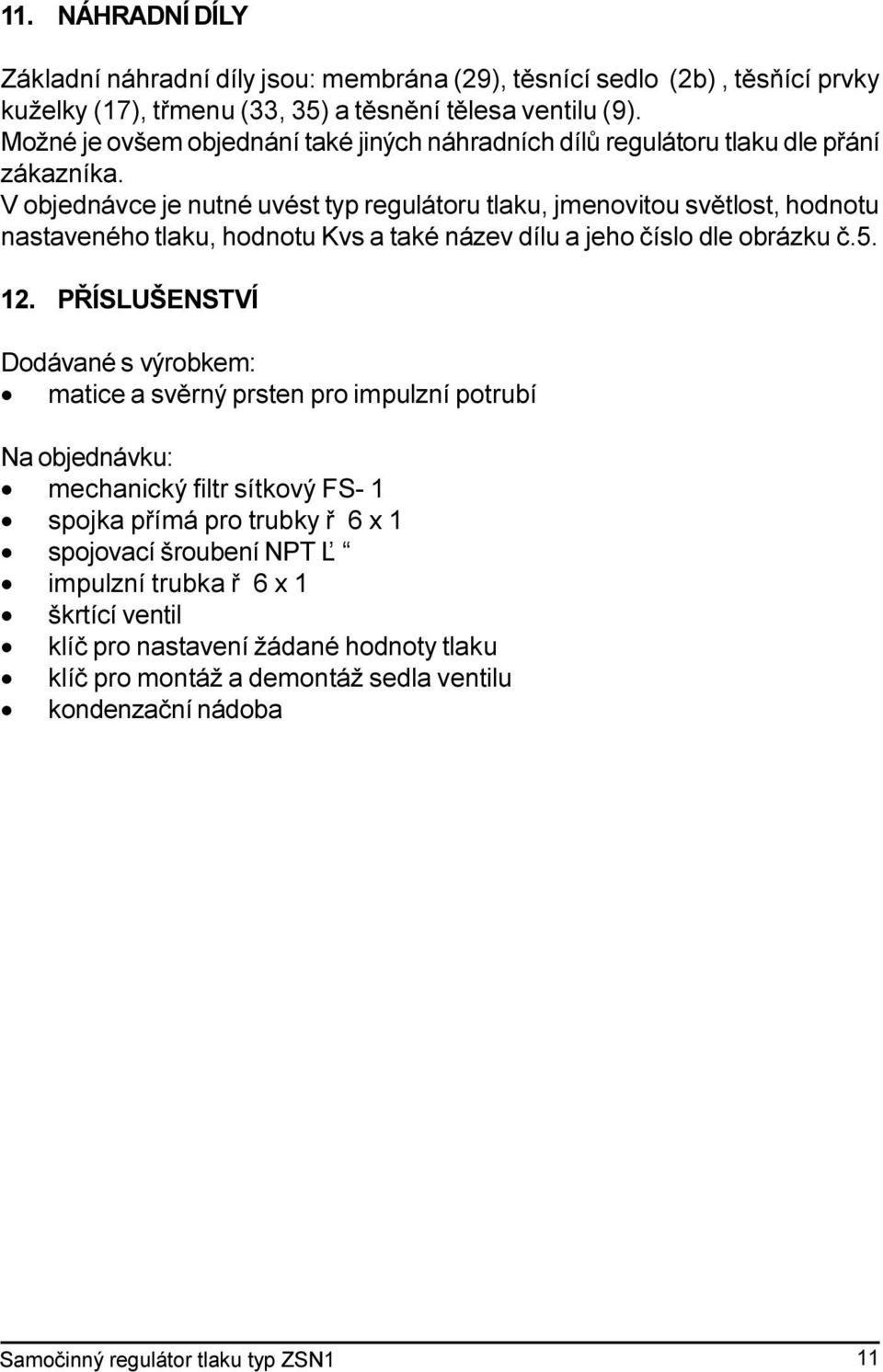

11 11. NÁHRADNÍ DÍLY Základní náhradní díly jsou: membrána (29), tìsnící sedlo (2b), tìsòící prvky kuželky (17), tømenu (33, 35) a tìsnìní tìlesa ventilu (9). Možné je ovšem objednání také jiných náhradních dílù regulátoru tlaku dle pøání zákazníka. V objednávce je nutné uvést typ regulátoru tlaku, jmenovitou svìtlost, hodnotu nastaveného tlaku, hodnotu Kvs a také název dílu a jeho èíslo dle obrázku è PØÍSLUŠENSTVÍ Dodávané s výrobkem: matice a svìrný prsten pro impulzní potrubí Na objednávku: mechanický filtr sítkový FS- 1 spojka pøímá pro trubky ø 6 x 1 spojovací šroubení NPT ¼ impulzní trubka ø 6 x 1 škrtící ventil klíè pro nastavení žádané hodnoty tlaku klíè pro montáž a demontáž sedla ventilu kondenzaèní nádoba Samoèinný regulátor tlaku typ ZSN1 11

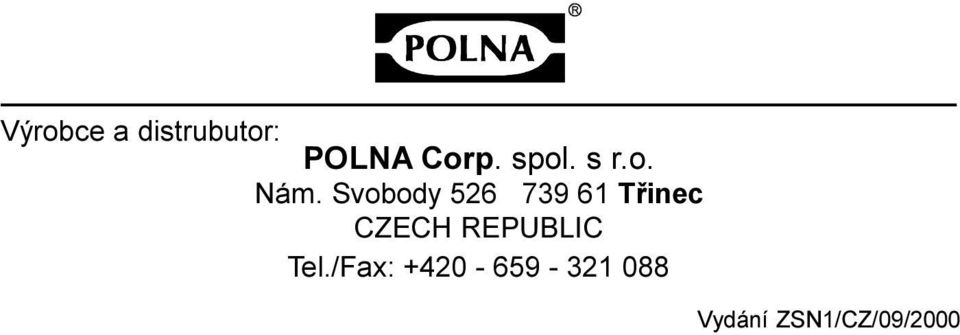

12 Výrobce a distrubutor: POLNA Corp. spol. s r.o. Nám. Svobody Tøinec CZECH REPUBLIC Tel./Fax: Samoèinný Vydání regulátor ZSN1/CZ/09/2000 tlaku typ
