1 instalační manuál C1080BM Box - Instalační manuál VARIANT plus, spol. s.r.o., U Obůrky 5, TŘEBÍČ, tel.: technická linka cctv@variant.cz Tato dokumentace je vytvořena pro potřeby společnosti VARIANT plus, spol. s r.o. a jejích zákazníků. Dokumentace je určena pouze a výhradně pro subjekty s koncesí a jejich řádně proškolené pracovníky. Žádná její část nesmí být dále jakkoli šířena nebo dále zveřejňována bez předchozího písemného souhlasu společnosti VARIANT plus. Přestože bylo vynaloženo veškeré úsilí, aby informace v tomto manuálu byly úplné a přesné, nepřebírá naše firma žádnou odpovědnost v důsledku vzniklých chyb nebo opomenutí. Společnost VARIANT plus si vyhrazuje právo uvést na trh zařízení se změněnými softwarovými nebo hardwarovými vlastnostmi kdykoliv a bez předchozího upozornění. Dokumentace vytvořena dne poslední korekce dne VARIANT plus spol. s r.o. strana 1

2 instalační manuál Obsah 1. POPIS OBECNÝ POPIS HD-SDI FYZICKÝ POPIS KAMERY MONTÁŽNÍ POSTUP ZAPOJENÍ KAMERY NASTAVENÍ VARIFOKÁLNÍHO OBJEKTIVU UPOZORNĚNÍ PRO VENKOVNÍ INSTALACI OSD NASTAVENÍ JEDNOTLIVÉ FUNKCE NASTAVENÍ... 8 strana 2 VARIANT plus spol. s r.o

3 instalační manuál 1. Popis 1.1 obecný popis HD-SDI Box kamery - HD-SDI box kamery jsou určeny pro instalace do vnitřního i venkovního prostředí, ve venkovním prostředí je nutné použít ochranný kamerový kryt s dostatečným IP krytím. Vyznačují se variabilitou typů při stejném provedení a možností výběru libovolného objektivu dle požadavku na instalaci. Technologie HD-SDI - (High Definition Serial Digital Interface) funguje na principu přenosu živého nekomprimovaného digitálního videosignálu s maximálním rozlišením 1920 x 1080 bodů (Full HD) a frekvencí až 25 snímků za sekundu po běžném koaxiálním kabelu. Toto rozlišení je až 6x vyšší než mají analogové kamery a je ekvivalentem k IP kamerám rovnající se 2 Mpix s formátem obrazu 16:9. Tato technologie kombinuje to nejlepší z analogových a IP kamerových systémů. Nabízí vynikající kvalitu obrazu ve všech světelných podmínkách, jako mají analogové kamery se snadností instalace (žádné nastavování IP adress jako u IP technologie) a k tomu přenos obrazu v reálném čase bez zpoždění nebo trhání známého z IP Mpix kamer. Přenos videosignálu z HD-SDI - funguje po standardním koaxiálním kabelu 75Ω, jeho výhodou je tedy snadná instalace nebo možnost využití kabeláže stávající staré instalace analogového systému. Doporučuje se používat kabel RG-59 do vzdálenosti 100m a RG-6U do vzdálenosti 150m. Na větší vzdálenosti je nezbytné použít tzv. opakovač signálu (repeater) nebo převést trasu po optickém kabelu za pomoci příslušných převodníků. Záznam obrazu - se provádí na příslušná HD-SDI DVR, schopná tento nekomprimovaný obraz v plné kvalitě převádět dále na video výstupy (HDMI, DVI, VGA, BNC ), komprimovaný zaznamenávat na diskové pole a zpětně přehrávat. Přístup na DVR je vždy lokální (monitor a USB myš) nebo vzdálený přes internetové prohlížeče a mobilní aplikace. VARIANT plus spol. s r.o. strana 3

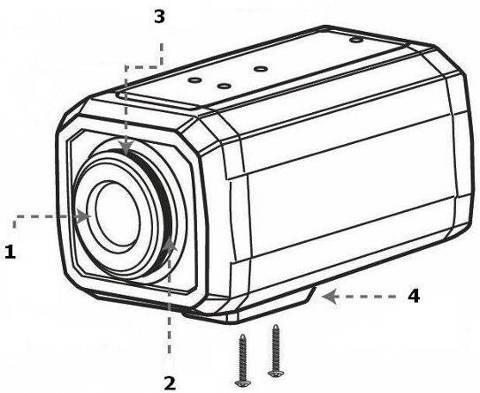

4 instalační manuál 1.2 fyzický popis kamery ilustrační foto 1. ochranný kryt snímače 2. redukce CS závitu pro objektiv 3. adjustační šroub redukce (doladění vzdálenosti snímač-objektiv) 4. montážní konzole (závit) pro upevnění kamery 1. sériový port RS-485/232/digitální výstup 2. konektor napájení (vstup 12V=) 3. RS-485 komunikace 4. video výstup (BNC konektor) 5. OSD menu tlačítka 6. LED kontrolka napájení Poznámka: kamery výrobce Webgate, vybavené sériovým portem RS-485, lze připojit k HD-SDI DVR Webgate a vzdáleně nastavovat jejich OSD menu. Pro tuto komunikaci je nutné propojit kameru a DVR standardním krouceným párem (min. UTP cat.5) a správně nastavit komunikační protokol, rychlost a ID adresu jak v kameře, tak i v samotném DVR. strana 4 VARIANT plus spol. s r.o

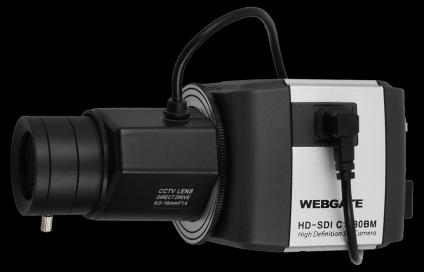

5 instalační manuál 2. Montážní postup Použijte originální přiložené montážní šroubky k upevnění základny konzoly k tělu kamery a dále na místo instalace. Podrobný popis instalace je od výrobce přiložen v balení u každého modelu, různé modely kamer se mohou lišit instalací. 2.1 zapojení kamery 1. videosignál - konektor BNC (VIDEO OUT) připojte po koaxiálním kabelu k HD-SDI DVR nebo za použití aktivního převodníku (HD-SDI do HDMI) přímo do HD monitoru (konektor HDMI). 2. napájení - svorkovnici (POWER INPUT) připojte k napájecímu zdroji 12V=/požadovaný příkon uveden u každého modelu. Toleranční hodnota 10% (12V±1V=). Poznámka: minimální požadované napájení a příkon je nutné dodržet, v opačném případě kamera nebude pracovat správně. Pečlivě dodržujte přiložený manuál výrobce k zapojení a nepřekračujte toleranční hodnoty napájení, v opačném případě může dojít k nevratnému poškození kamery. 2.2 nastavení varifokálního objektivu Sejměte zadní krytku objektivu a přední krytku kamery. Objektiv zašroubováním připevněte k přednímu čelu kamery. Šroubování neprovádějte velkou silou, mohli byste poškodit závit objektivu nebo kamery. V případě objektivu s automatickým řízením clony (DC) připojte kabel řízení clony objektivu zakončený 4-pinovým konektorem ke kameře. Konektor řízení clony se nachází na boku nebo zadním panelu kamery. Sejměte přední krytku objektivu, nastavte ohniskovou vzdálenost objektivu a zaostřete ho. Povolte adjustační šroubek ohniskové vzdálenosti a jeho otáčením kolem osy objektivu nastavte potřebný úhel záběru, stejným způsobem postupujte s druhým adjustačním šroubkem při zaostření objektivu. Oba adjustační šroubky poté znovu dotáhněte, aby vlivem teplotních změn okolního prostředí nedošlo k rozostření objektivu. VARIANT plus spol. s r.o. strana 5

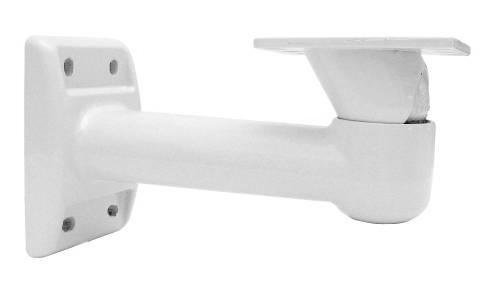

6 instalační manuál 2.3 upozornění pro venkovní instalaci Pro instalaci box kamery do venkovního prostředí použijte k tomu určený ochranný kamerový kryt s vhodným IP krytím. (vyobrazený kryt GL-618 a držák GL-208 s průchodem kabelů). Upozornění: Montáž box kamery do krytu proveďte tak, aby se přední hrana objektivu dotýkala skla kamerového krytu. Snížíte tak nežádoucí odrazy obrazu mezi předním sklem a čočkou objektivu. strana 6 VARIANT plus spol. s r.o

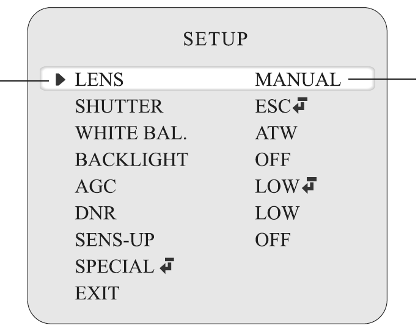

7 instalační manuál 3. OSD nastavení Kamery jsou vybaveny tzv. OSD (On Screen Display nastavení v obrazu kamery), jedná se rozšířenou možnost vlastního nastavení parametrů kamery od jednoduchého vložení názvu do obrazu přes užitečné funkce jako je privátní zóna nebo vyvážení barev až po např. funkce maskování světelných bodů v obraze nebo zesílení zbytkového světla v nočních podmínkách. Tlačítka pro ovládání OSD menu nastavení jsou umístěna na těle kamery. Některé modely mají namísto tlačítek křížový ovladač (joystick), ovládání je do 4 směrů, potvrzení a spuštění OSD menu vyvoláte stiskem joysticku nebo tlačítkem Enter (Set): Pohybovat se mezi jednotlivými položkami Menu lze pomocí tlačítek nahoru a dolů Hodnoty položky menu lze měnit pomocí tlačítek doleva a doprava. Symbol indikuje vnořené menu vstoupit do něj lze pomocí Enter (Set). VARIANT plus spol. s r.o. strana 7

8 instalační manuál 3.1 jednotlivé funkce nastavení Kompletní popis funkcí OSD nastavení v obraze kamery. Jednotlivé modely kamer mají různé možnosti nastavení. Stiskněte tlačítko MENU na těle kamery po dobu minimálně 1 sekundy, zobrazí se OSD menu v obraze. Po dokončení změn v nastavení kamery stiskněte SAVE and EXIT pro uložení, pokud změnu neuložíte a OSD menu opustíte na dobu delší jak 60 sekund, OSD menu bude automaticky vypnuto bez uložení změn. OSD MENU popis ADJUST FOCUSING Stiskněte tlačítko MENU po dobu delší než 1 sekundy, OSD menu se zobrazí na monitoru. LENS DC: automatické nastavení clony MANUAL: manuální nastavení clony DAY Color barevný obraz & B&W černobílý obraz NIGHT Auto Dle intenzity okolního světla, přepne kamera režim automaticky. - LUX LEVEL (LOW, MIDDLE, HIGH) : tato hodnota je nastavitelná pro režim Den & Noc. Jestliže je kamera nastavena na stupeň HIGH, kamera se přepne do režimu Noc (černobílý obraz) při vyšším okolním osvětlení než v režimu MIDDLE nebo LOW. - ANTI HUNT (LOW, MIDDLE, HIGH) : tato hodnota je nastavitelná pro režim Den & Noc. Vyšší hodnota nastavení sníží blikání IR-cut filtrem, způsobené z chybného vyvážení světla v obraze. - DELAY TIME (3 až 30sec) : doba setrvání hodnoty okolního osvětlení pro přepnutí režimu Den & Noc. EXPOSURE BRIGHTNESS (8, 0~20) Slouží k nastavení jasu obrazu. Čím vyšší hodnota nastavena, tím více jasný bude obraz. SHUTTER - Vnitřní: nastaví závěrku na nejlepší kvalitu obrazu ve vnitřním prostředí. - Venkovní: nastaví závěrku na nejlepší kvalitu obrazu ve venkovním prostředí. - Vnitřní-Anti Blur: funkce stabilizace výkonu závěrky ve tmavém vnitřním prostředí, jas sníží minimálně. - Venkovní-Anti Blur: funkce stabilizace výkonu závěrky ve tmavém venkovním prostředí, jas sníží minimálně. - Ruční: manuální rychlost závěrky 1/30 ~ 1/ ANTI- FLICKER DSS (OFF, x2~x10) Odstraňuje problém s blikáním obrazu v důsledku nesouladu s frekvencí vnitřního osvětlení (zářivky apod.). Tato funkce v noci nebo při velmi nízkém osvětlení tzv. hromadí množství světla do jednotlivých obrazových pixelů a poskytuje jasnější obraz videa. Upozornění: čím vyšší hodnota v nastavení bude, tím více bude omezena možnost závěrky kompen- strana 8 VARIANT plus spol. s r.o

9 instalační manuál zovat rychlost pohybu v obraze. AGC (7, 1~10) Zesílení video zisku (zbytkového světla v obraze) na úkor zvýšení hladiny šumu. COLOR AWB - AUTO: Tento režim automaticky upravuje vyvážení bílé barvy od 1700 K ~ K. - PRESET: dejte čtvrtku bílého papíru před kameru a stiskněte tlačítko MENU, funkce vyvážení bílé nastaví vhodné podmínky. Musíte tak učinit tento proces znovu, pokud se stav světla změní. - MANUAL: Uživatel může zvolit teplotu barev mezi 3300 K, 4300 K, 7600 K a R-Gain / B- zesílení. CHROMA Úroveň chromatičnosti barev. (10, 0~20) IMAGE SHARPNESS (5, 0~10) Nastavení ostrosti, čím vyšší hodnota, tím čistší obraz. H-MIRROR Zrcadlové otočení obrazu. V-MIRROR Vertikální převrácení obrazu. Digital ZOOM Digitální zoom (1~16). PRIVACY Nastavení pro zamaskování soukromých zón. - ZONE NO: Podporuje celkem 28 oblastí (0 ~ 27) - ZONE OP: Zda použít nebo ne vybrané oblasti - X, Y-Pos: Nastavení X, Y výchozí poloha oblasti - X, Y-SIZE: Nastavte šířku a výšku prostoru - COLOR (WHT, YEL, CYN, GRN, MAG, RED, BLU, BLK): Vyberte barvu pro zamaskování. - TRANS (0 ~ 4): Nastavte průhlednost zamaskování. WDR BLC SHADING DET SHADING COLOR BAR Před aktivací funkce SHADING, nastavte čtvrtku bílého papíru před kamerou, a povolte SHADING DET. Pokud nebude nastavení provedeno, může dojít ke zkreslení video výstupu. Kompenzuje rozdíly ve světle způsobené čočkou. Chcete-li použít tuto funkci, měli byste spustit nejprve funkci SHADING DET v systémovém menu. Barevné signály v obraze výstupu pro testovací účely (2 typy). Není-li žádná další akce uživatelem, ukazuje asi 1 minutu. Tato 3D funkce kompenzace protisvětla umožňuje vyvážit světlé a tmavé plochy v obraze, které mají být zřetelně vidět společně. - WDR WGT (0 ~ 4): Vyberte směšovací poměr. Čím vyšší hodnota, tím víc se světlá část obrazu se objeví jasněji. Kompenzace protisvětla. - BLC úroveň (nízké, střední, vysoké). - BLC OSD: Zobrazení BLC oblasti na obrazovce. - BLC POS-X, Y: Nastavení X, Y startovní pozice. - BLC SIZ-X, Y: Nastavení šířky a výšky oblasti. - Maska: Pokud je v prostoru velmi světlá část, BLC může tuto část vyjmout z výpočtu kompenzace. - MASK LEVEL (0 ~ 10): Nastavte úroveň jasu pro maskování. HLC High Light Compensation. V případě velmi přesvětlené části uvnitř VARIANT plus spol. s r.o. strana 9

10 instalační manuál ACE (ON, OFF) scény, může kamera maskovat tyto části, a tato část se odstraní z výpočtu pro nastavení expozice. - LEVEL (5, 0 ~ 10): Nastavení úrovně jasu pro maskování. - Barva: maskovací barva. Adaptive Contrast Enhancement. Zvyšuje kvalitu obrazu tím, že zvýší jas tmavých oblastí. DNR Redukce hladiny šumu při nízkém osvětlení. (LOW, MIDDLE, HIGH) FRAMERATE (25Hz, 30Hz) frekvence 60Hz(NTSC) : 30(sn/s) frekvence 50Hz(PAL) : 25(sn/s) SYSTEM MODEL Zobrazení názvu kamery. CAM ID Max. 8 číslic pro název kamery. Podporuje alfanumerické znaky a některé speciální znaky. RS485 ID Nastavení ID adresy pro RS485. VERSION Zobrazuje verzi firmwaru. VIDEO Plné HDTV (BT 709), prokládané (BT 601). RESOLUTION Zobrazuje výstupní rozlišení videa (1080p/720p). DIGITAL OUT Poskytuje řídicí signál pro externí přísvit, který je synchronizovaný se zpracováním obrazu. - Doba trvání (0 ~ 20): Nastavení jednoho cyklu trvání výstupního signálu TTL (jednotka: ms) - Polarita: Nastavte výstupní úroveň signálu TTL. (0: 0V, 1: 3,3V) * Výstupní cyklus dle frekvence 30/25sn/s. BOARDRATE Nastavení RS485 komunikační rychlosti. (9600, 57600) RESET Reset všech nastavení do původních továrních hodnot. EXIT SAVE&EXIT Uložit nastavení a opustit nabídku. EXIT Bez uložení změn v nastavení, opustit nabídku. Pokud změnu neuložíte a OSD menu opustíte na dobu delší jak 60 sekund, OSD menu bude automaticky vypnuto bez uložení změn. Poznámka: tabulky obsahují popis funkcí a jejich možné nastavení pro HD-SDI kamery obecně. Dostupnost funkce a jejich možnosti nastavení se u jednotlivých modelů liší (např. DNR lze nastavit na HIGH/MIDDLE/LOW, u některých modelů jen na ON/OFF). strana 10 VARIANT plus spol. s r.o
