OPTIMALIZACE SOUSTAVY 110 KV, ÍZENÍ ESTIMOVANÝMI HODNOTAMI V REŽIMU ON - LINE

Transkript

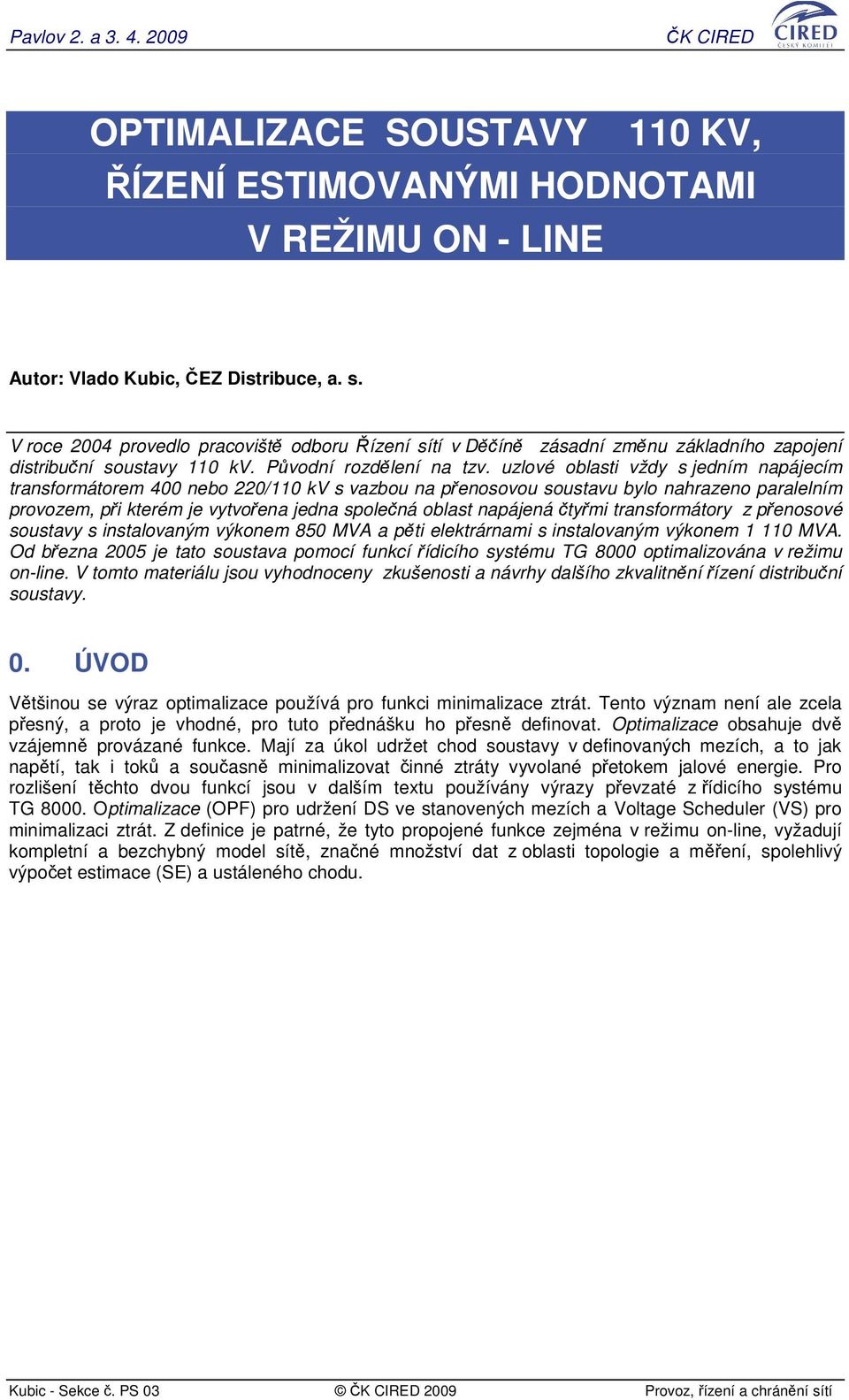

1 Pavlov 2. a OPTIMALIZACE SOUSTAVY 110 KV, ÍZENÍ ESTIMOVANÝMI HODNOTAMI V REŽIMU ON - LINE Autor: Vlado Kubic, EZ Distribuce, a. s. V roce 2004 provedlo pracovišt odboru ízení sítí v Dín zásadní zmnu základního zapojení distribuní soustavy 110 kv. Pvodní rozdlení na tzv. uzlové oblasti vždy s jedním napájecím transformátorem 400 nebo 220/110 kv s vazbou na penosovou soustavu bylo nahrazeno paralelním provozem, pi kterém je vytvoena jedna spolená oblast napájená tymi transformátory z penosové soustavy s instalovaným výkonem 850 MVA a pti elektrárnami s instalovaným výkonem MVA. Od bezna 2005 je tato soustava pomocí funkcí ídicího systému TG 8000 optimalizována v režimu on-line. V tomto materiálu jsou vyhodnoceny zkušenosti a návrhy dalšího zkvalitnní ízení distribuní soustavy. 0. ÚVOD Vtšinou se výraz optimalizace používá pro funkci minimalizace ztrát. Tento význam není ale zcela pesný, a proto je vhodné, pro tuto pednášku ho pesn definovat. Optimalizace obsahuje dv vzájemn provázané funkce. Mají za úkol udržet chod soustavy v definovaných mezích, a to jak naptí, tak i tok a souasn minimalizovat inné ztráty vyvolané petokem jalové energie. Pro rozlišení tchto dvou funkcí jsou v dalším textu používány výrazy pevzaté z ídicího systému TG Optimalizace (OPF) pro udržení DS ve stanovených mezích a Voltage Scheduler (VS) pro minimalizaci ztrát. Z definice je patrné, že tyto propojené funkce zejména v režimu on-line, vyžadují kompletní a bezchybný model sít, znané množství dat z oblasti topologie a mení, spolehlivý výpoet estimace (SE) a ustáleného chodu. Kubic - Sekce. PS Provoz, ízení a chránní sítí

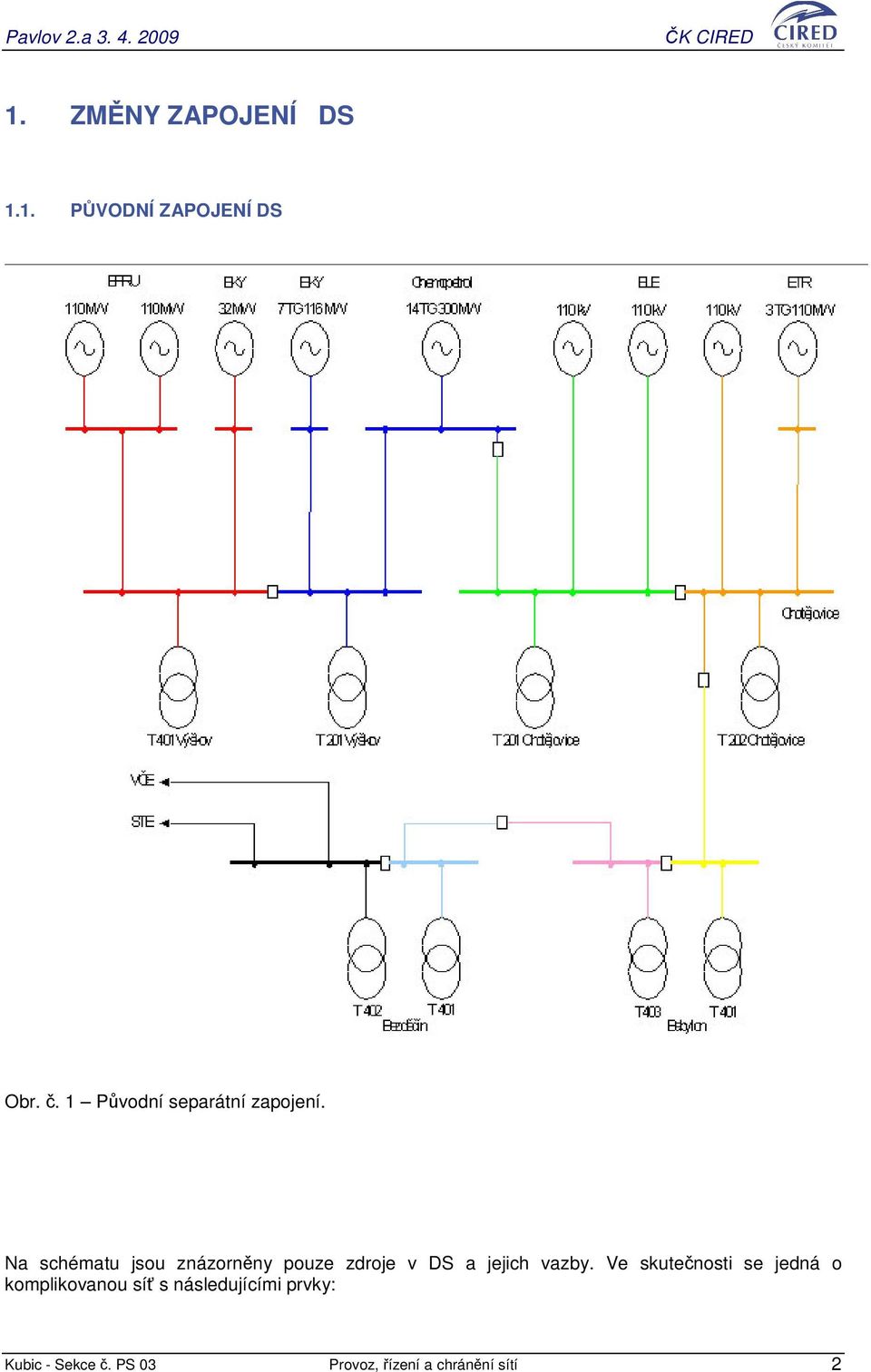

2 1. ZMNY ZAPOJENÍ DS 1.1. PVODNÍ ZAPOJENÍ DS Obr.. 1 Pvodní separátní zapojení. Na schématu jsou znázornny pouze zdroje v DS a jejich vazby. Ve skutenosti se jedná o komplikovanou sí s následujícími prvky: Kubic - Sekce. PS 03 Provoz, ízení a chránní sítí 2

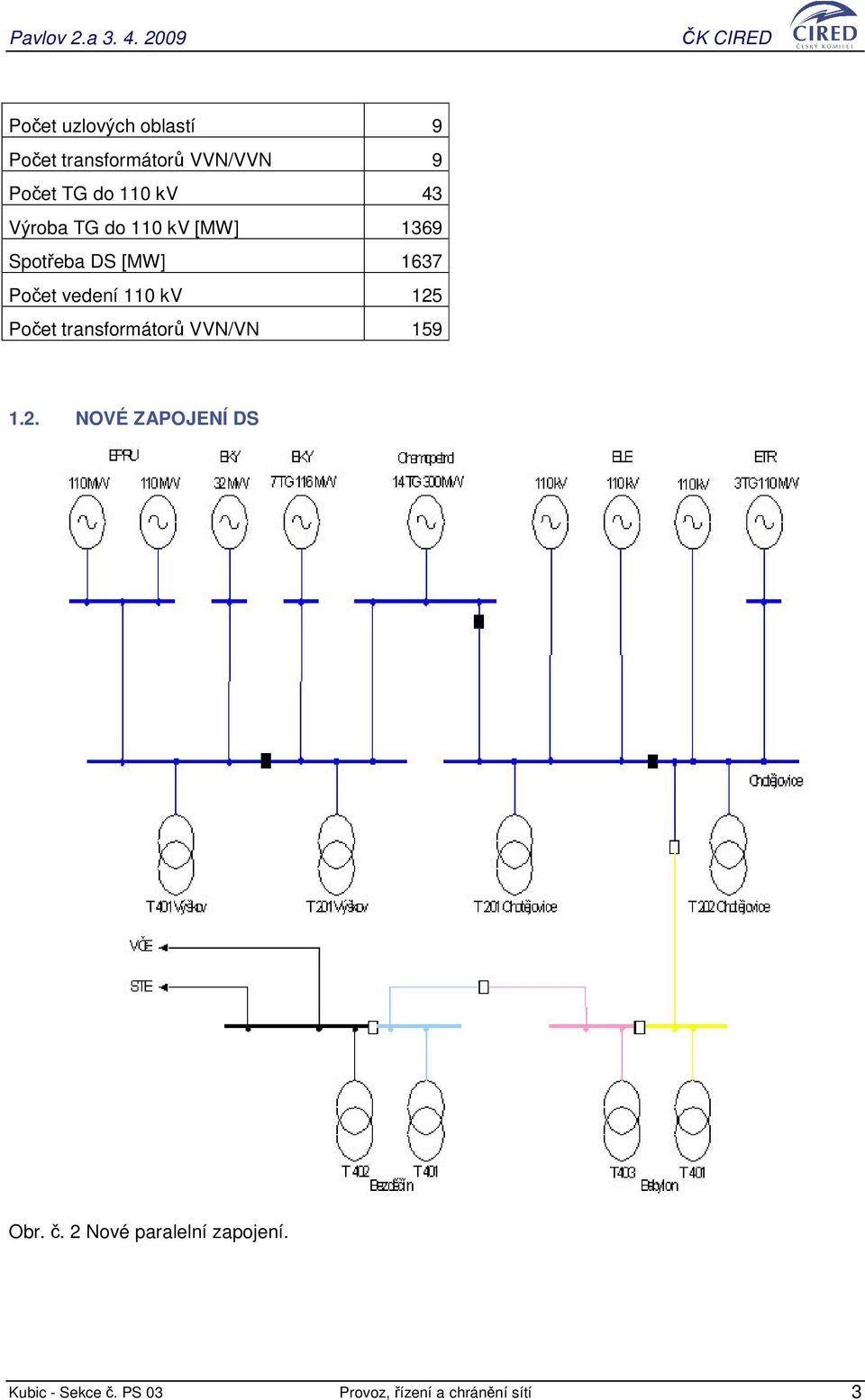

3 Poet uzlových oblastí 9 Poet transformátor VVN/VVN 9 Poet TG do 110 kv 43 Výroba TG do 110 kv [MW] 1369 Spoteba DS [MW] 1637 Poet vedení 110 kv 125 Poet transformátor VVN/VN NOVÉ ZAPOJENÍ DS Obr.. 2 Nové paralelní zapojení. Kubic - Sekce. PS 03 Provoz, ízení a chránní sítí 3

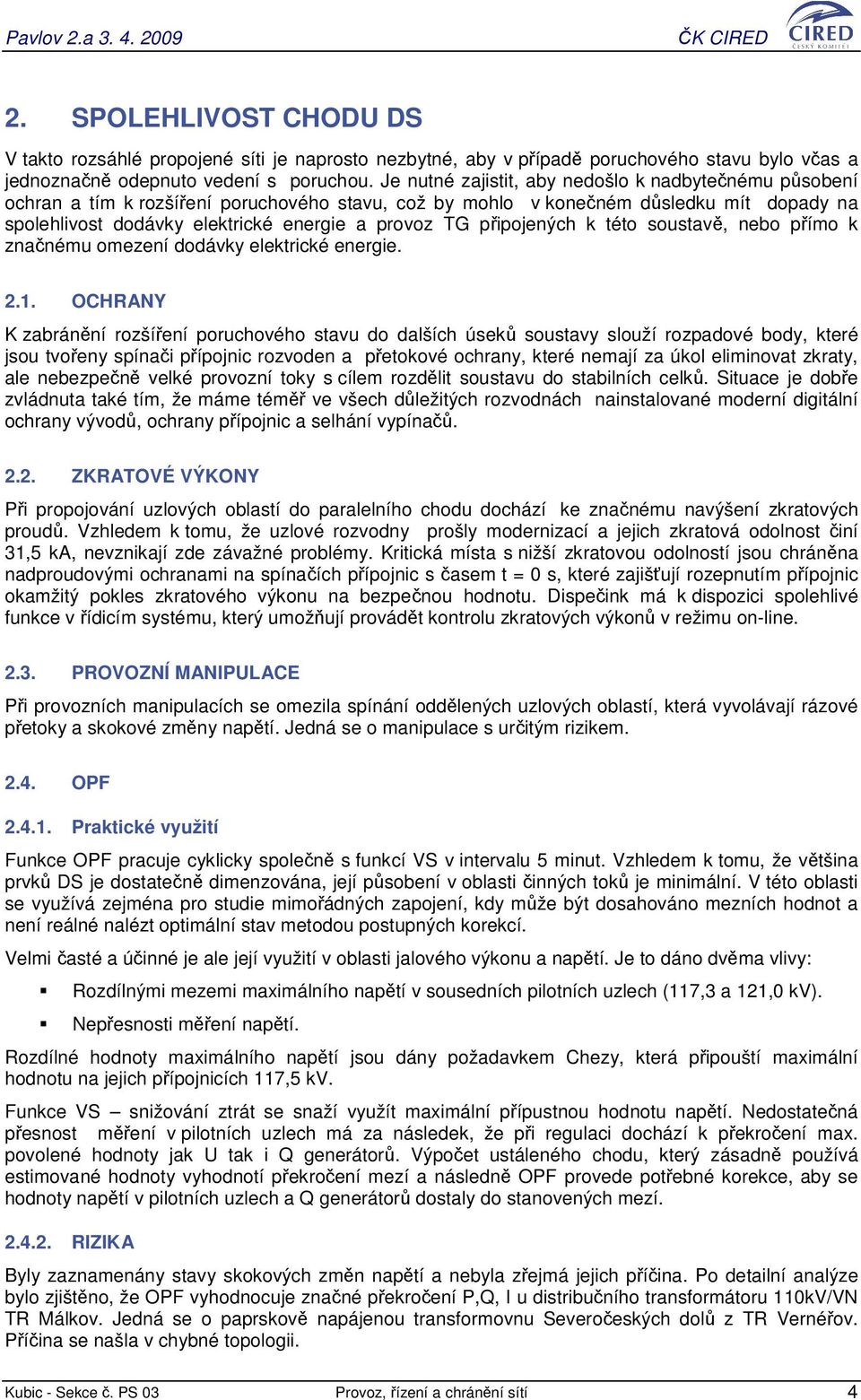

4 2. SPOLEHLIVOST CHODU DS V takto rozsáhlé propojené síti je naprosto nezbytné, aby v pípad poruchového stavu bylo vas a jednoznan odepnuto vedení s poruchou. Je nutné zajistit, aby nedošlo k nadbytenému psobení ochran a tím k rozšíení poruchového stavu, což by mohlo v koneném dsledku mít dopady na spolehlivost dodávky elektrické energie a provoz TG pipojených k této soustav, nebo pímo k znanému omezení dodávky elektrické energie OCHRANY K zabránní rozšíení poruchového stavu do dalších úsek soustavy slouží rozpadové body, které jsou tvoeny spínai pípojnic rozvoden a petokové ochrany, které nemají za úkol eliminovat zkraty, ale nebezpen velké provozní toky s cílem rozdlit soustavu do stabilních celk. Situace je dobe zvládnuta také tím, že máme tém ve všech dležitých rozvodnách nainstalované moderní digitální ochrany vývod, ochrany pípojnic a selhání vypína ZKRATOVÉ VÝKONY Pi propojování uzlových oblastí do paralelního chodu dochází ke znanému navýšení zkratových proud. Vzhledem k tomu, že uzlové rozvodny prošly modernizací a jejich zkratová odolnost iní 31,5 ka, nevznikají zde závažné problémy. Kritická místa s nižší zkratovou odolností jsou chránna nadproudovými ochranami na spínaích pípojnic s asem t = 0 s, které zajišují rozepnutím pípojnic okamžitý pokles zkratového výkonu na bezpenou hodnotu. Dispeink má k dispozici spolehlivé funkce v ídicím systému, který umožují provádt kontrolu zkratových výkon v režimu on-line PROVOZNÍ MANIPULACE Pi provozních manipulacích se omezila spínání oddlených uzlových oblastí, která vyvolávají rázové petoky a skokové zmny naptí. Jedná se o manipulace s uritým rizikem OPF Praktické využití Funkce OPF pracuje cyklicky spolen s funkcí VS v intervalu 5 minut. Vzhledem k tomu, že vtšina prvk DS je dostaten dimenzována, její psobení v oblasti inných tok je minimální. V této oblasti se využívá zejména pro studie mimoádných zapojení, kdy mže být dosahováno mezních hodnot a není reálné nalézt optimální stav metodou postupných korekcí. Velmi asté a úinné je ale její využití v oblasti jalového výkonu a naptí. Je to dáno dvma vlivy: Rozdílnými mezemi maximálního naptí v sousedních pilotních uzlech (117,3 a 121,0 kv). Nepesnosti mení naptí. Rozdílné hodnoty maximálního naptí jsou dány požadavkem Chezy, která pipouští maximální hodnotu na jejich pípojnicích 117,5 kv. Funkce VS snižování ztrát se snaží využít maximální pípustnou hodnotu naptí. Nedostatená pesnost mení v pilotních uzlech má za následek, že pi regulaci dochází k pekroení max. povolené hodnoty jak U tak i Q generátor. Výpoet ustáleného chodu, který zásadn používá estimované hodnoty vyhodnotí pekroení mezí a následn OPF provede potebné korekce, aby se hodnoty naptí v pilotních uzlech a Q generátor dostaly do stanovených mezí RIZIKA Byly zaznamenány stavy skokových zmn naptí a nebyla zejmá jejich píina. Po detailní analýze bylo zjištno, že OPF vyhodnocuje znané pekroení P,Q, I u distribuního transformátoru 110kV/VN TR Málkov. Jedná se o paprskov napájenou transformovnu Severoeských dol z TR Vernéov. Píina se našla v chybné topologii. Kubic - Sekce. PS 03 Provoz, ízení a chránní sítí 4

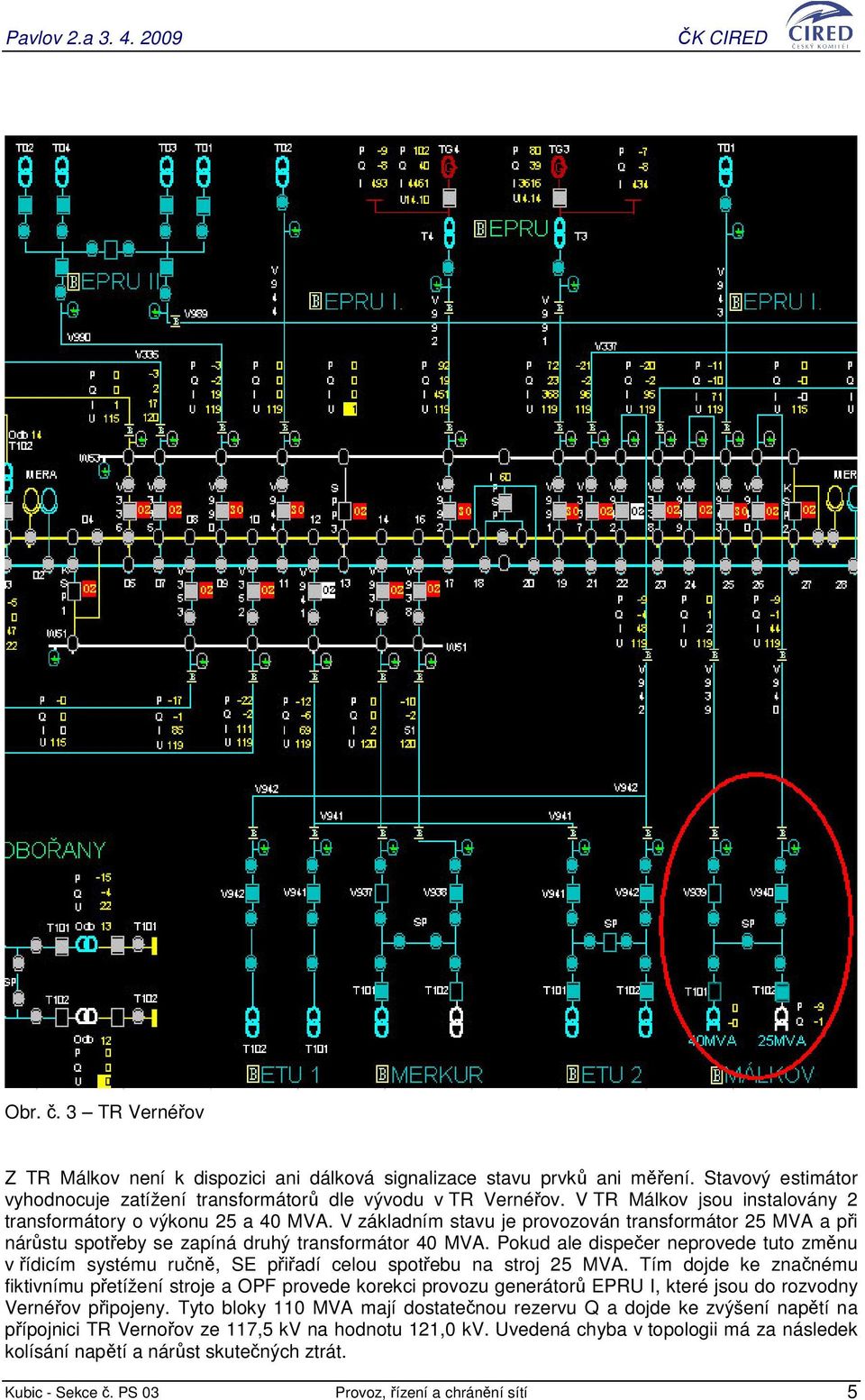

5 Obr.. 3 TR Vernéov Z TR Málkov není k dispozici ani dálková signalizace stavu prvk ani mení. Stavový estimátor vyhodnocuje zatížení transformátor dle vývodu v TR Vernéov. V TR Málkov jsou instalovány 2 transformátory o výkonu 25 a 40 MVA. V základním stavu je provozován transformátor 25 MVA a pi nárstu spoteby se zapíná druhý transformátor 40 MVA. Pokud ale dispeer neprovede tuto zmnu v ídicím systému run, SE piadí celou spotebu na stroj 25 MVA. Tím dojde ke znanému fiktivnímu petížení stroje a OPF provede korekci provozu generátor EPRU I, které jsou do rozvodny Vernéov pipojeny. Tyto bloky 110 MVA mají dostatenou rezervu Q a dojde ke zvýšení naptí na pípojnici TR Vernoov ze 117,5 kv na hodnotu 121,0 kv. Uvedená chyba v topologii má za následek kolísání naptí a nárst skutených ztrát. Kubic - Sekce. PS 03 Provoz, ízení a chránní sítí 5

6 Obr.. 4 TR Málkov chybná topologie Shrnutí OPF Chybám v topologii je nutné zabránit. Máme nkolik možností, jak tento problém ešit. Organizaní - obsluha transformovny a dispeer musí dsledn dodržovat pravidla ízení DS. Odstranit z modelu DS všechny transformátory 110/VN, u kterých není zajištno mení a signalizace. Nastavit u nesignalizovaných prvk vyšší meze, než je možné reáln dosáhnout. Doplnit ídicí systém estimací topologie. Organizaní opatení lze zajistit okamžit a bez náklad, ale nelze pedpokládat, že bude dostaten efektivní. Funkce estimace topologie zajistí vždy korektní chování PAS související se zmnami zapojení DS. Ovšem jedná se o nákladnou záležitost a její doplnní do již provozovaného sytému mže být znan komplikované a finann nároné. V uvedeném konkrétním pípad, kde chyba topologie vznikla koncovém bod sít, ale nemá využití. Pro tyto pípady se jeví jako nejvhodnjší ešení nastavení mezí ve výši, která nebude dosažena. Je ale potom nutné vnovat tmto prvkm soustavy patinou pozornost. Kubic - Sekce. PS 03 Provoz, ízení a chránní sítí 6

7 Velmi dležitou souástí OPF je nastavení mezí. Je nutné si uvdomit, že se jedná o naprosto odlišnou situaci od SCADA, kde meze jsou statické, nemusí být vzájemn provázané, protože v pípad jejich dosažení slouží jako výstraha provozním zamstnancm, kteí provedou patiný zásah dle pracovního postupu. U funkcí PAS ovlivují stanovené meze výsledky ešení a u funkcí OPF a VS on line pímo chod DS. V tomto pípad musí být meze správn nastaveny nejen z pohledu jednotlivých prvk, ale musí být vzájemn provázány a musí se dle provozních stav v nkterých pípadech mnit. Pokud by nebyly dodrženy tyto zásady, docházelo by k chybným výsledkm se všemi dopady do živé sít nebo k tomu, že OPF nenalezne ešení a dojde k jeho zablokování. Mezemi pro funkci OPF se ovlivuje chod DS, a proto není vhodné, aby jejich zmny provádli pouze pracovníci ASD, ale potebné znalosti musí mít také pímý uživatel, tedy píprava dispeerského ízení a dispeer VYHODNOCENÍ SPOLEHLIVOSTI Po celou dobu nového zapojení nedošlo ani jednou k poruchovému rozpojení paralelního provozu. Byly dobe zvládnuty všechny i mimoádné provozní stavy bez petžování prvk a požadovaná hodnota naptí byla trvale udržována ve všech bodech DS. Pi vypínání exponovaných vedení 400 a 220 kv se nepistupovalo k plánovanému rozpojení paralelního provozu, ale bylo rozhodnuto, že pípadné poruchové stavy budou ešeny ídicím systémem, ochranami a automatikami dlení. Lze konstatovat, že paralelní provoz a funkce OPF on-line pinesly podstatné zvýšení spolehlivosti provozu DS. I v pípad rozsáhlého poruchového stavu, kdy by došlo k výpadku tech transformátor 400/220/110 kv a k odstávce padesáti procent výroby, nedojde k perušení dodávky elektrické energie zákazníkm. 3. VS - SNIŽOVÁNÍ ZTRÁT Od paralelního provozu jsme oekávali krom zvýšení spolehlivosti také snížení ztrát. V této stati je porovnáván oekávaný výsledek s reálným snížením. Studie byly provádny pi zatížení, které se blížilo ronímu maximu a inilo MW. Pi tomto zatížení a pvodním zapojení inily ztráty 15,7 MW. Provést exaktní vyhodnocení skuteného snížení ztrát je velmi obtížn. Porovnání pedpokládaných hodnot ve studiích, pop. hodnot dosahovaných v minulosti v konkrétním zapojení a zatížení DS se souasným stavem není možné, protože nelze zaruit naprosto stejné výchozí podmínky. Nelze použít ani dlouhodobé hodnoty z elektrické práce, protože v prbhu roku se znan mní zapojení DS a zdroje nemají stejné dodávky energie. Zásadní vliv na velikost snížení ztrát má také výchozí stav DS. Pokud je sí provozována neefektivn, nasazením funkce VS mže být dosaženo snížení ztrát až o 25%. V opaném pípad, když se dispeink snaží ztráty snižovat, je efekt menší. Je ale zajištno, že funkce VS zabrání stavm neefektivního provozování sít, ke kterému by u komplikovaných paralelních provoz bez této kontroly docházelo. Také je nutné mít na zeteli, že oekávanou zmnu, zmenšení ztrát, je možné pozorovat jenom pi prvním výpotu a regulaním zásahu. Další velké zmny je možné indikovat pouze po podstatné zmn topologie DS a nebo pi velké zmn zatížení. Pokud by funkce VS vykazovala snižování ztrát každý výpoet, jednalo by se pravdpodobn o situaci, kdy výsledky stavového estimátoru nejsou spolehlivé a oscilují. Pro snížení ztrát byly použity souasn následující metody: Rekonfigurace sít. Omezení kolísání naptí. Funkce VS. Využití tchto metod nemlo v soustav stejné možnosti, proto není možné výsledky metod vzájemn porovnávat. Kubic - Sekce. PS 03 Provoz, ízení a chránní sítí 7

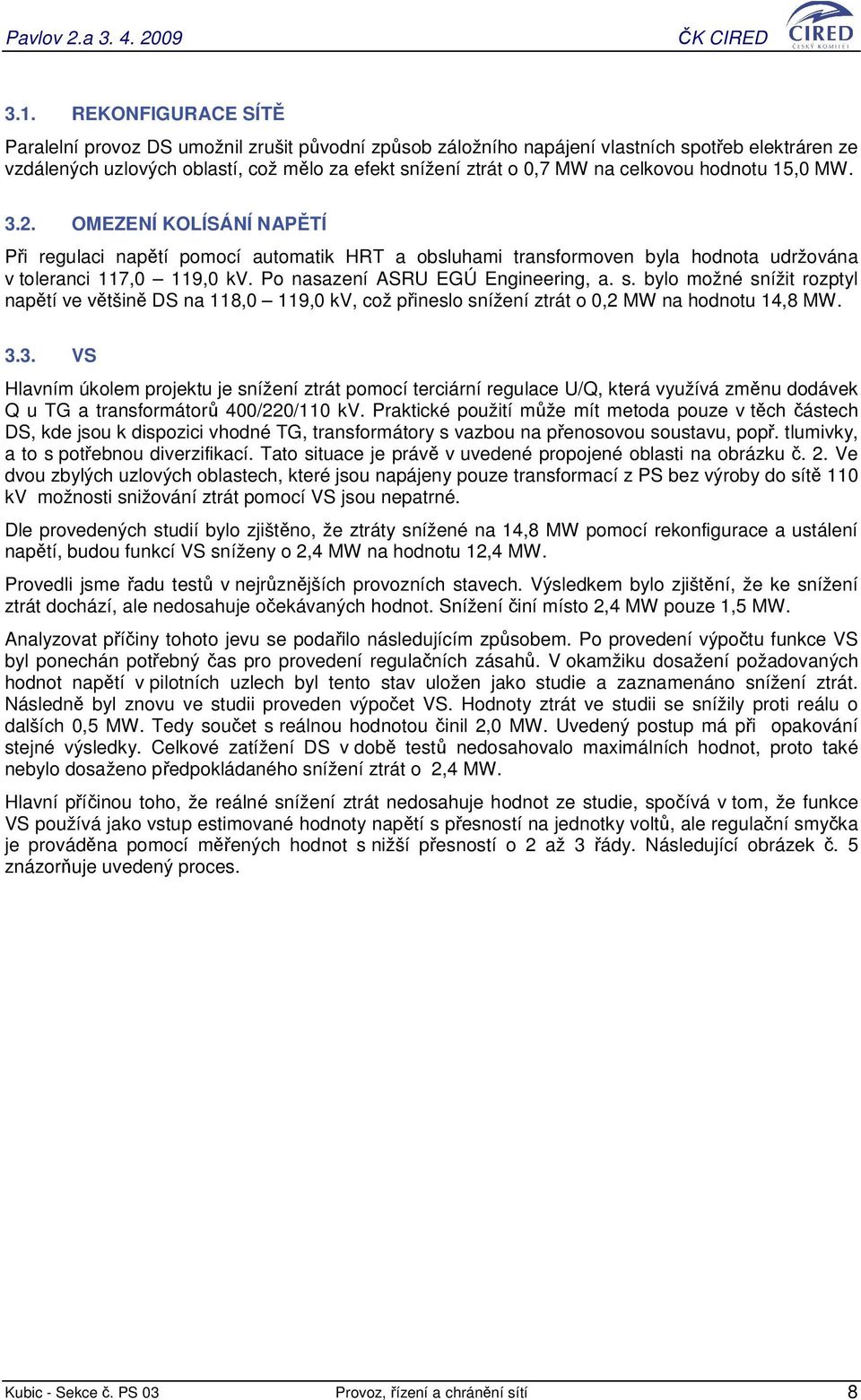

8 3.1. REKONFIGURACE SÍT Paralelní provoz DS umožnil zrušit pvodní zpsob záložního napájení vlastních spoteb elektráren ze vzdálených uzlových oblastí, což mlo za efekt snížení ztrát o 0,7 MW na celkovou hodnotu 15,0 MW OMEZENÍ KOLÍSÁNÍ NAPTÍ Pi regulaci naptí pomocí automatik HRT a obsluhami transformoven byla hodnota udržována v toleranci 117,0 119,0 kv. Po nasazení ASRU EGÚ Engineering, a. s. bylo možné snížit rozptyl naptí ve vtšin DS na 118,0 119,0 kv, což pineslo snížení ztrát o 0,2 MW na hodnotu 14,8 MW VS Hlavním úkolem projektu je snížení ztrát pomocí terciární regulace U/Q, která využívá zmnu dodávek Q u TG a transformátor 400/220/110 kv. Praktické použití mže mít metoda pouze v tch ástech DS, kde jsou k dispozici vhodné TG, transformátory s vazbou na penosovou soustavu, pop. tlumivky, a to s potebnou diverzifikací. Tato situace je práv v uvedené propojené oblasti na obrázku. 2. Ve dvou zbylých uzlových oblastech, které jsou napájeny pouze transformací z PS bez výroby do sít 110 kv možnosti snižování ztrát pomocí VS jsou nepatrné. Dle provedených studií bylo zjištno, že ztráty snížené na 14,8 MW pomocí rekonfigurace a ustálení naptí, budou funkcí VS sníženy o 2,4 MW na hodnotu 12,4 MW. Provedli jsme adu test v nejrznjších provozních stavech. Výsledkem bylo zjištní, že ke snížení ztrát dochází, ale nedosahuje oekávaných hodnot. Snížení iní místo 2,4 MW pouze 1,5 MW. Analyzovat píiny tohoto jevu se podailo následujícím zpsobem. Po provedení výpotu funkce VS byl ponechán potebný as pro provedení regulaních zásah. V okamžiku dosažení požadovaných hodnot naptí v pilotních uzlech byl tento stav uložen jako studie a zaznamenáno snížení ztrát. Následn byl znovu ve studii proveden výpoet VS. Hodnoty ztrát ve studii se snížily proti reálu o dalších 0,5 MW. Tedy souet s reálnou hodnotou inil 2,0 MW. Uvedený postup má pi opakování stejné výsledky. Celkové zatížení DS v dob test nedosahovalo maximálních hodnot, proto také nebylo dosaženo pedpokládaného snížení ztrát o 2,4 MW. Hlavní píinou toho, že reálné snížení ztrát nedosahuje hodnot ze studie, spoívá v tom, že funkce VS používá jako vstup estimované hodnoty naptí s pesností na jednotky volt, ale regulaní smyka je provádna pomocí mených hodnot s nižší pesností o 2 až 3 ády. Následující obrázek. 5 znázoruje uvedený proces. Kubic - Sekce. PS 03 Provoz, ízení a chránní sítí 8

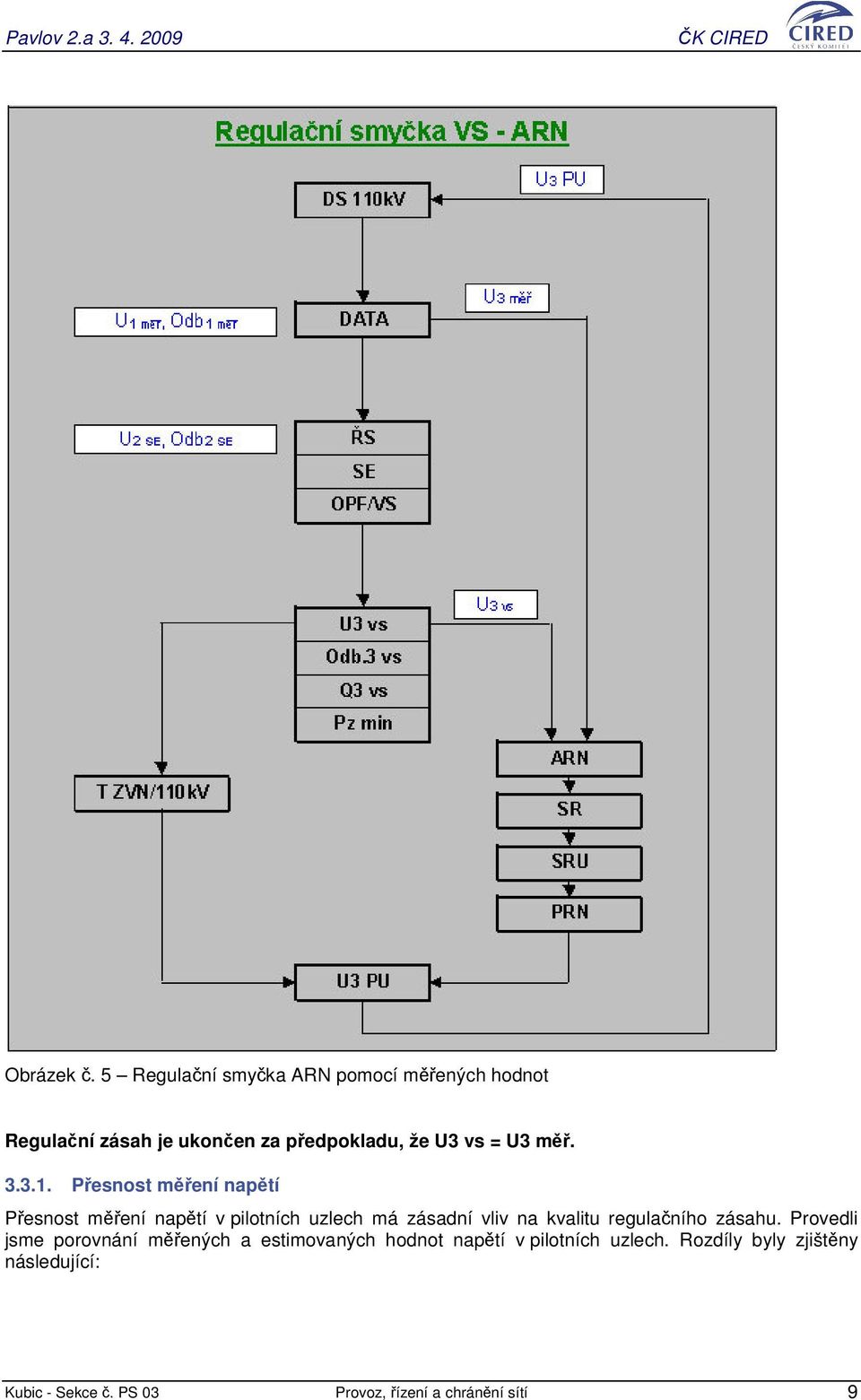

9 Obrázek. 5 Regulaní smyka ARN pomocí mených hodnot Regulaní zásah je ukonen za pedpokladu, že U3 vs = U3 m Pesnost mení naptí Pesnost mení naptí v pilotních uzlech má zásadní vliv na kvalitu regulaního zásahu. Provedli jsme porovnání mených a estimovaných hodnot naptí v pilotních uzlech. Rozdíly byly zjištny následující: Kubic - Sekce. PS 03 Provoz, ízení a chránní sítí 9

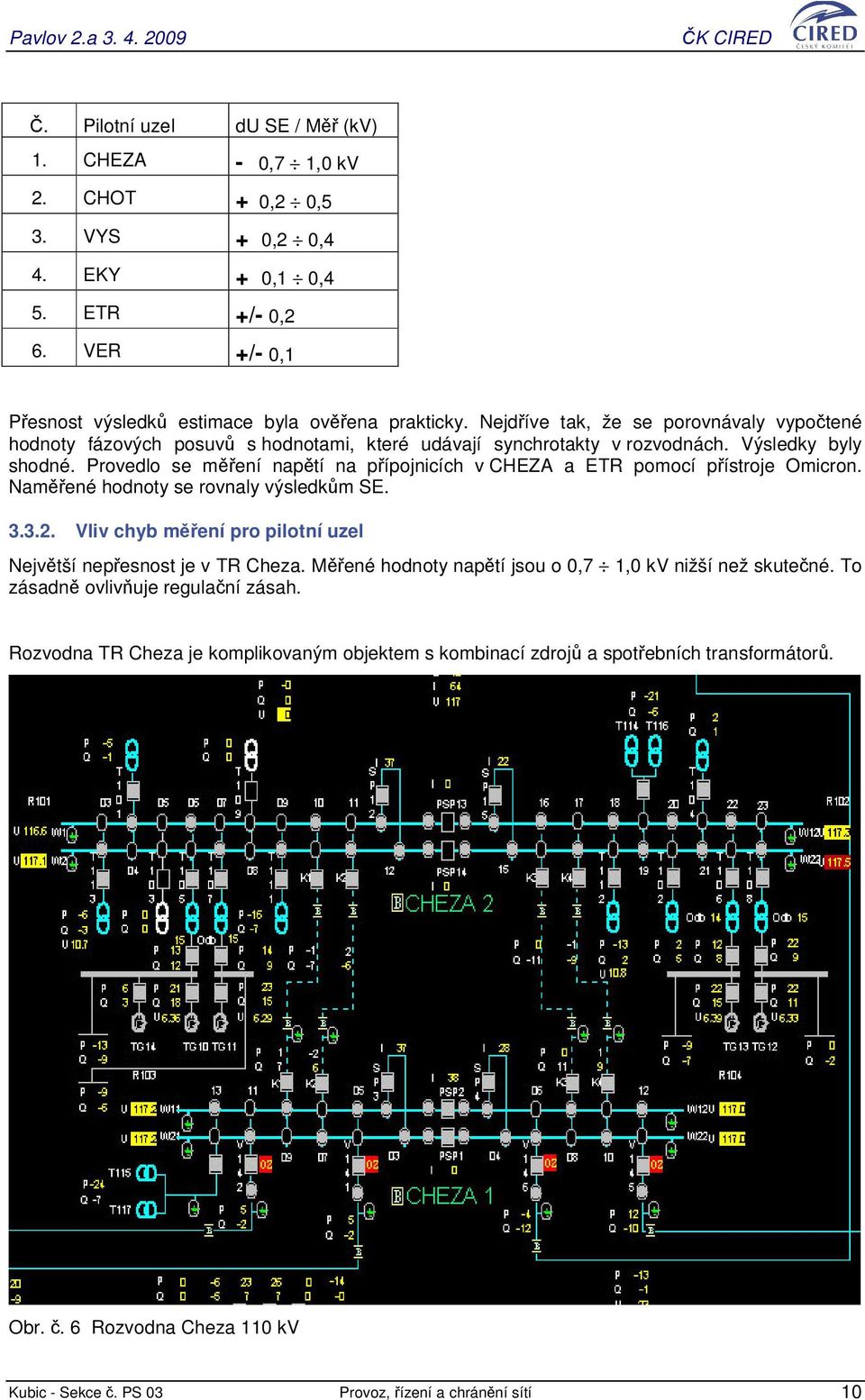

10 . Pilotní uzel du SE / M (kv) 1. CHEZA - 0,7 1,0 kv 2. CHOT + 0,2 0,5 3. VYS + 0,2 0,4 4. EKY + 0,1 0,4 5. ETR +/- 0,2 6. VER +/- 0,1 Pesnost výsledk estimace byla ovena prakticky. Nejdíve tak, že se porovnávaly vypotené hodnoty fázových posuv s hodnotami, které udávají synchrotakty v rozvodnách. Výsledky byly shodné. Provedlo se mení naptí na pípojnicích v CHEZA a ETR pomocí pístroje Omicron. Namené hodnoty se rovnaly výsledkm SE Vliv chyb mení pro pilotní uzel Nejvtší nepesnost je v TR Cheza. Mené hodnoty naptí jsou o 0,7 1,0 kv nižší než skutené. To zásadn ovlivuje regulaní zásah. Rozvodna TR Cheza je komplikovaným objektem s kombinací zdroj a spotebních transformátor. Obr.. 6 Rozvodna Cheza 110 kv Kubic - Sekce. PS 03 Provoz, ízení a chránní sítí 10

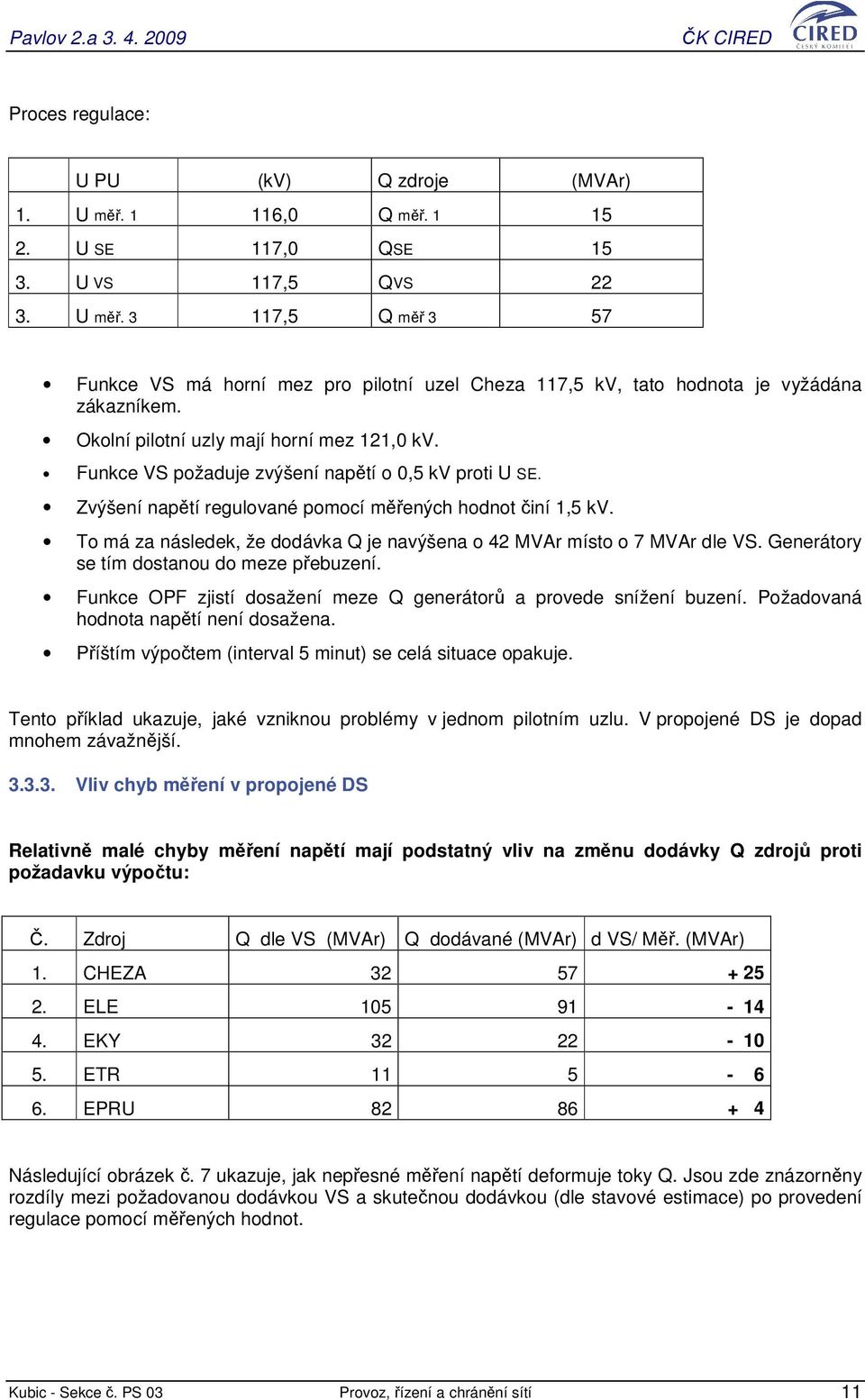

11 Proces regulace: U PU (kv) Q zdroje (MVAr) 1. U m ,0 Q m U SE 117,0 QSE U VS 117,5 QVS U m ,5 Q m 3 57 Funkce VS má horní mez pro pilotní uzel Cheza 117,5 kv, tato hodnota je vyžádána zákazníkem. Okolní pilotní uzly mají horní mez 121,0 kv. Funkce VS požaduje zvýšení naptí o 0,5 kv proti U SE. Zvýšení naptí regulované pomocí mených hodnot iní 1,5 kv. To má za následek, že dodávka Q je navýšena o 42 MVAr místo o 7 MVAr dle VS. Generátory se tím dostanou do meze pebuzení. Funkce OPF zjistí dosažení meze Q generátor a provede snížení buzení. Požadovaná hodnota naptí není dosažena. Píštím výpotem (interval 5 minut) se celá situace opakuje. Tento píklad ukazuje, jaké vzniknou problémy v jednom pilotním uzlu. V propojené DS je dopad mnohem závažnjší Vliv chyb mení v propojené DS Relativn malé chyby mení naptí mají podstatný vliv na zmnu dodávky Q zdroj proti požadavku výpotu:. Zdroj Q dle VS (MVAr) Q dodávané (MVAr) d VS/ M. (MVAr) 1. CHEZA ELE EKY ETR EPRU Následující obrázek. 7 ukazuje, jak nepesné mení naptí deformuje toky Q. Jsou zde znázornny rozdíly mezi požadovanou dodávkou VS a skutenou dodávkou (dle stavové estimace) po provedení regulace pomocí mených hodnot. Kubic - Sekce. PS 03 Provoz, ízení a chránní sítí 11

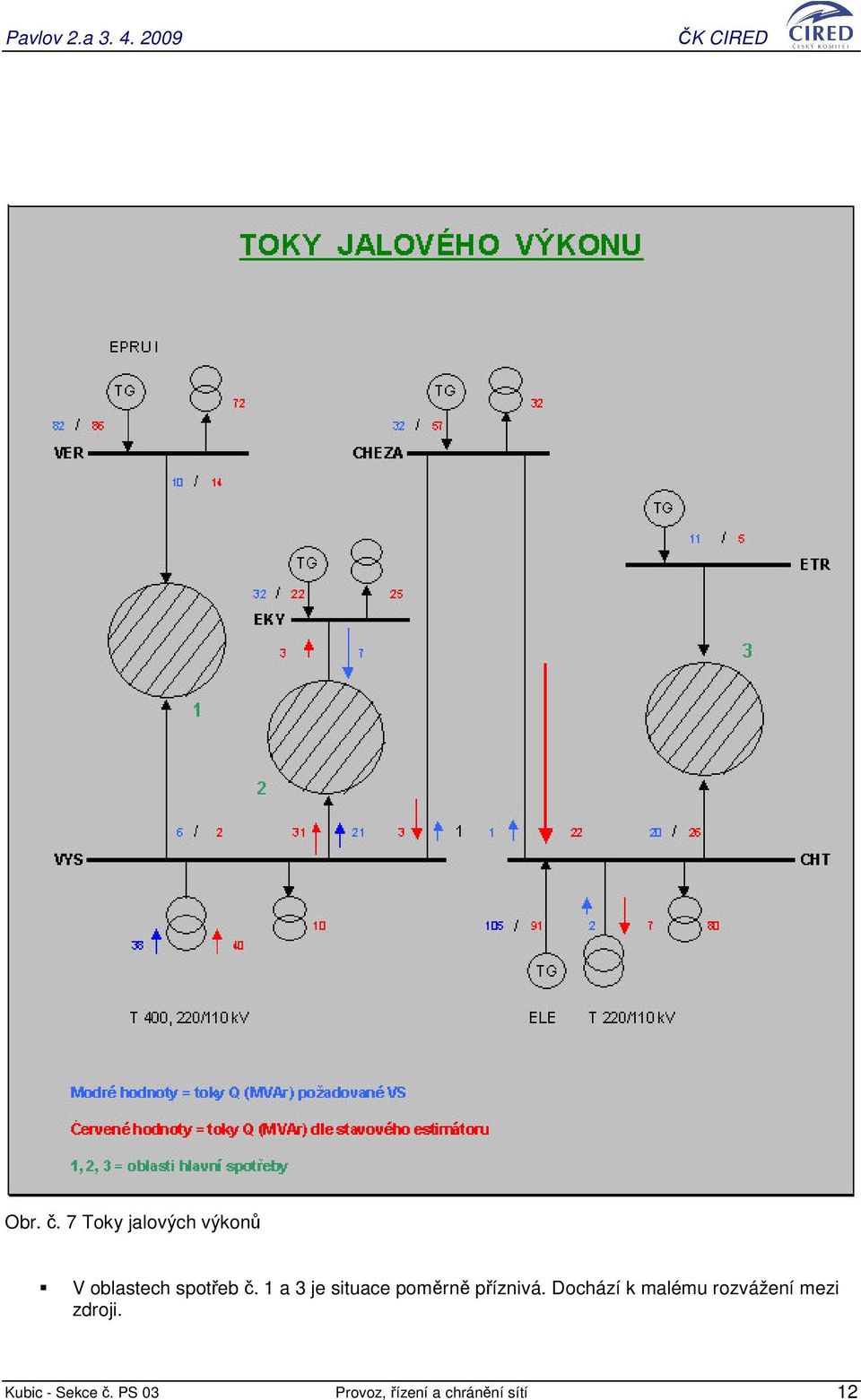

12 Obr.. 7 Toky jalových výkon V oblastech spoteb. 1 a 3 je situace pomrn píznivá. Dochází k malému rozvážení mezi zdroji. Kubic - Sekce. PS 03 Provoz, ízení a chránní sítí 12

13 V oblasti. 2 je situace již podstatn horší, protože elektrárna Komoany místo aby dodávala Q do místa spoteby, je sama spotebitelem. Jalová energie pitéká z penosové soustavy a dotuje spotebu na pípojnici zdroje. Nejhorší situace je mezi pilotními uzly Cheza a Chotjovice. To je dáno tím, že v PU Cheza je mená hodnota trvale o 0,7 1,0 kv nižší, kdežto v PU Chotjovice je o 0,2 0,5 kv vyšší. Dochází k tomu, že dodávka Q od zdroj v Cheze je znan vyšší, než požaduje VS a v ELE je tomu naopak. Výsledek je ten, že místo aby zdroje v Cheze kryly pouze místní spotebu, petéká jalová energie až do PU Chotjovice a dále do PS. Dsledky tohoto stavu: Snížení ztrát je nižší než jaké by mohlo být. Vytváí se podmínky pro pekraování mezí tok a naptí ve vtvích, které nejsou vyvolány dji v síti, ale tyto stavy iniciuje sám ídicí systém. Dochází k nadbyteným regulaním zásahm a kolísání naptí. 4. MOŽNOSTI ODSTRANNÍ VLIVU CHYB MENÍ Chyby v mení naptí v pilotních uzlech degradují možnosti funkce VS. Tento problém je možné ešit temi hlavními zpsoby ZPESNNÍ MENÍ Výsledná hodnota naptí je ovlivována etzcem: tídou pesnosti TV, kritériem du/dt digitálních pevodníku, kritériem du koncentrátoru. Dle použitých prvk a jejich pesnosti, jakou zaruují výrobci není reálné dosáhnout vtší pesnosti než 1%. To znamená, že chyba mže být vtší než 1 kv, což pináší výše popsané problémy. Protože výrobce uvádí max. pípustnou chybu, která je ale ve skutenosti obvykle menší, nelze pedem stanovit jak velká chyba bude. Znané rozdíly v pesnosti u jednotlivých pilotních uzl mžou být také zpsobeny náhodným soutem +/- tolerancí všech prvk. Z toho vyplývá, že nemá smysl kontrolovat kvalitu mení plošn, ale zamit se pouze na prvky, které ovlivují regulaci a vykazují podstatné rozdíly proti výsledkm estimace. Provedení kontroly není jednoduchou záležitostí. Vyžaduje spolupráci odborník jak na stran provozovatele ídícího systému tak i zdroje a specielní mící zaízení. Práce se skládá z podrobné pípravy, mení se záznamem a vyhodnocení. Tato fáze má samozejm své náklady, ale mnohem vtší náklady bude mít odstranní chyb. Reáln lze uvažovat s ocejchováním pevodník a korekcemi v SW. Výmna TV pro svoji náronost nepichází v úvahu, nemla by ekonomickou návratnost. Tyto kontroly by se musely provádt periodicky. Z uvedeného vyplývá, že eliminace vlivu chyb na funkci VS kontrolou a údržbou mení naptí se nejeví jako vhodná PÍMÉ ÍZENÍ TG V pípad pímého ízení TG by odpadl problém s kvalitou mení naptí v pilotních uzlech. Jedná se ale o mnohem náronjší zpsob ízení. Proti souasnému zpsobu regulace je nutné splnit další podmínky: ídicí systém musí mít v modelu DS všechna potebná data vetn P/Q diagram všech TG a musí být také vyhodnocovány rezervy Q všech TG. TG zaazené do regulace musí mít regulaci s digitálním ízením dq s odpovídající pesností. Musí být zajištna spolehlivá komunikace ídicí systém zdroj. ídicí systém musí zaruit trvalé a spolehlivé výsledky. Kubic - Sekce. PS 03 Provoz, ízení a chránní sítí 13

14 Tento zpsob ízení také vyžaduje investice, a to zejména na stran regulace zdroj. Krom nesporných výhod jsou zde ale také i rizika. Hlavním rizikem je skutenost, že regulaní zásah je velmi rychlý. Napíklad u blok 110 MVA iní regulaní zmna iní 4,5 MVAr/s. To má sice pozitivní dopad na rychlost požadované zmny, ale na druhé stran je zde nebezpeí dosahování horních a dolních mezí naptí a rozkývání DS ZPTNÁ VAZBA POMOCÍ ESTIMOVANÝCH HODNOT MENÍ Úvaha vychází z toho, že souasný zpsob použití funkce VS a realizace výsledk je ve své podstat chybný. Vstupem pro funkci VS jsou pouze estimovaná data. Výpoet je provádn s pesností na 1 V, ale regulace pomocí mených hodnot se provádí s pesností o 3 ády nižší. Odstranit tuto neloginost je možní tím, že se pro regulaci použijí také estimované hodnoty naptí Princip regulace Obr.. 7 Regulaní smyka ARN pomocí estimovaných hodnot Regulaní proces je ukonen za pedpokladu U3 VS = U3 SE. Kubic - Sekce. PS 03 Provoz, ízení a chránní sítí 14

15 Tento zpsob regulace zajistí, že bude dosaženo požadovaných hodnot naptí funkcí VS a tím budou TG dodávat v pilotních uzlech požadované hodnoty Q. Odstraní se cyklické dosahování mezí U v pilotních uzlech, zajistí se optimální toky Q v DS a sníží se ztráty v DS Proces regulace Do sytému není teba zalenit žádný nový HW. Celý proces lze zajistit souasnou konfigurací, kterou tvoí ídicí systém - ASRU. Zmna spoívá v tom, že k souasné komunikaci koncentrátor ASRU (analog) se pidá komunikace z ídicího systému pro výsledky hodnot U SE. Základem je spolehlivá, pesná a rychlá SE VYHODNOCENÍ ELIMINACE CHYB MENÍ Z uvedených tech možností, jak eliminovat chyby mení, se jeví jako nejvhodnjší zpsob zptná vazba pomocí SE. Za pedpokladu, že je k dispozici spolehlivý ídicí systém s potebnými funkcemi, nevyžaduje nasazení této metody velké náklady a nevznikají žádné další provozní náklady. 5. REALIZACE NA DISPEINKU V DÍN V souasné dob na dispeinku EZ Distribuce v Dín probíhá realizace projektu, jehož cílem je ízení regulace funkce VS pomocí hodnot SE VÝCHOZÍ PODMÍNKY ídicí systém TG 8000 má v modelu zahrnutou celou DS 110 kv vetn zdroj a cca 40% sít PS. V tomto rozsahu je zajištna stavová signalizace všech prvk a mení. Ve spolupráci s dodavatelem systému ASRU EGÚ - Engeneering, a.s. bylo zvoleno následující ešení: 5.2. EŠENÍ Rychlost výpotu Funkce OPF/VS pobží periodicky s intervalem 5 minut a výsledky budou pedávány do ASRU stávajícím zpsobem. Funkce SE pobží periodicky s intervalem 20 sekund a bude vytvoena nová komunikace do ASRU. Tato data nahradí mené hodnoty Spolehlivost výpotu a komunikace Funkce VS má zadané meze naptí nejen pro pilotní uzly, ale pro všechny pípojnice v modelu. Funkce SE provádí vlastní kontrolu výpotu. V pípad chybného výpotu nedojde k penesení výsledk do ARN. Princip spoívá v tom, že jsou porovnávány celkové náklady na výpoet (metodou nejmenších tverc) s koeficientem k (poet promnných). V pípad, že by celkové náklady byly vyšší než k, je výsledek oznaen jako nevrohodný. ARN bude spouštno pomocí synchronizaního ítae inkrementovaného po každém úspšném výpotu Bezpenost ízení V této oblasti nebude provádno posílení stávajících opatení. Krom prostedk v pedchozím bod jsou použity k zamezení pekroení max. hodnot naptí v pilotních uzlech a buzení TG: Meze max. a min. dodávky Q TG. Meze naptí na svorkách TG. Kubic - Sekce. PS 03 Provoz, ízení a chránní sítí 15

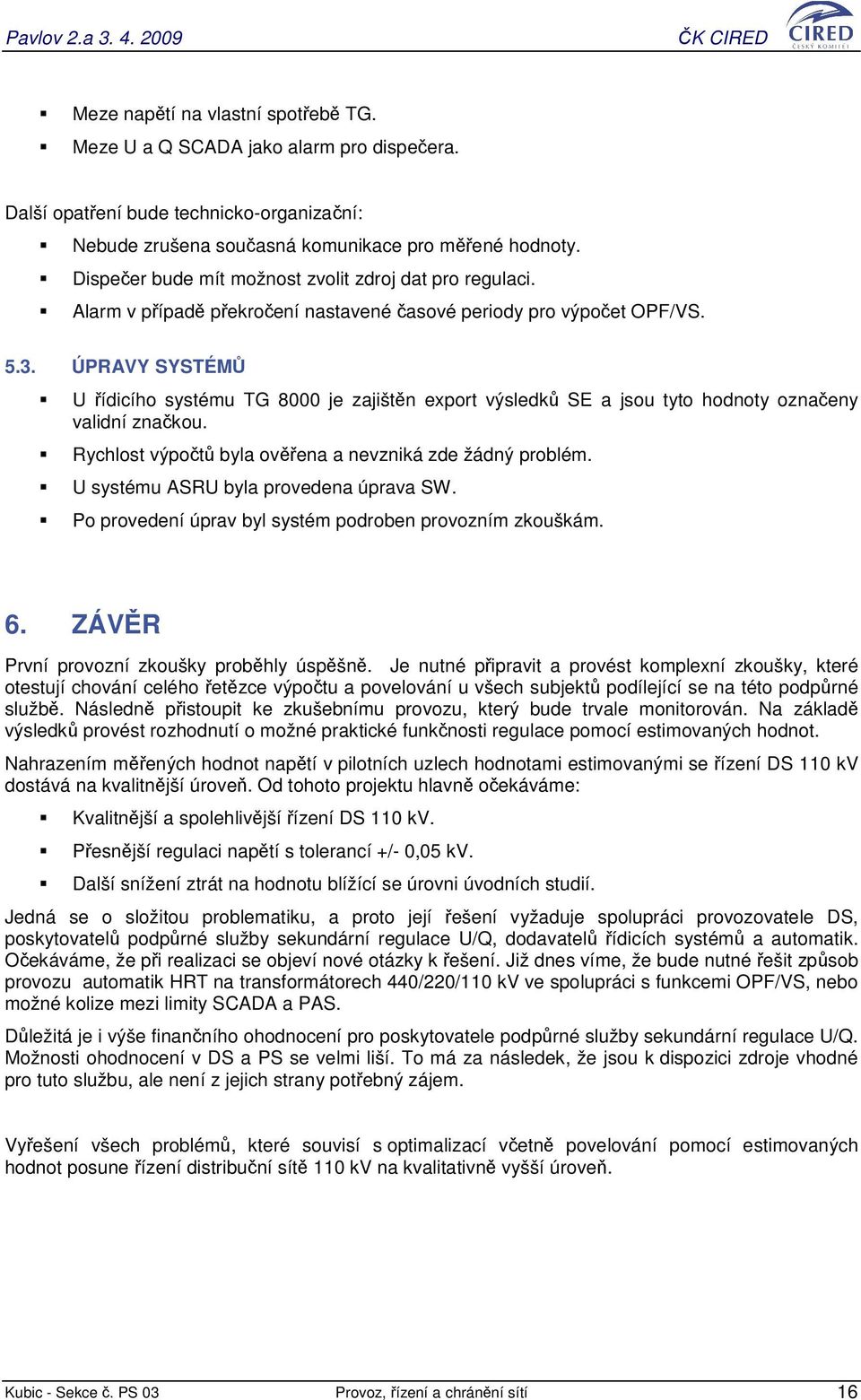

16 Meze naptí na vlastní spoteb TG. Meze U a Q SCADA jako alarm pro dispeera. Další opatení bude technicko-organizaní: Nebude zrušena souasná komunikace pro mené hodnoty. Dispeer bude mít možnost zvolit zdroj dat pro regulaci. Alarm v pípad pekroení nastavené asové periody pro výpoet OPF/VS ÚPRAVY SYSTÉM U ídicího systému TG 8000 je zajištn export výsledk SE a jsou tyto hodnoty oznaeny validní znakou. Rychlost výpot byla ovena a nevzniká zde žádný problém. U systému ASRU byla provedena úprava SW. Po provedení úprav byl systém podroben provozním zkouškám. 6. ZÁVR První provozní zkoušky probhly úspšn. Je nutné pipravit a provést komplexní zkoušky, které otestují chování celého etzce výpotu a povelování u všech subjekt podílející se na této podprné služb. Následn pistoupit ke zkušebnímu provozu, který bude trvale monitorován. Na základ výsledk provést rozhodnutí o možné praktické funknosti regulace pomocí estimovaných hodnot. Nahrazením mených hodnot naptí v pilotních uzlech hodnotami estimovanými se ízení DS 110 kv dostává na kvalitnjší úrove. Od tohoto projektu hlavn oekáváme: Kvalitnjší a spolehlivjší ízení DS 110 kv. Pesnjší regulaci naptí s tolerancí +/- 0,05 kv. Další snížení ztrát na hodnotu blížící se úrovni úvodních studií. Jedná se o složitou problematiku, a proto její ešení vyžaduje spolupráci provozovatele DS, poskytovatel podprné služby sekundární regulace U/Q, dodavatel ídicích systém a automatik. Oekáváme, že pi realizaci se objeví nové otázky k ešení. Již dnes víme, že bude nutné ešit zpsob provozu automatik HRT na transformátorech 440/220/110 kv ve spolupráci s funkcemi OPF/VS, nebo možné kolize mezi limity SCADA a PAS. Dležitá je i výše finanního ohodnocení pro poskytovatele podprné služby sekundární regulace U/Q. Možnosti ohodnocení v DS a PS se velmi liší. To má za následek, že jsou k dispozici zdroje vhodné pro tuto službu, ale není z jejich strany potebný zájem. Vyešení všech problém, které souvisí s optimalizací vetn povelování pomocí estimovaných hodnot posune ízení distribuní sít 110 kv na kvalitativn vyšší úrove. Kubic - Sekce. PS 03 Provoz, ízení a chránní sítí 16

17 7. ZDROJE: ídicí systém TG 8000 ízení sítí sever EZ Distribuce, a. s. Studie: ízení DS on-line - ízení sítí sever EZ Distribuce, a. s. ASRU EGU Engeneering, a. s. Autor: Vlado Kubic, zamstnanec EZ Distribuce, a.s., pracuje jako vedoucí oddlení Pípravy sever odboru ízení sítí Kontakt: tel / vlado.kubic@cezdistribuce.cz Kubic - Sekce. PS 03 Provoz, ízení a chránní sítí 17
