DOSTAVBA VOLNO ASOVÉHO AREÁLU PACOV - OBJEKT SO.12 SKLAD NÁ ADÍ

Transkript

1

2 Obsah: a) podrobný popis navrženého nosného systému stavby s rozlišením jednotlivých konstrukcí podle druhu, technologie a navržených materiál b) definitivní pr ezové rozm ry jednotlivých konstruk ních prvk (p ípadn odkaz na výkresovou dokumentaci) c) údaje o uvažovaných zatíženích ve statickém výpo tu (stálá, užitná, klimatická, od anténních soustav, mimo ádná, apod.) d) údaje o požadované jakosti navržených materiál e) popis netradi ních technologických postup a zvláštních požadavk na provád ní a jakost navržených konstrukcí f) stanovení požadovaných kontrol zakrývaných konstrukcí a p ípadných kontrolních ení a zkoušek, pokud jsou požadovány nad rámec povinných stanovených íslušnými technologickými p edpisy a SN g) v p ípad zm n stávající stavby popis konstrukce, jejího sou asného stavu, technologický postup s upozorn ním na nutná opat ení k zachování stability a únosnosti vlastní konstrukce, p ípadn bezprost edn sousedících objekt h) požadavky na vypracování dokumentace zajiš ované zhotovitelem stavby (obsah a rozsah, upozorn ní na hodnoty minimální únosnosti, které musí konstrukce spl ovat) i) požadavky na protipožární ochranu konstrukcí j) seznam použitých podklad : p edpis, SN, literatury, výpo etních program apod. k) požadavky na bezpe nost p i provád ní nosných konstrukcí odkaz na p íslušné edpisy a normy l) související dokumenty a) podrobný popis navrženého nosného systému stavby s rozlišením jednotlivých konstrukcí podle druhu, technologie a navržených materiál Konstruk ní ást této PD eší novostavbu objektu SO.12 skladu ná adí v areálu volno asových aktivit obce Pacov. Navrhovaný objekt je jednopodlažní, nepodsklepený, obdélníkového p dorysu s hlavními rozm ry 6.6m x 3.6m zast ešený pultovou st echou s falcovanou plechovou krytinou se sklonem 5. Výška objektu nad terénem je max. 3.0m. Založení objektu je navrženo plošné pomocí základových pas, konstruk ní systém objektu je st nový obvodový jednotrakt a krov objektu tvo í d ev né trámy na ztužujícím nci Výkopy ed zahájením zemních prací se objekt vyty í lavi kami a z eteln se ozna í výškový bod ±0,000, od kterého se ur í všechny p íslušné výšky. Výkopy budou provedeny formou stavební jámy a následn výkopových rýh pro základové pasy. Min. výšky rýhy v rostlém terénu musí 0.30, v této výšce nesmí být zemina na bocích odstran na nap. p i provád ní drenáže okolo objektu. Základová spára musí vždy ležet v nezámrzné hloubce dle parametr základové p dy a základové pásy musí být vždy založeny do rostlého terénu, podle skute né situace na stavb musí být pásy p ípadn prohloubeny, aby byly p edepsané hloubky. F TECHNICKÁ ZPRÁVA 1/7

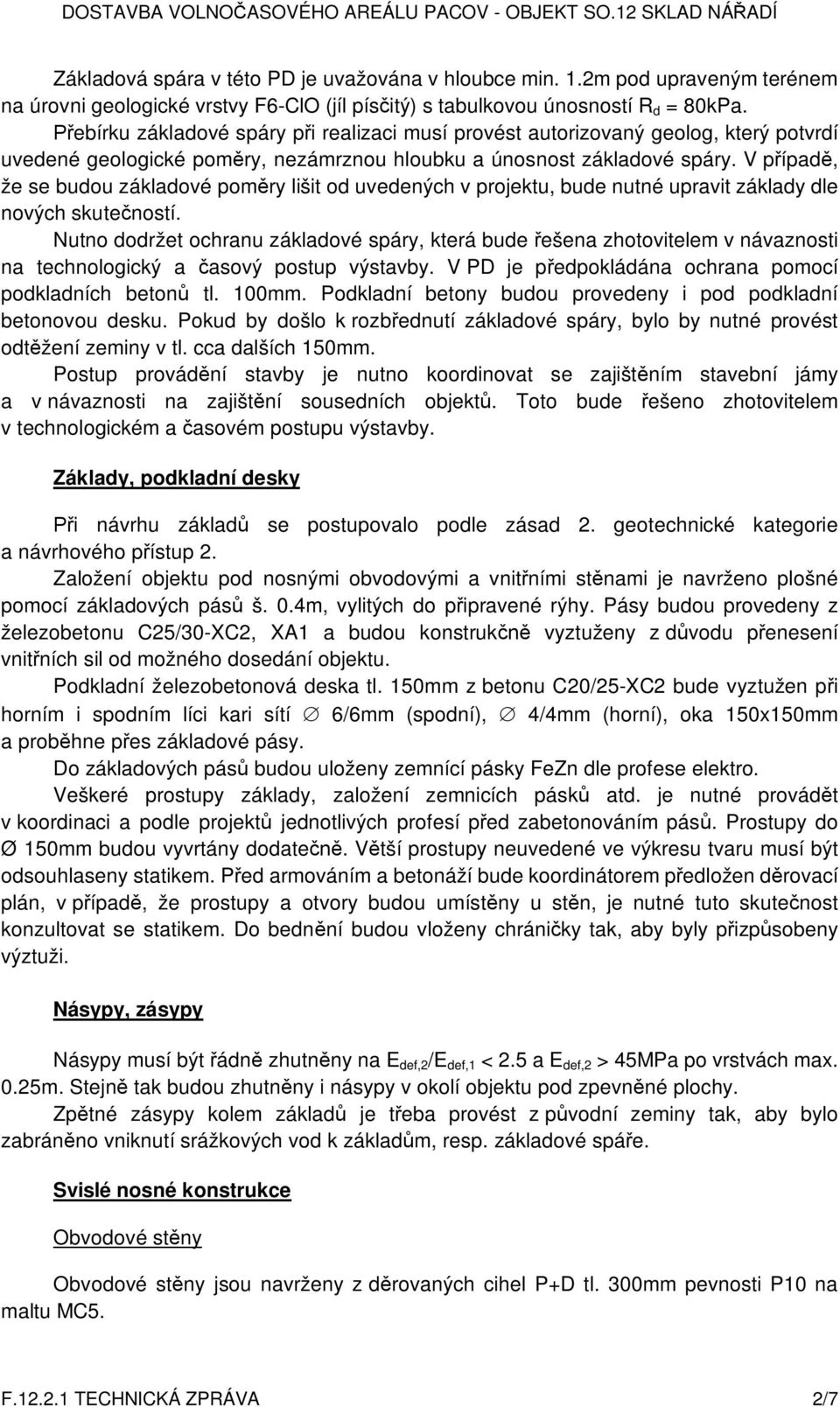

3 Základová spára v této PD je uvažována v hloubce min. 1.2m pod upraveným terénem na úrovni geologické vrstvy F6-ClO (jíl pís itý) s tabulkovou únosností R d = 80kPa. ebírku základové spáry p i realizaci musí provést autorizovaný geolog, který potvrdí uvedené geologické pom ry, nezámrznou hloubku a únosnost základové spáry. V p ípad, že se budou základové pom ry lišit od uvedených v projektu, bude nutné upravit základy dle nových skute ností. Nutno dodržet ochranu základové spáry, která bude ešena zhotovitelem v návaznosti na technologický a asový postup výstavby. V PD je p edpokládána ochrana pomocí podkladních beton tl. 100mm. Podkladní betony budou provedeny i pod podkladní betonovou desku. Pokud by došlo k rozb ednutí základové spáry, bylo by nutné provést odt žení zeminy v tl. cca dalších 150mm. Postup provád ní stavby je nutno koordinovat se zajišt ním stavební jámy a v návaznosti na zajišt ní sousedních objekt. Toto bude ešeno zhotovitelem v technologickém a asovém postupu výstavby. Základy, podkladní desky i návrhu základ se postupovalo podle zásad 2. geotechnické kategorie a návrhového p ístup 2. Založení objektu pod nosnými obvodovými a vnit ními st nami je navrženo plošné pomocí základových pás š. 0.4m, vylitých do p ipravené rýhy. Pásy budou provedeny z železobetonu C25/30-XC2, XA1 a budou konstruk vyztuženy z d vodu p enesení vnit ních sil od možného dosedání objektu. Podkladní železobetonová deska tl. 150mm z betonu C20/25-XC2 bude vyztužen p i horním i spodním líci kari sítí 6/6mm (spodní), 4/4mm (horní), oka 150x150mm a prob hne p es základové pásy. Do základových pás budou uloženy zemnící pásky FeZn dle profese elektro. Veškeré prostupy základy, založení zemnicích pásk atd. je nutné provád t v koordinaci a podle projekt jednotlivých profesí p ed zabetonováním pás. Prostupy do Ø 150mm budou vyvrtány dodate. V tší prostupy neuvedené ve výkresu tvaru musí být odsouhlaseny statikem. P ed armováním a betonáží bude koordinátorem p edložen d rovací plán, v p ípad, že prostupy a otvory budou umíst ny u st n, je nutné tuto skute nost konzultovat se statikem. Do bedn ní budou vloženy chráni ky tak, aby byly p izp sobeny výztuži. Násypy, zásypy Násypy musí být ádn zhutn ny na E def,2 /E def,1 < 2.5 a E def,2 > 45MPa po vrstvách max. 0.25m. Stejn tak budou zhutn ny i násypy v okolí objektu pod zpevn né plochy. Zp tné zásypy kolem základ je t eba provést z p vodní zeminy tak, aby bylo zabrán no vniknutí srážkových vod k základ m, resp. základové spá e. Svislé nosné konstrukce Obvodové st ny Obvodové st ny jsou navrženy z d rovaných cihel P+D tl. 300mm pevnosti P10 na maltu MC5. F TECHNICKÁ ZPRÁVA 2/7

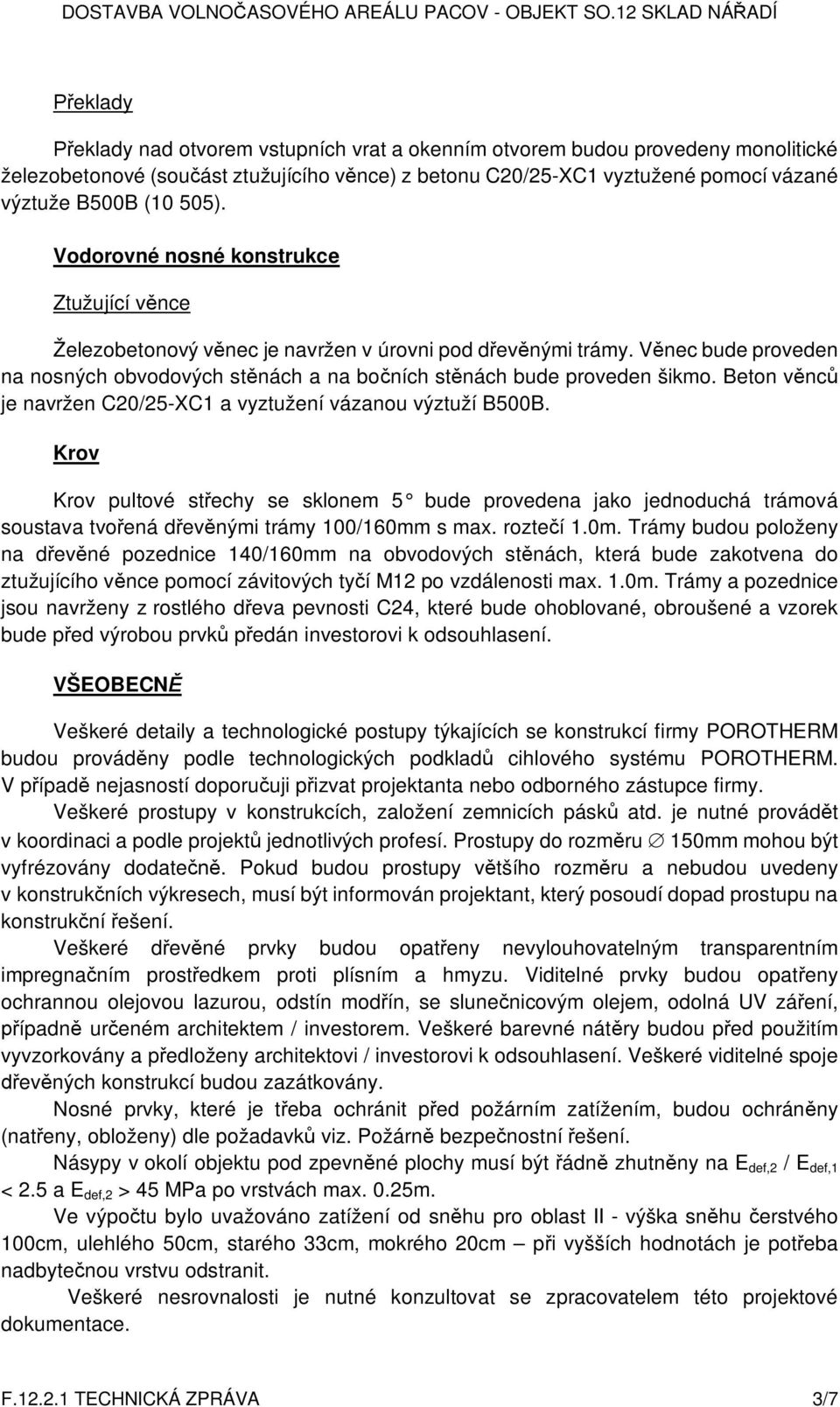

4 eklady eklady nad otvorem vstupních vrat a okenním otvorem budou provedeny monolitické železobetonové (sou ást ztužujícího v nce) z betonu C20/25-XC1 vyztužené pomocí vázané výztuže B500B (10 505). Vodorovné nosné konstrukce Ztužující v nce Železobetonový v nec je navržen v úrovni pod d ev nými trámy. V nec bude proveden na nosných obvodových st nách a na bo ních st nách bude proveden šikmo. Beton v nc je navržen C20/25-XC1 a vyztužení vázanou výztuží B500B. Krov Krov pultové st echy se sklonem 5 bude provedena jako jednoduchá trámová soustava tvo ená d ev nými trámy 100/160mm s max. rozte í 1.0m. Trámy budou položeny na d ev né pozednice 140/160mm na obvodových st nách, která bude zakotvena do ztužujícího v nce pomocí závitových ty í M12 po vzdálenosti max. 1.0m. Trámy a pozednice jsou navrženy z rostlého d eva pevnosti C24, které bude ohoblované, obroušené a vzorek bude p ed výrobou prvk p edán investorovi k odsouhlasení. VŠEOBECN Veškeré detaily a technologické postupy týkajících se konstrukcí firmy POROTHERM budou provád ny podle technologických podklad cihlového systému POROTHERM. V p ípad nejasností doporu uji p izvat projektanta nebo odborného zástupce firmy. Veškeré prostupy v konstrukcích, založení zemnicích pásk atd. je nutné provád t v koordinaci a podle projekt jednotlivých profesí. Prostupy do rozm ru 150mm mohou být vyfrézovány dodate. Pokud budou prostupy v tšího rozm ru a nebudou uvedeny v konstruk ních výkresech, musí být informován projektant, který posoudí dopad prostupu na konstruk ní ešení. Veškeré d ev né prvky budou opat eny nevylouhovatelným transparentním impregna ním prost edkem proti plísním a hmyzu. Viditelné prvky budou opat eny ochrannou olejovou lazurou, odstín mod ín, se slune nicovým olejem, odolná UV zá ení, ípadn ur eném architektem / investorem. Veškeré barevné nát ry budou p ed použitím vyvzorkovány a p edloženy architektovi / investorovi k odsouhlasení. Veškeré viditelné spoje ev ných konstrukcí budou zazátkovány. Nosné prvky, které je t eba ochránit p ed požárním zatížením, budou ochrán ny (nat eny, obloženy) dle požadavk viz. Požárn bezpe nostní ešení. Násypy v okolí objektu pod zpevn né plochy musí být ádn zhutn ny na E def,2 / E def,1 < 2.5 a E def,2 > 45 MPa po vrstvách max. 0.25m. Ve výpo tu bylo uvažováno zatížení od sn hu pro oblast II - výška sn hu erstvého 100cm, ulehlého 50cm, starého 33cm, mokrého 20cm p i vyšších hodnotách je pot eba nadbyte nou vrstvu odstranit. Veškeré nesrovnalosti je nutné konzultovat se zpracovatelem této projektové dokumentace. F TECHNICKÁ ZPRÁVA 3/7

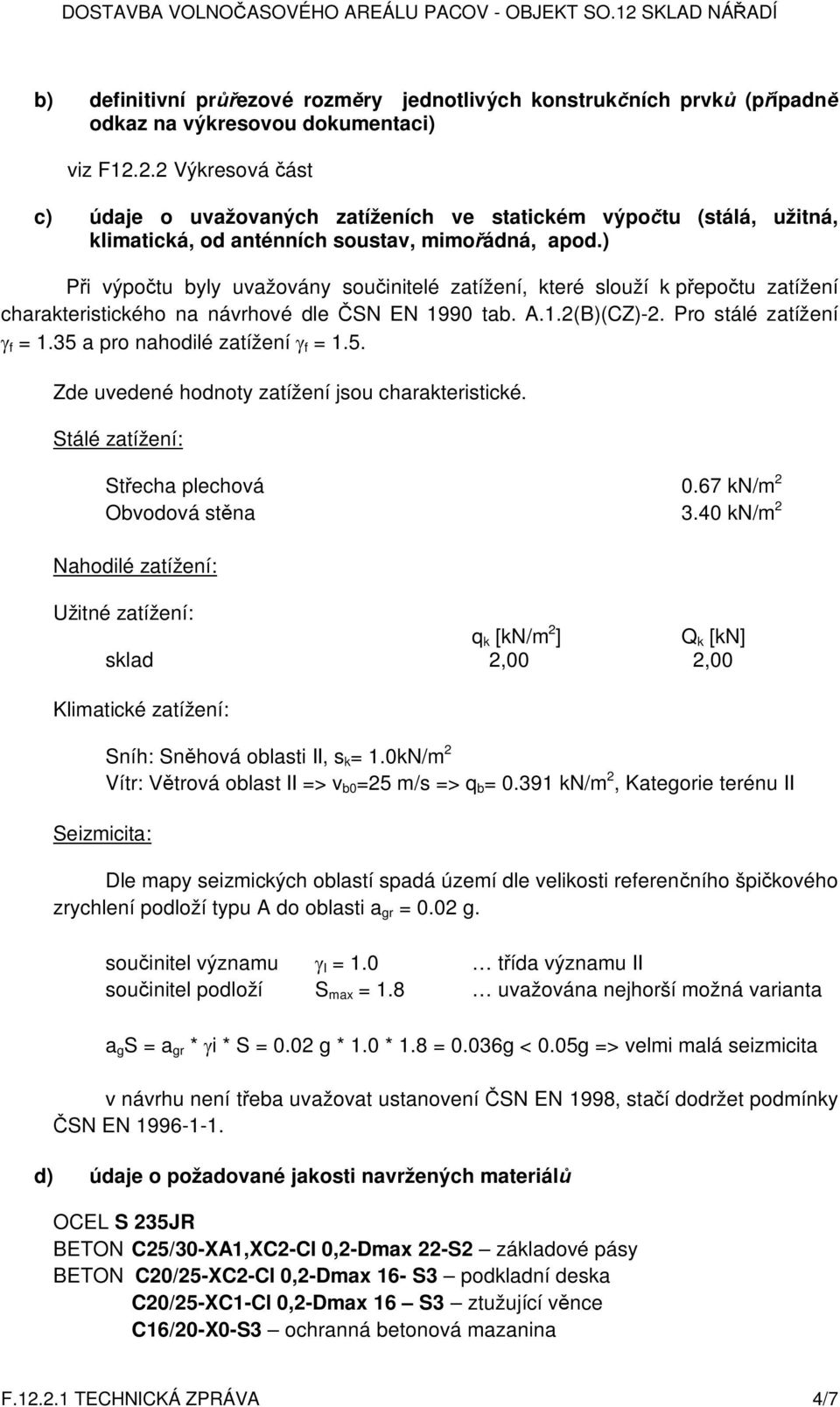

5 b) definitivní pr ezové rozm ry jednotlivých konstruk ních prvk (p ípadn odkaz na výkresovou dokumentaci) viz F Výkresová ást c) údaje o uvažovaných zatíženích ve statickém výpo tu (stálá, užitná, klimatická, od anténních soustav, mimo ádná, apod.) P i výpo tu byly uvažovány sou initelé zatížení, které slouží k p epo tu zatížení charakteristického na návrhové dle SN EN 1990 tab. A.1.2(B)(CZ)-2. Pro stálé zatížení f = 1.35 a pro nahodilé zatížení f = 1.5. Zde uvedené hodnoty zatížení jsou charakteristické. Stálé zatížení: St echa plechová 0.67 kn/m 2 Obvodová st na 3.40 kn/m 2 Nahodilé zatížení: Užitné zatížení: q k [kn/m 2 ] Q k [kn] sklad 2,00 2,00 Klimatické zatížení: Sníh: Sn hová oblasti II, s k = 1.0kN/m 2 Vítr: trová oblast II => v b0 =25 m/s => q b = kn/m 2, Kategorie terénu II Seizmicita: Dle mapy seizmických oblastí spadá území dle velikosti referen ního špi kového zrychlení podloží typu A do oblasti a gr = 0.02 g. sou initel významu I = 1.0 t ída významu II sou initel podloží S max = 1.8 uvažována nejhorší možná varianta a g S = a gr * i * S = 0.02 g * 1.0 * 1.8 = 0.036g < 0.05g => velmi malá seizmicita v návrhu není t eba uvažovat ustanovení SN EN 1998, sta í dodržet podmínky SN EN d) údaje o požadované jakosti navržených materiál OCEL S 235JR BETON C25/30-XA1,XC2-Cl 0,2-Dmax 22-S2 základové pásy BETON C20/25-XC2-Cl 0,2-Dmax 16- S3 podkladní deska C20/25-XC1-Cl 0,2-Dmax 16 S3 ztužující v nce C16/20-X0-S3 ochranná betonová mazanina F TECHNICKÁ ZPRÁVA 4/7

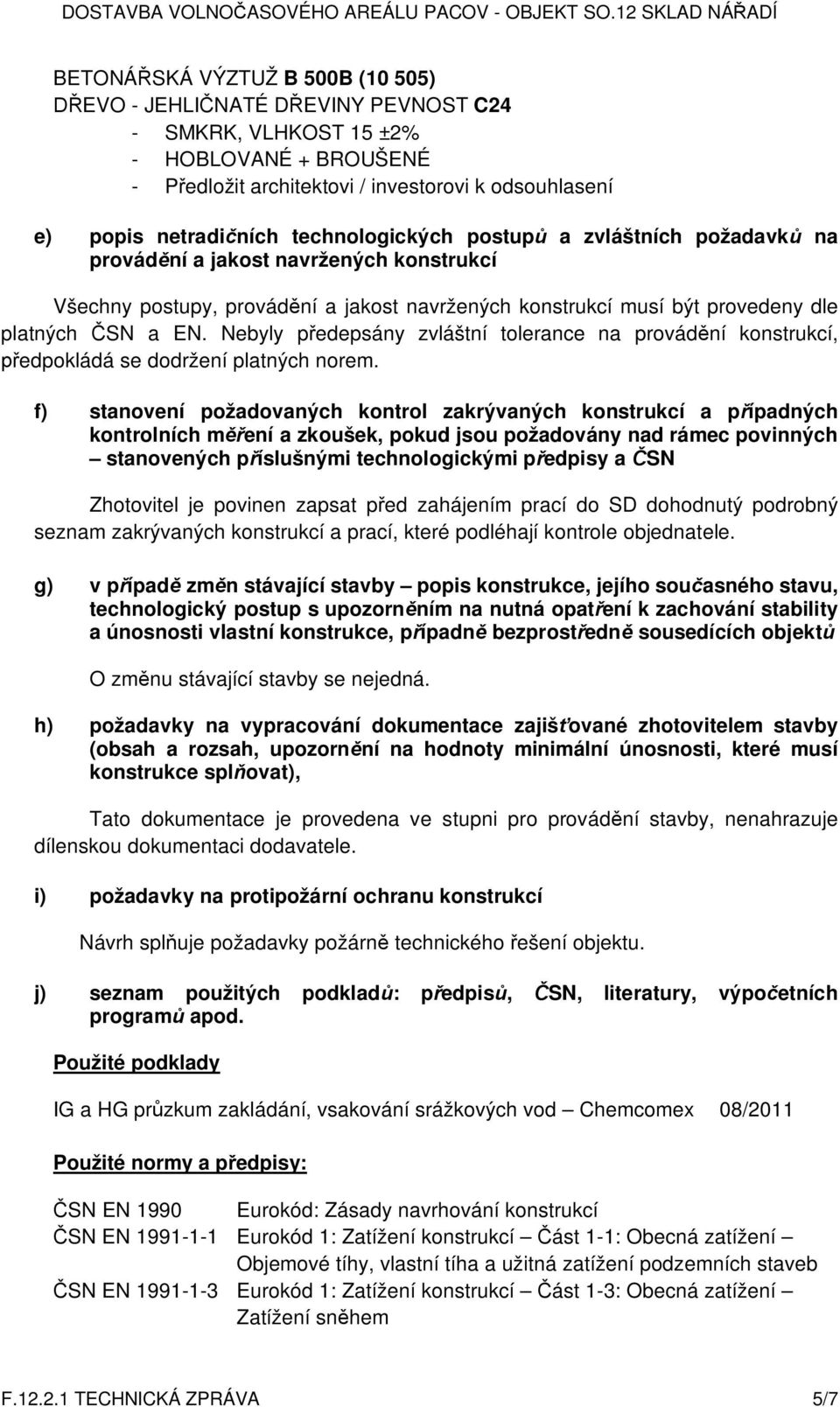

6 BETONÁ SKÁ VÝZTUŽ B 500B (10 505) EVO - JEHLI NATÉ D EVINY PEVNOST C24 - SMKRK, VLHKOST 15 ±2% - HOBLOVANÉ + BROUŠENÉ - P edložit architektovi / investorovi k odsouhlasení e) popis netradi ních technologických postup a zvláštních požadavk na provád ní a jakost navržených konstrukcí Všechny postupy, provád ní a jakost navržených konstrukcí musí být provedeny dle platných SN a EN. Nebyly p edepsány zvláštní tolerance na provád ní konstrukcí, edpokládá se dodržení platných norem. f) stanovení požadovaných kontrol zakrývaných konstrukcí a p ípadných kontrolních m ení a zkoušek, pokud jsou požadovány nad rámec povinných stanovených p íslušnými technologickými p edpisy a SN Zhotovitel je povinen zapsat p ed zahájením prací do SD dohodnutý podrobný seznam zakrývaných konstrukcí a prací, které podléhají kontrole objednatele. g) v p ípad zm n stávající stavby popis konstrukce, jejího sou asného stavu, technologický postup s upozorn ním na nutná opat ení k zachování stability a únosnosti vlastní konstrukce, p ípadn bezprost edn sousedících objekt O zm nu stávající stavby se nejedná. h) požadavky na vypracování dokumentace zajiš ované zhotovitelem stavby (obsah a rozsah, upozorn ní na hodnoty minimální únosnosti, které musí konstrukce spl ovat), Tato dokumentace je provedena ve stupni pro provád ní stavby, nenahrazuje dílenskou dokumentaci dodavatele. i) požadavky na protipožární ochranu konstrukcí Návrh spl uje požadavky požárn technického ešení objektu. j) seznam použitých podklad : p edpis, SN, literatury, výpo etních program apod. Použité podklady IG a HG pr zkum zakládání, vsakování srážkových vod Chemcomex 08/2011 Použité normy a p edpisy: SN EN 1990 Eurokód: Zásady navrhování konstrukcí SN EN Eurokód 1: Zatížení konstrukcí ást 1-1: Obecná zatížení Objemové tíhy, vlastní tíha a užitná zatížení podzemních staveb SN EN Eurokód 1: Zatížení konstrukcí ást 1-3: Obecná zatížení Zatížení sn hem F TECHNICKÁ ZPRÁVA 5/7

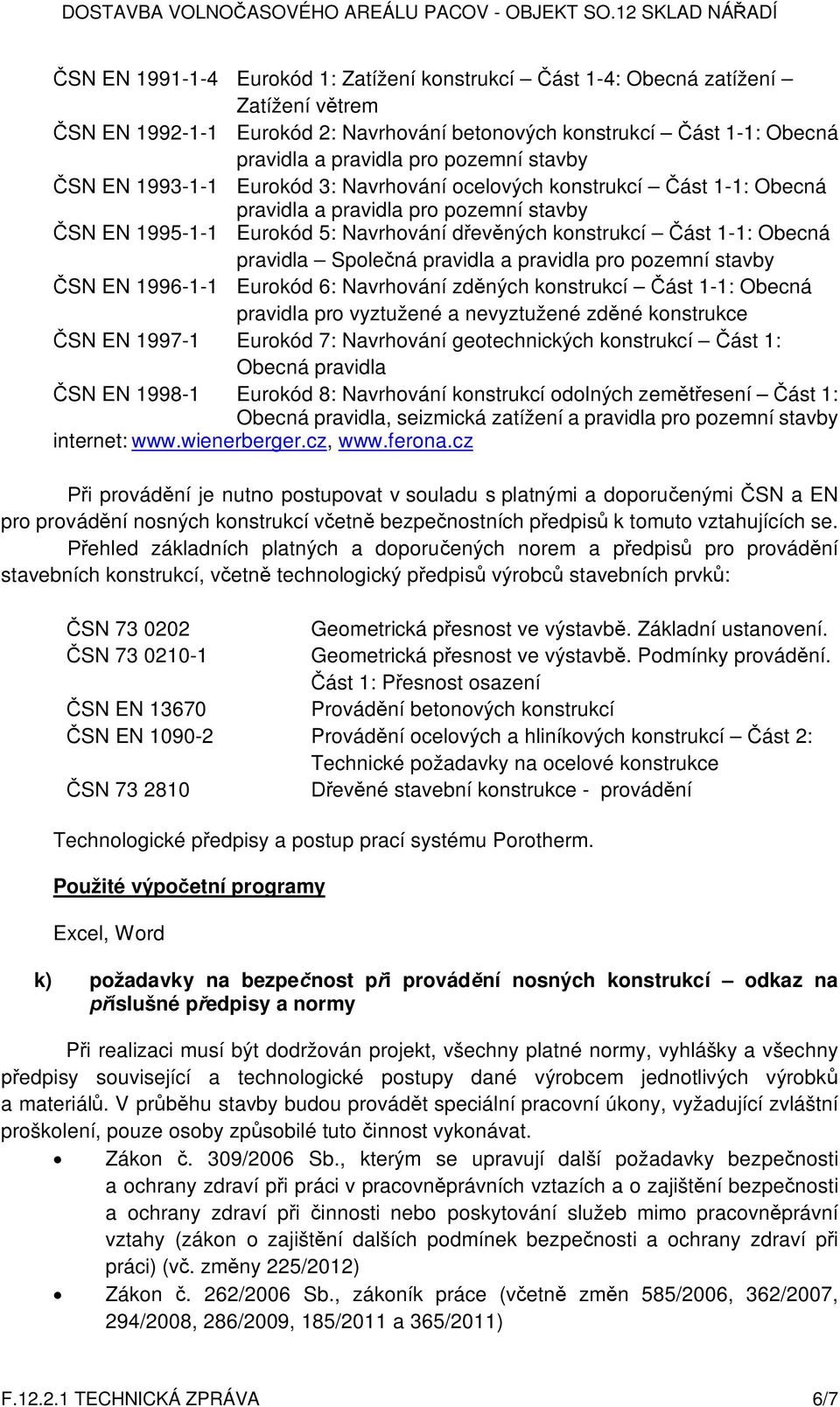

7 SN EN Eurokód 1: Zatížení konstrukcí ást 1-4: Obecná zatížení Zatížení v trem SN EN Eurokód 2: Navrhování betonových konstrukcí ást 1-1: Obecná pravidla a pravidla pro pozemní stavby SN EN Eurokód 3: Navrhování ocelových konstrukcí ást 1-1: Obecná pravidla a pravidla pro pozemní stavby SN EN Eurokód 5: Navrhování d ev ných konstrukcí ást 1-1: Obecná pravidla Spole ná pravidla a pravidla pro pozemní stavby SN EN Eurokód 6: Navrhování zd ných konstrukcí ást 1-1: Obecná pravidla pro vyztužené a nevyztužené zd né konstrukce SN EN Eurokód 7: Navrhování geotechnických konstrukcí ást 1: Obecná pravidla SN EN Eurokód 8: Navrhování konstrukcí odolných zem esení ást 1: Obecná pravidla, seizmická zatížení a pravidla pro pozemní stavby internet: i provád ní je nutno postupovat v souladu s platnými a doporu enými SN a EN pro provád ní nosných konstrukcí v etn bezpe nostních p edpis k tomuto vztahujících se. ehled základních platných a doporu ených norem a p edpis pro provád ní stavebních konstrukcí, v etn technologický p edpis výrobc stavebních prvk : SN Geometrická p esnost ve výstavb. Základní ustanovení. SN Geometrická p esnost ve výstavb. Podmínky provád ní. ást 1: P esnost osazení SN EN Provád ní betonových konstrukcí SN EN Provád ní ocelových a hliníkových konstrukcí ást 2: Technické požadavky na ocelové konstrukce SN ev né stavební konstrukce - provád ní Technologické p edpisy a postup prací systému Porotherm. Použité výpo etní programy Excel, Word k) požadavky na bezpe nost p i provád ní nosných konstrukcí odkaz na íslušné p edpisy a normy P i realizaci musí být dodržován projekt, všechny platné normy, vyhlášky a všechny edpisy související a technologické postupy dané výrobcem jednotlivých výrobk a materiál. V pr hu stavby budou provád t speciální pracovní úkony, vyžadující zvláštní proškolení, pouze osoby zp sobilé tuto innost vykonávat. Zákon. 309/2006 Sb., kterým se upravují další požadavky bezpe nosti a ochrany zdraví p i práci v pracovn právních vztazích a o zajišt ní bezpe nosti a ochrany zdraví p i innosti nebo poskytování služeb mimo pracovn právní vztahy (zákon o zajišt ní dalších podmínek bezpe nosti a ochrany zdraví p i práci) (v. zm ny 225/2012) Zákon. 262/2006 Sb., zákoník práce (v etn zm n 585/2006, 362/2007, 294/2008, 286/2009, 185/2011 a 365/2011) F TECHNICKÁ ZPRÁVA 6/7

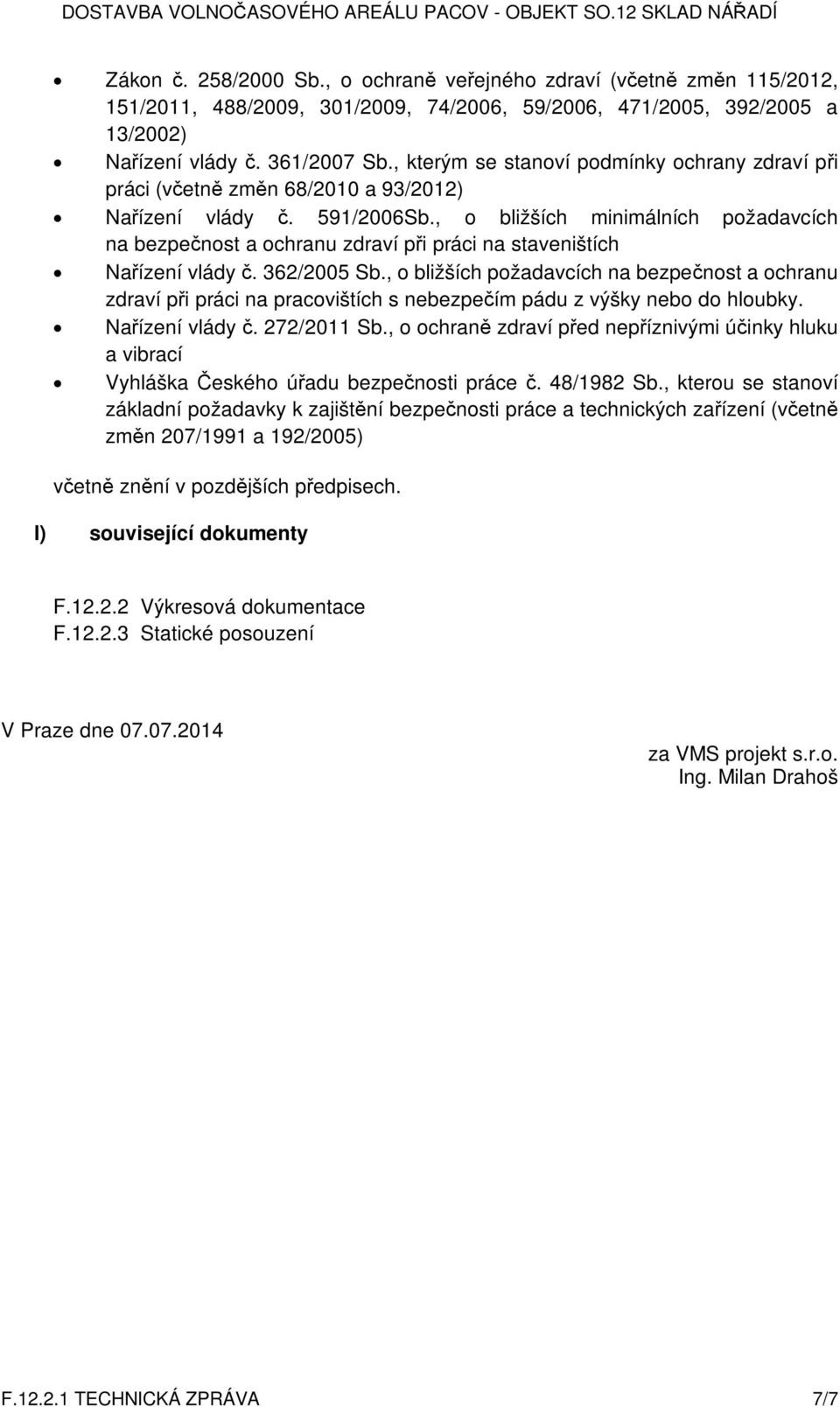

8 Zákon. 258/2000 Sb., o ochran ve ejného zdraví (v etn zm n 115/2012, 151/2011, 488/2009, 301/2009, 74/2006, 59/2006, 471/2005, 392/2005 a 13/2002) Na ízení vlády. 361/2007 Sb., kterým se stanoví podmínky ochrany zdraví p i práci (v etn zm n 68/2010 a 93/2012) Na ízení vlády. 591/2006Sb., o bližších minimálních požadavcích na bezpe nost a ochranu zdraví p i práci na staveništích Na ízení vlády. 362/2005 Sb., o bližších požadavcích na bezpe nost a ochranu zdraví p i práci na pracovištích s nebezpe ím pádu z výšky nebo do hloubky. Na ízení vlády. 272/2011 Sb., o ochran zdraví p ed nep íznivými ú inky hluku a vibrací Vyhláška eského ú adu bezpe nosti práce. 48/1982 Sb., kterou se stanoví základní požadavky k zajišt ní bezpe nosti práce a technických za ízení (v etn zm n 207/1991 a 192/2005) etn zn ní v pozd jších p edpisech. l) související dokumenty F Výkresová dokumentace F Statické posouzení V Praze dne za VMS projekt s.r.o. Ing. Milan Drahoš F TECHNICKÁ ZPRÁVA 7/7
