OBSAH Kapitola 1 - Představení Kapitola 2 - Instalace Kapitola 3 - Základní funkce a instrukce Kapitola 4 - Menu a průvodce nastavením

Transkript

1 1

2 2

3 OBSAH Kapitola 1 - Představení 1.1 Představení DVR 1.2 Hlavní vlastnosti a specifikace Kapitola 2 - Instalace 2.1 Instalace pevného disku a DVD mechaniky Instalace pevného disku Instalace mechaniky 2.2 Představení hlavního panelu 2.3 Představení zadního panelu Popis zadního panelu Instalace senzorů a alarmu 2.4 Dálkový ovladač 2.5 Ovládání pomocí myši Připojení myši Použití myši Kapitola 3 - Základní funkce a instrukce 3.1 Napájení vypnuto/zapnuto 3.2 Přihlášení a správa uživatelů 3.3 Záznam Nastavení záznamu Manuální záznam Časový záznam Záznam detekce pohybu Alarmový záznam 3.4 Přehrávání 3.5 Záloha a prohlížení 3.6 Ovládání PTZ Kapitola 4 - Menu a průvodce nastavením 4.1 Navigace v menu 4.2 Nastavení hlavního menu Základní nastavení Nastavení přímého přenosu Nastavení záznamu Nastavení plánovače Nastavení alarmu Konfigurace pohybu Konfigurace sítě Konfigurace P.T.Z Konfigurace uživatelů Nastavení nástrojů Kapitola 5 - Správa DVR 5.1 formát pevného disku 5.2 Update firmware 5.3 Volba továrního nastavení 5.4 Kontrola informací o systému 5.5 Kontrola logu systému 5.6 kontrola on-line uživatelů 5.7 Zamčení a mazání souborů Kapitola 6 - Vzdálené sledování 6.1 Přístup k DVR Přes LAN Přes WAN 6.2 Vzdálené prohlížení 6.3 Vzdálené přehrávání a záloha Vzdálené přehrávání Vzdálená záloha 6.4 Vzdálená konfigurace 6.5 Vzdálené ovládání DVR Vzdálená kontrola logů systému Vzdálené zamykání a mazání dat Kapitola 7 - Mobilní přístup 3

4 Kapitola 1 Představení 1.1 Představení DVR Tento model DVR obsahuje spojení výkonných čipů pro zpracování videa a integrovaného systému Linux. Toto spojení poskytuje mnoho pokročilých funkcí jako kompresní standard H.264 s nízkým datovým tokem, rozhraní SATA pro připojení pevného disku. VGA výstup, podporu ovládání pomocí myši, plnou ovladatelnost pomocí rozhraní IE, prohlížení videa v mobilním zařízení (mobilním telefonem) atd. Tyto účinné, stabilní a praktické funkce nabízí ideální využití v kancelářích, továrnách, skladištích, domácnostech atd. 1.2 Hlavní specifikace Kompresní formát Standard H.264 s nízkou úrovní datového toku Sledování v přímém přenosu - Podpora VGA výstupu - Podpora zabezpečení kanálu skrytím zobrazení v přímém přenosu - Zobrazení základních informací o stavu záznamu - Podpora připojení USB nebo PS/2 myši Záznamová média 2x SATA HDD Zálohování Podpora připojení zálohovacího zařízení přes USB port - Podpora připojení DVD mechaniky přes rozhraní SATA - Podpora ukládání záznamu do souboru.avi do PC přes internet Záznam a přehrávání Režimy záznamu: manuální, plánovaný, pohybový, parmový - Podpora recyklace záznamu po zaplnění disku - Nastavitelný počet snímků za vteřinu a obrazová kvalita - Ukládání dat do bloků o velikosti 64MB - Přístupné 4 audiokanály - Dva režimy vyhledávání: podle času, podle události - Podpora přehrávání 1 nebo 4 obrazů současně - Podpora postupného zamykání a mazání dat - Podpora vzdáleného přehrávání pomocí sítě LAN a internetu Alarm 16 kanálový vstup alarmu a 4 kanálový výstup alarmu - Možnost naplánování detekce pohybu a spouštění přes senzor alarmu - Podpora záznamu před událostí a zaslání záznamu - Podpora záznamu pouze toho kanálu, na kterém je detekován alarm - Podpora automatického sledování pomocí PTZ Ovládání PTZ Podpora různých PTZ protokolů - Podpora ukládání až 32 automatických pohybů - Podpora ovládání PTZ pomocí internetu Zabezpečení Možnost určení dvou skupin uživatelů-normal/advance - Podpora 15 uživatelů a 1 administrátora - Podpora záznamu událostí Síť Podpora protokolů TCP/IP, DHCP, PPPoE, DDNS - Podpora vzdáleného prohlížení pomocí IE - Podpora až 5 současně připojených uživatelů - Podpora ukládání snímků obrazu a vzdáleného nastavení barev obrazu - Podpora vzdáleného vyhledávání - Podpora vzdáleného ovládání a nastavování PTZ - Podpora vzdáleného nastavování všech funkcí menu - Podpora vzdáleného sledování pomocí mobilního telefonu a PDA se systémem WinCE a 3G sítí 4

5 Kapitola 2 Instalace zařízení 2.1 Instalace pevného disku a DVD vypalovačky Instalace pevného disku - odšroubujte šrouby a odstraňte horní kryt - připojte napájecí a datový kabel k disku a usaďte disk - přišroubujte disk ze spodní strany DVR - vraťte kryt zpět a přišroubujte jej Instalace DVD vypalovačky - odšroubujte šrouby a odstraňte horní kryt - připojte napájecí a datový kabel k mechanice a usaďte ji - přišroubujte mechaniku ze spodní strany DVR - vraťte kryt zpět a přišroubujte jej 2.2 Přední panel Položka Jméno Funkce 1 Tlačítka číslic Vkládání čísel a volba kanálů 2 +/Menu tlačítko 1. Zvyšuje hodnotu v menu 2. Vstup do menu v přímém přenosu 3 -/Backup 1. Snížení hodnoty v menu 2. Vstup do zálohování v přímém přenosu 4 RECORD/FOCUS 1. Manuální záznam 2. Focus=zaostření v ovládání PTZ 5 SEARCH/ZOOM 1. Vyhledávání 2. Funkce přiblížení PTZ 6 PLAY/RIS 1. Vstup do přehrávacího rozhraní 2. nastavení clony v PTZ 7 REW/SPEED 1. Převíjení záznamu zpět 2. Nastavení rychlosti pohybu PTZ kamery 8 FF/PTZ 1. Rychlé převíjení záznamu vpřed 2. Vstup do přímého přenosu PTZ 9 STOP/ESC 1. Odchod z přehrávání 2. Odchod ze současného menu nebo nastavení 10 IR přijímač Příjem dálkového ovládání 11 Šipky Kurzorové klávesy 12 Enter Potvrzovací klávesa 5

6 2.3 Zadní panel Popis zadního panelu DVR Položka Jméno Popis 1 Video výstup Připojení monitoru 2 SPOT Výstup obrazu jako signal AUX. Na monitoru poběží obraz, ale nebude se zobrazovat menu 3 Video vstup 16 kanálový vstup videa 4 Audio výstup Audio výstup pro připojení do externí audio-soustavy 5 Audio vstup Audio vstup. Slouží pro připojení mikrofonu a jiného vstupního zařízení 6 S-VIDEO S-Video výstup pro připojení monitoru 7 PS/2 port Připojení PS/2 myši 8 USB port Připojení USB myši 9 RJ45 port Připojení k síti internetu 10 VGA port VGA výstup pro připojení monitoru 11 COM port Pro programování software 12 Vstup alarmu Pro připojení 16 alarmových vstupů 13 +5V a GND Napájení +5V a GND (-) 14 Výstup alarmu Výstup 4 alarmových portů 15 RS485 Připojení ovládání PTZ 16 Ventilátor Chlazení systému 17 Vstup napájení Napájení DC 12V Instalace senzorů a alarmu Alarmový vstup: je spouštěn změnou úrovně napětí 0-5V. Do DVR lze připojit snímače, jako jsou např. detektor plynu, detektor kouře, infračervený detektor. Zapojení se provádí podle následujícího schématu. Alarmový výstup: výstup dává signál vypnuto/zapnuto do externí jednotky. Zapojení se provádí dle schématu. 6

7 2.4 Dálkový ovladač Dálkový ovladač je napájen 2ks baterií velikosti AAA Položka Jméno Funkce 1 Power Vypnutí/zapnutí DVR. 2 INFO Zobrazí informace o DVR (verze firmware, info o HDD) 3 REC Manuální záznam 4 Tlačítka čísel Vkládá čísla nebo volba č. kanálů 5 Tlačítka zobrazení Zobrazení kanálů 6 SEARCH Vstup do vyhledávácího režimu 7 MENU Vstup do menu 8 ENTER Potvrzuje výběr nebo nastavení 9 Šipky Pohyb v menu nebo natáčení PTZ kamery 10 Klávesy +/- Zvyšovaní/snižování hodnot v menu 11 Ovládání prohlížení Ovládání přehrávání 12 AUDIO Povolení zvuku v přímém přenosu 13 SEQ Pautomatické přepínání kanálů 14 BACKUP Vstup do režimu zálohování 15 PTZ ovládání Ovládání PTZ kamery (pohyb, přiblížení, ostření) 2.5 Ovládání pomocí myši Připojení myši Myš se připojuje ve vypnutém stavu do portu PS/2 nebo USB na zadní straně DVR. 7

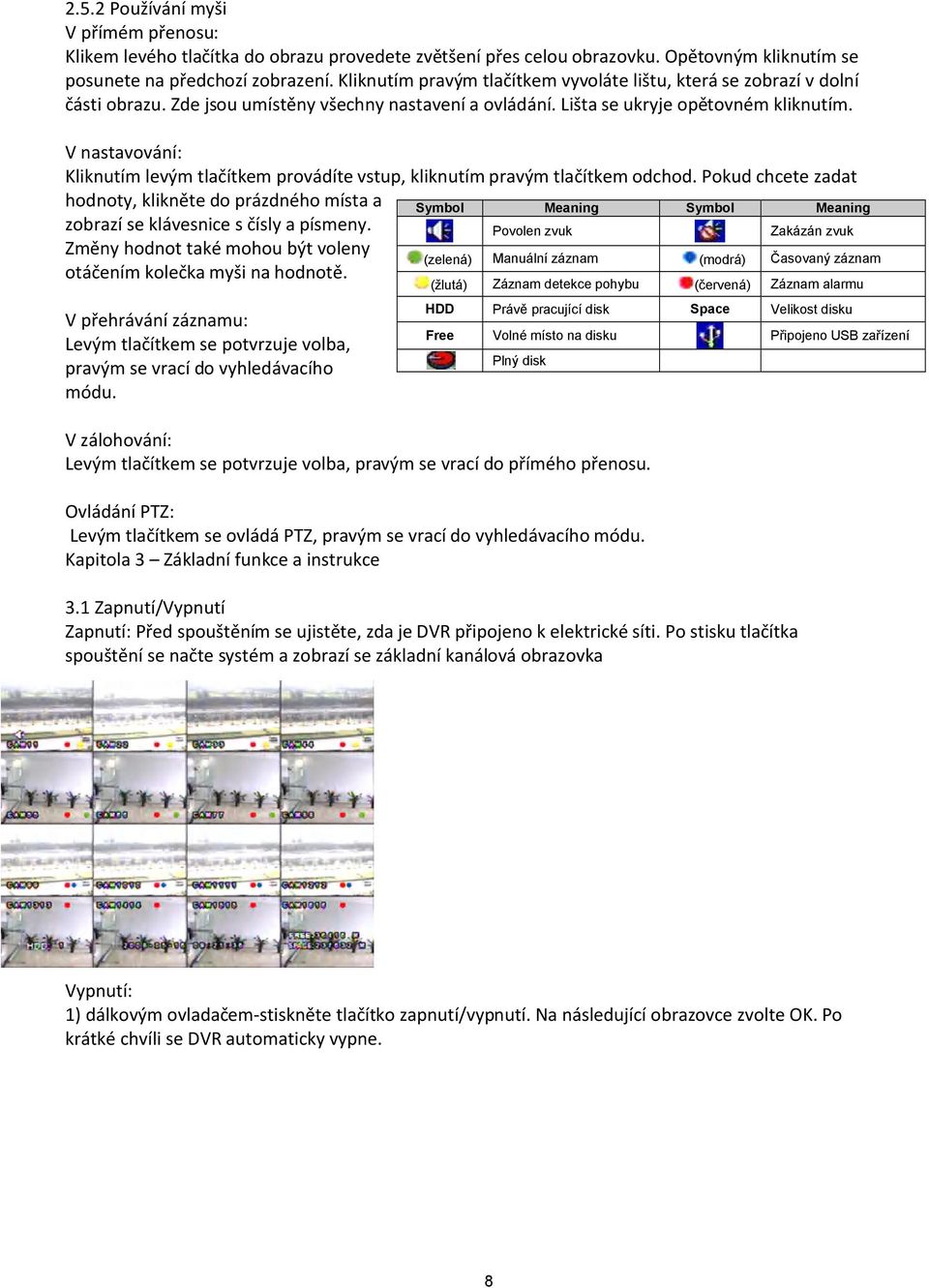

8 2.5.2 Používání myši V přímém přenosu: Klikem levého tlačítka do obrazu provedete zvětšení přes celou obrazovku. Opětovným kliknutím se posunete na předchozí zobrazení. Kliknutím pravým tlačítkem vyvoláte lištu, která se zobrazí v dolní části obrazu. Zde jsou umístěny všechny nastavení a ovládání. Lišta se ukryje opětovném kliknutím. V nastavování: Kliknutím levým tlačítkem provádíte vstup, kliknutím pravým tlačítkem odchod. Pokud chcete zadat hodnoty, klikněte do prázdného místa a zobrazí se klávesnice s čísly a písmeny. Změny hodnot také mohou být voleny otáčením kolečka myši na hodnotě. Povolen zvuk Zakázán zvuk V přehrávání záznamu: Levým tlačítkem se potvrzuje volba, pravým se vrací do vyhledávacího módu. Symbol Meaning Symbol Meaning V zálohování: Levým tlačítkem se potvrzuje volba, pravým se vrací do přímého přenosu. Ovládání PTZ: Levým tlačítkem se ovládá PTZ, pravým se vrací do vyhledávacího módu. Kapitola 3 Základní funkce a instrukce (zelená) Manuální záznam (modrá) Časovaný záznam (žlutá) Záznam detekce pohybu (červená) Záznam alarmu HDD Právě pracující disk Space Velikost disku Free Volné místo na disku Připojeno USB zařízení Plný disk 3.1 Zapnutí/Vypnutí Zapnutí: Před spouštěním se ujistěte, zda je DVR připojeno k elektrické síti. Po stisku tlačítka spouštění se načte systém a zobrazí se základní kanálová obrazovka Vypnutí: 1) dálkovým ovladačem-stiskněte tlačítko zapnutí/vypnutí. Na následující obrazovce zvolte OK. Po krátké chvíli se DVR automaticky vypne. 8

9 2) předním panelem nebo myší-stiskněte klávesu enter nebo klikněte pravým tlačítkem myši k vyvolání lišty menu. Zvolte položku vypnout (Shutdown) a potvrďte. 3.2 Přihlášení a správa účtů Přihlášení-V odhlášeném stavu se přihlásíte kliknutím pravým tlačítkem a na liště menu zvolením položky Login. V okně vyplňte jméno a heslo. Změna hesla-pro změnu hesla vyvolejte lištu nabídky a zvolte položku Log in/log out. Na zobrazeném okně zvolte položku Change password (změna hesla). Přidání a odebrání uživatele-v menu zvolte položku Systém User configuration (Konfigurace uživatele). Zde klikněte na tlačítko Add user (Přidat uživatele). V okně zvolte jméno, heslo, skupinu zařazení (administrator, normal) a potvrďte OK. Pro smazání zvolte položku Delete user (Smazat uživatele) a potvrďte. 3.3 Záznam Nastavení záznamu Nastavení se provádí v nabídce, která se vyvolá kliknutím pravým tlačítkem a zvolením položky Systém a výběrem podnabídky Record configuration (konfigurace záznamu). V nabídce lze nastavit: kvalitu videa, rozlišení, počet snímků za vteřinu atd. Po nastavení uložíme hodnoty kliknutím na OK Manuální záznam Záznam se spouští stiskem tlačítka REC na hlavním panelu, dálkovém ovladači nebo na panelu po kliknutí myší. Vypíná se opětovným stiskem nebo klikem na REC Časovač záznamu Nastavení se provádí v položce Schedule configuration (nastavení plánovače). Nastavuje se kanál, dny a čas, a způsob zaznamenávání. 9

10 3.3.4 Záznam při detekci pohybu Nastavení se provádí v položce Motion configuration (konfigurace pohybu). Pro správnou funkci se volí povolení aktivace, délka záznamu, oblast detekce (červená=nevybráno,průhledná=vybráno). Dále pak citlivost a možnost aktivace alarmového výstupu. Nastavení se provádí v položce Alarm recoring. Nastavuje se typ čidla (NO,NC), doba sepnutí záznamu, doba zvukové výstrahy (buzzer) a další činnost zařízení (např. pohyb PTZ kamery). 10

11 3.4 Přehrávání Vyhledávání dle času (Time search) Provede se volba data a následně zobrazené kanály a časový úsek (zelená políčka zobrazují místa s uloženým záznamem) 11

12 Vyhledávání dle událostí V seznamu zvolte typ události (pohyb/alarm), č. kanálu a na výsledném seznamu dvojitým klikem na vybranou položku provedete spuštění. 3.5 Záloha a přehrávání -Uložení zálohy Vstupte do menu Backup (záloha). Zde vyberte kanál, datum, místo, kam se záloha uloží. Součásti zálohy může být i uložení přehrávacího programu na místo uložení (volba Attach rekord player). Následně potvrďte OK. -Prohlížení zálohy 12

13 Kliknutím na tlačítko Browse vyberete cestu k uložené záloze. Ovládání přehrávání se provádí pomocí klikání na tlačítka v programu na přehrávání. Vybranou sekvenci videozáznamu lze uložit do souboru.avi, který lze následně přehrát na klasickém PC přehrávači nebo DVD přehrávači s funkcí přehrávání tohoto typu souborů. 3.6 Ovládání PTZ Před ovládáním PTZ kamery je nutno nastavit hodnoty tak, aby byly shodné jak na kameře, tak na DVR. Nastavení se provádí v položce Menu-Systém-PTZ. Ve stejném menu lze nastavit automatický pohyb a přednastavené pozice PTZ Ovládání pohybu se provádí pomocí menu, do kterého se dostanete kliknutím pravým tlačítkem myši a volbou PTZ Control. Následné ovládání se provádí pomocí klikání na ikony znázorňující pohyb a nastavení (např. zoom, clona, rychlost, zaostření). 13

14 Kapitola 4 Menu a průvodce nastavením 4.1 Navigace v menu Menu Volba Menu Volba Základní (Basic) - Jméno a ID DVR (Device name & ID) - Formát videa (Video format) - Jazyk (Language) - Nastavení datumu a času (Date & time setup) - Volba audia v přímém přenosu (Live audio switch) - Kontrola práv přístupu (Authorization check switch) Přímý přenos (Live) - Jméno kamery (camera name) - Kaska kamery (Camera mask) - Zobrazení jména a času (Name&time setup) - SPOT - Nastavení barev (Color adjustment) Záznam (Record) - Kvalita videa (Video quality) - Počet snímku za vteřinu (Frame rate) - Spínání záznamu (Record switch) - Rozlišení (Resolution) - Recyklace (Recycle switch) - Záznam po alarmu (Post alarm switch) Plánovač (Schedule) - Plánovač záznamu (Recording schedule) - Plánovač detekce pohybu (Motion schedule) - Plánovač detekce senzorů (Sensor schedule) Alarm - Spínač alarmu (Alarm switch) - Typy senzorů (Sensor type) - Nastavení alarmového výstupu (Alarm out setup) - Zaznamenáváné kamery a PTZ (Recorded cameras and PTZ linking) Pohyb (Motion) - Spínač detekce pohybu (Motion switch) - Citlivost a oblast detekce (Sensitivity and detection area setup) - Zaznamenáváné kamery a PTZ (Recorded cameras and PTZ linking) Síť (Network) - Porty http a serveru (http & server ports) - Nastavení IP adresy (IP adress setup) - PPPoE - Nastavení síťového videa (Network video setup) - DDNS PTZ - Protokol, datový tok, adresa (Protocol, baudrate, adress) - Nastavení rychlosti (Speed setup) - Nastavení předurčených pohoh (Present setup) - Nastavení tras pohybu (Cruise setup) Uživatel (User) - Přidat uživatele (Add user) - Smazat uživatele (Delete user) - Změna autorizace (Change authorization) Nástroje (Tools) - Manažer disku (Disk manager) - Update - Nastavení továrních hodnot (Load default 14

15 4.2 Nastavení hlavního menu - hlavní panel menu se vyvolá kliknutím pravým tlačítkem. Zobrazí se na spodní části obrazovky Základní konfigurace (Basic) V menu základní konfigurace lze nastavit základní hodnoty, jako jsou formát videa, jazyk, zobrazení času, atd. Jméno přístroje (Device name): Jméno jednotky, zobrazující se na obrazovce. Číslo zařízení (Device ID): Číslo, sloužící pro jednodušší orientaci při zapojení více DVR Formát videa (Video format): Možnost volby PAL a NTSC Jazyk (Language): Nastavení jazyku menu Kontrola autorizace (Authorization check): Nastavení požadavku na heslo a uživatelské jméno Zvuk (Audio): Povolení zvuku v přímém přenosu Formát data (Date format): možnost 3 zobrazení yy-mm-dd/dd-mm-yy/mm-dd-yy Systémový čas (Systém time): nastavení hlavního času, podle kterého se řídí např. plánovač záznamu 15

16 4.2.2 Konfigurace přímého přenosu (Live configuration) V menu nastavení přímého přenosu lze nastavit hodnoty a údaje pro zobrazení kanálů. Jméno kamery (Camera name): Nastavení jména kamery Zobrazení jména (Show name): Zobrazení jména kamery v přímém přenosu Skrytí (Hide): Skrytí zobrazení kanálu v přímém přenosu (nepovolaný nevidí všechny kanály) Zobrazení času (Show time): Zobrazení času v přímém přenosu Čas přepínání (Dwell time): Videorekordér má dva video-výstupy.nastavením času se volí doba přepínání mezi oběma výstupy Nastavení barev (Color-set): po kliknutí na tlačítko SET zmizí okno menu a zobrazí se malá nabídka, kde se provádí nastavení hodnot obrazu Nastavení záznamu (Record configuration) Kvalita videa (Video quality): Nastavení 5 stupňů kvality záznamu Počet snímků (Frame rate): Nastavení počtu snímků, zaznamenaných za vteřinu Zvuk (Audio): Povolení záznamu zvuku Časový údaj (Time stamp): Záznam zobrazení času Záznam (Record): Nastavení kanálů, které budou zaznamenávány Rozlišení (Resolution): podpora CIF a D1 Výdrž záznamu při alarmu: Nastavení, jak dlouho bude probíhat záznam obrazu při sepnutí alarmu. Recyklace (Recycle): Povolení přepisu záznamu při zaplnění disku 16

17 4.2.4 Nastavení plánovače (Schedule configuration) Režim záznamu: Always (vždy), Motion (detekce pohybu), Sensor (senzorové spouštění) Add: Možnost nastavení záznamu na určené období Delete: Vymazání plánu záznamů Nastavení alarmu (Alarm configuration) Typ spouštění senzorů alarmu: NO-Normálně otevřeno, NC-Normálně uzavřeno Povolení alarmu-enable Čas vstupu alarmu (Alarm in hold time)-časový rozdíl mezi dvěma alarmovými impulzy Výdrž spuštění alarmového výstupu (Alarm out hold time)-nastavení, jak dlouho bude spuštěny výstup alarmu Doba aktivace zvukového upozornění (Buzzer hold time) Spouštění přídavných obvodů při alarmu Trigger Alarm out-výstupy alarmů To record-nastavení kanálů záznamu Buzzer-zvukové upozornění To PTZ ch. -nastavení pohybu PTZ kamery 17

18 4.2.6 Nastavení detekce pohybu Enable-povolení detekce pohybu Trigger-spouštění akcí při detekci pohybu Hold time doba mezi dvěma alarmy Area-nastavení oblasti detekce pohybu a citlivosti. Nastavení oblasti se provádí kliknutím a tažením myši Nastavení sítě LAN Nastavení PTZ HTTP port port IP Server port-komunikační port IP,Subnet,Getway,DNS1,2-adresy PPPoE-nastavení pro připojení přímo na ADSL Síť Uživatelské jméno a heslo-informace účtu PPPoE Nastavení DDNS Video-Nastavení kvality videa - nastavení snímků za vteřinu - rozlišení - zobrazení času Protocol, Baudrate, Address-hodnoty musí být shodně nastaveny s PTZ kamerou Speed-rychlost pohybu Preset, cruise-přednastavení pohybu a poloh 18

19 4.2.9 Nastavení uživatelů Možnost přidat/odebrat uživatelské účty, přiřazovat práva uživatelům (User, Admin) Nastavení nástrojů Kapitola 5 Správa DVR 5.1 Formátovaní pevného disku 5.2 Update firmware Nový firmware se do DVR nahrává pomocí USB disku. Vložte USB disk a zvolte položku Upgrade. Po instalaci je vyžadován restart přístroje. 5.3 Nastavení základních hodnot Možnost volby resetu hodnot jednotlivých částí nebo celkový reset. 19

20 5.4 Kontrola systémových informací 5.5 Kontrola LOGů systému Události Operace Pohyb, Ztráta signálu, Alarm Smazání souboru, uzamčení souboru, vyhledávání, přihlášení, Boot, vypnutí, reset, začátek záznamu, konec záznamu, základní nastavení, nastavení přímého přenosu, nastavení záznamu, nastavení plánovače, nastavení alarmu, nastavení sítě, nastavení PTZ 5.6 Kontrola on-line uživatelů Seznam právě připojených uživatelů vyvoláte kliknutím pravým tlačítkem, vstupem do menu-online users. V následující tabulce jsou zobrazeny údaje o připojených uživatelích. 20

21 5.7 Uzamčení a smazání souborů Uzamčením souboru lze předejít nechtěnému smazání nebo přepsání souborů. Vyhledání souborů uskutečníte vstupem do menu-vyhledávání (search)-file manager. V následujícím seznamu lze volit, který záznam bude smazán nebo uzamčen. Kapitola 6 Vzdálené sledování 6.1 Přístup do DVR (Accessing DVR) Pro připojení a vzdálené sledování je třeba připojit DVR k síti. V počítači, ve kterém bude prováděno vzdálené sledování je třeba mít nainstalován systém Windows XP nebo Vista Přístup po síti LAN -na DVR nastavte IP adresu, masku sítě a bránu -v položce Video nastavte rozlišení a kvalitu obrazu -otevřete v počítači internet explorer a vložte IP adresu DVR. Vložte jméno a heslo a potvrďte Přístup přes síť WAN 1) Připojení přes virtuální server nebo přes router - vložte IP adresu, masku a bránu, nastavte kvalitu videa -na routeru nebo virtuálním serveru povolte komunikační port DVR -otevřete internet explorer a zadejte IP adresu DVR -vložte jméno a heslo a potvrďte 21

22 2) Připojení DVR přímo k internetu -postup je stejný jako výše, jen do DVR vložte adresy získané od poskytovatele internetového připojení. 6.2 Vzdálené prohlížení 1. mód zobrazení (1/4/9/16) 2. indikátor kamery 3. zachycení obrazu 4. vzdálené prohlížení, nastavení barev kamer 5. vzdálené přehrávání a záloha 6. vzdálené menu Zachycení obrazu Stiskem tlačítka Snap na vybraném kanálu obrazu vyvoláte menu, kde zvolíte údaje o uložení. Stiskem tlačítka Snap snímky uložíte. Stiskem Exit opustíte menu. Nastavení barev (Color adjustment) Pohybem ukazatelů na panelu nastavujete hodnoty Ovládání PTZ (PTZ kontrol) 1. pohyb kamery 2. zastavení 3. nastavení přiblížení, zaostření, clony, rychlosti 4. přechod na nastavenou pozici 5. volba automatického pohybu Kliknutím pravým tlačítkem myši vyvoláte nabídku: 22

23 6.3 Vzdálené přehrávání a záloha 1 - kalendář 2 - výběr kanálů 3 - zobrazení času Pro výběr záznamu dle zadaného času je nutno zvolit datum, kanál zobrazených kamer a čas. Přehrávání se spouští tlačítkem Play. Pro výběr záznamu dle zaznamenané události je nutno přepnout na záložku Event search a zde zvolit požadovanou událost. 23

24 6.3.2 Vzdálená záloha 1-zvolte datum a čas, klikněte na tlačítko Search (Vyhledávat)-zobrazí se seznam záznamů 2-kliknutím na tlačítko Browse zvolíte cestu k uložení zálohy 3-v pravé části zvolte položky k záloze 4-kliknutím na tlačítko Backup provedete zálohu 6.4 Vzdálené nastavení menu Popis funkcí je shodný jako při nastavování hodnot v DVR. Po nastavení hodnot je potřeba stisknout tlačítko Save (Uložit) Některá nastavení mohou vyžadovat reset přístroje DVR. 24

25 6.5 Vzdálená správa DVR Vzdálená kontrola vstupu do systému a provádění změn Seznam záznamů se vyvolá kliknutím na Search (Vyhledávat) --- Log Vyhledávat lze na základě událostí nebo operací (záložky Event, Operation) Uzamčení a smazání souborů Pro zobrazení uložených sekvencí jděte do menu Search-Playback-File manager (Vyhledávánípřehrávání- Správce souborů) Uzamčení se provádí kliknutím na tlačítko Lock (Zámek), smazání se uskuteční kliknutím na tlačítko Delete (Smazat). Kapitola 7 Mobilní přístup Pro mobilní přístup je nutno použít mobilní telefon nebo PDA s operačním systémem WinCE nebo Symbian. Dále je nutno nastavit komunikaci s 3G sítí mobilního operátora. V zařízeních je třeba nainstalovat program PCcam. Připojení probíhá klasicky zadáním IP adresy a vyplněním jména a hesla. 25

26 Často kladené dotazy 1) Po připojení k síti DVR nefunguje - adaptér může být poškozen - není dostatečná síla zdroje vyjměte pevný disk a zkuste spustit znovu - technický problém (porucha) rekordéru 2) Indikátor DVR svítí, ale ze zařízení nejde signál do monitoru - není dostatečná síla zdroje vyjměte pevný disk a zkuste spustit znovu - formát videa je odlišný od formátu monitoru - problém se spojením-překontrolujte kabel mezi DVR a monitorem 3) Nezobrazují se záběry kamer - problém se spojením-překontrolujte kabel mezi DVR a kamerou - problém s kamerou - překontrolujte kameru - formát videa je odlišný od formátu kamery 4) Nelze nalézt pevný disk - není dostatečná síla zdroje vyměňte napájecí zdroj za silnější - problém s propojením překontrolujte přívodní kabely - disk je poškozen vyměňte pevný disk 5) Nelze uskutečnit záznam - disk není naformátován proveďte formátování disku - pevný disk je zaplněn a není povolena funkce recyklace - disk je poškozen vyměňte pevný disk 6) Nelze ovládat myš - vyčkejte 5 minut po připojení myši - není detekována odpojte/připojte myš - myš není kompatibilní vyměňte myš 7) Nelze stáhnout prvek ActiveX do počítače - povolte spouštění prvků ActiveX ve vašem Internet Exploreru (Nástroje-Možnosti internetu- Zabezpečení-Vlastní úroveň) 8) Stále se zobrazuje nápis Please watt (Prosím vyčkejte) - špatně připojený pevný disk-kontrola - disk má chybný sektor vyměňte disk, popř. formátujte původní 9) Myš připojená do předního portu USB nefunguje - přední USB port slouží pouze k připojení zařízení pro ukládání zálohy 10) Jak lze zadat heslo a čísla - pomocí klikání na zobrazenou klávesnici - pomocí dálkového ovladače 11) Jak lze nahrát nový firmware - software přesuňte na USB disk a vložte do DVR. V menu zvolte Upgrade. 26
