1 Referenční příručk pro instlční techniky + ERHQ BA ERLQ CA EHVH/X6S8+6CA češtin

2 Obsh Obsh O této dokumentci.... O tomto dokumentu... Všeobecná bezpečnostní optření.... O této dokumentci..... Význm vrování symbolů.... Pro instlčního technik Obecně Místo instlce Chldivo Vod Elektrická instlce... 5 Informce o skříni Vnitřní jednotk Odblení vnitřní jednotky Vyjmutí veškerého příslušenství z vnitřní jednotky Informce o jednotkách volitelném příslušenství Oznčení Identifikční štítek: Vnitřní jednotk Možné kombince jednotek možností Seznm volitelných možností pro vnitřní jednotku Možné kombince vnitřní venkovní jednotky Pokyny k použití Přehled: Pokyny k použití Nstvení systému prostorového vytápění/chlzení Jedn místnost Více místností Jedn zón teploty výstupní vody Více místností Dvě zóny teploty výstupní vody Nstvení pomocného zdroje tepl pro prostorové vytápění Nstvení teploty v nádrži teplé užitkové vody Rozvržení systému Integrovná nádrž TUV Rozvržení systému Smosttná nádrž TUV Výběr objemu poždovné teploty pro nádrž TUV Nstvení konfigurce nádrž TUV Kombince: Smosttná nádrž TUV + solární pnely Čerpdlo TUV pro okmžitou dodávku teplé vody Čerpdlo TUV pro dezinfekci Nstvení měření energie Vytvořené teplo Spotřebovná energie Zdroj elektrické energie s běžnou szbou Zdroj elektrické energie s upřednostňovnou szbou z kwh Nstvení řízení spotřeby energie Trvlé omezení spotřeby energie Omezení spotřeby energie ktivováno digitálními vstupy Proces omezení proudu Nstvení externího snímče teploty Příprv Příprv míst instlce Poždvky n místo instlce pro vnitřní jednotku Příprv vodního potrubí Poždvky n vodní okruh Vzorec k výpočtu předtlkování expnzní nádoby Kontrol objemu vody Změn předběžného tlku expnzní nádoby Kontrol objemu vody: Příkldy Příprv elektrické instlce Informce o příprvě elektrické instlce Informce o zdroji elektrické energie s upřednostňovnou szbou z kwh Přehled elektrických přípojek kromě vnějších ovldčů Přehled elektrických přípojek pro vnější vnitřní ovldče... 7 Instlce Přístup k vnitřním částem jednotek Otevření vnitřní jednotky Otevření krytu rozváděcí skříňky vnitřní jednotky Montáž vnitřní jednotky Instlce vnitřní jednotky Snížení protihlukové desky Připojení vodního potrubí Připojení vodního potrubí Připojení přetlkového pojistného ventilu k odpdu Plnění vodního okruhu Nplnění nádrže teplé užitkové vody Izolování vodního potrubí Připojení oběhového potrubí Připojení elektrického vedení Informce o splnění norem elektroinstlce Připojení elektroinstlce k vnitřní jednotce Připojení hlvního zdroje npájení Zpojení npájení záložního ohřívče Připojení dálkového ovldče Připojení uzvírcího ventilu Připojení elektroměrů Připojení čerpdl teplé užitkové vody Připojení výstupu lrmu Připojení výstupu zpnutí/vypnutí prostorového chlzení/topení Připojení přepínče n externí zdroj tepl Připojení digitálních vstupů pro měření spotřeby energie Dokončení instlce vnitřní jednotky Upevnění krytu dálkového ovldče k vnitřní jednotce Uzvření vnitřní jednotky... 8 Konfigurce Přehled: Konfigurce Připojení PC kbelu k rozváděcí skříňce Přístup k nejčstěji používným příkzům Zkopírování nstvení systému z prvního do druhého dálkového ovldče Zkopírování jzykového nstvení z prvního do druhého dálkového ovldče Rychlý průvodce: Nstvte rozvržení systému po prvním zpnutí Zákldní konfigurce Rychlý průvodce: Jzyk / čs dtum Rychlý průvodce: Stndrdní Rychlý průvodce: Volitelné možnosti Rychlý průvodce: Výkony (měření energie) Ovládání prostorového vytápění/chlzení Ovládání teplé užitkové vody Kontkt/číslo helpdesku Pokročilá konfigurce/optimlizce Prostorové vytápění/chlzení: pokročilé Ovládání teplé užitkové vody: pokročilé Nstvení zdroje tepl Nstvení systému Struktur nbídky: přehled Struktur nbídky: přehled nstvení technik Uvedení do provozu Přehled: Uvedení do provozu Kontrolní seznm před zhájením zkušebního provozu Odvzdušnění Mnuální odvzdušnění Automtické odvzdušnění Přerušení odvzdušnění Zkušební provoz Zkušební provoz kčního členu Možné zkušební provozy kčních členů Vysoušení podkldu podlhového topení Nprogrmování plánu vysoušení podkldu podlhového topení Spuštění vysoušení podkldu podlhového topení Zjištění stvu vysoušení podkldu podlhového topení Přerušení vysoušení podkldu podlhového topení Předání uživteli Údržb servis Bezpečnostní optření pro údržbu... 6

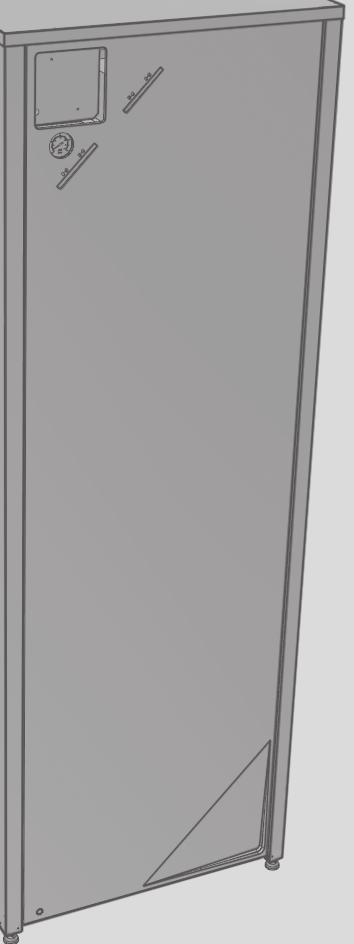

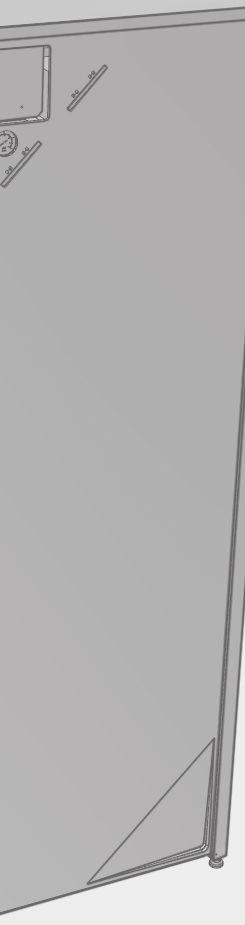

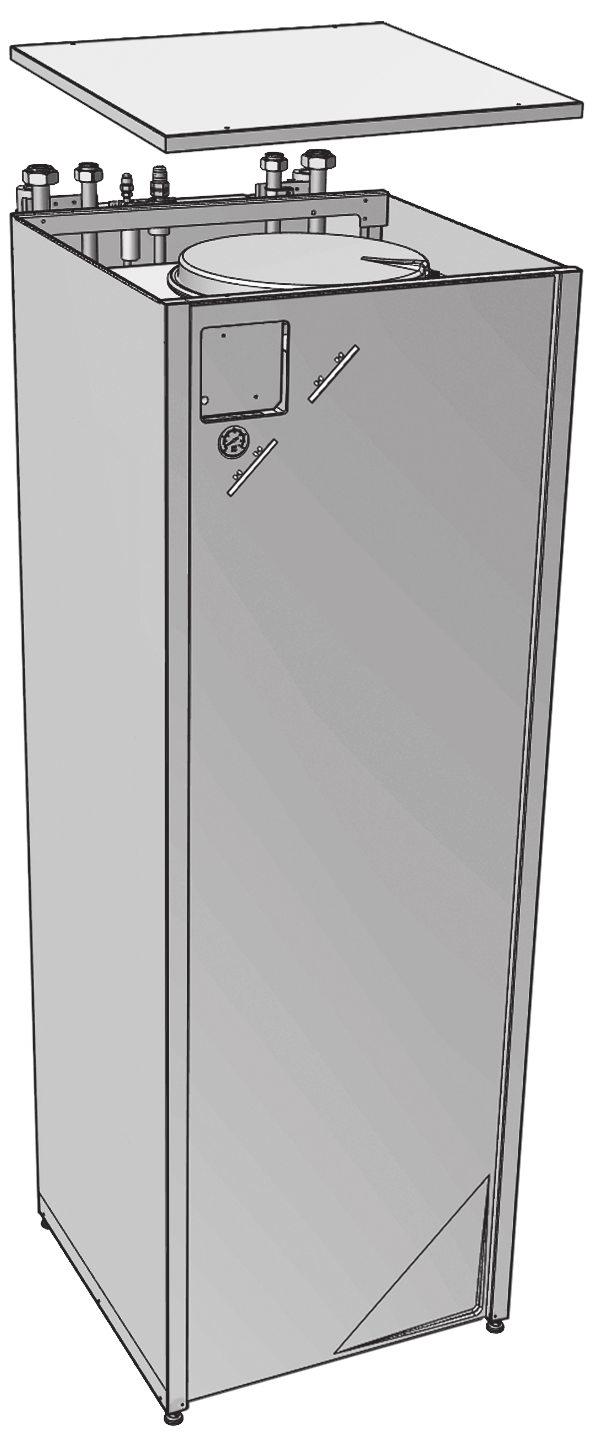

3 O této dokumentci.. Otevření vnitřní jednotky Kontrolní seznm pro kždoroční údržbu vnitřní jednotky Vypuštění nádrže n teplou užitkovou vodu Vypuštění nádrže n teplou užitkovou vodu... 6 Odstrňování problémů Obecné pokyny Řešení problémů n zákldě příznků Příznk: Jednotk NETOPÍ nebo NECHLADÍ dle očekávání Příznk: Kompresor se NESPUSTÍ (prostorové vytápění nebo ohřev teplé užitkové vody) Příznk: Čerpdlo je hlučné (kvitce) Příznk: Přetlkový pojistný ventil se otevře Příznk: Přetlkový pojistný ventil netěsní Příznk: Prostor NENÍ dosttečně vytápěn při nízkých venkovních teplotách Příznk: Tlk n kohoutu je dočsně nezvykle vysoký Příznk: Dekorční pnely jsou vypouklé ven v důsledku nfouknuté nádrže Příznk: Funkce dezinfekce nádrže NENÍ dokončen správně (chyb AH) Řešení problémů n chybových kódů Chybové kódy: Přehled Slovník pojmů Technické údje Rozměry servisní prostor Rozměry servisní prostor: vnitřní jednotk Součásti Součásti: Vnitřní jednotk Součásti: Rozváděcí skříňk (vnitřní jednotk) Funkční schémt Funkční schém: Vnitřní jednotk Schém potrubního rozvodu Schém potrubního rozvodu: Vnitřní jednotk Schém zpojení Schém zpojení součásti: vnitřní jednotk Technická specifikce Technická specifikce: vnitřní jednotk Provozní rozsh Provozní rozsh: topení chlzení Provozní rozsh: teplá užitková vod Vn n kondenzát nutná Zvukové spektrum Zvukové spektrum: venkovní jednotk Křivk externího sttického tlku (ESP) Křivk externího sttického tlku (ESP): Venkovní jednotk Výkon Tbulk možných kombincí O této dokumentci. O tomto dokumentu Určeno pro: Autorizovní instlční technici Soubor dokumentce Tento dokument je součástí souboru dokumentce. Kompletní soubor se skládá z následujících částí: Dokument Obshuje Formát Všeobecná Bezpečnostní pokyny, bezpečnostn které si musíte přečíst í optření před instlcí Ppírový výtisk (ve skříni vnitřní jednotky) Dokument Obshuje Formát Instlční návod pro vnitřní jednotku Instlční návod pro venkovní jednotku Referenční příručk pro instlční techniky Dodtek k návodu pro volitelné vybvení Pokyny k instlci Pokyny k instlci Příprv instlce, technické specifikce, osvědčené postupy, referenční údje, Doplňující informce o způsobu instlce volitelného vybvení Ppírový výtisk (ve skříni venkovní jednotky) CD/DVD (ve skříni vnitřní jednotky) Ppírový výtisk (ve skříni vnitřní jednotky) CD/DVD (ve skříni vnitřní jednotky) Nejnovější revize dodné dokumentce mohou být k dispozici n místních internetových stránkách Dikin nebo u všeho prodejce. Všeobecná bezpečnostní optření. O této dokumentci Původní dokumentce je npsán v ngličtině. Osttní jzyky jsou překldy. Bezpečnostní optření popsná v tomto dokumentu zhrnují velmi důležitá témt. Pečlivě je dodržujte. Veškeré činnosti popsné v tomto instlčním návodu musí provádět utorizovný instlční technik... Význm vrování symbolů NEBEZPEČÍ Oznčuje situci, která bude mít z následek smrt nebo vážné zrnění. NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM Oznčuje situci, která může mít z následek usmrcení elektrickým proudem. NEBEZPEČÍ: RIZIKO POPÁLENÍ Oznčuje situci, která může mít z následek popálení v důsledku extrémně vysokých nebo nízkých teplot. VÝSTRAHA Oznčuje situci, která může mít z následek smrt nebo vážné zrnění. UPOZORNĚNÍ Oznčuje situci, která může mít z následek lehčí nebo střední zrnění. POZNÁMKA Oznčuje situci, která může mít z následek poškození zřízení nebo mjetku. Oznčuje užitečné tipy nebo doplňující informce.

4 Všeobecná bezpečnostní optření. Pro instlčního technik.. Obecně Pokud si nejste jisti, jk jednotku instlovt nebo ovládt, kontktujte svého prodejce. POZNÁMKA Nesprávná instlce nebo připojení zřízení či příslušenství mohou způsobit úrz elektrickým proudem, zkrt, netěsnosti, požár nebo jiné poškození zřízení. Používejte pouze příslušenství, volitelné vybvení náhrdní díly vyrobené nebo schválené Dikin. VÝSTRAHA Ujistěte se, že instlce, zkoušení použité mteriály odpovídjí pltným předpisům (nd pokyny popsnými v dokumentci Dikin). UPOZORNĚNÍ Používejte dekvátní osobní ochrnné pomůcky (ochrnné rukvice, bezpečnostní brýle, ) při instlci, údržbě nebo provádění servisu systému. VÝSTRAHA Roztrhněte vyhoďte plstové obly, by si s nimi nikdo, zvláště děti, nehrál. Možné riziko: udušení. NEBEZPEČÍ: RIZIKO POPÁLENÍ NEDOTÝKEJTE se rozvodů chldiv, vody ni vnitřních součástí během bezprostředně po ukončení provozu. Mohou být příliš horké nebo studené. Poskytněte dosttek čsu, by se u nich vyrovnl normální teplot. Pokud se jich musíte dotknout, používejte ochrnné rukvice. NEDOTÝKEJTE se náhodně uniklého chldiv přímo. POZNÁMKA Proveďte přiměřená optření, by mlá zvířt nemohl jednotku použít jko svůj úkryt. Mlá zvířt mohou svým dotykem s elektrickými částmi způsobit poruchu, kouř nebo požár. UPOZORNĚNÍ NEDOTÝKEJTE se přívodu vzduchu ni hliníkových lmel jednotky. POZNÁMKA N horní strnu (horní desku) jednotky NEPOKLÁDEJTE žádné předměty ni přístroje. N horní strnu jednotky NESEDEJTE, NEVYLÉZEJTE, ni NESTOUPEJTE. Dle pltných předpisů může být nutné k výrobku zvést knihu záznmů obshující lespoň následující položky: informce o údržbě, oprvách, výsledky zkoušek, dobu pohotovostního režimu, N přístupném místě musí být tké u systému uvedeny následující informce: pokyny pro vypnutí systému v přípdě nouzového stvu název dres hsičské stnice, policie nemocnice název, dres telefonní čísl nonstop servisu. Pro tuto knihu záznmů poskytuje v Evropě nezbytné pokyny norm EN78... Místo instlce Kolem jednotky ponechte dosttečný prostor pro účely servisu zjištění potřebného oběhu vzduchu. Ujistěte se, že místo instlce vydrží hmotnost jednotky vibrce. Ujistěte se, že je oblst dobře větrná. Jednotk musí být vodorovná. Jednotku NEINSTALUJTE n míst s následujícími vlstnostmi: Potenciálně výbušné ovzduší. V místech, kde je instlováno vybvení, jež vydává elektromgnetické vlnění. Elektromgnetické vlny by mohly rušit řídicí systém způsobit poruchu funkce zřízení. V místech, kde hrozí nebezpečí požáru v důsledku úniku hořlvých plynů (příkld: ředidlo nebo benzín), kde se nchází uhlíková vlákn, hořlvý prch. V místech, kde vznikjí korozívní plyny (npříkld oxid siřičitý nebo sírový). Koroze měděného potrubí nebo spájených dílů by mohl způsobit únik chldiv... Chldivo POZNÁMKA Ujistěte se, že potrubí rozvodu chldiv splňuje veškeré pltné předpisy. V Evropě se toto řídí normou EN78. POZNÁMKA Ujistěte se, že potrubí n místě instlce přípojky nejsou vystveny nmáhání. VÝSTRAHA Během zkoušek NIKDY netlkujte zřízení pomocí vyššího tlku než je mximální přípustný tlk (viz typový štítek n jednotce). VÝSTRAHA Dávejte pozor n možné riziko požáru v přípdě úniku chldiv. Pokud dojde k úniku chldiv, ihned proveďte odvětrání místnosti. Možná rizik: Ndměrné koncentrce chldiv v ovzduší v uzvřené místnosti může vést k nedosttku kyslíku. Pokud se chldivo dostne do styku s ohněm, může vznikt jedovtý plyn. VÝSTRAHA Vždy chldivo zchyťte. NEVYPOUŠTĚJTE je přímo do prostředí. Použijte podtlkové čerpdlo pro odsátí instlce...4 Vod POZNÁMKA Kvlit vody musí odpovídt směrnici EU 98/8 EC. 4

5 Informce o skříni..5 Elektrická instlce NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM Před sundáním krytu rozváděcí skříňky, před prováděním jkéhokoliv připojení nebo před dotykem elektrických součástí vypněte přívod elektrické energie. Před prováděním servisu musí být přívod energie vypnut delší dobu než minutu změřte npětí n svorkách kondenzátorů hlvního okruhu nebo elektrických součástech. Npětí musí být nižší než 50 V (stejn.) než se budete moci dotknout elektrických součástí. Umístění svorek nleznete n schémtu zpojení. NEDOTÝKEJTE se elektrických součástí mokrými prsty. NENECHÁVEJTE jednotku bez dozoru, když je demontovný servisní kryt. Informce o skříni Při dodání musí být zkontrolováno, zd není jednotk poškozen. Jkékoliv poškození musí být okmžitě hlášeno likvidátorovi škod doprvce. Zblenou jednotku doprvte co nejblíže ke konečnému místu instlce, by nedošlo k jejímu poškození během doprvy.. Vnitřní jednotk.. Odblení vnitřní jednotky VÝSTRAHA Pokud tomu tk není z výroby, do pevných přívodů musí být instlován hlvní vypínč nebo jiný prostředek k odpojení, vybvený možností odpojit všechny kontkty tk, by při přepětí ktegorie III došlo k úplnému odpojení. VÝSTRAHA Používejte výhrdně měděné vodiče. Všechny vodiče místní instlce musí být zpojeny v souldu se schémtem zpojení, které je dodáváno s jednotkou. NIKDY kbelové svzky nesvírejte ujistěte se, že kbely nepřijdou do kontktu s potrubím ostrými hrnmi. Zjistěte, by n svorkovnici nepůsobily žádné vnější síly. Musí být zpojeno uzemnění. NEUZEMŇUJTE jednotku k potrubí užitkové vody, pohlcovči vlnových rázů ni k uzemnění telefonní linky. Nedokonlé uzemnění může způsobit úrz elektrickým proudem. Použijte smosttný elektrický obvod. NIKDY nepoužívejte elektrický obvod sdílený jiným zřízením. Ninstlujte poždovné pojistky nebo smočinné jističe. Nezpomeňte ninstlovt ochrnu proti úniku. Pokud ji nepoužijete, může dojít k úrzu elektrickým proudem nebo požáru. Při instlci ochrny proti zemnímu spojení dbejte n to, by tto ochrn byl komptibilní s invertorem (odolnému proti vysokofrekvenčnímu elektrickému šumu), by nedocházelo ke zbytečnému rozpojování této ochrny. Z důvodů zmezení rušení obrzu nebo vzniku šumu dbejte n to, by byly npájecí kbely veden ve vzdálenosti nejméně metru od televizních rozhlsových přijímčů. V závislosti n délce rdiových vln může být vzdálenost metru nedosttečná... Vyjmutí veškerého příslušenství z vnitřní jednotky Vyšroubujte šrouby v horní části jednotky. Odstrňte přední pnel. 4x VÝSTRAHA Po dokončení elektrického zpojení se ujistěte, zd jsou všechny elektrické součásti svorky uvnitř elektrické rozvodné skříňky bezpečně zpojeny. Před spuštěním jednotky se ujistěte, že jsou uzvřeny všechny kryty. Odstrňte příslušenství. 5

6 4 Informce o jednotkách volitelném příslušenství x f x b x g x c x d x h x e x Všeobecná bezpečnostní optření b Dodtek k návodu pro volitelné vybvení c Instlční návod pro vnitřní jednotku d Návod k obsluze e CD/DVD f Sd dálkového ovldče: dálkový ovldč, 4 montážní šrouby, zátky g Uzvírcí ventil h Kryt dálkového ovldče 4 Znovu nmontujte přední pnel. 4 Informce o jednotkách volitelném příslušenství 4. Oznčení POZNÁMKA Při instlci nebo servisu několik jednotek njednou zjistěte, by NEDOŠLO k přehození servisních pnelů mezi různými modely. 4.. Identifikční štítek: Vnitřní jednotk Umístění Kód 04 Tříd výkonu: S 04=4,5 kw 08=7,5 kw 6=6 kw Popis Mteriál integrovné nádrže: S=Nerezová ocel 8 Objem integrovné nádrže: CA V 8=80 l 6=60 l Řd Model se záložním ohřívčem V 9W 4. Možné kombince jednotek možností 4.. Seznm volitelných možností pro vnitřní jednotku Dálkový ovldč (EKRUCAL, EKRUCAL) Dálkový ovldč se dodává s jednotkou jko příslušenství. Volitelně je k dispozici i doplňkový dálkový ovldč. Doplňkový dálkový ovldč může být připojen: Aby bylo zjištěno: ovládání v blízkosti vnitřní jednotky funkce pokojového termosttu v hlvním prostoru k vytápění Jk získt ovldč obshující dlší jzyky Doplňkový dálkový ovldč EKRUCAL obshuje 6 běžných jzyků: ngličtinu, němčinu, frncouzštinu, holndštinu, itlštinu, špnělštinu. Doplňkový dálkový ovldč EKRUCAL obshuje dlší jzyky: ngličtinu, švédštinu, norštinu, češtinu, turečtinu, portuglštinu. Jzyky mohou být n dálkové ovládání nhrány pomocí počítčového softwru nebo zkopírovány z jednoho dálkového ovldče do druhého. Pokyny k instlci viz "7.4.5 Připojení dálkového ovldče" n stránce 0. Pokojový termostt (EKRTWA, EKRTR) K vnitřní jednotce můžete připojit volitelný pokojový termostt. Tento termostt může být npevno zpojený (EKRTWA) nebo bezdrátový (EKRTR). Pokyny k instlci viz instlční návod pro pokojový termostt dodtek k návodu pro volitelné vybvení. Oznčení modelu Příkld: E HV H 04 S 8 CA V E HV H Kód Evropský model Popis HV=Vnitřní podlhová jednotk s integrovnou nádrží H=Pouze topení X=Topení/chlzení Dálkový snímč pro bezdrátový termostt (EKRTETS) Bezdrátový vnitřní teplotní snímč (EKRTETS) můžete použít pouze v kombinci s bezdrátovým termosttem (EKRTR). Pokyny k instlci viz instlční návod pro pokojový termostt dodtek k návodu pro volitelné vybvení. Digitální I/O krt (EKRPHB) Digitální I/O krt je nutná k zjištění následujících signálů: Výstup lrmu Zpínání/vypínání výstupu prostorového topení/chlzení Přepínání n externí zdroj tepl 6

7 5 Pokyny k použití Pouze pro modely EHVH/X6: Ovládcí signál pro souprvu ohřívče spodní desky EKBPHTH6A. Pokyny k instlci viz instlční návod pro digitální I/O krtu dodtek k návodu pro volitelné vybvení. Krt poždvků (EKRPAHTA) Aby bylo možné kontrolovt spotřebu energie šetřit jí pomocí digitálních vstupů, musíte ninstlovt krtu poždvků. Pokyny k instlci viz instlční návod pro krtu poždvků dodtek k návodu pro volitelné vybvení. Dálkový vnitřní snímč (KRCS0-) Jko výchozí možnost bude snímč vnitřního dálkového ovldče používán jko snímč pokojové teploty. Jko volitelná možnost může být dálkový vnitřní snímč ninstlován, by měřil pokojovou teplotu n jiném místě. Pokyny k instlci viz instlční návod pro dálkový vnitřní snímč dodtek k návodu pro volitelné vybvení. Dálkový vnitřní snímč může být použit pouze v přípdě, že je dálkový ovldč nkonfigurován jko pokojový termostt. Můžete pouze připojit buď dálkový vnitřní snímč nebo dálkový venkovní snímč. 4.. Možné kombince vnitřní venkovní jednotky Dálkový venkovní snímč (EKRSCA) Jko výchozí možnost je snímč uvnitř venkovní jednotky použit k měření venkovní teploty. Volitelně může být dálkový venkovní snímč ninstlován, by měřil venkovní teplotu n jiném místě (npř. by se zbránilo přímému slunečnímu svitu) pro zlepšení chodu systému. Pokyny k instlci viz instlční návod pro dálkový venkovní snímče. Můžete pouze připojit buď dálkový vnitřní snímč nebo dálkový venkovní snímč. PC konfigurátor (EKPCCAB*) Počítčový kbel umožňuje připojit rozváděcí skříňku vnitřní jednotky k počítči. Poskytuje možnost nhrát n dálkový ovldč soubory v různých jzycích vnitřní prmetry n vnitřní jednotku. Pro zjištění dostupných jzykových souborů kontktujte svého místního prodejce. Softwre odpovídjící návody jsou k dispozici n stránkách extrnetu Dikin. Pokyny k instlci viz instlční návod PC kbel. Venkovní jednotk Vnitřní jednotk EHVH6S8CAV EHVX6S8CAV EHVH6S6CA9W EHVX6S6CA9W ERHQ0BAV O O O O ERHQ04BAV O O O O ERHQ06BAV O O O O ERLQ0CAV O O O O ERLQ04CAV O O O O ERLQ06CAV O O O O ERHQ0BAW O O O O ERHQ04BAW O O O O ERHQ06BAW O O O O ERLQ0CAW O O O O ERLQ04CAW O O O O ERLQ06CAW O O O O 5 Pokyny k použití 5. Přehled: Pokyny k použití Účelem pokynů k použití je poskytnout přehled o možnostech systému tepelného čerpdl Dikin. POZNÁMKA Obrázky uvedené v těchto pokynech k použití slouží pouze jko ukázk NIKOLIV jko podrobná hydrulická schémt. Podrobné rozměry hydruliky vyvážení NENÍ znázorněno. Z ty nese odpovědnost technik provádějící instlci. Více informcí o nstvení konfigurce k optimlizci provozu tepelného čerpdl nleznete v kpitole "8 Konfigurce" n stránce. Tto kpitol obshuje pokyny k použití pro: Nstvení systému prostorového vytápění/chlzení Nstvení pomocného zdroje tepl pro prostorové vytápění Nstvení teploty v nádrži teplé užitkové vody Nstvení měření energie Nstvení měření spotřeby energie Nstvení externího snímče teploty 5. Nstvení systému prostorového vytápění/chlzení Systém tepelného čerpdl Dikin dodává výstupní vodu do tepelných zářičů v jedné nebo více místnostech. Vzhledem k tomu, že systém nbízí široké možnosti regulce teploty v kždé místnosti, musíte nejprve odpovědět n následující otázky: Kolik místností je vyhříváno (nebo chlzeno) systémem tepelného čerpdl Dikin? Jké typy tepelných zářičů jsou použity v kždé místnosti jká je jejich poždovná teplot výstupní vody? Jkmile jsou poždvky n prostorové vytápění/chlzení vyjsněny, Dikin doporučuje postupovt dle pokynů k nstvení uvedených níže. 7

8 5 Pokyny k použití 5.. Jedn místnost Podlhové topení nebo rdiátory Npevno zpojený pokojový termostt Podlhové topení nebo rdiátory Bezdrátový pokojový termostt Nstvení Nstvení A B A B b A Hlvní zón teploty výstupní vody B Jedn smosttná místnost Dálkový ovldč použit jko pokojový termostt Podlhové topení nebo rdiátory jsou přímo připojeny k vnitřní jednotce. Pokojová teplot je regulován n dálkovém ovldči, který je použit jko pokojový termostt. Možné instlce: Dálkový ovldč (stndrdní vybvení) instlovný v místnosti používný jko pokojový termostt. Dálkový ovldč (stndrdní vybvení) instlovný ve vnitřní jednotce použitý pro ovládání v blízkosti vnitřní jednotky + dálkový ovldč (volitelné vybvení EKRUCAL) instlovný v místnosti použitý jko pokojový termostt. Konfigurce Nstvení Ovládání teploty jednotky: #: [A...7] Kód: [C-07] Počet zón teploty vody: #: [A...8] Kód: [7-0] Výhody Hodnot (Ovl.pokoj.term.): Provozní režim jednotky je vybrán n zákldě teploty okolí n dálkovém ovldči. 0 ( zón t.výst.v): Hlvní Úspor nákldů. NEPOTŘEBUJETE dlší externí pokojový termostt. Nejvyšší úroveň komfortu účinnosti. Inteligentní funkce pokojového termosttu dokáže snížit nebo zvýšit poždovnou teplotu výstupní vody n zákldě skutečné pokojové teploty (modulce). Výsledkem je následující: Stbilní pokojová teplot odpovídjící poždovné teplotě (vyšší komfort) Méně cyklů zpnutí/vypnutí (tišší, vyšší komfort vyšší účinnost) Nejnižší možná teplot výstupní vody (vyšší účinnost) Sndnost. Poždovnou pokojovou teplotu můžete sndno nstvit pomocí dálkového ovldče: Pro vše kždodenní potřeby můžete použít přednstvené hodnoty plány. Chcete-li změnit kždodenní nstvení, můžete dočsně potlčit přednstvené hodnot plány použít režim dovolené A Hlvní zón teploty výstupní vody B Jedn smosttná místnost Přijímč pro bezdrátový externí pokojový termostt b Bezdrátový externí pokojový termostt Podlhové topení nebo rdiátory jsou přímo připojeny k vnitřní jednotce. Pokojová teplot je regulován bezdrátovým externím pokojovým termosttem (volitelné vybvení EKRTR). Konfigurce Nstvení Ovládání teploty jednotky: #: [A...7] Kód: [C-07] Počet zón teploty vody: #: [A...8] Kód: [7-0] Externí pokojový termostt pro hlvní zónu: #: [A...4] Kód: [C-05] Výhody Hodnot (Ov.ext.po.term): Provozní režim jednotky je vybrán podle externího termosttu. 0 ( zón t.výst.v): Hlvní Konfigurci proveďte dle nstvení: (Termo ZAP/VYP): Pokud použitý externí pokojový termostt nebo konvektor tepelného čerpdl může pouze odeslt stv termosttu zpnuto/vypnuto. Bez oddělení poždvku n topení nebo chlzení. (Pož.n chl/top): Pokud použitý externí pokojový termostt může odeslt smosttný stv termosttu topení/chlzení zpnuto/ vypnuto. Bezdrátový. Externí pokojový termostt Dikin je k dispozici v bezdrátové verzi. Účinnost. I když externí pokojový termostt pouze vysílá signály pro zpnutí vypnutí, je speciálně nvržen pro systém tepelného čerpdl. Komfort. V přípdě podlhového topení brání bezdrátový pokojový termostt kondenzci n podlze během chlzení měřením pokojové vlhkosti. 8

9 5 Pokyny k použití Konvektory tepelného čerpdl Nstvení Nstvení A B A B M A Hlvní zón teploty výstupní vody B Jedn smosttná místnost Dálkový ovldč konvektorů tepelného čerpdl Konvektory tepelného čerpdl jsou přímo připojeny k vnitřní jednotce. Poždovná pokojová teplot je nstven pomocí dálkového ovldče n konvektorech tepelného čerpdl. Signál poždvku n prostorové vytápění/chlzení je odeslán do jednoho digitálního vstupu vnitřní jednotky (XM/ XM/4). Signál režimu prostorového vytápění/chlzení je odeslán do konvektorů tepelného čerpdl jedním digitálním výstupem n vnitřní jednotce (XM/ XM/4). Konfigurce Při použití více konvektorů tepelného čerpdl se ujistěte, že kždý přijímá infrčervený signál z dálkového ovldče pro konvektory. Nstvení Ovládání teploty jednotky: #: [A...7] Kód: [C-07] Počet zón teploty vody: #: [A...8] Kód: [7-0] Externí pokojový termostt pro hlvní zónu: #: [A...4] Kód: [C-05] Výhody Hodnot (Ov.ext.po.term): Provozní režim jednotky je vybrán podle externího termosttu. 0 ( zón t.výst.v): Hlvní (Termo ZAP/VYP): Pokud použitý externí pokojový termostt nebo konvektor tepelného čerpdl může pouze odeslt stv termosttu zpnuto/ vypnuto. Bez oddělení poždvku n topení nebo chlzení. Chlzení. Konvektor tepelného čerpdl umožňuje kromě tepelného výkonu tké vynikjící chldicí výkon. Účinnost. Optimální účinnost vzhledem k funkci mezičlánku. Stylový. Kombince: Podlhové topení + konvektory tepelného čerpdl Prostorové vytápění je zjišťováno pomocí: Podlhového topení Konvektorů tepelného čerpdl Prostorové chlzení je zjišťováno pouze konvektory tepelného čerpdl. Podlhové topení je vypnuto uzvírcím ventilem. A Hlvní zón teploty výstupní vody B Jedn smosttná místnost Dálkový ovldč konvektorů tepelného čerpdl Konvektory tepelného čerpdl jsou přímo připojeny k vnitřní jednotce. Uzvírcí ventil (místní dodávk) je instlován před podlhové topení, by se zbránilo kondenzci n podlze během chlzení. Poždovná pokojová teplot je nstven pomocí dálkového ovldče n konvektorech tepelného čerpdl. Signál poždvku n prostorové vytápění/chlzení je odeslán do jednoho digitálního vstupu vnitřní jednotky (XM/ XM/4). Signál režimu prostorového vytápění/chlzení je odeslán jedním digitálním výstupem (XM/ XM/4) n vnitřní jednotce do: Konvektorů tepelného čerpdl Uzvírcího ventilu Konfigurce Nstvení Ovládání teploty jednotky: #: [A...7] Kód: [C-07] Počet zón teploty vody: #: [A...8] Kód: [7-0] Externí pokojový termostt pro hlvní zónu: #: [A...4] Kód: [C-05] Výhody Hodnot (Ov.ext.po.term): Provozní režim jednotky je vybrán podle externího termosttu. 0 ( zón t.výst.v): Hlvní (Termo ZAP/VYP): Pokud použitý externí pokojový termostt nebo konvektor tepelného čerpdl může pouze odeslt stv termosttu zpnuto/ vypnuto. Bez oddělení poždvku n topení nebo chlzení. Chlzení. Konvektory tepelného čerpdl umožňují kromě tepelného výkonu tké vynikjící chldicí výkon. Účinnost. Podlhové topení má nejlepší účinnost se zřízením Altherm LT. Komfort. Kombince těchto dvou tepelných zářičů poskytuje: Vynikjící tepelný komfort podlhového topení Vynikjící chldicí komfort konvektorů tepelného čerpdl 5.. Více místností Jedn zón teploty výstupní vody Pokud je zpotřebí pouze jedn zón teploty výstupní vody, protože je konstrukční teplot výstupní vody všech tepelných zářičů stejná, NEPOTŘEBUJETE stnici směšovcích ventilů (úspor nákldů). 9

10 5 Pokyny k použití Příkld: Jestliže je systém tepelného čerpdl používán pro vyhřívání jednoho podlhového systému, kdy všechny místnosti mjí stejné tepelné zářiče. Podlhové topení nebo rdiátory Termosttické ventily Podlhové topení nebo rdiátory Více externích pokojových termosttů Nstvení Pokud vyhříváte místnosti s podlhovým topením nebo rdiátory, je velmi běžným způsobem regulovt teplotu v hlvní místnosti pomocí termosttu (z ten může sloužit dálkové ovládání nebo se může jednt o externí pokojový termostt), ztímco osttní místnosti jsou regulovány tkzvnými termosttickými ventily, které se otevírjí nebo zvírjí v závislosti n pokojové teplotě. A B M C M b Nstvení A B A Hlvní zón teploty výstupní vody B Místnost C Místnost Dálkový ovldč Podlhové topení v hlvní místnosti je přímo npojeno k vnitřní jednotce. Pokojová teplot v hlvní místnosti je regulován n dálkovém ovldči, který je použit jko termostt. Termosttický ventil je instlován před podlhové topení ve všech osttních místnostech. Konfigurce Pmtujte n situce, kdy hlvní místnost může být vytápěn jiným zdrojem tepl. Příkld: krbová kmn. Nstvení Ovládání teploty jednotky: #: [A...7] Kód: [C-07] Počet zón teploty vody: #: [A...8] Kód: [7-0] Výhody Úspor nákldů. C T Hodnot (Ovl.pokoj.term.): Provozní režim jednotky je vybrán n zákldě teploty okolí n dálkovém ovldči. 0 ( zón t.výst.v): Hlvní Sndnost. Stejná instlce jko pro jednu místnost, le s termosttickými ventily. A Hlvní zón teploty výstupní vody B Místnost C Místnost Externí pokojový termostt b Obtokový ventil Pro kždou místnost je instlován uzvírcí ventil (místní dodávk), by se zbránilo přívodu výstupní vody, pokud není poždvek n topení nebo chlzení. Obtokový ventil musí být instlován, by byl umožněn recirkulce vody při uzvření všech uzvírcích ventilů. O režimu prostorového vytápění/chlzení rozhoduje dálkový ovldč připojený k vnitřní jednotce. Pmtujte, že provozní režim n kždém pokojovém termosttu musí být nstven tk, by odpovídl vnitřní jednotce. Pokojové termostty jsou připojeny k uzvírcím ventilům, všk NEMUSÍ být připojeny k vnitřní jednotce. Vnitřní jednotk bude vždy přivádět výstupní vodu, s možností nprogrmovt plán výstupní vody. Konfigurce Nstvení Ovládání teploty jednotky: #: [A...7] Kód: [C-07] Počet zón teploty vody: #: [A...8] Kód: [7-0] Výhody Hodnot 0 (Ov.dle tepl.v.v): Provozní režim jednotky je vybrán n zákldě teploty výstupní vody. 0 ( zón t.výst.v): Hlvní V porovnání s podlhovým topením nebo rdiátory v jedné místnosti: Komfort. Pro kždou místnost můžete pomocí pokojových termosttů nstvit poždovnou pokojovou teplotu, včetně plánů. Konvektory tepelného čerpdl Nstvení A B C 0

11 5 Pokyny k použití A Hlvní zón teploty výstupní vody B Místnost C Místnost Dálkový ovldč konvektorů tepelného čerpdl Poždovná pokojová teplot je nstven pomocí dálkového ovldče n konvektorech tepelného čerpdl. O režimu prostorového vytápění/chlzení rozhoduje dálkový ovldč připojený k vnitřní jednotce. Signály poždvku n topení nebo chlzení kždého konvektoru tepelného čerpdl jsou prlelně připojeny k digitálnímu vstupu vnitřní jednotky (XM/ XM/4). Vnitřní jednotk bude zásobovt výstupní vodou o dné teplotě pouze v přípdě skutečného poždvku. Konfigurce Ke zvýšení komfortu výkonu společnost Dikin doporučuje instlovt souprvu ventilů EKVKHPC n kždý konvektor tepelného čerpdl. Nstvení Ovládání teploty jednotky: #: [A...7] Kód: [C-07] Počet zón teploty vody: #: [A...8] Kód: [7-0] Výhody Hodnot (Ov.ext.po.term): Provozní režim jednotky je vybrán podle externího termosttu. 0 ( zón t.výst.v): Hlvní V porovnání s konvektory tepelného čerpdl pro jednu místnost: Komfort. Pro kždou místnost můžete pomocí dálkového ovldče konvektorů tepelného čerpdl nstvit poždovnou pokojovou teplotu, včetně plánů. Kombince: Podlhové topení + konvektory tepelného čerpdl Nstvení A B M M A Hlvní zón teploty výstupní vody B Místnost C Místnost Externí pokojový termostt b Dálkový ovldč konvektorů tepelného čerpdl Pro kždou místnost s konvektory tepelného čerpdl: konvektory jsou přímo připojeny k vnitřní jednotce. Pro kždou místnost s podlhovým topením: dv uzvírcí ventily (místní dodávk) jsou instlovány před podlhové topení: Uzvírcí ventil k zbránění přívodu teplé vody v přípdě, že místnost nemá poždvek n topení Uzvírcí ventil k zbránění kondenzce n podlze během chlzení místností s konvektory tepelného čerpdl C b Pro kždou místnost s konvektory tepelného čerpdl: Poždovná pokojová teplot je nstven pomocí dálkového ovldče n konvektorech tepelného čerpdl. Pro kždou místnost s podlhovým topením: Poždovná pokojová teplot je nstven pomocí externího pokojového termosttu (npevno zpojeného nebo bezdrátového). O režimu prostorového vytápění/chlzení rozhoduje dálkový ovldč připojený k vnitřní jednotce. Pmtujte, že provozní režim n kždém externím pokojovém termosttu dákovém ovldči konvektorů tepelného čerpdl musí být nstven tk, by odpovídl vnitřní jednotce. Konfigurce Ke zvýšení komfortu výkonu společnost Dikin doporučuje instlovt souprvu ventilů EKVKHPC n kždý konvektor tepelného čerpdl. Nstvení Ovládání teploty jednotky: #: [A...7] Kód: [C-07] Počet zón teploty vody: #: [A...8] Kód: [7-0] Hodnot 0 (Ov.dle tepl.v.v): Provozní režim jednotky je vybrán n zákldě teploty výstupní vody. 0 ( zón t.výst.v): Hlvní 5.. Více místností Dvě zóny teploty výstupní vody Jestliže jsou tepelné zářiče zvolené pro kždou místnost nvrženy pro různé teploty výstupní vody, můžete použít různé zóny teploty výstupní vody (mximálně ). V tomto dokumentu: Hlvní zón = zón s nejnižší konstrukční teplotou pro topení nejvyšší konstrukční teplotou pro chlzení Doplňková zón = Dlší zón UPOZORNĚNÍ Pokud existuje více než jedn zón teploty výstupní vody, musíte vždy ninstovt stnici směšovcích ventilů do hlvní zóny z účelem snížení (v režimu topení) / zvýšení (v režimu chlzení) teploty výstupní vody pokud je obdržen poždvek z doplňkové zóny. Typický příkld: Místnost (zón) Obývcí pokoj (hlvní zón) Ložnice (doplňková zón) Tepelné zářiče: Konstrukční teplot Podlhové topení: V režimu topení: 5 C V režimu chlzení: 0 C (pouze krátké ochlzení, skutečné chlzení není povoleno) Konvektory tepelného čerpdl: V režimu topení: 45 C V režimu chlzení: C

12 5 Pokyny k použití Nstvení d c A B D E A Doplňková zón teploty výstupní vody B Místnost C Místnost D Hlvní zón teploty výstupní vody E Místnost Dálkový ovldč konvektorů tepelného čerpdl b Dálkový ovldč c Stnice směšovcích ventilů d Ventil k regulci tlku Tlkový regulční ventil musí být instlován před stnici směšovcích ventilů. Zručí se tk správné vyvážení průtoku vody mezi hlvní zónou teploty výstupní vody doplňkovou zónou teploty výstupní vody v souvislosti s poždovným výkonem obou teplotních zón. Pro hlvní zónu: Stnice směšovcích ventilů je instlován před podlhové topení. Čerpdlo stnice směšovcích ventilů je ovládáno signálem zpnutí/vypnutí vnitřní jednotky (XM/5 XM/7; signál uzvírcího ventilu s polohou normálně uzvřeno). Pokojová teplot je regulován n dálkovém ovldči, který je použit jko pokojový termostt. Pro doplňkovou zónu: Konvektory tepelného čerpdl jsou přímo připojeny k vnitřní jednotce. Poždovná pokojová teplot je nstven pomocí dálkového ovldče n konvektorech tepelného čerpdl pro kždou místnost. Signály poždvku n topení nebo chlzení kždého konvektoru tepelného čerpdl jsou prlelně připojeny k digitálnímu vstupu vnitřní jednotky (XM/ XM/4). Vnitřní jednotk bude zásobovt výstupní vodou o poždovné teplotě pouze v přípdě skutečného poždvku. O režimu prostorového vytápění/chlzení rozhoduje dálkový ovldč připojený k vnitřní jednotce. Pmtujte, že provozní režim n kždém dálkovém ovldči konvektorů tepelného čerpdl musí být nstven tk, by odpovídl vnitřní jednotce. C b Konfigurce Nstvení Ovládání teploty jednotky: #: [A...7] Kód: [C-07] Počet zón teploty vody: #: [A...8] Kód: [7-0] V přípdě konvektorů tepelného čerpdl: Externí pokojový termostt pro doplňkovou zónu: #: [A...5] Kód: [C-06] Výstup z uzvírcího ventilu Uzvírcí ventil N stnici směšovcích ventilů Výhody Komfort. Hodnot (Ovl.pokoj.term.): Provozní režim jednotky je vybrán n zákldě teploty okolí n dálkovém ovldči. Poznámk: Hlvní místnost = dálkový ovldč použitý jko pokojový termostt Osttní místnosti = externí pokojový termostt ( zóny t.výst.v): Hlvní + doplňková (Termo ZAP/VYP): Pokud použitý externí pokojový termostt nebo konvektor tepelného čerpdl může pouze odeslt stv termosttu zpnuto/ vypnuto. Bez oddělení poždvku n topení nebo chlzení. Nstven tk, by se řídil dle poždvku termosttu hlvní zóny. Jestliže musí být hlvní zón během režimu chlzení vypnut, by nedocházelo ke kondenzci n podlze, nstvte jej podle toho. Nstvte poždovnou teplotu výstupní vody pro topení /nebo chlzení. Inteligentní funkce pokojového termosttu dokáže snížit nebo zvýšit poždovnou teplotu výstupní vody n zákldě skutečné pokojové teploty (modulce). Kombince těchto dvou systémů tepelných zářičů poskytuje vynikjící tepelný komfort podlhového topení skvělý chldicí komfort konvektorů tepelného čerpdl. Účinnost. V závislosti n poždvku vnitřní jednotk zjišťuje různé teploty výstupní vody odpovídjící konstrukční teplotě různých tepelných zářičů. Podlhové topení má nejlepší účinnost se zřízením Altherm LT. 5. Nstvení pomocného zdroje tepl pro prostorové vytápění Prostorové vytápění může být prováděno pomocí: Vnitřní jednotky Pomocného kotle (místní dodávk) připojeného k systému Pokud pokojový termostt požduje topení, vnitřní jednotk nebo pomocný kotel zhájí provoz v závislosti n venkovní teplotě (stv přepnutí n externí zdroj tepl). Při vydání povolení pro pomocný kotel bude prostorové vytápění pomocí vnitřní jednotky vypnuto. Dvojčinný (bivlentní) provoz je k dispozici pouze u prostorového vytápění, NIKOLI pro ohřev teplé užitkové vody. Teplá užitková vod je vždy ohříván pomocí nádrže TUV připojené k vnitřní jednotce.

13 5 Pokyny k použití Nstvení Během provozu topení tepelného čerpdl je tepelné čerpdlo spuštěno z účelem dosáhnutí poždovné teploty nstvené n dálkovém ovldči. Je-li ktivní režim provozu závisející n počsí, teplot vody se stnoví utomticky podle venkovní teploty. Během provozu topení pomocného kotle je kotel spuštěn z účelem dosáhnutí poždovné teploty nstvené n dálkovém ovldči pomocného kotle. Pomocný kotel zpojte do systému následujícím způsobem: Pouze pro EHBH/X b c d e f g h j Pouze pro EHVH/X f FHL b c deg f h j n M f l m M n l k k h i i h i i m FHL FHL FHL FHL FHL Venkovní jednotk b Vnitřní jednotk c Tepelný výměník d Záložní ohřívč e Čerpdlo f Uzvírcí ventil g Motorem ovládný cestný ventil (dodávný s nádrží TUV) h Zpětný ventil (místní dodávk) i Uzvírcí ventil (místní dodávk) j Kolektor (místní dodávk) k Pomocný kotel (místní dodávk) l Ventil Aqustt (místní dodávk) m Nádrž TUV (EHBH/X: volitelná) n Vinutí tepelného výměníku FHL... Podlhové topení POZNÁMKA Ujistěte se, že pomocný kotel jeho zpojení do systému odpovídá pltné legisltivě. Společnost Dikin NENESE odpovědnost z následky chybné nebo nebezpečné instlce systému pomocného kotle. Následujícím způsobem s ujistěte, že teplot n zpětném vedení vody k tepelnému čerpdlu NEPŘEKRAČUJE 55 C: Nstvte poždovnou teplotu výstupní vody pomocí ovldče pomocného kotle n mximální teplotu 55 C. Ninstlujte ventil qustt do zpětné větve vody tepelného čerpdl. Nstvte ventil qustt tk, by se uzvřel při teplotě vyšší než 55 C otevřel při teplotě pod 55 C. Ninstlujte zpětné ventily. Ve vodním okruhu musí být zpojen jen jedn expnzní nádob. Vnitřní jednotk je již vybven předmontovnou expnzní nádobou. Ninstlujte digitální I/O krtu (volitelná EKRPHB). Připojte X X (přepnutí n externí zdroj tepl) n krtě k termosttu pomocného kotle. Způsob nstvení tepelných zářičů viz, "5. Nstvení systému prostorového vytápění/chlzení" n stránce 7. Konfigurce Přes dálkový ovldč (rychlý průvodce): Nstvte jko externí zdroj tepl použití bivlentního systému. Nstvte bivlentní teplotu hysterezi. POZNÁMKA Ujistěte se, že hystereze bivlentního provozu má dosttečný rozdíl teplot k prevenci čstého přepínání mezi vnitřní jednotkou pomocným kotlem. Vzhledem k tomu, že venkovní teplot je měřen vzduchovým termistorem venkovní jednotky, ninstlujte venkovní jednotku do stínu, by NEBYLA ovlivněn nebo zpínán/vypínán v důsledku přímého slunečního záření. Čsté přepínání může způsobit korozi pomocného kotle. Pro získání dlší informcí se obrťte n výrobce kotle. Přepínání n externí zdroj tepl n zákldě rozhodnutí pomocného kontktu Možné pouze při řízení pomocí externího pokojového termosttu A při jedné zóně teploty výstupní vody (viz "5. Nstvení systému prostrového vytápění/chlzení" n stránce 7). Pomocný kontkt může být: Termostt venkovní teploty Kontkt trifu elektrické energie Mnuálně ovládný kontkt

14 5 Pokyny k použití Nstvení: Připojte následující místní zpojení: L Indoor/Auto/Boiler N H Com A KA KA KA Indoor XM B TI 4 X Y KA B TI Vstup termosttu kotle A Pomocný kontkt (normálně uzvřený) H Pokojový termostt pro poždvek n topení (volitelné) KA Pomocné relé pro ktivci vnitřní jednotky (místní dodávk) KA Pomocné relé k ktivci kotle (místní dodávk) Indoor Vnitřní jednotk Auto Automticky Boiler Kotel POZNÁMKA Ujistěte se, že pomocný kontkt má dosttečný rozdíl teplot nebo čsovou prodlevu k prevenci čstého přepínání mezi vnitřní jednotkou pomocným kotlem. Pokud jko pomocný kontkt slouží termostt venkovní teploty, instlujte termostt do stínu tk, by NEBYL ovlivněn ni zpínán či vypínán v důsledku přímého slunečního záření. Čsté přepínání může způsobit korozi pomocného kotle. Pro získání dlší informcí se obrťte n výrobce kotle. 5.4 Nstvení teploty v nádrži teplé užitkové vody Nádrž TUV může být: Integrován do vnitřní jednotky Instlován smosttně jko doplněk 5.4. Rozvržení systému Integrovná nádrž TUV Pouze pro EHVH/X. UI b c d f hh M i i Kolektor (místní dodávk) FHL... Podlhové topení UI Dálkový ovldč 5.4. Rozvržení systému Smosttná nádrž TUV Pouze pro EHBH/X. b c d e f g h f M FHL i j FHL Venkovní jednotk b Vnitřní jednotk c Tepelný výměník d Záložní ohřívč e Čerpdlo f Uzvírcí ventil g Motorem ovládný cestný ventil h Kolektor (místní dodávk) i Nádrž TUV j Vinutí tepelného výměníku FHL... Podlhové topení FHL 5.4. Výběr objemu poždovné teploty pro nádrž TUV Vod zdá být horká při teplotě 40 C. Proto je spotřeb TUV vždy vyjádřen jko ekvivlent objemu teplé vody při teplotě 40 C. Můžete všk nstvit teplotu v nádrži TUV n vyšší teplotu (npříkld 5 C). T je pk smísen se studenou vodou (npříkld 5 C). Výběr objemu poždovné teploty pro nádrž TUV se skládá z následujících kroků: Stnovení spotřeby TUV (ekvivlent objemu teplé vody při teplotě 40 C). Stnovení objemu poždovné teploty pro nádrž TUV. e FHL 4 g FHL Venkovní jednotk b Vnitřní jednotk c Tepelný výměník d Záložní ohřívč e Čerpdlo f Motorem ovládný cestný ventil g Nádrž TUV h Uzvírcí ventil FHL Možné objemy nádrže TUV Typ Integrovná nádrž TUV Smosttná nádrž TUV Tipy pro úsporu energie 80 l 60 l 50 l 00 l 00 l Možné objemy Jestliže se spotřeb TUV v různých dnech liší, můžete nprogrmovt týdenní plán s různými poždovnými teplotmi nádrže TUV pro kždý den.

15 5 Pokyny k použití Čím nižší je teplot v nádrži TUV, tím úspornější je provoz. Výběrem větší nádrže TUV můžete snížit poždovnou teplotu v nádrži TUV. Tepelné čerpdlo smo dokáže ohřát teplou užitkovou vodu o mximální teplotě 55 C (50 C pokud je venkovní teplot nízká). Elektrický odpor integrovný v tepelném čerpdle může tuto teplotu zvýšit. Tím všk dochází k vyšší spotřebě energie. Společnost Dikin doporučuje nstvit poždovnou teplotu v nádrži TUV nižší než 55 C, by se tento elektrický odporový článek nevyužívl. Čím vyšší je venkovní teplot, tím lepší výkon bude mít tepelné čerpdlo. Jestliže jsou ceny z elektrickou energii stejné během dne i noci, společnost Dikin doporučuje zhřívt nádrž TUV během dne. Jestliže jsou ceny z elektrickou energii během noci nižší, společnost Dikin doporučuje zhřívt nádrž TUV během noci. Když tepelné čerpdlo ohřívá teplou užitkovou vodu, nemůže zjišťovt prostorové vytápění. Pokud potřebujete zároveň teplou užitkovou vodu prostorové vytápění, společnost Dikin doporučuje ohřát teplou užitkovou vodu během noci, kdy je nižší poždvek n prostorové vytápění. Stnovení spotřeby TUV Odpovězte si n následující otázky vypočítejte spotřebu TUV (ekvivlent objemu vody o teplotě 40 C) pomocí typických objemů vody: Otázk Kolik sprchování je zpotřebí z den? Kolik koupelí je zpotřebí z den? Kolik vody je zpotřebí v kuchyňském dřezu z den? Je potřeb jkákoliv dlší teplá užitková vod? Typický objem vody sprchování = 0 min x 0 l/min = 00 l koupel = 50 l puštění vody do dřezu = min x 5 l/min = 0 l Příkld: Jestliže je spotřeb TUV pro rodinu (4 osoby) z den následující: sprchování koupel použití vody v kuchyňském dřezu Pk spotřeb TUV = (x00 l) + (x50 l) + (x0 l) = 480 l Stnovení objemu poždovné teploty pro nádrž TUV Vzorec V = V + V x (T 40) / (40 T ) V = V x (40 T ) / (T T ) Jestliže: V = 80 l T = 54 C T = 5 C Pk V = 80 l Jestliže: V = 480 l T = 54 C T = 5 C Pk V = 07 l Příkld V : Spotřeb TUV (ekvivlent objemu teplé vody při teplotě 40 C) V : Poždovný objem nádrže TUV v přípdě jednorázového ohřevu T : Teplot v nádrži TUV T : Teplot studené vody Nstvení konfigurce nádrž TUV Při vysoké spotřebě TUV můžete ohřívt nádrž TUV několikrát během dne. Pro ohřátí nádrže TUV n poždovnou teplotu můžete použít následující zdroje energie: Termodynmický cyklus tepelného čerpdl Elektrický záložní ohřívč (pro integrovnou nádrž TUV) Elektrický přídvný ohřívč (pro smosttnou nádrž TUV) Solární pnely Více informcí o: Optimlizci spotřeby energie pro ohřev teplé užitkové vody, viz "8 Konfigurce" n stránce. Připojení elektroinstlce smosttné nádrže TUV k vnitřní jednotce, viz instlční návod nádrže TUV. Připojení vodního potrubí smosttné nádrže TUV k vnitřní jednotce, viz instlční návod nádrže TUV Kombince: Smosttná nádrž TUV + solární pnely Připojením nádrže TUV k solárním pnelům je možné nádrž TUV ohřívt solární energií. Pokyny k instlci nleznete v instlčním návodu solární souprvy dodtku k návodu pro volitelné vybvení. c.4 c c. b d M 0.5 m f c. e c. Solární pnely b Stnice solárního čerpdl c Řídící jednotk stnice solárního čerpdl se snímči teploty c Snímč teploty v nádrži c Snímč zpětné teploty k solárním pnelům c Snímč teploty v přívodním potrubí od solárních pnelů s průtokoměrem c4 Snímč teploty solárního pnelu d Solární souprv e Snímč teploty TUV jednotky f cestný elmg. ventil (pouze pro VB). Povinné vybvení pro splnění stvebního předpisu Velké Británie G. Systém topení Příkld jednotky Čerpdlo TUV pro okmžitou dodávku teplé vody Nstvení b h i c f g Vnitřní jednotk b Nádrž TUV 5

16 5 Pokyny k použití c Čerpdlo TUV f Sprch g Studená vod h Výstup teplé užitkové vody i Oběhová přípojk Připojením čerpdl TUV může být n kohoutku okmžitě k dispozici teplá vod. Čerpdlo TUV instlce jsou záležitostí místní dodávky n odpovědnosti technik. Více informcí o připojení oběhové přípojky: pro integrovnou nádrž TUV, viz "7 Instlce" n stránce 4, pro smosttnou nádrž TUV, viz instlční návod nádrže TUV. Konfigurce Dlší informce, viz "8 Konfigurce" n stránce. Pomocí dálkového ovldče můžete nprogrmovt plán ovládání čerpdl TUV. Více informcí viz uživtelská referenční příručk Čerpdlo TUV pro dezinfekci Vypočítné vytvořené teplo spotřeb energie jsou odhdovné, přesnost nelze zručit Vytvořené teplo Pltí pro všechny modely. Vytvořené teplo se vypočítá interně n zákldě následujících prmetrů: Teplot výstupní vstupní vody Průtok Spotřeb energie přídvného ohřívče (pokud je instlován) v nádrži teplé užitkové vody. Nstvení konfigurce: Žádné dlší dodtečné vybvení není zpotřebí. Pouze v přípdě, že je v systému zřzen přídvný ohřívč, změřte jeho výkon (změření odporu) nstvte výkon pomocí dálkového ovldče. Příkld: Pokud změříte odpor přídvného ohřívče 7, Ω, je výkon ohřívče při 0 V 00 W. Nstvení b h i c d f e g 5.5. Spotřebovná energie Ke stnovení spotřebovné energie můžete použít následující metody: Výpočet Měření Vnitřní jednotk b Nádrž TUV c Čerpdlo TUV d Topný článek e Zpětný ventil f Sprch g Studená vod h Výstup teplé užitkové vody i Oběhová přípojk Čerpdlo TUV instlce jsou záležitostí místní dodávky n odpovědnosti technik. Pro integrovnou nádrž TUV může být teplot v nádrži TUV nstven n mximální hodnotu 60 C. Pokud pltné předpisy vyždují vyšší teplotu pro dezinfekci, můžete připojit čerpdlo TUV topný článek, viz výše. Pokud pltné předpisy vyždují dezinfekci vodního potrubí ž po kohout, můžete připojit čerpdlo TUV topný článek (v přípdě potřeby) dle schémtu výše. Konfigurce Vnitřní jednotk může ovládt provoz čerpdl TUV. Dlší informce, viz "8 Konfigurce" n stránce. 5.5 Nstvení měření energie N dálkovém ovldči můžete zjistit následující údje o energii: Vytvořené teplo Spotřebovná energie Údje o energii můžete zjistit: Pro prostorové vytápění Pro prostorové chlzení Pro ohřev teplé užitkové vody Údje o energii můžete zjistit: Z měsíc Z rok Nemůžete kombinovt výpočet spotřebovné energie (npříkld pro záložní ohřívč) měření spotřebovné energie (npříkld pro venkovní jednotku). Pokud tk učiníte, budou údje o energii nepltné. Výpočet spotřebovné energie Pltí pouze pro EHBH/X04+08 EHVH/X Spotřebovná energie se vypočítá interně n zákldě následujících prmetrů: Skutečný příkon venkovní jednotky Nstvený výkon záložního ohřívče přídvného ohřívče Npětí Nstvení konfigurce: Pro získání přesných údjů o energii změřte výkon (měření odporu) nstvte výkon pomocí dálkového ovldče pro: Záložní ohřívč (krok krok ) Přídvný ohřívč Měření spotřebovné energie Pltí pro všechny modely. Přednostní metod vzhledem k vyšší přesnosti. Vyžduje externí měřiče spotřeby elektřiny. Nstvení konfigurce: Specifikce kždého typu měřicího zřízení viz "4 Technické údje" n stránce 67. Při použití elektroměrů nstvte prostřednictvím dálkového ovldče počet impulzů/kwh pro kždý elektroměr. Údje o spotřebovné energii pro modely EHVH/X6 EHBH/X6 budou k dispozici pouze pokud je toto nstvení nkonfigurováno. Při měření spotřeby elektrické energie se ujistěte, že jsou elektroměry n VŠECH vstupech npájení systému. 6

17 5 Pokyny k použití 5.5. Zdroj elektrické energie s běžnou szbou Všeobecné pokyny Jeden elektroměr pokrývjící celý systém je dosttečný. Nstvení Připojte elektroměr k X5M/7 X5M/8. Typ elektroměru Jednofázová jednotk V přípdě Záložní ohřívč npájený jednofázové sítě (tj. model záložního ohřívče *V nebo *9W připojený k jednofázové síti) V osttních přípdech (tj. třífázová venkovní jednotk / nebo záložní ohřívč *9W připojený k třífázové síti) venkovní Jednofázový Třífázový Použijte elektroměr Připojení nstvení: Připojte druhý elektroměr k X5M/9 X5M/0. Do softwru jsou dodány údje o spotřebě energie z obou měřičů, tkže NEMUSÍTE nstvovt tento měřič, který řídí spotřebu energie. N kždém elektroměru musíte pouze nstvit počet impulzů. Viz část "5.5.4 Zdroj elektrické energie s upřednostňovnou szbou z kwh" n stránce 7, kde nleznete příkld dvou elektroměrů Zdroj elektrické energie s upřednostňovnou szbou z kwh Všeobecné pokyny Elektroměr : Měří venkovní jednotku. Elektroměr : Měří osttní části (tj. vnitřní jednotku, záložní ohřívč volitelný přídvný ohřívč). Nstvení Připojte elektroměr k X5M/7 X5M/8. Připojte elektroměr k X5M/9 X5M/0. Příkld Jednofázový elektroměr Třífázový elektroměr Typy elektroměrů Elektroměr : Jedno nebo třífázový elektroměr podle zdroje npájení venkovní jednotky. Elektroměr : V přípdě jednofázové konfigurce záložního ohřívče použijte jednofázový elektroměr. V osttních přípdech použijte třífázový elektroměr. b b Příkld c c c c d Jednofázová venkovní jednotk s třífázovým záložním ohřívčem: d e f g A B C e f g h A B C b A Venkovní jednotk B Vnitřní jednotk C Nádrž TUV Elektrická skříň (L /N) b Elektroměr (L /N) c Pojistk (L /N) d Venkovní jednotk (L /N) e Vnitřní jednotk (L /N) f Záložní ohřívč (L /N) g Přídvný ohřívč (L /N) Výjimk A Venkovní jednotk B Vnitřní jednotk C Nádrž TUV Můžete použít druhý elektroměr, pokud: Elektrická skříň (L /L /L /N) b Elektroměr (L /L /L /N) c Pojistk (L /L /L /N) d Pojistk (L /N) e Venkovní jednotk (L /L /L /N) f Vnitřní jednotk (L /L /L /N) g Záložní ohřívč (L /L /L /N) h Přídvný ohřívč (L /N) Rozsh měření jednoho elektroměru je nedosttečný. Elektroměr nelze jednoduše ninstlovt do elektrické skříně. Jsou kombinovány 0 V 400 V třífázové sítě (velmi nezvyklé), vzhledem k technickým omezením elektroměrů. e g h c i f e A B C j d A Venkovní jednotk B Vnitřní jednotk C Nádrž TUV Elektrická skříň (L /N): Zdroj elektrické energie s upřednostňovnou szbou z kwh b Elektrická skříň (L /L /L /N): Zdroj elektrické energie s běžnou szbou z kwh c Elektroměr (L /N) d Elektroměr (L /L /L /N) e Pojistk (L /N) f Pojistk (L /L /L /N) g Venkovní jednotk (L /N) h Vnitřní jednotk (L /L /L /N) i Záložní ohřívč (L /L /L /N) j Přídvný ohřívč (L /N) 7

18 5 Pokyny k použití 5.6 Nstvení řízení spotřeby energie Řízení spotřeby energie: Pltí pouze pro EHBH/X04+08 EHVH/X Umožní vám omezit spotřebu elektrické energie celého systému (venkovní jednotk, vnitřní jednotk, záložní ohřívč volitelný přídvný ohřívč). Konfigurce: Pomocí dálkového ovldče nstvte úroveň omezení spotřeby energie jk jí dosáhnout. Úroveň omezení spotřeby elektrické energie může být vyjádřen následovně: Mximální provozní proud (A) Mximální příkon (v kw) Úroveň omezení spotřeby elektrické energie může být ktivován následovně: Trvle Digitálními vstupy Řízení spotřeby energie NENÍ možné použít u plikcí s přídvným ohřívčem Trvlé omezení spotřeby energie Trvlé omezení spotřeby energie je užitečné optření k zjištění mximální spotřeby energie nebo proudu systému. V některých zemích je mximální spotřeb energie pro prostorové vytápění ohřev TUV omezen zákony. Příkld: Mximální příkon závisí n oblsti umístění domu dodvteli elektrické energie musí být zplcen roční popltek podle výkonu instlovného jističe. Trvlým omezením mximální spotřeby energie či proudu systému můžete ninstlovt jističe o nižším výkonu. DI P i POZNÁMKA Pokud má řízení spotřeby proudu omezit výkon jističů, bude se jistič spouštět, by ochránil místní elektroinstlci v přípdě ndproudu způsobeného jednotkou. Ujistěte se, že výběr místních pojistek/jističů splňuje pltné předpisy. b t P i Příkon t Čs DI Digitální vstup (pro omezení proudu) Omezení proudu je ktivní b Skutečný příkon Nstvení konfigurce Žádné dlší dodtečné vybvení není zpotřebí. Nstvte řízení spotřeby energie v [A.6..] pomocí dálkového ovldče (popis všech nstvení, viz "8 Konfigurce" n stránce ): Zvolte režim trvlého omezení Zvolte typ omezení (příkon v kw nebo proud v A) Nstvte poždovnou úroveň omezení proudu POZNÁMKA Při výběru poždovné úrovně omezení proudu dodržujte následující pokyny: Nstvte minimální spotřebu energie n ±,6 kw, by byl zručen funkce odmržování. V opčném přípdě, pokud bude odmržování několikrát přerušeno, tepelný výměník zmrzne. Nstvte minimální spotřebu energie n ± kw, by bylo zručeno prostorové vytápění ohřev TUV lespoň jedním elektrickým ohřívčem (záložní ohřívč, krok nebo přídvný ohřívč) Omezení spotřeby energie ktivováno digitálními vstupy Omezení spotřeby energie (proudu) je tké užitečné v kombinci se systémem řízení spotřeby energie. Příkon nebo proud celého systému Dikin je omezen dynmicky pomocí digitálních vstupů (mximálně ve čtyřech krocích). Kždá úroveň omezení proudu je nstven pomocí dálkového ovldče omezením některého z následujících prmetrů: Proud (A) Příkon (kw) Systém řízení energie (místní dodávk) rozhodne o ktivci n určité úrovni omezení proudu. Příkld: Chcete-li omezit mximální spotřebu energie pro celý dům (osvětlení, domácí spotřebiče, prostorové vytápění ). b D A B C DI4 DI DI P i Nstvení 5 4 A8P c A Venkovní jednotk B Vnitřní jednotk C Nádrž TUV D Systém řízení energie Aktivce omezení spotřeby energie (4 digitálními vstupy) b Záložní ohřívč c Přídvné topení b t P i Příkon t Čs DI Digitální vstupy (úrovně omezení proudu) Omezení proudu je ktivní b Skutečný příkon Krt poždvků (volitelná EKRPAHTA) je zpotřebí. Pro ktivci odpovídjící úrovně omezení proudu jsou použity mximálně čtyři digitální vstupy: DI = nejslbší omezení (nejvyšší spotřeb energie) DI4 = nejsilnější omezení (nejnižší spotřeb energie) 8

19 6 Příprv Specifikce připojení digitálních vstupů viz technické údje "4.5 Schém zpojení součásti: vnitřní jednotk" n stránce 7. Konfigurce Nstvte řízení spotřeby energie v [A.6..] pomocí dálkového ovldče (popis všech nstvení, viz "8 Konfigurce" n stránce ): Zvolte ktivci digitálními vstupy. Zvolte typ omezení (příkon v kw nebo proud v A). Nstvte poždovnou úroveň omezení pro kždý digitální vstup. V přípdě, že je sepnutý více než digitální vstup (zároveň), je priorit digitálního vstupu pevně dná: DI4 priorit> >DI Proces omezení proudu Venkovní jednotk má lepší účinnost než elektrické ohřívče. Proto jsou elektrické ohřívče omezeny vypnuty jko první. Systém omezí spotřebu energie v následujícím pořdí: Omezí určité elektrické ohřívče. Pokud má prioritu Ohřev teplé užitkové vody Prostorové topení Vypne všechny elektrické ohřívče. Omezí spotřebu venkovní jednotky. 4 Vypne venkovní jednotku. Příkld Pokud je konfigurce následující: Nstvte prioritu ohřívče přes dálkový ovldč n Přídvný ohřívč. Výsledek: Záložní ohřívč je vypnut jko první. Záložní ohřívč. Výsledek: Přídvný ohřívč je vypnut jko první. Omezení spotřeby elektrické energie NEUMOŽŇUJE součsný provoz přídvného ohřívče záložního ohřívče (krok krok ). Priorit ohřívče = Přídvný ohřívč. Spotřeb energie je tedy omezen následovně: P h b A B c P h C e d C e C e Vytvořené teplo Spotřebovná energie A Venkovní jednotk B Přídvné topení C Záložní ohřívč Omezený chod venkovní jednotky b Plný chod venkovní jednotky c Přídvný ohřívč zpnutý d Záložní ohřívč, krok zpnutý e Záložní ohřívč, krok zpnutý 5.7 Nstvení externího snímče teploty Můžete připojit jeden externí snímč teploty. Může měřit vnitřní nebo venkovní teplotu okolí. Společnost Dikin doporučuje použít externí snímč teploty v následujících přípdech: Vnitřní teplot okolí Pro místnost ovládnou pokojovým termosttem se jko pokojový termostt používá dálkový ovldč měří vnitřní teplotu okolí. Proto musí být dálkový ovldč instlovný n místě: kde lze změřit průměrnou teplotu v místnosti, které NENÍ vystveno přímým slunečním pprskům, NENACHÁZÍ se v blízkosti zdroje tepl, NENÍ vystveno venkovnímu vzduchu či průvnu, npříkld vlivem otevírání zvírání dveří. Pokud tyto podmínky není možné zjistit, společnost Dikin doporučuje připojit dálkový vnitřní snímč (volitelná možnost, KRCS0-). Nstvení: Pokyny k instlci viz instlční návod dálkového vnitřního snímče. Konfigurce: Zvolte pokojový snímč [A...B]. Venkovní teplot okolí Venkovní teplot okolí se měří n venkovní jednotce. Proto musí být venkovní jednotk instlovná v následujícím umístění: n severní strně domu nebo v místě, kde se nchází většin tepelných zářičů, které NENÍ vystveno přímým slunečním pprskům, Pokud tyto podmínky NENÍ možné zjistit, společnost Dikin doporučuje připojit dálkový venkovní snímč (volitelná možnost, EKRSCA). Nstvení: Pokyny k instlci viz instlční návod dálkového vnitřního snímče. Konfigurce: Zvolte venkovní snímč [A...B]. Během zvěšování (viz "8 Konfigurce" n stránce ), je venkovní jednotk vypnut, by se omezily ztráty energie při odstávce. Proto NENÍ venkovní teplot okolí zjištěn. Pokud poždovná teplot výstupní vody závisí n počsí, je důležité zjistit nepřetržité měření venkovní teploty. To je dlší důvod k instlci volitelného venkovního snímče teploty okolí. Údje externího venkovního snímče teploty okolí (průměrná nebo okmžitá teplot) jsou použity pro křivky ovládání n zákldě počsí při logice utomtického přepínání topení/chlzení. K ochrně venkovní jednotky je vždy použit vnitřní snímč venkovní jednotky. 6 Příprv 6. Příprv míst instlce Jednotku NEINSTALUJTE n míst, která jsou čsto využíván jko prcoviště. Při provádění stvebních prcí (npříkld broušení, vrtání), u kterých se vytváří velké množství prchu, je nutné jednotku zkrýt. Vyberte místo instlce s dosttečným prostorem pro mnipulci s jednotkou jk n místo, tk z míst její instlce. 6.. Poždvky n místo instlce pro vnitřní jednotku Mějte n pměti pokyny pro rozměry: 9

20 6 Příprv Mximální délk chldivového potrubí mezi vnitřní venkovní jednotkou 75 m () Minimální délk chldivového potrubí mezi vnitřní venkovní jednotkou m (b) 89 C Mximální výškový rozdíl mezi vnitřní venkovní jednotkou 0 m () Viz instlční návod venkovní jednotky. (b) Pokud je < 5 m, musíte doplnit náplň venkovní jednotky (viz instlční návod pro venkovní jednotku). Mějte n pměti následující instlční pokyny: b j k 65 C i i c d g f h M HPC HPC i HPC >0 >0 e M f i >500 (mm) Jednotku NEINSTALUJTE n míst s následujícími vlstnostmi: Míst s výskytem olejové mlhy z minerálního oleje, olejových výprů nebo postřiku. Plstové díly by se mohly poškodit vypdnout nebo způsobit únik vody. Jednotku NEINSTALUJTE blízko oblstí citlivých n hluk (npř. ložnice podobných místností), by hluk jejího provozu nezpůsobovl žádné potíže. Poznámk: V přípdě měření hluku v ktuálních podmínkách instlce bude jeho nměřená hodnot vyšší, než hldin kustického tlku uvedená v části "4.8 Zvukové spektrum" n stránce 84 vzhledem k hluku prostředí zvukovým odrzům. Zákldy musí být dosttečně pevné, by udržely hmotnost jednotky. Vezměte v úvhu hmotnost jednotky i s plnou nádrží n teplou užitkovou vodu. Zjistěte, by v přípdě úniku nemohl vod způsobit žádné škody v místě instlce okolí. N místech s vysokou vlhkostí (mx. RH=85%), npříkld koupeln. N místech, kde je možný výskyt mrzu. Teplot v okolí vnitřní jednotky musí být > 5 C. Vnitřní jednotk je nvržen pouze pro vnitřní instlci pro teploty okolí v rozmezí 5 5 C v režimu chlzení 5 0 C v režimu topení. 6. Příprv vodního potrubí 6.. Poždvky n vodní okruh Používejte vnitřní jednotku pouze v uzvřeném vodním systému. Použití systému v otevřeném vodním systému vede k ndměrné korozi. Mximální tlk vody je 4 bry. Zjistěte n vodním okruhu dekvátní bezpečnostní prvky, by se zjistilo, že NEBUDE překročen mximální tlk. Veškeré instlovné potrubí příslušenství (ventily, přípojky ) musí vydržet následující teploty: Následující obrázek je uveden jko příkld NEMUSÍ odpovídt rozvržení všeho systému. FHL FHL FHL Venkovní jednotk b Vnitřní jednotk c Tepelný výměník d Záložní ohřívč e Čerpdlo f Uzvírcí ventil g Motorem ovládný cestný ventil h Motorem ovládný cestný ventil (místní dodávk) i Kolektor j Nádrž n teplou užitkovou vodu k Vinutí tepelného výměníku HPC... Konvektor pro tepelné čerpdlo (volitelná možnost) FHL... Podlhové topení Veškeré přípojky vody musejí být relizovány v souldu s příslušnými zákony přehledovým schémtem dodávným s jednotkou se zohledněním vstupu výstupu vody. Při připojování potrubí NEPOUŽÍVEJTE přílišnou sílu. Deformce potrubí může způsobit nesprávné fungování jednotky. V nejnižších místech systému musejí být instlovány vypouštěcí kohouty, by bylo možné vodní okruh zcel vypustit. Zjistěte vhodný odtok pro přetlkový pojistný ventil, by se zbránilo odkpávání vody z jednotky. Viz "7.. Připojení přetlkového pojistného ventilu k odpdu" n stránce 6. Ve všech nejvyšších bodech systému umístěte odvzdušňovcí ventily, které musí být dobře přístupné pro účely obsluhy. Ve vnitřní jednotce je instlováno utomtické odvzdušnění. Zkontrolujte, zd tento odvzdušňovcí ventil NENÍ příliš dotžen, by byl zjištěn správná funkce utomtického vypouštění vzduchu z vodního okruhu. Používejte pouze mteriály, které jsou komptibilní s vodou v systému mteriály použitými u vnitřní jednotky. Zkontrolujte, zd jsou všechny součásti v místním v potrubí schopny odolávt tlku teplotě vody. Pokud je použito nemoszné kovové potrubí, zjistěte ptřičnou izolci moszných nemoszných částí, by se vzájemně NEDOTÝKALY. Zbrání se tk glvnické korozi. Ve vodním okruhu nikdy nepoužívejte pozinkovné díly. Vzhledem k tomu, že vnitřní vodní okruh jednotky používá měděné potrubí, může docházet k ndměrné korozi. K mnipulci s moszí, což je měkký mteriál, používejte pouze vhodné nástroje. V opčném přípdě by došlo k poškození potrubí. 0

21 6 Příprv Vyberte průměr potrubí vyberte v návznosti n poždovný průtok vody dostupný externí sttický tlk čerpdl. Křivky externího sttického tlku vnitřní jednotky, viz "4 Technické údje" n stránce 67. Minimální poždovný průtok vody pro provoz vnitřní jednotky je uveden v následující tbulce. Pokud je průtok vody nižší, bude zobrzen chyb 7H vnitřní jednotk bude vypnut. Model Minimální průtok vody (l/min) Pokud ve vodním okruhu používáte cestný ventil, ujistěte se, že jsou okruhy teplé užitkové vody podlhového topení je nprosto odděleny. Pokud se ve vodním okruhu používá cestný nebo cestný ventil, mximální prodlev přepínání tohoto ventilu musí být krtší než 60 sekund. Důrzně se doporučuje ninstlovt dodtečný filtr n vodní okruh topení. Zvláště k odstrnění kovových částic z místního potrubí pro topení se doporučuje použít mgnetický nebo cyklónový filtr, který dokáže odstrnit mlé částečky. Mlé částice mohou poškodit jednotku NEBUDOU odstrněny stndrdním filtrem n systému tepelného čerpdl. Vniknutí vzduchu, vlhkosti nebo prchu do vodního okruhu může způsobit problémy. Aby se tomu zbránilo: Používejte pouze čisté potrubí. Při odstrňování otřepů držte trubku ústím směrem dolů. Při prothování potrubí stěnmi zkryjte ústí trubky tk, by do potrubí nemohl vniknout prch nebo nečistoty. Použijte jemné těsnivo n závity k utěsnění přípojek. Z bezpečnostních důvodů NENÍ dovoleno přidávt do vodního okruhu žádný druh glykolu. K zmezení stgnce vody je důležité, by zásobní objem nádrže teplé užitkové vody odpovídl denní spotřebě teplé užitkové vody. V přípdech, kdy během delších období není žádná spotřeb teplé vody, musí být zřízení před opětným používáním propláchnuto čerstvou vodou. Funkce dezinfekce, kterou je zřízení vybveno, je specifikován v návodu k obsluze vnitřní jednotky. Doporučuje se vyhnout se dlouhým trsám potrubí mezi nádrží teplé užitkové vody koncovým bodem teplé vody (sprchou, vnou,...) vyhnout se slepým koncům. Instlce musí být proveden v souldu s pltnými předpisy může vyždovt dodtečná hygienická optření. V souldu s pltnými předpisy možná bude nutné provést instlci termosttických směšovcích ventilů. Okmžitě po instlci musí být nádrž teplé užitkové vody propláchnut čerstvou vodou. Tento postup musí být opkován minimálně jednou z den v prvních 5 následujících dnech po instlci. Pokud je to vyždováno pltnými předpisy, připojte oběhové čerpdlo mezi koncový bod teplé vody oběhovou přípojku n nádrž teplé užitkové vody. 6.. Vzorec k výpočtu předtlkování expnzní nádoby Předtlk (Pg) tlkové nádoby závisí n výškovém rozdílu instlce (H): Pg=0,+(H/0) (br) 6.. Kontrol objemu vody Vnitřní jednotk je vybven expnzní nádobou o objemu 0 litrů s továrně nstveným předběžným tlkem br. Aby jednotk prcovl správně: Musíte zkontrolovt minimální mximální objem vody. Možná bude zpotřebí uprvit nstvení předběžného tlku v expnzní nádobě. Minimální objem vody Zkontrolujte, zd minimální objem vody v instlci je lespoň 0 l. Interní obsh vody ve vnitřní jednotce není z výroby nplněn. V kritických procesech nebo v prostorách s vysokou tepelnou zátěží může být zpotřebí většího množství vody. POZNÁMKA Je-li cirkulce v jednotlivých smyčkách n vyhřívání prostorů řízen dálkově ovládnými ventily, je důležité tento minimální objem vody dodržet i v přípdě uzvření všech ventilů. b c e d f f T M FHL T M FHL T M FHL Venkovní jednotk b Vnitřní jednotk c Tepelný výměník d Záložní ohřívč e Čerpdlo f Uzvírcí ventil g Kolektor (místní dodávk) h Obtokový ventil (místní dodávk) FHL... Podlhové topení (místní dodávk) T... Individuální pokojový termostt (volitelný) M... Individuální motorem řízený ventil pro ovládání okruhu FHL... (místní dodávk) g h b c d Oběhová přípojk b Přípojk teplé vody c Sprch d Oběhové čerpdlo Mximální objem vody Ke stnovení mximálního objemu vody pro vypočítný předběžný tlk použijte následující grf.

22 6 Příprv Předtlkování (br) b Mximální objem vody (l) Příkld: Mximální objem vody předtlk v expnzní nádobě Výškový rozdíl instlce () 7 m 80 l Není třeb žádná změn předběžného tlku. Objem vody > 80 l Proveďte následující: b Snižte předběžný tlk. Zkontrolujte, zd objem vody NEPŘEKROČIL mximální povolený objem vody. > 7 m Proveďte následující: Zvyšte předběžný tlk. Expnzní nádob vnitřní jednotky je pro dnou instlci příliš mlá. Zkontrolujte, zd objem vody NEPŘEKROČIL mximální povolený objem vody. () Výškový rozdíl instlce (m) mezi nejvyšším bodem vodního okruhu vnitřní jednotkou. Pokud je vnitřní jednotk instlován v nejvyšším bodě systému, povžuje se výškový rozdíl z nulový (0 m) Změn předběžného tlku expnzní nádoby POZNÁMKA Změny předběžného tlku expnzní nádoby může provádět pouze kvlifikovný technik. Pokud je nutná změn výchozího předtlku expnzní nádoby ( br), vezměte v úvhu následující pokyny: K nstvení předběžného tlku expnzní nádoby používejte jen suchý dusík. Nesprávné nstvení předběžného tlku expnzní nádoby způsobí poruchu systému. Změn předtlku expnzní nádoby smí být prováděn uvolněním nebo zvýšením tlku dusíku pomocí schräderov ventilu Kontrol objemu vody: Příkldy Příkld Vnitřní jednotk je instlován 5 m pod nejvyšším bodem vodního okruhu. Celkový objem vody ve vodním okruhu je 00 l. Žádné kroky nebo změny nejsou nutné. Příkld Vnitřní jednotk je instlován v nejvyšším bodě vodního okruhu. Celkový objem vody ve vodním okruhu je 50 l. Kroky: Protože je celkový objem vody (50 l) vyšší, než je výchozí objem vody (80 l), musí být předběžný tlk snížen. Poždovný předběžný tlk je následující: Pg = (0,+(H/0)) br = (0,+(0/0)) br=0, br. Odpovídjící mximální objem vody při tlku 0, br je 40 l. (Viz grf v kpitole výše). Protože 50 l je menší objem než 40 l, je expnzní nádob vhodná pro instlci. 6. Příprv elektrické instlce 6.. Informce o příprvě elektrické instlce VÝSTRAHA Pokud v npájení chybí nebo je šptně zpojená nulová fáze, dojde k poškození zřízení. Zjistěte náležité uzemnění. NEUZEMŇUJTE jednotku k potrubí užitkové vody, pohlcovči vlnových rázů ni k uzemnění telefonní linky. Nedokonlé uzemnění může způsobit úrz elektrickým proudem. Ninstlujte poždovné pojistky nebo smočinné jističe. Zjistěte elektrické rozvody kbelovými páskmi tk, by se NEDOTÝKALY potrubí nebo ostrých hrn, zvláště n vysokotlké strně. NEPOUŽÍVEJTE zpáskovné vodiče, lnkové vodiče, prodlužovcí šňůry ni přípojky z hvězdicového systému. Mohou způsobit přehřívání úrz elektrickým proudem nebo požár. NEINSTALUJTE inventor, který způsobuje posun fáze, protože tto jednotk je vybven měničem. Kondenzátor, který způsobuje posun fáze. Sníží výkon může způsobit nehody. VÝSTRAHA Veškeré elektrické přípojky musí zjistit utorizovný elektrikář musí být v souldu s pltnou legisltivou. Elektrické přípojky připojte npevno. Všechny součásti použité při instlci veškeré elektrické instlce musí splňovt pltné předpisy. VÝSTRAHA Záložní ohřívč musí mít smosttné npájení. VÝSTRAHA Pro přívod npájení vždy používejte kbely s více jádry. Schräderův ventil

23 6.. Informce o zdroji elektrické energie s upřednostňovnou szbou z kwh Rozvodné společnosti po celém světě usilují o poskytování spolehlivých služeb z konkurenční ceny čsto jsou oprávněny účtovt svým klientům zvýhodněné szby, ke kterým ptří npříkld trify z dobu využití, sezónní trify, Wärmepumpentrif v SRN Rkousku,... Toto zřízení umožňuje připojení k tkovýmto systémům dodávky elektrické energie s upřednostňovnou szbou z kwh. Porďte se s vším dodvtelem elektrické energie o tom, zd je vhodné toto zřízení připojovt k některému systému n dodávku elektrické energie s upřednostňovnou szbou z kwh, je-li tkovýto systém v uvžovném místě instlce dispozici. 6.. Přehled elektrických přípojek kromě vnějších ovldčů 6 Příprv Je-li toto zřízení připojeno k zdroji s upřednostňovnou szbou z kwh, dodvtel elektrické energie má následující oprávnění: přerušovt dodávku elektrické energie do zřízení n určitou dobu; poždovt, by zřízení v určitých čsových obdobích odebírlo jen omezené množství elektrické energie. Vnitřní jednotk je nvržen tk, by byl vstupním signálem uveden do režimu nuceného vypnutí. Během této doby je kompresor venkovní jednotky mimo provoz. Ať je npájení přerušováno, či nikoliv, zpojení jednotky se liší. Běžné npájení Zdroj elektrické energie s upřednostňovnou szbou z kwh Npájení NENÍ přerušováno Npájení je přerušováno b b Během ktivce upřednostňovné szby Během ktivce upřednostňovné szby z kwh npájení NENÍ přerušeno. Venkovní z kwh je npájení dodvtelem elektrické jednotk je vypnut ovldčem. energie přerušeno okmžitě nebo po určité Poznámk: Dodvtel elektrické energie musí době. V tkovém přípdě musí být vnitřní vždy povolit spotřebu vnitřní jednotky. jednotk npájen ze smosttného běžného zdroje npájení. Běžné npájení b Zdroj elektrické energie s upřednostňovnou szbou z kwh Npájení venkovní jednotky Npájecí propojovcí kbel k vnitřní jednotce Npájení záložního ohřívče 4 Přívod elektrické energie s upřednostňovnou szbou z kwh (beznpěťový kontkt) 5 Npájení z běžnou szbu z kwh (pro npájení krty vnitřní jednotky v přípdě přerušení npájení z upřednostňovnou szbu z kwh) 6..4 Přehled elektrických přípojek pro vnější vnitřní ovldče N následujícím obrázku je znázorněno poždovné elektrické zpojení. Následující obrázek je uveden jko příkld NEMUSÍ odpovídt rozvržení všeho systému Vnitřní jednotk M Položk Popis Vodiče Mximální provozní proud Npájení venkovní vnitřní jednotky Npájení venkovní jednotky Npájecí propojovcí kbel k vnitřní jednotce Npájení záložního ohřívče 4 Přívod elektrické energie s upřednostňovnou szbou z kwh (beznpěťový kontkt) 5 Zdroj elektrické energie s běžnou szbou +GND nebo +GND () (c) Viz níže uvedenou tbulku. (d) 6, A

24 7 Instlce Položk Popis Vodiče Mximální provozní proud Dálkový ovldč 6 Dálkový ovldč (e) Optionl equipment Npájení ohřívče spodní desky (b) Pokojový termostt nebo 4 00 ma (b) Snímč venkovní teploty okolí 4 Snímč vnitřní teploty okolí 5 Konvektor tepelného čerpdl Součásti místní dodávky (b) (b) 4 00 ma (b) 6 Uzvírcí ventil 00 ma(b) 7 Elektroměr (n metr) (b) 8 Čerpdlo teplé užitkové vody (b) 9 Výstup lrmu (b) 0 Přepínání n ovládání externího zdroje tepl Ovládání prostorového chlzení/topení Digitální vstupy spotřeby energie (b) (b) (n vstupní signál) () Viz typový štítek n venkovní jednotce. (b) Minimální průřez kbelu 0,75 mm². (c) Průřez kbelu,5 mm². (d) Průřez kbelu 0,75 mm² ž,5 mm²; mximální délk: 50 m. Beznpěťový kontkt zjistí minimální použitelnou zátěž 5 V DC, 0 ma. (e) Průřez kbelu 0,75 mm² ž,5 mm²; mximální délk: 500 m. Přípustné pro přípojku jednoho dálkového ovldče i dvou dálkových ovldčů. (b) 4 Z jednotky odstrňte horní pnel. 4 4x x 7.. Otevření krytu rozváděcí skříňky vnitřní jednotky POZNÁMKA Dlší technické specifikce různých přípojek jsou uvedeny v: Schém zpojení v rozváděcí skříňce jednotky "4.5 Schém zpojení" n stránce 7 Typ záložního ohřívče Npájení * V x 0 V +GND Potřebný počet vodičů *9W x 0 V +GND + přemostění x 0 V x 400 V 7 Instlce +GND + přemostění 4+GND 4x 7. Přístup k vnitřním částem jednotek 7.. Otevření vnitřní jednotky Uvolněte vyšroubujte šrouby v dolní části jednotky. Posuňte přední pnel jednotky dolů odstrňte jej. 7. Montáž vnitřní jednotky 7.. Instlce vnitřní jednotky Zvedněte vnitřní jednotku z plety umístěte ji n podlhu. UPOZORNĚNÍ Přední pnel je těžký. Dejte pozor, byste si při otevírání nebo zvírání jednotky NEPŘISKŘÍPLI prsty. Uvolněte odstrňte 4 šrouby, které upevňují horní pnel. 4

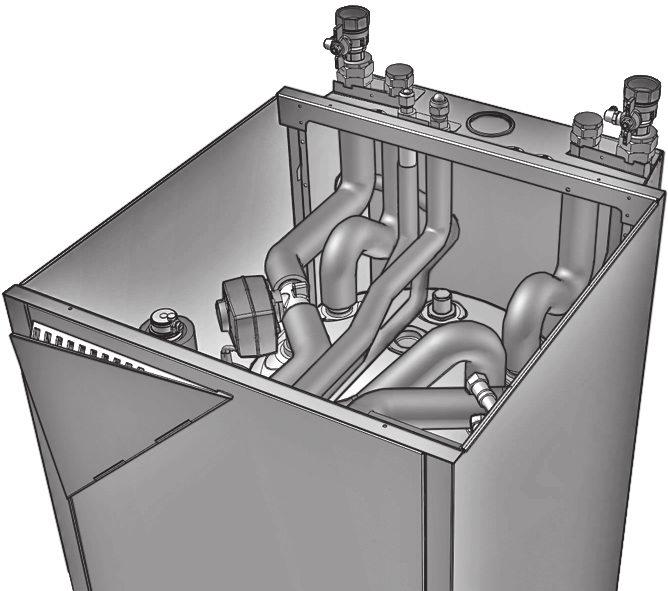

25 7 Instlce 7. Připojení vodního potrubí x 0kg 7.. Připojení vodního potrubí POZNÁMKA Při připojování potrubí NEPOUŽÍVEJTE přílišnou sílu. Deformce potrubí může způsobit nesprávné fungování jednotky. K usndnění servisu údržby jsou k dispozici uzvírcí ventily. Nmontujte ventily n vstupní výstupní potrubí vody. Dbejte n správné umístění. Orientce integrovných odtokových plnicích ventilů je při provádění servisu velmi důležitá. Nmontujte uzvírcí ventily n vodní potrubí. c d b Posuňte vnitřní jednotku do poždovné polohy. Uprvte výšku vyrovnávcích nožek k vyrovnání nerovností podlhy. Mximální povolená odchylk je. Výstup vody prostorového vytápění/chlzení b Vstup vody prostorového vytápění/chlzení c Výstup teplé užitkové vody d Vstup studené užitkové vody (přívod studené vody) 7.. Snížení protihlukové desky Pltí pouze pro EHVH/X6. Uvolněte šrouby snižte protihlukovou desku dle obrázku níže. x POZNÁMKA Doporučuje se nmontovt uzvírcí ventily n vstupní přípojku studené užitkové vody výstupní přípojku teplé užitkové vody. Uzvírcí ventily dodává zákzník. POZNÁMKA Aby nedošlo ke škodám v přípdě úniku vody, doporučuje se uzvřít uzvírcí ventily studené vody během nepřítomnosti. Nšroubujte mtice vnitřní jednotky n uzvírcí ventily. Připojte vstupní výstupní potrubí k vnitřní jednotce. Utáhněte šrouby. Protihluková desk x 5

26 7 Instlce POZNÁMKA Vypouštěcí zřízení tlkové pojistné zřízení by mělo být ninstlováno do přípojky studené vody n nádrži teplé užitkové vody. Abyste zbránili zpětnému nsávání, doporučuje se ninstlovt do přívodu vody nádrže n teplou užitkovou vodu zpětný ventil v souldu s pltnými předpisy. Dále se doporučuje do přívodu studené vody ninstlovt tlkový redukční ventil v souldu s pltnými předpisy. Expnzní nádob by měl být ninstlován do přívodu studené vody v souldu s pltnými předpisy. Doporučuje se ninstlovt přetlkový pojistný ventil výše, npříkld horní část nádrže n teplou užitkovou vodu. Ohřev nádrže n teplou užitkovou vodu způsobuje rozpínání vody bez přetlkového ventilu by tlk vody uvnitř nádrže mohl vzrůst nd konstrukční tlk nádrže. Tomuto vysokému tlku je vystven tké místní instlce (potrubí, kohouty, td.) připojená k nádrži. Aby se tomu zbránilo, musí být ninstlován přetlkový pojistný ventil. Zbránění přetlku závisí n správném provozu místně instlovného přetlkového pojistného ventilu. Pokud NEPRACUJE správně, zdeformuje přetlk nádrž může dojít k úniku vody. K ověření správné funkce je nutná prvidelná údržb. 7.. Připojení přetlkového pojistného ventilu k odpdu Výstup z přetlkového pojistného ventilu je n zdní části jednotky. Ujistěte se, že je utomtický odvzdušňovcí ventil otevřen (nejméně otáčky). Umístění odvzdušňovcího ventilu viz "4.. Součásti: Vnitřní jednotk" n stránce Nplňujte vodou, dokud tlkoměr nebude ukzovt tlk ±,0 bry. 5 Co možná nejlépe odvzdušněte vodní okruh. POZNÁMKA Vzduch ve vodním okruhu může způsobit poruchu záložního ohřívče. Během plnění nemusí být možné vypustit z okruhu veškerý vzduch. Zbývjící vzduch bude vypuštěn utomtickými odvzdušňovcími ventily během prvních hodin provozu systému. Poté může být nutné znovu doplnit vodu. K odvzdušnění systému použijte speciální funkci popsnou v kpitole "9 Uvedení do provozu" n stránce 58. Tto funkce by měl být použit k odvzdušnění smyčky tepelného výměníku nádrže n teplou užitkovou vodu. 6 Uzvřete plnicí ventil. 7 Odpojte hdici přívodu vody od plnícího ventilu. POZNÁMKA Tlk vody, který ukzuje tlkoměr, závisí n teplotě vody (vyšší teplotě vody odpovídá vyšší tlk). Tlk vody všk vždy musí zůstt vyšší než br, by do okruhu nezčl pronikt vzduch Nplnění nádrže teplé užitkové vody Otevřete postupně všechny kohouty teplé vody, byste vypustili vzduch z potrubí systému. Otevřete přívodní ventil studené vody. Po vypuštění veškerého vzduchu zvřete všechny kohouty vody. 4 Zkontrolujte těsnost. 5 Ručně ovládejte přetlkový pojistný ventil, byste zjistili volný průtok vody přes výstupní potrubí Izolování vodního potrubí Výstup přetlkového ventilu Výstup by měl být připojen k odpdu dle pltných předpisů. Doporučuje se použít nálevku. 7.. Plnění vodního okruhu Připojte hdici přívodu vody k plnícímu ventilu. Potrubí kompletního vodního okruhu musí být izolováno, by se předešlo možnosti kondenzce pr během chlzení snížení výkonu topení chlzení. Přeshuje-li teplot 0 C reltivní vlhkost je vyšší než 80%, tloušťk těsnícího mteriálu by měl být nejméně 0 mm, by se předešlo možnosti kondenzce pr n povrchu těsnění Připojení oběhového potrubí Uvolněte vyšroubujte šrouby v dolní části jednotky. Posuňte přední pnel jednotky dolů odstrňte jej. Uvolněte odstrňte 4 šrouby, které upevňují horní pnel. 4 Z jednotky odstrňte horní pnel. Otevřete plnicí ventil. 6

27 4 4x 7 Instlce Více informcí o vysvětlivkách umístění schémtu zpojení jednotky nleznete v části "4.5 Schém zpojení" n stránce 7. VÝSTRAHA Pro přívod npájení vždy používejte kbely s více jádry Informce o splnění norem elektroinstlce Pouze pro ERLQ006CAV+ERLQ008CAV Zřízení splňující normu EN/IEC 6000 (Evropská/mezinárodní technická norm definující limity hrmonických proudů generovných zřízeními připojenými k veřejným nízkonpěťovým systémům se vstupním proudem >6 A 75 A n fázi). Pouze pro vnitřní jednotky Viz "7.4.4 Zpojení npájení záložního ohřívče" n stránce 9. x 5 Odstrňte expnzní nádobu. 6 Odstrňte horní izolční kryt jednotky Připojení elektroinstlce k vnitřní jednotce Otevření vnitřní jednotky viz "7.. Otevření vnitřní jednotky" n stránce 4 "7.. Otevření krytu rozváděcí skříňky vnitřní jednotky" n stránce 4. Vodiče musí do jednotky vstupovt z horní strny: b+c b Vyrážecí otvor b Přípojk oběhového potrubí 7 Připrvte vyrážecí otvor n zdní strně jednotky. 8 Připojte oběhové potrubí k příslušné oběhové přípojce vyveďte potrubí přes vyrážecí otvor n zdní strně jednotky. 9 Odstrňte uvedenou část podle následujícího obrázku. Vedení kbelů uvnitř jednotky musí být následující: b+c 0 Opět nsďte izolci, expnzní nádobu skříň. 7.4 Připojení elektrického vedení NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM 4 Kbely připevněte pomocí sponek k držákům, by byl zjištěn jejich ochrn proti nmáhání VYLOUČEN kontkt s potrubím ostrými okrji. 7

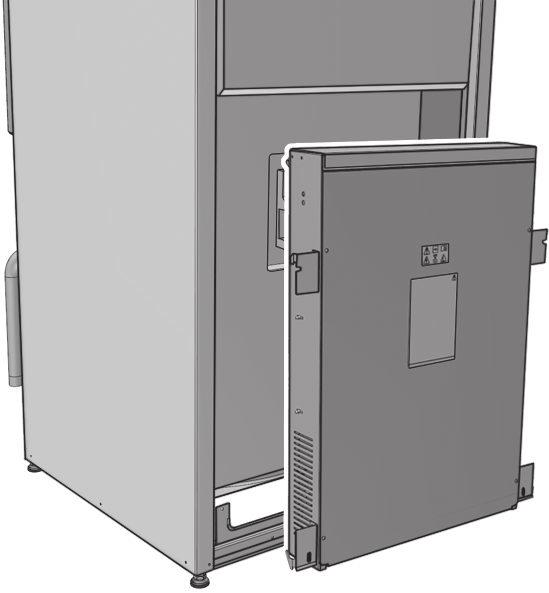

28 7 Instlce Pltí pouze pro vnitřní jednotky s nádrží n 60 litrů. Pro přístup k teplotnímu snímči teplé užitkové vody je možné nklonit rozváděcí skříňku. Rozváděcí skříňk NESMÍ být z jednotky odstrněn. Vedení vodičů Nízké npětí b Přívod vysokého npětí c Kontrolní signál vysokého npětí Možné kbely (podle typu jednotky instlovných možností) Dálkový ovldč Digitální vstupy pro měření spotřeby energie (místní dodávk) Snímč venkovní teploty okolí (volitelná možnost) Snímč vnitřní teploty okolí (volitelná možnost) Elektroměry (místní dodávk) Propojovcí kbel Zdroj elektrické energie s běžnou szbou Zdroj el.energie s upřednost.szbou z kwh Npájení záložního ohřívče Npájecí kbel ohřívče spodní desky (volitelná možnost) Kontkt elektrické energie s upřednostňovnou szbou Konvektor pro tepelné čerpdlo (volitelná možnost) Pokojový termostt (volitelný) Uzvírcí ventil (místní dodávk) Čerpdlo teplé užitkové vody (místní dodávk) Výstup lrmu Přepínání n ovládání externího zdroje tepl Ovládání prostorového chlzení/topení UPOZORNĚNÍ NETLAČTE dovnitř ni neumísťujte ndměrnou délku kbelu do jednotky Připojení hlvního zdroje npájení Připojení hlvního zdroje npájení. V přípdě zdroje s normální szbou z odběr elektrické energie XA X9A XM X5M X6YB 0 V přípdě zdroje s upřednostňovnou szbou z kwh XA X9A X5M X6Y 4 X6YB XM 0 X6YA XM X6Y X6YA c b XM LN Popis: viz obrázek níže. SS LN Propojovcí kbel (= hlvní zdroj npájení) b Zdroj elektrické energie s běžnou szbou c Kontkt elektrické energie s upřednostňovnou szbou Kbel upevněte pomocí pásků k upevnění kbelových svzků. V přípdě zdroje s upřednostňovnou szbou z kwh nutnost oddělení npájení s běžnou szbou z kwh k vnitřní jednotce (b) XM0/ závisí n typu zdroje npájení s upřednostňovnou szbou z kwh. Oddělení přípojky k vnitřní jednotce je nutné v následujících přípdech: jestliže je zdroj npájení s upřednostňovnou szbou z kwh přerušen při spuštěné jednotce NEBO pokud není povolen žádná spotřeb energie vnitřní jednotky při npájení s upřednostňovnou szbou z kwh. 8

29 7 Instlce Zpojení npájení záložního ohřívče Výkon záložního ohřívče může být různý, v závislosti n modelu v vnitřní jednotky. Ujistěte se, že zdroj npájení je v souldu s výkonem záložního ohřívče, jk je uvedeno v tbulce dole. Typ záložního ohřívče Výkon záložního ohřívče Npájení Mximální provozní proud Z mx (Ω) * V kw ~ 0 V A *9W kw ~ 0 V A 6 kw ~ 0 V 6 A ()(b) 0,9 6 kw ~ 0 V 5 A (b) 6 kw N~ 400 V 8,6 A 9 kw N~ 400 V A () Zřízení splňující normu EN/IEC 6000 (Evropská/mezinárodní technická norm definující limity hrmonických proudů generovných zřízeními připojenými k veřejným nízkonpěťovým systémům se vstupním proudem >6 A 75 A n fázi). (b) Toto zřízení splňuje poždvky normy EN/IEC 6000 (Evropská/mezinárodní technická norm nstvující meze změn npětí, kolísání npětí kmitání ve veřejných nízkonpěťových systémech npájení pro vybvení se jmenovitým proudem 75 A) z předpokldu, že odpor systému Z sys je nižší nebo rovný Z mx v místě rozhrní mezi uživtelským npájením veřejnou rozvodnou sítí. V odpovědnosti instlčního technik nebo uživtele zřízení je zjistit, v přípdě potřeby formou konzultce s operátorem elektrorozvodné sítě, by zřízení bylo připojeno pouze k npájení s impedncí systému Z sys nižší nebo rovnou hodnotě Z mx. Zpojte npájení záložního ohřívče. U modelů *V použijte jednopólovou pojistku pro FB. U modelů *9W použijte dvoupólovou pojistku pro FB. Typ záložního ohřívče () 6 kw N~ 400 V (*9W) 9 kw N~ 400 V (*9W) Přípojky npájení záložního ohřívče FB L L L Přípojky ke svorkám X6M X7M () Konfigurce záložního ohřívče viz "8.. Rychlý průvodce: Stndrdní" n stránce 4. Zvláštní poznámk pro pojistky: Typ záložního ohřívče () kw ~ 0 V (*V) Přípojky npájení záložního ohřívče FB L N Přípojky ke svorkám Zvláštní poznámk pro svorky: Jk je zmíněno v tbulce výše, přípojky n svorky X6M X7M musí být změněny pro provedení konfigurce záložního ohřívč. N obrázku níže nleznete vrování pro mnipulci se svorkmi. kw ~ 0 V (*9W) FB X6M X7M L N 6 kw ~ 0 V (*9W) X6M X7M Kbel upevněte pomocí pásků k upevnění kbelových svzků. 6 kw ~ 0 V (*9W) FB X6M X7M Nkonfigurujte dálkový ovldč pro příslušný zdroj npájení. Viz "8.. Rychlý průvodce: Stndrdní" n stránce 4. L L L Během připojování záložního ohřívče může dojít k nesprávnému zpojení vodičů. Aby se zjistil možná záměn vodičů důrzně se doporučuje změřit odpor n topných článcích. V závislosti n typu záložních ohřívčů musí být nměřeny následující hodnoty odporu (viz tbulk níže). VŽDY změřte odpor n svorkách stykče KM, KM K5M. kw ~ 0 V 6 kw ~ 0 V 6 kw ~ 0 V 6 kw 9 kw N~ 400 N~ 400 V V KM/ K5M/ 5,9 Ω 5,9 Ω 5,9 Ω KM/ 05,8 Ω 05,8 Ω KM/5 05,8 Ω 05,8 Ω 9

30 7 Instlce kw ~ 0 V 6 kw ~ 0 V 6 kw ~ 0 V 6 kw 9 kw N~ 400 N~ 400 V V KM/ KM/5 6,5 Ω 6,5 Ω 6,5 Ω 05,8 Ω 05,8 Ω KM/ K5M/ 6,5 Ω 6,5 Ω KM/ 5,9 Ω 5,9 Ω KM/5 5,9 Ω 5,9 Ω KM/ KM/5 5,9 Ω 5,9 Ω 5,9 Ω 5,9 Ω 5,9 Ω KM/5 KM/ Příkld měření odporu mezi KM/ K5M/: KM KM 5 5 POZNÁMKA Ω Dbejte n to, by ndměrným dotžením montážních šroubů NEDOŠLO k deformci zdní strny dálkového ovldče. Ω K5M Odřízněte žilový vodič. 4 Připojte vodiče k dálkovému ovldči, viz obrázek níže. 5 Zezdu Připojení dálkového ovldče PCB Připojte kbel dálkového ovldče k vnitřní jednotce. X5M x b XM Štípcími kleštěmi pod. vystřihněte tuto část tk, by bylo možné protáhnout vedení. b Upevněte vedení n přední část skříně pomocí držáku svorky. 5 Opět nmontujte čelní strnu n zdní (nástěnnou) strnu. AP AP POZNÁMKA Při nszování přední desky jednotky NESMÍ dojít ke skřípnutí drátů. b Dálkový ovldč dodný s jednotkou b Volitelný dálkový ovldč Upevnění dálkového ovldče n stěnu v přípdě instlce jko pokojového termosttu Vložte šroubovák do otvorů pod dálkovým ovldčem optrně oddělte čelní strnu od zdní části. Kbel upevněte pomocí pásků k upevnění kbelových svzků. Upevnění dálkového ovldče n jednotku Vložte šroubovák do otvorů pod dálkovým ovldčem optrně oddělte čelní strnu od zdní části. POZNÁMKA Krt je umístěn v čelní části dálkového ovldče. Dbejte, byste ji NEPOŠKODILI. Upevněte zdní strnu dálkového ovldče ke stěně. Připojte vodiče k dálkovému ovldči, viz obrázek níže. POZNÁMKA Krt je umístěn v čelní části dálkového ovldče. Dbejte, byste ji NEPOŠKODILI. Upevněte nástěnnou desku dálkového ovldče n čelní strnu jednotky. 0

31 7 Instlce Zezdu POZNÁMKA Zpojení je odlišné pro ventil NC (normálně zvřený) ventil NO (normálně otevřený). PCB NO NC XM 567 XM 567 x b Zlev XM XM PCB x b Shor b MS MS Kbel upevněte pomocí pásků k upevnění kbelových svzků Připojení elektroměrů V přípdě použití elektroměru s trnzistorovým výstupem zkontrolujte polritu. Kldný pól MUSÍ být připojen k X5M/7 X5M/9; záporný pól k X5M/8 X5M/0. Připojte kbel elektroměru k příslušným svorkám, jk je znázorněno n obrázku níže. PCB 7890 X5M XM x b Z vrchního středu b SS SS Kbel upevněte pomocí pásků k upevnění kbelových svzků. PCB Připojení čerpdl teplé užitkové vody Připojte kbel čerpdl teplé užitkové vody k příslušným svorkám, jk je znázorněno n obrázku níže. x b XM 45 Štípcími kleštěmi pod. vystřihněte tuto část tk, by bylo možné protáhnout vedení. b Upevněte vedení n přední část skříně pomocí držáku svorky. 4 Opět nmontujte čelní strnu n zdní (nástěnnou) strnu. POZNÁMKA Při nszování přední desky jednotky NESMÍ dojít ke skřípnutí drátů Připojení uzvírcího ventilu Připojte ovládcí kbel ventilu k příslušným svorkám, jk je znázorněno n obrázku níže. MP ~ M Kbel upevněte pomocí pásků k upevnění kbelových svzků Připojení výstupu lrmu Připojte kbel výstupu lrmu k příslušným svorkám, jk je znázorněno n obrázku níže.

32 8 Konfigurce XM 9 X80M 4 5 XM A8P XM A4P XM YC Y Y Y Y4 XM XM Je nutné instlovt EKRPHB. Kbel upevněte pomocí pásků k upevnění kbelových svzků Připojení výstupu zpnutí/vypnutí prostorového chlzení/topení Připojte kbel výstupu zpnutí/vypnutí prostorového chlzení/ topení k příslušným svorkám, jk je znázorněno n obrázku níže. XM 9 S6S S7S S8S S9S Je nutné instlovt EKRPAHTA. Kbel upevněte pomocí pásků k upevnění kbelových svzků. 7.5 Dokončení instlce vnitřní jednotky 7.5. Upevnění krytu dálkového ovldče k vnitřní jednotce Ujistěte se, že je z vnitřní jednotky odstrněn přední pnel. Viz "7.. Otevření vnitřní jednotky" n stránce 4. Zvěste kryt dálkového ovldče do závěsů. XM A4P XM YC Y Y Y Y4 XM Je nutné instlovt EKRPHB. Kbel upevněte pomocí pásků k upevnění kbelových svzků Připojení přepínče n externí zdroj tepl Připojte kbel přepínče n externí zdroj tepl k příslušným svorkám, jk je znázorněno n obrázku níže. XM A4P X X X X4 XM XM Nsďte přední pnel n vnitřní jednotku Uzvření vnitřní jednotky Uzvřete kryt rozváděcí skříňky. Znovu nmontujte horní desku. Opět nmontujte přední pnel. POZNÁMKA Při zvírání krytu vnitřní jednotky dbejte n to, byste NEPOUŽILI větší dothovcí sílu než 4, N m. LN Je nutné instlovt EKRPHB. Kbel upevněte pomocí pásků k upevnění kbelových svzků Připojení digitálních vstupů pro měření spotřeby energie Připojte kbel digitálních vstupů pro měření spotřeby energie k příslušným svorkám, jk je znázorněno n obrázku níže. 8 Konfigurce 8. Přehled: Konfigurce Pokud neprovedete správnou konfigurci systému, nemusí prcovt dle očekávání. Systém můžete nkonfigurovt pomocí dálkového ovldče.

33 8 Konfigurce Po prvním zpnutí dálkového ovldče (přes vnitřní jednotku) se spustí rychlý průvodce, který vám pomůže s konfigurcí systému. Pokud je to nutné, můžete tké provést změny v konfigurci později. Technik může připrvit konfigurci mimo místo instlce prostřednictvím PC poté nhrát konfigurci n systém pomocí PC konfigurátoru. Více informcí o připojení viz "8.. Připojení PC kbelu k rozváděcí skříňce" n stránce. Konfigurce má vliv n následující prmetry: Výpočty softwru Co vidíte co můžete dělt n dálkovém ovldči Vysvětlivky pro tbulky nstvení: #: Záložky ve struktuře nbídky Kód: Kód v přehledu nstvení Pokud dojde ke změně v nstvení technik, systém bude vyždovt potvrzení. Po dokončení potvrzení se obrzovk krátce vypne n několik sekund se zobrzí hlášení zneprázdněno. Většin běžně používných nstvení instlce je k dispozici ve struktuře nbídky. Jejich umístění je znázorněno záložkmi (#). Kromě toho je možné veškerá nstvení technik njít tké zde "8.5 Struktur nbídky: přehled nstvení technik" n stránce 57. Přístup ke kódům nstvení viz "Přístup k nstvení technik" n stránce. Ne všechn nstvení jsou dostupná přes strukturu nbídky. Některá jsou dostupná pouze pomocí jejich kódu. V tkovém přípdě je v tbulce níže záložk nstven n není k dispozici (N/A). 8.. Připojení PC kbelu k rozváděcí skříňce Připojte kbel s USB přípojkou ke svému počítči. Připojte koncovku kbelu k X0A n AP rozváděcí skříňky vnitřní jednotky. AP X0A Dbejte zvláště n umístění přípojky! 8.. Přístup k nejčstěji používným příkzům Přístup k nstvení technik Nstvte úroveň oprávnění uživtele n Technik. Přejděte n [A]: > Nstvení technik. Přístup k přehledu nstvení Nstvte úroveň oprávnění uživtele n Technik. Přejděte n [A.8]: > Nstvení technik > Přehled nstvení. Nstvení úrovně oprávnění uživtele n Technik Přejděte n [6.4]: > Informce > Úroveň oprávnění uživtele. Stiskněte podržte n dobu delší než 4 sekundy. Výsledek: N domovských stránkách se zobrzí. Pokud NESTISKNETE žádné tlčítko po dobu delší než hodinu, nebo stisknete znovu podržíte po dobu delší než 4 sekund, přepne se úroveň oprávnění technik opět n Konc. uživtel. Chcete-li přepnout mezi úrovněmi oprávnění uživtele (koncový uživtel pokročilý koncový uživtel) Přejděte n [6] nebo jkoukoli související dílčí nbídku: > Informce. Stiskněte podržte n dobu delší než 4 sekundy. Výsledek: Úroveň oprávnění uživtele se přepne n Pokr.konc uživ.. Jsou zobrzeny dlší informce do názvu nbídky se přidá +. Pokud NESTISKNETE žádné tlčítko po dobu delší než hodinu, nebo stisknete znovu podržíte po dobu delší než 4 sekund, přepne se úroveň oprávnění uživtele opět n Konc. uživtel. 8.. Zkopírování nstvení systému z prvního do druhého dálkového ovldče Pokud je připojen volitelný dálkový ovldč, musí technik nejprve postupovt dle níže uvedených pokynů pro správnou konfigurci dvou dálkových ovldčů. Tento postup nbízí možnost zkopírovt jzykové nstvení z jednoho dálkového ovldče n druhý: npř. z EKRUCAL do EKRUCAL. Při prvním zpnutí npájení se n obou dálkových ovldčích zobrzí následující: U5: Aut.dres Út 5:0 H J S T 4 5 Stisk. n 4 s pro pokr. N dálkovém ovldči, n němž chcete pokrčovt s rychlým průvodcem stiskněte n 4 sekundy tlčítko. Během kroků průvodce se n druhém ovldči zobrzí Zneprázd. nebude jej možné ovládt. Rychlý průvodce vás provede nstvením. 4 Aby systém správně prcovl, musí být místní údje n obou dálkových ovldčích stejné. Pokud tomu tk není, n obou dálkových ovldčích se zobrzí:

34 8 Konfigurce Synchronizce Zjištěn rozdíl dt. Zvolte prosím kci: Dtum Jké je dnešní dtum? Odeslt dt Ne Led 0 Potvrdit Uprvit Potvrdit Uprvit Posunout 5 Vyberte poždovnou činnost: Odeslt dt: dálkový ovládč se kterým prcujete obshuje správné údje údje n druhém dálkovém ovldči budou přepsány. Přijmout dt: dálkový ovldč se kterým prcujete neobshuje správné údje pro přepsání budou použity údje z druhého dálkového ovldče. 6 Dálkový ovldč vyžduje potvrzení, pokud jste si jisti, že můžete pokrčovt. Zhájit kopírování Jste si jisti, že chcete zhájit kopírování? OK Potvrdit Zrušit Uprvit 7 Potvrďte výběr n obrzovce stisknutím tlčítko všechny údje (jzykové nstvení, plány pod.) budou synchronizovány z vybrného zdrojového dálkového ovldče n druhý. Během kopírování se n obou ovldčích zobrzí Zneprázd. nebude je možné ovládt. Nevypínejte prosím ni neodpojujte dálkový ovldč. Operce kopírování trvá ž 90 minut. 8 Váš systém je nyní nstven tk, by umožňovl ovládání pomocí dvou dálkových ovldčů Zkopírování jzykového nstvení z prvního do druhého dálkového ovldče Viz "8.. Zkopírování nstvení systému z prvního do druhého dálkového ovldče" n stránce Rychlý průvodce: Nstvte rozvržení systému po prvním zpnutí Po prvním zpnutí systému budete n dálkovém ovldči nvedeni k provedení prvotního nstvení: jzyk, dtum, čs, rozvržení systému. Potvrzením rozvržení systému můžete pokrčovt instlcí uvedením systému do provozu. Pokud rozvržení systému NEBYLO potvrzeno spustí se při zpnutí rychlý průvodce, to nstvením jzyk. Jzyk Vybrt poždovný jzyk Čs Jký je ktuální čs? 00 : 00 Potvrdit Uprvit Posunout Zdejte nstvení rozvržení systému: Stndrdní, Volitelné možnosti, Výkony. Dlší informce viz "8. Zákldní konfigurce" n stránce 4. A Rozvržení systému Stndrdní Volitelné možnosti Výkony Potvrdit rozvržení Vybrt Posunout 4 Potvrďte stisknutím tlčítk. Potvrdit rozvržení Potvrďte prosím rozvržení systému. Systém bude restrtován bude připrven pro první spuštění. OK Potvrdit Zrušit Uprvit 5 Dálkový ovldč se opětovně inicilizuje můžete pokrčovt v instlci nstvením dlšího pltného nstvení uvedením systému do provozu. Pokud dojde ke změně v nstvení technik, systém bude vyždovt potvrzení. Po dokončení potvrzení se obrzovk krátce vypne n několik sekund se zobrzí hlášení zneprázdněno. 8. Zákldní konfigurce 8.. Rychlý průvodce: Jzyk / čs dtum [A.] Není použito [] Není použito Jzyk Čs dtum 8.. Rychlý průvodce: Stndrdní Konfigurce záložního ohřívče (pouze pro model *9W) Záložní ohřívč u modelu *9W je přizpůsoben k připojení k nejběžnější evropské elektrické rozvodné síti. Kromě konfigurce hrdwru musí být n dálkovém ovldči nstven typ záložního ohřívče. Potvrdit Uprvit Nstvte ktuální dtum čs. 4

35 8 Konfigurce [A...5] [5-0D] Typ zálož. ohřív.: Nstvení prostorového topení/chlzení (P,(/+)): 6 kw ~ 0 V (*9W) (P,(/+)): 6 kw ~ 0 V (*9W) 4 (PN,(/)): 6 kw N~ 400 V (*9W) 5 (PN,(/+)): 9 kw N~ 400 V (*9W) Systém může prostor vytápět nebo chldit. V závislosti n typu použití musí být provedeno odpovídjící nstvení prostorového topení/chlzení. [A...7] [C-07] Zp.ovl.jed.: [A...B] Není použito 0 (Ov.dle tepl.v.v): Provozní režim jednotky je zvolen n zákldě teploty výstupní vody bez ohledu n skutečnou pokojovou teplotu /nebo poždvek n topení či chlzení místnosti. (Ov.ext.po.term): Provozní režim jednotky je vybrán podle externího termosttu nebo ekvivlentního zřízení (npř. konvektor tepelného čerpdl). (Ovl.pokoj.term.): Provozní režim jednotky je vybrán n zákldě teploty okolí n dálkovém ovldči. Pouze pokud existují dálkové ovldče ( instlovný v místnosti, n vnitřní jednotce): [A...8] [7-0] Systém může dodávt výstupní vodu ž do zón teploty vody. Během konfigurce musí být nstven počet zón teploty vody. Poč.zón tepl.výst.vody: 0 ( zón t.výst.v)(výchozí): Pouze zón teploty výstupní vody. Tto zón se nzývá hlvní zón teploty výstupní vody. : Hlvní zón tepl.výst.vody ( zóny t.výst.v): zóny teploty výstupní vody. Zón s nejnižší teplotou výstupní vody (v režimu topení) se nzývá hlvní zón teploty výstupní vody. Zón s nejvyšší teplotou výstupní vody (v režimu topení) se nzývá doplňková zón teploty výstupní vody. V prxi to znmená, že hlvní zón teploty výstupní vody sestává ze zářičů s vyšší zátěží k dosžení poždovné teploty výstupní vody je instlován směšovcí stnice. b : N jednotce b: V místnosti jko pokojový termostt : Doplňková zón tepl.výst.vody b: Hlvní zón tepl.výst.vody b Umístění ovldče: N jednotce: druhý dálkový ovldč je utomticky nstven n V místnosti pokud je zvoleno ovládání pomocí pokojové teploty, chová se jko pokojový termostt. V místnosti (výchozí): druhý dálkový ovldč je utomticky nstven n N jednotce pokud je zvoleno, by se ovládání pomocí pokojové teploty chovlo jko pokojový termostt. 5

36 8 Konfigurce [A...9] [F-0D] Pokud je ovládání prostorového topení/ chlzení vypnuto dálkovým ovldčem, je čerpdlo vždy vypnuto. Pokud je ovládání prostorového topení/chlzení zpnuto, můžete zvolit poždovný provozní režim čerpdl (pltí pouze během prostorového topení/chlzení) Prov.rež.čerp.: 0 (Nepřetržitý): Nepřetržitý provoz čerpdl bez ohledu n tom, zd je termostt zpnutý nebo vypnutý. Poznámk: nepřetržitý provoz čerpdl vyžduje více energie než provoz n zákldě poždvku nebo vzorku. b c b c d : Ovládání prostorového vytápění/ chlzení (dálkový ovldč) b: VYP c: Zp d: Provoz čerpdl (Vzorek)(výchozí): Čerpdlo je zpnuto. Pokud je poždvek n topení nebo chlzení, protože teplot výstupní vody ještě nedosáhl poždovné teploty. Pokud dojde ke stvu vypnutí termosttu, čerpdlo se spustí kždých 5 minut je kontrolován teplot vody v přípdě potřeby poždvek n topení či chlzení. Poznámk: Vzorkovcí režim NENÍ k dispozici v rozšířeném ovládání pokojovým termosttem nebo ovládání pokojovým termosttem. b c d g b c : Ovládání prostorového vytápění/ chlzení (dálkový ovldč) b: VYP c: Zp e d: Teplot výst.vody e: Skutečná f: Poždovná g: Provoz čerpdl (Poždvek): Provoz čerpdl n poždvek. Příkld: Pomocí pokojového termosttu vytváří termostt stv zpnutí/vypnutí. Pokud tkový poždvek není, je čerpdlo vypnuté. Poznámk: Poždvek NENÍ f k dispozici u ovládání teploty výstupní vody. b c d e b c c b : Ovládání prostorového vytápění/ chlzení (dálkový ovldč) b: VYP c: Zp d: Poždvek n topení (externím dálkovým termosttem nebo pokojovým termosttem) e: Provoz čerpdl 8.. Rychlý průvodce: Volitelné možnosti Nstvení teplé užitkové vody Tto kpitol se vzthuje pouze n systémy s instlovnou nádrží n teplou užitkovou vodu: EHBH/X: nádrž n teplou užitkovou vodu je k dispozici volitelně, EHVH/X: nádrž n teplou užitkovou vodu je stndrdně vestvěn do vnitřní jednotky. Podle toho musí být proveden následující nstvení. [A...] [E-05] Provoz pro TUV: 0 (Ne): NENÍ instlováno. Stndrdní pro EHBH/X. (Ano): Instlováno. Stndrdní pro EHVH/X. Poznámk: Pro EHVH/X je nádrž n teplou užitkovou vodu stndrdně instlován. NEMĚŇTE toto nstvení. [A...] [E-07] Během ohřevu teplé užitkové vody může být tepelné čerpdlo podpořeno elektrickým ohřívčem k zjištění ohřevu teplé užitkové vody i pro vysoké poždovné teploty v nádrži. Ohř.TUV: 0 (Horiz.ohřívč): Instlován n boční strně nádrže. Stndrdní pro EHBH/X. (Záložní ohřívč): Stndrdní pro EHVH/X. Záložní ohřívč bude tké použit pro ohřev teplé užitkové vody. 6

37 8 Konfigurce [A...A] [D-0] Vnitřní jednotk poskytuje možnost připojení místně dodného čerpdl teplé užitkové vody (typ zpnuto/ vypnuto). V závislosti n instlci konfigurci n dálkovém ovldči rozlišujeme jeho funkčnost. Čerpdlo TUV: 0 (Ne)(výchozí): NENÍ instlováno. (Sekund.zpět.): Instlováno pro okmžitou dodávku teplé vody při otevření kohoutu. Koncový uživtel nství čs provozu (týdenní plán) čerpdl teplé užitkové vody (kdy se má spustit). Ovládání tohoto čerpdl je možné pomocí vnitřní jednotky. (Dezinf. prl.): Instlováno pro účely dezinfekce. Spouští se při provozu dezinfekční funkce nádrže n teplou užitkovou vodu. Žádné dlší nstvení není zpotřebí. Viz tké obrázky níže. Čerpdlo teplé užitkové vody instlováno pro... Okmžitá dodávk teplé užitkové vody b Vnitřní jednotk b Nádrž c Čerpdlo teplé užitkové vody d Topný článek e Zpětný ventil f Sprch g Studená vod Termostty externí snímče Viz "5 Pokyny k použití" n stránce 7. c f g b Dezinfekce c d f e g [A...4] [C-05] Typ kont.hlv. [A...5] [C-06] Typ kont.doplň. [A...B] [C-08] Externí snímč Při ovládání pomocí externího pokojového termosttu musí být pro hlvní zónu teploty výstupní vody nstven typ kontktu volitelného pokojového termosttu nebo konvektoru tepelného čerpdl. Viz "5 Pokyny k použití" n stránce 7. (Termo ZAP/VYP): Připojený externí pokojový termostt nebo konvektor tepelného čerpdl odešle poždvek n topení nebo chlzení stejným signálem protože je připojen k pouze digitálnímu vstupu (vyhrzený pro hlvní zónu teploty výstupní vody) n vnitřní jednotce (XM/). Vyberte tuto hodnotu v přípdě připojení ke konvektoru tepelného čerpdl (FWXV). (Pož.n chl/top)(výchozí): Připojený externí pokojový termostt odešle smosttný poždvek n topení chlzení je proto připojen ke digitálním vstupům (vyhrzeným pro hlvní zónu teploty výstupní vody) n vnitřní jednotce (XM/ ). Vyberte tuto hodnotu v přípdě připojení k npevno zpojenému (EKRTWA) nebo bezdrátovému (EKRTR) pokojovému termosttu. Při ovládání pomocí externího pokojového termosttu se zónmi teploty výstupní vody musí být pro doplňkovou zónu teploty výstupní zóny nstven typ volitelného pokojového termosttu. Viz "5 Pokyny k použití" n stránce 7. (Termo ZAP/VYP): Viz Typ kont.hlv.. Připojen k vnitřní jednotce (XM/). (Pož.n chl/top)(výchozí): Viz Typ kont.hlv.. Připojen k vnitřní jednotce (XM/ ). Pokud je připojen volitelný externí snímč teploty okolí, musí být nstven typ snímče. Viz "5 Pokyny k použití" n stránce 7. 0 (Ne)(výchozí): NENÍ instlováno. Pro měření je použit termistor n dálkovém ovldči venkovní jednotce. (Venkovní snímč): Instlováno. Venkovní snímč bude použit k měření venkovní teploty okolí. Poznámk: Pro některé funkce je stále použit snímč teploty n venkovní jednotce. (Pokojový snímč): Instlováno. Snímč teploty n dálkovém ovldči již NENÍ použit. Poznámk: Tto hodnot má význm pouze pro ovládání pomocí pokojového termosttu. Digitální I/O krt Změn těchto nstvení je zpotřebí pouze pokud je instlován volitelná digitální I/O krt. Digitální I/O krt má více funkcí, které musí být nkonfigurovány. Viz "5 Pokyny k použití" n stránce 7. 7

38 8 Konfigurce [A...6.] [C-0] Ext.zál.zdr [A...6.] [D-07] Solární souprv [A...6.] [C-09] Výstup lrmu [A...6.4] [F-04] Vyhř.spod.desky Krt poždvků Oznčuje, zd je prostorové topení tké prováděno pomocí jiného zdroje tepl než je smotný systém. 0 (Ne)(výchozí): NENÍ instlováno. (Bivlentní): Instlováno. Pomocný kotel (plynový, olejový) bude v provozu při nízkých venkovních teplotách. Během bivlentního provozu je tepelné čerpdlo vypnuto. Nstvte tuto hodnotu v přípdě použití pomocného kotle. Viz "5 Pokyny k použití" n stránce 7. Pltí pouze pro EHBH/X. Oznčuje, zd je nádrž n teplou užitkovou vodu tké ohříván solárními pnely. 0 (Ne)(výchozí): NENÍ instlováno. (Ano): Instlováno. Nádrž n teplou užitkovou vodu může být kromě tepelného čerpdl ohříván tké solárními pnely. Nstvte tuto hodnotu pokud jsou solární pnely instlovány. Viz "5 Pokyny k použití" n stránce 7. Oznčuje logiku výstupu lrmu output n digitální I/O krtě během poruchy. 0 (Norm.otev.)(výchozí): Výstup lrmu bude ktivován, pokud dojde ke spuštění lrmu. Nstvením této hodnoty je provedeno rozlišení mezi poruchou detekcí výpdku proudu jednotky. (Norm.uzv.): Výstup lrmu NEBUDE ktivován, pokud dojde ke spuštění lrmu. Pltí pouze pro EHBH/X6 EHVH/X6. Oznčuje, zd je n venkovní jednotce instlován volitelný ohřívč spodní desky. Npájení ohřívče spodní desky je v tomto přípdě zjištěno vnitřní jednotkou. 0 (Ne)(výchozí): NENÍ instlováno. (Ano): Instlováno. Poznámk: Jestliže je tto hodnot nstven, výstup n digitální I/O krtě nemůže být použit pro výstup prostorového topení/chlzení. Viz "5 Pokyny k použití" n stránce 7. Krt poždvků se používá k ktivci řízení spotřeby energie digitálními vstupy. Viz "5 Pokyny k použití" n stránce 7. [A...7] [D-04] Krt poždvků Pltí pouze pro EHBH/X04+08 EHVH/ X Oznčuje, zd je instlován volitelná krt poždvků. 0 (Ne)(výchozí): NENÍ instlováno. (Ano): Instlováno. Řízení spotřeby energie digitálními vstupy je možné zvolit v [A.6..]. Měření energie Pokud je měření energie prováděno pomocí elektroměrů, proveďte konfigurci těchto nstvení dle popisu níže. Vyberte výstup kmitočtu impulzu pro kždý elektroměr dle specifikcí elektroměru. Je možné připojit (ž ) elektroměry s různým kmitočtem impulzu. Pokud je použit pouze nebo není použit žádný elektroměr, vyberte Ne k uvedení, že odpovídjící vstup impulzu NENÍ použit. [A...8] [D-08] Volitelný externí elektroměr kwh : 0 (Ne): NENÍ instlováno : Instlováno (0, impulz/kwh) : Instlováno ( impulz/kwh) : Instlováno (0 impulz/kwh) 4: Instlováno (00 impulz/kwh) 5: Instlováno (000 impulz/kwh) [A...9] [D-09] Volitelný externí elektroměr kwh : 0 (Ne): NENÍ instlováno : Instlováno (0, impulz/kwh) : Instlováno ( impulz/kwh) : Instlováno (0 impulz/kwh) 4: Instlováno (00 impulz/kwh) 5: Instlováno (000 impulz/kwh) 8..4 Rychlý průvodce: Výkony (měření energie) Výkony všech elektrických ohřívčů musí být nstveny, by funkce měření energie /nebo řízení spotřeby elektrické energie prcovly správně. Při měření odporu kždého ohřívče můžete nstvit přesný výkon ohřívče, což zjistí přesnější údje o spotřebě energie. [A...] [6-0] Přídvný ohřívč: Pltí pouze pro nádrže n teplou užitkovou vodu s vnitřním přídvným ohřívčem (EKHW*). Výkon přídvného ohřívče při jmenovitém npětí. Jmenovitá hodnot je kw. Výchozí: kw (v krocích po 0, kw) [A...] [6-0] Zál. ohř.: krok : Výkon prvního kroku záložního ohřívče při jmenovitém npětí. Jmenovitá hodnot je kw. Výchozí: kw. 0 0 kw (v krocích po 0, kw) [A...] [6-04] Zál. ohř.: krok : Pltí pouze pro dvojkrokový záložní ohřívč (*9W). Rozdíl ve výkonu mezi prvním druhým krokem záložního ohřívče při jmenovitém npětí. Jmenovitá hodnot závisí n konfigurci záložního ohřívče: kw, N 0 V: 0 kw 6 kw, N 0 V: kw (6 kw kw) 6 kw, 0 V: kw (6 kw kw) 6 kw, N 400 V: kw (6 kw kw) 9 kw, N 400 V: 6 kw (9 kw kw) 0 0 kw (v krocích po 0, kw): *V: výchozí 0 kw *9W: výchozí 6 kw 8

39 8 Konfigurce [A...6] [6-07] Vyhř.spod.desky: Pltí pouze pro volitelný ohřívč spodní desky (EKBPHTH6A). Výkon volitelného ohřívče spodní desky při jmenovitém npětí. Výchozí: 0 W W (v krocích po 0 W) 8..5 Ovládání prostorového vytápění/chlzení Zákldní poždovné nstvení pro účely konfigurce prostorového topení/chlzení všeho systému je popsáno v této kpitole. Nstvení technik v závislosti n počsí definuje prmetry činnosti jednotky závisející n počsí. Je-li ktivní režim provozu závisející n počsí, teplot vody se stnoví utomticky podle venkovní teploty. Nízké venkovní teploty budou mít z následek teplejší vodu nopk. Během provozu dle počsí může uživtel posunout cílovou teplotu vody nhoru nebo dolů o mximálně 5 C. Viz uživtelská referenční příručk /nebo návod k obsluze, kde nleznete více podrobností o této funkci. Teplot výstupní vody: hlvní zón [A...] Není použito Rež.n výs.v.: Absolutní (výchozí) Poždovná teplot výstupní vody: NENÍ závislá n počsí (tj. nezávisí n venkovní teplotě) je pevně nstven v průběhu doby (tj. není nplánován) Dle počsí: Poždovná teplot výstupní vody: je závislá n počsí (tj. závisí n venkovní teplotě) je pevně nstven v průběhu doby (tj. není nplánován) Abs + plánovný: Poždovná teplot výstupní vody: NENÍ závislá n počsí (tj. NEZÁVISÍ n venkovní teplotě) je nprogrmován dle plánu. Kroky plánu obshují poždovné teploty výstupní vody. Buď přednstvené nebo vlstní. Poznámk: Tto hodnot může být nstven pouze při ovládání teploty výstupní vody. Dle poč.+ plán.: Poždovná teplot výstupní vody: je závislá n počsí (tj. závisí n venkovní teplotě) je nprogrmován dle plánu. Kroky plánu obshují poždovné teploty výstupní vody. Buď přednstvené nebo vlstní. Poznámk: Tto hodnot může být nstven pouze při ovládání teploty výstupní vody. [A...] [-00] [-0] [-0] [-0] Nstvit topení dle počsí: T t [-0] [-0] [-00] [-0] T t : Cílová teplot výstupní vody (hlvní) T : Venkovní teplot [-00]: Nízká venkovní teplot. 0 C~5 C (výchozí: 0 C) [-0]: Vysoká venkovní teplot. 0 C 0 C (výchozí: 5 C) [-0]: Poždovná teplot výstupní vody pokud je venkovní teplot rovn nebo nižší než hodnot nízké teploty okolí. Mezi minimální mximální teplotou výstupní vody (výchozí: 5 C). Poznámk: Tto hodnot musí být vyšší než hodnot [-0], protože pro nízké venkovní teploty je vyždován vyšší teplot vody. [-0]: Poždovná teplot výstupní vody pokud je venkovní teplot rovn nebo vyšší než hodnot vysoké teploty okolí. Mezi minimální mximální teplotou výstupní vody (výchozí: 5 C). Poznámk: Tto hodnot musí být nižší než hodnot [-0], protože pro vysoké venkovní teploty je vyždován nižší teplot vody. T 9

40 8 Konfigurce [A...4] [-06] [-07] [ 08] [-09] Nstvit chlzení dle počsí: T t [-08] [-09] [-06] [-07] T t : Cílová teplot výstupní vody (hlvní) T : Venkovní teplot [-06]: Nízká venkovní teplot. 0 C 5 C (výchozí: 0 C) [-07]: Vysoká venkovní teplot. 5 C 4 C (výchozí: 5 C) [-08]: Poždovná teplot výstupní vody pokud je venkovní teplot rovn nebo nižší než hodnot nízké teploty okolí. Mezi minimální mximální teplotou výstupní vody 5 C~ C (výchozí: C). Poznámk: Tto hodnot musí být vyšší než hodnot [-09], protože pro nízké venkovní teploty dostčuje méně chldná vod. [-09]: Poždovná teplot výstupní vody pokud je venkovní teplot rovn nebo vyšší než hodnot vysoké teploty okolí. Mezi minimální mximální teplotou výstupní vody 5 C~ C (výchozí: 8 C). Poznámk: Tto hodnot musí být nižší než hodnot [-08], protože pro vysoké venkovní teploty je vyždován chldnější vod. T Teplot výstupní vody: doplňková zón Pltí pouze pokud existují zóny teploty výstupní vody. [A...] Není použito Rež.n výs.v.: Absolutní (výchozí) Poždovná teplot výstupní vody: NENÍ závislá n počsí (tj. nezávisí n venkovní teplotě) je pevně nstven v průběhu doby (tj. není nplánován) Dle počsí: Poždovná teplot výstupní vody: je závislá n počsí (tj. závisí n venkovní teplotě) je pevně nstven v průběhu doby (tj. není nplánován) Abs + plánovný: Poždovná teplot výstupní vody: NENÍ závislá n počsí (tj. NEZÁVISÍ n venkovní teplotě) je nprogrmován dle plánu. Činnosti plánu jsou Zpnutí nebo Vypnutí. Poznámk: Tto hodnot může být nstven pouze při ovládání teploty výstupní vody. Dle poč.+ plán.: Poždovná teplot výstupní vody: je závislá n počsí (tj. závisí n venkovní teplotě) je nprogrmován dle plánu. Činnosti plánu jsou Zpnutí nebo Vypnutí Poznámk: Tto hodnot může být nstven pouze při ovládání teploty výstupní vody. 40

41 8 Konfigurce [A...] [0-00] Nstvit topení dle počsí: [A...4] [0-04] Nstvit chlzení dle počsí: [0-0] T t [0-05] T t [0-0] [0-06] [0-0] [0-0] [0-07] [0-05] [0-00] [0-04] [0-0] [0-0] T [0-07] [0-06] T T t : Cílová teplot výstupní vody (hlvní) T : Venkovní teplot T t : Cílová teplot výstupní vody (hlvní) T : Venkovní teplot [0-0]: Nízká venkovní teplot. 0 C~5 C (výchozí: 0 C) [0-0]: Vysoká venkovní teplot. 0 C 0 C (výchozí: 5 C) [0-0]: Poždovná teplot výstupní vody pokud je venkovní teplot rovn nebo nižší než hodnot nízké teploty okolí. Mezi minimální mximální teplotou výstupní vody 5 C~dle venkovní jednotky (výchozí: 45 C). Poznámk: Tto hodnot musí být vyšší než hodnot [0-00], protože pro nízké venkovní teploty je vyždován vyšší teplot vody. [0-00]: Poždovná teplot výstupní vody pokud je venkovní teplot rovn nebo vyšší než hodnot vysoké teploty okolí. Mezi minimální mximální teplotou výstupní vody 5 C~dle venkovní jednotky (výchozí: 5 C). Poznámk: Tto hodnot musí být nižší než hodnot [0-0], protože pro vysoké venkovní teploty je vyždován nižší teplot vody. [0-07]: Nízká venkovní teplot. 0 C 5 C (výchozí: 0 C) [0-06]: Vysoká venkovní teplot. 5 C 4 C (výchozí: 5 C) [0-05]: Poždovná teplot výstupní vody pokud je venkovní teplot rovn nebo nižší než hodnot nízké teploty okolí. Mezi minimální mximální teplotou výstupní vody 5 C~ C (výchozí: C). Poznámk: Tto hodnot musí být vyšší než hodnot [-09], protože pro nízké venkovní teploty dostčuje méně chldná vod. [0-04]: Poždovná teplot výstupní vody pokud je venkovní teplot rovn nebo vyšší než hodnot vysoké teploty okolí. Mezi minimální mximální teplotou výstupní vody 5 C~ C (výchozí: 8 C). Poznámk: Tto hodnot musí být nižší než hodnot [-08], protože pro vysoké venkovní teploty je vyždován chldnější vod. Teplot výstupní vody: rozdíl teplot tepelného zářiče Rozdíl teplot mezi vstupní výstupní vodou. Jednotk je nvržen pro podporu podlhového topení. Doporučená teplot výstupní vody (nstvená n dálkovém ovldči) pro podlhové topení je 5 C. V tkovém přípdě bude jednotk ovládán k zjištění rozdílu teplot 5 C, což znmená, že vstupní vod do jednotky má teplotu přibližně 0 C. V závislosti n instlovné plikci (rdiátory, konvektor tepelného čerpdl, podlhové topení) nebo situci je možné změnit rozdíl teplot mezi vstupní výstupní vodou. Nezpomeňte, že čerpdlo bude regulovt svůj průtok tk, by zchovlo dný rozdíl teplot (Δt). [A...] [9-09] Topení: poždovný rozdíl teplot mezi vstupní výstupní vodou. Rozsh: 0 C (v krocích po C; výchozí hodnot: 5 C). [A...] [9-0A] Chlzení: poždovný rozdíl teplot mezi vstupní výstupní vodou. Rozsh: 0 C (v krocích po C; výchozí hodnot: 5 C). Teplot výstupní vody: modulce Pltí pouze pro přípd ovládání pomocí pokojového termosttu. Při použití funkce pokojového termosttu zákzník musí nstvit poždovnou pokojovou teplotu. Jednotk dodá teplou vodu do tepelných zářičů místnost bude vytápěn. Kromě toho musí být 4

42 8 Konfigurce tké nkonfigurován poždovná teplot výstupní vody: při zpnutí modulce bude poždovná teplot výstupní vody vypočítán utomticky jednotkou (n zákldě přednstvených teplot; v přípdě, že je zvolen režim dle počsí, bude modulce prováděn n zákldě poždovných teplot dle počsí); při vypnutí modulce můžete nstvit poždovnou teplotu výstupní vody n dálkovém ovldči. Se zpnutou modulcí může být nvíc poždovná teplot výstupní vody snížen nebo zvýšen ve funkci poždovné teploty výstupní vody rozdílu mezi skutečnou poždovnou pokojovou teplotou. Výsledkem je následující: stbilní pokojová teplot přesně odpovídjící poždovné teplotě (vyšší úroveň komfortu) méně cyklů zpnutí/vypnutí (nižší hlučnost, vyšší komfort vyšší účinnost) nejnižší možné teploty vody, které odpovídjí poždovné teplotě (vyšší účinnost) [A...5] [8-05] Modul.teplot výst.vody: Teplot výstupní vody: typ zářiče Ne (výchozí): vypnuto. Poznámk: Poždovnou teplotu výstupní vody je nutné nstvit n dálkovém ovldči. Ano: zpnuto Poznámk: Poždovnou teplotu výstupní vody je možné zjistit pouze n dálkovém ovldči Pltí pouze pro přípd ovládání pomocí pokojového termosttu. V závislosti n objemu vody v systému typu tepelných zářičů může ohřátí nebo ochlzení prostoru trvt déle. Toto nstvení může kompenzovt pomlou nebo rychlou odezvu systému n topení/ chlzení během cyklu zhřívání/ochlzování. Poznámk: Nstvení typu zářiče ovlivní mximální modulci poždovné teploty výstupní vody možnost použití utomtického přepínání režimu chlzení/topení n zákldě vnitřní teploty okolí. Proto je důležité nstvit tento prmetr správně. [A...7] [9-0B] Typ zářiče: Čs odezvy systému: Rychlý Příkld: Mlý objem vody fn coily. Pomlý Příkld: Velký objem vody, podlhové topení Ovládání teplé užitkové vody Pltí pouze v přípdě, že je instlován volitelná nádrž n teplou užitkovou vodu. [A.4.] [6-0D] Teplá užitková vod Režim nst. hodnoty: 0 (Opět.ohř.): Povolen pouze opětovný ohřev. (Opět.ohř+pl.): Nádrž teplé užitkové vody je ohříván podle plánu mezi plánovnými cykly ohřevu, opětovný ohřev je povolen. (Pouze plán) Nádrž n teplou užitkovou vodu může být ohříván POUZE podle plánu. Dlší podrobnosti viz "8.. Ovládání teplé užitkové vody: pokročilé" n stránce 46. Doporučuje se, byste NEPOUŽÍVALI výběr ([6 0D]=0, [A. 4.] Teplá užitková vod Režim nst. hodnoty=opět.ohř.) v přípdě nádrže n teplou užitkovou vodu bez vnitřního přídvného ohřívče. Hrozí vysoké riziko nedosttku výkonu prostorového vytápění (chlzení) / problémy s dodržením komfortní teploty (v přípdě čstého ohřevu teplé užitkové vody dojde k dlouhým přerušením provozu prostorového vytápění/chlzení). Zjištění poždovné teploty v nádrži Poždovná teplot v nádrži je zobrzen n dálkovém ovldči. Pomocí následujících nstvení můžete nkonfigurovt způsob zobrzení teploty v nádrži: číselnou hodnotou ekvivlentem. Použijte číselnou hodnotu v přípdě, že je pochopení teploty v nádrži pro zákzník jsné. N dálkovém ovldči může zákzník nstvit poždovnou teplotu v nádrži po C. Pro zákzníky, kteří nemjí tkový přehled o teplotách v nádrži, vyberte pro zobrzení ekvivlent v podobě počtu osob. Ti pk nství poždovnou teplotu v nádrži uvedením své spotřeby teplé užitkové vody podle počtu osob. Jko technik, nkonfigurujete konverzi mezi ekvivlentní spotřebou teplé vody n osobu v cyklu ohřevu skutečnou poždovnou teplotou v nádrži. Berte prosím v úvhu velikost instlovné nádrže. Kromě toho je zákzník pomocí grfického displeje uvědoměn o množství spotřebovné teplé užitkové vody. [A.4..] Není použito Jk má být teplot v nádrži zobrzen n dálkovém ovldči? Jko teplot. Konfigurce poždovné teploty v nádrži Teplá užitková vod může být ohřát různými způsoby. Liší se podle způsobu nstvení poždovné teploty v nádrži způsobem činnosti jednotky. Grficky: Teplot musí být zobrzen jko dostupná teplá vod pro x osob. Pokud si vyberete tuto možnost, musíte tké nstvit, jký počet osob odpovídá jké teplotě v [A.4...]~[A ]: [A.4...] Není použito osob Absolutní poždovná teplot v nádrži pro osobu. 0~80 C (výchozí: 4 C) 4

43 8 Konfigurce [A.4...] [A.4...] [A.4...4] [A.4...5] [A.4...6] Není použito Není použito Není použito Není použito Není použito osoby Zvýšení poždovné teploty v nádrži pro osoby v porovnání s osobou. 0~0 C (výchozí: 6 C) osoby Zvýšení poždovné teploty v nádrži pro osoby v porovnání se osobmi. 0~0 C (výchozí: 5 C) 4 osoby Zvýšení poždovné teploty v nádrži pro 4 osoby v porovnání se osobmi. 0~0 C (výchozí: 7 C) 5 osob Zvýšení poždovné teploty v nádrži pro 5 osob v porovnání se 4 osobmi. 0~0 C (výchozí: C) 6 osob Zvýšení poždovné teploty v nádrži pro 6 osob v porovnání s 5 osobmi. 0~0 C (výchozí: C) Skutečná poždovná teplot v nádrži je definován výběrem bsolutní poždovné teploty vody v nádrži počtem osob + zvolená hodnot(y) přírůstku. Příkld: osoby (výchozí nstvení) Skutečná poždovná teplot v nádrži =[A.4...]+[A. 4...]+[A.4...] Skutečná poždovná teplot v nádrži = 4+6+5=6 C. Mximální teplot v nádrži Mximální teplot teplé užitkové vody, kterou mohou uživtelé zvolit. Toto nstvení můžete použít pro omezení teploty vody n kohoutech s teplou vodou. Během dezinfekce nádrže n teplou užitkovou vodu může teplot v nádrži překročit tuto mximální teplotu. Omezte mximální povolenou teplotu teplé vody v souldu s příslušnými předpisy. [A.4.5] [6-0E] Mx.nst. tepl. Mximální teplot teplé užitkové vody, kterou mohou uživtelé zvolit. Toto nstvení můžete použít pro omezení teploty vody n kohoutech s teplou vodou. Jestliže [E-07]=0: C (výchozí: 60 C) (pro EHBH/X v kombinci s EKHW*) [E-07]=: C (výchozí: 60 C) (pouze pro EHVH/X) Mximální teplot NEPLATÍ během dezinfekce. Viz funkce dezinfekce. 8. Pokročilá konfigurce/optimlizce 8.. Prostorové vytápění/chlzení: pokročilé Přednstvená teplot výstupní vody Můžete definovt přednstvené teploty výstupní vody: hospodárná (oznčuje poždovnou teplotu výstupní vody, jejímž účelem je dosžení co nejnižší spotřeby elektrické energie) komfortní (oznčuje poždovnou teplotu výstupní vody s nejvyšší spotřebou elektrické energie). Přednstvené hodnoty usndňují použít stejné hodnoty v plánu nebo uprvit poždovnou teplotu výstupní vody podle pokojové teploty (viz modulce). Pokud chcete později hodnotu změnit, můžete tk učinit z jednoho míst. Podle toho, zd je poždovná teplot výstupní vody závislá n počsí, by měl být definován bsolutní poždovná teplot výstupní vody nebo poždovné hodnoty posunu. POZNÁMKA Přednstvená hodnoty teploty výstupní vody pltí pouze pro hlvní zónu, protože plán pro doplňkovou zónu se skládá ze zpnutí/vypnutí. POZNÁMKA Vyberte přednstvené teploty výstupní vody podle uspořádání vybrných tepelných zářičů k zjištění vyvážení mezi poždovnou pokojovou teplotou teplotou výstupní vody. Přednstvená teplot výstupní vody pro hlvní zónu teploty výstupní vody v přípdě, že NENÍ nstven dle počsí [7.4..] [8-09] Komfort (topení) [7.4..] [8-0A] Eko (topení) [9-0]~[9-00] (výchozí: 5 C) [9-0]~[9-00] (výchozí: C) [7.4..] [8-07] Komfort (chlzení) [7.4..4] [8-08] Eko (chlzení) [9-0]~[9-0] (výchozí: 8 C) [9-0]~[9-0] (výchozí: 0 C) Přednstvená teplot výstupní vody (hodnot posunu) pro hlvní zónu teploty výstupní vody v přípdě, že je závislá n počsí [7.4..5] Není použito [7.4..6] Není použito [7.4..7] Není použito [7.4..8] Není použito Komfort (topení) 0~+0 C (výchozí: 0 C) Eko (topení) 0~+0 C (výchozí: C) Komfort (chlzení) 0~+0 C (výchozí: 0 C) Eko (chlzení) 0~+0 C (výchozí: + C) Teplotní rozmezí (teploty výstupní vody) Účelem tohoto nstvení je snh zbránit ve výběru nesprávné teploty vody n výstupu (tj. příliš horká nebo příliš studená). Proto lze nkonfigurovt dostupné rozmezí topení chlzení Kontkt/číslo helpdesku [6..] Není použito Telefonní číslo, n které mohou uživtelé volt v přípdě problémů. 4

44 8 Konfigurce POZNÁMKA V přípdě podlhového topení je důležité omezit následující prmetry: mximální teplot výstupní vody v režimu topení podle specifikcí instlce podlhového topení. minimální teplot výstupní vody při režimu chlzení n 8 0 C zbrání kondenzci n podlze. POZNÁMKA Při nstvení rozmezí teploty výstupní vody jsou všechny poždovné teploty výstupní vody tké uprveny, by bylo zručeno, že jsou v dném rozmezí. Vždy zjistěte vyvážení mezi poždovnou teplotou výstupní vody poždovnou pokojovou teplotou / nebo výkonem (podle uspořádání systému výběru tepelných zářičů). Poždovná teplot výstupní vody je výsledkem několik nstvení (přednstvené hodnoty, hodnoty posunu, křivky n zákldě počsí, modulce). V důsledku toho by mohlo být dosženo příliš vysokých nebo příliš nízkých teplot výstupní vody, což by mohlo vést k ndměrným teplotám nebo nedosttku výkonu. Omezením teplotního rozmezí výstupní vody n dekvátní hodnoty (v závislosti n tepelném zářiči) se tkovým situcím zbrání. Příkld: Nstvte minimální teplotu výstupní vody n 8 C, by nedošlo k tomu, že NEBUDE možné vytápět místnost: teploty výstupní vody musí být dosttečně vyšší než pokojové teploty (v režimu topení). Ndszení teploty výstupní vody Tto funkce definuje, jk mnoho může teplot vody vzrůst nd poždovnou teplotu výstupní vody, než dojde k vypnutí kompresoru. Kompresor se opět spustí jkmile teplot výstupní vody klesne pod poždovnou teplotu. Tto funkce je k dispozici pouze v režimu topení. Není použito [9-04] 4 C (výchozí: C) Kompenzce teploty výstupní vody v okolí 0 C V režimu topení je poždovná teplot výstupní vody místně zvýšen pokud se venkovní teplot pohybuje v okolí 0 C. Tto kompenzce může být zvolen při použití bsolutní poždovné teploty nebo teploty dle počsí (viz obrázek níže). Použijte toto nstvení pro kompenzci možných tepelných ztrát budovy při teplotách okolo 0 C (npř. v zemích s chldným podnebím). T t R 0 C L T A T t R 0 C b L T A Absolutní poždovná teplot výstupní vody b Poždovná teplot výstupní vody v závislosti n počsí Není použito [D-0] 0 (vypnuto) (výchozí) (povoleno) povoleno R=4 C ( C<T A < C) (povoleno) L=4 C, R=4 C ( C<T A < C) Rozmezí teploty výstupní vody pro hlvní zónu teploty výstupní vody (= zón teploty výstupní vody s nejnižší teplotou výstupní vody v režimu topení nejvyšší teplotou výstupní vody v režimu chlzení) [A...] [9-00] Mx. teplot (topení) [A...] [9-0] Min. teplot (topení) 44 7 podle venkovní jednotky (výchozí: 55 C) 5 7 C (výchozí: 5 C) [A...4] [9-0] Mx. t. (chlzení) 8 C (výchozí: C) [A...] [9-0] Min. t.(chlzení) 5 8 C (výchozí: 5 C) Rozmezí teploty výstupní vody pro doplňkovou zónu teploty výstupní vody (= zón teploty výstupní vody s nejvyšší teplotou výstupní vody v režimu topení nejnižší teplotou výstupní vody v režimu chlzení) [A...] [9-06] Mx. teplot (topení) [A...] [9-05] Min. teplot (topení) 7 podle venkovní jednotky (výchozí: 55 C) 5 7 C (výchozí: 5 C) [A...4] [9-08] Mx. t. (chlzení) 8 C (výchozí: C) [A...] [9-07] Min. t.(chlzení) 5 8 C (výchozí: 5 C) (povoleno) L= C, R=8 C ( 4 C<T A <4 C) 4 (povoleno) L=4 C, R=8 C ( 4 C<T A <4 C) Mximální modulce teploty výstupní vody pltí pouze při ovládání pokojovým termosttem při povolené modulci. Mximální modulce (=vrice) poždovné teploty výstupní vody zvolená n zákldě rozdílu mezi skutečnou poždovnou pokojovou teplotou, npř. modulce C znmená, že poždovná teplot výstupní vody může být zvýšen nebo snížen o C. Výsledkem zvýšení modulce je lepší výkon (méně zpnutí/ vypnutí, rychlejší zhřívání), le mějte n pměti, že v závislosti n tepelném zářiči musí být vždy vyvážení (viz uspořádání výběr tepelných zářičů) mezi poždovnou teplotou výstupní vody poždovnou pokojovou teplotou. Není použito [8-06] 5 C (výchozí: C) Umožnění chlzení n zákldě počsí Pltí pouze pro EHBX EHVX. Je možné dektivovt chlzení dle počsí, což znmená, že poždovná teplot výstupní vody při chlzení nebude záviset n venkovní teplotě to bez ohledu n to, zd je možnost dle počsí zvolen nebo NIKOLIV. Tento prmetr je možné zvolit smosttně pro hlvní zónu teploty výstupní vody i doplňkovou zónu teploty výstupní vody.

45 8 Konfigurce Není použito [-04] Není použito [-05] Chlzení dle počsí hlvní zóny teploty výstupní vody je 0 (vypnuto) (výchozí) (zpnuto) Chlzení dle počsí doplňkové zóny teploty výstupní vody je 0 (vypnuto) (výchozí) (zpnuto) Teplotní rozsh (pokojová teplot) Pltí pouze pro ovládání pomocí pokojového termosttu. Aby se ušetřil energie tím, že se zbrání přehřívání nebo přechlzování místnosti, můžete omezit rozsh pokojové teploty, to pro topení i chlzení. POZNÁMKA Při nstvení teplotního rozshu pokojové teploty jsou všechny poždovné pokojové teploty tké uprveny, by bylo zručeno, že jsou v dném rozmezí. Rozmezí tepl. v místnosti [A...] [-06] Mx. teplot (topení) 8 0 C (výchozí: 0 C) [A...] [-07] Min. teplot (topení) 8 C (výchozí: C) [A...4] [-08] Mx. t. (chlzení) 5 5 C (výchozí: 5 C) [A...] [-09] Min. t.(chlzení) Krok nstvení pokojové teploty 5 5 C (výchozí: 5 C) Pltí pouze pro ovládání pokojovým termosttem jestliže je teplot zobrzen v C. [A...4] Není použito Hystereze pokojové teploty Krok tepl. v pokoji C (výchozí). Poždovnou pokojovou teplotu n dálkovém ovldči je možné nstvit v krocích po C. 0,5 C Poždovnou pokojovou teplotu n dálkovém ovldči je možné nstvit v krocích po 0,5 C. Skutečná pokojová teplot je zobrzen s přesností n 0, C. Pltí pouze pro přípd ovládání pomocí pokojového termosttu. Je možné nstvit pásmo hystereze v okolí poždovné pokojové teploty. Společnost Dikin doporučuje NEMĚNIT hysterezi pokojové teploty, protože je nstven pro optimální použití systému. [9-0C] b c d Pokojová teplot b Aktuální pokojová teplot c Poždovná pokojová teplot d Čs Není použito [9-0C] Trvlá odchylk pokojové teploty 6 C (výchozí: C) Pltí pouze pro přípd ovládání pomocí pokojového termosttu. Můžete provést klibrci (externího) snímče pokojové teploty. Je možné nstvit trvlou odchylku hodnoty pokojového termistoru měřené dálkový ovldčem nebo externím pokojovým snímčem. Nstvení může být použito ke kompenzci u situcí, kdy dálkový ovldč nebo externí pokojový snímč nelze ninstlovt n ideální místo (viz instlční návod /nebo referenční příručk pro techniky). Trv.odch.tepl.v pokoji: Trvlá odchylk skutečné pokojové teploty měřené n snímči dálkového ovldče. [A...] [-0A] 5~5 C, krok 0,5 C (výchozí: 0 C) Odch.ext.sním.tep.míst.: Pltí pouze pokud je ninstlován nkonfigurován externí pokojový snímč (viz [C-08]) [A...] [-09] 5~5 C, krok 0,5 C (výchozí: 0 C) Protimrzová ochrn místnosti Pltí pouze pro přípd ovládání pomocí pokojového termosttu. Pokud by skutečná pokojová teplot klesl pod bod mrzu, jednotk dodá teplou výstupní vodu (v režimu topení) do tepelných zářičů, by se místnost opět ohřál. POZNÁMKA Protimrzová ochrn místnosti zůstne ktivní i v přípdě, že je ovládání pokojovým termosttem n dálkovém ovldči vypnuto. Není použito [-06] Není použito [-05] Uzvírcí ventil Protimr.ochr.místnosti 0: vypnuto : zpnuto (výchozí) Teplot protimrzové ochrny místnosti 4 6 C (výchozí: C) Pltí pouze v přípdě zón teploty výstupní vody. Uzvírcí ventil, který je v hlvní zóně hlvní výstupní vody, je možné nkonfigurovt. Během odmrzování je uzvírcí ventil vždy otevřen. Termo ZAP/VYP: ventil se uzvře, podle [F-0B], pokud není poždováno topení /nebo žádný poždvek místnosti v hlvní zóně. Aktivcí tohoto nstvení můžete: zbránit přívodu výstupní vody do tepelných zářičů v hlvní zóně teploty výstupní vody (přes stnici směšovcích ventilů), pokud není poždvek z doplňkové zóny teploty výstupní vody. ktivovt zpnutí/vypnutí čerpdl stnice směšovcích ventilů pouze pokud existuje poždvek. Viz "5 Pokyny k použití" n stránce 7. [A...6.] [F-0B] Uzvírcí ventil: 0 (Ne)(výchozí): NENÍ ovlivněn poždvkem n topení nebo chlzení. (Ano): uzvře se v přípdě, že NENÍ poždvek n topení nebo chlzení. 45

46 8 Konfigurce Nstvení [F 0B] pltí pouze pokud je nstven poždvek termosttu nebo externího pokojového termosttu (NE v přípdě nstvení dle teploty výstupní vody). Chlzení: Pltí pouze pro EHBX EHVX. Uzvírcí ventil se uzvře v závislosti n [F-0C], pokud jednotk běží v režimu chlzení. Aktivujte toto nstvení, byste zbránili přívodu studené výstupní vody do tepelného zářiče vytvoření kondenzce (npř. podlhové topení nebo rdiátory). [A...6.] [F-0C] Uzvírcí ventil: Provozní rozsh 46 0 (Ne): NENÍ ovlivněn změnou prostorového režimu n chlzení. (Ano)(výchozí): uzvře se v přípdě, že je ktivní prostorový režim chlzení. V závislosti n průměrné venkovní teplotě je zkázán provoz jednotky v režimu prostorového topení nebo chlzení. Tepl.vypnuti.prost.top: Pokud průměrná venkovní teplot stoupne nd tuto hodnotu, prostorové vytápění se vypne, by nedocházelo k přetápění. [A...] [4-0] EHBH/X04+08 EHVH/X04+08: 4 5 C (výchozí: 5 C) EHBH/X6 EHVH/X6: 4 5 C (výchozí: 5 C) Stejné nstvení je tké použito u utomtického přepínání topení/ chlzení. T.zpnuti.prost.chlz.: Pltí pouze pro EHBX EHVX. Pokud průměrná venkovní teplot klesne pod tuto hodnotu, prostorové chlzení se vypne. [A...] [F-0] 0 5 C (výchozí: 0 C) Automtické přepínání topení/chlzení Stejné nstvení je tké použito u utomtického přepínání topení/ chlzení. Pltí pouze pro EHBX EHVX. Koncový uživtel nství poždovný provozní režim n dálkovém ovldči: topení, chlzení nebo utomtický režim (viz tké návod k obsluze/uživtelská referenční příručk). Pokud je zvoleno Automtické přepínání, bude změn provozního režimu zložen n následujících podmínkách: Měsíční plán povolení topení nebo chlzení: koncový uživtel kždý měsíc uvede, který provoz je povolen (# [7:5]): topení i chlzení nebo pouze topení či pouze chlzení. Pokud se povolený provozní režim změní n pouze chlzení, změní se provozní režim n chlzení. Pokud se povolený provozní režim změní n pouze topení, změní se provozní režim n topení. Průměrná venkovní teplot: provozní režim se změní tk, by byl vždy v rozshu stnoveném teplotou vypnutí prostorového vytápění pro režim topení teplot zpnutí prostorového chlzení pro režim chlzení. Pokud venkovní teplot klesne, přepne se provozní režim n topení obráceně. Venkovní teplot bude zprůměrován v průběhu čsu (viz "8 Konfigurce" n stránce ). Pokud je venkovní teplot mezi teplotou zpnutí prostorového chlzení teplotou vypnutí prostorového topení, zůstne provozní režim nezměněn z předpokldu, že je systém nkonfigurován n ovládání pokojovým termosttem s jednou zónou teploty výstupní vody rychlými tepelnými zářiči. V tkovém přípdě se provozní režim změní n zákldě následujících podmínek: Měřená vnitřní teplot: kromě poždovné pokojové teploty pro topení chlzení technik nstvuje hodnotu hystereze (npř. v režimu topení se tto hodnot vzthuje k poždovné teplotě chlzení) hodnotu trvlé odchylky (npř. v režimu topení se tto hodnot vzthuje k poždovné teplotě vytápění). Příkld: poždovná pokojová teplot při topení je C chlzení 4 C, s hodnotou hystereze C trvlou odchylkou 4 C. K přepnutí z topení n chlzení dojde, jkmile pokojová teplot stoupne nd mximální poždovnou teplotu pro chlzení s přidnou hodnotou hystereze (tedy 5 C) poždovnou teplotu topení s přidnou hodnotou trvlé odchylky (tedy 6 C). Nopk, k přepnutí z chlzení n topení dojde, když pokojová teplot klesne pod minimální poždovnou teplotu topení od níž je odečten hodnot hystereze (tedy C) poždovnou teplotu chlzení mínus hodnot trvlé odchylky (tedy 0 C). Hlídcí čsovč zbrání příliš čstému přepínání z topení n chlzení nopk. Nstvení přepínání související s venkovní teplotou (pouze pokud je zvolen utomtický režim): [A...] [4-0] Tepl.vypnuti.prost.top. Jestliže venkovní teplot stoupne nd tuto hodnotu, změní se provozní režim n chlzení: EHBH/X04+08 EHVH/X04+08: 4 5 C (výchozí: 5 C) EHBH/X6 EHVH/X6: 4 5 C (výchozí: 5 C) [A...] [F-0] T.zpnuti.prost.chlz.. Jestliže venkovní teplot klesne pod tuto hodnotu, změní se provozní režim n topení: 0 5 C (výchozí: 0 C) Nstvení přepínání související s vnitřní teplotou. Pltí pouze pokud je zvolen Automtický režim systém je nkonfigurován n ovládání pokojovým termosttem s zónou teploty výstupní vody rychlými tepelnými zářiči. Není použito [4-0B] Není použito [4-0D] Hystereze: Zjistí, že přepnutí je prováděno pouze pokud je to nezbytné. Příkld: režim prostorového provozu se změní z chlzení n topení pouze pokud pokojová teplot klesne pod poždovnou teplotu topení, od níž je odečten hodnot hystereze. 0 C, krok 0,5 C (výchozí: C) Trvlá odchylk: Zjistí, že bude možné dosáhnout ktivní poždovné pokojové teploty. Příkld: jestliže by k přepnutí z topení n chlzení došlo při nižší teplotě než je poždovná teplot pro topení, nemohl by tto pokojová teplot být nikdy dosžen. 0 C, krok 0,5 C (výchozí: C) 8.. Ovládání teplé užitkové vody: pokročilé Přednstvené teploty nádrže Pltí pouze pokud je ohřev teplé užitkové vody v plánovném režim nebo plánovný + opkovný ohřev. Můžete definovt přednstvené teploty v nádrži: kumulce hospodárná kumulce komfortní opětovný ohřev Přednstvené hodnoty usndňují použití stejné hodnoty v plánu. Pokud budete chtít později hodnotu změnit, můžete tk učinit n místě (viz tké návod k obsluze nebo uživtelská referenční příručk).

47 8 Konfigurce Komfort kumul: Pltí pouze pokud poždovná teplot v nádrži NENÍ závislá n počsí. Akumulční komfortní teplot oznčuje vyšší poždovnou teplotu v nádrži, kdy má cyklus ohřevu nádrže přednost ž do dosžení nstvené teploty. Jedná se o poždovnou teplotu, pokud je nplánován komfortní kumulce (přednostně během noci). [7.4..] [6-0A] 0 80 C (výchozí: 60 C) [A.4..] [0-0E] [0-0D] [0-0C] [0-0B] Křivk n zákldě počsí T DHW [0-0C] [0-0B] Ekonomický kumul.: Akumulční hospodárná teplot oznčuje nižší poždovnou teplotu v nádrži. Jedná se o poždovnou teplotu, pokud je nplánován hospodárná kumulce (přednostně během dne). [0-0E] [0-0D] T T DHW : Poždovná teplot v nádrži. T : Venkovní teplot okolí (průměrná) [7.4..] [6-0B] 0 50 C (výchozí: 45 C) Opětovný ohřev: Je použit poždovná teplot v nádrži pro opkovný ohřev: v režimu plán + opkovný ohřev jko grntovná minimální teplot v nádrži: pokud teplot v nádrži klesne pod tuto hodnotu, bude zhájen ohřev nádrže. během komfortní kumulce, z účelem upřednostnění ohřevu teplé užitkové vody. Pokud teplot v nádrži stoupne nd tuto hodnotu, bude ohřev teplé užitkové vody prostorové topení/ chlzení prováděno postupně. [7.4..] [6-0C] 0 50 C (výchozí: 45 C) Dle počsí Nstvení technik dle počsí definuje prmetry činnosti jednotky závisející n počsí. Je-li ktivní režim provozu dle n počsí, poždovná teplot vody v nádrži se stnoví utomticky podle průměrné venkovní teploty: nízké venkovní teploty zvyšují nstvenou hodnotu teploty v nádrži, protože je vod n kohoutu chldnější nopk. V přípdě plánovného ohřevu vody nebo plánovného + opkovného ohřevu je komfortní kumulční teplot závislá n počsí (podle křivky n zákldě počsí), hospodárná kumulce teplot opkovného ohřevu NEJSOU závislé n počsí. V přípdě použití pouze opkovného ohřevu je poždovná teplot vody závislá n počsí (podle křivky n zákldě počsí). Během provozu dle počsí koncový uživtel nemůže uprvit poždovnou teplotu v nádrži n dálkovém ovldči. [A.4..] Není použito [0-0E]: nízká venkovní teplot. 0~5 C (výchozí: 0 C) [0-0D]: vysoká venkovní teplot: 0 0 C (výchozí: 5 C) [0-0C]: poždovná teplot v nádrži pokud je venkovní teplot rovn nebo nižší než hodnot nízké teploty okolí: C (výchozí: 70 C) [0-0B]: poždovná teplot v nádrži pokud je venkovní teplot rovn nebo vyšší než hodnot vysoké teploty okolí: 5 55 C (výchozí: 55 C) Plánovné teploty Možné činnosti pro teplotu v nádrži: Přednst.hodn. (výchozí): předem definovné teploty komfortní kumulce, hospodárné kumulce vypnutí kumulce. Předem definovné teploty se nstvují ve struktuře nbídky. Vlstní: vlstní teploty v povoleném rozshu vypnutí kumulce. Poznámk: Při výběru této hodnoty NENÍ možné zvolit teploty v nádrži dle počsí. [A.4..] Není použito Poždovná teplot v nádrži dle počsí: Absolutní (výchozí): vypnuto. Veškerá poždovná teplot v nádrži NENÍ závislá n počsí. Dle počsí: zpnuto. V plánovném režimu nebo plánovném + opkovném ohřevu je komfortní kumulční teplot závislá n počsí. Hospodárná kumulční teplot teplot pro opkovný ohřev NEJSOU závislé n počsí. V režimu opkovného ohřevu je poždovná teplot v nádrži závislá n počsí. Poznámk: Pokud je zobrzená teplot v nádrži závislá n počsí, nemůže být uprven n dálkovém ovldči. 47

48 8 Konfigurce Provoz přídvného ohřívče tepelného čerpdl Pro systémy se smosttnou nádrží n teplou užitkovou vodu (pouze pro EHBH/X) Není použito [4-0] Není použito [7-00] Definuje povolení provozu přídvného ohřívče v závislosti n okolní teplotě, teplotě teplé užitkové vody nebo provozním režimu tepelného čerpdl. Toto nstvení je použitelné pouze v režimu opkovného ohřevu pro plikce se smosttnou nádrží n teplou užitkovou vodu. 0: Provoz přídvného ohřívče NENÍ povolen, kromě funkce dezinfekce výkonného režimu ohřevu užitkové vody. Toto nstvení použijte pouze tehdy, je-li výkon tepelného čerpdl schopen pokrýt poždvky n vytápění domu ohřev užitkové vody v celé topné sezóně. Pokud je venkovní teplot nižší, než nstvená hodnot [5-0] [5-0]=, nebude teplá užitková vod ohříván. Teplot teplé užitkové vody může mximálně doshovt teploty vypnutí tepelného čerpdl. : Provoz přídvného ohřívče je povolen podle potřeby. : Provoz přídvného ohřívče je povolen mimo provozní rozsh tepelného čerpdl pro ohřev teplé užitkové vody. Provoz přídvného ohřívče je povolen pouze v následujících přípdech: Teplot okolí je mimo provozní rozsh: T <[5-0] nebo T >5 C Teplot teplé užitkové vody je o C nižší, než teplot vypnutí tepelného čerpdl. Provoz přídvného ohřívče bude povolen pokud pltí: T <[5-0] závisí n stvu [5-0]. Je-li ktivován dvojčinný (bivlentní) provoz je zpnutý signál povolení pro pomocný kotel, provoz přídvného ohřívče bude zkázán i v přípdě, že T <[5-0]. Viz [C-0]. (výchozí): Provoz přídvného ohřívče je povolen, pokud tepelné čerpdlo NENÍ spuštěné při ohřevu teplé užitkové vody. Stejné jko nstvení, le souběžný provoz tepelného čerpdl pro ohřev teplé užitkové vody přídvného ohřívče není povolen. Pokud pltí nstvení [4-0]=//, je možné provoz přídvného ohřívče stále zkázán plánem povolení provozu pro přídvný ohřívč. Ndszená teplot. Rozdíl teplot nd nstvenou teplotou teplé užitkové vody před vypnutím přídvného ohřívče. Teplot v nádrži teplé užitkové vody se zvýší o [7-00] nd zvolenou hodnotu teploty. Rozsh: 0~4 C (výchozí: 0) Není použito [7-0] Není použito [6-00] Není použito [6-0] T BH OFF T BH ON T U T HP ON T DHW T HP MAX 50 T HP OFF Čsovče Hystereze. Rozdíl teplot mezi teplotou zpnutí vypnutí přídvného ohřívče. Minimální teplot hystereze je C. Rozsh: ~40 C (výchozí: ) Rozdíl teplot určující zpíncí teplotu tepelného čerpdl. Rozsh: ~0 C (výchozí: ) Rozdíl teplot určující vypíncí teplotu tepelného čerpdl. Rozsh: 0~0 C (výchozí: ) [7-00] [7-0] [6-0] [6-00] T U = 70 C [7-00] = C HP BH HP [6-0] = C [6-00] = 7 C BH Přídvné topení HP Tepelné čerpdlo. Pokud dob ohřevu tepelným čerpdlem trvá příliš dlouho, může se zpnout pomocný ohřev pomocí přídvného topení. T BH OFF Vypíncí teplot přídvného topení (T U +[7-00]) T BH ON Zpíncí teplot přídvného ohřívče (T BH OFF [7-0]) T HP MAX Mximální teplot tepelného čerpdl u snímče v nádrži teplé užitkové vody T HP OFF Vypíncí teplot tepelného čerpdl (T HP MAX [6-0]) T HP ON Zpíncí teplot tepelného čerpdl (T HP OFF [6-00]) T DHW Teplot teplé užitkové vody T U Uživtelem nstvená teplot (prostřednictvím uživtelského rozhrní) t Čs Není použito [8-00] Minimální dob ohřevu teplé užitkové doby. Během této doby NENÍ prostorové topení/chlzení povoleno, i když bylo dosženo cílové teploty teplé užitkové vody. Rozsh: 0~0 minut (výchozí: 5) t 48

49 8 Konfigurce Není použito [8-0] Není použito [8-0] Není použito [8-0] Není použito [8-04] Mximální dob ohřevu teplé užitkové doby. Ohřev teplé užitkové vody se vypne i v přípdě, že cílové teploty teplé užitkové vody NENÍ dosženo. Skutečná mximální provozní dob tké závisí n nstvení [8-04]. Pokud je rozvržení systému = Ovládání pomocí pokojového termosttu: Tto přednstvená hodnot je brán v úvhu pouze pokud je poždvek n prostorové topení nebo chlzení. Pokud NEEXISTUJE poždvek n prostorové topení/chlzení, je nádrž ohříván, dokud není dosženo teploty vypnutí tepelného čerpdl. Pokud rozvržení systému Ovládání pomocí pokojového termosttu: Je tto přednstvená hodnot vždy brán v úvhu. Rozsh: 5~95 minut (výchozí: 0) Čs mezi cykly. Minimální dob mezi dvěm cykly ohřevu teplé užitkové vody. Skutečný čs mezi cykly tké závisí n nstvení [8-04]. Rozsh: 0~0 hodin (výchozí: ) (krok: / hodiny) (pouze pro EHBH/X). Rozsh: 0~0 hodin (výchozí: 0,5) (krok: / hodiny) (pouze pro EHVH/X). Zpožďovcí čsovč přídvného ohřívče. Pouze pro EKHW* Zpoždění spuštění přídvného ohřívče v přípdě, že je ktivní režim ohřevu teplé užitkové vody. Pokud režim ohřevu teplé užitkové vody NENÍ ktivní, činí zpoždění 0 minut. Dob zpoždění se ktivuje při teplotě zpnutí přídvného ohřívče. Úprvou čsové prodlevy přídvného ohřívče ve srovnání s mximální dobou provozu lze njít optimální rovnováhu mezi energetickou účinností dobou ohřevu. Jestliže je čsová prodlev přídvného ohřívče nstven n příliš vysokou hodnotu, může trvt dlouho, než užitková vod dosáhne nstvené teploty. Nstvení [8-0] má význm pouze tehdy, pokud pltí nstvení [4-0]=. Nstvení [4-0]=0// provádí utomtické omezení přídvného ohřívče vzhledem k době provozu tepelného čerpdl v režimu ohřevu užitkové vody. Zjistěte, by se hodnot [8-0] vždy vzthovl k mximální době provozu [8-0]. Rozsh: 0~95 minut (výchozí: 50) Dodtečná dob chodu pro mximální provozní dobu závisí n venkovní teplotě [4-0] nebo [F-0]. Rozsh: 0~95 minut (výchozí: 95) 0 0 [8-00] [8-0] [8-0] Režim ohřevu užitkové vody pomocí tepelného čerpdl (=ktivní, 0=nektivní) Poždvek horké vody n tepelné čerpdlo (=poždvek, 0=žádný poždvek) t Čs [8-0]: Dob prodlevy přídvného topení [8-0] Činnost přídvného topení (=ktivní, 0=nektivní) Režim ohřevu užitkové vody pomocí tepelného čerpdl (=ktivní, 0=nektivní) Poždvek horké vody n přídvné topení (=poždvek, 0=žádný poždvek) 4 Poždvek horké vody n tepelné čerpdlo (=poždvek, 0=žádný poždvek) t Čs [8-04]: Přídvná dob provozu při [44-0]/[F-0] t [8-0]+ [8-04] [8-0] [8-0] 0 Dezinfekce [5-0] [4-0] T A T A t [8-0]+ [8-04] [8-0] [8-0] 0 [F-0] Teplot prostředí (venkovní teplot) t Čs Čs mezi cykly Mximální provozní proud Pltí pouze pro instlce s nádrží n teplou užitkovou vodu. t t 5C Funkce dezinfekce dezinfikuje nádrž n teplou užitkovou vodu opkovným ohřevem vody n definovnou teplotu. T A [8-0]: Čs mezi cykly 49

50 8 Konfigurce UPOZORNĚNÍ Provozní prmetry funkce dezinfekce musí být nkonfigurovány technikem v souldu s příslušnými předpisy. [A.4.4.] [-00] Provozní den: Kždý den Pondělí Úterý Střed Čtvrtek Pátek Sobot Neděle [A.4.4.] [-0] Dezinfekce Ne Ano [A.4.4.] [-0] Dob spuštění: 00 :00, krok: :00. [A.4.4.4] [-0] Cílová teplot: [A.4.4.5] [-04] Dob trvání: S přídvným ohřívčem: C, výchozí: 70 C. Bez přídvného ohřívče: 60 C (pevná). S přídvným ohřívčem: 5 60 minut, výchozí: 0 minut. Bez přídvného ohřívče: minut, výchozí: 60 minut. UPOZORNĚNÍ Plán povolení spuštění přídvného ohřívče se používá pro omezení nebo povolení provozu přídvného ohřívče n zákldě týdenního progrmu. Doporučení: Abyste zbránili neúspěšnému spuštění funkce dezinfekce, povolte provoz přídvného ohřívče (týdenním progrmem) minimálně n 4 hodiny od spuštění plánovné dezinfekce. Pokud bude provoz přídvného ohřívče zmezen během provádění dezinfekce, NEBUDE tto funkce úspěšně proveden bude vytvořen příslušná výstrh AH. V přípdě vytvoření chybového kódu AH z předpokldu, že nedošlo k přerušení funkce dezinfekce v důsledku ndměrné spotřeby teplé vody, doporučuje se provést následující kroky: Pokud je vybrán Teplá užitková vod > Režim nst. hodnoty > Opětovný ohřev nebo Opět.ohř+pl., doporučuje se nprogrmovt spuštění funkce dezinfekce lespoň o 4 hodiny později, než byl nposledy očekáván velký odběr teplé vody. Toto spuštění je možné nstvit pomocí prmetrů nstvovných technikem (funkce dezinfekce). Pokud je zvolen Teplá užitková vod > Režim nst. hodnoty > Pouze plán, doporučuje se nprogrmovt Ekonomický kumul. hodiny před plánovným spuštěním dezinfekční funkce, by se nádrž předehřál. V přípdě, že v průběhu doby trvání funkce dezinfekce teplot užitkové vody klesne o 5 C níže, než je cílová teplot dezinfekce, funkce se opět spustí. T DHW [-0] [-04] 8.. Nstvení zdroje tepl T H T U t T DHW T U [-0] Teplot teplé užitkové vody Uživtelem nstvená teplot T H Vysoká nstvená teplot [-0] t Čs VÝSTRAHA Pmtujte n to, že teplot teplé užitkové vody n kohoutu teplé vody se rovná hodnotě nstvené pomocí prmetru [-0] po provedení dezinfekce. Pokud vysoká teplot teplé užitkové vody předstvuje potenciální riziko úrzu osob, je nutné n výstupní přípojku teplé vody v nádrži n teplou užitkovou vodu nmontovt směšovcí ventil (místní dodávk). Směšovcí ventil zjistí, že teplot teplé užitkové vody v kohoutu teplé vody nikdy nepřesáhne mximální nstvenou hodnotu. Mximální povolená teplot teplé vody musí být zvolen v souldu s příslušnými předpisy. Záložní ohřívč Pro systémy bez smosttné nádrže n teplou užitkovou vodu (pouze pro EHBH/X) Provozní režim záložního ohřívče: definuje, kdy je provoz záložního ohřívče povolen nebo zkázán. Toto nstvení je potlčeno pouze pokud je záložní ohřívč vyždován během odmrzování nebo poruchy venkovní jednotky (pokud je [A.5..] [4-06] ktivní) Pro systémy s integrovnou nádrží n teplou užitkovou vodu (pouze pro EHVH/X) Provozní režim záložního ohřívče: definuje, kdy je provoz záložního ohřívče zkázán nebo povolen pouze během ohřevu teplé užitkové vody. Toto nstvení je potlčeno pouze pokud je záložní ohřívč vyždován během odmrzování nebo poruchy venkovní jednotky (pokud je [A.5..] [4-06] ktivní) [A.5..] [4-00] Provoz záložního ohřívče: 0: Vypnuto : Zpnuto : Omezen, povolen pouze během ohřevu teplé užitkové vody nebo pro systém s integrovnou nádrží n teplou užitkovou vodu. UPOZORNĚNÍ Ujistěte se, že čs spuštění funkce dezinfekce [A.4.4.] s definovnou dobou trvání [A.4.4.5] není přerušen možným poždvkem n teplou užitkovou vodu. 50

51 8 Konfigurce [A.5..] [4-06] Definuje, zd během nouzového provozu pro záložní ohřívče pltí, že: : je povolen 0: NENÍ povolen Nouzový provoz spustí záložní ohřívč v přípdě určitých poruch venkovní jednotky. [A.5..] [4-07] Definuje, zd druhý krok záložního ohřívče: Není použito [5-00] : je povolen 0: NENÍ povolen Tímto způsobem lze omezit výkon záložního ohřívče. Je provoz záložního ohřívče povolen nd vyváženou teplotu během režimu prostorového topení? : NENÍ povolen 0: je povolen [A.5..4] [5-0] Vyvážená teplot. Venkovní teplot, pod kterou je provoz záložního ohřívče povolen. Pouze pro systémy s integrovnou nádrží n teplou užitkovou vodu: Jestliže nstvená hodnot kumulční teploty je vyšší než 50 C, společnost Dikin doporučuje NEDEAKTIVOVAT druhý stupeň záložního ohřívče, protože by to mělo velký dopd n dobu, kterou jednotk potřebuje k zhřátí nádrže n teplou užitkovou vodu. X X X X4 UPOZORNĚNÍ Je-li ktivní režim bivlentního (dvojčinného) provozu, dbejte n dodržování všech prvidel uvedených v pokynech pro použití 5. Společnost Dikin nenese žádnou odpovědnost z jkékoliv škody vzniklé v důsledku nedodržení této zásdy. Kombince nstvení [4-0]=0/ s bivlentním provozem při nízké venkovní teplotě může způsobit nedosttek teplé užitkové vody. Funkce bivlentního provozu nemá žádný vliv n režim ohřevu užitkové vody. Teplá užitková vod je ustálená vyhřívná pouze vnitřní jednotkou. Signál povolení k činnosti pomocného kotle je umístěn n digitální I/O krtě EKRPHB. Kontkty X, X jsou při jeho ktivci, resp. dektivci sepnuté, resp. rozpojené. Schemtické umístění tohoto kontktu je znázorněno n níže uvedeném obrázku. XM XM OFF ON SS Bivlentní provoz Tento prmetr se vzthuje pouze n instlce s pomocným kotlem (střídvý provoz, prlelní zpojení). Účelem této funkce je stnovit n zákldě venkovní teploty, který zdroj tepl je schopen/bude poskytovt prostorové vytápění: vnitřní jednotk Dikin nebo pomocný kotel. Nstvení provozního prmetru bivlentní provoz se vzthuje pouze n prostorové vytápění pomocí vnitřní jednotky signál k povolení činnosti pomocného kotle. Je-li ktivován funkce bivlentní provoz, vnitřní jednotk utomticky zství prostorové vytápění, pokud venkovní teplot poklesne pod zpíncí teplotu dvojčinného provozu je ktivní signál povolení provozu pomocného kotle. Je-li dvojčinný provoz dektivován, prostorové vytápění pomocí vnitřní jednotky je k dispozici při všech venkovních teplotách (viz provozní rozshy) signál povolení pro činnost pomocného kotle je vždy dektivován. [C-0] Zpíncí teplot bivlentního (dvojčinného) provozu: definuje venkovní teplotu, při jejímž poklesnutí bude ktivován signál povolení pro činnost pomocného kotle (sepnutý, KCR n EKRPHB) prostorové vytápění vnitřní jednotkou se vypne. [C-04] Bivlentní hystereze: definuje rozdíl teplot mezi teplotou zpnutí teplotou vypnutí bivlentního (dvojčinného) provozu. Signál povolení X X (EKRPHB) b [C-0] [C-04] T A T A Venkovní teplot uzvřeno b otevřeno YC Y Y Y Y4 Není použito [C-0] Není použito [C-04] Ohřívč spodní desky Teplot spuštění. Jestliže venkovní teplot klesne pod tuto teplotu, bude ktivní signál povolení bivlentního zdroje tepl. Hystereze. Teplotní rozdíl mezi zpnutím vypnutím bivlentního zdroje tepl, by se zbránilo čstému přepínání. Tto funkce má význm pouze u instlcí s venkovní jednotkou ERHQ v přípdě ninstlování volitelné souprvy ohřívče spodní desky. [F-0] Teplot zpnutí ohřívče spodní desky: definuje venkovní teplotu, při jejímž poklesu vnitřní jednotk ktivuje vyhřívání spodní desky, by se zbránilo vytvoření námrzy n spodní desce venkovní jednotky při nižších venkovních teplotách. [F-0] Hystereze ohřívče spodní desky: definuje teplotní rozdíl mezi zpíncí vypíncí teplotou vyhřívání spodní desky. Ohřívč spodní desky b [F-0] [F-0] T A T A Venkovní teplot Zp b VYP UPOZORNĚNÍ Ohřívč spodní desky je řízen pomocí EKRPHB. 5

52 8 Konfigurce Není použito [F-0] Není použito [F-0] X X X X4 Teplot spuštění ohřívče spodní desky: 0 C Výchozí: C Hystereze: 5 C Výchozí: 5 C Podle nstvení [F-04] kontkt Y umístěný n digitální I/O krtě (EKRPHB) ovládá volitelný ohřívč spodní desky. Schemtické umístění tohoto kontktu je znázorněno n níže uvedeném obrázku. Kompletní zpojení viz "4.5 Schém zpojení" n stránce 7. XM XM YC Y Y Y Y4 OFF ON SS Není použito [5-04] Korekce nstvení teploty ohřevu užitkové vody: korekce nstvení poždovné teploty teplé užitkové vody, která se vzthuje k nízkým venkovním teplotám, je-li ktivní priorit prostorového vytápění. Uprvená (vyšší) nstvená teplot zjistí, že celkový tepelný výkon vody v nádrži zůstne přibližně nezměněný chldnější vrstv vody u dn nádrže bude kompenzován teplejší vodou v horní vrstvě (neboť vinutí tepelného výměníku je vypnuto). Rozsh: 0~0 C (výchozí: 0) [A.6..] [C-00] Pokud je instlován solární souprv, co má prioritu při ohřevu nádrže? 0: Solární souprv : Tepelné čerpdlo [A.6..] [C-0] Pokud je součsný poždvek n prostorové topení/chlzení ohřev teplé užitkové vody (tepelným čerpdlem), který provozní režim má prioritu? 0: Prioritu má provozní režim s nejvyšším poždvkem. : Prioritu má vždy prostorové topení/chlzení Nstvení systému Priority Pro systémy se smosttnou nádrží n teplou užitkovou vodu (pouze pro EHBH/X ) Není použito [5-0] Priorit prostorového vytápění. Definuje, zd je teplá užitková vod ohříván přídvným ohřívčem pouze pokud je venkovní teplot nižší než teplot priority prostorového vytápění. Doporučuje se povolit tuto funkci, by se zkrátil dob ohřevu nádrže byl zručen komfortní teplot teplé užitkové vody. 0: vypnuto : zpnuto [5-0] Vyvážená teplot [5-0] Teplot priority prostorového vytápění souvisí se záložním ohřívčem. Proto musíte nstvit u prmetru [5 0] stejnou nebo o několik stupňů vyšší teplotu než u [5 0]. [5-0] Teplot priority prostorového vytápění. Definuje venkovní teplotu, pod níž bude užitková vod vyhříván pouze přídvným ohřívčem. Rozsh: 5~5 C (výchozí: 0). Pro systémy s integrovnou nádrží n teplou užitkovou vodu (pouze pro EHVH/X ) Není použito [5-0] Priorit prostorového vytápění. Definuje, zd záložní ohřívč podpoří tepelné čerpdlo během ohřevu teplé užitkové vody. Důsledek: Krtší dob ohřevu nádrže krtší dob přerušení cyklu prostorového vytápění. Toto nstvení MUSÍ být vždy. [5-0] Vyvážená teplot [5-0] Teplot priority prostorového vytápění souvisí se záložním ohřívčem. Proto musíte nstvit u prmetru [5 0] stejnou nebo o několik stupňů vyšší teplotu než u [5 0]. Je-li provoz záložního ohřívče omezený ([4-00]=0) venkovní teplot je nižší, než hodnot pole nstvení prmetru [5-0], pk teplá užitková vod nebude ohříván záložním ohřívčem. Není použito [5-0] Teplot priority prostorového vytápění. Definuje venkovní teplotu, pod níž bude při ohřevu vody pomáht záložního ohřívč. [A.6..] [C-00] Pokud je instlován solární souprv, co má prioritu při ohřevu nádrže? 0: Solární souprv : Tepelné čerpdlo 5

53 8 Konfigurce [A.6...] [C-0] Pokud je součsný poždvek n prostorové topení/chlzení ohřev teplé užitkové vody (tepelným čerpdlem), který provozní režim má prioritu? Automtický restrt 0: Prioritu má provozní režim s nejvyšším poždvkem. : Prioritu má vždy prostorové topení/chlzení. Pokud dojde k výpdku npájení poté je npájení obnoveno, funkce utomtického restrtu znovu použije nstvení dálkového ovldče, které pltilo v době výpdku. Proto společnost Dikin doporučuje, by byl tto funkce vždy povolen. Je-li zdrojem, kde došlo k přerušení dodávky, elektrická energie s upřednostňovnou szbou z kwh, je nutné vždy povolit funkci utomtického restrtu. Nepřetržité ovládání vnitřní jednotky může být grntováno nezávisle n stvu zdroje elektrické energie s upřednostňovnou szbou z kwh připojením vnitřní jednotky ke zdroji elektrické energie s normální szbou. [A.6.] [-00] Automtický restrt: 0: Zpnuto : Vypnuto Zdroj el.energie s upřednost.szbou z kwh A..6. [d 0] Připojení ke zdroji elektrické energie s upřednostňovnou szbou z kwh: 0 (výchozí): Venkovní jednotk je připojen k běžnému zdroji npájení. : Venkovní jednotk je připojen ke zdroji npájení s upřednostňovnou szbou z kwh. V okmžiku odeslání signálu upřednostňovné szby dodvtelem elektrické energie se příslušný kontkt rozpojí jednotk bude uveden do režimu nuceného vypnutí. Jkmile tento signál pomine, beznpěťový kontkt se uzvře provoz jednotky bude obnoven. Proto vždy povolte funkci utomtického restrtu. : Venkovní jednotk je připojen ke zdroji npájení s upřednostňovnou szbou z kwh. V okmžiku odeslání signálu upřednostňovné szby dodvtelem elektrické energie se příslušný kontkt sepne jednotk bude uveden do režimu nuceného vypnutí. Jkmile tento signál pomine, beznpěťový kontkt se uzvře provoz jednotky bude obnoven. Proto vždy povolte funkci utomtického restrtu. [A.6..] [d-00] Které ohřívče mohou být spuštěny během npájení ze zdroje s upřednostňovnou szbou z kwh? Pouze pro EHBH/X + EKHW*: 0 (výchozí): žádný : Pokud přídvný ohřívč : Pouze záložní ohřívč : Všechny ohřívče Pouze pro EHBH/X + EKHW*: Viz níže uvedenou tbulku. Pouze pro EHVH/X: Viz níže uvedenou tbulku. Nstvení, mjí význm pouze v přípdě, že zdroj elektrické energie upřednostňovnou szbou z kwh je typu nebo že vnitřní jednotk je připojen ke zdroji elektrické energie s normální szbou (přes 0-XM) že záložní ohřívč přídvný ohřívč NEJSOU připojeny ke zdroji elektrické energie s upřednostňovnou szbou z kwh. [d-00] Přídvné topení Záložní ohřívč Kompresor 0 (výchozí) Nucené vypnutí Nucené vypnutí Nucené vypnutí Povoleno Nucené vypnutí Povoleno Povoleno Pouze pro EHVH/X: NEPOUŽÍVAT nebo. [d-00] Záložní ohřívč Kompresor 0 (výchozí) Nucené vypnutí Nucené vypnutí Povoleno Úsporný režim Pltí pouze pro ERLQ004~008CAV. Definuje, zd je možné přerušit npájení venkovní jednotky (interně nebo ovládáním vnitřní jednotky) během nečinnosti (není poždvek n prostorové topení/chlzení ni n ohřev teplé užitkové vody). Konečné rozhodnutí pro povolení přerušení proudu venkovní jednotky během nečinnosti závisí n teplotě okolí, stvu kompresoru interních čsovčích minimálního provozu. Aby bylo možné ktivovt úsporný režim, musí být n dálkovém ovldči ktivován prmetr [E-08] spolu s odstrněním konektoru pro úsporný režim n venkovní jednotce. POZNÁMKA Konektor pro úsporný režim n venkovní jednotce může být odstrněn pouze pokud je vypnutý hlvní přívod elektrické energie. V přípdě ERLQ004~008CAV 5

54 8 Konfigurce x Není použito [E-08] Úsporný režim venkovní jednotky: 0: Vypnuto (výchozí): Zpnuto V přípdě ERHQ0~06BAV, ERHQ0~06BAW, ERLQ0~06CAV, ERLQ0~06CAW NEMĚŇTE výchozí nstvení. Není použito [E-08] Řízení spotřeby energie Úsporný režim venkovní jednotky: 0 (výchozí): Vypnuto : Zpnuto Pltí pouze pro EHBH/X EHVH/X Podrobnější informce o této funkci viz "5 Pokyny k použití" n stránce 7. Řízení spotř. energie [A.6..] [4-08] Režim: [A.6..] [4-09] Typ: 0 (Žádné omezení) (výchozí): Vypnuto. (Nepřetržitý): Zpnuto: Můžete nstvit jednu hodnotu omezení elektrické energie (v A nebo kw) n kterou bude spotřeb systému vždy omezen. (Digit.vstupy): Zpnuto: Můžete nstvit ž čtyři hodnoty omezení elektrické energie (v A nebo kw), n které bude spotřeb systému omezen, v přípdě ktivce odpovídjícího digitálního vstupu. 0 (Proud): Hodnoty pro omezení se nstvují v A. (Výkon) (výchozí): Hodnoty pro omezení se nstvují v kw. [A.6..] [5-05] Hodnot: Pltí pouze v přípdě režimu neustálého omezení elektrické energie A, krok A (výchozí: 50 A) [A.6..4] [5-09] Hodnot: Pltí pouze v přípdě režimu neustálého omezení elektrické energie. 0 0 kw, krok 0,5 kw (výchozí: 0 kw) Omezení proudu pro dig.vstup: Pltí pouze v přípdě režimu omezení elektrické energie n zákldě digitálních vstupů hodnot proudu. [A.6..5.] [5-05] Limit DI [A.6..5.] [5-06] Limit DI [A.6..5.] [5-07] Limit DI [A ] [5-08] Limit DI A, krok A (výchozí: 50 A) 0 50 A, krok A (výchozí: 50 A) 0 50 A, krok A (výchozí: 50 A) 0 50 A, krok A (výchozí: 50 A) Omezení kw pro dig.vstup: Pltí pouze v přípdě režimu omezení elektrické energie n zákldě digitálních vstupů hodnot energie. [A.6..6.] [5-09] Limit DI [A.6..6.] [5-0A] Limit DI [A.6..6.] [5-0B] Limit DI [A ] [5-0C] Limit DI4 0 0 kw, krok 0,5 kw (výchozí: 0 kw) 0 0 kw, krok 0,5 kw (výchozí: 0 kw) 0 0 kw, krok 0,5 kw (výchozí: 0 kw) 0 0 kw, krok 0,5 kw (výchozí: 0 kw) Priorit: Pltí pouze pro přípd volitelného EKHW*. [A.6..7] [4-0] Řízení spotřeby energie VYPNUTO [4 08]=0 0 (Žádný)(výchozí): Záložní ohřívč přídvný ohřívč mohou být spuštěny součsně. (Přídv.ohřívč): Prioritu má přídvný ohřívč. (Záložní ohřívč): Prioritu má záložní ohřívč. Řízení spotřeby energie ZAPNUTO [4 08]= nebo 0 (Žádný)(výchozí): V závislosti n úrovni omezení spotřeby energie, bude nejprve omezen přídvný ohřívč, ještě před omezením záložního ohřívče. (Přídv.ohřívč): V závislosti n úrovni omezení spotřeby energie, bude nejprve omezen záložní ohřívč, ještě před omezením přídvného ohřívče. (Záložní ohřívč): V závislosti n úrovni omezení spotřeby energie, bude nejprve omezen přídvný ohřívč, ještě před omezením záložního ohřívče. Poznámk: V přípdě, že je řízení spotřeby energie VYPNUTO (pro všechny modely) prmetr [4 0] definuje, zd záložní ohřívč přídvný ohřívč mohou být spuštěny součsně, nebo zd má přídvný ohřívč/záložní ohřívč prioritu nd záložním ohřívčem/ přídvným ohřívčem. V přípdě, že je řízení spotřeby energie ZAPNUTO (pouze pro EHBH/X04+08 EHVH/X04+08), prmetr [4 0] definuje prioritu elektrických ohřívčů v závislosti n příslušném omezení. 54

55 8 Konfigurce [A.6..7] [4-0] 0 (Žádný)(výchozí): Žádný ohřívč nemá prioritu. Pokud je řízení spotřeby energie povoleno, bude nejprve omezen přídvný ohřívč. Průměrovcí čsovč (Přídv.ohřívč): Prioritu má přídvný ohřívč. Pokud je povoleno řízení spotřeby energie, bude záložní ohřívč (krok /nebo krok ) bude omezen nejprve, ještě před omezením přídvného ohřívče. (Záložní ohřívč): Prioritu má záložní ohřívč. Pokud je řízení spotřeby energie povoleno, bude nejprve omezen přídvný ohřívč, ještě před omezením záložního ohřívče. Průměrovcí čsovč koriguje vliv odchylek v teplotě okolí. Výpočet nstvené hodnoty dle počsí se provádí podle průměrné venkovní teploty. Venkovní teplot je zprůměrován pro vybrné čsové období. [A.6.4] [-0A] Venkovní průměrovcí čsovč: Žádné průměrování (výchozí) hodin 4 hodin 48 hodin 7 hodin Provoz čerpdl Nstvení provozního prmetru čerpdl se vzthuje n provozní logiku čerpdl pouze tehdy, pltí-li [F-0D]=. Je-li provoz čerpdl dektivován, čerpdlo se zství, pokud je venkovní teplot vyšší než hodnot nstvená pomocí prmetru [4-0] nebo pokud venkovní teplot poklesne pod hodnotu nstvenou prmetrem [F-0]. Je-li provoz čerpdl ktivován, čerpdlo lze spustit při všech venkovních teplotách. Není použito [F-00] Provoz čerpdl: 0: Vypnuto pokud je venkovní teplot vyšší než [4-0] nebo nižší než [F-0] v závislosti n tom, zd je ktivní režim topení nebo chlzení. : Možné při jkékoliv venkovní teplotě. Provoz čerpdl během bnormálního průtoku [F-09] definuje, zd se čerpdlo vypne při bnormálním průtoku nebo umožní pokrčování v provozu. Tto funkce pltí pouze pro určité podmínky, kdy je vhodné udržovt čerpdlo v činnosti, když T < 4 C (čerpdlo bude spuštěno po dobu 0 minut vypnuto po 0 minutách). Společnost Dikin NENESE odpovědnost z žádné škody v důsledku této funkce. Není použito [F-09] Čerpdlo pokrčuje v provozu při bnormálním průtoku: 0: Čerpdlo bude vypnuto. : Čerpdlo bude zpnuto pokud T < 4 C (0 minut spuštěno 0 minut vypnuto) Jestliže je ktivován úsporný režim (viz [E 08]), je výpočet průměrné venkovní teploty možný pouze v přípdě použití externího venkovního snímče teploty. Viz "5.7 Nstvení externího snímče teploty" n stránce 9. Trvlá odchylk pro externí snímč teploty okolí Pltí pouze v přípdě, že je instlován nkonfigurován externí snímč venkovní teploty. Můžete provést klibrci (externího) snímče venkovní teploty. N hodnotu termistoru je možné zdt trvlou odchylku. Toto nstvení může být použito ke kompenzci u situcí, kdy externí snímč venkovní teploty nelze ninstlovt n ideální místo (viz instlční návod). [A.6.5] [-0B] 5~5 C, krok 0,5 C (výchozí: 0 C) Nucené odmrzování Odmrzování můžete spustit mnuálně. Rozhodnutí k provedení mnuálního odmrzování, provádí venkovní jednotk závisí n okolních podmínkách stvu tepelného výměníku. Pokud venkovní jednotk kceptuje nucené odmrzování, bude n dálkovém ovldči zobrzeno. Jestliže ikon NENÍ zobrzen do 6 minut od povolení nuceného odmrzování, venkovní jednotk ignorovl poždvek n nucené odmrzování. [A.6.6] Není použito Chcete spustit odmrzování? OK Zrušit 55

56 8 Konfigurce 8.4 Struktur nbídky: přehled [] Nstvit čs/dtum Dtum Čs Letní čs Typ hodin [] Dovolená < > [] Dovolená Dovolená Režim dovolená Od Do Použít denní plán [] Tichý režim Dom Dovolená Režim dovolená Od Do Provozní režim Topení Chlzení Mimo [4] Provozní režim [5] Vybrt plány Pokojová teplot Tep.výst.vody hlv Teplot výst. vody doplň. Teplot v nádrži [6] Informce Informce o snímči Měření energie Řešení chyby Úroveň oprávnění uživtele Ovldče Provozní režimy Provozní hodiny Verze [6.] Měření energie Spotřeb.elektr. Vyrobená energie [6.] Historie chyb Informce o chybě Kontkt/číslo helpdesku [7] Nstvení uživtele Displej Uzmč.teploty Nstvit plány Přednst. hodnoty Povol.prov.rež. Měrná jednotk [6.8] Verze Dálkový ovldč Vnitřní jednotk Venkovní jednotk [7.] Displej Kontrst Dob podsvíc. LCD Profil uživtele Dostup.dom.stránky [7.] Nstvit plány Pokojová tepl. Tep.výst.vody hlv Teplot výst. vody doplň. Tepl. v nádrži Povolení spuš.přídvný ohřívč Tichý režim Čerpdlo TUV [7.4] Přednst. hodnoty Pokojová teplot Tep.výst.vody hlv Teplot v nádrži Úroveň tichého režimu 56

57 8 Konfigurce 8.5 Struktur nbídky: přehled nstvení technik [A] Nstvení technik Jzyk Rozvržení systému Prostorové vyt./chl. Teplá užitková vod (TUV) Zdroje tepl Provoz systému Uvedení do provozu Přehled nstvení [A.] Rozvržení systému Stndrdní Volitelné možnosti Výkony Potvrdit rozvržení [A..] Stndrdní Typ.jed. Typ kompresoru Typ soft.vnitř.jedn. Kroky záložního ohřívče Typ zálož. ohřív. Upřed.szb z kwh Zp.ovl.jed. Poč.zón tepl.výst.vody Prov.rež.čerp. Úsporný režim možný Umístění ovldče [A.] Prostorové vyt./chl. Nstvení teploty výst. vody Pokojový termostt Provozní rozsh [A.4] Teplá užitková vod (TUV) Režim nst. hodnoty Plánovná TUV Zobr.nstvená teplot Dezinfekce Mx.nst. tepl. [A.5] Zdroje tepl Záložní ohřívč [A.6] Provoz systému Automtický restrt Upřed.szb z kwh Řízení spotř. energie Dob průměrování 0dch.ext.sním.tep.okol Nucené odmrzování [A.7] Uvedení do provozu Zkušební provoz Vysouš.podkldu podl.top. Odvzdušnění Zkušební provoz kčního členu [A..] Volitelné možnosti Provoz pro TUV Ohř.TUV Typ kont.hlv. Typ kont.doplň. Digit.I/O krt Krt poždvků Externí měřič kwh Externí měřič kwh Čerpdlo TUV Externí snímč [A..] Nstvení teploty výst. vody Hlvní Doplňková Rozdíl teplot tepelného zářiče [A..] Pokojový termostt Rozmezí tepl. v místnosti Trv.odch.tepl.v pokoji Krok tepl. v pokoji [A..] Provozní rozsh Tepl.vypnuti.prost.top T.zpnuti.prost.chlz. [A.4.] Plánovná TUV Plánovné teploty Rež.SP komf.kum. Křivk n zákldě počsí [A.4.] Zobr.nstvená teplot Typ zobrz.nst.teploty Počet osoby pro konverzi [A.4.4] Dezinfekce Dezinfekce Provozní den Dob spuštění Cílová teplot Dob trvání [A.5.] Záložní ohřívč Provozní režim Autom. nouzový provoz Povolit zál.ohř. krok Vyvážená teplot [A.6.] Upřed.szb z kwh Aktiv.ohř. Nuc.provoz čerp.vyp [A.6.] Řízení spotř. energie Režim Typ Hodnot proudu Hodnot kw Omezení proudu pro dig.vstup Omezení kw pro dig.vstup Priorit [A...6] Digit.I/O krt Ext.zál.zdr Solární souprv Výstup lrmu Vyhř.spod.desky [A...] Hlvní Rež.n výs.v. Teplotní rozsh Nstvit topení dle počsí Nstvit chlzení dle počsí Modul.teplot výst.vody Uzvírcí ventil Typ zářiče [A...] Doplňková Rež.n výs.v. Teplotní rozsh Nstvit topení dle počsí Nstvit chlzení dle počsí 57

58 9 Uvedení do provozu 9 Uvedení do provozu Během období prvního spuštění jednotky může být vyždovný vyšší příkon, než jký je uvedený n typovém štítku jednotky. Tento jev vzniká n kompresoru, který vyžduje 50 hodin provozu, než dosáhne hldkého chodu stbilní spotřeby energie. Před spuštěním musí být instlce zpnutá lespoň hodiny, by byl spuštěný ohřívč klikové skříně. 9. Přehled: Uvedení do provozu Uvedení do provozu se typicky skládá z následujících kroků: Kontrol Kontrolního seznmu před zhájením zkušebního provozu. Odvzdušnění. Provedení zkušebního provozu systému. 4 V přípdě potřeby provedení zkušebního provozu jednoho nebo více kčních členů. 5 V přípdě potřeby provedení vysoušení podkldu podlhového topení. 9. Kontrolní seznm před zhájením zkušebního provozu NESPOUŠTĚJTE systém, dokud nebudou následující kontrolní body zkontrolovány v pořádku: Vnitřní jednotk je správně nmontován. Venkovní jednotk je správně nmontován. Následující místní zpojení bylo provedeno dle tohoto dokumentu pltných zákonů: Mezi místním npájecím pnelem vnitřní jednotkou Mezi vnitřní jednotkou ventily (pokud jsou součástí) Mezi vnitřní jednotkou pokojovým termosttem (pokud je nmontován) Mezi vnitřní jednotkou nádrží n teplou užitkovou vodu (pokud je instlován) Systém je správně uzemněn svorky uzemnění jsou utženy. Pojistky nebo místně instlovná ochrnná zřízení jsou v souldu s tímto dokumentem nejsou obejit. Npájecí npětí n místním npájecím pnelu je v souldu s npětím n identifikčním štítku jednotky. V rozváděcí skříňce NEJSOU žádné uvolněné přípojky nebo poškozené elektrické součásti. Uvnitř vnitřních ni venkovních jednotek NEJSOU žádné poškozené součásti nebo zmáčknuté potrubí. V závislosti n typu záložního ohřívče, je jistič záložního ohřívče FB nebo FB n rozváděcí skříňce ZAPNUTÝ. Pouze pro nádrže se zbudovným přídvným ohřívčem: Jistič přídvného ohřívče FB n rozváděcí skříňce je ZAPNUTÝ. NEDOCHÁZÍ k žádným únikům chldiv. Potrubí chldiv (plynného kplného) je tepelně izolováno. Je použit správný rozměr potrubí trubky jsou správně izolovány. Uvnitř vnitřní jednotky NEDOCHÁZÍ k žádnému úniku vody. Uzvírcí ventily jsou správně instlovány zcel otevřené. Uzvírcí ventily (plynové kplinové) n venkovní jednotce jsou plně otevřeny. Odvzdušňovcí ventil je otevřen (nejméně otáčky). Z přetlkového pojistného ventilu při otevření vytéká vod. POZNÁMKA Před spuštěním systému musí být jednotk zpnut lespoň hodiny. Ohřívč klikové skříně musí ohřát kompresorový olej, by se zbránilo nedosttku oleje poškození kompresoru při spuštění. POZNÁMKA NIKDY neprovozujte jednotku bez termistorů, protože by to mohlo mít z následek spálení kompresoru. POZNÁMKA NESPOUŠTĚJTE jednotku, dokud není dokončeno chldivové potrubí (pokud by v tomto stvu byl spuštěn, dojde k poškození kompresoru). 9. Odvzdušnění Při uvádění jednotky do provozu její instlci je velmi důležité odstrnit z vodního okruhu veškerý vzduch. Když je funkce odvzdušnění spuštěn, čerpdlo prcuje niž by jednotk byl skutečně v provozu je zhájeno odstrnění vzduchu z vodního okruhu. Pro odvzdušnění existují režimy: Mnuálně: jednotk bude v provozu při pevných otáčkách čerpdl s pevnou nebo vlstní polohou cestného ventilu. Vlstní poloh cestného ventilu je užitečná funkce k odstrnění veškerého vzduchu z vodního okruhu u prostorového vytápění nebo v režimu ohřevu teplé užitkové vody. Je tké možné nstvit rychlost otáček čerpdl (pomlé nebo rychlé). Automticky: jednotk přepne utomticky otáčky čerpdl polohu cestného ventilu mezi režimy prostorového vytápění nebo ohřevu teplé užitkové vody. Funkce odvzdušnění se utomticky vypne po 0 minutách. Doporučuje se zhájit funkci odvzdušnění v mnuálním režimu. Jkmile je téměř všechen vzduch odstrněn, doporučuje se spustit utomtický režim. V přípdě potřeby zopkujte utomtický režim, dokud si nejste jisti, že je ze systému odstrněn všechen vzduch. 9.. Mnuální odvzdušnění Nstvte úroveň oprávnění uživtele n Technik. Viz "Nstvení úrovně oprávnění uživtele n Technik" n stránce. Nstvte režim odvzdušnění: přejděte n [A.7..] > Nstvení technik > Uvedení do provozu > Odvzdušnění > Typ. Vyberte Mnuálně stiskněte. 4 Nstvte poždovné otáčky čerpdl: přejděte n [A.7..] > Nstvení technik > Uvedení do provozu > Otáčky. 5 Vyberte poždovné otáčky čerpdl stiskněte. 58

59 9 Uvedení do provozu Výsledek: Nízký Výsledek: Vysoký 6 Pokud je to použitelné, vyberte poždovnou polohu cestného ventilu. Pokud se tto možnost nehodí, přejděte n [A.7..4]. 7 Nstvte poždovnou polohu cestného ventilu: přejděte n [A.7..] > Nstvení technik > Uvedení do provozu > Odvzdušnění > Okruh. 8 Vyberte poždovný okruh stiskněte. Výsledek: SHC Výsledek: Nádrž 9 Přejděte n [A.7..4] > Nstvení technik > Uvedení do provozu > Odvzdušnění > Spustit odvzdušnění stiskněte ke spuštění funkce odvzdušnění. Výsledek: Odvzdušnění se spustí zobrzí se následující obrzovk. Odvzdušnění Stop Út 5:0 9.. Automtické odvzdušnění Nstvte úroveň oprávnění uživtele n Technik. Viz "Nstvení úrovně oprávnění uživtele n Technik" n stránce. Nstvte režim odvzdušnění: přejděte n [A.7..] > Nstvení technik > Uvedení do provozu > Odvzdušnění > Typ. Vyberte Automticky stiskněte. 4 Přejděte n [A.7..4] > Nstvení technik > Uvedení do provozu > Odvzdušnění > Spustit odvzdušnění stiskněte ke spuštění funkce odvzdušnění. Výsledek: Odvzdušnění se spustí zobrzí se následující obrzovk. Odvzdušnění Stop Út 5:0 9.. Přerušení odvzdušnění Přejděte n [A.7.]. Stiskněte poté stiskněte k potvrzení funkce odvzdušnění. 9.4 Zkušební provoz Přejděte n [A.7.]: > Nstvení technik > Uvedení do provozu > Zkušební provoz. Vyberte zkoušku stiskněte. Příkld: Topení. Vyberte OK stiskněte. Výsledek: Spustí se zkušební provoz. Po dokončení se utomticky vypne (±0 min). Chcete-li jej vypnout mnuálně, stiskněte, vyberte OK stiskněte. Pokud jsou instlovány dv dálkové ovldče, můžete spustit zkušební provoz z obou ovldčů. N dálkovém ovldči, který jste použili pro spuštění zkušebního provozu, se zobrzí stvová obrzovk. N displeji druhého dálkového ovldče se objeví obrzovk zneprázdněno. Během této doby nemůžete zstvit zkušební provoz. Pokud byl instlce jednotky proveden správně, jednotk se během zkušebního provozu spustí ve zvoleném provozním režimu. Během zkušebního režimu je možné zkontrolovt správný chod jednotky sledováním teploty výstupní vody (režim topení/chlzení) teplotu v nádrži TUV (režim ohřevu teplé užitkové vody). Pro sledování teploty přejděte n [A.6] vyberte informce, které chcete zkontrolovt. 9.5 Zkušební provoz kčního členu Účelem zkušebního provozu kčního členu je potvrdit chod různých kčních členů (npř. když vyberete provoz čerpdl, spustí se zkušební provoz čerpdl). N dálkovém ovldči se ujistěte, že ovládání pokojové teploty, ovládání výstupní vody teplé užitkové vody jsou vypnut. Přejděte n [A.7.4]: > Nstvení technik > Uvedení do provozu > Zkušební provoz kčního členu. Vyberte kční člen stiskněte. Příkld: Čerpdl. 4 Vyberte OK stiskněte. Výsledek: Spustí se zkušební provoz kčního členu. Po dokončení se utomticky vypne. Chcete-li jej vypnout mnuálně, stiskněte, vyberte OK stiskněte Možné zkušební provozy kčních členů Zkoušk přídvného ohřívče Zkoušk záložního ohřívče (krok ) Zkoušk záložního ohřívče (krok ) Zkoušk čerpdl Zkoušk solárního čerpdl Zkoušk cestného ventilu Zkoušk cestného ventilu Zkoušk ohřívče spodní desky Zkoušk bivlentního signálu Zkoušk výstupu lrmu Zkoušk signálu chlzení/topení Zkoušk rychlého ohřevu Zkoušk oběhového čerpdl 9.6 Vysoušení podkldu podlhového topení Tto funkce se používá k velmi pomlému vysoušení podkldní vrstvy podlhového vytápění během výstvby domu. Umožňuje technikovi nprogrmovt spustit tento progrm. Tto funkce může být proveden bez dokončení venkovní instlce. V tkovém přípdě provede záložní ohřívč vysoušení podkldu zjistí přívod výstupní vody bez spuštění tepelného čerpdl. 59

60 0 Předání uživteli POZNÁMKA Technik odpovídá z následující kroky: kontktovt výrobce podkldu z účelem získání pokynů pro prvotní ohřívání, by nedošlo k poprskání podkldní vrstvy, nprogrmovt plán vysoušení podkldu podle výše uvedených pokynů výrobce podkldu, prvidelně kontrolovt správnou funkci všech součástí, vybrt správný progrm, který odpovídá typu použité podkldní vrstvy podlhy. Technik může nprogrmovt ž 0 kroků, přičemž pro kždý krok musí zdt následující prmetry: dobu trvání v hodinách (ž 7 hodin), poždovnou teplotu výstupní vody. Příkld: T 4h () 6h () 5 C () 5 C () A T Poždovná teplot výstupní vody (5 55 C) t Dob trvání ( 7 h) () Krok () Krok 9.6. Nprogrmování plánu vysoušení podkldu podlhového topení Přejděte n [A.7.]: > Nstvení technik > Uvedení do provozu > Vysouš.podkldu podl.top. > Nstvit plán vysoušení. Pro nprogrmování plánu použijte,,. Pro procházení plánem použijte. Pro uprvení výběru použijte nebo. Výsledek: Pokud je vybrán čs, můžete zvolit dobu trvání od do 7 hodin. Výsledek: Pokud je vybrán teplot, můžete nstvit poždovnou teplotu výstupní vody od 5 C do 55 C. Pro přidání nového kroku vyberte v prázdném řádku h nebo stiskněte. 4 Chcete-li vymzt krok, nstvte dobu trvání n stisknutím. 5 Stisknutím plán uložíte. Je důležité, by v progrmu nebyl žádný prázdný krok. Plán bude prováděn ž do dosžení prázdného kroku NEBO 0 po sobě jdoucích kroků Spuštění vysoušení podkldu podlhového topení Zdroj elektrické energie s upřednostňovnou szbou z kwh nelze použít v kombinci s progrmem vysoušení podkldu podlhového vytápění. t Přejděte n [A.7.]: > Nstvení technik > Uvedení do provozu > Vysouš.podkldu podl.top.. Nstvte progrm vysoušení. Vyberte Spustit vysoušení stiskněte. 4 Vyberte OK stiskněte. Výsledek: Vysoušení podkldu se spustí zobrzí se následující obrzovk. Po dokončení se utomticky vypne. Chcete-li jej vypnout mnuálně, stiskněte, vyberte OK stiskněte. Vysouš.podkl. Aktuál. krok Zbývjící 4d h Pož.tep.výs.v. 5 C Stop Út 5: Zjištění stvu vysoušení podkldu podlhového topení Stiskněte. Zobrzí se ktuální krok progrmu, celkový zbývjící čs ktuální poždovná teplot výstupní vody. Ke struktuře nbídky je omezený přístup. Dostupné jsou pouze následující nbídky: Informce. Nstvení technik > Uvedení do provozu > Vysouš.podkldu podl.top Přerušení vysoušení podkldu podlhového topení Když je progrm zstven chybou, provozním vypnutím nebo poruchou npájení, zobrzí se n dálkovém ovldči chybový kód U. Řešení chybových kódů viz ". Řešení problémů n chybových kódů" n stránce 64. Pro vymzání chyby U musí být vše Úroveň oprávnění uživtele Technik. Přejděte n obrzovku vysoušení podkldu podlhového topení. Stiskněte. Stisknutím přerušíte progrm. 4 Vyberte OK stiskněte. Výsledek: Progrm vysoušení podkldu podlhového topení se zství. Když je progrm zstven chybou, provozním vypnutím nebo poruchou npájení, můžete zjistit stv vysoušení podkldu podlhového topení. 5 Přejděte n [A.7.]: > Nstvení technik > Uvedení do provozu > Vysouš.podkldu podl.top. > Stv vysoušení > Zstveno v po následném provedeném kroku. 6 Uprvte restrtujte provedení progrmu. 0 Předání uživteli Jkmile je dokončen zkušební provoz jednotk prcuje správně, ujistěte se prosím, že jsou uživteli jsné následující položky: Vyplňte tbulku nstvení technik (v návodu k obsluze) ktuálními nstveními. 60

61 Údržb servis Ujistěte se, že uživtel má dokumentci n CD/DVD tištěnou verzi požádejte jej, by si ji uschovl pro pozdější použití. Vysvětlete uživteli, jk správně ovládt systém co dělt v přípdě problémů. Ukžte uživteli, jkou údržbu musí n jednotce provádět. Vysvětlete uživteli tipy ohledně úspor energie, které jsou popsány v návodu k obsluze. Údržb servis POZNÁMKA Údržbu musí nejlépe kždoročně provádět technik nebo servisní zástupce. POZNÁMKA S vodním filtrem mnipulujte optrně. NEPOUŽÍVEJTE ndměrnou sílu při opětovném vkládání vodního filtru, by NEDOŠLO k poškození sít vodního filtru Bezpečnostní optření pro údržbu NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM NEBEZPEČÍ: RIZIKO POPÁLENÍ POZNÁMKA: Nebezpečí elektrosttického výboje Před prováděním jkékoliv údržby nebo servisu se dotkněte kovové části jednotky, by se odstrnil sttická elektřin ochránil krt s obvody... Otevření vnitřní jednotky UPOZORNĚNÍ Přední pnel je těžký. Dejte pozor, byste si při otevírání nebo zvírání jednotky NEPŘISKŘÍPLI prsty. K získání přístupu k většině součástí, které vyždují údržbu, stčí pouze demontovt přední pnel odstrnit přední kryt z polystyrenu. Ve výjimečných přípdech může být nutné tké demontovt rozváděcí skříňku.. Kontrolní seznm pro kždoroční údržbu vnitřní jednotky Alespoň jednou ročně zkontrolujte následující položky: Tlk vody Vodní filtr Přetlkový pojistný ventil vody Hdice pojistného ventilu Přetlkový pojistný ventil nádrže n teplou užitkovou vodu Rozváděcí skříňk Odstrňování uszenin Chemická dezinfekce Anod Tlk vody Zkontrolujte, zd je tlk vody vyšší než br. Pokud je nižší, přidejte vodu. Vodní filtr Vodní filtr vyčistěte. Přetlkový pojistný ventil vody Otevřete ventil zkontrolujte jeho správnou funkci. Vod může být velmi horká! Kontrolní body: Průtok vody z přetlkového ventilu je dosttečný, není podezření n ucpání ventilu nebo potrubí. Vod vytéká z pojistného ventilu obshuje uszeniny nebo nečistoty: otevřete ventil, dokud vytékjící vod nebude čistá propláchněte systém ninstlujte dlší vodní filtr (nejlépe mgnetický cyklónový filtr). Abyste se ujistili, že tto vod pochází z nádrže, proveďte kontrolu po cyklu zhřívání nádrže n TUV. Doporučuje se provádět údržbu v čstějších intervlech. Hdice přetlkového pojistného ventilu Zkontrolujte, zd je hdice umístěn tk, by byl vod správně odváděn. Viz "7.. Připojení přetlkového pojistného ventilu k odpdu" n stránce 6. Pojistný ventil nádrže n teplou užitkovou vodu (místní dodávk) Otevřete ventil zkontrolujte jeho správnou funkci. Vod může být velmi horká! Kontrolní body: Průtok vody z přetlkového ventilu je dosttečný, není podezření n ucpání ventilu nebo potrubí. Vod vytéká z pojistného ventilu obshuje uszeniny nebo nečistoty: otevřete ventil, dokud vytékjící vod nebude čistá propláchněte vyčistěte kompletní nádrž, včetně potrubí mezi pojistným ventilem přívodem studené vody. Abyste se ujistili, že tto vod pochází z nádrže, proveďte kontrolu po cyklu zhřívání nádrže n TUV. Doporučuje se provádět údržbu v čstějších intervlech. Rozváděcí skříňk Rozváděcí skříňku důkldně prohlédněte pokusit se njít zřejmé vdy jko jsou uvolněná spojení nebo vdné elektrické zpojení. Pomocí ohmmetru zkontrolujte správnou funkci stykčů KM, KM, KM K5M (v závislosti n vší instlci). Všechny kontkty těchto stykčů musí být při vypnutí npájení v rozpojené (otevřené) poloze. 6

62 Odstrňování problémů VÝSTRAHA Je-li vnitřní rozvod poškozen, je nutné provést jeho výměnu výrobcem, jeho servisním zástupcem nebo jinou kvlifikovnou osobou. Odstrňování uszenin V závislosti n kvlitě vody nstvené teplotě se mohou v tepelném výměníku uvnitř nádrže n teplou užitkovou vodu uszovt uszeniny, které mohou omezovt přenos tepl. Proto může být důležité provádět v určitých intervlech odstrňování uszenin. Chemická dezinfekce Jestliže pltné předpisy vyždují ve specifických situcích chemickou dezinfekci, včetně nádrže n teplou užitkovou vodu, mějte prosím n pměti, že nádrž n teplou užitkovou vodu je válec z nerezové oceli obshující hliníkovou nodu. Doporučujeme používt dezinfekční prostředky n nechlorové bázi schválené pro použití s vodou určenou k lidské spotřebě. Anod POZNÁMKA Při použití prostředků určených k odstrňování uszenin nebo chemické dezinfekci musí být zjištěno, že kvlit vody bude ndále splňovt poždvky směrnice EU 98/8/EC. Žádná údržb nebo výměn není vyždován... Vypuštění nádrže n teplou užitkovou vodu Vypněte npájení. Zvřete přívodní ventil studené vody. Otevřete kohouty teplé vody. 4 Otevřete vypouštěcí ventil.. Vypuštění nádrže n teplou užitkovou vodu Otevřete přední pnel. Odstrňte 4 šrouby, odhákněte umístěte rozváděcí skříňku n strnu. Odtoková hdice Chcete-li nádrž vypustit, je nutné otevřít všechny kohouty s teplou vodou, by se do systému mohl dostt vzduch. Odstrňování problémů. Obecné pokyny Před zhájením postupu n odstrnění problému je třeb jednotku důkldně prohlédnout pokusit se njít zřejmé vdy jko jsou uvolněná spojení nebo vdné elektrické zpojení. VÝSTRAHA Při kontrole rozváděcí skříňky jednotky musí být jednotk vždy odpojen od zdroje npájení. Vypněte příslušný jistič. Jestliže bylo ktivováno bezpečnostní zřízení, zstvte jednotku dříve než zřízení vynulujete, zjistěte, proč bylo dné bezpečnostní zřízení ktivováno. NIKDY nepřemosťujte bezpečnostní zřízení ni neměňte jejich nstvení n jiné hodnoty, než jké byly továrně nstveny. Pokud nejste schopni zjistit příčinu problému, kontktujte svého prodejce. NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM VÝSTRAHA Zbrňte nebezpečí způsobené náhodným resetováním tepelné pojistky: toto zřízení NESMÍ být npájeno přes externí spíncí zřízení, npř. čsový spínč, nebo připojeno do obvodu, který je prvidelně zpínán vypínán obslužným progrmem. 4x NEBEZPEČÍ: RIZIKO POPÁLENÍ. Řešení problémů n zákldě příznků Vypouštěcí hdice se nchází n prvé strně jednotky. Oblte ji páskou vyveďte směrem dopředu... Příznk: Jednotk NETOPÍ nebo NECHLADÍ dle očekávání Možné příčiny Nstvení teploty je NESPRÁVNÉ. Náprvné optření Zkontrolujte nstvení teploty n dálkovém ovldči. Viz provozní příručk. 6

63 Odstrňování problémů Možné příčiny Průtok vody je příliš nízký. Objem vody v systému je příliš mlý. Náprvné optření Ujistěte se, že: Všechny uzvírcí ventily vodního okruhu jsou zcel otevřené. Vodní filtr je čistý. V přípdě potřeby vyčistit. V systému se nenchází vzduch. V přípdě potřeby odvzdušněte. Odvzdušnění můžete provést mnuálně (viz "9.. Mnuální odvzdušnění" n stránce 58) nebo použít funkci utomtického odvzdušnění (viz "9.. Automtické odvzdušnění" n stránce 59). Tlk vody je > br. Expnzní nádob NENÍ poškozená. Odpor ve vodním okruhu NENÍ n použité čerpdlo příliš vysoký (viz "4.9 Křivk externího sttického tlku (ESP)" n stránce 85). Pokud problém přetrvává po provedení všech výše uvedených kontrol, kontktujte svého prodejce. V některých přípdech je normální, že jednotk sm nství nižší průtok vody. Ujistěte se, že celkový objem vody v systému je vyšší než minimální poždovný objem (viz "6.. Kontrol objemu vody" n stránce )... Příznk: Kompresor se NESPUSTÍ (prostorové vytápění nebo ohřev teplé užitkové vody) Možné příčiny Jednotk se musí spustit mimo provozní rozsh (teplot vody je příliš nízká). Nstvení zdroje s upřednostňovnou szbou z kwh se NESHODUJE s elektrickým připojením. Signál upřednostňovné szby z kwh byl odeslán dodvtelem elektrické energie. Náprvné optření Pokud je teplot vody příliš nízká, systém využije nejprve záložní ohřívč k dosžení minimální teploty vody (5 C). Ujistěte se, že: Npájení záložního ohřívče je správně zpojeno. Tepelná pojistk záložního ohřívče NENÍ ktivován. Stykče záložního ohřívče NEJSOU poškozené. Pokud problém přetrvává po provedení všech výše uvedených kontrol, kontktujte svého prodejce. Musí odpovídt přípojkám vysvětleným v části "6.. Informce o příprvě elektrické instlce" n stránce "7.4. Připojení hlvního zdroje npájení" n stránce 8. Počkejte n obnovení npětí (mx. hodiny)... Příznk: Čerpdlo je hlučné (kvitce) Možné příčiny V systému se nchází vzduch. Tlk vody n vstupu čerpdl je příliš nízký. Náprvné optření Proveďte mnuální odvzdušnění (viz "9.. Mnuální odvzdušnění" n stránce 58) nebo použijte funkci utomtického odvzdušnění (viz "9.. Automtické odvzdušnění" n stránce 59). Ujistěte se, že: Tlk vody je > br. Tlkoměr není poškozen. Expnzní nádob není poškozená. Nstvení předběžného tlku n expnzní nádobě je správné (viz "6..4 Změn předběžného tlku expnzní nádoby" n stránce )...4 Příznk: Přetlkový pojistný ventil se otevře Možné příčiny Expnzní nádob je poškozená. Objem vody v systému je příliš velký. Výškový rozdíl n vodním okruhu je příliš vysoký. Náprvné optření Vyměňte expnzní nádobu. Ujistěte se, že celkový objem vody v systému je nižší než minimální povolený objem (viz "6.. Kontrol objemu vody" n stránce "6..4 Změn předběžného tlku expnzní nádoby" n stránce ). Výškový rozdíl je rozdíl mezi výškou vnitřní jednotky nejvyšším bodem vodního okruhu. Pokud je vnitřní jednotk instlován v nejvyšším bodě systému, povžuje se výškový rozdíl z nulový (0 m). Mximální výškový rozdíl vodního okruhu je 0 m. Zkontrolujte poždvky instlce...5 Příznk: Přetlkový pojistný ventil netěsní Možné příčiny Výstup přetlkového pojistného ventilu je zblokován nečistotmi. Náprvné optření Zkontrolujte, zd přetlkový pojistný ventil prcuje správně, otočením červeného knoflíku n ventilu dolev: Pokud se NEOZÝVÁ cvknutí, obrťte se n místního prodejce. Jestliže z jednotky uniká vod, uzvřete nejdříve uzvírcí ventil n přívodu i výstupu z jednotky poté se obrťte n svého prodejce. 6

64 Odstrňování problémů..6 Příznk: Prostor NENÍ dosttečně vytápěn při nízkých venkovních teplotách Možné příčiny Provoz záložního ohřívče není ktivní. Vyvážená teplot záložního ohřívče nebyl konfigurován správně. K ohřevu užitkové vody se využívá příliš velká část výkonu tepelného čerpdl (pltí jen pro instlce s nádrží n teplou užitkovou vodu). Náprvné optření Ujistěte se, že: Provoz záložního ohřívče je povolen. Přejděte n: [A.5..] > Nstvení technik > Zdroje tepl > Záložní ohřívč > Provozní režim NEBO [A.8] > Nstvení technik > Přehled nstvení [5-0] Nebyl ktivován tepelná ochrn záložního ohřívče. Pokud no, zkontrolujte: Tlk vody. Zd se v systému se nchází vzduch. Provoz funkce odvzdušnění. Stiskněte resetovcí tlčítko v rozváděcí skříňce. Umístění resetovcího tlčítk viz "4. Součásti" n stránce 69. Zvyšte vyváženou teplotu k ktivci provozu záložního ohřívče při vyšší venkovní teplotě. Přejděte n: [A.5..4] > Nstvení technik > Zdroje tepl > Záložní ohřívč > Vyvážená teplot NEBO [A.8] > Nstvení technik > Přehled nstvení [4-00] Zkontrolujte ujistěte se, že je správně nkonfigurováno nstvení priority prostorového vytápění : Ujistěte se, že byl povolen stv priority prostorového vytápění. Přejděte n [A.8] > Nstvení technik > Přehled nstvení [5-0] Zvyšte teplotu priority prostorového vytápění k ktivci provozu záložního ohřívče při vyšší venkovní teplotě. Přejděte n [A.8] > Nstvení technik > Přehled nstvení [5-0]..7 Příznk: Tlk n kohoutu je dočsně nezvykle vysoký Možné příčiny Vdný nebo ucpný přetlkový pojistný ventil. Náprvné optření Propláchněte vyčistěte kompletní nádrž, včetně potrubí mezi pojistným ventilem přívodem studené vody. Vyměňte přetlkový pojistný ventil...8 Příznk: Dekorční pnely jsou vypouklé ven v důsledku nfouknuté nádrže Možné příčiny Vdný nebo ucpný přetlkový pojistný ventil. Náprvné optření Obrťte se n místního prodejce...9 Příznk: Funkce dezinfekce nádrže NENÍ dokončen správně (chyb AH) Možné příčiny Funkce dezinfekce byl přerušen odběrem teplé užitkové vody Došlo k velkému odběru teplé užitkové vody n kohoutcích těsně před nprogrmovným spuštěním funkce dezinfekce Náprvné optření Nprogrmujte spuštění funkce dezinfekce n dobu, kdy se v dlších 4 hodinách NEOČEKÁVÁ odběr teplé užitkové vody. Pokud je vybrán Teplá užitková vod > Režim nst. hodnoty > Opětovný ohřev nebo Opět.ohř +pl., doporučuje se nprogrmovt spuštění funkce dezinfekce lespoň o 4 hodiny později, než byl nposledy očekáván velký odběr teplé vody. Toto spuštění je možné nstvit pomocí prmetrů nstvovných technikem (funkce dezinfekce). Pokud je zvolen Teplá užitková vod > Režim nst. hodnoty > Pouze plán, doporučuje se nprogrmovt Ekonomický kumul. hodiny před plánovným spuštěním dezinfekční funkce, by se nádrž předehřál.. Řešení problémů n chybových kódů Pokud dojde k problému, objeví se n dálkovém ovldči chybový kód. Je důležité pochopit dný problém provést protioptření před vymzáním chybového kódu. To může provést utorizovný technik nebo váš místní prodejce. Tto kpitol vám poskytne přehled chybových kódů jejich obshu, jk je zobrzen n dálkovém ovldči. Podrobnější informce o řešení problémů kždé chyby nleznete v servisní příručce... Chybové kódy: Přehled Chybové kódy vnitřní jednotky Chybový kód Podrobný chybový kód Popis A 00 Probl.s nul.křížením detekce. Je nutný reset npájení. Kontktujte svého prodejce. AA 0 Přehřátí záložního ohřívče. Je nutný reset npájení. Kontktujte svého prodejce. UA 00 Vnitř.jednotk,venk.jednotk problém s kompletcí. Kontktujte svého prodejce. 7H 0 Problém s průtokem vody. 64

65 Slovník pojmů Chybový kód Podrobný chybový kód Popis 89 0 Zmrznutí tepelného výměníku. Chybový kód Podrobný chybový kód Popis HJ 09 Tlk ve vodním okruhu je příliš nízký. 8H 00 Abnormální zvýšení teploty vody n výst.ze zál.ohřívče. 8F 00 Abnormální zvýšení teploty výstupní vody (TUV). HJ 0 Problém se snímčem tlku vody. Kontktujte svého prodejce Zmrznutí tepelného výměníku. C0 00 Poruch průt.snímče/spínče. Kontktujte svého prodejce. A 00 Chyb čtení EEPROM. U 00 Funkce vysouš.podkld.vrstvy podl.topení nebyl dokončen správně Problém se snímčem výstupní teploty vody. Kontktujte svého prodejce. C4 00 Problém se snímčem teploty n tepelném výměníku. Kontktujte svého prodejce Problém s teplotou n zpětném průtoku vody. Kontktujte svého prodejce. U5 00 Komunikční problém n n dálkovém ovldčí. U4 00 Komunikční problém n vnitřní/venkovní jednotce. AC 00 Přehřátí přídvného ohřívče. Kontktujte svého prodejce. EC 00 Abnormální zvýšení teploty v nádrži. T.V. 00 Problém se snímčem teploty v nádrži. Kontktujte svého prodejce. CJ 0 Problém n snímči teploty v místnosti. Kontktujte svého prodejce. H 00 Problém se snímčem venkovní teploty. Kontktujte svého prodejce. AA 0 Přehřátí externího záložního ohřívče. Kontktujte svého prodejce. HJ 08 Tlk ve vodním okruhu je příliš velký. AH 00 Funkce dezinfekce nádrže není proveden správně Zmrznutí tepelného výměníku. V přípdě vytvoření chybového kódu AH z předpokldu, že nedošlo k přerušení funkce dezinfekce v důsledku ndměrné spotřeby teplé vody, doporučuje se provést následující kroky: Pokud je vybrán Teplá užitková vod > Režim nst. hodnoty > Opětovný ohřev nebo Opět.ohř+pl., doporučuje se nprogrmovt spuštění funkce dezinfekce lespoň o 4 hodiny později, než byl nposledy očekáván velký odběr teplé vody. Toto spuštění je možné nstvit pomocí prmetrů nstvovných technikem (funkce dezinfekce). Pokud je zvolen Teplá užitková vod > Režim nst. hodnoty > Pouze plán, doporučuje se nprogrmovt Ekonomický kumul. hodiny před plánovným spuštěním dezinfekční funkce, by se nádrž předehřál. Slovník pojmů Prodejce Obchodní distributor výrobku. Autorizovný instlční technik Odborně způsobilá osob, která je kvlifikovná k instlci výrobku. Uživtel Osob, která vlstní výrobek, nebo jej používá. Pltná legisltiv Veškeré mezinárodní, evropské, státní místní nřízení, zákony, vyhlášky nebo předpisy, které jsou relevntní pltné pro určitý výrobek nebo oblst. Servisní firm Kvlifikovná firm, která může provádět nebo koordinovt poždovný servis jednotky. Instlční návod Návod pro určitý výrobek nebo plikci vysvětlující, jk jej instlovt, konfigurovt udržovt v dobrém stvu. 65

66 Slovník pojmů Návod k obsluze Návod pro určitý výrobek nebo plikci vysvětlující, jk jej používt. Příslušenství Štítky, návody, informční listy vybvení, které je dodáváno s výrobkem které musí být instlováno dle pokynů v doprovodné dokumentci. Optionl equipment Vybvení vyrobené nebo schválené společností Dikin, které je možné kombinovt s výrobkem dle pokynů v doprovodné dokumentci. Místní dodávk Vybvení, které není vyrobené společností Dikin, které je možné kombinovt s výrobkem dle pokynů v doprovodné dokumentci. 66

67 4 Technické údje 4 Technické údje 4. Rozměry servisní prostor 4.. Rozměry servisní prostor: vnitřní jednotk PŘÍPOJKA PLYNOVÉHO POTRUBÍ Ø5,9 S PŘEVLEČNOU MATICÍ VSTUPNÍ PŘÍPOJKA NÁDRŽE ( F BSP) 5 99 PŘÍPOJKA KAPALINOVÉHO POTRUBÍ Ø9,5 S PŘEVLEČNOU MATICÍ TLAKOMĚR VÝSTUPNÍ PŘÍPOJKA NÁDRŽE ( F BSP) VSTUP PRO OVLÁDACÍ KABELY(Ø4 mm) R BEZPEČNOSTNÍ VENTIL (TLAKOVÝ) VYPOUŠTĚCÍ VENTIL VODNÍHO OKRUHU ODVZDUŠNĚNÍ UZAVÍRACÍ VENTIL S PLNICÍM VENTILEM (DODÁVANÉ PŘÍSLUŠENSTVÍ) VODNÍ FILTR VSTUPNÍ VODNÍ PŘÍPOJKA (-/4 F BSP) VÝSTUPNÍ VODNÍ PŘÍPOJKA (-/4 F BSP) VSTUP PRO NAPÁJECÍ KABELY(Ø4 mm) STAVĚCÍ NOŽIČKY DÁLKOVÝ OVLADAČ (DODÁVANÉ PŘÍSLUŠENSTVÍ) VYPOUŠTĚCÍ VENTIL OKRUHU NÁDRŽE OBĚHOVÁ PŘÍPOJKA G / S VNITŘNÍM ZÁVITEM VYRÁŽECÍ OTVOR PRO OBĚHOVÉ POTRUBÍ NEBO ZAPOJENÍ VOLITELNÝCH DOPLŇKŮ (Ø6 mm) VYPOUŠTĚCÍ OTVOR (JEDNOTKA + BEZPEČNOSTNÍ VENTIL) Poznámk: Typická místní instlce je proveden dle místních národních předpisů. Příkldy nleznete v referenční příručce pro technik POUZE PRO MODELY EHVX* L NÁDRŽ 80L NÁDRŽ D

68 4 Technické údje MIN. 00 MIN. 0 MIN. 0 MIN. 500 D

69 4 Technické údje 4. Součásti 4.. Součásti: Vnitřní jednotk d b c z x y n w v n o u t s r q e b g f h i dd j k l m n n o p (80 l) p (60 l) Výstup prostorového chlzení b Uzvírcí ventily (příslušenství) Umožňuje izolování vodního okruhu vnitřní jednotky od místního vodního okruhu. c Výstup teplé užitkové vody d Připojení potrubí kplného chldiv R40A e Připojení potrubí plynného chldiv R40A f Vstup teplé užitkové vody g Plnicí ventil (příslušenství) h Vstup prostorového chlzení i Expnzní nádob (0 l) j Přetlkový pojistný ventil Brání ndměrnému tlku vody ve vodním okruhu. Otevře se při tlku bry. k Vodní filtr Odstrňuje z vody nečistoty, by nedošlo k poškození čerpdl nebo znesení tepelného výměníku. l Tepelný výměník m Vodní čerpdlo Umožňuje oběh vody ve vodním okruhu. n Termistory Stnovují teplotu vody chldiv v různých místech okruhu. o Vypouštěcí krytky p Termistory nádrže (80 l/60 l) q Vypouštěcí ventil nádrže n teplou užitkovou vodu Umožňuje úplné vypuštění nádrže. r Rozváděcí skříňk Obshuje hlvní elektronické elektrické součásti vnitřní jednotky. s Tepelná ochrn záložního ohřívče Tepelná ochrn se ktivuje jkmile je teplot záložního ohřívče příliš vysoká. t Sběrná nádob (pouze modely EHVX) u Sběrný knál (pouze modely EHVX) cc bb i z x y v Záložní ohřívč Poskytuje doplňující ohřev v přípdě nízkých venkovních teplot. Slouží tké slouží tké jko záložní zdroj tepl v přípdě poruchy venkovní jednotky. w Tlkoměr Umožňuje sledovt tlk vody ve vodním okruhu. x Průtokový snímč Poskytuje zpětnou vzbu n dálkový ovldč o ktuálním průtoku. N zákldě této informce ( dlších), uprví dálkový ovldč otáčky čerpdl. y Odvzdušňovcí ventil Vzduch zbývjící ve vodním okruhu se utomticky vypustí odvzdušňovcím ventilem. z cestný ventil Ovládá, zd se bude vod využívt k prostorovému vytápění nebo k ohřevu nádrže n teplou užitkovou vodu. Dálkový ovldč (příslušenství) bb Sběrná hdice (pouze modely EHVX) cc Přetlkový pojistný ventil n sběrné hdici dd Vzduchový ventil Některé součásti nejsou přímo přístupné po odstrnění horní desky nebo předních desek. Může být nutné odstrnit izolci nádrže jejím posunutím z nádrž. Součásti v rozváděcí skříňce jsou dostupné po odstrnění krytu rozváděcí skříňky. 4.. Součásti: Rozváděcí skříňk (vnitřní jednotk) o n m l k j X5M A7P AP b QL X6Y X6YA XM FU XM c TR X6YB d X6M KM K5M FB d X7M KM XM Čerpdlo PCB A7P (krt invertoru) b Tepelná ochrn záložního ohřívče QL c Trnsformátor TR d Svorky pro záložní ohřívč X6M/X7M (pouze modely *9W) e Stykče záložního ohřívče KM, KM K5M f Konektory X6YA/X6YB/X6Y g Jistič obvodu záložního ohřívče FB h Svorkovnice XM (vysoké npětí) i Svorkovnice XM (k venkovní jednotce) j Montáž kbelových svzků 69 e e f g h i
