1 Referenční příručk pro instlční techniky Tepelné čerpdlo země/vod Dikin Altherm Referenční příručk pro instlční techniky Tepelné čerpdlo země/vod Dikin Altherm češtin

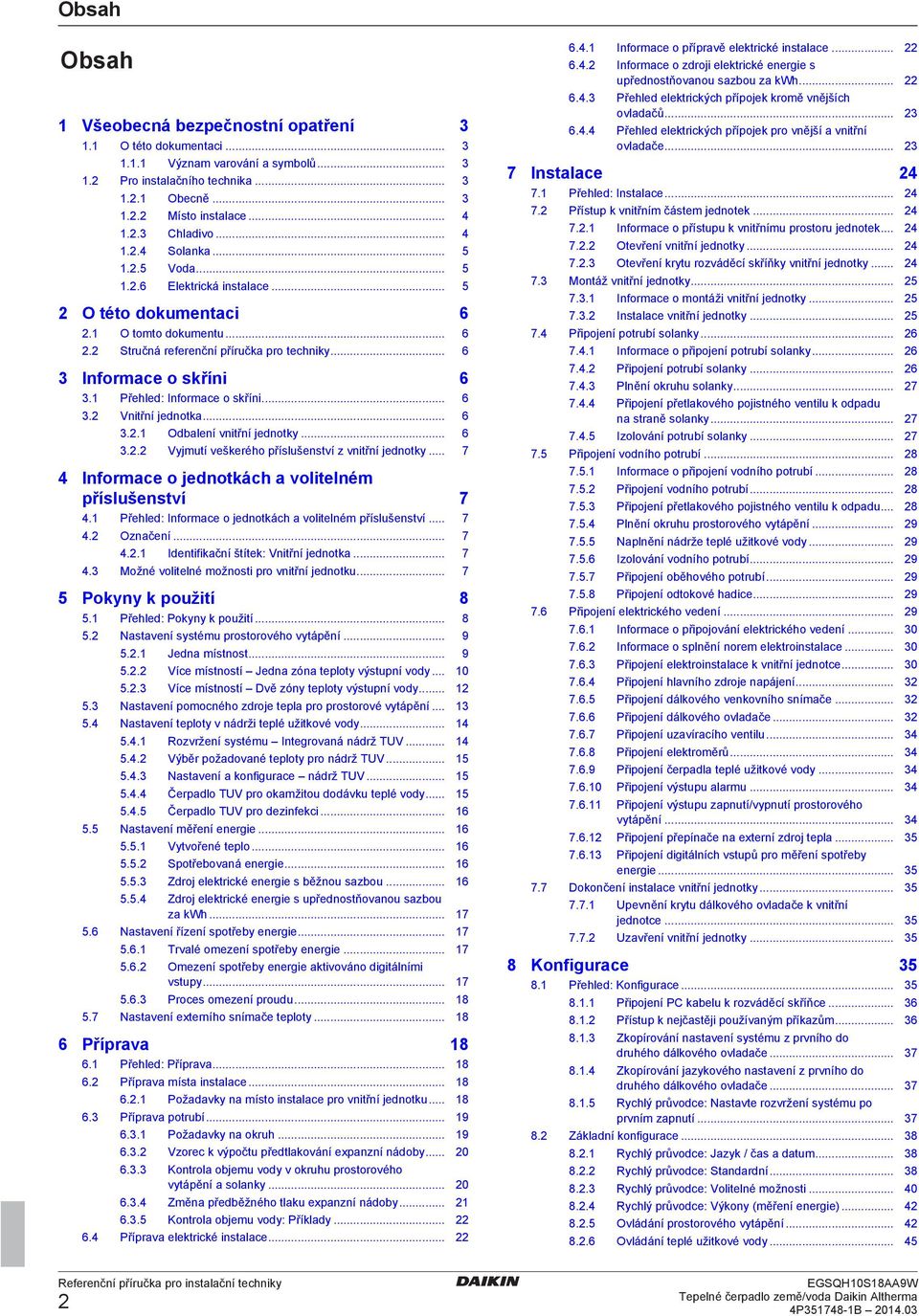

2 Osh Osh 1 Všeoecná ezpečnostní optření O této dokumentci Význm vrování symolů Pro instlčního technik Oecně Místo instlce Chldivo Solnk Vod Elektrická instlce... 5 O této dokumentci 6.1 O tomto dokumentu Stručná referenční příručk pro techniky Informce o skříni Přehled: Informce o skříni Vnitřní jednotk Odlení vnitřní jednotky Vyjmutí veškerého příslušenství z vnitřní jednotky Informce o jednotkách volitelném příslušenství Přehled: Informce o jednotkách volitelném příslušenství Oznčení Identifikční štítek: Vnitřní jednotk Možné volitelné možnosti pro vnitřní jednotku Pokyny k použití Přehled: Pokyny k použití Nstvení systému prostorového vytápění Jedn místnost Více místností Jedn zón teploty výstupní vody Více místností Dvě zóny teploty výstupní vody Nstvení pomocného zdroje tepl pro prostorové vytápění Nstvení teploty v nádrži teplé užitkové vody Rozvržení systému Integrovná nádrž TUV Výěr poždovné teploty pro nádrž TUV Nstvení konfigurce nádrž TUV Čerpdlo TUV pro okmžitou dodávku teplé vody Čerpdlo TUV pro dezinfekci Nstvení měření energie Vytvořené teplo Spotřeovná energie Zdroj elektrické energie s ěžnou szou Zdroj elektrické energie s upřednostňovnou szou z kwh Nstvení řízení spotřey energie Trvlé omezení spotřey energie Omezení spotřey energie ktivováno digitálními vstupy Proces omezení proudu Nstvení externího snímče teploty Příprv Přehled: Příprv Příprv míst instlce Poždvky n místo instlce pro vnitřní jednotku Příprv potruí Poždvky n okruh Vzorec k výpočtu předtlkování expnzní nádoy Kontrol ojemu vody v okruhu prostorového vytápění solnky Změn předěžného tlku expnzní nádoy Kontrol ojemu vody: Příkldy Příprv elektrické instlce Informce o příprvě elektrické instlce Informce o zdroji elektrické energie s upřednostňovnou szou z kwh Přehled elektrických přípojek kromě vnějších ovldčů Přehled elektrických přípojek pro vnější vnitřní ovldče Instlce Přehled: Instlce Přístup k vnitřním částem jednotek Informce o přístupu k vnitřnímu prostoru jednotek Otevření vnitřní jednotky Otevření krytu rozváděcí skříňky vnitřní jednotky Montáž vnitřní jednotky Informce o montáži vnitřní jednotky Instlce vnitřní jednotky Připojení potruí solnky Informce o připojení potruí solnky Připojení potruí solnky Plnění okruhu solnky Připojení přetlkového pojistného ventilu k odpdu n strně solnky Izolování potruí solnky Připojení vodního potruí Informce o připojení vodního potruí Připojení vodního potruí Připojení přetlkového pojistného ventilu k odpdu Plnění okruhu prostorového vytápění Nplnění nádrže teplé užitkové vody Izolování vodního potruí Připojení oěhového potruí Připojení odtokové hdice Připojení elektrického vedení Informce o připojování elektrického vedení Informce o splnění norem elektroinstlce Připojení elektroinstlce k vnitřní jednotce Připojení hlvního zdroje npájení Připojení dálkového venkovního snímče Připojení dálkového ovldče Připojení uzvírcího ventilu Připojení elektroměrů Připojení čerpdl teplé užitkové vody Připojení výstupu lrmu Připojení výstupu zpnutí/vypnutí prostorového vytápění Připojení přepínče n externí zdroj tepl Připojení digitálních vstupů pro měření spotřey energie Dokončení instlce vnitřní jednotky Upevnění krytu dálkového ovldče k vnitřní jednotce Uzvření vnitřní jednotky Konfigurce Přehled: Konfigurce Připojení PC kelu k rozváděcí skříňce Přístup k nejčstěji používným příkzům Zkopírování nstvení systému z prvního do druhého dálkového ovldče Zkopírování jzykového nstvení z prvního do druhého dálkového ovldče Rychlý průvodce: Nstvte rozvržení systému po prvním zpnutí Zákldní konfigurce Rychlý průvodce: Jzyk / čs dtum Rychlý průvodce: Stndrdní Rychlý průvodce: Volitelné možnosti Rychlý průvodce: Výkony (měření energie) Ovládání prostorového vytápění Ovládání teplé užitkové vody Referenční příručk pro instlční techniky Tepelné čerpdlo země/vod Dikin Altherm

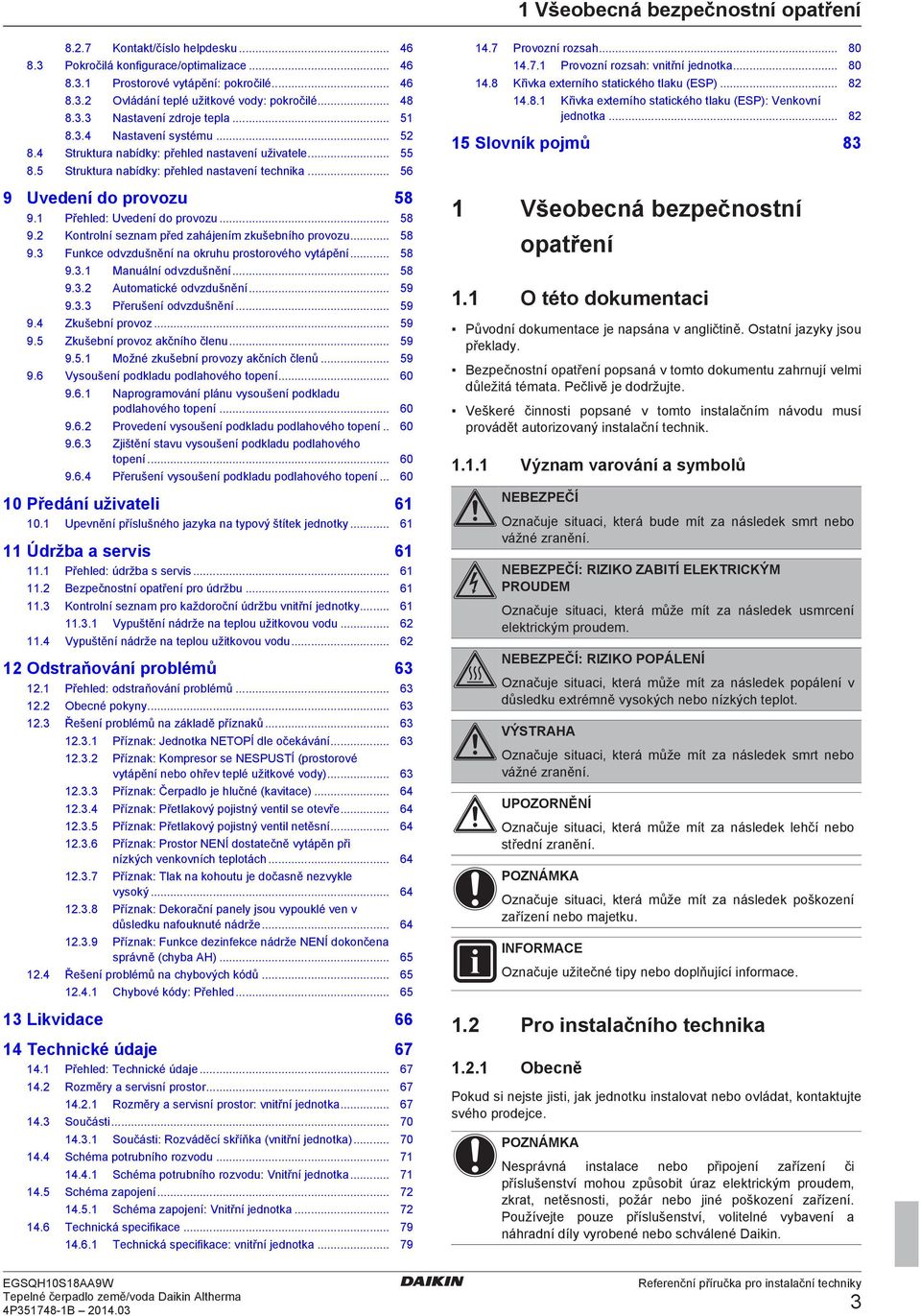

3 1 Všeoecná ezpečnostní optření 8..7 Kontkt/číslo helpdesku Pokročilá konfigurce/optimlizce Prostorové vytápění: pokročilé Ovládání teplé užitkové vody: pokročilé Nstvení zdroje tepl Nstvení systému Struktur nídky: přehled nstvení uživtele Struktur nídky: přehled nstvení technik Uvedení do provozu Přehled: Uvedení do provozu Kontrolní seznm před zhájením zkušeního provozu Funkce odvzdušnění n okruhu prostorového vytápění Mnuální odvzdušnění Automtické odvzdušnění Přerušení odvzdušnění Zkušení provoz Zkušení provoz kčního členu Možné zkušení provozy kčních členů Vysoušení podkldu podlhového topení Nprogrmování plánu vysoušení podkldu podlhového topení Provedení vysoušení podkldu podlhového topení Zjištění stvu vysoušení podkldu podlhového topení Přerušení vysoušení podkldu podlhového topení Předání uživteli Upevnění příslušného jzyk n typový štítek jednotky Údrž servis Přehled: údrž s servis Bezpečnostní optření pro údržu Kontrolní seznm pro kždoroční údržu vnitřní jednotky Vypuštění nádrže n teplou užitkovou vodu Vypuštění nádrže n teplou užitkovou vodu Odstrňování prolémů Přehled: odstrňování prolémů Oecné pokyny Řešení prolémů n zákldě příznků Příznk: Jednotk NETOPÍ dle očekávání Příznk: Kompresor se NESPUSTÍ (prostorové vytápění neo ohřev teplé užitkové vody) Příznk: Čerpdlo je hlučné (kvitce) Příznk: Přetlkový pojistný ventil se otevře Příznk: Přetlkový pojistný ventil netěsní Příznk: Prostor NENÍ dosttečně vytápěn při nízkých venkovních teplotách Příznk: Tlk n kohoutu je dočsně nezvykle vysoký Příznk: Dekorční pnely jsou vypouklé ven v důsledku nfouknuté nádrže Příznk: Funkce dezinfekce nádrže NENÍ dokončen správně (chy AH) Řešení prolémů n chyových kódů Chyové kódy: Přehled Likvidce Technické údje Přehled: Technické údje Rozměry servisní prostor Rozměry servisní prostor: vnitřní jednotk Součásti Součásti: Rozváděcí skříňk (vnitřní jednotk) Schém potruního rozvodu Schém potruního rozvodu: Vnitřní jednotk Schém zpojení Schém zpojení: Vnitřní jednotk Technická specifikce Technická specifikce: vnitřní jednotk Provozní rozsh Provozní rozsh: vnitřní jednotk Křivk externího sttického tlku (ESP) Křivk externího sttického tlku (ESP): Venkovní jednotk Slovník pojmů 83 1 Všeoecná ezpečnostní optření 1.1 O této dokumentci Původní dokumentce je npsán v ngličtině. Osttní jzyky jsou překldy. Bezpečnostní optření popsná v tomto dokumentu zhrnují velmi důležitá témt. Pečlivě je dodržujte. Veškeré činnosti popsné v tomto instlčním návodu musí provádět utorizovný instlční technik Význm vrování symolů NEBEZPEČÍ Oznčuje situci, která ude mít z následek smrt neo vážné zrnění. NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM Oznčuje situci, která může mít z následek usmrcení elektrickým proudem. NEBEZPEČÍ: RIZIKO POPÁLENÍ Oznčuje situci, která může mít z následek popálení v důsledku extrémně vysokých neo nízkých teplot. VÝSTRAHA Oznčuje situci, která může mít z následek smrt neo vážné zrnění. UPOZORNĚNÍ Oznčuje situci, která může mít z následek lehčí neo střední zrnění. Oznčuje situci, která může mít z následek poškození zřízení neo mjetku. Oznčuje užitečné tipy neo doplňující informce. 1. Pro instlčního technik 1..1 Oecně Pokud si nejste jisti, jk jednotku instlovt neo ovládt, kontktujte svého prodejce. Nesprávná instlce neo připojení zřízení či příslušenství mohou způsoit úrz elektrickým proudem, zkrt, netěsnosti, požár neo jiné poškození zřízení. Používejte pouze příslušenství, volitelné vyvení náhrdní díly vyroené neo schválené Dikin. Tepelné čerpdlo země/vod Dikin Altherm Referenční příručk pro instlční techniky 3

4 1 Všeoecná ezpečnostní optření VÝSTRAHA Ujistěte se, že instlce, zkoušení použité mteriály odpovídjí pltným předpisům (nd pokyny popsnými v dokumentci Dikin). UPOZORNĚNÍ Používejte dekvátní osoní ochrnné pomůcky (ochrnné rukvice, ezpečnostní rýle, ) při instlci, údržě neo provádění servisu systému. VÝSTRAHA Roztrhněte vyhoďte plstové oly, y si s nimi nikdo, zvláště děti, nehrál. Možné riziko: udušení. NEBEZPEČÍ: RIZIKO POPÁLENÍ NEDOTÝKEJTE se rozvodů chldiv, vody ni vnitřních součástí ěhem ezprostředně po ukončení provozu. Mohou ýt příliš horké neo studené. Poskytněte dosttek čsu, y se u nich vyrovnl normální teplot. Pokud se jich musíte dotknout, používejte ochrnné rukvice. NEDOTÝKEJTE se náhodně uniklého chldiv přímo. Proveďte přiměřená optření, y mlá zvířt nemohl jednotku použít jko svůj úkryt. Mlá zvířt mohou svým dotykem s elektrickými částmi způsoit poruchu, kouř neo požár. N horní strnu (horní desku) jednotky NEPOKLÁDEJTE žádné předměty ni přístroje. N horní strnu jednotky NESEDEJTE, NEVYLÉZEJTE, ni NESTOUPEJTE. Dle pltných předpisů může ýt nutné k výroku zvést knihu záznmů oshující lespoň následující položky: informce o údržě, oprvách, výsledky zkoušek, dou pohotovostního režimu, N přístupném místě musí ýt tké u systému uvedeny následující informce: pokyny pro vypnutí systému v přípdě nouzového stvu název dres hsičské stnice, policie nemocnice název, dres telefonní čísl nonstop servisu. Pro tuto knihu záznmů poskytuje v Evropě nezytné pokyny norm EN Místo instlce Kolem jednotky ponechte dosttečný prostor pro účely servisu zjištění potřeného oěhu vzduchu. Ujistěte se, že místo instlce vydrží hmotnost jednotky virce. Ujistěte se, že je olst doře větrná. Jednotk musí ýt vodorovná. Ujistěte se, že je podlh, n které ude jednotk stát, rovná. Jednotku NEINSTALUJTE n míst s následujícími vlstnostmi: Potenciálně výušné ovzduší. V místech, kde je instlováno vyvení, jež vydává elektromgnetické vlnění. Elektromgnetické vlny y mohly rušit řídicí systém způsoit poruchu funkce zřízení. V místech, kde hrozí neezpečí požáru v důsledku úniku hořlvých plynů (příkld: ředidlo neo enzín), kde se nchází uhlíková vlákn, hořlvý prch. Referenční příručk pro instlční techniky 4 V místech, kde vznikjí korozívní plyny (npříkld oxid siřičitý neo sírový). Koroze měděného potruí neo spájených dílů y mohl způsoit únik chldiv Chldivo Ujistěte se, že potruí rozvodu chldiv splňuje veškeré pltné předpisy. V Evropě se toto řídí normou EN378. Ujistěte se, že potruí n místě instlce přípojky nejsou vystveny nmáhání. VÝSTRAHA Během zkoušek NIKDY netlkujte zřízení pomocí vyššího tlku než je mximální přípustný tlk (viz typový štítek n jednotce). VÝSTRAHA Dávejte pozor n možné riziko požáru v přípdě úniku chldiv. Pokud dojde k úniku chldiv, ihned proveďte odvětrání místnosti. Možná rizik: Ndměrné koncentrce chldiv v ovzduší v uzvřené místnosti může vést k nedosttku kyslíku. Pokud se chldivo dostne do styku s ohněm, může vznikt jedovtý plyn. VÝSTRAHA Vždy chldivo zchyťte. NEVYPOUŠTĚJTE je přímo do prostředí. Použijte podtlkové čerpdlo pro odsátí instlce. Po připojení veškerého potruí proveďte zkoušku těsnosti. Ke zkoušce těsnosti použijte dusík. Chldivo nelze doplňovt, dokud není dokončeno zpojení veškerých elektrických vedení. Chldivo lze doplňovt ž po provedení zkoušky těsnosti po vkuování potruí. Při doplňování systému je tře dát n to, y neylo nikdy překročené mximální množství náplně, y nevznikly rázy v kplině. Když chcete otevřít systém chldiv, musí ýt s chldivem mnipulováno podle pltné legisltivy. Ay se zránilo poruše kompresoru, neplňte více chldiv než je stnovené množství. V přípdě, že je doplnění chldiv zpotřeí, zkontrolujte typový štítek jednotky. Je n něm uveden typ chldiv potřené množství náplně. Jednotk je z výroy nplněn chldivem v závislosti n rozměru délce potruí mohou některé systémy vyždovt dodtečnou náplň chldiv. Používejte výhrdně nástroje pro typ chldiv použitý v tomto systému, y se zjistil odolnost vůči tlku zránilo se vniknutí cizích látek do systému. Tepelné čerpdlo země/vod Dikin Altherm

5 1 Všeoecná ezpečnostní optření Nplňte kplné chldivo následujícím způsoem: Jestliže Je přítomn přečerpávcí (sifonová) hdice (tj. láhev musí ýt oznčen hdice pro plnění kpliny připojen neo podoným textem). NENÍ přítomn přečerpávcí (sifonová) hdice Tlkové láhve s chldivem otevírejte pomlu. Pk Plnění provádějte s lhví ve svislé poloze. Plnění provádějte s lhví v orácené poloze. Chldivo doplňujte v kplné formě. Jeho přidání v plynném stvu může zránit normálnímu provozu. UPOZORNĚNÍ Po skončeném doplnění chldiv neo ěhem přestávek ihned uzvřete ventil nádrže s chldivem. Ponecháte li ventil otevřený, určité množství řádně nplněného chldiv může vytéci. Po zstvení jednotky lze doplnit dlší chldivo z jkéhokoliv zytkového tlku Solnk Pokud je to vhodné. Dlší informce o všem použití viz instlční návod neo referenční příručk pro instlčního technik. VÝSTRAHA Výěr solnky MUSÍ ýt v souldu s příslušnými předpisy. VÝSTRAHA Zjistěte náležitá ezpečnostní optření v přípdě úniku solnky. Jestliže dojde k úniku solnky, odvětrejte ihned celý prostor kontktujte svého místního prodejce. VÝSTRAHA Teplot okolí uvnitř jednotky může ýt mnohem vyšší než v pokoji, npř. 70 C. V přípdě úniku solnky mohou horké součásti uvnitř jednotky vytvořit neezpečnou situci. VÝSTRAHA Použití instlce MUSÍ splňovt ezpečnostní optření optření n ochrnu životního prostředí stnovená v příslušné legisltivě Vod Kvlit vody musí odpovídt směrnici EU 98/83 EC Elektrická instlce NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM Před sundáním krytu rozváděcí skříňky, před prováděním jkéhokoliv připojení neo před dotykem elektrických součástí vypněte přívod elektrické energie. Před prováděním servisu musí ýt přívod energie vypnut delší dou než 1 minutu změřte npětí n svorkách kondenzátorů hlvního okruhu neo elektrických součástech. Npětí MUSÍ ýt nižší než 50 V (stejn.) než se udete moci dotknout elektrických součástí. Umístění svorek nleznete n schémtu zpojení. NEDOTÝKEJTE se elektrických součástí mokrými prsty. NENECHÁVEJTE jednotku ez dozoru, když je demontovný servisní kryt. VÝSTRAHA Pokud tomu tk NENÍ z výroy, do pevných přívodů musí ýt instlován hlvní vypínč neo jiný prostředek k odpojení, vyvený možností odpojit všechny kontkty tk, y při přepětí ktegorie III došlo k úplnému odpojení. VÝSTRAHA Používejte VÝHRADNĚ měděné vodiče. Všechny vodiče místní instlce musí ýt zpojeny v souldu se schémtem zpojení, které je dodáváno s jednotkou. NIKDY kelové svzky nesvírejte ujistěte se, že kely nepřijdou do kontktu s potruím ostrými hrnmi. Zjistěte, y n svorkovnici nepůsoily žádné vnější síly. Musí ýt zpojeno uzemnění. NEUZEMŇUJTE jednotku k potruí užitkové vody, pohlcovči vlnových rázů ni k uzemnění telefonní linky. Nedokonlé uzemnění může způsoit úrz elektrickým proudem. Použijte smosttný elektrický ovod. NIKDY nepoužívejte elektrický ovod sdílený jiným zřízením. Ninstlujte poždovné pojistky neo smočinné jističe. Nezpomeňte ninstlovt ochrnu proti úniku. Pokud ji nepoužijete, může dojít k úrzu elektrickým proudem neo požáru. Při instlci ochrny proti zemnímu spojení dejte n to, y tto ochrn yl komptiilní s invertorem (odolnému proti vysokofrekvenčnímu elektrickému šumu), y nedocházelo ke zytečnému rozpojování této ochrny. Z důvodů zmezení rušení orzu neo vzniku šumu dejte n to, y yly npájecí kely veden ve vzdálenosti nejméně 1 metru od televizních rozhlsových přijímčů. V závislosti n délce rdiových vln může ýt vzdálenost 1 metru nedosttečná. VÝSTRAHA Po dokončení elektrického zpojení se ujistěte, zd jsou všechny elektrické součásti svorky uvnitř elektrické rozvodné skříňky ezpečně zpojeny. Před spuštěním jednotky se ujistěte, že jsou uzvřeny všechny kryty. Tepelné čerpdlo země/vod Dikin Altherm Referenční příručk pro instlční techniky 5

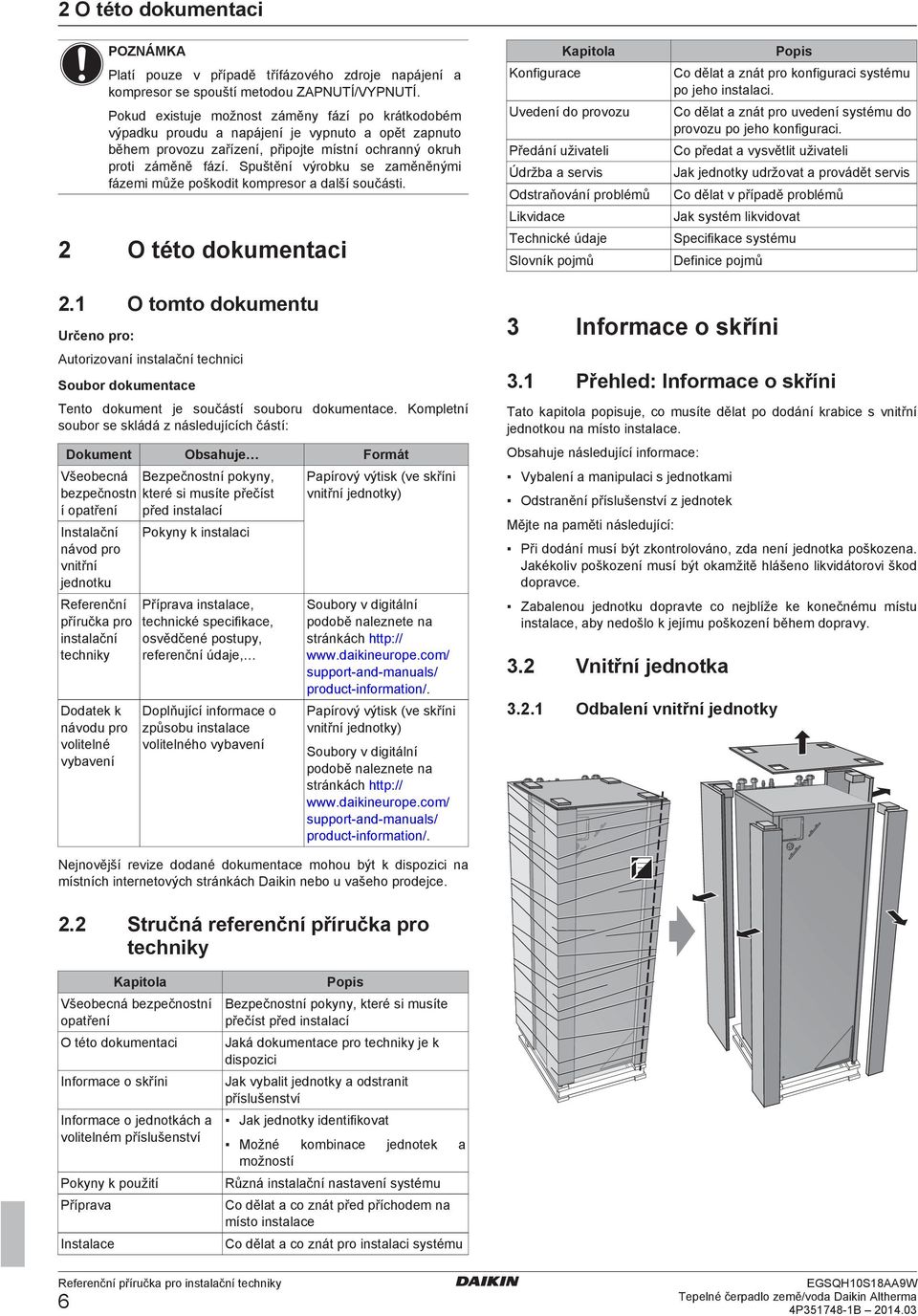

6 O této dokumentci Pltí pouze v přípdě třífázového zdroje npájení kompresor se spouští metodou ZAPNUTÍ/VYPNUTÍ. Pokud existuje možnost záměny fází po krátkodoém výpdku proudu npájení je vypnuto opět zpnuto ěhem provozu zřízení, připojte místní ochrnný okruh proti záměně fází. Spuštění výroku se změněnými fázemi může poškodit kompresor dlší součásti. O této dokumentci Kpitol Konfigurce Uvedení do provozu Předání uživteli Údrž servis Odstrňování prolémů Likvidce Technické údje Slovník pojmů Popis Co dělt znát pro konfigurci systému po jeho instlci. Co dělt znát pro uvedení systému do provozu po jeho konfigurci. Co předt vysvětlit uživteli Jk jednotky udržovt provádět servis Co dělt v přípdě prolémů Jk systém likvidovt Specifikce systému Definice pojmů.1 O tomto dokumentu Určeno pro: Autorizovní instlční technici Souor dokumentce Tento dokument je součástí souoru dokumentce. Kompletní souor se skládá z následujících částí: Dokument Oshuje Formát Všeoecná Bezpečnostní pokyny, ezpečnostn které si musíte přečíst í optření před instlcí Instlční návod pro vnitřní jednotku Referenční příručk pro instlční techniky Dodtek k návodu pro volitelné vyvení Pokyny k instlci Příprv instlce, technické specifikce, osvědčené postupy, referenční údje, Doplňující informce o způsou instlce volitelného vyvení Ppírový výtisk (ve skříni vnitřní jednotky) Souory v digitální podoě nleznete n stránkách support nd mnuls/ product informtion/. Ppírový výtisk (ve skříni vnitřní jednotky) Souory v digitální podoě nleznete n stránkách support nd mnuls/ product informtion/. 3 Informce o skříni 3.1 Přehled: Informce o skříni Tto kpitol popisuje, co musíte dělt po dodání krice s vnitřní jednotkou n místo instlce. Oshuje následující informce: Vylení mnipulci s jednotkmi Odstrnění příslušenství z jednotek Mějte n pměti následující: Při dodání musí ýt zkontrolováno, zd není jednotk poškozen. Jkékoliv poškození musí ýt okmžitě hlášeno likvidátorovi škod doprvce. Zlenou jednotku doprvte co nejlíže ke konečnému místu instlce, y nedošlo k jejímu poškození ěhem doprvy. 3. Vnitřní jednotk 3..1 Odlení vnitřní jednotky Nejnovější revize dodné dokumentce mohou ýt k dispozici n místních internetových stránkách Dikin neo u všeho prodejce.. Stručná referenční příručk pro techniky Kpitol Všeoecná ezpečnostní optření O této dokumentci Informce o skříni Informce o jednotkách volitelném příslušenství Pokyny k použití Příprv Instlce Popis Bezpečnostní pokyny, které si musíte přečíst před instlcí Jká dokumentce pro techniky je k dispozici Jk vylit jednotky odstrnit příslušenství Jk jednotky identifikovt Možné komince jednotek možností Různá instlční nstvení systému Co dělt co znát před příchodem n místo instlce Co dělt co znát pro instlci systému Referenční příručk pro instlční techniky 6 Tepelné čerpdlo země/vod Dikin Altherm

7 4 Informce o jednotkách volitelném příslušenství 3.. Vyjmutí veškerého příslušenství z vnitřní jednotky 1 Vyšrouujte šrouy v horní části jednotky. Odstrňte přední pnel. 4. Oznčení Při instlci neo servisu několik jednotek njednou zjistěte, y NEDOŠLO k přehození servisních pnelů mezi různými modely x Identifikční štítek: Vnitřní jednotk Umístění Oznčení modelu Příkld: E GS Q H 10 S 18 AA 9W 3 Kód Odstrňte příslušenství. 1x e 1x c d e f g d 1x f 1x 4 c 1x 1x g 1x Všeoecná ezpečnostní optření Dodtek k návodu pro volitelné vyvení Instlční návod Návod k osluze Dálkový venkovní snímč Kryt souprvy dálkového ovldče Vícejzyčný štítek pro oznčení fluorovných skleníkových plynů Znovu nmontujte přední pnel. Popis E Evropský model GS Tepelné čerpdlo země/vod Q Chldivo R410A H Pouze topení 10 Tříd výkonu: 10 kw S Mteriál integrovné nádrže: Nerezová ocel 18 Ojem integrovné nádrže: 180 l AA Řd 9W Model se záložním ohřívčem: 9W 4.3 Možné volitelné možnosti pro vnitřní jednotku Dálkový ovldč (EKRUCBL*) Dálkový ovldč možný doplňkový dálkový ovldč jsou k dispozici jko volitelná možnost. Doplňkový dálkový ovldč může ýt připojen: 4 Informce o jednotkách volitelném příslušenství Ay ylo zjištěno: ovládání v lízkosti vnitřní jednotky, funkce pokojového termosttu v hlvním prostoru k vytápění. Jk získt ovldč oshující dlší jzyky. 4.1 Přehled: Informce o jednotkách volitelném příslušenství Tto kpitol oshuje informce o: Identifikci vnitřní jednotky Montáži volitelných možností n vnitřní jednotku K dispozici jsou následující dálkové ovldče: EKRUCBL1 oshuje následující jzyky: němčinu, frncouzštinu, holndštinu, itlštinu. EKRUCBL oshuje následující jzyky: ngličtinu, švédštinu, norštinu, finštinu. EKRUCBL3 oshuje následující jzyky: ngličtinu, špnělštinu, řečtinu, portuglštinu. EKRUCBL4 oshuje následující jzyky: ngličtinu, turečtinu, polštinu, rumunštinu. EKRUCBL5 oshuje následující jzyky: němčinu, češtinu, slovinštinu, slovenštinu. Tepelné čerpdlo země/vod Dikin Altherm 4P B Referenční příručk pro instlční techniky 7

8 5 Pokyny k použití EKRUCBL6 oshuje následující jzyky: ngličtinu, chorvtštinu, mďrštinu, estonštinu. EKRUCBL7 oshuje následující jzyky: ngličtinu, němčinu, ruštinu, dánštinu. Jzyky mohou ýt n dálkové ovládání nhrány pomocí počítčového softwru neo zkopírovány z jednoho dálkového ovldče do druhého. Návod k instlci, viz "7.6.6 Připojení dálkového ovldče" n stránce 3. Pokojový termostt (EKRTWA, EKRTR1) K vnitřní jednotce můžete připojit volitelný pokojový termostt. Tento termostt může ýt npevno zpojený (EKRTWA) neo ezdrátový (EKRTR1). Pokyny k instlci viz instlční návod pro pokojový termostt dodtek k návodu pro volitelné vyvení. Dálkový snímč pro ezdrátový termostt (EKRTETS) Bezdrátový vnitřní teplotní snímč (EKRTETS) můžete použít pouze v kominci s ezdrátovým termosttem (EKRTR1). Pokyny k instlci viz instlční návod pro pokojový termostt dodtek k návodu pro volitelné vyvení. Digitální I/O krt (EKRP1HB) Digitální I/O krt je nutná k zjištění následujících signálů: Výstup lrmu Zpínání/vypínání výstupu prostorového vytápění Přepínání n externí zdroj tepl Pokyny k instlci viz instlční návod pro digitální I/O krtu dodtek k návodu pro volitelné vyvení. Krt poždvků (EKRP1AHTA) Ay ylo možné kontrolovt spotřeu energie šetřit jí pomocí digitálních vstupů, musíte ninstlovt krtu poždvků. Pokyny k instlci viz instlční návod pro krtu poždvků dodtek k návodu pro volitelné vyvení. Dálkový vnitřní snímč (KRCS01 1) Jko výchozí možnost ude snímč vnitřního dálkového ovldče používán jko snímč pokojové teploty. Jko volitelná možnost může ýt dálkový vnitřní snímč ninstlován, y měřil pokojovou teplotu n jiném místě. Pokyny k instlci viz instlční návod pro dálkový vnitřní snímč dodtek k návodu pro volitelné vyvení. Dálkový vnitřní snímč může ýt použit pouze v přípdě, že je dálkový ovldč nkonfigurován jko pokojový termostt. Kel pro připojení tlkového spínče solnky (EKGSCONBP1) V závislosti n pltných předpisech může ýt nutné instlovt tlkový spínč solnky (místní dodávk). Pro připojení tlkového spínče solnky k jednotce můžete použít kel pro připojení tlkového spínče solnky. Pokyny k instlci nleznete v instlčním návodu kelu pro připojení tlkového spínče solnky. Dikin doporučuje použít mechnický tlkový spínč solnky. V přípdě použití elektrického tlkového spínče solnky y mohly kpcitní proudy rušit chod spínče způsoit chyu jednotky. 5 Pokyny k použití 5.1 Přehled: Pokyny k použití Účelem pokynů k použití je poskytnout přehled o možnostech systému tepelného čerpdl Dikin. Orázky uvedené v těchto pokynech k použití slouží pouze jko ukázk NIKOLIV jko podroná hydrulická schémt. Podroné rozměry hydruliky vyvážení NENÍ znázorněno. Z ty nese odpovědnost technik provádějící instlci. Více informcí o nstvení konfigurce k optimlizci provozu tepelného čerpdl nleznete v kpitole "8 Konfigurce" n stránce 35. Funkce měření energie NENÍ použitelná /neo NENÍ pltná pro tuto jednotku, pokud je hodnot vypočítán jednotkou. Pokud jsou použity externí měřiče, je zorzení měření energie pltné. Tto kpitol oshuje pokyny k použití pro: Nstvení systému prostorového vytápění Nstvení pomocného zdroje tepl pro prostorové vytápění Nstvení teploty v nádrži teplé užitkové vody Nstvení měření energie Nstvení měření spotřey energie Nstvení externího snímče teploty PC konfigurátor (EKPCCAB) Počítčový kel umožňuje připojit rozváděcí skříňku vnitřní jednotky k počítči. Poskytuje možnost nhrát n dálkový ovldč souory v různých jzycích vnitřní prmetry n vnitřní jednotku. Pro zjištění dostupných jzykových souorů kontktujte svého místního prodejce. Softwre odpovídjící provozní pokyny jsou k dispozici n stránkách nd mnuls/ softwre downlods/. Pokyny k instlci viz instlční návod pro PC kel "8 Konfigurce" n stránce 35. Referenční příručk pro instlční techniky 8 Tepelné čerpdlo země/vod Dikin Altherm

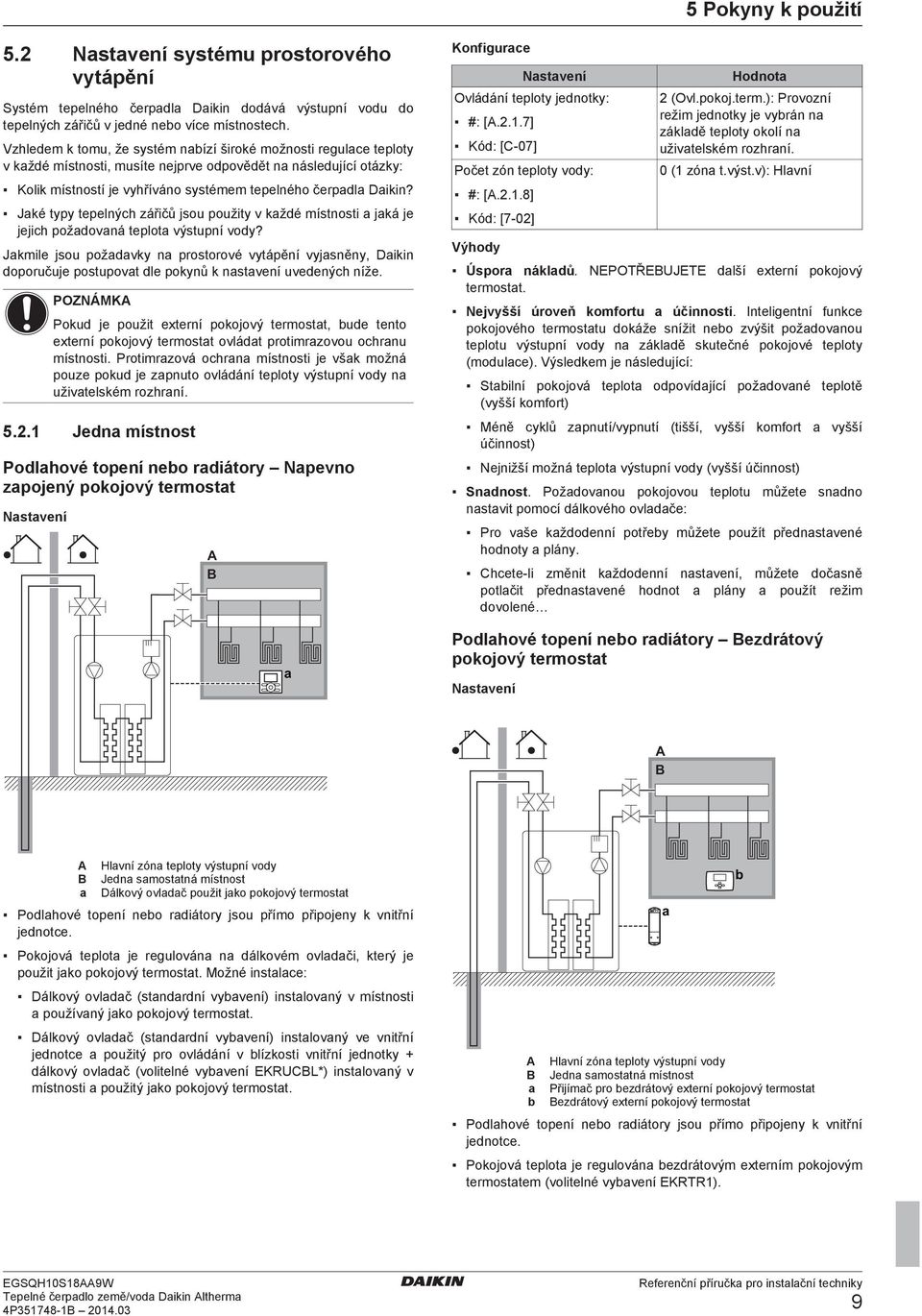

9 5 Pokyny k použití 5. Nstvení systému prostorového vytápění Systém tepelného čerpdl Dikin dodává výstupní vodu do tepelných zářičů v jedné neo více místnostech. Vzhledem k tomu, že systém nízí široké možnosti regulce teploty v kždé místnosti, musíte nejprve odpovědět n následující otázky: Kolik místností je vyhříváno systémem tepelného čerpdl Dikin? Jké typy tepelných zářičů jsou použity v kždé místnosti jká je jejich poždovná teplot výstupní vody? Jkmile jsou poždvky n prostorové vytápění vyjsněny, Dikin doporučuje postupovt dle pokynů k nstvení uvedených níže. Pokud je použit externí pokojový termostt, ude tento externí pokojový termostt ovládt protimrzovou ochrnu místnosti. Protimrzová ochrn místnosti je všk možná pouze pokud je zpnuto ovládání teploty výstupní vody n uživtelském rozhrní Jedn místnost Podlhové topení neo rdiátory Npevno zpojený pokojový termostt Nstvení A B Konfigurce Nstvení Ovládání teploty jednotky: #: [A..1.7] Kód: [C 07] Počet zón teploty vody: #: [A..1.8] Kód: [7 0] Výhody Hodnot (Ovl.pokoj.term.): Provozní režim jednotky je vyrán n zákldě teploty okolí n uživtelském rozhrní. 0 (1 zón t.výst.v): Hlvní Úspor nákldů. NEPOTŘEBUJETE dlší externí pokojový termostt. Nejvyšší úroveň komfortu účinnosti. Inteligentní funkce pokojového termosttu dokáže snížit neo zvýšit poždovnou teplotu výstupní vody n zákldě skutečné pokojové teploty (modulce). Výsledkem je následující: Stilní pokojová teplot odpovídjící poždovné teplotě (vyšší komfort) Méně cyklů zpnutí/vypnutí (tišší, vyšší komfort vyšší účinnost) Nejnižší možná teplot výstupní vody (vyšší účinnost) Sndnost. Poždovnou pokojovou teplotu můžete sndno nstvit pomocí dálkového ovldče: Pro vše kždodenní potřey můžete použít přednstvené hodnoty plány. Chcete li změnit kždodenní nstvení, můžete dočsně potlčit přednstvené hodnot plány použít režim dovolené Podlhové topení neo rdiátory Bezdrátový pokojový termostt Nstvení A B A B Hlvní zón teploty výstupní vody Jedn smosttná místnost Dálkový ovldč použit jko pokojový termostt Podlhové topení neo rdiátory jsou přímo připojeny k vnitřní jednotce. Pokojová teplot je regulován n dálkovém ovldči, který je použit jko pokojový termostt. Možné instlce: Dálkový ovldč (stndrdní vyvení) instlovný v místnosti používný jko pokojový termostt. Dálkový ovldč (stndrdní vyvení) instlovný ve vnitřní jednotce použitý pro ovládání v lízkosti vnitřní jednotky + dálkový ovldč (volitelné vyvení EKRUCBL*) instlovný v místnosti použitý jko pokojový termostt. A B Hlvní zón teploty výstupní vody Jedn smosttná místnost Přijímč pro ezdrátový externí pokojový termostt Bezdrátový externí pokojový termostt Podlhové topení neo rdiátory jsou přímo připojeny k vnitřní jednotce. Pokojová teplot je regulován ezdrátovým externím pokojovým termosttem (volitelné vyvení EKRTR1). Tepelné čerpdlo země/vod Dikin Altherm Referenční příručk pro instlční techniky 9

10 5 Pokyny k použití Konfigurce Konfigurce Nstvení Ovládání teploty jednotky: #: [A..1.7] Kód: [C 07] Počet zón teploty vody: Hodnot 1 (Ov.ext.po.term): Provozní režim jednotky je vyrán podle externího termosttu. 0 (1 zón t.výst.v): Hlvní Nstvení Ovládání teploty jednotky: #: [A..1.7] Kód: [C 07] Počet zón teploty vody: Hodnot 1 (Ov.ext.po.term): Provozní režim jednotky je vyrán podle externího termosttu. 0 (1 zón t.výst.v): Hlvní #: [A..1.8] #: [A..1.8] Kód: [7 0] Externí pokojový termostt pro hlvní zónu: #: [A...4] Kód: [C 05] 1 (Termo ZAP/VYP): Pokud použitý externí pokojový termostt neo konvektor tepelného čerpdl může pouze odeslt stv termosttu ZAPNUTO/VYPNUTO. Kód: [7 0] Externí pokojový termostt pro hlvní zónu: #: [A...4] Kód: [C 05] 1 (Termo ZAP/VYP): Pokud použitý externí pokojový termostt neo konvektor tepelného čerpdl může pouze odeslt stv termosttu zpnuto/ vypnuto. Výhody Bezdrátový. Externí pokojový termostt Dikin je k dispozici v ezdrátové verzi. Účinnost. I když externí pokojový termostt pouze vysílá signály pro zpnutí vypnutí, je speciálně nvržen pro systém tepelného čerpdl. Konvektory pro tepelná čerpdl Nstvení A B Výhody Účinnost. Optimální účinnost vzhledem k funkci mezičlánku. Stylový. 5.. Více místností Jedn zón teploty výstupní vody Pokud je zpotřeí pouze jedn zón teploty výstupní vody, protože je konstrukční teplot výstupní vody všech tepelných zářičů stejná, NEPOTŘEBUJETE stnici směšovcích ventilů (úspor nákldů). Příkld: Jestliže je systém tepelného čerpdl používán pro vyhřívání jednoho podlhového systému, kdy všechny místnosti mjí stejné tepelné zářiče. Podlhové topení neo rdiátory Termosttické ventily Pokud vyhříváte místnosti s podlhovým topením neo rdiátory, je velmi ěžným způsoem regulovt teplotu v hlvní místnosti pomocí termosttu (z ten může sloužit dálkové ovládání neo se může jednt o externí pokojový termostt), ztímco osttní místnosti jsou regulovány tkzvnými termosttickými ventily, které se otevírjí neo zvírjí v závislosti n pokojové teplotě. Nstvení A B C A B Hlvní zón teploty výstupní vody Jedn smosttná místnost Dálkový ovldč konvektorů tepelného čerpdl Konvektory tepelného čerpdl jsou přímo připojeny k vnitřní jednotce. Poždovná pokojová teplot je nstven pomocí dálkového ovldče n konvektorech tepelného čerpdl. Signál poždvku n prostorové vytápění je odeslán do jednoho digitálního vstupu vnitřní jednotky (XM/1 XM/4). Signál režimu prostorového vytápění/chlzení je odeslán do konvektorů tepelného čerpdl jedním digitálním výstupem n vnitřní jednotce (XM/33 XM/34). T Při použití více konvektorů tepelného čerpdl se ujistěte, že kždý přijímá infrčervený signál z dálkového ovldče pro konvektory. A Hlvní zón teploty výstupní vody B Místnost 1 C Místnost Dálkový ovldč Podlhové topení v hlvní místnosti je přímo npojeno k vnitřní jednotce. Referenční příručk pro instlční techniky 10 Tepelné čerpdlo země/vod Dikin Altherm

11 5 Pokyny k použití Pokojová teplot v hlvní místnosti je regulován n dálkovém ovldči, který je použit jko termostt. Termosttický ventil je instlován před podlhové topení ve všech osttních místnostech. Konfigurce Pmtujte n situce, kdy hlvní místnost může ýt vytápěn jiným zdrojem tepl. Příkld: krová kmn. Nstvení Ovládání teploty jednotky: #: [A..1.7] Kód: [C 07] Počet zón teploty vody: #: [A..1.8] Kód: [7 0] Hodnot (Ovl.pokoj.term.): Provozní režim jednotky je vyrán n zákldě teploty okolí n dálkovém ovldči. 0 (1 zón t.výst.v): Hlvní Konfigurce Nstvení Ovládání teploty jednotky: #: [A..1.7] Kód: [C 07] Počet zón teploty vody: #: [A..1.8] Kód: [7 0] Výhody Hodnot 1 (Ov.ext.po.term): Provozní režim jednotky je vyrán podle externího termosttu. 0 (1 zón t.výst.v): Hlvní V porovnání s podlhovým topením neo rdiátory v jedné místnosti: Komfort. Pro kždou místnost můžete pomocí pokojových termosttů nstvit poždovnou pokojovou teplotu, včetně plánů. Konvektory tepelného čerpdl Nstvení Výhody Úspor nákldů. Sndnost. Stejná instlce jko pro jednu místnost, le s termosttickými ventily. Podlhové topení neo rdiátory Více externích pokojových termosttů A B C Nstvení A B M1 C M A Hlvní zón teploty výstupní vody B Místnost 1 C Místnost Externí pokojový termostt Otokový ventil Pro kždou místnost je instlován uzvírcí ventil (místní dodávk), y se zránilo přívodu výstupní vody, pokud není poždvek n topení. Otokový ventil musí ýt instlován, y yl umožněn recirkulce vody při uzvření všech uzvírcích ventilů. O režimu prostorového vytápění/chlzení rozhoduje dálkový ovldč připojený k vnitřní jednotce. Pmtujte, že provozní režim n kždém pokojovém termosttu musí ýt nstven tk, y odpovídl vnitřní jednotce. Pokojové termostty jsou připojeny k uzvírcím ventilům, všk NEMUSÍ ýt připojeny k vnitřní jednotce. Vnitřní jednotk ude vždy přivádět výstupní vodu, s možností nprogrmovt plán výstupní vody. A Hlvní zón teploty výstupní vody B Místnost 1 C Místnost Dálkový ovldč konvektorů tepelného čerpdl Poždovná pokojová teplot je nstven pomocí dálkového ovldče n konvektorech tepelného čerpdl. O režimu prostorového vytápění/chlzení rozhoduje dálkový ovldč připojený k vnitřní jednotce. Signály poždvku n topení kždého konvektoru tepelného čerpdl jsou prlelně připojeny k digitálnímu vstupu vnitřní jednotky (XM/1 XM/4). Vnitřní jednotk ude zásoovt výstupní vodou o dné teplotě pouze v přípdě skutečného poždvku. Konfigurce Ke zvýšení komfortu výkonu společnost Dikin doporučuje instlovt souprvu ventilů EKVKHPC n kždý konvektor tepelného čerpdl. Nstvení Ovládání teploty jednotky: #: [A..1.7] Kód: [C 07] Počet zón teploty vody: #: [A..1.8] Kód: [7 0] Hodnot 1 (Ov.ext.po.term): Provozní režim jednotky je vyrán podle externího termosttu. 0 (1 zón t.výst.v): Hlvní Tepelné čerpdlo země/vod Dikin Altherm Referenční příručk pro instlční techniky 11

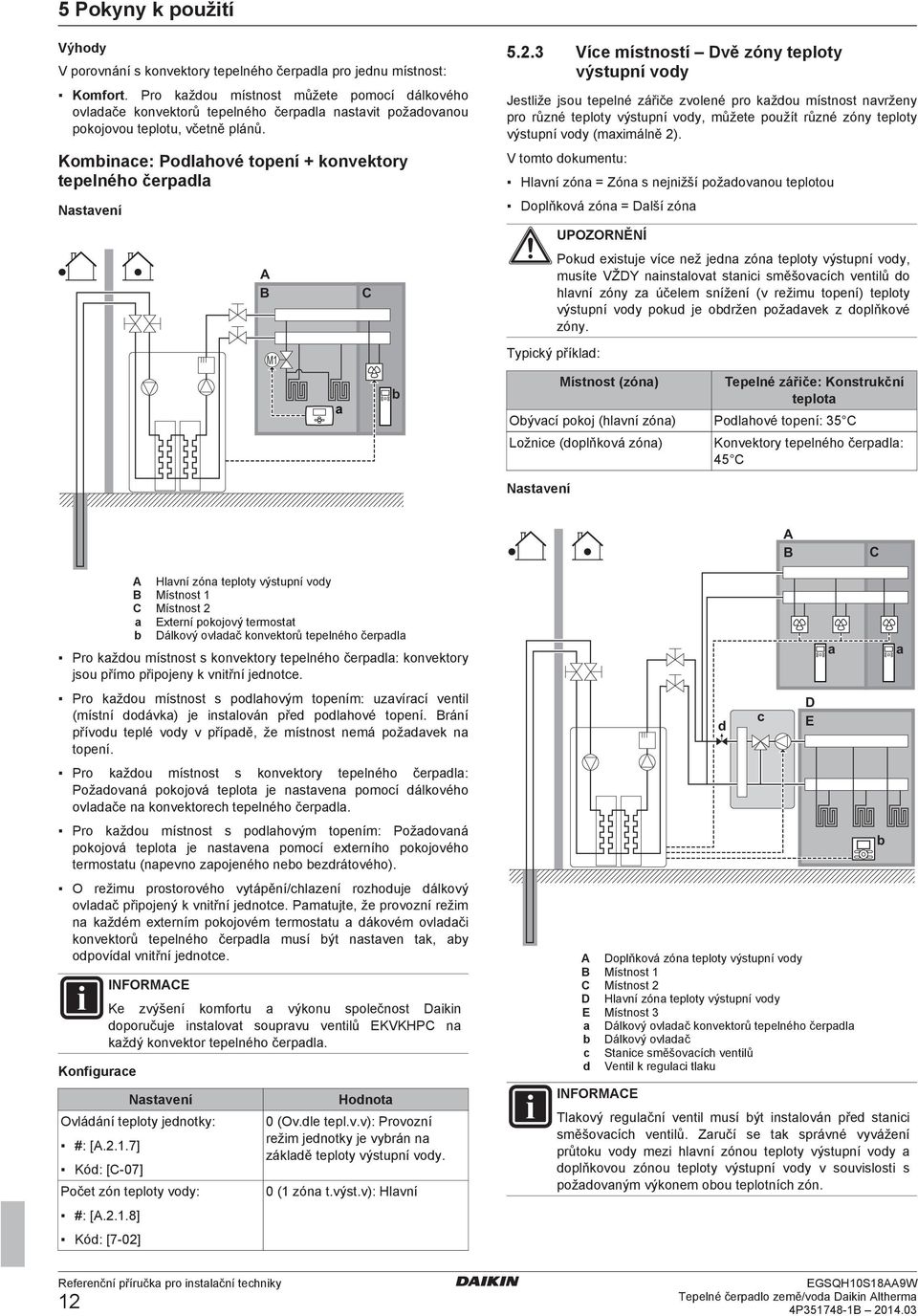

12 5 Pokyny k použití Výhody V porovnání s konvektory tepelného čerpdl pro jednu místnost: Komfort. Pro kždou místnost můžete pomocí dálkového ovldče konvektorů tepelného čerpdl nstvit poždovnou pokojovou teplotu, včetně plánů. Komince: Podlhové topení + konvektory tepelného čerpdl Nstvení A B M1 C 5..3 Více místností Dvě zóny teploty výstupní vody Jestliže jsou tepelné zářiče zvolené pro kždou místnost nvrženy pro různé teploty výstupní vody, můžete použít různé zóny teploty výstupní vody (mximálně ). V tomto dokumentu: Hlvní zón = Zón s nejnižší poždovnou teplotou Doplňková zón = Dlší zón UPOZORNĚNÍ Pokud existuje více než jedn zón teploty výstupní vody, musíte VŽDY ninstlovt stnici směšovcích ventilů do hlvní zóny z účelem snížení (v režimu topení) teploty výstupní vody pokud je održen poždvek z doplňkové zóny. Typický příkld: Místnost (zón) Tepelné zářiče: Konstrukční teplot Oývcí pokoj (hlvní zón) Podlhové topení: 35 C Ložnice (doplňková zón) Konvektory tepelného čerpdl: 45 C Nstvení A B C A Hlvní zón teploty výstupní vody B Místnost 1 C Místnost Externí pokojový termostt Dálkový ovldč konvektorů tepelného čerpdl Pro kždou místnost s konvektory tepelného čerpdl: konvektory jsou přímo připojeny k vnitřní jednotce. Pro kždou místnost s podlhovým topením: uzvírcí ventil (místní dodávk) je instlován před podlhové topení. Brání přívodu teplé vody v přípdě, že místnost nemá poždvek n topení. Pro kždou místnost s konvektory tepelného čerpdl: Poždovná pokojová teplot je nstven pomocí dálkového ovldče n konvektorech tepelného čerpdl. Pro kždou místnost s podlhovým topením: Poždovná pokojová teplot je nstven pomocí externího pokojového termosttu (npevno zpojeného neo ezdrátového). O režimu prostorového vytápění/chlzení rozhoduje dálkový ovldč připojený k vnitřní jednotce. Pmtujte, že provozní režim n kždém externím pokojovém termosttu dákovém ovldči konvektorů tepelného čerpdl musí ýt nstven tk, y odpovídl vnitřní jednotce. Konfigurce Ke zvýšení komfortu výkonu společnost Dikin doporučuje instlovt souprvu ventilů EKVKHPC n kždý konvektor tepelného čerpdl. Nstvení Ovládání teploty jednotky: #: [A..1.7] Kód: [C 07] Počet zón teploty vody: #: [A..1.8] Kód: [7 0] Hodnot 0 (Ov.dle tepl.v.v): Provozní režim jednotky je vyrán n zákldě teploty výstupní vody. 0 (1 zón t.výst.v): Hlvní d c D E A Doplňková zón teploty výstupní vody B Místnost 1 C Místnost D Hlvní zón teploty výstupní vody E Místnost 3 Dálkový ovldč konvektorů tepelného čerpdl Dálkový ovldč c Stnice směšovcích ventilů d Ventil k regulci tlku Tlkový regulční ventil musí ýt instlován před stnici směšovcích ventilů. Zručí se tk správné vyvážení průtoku vody mezi hlvní zónou teploty výstupní vody doplňkovou zónou teploty výstupní vody v souvislosti s poždovným výkonem oou teplotních zón. Referenční příručk pro instlční techniky 1 Tepelné čerpdlo země/vod Dikin Altherm

13 5 Pokyny k použití Pro hlvní zónu: Stnice směšovcích ventilů je instlován před podlhové topení. Čerpdlo stnice směšovcích ventilů je ovládáno signálem zpnutí/vypnutí vnitřní jednotky (XM/5 XM/7; signál uzvírcího ventilu s polohou normálně uzvřeno). Pokojová teplot je regulován n dálkovém ovldči, který je použit jko pokojový termostt. Pro doplňkovou zónu: Konvektory tepelného čerpdl jsou přímo připojeny k vnitřní jednotce. Poždovná pokojová teplot je nstven pomocí dálkového ovldče n konvektorech tepelného čerpdl pro kždou místnost. Signály poždvku n topení kždého konvektoru tepelného čerpdl jsou prlelně připojeny k digitálnímu vstupu vnitřní jednotky (XM/1 XM/4). Vnitřní jednotk ude zásoovt výstupní vodou o poždovné teplotě pouze v přípdě skutečného poždvku. O režimu prostorového vytápění/chlzení rozhoduje dálkový ovldč připojený k vnitřní jednotce. Pmtujte, že provozní režim n kždém dálkovém ovldči konvektorů tepelného čerpdl musí ýt nstven tk, y odpovídl vnitřní jednotce. Konfigurce Nstvení Ovládání teploty jednotky: #: [A..1.7] Kód: [C 07] Počet zón teploty vody: #: [A..1.8] Kód: [7 0] V přípdě konvektorů tepelného čerpdl: Externí pokojový termostt pro doplňkovou zónu: #: [A...5] Kód: [C 06] Výstup z uzvírcího ventilu N stnici směšovcích ventilů Hodnot (Ovl.pokoj.term.): Provozní režim jednotky je vyrán n zákldě teploty okolí n dálkovém ovldči. Poznámk: Hlvní místnost = dálkový ovldč použitý jko pokojový termostt Osttní místnosti = externí pokojový termostt 1 ( zóny t.výst.v): Hlvní + doplňková 1 (Termo ZAP/VYP): Pokud použitý externí pokojový termostt neo konvektor tepelného čerpdl může pouze odeslt stv termosttu zpnuto/ vypnuto. Nstven tk, y se řídil dle poždvku termosttu hlvní zóny. Nstvte poždovnou teplotu výstupní vody hlvní zóny. Účinnost. V závislosti n poždvku vnitřní jednotk zjišťuje různé teploty výstupní vody odpovídjící konstrukční teplotě různých tepelných zářičů. Podlhové topení má nejlepší účinnost se zřízením Altherm LT. 5.3 Nstvení pomocného zdroje tepl pro prostorové vytápění Prostorové vytápění může ýt prováděno pomocí: Vnitřní jednotky Pomocného kotle (místní dodávk) připojeného k systému Pokud pokojový termostt požduje topení, vnitřní jednotk neo pomocný kotel zhájí provoz v závislosti n venkovní teplotě (stv přepnutí n externí zdroj tepl). Při vydání povolení pro pomocný kotel ude prostorové vytápění pomocí vnitřní jednotky vypnuto. Dvojčinný (ivlentní) provoz je k dispozici pouze u prostorového vytápění, NIKOLI pro ohřev teplé užitkové vody. Teplá užitková vod je vždy ohříván pomocí nádrže TUV připojené k vnitřní jednotce. Nstvení Během provozu topení tepelného čerpdl je tepelné čerpdlo spuštěno z účelem dosáhnutí poždovné teploty nstvené n dálkovém ovldči. Je li ktivní režim provozu závisející n počsí, teplot vody se stnoví utomticky podle venkovní teploty. Během provozu topení pomocného kotle je kotel spuštěn z účelem dosáhnutí poždovné teploty nstvené n dálkovém ovldči pomocného kotle. Pomocný kotel zpojte do systému následujícím způsoem: c d e j i f g g f FHL1 h FHL FHL3 Výhody Komfort. Inteligentní funkce pokojového termosttu dokáže snížit neo zvýšit poždovnou teplotu výstupní vody n zákldě skutečné pokojové teploty (modulce). Komince těchto dvou systémů tepelných zářičů poskytuje vynikjící tepelný komfort podlhového vytápění rychlý ohřev konvektorů tepelného čerpdl (npř. oývcí pokoj = podlhové topení ložnice = konvektor (není zpotřeí nepřetržité vytápění)). c d e f g h i j FHL1...3 Vnitřní jednotk Tepelný výměník Záložní ohřívč Čerpdlo Uzvírcí ventil Zpětný ventil (místní dodávk) Uzvírcí ventil (místní dodávk) Kolektor (místní dodávk) Pomocný kotel (místní dodávk) Ventil Aqustt (místní dodávk) Podlhové topení Tepelné čerpdlo země/vod Dikin Altherm Referenční příručk pro instlční techniky 13

14 5 Pokyny k použití Ujistěte se, že pomocný kotel jeho zpojení do systému odpovídá pltné legisltivě. Společnost Dikin NENESE odpovědnost z následky chyné neo neezpečné instlce systému pomocného kotle. Následujícím způsoem s ujistěte, že teplot n zpětném vedení vody k tepelnému čerpdlu NEPŘEKRAČUJE 55 C: Nstvte poždovnou teplotu výstupní vody pomocí ovldče pomocného kotle n mximální teplotu 55 C. Ninstlujte ventil qustt do zpětné větve vody tepelného čerpdl. Nstvte ventil qustt tk, y se uzvřel při teplotě vyšší než 55 C otevřel při teplotě pod 55 C. Ninstlujte zpětné ventily. Ve vodním okruhu musí ýt zpojen jen jedn expnzní nádo. Vnitřní jednotk je již vyven předmontovnou expnzní nádoou. Ninstlujte digitální I/O krtu (volitelná EKRP1HB). Připojte X1 X (přepnutí n externí zdroj tepl) n krtě k termosttu pomocného kotle. Způso nstvení tepelných zářičů viz, "5. Nstvení systému prostorového vytápění" n stránce 9. Konfigurce Přes dálkový ovldč (rychlý průvodce): Nstvte jko externí zdroj tepl použití ivlentního systému. Nstvte ivlentní teplotu hysterezi. Ujistěte se, že hystereze ivlentního provozu má dosttečný rozdíl teplot k prevenci čstého přepínání mezi vnitřní jednotkou pomocným kotlem. Čsté přepínání může způsoit korozi pomocného kotle. Pro získání dlší informcí se orťte n výroce kotle. Ujistěte se, že pomocný kontkt má dosttečný rozdíl teplot neo čsovou prodlevu k prevenci čstého přepínání mezi vnitřní jednotkou pomocným kotlem. Pokud jko pomocný kontkt slouží termostt venkovní teploty, instlujte termostt do stínu tk, y NEBYL ovlivněn ni zpínán či vypínán v důsledku přímého slunečního záření. Čsté přepínání může způsoit korozi pomocného kotle. Pro získání dlší informcí se orťte n výroce kotle. 5.4 Nstvení teploty v nádrži teplé užitkové vody Rozvržení systému Integrovná nádrž TUV d e c M f g g FHL1 UI h FHL FHL3 Přepínání n externí zdroj tepl n zákldě rozhodnutí pomocného kontktu Možné pouze při řízení pomocí externího pokojového termosttu A při jedné zóně teploty výstupní vody (viz "5. Nstvení systému prostorového vytápění" n stránce 9). Pomocný kontkt může ýt: Termostt venkovní teploty Kontkt trifu elektrické energie Mnuálně ovládný kontkt Nstvení: Připojte následující místní zpojení: L H Com c d e f g h FHL1...3 UI Vnitřní jednotk Tepelný výměník Záložní ohřívč Čerpdlo Motorem ovládný 3cestný ventil Nádrž TUV Uzvírcí ventil Kolektor (místní dodávk) Podlhové topení Dálkový ovldč Indoor/Auto/Boiler A Indoor XM B TI X Y N B TI A H K1A KA Indoor Auto Boiler K1A KA K1A KA Vstup termosttu kotle Pomocný kontkt (normálně uzvřený) Pokojový termostt pro poždvek n topení (volitelné) Pomocné relé pro ktivci vnitřní jednotky (místní dodávk) Pomocné relé k ktivci kotle (místní dodávk) Vnitřní jednotk Automticky Kotel Referenční příručk pro instlční techniky 14 Tepelné čerpdlo země/vod Dikin Altherm

15 5 Pokyny k použití 5.4. Výěr poždovné teploty pro nádrž TUV Vod zdá ýt horká při teplotě 40 C. Proto je spotře TUV vždy vyjádřen jko ekvivlent ojemu teplé vody při teplotě 40 C. Můžete všk nstvit teplotu v nádrži TUV n vyšší teplotu (npříkld 53 C). T je pk smísen se studenou vodou (npříkld 15 C). Výěr ojemu poždovné teploty pro nádrž TUV se skládá z následujících kroků: 1 Stnovení spotřey TUV (ekvivlent ojemu teplé vody při teplotě 40 C). Stnovení ojemu poždovné teploty pro nádrž TUV. Možné ojemy nádrže TUV Typ Integrovná nádrž TUV Tipy pro úsporu energie 180 l Možné ojemy Jestliže se spotře TUV v různých dnech liší, můžete nprogrmovt týdenní plán s různými poždovnými teplotmi nádrže TUV pro kždý den. Čím nižší je teplot v nádrži TUV, tím úspornější je provoz. Tepelné čerpdlo smotné dokáže ohřát užitkovou vodu n mximální teplotu 55 C. Elektrické odporové vytápění integrovné v tepelném čerpdle může tuto teplotu zvýšit. Tto činnost všk spotřeovává více energie. Dikin doporučuje nstvit poždovnou teplotu v nádrži TUV nižší než 55 C, y se tento elektrický odporový článek nevyužívl. Když tepelné čerpdlo ohřívá teplou užitkovou vodu, nemůže zjišťovt prostorové vytápění. Pokud potřeujete zároveň teplou užitkovou vodu prostorové vytápění, společnost Dikin doporučuje ohřát teplou užitkovou vodu ěhem noci, kdy je nižší poždvek n prostorové vytápění. Stnovení spotřey TUV Odpovězte si n následující otázky vypočítejte spotřeu TUV (ekvivlent ojemu vody o teplotě 40 C) pomocí typických ojemů vody: Otázk Kolik sprchování je zpotřeí z den? Kolik koupelí je zpotřeí z den? Kolik vody je zpotřeí v kuchyňském dřezu z den? Je potře jkákoliv dlší teplá užitková vod? Typický ojem vody 1 sprchování = 10 min x 10 l/min = 100 l 1 koupel = 150 l 1 puštění vody do dřezu = min x 5 l/min = 10 l Příkld: Jestliže je spotře TUV pro rodinu (4 osoy) z den následující: 3 sprchování 1 koupel 3 použití vody v kuchyňském dřezu Pk spotře TUV = (3 100 l)+(1 150 l)+(3 10 l)= 480 l Stnovení ojemu poždovné teploty pro nádrž TUV V 1 V T T 1 Vzorec V =V 1 (40 T 1 )/(T T 1 ) Jestliže: V 1 = 480 l T = 54 C T 1 = 15 C Pk V = 307 l Příkld Spotře TUV (ekvivlent ojemu teplé vody při teplotě 40 C) Poždovný ojem nádrže TUV v přípdě jednorázového ohřevu Teplot v nádrži TUV Teplot studené vody Nstvení konfigurce nádrž TUV Při vysoké spotřeě TUV můžete ohřívt nádrž TUV několikrát ěhem dne. Pro ohřátí nádrže TUV n poždovnou teplotu můžete použít následující zdroje energie: Termodynmický cyklus tepelného čerpdl Elektrický záložní ohřívč Dlší informce o optimlizci spotřey energie pro ohřev teplé užitkové vody, viz "8 Konfigurce" n stránce Čerpdlo TUV pro okmžitou dodávku teplé vody Nstvení e f c d e f c d Nádrž TUV Čerpdlo TUV Sprch Studená vod Výstup teplé užitkové vody Oěhová přípojk Připojením čerpdl TUV může ýt n kohoutku okmžitě k dispozici teplá vod. Čerpdlo TUV instlce jsou záležitostí místní dodávky n odpovědnosti technik. Více informcí o připojení oěhové přípojky: viz "7 Instlce" n stránce 4. Konfigurce Dlší informce, viz "8 Konfigurce" n stránce 35. Pomocí dálkového ovldče můžete nprogrmovt plán ovládání čerpdl TUV. Více informcí viz uživtelská referenční příručk. Vzorec V 1 =V +V (T 40)/(40 T 1 ) Příkld Jestliže: V =180 l T = 54 C T 1 = 15 C Pk V 1 = 80 l Tepelné čerpdlo země/vod Dikin Altherm Referenční příručk pro instlční techniky 15

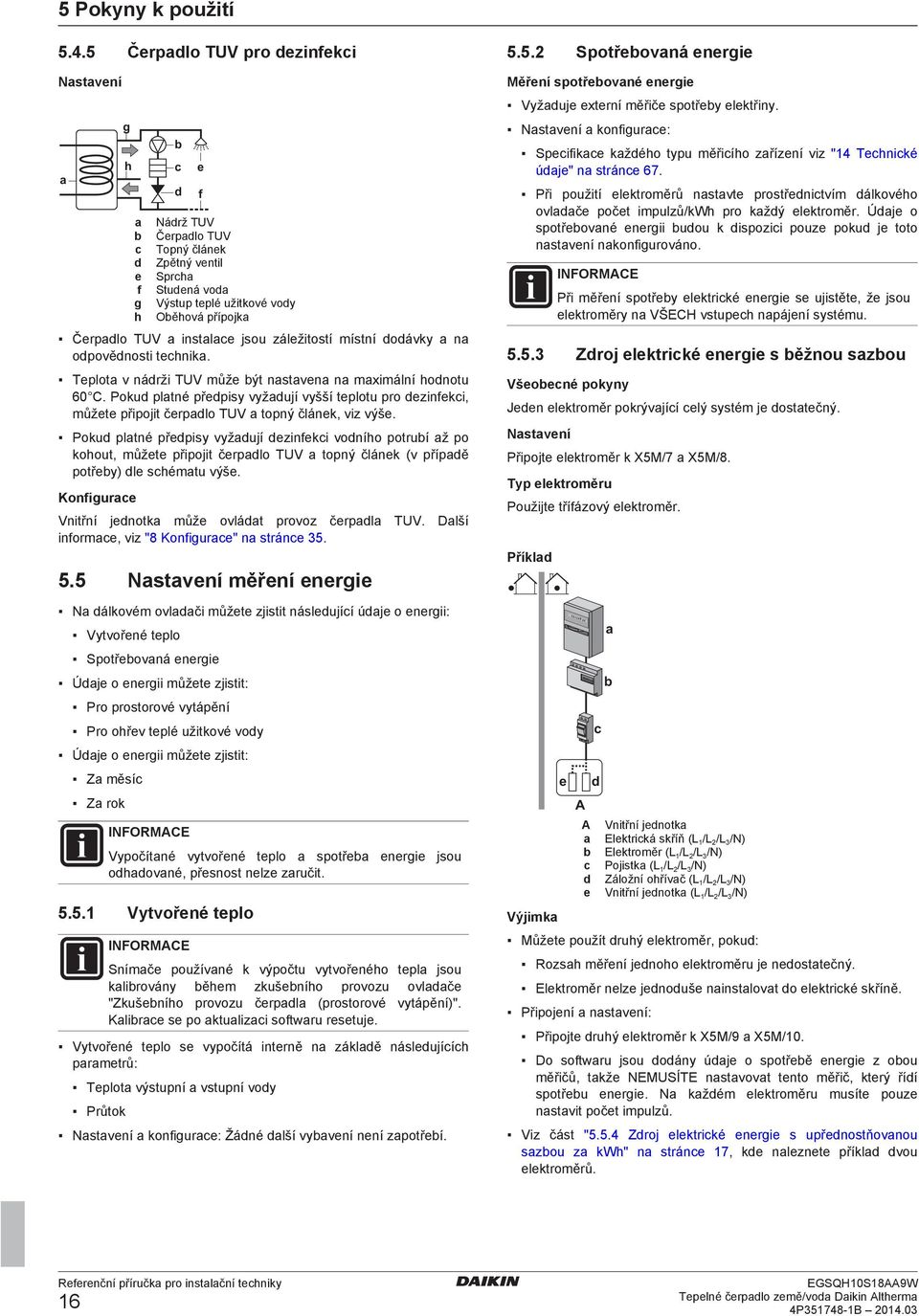

16 5 Pokyny k použití Čerpdlo TUV pro dezinfekci Nstvení g h c d e f g h c e d f Nádrž TUV Čerpdlo TUV Topný článek Zpětný ventil Sprch Studená vod Výstup teplé užitkové vody Oěhová přípojk Čerpdlo TUV instlce jsou záležitostí místní dodávky n odpovědnosti technik. Teplot v nádrži TUV může ýt nstven n mximální hodnotu 60 C. Pokud pltné předpisy vyždují vyšší teplotu pro dezinfekci, můžete připojit čerpdlo TUV topný článek, viz výše. Pokud pltné předpisy vyždují dezinfekci vodního potruí ž po kohout, můžete připojit čerpdlo TUV topný článek (v přípdě potřey) dle schémtu výše. Konfigurce Vnitřní jednotk může ovládt provoz čerpdl TUV. Dlší informce, viz "8 Konfigurce" n stránce Nstvení měření energie N dálkovém ovldči můžete zjistit následující údje o energii: Vytvořené teplo Spotřeovná energie Údje o energii můžete zjistit: Pro prostorové vytápění Pro ohřev teplé užitkové vody Údje o energii můžete zjistit: Z měsíc Z rok Vypočítné vytvořené teplo spotře energie jsou odhdovné, přesnost nelze zručit Vytvořené teplo Snímče používné k výpočtu vytvořeného tepl jsou klirovány ěhem zkušeního provozu ovldče "Zkušeního provozu čerpdl (prostorové vytápění)". Klirce se po ktulizci softwru resetuje. Vytvořené teplo se vypočítá interně n zákldě následujících prmetrů: Teplot výstupní vstupní vody Průtok Nstvení konfigurce: Žádné dlší vyvení není zpotřeí Spotřeovná energie Měření spotřeovné energie Vyžduje externí měřiče spotřey elektřiny. Nstvení konfigurce: Specifikce kždého typu měřicího zřízení viz "14 Technické údje" n stránce 67. Při použití elektroměrů nstvte prostřednictvím dálkového ovldče počet impulzů/kwh pro kždý elektroměr. Údje o spotřeovné energii udou k dispozici pouze pokud je toto nstvení nkonfigurováno. Při měření spotřey elektrické energie se ujistěte, že jsou elektroměry n VŠECH vstupech npájení systému Zdroj elektrické energie s ěžnou szou Všeoecné pokyny Jeden elektroměr pokrývjící celý systém je dosttečný. Nstvení Připojte elektroměr k X5M/7 X5M/8. Typ elektroměru Použijte třífázový elektroměr. Příkld Výjimk e A A c d e c d Vnitřní jednotk Elektrická skříň (L 1 /L /L 3 /N) Elektroměr (L 1 /L /L 3 /N) Pojistk (L 1 /L /L 3 /N) Záložní ohřívč (L 1 /L /L 3 /N) Vnitřní jednotk (L 1 /L /L 3 /N) Můžete použít druhý elektroměr, pokud: Rozsh měření jednoho elektroměru je nedosttečný. Elektroměr nelze jednoduše ninstlovt do elektrické skříně. Připojení nstvení: Připojte druhý elektroměr k X5M/9 X5M/10. Do softwru jsou dodány údje o spotřeě energie z oou měřičů, tkže NEMUSÍTE nstvovt tento měřič, který řídí spotřeu energie. N kždém elektroměru musíte pouze nstvit počet impulzů. Viz část "5.5.4 Zdroj elektrické energie s upřednostňovnou szou z kwh" n stránce 17, kde nleznete příkld dvou elektroměrů. Referenční příručk pro instlční techniky 16 Tepelné čerpdlo země/vod Dikin Altherm

17 5 Pokyny k použití Zdroj elektrické energie s upřednostňovnou szou z kwh Nstvení Připojte elektroměr 1 k X5M/7 X5M/8. Připojte elektroměr k X5M/9 X5M/10. Viz "6.4.3 Přehled elektrických přípojek kromě vnějších ovldčů" n stránce Nstvení řízení spotřey energie Řízení spotřey energie: Umožní vám omezit spotřeu elektrické energie celého systému (součet vnitřní jednotky záložního ohřívče). Konfigurce: Pomocí dálkového ovldče nstvte úroveň omezení spotřey energie jk jí dosáhnout. Úroveň omezení spotřey elektrické energie může ýt vyjádřen následovně: Mximální provozní proud (A) Mximální příkon (v kw) Úroveň omezení spotřey elektrické energie může ýt ktivován následovně: Trvle Digitálními vstupy Nstvte minimální spotřeu energie n ±3 kw, y ylo zručeno prostorové vytápění ohřev TUV lespoň záložním elektrickým ohřívčem v kroku Omezení spotřey energie ktivováno digitálními vstupy Omezení spotřey energie (proudu) je tké užitečné v kominci se systémem řízení spotřey energie. Příkon neo proud celého systému Dikin je omezen dynmicky pomocí digitálních vstupů. Úroveň omezení proudu je nstven pomocí dálkového ovldče omezením některého z následujících prmetrů: Proud (A) Příkon (kw) Systém řízení energie (místní dodávk) rozhodne o ktivci n určité úrovni omezení proudu. Příkld: Chcete li omezit mximální spotřeu energie pro celý dům (osvětlení, domácí spotřeiče, prostorové vytápění ) A8P 1 B Během nouzového provozu NEBUDE řízení spotřey energie použito. Je to z toho důvodu, že záložní ohřívč má vyšší výkon než ěhem normálního provozu (9 kw místo 6 kw) proto výkon vypočítný pro jednotku ude nižší než skutečný výkon. Pokud je omezení energie povoleno, NENÍ v prostorovém vytápění zručeno, že ude dosženo nstvené teploty vyšší než 60 C. DI4 DI3 P i A A B Vnitřní jednotk Systém řízení energie Aktivce omezení spotřey energie (4 digitálními vstupy) Záložní ohřívč Trvlé omezení spotřey energie Trvlé omezení spotřey energie je užitečné optření k zjištění mximální spotřey energie neo proudu systému. V některých zemích je mximální spotře energie pro prostorové vytápění ohřev TUV omezen zákony. DI P i P i t DI Nstvení konfigurce t Příkon Čs Digitální vstup (pro omezení proudu) Omezení proudu je ktivní Skutečný příkon Žádné dlší dodtečné vyvení není zpotřeí. Nstvte řízení spotřey energie dle popisu v "Chcete li uprvit nstvení přehledu" n stránce 36 pomocí dálkového ovldče (popis všech nstvení, viz "8 Konfigurce" n stránce 35): Zvolte režim trvlého omezení Zvolte typ omezení (příkon v kw neo proud v A) Nstvte poždovnou úroveň omezení proudu DI1 Nstvení P i t DI t Příkon Čs Digitální vstupy (úrovně omezení proudu) Omezení proudu je ktivní Skutečný příkon Krt poždvků (volitelná EKRP1AHTA) je zpotřeí. Pro ktivci odpovídjící úrovně omezení proudu jsou použity mximálně čtyři digitální vstupy: DI1 = nejslší omezení (nejvyšší spotře energie) DI4 = nejsilnější omezení (nejnižší spotře energie) Specifikce připojení digitálních vstupů viz technické údje "14.5 Schém zpojení součásti: vnitřní jednotk" n stránce 7. Konfigurce Nstvte řízení spotřey energie dle popisu v "Chcete li uprvit nstvení přehledu" n stránce 36 pomocí dálkového ovldče (popis všech nstvení, viz "8 Konfigurce" n stránce 35): Zvolte ktivci digitálními vstupy. Zvolte typ omezení (příkon v kw neo proud v A). Nstvte poždovnou úroveň omezení pro kždý digitální vstup. Tepelné čerpdlo země/vod Dikin Altherm Referenční příručk pro instlční techniky 17

18 6 Příprv V přípdě, že je sepnutý více než 1 digitální vstup (zároveň), je priorit digitálního vstupu pevně dná: DI4 priorit> >DI Proces omezení proudu Kompresor má lepší účinnost než elektrický ohřívč. Proto je elektrický ohřívč omezen vypnut jko první. Systém omezí spotřeu energie v následujícím pořdí: 1 Omezí elektrický ohřívč. Vypne elektrický ohřívč. 3 Omezí kompresor. 4 Vypněte kompresor. Příkld P h A P h C e A B c d c d B C e Vytvořené teplo Spotřeovná energie Kompresor Záložní ohřívč Omezený provoz kompresoru Plný provoz kompresoru Záložní ohřívč, krok 1 zpnutý Záložní ohřívč, krok zpnutý 5.7 Nstvení externího snímče teploty Vnitřní teplot okolí Můžete připojit jeden externí snímč teploty. Může ýt použit k měření vnitřní teploty okolí. Dikin doporučuje použít externí snímč teploty v následujících přípdech: Pro místnost ovládnou pokojovým termosttem se jko pokojový termostt používá dálkový ovldč měří vnitřní teplotu okolí. Proto musí ýt dálkový ovldč instlovný n místě: kde lze změřit průměrnou teplotu v místnosti, které NENÍ vystveno přímým slunečním pprskům, NENACHÁZÍ se v lízkosti zdroje tepl, NENÍ vystveno venkovnímu vzduchu či průvnu, npříkld vlivem otevírání zvírání dveří. Pokud tyto podmínky není možné zjistit, společnost Dikin doporučuje připojit dálkový vnitřní snímč (volitelná možnost, KRCS01 1). Nstvení: Pokyny k instlci viz instlční návod dálkového vnitřního snímče. Konfigurce: Zvolte pokojový snímč [A...B]. Venkovní teplot okolí Dálkový snímč teploty okolí (dodávný jko příslušenství) měří venkovní teplotu okolí. Nstvení: Instlce dálkového venkovního snímče do venkovních prostor viz instlční návod snímče (dodávný jko příslušenství). Připojení dálkového venkovního snímče k vnitřní jednotce viz "7.6.5 Připojení dálkového venkovního snímče" n stránce 3. Konfigurce: Není. 6 Příprv 6.1 Přehled: Příprv Tto kpitol popisuje, co musíte udělt znát před příchodem n místo instlce. Oshuje následující informce: Příprv míst instlce Příprv potruí Příprv elektrického vedení 6. Příprv míst instlce Jednotku NEINSTALUJTE n míst, která jsou čsto využíván jko prcoviště. Při provádění stveních prcí (npříkld roušení, vrtání), u kterých se vytváří velké množství prchu, je nutné jednotku zkrýt. Vyerte místo instlce s dosttečným prostorem pro mnipulci s jednotkou jk n místo, tk z míst její instlce Poždvky n místo instlce pro vnitřní jednotku Přečtěte si tké ezpečnostní optření poždvky v kpitole "Všeoecná ezpečnostní optření". Mějte n pměti následující instlční pokyny: (mm) 50 > Jednotku NEINSTALUJTE n míst s následujícími vlstnostmi: Míst s výskytem olejové mlhy z minerálního oleje, olejových výprů neo postřiku. Plstové díly y se mohly poškodit vypdnout neo způsoit únik vody. Blízko ložnice podoných místností, y hluk provozu jednotky nezpůsoovl žádné potíže. Zákldy musí ýt dosttečně pevné, y udržely hmotnost jednotky. Vezměte v úvhu hmotnost jednotky i s plnou nádrží n teplou užitkovou vodu. Zjistěte, y v přípdě úniku nemohl vod způsoit žádné škody v místě instlce okolí. N místech s vysokou vlhkostí (mx. RH=85%), npříkld koupeln. N místech, kde je možný výskyt mrzu. Teplot v okolí vnitřní jednotky musí ýt >5 C. Referenční příručk pro instlční techniky 18 Tepelné čerpdlo země/vod Dikin Altherm

19 6 Příprv Vnitřní jednotk je nvržen pouze pro vnitřní instlci pro teploty okolí v rozmezí 5 30 C v režimu topení. 6.3 Příprv potruí Poždvky n okruh Přečtěte si tké ezpečnostní optření poždvky v kpitole "Všeoecná ezpečnostní optření". Typy okruhů. Kromě okruhu chldiv se uvnitř jednotky nchází dlší okruhy. Pro udoucí referenci: okruh připojený k vyvrtnému otvoru je okruh solnky, druhý okruh připojený k tepelným zářičům (emitorům) je okruh prostorového vytápění. Připojení potruí Legisltiv. Veškeré potruní přípojky musejí ýt relizovány v souldu s příslušnými zákony pokyny uvedenými v kpitole "Instlce" se zohledněním vstupu výstupu vody. Připojení potruí Síl. Při připojování potruí NEPOUŽÍVEJTE přílišnou sílu. Deformce potruí může způsoit nesprávné fungování jednotky. Připojení potruí Nástroje. K mnipulci s moszí, což je měkký mteriál, používejte pouze vhodné nástroje. V opčném přípdě y došlo k poškození potruí. Připojení potruí Vzduch, vlhkost, prch. Vniknutí vzduchu, vlhkosti neo prchu do okruhu může způsoit prolémy. Ay se tomu zránilo: Používejte pouze čisté potruí. Při odstrňování otřepů držte truku ústím směrem dolů. Při prothování potruí stěnmi zkryjte ústí truky tk, y do potruí nemohl vniknout prch neo nečistoty. Použijte jemné těsnivo n závity k utěsnění přípojek. Uzvřený okruh. Vnitřní jednotku používejte POUZE v uzvřeném systému pro solnku okruh prostorového vytápění. Použití systému v otevřeném vodním systému vede k ndměrné korozi. VÝSTRAHA Během připojování k otevřenému systému spodní vody je nutné zránit poškození mezilehlého tepelného výměníku (nečistoty, zmrznutí) k jednotce. Glykol. Z ezpečnostních důvodů NENÍ dovoleno přidávt do okruhu prostorového vytápění žádný druh glykolu. Délk potruí. Doporučuje se vyhnout se dlouhým trsám potruí mezi nádrží teplé užitkové vody koncovým odem teplé vody (sprchou, vnou,...) vyhnout se slepým koncům. Průměr potruí. Vyerte průměr potruí vyerte v návznosti n poždovný průtok dostupný externí sttický tlk čerpdl. Křivky externího sttického tlku vnitřní jednotky, viz "14 Technické údje" n stránce 67. Průtok kpliny. Minimální poždovný průtok pro provoz vnitřní jednotky je uveden v následující tulce. Pokud je průtok nižší, ude zorzen chy 7H vnitřní jednotk ude vypnut. Model Minimální průtok 10 Okruh prostorového vytápění: 8 l/min Okruh solnky: 5 l/min Tlk kpliny okruh prostorového vytápění solnky. Mximální tlk v okruhu kpliny prostorového vytápění solnky je 4 ry. Zjistěte n vodním okruhu dekvátní ezpečnostní prvky, y se zjistilo, že NEBUDE překročen mximální tlk. Tlk kpliny Tlk nádrže teplé užitkové vody. Mximální tlk kpliny nádrže teplé užitkové vody je 10 r. Zjistěte n vodním okruhu dekvátní ezpečnostní prvky, y se zjistilo, že NEBUDE překročen mximální tlk. Teplot kpliny. Veškeré instlovné potruí příslušenství (ventily, přípojky ) MUSÍ vydržet následující teploty: Následující orázek je uveden jko příkld NEMUSÍ odpovídt rozvržení všeho systému. c d e f g h i j FCU1...3 FHL C i j f M d c e e 70 C g M h h FCU1 FCU FCU3 h h FHL1 FHL Vnitřní jednotk Tepelný výměník Záložní ohřívč Čerpdlo Uzvírcí ventil Motorem ovládný 3cestný ventil Motorem ovládný cestný ventil (místní dodávk) Kolektor Nádrž n teplou užitkovou vodu Vinutí tepelného výměníku Jednotk s ventilátorem (volitelná) Podlhové topení FHL3 Vypouštění Nízké ody. V nejnižších místech systému musejí ýt instlovány vypouštěcí kohouty, y ylo možné okruh zcel vypustit. Vypouštění Přetlkový pojistný ventil. Zjistěte vhodný odtok pro přetlkový pojistný ventil, y se zránilo odkpávání kpliny z jednotky. Viz "7.5.3 Připojení přetlkového pojistného ventilu k odpdu" n stránce 8. Místně dodávné součásti Kplinový okruh. Používejte pouze mteriály, které jsou komptiilní s kplinou v systému mteriály použitými u vnitřní jednotky. Místně dodávné součásti Tlk teplot kpliny. Zkontrolujte, zd jsou všechny součásti v místním v potruí schopny odolávt tlku teplotě kpliny. Tepelné čerpdlo země/vod Dikin Altherm Referenční příručk pro instlční techniky 19

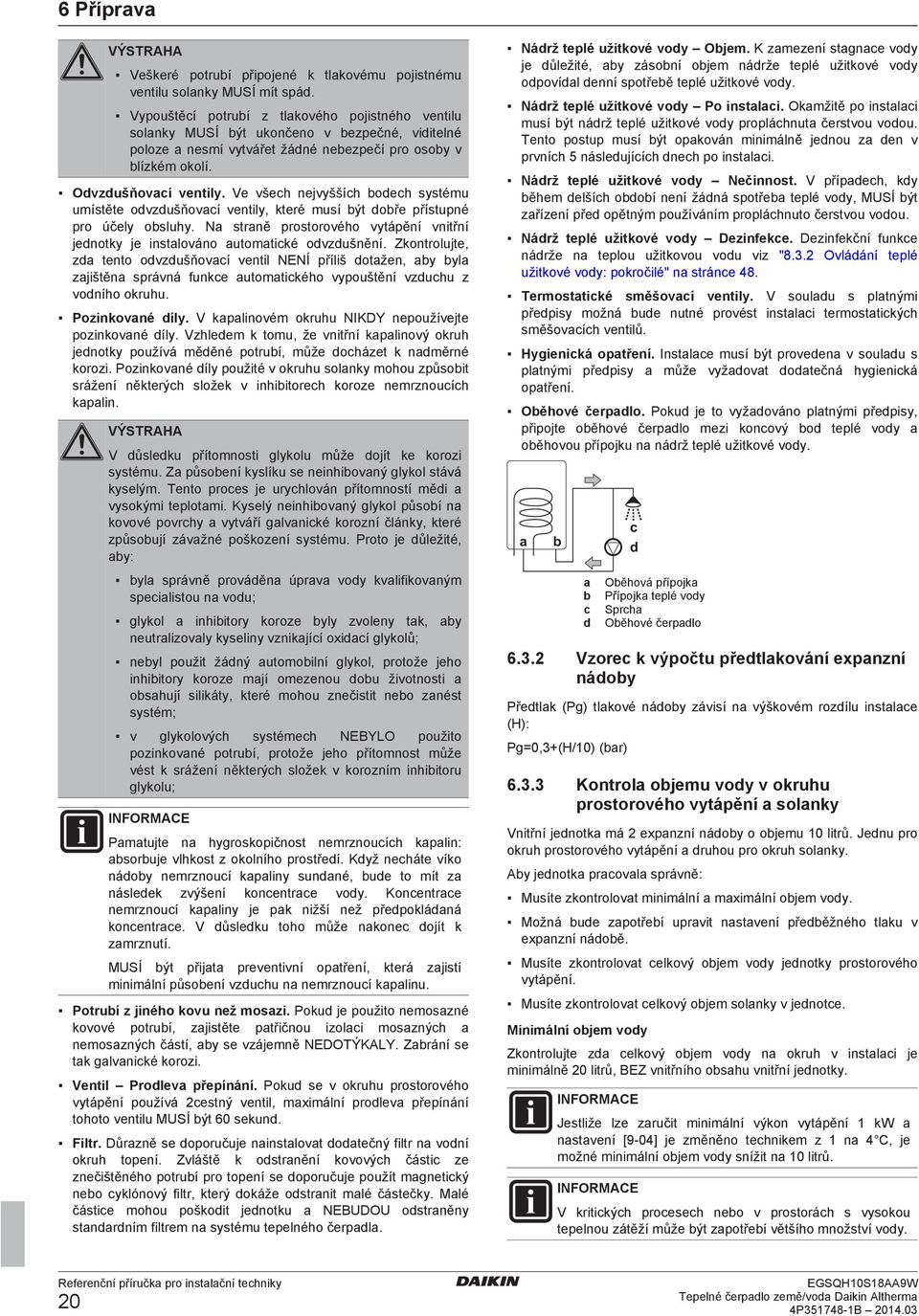

20 6 Příprv VÝSTRAHA Veškeré potruí připojené k tlkovému pojistnému ventilu solnky MUSÍ mít spád. Vypouštěcí potruí z tlkového pojistného ventilu solnky MUSÍ ýt ukončeno v ezpečné, viditelné poloze nesmí vytvářet žádné neezpečí pro osoy v lízkém okolí. Odvzdušňovcí ventily. Ve všech nejvyšších odech systému umístěte odvzdušňovcí ventily, které musí ýt doře přístupné pro účely osluhy. N strně prostorového vytápění vnitřní jednotky je instlováno utomtické odvzdušnění. Zkontrolujte, zd tento odvzdušňovcí ventil NENÍ příliš dotžen, y yl zjištěn správná funkce utomtického vypouštění vzduchu z vodního okruhu. Pozinkovné díly. V kplinovém okruhu NIKDY nepoužívejte pozinkovné díly. Vzhledem k tomu, že vnitřní kplinový okruh jednotky používá měděné potruí, může docházet k ndměrné korozi. Pozinkovné díly použité v okruhu solnky mohou způsoit srážení některých složek v inhiitorech koroze nemrznoucích kplin. VÝSTRAHA V důsledku přítomnosti glykolu může dojít ke korozi systému. Z půsoení kyslíku se neinhiovný glykol stává kyselým. Tento proces je urychlován přítomností mědi vysokými teplotmi. Kyselý neinhiovný glykol půsoí n kovové povrchy vytváří glvnické korozní články, které způsoují závžné poškození systému. Proto je důležité, y: yl správně prováděn úprv vody kvlifikovným specilistou n vodu; glykol inhiitory koroze yly zvoleny tk, y neutrlizovly kyseliny vznikjící oxidcí glykolů; neyl použit žádný utomoilní glykol, protože jeho inhiitory koroze mjí omezenou dou životnosti oshují silikáty, které mohou znečistit neo znést systém; v glykolových systémech NEBYLO použito pozinkovné potruí, protože jeho přítomnost může vést k srážení některých složek v korozním inhiitoru glykolu; Pmtujte n hygroskopičnost nemrznoucích kplin: soruje vlhkost z okolního prostředí. Když necháte víko nádoy nemrznoucí kpliny sundné, ude to mít z následek zvýšení koncentrce vody. Koncentrce nemrznoucí kpliny je pk nižší než předpokládná koncentrce. V důsledku toho může nkonec dojít k zmrznutí. MUSÍ ýt přijt preventivní optření, která zjistí minimální půsoení vzduchu n nemrznoucí kplinu. Potruí z jiného kovu než moszi. Pokud je použito nemoszné kovové potruí, zjistěte ptřičnou izolci moszných nemoszných částí, y se vzájemně NEDOTÝKALY. Zrání se tk glvnické korozi. Ventil Prodlev přepínání. Pokud se v okruhu prostorového vytápění používá cestný ventil, mximální prodlev přepínání tohoto ventilu MUSÍ ýt 60 sekund. Filtr. Důrzně se doporučuje ninstlovt dodtečný filtr n vodní okruh topení. Zvláště k odstrnění kovových částic ze znečištěného potruí pro topení se doporučuje použít mgnetický neo cyklónový filtr, který dokáže odstrnit mlé částečky. Mlé částice mohou poškodit jednotku NEBUDOU odstrněny stndrdním filtrem n systému tepelného čerpdl. Nádrž teplé užitkové vody Ojem. K zmezení stgnce vody je důležité, y zásoní ojem nádrže teplé užitkové vody odpovídl denní spotřeě teplé užitkové vody. Nádrž teplé užitkové vody Po instlci. Okmžitě po instlci musí ýt nádrž teplé užitkové vody propláchnut čerstvou vodou. Tento postup musí ýt opkován minimálně jednou z den v prvních 5 následujících dnech po instlci. Nádrž teplé užitkové vody Nečinnost. V přípdech, kdy ěhem delších odoí není žádná spotře teplé vody, MUSÍ ýt zřízení před opětným používáním propláchnuto čerstvou vodou. Nádrž teplé užitkové vody Dezinfekce. Dezinfekční funkce nádrže n teplou užitkovou vodu viz "8.3. Ovládání teplé užitkové vody: pokročilé" n stránce 48. Termosttické směšovcí ventily. V souldu s pltnými předpisy možná ude nutné provést instlci termosttických směšovcích ventilů. Hygienická optření. Instlce musí ýt proveden v souldu s pltnými předpisy může vyždovt dodtečná hygienická optření. Oěhové čerpdlo. Pokud je to vyždováno pltnými předpisy, připojte oěhové čerpdlo mezi koncový od teplé vody oěhovou přípojku n nádrž teplé užitkové vody. c d c d Oěhová přípojk Přípojk teplé vody Sprch Oěhové čerpdlo 6.3. Vzorec k výpočtu předtlkování expnzní nádoy Předtlk (Pg) tlkové nádoy závisí n výškovém rozdílu instlce (H): Pg=0,3+(H/10) (r) Kontrol ojemu vody v okruhu prostorového vytápění solnky Vnitřní jednotk má expnzní nádoy o ojemu 10 litrů. Jednu pro okruh prostorového vytápění druhou pro okruh solnky. Ay jednotk prcovl správně: Musíte zkontrolovt minimální mximální ojem vody. Možná ude zpotřeí uprvit nstvení předěžného tlku v expnzní nádoě. Musíte zkontrolovt celkový ojem vody jednotky prostorového vytápění. Musíte zkontrolovt celkový ojem solnky v jednotce. Minimální ojem vody Zkontrolujte zd celkový ojem vody n okruh v instlci je minimálně 0 litrů, BEZ vnitřního oshu vnitřní jednotky. Jestliže lze zručit minimální výkon vytápění 1 kw nstvení [9 04] je změněno technikem z 1 n 4 C, je možné minimální ojem vody snížit n 10 litrů. V kritických procesech neo v prostorách s vysokou tepelnou zátěží může ýt zpotřeí většího množství vody. Referenční příručk pro instlční techniky 0 Tepelné čerpdlo země/vod Dikin Altherm
