1 Průmysl Průmyslové vážení a kontrola výrobků 18 News Senzory 4.0 Revoluce v procesních technologiích Diagnostika v reálném čase, snadná integrace do síťové infrastruktury a ověřitelné výsledky měření se pro senzory používané v automatizaci stanou standardem. Jaké požadavky musejí inteligentní senzory splňovat, aby je bylo možno využívat v procesních technologiích nové generace? Chemický průmysl čelí stále většímu tlaku na zajišťování shody s předpisy, zefektivňování výroby a na schopnost rychle reagovat na požadavky zákazníků. Současně se tak zvyšují nároky na procesní technologie, které by měly nabízet potřebná řešení. Měřicí senzory v tomto vývoji hrají zcela mimořádnou úlohu. Představují kritickou součást v zavádění automatizovaných výrobních postupů dle zásad průmyslu 4.0 a průmyslového internetu věcí (IIoT). Revoluce v procesech V tradičním, manuálním provozu pořizuje senzor data o určité části procesu například váha pod zásobníkem měří stav zásob. Je zde přítomna obsluha, která dokumentuje a vyhodnocuje mě- ření a která v případě potíží příslušným způsobem zareaguje. V automatickém procesu mohou chybné výsledky měření snadno uniknout pozornosti a způsobit problémy s kvalitou, či dokonce bezpečnostní rizika. Moderní, inteligentní senzory s možností připojení k síťové infrastruktuře poskytují množství dalších informací, které pomáhají zvyšovat efektivitu, kvalitu i bezpečnost automatizovaných výrobních procesů. Například ph senzor s vestavěnou diagnostickou lze vyměnit v pravý okamžik, dříve než dojde k výpadku senzoru v nákladném reakčním procesu. Detektor kovů průběžně sleduje důležité parame- 4.0

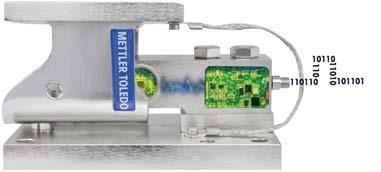

2 Diagnostika v reálném čase 1 ➊ Silniční a železniční váhy 2 ➋ Nádrže na váhových modulech 3 ➌ Stolní a podlahové váhy try, a tak pomáhá snižovat četnost provozních zkoušek a informuje obsluhu o potenciálních nadcházejících potížích. Podívejme se blíže na váhové snímače, které bývají součástí mnoha automatických procesů v řadě oborů chemického průmyslu. Používají se například k dávkování materiálů do reaktorů nebo ke kontrole hmotnosti hotových výrobků. Tyto aplikace se zpravidla vyznačují velmi úzkým tolerančním rozmezím a vyžadují stabilní přesnost měření. Nepřesné výsledky měření, zejména nezpozorované, mohou výrazně ovlivňovat kvalitu i náklady. Proto se průběžné sledování výkonu senzorů vyznačuje kritickou důležitostí. Okamžité odeslání upozornění do řídicího systému nebo na mobilní telefon vedení výroby umožňuje rychlé odstraňování potíží. Vestavěná diagnostika Moderní váhová technologie pro automatizaci je založena na inteligentních snímačích s integrovaným mikroprocesorem, který zpracovává signál přímo na pracovišti. Tím je odstraněna možnost vzniku chyb při přenosu dat a současně se tak zvyšuje přesnost a konzistentnost výsledků měření. Inteligentní snímače rovněž umožňují provádět průběžnou analýzu průběhu vážení. To znamená možnost odhalení případného pozvolného poklesu výkonu snímače a jeho ohlášení. Snímače s přenosem analogových hodnot poskytují v nejlepším případě pouze všeobecné upozornění Vydavatel/výroba Mettler-Toledo GmbH Industrial Division Heuwinkelstrasse CH-8606 Nänikon Švýcarsko Technické změny vyhrazeny 09/2017 Mettler-Toledo GmbH Nový katalog průmyslových vah Vyhledejte požadované řešení v celém sortimentu našich výrobků 2 METTLER TOLEDO Průmysl: News 18

3 Cloudová diagnostika ➍ Procesní senzory ➎ Plnicí systémy ➏ Detektory kovů ➐ Kontrolní váhy ➑ Optická kontrola na výskyt chyby. Pozvolný pokles výkonu jednotlivého snímače nelze odhalit. Schopnosti vzdálené diagnostiky prostřednictvím cloudových systémů umožňují včasné rozpoznání případných potíží a okamžitou reakci ze strany poskytovatele servisních služeb. Tímto způsobem lze předcházet nákladným provozním výpadkům. Dynamické kontrolní váhy přidávají další diagnostické možnosti díky sledování hmotnosti každého balení a inicializaci automatického seřizování plnicích systémů. Tak lze zajistit dodržení cílových hmotností a minimalizovat nákladné přeplňování. Vyspělý software pro shromažďování dat dokáže ukládat výrobní data z kontrolních zařízení a upravovat nastavení s cílem optimalizovat produktivitu. Průběžné zlepšování Možnost shromažďovat takto podrobná data z měření a diagnostiky přináší zcela nový a kvalitnější přístup k řízení a optimalizaci procesů, které jsou základním předpokladem pro éru průmyslu 4.0. Méně provozních výpadků, rychlejší odstraňování potíží, menší objem odpadů a nevyhovujících výrobků: inteligentní senzory dláždí cestu vedoucí ke zvyšování kvality i produktivity a posilování shody s předpisy. Zajistěte si provozní dostupnost a přesnost procesů Váhové moduly s diagnostickými funkcemi Váhové moduly PowerMount jsou vybaveny vestavěným mikroprocesorem, který umožňuje průběžnou analýzu procesů. Váhový systém s těmito moduly dokáže odhalit postupné snižování výkonu a iniciovat údržbu s cílem předcházet neplánovaným provozním výpadkům a nepřesným výsledkům měření. METTLER TOLEDO Průmysl: News 18 3

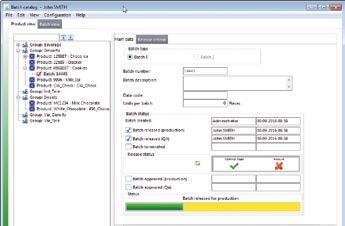

4 Řízení jakosti Zjednodušte své postupy Shoda s předpisy Zkvalitněte kontrolu jakosti výroby: od statistického sledování plnění až po dokumentaci dat z testování tablet. FreeWeigh.Net, software pro statistickou kontrolu kvality a procesů, zajistí plnění legislativních požadavků a naplnění potenciálu rentability výroby. 4 METTLER TOLEDO Průmysl: News 18

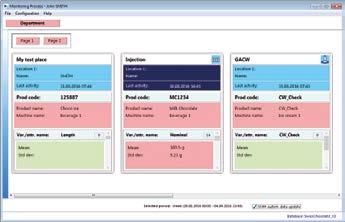

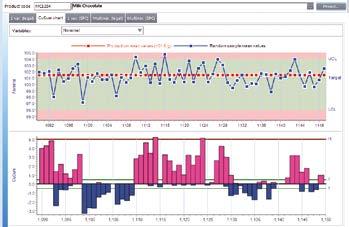

5 Plná kontrola nad řízením jakosti Nastavte, sledujte a vyhodnocujte kvalitu výroby z jediné pracovní stanice. Stanovte vlastnosti kvalitativních zkoušek a přeneste nastavení do všech pracovních stanic. Zajistěte si nepřetržitý přístup k výsledkům měření a statistickým údajům. Vytvářejte individuální protokoly a sdílejte kvalitativní data. Rychlá reakce na odchylky Reagujte na každou odchylku okamžitě a minimalizujte provozní výpadky. Získávejte okamžitá upozornění: na lince, řídicích stanovištích nebo prostřednictvím u a zpráv SMS. Využívejte výhody sledování trendů a odhalte vývoj směřující k narušení tolerancí s dostatečným předstihem, abyste předešli přerušování procesů. Snadná integrace a možnosti rozšíření Rozšiřte své procesy řízení jakosti, kdykoli bude třeba a s vynaložením minimálního úsilí. Využijte možnosti snadné integrace zařízení jiných značek, systémů PLC a softwarových řešení. Rozšiřte pracoviště ze samostatné kompaktní váhy na systém s plnou integrací do síťové infrastruktury. Přidávejte další pracoviště a funkce tehdy, kdy budete potřebovat. Plná shoda s předpisy Zajistěte svému provozu shodu s předpisy a využívejte komplexní validační podpory. Spolehněte se na funkce, které zajišťují plnou shodu s normou FDA 21 CFR částí 11 a EU přílohou 11, včetně řízení přístupu uživatelů, elektronických podpisů a audit trailu. Využívejte možností vedení komplexní dokumentace a služeb pro účinnou validaci softwaru. Kvalitativní data v plném rozsahu Kontrolujte široký rozsah kvalitativních parametrů testování tablet a balení. Zkoušky kvality tablet, včetně tvrdosti, tloušťky, hmotnosti, drobivosti, konzistentnosti obsahu, rozpadu, barvy, vůně a řady dalších parametrů. Zkoušky kvality balení, včetně čistého obsahu, data ukončení použitelnosti, kvality tisku na etiketách, přítomnosti příbalové informace, označení šarže a řady dalších parametrů. METTLER TOLEDO Průmysl: News 18 5

6 Hygienická konstrukce Certifikované hygienické vlastnosti Prevence křížové kontaminace Zařízení, které vyhovuje směrnicím pro hygienickou konstrukci, usnadňuje čištění v místě svého použití (CIP) v chemickém, potravinářském a farmaceutickém průmyslu. Nový váhový modul SWB805 se slučovací skříňkou vyhovují směrnicím EHEDG i NFS, a pomáhají tak zrychlit čištění a snižovat riziko křížové kontaminace. Čištění v místě svého použití (CIP) vyžadují individuálně zkonstruované váhy v potravinářském, chemickém a farmaceutickém průmyslu, které jsou stabilně umístěné například pod nádržemi, zásobníky nebo dopravníky. Jejich vestavěné váhové moduly nebo snímače proto musejí disponovat hygienickou konstrukcí, která umožňuje účinné a důkladné čištění. Shoda s normami EHEDG a NFS Náš nový váhový modul SWB805 MultiMount se slučovací skříňkou, jakož i naše terminály řad ICS4x9/ICS6x9 svojí konstrukcí plně vyhovují předpisům organizací EHEDG (Evropské seskupení pro hygienické strojírenství a projektování) a NFS (Národní hygienická nadace), které stanoví podmínky pro snadné čištění zařízení. Váhové moduly SWB805 MultiMount Váživost: 110 až kilogramů Shoda s konstrukčními normami organizací NSF a EHEDG Nerezová ocel 304 nebo 316 Stupeň krytí IP68/IP69K Standardně včetně certifikátů OIML, NTEP, ATEX a FM Slučovací skříňky JB AJB941 Nabízejí stejné vlastnosti jako váhový modul Váhový terminál ICS Certifikace dle norem organizací NSF a EHEDG Snadné vážení pro kontrolu zásob v nádržích a zásobnících +/- kontrolní vážení s technologií colorweight pro rychlou klasifikaci Celý měřicí řetězec, od terminálu přes slučovací skříňku až po váhový modul, je k dispozici v provedení dle norem organizací NSF a EHEDG. 6 METTLER TOLEDO Průmysl: News 18

7 Hygienická konstrukce kabelové ucpávky Stupeň krytí IP69K Žádné nekryté závity, kde se hromadí kontaminanty Utěsněná mechanická rozhraní Absence vzájemného styku kovových ploch předchází kontaminaci mikroorganismy Polymerní materiály vhodné k použití v potravinářství (FDA) Hygienická konstrukce snímače Absence vzájemného styku kovových ploch předchází kontaminaci mikroorganismy Polymerní materiály vhodné k použití v potravinářství (FDA) Patentovaná konstrukce těsnění Utěsněné spoje Měkká pryž dle předpisů FDA Možnost vodorovného pohybu Hygienická konstrukce stabilizátoru Stabilizátory potlačují vibrace a jsou zabudovány přímo do základní desky Těsnění Kulová hlava, která znemožňuje hromadění stojaté vody Hygienická konstrukce podložky, která umožňuje dokonalé utěsnění a bezpečnou pevnost spoje Prohlédněte si váhový modul v akci Distanční podložka s těsněním Pro případy, kdy je třeba vyměnit snímač a současně nelze zvednout zásobník z důvodu potrubních přípojek. Hygienické spojovací prvky a podložky Kulová hlava na šroubech distanční podložky předchází hromadění stojaté vody. Podložky jsou vybaveny těsněním z materiálu schváleného FDA, které znemožňují vniknutí vody do otvoru pro šroub. V našem 2minutovém videu se dozvíte, jak nové vlastnosti hygienické konstrukce pomáhají při oplachování zařízení vodou. METTLER TOLEDO Průmysl: News 18 7

8 Zvažování rizik v kontrole kvality Přemýšlejte o riziku Přizpůsobte svůj systém kontroly jakosti Ve výrobě součástí a dílů mohou výrobní rizika, jakými jsou například závady strojního zařízení a abnormality procesů, způsobit výrobu nestandardních produktů, které u zákazníků neobstojí. Správný způsob vážení Vám pomůže tyto procesy zkvalitnit a zajistit shodu s normou ISO 9001:2015. Nový rámec normy ISO 9001:2015 podněcuje společnosti k aktivnímu řízení kvalitativních rizik. Výrobci mohou využívat metodu analýzy vlivů druhů poruch (FMEA), kde závažnost problémů a určitá pravděpodobnost jejich výskytu vyžadují použití senzoru k odhalení rizik. Coby senzor zde mohou posloužit i váhy. Vážení představuje osvědčenou metodu zjišťování chybějících materiálů, posuzování potíží se stejnoměrností výroby a identifikace nesprávného počtu nebo hmotnosti balení. Postupem v souladu s metodikou METTLER TOLEDO Good Weighing Practice TM (Správná praxe vážení, GWP ) mohou společnosti snížit výrobní rizika a zavést přístup ke kontrole kvality na základě analýzy rizik, který vyhovuje normě ISO 9001: Pochopte výrobní procesy Vyberte si vhodné zařízení Profesionální instalace zařízení Posouzení potřeb Proveďte posouzení potřeb Vašeho podniku s ohledem na kontrolu kvality. Jestliže potřebujete kontrolovat kompletnost či integritu dílů a součástí, namátkově nebo 100%, může být vážení vhodnou volbou. Plnění požadavků Vyberte si vhodné zařízení na základě analýzy potřeb v oblasti vážení a výrobního prostředí. Metodika GWP Recommendation zrekapituluje Vaše požadavky v podobě vědecké kvalifikace zařízení. Správné vážení hned od prvního dne Profesionální instalace a kvalifikace váhového systému společně s hloubkovým zaškolením uživatelů jsou zárukou bezproblémového vážení. Připravenost váhy pomáhá snižovat počet chyb obsluhy a rizika výroby. 8 METTLER TOLEDO Průmysl: News 18

9 Komplexní kalibrace Smysluplné zkoušky Posilujte sledovatelnost Snižujte rizika při vážení Kalibrace odhalí potíže a zjistí, zda je k dosažení optimálního výkonu třeba provést justování nebo seřízení strojního vybavení. Úspora díky zkouškám na základě rizik Metodika GWP Verification dokumentuje metody rutinních zkoušek, četnost jejich provádění, používaná zkušební závaží a limity vyhovuje/nevyhovuje. Získejte správná data z výroby Váhy zprostředkují přesná výrobní data přímo z Vašich výrobních systémů. Snadná správa a načítání dat prostřednictvím široké nabídky rozhraní jsou zárukou správného označování etiketami a účinného programu sledovatelnosti. METTLER TOLEDO Průmysl: News 18 9

10 Vysoce přesné vážení v prostředí s nebezpečím výbuchu Přesnost, nebo bezpečnost? Nyní můžete mít obojí! Zajistit vysokou přesnost vážení v prostředí s nebezpečím výbuchu představovalo náročný úkol. Nyní existují váhy řady ICS4_6x, které nabízejí nejvyšší úroveň přesnosti vážení v zóně 1/21, divizi 1. V aplikacích s požadavkem na přísné tolerance poskytují tyto váhy stabilně přesné výsledky bez kompromisů v oblasti bezpečnosti. Jednoduché vážení a počítání kusů Kompaktní, samostatné řešení Váhy řady ICS426x jsou navrženy s ohledem na snadnou instalaci a údržbu v prostředích s nebezpečím výbuchu. Jejich kompaktní konstrukce umožňuje mimořádně snadné používání. Intuitivní uživatelské rozhraní je zárukou rychlé a bezpečné práce i v komplexních váhových aplikacích. Všestranné dávkování materiálů Víceváhové sestavy Vyžaduje-li vážení více než jeden přístroj, váha ICS466x představuje ideální volbu. Zvyšte efektivitu dávkování připojením dvou váhových můstků k jednomu terminálu. Využívejte přínosy nejvyšší přesnosti výsledků vážení v řádu gramů i tun. Rychlá a přesná kontrola jakosti Ergonomie a efektivita Váhy řady ICS4_6x umožňují flexibilní konfiguraci k zajištění ergonomického a efektivního provozu prostředí s nebezpečím výbuchu. Technologie displeje colorweight, kterou jsou váhy řady ICS466x vybaveny, zrychluje vážení a zefektivňuje jeho kontrolu intuitivní indikací, zda výsledek vyhovuje tolerancím. 10 METTLER TOLEDO Průmysl: News 18

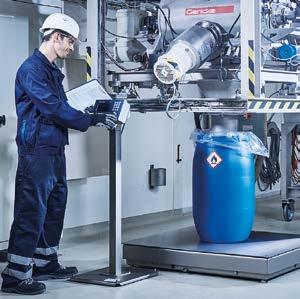

11 Přesné automatické plnění a dávkování Vysoce přesné váhy ICS4_6x do prostředí s nebezpečím výbuchu Globální i místní certifikace (včetně norem IECEx, ATEX a FM) Zóna 1/21 a divize 1 Jiskrově bezpečná konstrukce Rozlišení až d Certifikace dle norem OIML a NTEP Úpravy konfigurace pro vyšší úroveň ergonomie Snadná a efektivní manipulace Rozměrný displej s barevným podsvícením Přesnost, rychlost a výkon Stolní váhy PBK9 a podlahové váhy PFK9 nabízejí takovou úroveň přesnosti a rychlost aktualizace výsledků měření, které potřebujete pro plnění a dávkování v prostředí s nebezpečím výbuchu. Připojte váhu k váhovému terminálu IND570xx nebo IND560x a využijte možnosti snadné konfigurace plně automatizovaných procesů METTLER TOLEDO Průmysl: News 18 11

12 Nový katalog vah průmyslových Žádná nepříjemná překvapení Sledování zařízení v reálném čase talog-ma /ind-ca Nečekejte, až se technologická koncepce Industry 4.0 naplní. Začněte výkon svých vah s ledovat již dnes se vzdálenými službami InTouchSM. Připojené váhy odesílají proaktivní upozornění, která Vám umožní okamžitě reagovat na případné potíže s výkonem váhy. ení Zdarma ke staž Zvyšte provozní dostupnost svých přístrojů a zajistěte si stabilní přesnost výsledků měření. Poplach Poplach Pharma Workflow OK OK Poplach OK OK OK Událost Událost OK Efektivní správa zařízení Informace o stavu zařízení v reálném čase Načasování úkonů preventivní údržby na základě faktů Kvalitnější kontrola výkonu Průběžné sledování výkonu měření Pravidelné protokoly o stavu zařízení k optimalizaci procesů Bezpečnost bez kompromisů Certifikace ISO Autorizace uživatelů a řízený přístup Žádné změny současné informační a bezpečnostní infrastruktury Další informace o službě vzdáleného sledování zařízení: METTLER TOLEDO Group Industrial Division Místní obchodní zastoupení: Technické změny vyhrazeny 09/2017 METTLER TOLEDO. Všechna práva vyhrazena Číslo dokumentu MarCom Industrial Další informace
