Fázové heterogenní rovnováhy Fáze = homogenní část soustavy, oddělná fyzickým rozhraním, na rozhraní se vlastnosti mění skokem Rovnováha Tepelná - T všude stejná Mechanická - p všude stejný

1 Fázové heterogenní rovnováhy Fáze = homogenní část soustavy, oddělná fyzickým rozhraním, na rozhraní se vlastnosti mění skokem Rovnováha Tepelná - T všude stejná Mechanická - p všude stejný Chemická - látkové množství jednotlivých složek se nemění, dg = 0, chemický potenciál všech složek ve všech fázích je stejný Podmínka koexistence fází: mají stejnou G, přechod mezi fázemi G = 0

2 Chemický potenciál Změna G se změnou složení n i Pro popis soustav, u kterých se mění složení Rozdíl v chemickém potenciálu vede k chemické reakci, difuzi,. Chemický potenciál každé složky ve všech koexistujících fázích je stejný.

3 Gibbsův fázový zákon Fáze (P) = homogenní část soustavy (vlastnosti, struktura), rozhraní, skoková změna vlastností, skupenství (s, l, g), modifikace (led I - XII, He I a II) P = 1: směs plynů, roztok P = 2: kapalina + nasyc. g, nasycený roztok + pevná látka P = 3: kapalina + nasyc. g + pevná látka Složka (C) = čistá látka Počet složek = minimální počet čistých látek, Méně, pokud jsou vázány chemickou reakcí: CaCO 3, CO 2, CaO Stupeň volnosti (V) = parametry soustavy p, T, c Počet stupňů volnosti = lze měnit aniž by se změnil počet fází

4 Gibbsův fázový zákon Každá fáze P potřebuje C 1 údajů o složení (molární zlomky x i ) plus T a p k popsání stavu, celkově P(C 1) + 2 stavových proměnných Pro každou složku C platí P 1 rovnovážných podmínek (... rovnost chemických potenciálů složky v P fázích celkem C(P 1) podmínek Počet stupňů volnosti V = počet proměnných mínus počet vazných podmínek V= P(C 1) + 2 C(P 1) V= C P + 2

5 P + V = C + 2 Gibbsův fázový zákon Fáze (P) Stupně volnosti (V) Složky (C) Pro C = 1 P = 1 P = 2 P = 3 jednosložková soustava V = 2 plocha V = 1 křivka V = 0 trojný bod J. Willard Gibbs ( )

6 Fázový diagram Fázový diagram = grafická informace o stavu soustavy Proměnné tlak, teplota, C 1 údajů o složení (pro více než 1 složku v soustavě musí být fázový diagram více než 3-rozměrný) Řezy fázovým diagramem některé proměnné držíme konstantní: p = konst. izobarický diagram T = konst. izotermický diagram c = konst. izokoncentrační diagram

7 Fázový (p-t) diagram pro jednosložkovou soustavu Tlak Křivka tání s l P + V = C + 2 C = 1 * Křivka varu Kritický bod Trojný bod g Křivka sublimační Teplota Pro C = 1 V = 2 plocha V = 1 křivka V = 0 trojný bod

8 Fázový diagram pro jednosložkovou soustavu Křivka tání Tlak s l Křivka varu C = 1 P + V = C + 2 Křivka sublimační g Teplota

9 Fázový diagram H 2 O

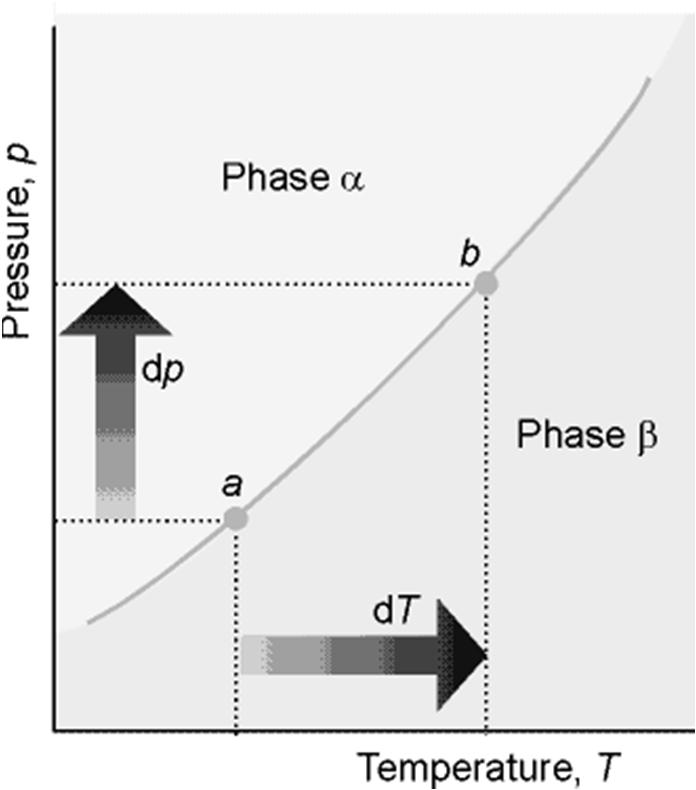

10 Clausius-Clapeyronova rovnice Clapeyronova rovnice pro fázovou přeměnu Pro l-g rovnováhu křivka varu: 1) V m (g) >> V m (l), pak V m =V m (g) 2) V m (g) ze stavové rovnice id. plynu Diferenciální Clausius-Clapeyronova rovnice Integrovaná Clausius-Clapeyronova rovnice

Změna tenze par vody s teplotou H 2 O(l) H 2 O(g) H 0 výp = 40.

11 Změna tenze par vody s teplotou H 2 O(l) H 2 O(g) H 0 výp = kj mol -1 K p = P H2O van t Hoffova rovnice H 2 O(l) P var = 1 atm Clausius-Clapeyronova rovnice H 2 O(g)

12 Změna tenze par vody s teplotou Tlak nasycené vodní páry při 50 C = 323 K

13 Suchý led Fázový diagram CO 2 Sublimace při p = 1 bar

14 Fázový diagram He He nelze převést do pevného stavu za normálního atmosferického tlaku He nemá trojný bod koexistence g-l-s fází

15 Fázový diagram pro dvousložkovou soustavu C = 2, P + V = 4 V = 4 P P + V = C + 2 Minimálně jedna fáze musí být přítomna P = 1 Izobarický: p = konst. g V max = 3 (T, p, x) Třírozměrný diagram V = 2 Izotermický T = konst. p jako funkce x Izobarický p = konst. T jako funkce x x A 1 x 0 B l

16 Směs dvou kapalin Ideální směs (chování) dvou kapalin: vdw interakce A-A, B-B a A-B jsou přibližně stejné hexan-heptan Chemicky podobné látky H rozp = 0 V rozp = 0 Neideální chování kapalin: vdw interakce A-A, B-B jsou různé (větší nebo menší) než A-B H rozp 0 V rozp 0

17 Rovnováha l g ve směsi dvou kapalin Obě fáze jsou směsí A a B x A, x B molární zlomky v l. y A, y B molární zlomky v g. p A, p B parciální tlaky v g.

18 Tlak par v závislosti na složení kapalné fáze Těkavější složka = vyšší tenze par Izotermický: T = konst. Raoult p A = x A p A 0 P A 0 Raoult p B = x B p B 0 P P P B 0 aceton X A toluen X B směs dvou kapalin: aceton a toluen

19 Izotermický: T = konst. Tlak par v závislosti na složení kapalné fáze P A P B aceton toluen X i P B X aceton + X toluen = 1 toluen

20 Izotermický: T = konst. P A P B aceton toluen X i P aceton + P toluen = P celk P celk P X i

21 Fázový diagram pro dvousložkovou soustavu P A 0 Tlak par v závislosti na složení kapalné fáze (x A ) P aceton + P toluen = P celk Tlak par v závislosti na složení plynné fáze (y A ) P B 0 Izotermický: T = konst. Molární zlomek A 21

22 Destilace za konst. T snižováním tlaku P A 0 A = těkavější složka = vyšší tenze par P B 0 Molární zlomek A, x A

23 Fázové diagramy Izobarický: p = konst. teplota varu tenze par Izotermický: T = konst. Molární zlomek Molární zlomek Těkavější složka = vyšší tenze par = nižší teplota varu 23

24 Destilace za konst. p zvyšováním T Izobarický: p = konst. Teplota varu čisté B Přehřátá pára Teplota varu v závislosti na složení kapalné fáze Kapalina Složení plynné fáze Obohacení těkavější složkou Teplota varu čisté A Molární zlomek A, x A 24

25 Frakční destilace 25

26 26

27 27

28 Tenze par ethylesteru kys. octové v anhydridu kys. octové p A 0 Neideální směsi odchylky od Raoultova zákona Raoult p A = x A p A 0 p /torr x ethylester

29 Celkový tlak ethylesteru a anhydridu kys. octové p /torr p celk p ethylester p andydrid x ethylester

30 n-pentan v methylesteru kys. octové Pozitivní odchylky od Raoultova zákona A a B ve směsi interagují slaběji než A-A a B-B Endotermní rozpouštění p /torr x pentan

31 Raoultův a Henryho zákon K A p /torr Henryho zákon pro x A S = k H p A p A = x A K A Raoultův zákon pro x A 1 p A = x A p A 0 p 0 x pentan

32 Raoultův zákon Tlak nasycené páry složky nad roztokem se mění lineárně s molárním zlomkem látky v roztoku. p A = x A p A 0 Raoultův zákon platí nejpřesněji pro x A 1 Platí pro chemicky podobné látky

33 Henryho zákon Molární rozpustnost je úměrná parciálnímu tlaku složky nad roztokem. Tlak páry složky je úměrný molárnímu zlomku v roztoku. S = k H p A p A = x A K A Henryho zákon platí nejpřesněji pro x A 0 K A hypotetický tlak par čisté A, kdyby se chovala v čistém stavu stejně jako v nekonečně zředěném roztoku.

34 n-pentan a methylester kys. octové p total p /torr p pentan p methylester Izotermický T = konst. x pentan

35 teplota varu Azeotropická směs s min. T v (max. p) Ethanol voda Pozitivní odchylky od Raoultova zákona, A a B ve směsi interagují slaběji než A-A a B-B, směs se vypařuje snadněji než čisté látky Endotermní rozpouštění Molární zlomek A, x A

36 Azeotropická směs s min. T v (max. p) teplota varu Ethanol voda w = 95.6% x = Pozitivní odchylky od Raoultova zákona, A a B ve směsi interagují slaběji než A-A a B-B, směs se vypařuje snadněji než čisté látky Endotermní rozpouštění Hmotnostní procenta Frakční destilací lze získat ethanol max. 95.6% v destilátu a čistou vodu v destilačním zbytku

37 37

38 Azeotropická směs s max. T v (min. p) teplota varu HCl voda C % HCl Negativní odchylky od Raoultova zákona, A a B ve směsi interagují silněji než A-A a B-B Exotermní rozpouštění Frakční destilací lze získat čistou vodu v destilátu a v destilačním zbytku azeotrop HCl 20.2% Molární zlomek HCl

39 39

40 Dvě složky dokonale mísitelní v (l) i (s) Izobarický: p = konst. Substituční slitina Cu-Ni Liquidus Kapalná slitina Cu-Ni Cu Rozsah tuhnutí Tuhá slitina Cu-Ni Solidus Ni teplota tání Ni Cu X % Y Y Poloměry ±15% Podobné elektronegativity Podobné mocenství Stejná krystalová struktura

41 Křivky tuhnutí slitiny Cu-Ni

42 Pákové pravidlo Hmotnostní poměr kapalné a pevné fáze Liquidus 30 % W S = A / (A + B) 20% A B 70% Solidus W L = B / (A + B) X % Y Y W L W S

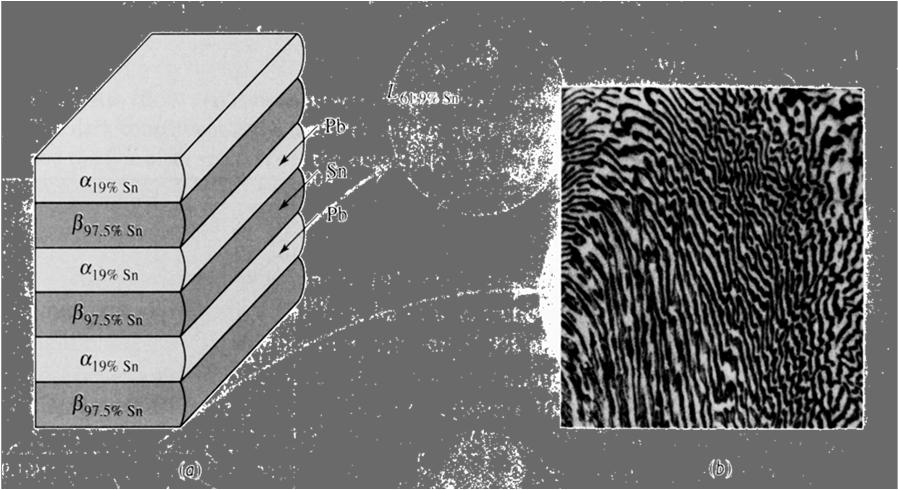

43 Dvě složky dokonale mísitelní v (l) a dokonale nemísitelné v (s) Eutektikum Při eutektickém složení taje směs při nejnižší teplotě přímo na kapalinu Pb-Sn pájka (Pb 38%) taje při 183 C cín 232 C a olovo 327 C

45 Omezeně mísitelné kapaliny Hexan- nitrobenzen Horní kritická teplota

46 Omezeně mísitelné kapaliny Voda - triethylamin Dolní kritická teplota

47 Omezeně mísitelné kapaliny Voda - nikotin Dolní a horní kritická teplota
