1 Dotvoření centra Karviné - okolí třídy 17. listopadu Diplomní projekt vedoucí práce : Ing.arch. Jan Sedlák / konzultace : Ing arch. Ivan Hnízdil vypracoval : Bc. Michal Petr Fa ČVUT / letní semestr 2010/2011

2 Karviná Město Karviná vzniklo v roce 1948 okolo obce Fryštát severovýchodně nad řekou Olší spojením obcí Stará Karviná, Darkov a Ráj. Jihozápadní strana je pro rozvoj města naprosto nevhodná z důvodů poddolování, dodnes pokračující těžby černého uhlí a zátopového území řeky Olše. Původní Karviná (Doly) se nezachovala z důvodů rozsáhlé důlní činnosti. Hlavními atraktivitami v Karviné je lázeňství v Darkově, ke kterému město upíná do budoucnosti svou pozornost, a historické jádro se zámkem Fryštát s rozsáhlým parkem. Do dnešní podoby Karviné se výrazně propisuje jeden z prvních územních plánů z roku 1952, jehož základem byla radiální okružní kompozice města s centrem ve Fryštátu ohraničený okružní třídou (dnes Ostravská a třída 17. listopadu). Tato struktura byla zachována a respektována i později, kdy se veškerá pozornost soustředila na budování sídlišť. Ta vznikala vzhledem k rozmáhající se těžbě černého uhlí od 50. let. Tento rozvoj probíhal postupně od Starého Města směrem na východ. Nejprve v průběhu 50. let bylo vybudováno sídliště Nové Město, od 60. let sídliště Mizerov, Hranice a sídliště Ráj. Tato sídliště nahradila původní dělnické kolonie. Řešené území Řešené území je vymezeno na jihovýchodní straně ulicemi Fryštátská a Karola Sliwky. Na západě je ohraničeno ulicí Svatopluka Čecha. Na severu a severovýchodě je vymezeno ulicemi Cihelní, Nedbalova, Ruská, Komenského, Palackého, Studentská a Dačického. Severní část řešené oblasti tvoří hradba panelových domů s budovou základní a mateřské školy a střední zdravotnické školy, které tvoří jižní fasádu třídy 17. listopadu. Jižní část přiléhající k centru je zastavěna rozdrobenou zástavbou venkovského a maloměstského charakteru. Tato struktura byla doplněna v průběhu 2. pol. 20. století solitérními budovami bývalého Prioru, dnes nákupní centrum Billa, Magistrátu, úřadovny Městské policie Karviná původně budova mateřské školy, Státní archiv, Slezské univerzity původně budova Národního výboru dokončená v 80. letech. V platném územním plánu je počítáno s výstavbou jihozápadního obchvatu kolem řeky Olše, který se napojuje na ulici Ostravskou u železniční tratě a ústí za městem do komunikace číslo I/67 vedoucí do Českého Těšína. Lze tedy předpokládat, že plánovaný obchvat převezme tranzitní část dopravní zátěže. Vzhledem k tomuto trasování obchvatové komunikace zůstane třída 17. listopadu zatížena lokální dopravou a v komunikačním schématu Karviné zůstane páteřní komunikací, do níž směřují tři významné radiální komunikace. Tyto radiály člení třídu 17. listopadu, resp. řešenou oblast, na tři segmenty, kterým dodává charakter solitérní zástavba. Mezi ulicemi Svatopluka Čecha a třídou Osvobození je to budova bývalého Prioru. Segment mezi třídou Osvobození a třídou Rudé armády je územím prázdným, kterému dominuje budova základní a mateřské školy. Poslední část mezi třídou Rudé armády a Borovského je stabilizována hradbou čtyřpodlažních panelových domů, které z druhého plánu převyšují dvanácti až šestnáctipodlažní věžové panelové domy. Ohniskem tohoto území je Univerzitní náměstí u budovy Slezské univerzity. Principy mého návrhu: -propojit historické centrum se stávajícími sídlišti, -vytvořit atraktivní body veřejného života na kříženích třídy 17. listopadu s radiálami, -vytvořit veřejné prostory vhodné pro pobyt a pohyb lidí. Návrh Celé území je rozděleno radiálami na tři segmenty, dvěma krajním mezi ulicí Svatopluka Čecha, třídou Osvobození a Rudé armády, Borovského - dávají charakter stávající budovy občanské vybavenosti. U prvního je to budova bývalého Prioru, který přispívá u tohoto segmentu k charakteru obchodní třídy. U segmentu na opačném konci k charakteru přispívají budovy školských staveb Slezské univerzity a Střední zdravotnická školy a velký počet obytných domů, které této části dodávají charakter obytně-vzdělávací. U středního segmentu takováto občanská vybavenost chybí, je proto v návrhu doplněna o budovu Městského divadla, které v Karviné není. Tato střední část, propojující obchodní a obytně-vzdělávací, bude tedy mít charakter kulturní. Boulevard/Parkway Sjednocujícím prvkem celé nové kompozice je vytvoření parkového boulevardu přes celé řešené území. Vznikne rozdělením dopravní tepny třídy 17. listopadu - na dvě jednosměrné komunikace, mezi nimiž se nachází parkway. Jednotě boulevardu přispívá stromořadí platanů po jeho okrajích. Místa křížení jsou v prostoru parkway zdůrazněna postupně gradujícími stromy směrem ke sponě (menšími akáty a většími jinany a javory), ale takovými, které nepřevýší stromořadí platanů. Prostor boulevardu je v horizontu chodce uzavřen průběžnými živými ploty, navozujícími intimní prostředí uvnitř boulevardu, avšak dostatečně transparentními k navození atmosféry bezpečí v celém prostoru. Před živými ploty probíhá v celé délce cyklostezka pojednaná v živici probarvené dočervena. Působí jako další sjednocující prvek boulevardu. Veškeré prostory a chodníky uvnitř boulevardu budou vymlatovány. Do těchto prostor jsou umístěny letní restaurace a terasy, tržnice a tržiště, venkovní expozice galerie a botanická zahrada - prvky zvyšující atraktivitu tohoto celku. průvodní zpráva Diplomní projekt Dot o ení entr r in okolí t í li top e o í pr e nr n e l k kon lt e n r n ní il pr o l il etr le tní eme tr

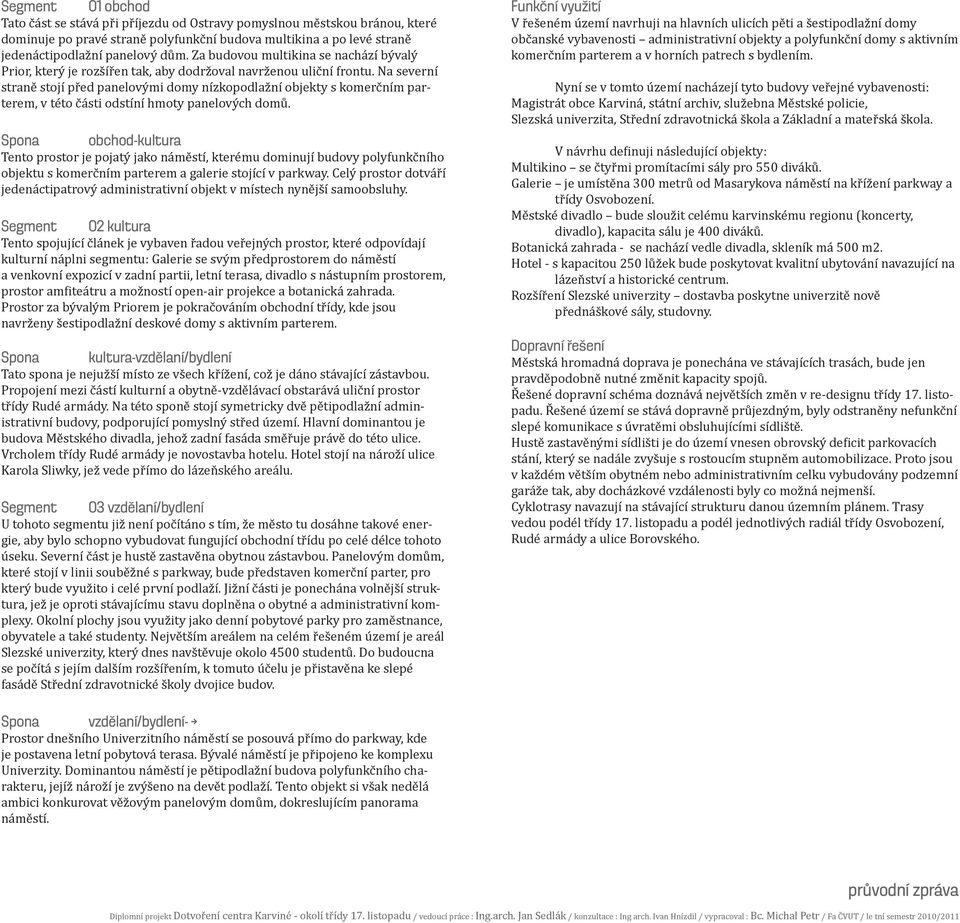

3 Segment 01 obchod Tato část se stává při příjezdu od Ostravy pomyslnou městskou bránou, které dominuje po pravé straně polyfunkční budova multikina a po levé straně jedenáctipodlažní panelový dům. Za budovou multikina se nachází bývalý Prior, který je rozšířen tak, aby dodržoval navrženou uliční frontu. Na severní straně stojí před panelovými domy nízkopodlažní objekty s komerčním parterem, v této části odstíní hmoty panelových domů. Spona obchod-kultura Tento prostor je pojatý jako náměstí, kterému dominují budovy polyfunkčního objektu s komerčním parterem a galerie stojící v parkway. Celý prostor dotváří jedenáctipatrový administrativní objekt v místech nynější samoobsluhy. Segment 02 kultura Tento spojující článek je vybaven řadou veřejných prostor, které odpovídají kulturní náplni segmentu: Galerie se svým předprostorem do náměstí a venkovní expozicí v zadní partii, letní terasa, divadlo s nástupním prostorem, prostor am iteátru a možností open-air projekce a botanická zahrada. Prostor za bývalým Priorem je pokračováním obchodní třídy, kde jsou navrženy šestipodlažní deskové domy s aktivním parterem. Spona kultura-vzdělaní/bydlení Tato spona je nejužší místo ze všech křížení, což je dáno stávající zástavbou. Propojení mezi částí kulturní a obytně-vzdělávací obstarává uliční prostor třídy Rudé armády. Na této sponě stojí symetricky dvě pětipodlažní administrativní budovy, podporující pomyslný střed území. Hlavní dominantou je budova Městského divadla, jehož zadní fasáda směřuje právě do této ulice. Vrcholem třídy Rudé armády je novostavba hotelu. Hotel stojí na nároží ulice Karola Sliwky, jež vede přímo do lázeňského areálu. Segment 03 vzdělaní/bydlení U tohoto segmentu již není počítáno s tím, že město tu dosáhne takové energie, aby bylo schopno vybudovat fungující obchodní třídu po celé délce tohoto úseku. Severní část je hustě zastavěna obytnou zástavbou. Panelovým domům, které stojí v linii souběžné s parkway, bude představen komerční parter, pro který bude využito i celé první podlaží. Jižní části je ponechána volnější struktura, jež je oproti stávajícímu stavu doplněna o obytné a administrativní komplexy. Okolní plochy jsou využity jako denní pobytové parky pro zaměstnance, obyvatele a také studenty. Největším areálem na celém řešeném území je areál Slezské univerzity, který dnes navštěvuje okolo 4500 studentů. Do budoucna se počítá s jejím dalším rozšířením, k tomuto účelu je přistavěna ke slepé fasádě Střední zdravotnické školy dvojice budov. Funkční využití V řešeném území navrhuji na hlavních ulicích pěti a šestipodlažní domy občanské vybavenosti administrativní objekty a polyfunkční domy s aktivním komerčním parterem a v horních patrech s bydlením. Nyní se v tomto území nacházejí tyto budovy veřejné vybavenosti: Magistrát obce Karviná, státní archiv, služebna Městské policie, Slezská univerzita, Střední zdravotnická škola a Základní a mateřská škola. V návrhu de inuji následující objekty: Multikino se čtyřmi promítacími sály pro 550 diváků. Galerie je umístěna 300 metrů od Masarykova náměstí na křížení parkway a třídy Osvobození. Městské divadlo bude sloužit celému karvinskému regionu (koncerty, divadlo), kapacita sálu je 400 diváků. Botanická zahrada - se nachází vedle divadla, skleník má 500 m2. Hotel - s kapacitou 250 lůžek bude poskytovat kvalitní ubytování navazující na lázeňství a historické centrum. Rozšíření Slezské univerzity dostavba poskytne univerzitě nově přednáškové sály, studovny. Dopravní řešení Městská hromadná doprava je ponechána ve stávajících trasách, bude jen pravděpodobně nutné změnit kapacity spojů. Řešené dopravní schéma doznává největších změn v re-designu třídy 17. listopadu. Řešené území se stává dopravně průjezdným, byly odstraněny nefunkční slepé komunikace s úvratěmi obsluhujícími sídliště. Hustě zastavěnými sídlišti je do území vnesen obrovský de icit parkovacích stání, který se nadále zvyšuje s rostoucím stupněm automobilizace. Proto jsou v každém větším obytném nebo administrativním celku vybudovány podzemní garáže tak, aby docházkové vzdálenosti byly co možná nejmenší. Cyklotrasy navazují na stávající strukturu danou územním plánem. Trasy vedou podél třídy 17. listopadu a podél jednotlivých radiál třídy Osvobození, Rudé armády a ulice Borovského. Spona vzdělaní/bydlení- Prostor dnešního Univerzitního náměstí se posouvá přímo do parkway, kde je postavena letní pobytová terasa. Bývalé náměstí je připojeno ke komplexu Univerzity. Dominantou náměstí je pětipodlažní budova polyfunkčního charakteru, jejíž nároží je zvýšeno na devět podlaží. Tento objekt si však nedělá ambici konkurovat věžovým panelovým domům, dokreslujícím panorama náměstí. průvodní zpráva Diplomní projekt Dot o ení entr r in okolí t í li top e o í pr e nr n e l k kon lt e n r n ní il pr o l il etr le tní eme tr

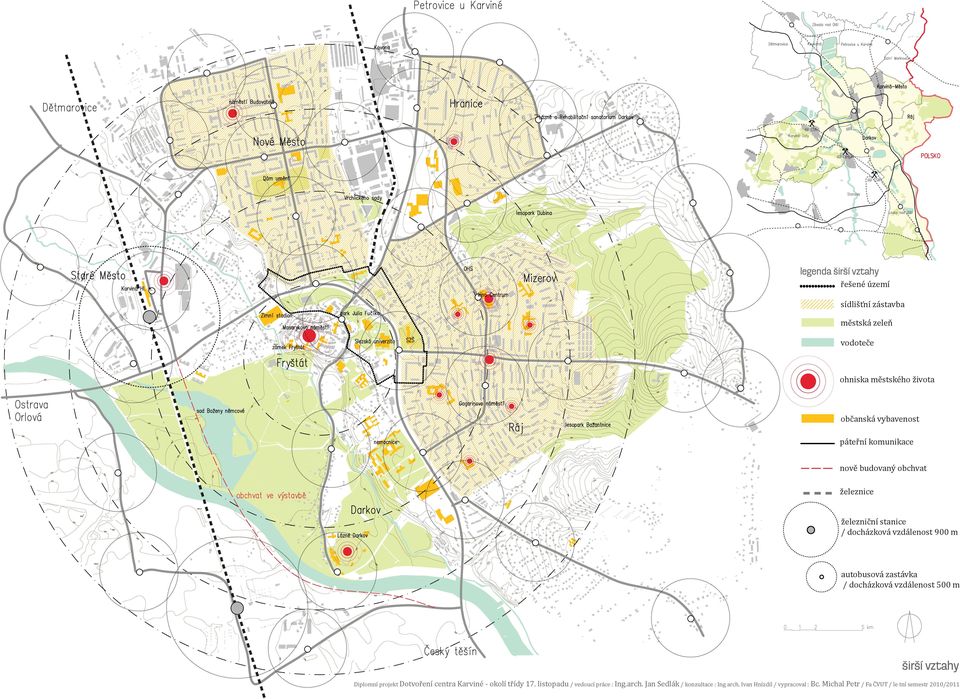

4 legenda širší vztahy â æ ± ï À À æë À ³ Ò «³ ± ā «â À ³ ý ā ā «À Ȁ ͻͳͳ Ȁ ͷͳͳ širší vztahy Diplomní projekt â À ± Ǧ À âà ͳ Ǥ Ȁ À ǣ Ǥ Ǥ Ȁ ǣ Ǥ À Ȁ ǣ Ǥ Ȁ, Ȁ À ʹͲͳͲȀʹͲͳͳ

5 ulice Karola Sliwky, pohled na budovu bývalého Prioru, dnes nákupní centrum Billa třída 17.listopadu, pohled na budovu Slezské univerzity fotodokumentace Diplomní projekt Dot o ení entr r in okolí t í li top e o í pr e nr n e l k kon lt e n r n ní il pr o l il etr le tní eme tr

6 koncept --> --> li ní í m t k po emk li ní í p rk veřejný prostor k lt r l --> kol i li e n mn e ejn pro tor propojení zástavba k tr n orm i --> o t principy návrhu Diplomní projekt Dot o ení entr r in okolí t í li top e o í pr e nr n e l k kon lt e n r n ní il pr o l il etr le tní eme tr

7 legenda prostorový výkres â æ ± ï À À À ā ý ± «Ǧ ā Ǧ ā ā À ý À ǡ Ǧ â æ ³ R À À Ò À À Ò À À ā ý Ǧ ǡ Ǧ prostorový výkres Diplomní projekt â À ± Ǧ À âà ͳ Ǥ Ȁ À ǣ Ǥ Ǥ Ȁ ǣ Ǥ À Ȁ ǣ Ǥ Ȁ, Ȁ À ʹͲͳͲȀʹͲͳͳ

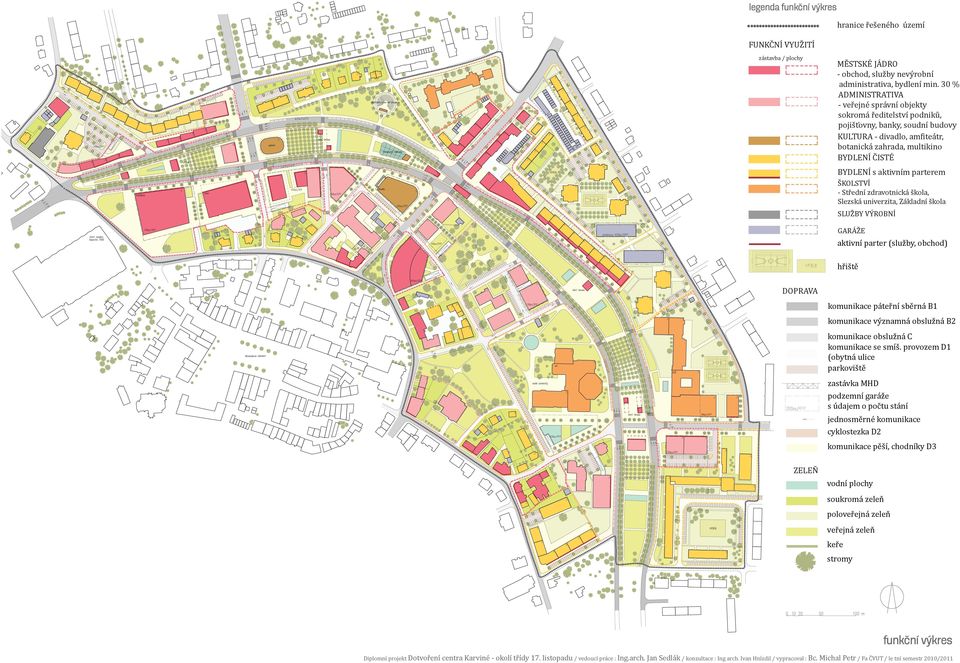

8 legenda funkční výkres â æ ± ï À, A ~ A Ȁ 4 2 Ǧ ǡ ā ý À ǡ À Ǥ Ͳ Ψ Ǧ â ± À â À õǡ æë ǡ ǡ À Ǧ ǡ ϐ ǡ ǡ A, 2 A À e A Ǧ â À æ ǡ ǡ À æ ~ z A ~ À ȋ ā ǡ Ȍ â æ ³ â À ³ ͳ ý ā ʹ ā ÀæǤ ͳ ȋ æ ³ À ā ï «À ³ ± ʹ ³æÀǡ À R À Ò â Ò â Ò â funkční výkres Diplomní projekt â À ± Ǧ À âà ͳ Ǥ Ȁ À ǣ Ǥ Ǥ Ȁ ǣ Ǥ À Ȁ ǣ Ǥ Ȁ, Ȁ À ʹͲͳͲȀʹͲͳͳ

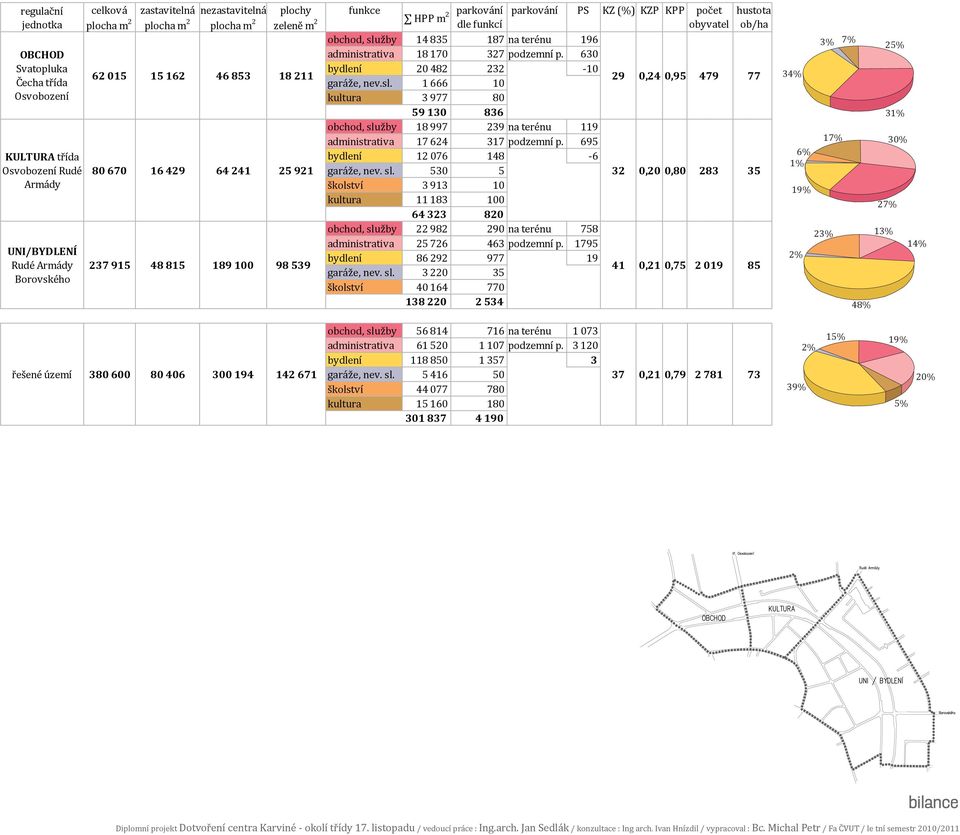

9 re l ní je notk OBCHOD topl k e t í o o ení KULTURA t í o o ení rm UNI/BYDLENÍ rm oro k o elko plo m t iteln plo m net iteln plo m plo elen m nk e m p rko ní p rko ní le nk í oo l n ter n mini tr ti po emní p lení r e nel k lt r oo l n ter n mini tr ti po emní p lení r e ne l kol t í k lt r oo l n ter n mini tr ti po emní p lení r e ne l kol t í po et o tel 0,24 0, ,20 0, ,21 0, tot o oo l n ter n mini tr ti po emní p lení 3 e en emí r e ne l 37 0,21 0, kol t í k lt r bilance Diplomní projekt Dot o ení entr r in okolí t í li top e o í pr e nr n e l k kon lt e n r n ní il pr o l il etr le tní eme tr

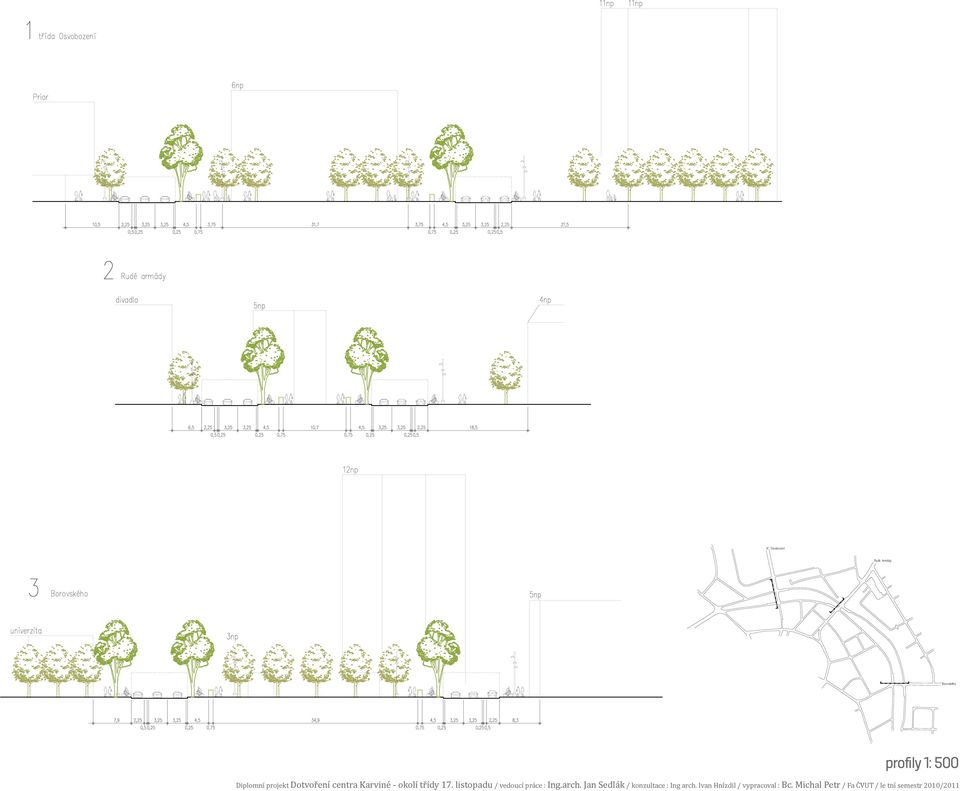

10 profily 1: 500 Diplomní projekt Dot o ení entr r in okolí t í li top e o í pr e nr n e l k kon lt e n r n ní il pr o l il etr le tní eme tr

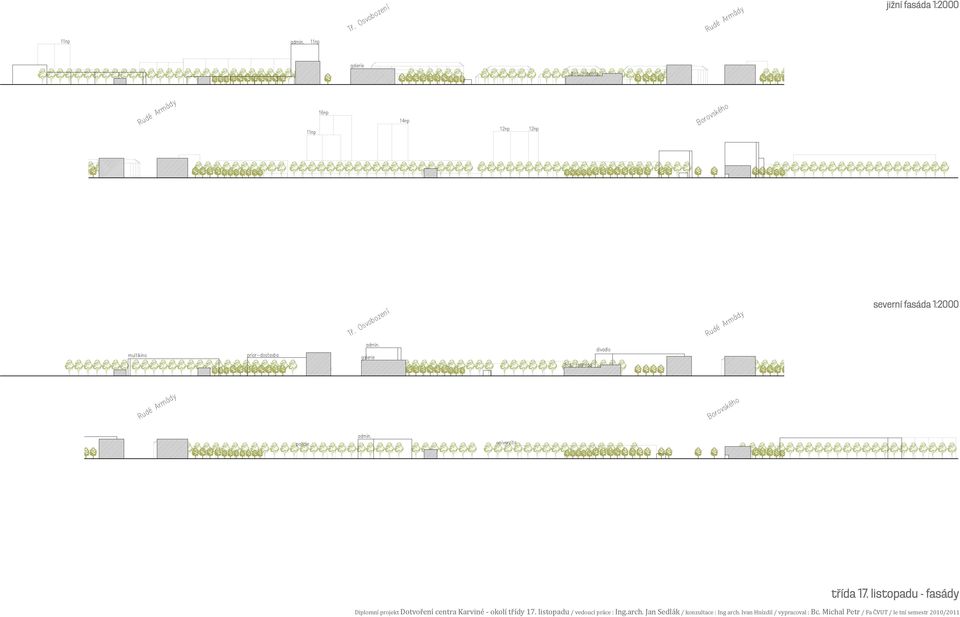

11 jižní fasáda 1:2000 severní fasáda 1:2000 třída 17. listopadu - fasády Diplomní projekt â À ± Ǧ À âà ͳ Ǥ Ȁ À ǣ Ǥ Ǥ Ȁ ǣ Ǥ À Ȁ ǣ Ǥ Ȁ, Ȁ À ʹͲͳͲȀʹͲͳͳ

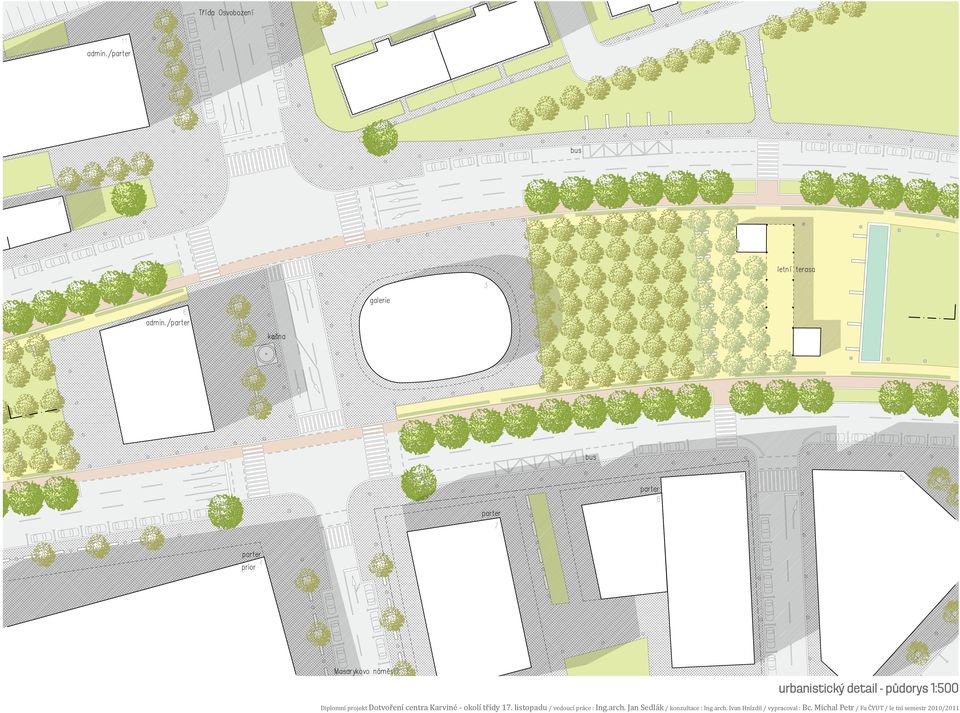

12 urbanistický detail - půdorys 1:500 Diplomní projekt â À ± Ǧ À âà ͳ Ǥ Ȁ À ǣ Ǥ Ǥ Ȁ ǣ Ǥ À Ȁ ǣ Ǥ Ȁ, Ȁ À ʹͲͳͲȀʹͲͳͳ

13 Prostor křížení boulevardu a třídy Osvobození je vymezen budovami, polyfunkčního objektu s komerčním parterem a galerií, stojícími v parkway. Celý prostor dotváří jedenáctipatrový administrativní objekt. Tyto spony jsou v prostoru parkway zdůrazněna postupně gradujícími stromy směrem ke sponě - menšími akáty a většími jinany a javory. legenda urbanistický detail tr ník ml to po r etono l i i e pro r en o er en i i e trom pl t n kor n m trom j or jin n kor n m trom k t kor n m i plot k m p rkin l mp li ní otlení l i k urbanistický detail - pohled 1:500 Diplomní projekt Dot o ení entr r in okolí t í li top e o í pr e nr n e l k kon lt e n r n ní il pr o l il etr le tní eme tr

14 STAV R NÁVRH DO 2010 NÁVRH PO 2010, A ~ A hranice obce À À Ǥ Ǥ Ǧͷ Ǥ õ ± À Ǥ õ Ǥ Ǥ ÀǤ ȋ õ Ǥ ǤȌ āà À À G200 plochy OV s popisem «Ǥ ³ ± plochy pro stavby trv. char. ý õ G400 G90 G430 Ò À G200 õ ý Ǥǡ Ǥǡ Ǥ õ Ǥǡ Ǥ ǡ āà G450 G100 plochy dostavby výr. a ā Ǥ Ǥ G200 ā G130 À ï«± âǥ ³ õ â õ plochy zahrad a zahradn. Ǥ G1 Ǥ Ǥ ï À Ǥ G450 Ò Ǧ À ï À ± l Ȁl G380 Popis OV ͳǧ âǥ æ Àǡ ³ āǡ ʹǦ Ǥǡ Ǧ Ǥ Ǥǡ ͶǦ Ǥ âà Àǡ ͷǧ Ϊ Ǥǡ Ǧ Ǥ âǥǡ Ǧ Ò À Ǥǡ ͺ eǡ ͻǧ ǡ ā ǡ ͳͳǧ Ǥ DOPRAVA Ǥ Ǥ À ³ Ǥ ³ ± ͳ ý Ǥ ÒǤ Ǥ À ³ Ǥ ³ ± ʹ À ÒǤ Ǥ À ³ ý Ǥ À Ǥ ï«ǥ Ǥ stavební úprava kom. význ. trasy s ozn. rozptylu platný územní plán Karviná, 1:5000 změna územního plánu Karviná,1:5000 cyklotrasy ³ ³æÀ «À samost. park. pl. pro ³ Ǥ âǥ ï Ǥ Ǥ ï «À À æàâ Ǥ ~ A l A Ǧ V õ V 2 À À Ǧ À ± À À À Àæ Ǧā ǡ ý ± «± ý À ǡ ³ ý Ǥ «À ± ³ âà À âà ï À «Ǥǡ ³Ǧ ï À ā ± Ǥ ï À āà ȋ À ā ʹͷ ÀȌ změna územního plánu Karviná Diplomní projekt â À ± Ǧ À âà ͳ Ǥ Ȁ À ǣ Ǥ Ǥ Ȁ ǣ Ǥ À Ȁ ǣ Ǥ Ȁ, Ȁ À ʹͲͳͲȀʹͲͳͳ

15 Celkový pohled od západu nadhledové perspektivy Diplomní projekt Dot o ení entr r in okolí t í li top e o í pr e nr n e l k kon lt e n r n ní il pr o l il etr le tní eme tr

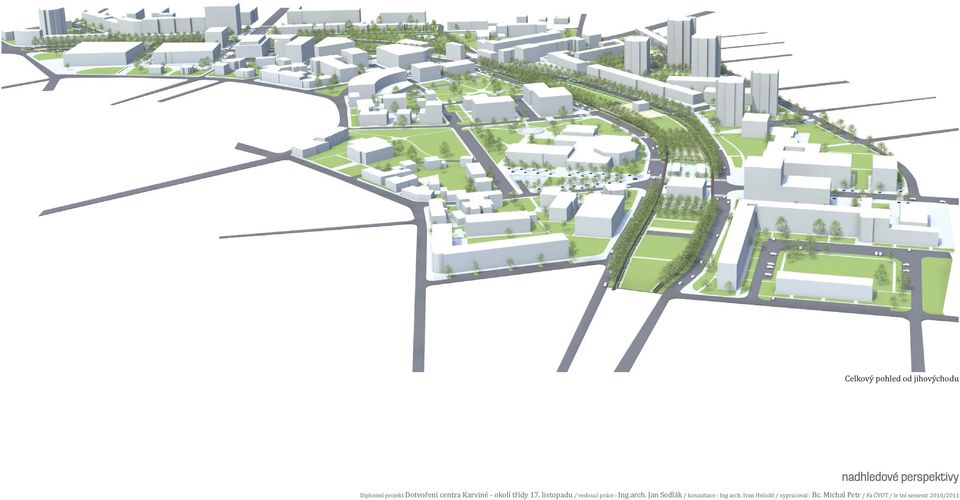

16 Celkový pohled od jihovýchodu nadhledové perspektivy Diplomní projekt Dot o ení entr r in okolí t í li top e o í pr e nr n e l k kon lt e n r n ní il pr o l il etr le tní eme tr

17 Pohled do parkway, na křižovatce s ulicí Karola Sliwky, v popředí multikino nadhledové perspektivy Diplomní projekt Dot o ení entr r in okolí t í li top e o í pr e nr n e l k kon lt e n r n ní il pr o l il etr le tní eme tr

18 Pohled na sponu - ulice Rudé armády, v popředí am iteátr, botanická zahrada a divadlo nadhledové perspektivy Diplomní projekt â À ± Ǧ À âà ͳ Ǥ Ȁ À ǣ Ǥ Ǥ Ȁ ǣ Ǥ À Ȁ ǣ Ǥ Ȁ, Ȁ À ʹͲͳͲȀʹͲͳͳ

19 Pohled na náměstí, třída Osvobození perspektiva - horizont chodce Diplomní projekt Dot o ení entr r in okolí t í li top e o í pr e nr n e l k kon lt e n r n ní il pr o l il etr le tní eme tr

20 Letní terasa perspektiva - horizont chodce Diplomní projekt Dot o ení entr r in okolí t í li top e o í pr e nr n e l k kon lt e n r n ní il pr o l il etr le tní eme tr

21 Autobusová zastávka Nové Město perspektiva - horizont chodce Diplomní projekt â À ± Ǧ À âà ͳ Ǥ Ȁ À ǣ Ǥ Ǥ Ȁ ǣ Ǥ À Ȁ ǣ Ǥ Ȁ, Ȁ À ʹͲͳͲȀʹͲͳͳ

22 ESKÉ VYSOKÉ U ENÍ TECHNICKÉ V PRAZE FAKULTA ARCHITEKTURY AUTOR, DIPLOMANT: Bc. Michal Petr AR 2010/2011, LS NÁZEV DIPLOMOVÉ PRÁCE: ( J) DOTVO ENÍ CENTRA KARVINÉ OKOLÍ T ÍDY (AJ) ANNEX OF KARVINÁ DOWNTOWN AREA OF LISTOPADU STREET JAZYK PRÁCE: ESKÝ Vedoucí práce: Oponent práce: Klí ová slova ( á): Ing.arch. Jan Sedlák Ústav: Navrhování III (15129) Ing.arch. Daneš Dvo ák Anotace ( á): a i a ra s Anotace : is a is a subburbs, is is public Prohlášení autora Prohlašuji, p práci a s o p r (Celý text metodického pokynu je na www FA studium V 2011 s au ora-a Tento dokument je a povinnou sou diplomové práce / portfolia a CD. prohlášení Diplomní projekt Dot o ení entr r in okolí t í li top e o í pr e nr n e l k kon lt e n r n ní il pr o l il etr le tní eme tr
