1 Model TRX Multikalibrátor UÏivatelská pfiíruãka Pfied zapoãetím pouïívání tohoto pfiístroje doporuãujeme prostudovat tuto pfiíruãku. ELECTRONICS

2 1 UÏivatelská pfiíruãka Pfied zapoãetím pouïívání tohoto pfiístroje doporuãujeme prostudovat tuto pfiíruãku.

3 2 Obsah: Strana Uvedení pfiístroje do provozu Napájení Kontrola baterií bûhem provozu Kontrola baterií pfii zapnutí Provoz PouÏití dobíjecích baterií Ni-Cd baterie Provozní doba Ni-Cd baterií MoÏnosti Ni-Cd baterií Práce s nabídkov m MENU Pfiíklad Mûfiící a v stupní funkce Mûfiení proudu Simulace pfievodníku ve dvouvodiãovém zapojení Proudov v stup Práce s v stupními signály Zdroj proudu a simulace pfievodníku Speciální funkce Pevné kroky Programování % dûlení nastaveného rozpûtí Automatické krokování Funkce Signal Ramping- integrace signálu Funkce Scaling- cejchování stupnic Kalibrace teplotních pfievodníkû Simulace pfievodníkû teploty Pfiedvolby Nastavení pfiedvoleb Obsah: Strana Nastavení Zmûna pfiednastaven ch hodnot Alkalické a Ni-Cd baterie VloÏení datumu kalibrace Smazání dfiíve zadan ch pfiedvoleb Info-klávesy Kompenzace studeného konce Informace pro model TRX-IS Dobíjení baterií PouÏívání bûhem dobíjení PouÏití baterií V mûna baterií Upozornûní pfii pouïití ve v bu ném prostfiedí Specifikace modelu TRX-IS ÚdrÏba a opravy V mûna pojistek Pfiíprava ke kalibraci a hledání závad Kalibrace Vnitfiní test Informace o náhradních dílech Schémata zapojení Specifikace Záruka a zodpovûdnost

4 3 Uvedení pfiístroje do provozu UPOZORNùNÍ: Doporuãujeme pouïívat alkalické baterie. Vytékající baterie mohou zpûsobit nevratné po kození pfiístroje. Vyjmûte baterie vïdy, jestliïe jsou vybité, anebo jestliïe pfiístroj nebude v provozu po dobu del í neï 4 t dny. Pokyny pro pouïití dobíjecích baterií se doãtete dále v této kapitole. Napájení Pfiístroj mûïe b t napájen buì ze sítû pomocí adaptéru 230 Vst, 50 Hz, nebo z baterií. Stav baterií je kontrolován pfii zapnutí a bûhem provozu pfiístroje. Kontrola baterií bûhem provozu JestliÏe napûtí baterií klesne pod hodnotu 3,9 V, je na to uïivatel upozornûn blikajícím nápisem bat na displeji. bat Pfiístroj mûïe b t v provozu je tû dal ích min., dokud nedojde k poklesu napûtí pod 3,2 V a tím i ke ztrátû v ech hodnot z displeje. (Úrovnû napûtí platí pro alkalické baterie). REPLACE BATERIES! JestliÏe se na displeji objeví toto hlá ení, je tfieba vymûnit baterie. Kontrola baterií pfii zapnutí Vybité baterie mohou po zapnutí pfiístroje chvíli pûsobit stejn m dojmem jako nové baterie, ale velmi rychle ztrácí kapacitu a pfiestávají fungovat. Abychom se vyhnuli tomuto nepfiíjemnému pfiekvapení, je pokles napûtí monitorován jiï pfii zapnutí pfiístroje a vybití baterií je zobrazeno na displeji. Pro zji tûní aktuálního napûtí baterií projdûte vstupní MENU k poloïce BATT.

5 4 Provoz Po zapnutí pfiístroje zaãne probíhat jeho vnitfiní test. Na displeji se zobrazí: NEWPORT MODEL TRX SELF DIAGNOSTICS Negativní v sledek testu je signalizován nápisem: MALFUNKTION JestliÏe se objeví tento nápis, vypnûte a znovu zapnûte pfiístroj. Objeví-li se nápis MALFUNKTION znovu, pfiístroj není v pofiádku a potfiebuje opravit. Viz kapitola údrïba a opravy. Je-li v e v pofiádku, na displeji se objeví nápis: menu OUTPUT Úchytné fiemeny zvy ují pohodlí pfii pouïívání pfiístroje. UPOZORNùNÍ: Doba mezi vypnutím a opûtovn m zapnutím pfiístroje by nemûla b t krat í neï 3 s. Je-li doba krat í, nemusí dojít k vynulování vnitfiních pamûtí a na displeji jsou zobrazeny ãerné obdélníky. Pfiístroj vypnûte, vyãkejte a znovu zapnûte.

6 5 PouÏití dobíjecích baterií Pro co nejdel í dobu pouïití v terénu je pfiístroj dodáván s alkalick mi bateriemi. JestliÏe chcete pouïít dobíjecí baterie, postupujte následovnû: 1. Vymontujte v echny 4 montáïní roubky a otevfiete kalibrátor. 2. Vyjmûte alkalické baterie.v bateriovém prostoru naleznete pfiepínaã slouïící k pfiemostûní napájecího okruhu.umístûte pfiepínaã do polohy CHARGE. 3. VloÏte 4 dobíjecí, Ni-Cd baterie tak, jak je vyznaãeno na víãku pfiístroje. 4. Pfiístroj zavfiete a opût dotáhnûte roubky. 5. Odstranûním ochranného títku na síèovém adaptéru získáte pfiístup k pfiepínaãi. 6. Nastavte pfiepínaã do polohy -ON-. 7. Pfiipojte adaptér ke kalibrátoru a zapnûte jej do zásuvky.po dobu nabíjení je kalibrátor urãen ke stolnímu pouïití.nabíjecí doba je pfiibliïnû 14 hodin pro úplnû vybité baterie. 8. Pouze pro modely TRX a MCX: Zapnûte pfiístroj a bûhem trvání vnitfiního testu stisknûte klávesu 0. Podle popisu v kapitole Alkalické nebo Ni-Cd baterie zmûàte typ baterií na Ni-Cd. Ni-Cd baterie Není vhodné skladovat pfiístroj s vybit mi nebo ãásteãnû vybit mi bateriemi. Doporuãuje se dobít baterie po kaïdém skonãení práce.napûtí plnû dobit ch baterií je 5,4 V. Napûtí témûfi vybit ch baterií je 4,5 V. JestliÏe baterie nelze dobít na 5,4 V, je tfieba je vybít a znovu nabít nejménû dvakrát po sobû. K vybití baterií lze pouïít kalibrátor tak, Ïe po jeho zapnutí nastavíme v stup 20 ma. JestliÏe ani pak nelze baterie nabít, je tfieba je vymûnit. Provozní doba Ni-Cd baterií Ve srovnání s alkalick mi bateriemi vydrïí Ni-Cd baterie zhruba poloviãní dobu provozu na jedno nabití. MoÏnosti Ni-Cd baterií Dobíjecí Ni-Cd baterie nejsou dodávány spolu s pfiístrojem.lze je v ak dokoupit samostatnû. Pfiednost mají ãlánky s vy í kapacitou (2 Ah).

7 6 UPOZORNùNÍ: Pozor na zámûnu alkalick ch baterií za Ni-Cd.Pfii pokusu o jejich dobíjení by vytékající elektrolyt mohl váïnû po kodit elektroniku pfiístroje. Práce s nabídkov m MENU Indikace na displeji je rozdûlena na dvû ãásti, z nichï jedna slouïí pro zobrazení hodnot mûfien ch veliãin a druhá hodnot v stupních veliãin. JestliÏe jsou na displeji zobrazeny dvû ipky, viz. níïe, pak: menu Pomocí kláves a mûïete procházet jednotlivá menu aï do nalezení poïadované funkce. Potvrzení v bûru funkce se provede klávesou ENTER.JestliÏe jste omylem potvrdili v bûr jiné funkce, lze se vrátit o krok zpût stisknutím a podrïením klávesy C/CE. Pfiíklad Chceme-li napfi. provést simulaci termoãlánku typ J, s automatickou kompenzací studeného konce, lze postupovat takto: menu OUTPUT Stisknout klávesu ENTER a procházet pomocí ipek do nabídky termoãlánky, TC-IEC. menu OUTPUT TC - IEC Stisknout klávesu ENTER a procházet pomocí ipek k poloïce termoãlánek typ J, TC-J. menu TC - IEC TC - J

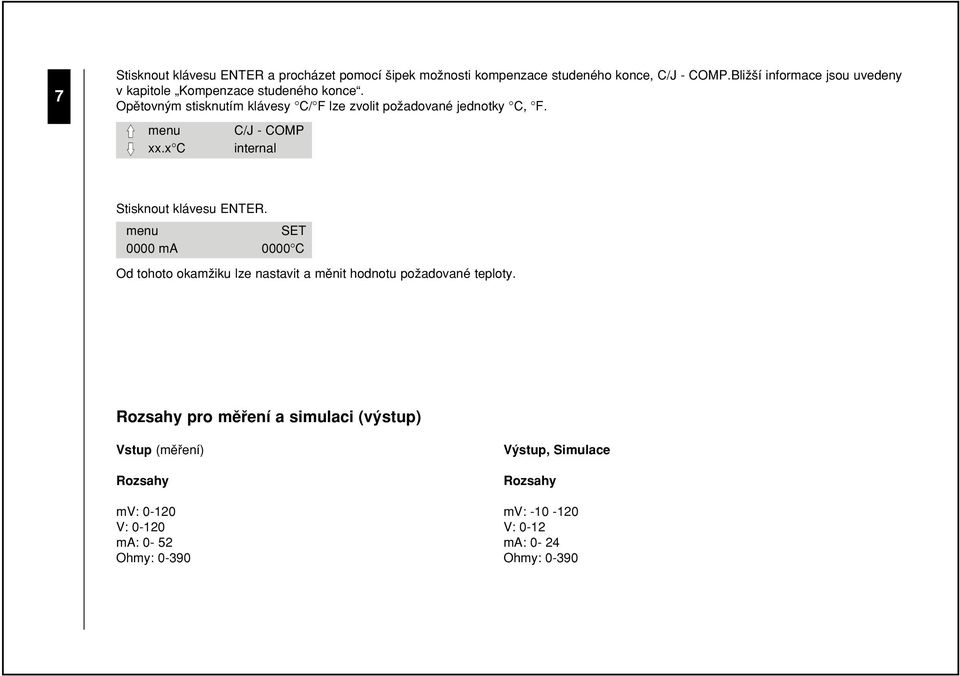

8 7 Stisknout klávesu ENTER a procházet pomocí ipek moïnosti kompenzace studeného konce, C/J - COMP.BliÏ í informace jsou uvedeny v kapitole Kompenzace studeného konce. Opûtovn m stisknutím klávesy C/ F lze zvolit poïadované jednotky C, F. menu xx.x C C/J - COMP internal Stisknout klávesu ENTER. menu SET 0000 ma 0000 C Od tohoto okamïiku lze nastavit a mûnit hodnotu poïadované teploty. Rozsahy pro mûfiení a simulaci (v stup) Vstup (mûfiení) Rozsahy V stup, Simulace Rozsahy mv: mv: V: V: 0-12 ma: 0-52 ma: 0-24 Ohmy: Ohmy: 0-390

9 8 Termoãlánky: Termoãlánky: - J - IEC/ANSI - J - IEC/ANSI - K - IEC/ANSI - K - IEC/ANSI - T - IEC/ANSI - T - IEC/ANSI - B - IEC/ANSI - B - IEC/ANSI - R - IEC/ANSI - R - IEC/ANSI - S - IEC/ANSI - S - IEC/ANSI - E - IEC/ANSI - E - IEC/ANSI - N - IEC/Nicrosil-Nisil - N - IEC/ Nicrosil-Nisil - L - (J) DIN - L - (J) DIN - U - (T) DIN - U - (T) DIN Odporové teplomûry: Odporové teplomûry: - Pt 100- IEC/DIN (385) - Pt 100- IEC/DIN (385) - D JIS (392) - D JIS (392) - NI DIN - NI DIN - NI MINCO 7 - NI MINCO 7 - CU 10 - MINCO CU 10 - MINCO 16-9 Mûfiení proudu. Proudov vstup je elektricky odizolován (zkratovací propojka nepfiipojena) od ostatních vstupních a v stupních svorek a mûïe b t souãasnû pouïit ve funkci zdroje a nûkteré ze simulaãních funkcí.izolovan zdroj 24 Vss zaji Èuje ve dvouvodiãovém zapojení napájení pfievodníkû s v stupem 4-20 ma.k souãasnému napájení a mûfiení proudu pfievodníkû slouïí svorky XMTR. POZN.: Odizolování proudového vstupu od ostatních vstupû a v stupû neplatí pro model TRX-IS. Simulace pfievodníku ve dvouvodiãovém zapojení: Zapojení vodiãû dle obr. 15 a 16 v kapitole Schémata zapojení. Nastavení kalibrátoru na proudov v stup. POZN.: Schema zapojení dle obr. 16 není urãeno pro model TRX-IS.

10 9 Proudov v stup Pfii vyuïití pfiístroje jako proudového zdroje je nutno provést zapojení vodiãû dle obr. 14 v kapitole Schémata zapojení.proud v ma zobrazen v pravé ãásti displeje je nastavená poïadovaná hodnota, nikoli skuteãná hodnota proudu ve smyãce, ta je zobrazena na levé stranû displeje. Pokud se skuteãná hodnota li í od poïadované, objeví se bûhem cca 60 s následující hlá ení: CHECK LOOP ma 0000 ma (Kontrola pfieru ení smyãky) Pro simulaci zdroje ve dvouvodiãovém zapojení platí obr.16 POZN.: Schema zapojení dle obr. 16 není urãeno pro model TRX-IS. Práce s v stupními signály Pro v echny typy v stupû Stisknutím kláves a lze ruãnû zvy ovat a sniïovat nastavenou hodnotu. K dispozici jsou dvû rychlosti pro zmûnu nastavené hodnoty.tyto rychlosti se pfiepínají klávesou SLOW/ FAST (pomalu/rychle). Stisknutím klávesy ENTER se hodnota zadaná na displeji objeví na v stupních svorkách. Hodnotu v stupního signálu lze sniïovat a zvy ovat stejn m zpûsobem. Klávesy 0 aï 9 slouïí k pfiímému zadání poïadované hodnoty. Stisknutím klávesy ENTER se hodnota zadaná na displeji objeví na v stupních svorkách. Stisknutím klávesy C/CE pfii zadávání hodnot dojde k vymazání poslednû zadané ãíslice. Pfii podrïení této klávesy dojde k návratu o jeden krok v MENU. Klávesou +/- se mûní znaménko. Zmûnu znaménka lze provést pouze tehdy, jsou-li na displeji zobrazeny samé 0. Klávesou C/ F se pfiepínají jednotky C a F.Jednotky lze mûnit pouze v reïimu nastavování -SET. Klávesa PROGR se pouïívá pro vyvolání menu speciálních funkcí, viz kapitola Speciální funkce.

11 10 Zdroj proudu a simulace pfievodníku Klávesou FIXED STEPS lze pfiímo volit pevnû nastavené kroky (4, 8, 12, 16 a 20 ma). Je nutno ovûfiit, zda odpor smyãky nepfiesáhne 900. Speciální funkce Speciální funkce lze vyvolat za pfiedpokladu, Ïe je pfiístroj pfiepnut do vstupního nebo v stupního reïimu.stisknutím klávesy PROGR je vyvolána nabídka speciálních funkcí, kter mi lze listovat pomocí ipek a. K dispozici jsou tyto speciální funkce: Pro v echny reïimy zdroje a simulace: KEYSTROKING (viz kap. Pfiedvolby ) FIXED STEPS (Pevné kroky) SIGNAL RAMPING (Funkce nábûhu) Pro v echny reïimy mûfiení proudu, zdroje a simulace: SCALING (cejchování stupnic) Pro v echny reïimy simulace teplot: CALIBRATION (teplotní kalibrace pfievodníkû) TEMPERATURE TRANSMITTER TEMPERATURE TRANSMITTER SIMULATION (Simulace pfievodníku) Pevné kroky (Fixed steps) menu FIXED STEPS Klávesou ENTER potvrdit v bûr a pomocí ipek a zvolit : Programovatelné (Programmable) nebo 10% dûlení (10% division)

12 11 Programovatelné (Programmable) Lze uloïit a posléze vyvolat 2 aï 6 hodnot. Po potvrzení v bûru této funkce zadejte kolik hodnot budete chtít uloïit ( 2 aï 6 ). Po zadání a stiknutí ENTER se na displeji objeví. (Pfiíklad pro mv) SET STEP: 1 SET mv 0000 C Zadejte hodnotu, kterou chcete uchovat a stisknûte ENTER. Na displeji se objeví: OUT STEP: ma mv K vyvolání uloïen ch hodnot stisknout FIXED STEPS.KaÏd m stisknutím se na v stupu objeví dal í uloïená hodnota v pofiadí v jakém byla uloïena. 10% dûlení nastaveného rozpûtí Pomocí ENTER potvrdit v bûr této funkce, zadat poïadovanou hodnotu rozpûtí a znovu stisknout ENTER. Klávesou FIXED STEPS lze mûnit v stupní hodnotu nastaveného rozpûtí po 10%. Automatické krokování Pro obû funkce (programování a 10% dûlení) lze mûnit hodnotu v stupního signálu automaticky. Ke spu tûní této funkce a zvolení intervalu zmûn lze pouïít následující tabulku: Klávesa Interval (sekund) Klávesa Interval (sekund) Indikátor odpoãtu na displeji ukazuje, kolik sekund zb vá do následující zmûny v stupní hodnoty.

13 12 Funkce Signal Ramping - Funkce nábûhu menu SIGNAL RAMPING Tato funkce umoïàuje proporcionální ãasovou zmûnu v stupního signálu. Po zvolení této funkce je nutno pomocí ipek a zadat horní a dolní mez a nastavit rozpûtí signálu (RAMP LIMITS). Stejn m postupem se nastaví doba nábûhu (TRAVEL TIME) a doba prodlevy (DWELL TIME) Po zadání tûchto údajû se na displeji objeví: RAMP PROGRAM READY =/ =/ =/\/ 0 = - - Stisknutím se zaãne hodnota v stupního signálu zvy ovat aï do dosaïení maxima. Stisknutím se zaãne hodnota v stupního signálu sniïovat aï do dosaïení minima. Souãasn m stisknutím ipek a se hodnota v stupního signálu zaãne plynule zvy ovat a sniïovat s prodlevou v krajních hodnotách max. a min. Proces lze kdykoli zastavit (zmrazit), stisknutím klávesy 0 a opûtovnû spustit pomocí ipek nebo. Funkce Scaling- cejchování stupnic menu SCALING UÏivatel mûïe cejchovat proudové vstupy pfiístrojû pfiímo ve fyzikálních jednotkách. Po stisku ENTER lze pomocí ipek a vybrat z následujících moïností: 4-20 ma lineární 0-20 ma lineární 4-20 ma nelineární (kvadratick ) 0-20 ma nelineární (kvadratick ) Pfii cejchování pomocí nelineárního (kvadratického) signálu je nastaven automaticky reïim Fixed Steps (pevné kroky) a hodnota signálu pfiímo odpovídá 0%, 25%, 50%, 75% a 100% prûtoku.

14 13 Zadávání dat Pomocí tlaãítek lze pfiemístit blikající kurzor na poloïku, která má b t nastavenana. Maximální rozsah stupnice mûïe b t v mezích aï Nejmen í rozpûtí musí b t vût í neï 100. Záporné znaménko lze zadat pouze tehdy, je-li na vyplàovaném fiádku hodnota Pfii cejchování rozsahu napfi mase na displeji zobrazí: 20.00mA = mA = 0000 Kalibrace teplotních pfievodníkû menu Tx CALIBRATION Pfii této funkci je pfievodník zapojen ve smyãce s kalibrátorem.kalibrátor generuje signál simulující snímaã teploty a zároveà mûfií a napájí proudov v stup pfievodníku, jehoï hodnota je zobrazována na displeji pfiímo ve C. Takto lze velmi rychle ovûfiit nastavení a linearitu pfievodníku.k dispozici jsou v echny zb vající funkce. MÛÏe b t pouïita funkce pevné kroky (Fixed Steps) pro nastavení v stupu 0%, 25%, 50%, 75% a 100% nastaveného rozsahu. Stisknutím ENTER a v bûrem pomocí ipek se zvolí poïadovan v stup pfievodníku (0-20, 4-20 ma). Po dal ím stisknutí ENTER se zadá poïadovan rozsah pfievodníku a opût se potvrdí stisknutím ENTER mA OUT 200 C 200 C Simulace pfievodníku teploty Tato funkce umoïàuje uïivateli zadat teplotu pfiímo ve C, navolit libovoln z typû teplomûrû (termoãlánkû) tak, Ïe vstupním obvodem ovûfiovaného pfiístroje protéká proud úmûrn zadané teplotû. Schema zapojení ã.16 v kapitole Schemata zapojení. menu Tx SIMULATION Stisknutím ENTER a v bûrem pomocí ipek se zvolí poïadovan v stup pfievodníku (0-20, 4-20 ma). Po dal ím stisknutí ENTER se zadá poïadovan rozsah pfievodníku a opût se potvrdí stisknutím ENTER. Zobrazení na displeji: Tx SIM OUT 12.00mA 200 C

15 14 K dispozici jsou v echny zb vající funkce.mûïe b t pouïita funkce pevné kroky (Fixed Steps) pro nastavení v stupu 0%, 25%, 50%, 75% a 100% nastaveného rozsahu. POZN.: U termoãlánkû je proudov v stupní signál úmûrn vnitfinímu elektromotorickému napûtí pfii teplotû 0 C, u odporov ch teplomûrû odporu snímaãe. Pfiedvolby PouÏívání pfiedvoleb slouïí k úspofie ãasu pfii opûtovném pouïívání stejn ch funkcí. Stisknutím jedné klávesy lze pfiímo vyvolat poïadovanou funkci ihned po zapnutí pfiístroje. Nastavení Nastavte libovolnou funkci, kterou budete chtít uloïit.stisknutím klávesy PROGRAMS se vyvolá nabídka speciálních funkcí.pomocí ipek vybrat funkci KEYSTROKING a stisknout ENTER. Na displeji se zobrazí: PRESS KEY TO STORE FUNCTION Stisknûte klávesu 1 aï 6 pro uloïení funkce a poznamenejte se si jaká funkce a pod kter m ãíslem je uloïena. Po dal ím zapnutí pfiístroje a po probûhnutí samodiagnostického testu lze jednodu e uloïenou funkci vyvolat stlaãením dané klávesy. JestliÏe chceme uloïit jinou funkci pod jiï dfiíve pouïit m ãíslem, je tfieba zopakovat v e popsan postup. Stará funkce se pfiepí e novou. Vymazání v ech nastaven ch pfiedvoleb z pamûti je popsáno v kapitole Nastavení.

16 15 Nastavení Pro vyvolání tohoto menu stisknout klávesu 0 bûhem samodiagnostického testu po zapnutí pfiístroje. ipkami a zvolit poïadovanou funkci: Zmûna pfiednastaven ch hodnot Zmûna jednotek: menu degrees C or F Stisknout ENTER a ipkami a zvolit jednotky C nebo F. Znovu stisknout ENTER pro potvrzení volby. Nalistovat EXIT pro návrat do normálního reïimu. Pfied zapoãetím pouïívání tohoto pfiístroje doporuãujeme prostudovat tuto pfiíruãku. Alkalické a Ni-Cd baterie Nalistovat v nabídce: menu cell type Stisknout ENTER a ipkami a zvolit typ baterií. Znovu stisknout ENTER pro potvrzení volby. Nalistovat EXIT pro návrat do normálního reïimu. VloÏení nového data kalibrace menu last calibration Stisknout ENTER DAY (1/31); 00

17 16 Postupnû vkládat den, mûsíc a rok, kaïdou poloïku odeslat pomocí ENTER. Nalistovat EXIT pro návrat do normálního reïimu. Smazání dfiíve zadan ch pfiedvoleb clear keystroke memory Stisknout ENTER a ãekat. Nalistovat EXIT pro návrat do normálního reïimu. Info-klávesa Klávesa INFO slouïí ke zobrazení jinak skryt ch pomocn ch informací. Stisknutím této klávesy se nadispleji zobrazí pfiedchozí poloïka menu. Pfii mûfiení a simulaci termoãlánkû a odporov ch teplomûrû lze pomocí klávesy INFO zobrazit aktuální hodnotu v ma nebo mv odpovídající pfiíslu né teplotû.klávesu INFO lze pouïít v následujících pfiípadech: Teplotní simulace Mûfiení teplot Funkce rampa Kalibrace pfievodníkû teploty Simulace pfievodníkû teploty Cejchování stupnic

18 17 Kompenzace studeného konce Pfii mûfiení nebo simulaci termoãlánkû je nutno brát zfietel na napûtí generované studen m koncem termoãlánku. Aby bylo mûfiení vztaïeno k teplotû 0 C, generuje kalibrátor vnitfiní napûtí úmûrnû tak, aby do lo ke kompenzaci tohoto jevu. Pfiesnost kompenzace velmi závisí na provedení a umístûní vnitfiního senzoru teploty. Vzorkování teploty studeného konce se provádí kaïd ch 60 s po dobu 4 s a je zobrazeno na displeji nápisem CJ-Sample. Bûhem této doby jsou ostatní údaje skryty. Menu pro kompenzaci studeného konce Kalibrátor nabízí tfii druhy kompenzace, 1. Vnitfiní (Internal): automatická, teplotní snímaã uvnitfi kalibrátoru POZN.: Snímaã má del í ãasovou odezvu na zmûny okolní teploty. Pro okolní teploty v rozmezí +10 C aï +30 C je zaruãena pfiesnost 0,8 C. 2. Vnûj í (External): kompenzace probíhá automaticky, teplotní snímaã je souãástí zásuvného modulu (pfiíslu enství kalibrátoru) nebo pomocí vnûj ího snímaãe teploty Pt 100, tfiívodiãovû pfiipojeného ke kalibrátoru (není v pfiíslu enství kalibrátoru) POZN.: Snímaã Pt 100 tfiídy A je umístûn v tûsné blízkosti svorek na zásuvném modulu a mûïe proto mûfiit teplotu velmi pfiesnû (pfiesnost 0,25 C) a s velmi mal m ãasov m zpoïdûním. JestliÏe zásuvn modul není pfiipojen, nebo je pfiipojen nesprávnû, kalibrátor zobrazí na displeji zprávu: C/J SENSOR NOT PRESENT (Snímaã teploty studeného konce není pfiipojen) Po zasunutí nebo otoãení modulu do správné polohy zpráva zmizí.

19 18 3. Ruãní (Manual): PouÏívá se v pfiípadû, kdy teplota studeného konce není totoïná s teplotou okolí a není k dispozici vnûj í snímaã teploty.v tomto pfiípadû lze zmûfiit teplotu bûïn m rtuèov m teplomûrem a její hodnotu zadat ruãnû pfii následujícím zobrazení na displeji a poté stisknout klávesu ENTER. menu xx.x C C/J - COMP internal Informace pro model TRX-IS Kalibrátor s pouïitím do v bu ného prostfiedí má oznaãení TRX -IS. Vyhovuje evropské normû Eex-ia IIC T6 a lze jej pouïít v prostorách tfiídy 0, 1 a 2. Povolení ã. CESI EX.91.C 081X. Dobíjení vnitfiních baterií Pfied zaãátkem dobíjení zkontrolovat technické údaje na nabíjeãce. Vypnout kalibrátor pfied pfiipojením na nabíjeãku. Po zapoãetí nabíjení se pfiístroj automaticky zapne. Bûhem nabíjení pfiístroj nezapínat ani nevypínat.nabíjecí doba je 14 hod. Del í nabíjení není na kodu. Nabíjecí proud je 75 ma. DÒLEÎITÉ UPOZORNùNÍ: Nedobíjet ve v bu ném prostfiedí. PouÏívání bûhem dobíjení Bûhem nabíjení lze kalibrátor normálnû pouïívat. Pfii pfiipojení na dobíjení dojde k automatickému zapnutí pfiístroje, nezapínejte jej proto klávesou ON. JestliÏe se Vám to v ak omylem pfiihodí, stisknûte klávesu OFF, jinak se dobíjení pfieru í.

20 19 PouÏití baterií Není vhodné skladovat pfiístroj s vybit mi nebo ãásteãnû vybit mi bateriemi. Doporuãuje se dobít baterie po kaïdém skonãení práce. Napûtí plnû dobit ch baterií je 7,4 V. Napûtí témûfi vybit ch baterií je 6,8 V. JestliÏe baterie nelze dobít na 7,4 V, je tfieba je vybít a znovu nabít nejménû dvakrát po sobû.k vybití baterií lze pouïít kalibrátor tak, Ïe po jeho zapnutí nastavíme v stup 20 ma. JestliÏe ani pak nelze baterie nabít, je tfieba je vymûnit. V mûna baterií Otevfiete kalibrátor (na bezpeãném místû) a z plo ného spoje vyjmûte 4 montáïní roubky. Nadzvednûte celou elektroniku asi o 1 cm, vyjmûte baterie a rozpojte ploch kabel s ãervenou pfiípojkou. Pro vloïení nov ch baterií proveìte opaãn postup. Pouze pro model TRX -IS Upozornûní pro práci ve v bu ném prostfiedí 1. Nepfiipojovat v stupní svorky kalibrátoru k obvodûm pod napûtím. 2. Pfiipojovat do obvodû a k pfiístrojûm se stejn m zafiazením a brát na zfietel jejich parametry. 3. Nesundávat plastové ãásti k omezení statického náboje. 4. Nerozebírat kalibrátor. 5. Nepfiekraãovat títkové hodnoty. Specifikace pro model TRX -IS (odchylky od standardního provedení) Napájení pfievodníku: 15 Vss Doba pouïití baterií na jednonabití: 3,8 hod. 2,8 hod. pfii v stupu 20 ma Vstupní proudov obvod: Neizolovan, nelze zapojit dle shéma zap. ã.16

21 20 MoÏnosti proudového napájení: 600 pfii 20 ma Skladovací teplota: trvale max.45 C 60 C po dobu 24 hod. ÚdrÏba pfiístroje a souãástky DÒLEÎITÁ POZNÁMKA: Pokud je potfieba jednotku opravit nebo znovu kalibrovat v záruãní dobû, vraète ji v robci, nebo Va emu dodavateli. Neoprávnûn zákrok zpûsobí ztrátu záruky kterou dává v robce. Ztráta záruky se v ak nevztahuje na v mûnu pojistky. V mûna pojistky vstupu ma OdstraÀte kryt, abyste se dostali k pojistce. Pojistka má speciální charakteristiku a lze ji vymûnit pouze za souãástku dodávanou v robcem pod ãíslem nebo men í pojistku Kalibrace a nalezení chyb Doporuãuje se zkontrolovat kalibraci a pokud je to nutné, pfiekalibrovat do 12 mûsícû od poslední kalibrace. Ke kalibraci a obsluze jednotky potfiebujete sadu s prodluïovacím kabelem, kterou získáte u v robce nebo Va eho dodavatele. Otevfiete jednotku a zkontrolujte, zda nejsou kontakty baterie zoxidované nebo zda nerezaví. Pokud je to nutné, vyãistûte souãástky nebo je vymûàte. Uvolnûte upevàovací rouby, odstraàte zlehka desku plo ného spoje a odpojte napájecí desku. Pfiipojte prodluïovací kabely. Propojky (jumper) umístûte tak, jak je to znázornûno na firemním títku. Pro kaïdé vedení zkontrolujte, zda namûfiené hodnoty odpovídají oãekávan m. Pokud se hodnoty li í, upravte je pomocí pfiíslu ného dolaìovacího prvku na pfiíslu nou hodnotu. Pokud se Vám nedafií dosáhnout poïadovan ch hodnot, vymûàte desku plo ného spoje a zkuste to znovu. Uvûdomte si, Ïe kaïdá v mûna DESKY znamená nutnost úplného pfiekalibrování. Mûfiené hodnoty oznaãené * jsou hodnoty na kalibraãním zafiízení, resp. na displeji jednotky. KALIBRACE MUSÍ PROBÍHAT V NÁSLEDUJÍCÍCH KROCÍCH:

22 21 ReÏim Dolaìovací ãlen Mûfiená hodnota Mûfieno na Vadná deska Kalibrace V stup 390 zero v stup 0mV* TP4 - TM9 Analogová V stup 390 zero 5 0mV* TP6 - TM9 Procesor V stup 390 zero 1 0mV* TP3 - TM9 Procesor V stup 390 zero F 0mV* TM3 - TM9 Analogová Zapojte pfiístroj podle obrázku 4 v ãásti UÏivatelské zapojení V stup 390 span v stup 390 * TM2 - TM3 Procesor VymûÀte polaritu testovan ch vodiãû V stup 390 zero F 390 * TM3 - TM2 Analogová Zopakujte 1 x horní 3 fiádky V stup 0 zero v stup 0 * TM2 - TM3 Analogová VymûÀte polaritu testovan ch vodiãû V stup 0 zero v stup 0 * TM3 - TM2 Analogová Zopakujte 1 x horní 3 fiádky V stup - 10mV zero mv v stup -10mV* TM10 - TM9 Procesor V stup 120mV span mv v stup 120 mv* TM10 - TM9 Analogová V stup 0V zero V v stup 0V* TM10 - TM9 Procesor V stup 12V span V v stup 12V* TM10 - TM9 Procesor Zopakujte 1 x horní 4 fiádky V stup 0mA zero ma v stup 0mA* TM6 - TM4 Procesor V stup 20mA span ma v stup 20mA* TM5 - TM4 Procesor Vstup 120V span V vstup 120V TM8 - TM9 120V* Ana./procesor Vstup 0mV zero mv vstup 0mV TM8 - TM9 0mV* Analogová Vstup 120mV span mv vstup 120mV TM8 - TM9 120mV* Analogová Vstup 20mA span ma vstup 20mA TM5 - TM6 20mA* Analogová Zapojte pfiístroj podle obrázku 2, viz. âást UÏivatelské zapojení Vstup 0 zero zdroj 0mV* TP1 - TP2Analogová Vstup 0 zero zdroj vstup 0 TM1 - TM2 - TM30 Analogová Vstup 390 span vstup 390 TM1 - TM2 - TM3390 Analogová Konec kalibrace POZNÁMKA: TP = Testovan bod TM = UÏivatelská svorka (poãítáno shora)

23 22 Kontrolní body Test Provede se Mûfiení/zobrazení Vadná deska Otevfiená smyãka (zobr.) TM1 - TM2 otevfieno V stup 0.4mA Procesor Pfiíli nízká zátûï (zobr.) Zkrat TM9 - TM10 V stup 2mV Procesor XMTR 24VDC napûtí TM6 - TM7 25V* Zdroj XMTR 24VDC proud Zkrat TM6 - TM7 TM6 - TM7 33mA* Zdroj Napájení TP7 - TM6 +7.5V* Zdroj Napájení TP8 - TM6-7.5V* Zdroj Napájení TP9 - TM9 +15V* Zdroj Napájení TP10 - TM9 +25V* Zdroj Napájení TP11 - TM9 +5V* Zdroj Napájení TP12 - TM9-4.5V* Zdroj Poznámka: mûfiené hodnoty jsou v rozmezí 10% Ostatní ReÏim Problém Dolaìovací ãlen Chyba Zapnuto Na displeji se nic nezobrazuje Zdroj/klávesnice vybité baterie Zapnuto Kontrast displeje Úhel zobraz. Displej Zapnuto Horizontální zobrazení Displ./procesor

24 23 Autodiagnostika Pokud je nûkterá z dále uveden ch sníman ch hodnot mimo oznaãené meze, zobrazí se na displeji zpráva MALFUNCTION (nefunkãnost). Pokud chcete prohlíïet testovací data, stisknûte bûhem autodiagnostiky klávesu 9. Akce Test Meze sníman ch hodnot Chybná deska Kontrolní body autodiagnostiky Stisk 9 Ref. 1.27V >122<133 Procesor Stisk 9 Ref. 0.0V <2 Analogová Stisk 9 Vnitfiní kompenzace studeného konce >1100 <1617 Analogová/zkontrolujte pfiipojení Stisk 9 ma v nule <200 zdroj Konec kontrolních bodû autodiagnostiky Pokraãujte ovûfiením dostateãného napûtí baterie Napûtí baterie: Pfiipojte nastaviteln zdroj napûtí do zdífiky síèového adaptéru. MûÀte napûtí aï k oznaãen m úrovním a zjistûte, kdy se zobrazí daná hlá ka. Stisknûte 9 Úrovnû pro alkalické baterie Normální >4.5V Spu tûní <4.5V >3.9V Nízké <3.9V >3.2V Vymûnit <3.2V Stisknûte 9 Úrovnû pro NiCd baterie Normální >5.0V Spu tûní <5.0V >4.8V Nízké <4.8V >4.0V Vymûnit <4.0V Konec úrovní baterie Stisknutím klávesy 9 pfiepnete jednotku opût do pracovního reïimu. VraÈte zpût montáïní desku do krytu a zkontrolujte, zda je kabel od klávesnice pfiipojen správnû dle títku uvnitfi krytu pfiístroje.

25 24 âíslování souãástek (Pro TRX-iS je souãástka vïdy oznaãena IS ) Souprava prodluïovacích kabelû Souãástka ã. Assy 500 Procesorová deska s plo n mi spoji Souãástka ã. Assy 101 Analogová deska s plo n mi spoji Souãástka ã. Assy 102 Napájecí deska s plo n mi spoji Souãástka ã. Assy 100 Klávesnice Souãástka ã LCD displej Souãástka ã Okno LCD displeje Souãástka ã Sada kontaktû k bateriím Souãástka ã. Assy 110 Sada testovacích vodiãû + malé souãástky Souãástka ã. Assy 049 Pojistka (sada 10 ks.) Souãástka ã (10x) UÏivatelská pfiíruãka (manuál) Souãástka ã UÏivatelská pfiíruãka (karta) Souãástka ã Obal s popruhem pro pfiepravu Souãástka ã Bezpeãnostní svorky k obalu (10 ks) Souãástka ã (10x) Koncov blok Souãástka ã. 050 SíÈov zdroj 115/230V Hz Souãástka ã

26 25 Zdroj nulového napûtí Posun odporového vstupu PODSVÍCENÍ DISPLEJE Nula Nula odporového odporového v stupu vstupu Nula 1 Posun odporového v stupu Nula V v stupu Posun V v stupu Posun ma v stupu Nula ma v stupu Posun mv v stupu Posun V vstupu Nula mv vstupu Posun mv vstupu Nula Posun proudového vstupu ho proudové- vstupu ZERO 5 0 mv v stup Umístûní trimrû a testovacích bodû, analogová deska 102 Umístûní trimrû a testovacích bodû, procesorová deska 101

27 26 Umístûní trimrû a testovacích bodû, deska zdroje 100 Schémata uïivatelsk ch zapojení 1. Mûfiení /RTD/2-vodiãové 2. Mûfiení /RTD/3-vodiãové 3. Simulace /RTD/3-vodiãová 4. Simulace /RTD/4-vodiãová 5. Kalibrace snímaãe RTD 6. Mûfiení termoãlánku s kompenzaãními vodiãi/automatická kompenzace studeného konce 7. Mûfiení termoãlánku s mûdûn mi vodiãi/ruãní kompenzace studeného konce 8. Mûfiení termoãlánku s mûdûn mi vodiãi/snímaã s automatickou kompenzací studeného konce (s volitelnou vzdálenou sondou Pt 100 ) 9. Simulace termoãlánku s kompenzaãními vodiãi/automatická kompenzace studeného konce 10. Simulace termoãlánku s kompenzaãními vodiãi/ruãní kompenzace studeného konce 11. Simulace termoãlánku s mûdûn mi vodiãi/automatická kompenzace studeného konce (s volitelnou vzdálenou sondou Pt 100) 12. Schéma zapojení pro kalibraci snímaãe typu termoãlánek 13. V stup ma (zdroj) bez snímání skuteãného proudu 14. V stup ma (zdroj) se snímáním skuteãného proudu 15. Simulace snímaãe bez snímání skuteãného proudu 16. Simulace snímaãe se snímáním skuteãného proudu

28 Schéma zapojení kalibrace zesilovaãe 18. Kalibrace 2-vodiãového snímaãe POZNÁMKA: Prvky RTD a termoãlánky jsou znázornûny s koncov mi bloky. Pokud chcete pouïít jednotku bez koncov ch blokû, pouïijte na TRX svorky se stejnou funkcí. 1. Mûfiení /RTD / 2-vodiãové Propojka Koncov blok pro /RTD je zobrazen na pravé stranû schématu 2. Mûfiení /RTD / 3-vodiãové Koncov blok pro /RTD je zobrazen na pravé stranû schématu

29 28 3. Simulace /RTD / 3-vodiãové Pfievodník, zapisovaã alarmû, fiídící systém atd. Koncov blok pro /RTD je zobrazen na pravé stranû schématu 4. Simulace /RTD / 4-vodiãové Pfievodník, zapisovaã alarmû, fiídící systém atd. Koncov blok pro /RTD je zobrazen na pravé stranû schématu 5. Koncov blok pro /RTD je zobrazen na pravé stranû schématu Pfievodník, zapisovaã alarmû, fiídící systém atd. Kalibrace snímaãe typu RTD POZNÁMKA: Pfii pouïití TRX-IS musí b t pfievodník izolován.

30 29 6. Mûfiení termoãlánku s kompenzaãními vodiãi/automatická kompenzace studeného konce Studen konec Aktivní konec Koncov blok pro termoãlánek, mv a V je na pravé stranû schématu. 7. Mûfiení termoãlánku s mûdûn mi vodiãi/ruãní kompenzace studeného konce Koncov blok pro termoãlánek, mv a V je na pravé stranû schématu. Studen konec Aktivní konec Pokud je teplota mezi koncov m blokem a studen m koncem rozdílná, zmûfite teplotu studeného konce obyãejn m teplomûrem a zmûfienou hodnotu zadejte ruãnû do menu TRX pro kompenzaci studeného konce. 8. Mûfiení termoãlánku s mûdûn mi vodiãi/automatická kompenzace studeného konce Externí sonda Pt 100 (není dodávána) Studen konec Aktivní konec Koncov blok není instalován Pfii pouïití externího snímaãe vyberte v nabídce pro kompenzaci studeného konce poloïku external (externí).

31 9. 30 Simulace termoãlánku s kompenzaãními vodiãi/automatická kompenzace studeného konce Studen konec adiã zapisovaãe alarmû snímaãe, fiídící systém atd. 10. Koncov blok pro termoãlánek, mv a V je zobrazen na pravé stranû schématu. Simulace termoãlánku s kompenzaãními vodiãi/ruãní kompenzace studeného konce Koncov blok pro termoãlánek, mv nebo V je zobrazen na pravé stranû schématu. Studen konec Pfievodník, zapisovaã alarmû, fiídící systém atd. Pokud je teplota mezi koncov m blokem a studen m koncem rozdílná, zmûfite teplotu studeného konce obyãejn m teplomûrem a zmûfienou hodnotu zadejte ruãnû do menu TRX pro kompenzaci studeného konce. 11. Simulace termoãlánku s mûdûn mi vodiãi/automatická kompenzace studeného konce Studen konec Pfii pouïití vzdáleného snímaãe vyberte v nabídce pro kompenzaci studeného konce poloïku external (externí). Externí sonda Pt 100 (není dodávána) Pfievodník, zapisovaã alarmû, fiídící systém atd. Koncov blok není instalován.

32 Kalibrace snímaãe typu termoãlánek Koncov blok pro termoãlánek, mv a V je zobrazen na pravé stranû schématu. ma v stup vstup termoãlánku Pfievodník typu termoãlánek 2-vodiãov na 4-20mA POZNÁMKA: Pfii pouïití TRX-IS musí b t pfievodník izolován. 13. V stup ma (zdroj) bez snímání proudu Vstup pfiijímaãe Propojky, nepouïívat pro TRX-IS Rmax. 900 (TRX-IS Rmax 600 ) Koncov blok není instalován 14. V stup ma (zdroj) se snímáním proudu Vstup pfiijímaãe Propojky, nepouïívat pro TRX-IS Rmax. 900 (TRX-IS Rmax 600 ) Koncov blok není instalován

33 Simulace snímaãe 4-20mA 2-vodiãového bez mûfiení proudu Vstup pfiijímaãe Rmax. 900 (TRX-IS Rmax 600 ) Koncov blok není instalován 16. Simulace snímaãe 4-20mA 2-vodiãového s mûfiením proudu Propojka Vstup pfiijímaãe Koncov blok není instalován Není pro model TRX-IS Rmax Schéma zapojení kalibrace zesilovaãe 4-20mA vstup v stup Proudov zesilovaã (izolovan ). Propojka, nepouïívat pro TRX-IS Koncov blok není instalován

34 Kalibrace 2-vodiãového snímaãe Pfiíklad s dp ãlenem Koncov blok není instalován Specifikace Funkce Rozsah Rozli ení Pfiesnost % rozsahu Poznámky Mûfiení mv 0-120mVDC 0.01mV 0.025% R-vstup >20M V stup mv mVDC 0.01mV 0.025% R-v stup 0.2 Mûfiení V 0-120VDC 0.01V 0.05% R-vstup>1M V stup V 0-12VDC 0.001V 0.025% R-v stup 0.2 Mûfiení ma 0-52mA DC 0.01mA 0.05% R-vstup 10.5 s pojistkou V stup ma 0-24mA DC 0.01mA 0.05% Rmax. 900 Simulace snímaãe 0-24 ma DC 0.01 ma 0.05% V - max. ext. 56 V Mûfi./simul. odporu Budící proud pro mûfiení odporu a RTD Mûfi./simul. Pt /850 C -328/1562 F 0.1 C/0.1 F 0.25 C/0.5 F 1.25mA Mûfi./simul. NI100-60/250 C -76/482 F 0.1 C/0.1 F 0.25 C/0.5 F Mûfi./simul. NI120-80/260 C -112/500 F 0.1 C/0.2 F 0.25 C/0.5 F Mûfi./simul. Cu /260 C -328/500 F 2 C/4 F 2 C/4 F Mûfi./simul. TC-J/L -100/1190 C -148/500 F 0.2 C/0.4 F 0.4 C/0.8 F Mûfi./simul. TC-J/L -210/-100 C -346/-148 F 0.4 C/0.8 F 1 C/2 F Mûfi./simul. TC-K -210/1370 C -346/2498 F 0.2 C/0.4 F 0.6 C/1.2 F
