Colorado. Colorado 450 Délka (cm) 450 ífika (cm) 160 PrÛmûr boãních válcû (cm) 40 Poãet vzduchov ch komor 10

Transkript

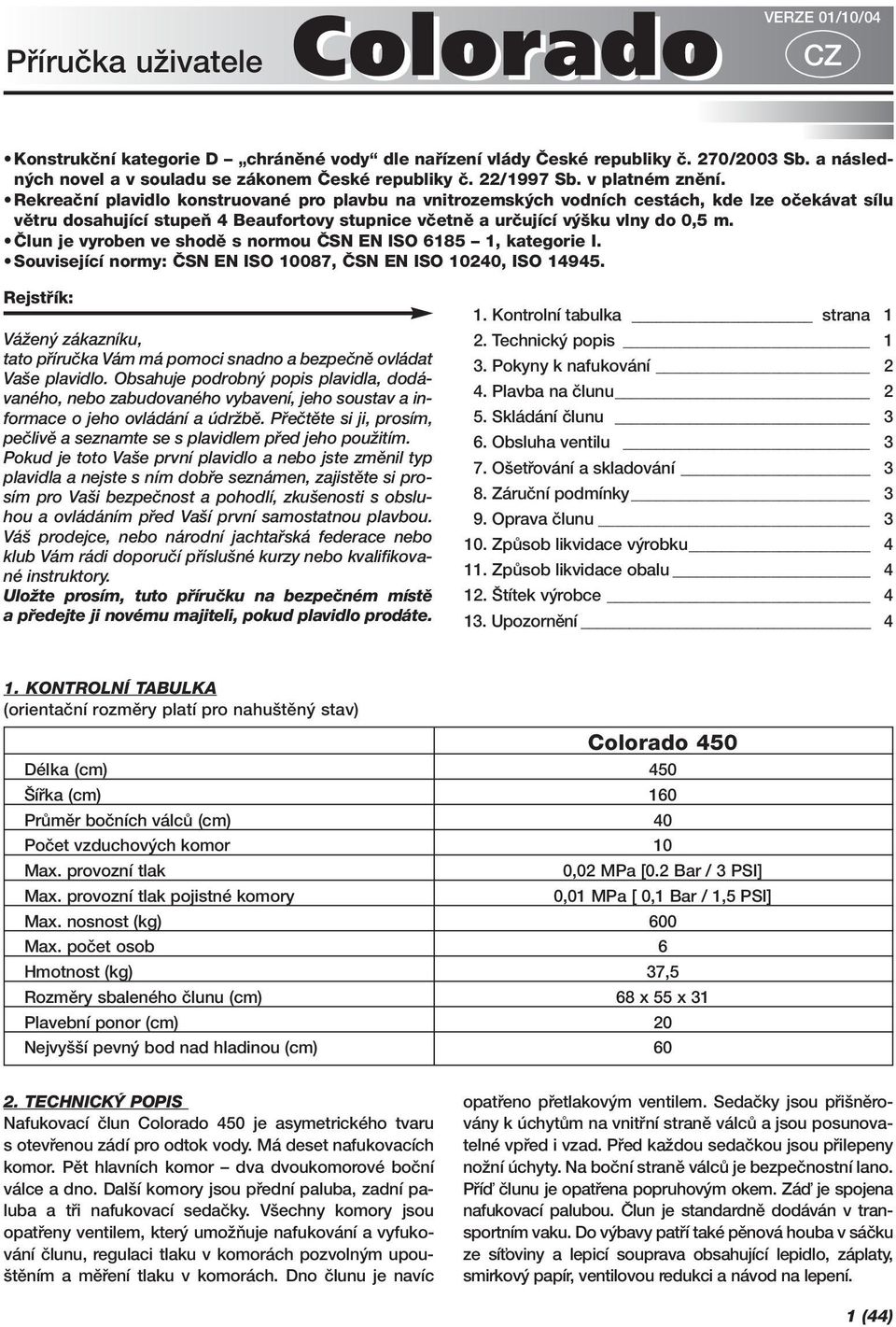

1 Pfiíruãka uïivatele Colorado VERZE 01/10/04 CZ Konstrukãní kategorie D chránûné vody dle nafiízení vlády âeské republiky ã. 270/2003 Sb. a následn ch novel a v souladu se zákonem âeské republiky ã. 22/1997 Sb. v platném znûní. Rekreaãní plavidlo konstruované pro plavbu na vnitrozemsk ch vodních cestách, kde lze oãekávat sílu vûtru dosahující stupeà 4 Beaufortovy stupnice vãetnû a urãující v ku vlny do 0,5 m. âlun je vyroben ve shodû s normou âsn EN ISO , kategorie I. Související normy: âsn EN ISO 10087, âsn EN ISO 10240, ISO Rejstfiík: VáÏen zákazníku, tato pfiíruãka Vám má pomoci snadno a bezpeãnû ovládat Va e plavidlo. Obsahuje podrobn popis plavidla, dodávaného, nebo zabudovaného vybavení, jeho soustav a informace o jeho ovládání a údrïbû. Pfieãtûte si ji, prosím, peãlivû a seznamte se s plavidlem pfied jeho pouïitím. Pokud je toto Va e první plavidlo a nebo jste zmûnil typ plavidla a nejste s ním dobfie seznámen, zajistûte si prosím pro Va i bezpeãnost a pohodlí, zku enosti s obsluhou a ovládáním pfied Va í první samostatnou plavbou. Vá prodejce, nebo národní jachtafiská federace nebo klub Vám rádi doporuãí pfiíslu né kurzy nebo kvalifikované instruktory. UloÏte prosím, tuto pfiíruãku na bezpeãném místû a pfiedejte ji novému majiteli, pokud plavidlo prodáte. 1. Kontrolní tabulka strana 1 2. Technick popis 1 3. Pokyny k nafukování 2 4. Plavba na ãlunu 2 5. Skládání ãlunu 3 6. Obsluha ventilu 3 7. O etfiování a skladování 3 8. Záruãní podmínky 3 9. Oprava ãlunu ZpÛsob likvidace v robku ZpÛsob likvidace obalu títek v robce Upozornûní 4 1. KONTROLNÍ TABULKA (orientaãní rozmûry platí pro nahu tûn stav) Colorado 450 Délka (cm) 450 ífika (cm) 160 PrÛmûr boãních válcû (cm) 40 Poãet vzduchov ch komor 10 Max. provozní tlak 0,02 MPa [0.2 Bar / 3 PSI] Max. provozní tlak pojistné komory 0,01 MPa [ 0,1 Bar / 1,5 PSI] Max. nosnost (kg) 600 Max. poãet osob 6 Hmotnost (kg) 37,5 Rozmûry sbaleného ãlunu (cm) 68 x 55 x 31 Plavební ponor (cm) 20 Nejvy í pevn bod nad hladinou (cm) TECHNICK POPIS Nafukovací ãlun Colorado 450 je asymetrického tvaru s otevfienou zádí pro odtok vody. Má deset nafukovacích komor. Pût hlavních komor dva dvoukomorové boãní válce a dno. Dal í komory jsou pfiední paluba, zadní paluba a tfii nafukovací sedaãky. V echny komory jsou opatfieny ventilem, kter umoïàuje nafukování a vyfukování ãlunu, regulaci tlaku v komorách pozvoln m upou- tûním a mûfiení tlaku v komorách. Dno ãlunu je navíc opatfieno pfietlakov m ventilem. Sedaãky jsou pfii nûrovány k úchytûm na vnitfiní stranû válcû a jsou posunovatelné vpfied i vzad. Pfied kaïdou sedaãkou jsou pfiilepeny noïní úchyty. Na boãní stranû válcû je bezpeãnostní lano. Pfiíì ãlunu je opatfiena popruhov m okem. Záì je spojena nafukovací palubou. âlun je standardnû dodáván v transportním vaku. Do v bavy patfií také pûnová houba v sáãku ze síèoviny a lepicí souprava obsahující lepidlo, záplaty, smirkov papír, ventilovou redukci a návod na lepení. 1 (44)

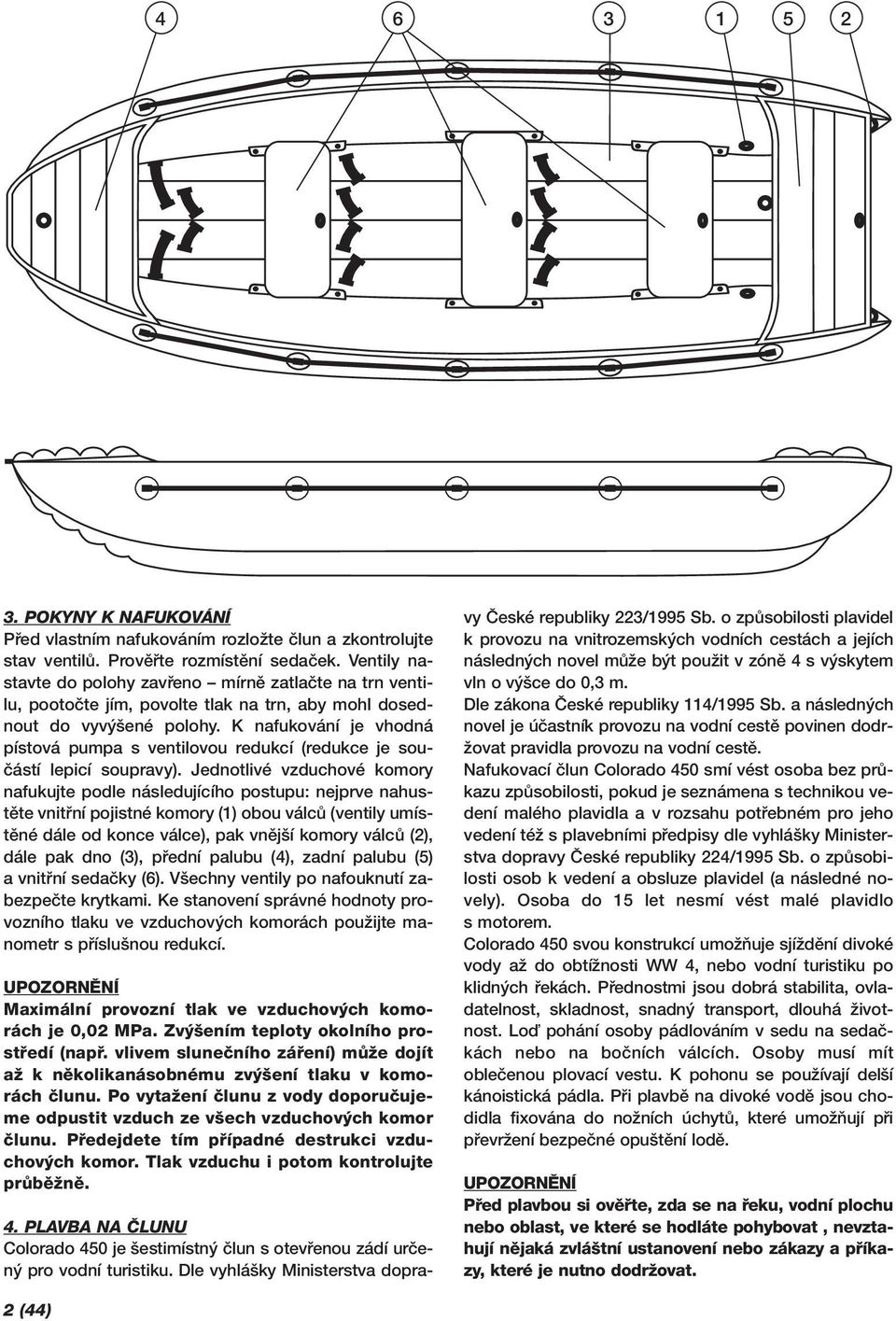

2 POKYNY K NAFUKOVÁNÍ Pfied vlastním nafukováním rozloïte ãlun a zkontrolujte stav ventilû. Provûfite rozmístûní sedaãek. Ventily nastavte do polohy zavfieno mírnû zatlaãte na trn ventilu, pootoãte jím, povolte tlak na trn, aby mohl dosednout do vyv ené polohy. K nafukování je vhodná pístová pumpa s ventilovou redukcí (redukce je souãástí lepicí soupravy). Jednotlivé vzduchové komory nafukujte podle následujícího postupu: nejprve nahustûte vnitfiní pojistné komory (1) obou válcû (ventily umístûné dále od konce válce), pak vnûj í komory válcû (2), dále pak dno (3), pfiední palubu (4), zadní palubu (5) a vnitfiní sedaãky (6). V echny ventily po nafouknutí zabezpeãte krytkami. Ke stanovení správné hodnoty provozního tlaku ve vzduchov ch komorách pouïijte manometr s pfiíslu nou redukcí. Maximální provozní tlak ve vzduchov ch komorách je 0,02 MPa. Zv ením teploty okolního prostfiedí (napfi. vlivem sluneãního záfiení) mûïe dojít aï k nûkolikanásobnému zv ení tlaku v komorách ãlunu. Po vytaïení ãlunu z vody doporuãujeme odpustit vzduch ze v ech vzduchov ch komor ãlunu. Pfiedejdete tím pfiípadné destrukci vzduchov ch komor. Tlak vzduchu i potom kontrolujte prûbûïnû. 4. PLAVBA NA âlunu Colorado 450 je estimístn ãlun s otevfienou zádí urãen pro vodní turistiku. Dle vyhlá ky Ministerstva dopravy âeské republiky 223/1995 Sb. o zpûsobilosti plavidel k provozu na vnitrozemsk ch vodních cestách a jejích následn ch novel mûïe b t pouïit v zónû 4 s v skytem vln o v ce do 0,3 m. Dle zákona âeské republiky 114/1995 Sb. a následn ch novel je úãastník provozu na vodní cestû povinen dodr- Ïovat pravidla provozu na vodní cestû. Nafukovací ãlun Colorado 450 smí vést osoba bez prûkazu zpûsobilosti, pokud je seznámena s technikou vedení malého plavidla a v rozsahu potfiebném pro jeho vedení téï s plavebními pfiedpisy dle vyhlá ky Ministerstva dopravy âeské republiky 224/1995 Sb. o zpûsobilosti osob k vedení a obsluze plavidel (a následné novely). Osoba do 15 let nesmí vést malé plavidlo s motorem. Colorado 450 svou konstrukcí umoïàuje sjíïdûní divoké vody aï do obtíïnosti WW 4, nebo vodní turistiku po klidn ch fiekách. Pfiednostmi jsou dobrá stabilita, ovladatelnost, skladnost, snadn transport, dlouhá Ïivotnost. Loì pohání osoby pádlováním v sedu na sedaãkách nebo na boãních válcích. Osoby musí mít obleãenou plovací vestu. K pohonu se pouïívají del í kánoistická pádla. Pfii plavbû na divoké vodû jsou chodidla fixována do noïních úchytû, které umoïàují pfii pfievrïení bezpeãné opu tûní lodû. Pfied plavbou si ovûfite, zda se na fieku, vodní plochu nebo oblast, ve které se hodláte pohybovat, nevztahují nûjaká zvlá tní ustanovení nebo zákazy a pfiíkazy, které je nutno dodrïovat. 2 (44)

3 âlun není urãen na taïení za motorovou lodí, nesmí b t vleãen, sm kán nebo jinak nadmûrnû namáhán. Ostré nebo piãaté pfiedmûty musí b t bezpeãnû zabaleny. Cenné pfiedmûty vloïte do nepromokavého obalu a upevnûte ke ãlunu. PryÏové vrstvû na povrchu ãlunu kodí sluneãní záfiení, proto je vhodné ãlun po kaïdé plavbû uloïit do stínu. V STRAHA Na velk ch vodních plochách (mofie, jezera) pozor na vodní proudy a vítr vanoucí od bfiehu. Vzniká nebezpeãí znemoïnûní návratu! âlun Colorado se nesmí pouïívat pfii ztíïen ch podmínkách, jako napr. sníïená viditelnost (noc, mlha, dé È). Opou tûní lodû pfii pfievrïení je tfieba dobfie pfiedem nacviãit na klidné vodû! Charakteristika stupnû obtíïnosti WW4 velmi tûïká: velké pefieje, vlny, válce, víry, silné zablokovaní, doporuãené prohlíïení sjíïdûn ch úsekû Subjektivní pfiedpoklady pro jízdu na divoké vodû WW4: v borná znalost techniky a taktiky jízdy na divoké vodû. Schopnost posoudit obtíïnost a vodní stav. Znalost vodní záchrany a plavání v divoké vodû. Fyzická a psychická odolnost. Technické vybavení: zavfiené lodû nebo lodû se samovylévacím dnem, plovací vesta s minimálním v tlakem 7,5 kg, pfiilba, ochrann odûv proti chladu (neopren), záchranné prostfiedky. V bûru plovací vesty vûnujte mimofiádnou pozornost. Plovací vesta musí b t opatfiena títkem s informacemi o nosnosti a certifikátem bezpeãnosti. 5. SKLÁDÁNÍ âlunu Pfied sloïením ãlun osu te, oãistûte. Zatlaãením na trn ventilu, jeho pootoãením, otevfiete ventily a vyfouknûte vzduch z komor. Vyfukování lze urychlit rolováním ãlunu smûrem k ventilûm. Ve ãlunu nesmí zûstat ostré pfiedmûty. âlun rozloïte na rovném místû, válce pfieloïte na dno k podélné ose ãlunu, znovu pfieloïte na polovinu k podélné ose ãlunu a pfiekládejte po 40 cm od pfiední ãásti k zadní ãásti. SloÏen ãlun vsuàte do vaku. 6. OBSLUHA VENTILU Plnící ventil GUMOTEX umoïàuje nafukování ãlunu pístovou ruãní pumpou, nebo lapací pumpou, pfii pouïití pfiíslu né redukce. Otevfiení ventilu Sejmûte krytku ventilu pootoãením proti smûru hodinov ch ruãiãek. Zatlaãte na oranïov trn ventilu, mírnû pootoãte a uvolnûte tlak, aby mohl dosednout do niï í polohy. Pfiípadnû opakujte. Uzavfiení ventilu Zatlaãte na oranïov trn ventilu a mírnû jím pootoãte. Pru- Ïinka ventil sama vrátí do vyv ené polohy. Nasaìte krytku ventilu a mírnû ji utáhnûte ve smûru hodinov ch ruãiãek. Pfii pouïití ãlunu vïdy uzavírejte ventil krytkou. Zamezíte tím prûniku neãistot do ventilu, které mohou b t v budoucnu pfiíãinou pfiípadn ch netûsností. 7. O ET OVÁNÍ A SKLADOVÁNÍ PryÏovému nánosu na povrchu ãlunu neprospívá olej, benzin, toluen, aceton, petrolej a podobná rozpou tûdla. Po kaïdém zneãi tûní a pfied uskladnûním ãlun omyjte vlaïnou vodou s pfiídavkem m dla nebo saponátu. DÛkladné opláchnutí je nutné po pouïití na mofiské vodû. Vhodné je pfiekontrolovat stav napou tûcích a pfietlakov ch ventilû. U netûsnícího ventilu je moïno s pouïitím speciálního klíãe na ventily vy roubovat tûlo ventilu ze ãlunu a proãistit membránu proudem stlaãeného vzduchu nebo vody. Pfied uskladnûním doporuãujeme potfiít povrch kajaku prostfiedkem na o etfiování povrchu ãlunû, kter má ãistící úãinky, impregnuje materiál proti dal ímu zneãi Èování, popfi. vytváfií ochrann UV-filtr. K o etfiení zásadnû nepouïívejte prostfiedky obsahující silikon. âist a such ãlun skladujte na tmavém suchém místû pfii teplotû (10 25 ) C. Pfii dlouhodobém skladování se doporuãuje obãas ãlun na 24 hodiny nafouknout, aby se neproleïel. Minimálnû jedenkrát za dva aï tfii roky doporuãujeme u ãlunû provést servisní prohlídku u v robce v autorizované opravnû. Peãliv m zacházením a udrïováním lze zv it Ïivotnost ãlunu. 8. ZÁRUâNÍ PODMÍNKY Záruãní doba je 24 mûsícû a poãítá se od data prodeje. V robce poskytuje bezplatnou opravu nebo náhradu za vady materiálového nebo v robního charakteru. 3 (44)

4 9. OPRAVA âlunu Po kozen ãlun opravíte snadno i sami pomocí pfiiloïené lepicí soupravy. Postup lepení: na ãlunu oznaãte po kozené místo, dle jeho velikostí zvolte záplatu, povrch záplaty i lepeného místa musí b t such, ãist, bez zbytkû starého lepidla, záplatu i po kozené místo zdrsnûte smirkem a odmastûte acetonem nebo benzinem, na obû lepené plochy naneste tenkou vrstvu lepidla, po zaschnutí naneste druhou vrstvu lepidla, po zavadnutí druhé vrstvy pfiiloïte záplatu na po kozené místo, pfiitlaãte velkou silou a zatiïte nebo zaválejte váleãkem na rovném podkladu. U drobn ch oprav (propíchnutí) je moïno ãlun nafouknout a pokraãovat v plavbû jiï po 30 minutách, pfii vût- ích opravách doporuãujeme vyãkat 24 hodin. SloÏitûj í opravy doporuãujeme provádût pfiímo u v robce nebo v autorizované opravnû. Záruãní i pozáruãní opravy zaji Èuje v robce: GUMOTEX, a. s. MládeÏnická 3 A, ã. p Bfieclav 10. ZPÒSOB LIKVIDACE V ROBKU Skládkováním na skládkách komunálního odpadu. 11. ZPÒSOB LIKVIDACE OBALU Karton recyklace dle symbolû uveden ch na obalu Smr Èovací PE-LD fólie (nízkohustotní rozvûtven polyethylén) recyklace dle symbolû uveden ch na obalu. 12. TÍTEK V ROBCE KaÏd ãlun je opatfien títkem v robce s vyznaãen mi nejdûleïitûj ími technick mi parametry. Prosíme, dodrïujte tyto hodnoty. Zejména nepfietûïujte ãlun a dodrïujte pfiedepsan maximální tlak ve vzduchov ch komorách. Nákres a vysvûtlivky symbolû viz strana Vodáck sport mûïe b t velmi nebezpeãn a fyzicky nároãn. UÏivatel tohoto v robku si musí uvûdomit, Ïe tato ãinnost mûïe b t pfiíãinou váïného zranûní, nebo i smrti. Pfii pouïívání tohoto v robku dbejte na níïe uvedené bezpeãnostní normy: Seznamte se se zpûsobem pouïívání tohoto typu lodi Zajistûte si kolení o první pomoci s osvûdãením a v bavu pro první pomoc a záchranné/bezpeãnostní prostfiedky noste vïdy s sebou. VÏdy pouïívejte certifikovanou plovací vestu. VÏdy noste odpovídající pfiilbu, kde to vyïadují podmínky, fiádnû se oblékejte podle povûtrnostních podmínek; chladná voda a/nebo chladné poãasí mohou b t pfiíãinou podchlazení. Pfied kaïd m pouïitím zkontrolujte va i v bavu, zdali nevykazuje známky po kození. Nikdy nechoìte na vodu sami. Nikdy nechoìte na fieku, pokud má zjevnû vysok vodní stav. Vûnujte pozornost kontrole vodní hladiny, nebezpeãn m proudûm a povûtrnostním zmûnám, na mofii buìte pozorní ke zmûnám pfiílivu a odlivu. ProhlíÏejte neznámé úseky fiek, místa, která to vyïadují pfiená ejte. NepfieceÀujte své schopnosti na vodû, buìte na sebe opatrní. Konzultujte vá zdravotní stav s lékafiem dfiív, neï vyrazíte na vodu. Dbejte na doporuãení v robce, pokud se t ká pouïívání tohoto v robku. Pfied pouïitím tohoto v robku nepoïívejte alkohol adrogy. Je-li k ãlunu dodáváno dal í vybavení, pouïívejte pouze materiály odsouhlasené v robcem. Pfied pouïitím tohoto v robku si pfieãtûte pfiíruãku uïivatele. UÏivatel tohoto v robku musí ovládat základní vodácké dovednosti a musí si b t vûdom rizika, která tento sport zahrnuje. Záruãní list je pfiílohou této pfiíruãky. 4 (44)

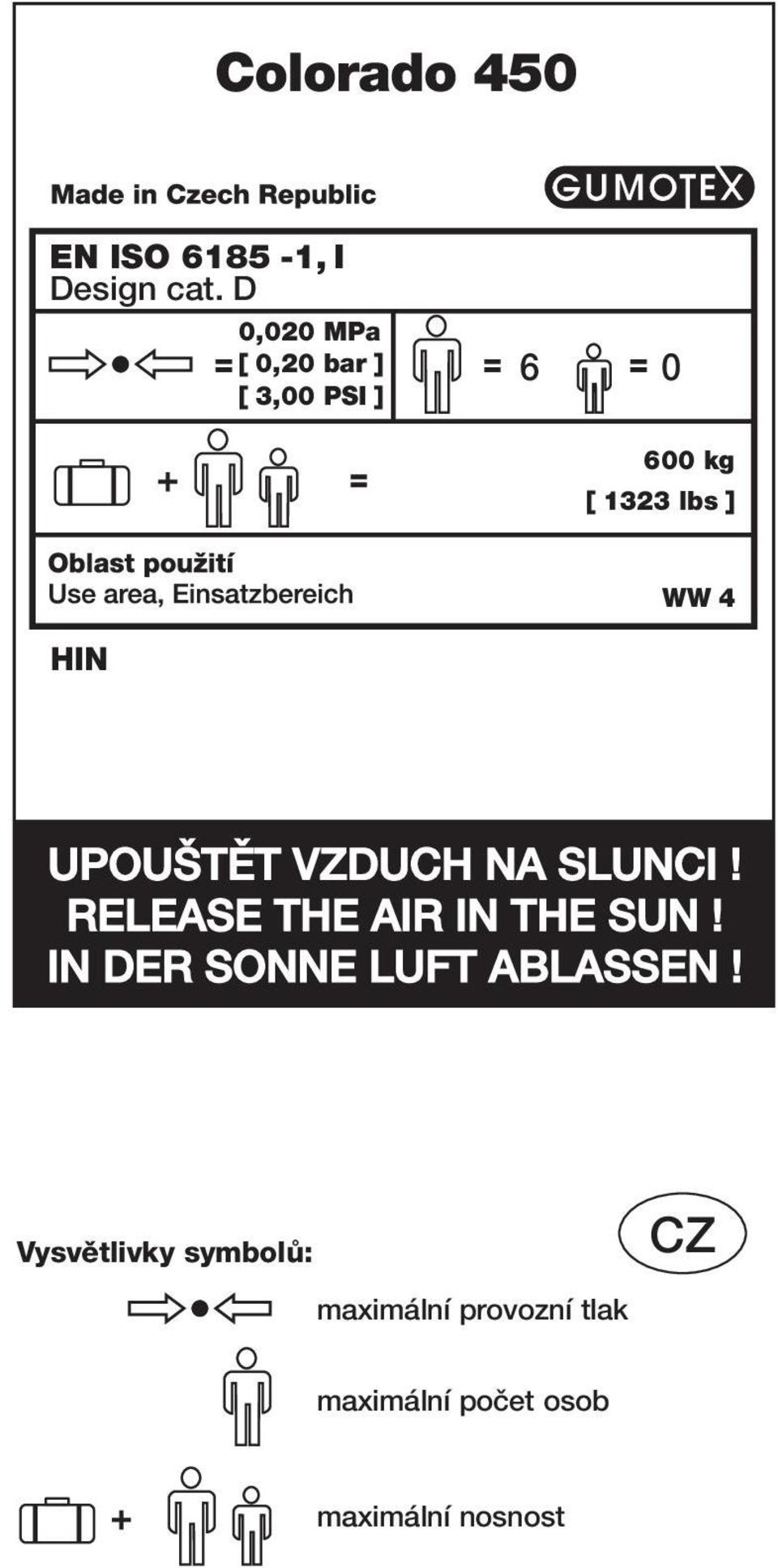

5 Colorado 450 EN ISO , I Design cat. D 0,020 MPa [ 0,20 bar ] [ 3,00 PSI ] kg [ 1323 lbs ] WW 4 Vysvûtlivky symbolû: maximální provozní tlak CZ maximální poãet osob maximální nosnost
