SOUHRNNÁ TECHNICKÁ ZPRÁVA

Transkript

1

2 SOUHRNNÁ TECHNICKÁ ZPRÁVA 1. POPIS ÚZEMÍ STAVBY 1.1. Charakteristika stavebního pozemku Město Chrudim leží na rozhraní Železných hor a Polabské nížiny, 10 km jižně od krajského města Pardubice. Podnebí lze v rámci ČR charakterizovat jako nadprůměrně teplé s průměrnými srážkovými úhrny. Předmětný úsek hradební zdi je součástí středověkého městského opevnění v historickém jádru města Chrudimi a nachází se v severní části oválného půdorysu opevnění, které obepíná historické jádro města. Stávající hradba se nachází na hraně srázu nad náhonem řeky Chrudimky. Koruna hradby uzavírá městskou zástavbu a její rub je přístupný po zatravněném terénu, který navazuje na zpevněné komunikace sloužící pro sousední objekty užívané Policií ČR. Vnější líc hradby nad strmým svahem je velmi špatně přístupný pouze po nezpevněné úzké pěšině, tzv. Zlaté stezce, svah je nezpevněný a porostlý hustou náletovou vegetací, pozemky pod hradbou (kromě samotné Zlaté stezky) jsou v majetku soukromého vlastníka, pozemky nad korunou hradby jsou v majetku stavebníka Výčet a závěry provedených průzkumů a rozborů Stavebně historický průzkum Chrudim, městské opevnění (PhDr. Vladislav Razím, PhDr. Pavel Zahradník, Chrudim Praha, 2000). Závěrečná zpráva z inženýrskogeologického průzkumu Chrudim, hradby na pozemku parcelní č. 1/1 a 3529 (SUDOP Pardubice s.r.o., 09/2006). Záchranný archeologický výzkum Chrudim, hradební úsek mezi baštou Prachárnou a Pardubskou fortnou (Archeologický ústav Akademie věd ČR v Praze, 11/2006). Závěrečná zpráva z inženýrskogeologického průzkumu Chrudim, hradby na pozemku parcelní č. 1/1 a 3529, doplněk geotechnické vyhodnocení kopaných sond (SUDOP Pardubice s.r.o., 12/2006). Stavebně technický průzkum a statické posouzení (INRECO, s.r.o., Hradec Králové, 05/2007, 12/2012) Závěry stavebně historického průzkumu Tato část opevnění představuje nejlépe dochovanou a zároveň nejdelší nepřerušenou část městských hradeb, které dosud neprošly žádnou rozsáhlejší opravou. Hradební zeď s půlkruhovou baštou představuje jednotný celek, jehož dnešní stav však již nutně vyžaduje opravu. Jeho bezprostřední ohrožení spočívá jednak v nevhodném zvýšení terénu při vnitřním líci, jednak ve vysokém stadiu koroze kamene, která prochází od silně rozrušených vnějších líců, zejména v horní polovině, zčásti až do hloubky zdiva. Při sanaci tohoto úseku hradby je bezpodmínečně nutné nejprve vyřešit vliv zvýšeného terénu při jejím vnitřním líci (kromě krátké partie těsně u bašty Prachárny). Snížení terénu, přesně stanovené na základě výsledků archeologického výzkumu, musí být provedeno s časovým předstihem před zahájením sanace vlastního zdiva, aby mohlo do potřebné míry vyschnout. Ani pokročilá koroze vnějšího líce zdi nesmí vést k jeho kompletní výměně, primárním požadavkem naopak musí být zachování maximálního možné- 2

3 ho množství původního materiálu. Podrobným průzkumem z lešení bude nejprve nutno určit fragmenty historických omítek, které budou při sanaci konzervovány. Chybějící nebo zcela degradované kusy lícního kamene budou opatrně vyjmuty a nahrazeny jinými stejného tvaru. Tyto kusy budou však taxativně určeny před zahájením sanace po provedení podrobného průzkumu z lešení. V partiích, kde se lícní kámen z převážné části dochoval, ale mezi jednotlivými kusy jsou velké spáry, je nutno na základě podrobného průzkumu stanovit, zda se tak stalo v důsledku vypadnutí šíbrů, koroze obvodů kamene nebo pouze zániku malty ve spárách. Koruny zdiva budou v rozsahu zaniklých líců dozděny přibližně do roviny a pokryty drnem, který pak bude muset být periodicky kontrolován, udržován a včas zbavován náletových rostlin Závěry inženýrsko-geologického průzkumu Ze širšího geomorfologického hlediska je zájmová lokalita součástí České křídové tabule a náleží k podcelku Chrudimské tabule s mírně zvlněným reliéfem. Objekt se nachází v nadmořské výšce cca 259 až 270 m n. m. a je situován na okraji strmé deprese vymodelované erozní činností řeky Chrudimky. Posuzovaná lokalita přísluší k JV okraji české křídové pánve. Podloží je zde reprezentováno slínovci až vápnitými prachovci, které byly zastiženy v úrovni 255,03 253,62 m n. m. Křídové horniny jsou překryty akumulací sedimentů terasových stupňů řeky Chrudimky jedná se o prachovité jíly s příměsí štěrků a úlomků prachovců. Zájmový prostor je značně ovlivněn výskytem navážek jako pozůstatku stavební činnosti. Z hydrogeologického hlediska je zájmové území nevýznamné s místním výskytem infiltračních podzemních vod vzniklých průnikem srážkových vod skrz navážky a jejich zachycením v puklinovém systému prachovců. Závěry inženýrsko-geologického průzkumu byly vyhotoveny postupně pro dvě etapy: sondy vrtané a sondy kopané. Původním záměrem trvalého statického zabezpečení hradeb bylo podpoření základové části pilotovým způsobem. Provedený průzkum vrtanými sondami ověřil v zájmové oblasti složité základové poměry, a to zejména s ohledem na výskyt mocných (6,6 9,0 m) různorodých navážek a hloubku uložení poloskalních hornin. Průzkumem byly podložní horniny ve formě prachovců zastiženy v hloubce 8,2 15,7 m pod terénem, tedy v úrovni 263,20 253,62 m n. m. Povrch prachovců je v oblasti sond S1 a S2 tvořen do 0,7 m mocným eluviem charakteru tvrdého jílu. V oblasti sondy S3 je erozivní činností řeky odplaveno. Níže jsou prachovce zcela až silně zvětralé a úlomkovitě rozpadavé, směrem do hloubky přecházejí do mírně zvětralých až navětralých s kamenitým rozpadem. Pro vetknutí pilot je běžně uvažováno s vrstvou hornin o třídě R4 a lepší strop hornin tř. R4 byl zastižen v hloubce 13,2 18,0 m pod terénem, tedy v úrovni 258,20 251,32 m n. m. Křídové horniny jsou překryty akumulací holocenních fluviálních sedimentů terasových stupňů řeky. Jedná se o přeplavené fluvioeolické prachovité jíly středně plastické F6 CI, mocnosti do 7,0 m. Konzistence je tuhá až pevná, zeminy obsahují příměs středně opracovaných štěrků a úlomky prachovců. Lokálně se vyskytují špatně vytříděné hrubozrnné štěrky s jílovitou výplní G5 GC místy přecházející až v charakter jílu se štěrky F2 CG o mocnosti do 1,2 m. V prostoru sondy S3 jsou na křídovém podloží uloženy eolické sedimenty (sprašové hlíny) zrnitostního charakteru jílů středně plastických převážně pevné konzistence. Jejich původní celková mocnost je zastřena rozšířením navážek. Celkově zastižená mocnost různorodých navážek s kamenitou a balvanitou příměsí je 6,6 9,0 m. Provedené průzkumné vrty ani excerpovaná archivní díla nezjistily souvislou hladinu podzemní vody. Zvýšená vlhkost je dokumentována v navážkovém materiálu sondou S2 od hloubky 3,2 m, ta je však zřejmě způso- 3

4 bená zasakující dešťovou vodou z dvorního traktu. Zvýšená vlhkost a slabý průsak vody je dále dokumentován v kvartérních zeminách v sondě S1 v hloubce 10,3 12,4 m a v sondě S2 v hloubce 9,8 m. S ohledem na hloubku uložení poloskalního podloží zřejmě dojde ke změně předběžného řešení způsobu zajištění. V případě návrhu zajištění např. systémem šikmých zemních kotev doporučujeme provést doplňující inženýrsko-geologický průzkum, a to ve větší vzdálenosti od rubu hradeb. Průzkum ověří výskyt a mocnost navážek a zemin, ale zejména průběh povrchu a kvalitu podložních hornin ve směru kolmém na linii hradby. Jedině tak lze spolehlivě určit sklon a délku zemních kotev. Podle projektu kopaných sond měly být základové poměry hradby a bašty ověřeny sondami I. a IV. Sondou I. se záměr uskutečnil, sonda IV. je ukončena s ohledem na prostorové poměry a výskyt stavebních konstrukcí nad úrovní základové spáry. V ověřovaném prostoru sondy I. je bašta založena na sypanině, přemístěném prachovitém jílu (sprašové hlíně) tř. F6 Y pevné konzistence. V hloubce cca 0,9 m od úrovně základové spáry se nachází přirozeně uložený jíl prachovitý F6 CI rovněž pevné konzistence. Druh zásypových materiálů je ověřen sondami II., III. a V. Jedná se o nesourodou směs různorodého materiálu po stránce zrnitosti a kvality. Zásypový materiál je nepravidelně deponovaný a zrnitostně pestrý. Převažuje směs odpadu zejména ze stavebních destrukcí s různým stupněm zahlinění a s nerovnoměrným podílem kamenité až balvanité frakce. Nejvýrazněji jsou zastoupeny sypaniny charakterizované třídami G4 Y a G3 Y s nepravidelným podílem kamenité +Cb a balvanité +B složky, přecházející místy až v balvanité zeminy Cb Y. V menší míře je použit materiál místních, přemístěných, převážně soudržných F6 Y, F3 Y, lokálně písčitých zemin. Celková, inženýrskogeologickým průzkumem zastižená mocnost navážek na vnitřní straně hradby je 6,6 9,0 m Závěry záchranného archeologického výzkumu Archeologický průzkum doložil velmi mělké založení půlválcové bašty v úseku hradby a identifikoval původní středověkou úroveň v interiéru bašty. Na vnitřní straně hradby nebyl udržován příkop již nejméně od 17. století, kdy byl zčásti zavezen a navážky se hromadily v dalších dvou etapách v 19. století a poté i ve 20. století, kdy navážka přesáhla korunu hradby a musela být svahována. Ve spodní části hradby pod záklenkem byla odhalena složitá zděná konstrukce z doby výstavby v 15. století, jejíž účel není dosud zřejmý. Posudek doporučuje během opravy dále nezasahovat do situace před záklenkem a zachovat ji pro budoucí poznání (v případě nutnosti zásahu vynuceném statickým zajištěním provést záchranný archeologický průzkum v uvedeném místě časově, technicky i ekonomicky náročným) Závěry statického posouzení a stavebně technický průzkum Statické posouzení řešilo návrh statického zajištění stávající hradby v nejkritičtějším úseku, kde stávající hradba není schopna přenášet zvýšené zatížení od zemních násypů. Podle výsledků výpočtu bylo navrženo provést snížení tlaku zeminy působícího na hradbu odtěžením části navážek v prostoru za hradbou. Statický posudek se dále zabýval možnými variantami návrhu tvaru a rozměrů opěrné zdi kolem sníženého dvorka. Závěry stavebně technického průzkumu viz kapitola Popis stavby a vyhodnocení technického stavu Stávající ochranná a bezpečnostní pásma V zájmovém území stavby, kde se předpokládají výkopové práce, se podle oslovených správců sítí žádné podzemní ani nadzemní inženýrské sítě nenacházejí podrobněji viz část E. Doklady. 4

5 1.4. Poloha vzhledem k záplavovému území, poddolovanému území atd. Zájmové území s předmětným úsekem hradební zdi leží mimo záplavové území řeky Chrudimky i mimo poddolované nebo jinak nebezpečné území Vliv stavby na okolní stavby a pozemky, ochrana okolí, vliv stavby na odtokové poměry v území Opravou a statickým zajištěním hradební zdi se nezmění stávající vliv stavby na okolní stavby a pozemky, zvláštní ochrana okolí není požadována. Vyvolané terénní úpravy (zejména jeho snížení a vysvahování) a úprava kanalizační přípojky u dešťového svodu velmi pravděpodobně zasáhnou blízko k předpokládané úrovni základové spáry nejbližšího objektu kynologie na parc. č. st. 6398, na kterém jsou navíc patrné statické poruchy svědčící o problémech se založením právě u přilehlé stěny stavby v projektu je proto nutné uvažovat s podchycením stávajícího základu tohoto objektu. Odvodnění nově vysvahovaného terénu kolem dvorka za rubem stávající hradby bude provedeno pomocí povrchového žlabu z betonových tvarovek a chrličem volně odváděno do dvorka. Pohyb vody bude vhodným způsobem zpomalen, např. pomocí řetězu, podlaha pod chrličem bude chráněna vývarovou mísou z dodatečné vrstvy vodovzdorného betonu. Odvedení srážkových vod ze dvorka je navrženo propustky s rozměrem voleným tak, aby bylo umožněno jeho čištění. Od propustků je potom voda sváděna novými povrchovými žlaby ze svahu do stávajícího povrchového žlabu situovaného podél části Zlaté stezky. Voda bude pod hradbou stékat do vývarové mísy a před zaústěním do povrchového žlabu podél Zlaté stezky bude vhodným způsobem zpomalena, např. příčnými žebry. Stávající odtokové poměry v ostatních okolních plochách se nemění Požadavky na asanace, demolice, kácení dřevin Oprava předmětného úseku hradební parkánové zdi není podmíněna žádnou asanací ani demolicí jiné stavby. Je navrženo vykácení náletové vegetace ohrožující hradbu jedná se o hustý porost z břečťanu a dřeviny (líska) s průměrem kmene do 100 mm vyrůstající přímo ze zdiva a o dřeviny ve svahu pod patou hradby (dva až tři roky starý nálet javorů a jasanů a vzrostlé javory a jasany s průměrem kmene do 500 mm v celkovém počtu cca 8 ks). Po vykácení je nutné zlikvidovat také kořenový systém dřevin v případě porostu hradby mechanickým způsobem přezděním poškozeného zdiva, ve všech případech potom likvidačně a preventivně vhodným chemickým prostředkem. Poznámka: Dřeviny pod hradbou vyrůstají na pozemku v majetku soukromého vlastníka, který musí dát k vykácení svůj souhlas Požadavky na maximální zábory zemědělského půdního fondu nebo pozemků určených k plnění funkce lesa (dočasné / trvalé) Navržená oprava úseku hradební zdi nevyžaduje žádné zábory ze zemědělského půdního fondu ani pozemků určených k plnění funkce lesa Územně technické podmínky (zejména možnost napojení na stávající dopravní a technickou infrastrukturu) Stávající hradební zeď je situována uvnitř městské zástavby ve svahu na okraji historického jádra města. Přístup ke koruně hradby je umožněn pouze přes veřejnosti uzavřený areál užívaný Policií ČR po zpevněné přístupové cestě, která zčásti slouží pro parkování, zbytek ploch mimo komunikace je zatravněný. Přístup k patě hradby je možný pouze po nezpevněné stezce pro pěší, samotná 5

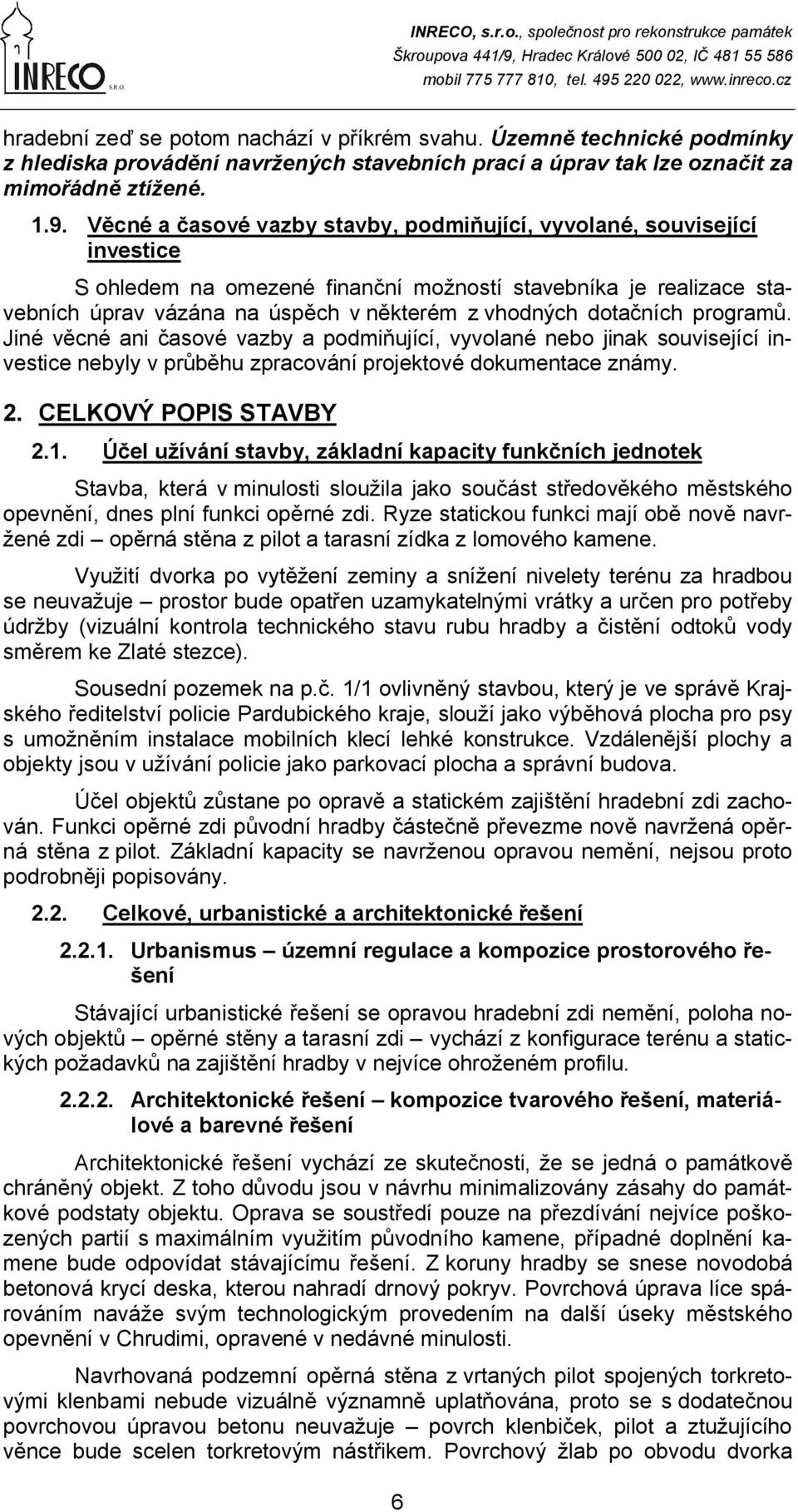

6 hradební zeď se potom nachází v příkrém svahu. Územně technické podmínky z hlediska provádění navržených stavebních prací a úprav tak lze označit za mimořádně ztížené Věcné a časové vazby stavby, podmiňující, vyvolané, související investice S ohledem na omezené finanční možností stavebníka je realizace stavebních úprav vázána na úspěch v některém z vhodných dotačních programů. Jiné věcné ani časové vazby a podmiňující, vyvolané nebo jinak související investice nebyly v průběhu zpracování projektové dokumentace známy. 2. CELKOVÝ POPIS STAVBY 2.1. Účel užívání stavby, základní kapacity funkčních jednotek Stavba, která v minulosti sloužila jako součást středověkého městského opevnění, dnes plní funkci opěrné zdi. Ryze statickou funkci mají obě nově navržené zdi opěrná stěna z pilot a tarasní zídka z lomového kamene. Využití dvorka po vytěžení zeminy a snížení nivelety terénu za hradbou se neuvažuje prostor bude opatřen uzamykatelnými vrátky a určen pro potřeby údržby (vizuální kontrola technického stavu rubu hradby a čistění odtoků vody směrem ke Zlaté stezce). Sousední pozemek na p.č. 1/1 ovlivněný stavbou, který je ve správě Krajského ředitelství policie Pardubického kraje, slouží jako výběhová plocha pro psy s umožněním instalace mobilních klecí lehké konstrukce. Vzdálenější plochy a objekty jsou v užívání policie jako parkovací plocha a správní budova. Účel objektů zůstane po opravě a statickém zajištění hradební zdi zachován. Funkci opěrné zdi původní hradby částečně převezme nově navržená opěrná stěna z pilot. Základní kapacity se navrženou opravou nemění, nejsou proto podrobněji popisovány Celkové, urbanistické a architektonické řešení Urbanismus územní regulace a kompozice prostorového řešení Stávající urbanistické řešení se opravou hradební zdi nemění, poloha nových objektů opěrné stěny a tarasní zdi vychází z konfigurace terénu a statických požadavků na zajištění hradby v nejvíce ohroženém profilu Architektonické řešení kompozice tvarového řešení, materiálové a barevné řešení Architektonické řešení vychází ze skutečnosti, že se jedná o památkově chráněný objekt. Z toho důvodu jsou v návrhu minimalizovány zásahy do památkové podstaty objektu. Oprava se soustředí pouze na přezdívání nejvíce poškozených partií s maximálním využitím původního kamene, případné doplnění kamene bude odpovídat stávajícímu řešení. Z koruny hradby se snese novodobá betonová krycí deska, kterou nahradí drnový pokryv. Povrchová úprava líce spárováním naváže svým technologickým provedením na další úseky městského opevnění v Chrudimi, opravené v nedávné minulosti. Navrhovaná podzemní opěrná stěna z vrtaných pilot spojených torkretovými klenbami nebude vizuálně významně uplatňována, proto se s dodatečnou povrchovou úpravou betonu neuvažuje povrch klenbiček, pilot a ztužujícího věnce bude scelen torkretovým nástřikem. Povrchový žlab po obvodu dvorka 6

7 bude proveden z tvarovek volených podle tvarovek použitých pod hradbou podél Zlaté stezky, shodně budou provedeny také povrchové žlaby pod patou hradby. Navrhovaná tarasní zídka u objektu kynologie bude vyzděna z lomového kamene bez další povrchové úpravy. Nové schodiště do dvorka bude provedeno z ocelových profilů jako schodnicové bez podstupnic a bude chráněno vhodným nátěrem. Navrhované kovové zábradlí kolem dvorka, na části koruny hradby a na koruně nové tarasní zídky, provedené se střední částí ve tvaru spirály, vychází z motivu použitého na jiných úsecích městského opevnění Chrudimi a jeho povrch bude chráněn vhodným nátěrem Celkové provozní řešení, technologie výroby Opravou a statickým zajištěním hradby se provozní řešení nemění, žádné výrobní technologie se v objektu nevyskytují a ani nejsou nově navrženy Bezbariérové užívání stavby Stávající i nově navržené objekty slouží jako tarasní zeď, bezbariérové zpřístupnění se neuvažuje Bezpečnost při užívání stavby Předmětný úsek hradební zdi a navazující pozemky jsou pro veřejnost uzavřené a přístupné pouze pro potřeby údržby, příslušníkům Policie ČR a ošetřovatelům psů. Snížený dvorek bude po obvodě zajištěn zábradlím výšky 1,0 m (dle ČSN Ochranná zábradlí) a vstupní brankou. Stejným zábradlím bude také zabezpečena koruna hradby, u torza hradební bašty jsou z důvodu umožnění sekání trávy na koruně zdi osazena uzamykatelná vstupní dvířka sekání trávy v tomto prostoru nechráněném před pádem pod hradbu musí provádět osoba náležitě proškolená v bezpečnostním režimu Základní charakteristika objektů Stavební řešení Popis stavby Předmětný úsek stávající hradby kopíruje vnějším lícem zdi severní hranici pozemků p.č. 1/1 a 3529 s pozemkem p.č. 39/1. Na západním okraji začíná torzem půlkruhové bašty s průměrem 6,0 m, od které pokračuje východním směrem téměř rovný úsek hradby v celkové délce 43,0 m, po 10,5 m mírně zalomený. Hradby potom končí u další bašty, zvané Prachárna, která byla samostatně opravena před 10 lety. Půlkruhová bašta na západním konci předmětného úseku, která je po celé výšce jasně konstrukčně provázána s hradební parkánovou zdí pokračující dál západním směrem, má oblý plášť vyzděný z poměrně velkých pravidelných kvádrů z opuky, vyrovnávaných šíbry. V horních partiích bašty jsou užity spíše menší kusy, posouzení však ztěžuje poměrně značný úbytek hmoty kamene v důsledku silné koroze, část horní partie líce bašty neexistuje. V některých místech zejí otvory po zaniklých jednotlivých kamenech. Výška vnějšího pláště bašty odpovídá sousedním kurtinám, koruna je silně rozrušená kořeny náletových dřevin. Na celém obvodu bašty nejsou stopy po střílnách, ačkoli vzhledem k dobré míře uchování původního zdiva nemohly zaniknout. Vzhledem k prudkému severnímu svahu byla bašta na čelní straně opatřena mohutným stabilizačním soklem, pře- 7

8 stupujícím ve třech stupních (spodní o 0,5 m před střední, střední o 0,32 m před horní, horní o 0,28 m před vlastní plášť zdiva bašty). Výšky jednotlivých stupňů se rovněž liší (horní 1,30 m, střední 0,3 m, dolní je obnažen jen zčásti). Dolní část této pozoruhodné báze je dnes zakryta terénem, který znemožňuje posouzení případné návaznosti soklů na kurtiny. Také na východní straně je bašta v celé výši konstrukčně svázána s kurtinou. Terén i koruna cca 6,0 m vysoké zdi zde výrazně klesají směrem k východu, dolní polovina líce je poměrně intaktní, horní polovina je opět silně poškozena korozí. Na rozrušené koruně se nacházejí zbytky prejzové stříšky. Vrstvy zdiva i přes značný sklon terénu probíhají vodorovně. Klesání terénu končí v bodě, který půdorysně odpovídá dnu východního městského příkopu, doloženého plány. Tento úsek hradby tedy původně uzavíral příkop, končící u hrany městské ostrožny. Koruna zdi neklesá v celé délce s terénem, takže v nejnižším dochovaném bodě bývalého příkopu dnešní výška hradby dosahuje až 10,0 m. V této partii je zeď znatelně vychýlena k severu tlakem vysokého zásypu v někdejším příkopu. Těsně nad dnem sníženiny je obnažená horní část záklenku z lomového kamene, který je nejspíše původní součástí líce zdi. Patrně jde o otvor spojující dno příkopu s vnějškem opevnění, jehož šířku a výšku však dnes nemůžeme blíže ověřit. Zda-li měl otvor nějaký fortifikační smysl nebo sloužil pouze odvodnění příkopu, nemůžeme rovněž za dnešního stavu terénu rozhodnout. V líci zdiva nad záklenkem a v jeho okolí se objevují místy hranolové otvory, z nichž část by mohla být otvory samonosného lešení. Jejich systém však nelze spolehlivě prověřit. Z dnešního dna příkopu hradba pokračuje plynule k východu, její líc je opět relativně dobře dochovaný, tvořený poměrně pečlivě opracovanými kvádry opuky, prokládanými menšími vyrovnávacími kusy a tenkými šíbry. Hradba je i zde líci 5,0 až 6,0 m vysoká a stoupá souměrně k druhé straně někdejšího příkopu. Místy se uplatňuje fragment 0,2 až 0,23 m předstupujícího soklu, jehož stupeň v dolní části příkopu probíhal 1,0 m nad vrcholem záklenku. Otvor v příkopu tak byl vlastně vynechán v soklové části hradby, což je rovněž důležité při úvahách nad polohou dna příkopu. Koruna hradby je zde tvořena betonovou krou, pod níž se uplatňují cihly, místy až do hloubky 1,2 m, líc zdi je evidentně svislý, avšak v horní části silně rozrušený korozí. Hradba stoupá až k válcové nárožní baště Prachárně, s níž je opět v celé výši lícem provázána. V sousedství bašty je líc zdi relativně velmi intaktní, s velkými kusy jednovrstvé vápenné omítky hrubšího povrchu, jejíž středověký původ není vyloučen. Vyhodnocení technického stavu Stávající hradba, která pravděpodobně v minulosti nebyla nikdy nijak zásadně opravována, je silně poškozena působením povětrnosti a dalších klimatických vlivů, kameny v líci jsou rozvolněné a spáry vyplavené. Díky navážkám k vnitřnímu líci hradby byl původní účel hradební zdi nahrazen funkcí zdi opěrné (rozdíl výškové úrovně zeminy u rubu a líce je cca 5,0 m), na kterou není stěna dimenzována. Poruchy se projevují jak charakteristickými trhlinami, tak vykloněním hradebního zdiva o cca 4 od svislice směrem ze svahu. Současný technický stav hradby lze ze statického hlediska označit za havarijní. Návrh stavebního řešení Stávající koruna hradby bude přezděna a v části pozemku je ze statických důvodů nezbytné vytěžit novodobou navážku, která vyvozuje zemní tlak na rub hradby. Ve vytěženém prostoru je navržen úzký dvorek zajištěný po obvodu opěrnou stěnou z vrtaných železobetonových pilot spojených torkretovými klen- 8

9 bami, hlavice pilot bude zajištěna ztužujícím železobetonovým monolitickým věncem. Za torkretovou klenbičkou bude osazena drenáž, oddělená od klenbičky páskem geotextilie. Drenáž bude ve spodní části vyvedena skrz klenbičku do prostoru dvorka na podlahu. Podlaha bude provedena z vodostavebního betonu, navržená dilatace a styk podlahy s hradbou budou utěsněny trvale pružným tmelem. Dvorek bude zpřístupněn ocelovým jednoramenným schodištěm s mezipodestou schodiště bude schodnicové se schodnicemi z ocelových profilů uložených na konzoly z ocelových nosníků vetknutých do boků pilot. Stupně budou bez podstupnic a se stupnicemi z pororoštů. Terénní úpravy nad hradbou se zaměří na snížení nivelety terénu mimo prostor nového dvorka a na vyrovnání nepravidelného svahu mezi hradbou a objektem kynologie, zasypaná koruna bašty se částečně obnaží, v poškozených partiích přezdí a zakryje drnem podrobněji viz kapitola Terénní úpravy. Odvodnění terénu kolem dvorka bude provedeno pomocí povrchového žlabu a chrličem bude volně odváděno do dvorka, pohyb vody bude zpomalen pomocí řetězu, podlaha pod chrličem bude chráněna vývarovou mísou. Odvedení srážkových vod ze dvorka viz kapitola Vliv stavby na okolní stavby a pozemky, ochrana okolí, vliv stavby na odtokové poměry v území. Členění stavby na objekty a dílčí etapy Rozsah a charakter navržených prací nevyžaduje členění stavby na dílčí stavební objekty nebo etapy Konstrukční a materiálové řešení Stávající hradba zůstane zachována, přezdívaná koruna bude provedena podle stávajícího řešení s maximálním využitím původního lomového kamene (opuka z místních zdrojů), krycí betonové desky budou nahrazeny zadrněním. Spodní ponechávané zdivo bude povrchově zednicky lokálně opraveno a oba vnější líce budou sepnuty pomocí speciálních injektážních kotev. Navržená opěrná stěna dvorka bude provedena z vrtaných železobetonových pilot vetknutých do únosného podloží a spojených torkretovými klenbami, koruna bude zajištěna železobetonovým věncem. Nově navržená tarasní zídka bude vyzděna z lomového kamene na základovém betonovém pasu Mechanická odolnost a stabilita Mechanická odolnost a stabilita hradební zdi byly samostatně posouzeny statickým výpočtem, který je včetně návrhu statického zajištění (provizorní výdřeva, návrh stěny z vrtaných pilot) součástí této projektové dokumentace podrobněji viz část D.1.2. Stavebně konstrukční řešení Základní charakteristika technických a technologických zařízení Technické řešení Stávající objekt technická ani technologická zařízení neobsahuje, nová technologická zařízení se nenavrhují. Nově navržená kanalizační přípojka k odvodnění stávajícího dešťového svodu ze střechy objektu kynologie do stávající šachty před objektem, kterou obsahoval předchozí stupeň projektové dokumentace pro stavební povolení, realizována nebude podrobněji viz kapitola Připojení na technickou infrastrukturu Výčet technických a technologických zařízení Žádná technická ani technologická zařízení se nenavrhují. 9

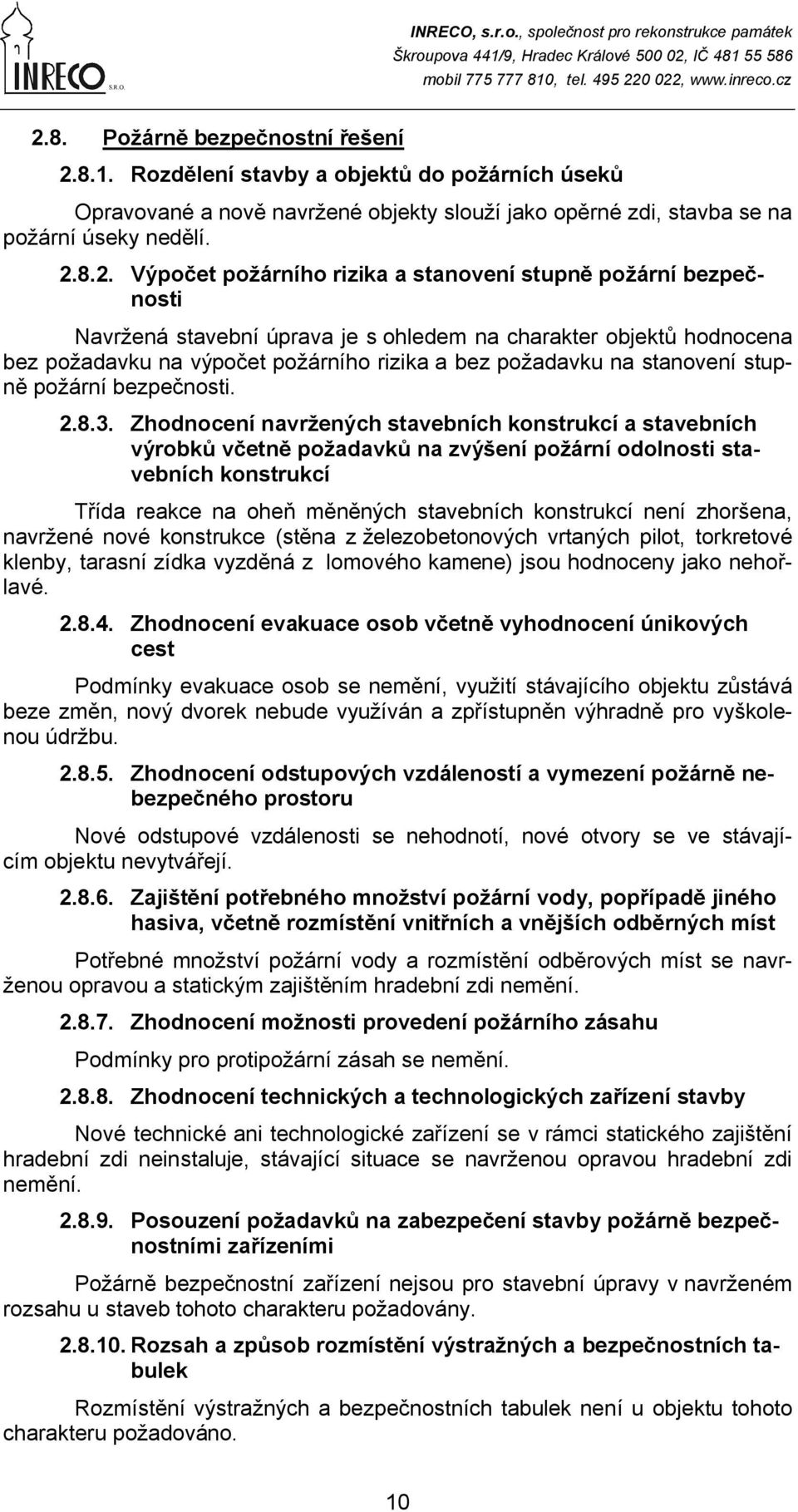

10 2.8. Požárně bezpečnostní řešení Rozdělení stavby a objektů do požárních úseků Opravované a nově navržené objekty slouží jako opěrné zdi, stavba se na požární úseky nedělí Výpočet požárního rizika a stanovení stupně požární bezpečnosti Navržená stavební úprava je s ohledem na charakter objektů hodnocena bez požadavku na výpočet požárního rizika a bez požadavku na stanovení stupně požární bezpečnosti Zhodnocení navržených stavebních konstrukcí a stavebních výrobků včetně požadavků na zvýšení požární odolnosti stavebních konstrukcí Třída reakce na oheň měněných stavebních konstrukcí není zhoršena, navržené nové konstrukce (stěna z železobetonových vrtaných pilot, torkretové klenby, tarasní zídka vyzděná z lomového kamene) jsou hodnoceny jako nehořlavé Zhodnocení evakuace osob včetně vyhodnocení únikových cest Podmínky evakuace osob se nemění, využití stávajícího objektu zůstává beze změn, nový dvorek nebude využíván a zpřístupněn výhradně pro vyškolenou údržbu Zhodnocení odstupových vzdáleností a vymezení požárně nebezpečného prostoru Nové odstupové vzdálenosti se nehodnotí, nové otvory se ve stávajícím objektu nevytvářejí Zajištění potřebného množství požární vody, popřípadě jiného hasiva, včetně rozmístění vnitřních a vnějších odběrných míst Potřebné množství požární vody a rozmístění odběrových míst se navrženou opravou a statickým zajištěním hradební zdi nemění Zhodnocení možnosti provedení požárního zásahu Podmínky pro protipožární zásah se nemění Zhodnocení technických a technologických zařízení stavby Nové technické ani technologické zařízení se v rámci statického zajištění hradební zdi neinstaluje, stávající situace se navrženou opravou hradební zdi nemění Posouzení požadavků na zabezpečení stavby požárně bezpečnostními zařízeními Požárně bezpečnostní zařízení nejsou pro stavební úpravy v navrženém rozsahu u staveb tohoto charakteru požadovány Rozsah a způsob rozmístění výstražných a bezpečnostních tabulek Rozmístění výstražných a bezpečnostních tabulek není u objektu tohoto charakteru požadováno. 10

11 2.9. Zásady hospodaření s energiemi Kritéria tepelně technického hodnocení Hradební zeď není vytápěna, kritéria tepelně technického hodnocení nebyla stanovena ani uplatněna Energetická náročnost stavby Hradební zeď není vytápěna ani jinak zásobena energií, energetická náročnost stavby je nulová Posouzení využití alternativních zdrojů energií Využití alternativních zdrojů energií nebylo s ohledem na charakter jednotlivých objektů uvažováno Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí Zásady řešení těchto parametrů stavby nejsou u stavby podobného charakteru požadovány, stávající situace se navrženou opravou nemění Ochrana stavby před negativními účinky vnějšího prostředí Ochrana před pronikáním radonu z podloží Stavba neslouží k obytným účelům, navrženými úpravami se nové prostory k bydlení ani trvalá pracovní místa nevytvářejí, ochrana před pronikáním radonu z podloží se nevyžaduje Ochrana před bludnými proudy V okolí stavby se nenachází potenciální zdroj bludných proudů. Stavba pod úrovní terénu neobsahuje významné konstrukce z kovu, které by mohly být korozí způsobenou bludným proudem ohroženy, ochrana před bludnými proudy se nenavrhuje Ochrana před technickou seizmitou Stavba neleží v území s nebezpečím sesuvu půdy, v poddolovaném území ani v území s jiným zdrojem vzniku a výskytu technické seizmicity. Ochrana před technickou seizmicitou se nenavrhuje Ochrana před hlukem Stavba neleží v území se zvýšenou hlučností ve vnějším prostoru. Stávající situace se navrženou opravou nemění, ochrana před hlukem se nenavrhuje Protipovodňová opatření Stávající objekt se nachází mimo záplavové území řeky Chrudimky, žádná protipovodňová opatření nejsou navržena ani požadována. 3. PŘIPOJENÍ NA TECHNICKOU INFRASTRUKTURU 3.1. Napojovací místa technické infrastruktury Napojení stávající hradební zdi ani nové opěrné zdi a tarasní zídky na technickou infrastrukturu není vzhledem k charakterům těchto objektů uvažováno, stávající situace se nemění, přeložky inženýrských sítí se nepředpokládají. Nově je navrženo odvodnění jak sníženého dvorka, tak navazujících zatravněných ploch, které budou svahovány směrem k novému dvorku. Napojení 11

12 na stávající kanalizaci by vzhledem ke konfiguraci terénu a její poloze však vyžadovalo srážkové vody přečerpávat. Proto je navrženo odvádění vod gravitační, a to v několika stupních: pomocí povrchového žlabu, situovaného po obvodu sníženého dvorka, je odvodňován okolní vysvahovaný zatravněný terén; ze žlabu je voda svedena chrličem do dvorka; podlaha dvorka bude v místě dopadu vody chráněna betonovou vývarovou mísou vytaženou min. 500 mm na stěny, pád vody bude vhodně zpomalen, např. upevněným řetězem; srážková voda z vývarové mísy pod chrličem bude s ostatní vodou z podlahy dvorka pomocí vyspádovaného povrchu vedena do nových prostupků hradbou v její patě; voda z prostupků bude potom svedena pomocí povrchových žlabů ve svahu do stávajícího povrchového žlabu, vedeného podél Zlaté stezky; voda z tohoto úseku povrchového žlabu je zaústěna do vpusti, ze které je podzemním potrubím vedena do vzdálenosti 29,5 m, kde prochází pod Zlatou stezkou a volně vytéká do svahu, kde volně zasakuje do nezpevněného povrchu; s ohledem na odvodňovanou plochu je navýšení množství odváděné vody zanedbatelné. Poznámka: pozemky pod hradbou podél Zlaté stezky, kde jsou navrženy nové povrchové žlaby a vyústěno potrubí, jsou v majetku soukromého vlastníka, který v rámci územního řízení předložený návrh odsouhlasil, podrobnosti viz samostatná Smlouva o právu provést stavbu podepsaná pověřeným zástupcem stavebníka (Město Chrudim) a vlastníkem pozemků pod hradbou (pan Karel Hybský). Poznámka: Nově navržené odvodnění stávajícího dešťového svodu umístěného na objektu kynologie, které bylo obsaženo v předchozím stupni projektové dokumentace pro stavební povolení, realizováno nebude. Situace zjištěná průzkumem před návrhem projektu pro stavební povolení, kdy srážkové vody z dešťového svodu volně zasakovaly do terénu nad hradbou nebo jí v neznámém místě protékaly a tím ohrožovaly jak stabilitu hradby, tak byly pravděpodobně i jednou z příčin statických poruch samotného objektu kynologie, byla v rámci údržbových prací změněna: v současné době je dešťový svod nastaven a prodloužen před vstup objektu kynologie, kde je volně zaústěn do dvorní vpusti, ze které odtéká do veřejné kanalizace. Protože toto řešení již neohrožuje opravovanou hradbu, nebude do něho v rámci stavebních prací zasahováno Připojovací rozměry, výkonové kapacity a délky Stávající hradební zeď ani navrhovaná opěrná stěna a tarasní zídka nevyžadují připojení na technickou infrastrukturu, stávající situace se nemění. Navržené propustky v hradbě nad podlahou nového dvorka byly posouzeny výpočtem a minimální předpokládaný rozměr 500x300 mm vyhoví už pro dva propustky (třetí navržen jako rezervní pro případ zanesení některého z propustků) podrobněji viz Technická zpráva. 4. DOPRAVNÍ ŘEŠENÍ 4.1. Popis dopravního řešení Stavba nebude užívána a není napojena na veřejnou komunikaci, o jejím zpřístupnění se v dohledné době neuvažuje a nebylo ani součástí zadání předlo- 12

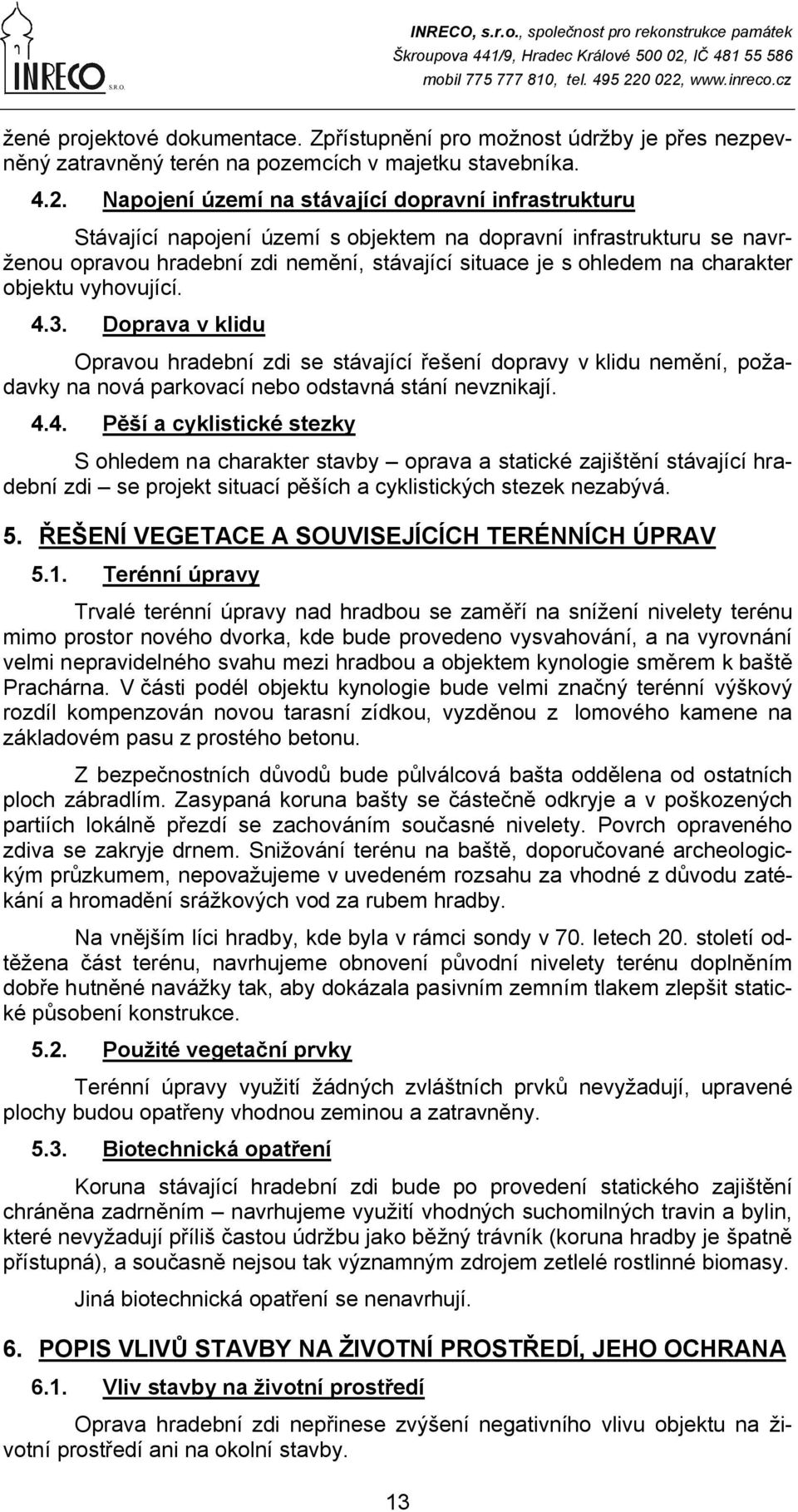

13 žené projektové dokumentace. Zpřístupnění pro možnost údržby je přes nezpevněný zatravněný terén na pozemcích v majetku stavebníka Napojení území na stávající dopravní infrastrukturu Stávající napojení území s objektem na dopravní infrastrukturu se navrženou opravou hradební zdi nemění, stávající situace je s ohledem na charakter objektu vyhovující Doprava v klidu Opravou hradební zdi se stávající řešení dopravy v klidu nemění, požadavky na nová parkovací nebo odstavná stání nevznikají Pěší a cyklistické stezky S ohledem na charakter stavby oprava a statické zajištění stávající hradební zdi se projekt situací pěších a cyklistických stezek nezabývá. 5. ŘEŠENÍ VEGETACE A SOUVISEJÍCÍCH TERÉNNÍCH ÚPRAV 5.1. Terénní úpravy Trvalé terénní úpravy nad hradbou se zaměří na snížení nivelety terénu mimo prostor nového dvorka, kde bude provedeno vysvahování, a na vyrovnání velmi nepravidelného svahu mezi hradbou a objektem kynologie směrem k baště Prachárna. V části podél objektu kynologie bude velmi značný terénní výškový rozdíl kompenzován novou tarasní zídkou, vyzděnou z lomového kamene na základovém pasu z prostého betonu. Z bezpečnostních důvodů bude půlválcová bašta oddělena od ostatních ploch zábradlím. Zasypaná koruna bašty se částečně odkryje a v poškozených partiích lokálně přezdí se zachováním současné nivelety. Povrch opraveného zdiva se zakryje drnem. Snižování terénu na baště, doporučované archeologickým průzkumem, nepovažujeme v uvedeném rozsahu za vhodné z důvodu zatékání a hromadění srážkových vod za rubem hradby. Na vnějším líci hradby, kde byla v rámci sondy v 70. letech 20. století odtěžena část terénu, navrhujeme obnovení původní nivelety terénu doplněním dobře hutněné navážky tak, aby dokázala pasivním zemním tlakem zlepšit statické působení konstrukce Použité vegetační prvky Terénní úpravy využití žádných zvláštních prvků nevyžadují, upravené plochy budou opatřeny vhodnou zeminou a zatravněny Biotechnická opatření Koruna stávající hradební zdi bude po provedení statického zajištění chráněna zadrněním navrhujeme využití vhodných suchomilných travin a bylin, které nevyžadují příliš častou údržbu jako běžný trávník (koruna hradby je špatně přístupná), a současně nejsou tak významným zdrojem zetlelé rostlinné biomasy. Jiná biotechnická opatření se nenavrhují. 6. POPIS VLIVŮ STAVBY NA ŽIVOTNÍ PROSTŘEDÍ, JEHO OCHRANA 6.1. Vliv stavby na životní prostředí Oprava hradební zdi nepřinese zvýšení negativního vlivu objektu na životní prostředí ani na okolní stavby. 13

14 Veškeré odpady vzniklé stavební činností budou průběžně odváženy na skládku určenou podle příslušného druhu odpadu nejbližší skládka vhodná pro uskladnění stavebního odpadu vzniklého během stavby je lom Podhůra ve vzdálenosti cca 6 km od stavby. Nátěrové hmoty budou vypotřebovány beze zbytku nebo použity na jiné stavbě, případně likvidovány podle návodu doporučeného výrobcem. Podle přílohy č. 1 vyhlášky MŽP 381/2001 Sb., ve znění vyhlášky č. 503/2004 Sb. se jedná o stavební a demoliční odpady: Stavební a demoliční odpad Označení Kategorie Beton Cihly Směsi nebo oddělené frakce betonu, cihel, tašek a keramických výrobků neobsahující nebezpečné látky Dřevo Zemina a kamení neobsahující nebezpečné látky Směsné stavební a demoliční odpady neobsahující rtuť, PCB (např. těsnící materiály s obsahem PCB, podlahoviny na bázi pryskyřic s obsahem PCB, utěsněné zasklené dílce s obsahem PCB, kondenzátory s obsahem PCB) a jiné nebezpečné látky Po dokončení prací předloží dodavatel stavby doklad o uložení odpadu Vliv stavby na přírodu a krajinu, zachování ekologických funkcí a vazeb v krajině Navržená oprava a statické zajištění hradební zdi nezmění její stávající vliv na přírodu a krajinu a nepoškodí ekologické funkce a vazby v krajině Vliv stavby na soustavu chráněných území Natura 2000 Objekt se nachází mimo chráněné ptačí oblasti a evropsky významné lokality začleněné do soustavy Natura Návrh zohlednění podmínek za závěrů zjišťovacího řízení nebo stanoviska EIA Stavba svými parametry nespadá do záměrů kategorie I. nebo II. dle Přílohy č. 1 zákona č. 100/2001 Sb. a nevyžaduje tak posouzení vlivu na životní prostředí ani provedení zjišťovacího řízení Navrhovaná ochranná a bezpečnostní pásma, rozsah omezení a podmínky ochrany podle jiných právních předpisů V okolí stavby nebyla zjištěna žádná ochranná ani bezpečnostní pásma vytvořená z důvodu ochrany přírody a životního prostředí. 7. OCHRANA OBYVATELSTVA Objekt se nachází mimo zónu havarijního plánování. Žádná opatření vyplývající z požadavků civilní ochrany nebo řešení zásad prevence závažných havárií nejsou pro objekt tohoto charakteru požadována. 14

15 8. ZÁSADY ORGANIZACE VÝSTAVBY 8.1. Potřeby rozhodujících médií a hmot, jejich zajištění Voda bude požadována při vrtání pilotové stěny, jako záměsová do zdící a spárovací malty, jako tlaková na omývání líce hradební zdi i jednotlivých kamenů a pro oplachování pracovních nástrojů a hygienu pracovníků. Potřeba elektrické energie bude vyžadována především pro používání drobných pracovních nástrojů a míchání maltových směsí. Voda a elektrická energie po dobu stavby budou dodávány z některé blízké budovy v majetku stavebníka a užívané Policií ČR, za nejvhodnější objekt považujeme budovu bez č.p./č.e. na pozemku 6398 objekt kynologie. Podmínky pro využívání zdrojů energií upřesní před zahájením stavby dohoda mezi stavebníkem, uživatelem objektu a dodavatelem stavby, stejně jako způsob fakturace za spotřebu vody a elektrické energie. V případě nesouhlasu některé ze stran bude (s ohledem na relativně nízké potřebné množství) voda na staveniště přivezena v cisterně a elektrická energie vyráběna v mobilním motorgenerátoru se spalovacím motorem Odvodnění staveniště Odvodnění staveniště bude stávající bez úprav volným zasakováním do zatravněného terénu. Pokud z důvodu nevhodných klimatických podmínek dojde během stavby k zatopení nově provedeného dvorka ještě před realizací navržených propustků, musí být tato voda odčerpána do povrchového žlabu vedeného podél Zlaté stezky shromážděná voda za rubem hradby zvyšuje riziko její havárie. Propustky v hradbě musí být provedeny bezprostředně po dosažení nivelety podlahy dvorka 8.3. Napojení na stávající dopravní a technickou infrastrukturu Vnitřní líc s korunou hradby, kde bude probíhat převážná stavební činnost včetně zbudování opěrné stěny z pilot a tarasní zídky, je přístupný po veřejné ulici Hradební přímo z Resselova náměstí po zpevněné komunikaci na pozemku p.č. 1/1. Pozemek kolem hradby je nezpevněný a zatravněný a s ohledem ke svému využití jako volný výběh pro chované psy Policie ČR pro veřejnost uzavřený. Přístupová cesta přes pozemky p.č. 1/1 a 3694 je také běžně pro veřejnost uzavřena, jedná se však o jediný možný přístup techniky na staveniště, takže dodavatel stavby se zaváže dodržovat podmínky požadované dohodou mezi stavebníkem a uživatelem areálu Krajským ředitelstvím policie Pardubického kraje viz kapitola Stanovení speciálních podmínek pro provádění stavby. Přístup na staveniště je pro stroje s většími rozměry omezen vjezdová brána do areálu, shora uzavřená vodícím profilem pro posuvné křídlo, má světlé rozměry 4780x4340 mm (zejména výška limituje výběr vhodného autodomíchávače, vrtné soupravy a jeřábu pro instalaci armovacích košů), přístupové komunikace jsou potom velmi úzké a s ostrými oblouky (přístupová trase tak omezuje rozměry vrtné soupravy, jejíž délka v transportní poloze by neměla přesáhnout 12,5 m a do areálu není možné ji přivést na podvalníku, z důvodu minimalizace poškození povrchové úpravy komunikací požadujeme maximální hmotnost vrtné soupravy 40 t). Uvedené parametry splňuje např. vrtná souprava SOILMEC SR-30, Provoz na parkovišti v areálu policie bude během betonáže pilotové stěny omezen, během příjezdu a odjezdu vrtné soupravy bude ulice Hradební pro veřejnou dopravu dočasně uzavřena. 15

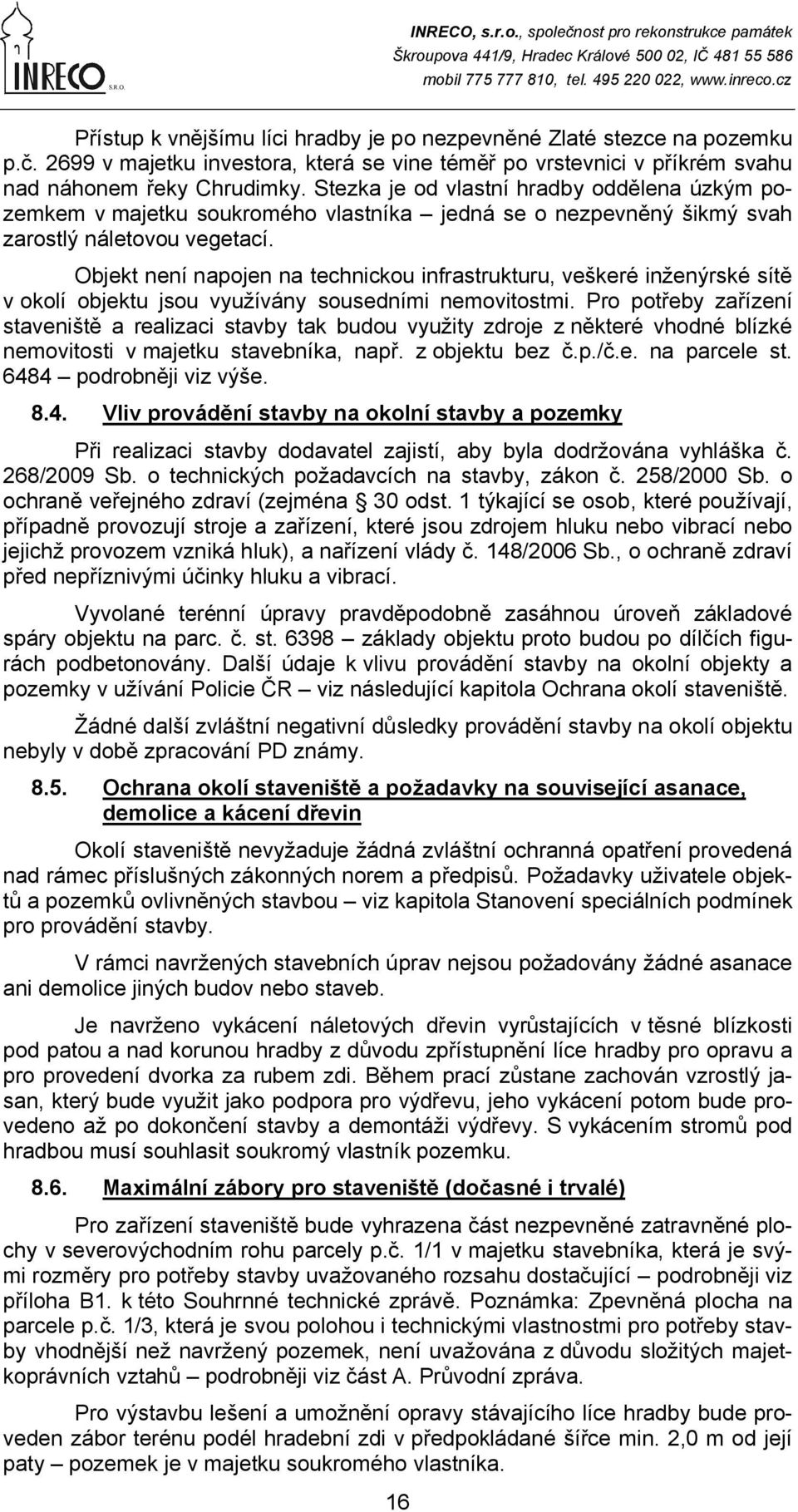

16 Přístup k vnějšímu líci hradby je po nezpevněné Zlaté stezce na pozemku p.č v majetku investora, která se vine téměř po vrstevnici v příkrém svahu nad náhonem řeky Chrudimky. Stezka je od vlastní hradby oddělena úzkým pozemkem v majetku soukromého vlastníka jedná se o nezpevněný šikmý svah zarostlý náletovou vegetací. Objekt není napojen na technickou infrastrukturu, veškeré inženýrské sítě v okolí objektu jsou využívány sousedními nemovitostmi. Pro potřeby zařízení staveniště a realizaci stavby tak budou využity zdroje z některé vhodné blízké nemovitosti v majetku stavebníka, např. z objektu bez č.p./č.e. na parcele st podrobněji viz výše Vliv provádění stavby na okolní stavby a pozemky Při realizaci stavby dodavatel zajistí, aby byla dodržována vyhláška č. 268/2009 Sb. o technických požadavcích na stavby, zákon č. 258/2000 Sb. o ochraně veřejného zdraví (zejména 30 odst. 1 týkající se osob, které používají, případně provozují stroje a zařízení, které jsou zdrojem hluku nebo vibrací nebo jejichž provozem vzniká hluk), a nařízení vlády č. 148/2006 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací. Vyvolané terénní úpravy pravděpodobně zasáhnou úroveň základové spáry objektu na parc. č. st základy objektu proto budou po dílčích figurách podbetonovány. Další údaje k vlivu provádění stavby na okolní objekty a pozemky v užívání Policie ČR viz následující kapitola Ochrana okolí staveniště. Žádné další zvláštní negativní důsledky provádění stavby na okolí objektu nebyly v době zpracování PD známy Ochrana okolí staveniště a požadavky na související asanace, demolice a kácení dřevin Okolí staveniště nevyžaduje žádná zvláštní ochranná opatření provedená nad rámec příslušných zákonných norem a předpisů. Požadavky uživatele objektů a pozemků ovlivněných stavbou viz kapitola Stanovení speciálních podmínek pro provádění stavby. V rámci navržených stavebních úprav nejsou požadovány žádné asanace ani demolice jiných budov nebo staveb. Je navrženo vykácení náletových dřevin vyrůstajících v těsné blízkosti pod patou a nad korunou hradby z důvodu zpřístupnění líce hradby pro opravu a pro provedení dvorka za rubem zdi. Během prací zůstane zachován vzrostlý jasan, který bude využit jako podpora pro výdřevu, jeho vykácení potom bude provedeno až po dokončení stavby a demontáži výdřevy. S vykácením stromů pod hradbou musí souhlasit soukromý vlastník pozemku Maximální zábory pro staveniště (dočasné i trvalé) Pro zařízení staveniště bude vyhrazena část nezpevněné zatravněné plochy v severovýchodním rohu parcely p.č. 1/1 v majetku stavebníka, která je svými rozměry pro potřeby stavby uvažovaného rozsahu dostačující podrobněji viz příloha B1. k této Souhrnné technické zprávě. Poznámka: Zpevněná plocha na parcele p.č. 1/3, která je svou polohou i technickými vlastnostmi pro potřeby stavby vhodnější než navržený pozemek, není uvažována z důvodu složitých majetkoprávních vztahů podrobněji viz část A. Průvodní zpráva. Pro výstavbu lešení a umožnění opravy stávajícího líce hradby bude proveden zábor terénu podél hradební zdi v předpokládané šířce min. 2,0 m od její paty pozemek je v majetku soukromého vlastníka. 16

17 S jinými zábory okolních ploch, které by nebyly v majetku stavebníka, se pro potřeby zařízení staveniště neuvažuje Maximální produkovaná množství a druhy odpadů a emisí při výstavbě, jejich likvidace Celkové předpokládané stavbou produkované množství odpadů viz část F. Soupis prací s výkazem výměr. Půjde zejména o vytěženou zeminu, stavební suť z vybouraného zdiva (především zvětralý nebo jinak poškozený kámen, spárovací malta, cihly apod.) a vykácenou náletovou zeleň. Během stavby bude produkce emisí minimální od dopravních prostředků, které budou převážet materiál na stavbu a ze stavby, a od vrtné soupravy a pumpy na betonovou směs. Likvidace odpadů se předpokládá na vhodné skládce podrobněji viz kapitola Vliv stavby na životní prostředí ovzduší, hluk, voda a odpady Bilance zemních prací, požadavky na přísun nebo deponie zemin Pro navržené úpravy se přísun nové zeminy nepředpokládá. Pro výkopy u základů tarasní zdi a nového sníženého dvorka bude vytěženo cca 580 m 3 zeminy, pro navazující terénní úpravy (vysvahování) bude vytěženo cca 120 m 3 zeminy, z toho část v předpokládaném objemu cca 10 m 3 zeminy bude druhotně využita pro zásyp sníženiny mezi psincem s výběhem a hradbou a bývalé sondy pod patou hradební zdi Ochrana životního prostředí při výstavbě Žádné zvláštní negativní důsledky na ochranu přírody při provádění stavby tohoto charakteru, které by neřešily standardní předpisy a normy, nebyly v době zpracování PD známy Zásady bezpečnosti a ochrany zdraví při práci na staveništi, posouzení potřeby koordinátora bezpečnosti a ochrany zdraví při práci podle jiných právních předpisů V průběhu prací musí být dodržován zákon č. 262/2006 Sb. zákoník práce a jeho prováděcí vyhlášky, zákon č. 309/2006 Sb. o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci, nařízení vlády č. 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci, nařízení vlády č. 362/2005 Sb. o nebezpečí pádu z výšky nebo do hloubky, nařízení vlády č. 101/2005 Sb. o podrobnějších požadavcích na pracoviště, nařízení vlády č. 361/2007 Sb. o podmínkách ochrany zdraví zaměstnanců při práci a další závazné a právní předpisy, normy a jejich novely týkající se bezpečnosti práce na staveništi. Stavba svým rozsahem vyžaduje dle 14 zákona č. 309/2006 Sb. přizvání koordinátora bezpečnosti. Stavba svým rozsahem přesahuje parametry stavby vymezené v 15 zákona č. 309/2006 Sb., je proto potřeba před zahájením stavebních prací vypracovat Plán BOZP. Horní část stavby se nachází uvnitř zástavby oplocených soukromých pozemků nepřístupných veřejnosti. Pata hradby je pro veřejnost přístupná po Zlaté stezce stezka bude po dobu provádění stavebních prací uzavřena mobilní závorou, umožňující otevření v případě požadavku stavby, a tabulemi se zákazem vstupu, instalovanými u schodiště pod tzv. Pardubskou fortnou na západním konci a brankou do klášterní zahrady pod baštou Prachárnou ve východní části. Oba vstupy na úsek Zlaté stezky mezi jejím východním koncem a baštou Pra- 17

18 chárnou, kde je možné povolit pohyb veřejnosti, vybavit informačními tabulemi s vyznačením úseku Zlaté stezky, který bude uzavřen (cesta bude označena jako slepá s možností průchodu výhradně přes klášterní zahradu na p.č. 530/1, pro potřeby stavby nevhodnou). Před zahájením prací bude nezbytně nutné stávající hradbu provizorně staticky zajistit kvalitní výdřevou tuto práci je nutné provést pečlivě a hotová výdřeva bude po svém dokončení před zahájením dalších prací převzata statikem, protože s ohledem na havarijní stav hradby hrozí riziko zřícení zdiva hradby do údolí. Nezpevněný terén za rubem hradby, kde se budou pohybovat těžké pracovní stroje souprava pro vrtání pilot a mobilní pumpa na beton zpevnit štěrkovým zásypem. Tato úprava bude po dokončení prací odstraněna a povrch bude zpětně zatravněn. Žádné další zvláštní bezpečnostní opatření při práci na staveništi než výše popsané nejsou požadovány Úpravy pro bezbariérové užívání výstavbou dotčených staveb Navrženou úpravou nedojde k ovlivnění jiných veřejně přístupných staveb, úpravy pro jejich bezbariérové zpřístupnění nejsou požadovány Zásady pro dopravně inženýrské opatření Předmětný úsek hradební zdi se nachází uvnitř zástavby, navržené stavební úpravy nevyžadují žádná zvláštní dopravně inženýrská opatření. Během příjezdu a odjezdu vrtné soupravy bude silnice Hradební pro veřejný provoz uzavřena. Pro transport materiálu na staveniště bude s ohledem na polohu a přístup k objektu využívána stávající přístupová cesta přes pozemky v majetku stavebníka a České republiky, zastoupené Krajským ředitelstvím policie Pardubického kraje viz Průvodní zpráva a kapitoly Napojení na stávající dopravní a technickou infrastrukturu a Stanovení speciálních podmínek pro provádění stavby Stanovení speciálních podmínek pro provádění stavby Stavebník se dohodl s uživatelem objektů a pozemků souvisejících se stavbou Krajské ředitelství policie Pardubického kraje na následujících podmínkách, které musí být pro umožnění přístupu na staveniště dodržovány: Na pozemku p.č je instalována vjezdová brána z ulice Hradební do dvora areálu Policie ČR územní odbor Chrudim. Dvůr areálu je na pozemcích p.č ve vlastnictví České republiky a p.č. 1/1 ve vlastnictví Města Chrudim, povrch dvora Areálu je kryt zpevněnými plochami z části se živičným povrchem a z části zámkovou dlažbou, které jsou rovněž ve vlastnictví České republiky s příslušností hospodaření pro Krajské ředitelství policie Pardubického kraje. Dvůr areálu musí být trvale přístupný pro vozidla Policie ČR, protože v areálu je dislokována řada útvarů územního odboru i krajského ředitelství, které využívají objekty, do kterých je možný přístup pouze ze dvora areálu. Předpokládaná doba realizace stavby je 2 roky, předpoklad zahájení stavebních prací je září 2014; konkrétní termín zahájení prací a termín pro předání průjezdné trasy bude nahlášen pověřené kontaktní osobě zastupující Krajské ředitelství policie Pardubického kraje v předstihu 14 dnů. 18

19 Práce budou probíhat pouze v pracovních dnech v době od 7:00 do 15:30 hod., pokud nebude kontaktními osobami za každou stranu dohodnuto pro jednotlivý případ jinak. Na dvoře areálu je povolena maximální rychlost vozidel 20 km/hod. Vjezdová brána do areálu má automatické ovládání, brána bude otevřena na zazvonění na zvonek, který je po levé straně brány směrem do vjezdu, stejně tak i při výjezdu z areálu. Brána má automatické zavírání, které musí být respektováno. V případě nutnosti je otevření brány na delší dobu možné po stanovení podmínek pro každý jednotlivý případ dohodou mezi pověřenými kontaktními osoba za každou stranu. Při předání průjezdné trasy přes areál bude předán kontaktní osobě za Krajské ředitelství policie Pardubického kraje jmenný seznam zaměstnanců, kteří budou provádět práce na stavbě, včetně čísel jejich občanských průkazů, dále seznam registračních značek vozidel jezdících na stavbu, včetně čísel telefonů řidičů těchto vozidel. Město v koordinaci s dodavatelem zajistí, aby tito zaměstnanci stavební firmy realizující stavební práce byli schopni při práci v areálu kdykoliv prokázat svou totožnost, a aby byli viditelně označeni příslušností k dané stavební firmě. Pokud by nebyli schopni prokázat tuto totožnost při průběžných kontrolách osob pohybujících se v areálu, budou z areálu okamžitě vykázáni; stejně tak budou vykázáni zaměstnanci, kteří nebudou uvedeni na jmenném seznamu zaměstnanců pracujících na stavbě. Zaměstnanci pracující na stavbě se budou dále pohybovat pouze v prostoru přístupové trasy v areálu na stavbu, do přilehlých objektů policie mají zákaz vstupu bez doprovodu oprávněné osoby (policisty nebo zaměstnance zařazeného v policii). Materiál nutný pro realizaci stavebních prací bude skladován pouze v prostoru stavby. Provoz na stavbu nesmí nijak omezit provoz vozidel na dvoře areálu, pokud nebude pověřenými kontaktními osobami za každou stranu dohodnuto pro jednotlivý případ jinak. Stavební firma zajistí průběžný úklid průjezdné trasy přes areál. Pokud by stavební práce zapříčinily zvýšenou prašnost v okolí stavby, stavební firma přijme okamžitě opatření ke snížení prašnosti. Konstrukce zpevněných ploch v prostoru průjezdné trasy přes areál neodpovídají svou skladbou nosnosti předpokládané pro těžkou nákladní dopravu; z těchto důvodů musí být doprava přes dvůr areálu organizována tak, aby nedošlo k narušení zpevněných ploch na průjezdné trase přes areál, v případě nutnosti dopravy betonu na místo stavby bude transport betonu zajištěn z ulice Hradební výlučně pomocí betonové pumpy 1. Město v zájmu maximálního snížení možnosti poškození zpevněných ploch na průjezdné trase a přilehlých budovách zajistí znalecký posudek k posouzení únosnosti těchto zpevněných ploch a dopadů průjezdu nákladní dopravy po těchto plochách na okolní budovy. Na základě tohoto znaleckého posudku bude nejpozději ke dni předání průjezdní trasy stanovena maximální váha pro jednotlivé vozidlo s nákladem na průjezd po průjezdové trase přes areál, a tento údaj bude předán dodavateli, který jej musí striktně dodržovat. 1 S ohledem na vzdálenost staveniště od vjezdové brány, která dosahuje 130 m, nebude pravděpodobně možné tuto podmínku dodržet v projektové dokumentaci je proto uvažováno s vjezdem autodomíchávače do areálu a s následnou opravou povrchu vozovky (předpokládáme, že k největšímu poškození dojde od pásů vrtné soupravy, která do areálu vjet musí). 19

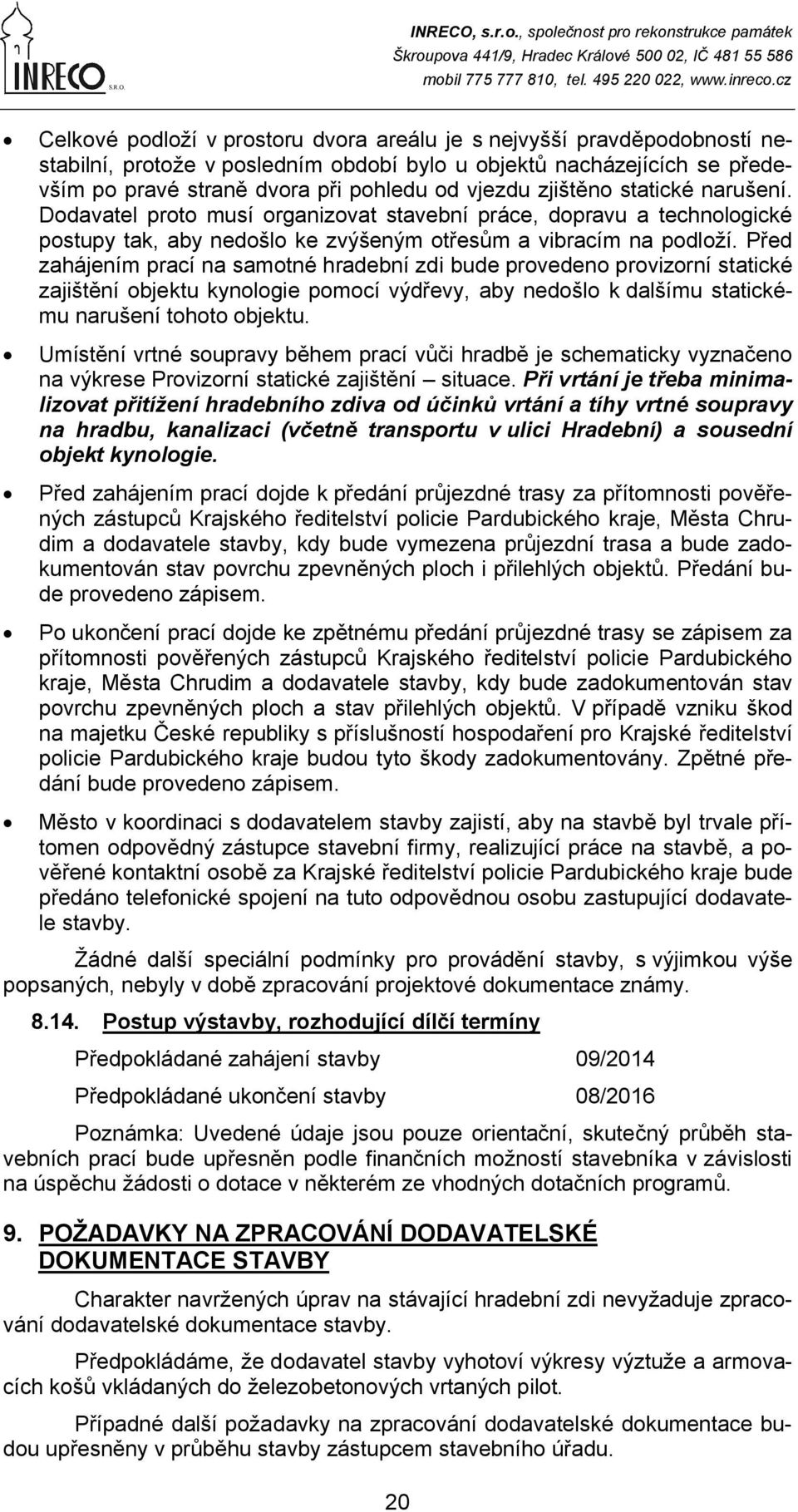

20 Celkové podloží v prostoru dvora areálu je s nejvyšší pravděpodobností nestabilní, protože v posledním období bylo u objektů nacházejících se především po pravé straně dvora při pohledu od vjezdu zjištěno statické narušení. Dodavatel proto musí organizovat stavební práce, dopravu a technologické postupy tak, aby nedošlo ke zvýšeným otřesům a vibracím na podloží. Před zahájením prací na samotné hradební zdi bude provedeno provizorní statické zajištění objektu kynologie pomocí výdřevy, aby nedošlo k dalšímu statickému narušení tohoto objektu. Umístění vrtné soupravy během prací vůči hradbě je schematicky vyznačeno na výkrese Provizorní statické zajištění situace. Při vrtání je třeba minimalizovat přitížení hradebního zdiva od účinků vrtání a tíhy vrtné soupravy na hradbu, kanalizaci (včetně transportu v ulici Hradební) a sousední objekt kynologie. Před zahájením prací dojde k předání průjezdné trasy za přítomnosti pověřených zástupců Krajského ředitelství policie Pardubického kraje, Města Chrudim a dodavatele stavby, kdy bude vymezena průjezdní trasa a bude zadokumentován stav povrchu zpevněných ploch i přilehlých objektů. Předání bude provedeno zápisem. Po ukončení prací dojde ke zpětnému předání průjezdné trasy se zápisem za přítomnosti pověřených zástupců Krajského ředitelství policie Pardubického kraje, Města Chrudim a dodavatele stavby, kdy bude zadokumentován stav povrchu zpevněných ploch a stav přilehlých objektů. V případě vzniku škod na majetku České republiky s příslušností hospodaření pro Krajské ředitelství policie Pardubického kraje budou tyto škody zadokumentovány. Zpětné předání bude provedeno zápisem. Město v koordinaci s dodavatelem stavby zajistí, aby na stavbě byl trvale přítomen odpovědný zástupce stavební firmy, realizující práce na stavbě, a pověřené kontaktní osobě za Krajské ředitelství policie Pardubického kraje bude předáno telefonické spojení na tuto odpovědnou osobu zastupující dodavatele stavby. Žádné další speciální podmínky pro provádění stavby, s výjimkou výše popsaných, nebyly v době zpracování projektové dokumentace známy Postup výstavby, rozhodující dílčí termíny Předpokládané zahájení stavby 09/2014 Předpokládané ukončení stavby 08/2016 Poznámka: Uvedené údaje jsou pouze orientační, skutečný průběh stavebních prací bude upřesněn podle finančních možností stavebníka v závislosti na úspěchu žádosti o dotace v některém ze vhodných dotačních programů. 9. POŽADAVKY NA ZPRACOVÁNÍ DODAVATELSKÉ DOKUMENTACE STAVBY Charakter navržených úprav na stávající hradební zdi nevyžaduje zpracování dodavatelské dokumentace stavby. Předpokládáme, že dodavatel stavby vyhotoví výkresy výztuže a armovacích košů vkládaných do železobetonových vrtaných pilot. Případné další požadavky na zpracování dodavatelské dokumentace budou upřesněny v průběhu stavby zástupcem stavebního úřadu. 20
