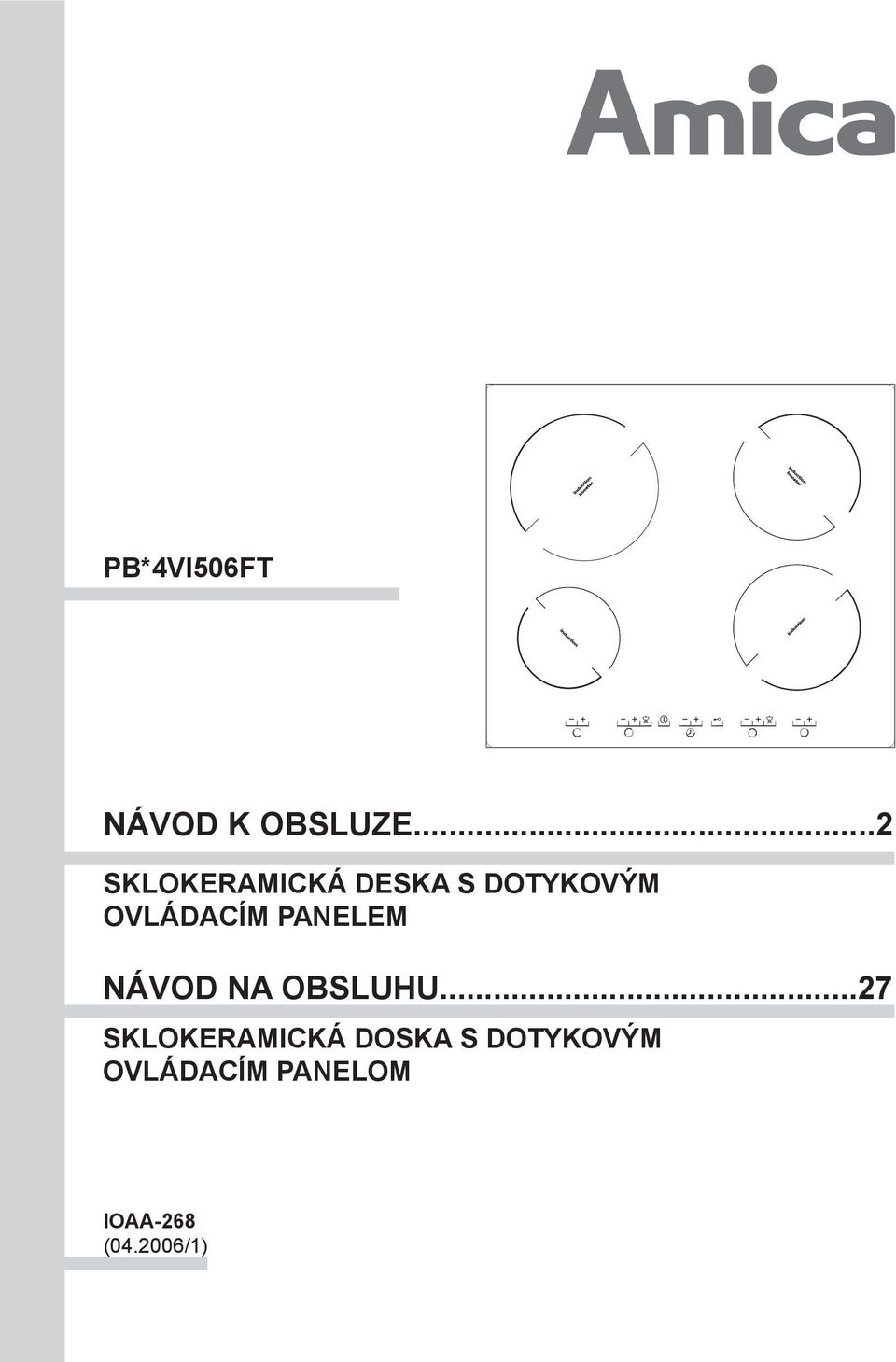

1 PB*4VI506FT NÁVOD K OBSLUZE...2 SKLOKERAMICKÁ DESKA S DOTYKOVÝM OVLÁDACÍM PANELEM NÁVOD NA OBSLUHU...27 SKLOKERAMICKÁ DOSKA S DOTYKOVÝM OVLÁDACÍM PANELOM IOAA-268 ( /1)

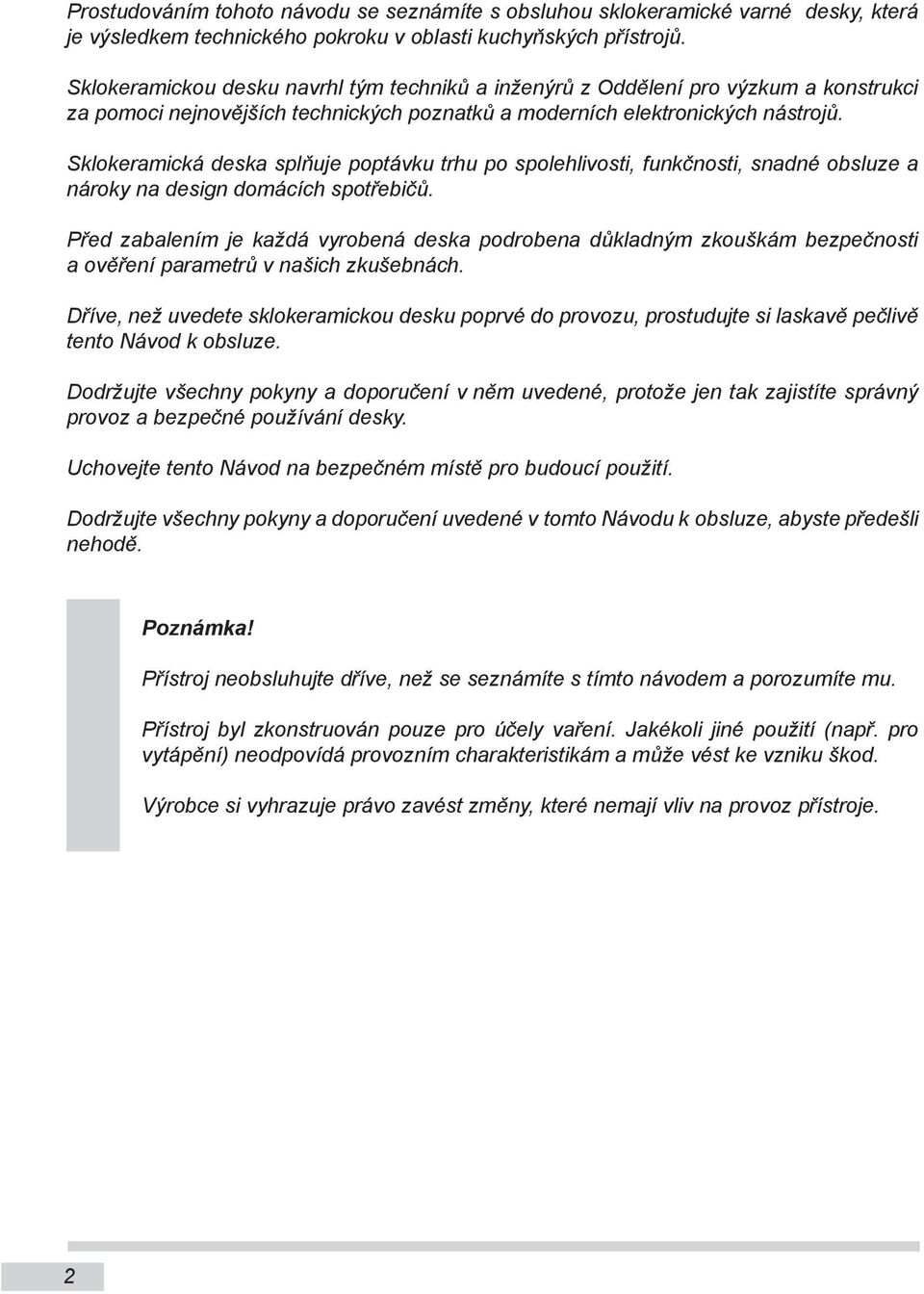

2 Prostudováním tohoto návodu se seznámíte s obsluhou sklokeramické varné desky, která je výsledkem technického pokroku v oblasti kuchyňských přístrojů. Sklokeramickou desku navrhl tým techniků a inženýrů z Oddělení pro výzkum a konstrukci za pomoci nejnovějších technických poznatků a moderních elektronických nástrojů. Sklokeramická deska splňuje poptávku trhu po spolehlivosti, funkčnosti, snadné obsluze a nároky na design domácích spotřebičů. Před zabalením je každá vyrobená deska podrobena důkladným zkouškám bezpečnosti a ověření parametrů v našich zkušebnách. Dříve, než uvedete sklokeramickou desku poprvé do provozu, prostudujte si laskavě pečlivě tento Návod k obsluze. Dodržujte všechny pokyny a doporučení v něm uvedené, protože jen tak zajistíte správný provoz a bezpečné používání desky. Uchovejte tento Návod na bezpečném místě pro budoucí použití. Dodržujte všechny pokyny a doporučení uvedené v tomto Návodu k obsluze, abyste předešli nehodě. Poznámka! Přístroj neobsluhujte dříve, než se seznámíte s tímto návodem a porozumíte mu. Přístroj byl zkonstruován pouze pro účely vaření. Jakékoli jiné použití (např. pro vytápění) neodpovídá provozním charakteristikám a může vést ke vzniku škod. Výrobce si vyhrazuje právo zavést změny, které nemají vliv na provoz přístroje. 2

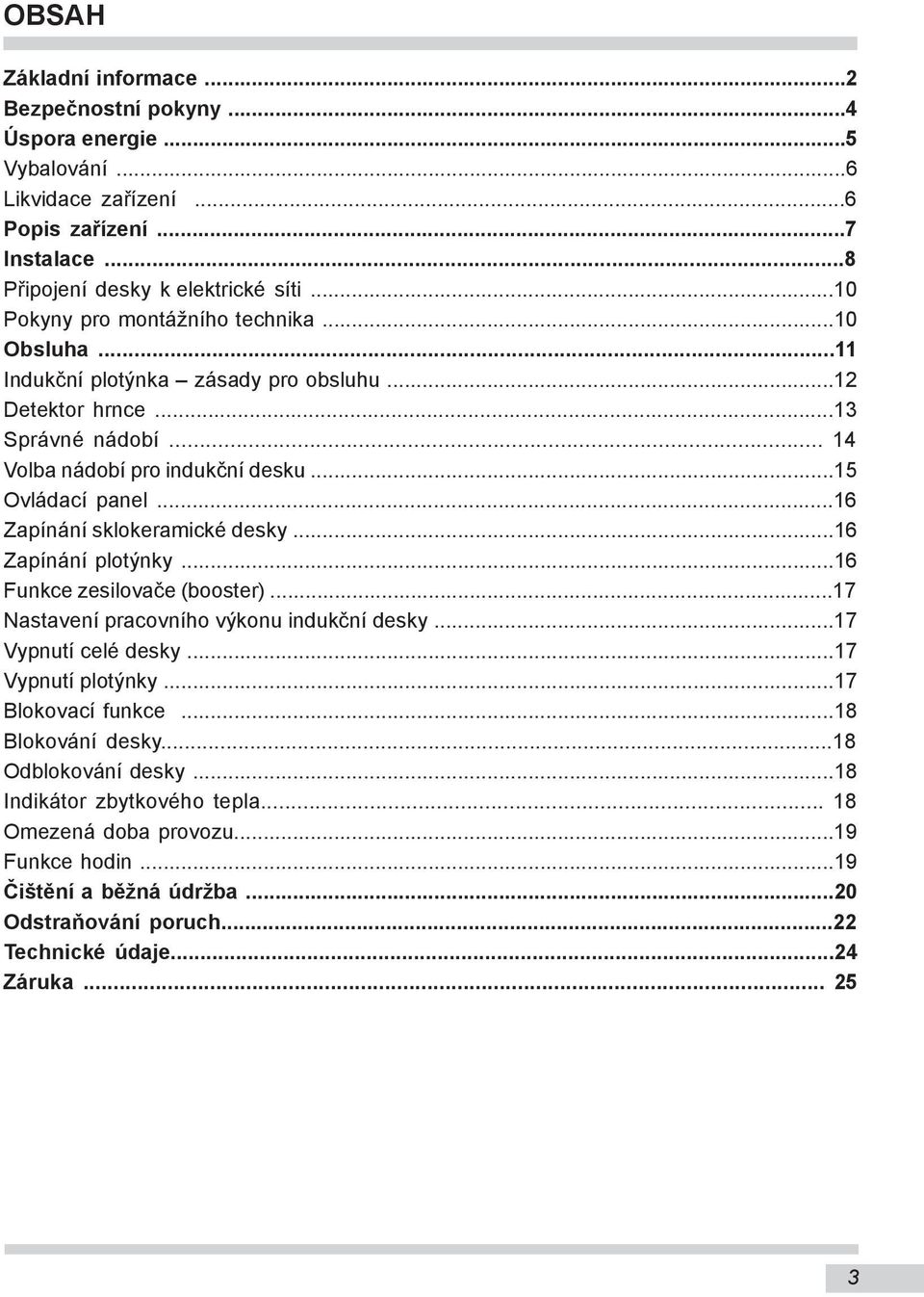

3 OBSAH Základní informace...2 Bezpečnostní pokyny...4 Úspora energie...5 Vybalování...6 Likvidace zařízení...6 Popis zařízení...7 Instalace...8 Připojení desky k elektrické síti...10 Pokyny pro montážního technika...10 Obsluha...11 Indukční plotýnka zásady pro obsluhu...12 Detektor hrnce...13 Správné nádobí Volba nádobí pro indukční desku...15 Ovládací panel...16 Zapínání sklokeramické desky...16 Zapínání plotýnky...16 Funkce zesilovače (booster)...17 Nastavení pracovního výkonu indukční desky...17 Vypnutí celé desky...17 Vypnutí plotýnky...17 Blokovací funkce...18 Blokování desky...18 Odblokování desky...18 Indikátor zbytkového tepla Omezená doba provozu...19 Funkce hodin...19 Čištění a běžná údržba...20 Odstraňování poruch...22 Technické údaje...24 Záruka

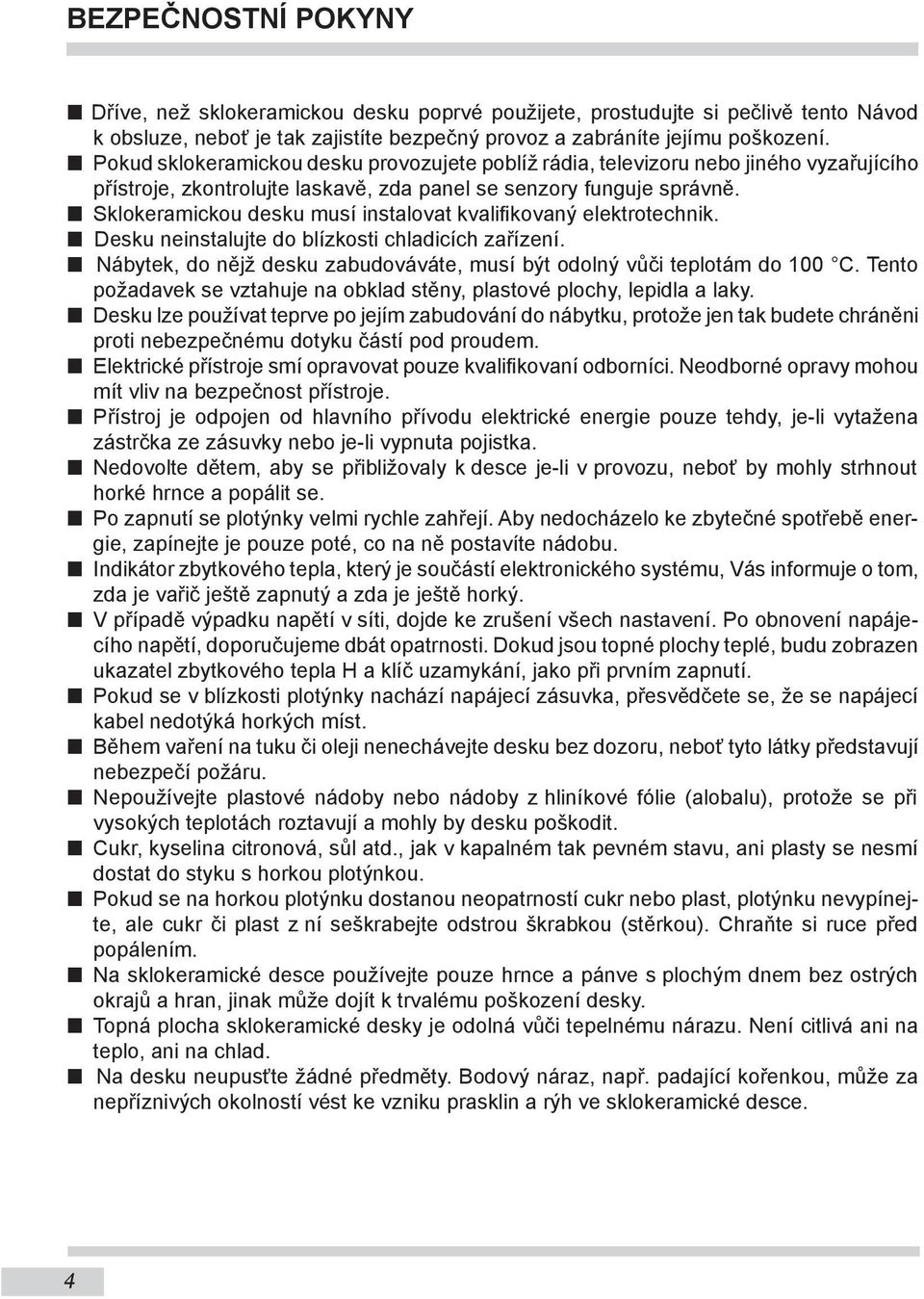

4 BEZPEČNOSTNÍ POKYNY Dříve, než sklokeramickou desku poprvé použijete, prostudujte si pečlivě tento Návod k obsluze, neboť je tak zajistíte bezpečný provoz a zabráníte jejímu poškození. Pokud sklokeramickou desku provozujete poblíž rádia, televizoru nebo jiného vyzařujícího přístroje, zkontrolujte laskavě, zda panel se senzory funguje správně. Sklokeramickou desku musí instalovat kvalifikovaný elektrotechnik. Desku neinstalujte do blízkosti chladicích zařízení. Nábytek, do nějž desku zabudováváte, musí být odolný vůči teplotám do 100 C. Tento požadavek se vztahuje na obklad stěny, plastové plochy, lepidla a laky. Desku lze používat teprve po jejím zabudování do nábytku, protože jen tak budete chráněni proti nebezpečnému dotyku částí pod proudem. Elektrické přístroje smí opravovat pouze kvalifikovaní odborníci. Neodborné opravy mohou mít vliv na bezpečnost přístroje. Přístroj je odpojen od hlavního přívodu elektrické energie pouze tehdy, je-li vytažena zástrčka ze zásuvky nebo je-li vypnuta pojistka. Nedovolte dětem, aby se přibližovaly k desce je-li v provozu, neboť by mohly strhnout horké hrnce a popálit se. Po zapnutí se plotýnky velmi rychle zahřejí. Aby nedocházelo ke zbytečné spotřebě energie, zapínejte je pouze poté, co na ně postavíte nádobu. Indikátor zbytkového tepla, který je součástí elektronického systému, Vás informuje o tom, zda je vařič ještě zapnutý a zda je ještě horký. V případě výpadku napětí v síti, dojde ke zrušení všech nastavení. Po obnovení napájecího napětí, doporučujeme dbát opatrnosti. Dokud jsou topné plochy teplé, budu zobrazen ukazatel zbytkového tepla H a klíč uzamykání, jako při prvním zapnutí. Pokud se v blízkosti plotýnky nachází napájecí zásuvka, přesvědčete se, že se napájecí kabel nedotýká horkých míst. Během vaření na tuku či oleji nenechávejte desku bez dozoru, neboť tyto látky představují nebezpečí požáru. Nepoužívejte plastové nádoby nebo nádoby z hliníkové fólie (alobalu), protože se při vysokých teplotách roztavují a mohly by desku poškodit. Cukr, kyselina citronová, sůl atd., jak v kapalném tak pevném stavu, ani plasty se nesmí dostat do styku s horkou plotýnkou. Pokud se na horkou plotýnku dostanou neopatrností cukr nebo plast, plotýnku nevypínejte, ale cukr či plast z ní seškrabejte odstrou škrabkou (stěrkou). Chraňte si ruce před popálením. Na sklokeramické desce používejte pouze hrnce a pánve s plochým dnem bez ostrých okrajů a hran, jinak může dojít k trvalému poškození desky. Topná plocha sklokeramické desky je odolná vůči tepelnému nárazu. Není citlivá ani na teplo, ani na chlad. Na desku neupusťte žádné předměty. Bodový náraz, např. padající kořenkou, může za nepříznivých okolností vést ke vzniku prasklin a rýh ve sklokeramické desce. 4

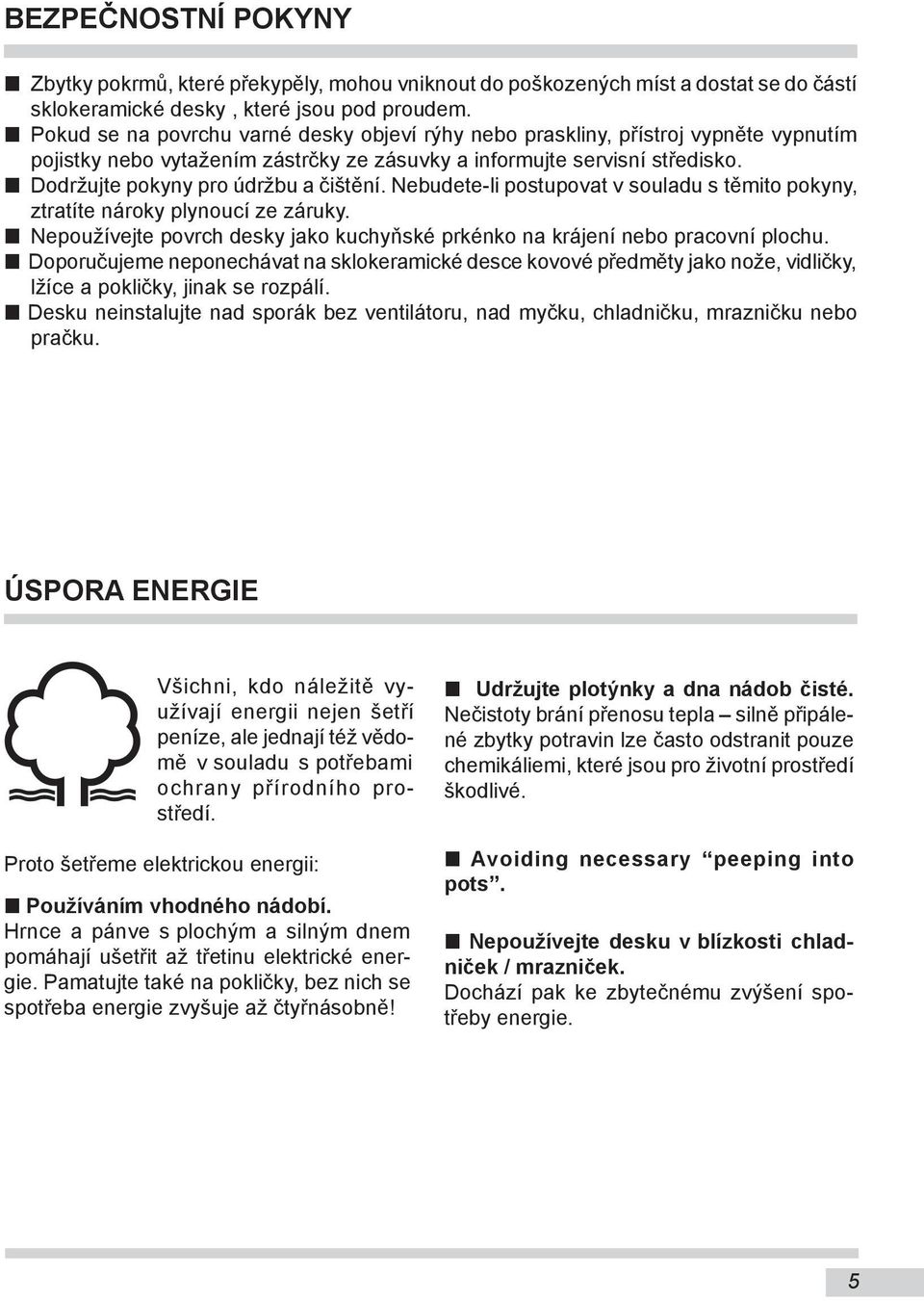

5 BEZPEČNOSTNÍ POKYNY Zbytky pokrmů, které překypěly, mohou vniknout do poškozených míst a dostat se do částí sklokeramické desky, které jsou pod proudem. Pokud se na povrchu varné desky objeví rýhy nebo praskliny, přístroj vypněte vypnutím pojistky nebo vytažením zástrčky ze zásuvky a informujte servisní středisko. Dodržujte pokyny pro údržbu a čištění. Nebudete-li postupovat v souladu s těmito pokyny, ztratíte nároky plynoucí ze záruky. Nepoužívejte povrch desky jako kuchyňské prkénko na krájení nebo pracovní plochu. Doporučujeme neponechávat na sklokeramické desce kovové předměty jako nože, vidličky, lžíce a pokličky, jinak se rozpálí. Desku neinstalujte nad sporák bez ventilátoru, nad myčku, chladničku, mrazničku nebo pračku. ÚSPORA ENERGIE Všichni, kdo náležitě využívají energii nejen šetří peníze, ale jednají též vědomě v souladu s potřebami ochrany přírodního prostředí. Proto šetřeme elektrickou energii: Používáním vhodného nádobí. Hrnce a pánve s plochým a silným dnem pomáhají ušetřit až třetinu elektrické energie. Pamatujte také na pokličky, bez nich se spotřeba energie zvyšuje až čtyřnásobně! Udržujte plotýnky a dna nádob čisté. Nečistoty brání přenosu tepla silně připálené zbytky potravin lze často odstranit pouze chemikáliemi, které jsou pro životní prostředí škodlivé. Avoiding necessary peeping into pots. Nepoužívejte desku v blízkosti chladniček / mrazniček. Dochází pak ke zbytečnému zvýšení spotřeby energie. 5

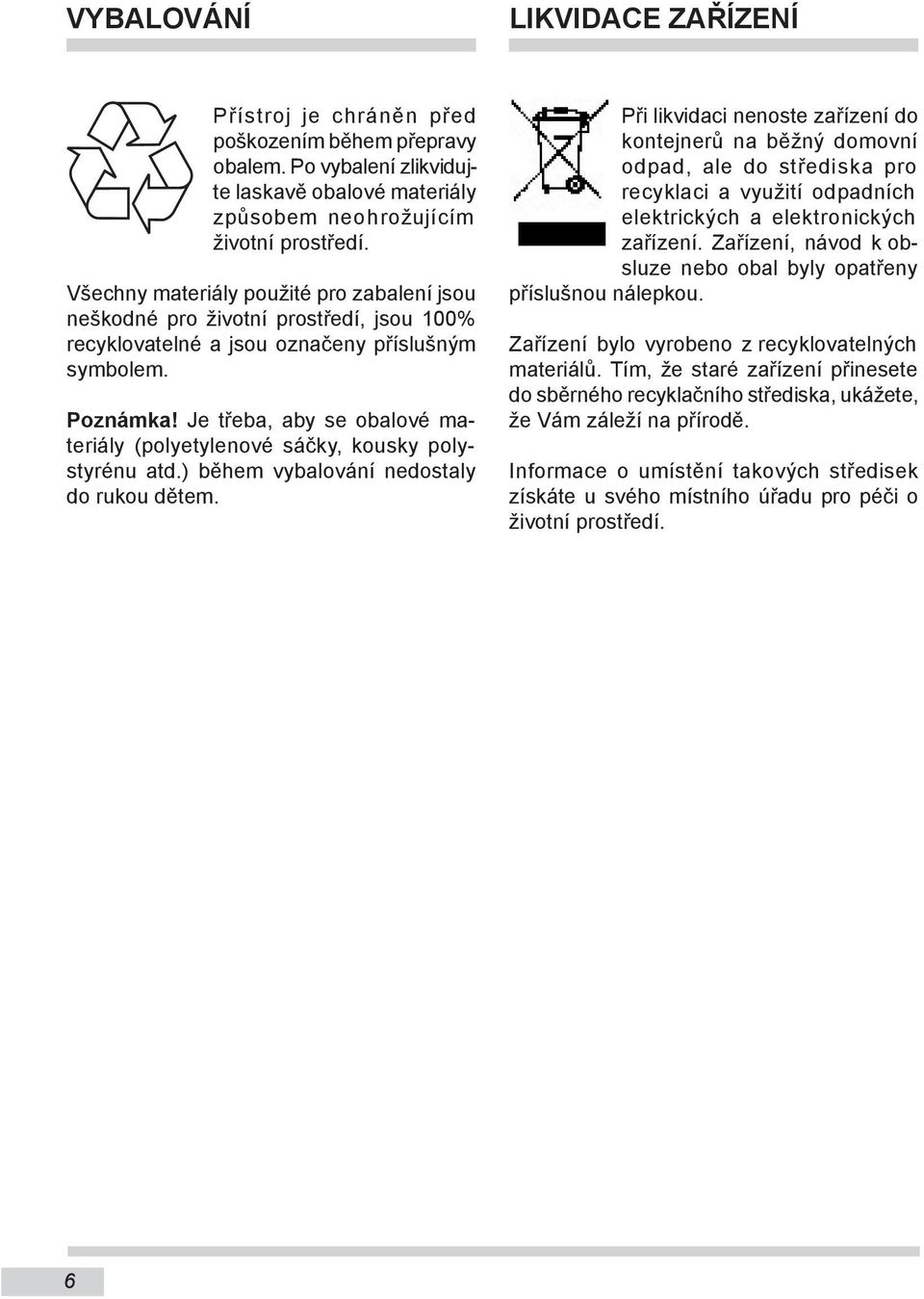

6 VYBALOVÁNÍ LIKVIDACE ZAŘÍZENÍ Přístroj je chráněn před poškozením během přepravy obalem. Po vybalení zlikvidujte laskavě obalové materiály způsobem neohrožujícím životní prostředí. Všechny materiály použité pro zabalení jsou neškodné pro životní prostředí, jsou 100% recyklovatelné a jsou označeny příslušným symbolem. Poznámka! Je třeba, aby se obalové materiály (polyetylenové sáčky, kousky polystyrénu atd.) během vybalování nedostaly do rukou dětem. Při likvidaci nenoste zařízení do kontejnerů na běžný domovní odpad, ale do střediska pro recyklaci a využití odpadních elektrických a elektronických zařízení. Zařízení, návod k obsluze nebo obal byly opatřeny příslušnou nálepkou. Zařízení bylo vyrobeno z recyklovatelných materiálů. Tím, že staré zařízení přinesete do sběrného recyklačního střediska, ukážete, že Vám záleží na přírodě. Informace o umístění takových středisek získáte u svého místního úřadu pro péči o životní prostředí. 6

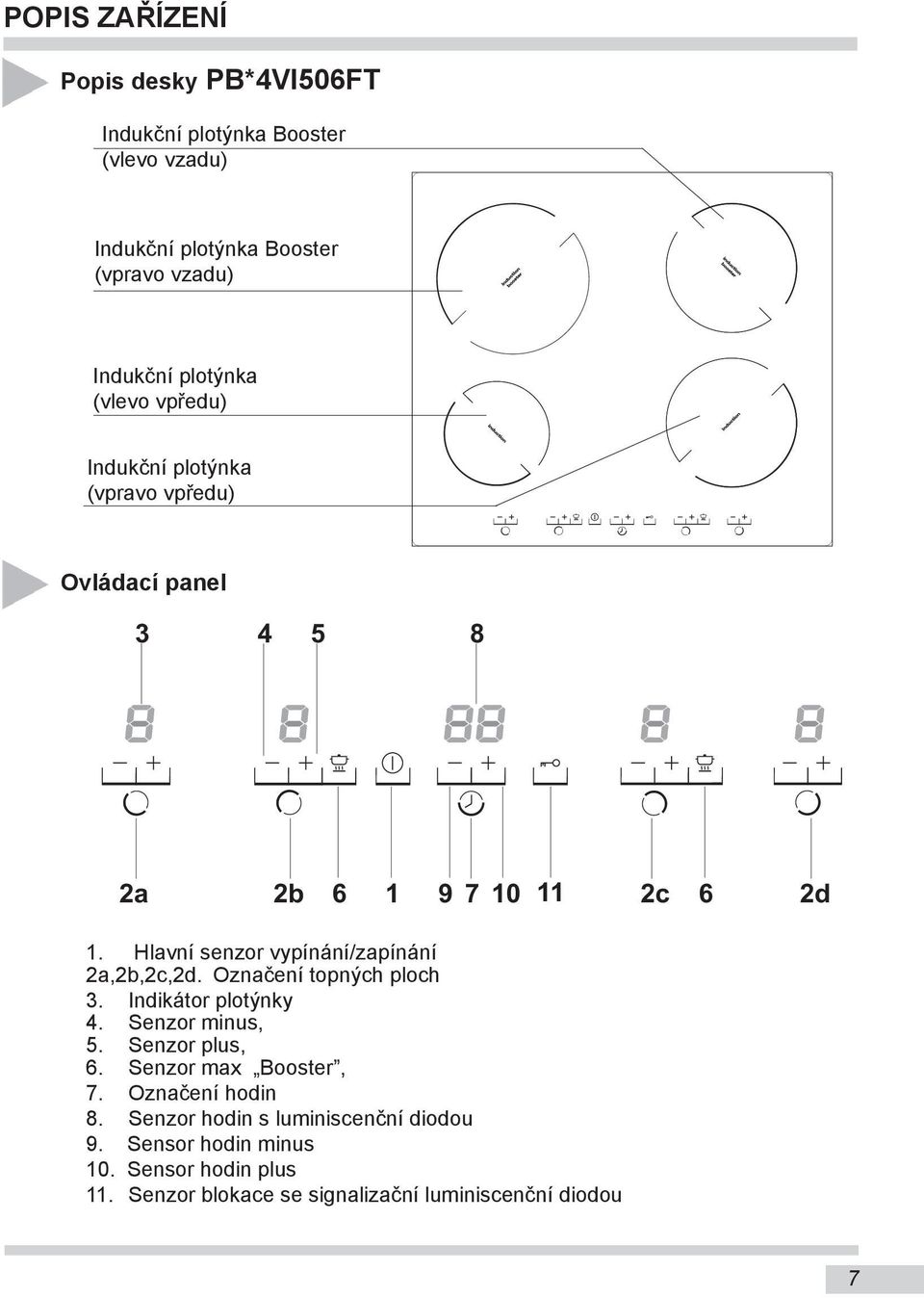

7 POPIS ZAŘÍZENÍ Popis desky PB*4VI506FT Indukční plotýnka Booster (vlevo vzadu) Indukční plotýnka Booster (vpravo vzadu) Indukční plotýnka (vlevo vpředu) Indukční plotýnka (vpravo vpředu) Ovládací panel a 2b c 6 2d 1. Hlavní senzor vypínání/zapínání 2a,2b,2c,2d. Označení topných ploch 3. Indikátor plotýnky 4. Senzor minus, 5. Senzor plus, 6. Senzor max Booster, 7. Označení hodin 8. Senzor hodin s luminiscenční diodou 9. Sensor hodin minus 10. Sensor hodin plus 11. Senzor blokace se signalizační luminiscenční diodou 7

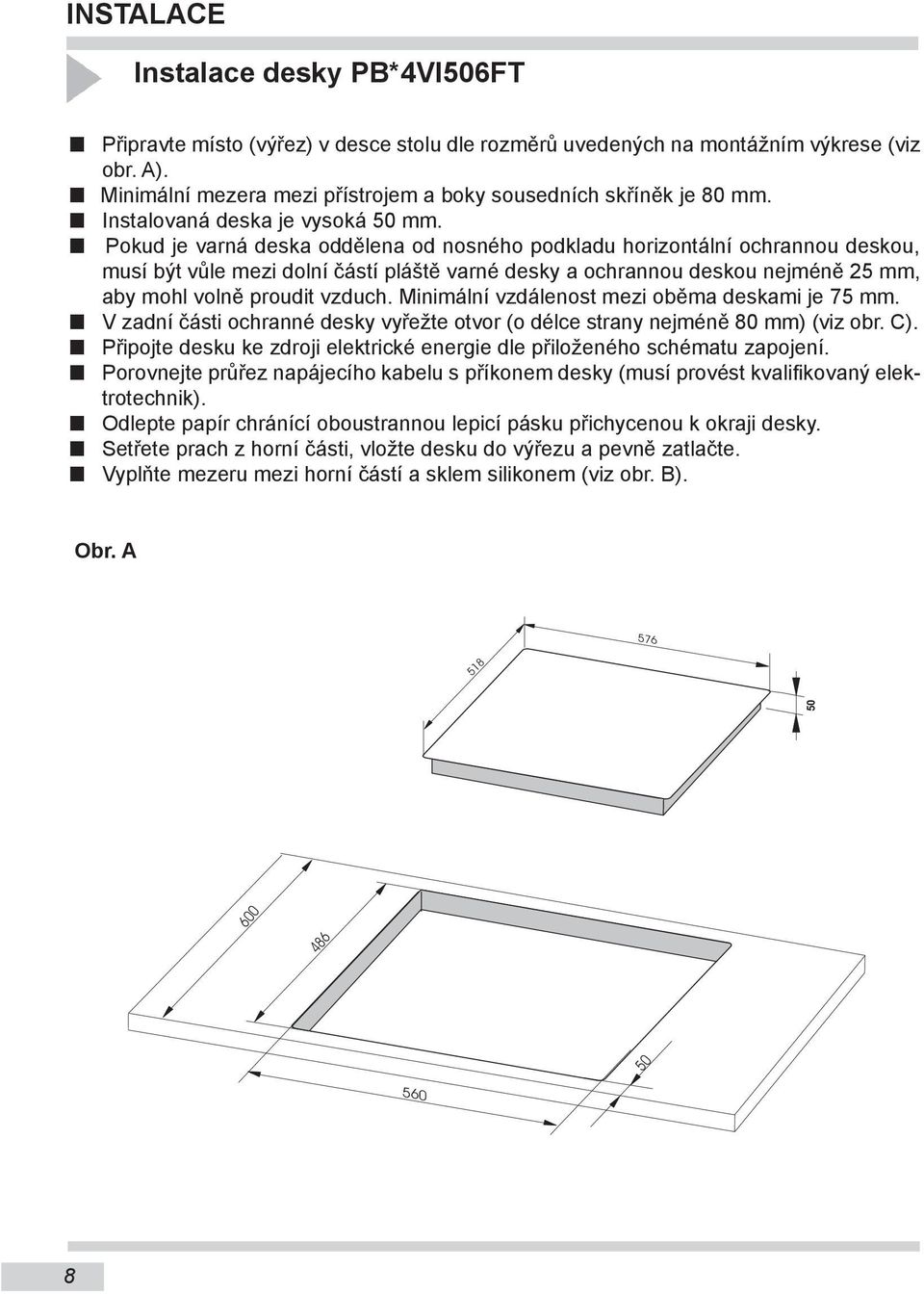

8 INSTALACE Instalace desky PB*4VI506FT Připravte místo (výřez) v desce stolu dle rozměrů uvedených na montážním výkrese (viz obr. A). Minimální mezera mezi přístrojem a boky sousedních skříněk je 80 mm. Instalovaná deska je vysoká 50 mm. Pokud je varná deska oddělena od nosného podkladu horizontální ochrannou deskou, musí být vůle mezi dolní částí pláště varné desky a ochrannou deskou nejméně 25 mm, aby mohl volně proudit vzduch. Minimální vzdálenost mezi oběma deskami je 75 mm. V zadní části ochranné desky vyřežte otvor (o délce strany nejméně 80 mm) (viz obr. C). Připojte desku ke zdroji elektrické energie dle přiloženého schématu zapojení. Porovnejte průřez napájecího kabelu s příkonem desky (musí provést kvalifikovaný elektrotechnik). Odlepte papír chránící oboustrannou lepicí pásku přichycenou k okraji desky. Setřete prach z horní části, vložte desku do výřezu a pevně zatlačte. Vyplňte mezeru mezi horní částí a sklem silikonem (viz obr. B). Obr. A

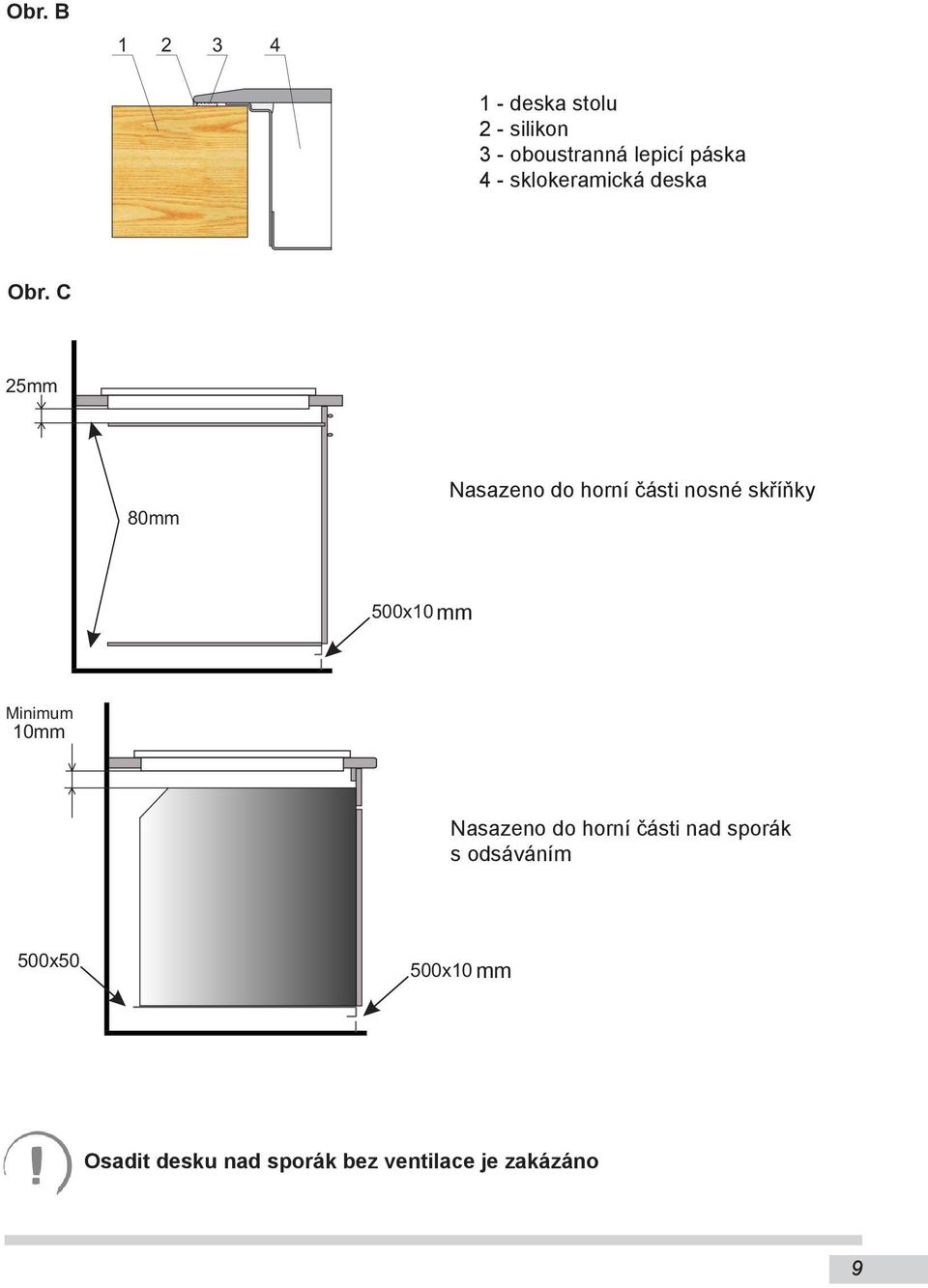

9 Obr. B deska stolu 2 - silikon 3 - oboustranná lepicí páska 4 - sklokeramická deska Obr. C 25mm 80mm Nasazeno do horní části nosné skříňky 500x10 mm Minimum 10mm Nasazeno do horní části nad sporák s odsáváním 500x50 500x10 mm Osadit desku nad sporák bez ventilace je zakázáno 9

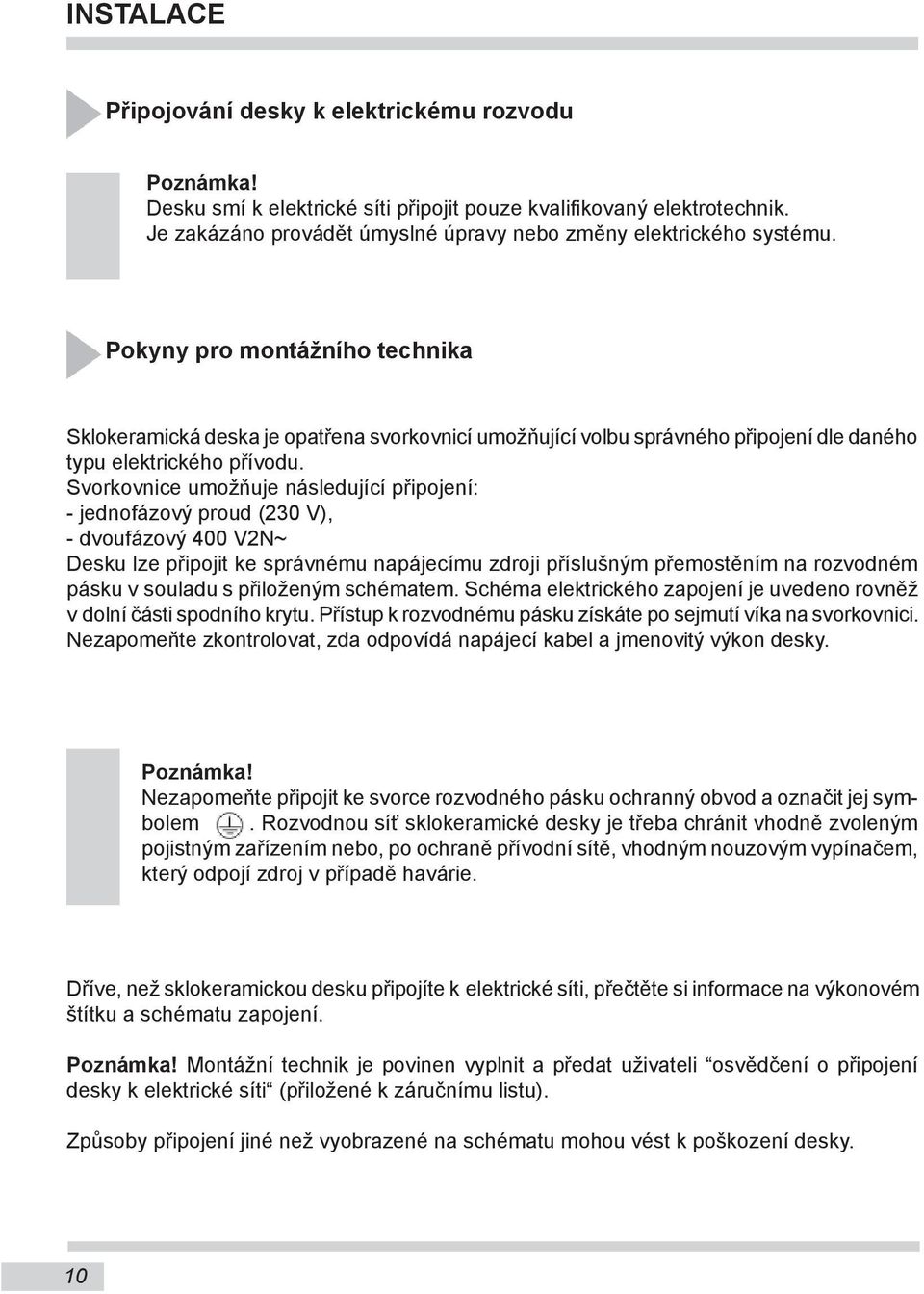

10 INSTALACE Připojování desky k elektrickému rozvodu Poznámka! Desku smí k elektrické síti připojit pouze kvalifikovaný elektrotechnik. Je zakázáno provádět úmyslné úpravy nebo změny elektrického systému. Pokyny pro montážního technika Sklokeramická deska je opatřena svorkovnicí umožňující volbu správného připojení dle daného typu elektrického přívodu. Svorkovnice umožňuje následující připojení: - jednofázový proud (230 V), - dvoufázový 400 V2N~ Desku lze připojit ke správnému napájecímu zdroji příslušným přemostěním na rozvodném pásku v souladu s přiloženým schématem. Schéma elektrického zapojení je uvedeno rovněž v dolní části spodního krytu. Přístup k rozvodnému pásku získáte po sejmutí víka na svorkovnici. Nezapomeňte zkontrolovat, zda odpovídá napájecí kabel a jmenovitý výkon desky. Poznámka! Nezapomeňte připojit ke svorce rozvodného pásku ochranný obvod a označit jej symbolem. Rozvodnou síť sklokeramické desky je třeba chránit vhodně zvoleným pojistným zařízením nebo, po ochraně přívodní sítě, vhodným nouzovým vypínačem, který odpojí zdroj v případě havárie. Dříve, než sklokeramickou desku připojíte k elektrické síti, přečtěte si informace na výkonovém štítku a schématu zapojení. Poznámka! Montážní technik je povinen vyplnit a předat uživateli osvědčení o připojení desky k elektrické síti (přiložené k záručnímu listu). Způsoby připojení jiné než vyobrazené na schématu mohou vést k poškození desky. 10

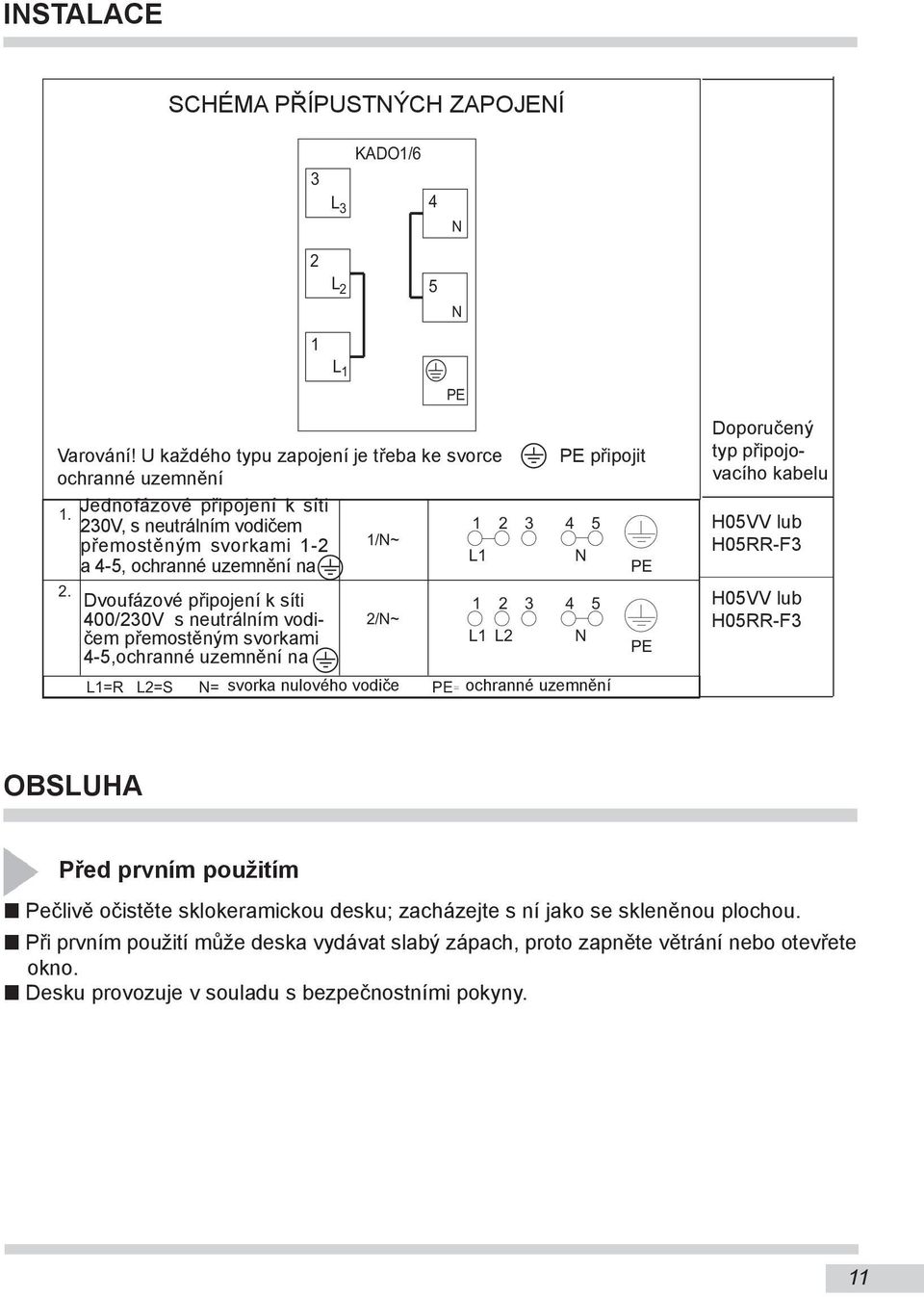

11 INSTALACE SCHÉMA PŘÍPUSTNÝCH ZAPOJENÍ 3 L 3 KADO1/6 4 N Varování! U každého typu zapojení je třeba ke svorce ochranné uzemnění 1. Jednofázové připojení k síti 230V, s neutrálním vodičem 1 2 přemostěným svorkami 1-2 1/N~ L1 a 4-5, ochranné uzemnění na 2. Dvoufázové připojení k síti 400/230V s neutrálním vodičem přemostěným svorkami 4-5,ochranné uzemnění na 2 1 L 2 L 1 2/N~ 1 2 L1 L2 L1=R L2=S N= svorka nulového vodiče PE ochranné uzemnění 5 N PE 3 3 PE připojit 4 4 N N 5 5 PE PE Doporučený typ připojovacího kabelu H05VV lub H05RR-F3 H05VV lub H05RR-F3 OBSLUHA Před prvním použitím Pečlivě očistěte sklokeramickou desku; zacházejte s ní jako se skleněnou plochou. Při prvním použití může deska vydávat slabý zápach, proto zapněte větrání nebo otevřete okno. Desku provozuje v souladu s bezpečnostními pokyny. 11

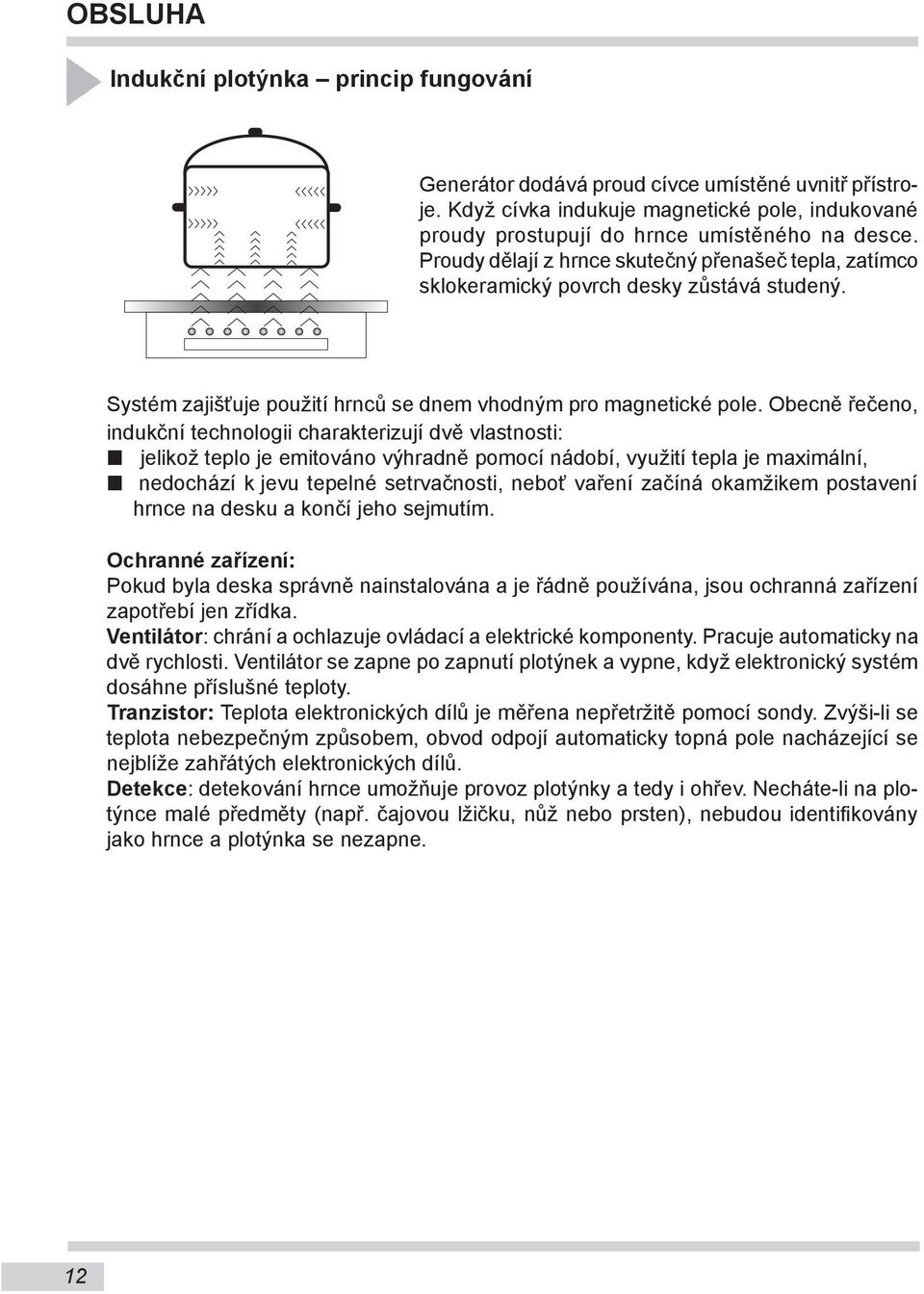

12 OBSLUHA Indukční plotýnka princip fungování Generátor dodává proud cívce umístěné uvnitř přístroje. Když cívka indukuje magnetické pole, indukované proudy prostupují do hrnce umístěného na desce. Proudy dělají z hrnce skutečný přenašeč tepla, zatímco sklokeramický povrch desky zůstává studený. Systém zajišťuje použití hrnců se dnem vhodným pro magnetické pole. Obecně řečeno, indukční technologii charakterizují dvě vlastnosti: jelikož teplo je emitováno výhradně pomocí nádobí, využití tepla je maximální, nedochází k jevu tepelné setrvačnosti, neboť vaření začíná okamžikem postavení hrnce na desku a končí jeho sejmutím. Ochranné zařízení: Pokud byla deska správně nainstalována a je řádně používána, jsou ochranná zařízení zapotřebí jen zřídka. Ventilátor: chrání a ochlazuje ovládací a elektrické komponenty. Pracuje automaticky na dvě rychlosti. Ventilátor se zapne po zapnutí plotýnek a vypne, když elektronický systém dosáhne příslušné teploty. Tranzistor: Teplota elektronických dílů je měřena nepřetržitě pomocí sondy. Zvýši-li se teplota nebezpečným způsobem, obvod odpojí automaticky topná pole nacházející se nejblíže zahřátých elektronických dílů. Detekce: detekování hrnce umožňuje provoz plotýnky a tedy i ohřev. Necháte-li na plotýnce malé předměty (např. čajovou lžičku, nůž nebo prsten), nebudou identifikovány jako hrnce a plotýnka se nezapne. 12

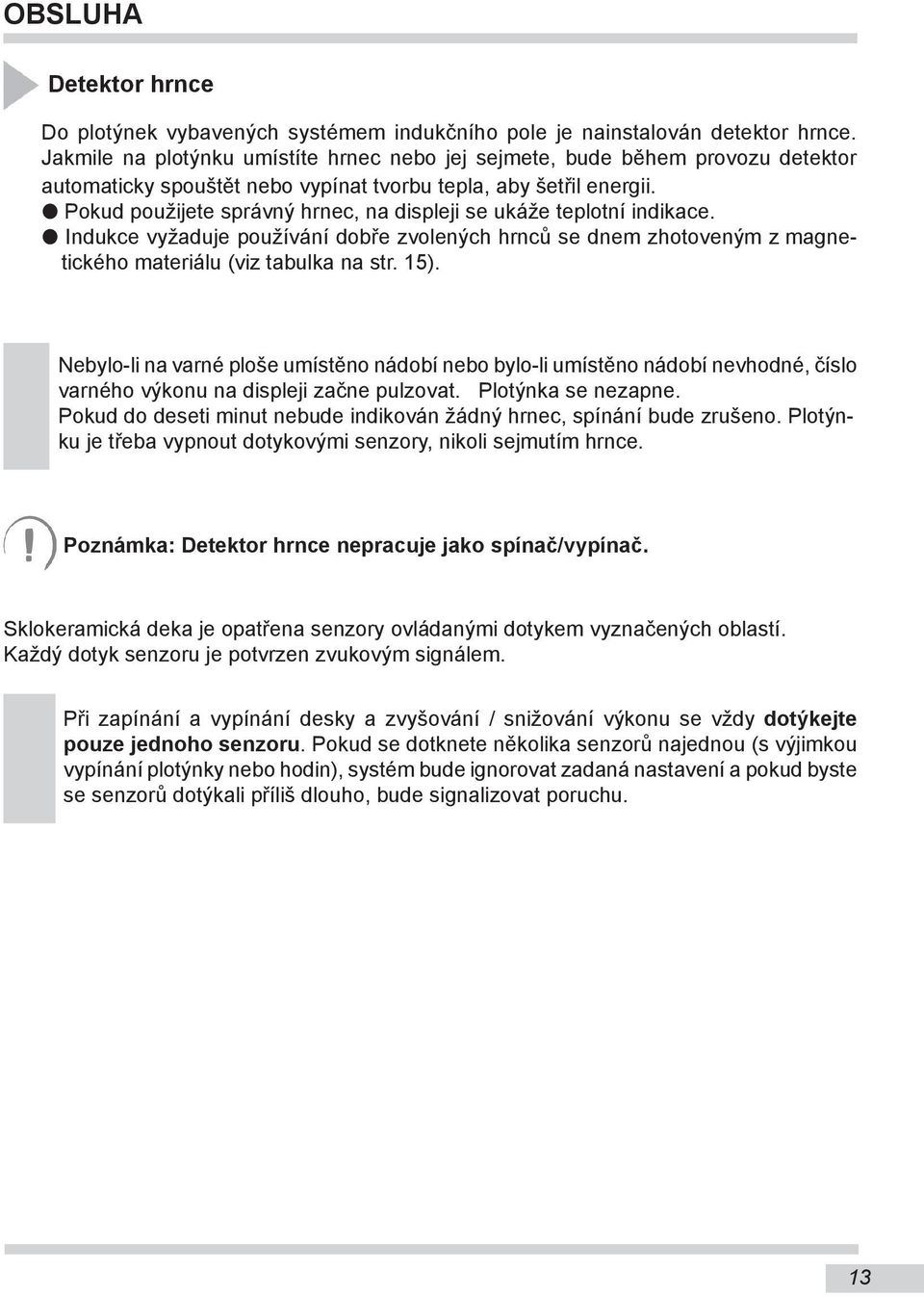

13 OBSLUHA Detektor hrnce Do plotýnek vybavených systémem indukčního pole je nainstalován detektor hrnce. Jakmile na plotýnku umístíte hrnec nebo jej sejmete, bude během provozu detektor automaticky spouštět nebo vypínat tvorbu tepla, aby šetřil energii. Pokud použijete správný hrnec, na displeji se ukáže teplotní indikace. Indukce vyžaduje používání dobře zvolených hrnců se dnem zhotoveným z magnetického materiálu (viz tabulka na str. 15). Nebylo-li na varné ploše umístěno nádobí nebo bylo-li umístěno nádobí nevhodné, číslo varného výkonu na displeji začne pulzovat. Plotýnka se nezapne. Pokud do deseti minut nebude indikován žádný hrnec, spínání bude zrušeno. Plotýnku je třeba vypnout dotykovými senzory, nikoli sejmutím hrnce. Poznámka: Detektor hrnce nepracuje jako spínač/vypínač. Sklokeramická deka je opatřena senzory ovládanými dotykem vyznačených oblastí. Každý dotyk senzoru je potvrzen zvukovým signálem. Při zapínání a vypínání desky a zvyšování / snižování výkonu se vždy dotýkejte pouze jednoho senzoru. Pokud se dotknete několika senzorů najednou (s výjimkou vypínání plotýnky nebo hodin), systém bude ignorovat zadaná nastavení a pokud byste se senzorů dotýkali příliš dlouho, bude signalizovat poruchu. 13

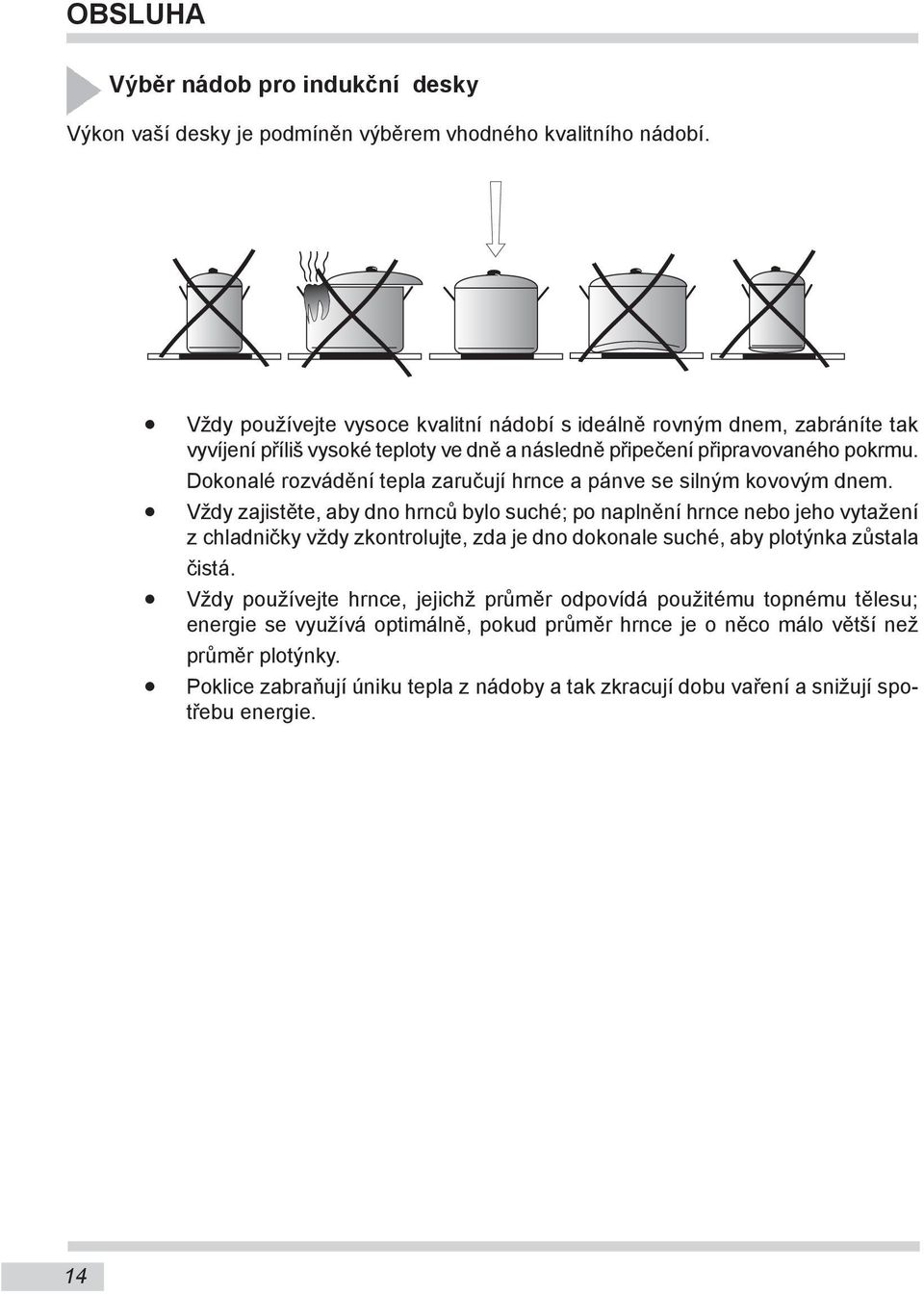

14 OBSLUHA Výběr nádob pro indukční desky Výkon vaší desky je podmíněn výběrem vhodného kvalitního nádobí. Vždy používejte vysoce kvalitní nádobí s ideálně rovným dnem, zabráníte tak vyvíjení příliš vysoké teploty ve dně a následně připečení připravovaného pokrmu. Dokonalé rozvádění tepla zaručují hrnce a pánve se silným kovovým dnem. Vždy zajistěte, aby dno hrnců bylo suché; po naplnění hrnce nebo jeho vytažení z chladničky vždy zkontrolujte, zda je dno dokonale suché, aby plotýnka zůstala čistá. Vždy používejte hrnce, jejichž průměr odpovídá použitému topnému tělesu; energie se využívá optimálně, pokud průměr hrnce je o něco málo větší než průměr plotýnky. Poklice zabraňují úniku tepla z nádoby a tak zkracují dobu vaření a snižují spotřebu energie. 14

15 OBSLUHA Výběr nádobí pro indukční plotýnky Značení nádobí Zkontrolujte, zda je na štítku uvedena informace o tom, že hrnec je vhodný pro použití na indukčních deskách. Používejte magnetické hrnce (ze smaltovaného plechu, feritické oceli, litiny) a vyzkoušejte je, zda se k jejich dnu přichytí magnet. Nerezavějící ocel Nerozezná přítomnost hrnce. Vyjma hrnců z feritové oceli. Hliník Litina Smaltované železo Sklo Porcelán Hrnce s měděným dnem Nerozezná přítomnost hrnce. Vysoká účinnost Pozor: hrnce mohou desku poškrábat. Vysoká účinnost Doporučujeme hrnce s plochým, silným a rovným dnem. Nerozezná přítomnost hrnce. Nerozezná přítomnost hrnce. Nerozezná přítomnost hrnce. 15

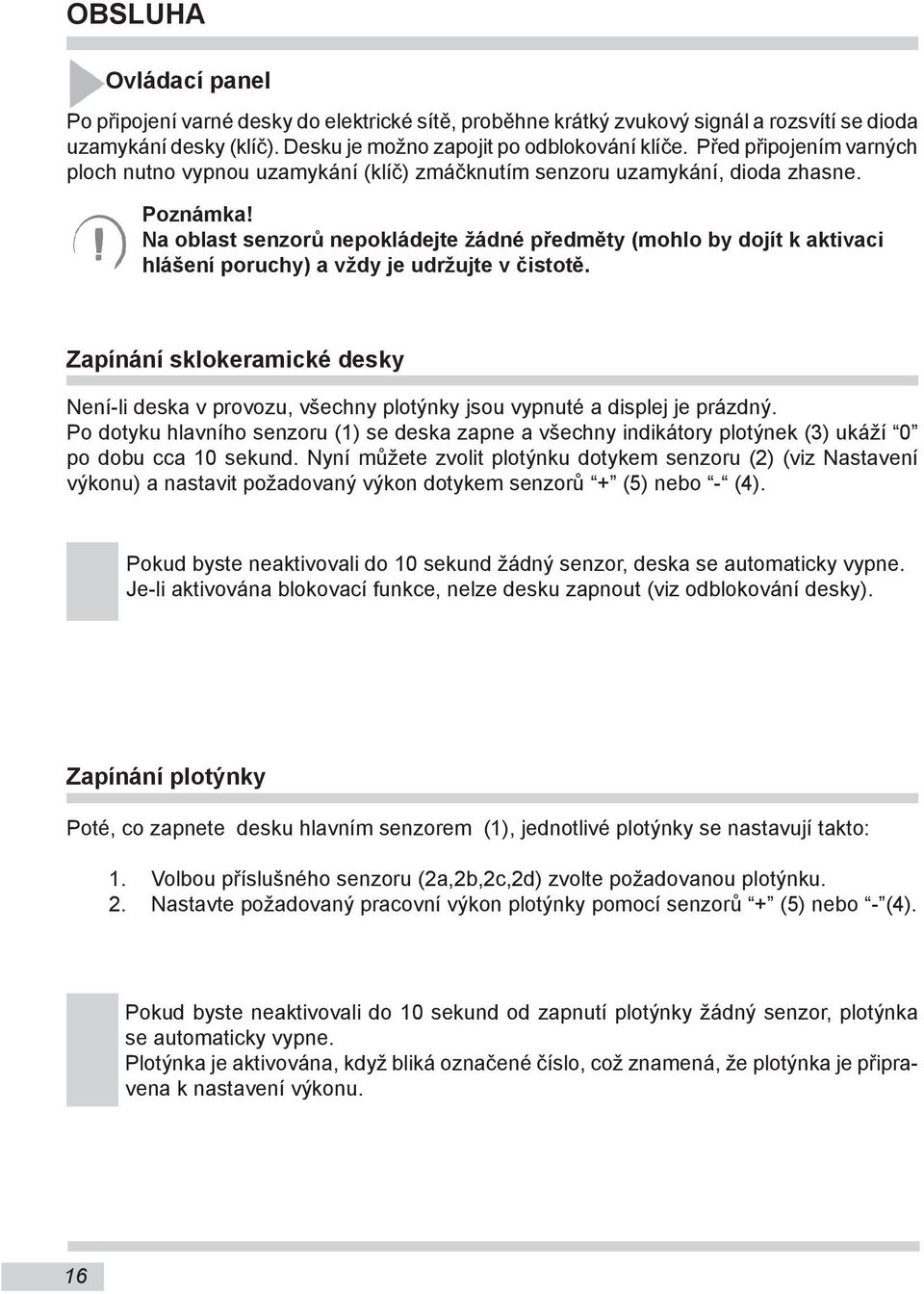

16 OBSLUHA Ovládací panel Po připojení varné desky do elektrické sítě, proběhne krátký zvukový signál a rozsvítí se dioda uzamykání desky (klíč). Desku je možno zapojit po odblokování klíče. Před připojením varných ploch nutno vypnou uzamykání (klíč) zmáčknutím senzoru uzamykání, dioda zhasne. Poznámka! Na oblast senzorů nepokládejte žádné předměty (mohlo by dojít k aktivaci hlášení poruchy) a vždy je udržujte v čistotě. Zapínání sklokeramické desky Není-li deska v provozu, všechny plotýnky jsou vypnuté a displej je prázdný. Po dotyku hlavního senzoru (1) se deska zapne a všechny indikátory plotýnek (3) ukáží 0 po dobu cca 10 sekund. Nyní můžete zvolit plotýnku dotykem senzoru (2) (viz Nastavení výkonu) a nastavit požadovaný výkon dotykem senzorů + (5) nebo - (4). Pokud byste neaktivovali do 10 sekund žádný senzor, deska se automaticky vypne. Je-li aktivována blokovací funkce, nelze desku zapnout (viz odblokování desky). Zapínání plotýnky Poté, co zapnete desku hlavním senzorem (1), jednotlivé plotýnky se nastavují takto: 1. Volbou příslušného senzoru (2a,2b,2c,2d) zvolte požadovanou plotýnku. 2. Nastavte požadovaný pracovní výkon plotýnky pomocí senzorů + (5) nebo - (4). Pokud byste neaktivovali do 10 sekund od zapnutí plotýnky žádný senzor, plotýnka se automaticky vypne. Plotýnka je aktivována, když bliká označené číslo, což znamená, že plotýnka je připravena k nastavení výkonu. 16

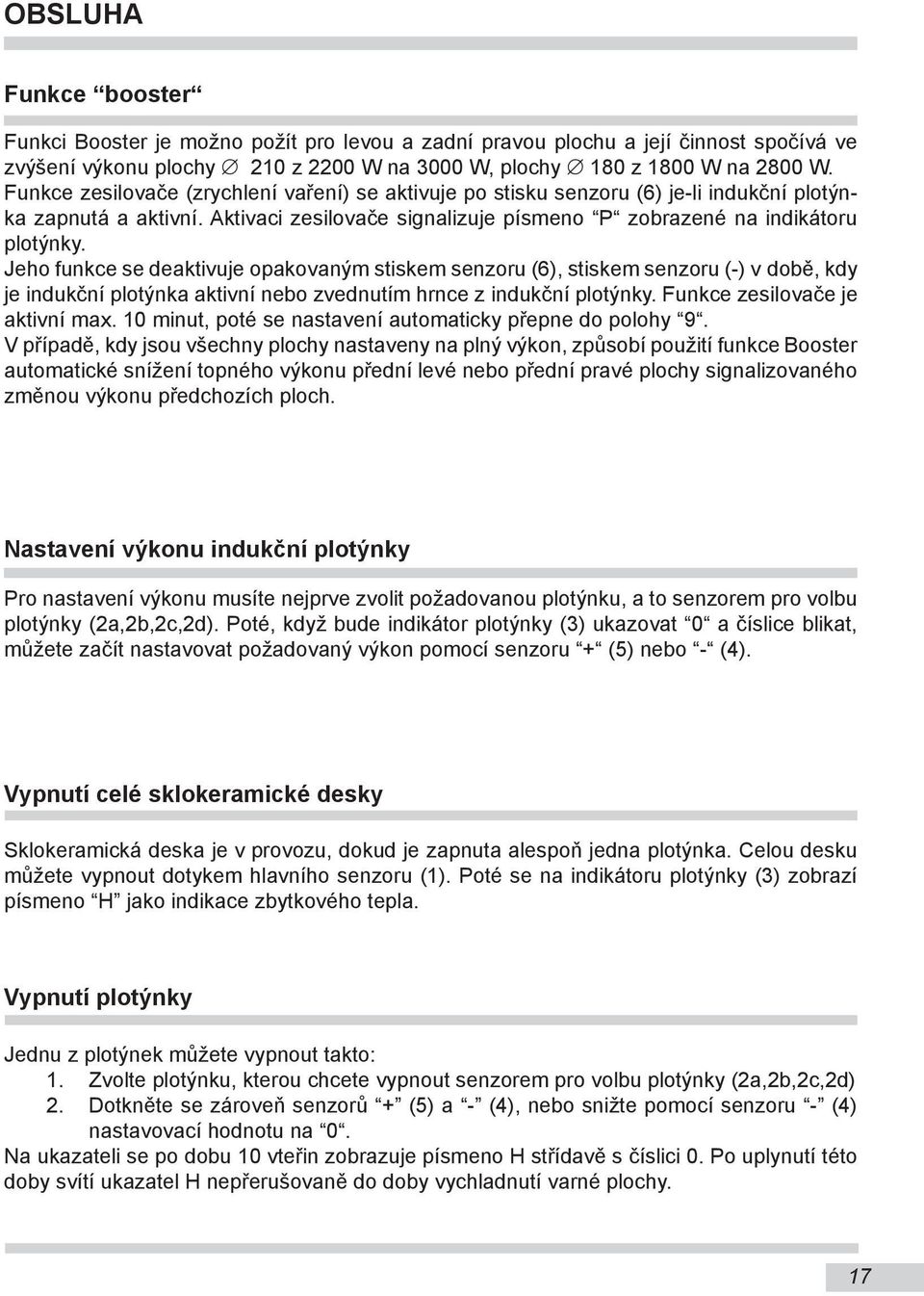

17 OBSLUHA Funkce booster Funkci Booster je možno požít pro levou a zadní pravou plochu a její činnost spočívá ve zvýšení výkonu plochy 210 z 2200 W na 3000 W, plochy 180 z 1800 W na 2800 W. Funkce zesilovače (zrychlení vaření) se aktivuje po stisku senzoru (6) je-li indukční plotýnka zapnutá a aktivní. Aktivaci zesilovače signalizuje písmeno P zobrazené na indikátoru plotýnky. Jeho funkce se deaktivuje opakovaným stiskem senzoru (6), stiskem senzoru (-) v době, kdy je indukční plotýnka aktivní nebo zvednutím hrnce z indukční plotýnky. Funkce zesilovače je aktivní max. 10 minut, poté se nastavení automaticky přepne do polohy 9. V případě, kdy jsou všechny plochy nastaveny na plný výkon, způsobí použití funkce Booster automatické snížení topného výkonu přední levé nebo přední pravé plochy signalizovaného změnou výkonu předchozích ploch. Nastavení výkonu indukční plotýnky Pro nastavení výkonu musíte nejprve zvolit požadovanou plotýnku, a to senzorem pro volbu plotýnky (2a,2b,2c,2d). Poté, když bude indikátor plotýnky (3) ukazovat 0 a číslice blikat, můžete začít nastavovat požadovaný výkon pomocí senzoru + (5) nebo - (4). Vypnutí celé sklokeramické desky Sklokeramická deska je v provozu, dokud je zapnuta alespoň jedna plotýnka. Celou desku můžete vypnout dotykem hlavního senzoru (1). Poté se na indikátoru plotýnky (3) zobrazí písmeno H jako indikace zbytkového tepla. Vypnutí plotýnky Jednu z plotýnek můžete vypnout takto: 1. Zvolte plotýnku, kterou chcete vypnout senzorem pro volbu plotýnky (2a,2b,2c,2d) 2. Dotkněte se zároveň senzorů + (5) a - (4), nebo snižte pomocí senzoru - (4) nastavovací hodnotu na 0. Na ukazateli se po dobu 10 vteřin zobrazuje písmeno H střídavě s číslici 0. Po uplynutí této doby svítí ukazatel H nepřerušovaně do doby vychladnutí varné plochy. 17

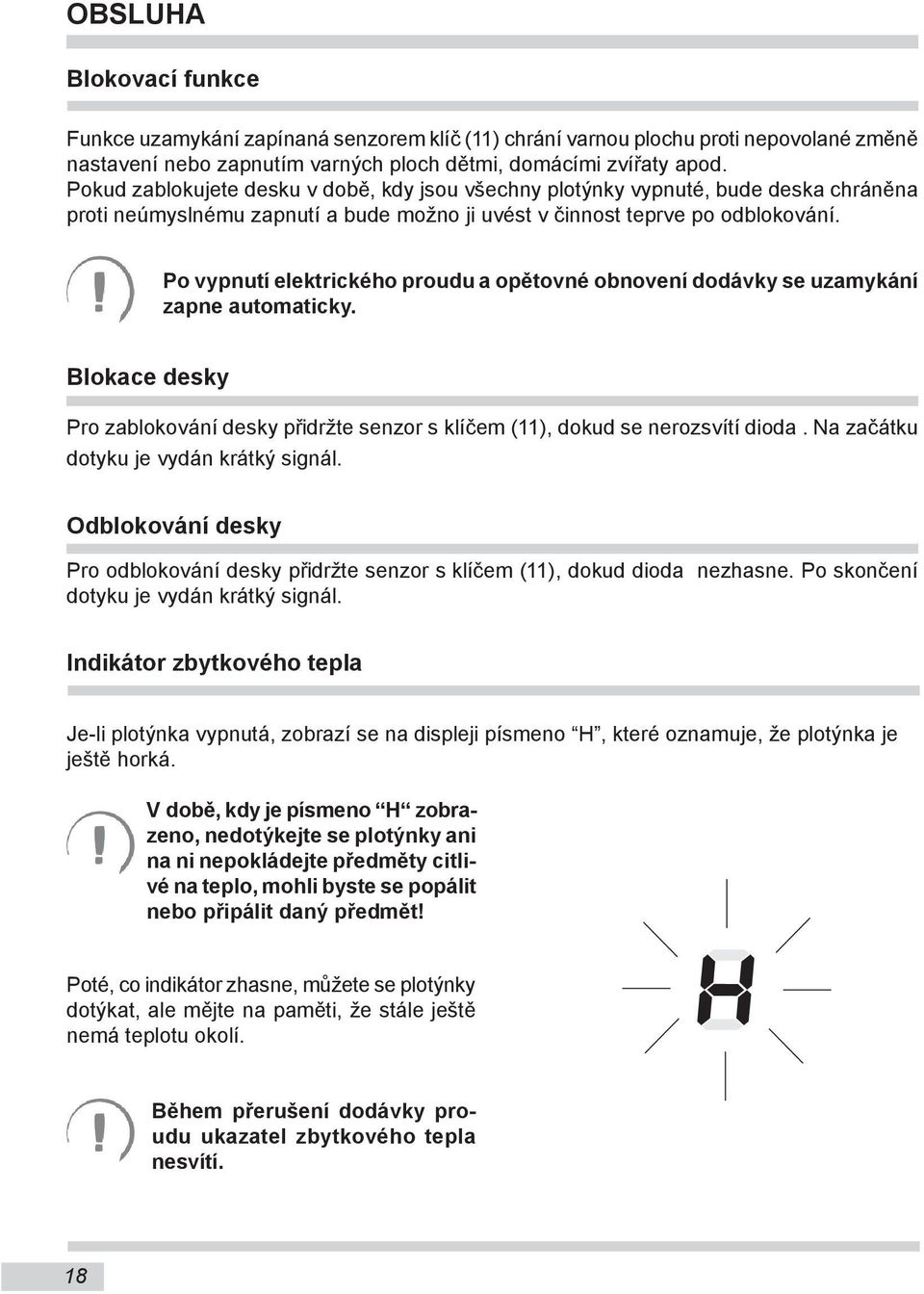

18 OBSLUHA Blokovací funkce Funkce uzamykání zapínaná senzorem klíč (11) chrání varnou plochu proti nepovolané změně nastavení nebo zapnutím varných ploch dětmi, domácími zvířaty apod. Pokud zablokujete desku v době, kdy jsou všechny plotýnky vypnuté, bude deska chráněna proti neúmyslnému zapnutí a bude možno ji uvést v činnost teprve po odblokování. Po vypnutí elektrického proudu a opětovné obnovení dodávky se uzamykání zapne automaticky. Blokace desky Pro zablokování desky přidržte senzor s klíčem (11), dokud se nerozsvítí dioda. Na začátku dotyku je vydán krátký signál. Odblokování desky Pro odblokování desky přidržte senzor s klíčem (11), dokud dioda nezhasne. Po skončení dotyku je vydán krátký signál. Indikátor zbytkového tepla Je-li plotýnka vypnutá, zobrazí se na displeji písmeno H, které oznamuje, že plotýnka je ještě horká. V době, kdy je písmeno H zobrazeno, nedotýkejte se plotýnky ani na ni nepokládejte předměty citlivé na teplo, mohli byste se popálit nebo připálit daný předmět! Poté, co indikátor zhasne, můžete se plotýnky dotýkat, ale mějte na paměti, že stále ještě nemá teplotu okolí. Během přerušení dodávky proudu ukazatel zbytkového tepla nesvítí. 18

19 OBSLUHA Omezená doba provozu Pro zvýšení spolehlivosti je sklokeramická deska vybavena omezovačem provozní doby pro každou plotýnku. Maximální doba provozu závisí na poslední zvolené hodnotě pracovního výkonu. Plotýnka se vypíná automaticky, pokud není pracovní výkon během určité doby změněn (viz tabulka) a indikátor zbytkového tepla je rozsvícen. Chcete-li pokračovat ve vaření, zapněte plotýnku znovu na požadovanou hodnotu pracovního výkonu. Výkon Max. doba provozu v hodinách Funkce hodin Je-li varná deska vybavena časovačem (Timer), lze časovač přiřadit k libovolné varné ploše. Nejprve aktivujte funkci časovače pomoci senzoru + (10) nebo senzoru - ( 9) (na ukazatelích varných ploch se objeví písmeno t ) poté senzorem + (10) nebo senzorem - (9) zadejte požadovaný časový interval. Pro zvolenou varnou plochu (2a,2b,2c,2d) nastavte senzorem + (5) nebo senzorem - (4) odpovídající stupeň varného výkonu. Plocha řízená časovačem je označena LED diodou umístěnou u ukazatele varné plochy. Vypršení nastaveného časového intervalu je signalizováno krátkými signály bzučáku. Na ukazateli u dané varné plochy pulzuje 0 a varná plocha se vypne. 19

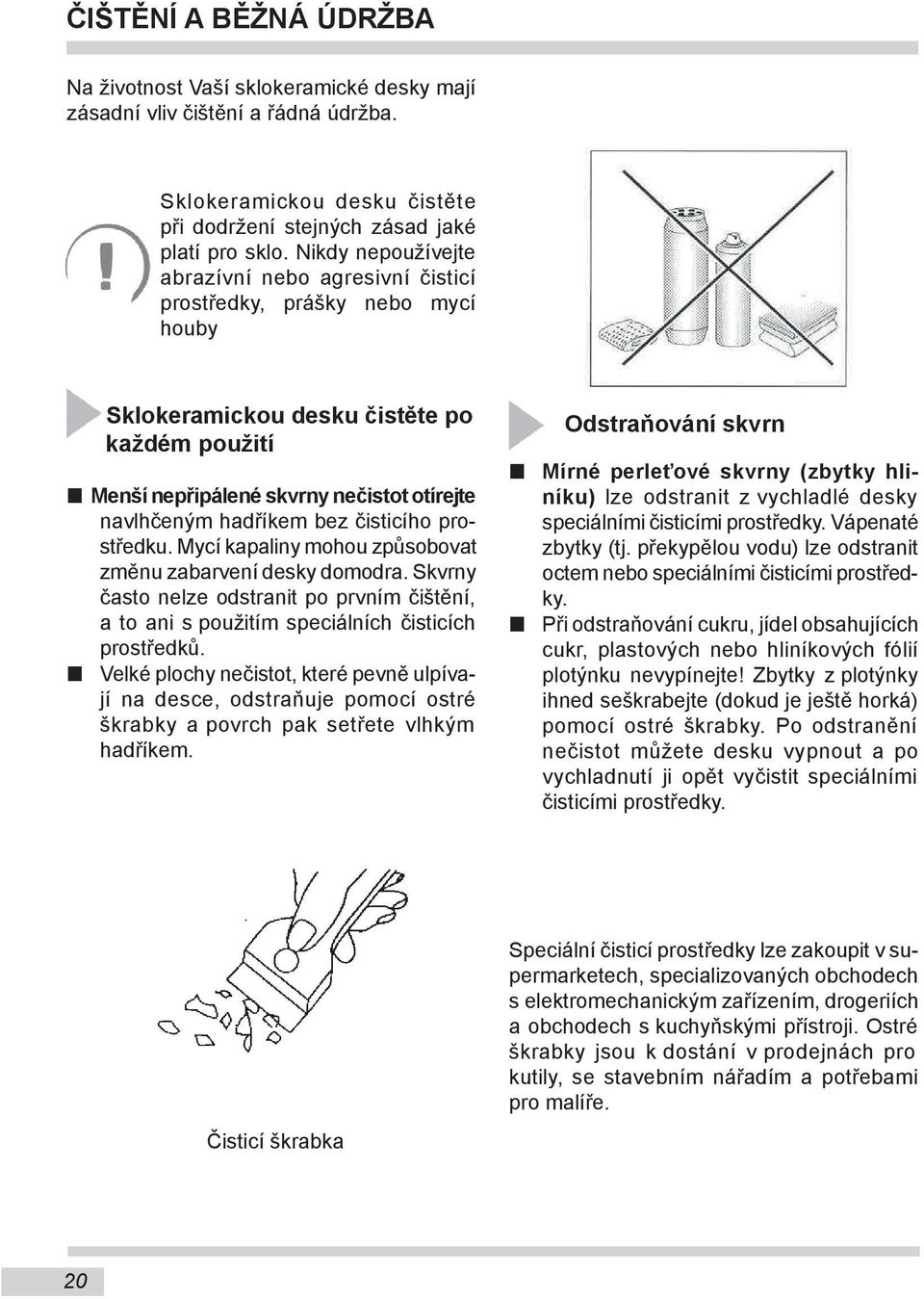

20 ČIŠTĚNÍ A BĚŽNÁ ÚDRŽBA Na životnost Vaší sklokeramické desky mají zásadní vliv čištění a řádná údržba. Sklokeramickou desku čistěte při dodržení stejných zásad jaké platí pro sklo. Nikdy nepoužívejte abrazívní nebo agresivní čisticí prostředky, prášky nebo mycí houby Sklokeramickou desku čistěte po každém použití Menší nepřipálené skvrny nečistot otírejte navlhčeným hadříkem bez čisticího prostředku. Mycí kapaliny mohou způsobovat změnu zabarvení desky domodra. Skvrny často nelze odstranit po prvním čištění, a to ani s použitím speciálních čisticích prostředků. Velké plochy nečistot, které pevně ulpívají na desce, odstraňuje pomocí ostré škrabky a povrch pak setřete vlhkým hadříkem. Odstraňování skvrn Mírné perleťové skvrny (zbytky hliníku) lze odstranit z vychladlé desky speciálními čisticími prostředky. Vápenaté zbytky (tj. překypělou vodu) lze odstranit octem nebo speciálními čisticími prostředky. Při odstraňování cukru, jídel obsahujících cukr, plastových nebo hliníkových fólií plotýnku nevypínejte! Zbytky z plotýnky ihned seškrabejte (dokud je ještě horká) pomocí ostré škrabky. Po odstranění nečistot můžete desku vypnout a po vychladnutí ji opět vyčistit speciálními čisticími prostředky. Čisticí škrabka Speciální čisticí prostředky lze zakoupit v supermarketech, specializovaných obchodech s elektromechanickým zařízením, drogeriích a obchodech s kuchyňskými přístroji. Ostré škrabky jsou k dostání v prodejnách pro kutily, se stavebním nářadím a potřebami pro malíře. 20

21 ČIŠTĚNÍ A BĚŽNÁ ÚDRŽBA Čisticí prostředek nikdy neaplikujte na horkou plotýnku. Čisticí prostředek nechte nejprve zaschnout a poté jej setřete vlhkým hadříkem. Veškeré zbytky čisticích prostředků je třeba setřít vlhkým hadříkem dříve, než budete plotýnku opět zahřívat, jinak mají leptavé účinky. Nedodržením pokynů pro údržbu sklokeramické desky ztrácíte práva plynoucí ze záruky! Pozor! Pokud nemůžete z jakéhokoli důvodu ovládat zapnutou desku, vypněte hlavní spínač nebo vyšroubujte pojistku a zavolejte Oddělení péče o zákazníky. Pozor! Pokud se na povrchu sklokeramické desky objeví praskliny nebo trhliny, ihned ji odpojte od zdroje napětí (vypnutím pojistky nebo vytažením zástrčky ze zásuvky) a zavolejte Oddělení péče o zákazníky. 21

22 ODSTRAŇOVÁNÍ PORUCH Kdykoli dojde k poruše, je třeba: vypnout všechny části, které jsou v provozu; odpojit přívod elektrické energie; zavolat servisní středisko; protože některé menší závady může odstranit uživatel podle níže uvedených pokynů, dříve než zavoláte Oddělení péče o zákazníky, projděte si laskavě všechny body níže uvedené tabulky. PROBLÉM 1.Přístroj nefunguje 2. Přístroj nereaguje na zadaná nastavení PŘÍČINA - došlo k výpadku elektrické energie -ovládací panel není zapnut -dotyk senzoru trval méně než jednu sekundu -dotkli jste se zároveň několika senzorů NÁPRAVA -zkontrolujte pojistku domovního systému a v případě potřeby ji vyměňte -zapněte jej -dotýkejte se senzoru o něco déle -vždy se dotýkejte pouze jednoho senzoru (vyjma vypínání plotýnky) 3.Přístroj nereaguje a vydává krátký signál -byla aktivována dětská pojistka - vypněte dětskou pojistku 4.Přístroj nereaguje a vydává dlouhý signál 5.Celý přístroj se vypne 6.Jedna plotýnka se vypne -dotkli jste se nesprávných - desku znovu aktivujte senzorů nebo správných, avšak příliš krátkou dobu -zakrytý nebo znečištěný - odkryjte nebo vyčistěte senzor(y) senzory -nebyla zadána žádná nastavení rozmezí 10 sekund od zapnutí desky -zakrytý nebo znečištěný senzor(y) -omezená doba provozu -zakrytý nebo znečištěný senzor(y) -zapněte znovu ovládací panel a ihned zadejte nastavení -odkryjte nebo vyčistěte senzory -zapněte znovu plotýnku -odkryjte nebo vyčistěte senzory 22

23 ODSTRAŇOVÁNÍ PORUCH PROBLÉM PŘÍČINA NÁPRAVA 7.Indikátor zbytkového tepla nesvítí, i když plotýnky jsou ještě horké - výpadek elektrického proudu, přístroj byl odpojen od elektrické sítě -indikátor zbytkového tepla začne fungovat opět po zapnutí a vypnutí ovládacího panelu 8. Prasklina ve sklokeramické desce 9. Pokud porucha nebyla odstraněna Nebezpečí! Ihned odpojte sklokeramickou desku od sítě (pojistkou) a zavolejte nejbližší servisní středisko. Odpojte sklokeramickou desku od sítě (pojistkou) a zavolejte nejbližší servisní středisko. Důležité! Jste osobou odpovědnou za řádný stav a provoz spotřebiče ve Vaší domácnosti. Pokud zavoláte středisko kvůli poruše, která vznikla nesprávnou obsluhou, budou Vám účtovány náklady návštěvy, a to i v záruční době. Neneseme žádnou odpovědnost za poruchy vzniklé nedodržením pokynů v této příručce. 10. Indukční plotýnka vydává hrubé zvuky 11. Indukční plotýnka vydává pískavé zvuky Běžný jev. Ventilátor ochlazující elektronický systém je v provozu. Běžný jev. Deska mírně píská z důvodu frekvence cívky, pokud používáte několik plotýnek na maximální výkon. 12. Na displeji bliká písmeno H (indikátor zbytkového tepla). Byla detekována teplota přesahující přijatelný rozsah. Zavolejte servisního technika, který ověří, zda byla deska nainstalována v souladu s pokyny. 23

24 TECHNICKÉ ÚDAJE Jmenovité napětí Jmenovitý výkon 400V 2N 50 Hz - indukční plotýnka Booster : 210 mm 2200/3000 W - indukční plotýnka Booster : 180 mm 1800/2800 W - indukční plotýnka : 145 mm 1400 W - indukční plotýnka : 180 mm 1800 W Rozměry Hmotnost 576 x 518 x 50; ca.15 kg Splňuje požadavky norem EN , EN platných v Evropské unii. 24

25 ZÁRUKA Záruka Záruční servis dle záručního listu. Výrobce nenese odpovědnost za žádné škody způsobené nesprávným používáním výrobku. Vyplňte laskavě typ a výrobní číslo z typového štítku. Typ... Výrobní číslo... 25

26 26

27 SKLOKERAMICKÁ DOSKA S DOTYKOVÝM OVLÁDACÍM PANELOM

28 Preštudovaním tohto návodu sa oboznámite s obsluhou sklokeramickej varnej dosky, ktorá je výsledkom technického pokroku v oblasti kuchynských prístrojov. Sklokeramickú dosku navrhol tím technikov a inžinierov z Oddelenia pre výskum a konštrukciu za pomoci najnovších technických poznatkov a moderných elektronických nástrojov. Sklokeramická doska spĺňa dopyt trhu po spoľahlivosti, funkčnosti, ľahkej obsluhe a nároky na dizajn domácich spotrebičov. Pred zabalením je každá vyrobená doska podrobená dôkladným skúškam bezpečnosti a overeniu parametrov v našich skúšobniach. Skôr, než uvediete sklokeramickú dosku prvýkrát do prevádzky, preštudujte si láskavo starostlivo tento Návod na obsluhu. Dodržujte všetky pokyny a odporúčania v ňom uvedené, pretože len tak zaistíte správnu prevádzku a bezpečné používanie dosky. Uchovajte tento Návod na bezpečnom mieste pre budúce použitie. Dodržujte všetky pokyny a odporúčania uvedené v tomto Návode na obsluhu, aby ste predišli nehode. Poznámka! Prístroj neobsluhujte skôr, než sa oboznámite s týmto návodom a porozumiete mu. Prístroj bol skonštruovaný len na účely varenia. Akékoľvek iné použitie (napr. na vykurovanie) nezodpovedá prevádzkovým charakteristikám a môže viesť k vzniku škôd. Výrobca si vyhradzuje právo zaviesť zmeny, ktoré nemajú vplyv na prevádzku prístroja. 28

29 OBSAH Základné informácie...28 Bezpečnostné pokyny...30 Úspora energie...31 Vybaľovanie...32 Likvidácia zariadenia...32 Popis zariadenia...33 Inštalácia...34 Pripojenie dosky k elektrickej sieti...36 Pokyny pre montážneho technika...36 Obsluha...37 Indukčná platňa zásady pre obsluhu...38 Detektor hrnca...39 Správny riad...40 Výber riadu pre indukčnú dosku...41 Ovládací panel...42 Zapínanie sklokeramickej dosky...42 Zapínanie platničky...42 Funkcia zosilňovača (booster)...43 Nastavenie pracovného výkonu indukčnej dosky...43 Vypnutie celej dosky...43 Vypnutie platničky...43 Blokovacie funkcie...44 Blokovanie dosky...44 Odblokovanie dosky...44 Indikátor zvyškového tepla...44 Obmedzený čas prevádzky...45 Funkcia hodín...45 Čistenie a bežná údržba...46 Odstraňovanie porúch...48 Technické údaje...50 Záruka

30 BEZPEČNOSTNÉ POKYNY Skôr, než sklokeramickú dosku prvýkrát použijete, preštudujte si starostlivo tento Návod na obsluhu, pretože len tak zaistíte bezpečnú prevádzku a zabránite jej poškodeniu. Ak sklokeramickú dosku prevádzkujete blízko rádia, televízora alebo iného vyžarujúceho prístroja, skontrolujte láskavo, či panel s tlačidlami funguje správne. Sklokeramickú dosku musí inštalovať kvalifikovaný elektrotechnik. Dosku neinštalujte do blízkosti chladiacich zariadení. Nábytok, do ktorého dosku zabudujete, musí byť odolný voči teplotám do 100 C. Táto požiadavka sa vzťahuje na obklad steny, plastové plochy, lepidlá a laky. Dosku je možné používať až po jej zabudovaní do nábytku, pretože len tak budete chránení pred nebezpečným dotykom častí pod prúdom. Elektrické prístroje smú opravovať len kvalifikovaní odborníci. Neodborné opravy môžu mať vplyv na bezpečnosť prístroja. Prístroj je odpojený od hlavného prívodu elektrickej energie len vtedy, ak je vytiahnutá zástrčka zo zásuvky alebo ak je vypnutá poistka. Nedovoľte deťom, aby sa približovali k doske ak je v prevádzke, pretože by mohli strhnúť horúce hrnce a popáliť sa. Po zapnutí sa platničky veľmi rýchlo zahrejú. Aby nedochádzalo k zbytočnej spotrebe energie, zapínajte ich až potom, keď na ne postavíte nádobu. Indikátor zvyškového tepla, ktorý je súčasťou elektronického systému, vás informuje o tom, či je varič ešte zapnutý a či je ešte horúci. V prípade výpadku napätia budú vymazané všetky nastavenia. Buďte opatrní po obnovení sieťového napätia. Pokiaľ sú varné zóny horúce, bude zapnutý indikátor zostatkového tepla H a ako v prípade prvého zapnutia kľúč blokády. Ak sa v blízkosti platničky nachádza napájacia zásuvka, presvedčite sa, že sa napájací kábel nedotýka horúcich miest. Počas varenia na tuku alebo oleji nenechávajte dosku bez dozoru, pretože tieto látky predstavujú nebezpečenstvo požiaru. Nepoužívajte plastové nádoby alebo nádoby z hliníkovej fólie (alobalu), pretože sa pri vysokých teplotách roztavujú a mohli by dosku poškodiť. Cukor, kyselina citrónová, soľ atď., ako v kvapalnom tak pevnom stave, ani plasty sa nesmú dostať do styku s horúcou platničkou. Ak sa na horúcu platničku dostanú neopatrnosťou cukor alebo plast, platničku nevypínajte, ale cukor alebo plast z nej zoškrabte ostrou škrabkou (stierkou). Chráňte si ruky pred popálením. Na sklokeramickej doske používajte len hrnce a panvice s plochým dnom bez ostrých okrajov a hrán, inak môže dôjsť k trvalému poškodeniu dosky. Vykurovacia plocha sklokeramickej dosky je odolná voči tepelnému nárazu. Nie je citlivá ani na teplo, ani na chlad. Na dosku nepustite žiadne predmety. Bodový náraz, napr. padajúcou koreničkou, môže za nepriaznivých okolností viesť k vzniku prasklín a rýh v sklokeramickej doske. 30

31 BEZPEČNOSTNÉ POKYNY Zvyšky pokrmov, ktoré prekypeli, môžu vniknúť do poškodených miest a dostať sa do častí sklokeramickej dosky, ktoré sú pod prúdom. Ak sa na povrchu varnej dosky objavia ryhy alebo praskliny, prístroj vypnite vypnutím poistky alebo vytiahnutím zástrčky zo zásuvky a informujte servisné stredisko. Dodržujte pokyny pre údržbu a čistenie. Ak nebudete postupovať v súlade s týmito pokynmi, stratíte nároky plynúce zo záruky. Nepoužívajte povrch dosky ako kuchynskú doštičku na krájaní alebo pracovnú plochu. Odporúčame nenechávať na sklokeramickej doske kovové predmety ako nože, vidličky, lyžice a pokrievky, inak sa rozpália. Platničku neinštalujte nad sporák bez ventilátora, nad myčku, chladničku, mrazničku alebo práčku. ÚSPORA ENERGIE Všetci, kto náležito využívajú energiu nielen šetria peniaze, ale konajú tiež vedome v súlade s potrebami ochrany prírodného prostredia. Udržujte platničky a dná nádob čisté. Nečistoty bránia v prenose tepla silne pripálené zvyšky potravín je možné často odstrániť len chemikáliami, ktoré sú pre životné prostredie škodlivé. Preto šetrime elektrickou energiou: Používaním vhodného riadu. Hrnce a panvice s plochým a hrubým dnom pomáhajú ušetriť až tretinu elektrickej energie. Pamätajte tiež na pokrievky, bez nich sa spotreba energie zvyšuje až štvornásobne! Snažte sa nenakukovať do hrncov príliš často. Nepoužívajte dosku v blízkosti chladničiek / mrazničiek. Dochádza potom k zbytočnému zvýšeniu spotreby energie. 31

32 VYBAĽOVANIE LIKVIDÁCIA ZARIADENIA Prístroj je chránený pred poškodením počas prepravy obalom. Po vybalení zlikvidujte láskavo obalové materiály spôsobom neohrozujúcim životné prostredie. Všetky materiály použité na zabalenie sú neškodné pre životné prostredie, sú 100 % recyklovateľné a sú označené príslušným symbolom. Poznámka! Je potrebné, aby sa obalové materiály (polyetylénové vrecká, kúsky polystyrénu atď.) počas vybaľovania nedostali do rúk deťom. Pri likvidácii nevyhadzujte zariadenie do kontejnerov na bežný domový odpad, ale do strediska pre recykláciu a využitie odpadových elektrických a elektronických zariadení. Na zariadení, návode na obsluhu alebo obale sa nachádza príslušná nálepka. Zariadenie bolo vyrobené z recyklovateľných materiálov. Tým, že staré zariadenie prinesiete do zberného recyklačného strediska, ukážete, že Vám záleží na prírode. Informácie o umiestnení takýchto stredísk získate na svojom miestnom úrade pre starostlivosť o životné prostredie. 32

33 POPIS ZARIADENIA Popis dosky PB*4VI506FT Indukčná platnička Booster (vľavo vzadu) Indukčná platnička Booster (vpravo vzadu) Indukčná platnička (vľavo vpredu) Indukčná platnička (vpravo vpredu) Ovládací panel a 2b c 6 2d 1. Hlavný senzor 2a,2b,2c,2d. Označenie platničiek 3. Indikátory platničiek 4. Senzor minus, 5. Senzor plus, 6. Senzor max Booster, 7. Označenie hodiniek, 8. Senzor hodín s luminiscenčnou diódou 9. Sensor hodin minus 10. Sensor hodin plus 11. Senzor blokácie s signalizačnou luminiscenčnou diódou 33

34 INŠTALÁCIA Inštalácia dosky PB*4VI50*FT Pripravte miesto (otvor) v doske stola podľa rozmerov uvedených na montážnom výkrese (viď obr. A). Minimálna medzera medzi prístrojom a bokmi susedných skriniek je 80 mm. Inštalovaná doska je 50 mm vysoká. Pokiaľ je varná doska oddelená od nosného podkladu horizontálnou ochrannou doskou, musí byť vôľa medzi dolnou časťou plášťa varnej dosky a ochrannou doskou najmenej 25 mm, aby mohol volne prúdiť vzduch. Minimálna vzdialenosť medzi obidvoma doskami je 75 mm. V zadnej časti ochrannej dosky vyrežte otvor (o dĺžke strany najmenej 80 mm) (viď obr. C). Pripojte dosku k zdroju elektrickej energie podľa priloženej schémy zapojenia. Porovnajte prierez napájacieho kábla s príkonom dosky (musí vykonať kvalifikovaný elektrotechnik). Odlepte papier chrániaci obojstrannú lepiacu pásku prichytenú k okraju dosky. Zotrite prach z hornej časti, vložte dosku do výrezu a pevne zatlačte. Vyplňte medzeru medzi hornou časťou a sklom silikónom (viď obr. B). Obr. A

35 Obr. B doska stola 2 - silikón 3 - obojstranná lepiaca páska 4 - sklokeramická doska Obr. C Nasadené do hornej časti nosnej skrinky Nasadené do hornej časti nad sporák s odsávaním Osadiť dosku nad sporák bez ventilácie je zakázané 35

36 INŠTALÁCIA Pripájanie dosky k elektrickému rozvodu Poznámka! Dosku smie k elektrickej sieti pripojiť len kvalifikovaný elektrotechnik. Je zakázané vykonávať úmyselné úpravy alebo zmeny elektrického systému. Pokyny pre montážneho technika Sklokeramická doska je opatrená svorkovnicou umožňujúcou voľbu správneho pripojení podľa daného typu elektrického prívodu. Svorkovnica umožňuje nasledujúce pripojenia: - jednofázový prúd (230 V), - dvojfázový 400 V2N~ Dosku možno pripojiť k správnemu zdroju napájania príslušným premostením na rozvodnom pásiku v súlade s priloženou schémou. Schéma elektrického zapojenia je uvedená tiež v dolnej časti spodného krytu. Prístup k rozvodnému pásiku získate po zložení veka na svorkovnici. Nezabudnite skontrolovať, či zodpovedá napájací kábel a menovitý výkon dosky. Poznámka! Nezabudnite pripojiť ku svorke rozvodného pásika ochranný obvod a označiť ho symbolom. Rozvodnú sieť sklokeramickej dosky je potrebné chrániť vhodne zvoleným poistným zariadením, alebo, po ochrane prívodnej siete, vhodným núdzovým vypínačom, ktorý odpojí zdroj v prípade havárie. Skôr, než sklokeramickú dosku pripojíte k elektrickej sieti, prečítajte si informácie na výkonovom štítku a schéme zapojenia. Poznámka! Montážny technik je povinný vyplniť a odovzdať užívateľovi osvedčenie o pripojení dosky k elektrickej sieti (priložené k záručnému listu). Spôsoby pripojenia iné než vyobrazené na schéme môžu viesť k poškodeniu dosky. 36

37 INŠTALÁCIA SCHÉMA PRÍPUSTNÝCH ZAPOJENÍ 3 L 3 KADO1/6 4 N 2 1 L 2 L 1 5 N PE Varovanie! Pri každom type zapojenia je potrebné k svorke ochranné uzemnenie Jednofázové pripojenie k sieti 230 V, s neutrálnym vodičom premosteným svorkami 1-2 a 4-5,ochranné uzemnenie na Dvojfázové pripojenie k sieti 400/ 230 V s neutrálnym vodičom premosteným svorkami 4-5,ochranné uzemnenie na 1/N~ 2/N~ 1 L L1 L2 3 3 PE pripojiť 4 5 N PE 4 5 N PE Odporúčaný typ pripájacieho kábla H05VV lub H05RR-F3 H05VV lub H05RR-F3 L1=R L2=S N= svorka nulového vodiča PE ochranné uzemnenie OBSLUHA Pred prvým použitím Starostlivo očistite sklokeramickú dosku; zaobchádzajte s ňou ako so sklenenou plochou. Pri prvom použití môže doska vydávať slabý zápach, preto zapnite vetranie alebo otvorte okno Dosku prevádzkujte v súlade s bezpečnostnými pokynmi. 37

38 OBSLUHA Indukčná platnička spôsob fungovania Generátor dodáva prúd cievke umiestnenej vo vnútri prístroja. Keď cievka indukuje magnetické pole, indukované prúdy prestupujú do hrnca umiestneného na doske. Prúdy robia z hrnca skutočný prenášač tepla, zatiaľ čo sklokeramický povrch dosky zostáva studený. Systém zaisťuje použitie hrncov s dnom vhodným pre magnetické pole. Všeobecne povedané, indukčnú technológiu charakterizujú dve vlastnosti: vďaka tomu, že je teplo vyžarované pomocou hrnca, je možné maximálne využitie tepelnej energie, nedochádza k javu tepelnej zotrvačnosti, pretože varenie začína okamihom postavenia hrnca na dosku a končí jeho odobratím. Ochranné zariadenie: Ak bola doska správne nainštalovaná a je riadne používaná, sú ochranné zariadenia potrebné len zriedka. Ventilátor: chráni a ochladzuje ovládacie a elektrické komponenty. Pracuje automaticky na dve rýchlosti. Ventilátor sa zapne po zapnutí platní a vypne, keď elektronický systém dosiahne príslušnú teplotu. Tranzistor: Teplota elektronických prvkov sa nepretržite kontroluje pomocou sondy. Ak teplota nebezpečne narastie, sústava automaticky odpojí varné zóny, ktoré sa nachádzajú najbližšie horúcich elektronických prvkov. Detekcia: detekovanie hrnca umožňuje prevádzku platne a teda aj ohrev. Ak necháte na platni malé predmety (napr. čajovú lyžičku, nôž alebo prsteň), nebudú identifikované ako hrnce a platňa sa nezapne. 38

39 OBSLUHA Detektor hrnca Do platní vybavených systémom indukčného poľa je nainštalovaný detektor hrnca. Hneď ako na platňu umiestnite hrniec alebo ho odoberiete, bude počas prevádzky detektor automaticky spúšťať alebo vypínať tvorbu tepla, aby šetril energiu. Ak použijete správny hrniec, na displeji sa ukáže teplotná indikácia. Indukcia vyžaduje používanie dobre zvolených hrncov s dnom zhotoveným z magnetického materiálu (viď tabuľka na str. 41). Pokiaľ sa na varnej zóne nenachádza hrniec alebo umiestnený hrniec nie je vhodný, číslica na displeji výkonu bude blikať. Platňa sa nezapne. Ak do desiatich minút nebude indikovaný žiadny hrniec, spínanie bude zrušené. Platňu je potrebné vypnúť dotykovými senzormi, nie odobratím hrnca. Poznámka: Detektor hrnca nepracuje ako spínač/vypínač. Sklokeramická doska je opatrená senzormi ovládanými dotykom vyznačených oblastí. Každý dotyk senzora je potvrdený zvukovým signálom. Pri zapínaní a vypínaní dosky a zvyšovaní / znižovaní výkonu sa vždy dotýkajte len jedného senzora. Ak sa dotknete niekoľkých senzorov naraz (s výnimkou vypínania platne alebo hodín), systém bude ignorovať zadané nastavenia a ak by ste sa senzorov dotýkali príliš dlho, bude signalizovať poruchu. 39

40 OBSLUHA Výber riadu pre indukčné dosky Výkon vašej dosky je podmienený výberom vhodného kvalitného riadu. Vždy používajte vysoko kvalitný riad s ideálne rovným dnom, zabránite tak vyvíjaniu príliš vysokej teploty v dne a následne pripečeniu pripravovaného pokrmu. Dokonalé rozvádzanie tepla zaručujú hrnce a panvice so silným kovovým dnom. Vždy zaistite, aby dno hrncov bolo suché; po naplnení hrnca alebo jeho vytiahnutí z chladničky vždy skontrolujte, či je dno dokonale suché, aby platňa zostala čistá. Vždy používajte hrnce, ktorých priemer zodpovedá použitému výhrevnému telesu; energia sa využíva optimálne, ak priemer hrnca je o niečo málo väčší než priemer platne. Pokrievky zabraňujú úniku tepla z nádoby a tak skracujú čas varenia a znižujú spotrebu energie. 40

41 OBSLUHA Výber riadu pre indukčné platne Značenie riadu Skontrolujte, či je na štítku uvedená informácia o tom, že hrniec je vhodný pre použitie na indukčných doskách. Používajte magnetické hrnce (zo smaltovaného plechu, feritické ocele, liatiny) a vyskúšajte ich, či sa k ich dnu prichytí magnet. Nehrdzavejúca oceľ Nerozozná prítomnosť hrnca. - Okrem hrncov z feritovej ocele. Hliník Liatina Smaltované železo Sklo Porcelán Hrnce s měděným dnem Nerozozná prítomnosť hrnca. Vysoká účinnosť Pozor: hrnce môžu dosku poškriabať. Vysoká účinnosť Odporúčame hrnce s plochým, silným a rovným dnom. Nerozozná prítomnosť hrnca. Nerozozná prítomnosť hrnca. Nerozozná prítomnosť hrnca. 41

42 OBSLUHA Ovládací panel Po pripojení varnej dosky do elektrickej siete sa zapne krátky zvukový signál a rozsvieti sa dióda blokády (kľúč). Dosku je možné zapnúť po odstránení blokády. S cieľom zapnúť varné zóny je potrebné vypnúť blokádu (kľúč), a to pridržaním stlačeného senzora blokády, až kým dióda nezhasne. Poznámka! Do oblasti senzorov neklaďte žiadne predmety (mohlo by sa aktivovať chybové hlásenie) a udržujte ich v čistote Zapínanie sklokeramickej dosky Ak nie je doska v prevádzke, všetky platničky sú vypnuté a displej je prázdny. Po dotyku hlavného senzora (1) sa doska zapne a všetky indikátory platničiek (3) ukážu 0 na cca 10 sekúnd. Teraz môžete zvoliť platničku dotykom senzora (2) (viď Nastavenie výkonu) a nastaviť požadovaný výkon dotykom senzorov + (5) alebo - (4). Ak by ste neaktivovali do 10 sekúnd žiadny senzor, doska sa automaticky vypne. Ak je aktivovaná blokovacia funkcia, nie je možné dosku zapnúť (viď odblokovanie dosky). Zapínanie platničky Potom, ako zapnete dosku hlavným senzorom (1), jednotlivé platničky sa nastavujú takto: 1. Voľbou príslušného senzora (2a,2b,2c,2d) zvoľte požadovanú platničku. 2. Nastavte požadovaný pracovný výkon platničky pomocou senzorov + (5) alebo - (4). Ak by ste neaktivovali do 10 sekúnd od zapnutia platničky žiadny senzor, platnička sa automaticky vypne. Platnička je aktivovaná, keď bliká označené číslo, čo znamená, že platnička je pripravená na nastavenie výkonu. 42

43 OBSLUHA Funkcia booster Funkciu Booster je možné použiť len pre zadnú ľavú a pravú platničku, funkcia spočíva vo zväčšení výkonu platničky z 2200W na 3000W, platničky 180 z 1800W na 2800W. Funkcia zosilňovača (zrýchlenie varenia) sa aktivuje po stlačení senzora (6) ak je indukčná platňa zapnutá a aktívna. Aktivácia zosilňovača signalizuje písmeno P zobrazené na indikátore platne. Jeho funkcia sa deaktivuje opakovaným stlačením senzora (6), stlačením senzora (-) v čase, kedy je indukčná platňa aktívna alebo zdvihnutím hrnca z indukčnej platne. Funkcia zosilňovača je aktívna max. 10 minút, potom sa nastavenie automaticky prepne do polohy 9. V prípade, že všetky platničky pracujú s plným výkonom, zapnutie funkcie Booster zapríčiní automatické zníženie výkonu prednej ľavej alebo pravej platničky, čo signalizuje zmena znázorneného na displeji výkonu predných platničiek. Nastavenie výkonu indukčnej platne Pre nastavenie výkonu musíte najskôr zvoliť požadovanú platňu, a to senzorom pre voľbu platne (2a,2b,2c,2d). Potom, keď bude indikátor platne (3) ukazovať 0 a číslica blikať, môžete začať nastavovať požadovaný výkon pomocou senzora + (5) alebo - (4). Vypnutie celej sklokeramickej dosky Sklokeramická doska je v prevádzke, kým je zapnutá aspoň jedna platnička. Celú dosku môžete vypnúť dotykom hlavného senzora (1). Potom sa na indikátore platničky (3) zobrazí písmeno H ako indikácia zvyškového tepla. Vypnutie platničky Jednu z platničiek môžete vypnúť takto: 1. Zvoľte platničku, ktorú chcete vypnúť senzorom pre voľbu platničky (2a,2b,2c,2d). 2. Dotknite sa zároveň senzorov + (5) a - (4), alebo znížte pomocou senzora - (4) nastavovaciu hodnotu na 0. Na indikátore bliká po dobu cca. 10 sek. striedavo so symbolom 0 písmeno H. Po tejto dobe sa indikátor H rozsvieti natrvalo, až kým varná zóna nevychladne. 43

44 OBSLUHA Blokovacia funkcia Funkcia blokády, ktorá sa zapína senzorom kľúč (11), slúži na to, aby bola varná zóna chránená pred neoprávnenou zmenou nastavení alebo pred zapnutím varných zón deťmi, zvieratami a pod. Ak zablokujete dosku v čase, kedy sú všetky platničky vypnuté, bude doska chránená proti neúmyselnému zapnutiu a bude možné ju uviesť do činnosti až po odblokovaní. Po výpadku napätia a jeho obnovení sa blokáda automaticky aktivuje. Blokácia dosky Na zablokovanie dosky pridržte senzor s kľúčom (11), kým sa nerozsvieti dióda. Na začiatku dotyku je vydaný krátky signál. Odblokovanie dosky Na odblokovanie dosky pridržte senzor s kľúčom (11), kým dióda nezhasne. Po skončení dotyku je vydaný krátky signál. Indikátor zvyškového tepla Ak je platnička vypnutá, zobrazí sa na displeji písmeno H, ktoré oznamuje, že platnička je ešte horúca. V čase, kedy je písmeno H zobrazené, nedotýkajte sa platničky ani na ňu neklaďte predmety citlivé na teplo, mohli by ste sa popáliť alebo pripáliť daný predmet! Potom, ako indikátor zhasne, môžete sa platničky dotýkať, ale majte na pamäti, že stále ešte nemá teplotu okolia. V prípade výpadku napätia indikátor zostatkového tepla nesvieti. 44

45 OBSLUHA Obmedzený čas prevádzky Pre zvýšenie spoľahlivosti je sklokeramická doska vybavená obmedzovačom prevádzkového času pre každú platničku. Maximálny čas prevádzky závisí na poslednej zvolenej hodnote pracovného výkonu. Platnička sa vypína automaticky, ak nie je pracovný výkon počas určitého času zmenený (viď tabuľka) a indikátor zvyškového tepla je rozsvietený. Ak chcete pokračovať vo varení, zapnite platničku znovu na požadovanú hodnotu pracovného výkonu. Výkon Max. čas prevádzky v hodinách Funkcia hodín Pokiaľ je varná doska vybavená časovačom (Timer), môžete ho priradiť k ľubovoľnej varnej zóne. Najprv aktivujte funkciu časovača pomocou senzora + (10) alebo senzora - ( 9) (na indikátoroch varných zón sa objaví písmeno t ) potom senzorom + (10) alebo senzorom - (9) nastavte požadovaný čas. Pre zvolenú varnú zónu (2a, 2b, 2c, 2d) pomocou senzora + (5) alebo senzora - (4) nastavte požadovaný stupeň ohrievacieho výkonu. LED dióda umiestnená pri ukazovateli varnej zóny poukazuje na varnú zónu ovládanú časovačom. Uplynutie nastaveného času je signalizované opakovaným krátkym bzučaním. Na ukazovateli danej varnej zóny bliká 0 a varná zóna sa vypína. 45

46 ČISTENIE A BEŽNÁ ÚDRŽBA Na životnosť vašej sklokeramickej dosky majú zásadný vplyv čistenie a riadna údržba. Sklokeramickú dosku čistite pri dodržaní rovnakých zásad aké platia pre sklo. Nikdy nepoužívajte abrazívne alebo agresívne čistiace prostriedky, prášky alebo umývacie hubky. Sklokeramickú dosku čistite po každom použití Menšie nepripálené škvrny nečistôt utierajte navlhčenou handričkou bez čistiaceho prostriedku. Umývacie kvapaliny môžu spôsobovať zmenu zafarbenia dosky do modra. Škvrny často nie je možné odstrániť po prvom čistení, a to ani s použitím špeciálnych čistiacich prostriedkov. Veľké plochy nečistôt, ktoré pevne lipnú na doske, odstraňujte pomocou ostrej škrabky a povrch potom zotrite vlhkou handričkou. Odstraňovanie škvŕn Mierne perleťové škvrny (zvyšky hliníka) je možné odstrániť z vychladnutej dosky špeciálnymi čistiacimi prostriedkami. Vápenaté zvyšky (t. j. prekypenú vodu) je možné odstrániť octom alebo špeciálnymi čistiacimi prostriedkami. Pri odstraňovaní cukru, jedál obsahujúcich cukor, plastových alebo hliníkových fólií platničku nevypínajte! Zvyšky z platničky ihneď zoškrabte (kým je ešte horúca) pomocou ostrej škrabky. Po odstránení nečistôt môžete dosku vypnúť a po vychladnutí ju opäť vyčistiť špeciálnymi čistiacimi prostriedkami. Špeciálne čistiace prostriedky je možné zakúpiť v supermarketoch, špecializovaných obchodoch s elektromechanickým zariadením, drogériách a obchodoch s kuchynskými prístrojmi. Ostré škrabky sú dostupné v predajniach pre domácich majstrov, so stavebným náradím a potrebami pre maliarov. Čistiaca škrabka 46

47 ČISTENIE A BEŽNÁ ÚDRŽBA Čistiaci prostriedok nikdy neaplikujte na horúcu platničku. Čistiaci prostriedok nechajte najskôr zaschnúť a potom ho zotrite vlhkou handričkou. Všetky zvyšky čistiacich prostriedkov je potrebné zotrieť vlhkou handričkou skôr, než budete platničku opäť zahrievať, inak majú leptavé účinky. Nedodržaním pokynov pre údržbu sklokeramickej dosky strácate práva plynúce zo záruky! Pozor! Ak nemôžete z akéhokoľvek dôvodu ovládať zapnutú dosku, vypnite hlavný spínač alebo vyskrutkujte poistku a zavolajte Oddelenie starostlivosti o zákazníkov. Pozor! Ak sa na povrchu sklokeramickej dosky objavia praskliny alebo trhliny, ihneď ju odpojte od zdroja napätia (vypnutím poistky alebo vytiahnutím zástrčky zo zásuvky) a zavolajte Oddelenie starostlivosti o zákazníkov. 47
