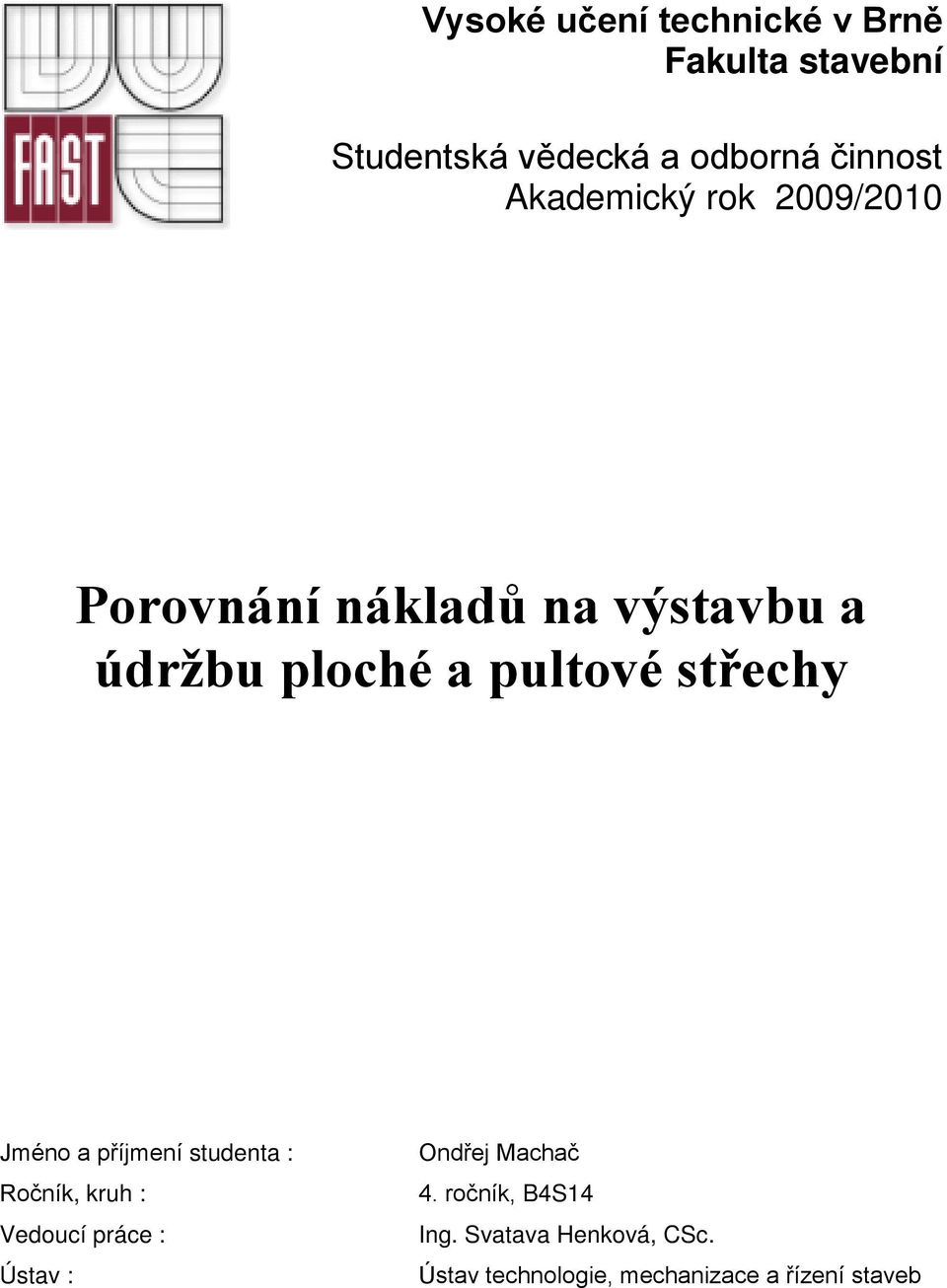

1 Vysoké učení technické v Brně Fakulta stavební Studentská vědecká a odborná činnost Akademický rok 2009/2010 Porovnání nákladů na výstavbu a údržbu ploché a pultové střechy Jméno a příjmení studenta : Ročník, kruh : Vedoucí práce : Ústav : Ondřej Machač 4. ročník, B4S14 ng. Svatava Henková, CSc. Ústav technologie, mechanizace a řízení staveb

2 Úvod Tato práce si klade za cíl porovnat dva odlišné způsoby zastřešení jednoho objektu a má názorně ukázat výhody i nevýhody jednotlivých variant. V první variantě se jedná o plochou střechu, která byla navržena architektem, v druhé variantě se jedná o střechu pultovou. Tento variantní návrh odstraňuje část nevýhod plochých střech s maximálním důrazem na zachování původního záměru architekta. Např. z hlediska technologického se jedná o jednodušší variantu už jen tím, že je vypuštěn mokrý proces, čímž je celá stavba značně urychlena. Z hlediska údržby je toto řešení také nepochybně vhodnější jelikož je téměř bezúdržbové. Dále dojde k odstranění problematických míst v okolí atiky, kde dochází nejčastěji k poruchám u plochých střech. 2/17

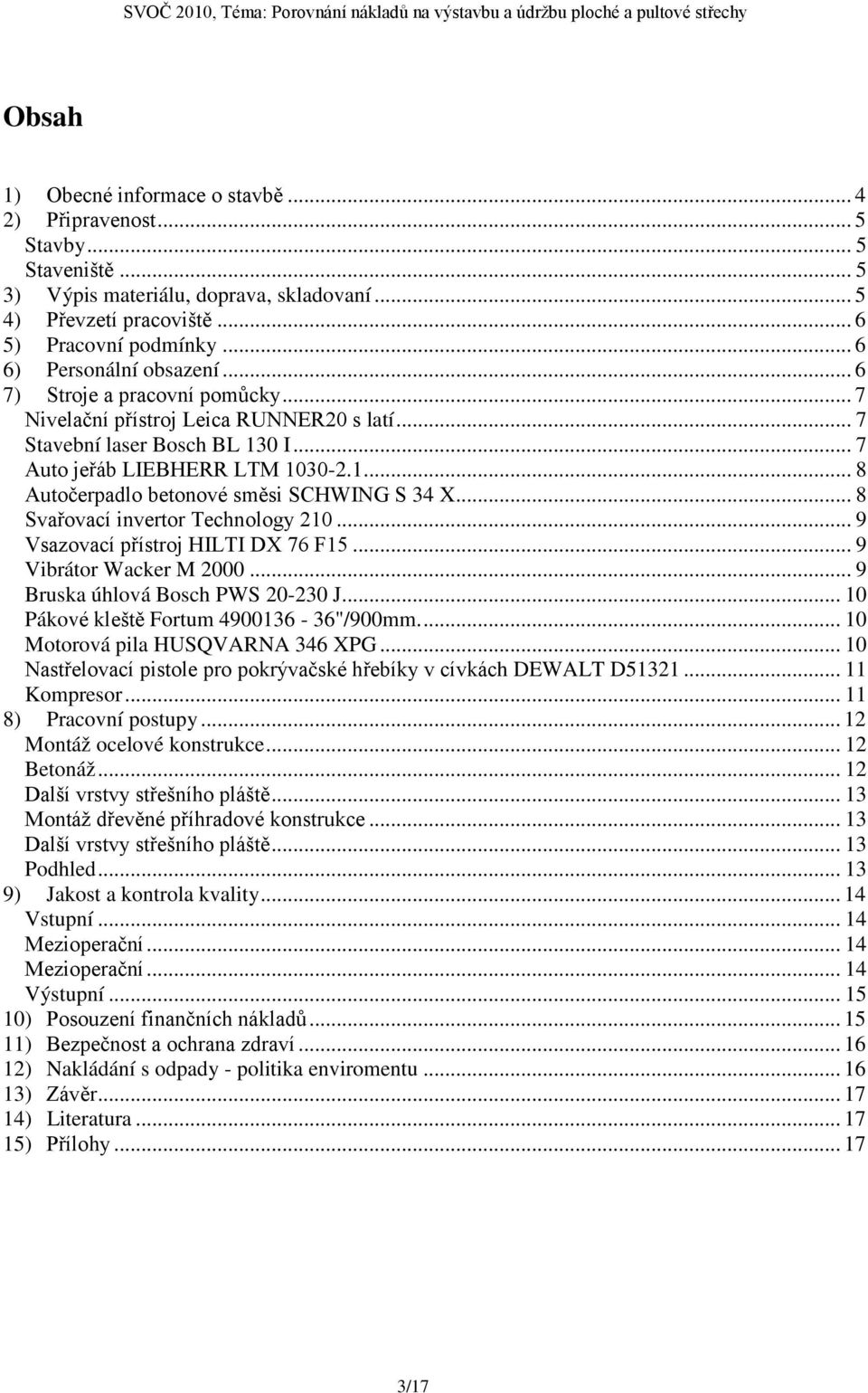

3 Obsah 1) Obecné informace o stavbě ) Připravenost... 5 Stavby... 5 Staveniště ) Výpis materiálu, doprava, skladovaní ) Převzetí pracoviště ) Pracovní podmínky ) Personální obsazení ) Stroje a pracovní pomůcky... 7 Nivelační přístroj Leica RUNNER20 s latí... 7 Stavební laser Bosch BL Auto jeřáb LEBHERR LTM Autočerpadlo betonové směsi SCHWNG S 34 X... 8 Svařovací invertor Technology Vsazovací přístroj HLT DX 76 F Vibrátor Wacker M Bruska úhlová Bosch PWS J Pákové kleště Fortum "/900mm Motorová pila HUSQVARNA 346 XPG Nastřelovací pistole pro pokrývačské hřebíky v cívkách DEWALT D Kompresor ) Pracovní postupy Montáž ocelové konstrukce Betonáž Další vrstvy střešního pláště Montáž dřevěné příhradové konstrukce Další vrstvy střešního pláště Podhled ) Jakost a kontrola kvality Vstupní Mezioperační Mezioperační Výstupní ) Posouzení finančních nákladů ) Bezpečnost a ochrana zdraví ) Nakládání s odpady - politika enviromentu ) Závěr ) Literatura ) Přílohy /17

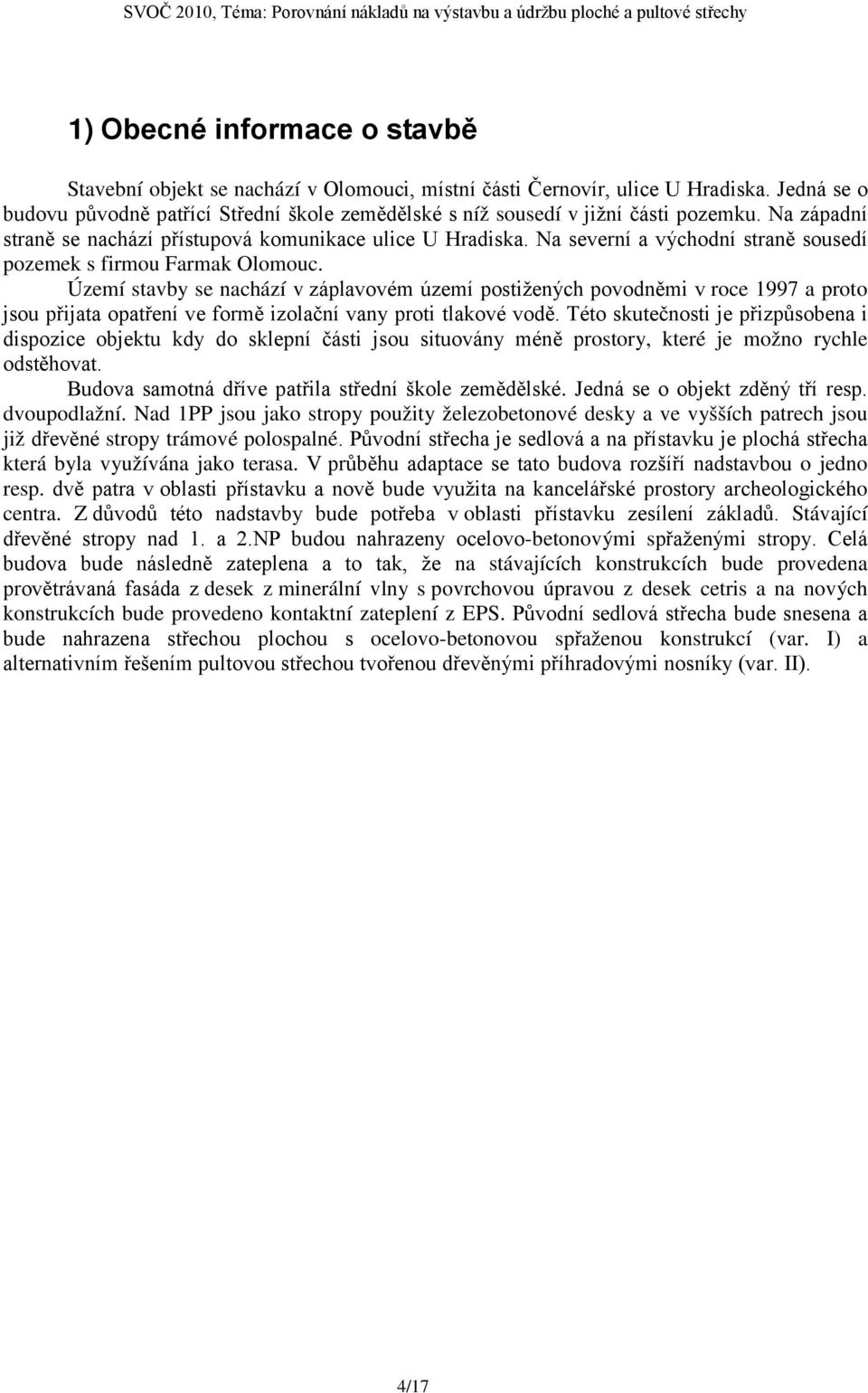

4 1) Obecné informace o stavbě Stavební objekt se nachází v Olomouci, místní části Černovír, ulice U Hradiska. Jedná se o budovu původně patřící Střední škole zemědělské s níž sousedí v jižní části pozemku. Na západní straně se nachází přístupová komunikace ulice U Hradiska. Na severní a východní straně sousedí pozemek s firmou Farmak Olomouc. Území stavby se nachází v záplavovém území postižených povodněmi v roce 1997 a proto jsou přijata opatření ve formě izolační vany proti tlakové vodě. Této skutečnosti je přizpůsobena i dispozice objektu kdy do sklepní části jsou situovány méně prostory, které je možno rychle odstěhovat. Budova samotná dříve patřila střední škole zemědělské. Jedná se o objekt zděný tří resp. dvoupodlažní. Nad 1PP jsou jako stropy použity železobetonové desky a ve vyšších patrech jsou již dřevěné stropy trámové polospalné. Původní střecha je sedlová a na přístavku je plochá střecha která byla využívána jako terasa. V průběhu adaptace se tato budova rozšíří nadstavbou o jedno resp. dvě patra v oblasti přístavku a nově bude využita na kancelářské prostory archeologického centra. Z důvodů této nadstavby bude potřeba v oblasti přístavku zesílení základů. Stávající dřevěné stropy nad 1. a 2.NP budou nahrazeny ocelovo-betonovými spřaženými stropy. Celá budova bude následně zateplena a to tak, že na stávajících konstrukcích bude provedena provětrávaná fasáda z desek z minerální vlny s povrchovou úpravou z desek cetris a na nových konstrukcích bude provedeno kontaktní zateplení z EPS. Původní sedlová střecha bude snesena a bude nahrazena střechou plochou s ocelovo-betonovou spřaženou konstrukcí (var. ) a alternativním řešením pultovou střechou tvořenou dřevěnými příhradovými nosníky (var. ). 4/17

5 2) Připravenost Stavby Předpokládáme, že po obvodu budovy bude lešení ze kterého bude částečně montáž vlastní střešní konstrukce. Toto lešení bude použito např. i pro výměnu výplní otvorů a pro provedení obou typu fasád a jiné práce. Veškeré předchozí práce budou provedeny v kvalitě určené pracovními postupy pro zmínění konstrukce. Var. Jsou dozděny všechny nosné konstrukce až po ztužující žb věnec. Který se na středních zdech nachází v místě uložení profilů, ve kterém budou osazeny ocelové plotny na které budou následně osazovány válcované nosníky. Na obvodových zdech je jím ukončena atika. Po obvody tedy přepokládáme vynechání kapes pro osazení profilů. Var. Jsou dozděny všechny nosné konstrukce až po ztužující žb věnec na který budeme ukládat příhradové vazníky. V žb věnci jsou usazeny kotevní šrouby na které budeme nosníky kotvit. Dále jsou vyzděny štítové stěny. Staveniště Staveniště oproti předchozím etapám nedozná žádný podstatných změn, předpokládá se: Přípojka na pitnou vodu a elektrickou energii Zázemí pro pracovníky a kancelář stavbyvedoucího, hygienické zázemí Zpevněné komunikační plochy pro pohyb autojeřábu a mobilního čerpadla betonu Potřebné skladovací plochy ( uzavíratelné sklady, skládky materiálu) 3) Výpis materiálu, doprava, skladovaní Var. Beton C20/25 11,2m3 Trapézový plech 404,3m2 Kari síť 1,4t profily č.36 2,02t profily č.22 8,02t profily č.12 0,34t Parozábrana 444,2m2 Kompl. izolační dílce 351,5m2 Hydroizolace 444,2m2 Oplechování 126,9m2 Var. Dřevěné příhradové vazníky 492,2m2 OSB desky 67,9m2 Latě 178,2m2 Krytina 395,2m2 Hyroizolace 395,2m2 Parozábrana 346,2m2 Minerální vlna 346,2m2 Tepelná izolace 346,2m2 Oplechování 44,1m2 Materiál bude skladován na skládkách a v uzavíratelných skladech. 5/17

6 4) Převzetí pracoviště Převzetí pracoviště proběhne za účasti stavbyvedoucího a dodavatelů předchozích etap stavby a dodavatele etapy zastřešení. O převzetí bude udělán zápis do SD. Předány budou klíče od staveniště popř. buněk. Všichni pracovníci musí projít vstupním školením BOZP, které provede pracovní bezpečnostního managementu generálního dodavatele nebo třetí strana. Stavby vedoucí seznámí pracovníky se specifickými riziky konkrétního pracoviště. 5) Pracovní podmínky Var. Vzhledem k tomu, že součástí této etapy je mokrý proces, je potřeba zajistit podmínky por betonáž. Tzn. že by neměla klesnout pod 5 C, což by vzhledem k termínu výstavby této etapy neměl být problém, v zimních měsících by však bylo potřeba přijmout opaření pro ochránění čerstvého betonu. Např. prohříváním směsi, ohřátou záměsovou vodou, větším množstvím cementu, použitím cementu s vyšším hydratačním teplem např. CEM 42,5R s vysokou počáteční pevností. Našeho případu se bude týkat ošetření čerstvého betonu nátěrem, zamezujícím jeho nadměrnému vysoušení např. nátěrem Antisol. Var. Vzhledem k tomu, že součástí této etapy není mokrý proces, není třeba přijímat zvláštní opatření. 6) Personální obsazení Pracovní čety: Var. Vedoucí čety Zedník Svářeč zolatér Klempíř Celkem 1x 4x 4x 3x 2x 14 pracovníků Var. Vedoucí čety Tesař zolatér Klempíř Celkem 1x 4x 2x 2x 9 pracovníků Ochranné pomůcky osobní ochrany: Všichni pracovníci musejí nosit helmu, používat rukavice (pokud to prováděná činnost umožňuje), dále jsou všichni povinni nosit pracovní obuv se zpevněnou špičkou a tvrdou podrážkou. Pracovní oděv je individuální dle pracovního zařazení. Kromě těchto ochranných pomůcek všeobecného charakteru musejí pracovníci používat pomůcky, které vyžaduje jejich činnost, např. svářečské brýle, svářečské rukavice apod.. 6/17

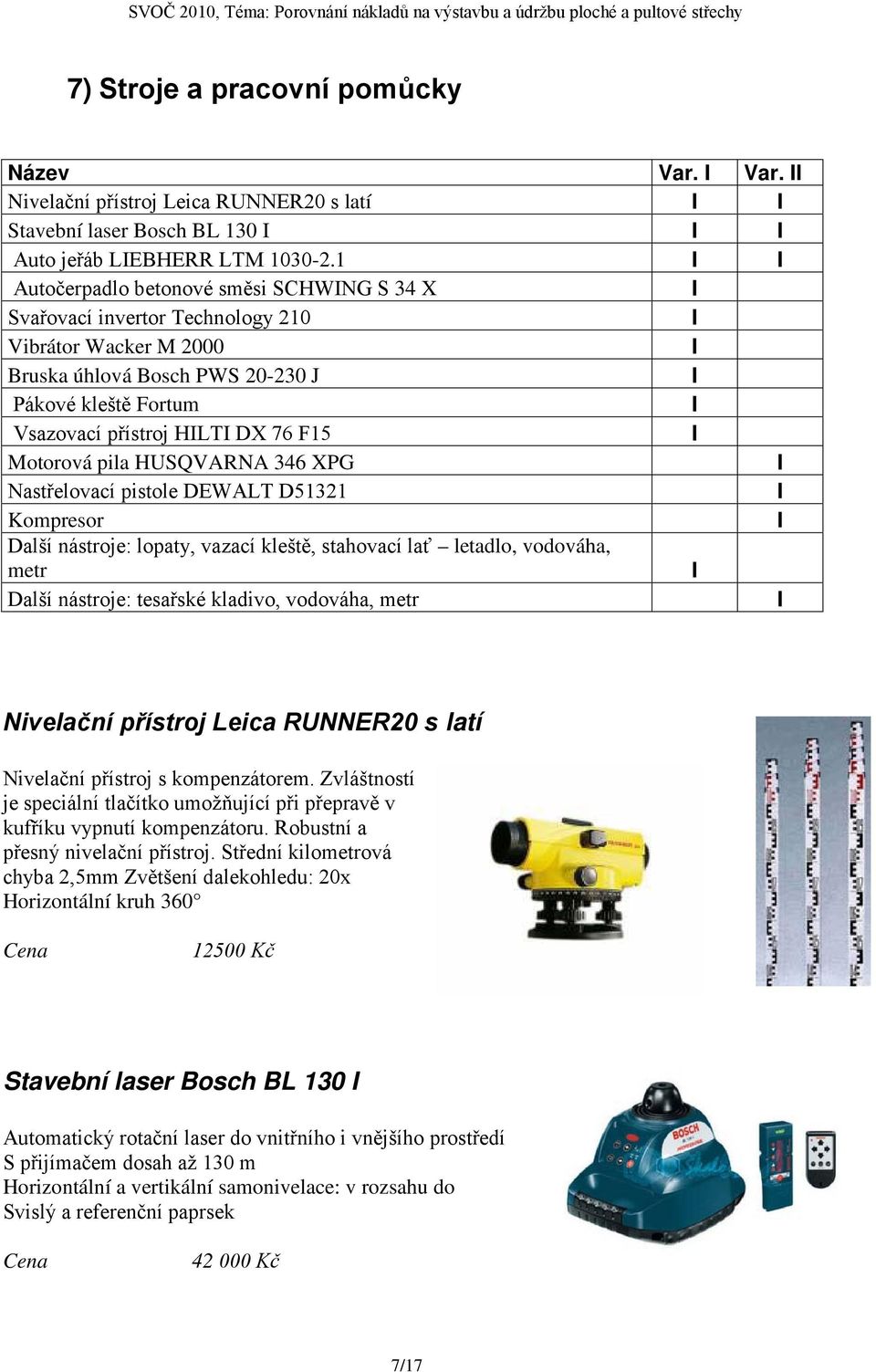

7 7) Stroje a pracovní pomůcky Název Var. Var. Nivelační přístroj Leica RUNNER20 s latí Stavební laser Bosch BL 130 Auto jeřáb LEBHERR LTM Autočerpadlo betonové směsi SCHWNG S 34 X Svařovací invertor Technology 210 Vibrátor Wacker M 2000 Bruska úhlová Bosch PWS J Pákové kleště Fortum Vsazovací přístroj HLT DX 76 F15 Motorová pila HUSQVARNA 346 XPG Nastřelovací pistole DEWALT D51321 Kompresor Další nástroje: lopaty, vazací kleště, stahovací lať letadlo, vodováha, metr Další nástroje: tesařské kladivo, vodováha, metr Nivelační přístroj Leica RUNNER20 s latí Nivelační přístroj s kompenzátorem. Zvláštností je speciální tlačítko umožňující při přepravě v kufříku vypnutí kompenzátoru. Robustní a přesný nivelační přístroj. Střední kilometrová chyba 2,5mm Zvětšení dalekohledu: 20x Horizontální kruh Kč Stavební laser Bosch BL 130 Automatický rotační laser do vnitřního i vnějšího prostředí S přijímačem dosah až 130 m Horizontální a vertikální samonivelace: v rozsahu do Svislý a referenční paprsek Kč 7/17

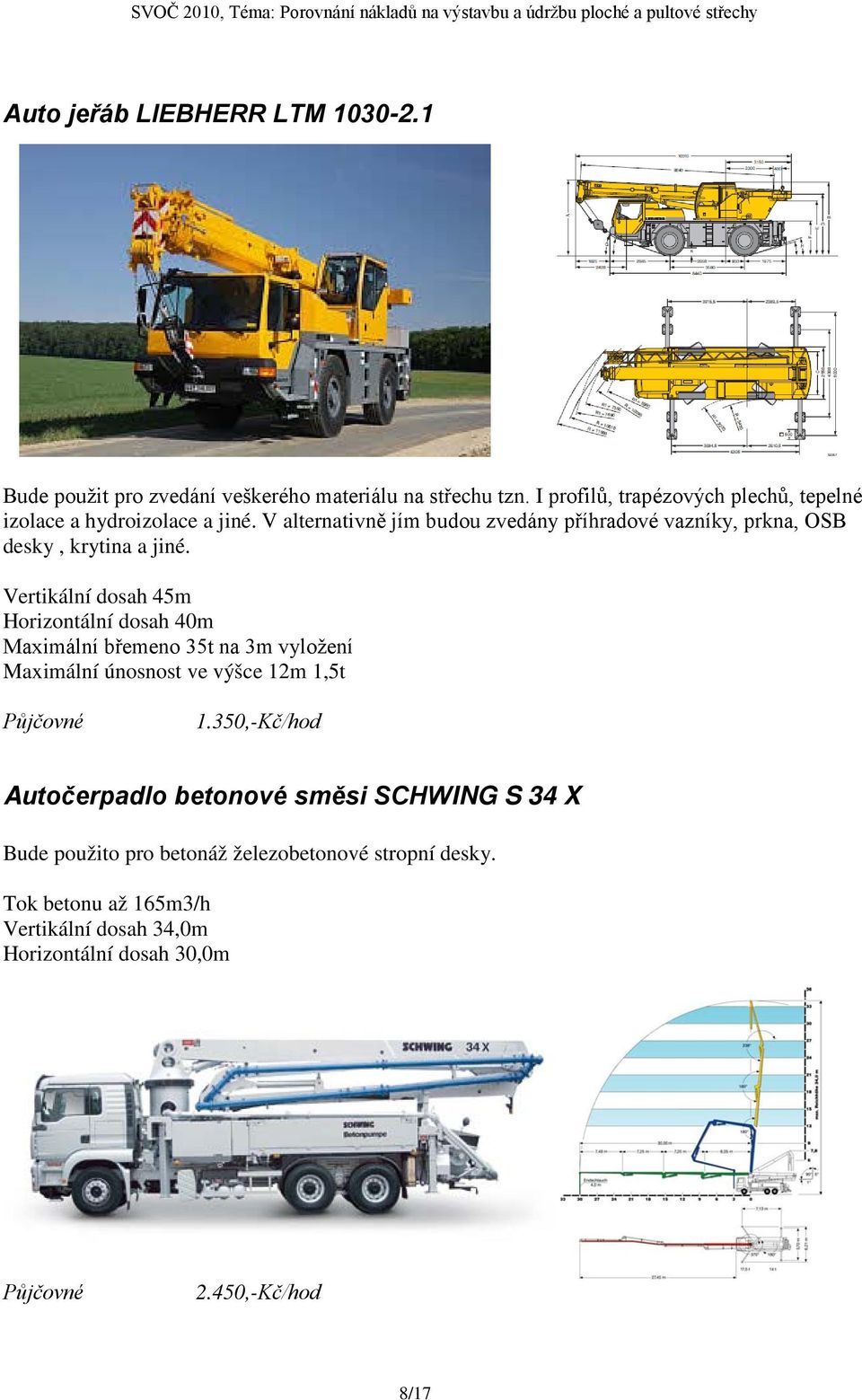

8 Auto jeřáb LEBHERR LTM Bude použit pro zvedání veškerého materiálu na střechu tzn. profilů, trapézových plechů, tepelné izolace a hydroizolace a jiné. V alternativně jím budou zvedány příhradové vazníky, prkna, OSB desky, krytina a jiné. Vertikální dosah 45m Horizontální dosah 40m Maximální břemeno 35t na 3m vyložení Maximální únosnost ve výšce 12m 1,5t Půjčovné 1.350,-Kč/hod Autočerpadlo betonové směsi SCHWNG S 34 X Bude použito pro betonáž železobetonové stropní desky. Tok betonu až 165m3/h Vertikální dosah 34,0m Horizontální dosah 30,0m Půjčovné 2.450,-Kč/hod 8/17

9 Svařovací invertor Technology 210 Pro svařování MMA a TG Elektrody: Rutil-Basické-Nerez Velmi stabilní svařovací proud při kolísání napájecího napětí Technické parametry: Napětí Příkon při 60%/max. Napájecí proud při 60%/max. Jištění min. Napětí naprázdno Svařovací proud 230 V 3,7/6 kw 24/37 A 25 A max. 85 V A Kč Vsazovací přístroj HLT DX 76 F15 Vsazovací přistroj HLT použijeme pro spřažení železobetonové desky s profily a to za pomoci kotev HLTY. Jako spotřební materiál požíváme hřeby a nábojky od výrobce. Na každou kotvu potřebujeme dva hřeby a tedy i dvě nábojky. Hřeby jsou dodávány kusově a nábojky v pásech. půjčovné Pistole 498,00 Kč/hod Hlavice 95,00 Kč/hod Vibrátor Wacker M 2000 Ponorný vibrátor s ohebnou hřídelí. Bude použit pro zhutnění železobetonové stropní desky. Parametry: Výkon motoru 1,5 kw Počet otáček min Kč (včetně hřídele a vibrační hlavy) 9/17

10 Bruska úhlová Bosch PWS J Bude použita pro úpravu trapézových plechů na požadovaný rozměr. Technické údaje: Jmenovitý příkon: 2000 W Volnoběžné otáčky: min-1 Výstupní výkon: 1250 W Průměr kotouče: 230 mm Kč Pákové kleště Fortum "/900mm. Pákové kleště Fortum z chrom-vanadové oceli Kč Motorová pila HUSQVARNA 346 XPG Profesionální motorová pila bude použita pro veškeré úpravy řeziva a OSB desek. Parametry: Výkon: 2,5 / 3,4 kw/hp Objem válce: 45,0 cm3 Délka lišty: cm Hmotnost: 4,9 kg Kč 10/17

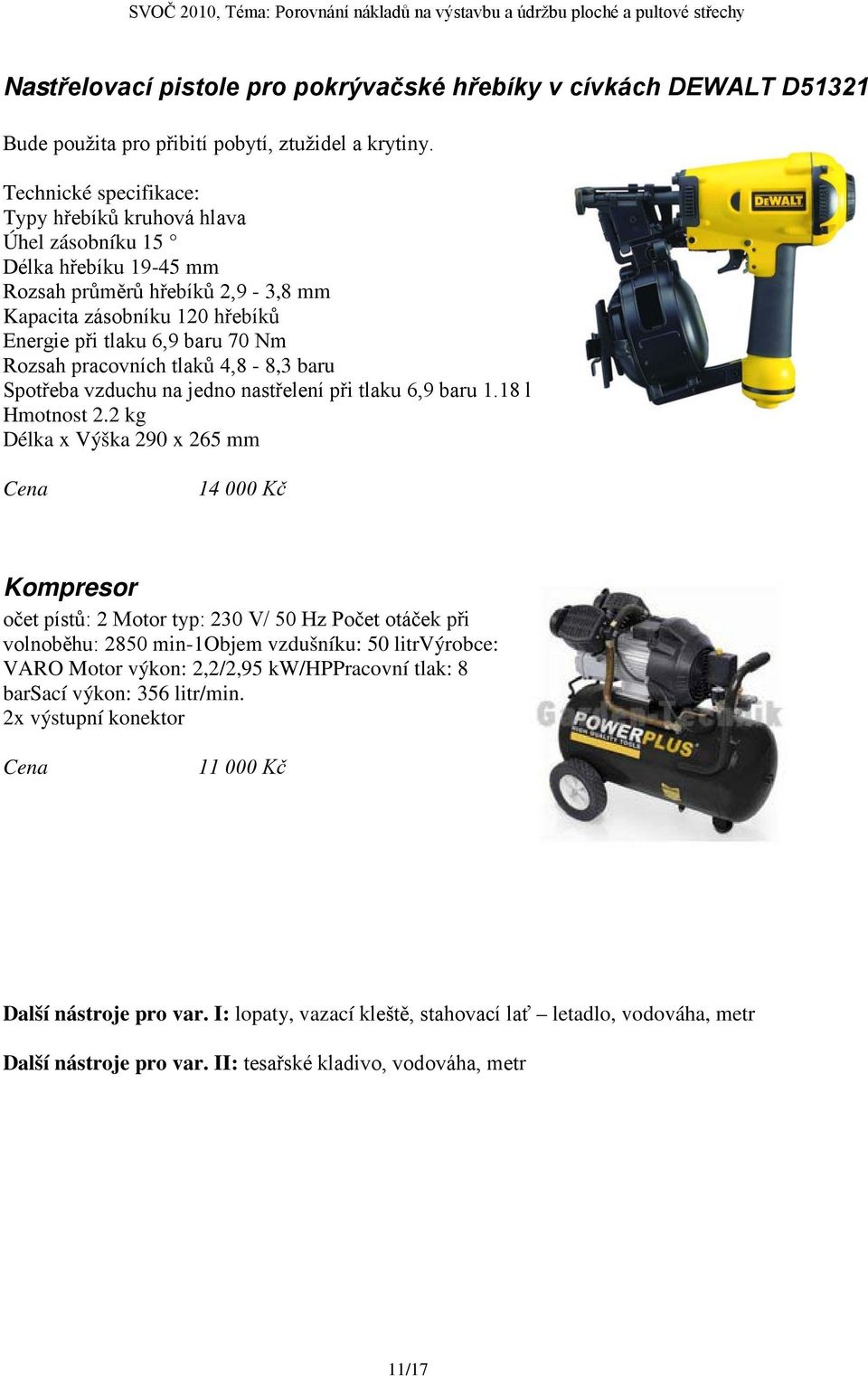

11 Nastřelovací pistole pro pokrývačské hřebíky v cívkách DEWALT D51321 Bude použita pro přibití pobytí, ztužidel a krytiny. Technické specifikace: Typy hřebíků kruhová hlava Úhel zásobníku 15 Délka hřebíku mm Rozsah průměrů hřebíků 2,9-3,8 mm Kapacita zásobníku 120 hřebíků Energie při tlaku 6,9 baru 70 Nm Rozsah pracovních tlaků 4,8-8,3 baru Spotřeba vzduchu na jedno nastřelení při tlaku 6,9 baru 1.18 l Hmotnost 2.2 kg Délka x Výška 290 x 265 mm Kč Kompresor očet pístů: 2 Motor typ: 230 V/ 50 Hz Počet otáček při volnoběhu: 2850 min-1objem vzdušníku: 50 litrvýrobce: VARO Motor výkon: 2,2/2,95 kw/hppracovní tlak: 8 barsací výkon: 356 litr/min. 2x výstupní konektor Kč Další nástroje pro var. : lopaty, vazací kleště, stahovací lať letadlo, vodováha, metr Další nástroje pro var. : tesařské kladivo, vodováha, metr 11/17

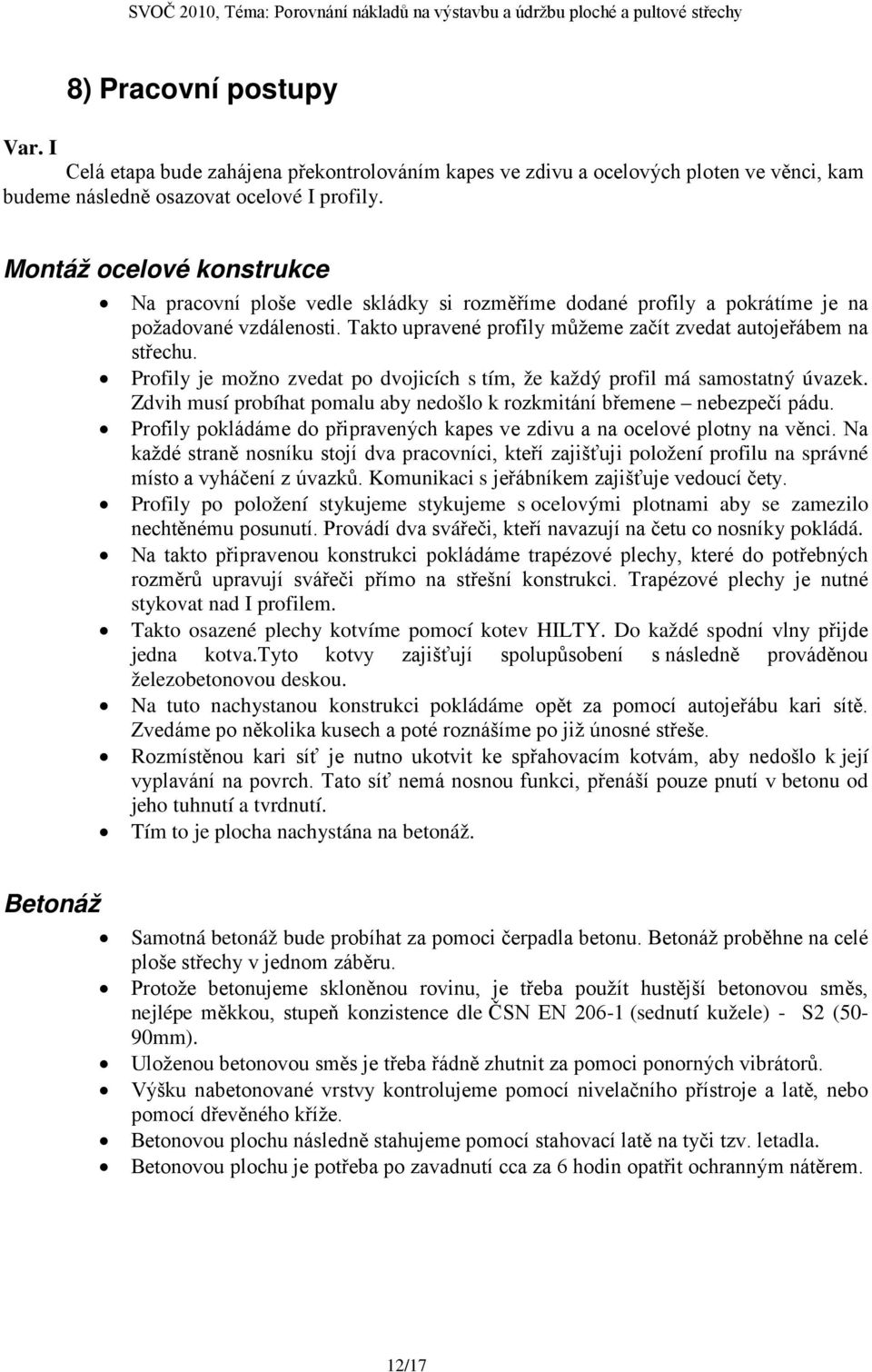

12 8) Pracovní postupy Var. Celá etapa bude zahájena překontrolováním kapes ve zdivu a ocelových ploten ve věnci, kam budeme následně osazovat ocelové profily. Montáž ocelové konstrukce Na pracovní ploše vedle skládky si rozměříme dodané profily a pokrátíme je na požadované vzdálenosti. Takto upravené profily můžeme začít zvedat autojeřábem na střechu. Profily je možno zvedat po dvojicích s tím, že každý profil má samostatný úvazek. Zdvih musí probíhat pomalu aby nedošlo k rozkmitání břemene nebezpečí pádu. Profily pokládáme do připravených kapes ve zdivu a na ocelové plotny na věnci. Na každé straně nosníku stojí dva pracovníci, kteří zajišťuji položení profilu na správné místo a vyháčení z úvazků. Komunikaci s jeřábníkem zajišťuje vedoucí čety. Profily po položení stykujeme stykujeme s ocelovými plotnami aby se zamezilo nechtěnému posunutí. Provádí dva svářeči, kteří navazují na četu co nosníky pokládá. Na takto připravenou konstrukci pokládáme trapézové plechy, které do potřebných rozměrů upravují svářeči přímo na střešní konstrukci. Trapézové plechy je nutné stykovat nad profilem. Takto osazené plechy kotvíme pomocí kotev HLTY. Do každé spodní vlny přijde jedna kotva.tyto kotvy zajišťují spolupůsobení s následně prováděnou železobetonovou deskou. Na tuto nachystanou konstrukci pokládáme opět za pomocí autojeřábu kari sítě. Zvedáme po několika kusech a poté roznášíme po již únosné střeše. Rozmístěnou kari síť je nutno ukotvit ke spřahovacím kotvám, aby nedošlo k její vyplavání na povrch. Tato síť nemá nosnou funkci, přenáší pouze pnutí v betonu od jeho tuhnutí a tvrdnutí. Tím to je plocha nachystána na betonáž. Betonáž Samotná betonáž bude probíhat za pomoci čerpadla betonu. Betonáž proběhne na celé ploše střechy v jednom záběru. Protože betonujeme skloněnou rovinu, je třeba použít hustější betonovou směs, nejlépe měkkou, stupeň konzistence dle ČSN EN (sednutí kužele) - S2 (50-90mm). Uloženou betonovou směs je třeba řádně zhutnit za pomoci ponorných vibrátorů. Výšku nabetonované vrstvy kontrolujeme pomocí nivelačního přístroje a latě, nebo pomocí dřevěného kříže. Betonovou plochu následně stahujeme pomocí stahovací latě na tyči tzv. letadla. Betonovou plochu je potřeba po zavadnutí cca za 6 hodin opatřit ochranným nátěrem. 12/17

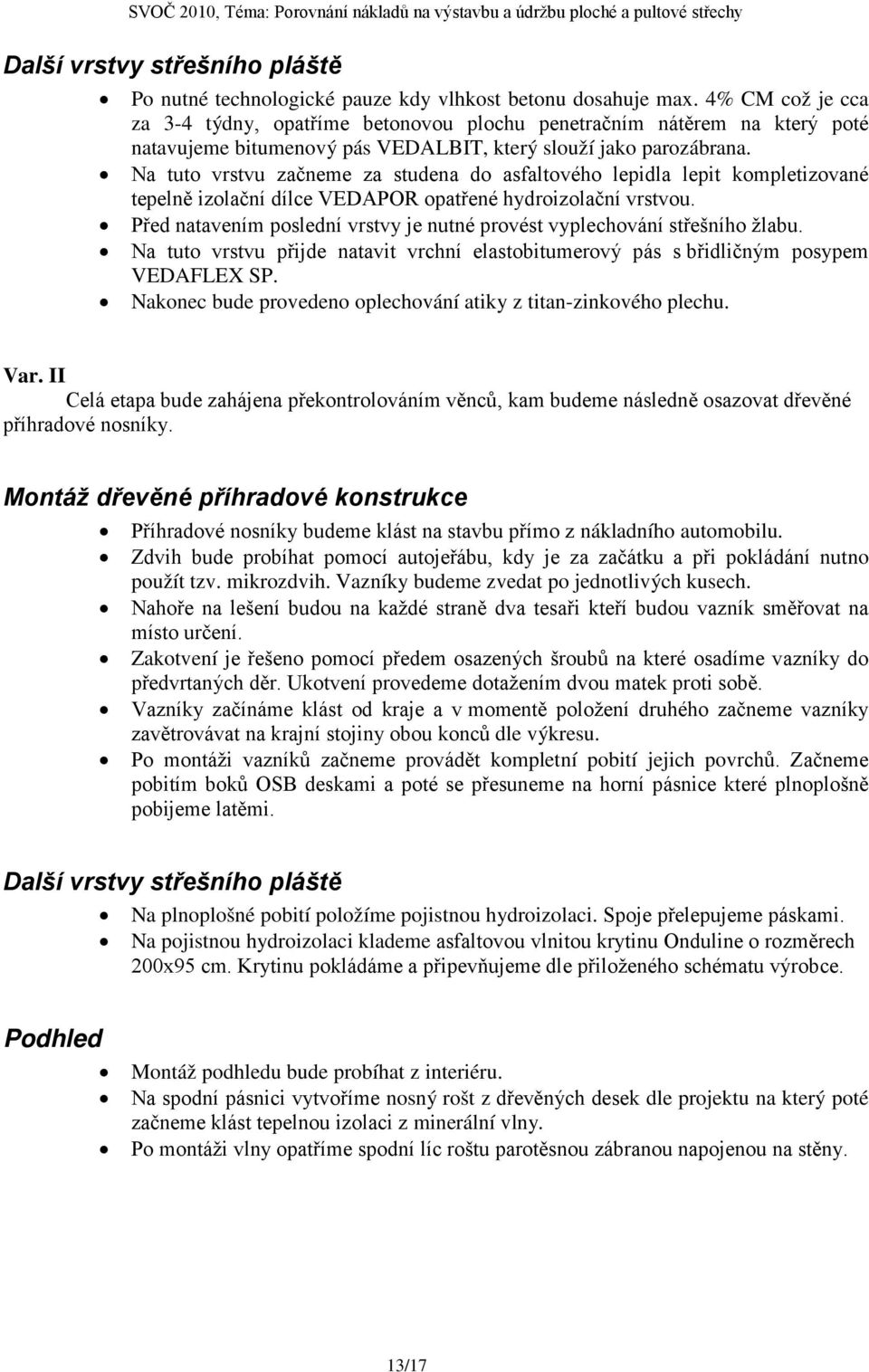

13 Další vrstvy střešního pláště Po nutné technologické pauze kdy vlhkost betonu dosahuje max. 4% CM což je cca za 3-4 týdny, opatříme betonovou plochu penetračním nátěrem na který poté natavujeme bitumenový pás VEDALBT, který slouží jako parozábrana. Na tuto vrstvu začneme za studena do asfaltového lepidla lepit kompletizované tepelně izolační dílce VEDAPOR opatřené hydroizolační vrstvou. Před natavením poslední vrstvy je nutné provést vyplechování střešního žlabu. Na tuto vrstvu přijde natavit vrchní elastobitumerový pás s břidličným posypem VEDAFLEX SP. Nakonec bude provedeno oplechování atiky z titan-zinkového plechu. Var. Celá etapa bude zahájena překontrolováním věnců, kam budeme následně osazovat dřevěné příhradové nosníky. Montáž dřevěné příhradové konstrukce Příhradové nosníky budeme klást na stavbu přímo z nákladního automobilu. Zdvih bude probíhat pomocí autojeřábu, kdy je za začátku a při pokládání nutno použít tzv. mikrozdvih. Vazníky budeme zvedat po jednotlivých kusech. Nahoře na lešení budou na každé straně dva tesaři kteří budou vazník směřovat na místo určení. Zakotvení je řešeno pomocí předem osazených šroubů na které osadíme vazníky do předvrtaných děr. Ukotvení provedeme dotažením dvou matek proti sobě. Vazníky začínáme klást od kraje a v momentě položení druhého začneme vazníky zavětrovávat na krajní stojiny obou konců dle výkresu. Po montáži vazníků začneme provádět kompletní pobití jejich povrchů. Začneme pobitím boků OSB deskami a poté se přesuneme na horní pásnice které plnoplošně pobijeme latěmi. Další vrstvy střešního pláště Na plnoplošné pobití položíme pojistnou hydroizolaci. Spoje přelepujeme páskami. Na pojistnou hydroizolaci klademe asfaltovou vlnitou krytinu Onduline o rozměrech 200x95 cm. Krytinu pokládáme a připevňujeme dle přiloženého schématu výrobce. Podhled Montáž podhledu bude probíhat z interiéru. Na spodní pásnici vytvoříme nosný rošt z dřevěných desek dle projektu na který poté začneme klást tepelnou izolaci z minerální vlny. Po montáži vlny opatříme spodní líc roštu parotěsnou zábranou napojenou na stěny. 13/17

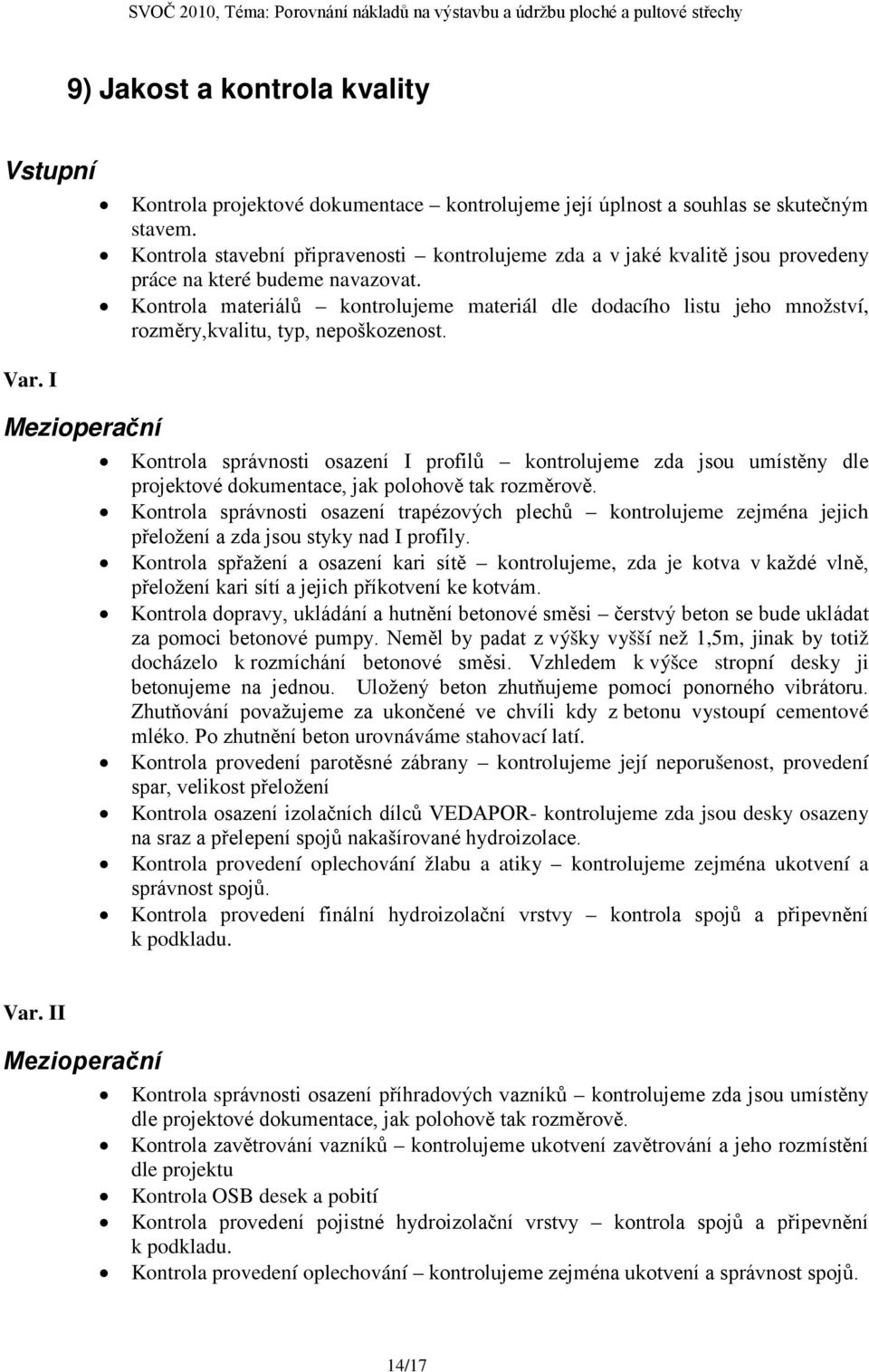

14 9) Jakost a kontrola kvality Vstupní Var. Mezioperační Kontrola projektové dokumentace kontrolujeme její úplnost a souhlas se skutečným stavem. Kontrola stavební připravenosti kontrolujeme zda a v jaké kvalitě jsou provedeny práce na které budeme navazovat. Kontrola materiálů kontrolujeme materiál dle dodacího listu jeho množství, rozměry,kvalitu, typ, nepoškozenost. Kontrola správnosti osazení profilů kontrolujeme zda jsou umístěny dle projektové dokumentace, jak polohově tak rozměrově. Kontrola správnosti osazení trapézových plechů kontrolujeme zejména jejich přeložení a zda jsou styky nad profily. Kontrola spřažení a osazení kari sítě kontrolujeme, zda je kotva v každé vlně, přeložení kari sítí a jejich příkotvení ke kotvám. Kontrola dopravy, ukládání a hutnění betonové směsi čerstvý beton se bude ukládat za pomoci betonové pumpy. Neměl by padat z výšky vyšší než 1,5m, jinak by totiž docházelo k rozmíchání betonové směsi. Vzhledem k výšce stropní desky ji betonujeme na jednou. Uložený beton zhutňujeme pomocí ponorného vibrátoru. Zhutňování považujeme za ukončené ve chvíli kdy z betonu vystoupí cementové mléko. Po zhutnění beton urovnáváme stahovací latí. Kontrola provedení parotěsné zábrany kontrolujeme její neporušenost, provedení spar, velikost přeložení Kontrola osazení izolačních dílců VEDAPOR- kontrolujeme zda jsou desky osazeny na sraz a přelepení spojů nakašírované hydroizolace. Kontrola provedení oplechování žlabu a atiky kontrolujeme zejména ukotvení a správnost spojů. Kontrola provedení finální hydroizolační vrstvy kontrola spojů a připevnění k podkladu. Var. Mezioperační Kontrola správnosti osazení příhradových vazníků kontrolujeme zda jsou umístěny dle projektové dokumentace, jak polohově tak rozměrově. Kontrola zavětrování vazníků kontrolujeme ukotvení zavětrování a jeho rozmístění dle projektu Kontrola OSB desek a pobití Kontrola provedení pojistné hydroizolační vrstvy kontrola spojů a připevnění k podkladu. Kontrola provedení oplechování kontrolujeme zejména ukotvení a správnost spojů. 14/17

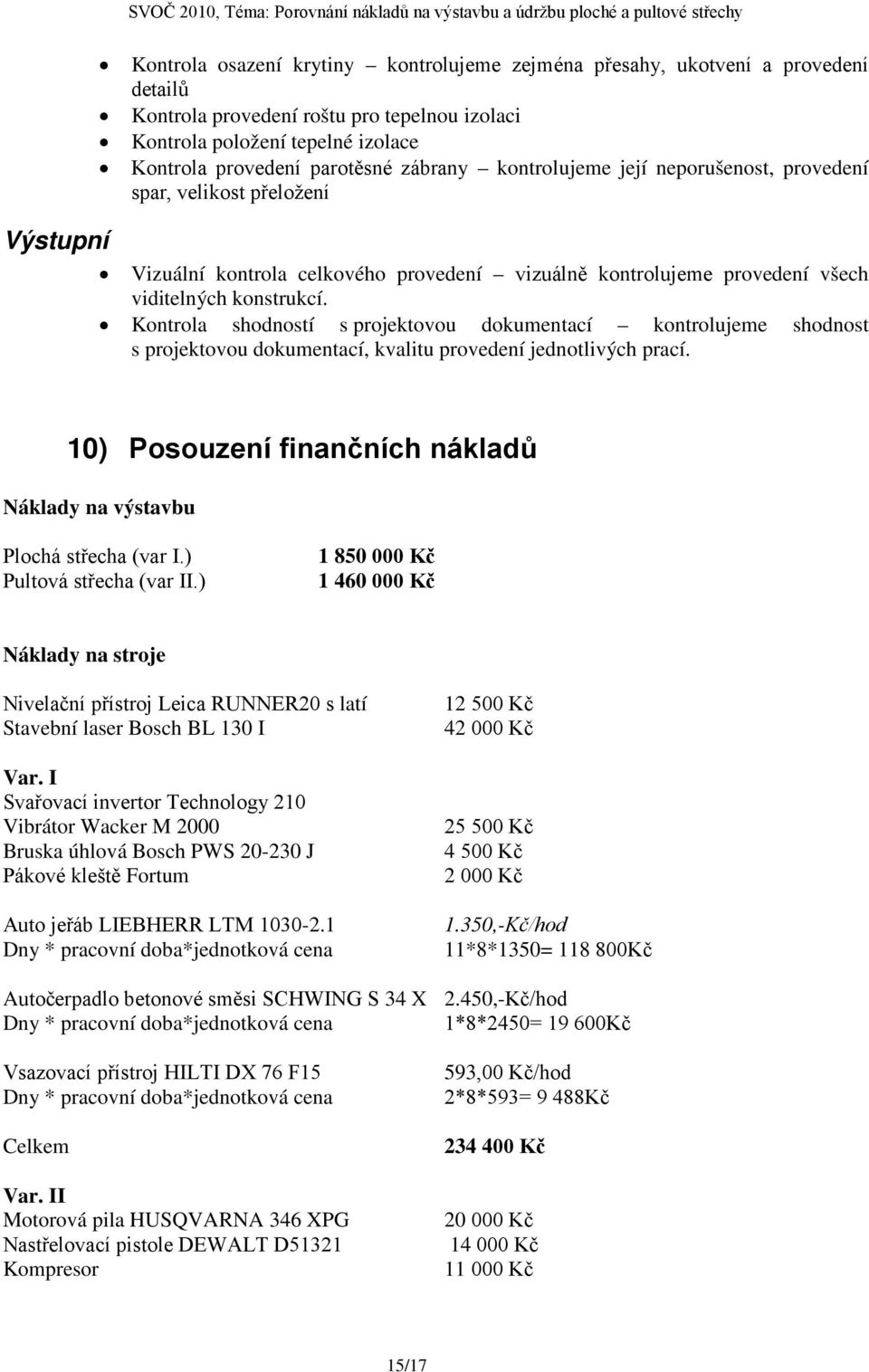

15 Výstupní Kontrola osazení krytiny kontrolujeme zejména přesahy, ukotvení a provedení detailů Kontrola provedení roštu pro tepelnou izolaci Kontrola položení tepelné izolace Kontrola provedení parotěsné zábrany kontrolujeme její neporušenost, provedení spar, velikost přeložení Vizuální kontrola celkového provedení vizuálně kontrolujeme provedení všech viditelných konstrukcí. Kontrola shodností s projektovou dokumentací kontrolujeme shodnost s projektovou dokumentací, kvalitu provedení jednotlivých prací. 10) Posouzení finančních nákladů Náklady na výstavbu Plochá střecha (var.) Pultová střecha (var.) Kč Kč Náklady na stroje Nivelační přístroj Leica RUNNER20 s latí Stavební laser Bosch BL 130 Var. Svařovací invertor Technology 210 Vibrátor Wacker M 2000 Bruska úhlová Bosch PWS J Pákové kleště Fortum Auto jeřáb LEBHERR LTM Dny * pracovní doba*jednotková cena Kč Kč Kč Kč Kč 1.350,-Kč/hod 11*8*1350= Kč Autočerpadlo betonové směsi SCHWNG S 34 X 2.450,-Kč/hod Dny * pracovní doba*jednotková cena 1*8*2450= Kč Vsazovací přístroj HLT DX 76 F15 Dny * pracovní doba*jednotková cena Celkem Var. Motorová pila HUSQVARNA 346 XPG Nastřelovací pistole DEWALT D51321 Kompresor 593,00 Kč/hod 2*8*593= 9 488Kč Kč Kč Kč Kč 15/17

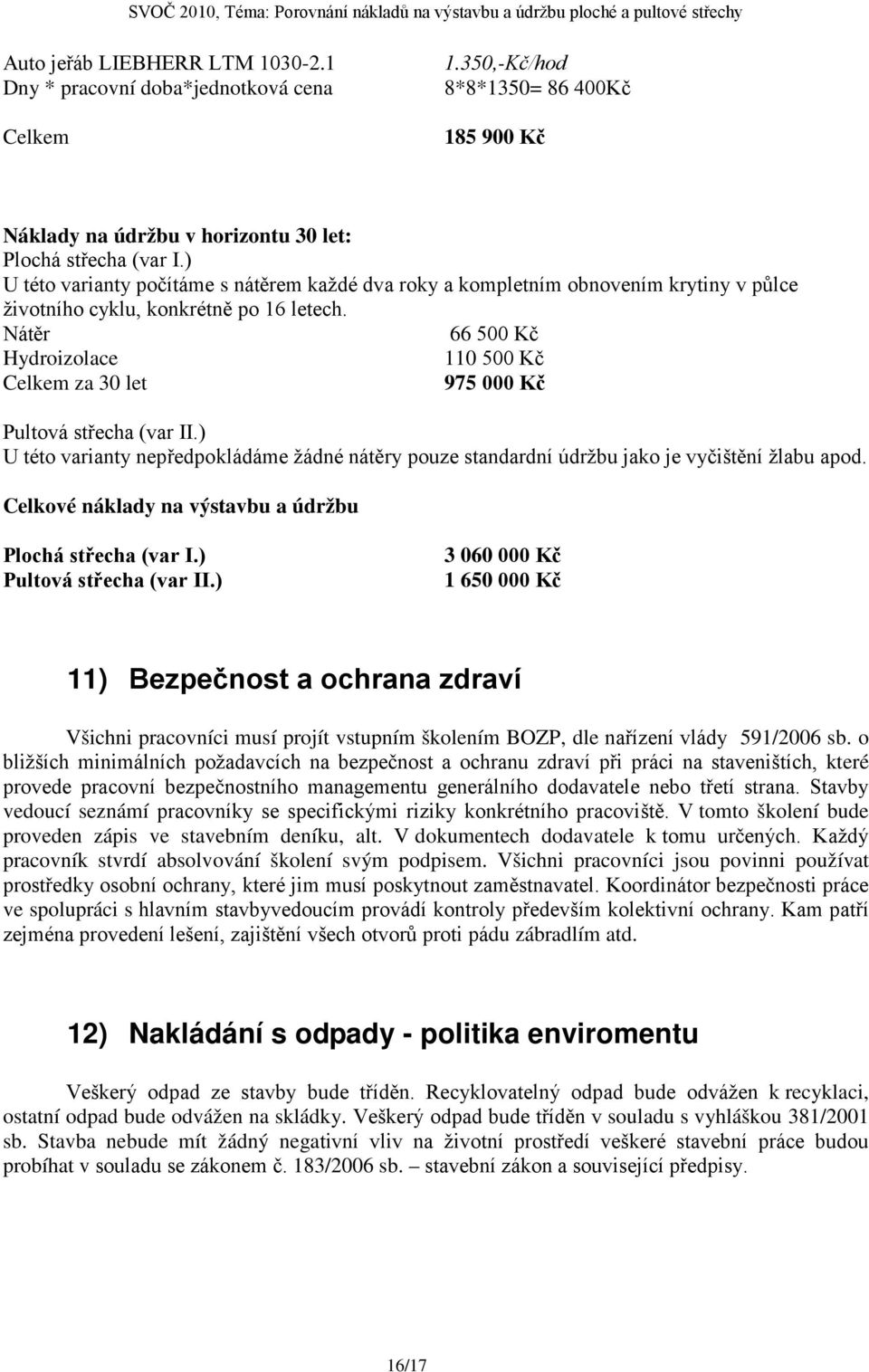

16 Auto jeřáb LEBHERR LTM Dny * pracovní doba*jednotková cena Celkem 1.350,-Kč/hod 8*8*1350= Kč Kč Náklady na údržbu v horizontu 30 let: Plochá střecha (var.) U této varianty počítáme s nátěrem každé dva roky a kompletním obnovením krytiny v půlce životního cyklu, konkrétně po 16 letech. Nátěr Kč Hydroizolace Kč Celkem za 30 let Kč Pultová střecha (var.) U této varianty nepředpokládáme žádné nátěry pouze standardní údržbu jako je vyčištění žlabu apod. Celkové náklady na výstavbu a údržbu Plochá střecha (var.) Pultová střecha (var.) Kč Kč 11) Bezpečnost a ochrana zdraví Všichni pracovníci musí projít vstupním školením BOZP, dle nařízení vlády 591/2006 sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích, které provede pracovní bezpečnostního managementu generálního dodavatele nebo třetí strana. Stavby vedoucí seznámí pracovníky se specifickými riziky konkrétního pracoviště. V tomto školení bude proveden zápis ve stavebním deníku, alt. V dokumentech dodavatele k tomu určených. Každý pracovník stvrdí absolvování školení svým podpisem. Všichni pracovníci jsou povinni používat prostředky osobní ochrany, které jim musí poskytnout zaměstnavatel. Koordinátor bezpečnosti práce ve spolupráci s hlavním stavbyvedoucím provádí kontroly především kolektivní ochrany. Kam patří zejména provedení lešení, zajištění všech otvorů proti pádu zábradlím atd. 12) Nakládání s odpady - politika enviromentu Veškerý odpad ze stavby bude tříděn. Recyklovatelný odpad bude odvážen k recyklaci, ostatní odpad bude odvážen na skládky. Veškerý odpad bude tříděn v souladu s vyhláškou 381/2001 sb. Stavba nebude mít žádný negativní vliv na životní prostředí veškeré stavební práce budou probíhat v souladu se zákonem č. 183/2006 sb. stavební zákon a související předpisy. 16/17

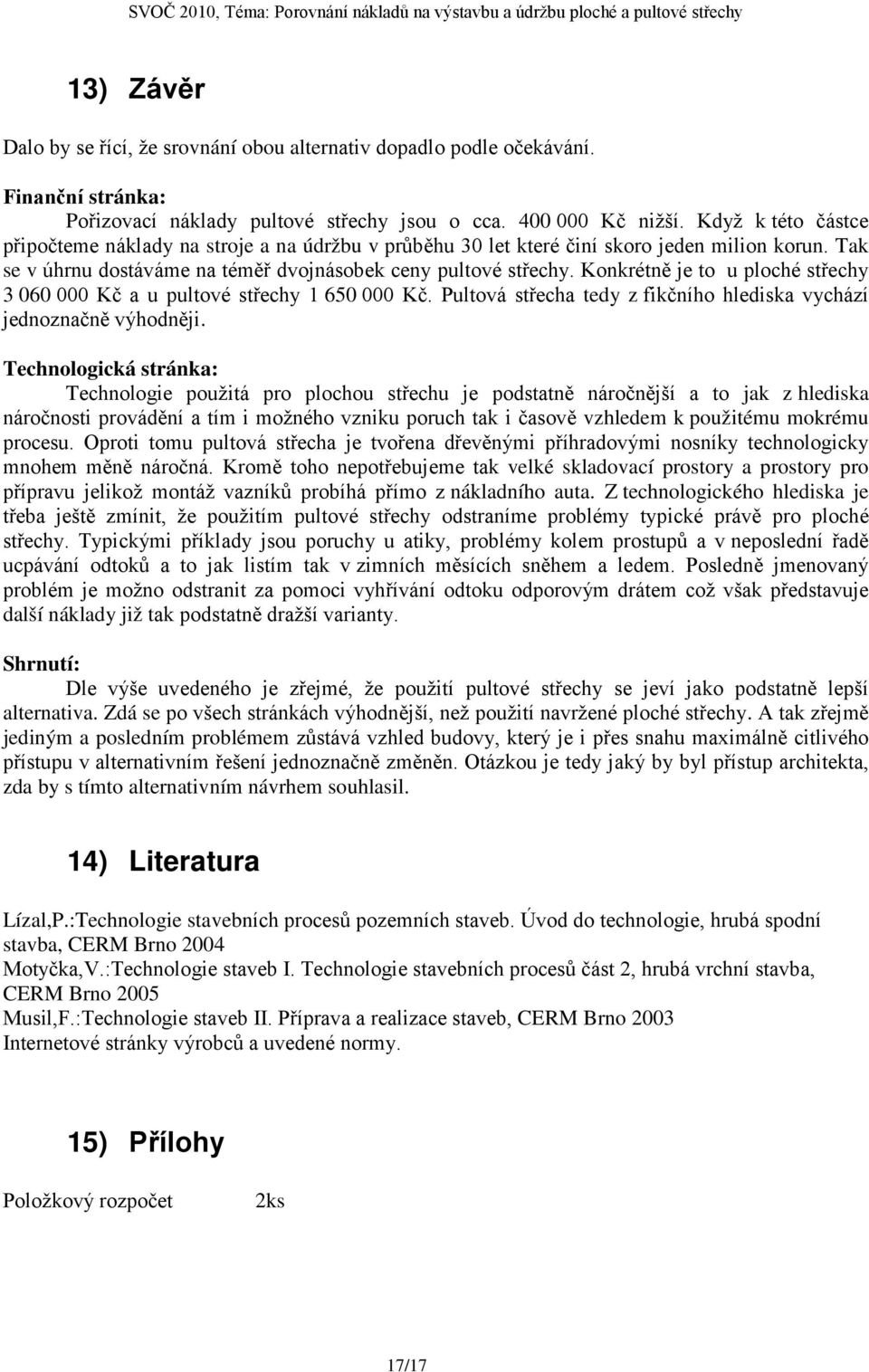

17 13) Závěr Dalo by se řící, že srovnání obou alternativ dopadlo podle očekávání. Finanční stránka: Pořizovací náklady pultové střechy jsou o cca Kč nižší. Když k této částce připočteme náklady na stroje a na údržbu v průběhu 30 let které činí skoro jeden milion korun. Tak se v úhrnu dostáváme na téměř dvojnásobek ceny pultové střechy. Konkrétně je to u ploché střechy Kč a u pultové střechy Kč. Pultová střecha tedy z fikčního hlediska vychází jednoznačně výhodněji. Technologická stránka: Technologie použitá pro plochou střechu je podstatně náročnější a to jak z hlediska náročnosti provádění a tím i možného vzniku poruch tak i časově vzhledem k použitému mokrému procesu. Oproti tomu pultová střecha je tvořena dřevěnými příhradovými nosníky technologicky mnohem měně náročná. Kromě toho nepotřebujeme tak velké skladovací prostory a prostory pro přípravu jelikož montáž vazníků probíhá přímo z nákladního auta. Z technologického hlediska je třeba ještě zmínit, že použitím pultové střechy odstraníme problémy typické právě pro ploché střechy. Typickými příklady jsou poruchy u atiky, problémy kolem prostupů a v neposlední řadě ucpávání odtoků a to jak listím tak v zimních měsících sněhem a ledem. Posledně jmenovaný problém je možno odstranit za pomoci vyhřívání odtoku odporovým drátem což však představuje další náklady již tak podstatně dražší varianty. Shrnutí: Dle výše uvedeného je zřejmé, že použití pultové střechy se jeví jako podstatně lepší alternativa. Zdá se po všech stránkách výhodnější, než použití navržené ploché střechy. A tak zřejmě jediným a posledním problémem zůstává vzhled budovy, který je i přes snahu maximálně citlivého přístupu v alternativním řešení jednoznačně změněn. Otázkou je tedy jaký by byl přístup architekta, zda by s tímto alternativním návrhem souhlasil. 14) Literatura Lízal,P.:Technologie stavebních procesů pozemních staveb. Úvod do technologie, hrubá spodní stavba, CERM Brno 2004 Motyčka,V.:Technologie staveb. Technologie stavebních procesů část 2, hrubá vrchní stavba, CERM Brno 2005 Musil,F.:Technologie staveb. Příprava a realizace staveb, CERM Brno 2003 nternetové stránky výrobců a uvedené normy. 15) Přílohy Položkový rozpočet 2ks 17/17
