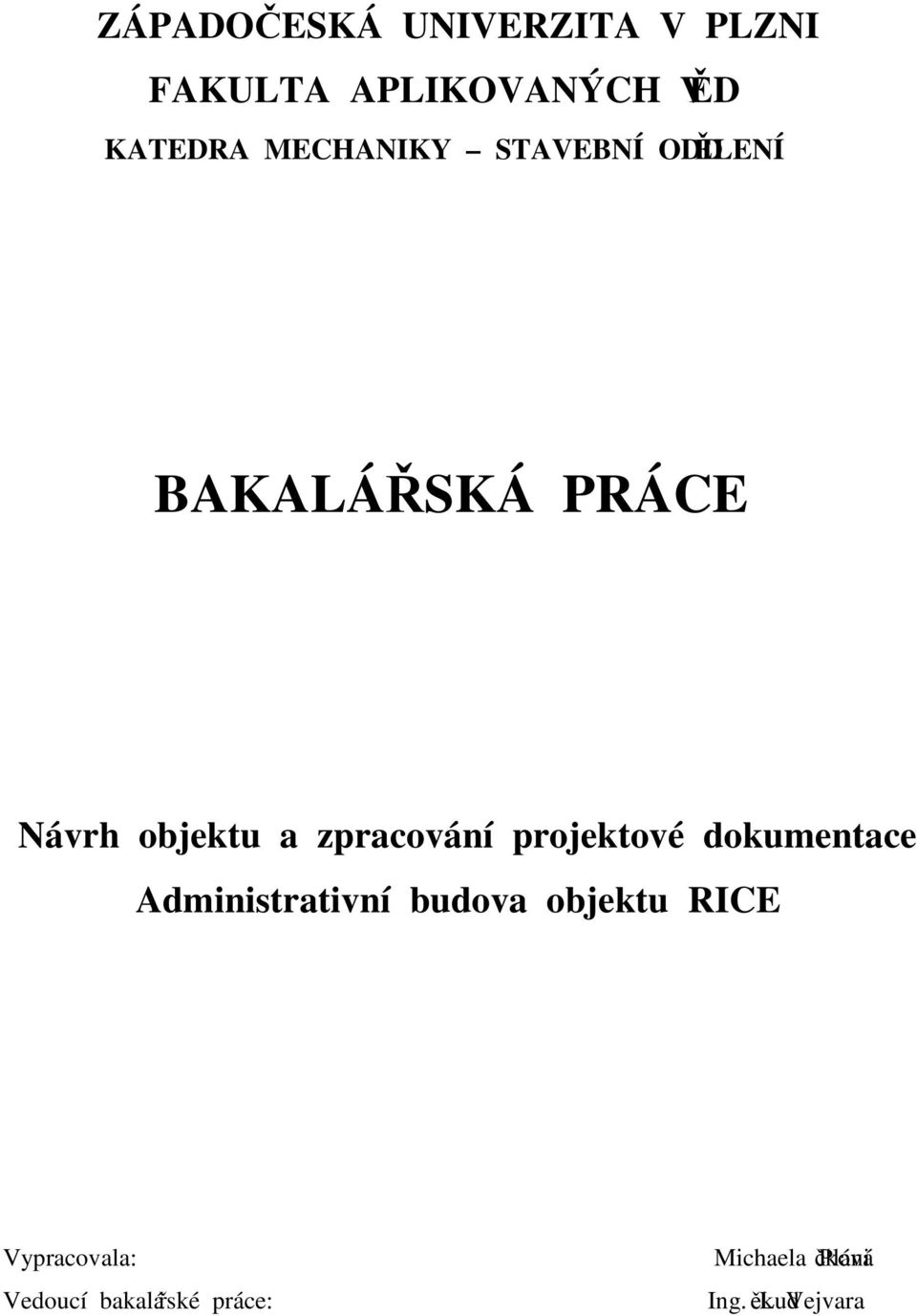

1 ZÁPADOČESKÁ UNIVERZITA V PLZNI FAKULTA APLIKOVANÝCH VĚD KATEDRA MECHANIKY STAVEBNÍ ODDĚLENÍ BAKALÁŘSKÁ PRÁCE Návrh objektu a zpracování projektové dokumentace Administrativní budova objektu RICE Vypracovala: Vedoucí bakalářské práce: Michaela Pláničková Ing. Luděk Vejvara

2 Čestné prohlášení Prohlašuji, že jsem tuto bakalářskou práci vypracovala samostatně pod odborným dohledem vedoucího bakalářské práce s použitím odborné literatury uvedené v seznamu, který je součástí této bakalářské práce. V Plzni dne Michaela Pláničková

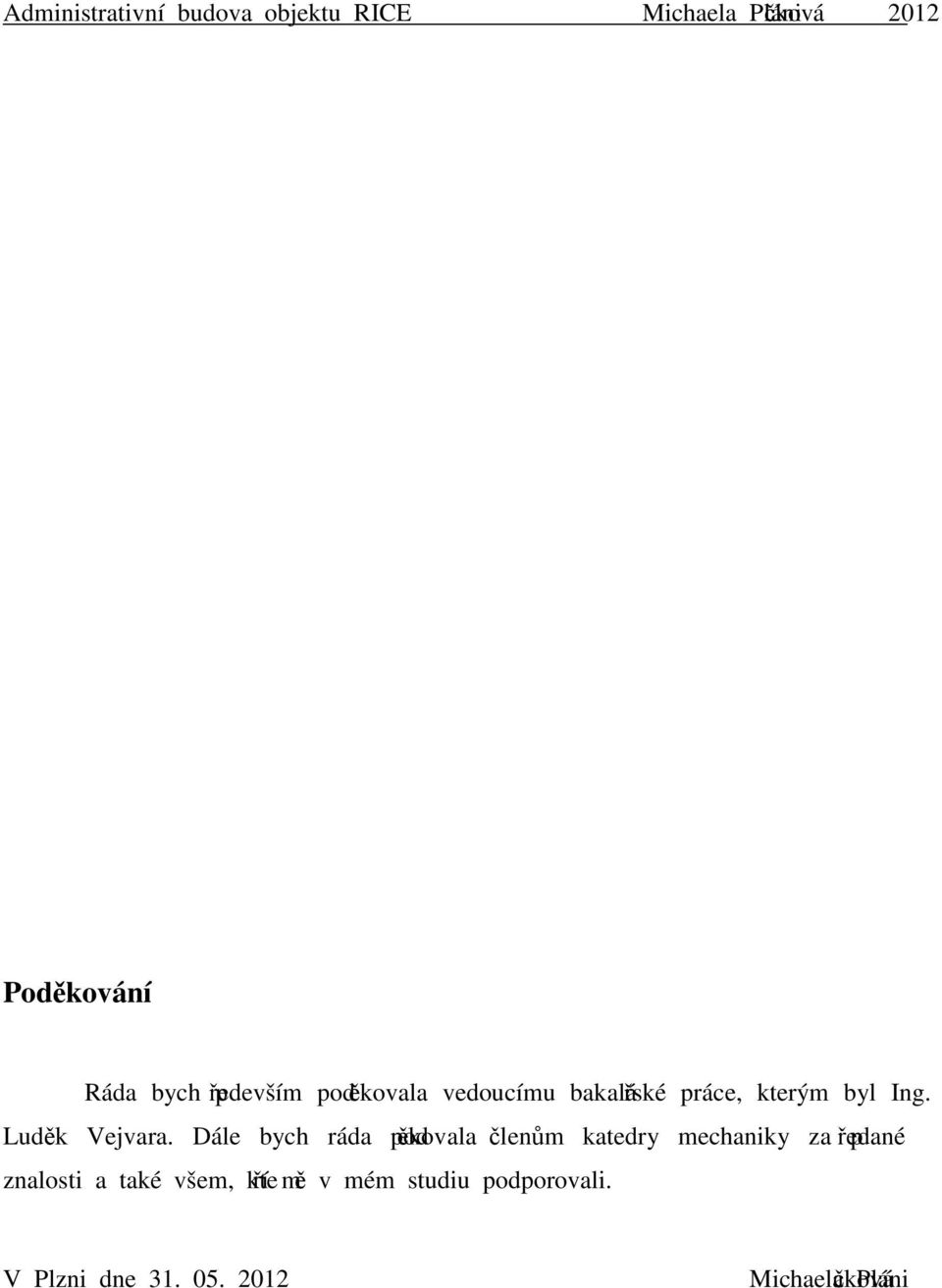

3 Poděkování Ráda bych především poděkovala vedoucímu bakalářské práce, kterým byl Ing. Luděk Vejvara. Dále bych ráda poděkovala členům katedry mechaniky za předané znalosti a také všem, kteří mě v mém studiu podporovali. V Plzni dne Michaela Pláničková

4 Abstrakt Tato práce se zabývá řešením nosného systému administrativní budovy Regionálního inovačního centra elektrotechniky (RICE), které se bude nacházet v kampusu Západočeské univerzity v Plzni na Borech. Hlavním cílem práce je statické a posouzení nosných železobetonových částí objektu. Jedná se o vymodelování 3D modelu celé konstrukce a porovnání jedné stropní desky s 2D modelem téže desky v programu Dlubal RFEM Následuje návrh výztuže stropní desky, průvlaku a sloupu. U každého prvku jsou posouzeny jednotlivé mezní stavy. Ke každému nosnému prvku je vytvořen výkres výztuže, u stropních desek jsou přiloženy výkresy tvaru. Klíčová slova Železobeton, 2D model, 3D model, stropní deska, průvlak, sloup

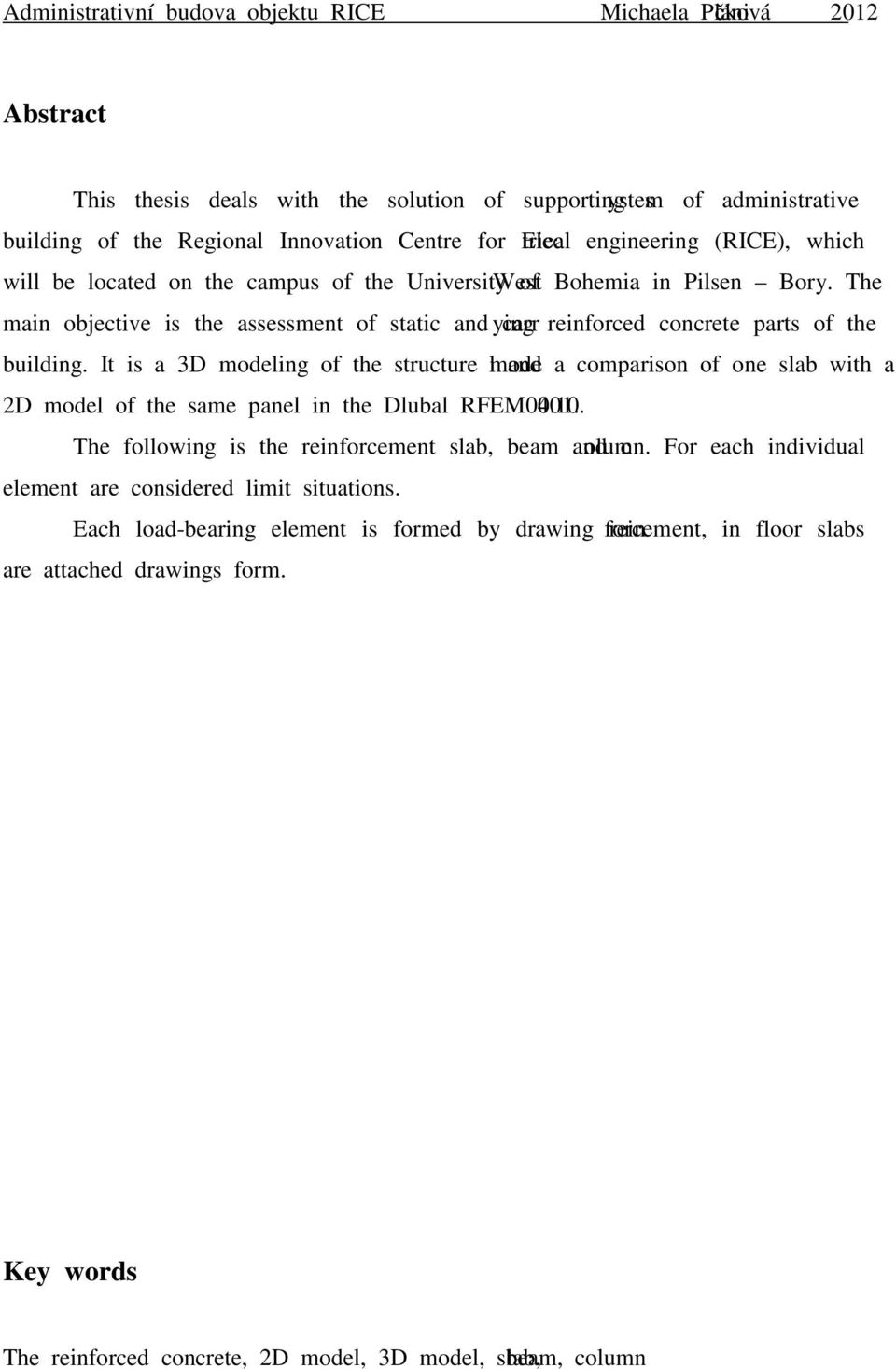

5 Abstract This thesis deals with the solution of supporting system of administrative building of the Regional Innovation Centre for Electrical engineering (RICE), which will be located on the campus of the University of West Bohemia in Pilsen Bory. The main objective is the assessment of static and carrying reinforced concrete parts of the building. It is a 3D modeling of the structure model and a comparison of one slab with a 2D model of the same panel in the Dlubal RFEM The following is the reinforcement slab, beam and column. For each individual element are considered limit situations. Each load-bearing element is formed by drawing reinforcement, in floor slabs are attached drawings form. Key words The reinforced concrete, 2D model, 3D model, slab, beam, column

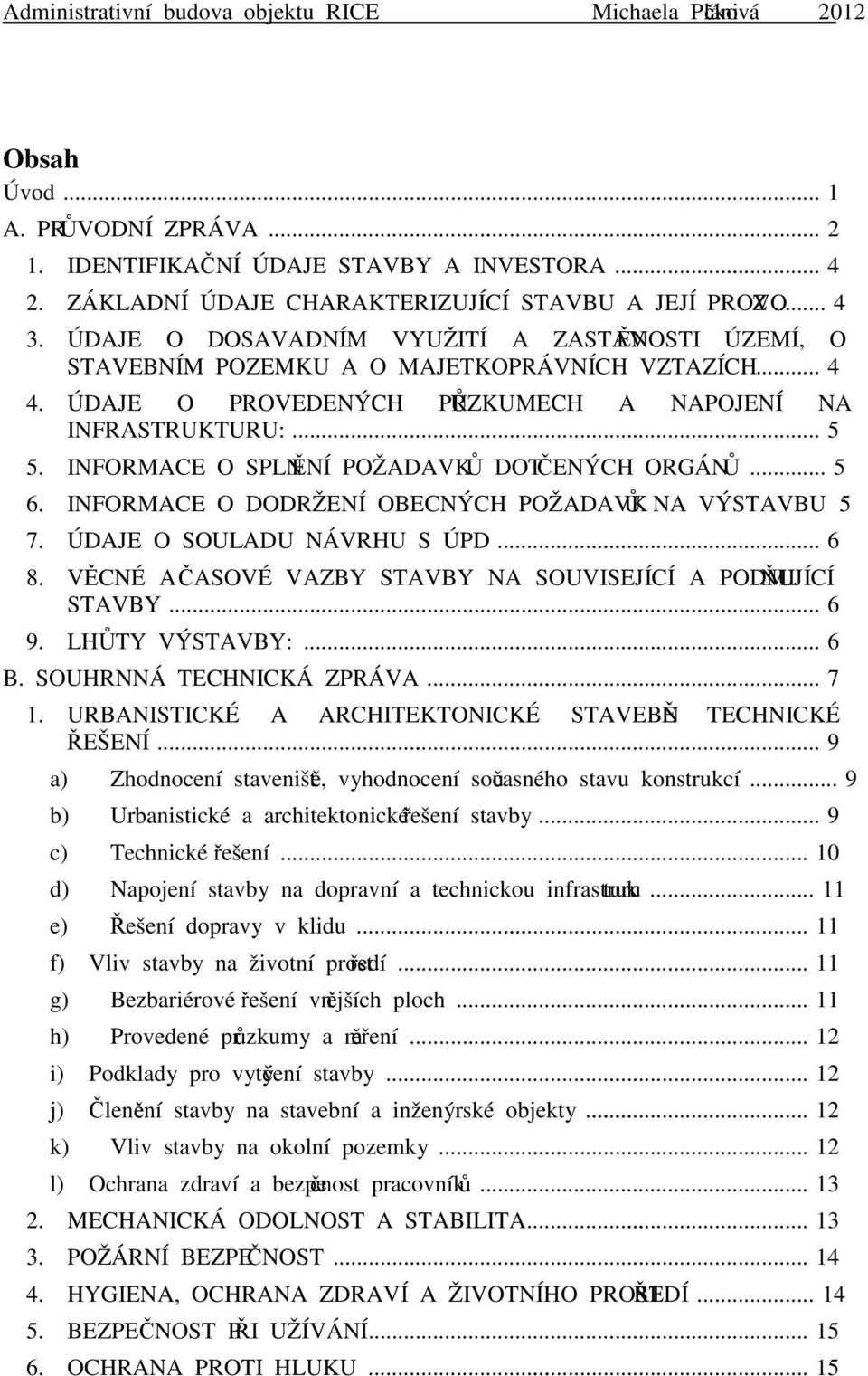

6 Obsah Úvod... 1 A. PRŮVODNÍ ZPRÁVA IDENTIFIKAČNÍ ÚDAJE STAVBY A INVESTORA ZÁKLADNÍ ÚDAJE CHARAKTERIZUJÍCÍ STAVBU A JEJÍ PROVOZ ÚDAJE O DOSAVADNÍM VYUŽITÍ A ZASTAVĚNOSTI ÚZEMÍ, O STAVEBNÍM POZEMKU A O MAJETKOPRÁVNÍCH VZTAZÍCH ÚDAJE O PROVEDENÝCH PRŮZKUMECH A NAPOJENÍ NA INFRASTRUKTURU: INFORMACE O SPLNĚNÍ POŽADAVKŮ DOTČENÝCH ORGÁNŮ INFORMACE O DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VÝSTAVBU 5 7. ÚDAJE O SOULADU NÁVRHU S ÚPD VĚCNÉ A ČASOVÉ VAZBY STAVBY NA SOUVISEJÍCÍ A PODMIŇUJÍCÍ STAVBY LHŮTY VÝSTAVBY:... 6 B. SOUHRNNÁ TECHNICKÁ ZPRÁVA URBANISTICKÉ A ARCHITEKTONICKÉ STAVEBNĚ TECHNICKÉ ŘEŠENÍ... 9 a) Zhodnocení staveniště, vyhodnocení současného stavu konstrukcí... 9 b) Urbanistické a architektonické řešení stavby... 9 c) Technické řešení d) Napojení stavby na dopravní a technickou infrastrukturu e) Řešení dopravy v klidu f) Vliv stavby na životní prostředí g) Bezbariérové řešení vnějších ploch h) Provedené průzkumy a měření i) Podklady pro vytýčení stavby j) Členění stavby na stavební a inženýrské objekty k) Vliv stavby na okolní pozemky l) Ochrana zdraví a bezpečnost pracovníků MECHANICKÁ ODOLNOST A STABILITA POŽÁRNÍ BEZPEČNOST HYGIENA, OCHRANA ZDRAVÍ A ŽIVOTNÍHO PROSTŘEDÍ BEZPEČNOST PŘI UŽÍVÁNÍ OCHRANA PROTI HLUKU... 15

7 7. ÚSPORA ENERGIE A SPOTŘEBA TEPLA ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ STAVBY OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE OCHRANA STAVBY PŘED VNĚJŠÍMI VLIVY OKOLNÍHO PROSTŘEDÍ OCHRANA OBYVATELSTVA INŽENÝRSKÉ STAVBY a) Odvodnění území, zneškodňování odpadních vod, zásobování vodou b) Řešení dopravy c) Povrchové úpravy okolí stavby d) Elektronické komunikace VÝROBNÍ A NEVÝROBNÍ TECHNOLOGICKÁ ZAŘÍZENÍ STAVEB C. SITUACE STAVBY D. DOKLADOVÁ ČÁST E. ZÁSADY ORGANIZACE VÝSTAVBY E. 1 TECHNICKÁ ZPRÁVA INFORMACE O ROZSAHU A STAVU STAVENIŠTĚ, PŘEDPOKLÁDANÉ ÚPRAVY STAVENIŠTĚ, JEHO OPLOCENÍ, TRVALÉ DEPONIE A MEZIDEPONIE, PŘÍJEZDY A PŘÍSTUPY NA STAVENIŠTĚ VÝZNAMNÉ SÍTĚ TECHNICKÉ INFRASTRUKTURY NAPOJENÍ STAVENIŠTĚ NA ZDROJE VODY, ELEKTŘINY, ODVODNĚNÍ STAVENIŠTĚ ÚPRAVY Z HLEDISKA BEZPEČNOSTI A OCHRANY ZDRAVÍ TŘETÍCH OSOB, VČETNĚ NUTNÝCH ÚPRAV PRO OSOBY S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE USPOŘÁDÁNÍ A BEZPEČNOST STAVENIŠTĚ Z HLEDISKA OCHRANY VEŘEJNÝCH ZÁJMŮ ŘEŠENÍ ZAŘÍZENÍ STAVENIŠTĚ VČETNĚ VYUŽITÍ NOVÝCH A STÁVAJÍCÍCH OBJEKTŮ POPIS STAVEB ZAŘÍZENÍ STAVENIŠTĚ VYŽADUJÍCÍCH OHLÁŠENÍ STANOVENÍ PODMÍNEK PRO PROVÁDĚNÍ STAVBY Z HLEDISKA BEZPEČNOSTI A OCHRANY ZDRAVÍ, PLÁN BEZPEČNOSTI A OCHRANY ZDRAVÍ PŘI PRÁCI NA STAVENIŠTI PODLE ZÁKONA O ZAJIŠTĚNÍ DALŠÍCH PODMÍNEK BEZPEČNOSTI A OCHRANY ZDRAVÍ PŘI PRÁCI PODMÍNKY PRO OCHRANU ŽIVOTNÍHO PROSTŘEDÍ PŘI VÝSTAVBĚ ORIENTAČNÍ LHŮTY VÝSTAVBY A PŘEHLED ROZHODUJÍCÍCH TERMÍNŮ F. DOKUMENTACE STAVBY (OBJEKTŮ) F. 1. POZEMNÍ (STAVEBNÍ) OBJEKTY... 34

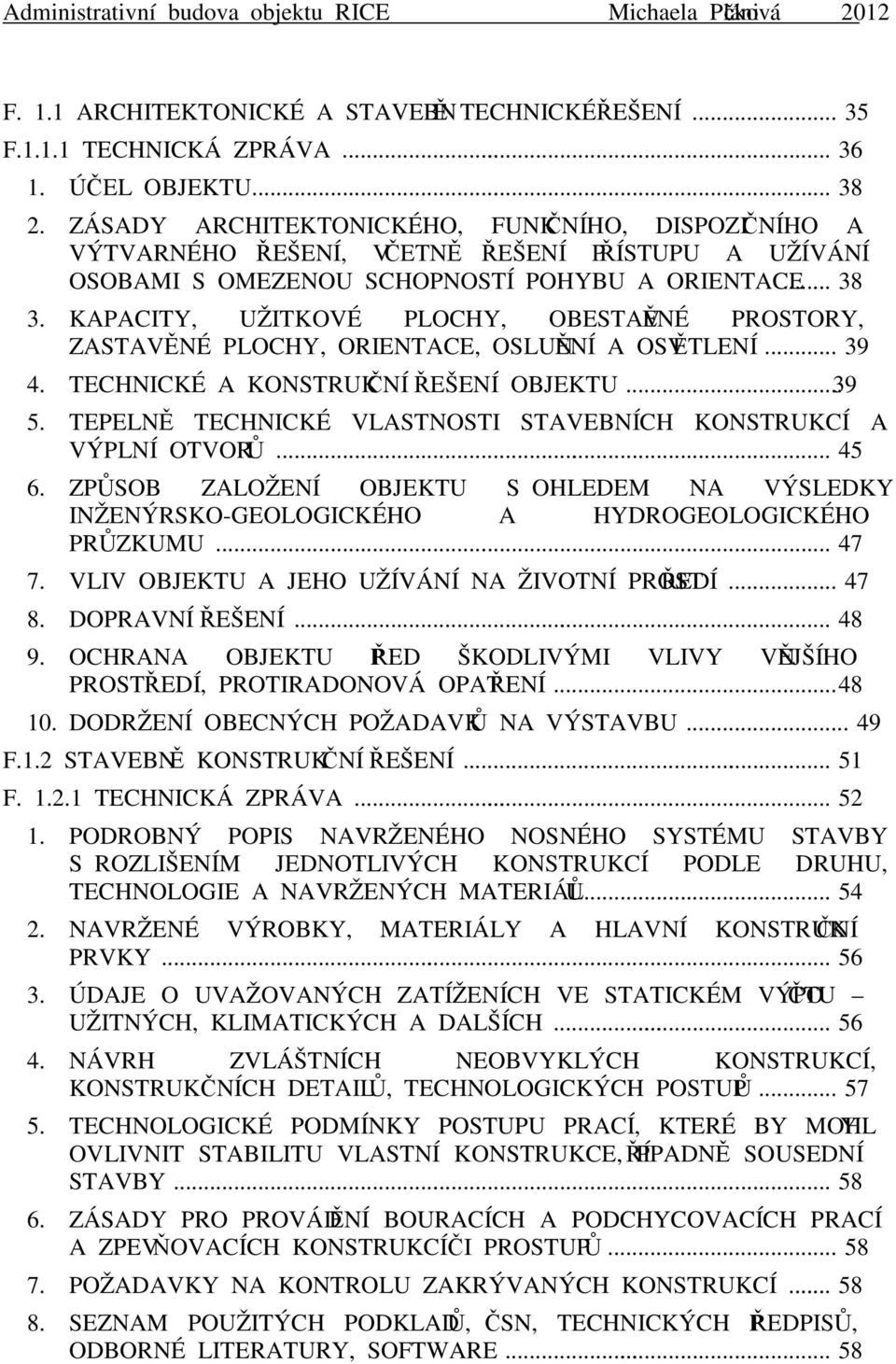

8 F. 1.1 ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ F TECHNICKÁ ZPRÁVA ÚČEL OBJEKTU ZÁSADY ARCHITEKTONICKÉHO, FUNKČNÍHO, DISPOZIČNÍHO A VÝTVARNÉHO ŘEŠENÍ, VČETNĚ ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE KAPACITY, UŽITKOVÉ PLOCHY, OBESTAVĚNÉ PROSTORY, ZASTAVĚNÉ PLOCHY, ORIENTACE, OSLUNĚNÍ A OSVĚTLENÍ TECHNICKÉ A KONSTRUKČNÍ ŘEŠENÍ OBJEKTU TEPELNĚ TECHNICKÉ VLASTNOSTI STAVEBNÍCH KONSTRUKCÍ A VÝPLNÍ OTVORŮ ZPŮSOB ZALOŽENÍ OBJEKTU S OHLEDEM NA VÝSLEDKY INŽENÝRSKO-GEOLOGICKÉHO A HYDROGEOLOGICKÉHO PRŮZKUMU VLIV OBJEKTU A JEHO UŽÍVÁNÍ NA ŽIVOTNÍ PROSTŘEDÍ DOPRAVNÍ ŘEŠENÍ OCHRANA OBJEKTU PŘED ŠKODLIVÝMI VLIVY VNĚJŠÍHO PROSTŘEDÍ, PROTIRADONOVÁ OPATŘENÍ DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VÝSTAVBU F.1.2 STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ F TECHNICKÁ ZPRÁVA PODROBNÝ POPIS NAVRŽENÉHO NOSNÉHO SYSTÉMU STAVBY S ROZLIŠENÍM JEDNOTLIVÝCH KONSTRUKCÍ PODLE DRUHU, TECHNOLOGIE A NAVRŽENÝCH MATERIÁLŮ NAVRŽENÉ VÝROBKY, MATERIÁLY A HLAVNÍ KONSTRUKČNÍ PRVKY ÚDAJE O UVAŽOVANÝCH ZATÍŽENÍCH VE STATICKÉM VÝPOČTU UŽITNÝCH, KLIMATICKÝCH A DALŠÍCH NÁVRH ZVLÁŠTNÍCH NEOBVYKLÝCH KONSTRUKCÍ, KONSTRUKČNÍCH DETAILŮ, TECHNOLOGICKÝCH POSTUPŮ TECHNOLOGICKÉ PODMÍNKY POSTUPU PRACÍ, KTERÉ BY MOHLY OVLIVNIT STABILITU VLASTNÍ KONSTRUKCE, PŘÍPADNĚ SOUSEDNÍ STAVBY ZÁSADY PRO PROVÁDĚNÍ BOURACÍCH A PODCHYCOVACÍCH PRACÍ A ZPEVŇOVACÍCH KONSTRUKCÍ ČI PROSTUPŮ POŽADAVKY NA KONTROLU ZAKRÝVANÝCH KONSTRUKCÍ SEZNAM POUŽITÝCH PODKLADŮ, ČSN, TECHNICKÝCH PŘEDPISŮ, ODBORNÉ LITERATURY, SOFTWARE... 58

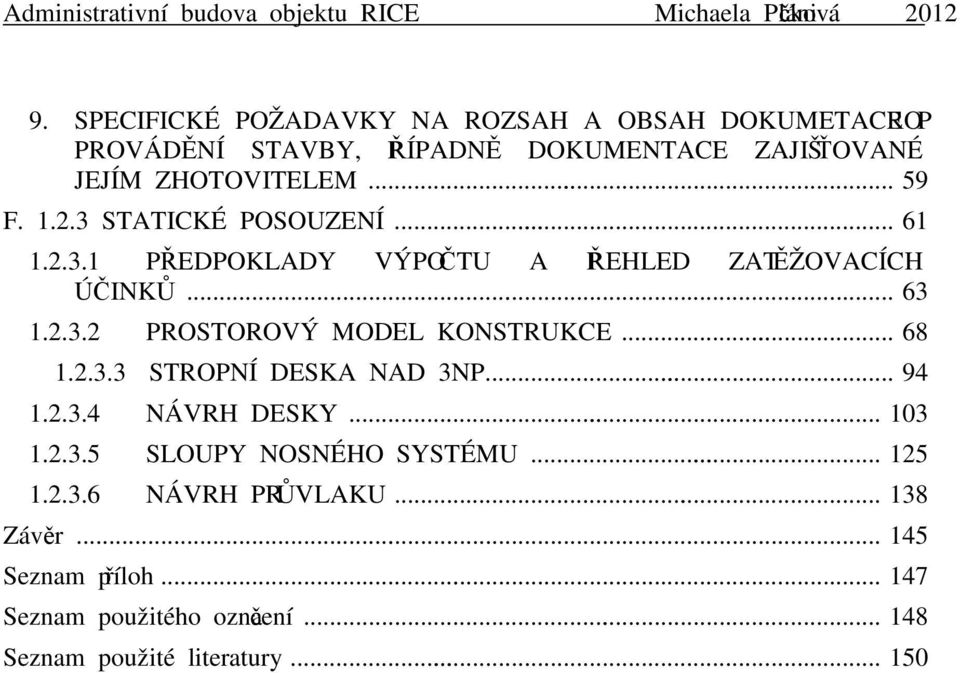

9 9. SPECIFICKÉ POŽADAVKY NA ROZSAH A OBSAH DOKUMETACE PRO PROVÁDĚNÍ STAVBY, PŘÍPADNĚ DOKUMENTACE ZAJIŠŤOVANÉ JEJÍM ZHOTOVITELEM F STATICKÉ POSOUZENÍ PŘEDPOKLADY VÝPOČTU A PŘEHLED ZATĚŽOVACÍCH ÚČINKŮ PROSTOROVÝ MODEL KONSTRUKCE STROPNÍ DESKA NAD 3NP NÁVRH DESKY SLOUPY NOSNÉHO SYSTÉMU NÁVRH PRŮVLAKU Závěr Seznam příloh Seznam použitého označení Seznam použité literatury

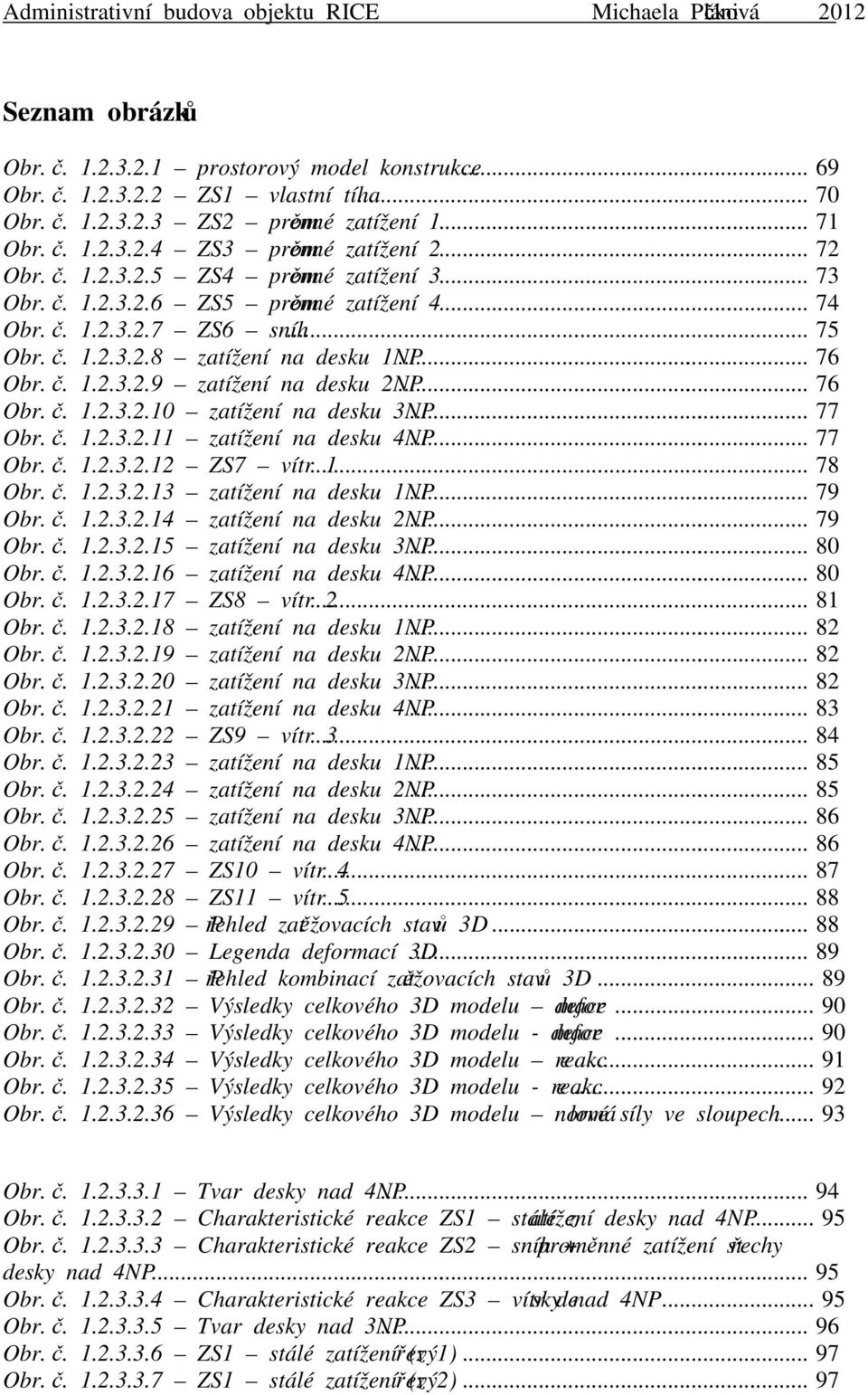

10 Seznam obrázků Obr. č prostorový model konstrukce Obr. č ZS1 vlastní tíha Obr. č ZS2 proměnné zatížení Obr. č ZS3 proměnné zatížení Obr. č ZS4 proměnné zatížení Obr. č ZS5 proměnné zatížení Obr. č ZS6 sníh Obr. č zatížení na desku 1NP Obr. č zatížení na desku 2NP Obr. č zatížení na desku 3NP Obr. č zatížení na desku 4NP Obr. č ZS7 vítr Obr. č zatížení na desku 1NP Obr. č zatížení na desku 2NP Obr. č zatížení na desku 3NP Obr. č zatížení na desku 4NP Obr. č ZS8 vítr Obr. č zatížení na desku 1NP Obr. č zatížení na desku 2NP Obr. č zatížení na desku 3NP Obr. č zatížení na desku 4NP Obr. č ZS9 vítr Obr. č zatížení na desku 1NP Obr. č zatížení na desku 2NP Obr. č zatížení na desku 3NP Obr. č zatížení na desku 4NP Obr. č ZS10 vítr Obr. č ZS11 vítr Obr. č Přehled zatěžovacích stavů 3D Obr. č Legenda deformací 3D Obr. č Přehled kombinací zatěžovacích stavů 3D Obr. č Výsledky celkového 3D modelu deformace Obr. č Výsledky celkového 3D modelu - deformace Obr. č Výsledky celkového 3D modelu reakce Obr. č Výsledky celkového 3D modelu - reakce Obr. č Výsledky celkového 3D modelu normálové síly ve sloupech Obr. č Tvar desky nad 4NP Obr. č Charakteristické reakce ZS1 stálé zatížení desky nad 4NP Obr. č Charakteristické reakce ZS2 sníh + proměnné zatížení střechy desky nad 4NP Obr. č Charakteristické reakce ZS3 vítr desky nad 4NP Obr. č Tvar desky nad 3NP Obr. č ZS1 stálé zatížení (výřez 1) Obr. č ZS1 stálé zatížení (výřez 2)... 97

11 Obr. č ZS2 proměnné Obr. č ZS3 proměnné zatížení Obr. č ZS4 proměnné zatížení Obr. č ZS5 proměnné zatížení Obr. č ZS6 sníh + proměnné střecha Obr. č ZS8 vítr Obr. č Zatěžovací stavy 2D Obr. č Kombinace zatěžovacích stavů 2D Obr. č Výsledky 2D modelu desky nad 3NP uzlové reakce Obr. č Výsledky 2D modelu desky nad 3NP liniové reakce Obr. č Výsledky 2D modelu desky nad 3NP liniové reakce Obr. č Výsledky 2D modelu desky nad 3NP deformace Obr. č Výsledky 2D desky nad 3NP legenda deformací Obr. č Legenda 2D m-x, D, Obr. č Návrhové vnitřní síly 2D desky nad 3NP m-x, D, Obr. č Legenda 3D m-x, D, Obr. č Návrhové vnitřní síly 3D desky nad 3NP m-x, D, Obr. č Legenda 2D m-y, D, Obr. č Návrhové vnitřní síly 2D desky nad 3NP m-y, D, Obr. č Legenda 3D m-y, D, Obr. č Návrhové vnitřní síly 3D desky nad 3NP m-y, D, Obr. č Legenda 2D m-x, D, Obr. č Návrhové vnitřní síly 2D desky nad 3NP m-x, D, Obr. č Legenda 3D m-x, D, Obr. č Návrhové vnitřní síly 3D desky nad 3NP m-x, D, Obr. č Legenda 2D m-y, D, Obr. č Návrhové vnitřní síly 2D desky nad 3NP m-y, D, Obr. č Legenda 3D m-y, D, Obr. č Návrhové vnitřní síly 3D desky nad 3NP m-y, D, Obr. č Legenda 2D smyková výztuž Obr. č Nutná smyková výztuž 2D model desky nad 3NP Obr. č Legenda 3D smyková výztuž Obr. č Nutná smyková výztuž 3D model desky nad 3NP Obr. č Řez výztuží 8x Schöck BOLE /255-25(95/4x190) Obr. č Půdorys rozmístění výztuže proti protlačení Obr. č Zatěžovací plocha sloupu Obr. č Průběh momentu M z po celé délce prutu Obr. č Náčrtek sloupu a rozmístění výztuže Obr. č Interakční diagram pro posouzení sloupu na ohybový moment M z 131 Obr. č Průběh momentu M y po celé délce prutu Obr. č Interakční diagram pro posouzení sloupu na ohybový moment M z 135 Obr. č Průběh momentu M y po celé délce průvlaku (2D model) Obr. č Průběh posouvajících sily V z po celé délce průvlaku (2D model).. 138

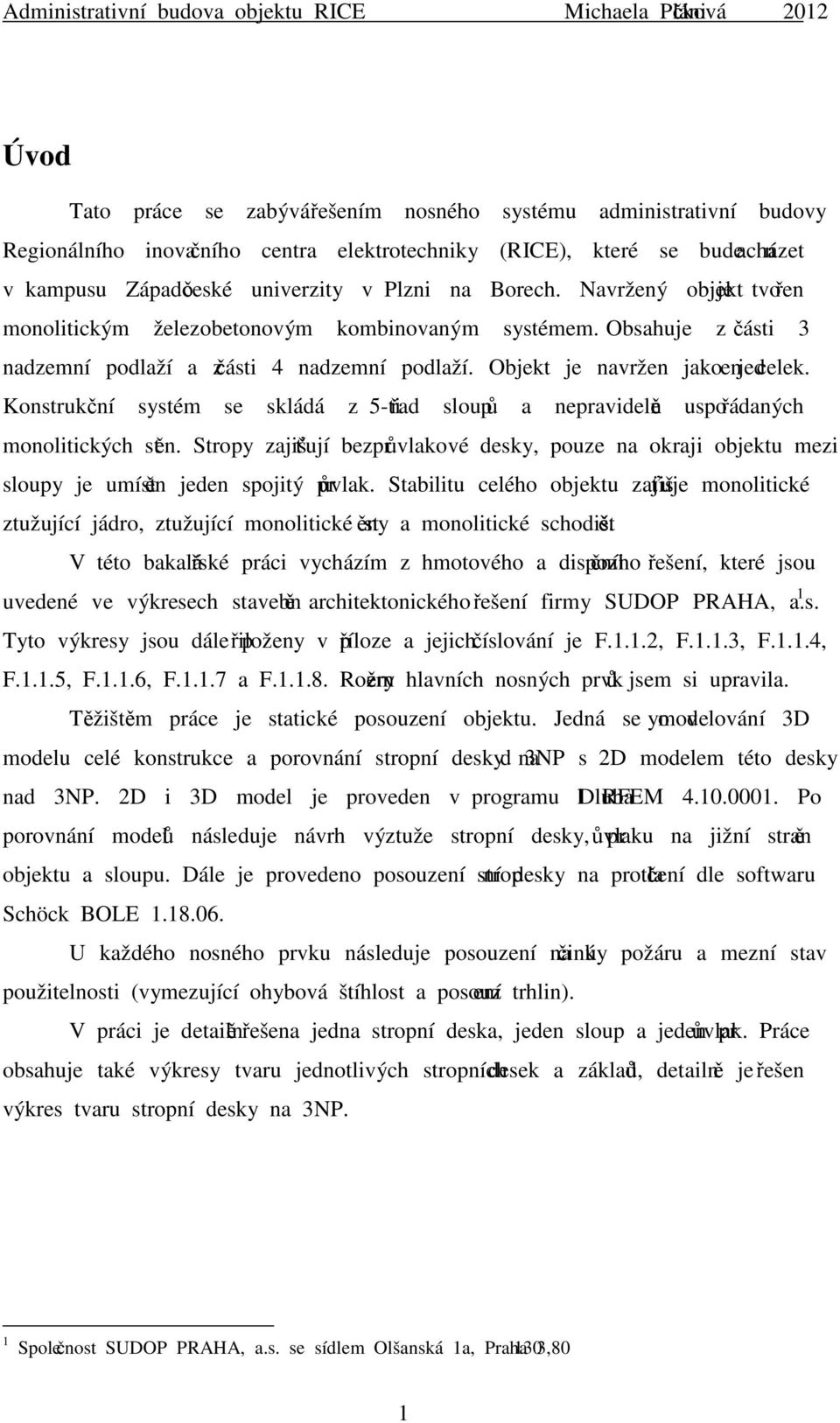

12 Úvod Tato práce se zabývá řešením nosného systému administrativní budovy Regionálního inovačního centra elektrotechniky (RICE), které se bude nacházet v kampusu Západočeské univerzity v Plzni na Borech. Navržený objekt je tvořen monolitickým železobetonovým kombinovaným systémem. Obsahuje z části 3 nadzemní podlaží a z části 4 nadzemní podlaží. Objekt je navržen jako jeden celek. Konstrukční systém se skládá z 5-ti řad sloupů a nepravidelně uspořádaných monolitických stěn. Stropy zajišťují bezprůvlakové desky, pouze na okraji objektu mezi sloupy je umístěn jeden spojitý průvlak. Stabilitu celého objektu zajišťuje monolitické ztužující jádro, ztužující monolitické stěny a monolitické schodiště. V této bakalářské práci vycházím z hmotového a dispozičního řešení, které jsou uvedené ve výkresech stavebně architektonického řešení firmy SUDOP PRAHA, a.s. 1 Tyto výkresy jsou dále přiloženy v příloze a jejich číslování je F.1.1.2, F.1.1.3, F.1.1.4, F.1.1.5, F.1.1.6, F a F Rozměry hlavních nosných prvků jsem si upravila. Těžištěm práce je statické posouzení objektu. Jedná se o vymodelování 3D modelu celé konstrukce a porovnání stropní desky nad 3NP s 2D modelem této desky nad 3NP. 2D i 3D model je proveden v programu Dlubal RFEM Po porovnání modelů následuje návrh výztuže stropní desky, průvlaku na jižní straně objektu a sloupu. Dále je provedeno posouzení stropní desky na protlačení dle softwaru Schöck BOLE U každého nosného prvku následuje posouzení na účinky požáru a mezní stav použitelnosti (vymezující ohybová štíhlost a posouzení trhlin). V práci je detailně řešena jedna stropní deska, jeden sloup a jeden průvlak. Práce obsahuje také výkresy tvaru jednotlivých stropních desek a základů, detailně je řešen výkres tvaru stropní desky na 3NP. 1 Společnost SUDOP PRAHA, a.s. se sídlem Olšanská 1a, Praha 3,

13 Administrativní budova objektu RICE Dokumentace ke stavebnímu povolení A. PRŮVODNÍ ZPRÁVA 2

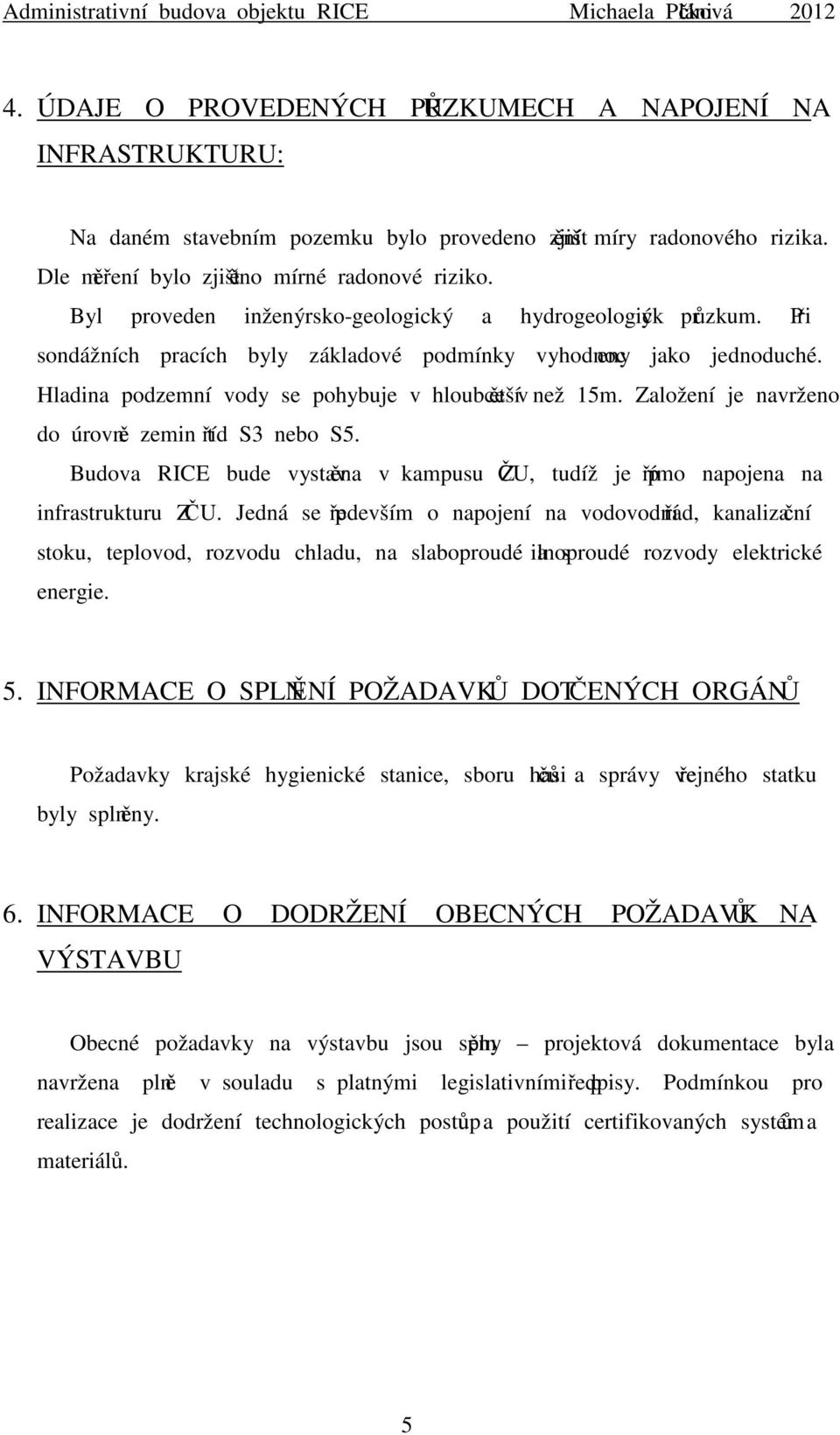

14 OBSAH: A. Průvodní zpráva 1. Identifikační údaje stavby a investora 2. Základní údaje charakterizující stavbu a její provoz 3. Údaje o dosavadním využití a zastavěnosti území, o stavebním pozemku a o majetkoprávních vztazích 4. Údaje o provedených průzkumech a napojení na infrastrukturu 5. Informace o splnění požadavků dotčených orgánů 6. Informace o dodržení obecných požadavků na výstavbu 7. Údaje o souladu návrhu s ÚPD 8. Věcné a časové vazby stavby na související a podmiňující stavby 9. Lhůty výstavby 3

15 1. IDENTIFIKAČNÍ ÚDAJE STAVBY A INVESTORA Objednatel : Zhotovitel dokumentace : Dodavatel : Druh stavby : Účel stavby : Západočeská univerzita v Plzni Univerzitní 8, Plzeň SUDOP PRAHA, a.s., Olšanská 1a, PSČ Praha 3 IČ: DIČ: CZ BK Stavby s.r.o. Novostavba Administrativní budova 2. ZÁKLADNÍ ÚDAJE CHARAKTERIZUJÍCÍ STAVBU A JEJÍ PROVOZ Zastavěna plocha: 1765 m 2 Užitná plocha: 3328 m 2 Obestavěný prostor: m 3 3. ÚDAJE O DOSAVADNÍM VYUŽITÍ A ZASTAVĚNOSTI ÚZEMÍ, O STAVEBNÍM POZEMKU A O MAJETKOPRÁVNÍCH VZTAZÍCH Daný stavební pozemek dosud nebyl využíván ke stavebním účelům, je nezastavěný a má charakter nezpevněných ploch. Stavební území je spíše rovinaté. Majetkoprávní vztahy jsou vyřešeny. 4

16 4. ÚDAJE O PROVEDENÝCH PRŮZKUMECH A NAPOJENÍ NA INFRASTRUKTURU: Na daném stavebním pozemku bylo provedeno zjištění míry radonového rizika. Dle měření bylo zjištěno mírné radonové riziko. Byl proveden inženýrsko-geologický a hydrogeologický průzkum. Při sondážních pracích byly základové podmínky vyhodnoceny jako jednoduché. Hladina podzemní vody se pohybuje v hloubce větší než 15m. Založení je navrženo do úrovně zemin tříd S3 nebo S5. Budova RICE bude vystavěna v kampusu ZČU, tudíž je přímo napojena na infrastrukturu ZČU. Jedná se především o napojení na vodovodní řad, kanalizační stoku, teplovod, rozvodu chladu, na slaboproudé a silnoproudé rozvody elektrické energie. 5. INFORMACE O SPLNĚNÍ POŽADAVKŮ DOTČENÝCH ORGÁNŮ Požadavky krajské hygienické stanice, sboru hasičů a správy veřejného statku byly splněny. 6. INFORMACE O DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VÝSTAVBU Obecné požadavky na výstavbu jsou splněny projektová dokumentace byla navržena plně v souladu s platnými legislativními předpisy. Podmínkou pro realizace je dodržení technologických postupů a použití certifikovaných systémů a materiálů. 5

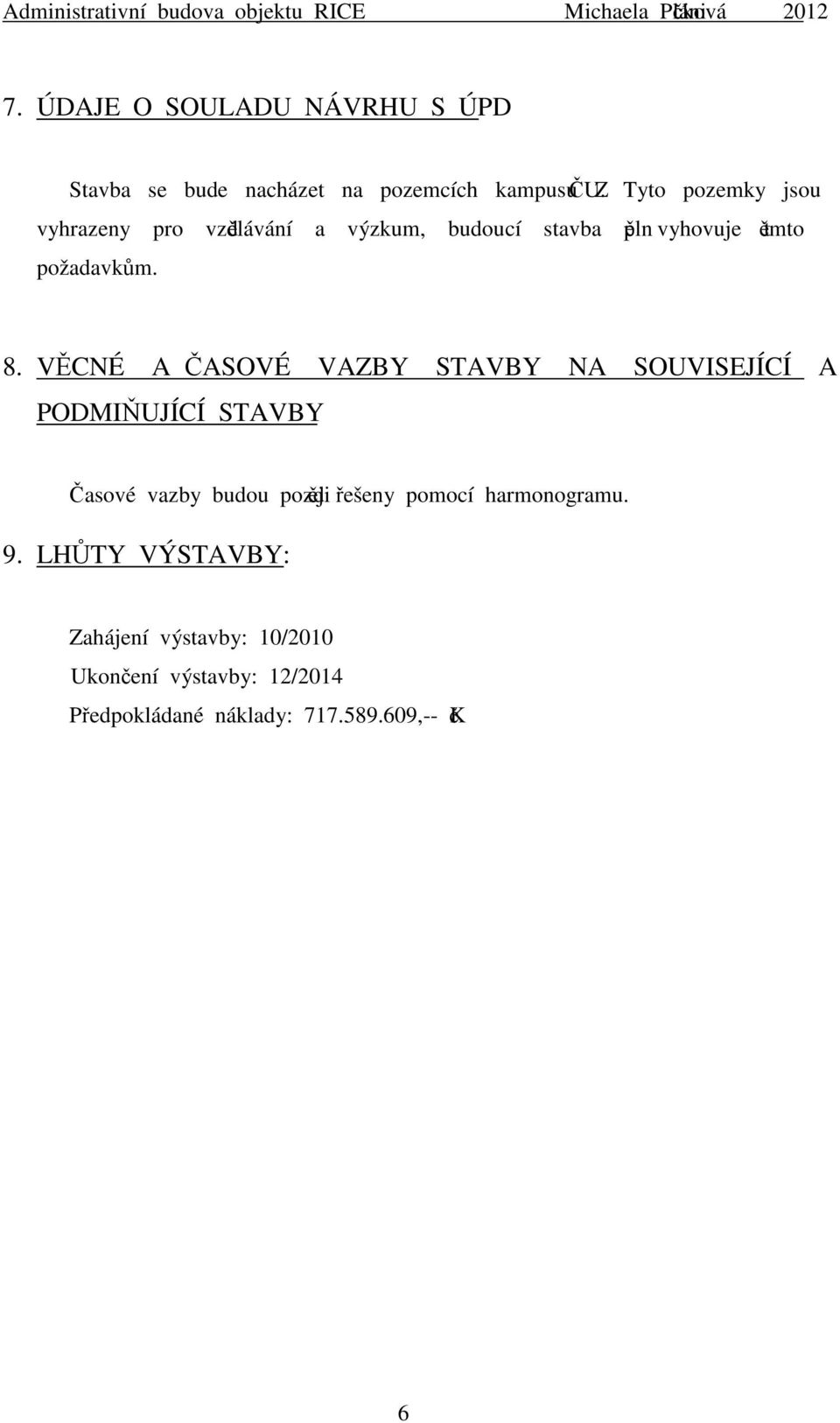

17 7. ÚDAJE O SOULADU NÁVRHU S ÚPD Stavba se bude nacházet na pozemcích kampusu ZČU. Tyto pozemky jsou vyhrazeny pro vzdělávání a výzkum, budoucí stavba plně vyhovuje těmto požadavkům. 8. VĚCNÉ A ČASOVÉ VAZBY STAVBY NA SOUVISEJÍCÍ A PODMIŇUJÍCÍ STAVBY Časové vazby budou později řešeny pomocí harmonogramu. 9. LHŮTY VÝSTAVBY: Zahájení výstavby: 10/2010 Ukončení výstavby: 12/2014 Předpokládané náklady: ,-- Kč 6
