1 PwerEgg2 PwerEgg2 Detektr a spínač síťvých napětí HW grup PwerEgg2 je určen pr detekci a spínání, resp. dpínání střídavéh síťvéh napětí 110 až 230V s galvanickým ddělením řídících a řízených částí. PwerEgg2 slučuje dvě funkce v jednm zařízení: Detekci přítmnsti síťvéh napětí na vstupu (signalizace kntaktem) Řízení napětí na výstupu (řízen vnějším stejnsměrným napětím neb kntaktem) Síťvá část je sazena dvěma knektry IEC-320, na vstupní straně vidlicí (C14), na výstupu zásuvku (C13). Galvanické ddělení Detektr síťvéh napětí je galvanicky ddělen (kntakt relé). Řízení výstupu síťvéh napětí je galvanicky ddělen (připraven pr vnější kntakt). Řízení výstupu Vstup značený umžňuje dpjit výstup napětí. Tří-vývdvá svrkvnice umžňuje připjit vnější spínací kntakt (kntakty relé / dveřní kntakt / tlačítk) neb stejnsměrné napětí 3-15V. Sepnutý kntakt neb výskyt napětí dpjuje výstup síťvéh napětí. Základní vlastnsti Detekce síťvéh napětí 110 až 230V AC Signalizace výpadku napětí kntaktem relé Galvanické ddělení výstupníh kntaktu Řízení výstupu Při dpjeném řídícím napětí / kntaktu průchzí (Pwer utput = Pwer ) Galvanické ddělení řídícíh vstupu Řídící napětí d 3V neb sepnutý vnější kntakt 01/2014

2 PwerEgg2 HW grup Pwer V AC PwerEgg AC/DC Pwer V AC Technická specifikace Vstupní napětí: 110V až 250V AC - IEC-320 C14 Výstupní prud silvé části: max. 8A - IEC-320 C13 Řízení výstupu: vnějším napětím na vstupu "" vstup řídícíh napětí: rzsah napětí 3V (5 ma) až 12V (20mA) - vstup pr vnější kntakt: <100Ohm / max 3mA Typ řízení výstupu: Vnější napětí dpjuje výstup Stav výstupu při připjeném řídícím napětí: silvý bvd přerušen Detekce vstupníh napětí: přepínací kntakt relé Signalizace přítmnsti vstupníh napětí: relé aktivní ( spjen s ) Parametry signalizačníh relé: 120V / 0,5A AC, 60V / 0,3A DC, 24V / 1A DC Prvzní/skladvací teplta: -20 C až 80 C Rzměry zařízení: 125 x 55 x 40 mm Pznámka: Zařízení nelze pužít jak bezpečnstní dpjvač! 01/2014

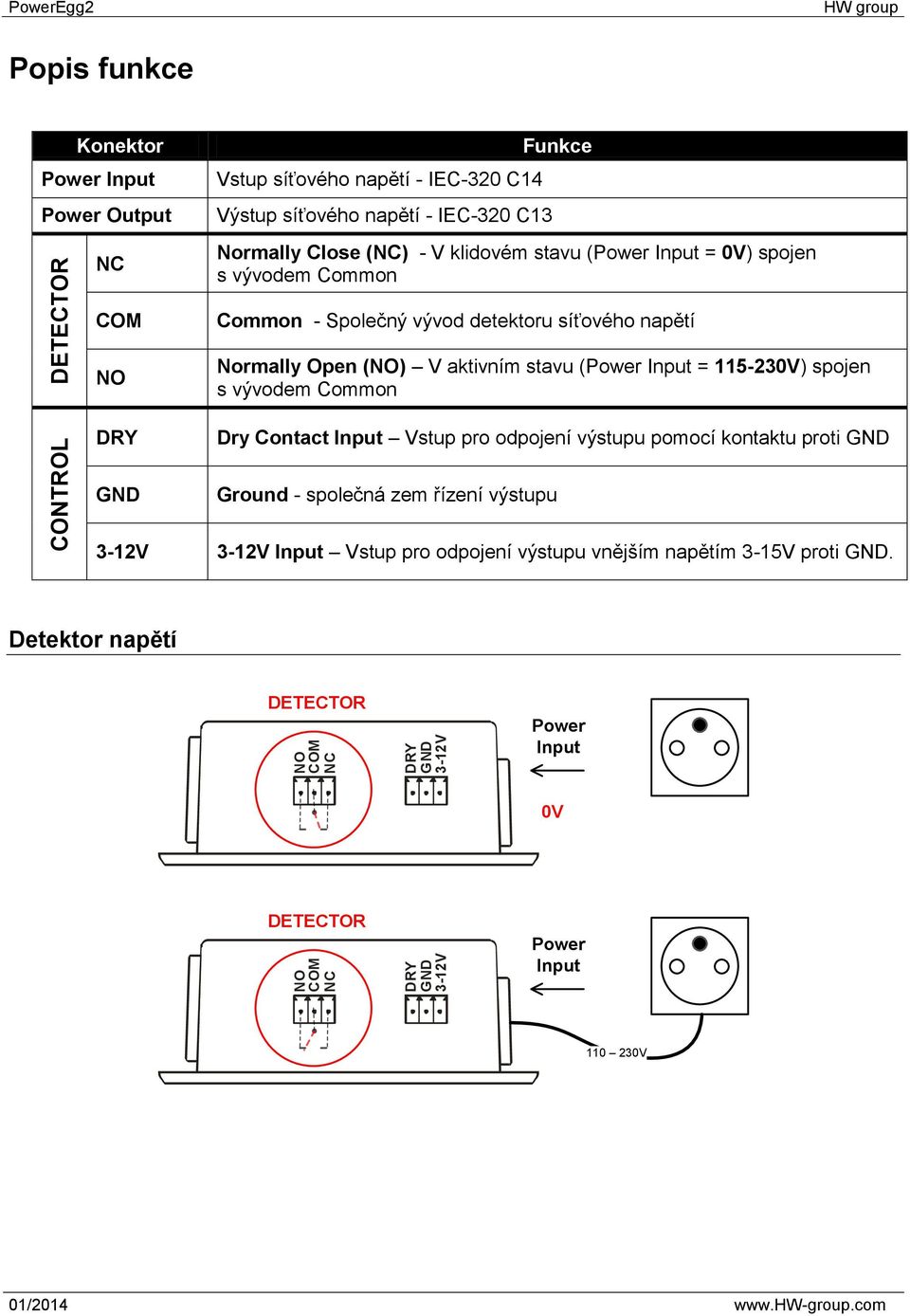

3 PwerEgg2 HW grup Ppis funkce Knektr Pwer Pwer Vstup síťvéh napětí - IEC-320 C14 Výstup síťvéh napětí - IEC-320 C13 Funkce Nrmally Clse () - V klidvém stavu (Pwer = 0V) spjen s vývdem Cmmn Cmmn - Splečný vývd detektru síťvéh napětí Nrmally Open () V aktivním stavu (Pwer = V) spjen s vývdem Cmmn Dry Cntact Vstup pr dpjení výstupu pmcí kntaktu prti Grund - splečná zem řízení výstupu Vstup pr dpjení výstupu vnějším napětím 3-15V prti. Detektr napětí Pwer 0V Pwer 01/2014

4 PwerEgg2 HW grup Odpjvání výstupu Pwer Pwer pwer Pwer Pwer Pwer Pwer pwer + 0V - Pwer Pwer + 5V - 01/2014

5 PwerEgg2 Příklady pužití HW grup Detektr příklady Připjením k jedntce Pseidn 3268 lze deslat neb SNMP Trap při výpadku napájení: -: 2 = 1 (On) když je připjen vstupní napětí na Pwer. -: 2 = 1 (On) když není připjen vstupní napětí na Pwer. 01/2014

6 PwerEgg2 HW grup Řízení výstupu příklady Připjením k jedntce Pseidn 3268 lze přes WWW rzhraní (neb XML/SNMP případně Mdbus/TCP) zapnut/vypnut napájení pr server, klimatizaci atd. -: -: P zapnutí napájení Pwer = Zapnut Když 2 = On ptm Pwer = Vypnut P zapnutí napájení Pwer = Vypnut Když 2 = On ptm Pwer = Zapnut 01/2014

7 PwerEgg2 Rzměry HW grup Obsah ddávky Kmpletní ddávka PwerEgg2 bsahuje tyt plžky: 1x Zařízení PwerEgg2. 1x Tištěný návd Bezpečnst práce Zařízení dpvídá pžadavkům nrem platných v ČR, je prvzně dzkušen a je ddáván v prvzuschpném stavu. Pr udržení zařízení v tmt stavu je nutn řídit se dále uvedenými pžadavky na bezpečnst prvzu a údržbu zařízení. Zařízení nelze pužít jak bezpečnstní dpjvač! Zařízení nesmí být nadále pužíván zejména pkud: Je viditelně pškzen. Řádně nepracuje. Uvnitř zařízení jsu uvlněné díly. Byl vystaven déletrvající vlhksti neb zmkl. Byl nekvalifikvaně pravván neautrizvaným persnálem. Výrbce za zařízení dpvídá puze v případě, že je napájen ddaným neb dsuhlaseným síťvým kabelem. 01/2014
