1 EKK54552OX CS SPORÁK SK SPORÁK NÁVOD K POU ITÍ 2 NÁVOD NA POU ÍVANIE 30

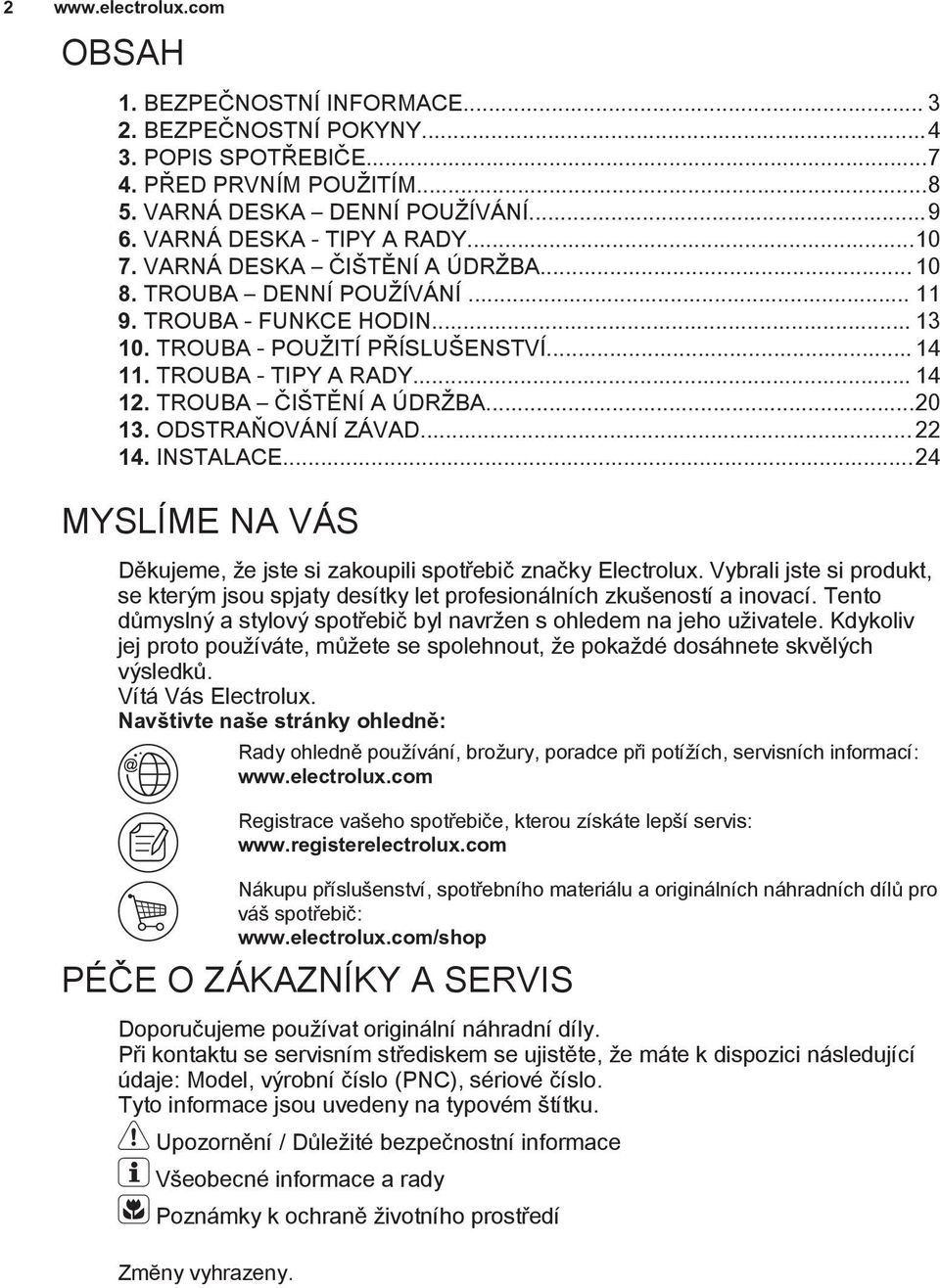

2 2 OBSAH 1. BEZPEÈNOSTNÍ INFORMACE BEZPEÈNOSTNÍ POKYNY POPIS SPOTØEBIÈE PØED PRVNÍM POU ITÍM VARNÁ DESKA DENNÍ POU ÍVÁNÍ VARNÁ DESKA - TIPY A RADY VARNÁ DESKA ÈI TÌNÍ A ÚDR BA TROUBA DENNÍ POU ÍVÁNÍ TROUBA - FUNKCE HODIN TROUBA - POU ITÍ PØÍSLU ENSTVÍ TROUBA - TIPY A RADY TROUBA ÈI TÌNÍ A ÚDR BA ODSTRAÒOVÁNÍ ZÁVAD INSTALACE...24 MYSLÍME NA VÁS Dìkujeme, e jste si zakoupili spotøebiè znaèky Electrolux. Vybrali jste si produkt, se kterım jsou spjaty desítky let profesionálních zku eností a inovací. Tento dùmyslnı a stylovı spotøebiè byl navr en s ohledem na jeho u ivatele. Kdykoliv jej proto pou íváte, mù ete se spolehnout, e poka dé dosáhnete skvìlıch vısledkù. Vítá Vás Electrolux. Nav tivte na e stránky ohlednì: Rady ohlednì pou ívání, bro ury, poradce pøi potí ích, servisních informací: Registrace va eho spotøebièe, kterou získáte lep í servis: Nákupu pøíslu enství, spotøebního materiálu a originálních náhradních dílù pro vá spotøebiè: /shop PÉÈE O ZÁKAZNÍKY A SERVIS Doporuèujeme pou ívat originální náhradní díly. Pøi kontaktu se servisním støediskem se ujistìte, e máte k dispozici následující údaje: Model, vırobní èíslo (PNC), sériové èíslo. Tyto informace jsou uvedeny na typovém títku. Upozornìní / Dùle ité bezpeènostní informace V eobecné informace a rady Poznámky k ochranì ivotního prostøedí Zmny vyhrazeny.

3 1. BEZPEÈNOSTNÍ INFORMACE Tento návod si peèlivì pøeètìte je tì pøed instalací spotøebièe a jeho prvním pou itím. Vırobce nezodpovídá za kody a zranìní zpùsobená nesprávnou instalací èi chybnım pou íváním. Návod k pou ití v dy uchovávejte spolu se spotøebièem pro jeho budoucí pou ití. 1.1 Bezpeènost dìtí a posti enıch osob Hrozí nebezpeèí udu ení, úrazu nebo jinıch trvalıch následkù. Tento spotøebiè smí pou ívat dìti star í osmi let nebo osoby se sní enımi fyzickımi, smyslovımi nebo du evními schopnostmi nebo osoby bez patøiènıch zku eností a znalostí, pouze pokud tak èiní pod dozorem nebo vedením, které zohledòuje bezpeènı provoz spotøebièe, a pokud rozumí rizikùm spojenım s provozem spotøebièe. Nenechte dìti hrát si se spotøebièem. V echny obaly uschovejte z dosahu dìtí. Je-li spotøebiè v provozu nebo pokud chladne, nedovolte dìtem a domácím zvíøatùm, aby se k nìmu pøibli ovaly. Pøístupné èásti jsou horké. Èi tìní a u ivatelskou údr bu spotøebièe by nemìly provádìt dìti bez dozoru. 1.2 V eobecné bezpeènostní informace ÈESKY 3 Tento spotøebiè smí instalovat a vımìnu kabelu provádìt jen kvalifikovaná osoba. Spotøebiè nepou ívejte spolu s externím èasovaèem nebo samostatnım dálkovım ovládáním. Pøíprava jídel s tuky èi oleji na varné desce bez dozoru mù e bıt nebezpeèná a zpùsobit po ár.

4 4 Oheò se nikdy nesna te uhasit vodou, ale vypnìte spotøebiè a poté plameny zakryjte napø. víkem nebo hasicí rou kou. Nepokládejte vìci na varnou desku. K èi tìní spotøebièe nepou ívejte èisticí zaøízení na páru. Na varnou desku nepokládejte ádné kovové pøedmìty jako no e, vidlièky, l íce nebo poklièky, proto e by se mohly zahøát na velmi vysokou teplotu. Pøi provozu je vnitøek spotøebièe horkı. Nedotıkejte se topnıch tìles ve spotøebièi. Pøi vkládání èi vyjímání pøíslu enství èi nádobí v dy pou ívejte kuchyòské chòapky. Pøed údr bou odpojte spotøebiè od napájení. Pøed vımìnou árovky se nejprve pøesvìdète, e je spotøebiè vypnutı, abyste pøede li riziku úrazu elektrickım proudem. Nepou ívejte drsné èisticí prostøedky nebo ostré kovové krabky k èistìní sklenìnıch dvíøek, mohly by po krábat povrch, co by mohlo následnì vést k rozbití skla. Jestli e je po kozenı pøívodní kabel, smí ho vymìnit pouze vırobce, autorizované servisní støedisko nebo osoba s podobnou pøíslu nou kvalifikací, jinak by mohlo dojít k úrazu. Pøi manipulaci s odkládací zásuvkou buïte opatrní. Mù e bıt horká. 2. BEZPEÈNOSTNÍ POKYNY Tento spotøebiè je vhodnı pro následující trhy: SK CZ 2.1 Instalace Tento spotøebiè smí instalovat jen kvalifikovaná osoba. Odstraòte ve kerı obalovı materiál. Po kozenı spotøebiè neinstalujte ani nepou ívejte. Øiïte se pokyny k instalaci dodanımi spolu s tímto spotøebièem. Pøi pøemis ování spotøebièe buïte v dy opatrní, proto e je tì kı. V dy noste ochranné rukavice. Netahejte spotøebiè za dr adlo. Kuchyòská skøíòka a vıklenek musí mít vhodné rozmìry. Dodr ujte minimální vzdálenosti od ostatních spotøebièù a nábytku.

5 Ujistìte se, e je spotøebiè namontován pod bezpeènou konstrukcí a vedle bezpeènıch konstrukcí. Nìkteré èásti spotøebièe jsou pod proudem. Uzavøete spotøebiè pomocí nábytku, abyste zabránili kontaktu s nebezpeènımi èástmi. Strany spotøebièe musí bıt umístìny vedle spotøebièù nebo kuchyòského nábytku stejné vı ky. Spotøebiè neumís ujte na podstavec. Spotøebiè neinstalujte vedle dveøí èi pod oknem. Zabráníte tak pøevr ení horkého nádobí ze spotøebièe pøi otevírání dveøí èi okna. Zajistìte instalaci stabilizaèního prvku, kterı bude bránit pøevr ení spotøebièe. Øiïte se pokyny v èásti Instalace. 2.2 Pøipojení k elektrické síti Hrozí nebezpeèí po áru nebo úrazu elektrickım proudem. Ve kerá elektrická pøipojení by mìla bıt provedena kvalifikovanım elektrikáøem. Spotøebiè musí bıt uzemnìn. Zkontrolujte, zda údaje o napájení na typovém títku souhlasí s parametry elektrické sítì. Pokud tomu tak není, obra te se na kvalifikovaného elektrikáøe. V dy pou ívejte správnì instalovanou sí ovou zásuvku s ochranou proti úrazu elektrickım proudem. Nepou ívejte rozboèovací zástrèky ani prodlu ovací kabely. Sí ové kabely se nesmí dotıkat dvíøek spotøebièe, obzvlá tì, jsou-li dvíøka horká. Ochrana pøed úrazem elektrickım proudem u ivıch èi izolovanıch èástí musí bıt pøipevnìna tak, aby ne la odstranit bez pou ití nástrojù. Sí ovou zástrèku zapojte do sí ové zásuvky a na konci instalace spotøebièe. Po instalaci musí zùstat sí ová zástrèka nadále dostupná. Pokud je sí ová zásuvka uvolnìná, nezapojujte do ni sí ovou zástrèku. Neodpojujte spotøebiè ze zásuvky tahem za kabel. V dy tahejte za zástrèku. Pou ívejte pouze správná izolaèní zaøízení: ochranné vypínaèe vedení, pojistky (pojistky roubového typu se musí odstranit z dr áku), ochranné zemnicí jistièe a stykaèe. Je nutné instalovat vhodnı vypínaè nebo izolaèní zaøízení k øádnému odpojení v ech napájecích vodièù spotøebièe. Toto izolaèní zaøízení musí mít mezeru mezi kontakty alespoò 3 mm irokou. Pøed zapojením sí ové zástrèky do sí ové zásuvky zcela zavøete dvíøka spotøebièe. 2.3 Pøipojení plynu Ve kerá plynová pøipojení by mìla bıt provedena kvalifikovanou osobou. Pøed instalací je nutné zajistit, aby seøízení spotøebièe odpovídalo podmínkám místního rozvodu plynu (druhu plynu a tlaku plynu). Zkontrolujte, zda kolem spotøebièe mù e obíhat chladnı vzduch. Informace ohlednì pøívodu plynu naleznete na typovém títku. Tento spotøebiè není pøipojen k zaøízení na odvod spalin. Ujistìte se, e je spotøebiè pøipojen dle aktuálních instalaèních vyhlá ek. Dbejte na po adavky tıkající se dostateèné ventilace. 2.4 Pou ití ÈESKY 5 Nebezpeèí úrazu a popálení. Nebezpeèí úrazu elektrickım proudem. Tento spotøebiè pou ívejte pouze v domácnosti. Nemìòte technické parametry tohoto spotøebièe. Ujistìte se, e nejsou ventilaèní otvory zakryté. Zapnutı spotøebiè nenechávejte bez dozoru. Spotøebiè po ka dém pou ití vypnìte. Pokud je spotøebiè v provozu, buïte pøi otevírání jeho dvíøek opatrní. Mù e dojít k uvolnìní horkého vzduchu.

6 6 Nepracujte se spotøebièem, kdy máte vlhké ruce nebo kdy je v kontaktu s vodou. Nepou ívejte spotøebiè jako pracovní nebo odkládací plochu. Hrozí nebezpeèí po áru nebo vıbuchu Tuky a oleje mohou pøi zahøátí uvolòovat hoølavé páry. Kdy vaøíte s tuky a oleji, dr te plameny a ohøáté pøedmìty mimo jejich dosah. Páry uvolòované velmi horkımi oleji se mohou samovolnì vznítit. Pou itı olej, kterı obsahuje zbytky potravin, mù e zpùsobit po ár pøi ni ích teplotách ne olej, kterı se pou ívá poprvé. Do spotøebièe, do jeho blízkosti nebo na spotøebiè neumís ujte hoølavé pøedmìty nebo pøedmìty obsahující hoølavé látky. Pøi otvírání dvíøek nesmí bıt v blízkosti spotøebièe jiskry ani otevøenı oheò. Dvíøka spotøebièe otevírejte opatrnì. Pou íváte-li pøi pøípravì jídla pøísady obsahující alkohol, mù e vzniknout smìs vzduchu s alkoholem. Hrozí nebezpeèí po kození spotøebièe. Jak zabránit po kození nebo zmìnì barvy smaltovaného povrchu: Nepokládejte nádobí èi jiné pøedmìty pøímo na dno spotøebièe. Nenalévejte vodu pøímo do horkého spotøebièe. po dokonèení peèení nenechávejte vlhká jídla ve spotøebièi. Pøi vkládání nebo vyjímání pøíslu enství buïte opatrní. Barevné zmìny na smaltovaném povrchu nemají vliv na vıkon spotøebièe. Nejedná se o závadu z hlediska ustanovení záruky. Pøi peèení vlhkıch koláèù pou ívejte hlubokı plech. Ovocné ávy mohou zanechat trvalé skvrny. Nepokládejte horké nádoby na ovládací panel. Nenechte vyvaøit vodu v nádobách. Dbejte na to, aby na spotøebiè nespadly varné nádoby èi jiné pøedmìty. Mohl by se po kodit jeho povrch. Nezapínejte varné zóny s prázdnımi nádobami nebo zcela bez nádob. Na spotøebiè nebo pøímo na dno spotøebièe nepokládejte hliníkovou fólii. Nádoby vyrobené z litiny èi hliníku nebo nádoby s po kozenım dnem mohou zpùsobit po krábání. Tyto pøedmìty pøi pøesouvání na varné desce v dy zdvihnìte. V místì instalace spotøebièe zaøiïte dobrou ventilaci. Pou ívejte pouze nádobí se správnım tvarem a prùmìrem dna vìt ím ne jsou rozmìry hoøákù. Zkontrolujte, zda plamen nezhasne, otoèíte-li ovladaèem rychle z maximální do minimální polohy. Pou ívejte pouze pøíslu enství dodávané se spotøebièem. Na hoøáky neinstalujte rozptylovaè plamene. Tento spotøebiè je urèen vıhradnì pro pøípravu jídel. Nesmí bıt pou íván k jinım úèelùm, napøíklad k vytápìní místností. 2.5 Èi tìní a údr ba Hrozí nebezpeèí poranìní, po áru nebo po kození spotøebièe. Pøed provádìním údr by spotøebiè vypnìte. Vytáhnìte zástrèku ze zásuvky. Pøesvìdète se, e spotøebiè u vychladl. Mohlo by dojít k prasknutí sklenìnıch panelù. Po kozené sklenìné panely okam itì vymìòte. Kontaktujte autorizované servisní støedisko. Spotøebiè èistìte pravidelnì, abyste zabránili po kození materiálu jeho povrchu. Zbytky tukù èi jídel ve spotøebièi mohou zpùsobit po ár. Vyèistìte spotøebiè vlhkım mìkkım hadrem. Pou ívejte pouze neutrální mycí prostøedky. Nepou ívejte

7 ÈESKY 7 prostøedky s drsnımi èásticemi, drátìnky, rozpou tìdla nebo kovové pøedmìty. Pou ijete-li sprej do trouby, øiïte se bezpeènostními pokyny uvedenımi na jeho balení. Katalytickı smalt (je-li souèástí vıbavy) neèistìte ádnım druhem èisticího prostøedku. Hoøáky nemyjte v myèce nádobí. 2.6 Vnitøní osvìtlení V tomto spotøebièi se pou ívají speciální èi halogenové árovky pouze pro pou ití v domácích spotøebièích. Nepou ívejte je pro osvìtlení domácnosti. Nebezpeèí úrazu elektrickım proudem. Pøed vımìnou árovky spotøebiè odpojte od napájení. Pou ívejte pouze árovky se stejnımi vlastnostmi. 2.7 Likvidace Hrozí nebezpeèí úrazu èi udu ení. Pro informace ohlednì správné likvidace spotøebièe se obra te na místní úøady. Odpojte spotøebiè od elektrické sítì. Odøíznìte a vyhoïte sí ovı kabel. Odstraòte dveøní západku, abyste zabránili uvìznìní dìtí a domácích zvíøat ve spotøebièi. Vnìj í plynové potrubí slisujte. 3. POPIS SPOTØEBIÈE 3.1 Celkovı pohled Ovladaèe varné desky 2 Elektronickı programátor 3 Ovladaè teploty 4 Kontrolka / symbol / ukazatel teploty 5 Ovladaè funkcí trouby 6 Gril 7 árovka 8 Ventilátor 9 Polohy ro tù

8 8 3.2 Uspoøádání varné desky Pomocnı hoøák 2 Vıstup páry - poèet a poloha závisí na modelu 3 Støednì rychlı hoøák 4 Støednì rychlı hoøák 5 Rychlı hoøák Pøíslu enství Tvarovanı ro t Pro nádoby na peèení, dortové a koláèové formy, peèenì. Plech na peèení 4. PØED PRVNÍM POU ITÍM Viz kapitoly o bezpeènosti. 4.1 První èi tìní Pokud èlánek grilu visí dolù, zatlaète jej na horní stìnu spotøebièe nad dr áky na vnitøních stìnách. Vyjmìte ze spotøebièe v echno pøíslu enství. Viz èást Èi tìní a údr ba. Pøed prvním pou itím spotøebiè vyèistìte. Vlo te pøíslu enství zpìt do jeho pùvodní polohy. 4.2 Nastavení èasu Pøed pou itím trouby musíte nastavit èas. Na koláèe a su enky. Zásuvka Zásuvka je umístìna pod vnitøkem trouby. Po pøipojení spotøebièe k elektrické síti nebo po vıpadku elektrického proudu displej automaticky bliká. 1. Opakovanì stisknìte tlaèítko volby. Rozsvítí se symbol zapnutého èasovaèe. 2. Pomocí tlaèítka nebo nastavte správnı denní èas. Asi po pìti sekundách blikání pøestane a na displeji se zobrazí nastavenı denní èas. Ke zmìnì èasu zapnìte spotøebiè a souèasnì stisknìte a nebo. Kdy bliká dvojteèka mezi hodinami a minutami, stisknutím nastavíte novı èas. 4.3 Pøedehøátí nebo Pøedehøátí prázdného spotøebièe ke spálení zbytkové mastnoty. 1. Zvolte funkci a maximální teplotu.

9 2. Nechte spotøebiè pracovat jednu hodinu. 3. Zvolte funkci a maximální teplotu. Maximální teplota pøi této funkci je 210 C. 4. Nechte spotøebiè pracovat 15 minut. 5. Zvolte funkci a maximální teplotu. 5. VARNÁ DESKA DENNÍ POU ÍVÁNÍ ÈESKY 9 6. Nechte spotøebiè pracovat 15 minut. Pøíslu enství se mù e zahøát více ne obvykle. Ze spotøebièe mù e vycházet zápach a kouø. To je normální jev. Zajistìte dostateèné vìtrání. Viz kapitoly o bezpeènosti. 5.1 Zapálení hoøáku Hoøák v dy zapalte pøed tím, ne na nìj postavíte nádobu. Pøi pou ívání otevøeného ohnì v kuchyni buïte velmi opatrní. Vırobce odmítá jakoukoli odpovìdnost za chybné pou ití plamene. 1. Otoète ovladaèem varné desky proti smìru hodinovıch ruèièek do polohy maximálního prùtoku plynu a zatlaète jej. 2. Dr te ovladaè varné desky zatlaèenı po dobu 10 nebo ménì sekund, aby se termoèlánek zahøál. V opaèném pøípadì se pøeru í pøívod plynu. 3. Kdy se plamen ustálí, nastavte jeho intenzitu. Ovladaè stisknìte na maximálnì 15 sekund. Jestli e se hoøák po uplynutí 15 sekund nezapálí, uvolnìte ovladaè, otoète ho do polohy vypnuto a pøed dal ím pokusem o zapálení hoøáku alespoò jednu minutu poèkejte. V pøípadì vıpadku elektrického proudu mù ete hoøák zapálit i bez elektrického zaøízení. V takovém pøípadì pøilo te k hoøáku plamen, stisknìte odpovídající ovladaè a otoète jím do polohy na maximum. Dr te ovladaè zatlaèenı po dobu 10 nebo ménì sekund, aby se termoèlánek zahøál. Jestli e z nìjakého dùvodu plamen zhasne, otoète ovladaèem do polohy vypnuto, poèkejte nejménì jednu minutu a pokuste se hoøák znovu zapálit. Generátor jisker se mù e automaticky spou tìt, kdy zapnete elektøinu, po instalaci nebo po vıpadku proudu. Nejde o závadu. Jestli e se hoøák ani po nìkolika pokusech nezapálí, zkontrolujte, zda je korunka a její víèko ve správné poloze.

10 Pøehled hoøáku A) Víèko hoøáku B) Korunka hoøáku C) Zapalovací svíèka D) Termoèlánek A B C D 5.3 Vypnutí hoøáku Chcete-li plamen zhasnout, otoète ovladaèem do polohy vypnuto. Pøed sejmutím nádobí z hoøáku v dy nejdøíve ztlumte nebo zhasnìte plamen. 6. VARNÁ DESKA - TIPY A RADY 6.1 Nádobí Viz kapitoly o bezpeènosti. Nedávejte stejnou pánev na dva hoøáky. Abyste zabránili rozlití a pøípadnému poranìní, nepokládejte na hoøáky nestabilní nebo po kozené nádoby. POZOR! Ujistìte se, e dr adla hrncù nepøeènívají nad pøedním okrajem varné desky. POZOR! Ujistìte se, e jsou hrnce umístìné na støedu hoøákù, èím získají maximální stabilitu a sní í se spotøeba plynu. 6.2 Prùmìry nádobí Hoøák Pou ívejte nádoby na vaøení s prùmìrem vhodnım pro rozmìry hoøákù. Prùmìr nádoby (mm) Rychlı Støednì rychlı Pomocnı Úspora energie Je-li to mo né, v dy zakrıvejte nádoby poklièkami. Kdy zaènou tekutiny vøít, ztlumte plamen, aby jen mírnì perlily. 7. VARNÁ DESKA ÈI TÌNÍ A ÚDR BA Viz kapitoly o bezpeènosti.

11 7.1 V eobecné informace Varnou desku po ka dém pou ití oèistìte. Nádoby pou ívejte v dy s èistou spodní stranou. krábance nebo tmavé skvrny na povrchu nemají vliv na funkci varné desky. Pou ijte speciální èisticí prostøedek vhodnı na povrch varné desky. Èásti z nerezové oceli omyjte vodou a pak osu te mìkkım hadrem. 7.2 Èi tìní varné desky Okam itì odstraòte: roztavenı plast, plastovou folii nebo jídlo obsahující cukr. Pokud tak neuèiníte, neèistota mù e varnou desku po kodit. Odstraòte po dostateèném vychladnutí varné desky: skvrny od vodního kamene, vodové krou ky, tukové skvrny nebo kovovì lesklé zbarvení. Vyèistìte varnou desku vlhkım hadøíkem s malım mno stvím mycího prostøedku. Po vyèi tìní varnou desku osu te mìkkım hadrem. Smaltované èásti, kryt a korunku hoøákù umyjte vla nou vodou se saponátem a pøed jejich vlo ením zpìt je øádnì osu te. 7.3 Èi tìní zapalovací svíèky Elektrické zapalování se provádí pomocí keramické zapalovací svíèky s kovovou 8. TROUBA DENNÍ POU ÍVÁNÍ Viz kapitoly o bezpeènosti. elektrodou. Udr ujte tyto souèásti èisté, aby hoøáky dobøe zapalovaly, a kontrolujte prùchodnost otvorù v korunkách hoøákù. 7.4 Møí ky pod nádoby Møí ky pod nádoby nejsou odolné pro mytí v myèce nádobí. Musí se mıt ruènì. 1. Møí ky pod nádoby pro pohodlnìj í èi tìní vyjmìte. Pøi snímání møí ek pod nádoby buïte velmi opatrní, aby nedo lo k po kození varné desky. 2. Pøi ruèním mytí møí ek pod nádoby buïte opatrní pøi jejich osu ování, proto e smaltování mù e mít nìkdy drsné hrany. V pøípadì potøeby odstraòte odolné skvrny pomocí pastového èisticího prostøedku. 3. Po vyèi tìní møí ek pod nádoby se ujistìte, e jsou umístìné ve správné poloze. 4. Ujistìte se, e jsou ramena møí ek pod nádoby na støedu hoøáku, aby mohl hoøák správnì fungovat. 7.5 Pravidelná údr ba ÈESKY 11 Pravidelnì si v autorizovaném servisním støedisku objednávejte kontrolu stavu pøívodní plynové trubky a nastavovaèe tlaku, je-li instalován.

12 Zapnutí a vypnutí spotøebièe Podle daného modelu má vá spotøebiè symboly ovladaèe, ukazatele nebo kontrolky: Ukazatel se rozsvítí, kdy trouba zaène høát. Kontrolka se rozsvítí, kdy je spotøebiè v provozu. Symbol ukazuje, zda ovladaè øídí jednu z varnıch zón, funkce trouby nebo teplotu. 8.3 Funkce trouby 1. Otoète ovladaèem funkcí trouby na po adovanou funkci. 2. Otoète ovladaèem teploty na po adovanou teplotu. 3. Spotøebiè vypnete otoèením ovladaèe funkcí a teploty trouby do polohy vypnuto. 8.2 Bezpeènostní termostat Nesprávná obsluha spotøebièe nebo vadné souèásti mohou zpùsobit nebezpeèné pøehøátí. Aby se tomu zabránilo, je tato trouba vybavena bezpeènostním termostatem, kterı pøeru í napájení. Po poklesu teploty se trouba opìt automaticky zapne. Symbol Funkce trouby Poloha Vypnuto Konvenèní ohøev Spodní ohøev Mírné peèení Gril Pou ití Spotøebiè je vypnutı. K peèení mouènıch jídel a masa na jedné úrovni trouby. K peèení koláèù s køupavım spodkem a zavaøování potravin. K peèení ve formách a k su ení potravin na jedné úrovni trouby pøi nízké teplotì. Ke grilování plochıch pokrmù a opékání chleba. Pravı horkı vzduch Rozmrazování K peèení jídla na dvou úrovních souèasnì a k su ení potravin.nastavte teplotu trouby o C ni í ne pøi pou ití funkce Konvenèní ohøev. K rozmrazování potravin.

13 9. TROUBA - FUNKCE HODIN 9.1 Displej ÈESKY 13 A B C D A) Ukazatel funkce Trvání a Ukonèení B) Displej èasu C) Ukazatel zapnutého èasovaèe D) Ukazatel funkce Minutka 9.2 Tlaèítka Tlaèítko Funkce Popis MÍNUS HODINY PLUS Slou í k nastavení èasu. Slou í k nastavení funkce hodin. Slou í k nastavení èasu. 9.3 Tabulka funkcí hodin Funkce hodin Pou ití Minutka Slou í k nastavení odpoèítávání (1 min - 23 h 59 min). Tato funkce nemá ádnı vliv na provoz spotøebièe. dur Trvání Slou í k nastavení doby pøípravy v troubì (1 min - 10 h). End Ukonèení Slou í k nastavení doby vypnutí trouby (1 min - 10 h). Pokud chcete, aby se spotøebiè automaticky zapnul a poté vypnul, mù ete souèasnì pou ít funkci Trvání a Ukonèení: nejprve nastavte funkci Trvání a poté Ukonèení. 9.4 Nastavení funkcí hodin U funkce Trvání (dur) a Ukonèení (End) nastavte funkci trouby a teplotu pøípravy jídla. Toto není nutné u funkce Minutka. 2. Pomocí nebo nastavte potøebnou funkci hodin. Funkce hodin se zapne. Na displeji se zobrazí ukazatel nastavené funkce hodin. U funkce Ukonèení a Trvání se na displeji zobrazí také symbol A. 3. Po uplynutí nastaveného èasu ukazatel funkce hodin zabliká a na dvì minuty zazní zvukovı signál. Chcete-li signál vypnout, stisknìte libovolné tlaèítko. U zapnutıch funkcí Trvání a Ukonèení se spotøebiè vypne automaticky. 1. Opakovanì stisknìte, dokud nezaène blikat ukazatel po adované funkce hodin.

14 Zru ení funkce hodin 1. Opakovanì stisknìte, dokud nezaène blikat ukazatel po adované funkce. 2. Souèasnì stisknìte a podr te tlaèítka a. Funkce hodin by mìla zhasnout bìhem nìkolika sekund. 9.6 Zmìna zvukového signálu 1. Aktuální zvukovı signál pøehrajete stisknutím a podr ením tlaèítka. 10. TROUBA - POU ITÍ PØÍSLU ENSTVÍ 2. Zmìnu signálu provedete opakovanım stisknutím. 3. Uvolnìte tlaèítko. Poslední tón se nastaví jako novı zvukovı signál. 4. Poèkejte pìt sekund na automatické potvrzení nastavení. Kdy je spotøebiè odpojen od elektrické sítì nebo po vıpadku elektrického proudu, tón zvukového signálu se nastaví zpìt na vıchozí hodnotu. Viz kapitoly o bezpeènosti Vlo ení pøíslu enství Tvarovanı ro t: Tvarovanı ro t má speciálnì tvarovanou zadní èást, která napomáhá íøení tepla. Plech na peèení: Plech na peèení nezasunujte zcela dozadu k zadní stìnì vnitøku trouby. Zabránili byste tak cirkulaci tepla kolem plechu. Jídlo by se mohlo pøipálit, obzvlá tì pak v zadní èásti plechu. Zasuòte ro t do pøíslu né polohy. Ujistìte se, e se nedotıká zadní stìny trouby. 11. TROUBA - TIPY A RADY Viz kapitoly o bezpeènosti. Teploty a èasy peèení v tabulkách jsou pouze orientaèní. Závisí na receptu, kvalitì a mno ství pou itıch pøísad. Polo te plech na peèení nebo pekáè do polohy ro tu. Ujistìte se, e se nedotıká zadní stìny trouby V eobecné informace Spotøebiè má ètyøi úrovnì ro tù. Polohy ro tù ve spotøebièi se poèítají zdola. Tento spotøebiè je vybaven speciálním systémem, kterı zaji uje obìh vzduchu a stálou recyklaci páry. Tento systém umo òuje peèení a vaøení v páøe, tak e jídla jsou uvnitø mìkká a na povrchu mají kùrèièku.

15 Doba peèení a spotøeba energie jsou sní eny na minimum. Ve spotøebièi nebo na sklenìnıch panelech dvíøek se mù e srá et vlhkost. To je normální jev. Pøi otvírání dvíøek spotøebièe bìhem pøípravy jídla v dy odstupte. Kondenzaci sní íte, kdy spotøebiè v dy pøed pøípravou jídla na 10 minut pøedehøejte. Po ka dém pou ití spotøebièe setøete vlhkost. Pøi pøípravì jídel na dno spotøebièe nestavte ádné pøedmìty a ádnou èást spotøebièe nezakrıvejte hliníkovou fólií. Mohlo by to ovlivnit vısledky peèení a po kodit smalt Peèení mouènıch jídel Va e trouba mù e péct jinak, ne jak jste byli zvyklí u starého spotøebièe. Svá obvyklá nastavení (teplotu, doby peèení) a polohy ro tù byste mìli proto upravit podle doporuèení uvedenıch v tabulkách. Vırobce doporuèuje pøi prvním peèení pou ít ni í teploty. Jestli e nemù ete najít nastavení pro urèitı recept, sna te se vybrat podobné jídlo. Pokud peèete mouèná jídla na nìkolika úrovních ro tù, mù ete dobu peèení prodlou it o minut. Rùznì vysoké mouèníky a peèivo mohou nejprve nerovnomìrnì zhnìdnout. V takovém pøípadì ale hned nemìòte teplotu. Rozdíly se bìhem peèení vyrovnají. Pøi del í dobì peèení mù ete troubu vypnout asi 10 minut pøed koncem peèení, abyste vyu ili zbytkového tepla. Pøi peèení zmra eného jídla se mohou plechy v troubì bìhem peèení zkroutit. Po ochlazení se opìt vyrovnají Peèení mouèníkù Neotvírejte dvíøka, dokud neuplynou 3/4 èasu nutného k peèení. Jestli e do trouby vlo íte dva plechy na peèení, musí bıt mezi plechy jedna úroveò drá ek volná Peèení masa a ryb Pøi peèení velmi tuèného jídla pou ijte hlubokı pekáè / plech, aby se v troubì nevytvoøily skvrny, které by ji nemusely jít odstranit. Pøed podáváním nechte maso odpoèívat asi 15 minut, a teprve potom ho krájejte, aby nevytekla áva. Do hlubokého pekáèe / plechu nalijte trochu vody, aby se pøi peèení tolik nekouøilo. Kondenzaci kouøe zabráníte dolitím vody poka dé, kdy se odpaøí Doby pøípravy ÈESKY 15 Doba pøípravy zále í na druhu potravin, jejich konzistenci a mno ství. Nejprve sledujte prùbìh peèení a jeho vısledek. Postupnì si najdìte nejlep í nastavení (nastavení teploty, dobu peèení, apod.) pro nádobí, recepty a mno ství potravin, které s tímto spotøebièem pou íváte Konvenèní ohøev Jídlo Mno ství (g) Teplota ( C) Èas (min) Poloha ro tu Pøíslu enství Pruhy tìsta plech na peèení Plochı koláè 1) plech na peèení Kynutı koláè s jablky plech na peèení

16 16 Jídlo Mno ství (g) Jableènı koláè 2) Teplota ( C) Èas (min) Poloha ro tu Pøíslu enství kruhové hliníkové plechy (prùmìr: 20 cm) Malé koláèky 1) plech na peèení Pi kotovı koláè kruhovı hliníkovı plech bez tuku 1) (prùmìr: 26 cm) Koblihy ) 2 plech na peèení Celé kuøe tvarovanı ro t 1 plech na peèení Pùlka kuøete tvarovanı ro t 1 plech na peèení Vepøová kotleta Tvarovanı ro t 1 plech na peèení Dortovı korpus plech na peèení 4) Plnìné kynuté plech na peèení koláèe 5) Pizza plech na peèení Tvarohovı koláè plech na peèení vıcarskı jableènı plech na peèení 5) koláè Vánoèní dort 5) ) 2 plech na peèení Slanı lotrinskı kruhovı plech koláè 5) (prùmìr: 26 cm) Venkovskı hliníkové plechy (délka: 20 chléb 7) cm) Rumunskı pi kot 1) chy (délka: hliníkové ple cm) na stejné úrovni trouby

17 ÈESKY 17 Jídlo Rumunskı pi kot tradièní Mno ství (g) Teplota ( C) Èas (min) Poloha ro tu Pøíslu enství hliníkové plechy (délka: 25 cm) na stejné úrovni trouby Sladké peèivo plech na peèení 5) Roláda 1) plech na peèení Pusinky plech na peèení Koláè s drobenkou plech na peèení 5) Pi kotovı koláè plech na peèení 1) Máslovı koláè plech na peèení 1) 1) Pøedehøejte troubu po dobu 10 minut. 2) Pøedehøejte troubu po dobu 15 minut. 3) Po vypnutí spotøebièe ponechte mouèník v troubì dal ích 7 minut. 4) Pøedehøejte troubu po dobu 20 minut. 5) Pøedehøejte troubu po dobu minut. 6) Po vypnutí spotøebièe ponechte mouèník v troubì dal ích 10 minut. 7) Nastavte teplotu na 250 C a pøedehøejte troubu po dobu 18 minut Pravı horkı vzduch Jídlo Mno ství (g) Teplota ( C) Èas (min) Poloha ro tu Pøíslu enství Prou ky tìsta plech na peèení 1) Prou ky tìsta plech na peèení 1) Plochı koláè 1) plech na peèení Plochı koláè 1) plech na peèení Kynutı koláè s plech na peèení jablky 1)

18 18 Jídlo Mno ství (g) Jableènı koláè 1) Teplota ( C) Èas (min) Poloha ro tu Pøíslu enství kruhové hliníkové plechy (prùmìr: 20 cm) Malé koláèky 1) plech na peèení Malé koláèky 1) plech na peèení Pi kotovı koláè kruhovı bez tuku 1) hliníkovı plech (prùmìr: 26 cm) Koblihy ) 3 plech na peèení Celé kuøe tvarovanı ro t 1 plech na peèení Vepøová kotleta tvarovanı ro t 1 plech na peèení Dortovı korpus plech na peèení 3) Plnìné kynuté koláèe Tvarohovı koláè plech na peèení plech na peèení vıcarskı jableènı plech na peèení koláè 3) Vánoèní dort 1) ) 3 plech na peèení Slanı lotrinskı kruhovı koláè 3) plech (prùmìr: 26 cm) Venkovskı plech na peèení chléb 5)

19 ÈESKY 19 Jídlo Mno ství (g) Teplota ( C) Èas (min) Poloha ro tu Pøíslu enství Rumunskı pi kot 1) plechy (dél hliníkové ka: 25 cm) na stejné úrovni trouby Rumunskı pi kot tradièní hliníkové plechy (délka: 25 cm) na stejné úrovni trouby Sladké peèivo plech na peèení 1) Sladké peèivo plech na peèení 1) Roláda 1) plech na peèení Pusinky plech na peèení Pusinky plech na peèení Koláè s drobenkou plech na peèení 1) Pi kotovı koláè plech na peèení 1) 1) Pøedehøejte troubu po dobu 10 minut. 2) Po vypnutí spotøebièe ponechte mouèník v troubì dal ích 7 minut. 3) Pøedehøejte troubu po dobu 15 minut. 4) Po vypnutí spotøebièe ponechte mouèník v troubì dal ích 10 minut. 5) Nastavte teplotu na 230 C a pøedehøejte troubu po dobu 15 minut Mírné peèení Jídlo Mno ství (g) Teplota ( C) Èas (min) Poloha ro tu Máslovı koláè plech na peèení 1) Pøíslu enství Prou ky tìsta plech na peèení 1)

20 20 Jídlo Mno ství (g) Teplota ( C) Èas (min) Poloha ro tu Pøíslu enství Plochı koláè 1) plech na peèení Pizza 1) plech na peèení Roláda 1) plech na peèení Pusinky 2) plech na peèení Pi kotovı koláè plech na peèení 1) Máslovı koláè plech na peèení 1) Celé kuøe tvarovanı ro t 1) Nastavte teplotu na 250 C a pøedehøejte troubu po dobu 20 minut. 2) Nastavte teplotu na 250 C a pøedehøejte troubu po dobu 10 minut. 12. TROUBA ÈI TÌNÍ A ÚDR BA 1 plech na peèení Viz kapitoly o bezpeènosti Poznámky k èi tìní Pøední stranu spotøebièe otøete mìkkım hadøíkem namoèenım v roztoku teplé vody a mycího prostøedku. K èi tìní kovovıch ploch pou ívejte bì nı èisticí prostøedek. Vnitøek spotøebièe èistìte po ka dém pou ití. Hromadìní mastnoty èi zbytkù jídel mù e zpùsobit po ár. Odolné neèistoty odstraòte pomocí speciálního prostøedku k èi tìní trouby. Vyèistìte v echno pøíslu enství po ka dém pou ití a nechte jej vysu it. Pou ijte mìkkı hadr a vla nou vodu s mycím prostøedkem. Máte-li nepøilnavé pøíslu enství, neèistìte je agresivními èisticími prostøedky, ostrımi pøedmìty, ani je nemyjte v myèce nádobí. Mohlo by dojít k po kození nepøilnavého povrchu Spotøebièe z nerezové oceli nebo hliníku Dvíøka trouby èistìte pouze vlhkou houbou. Osu te je mìkkım hadøíkem. Nikdy nepou ívejte ocelové drátìnky, kyseliny nebo abrazivní (pískové) prostøedky, proto e by mohly po kodit povrch trouby. Ovládací panel vyèistìte se stejnou opatrností.

21 12.3 Odstranìní a instalace sklenìnıch panelù trouby Sklenìné panely lze pøi èi tìní vyjmout. Poèet jednotlivıch sklenìnıch panelù se li í dle modelu. Pøi èi tìní nechte dvíøka trouby lehce otevøená. Kdy jsou plnì otevøená, mù e jejich náhodné zavøení nìco po kodit. Spotøebiè bez sklenìnıch panelù nepou ívejte. 1. Otevírejte dvíøka, dokud nedosáhnou úhlu pøibli nì 30. Dvíøka zùstanou pøi lehkém otevøení na svém místì Uchopte horní okraj sklenìnıch panelù dvíøek a vytáhnìte je jeden po druhém nahoru. 5. Sklenìnı panel omyjte vodou se saponátem. Sklenìnı panel peèlivì osu te. Po vyèi tìní sklenìné panely a dvíøka trouby opìt nasaïte. Proveïte vı e uvedené kroky v opaèném poøadí. Nejprve vra te men í a potom vìt í panel. POZOR! Oblast potisku vnitøního sklenìného panelu musí smìøovat k vnitøní stranì dvíøek. ÈESKY 21 POZOR! Po instalaci se dále ujistìte, e povrch rámu sklenìného panelu s potiskem skla není na dotek drsnı. POZOR! Dávejte pozor, abyste vnitøní sklenìnı panel nainstalovali správnì do jeho umístìní Vysazení zásuvky 2. Uchopte okrajovou li tu na horní stranì dvíøek (B) na obou stranách a zatlaèením smìrem dovnitø uvolnìte svorku tìsnìní. 2 B 1 V zásuvce neskladujte hoølavé vìci a materiály (jako napø. èisticí prostøedky, plastové sáèky, textilní chòapky, papír nebo èisticí spreje). Pøi pou ití trouby se mù e zásuvka znaènì zahøát. Hrozí nebezpeèí po áru. Zásuvku pod troubou lze pøi èi tìní vyjmout. 1. Vytáhnìte zásuvku a na doraz. 3. Vytáhnìte li tu dopøedu a odstraòte ji. Pøi vyjímání sklenìnıch panelù se mohou dvíøka zavírat.

22 22 Nebezpeèí úrazu elektrickım proudem! Pøed vımìnou árovky vypnìte pojistky. árovka trouby a její kryt mohou bıt horké. 1. Vypnìte spotøebiè. 2. Vytáhnìte pojistky v pojistkové skøíòce nebo vypnìte jistiè. 2. Pomalu zásuvku zdvihnìte. 3. Zásuvku zcela vytáhnìte. Zásuvku vlo íte stejnım postupem jako vı e, ale v opaèném poøadí Vımìna árovky Na dno vnitøku spotøebièe polo te mìkkou látku. Zabráníte tak po kození krytu árovky a vnitøku trouby. 13. ODSTRAÒOVÁNÍ ZÁVAD Zadní árovka 1. Sklenìnım krytem otoète proti smìru hodinovıch ruèièek a sejmìte jej. 2. Sklenìnı kryt vyèistìte. 3. árovku vymìòte za vhodnou árovku odolnou proti teplotì 300 C. 4. Nasaïte sklenìnı kryt. Viz kapitoly o bezpeènosti Co dìlat, kdy... Problém Mo ná pøíèina Øe ení Po zapnutí generátoru jisker se neobjevují ádné jiskry. Po zapnutí generátoru jisker se neobjevují ádné jiskry. Po zapnutí generátoru jisker se neobjevují ádné jiskry. Plamen zhasíná ihned po zapálení. Varná deska není zapojena do elektrické sítì nebo není pøipojena správnì. Je uvolnìná pojistka. Víèko a korunka hoøáku a jsou nasazeny nesprávnì. Termoèlánek není dostateènì zahøátı. Zkontrolujte, zda je varná deska správnì zapojena do elektrické sítì. Viz schéma zapojení. Zkontrolujte, zda pøíèinou závady není pojistka. Pokud se pojistka uvolòuje opakovanì, obra te se na autorizovaného elektrikáøe. Umístìte správnì víèko a korunku hoøáku. Po zapálení plamene nechte generátor jisker zapnutı je tì 10 nebo ménì sekund.

23 ÈESKY 23 Problém Mo ná pøíèina Øe ení Krou ek plamene je nerovnomìrnı. Hoøáky nefungují. Plamen je oran ovı nebo lutı. Korunka hoøáku je ucpaná zbytky jídla. Je pøeru ena dodávka plynu. Ujistìte se, e není tryska zanesená a korunka hoøáku je èistá. Zkontrolujte pøívod plynu. V nìkterıch místech hoøáku mù e mít plamen oran ovou èi lutou barvu. To je normální jev. Trouba nehøeje. Trouba je vypnutá. Zapnìte troubu. Osvìtlení nefunguje. Vadná árovka. Vymìòte árovku. Na jídle a uvnitø trouby se usazuje pára a kondenzát. Nechali jste jídlo v troubì pøíli dlouho. Po dokonèení pøípravy nenechávejte jídla v troubì déle ne minut. Trouba nehøeje. Hodiny nejsou nastavené. Nastavte hodiny. Trouba nehøeje. Dokonèení jídel trvá pøíli dlouho nebo se jídla pøipraví pøíli rychle. Na displeji se zobrazuje chybovı kód, kterı není uvedenı v tabulce. Na displeji trouby se objeví 0.00 a LED. Nejsou provedena nutná nastavení. Teplota je pøíli vysoká nebo nízká. Jedná se závadu na elektroinstalaci. Do lo k pøeru ení dodávky elektrického proudu. Zkontrolujte, zda jsou nastavení správná. Nastavte teplotu podle potøeby. Øiïte se pokyny v návodu k pou ití. Troubu vypnìte a znovu zapnìte prostøednictvím domovní pojistky nebo ochranného spínaèe v pojistkové skøíòce. Pokud se chybovı kód na displeji zobrazí znovu, kontaktujte oddìlení péèe o zákazníky. Nastavte znovu èas Servisní údaje Pokud problém nemù ete vyøe it sami, obra te se prosím na autorizované servisní støedisko. Potøebné údaje pro servisní støedisko najdete na typovém títku. Typovı títek se nachází na pøedním rámu vnitøní èásti spotøebièe. Nesundávejte typovı títek z vnitøní èásti spotøebièe. Doporuèujeme, abyste si údaje napsali zde: Model (MOD.)...

24 24 Doporuèujeme, abyste si údaje napsali zde: Vırobní èíslo (PNC)... Sériové èíslo (SN) INSTALACE Viz kapitoly o bezpeènosti Umístìní spotøebièe Tento volnì stojící spotøebiè mù ete umístit s kuchyòskou skøíòkou po jedné nebo po obou stranách nebo v rohu. Pro minimální vzdálenosti pøi instalaci viz tabulka. A B C Minimální vzdálenosti Rozmìry mm A 400 B 650 C Technické údaje Rozmìry mm Vı ka 855 íøka 500 Hloubka 600 Celkovı elektrickı vıkon W Tøída spotøebièe Ostatní technické údaje Kategorie spotøebièe: Pùvodní plyn: Novı plyn: II2H3B/P G20 (2H) 20 mbar G30/G31 (3B/P) 30/30 mbar 14.4 Prùmìr obtoku HOØÁK OBTOKU 1/100 mm Pomocnı 29 / 30 1) Støednì rychlı 32 Rychlı 42 1) Typ obtoku (Copreci / BSI) závisí na modelu.

25 14.5 Plynové hoøáky pro ZEMNÍ PLYN G20 20 mbar ÈESKY 25 HOØÁK NORMÁLNÍ Vİ KON kw SNÍ ENİ VİKON kw ZNAÈKA PRO TRYSKU 1/100 mm Rychlı 3,0 0,72 / 0,751) 119 Støednì rychlı 2,0 / 1,9 1) 0,43 / 0,451) 96 Pomocnı 1,0 0, ) Typ obtoku (Copreci / BSI) závisí na modelu Plynové hoøáky pro LPG G30 30 mbar HOØÁK NORMÁLNÍ VİKON kw SNÍ ENİ Vİ KON kw ZNAÈKA PRO TRYSKU 1/100 mm JMENOVITİ PRÙ TOK PLYNU g/h Rychlı 3,0 0, ,14 Støednì rychlı 2,0 0, ,43 Pomocnı 1,0 0, , Plynové hoøáky pro LPG G31 30 mbar HOØÁK NORMÁLNÍ VİKON kw SNÍ ENİ Vİ KON kw ZNAÈKA PRO TRYSKU 1/100 mm JMENOVITİ PRÙTOK PLYNU g/h Rychlı 2,6 0, ,68 Støednì rychlı 1,7 0, ,40 Pomocnı 0,85 0, , Pøipojení plynu Pøed instalací sejmìte títek, kterı je na plynové trubce v zadní èásti spotøebièe. Oèistìte trubku od ve kerıch zbytkù lepidla. Pou ijte pevné pøípojky nebo ohebnou hadici z nerezové oceli v souladu s platnımi pøedpisy. Pokud pou ijete ohebné kovové hadice, dbejte na to, aby se nikde nedotıkaly pohyblivıch èástí, ani nebyly nikde pøiskøípnuté. Trubka plynové pøípojky se nesmí dotıkat èásti spotøebièe zobrazené na obrázku.

26 Pøipojení pru nıch nekovovıch hadic Pokud je k pøipojení snadnı pøístup, mù ete pou ít pru nou hadici. Pru né hadice musí bıt pevnì pøipevnìny pomocí svìrek. Pøi instalaci v dy pou ijte dr ák hadice a tìsnìní. Pru nou hadici lze pou ít za následujících podmínek: nesmí se zahøát na vy í ne pokojovou teplotu, vy í ne 30 C; nesmí bıt del í ne mm; není v ádném místì zú ená; nesmí bıt zkroucená nebo pøíli napnutá; nesmí bıt v kontaktu s ostrımi okraji nebo rohy; lze snadno kontrolovat její stav. Pøi kontrole pru né hadice se ujistìte, e: nemá po celé délce ani na koncích trhliny, záøezy nebo známky ohoøení; materiál není ztvrdlı, ale má svou normální pru nost; spojovací svorky nejsou rezavé; doba její ivotnosti není pro lá. Zjistíte-li jakoukoli z uvedenıch závad, hadici neopravujte, ale vymìòte ji. Po dokonèení instalace se ujistìte, e jsou tìsnìní u v ech spojek v poøádku a nedochází k úniku. Pro kontrolu tìsnìní pou ijte mıdlovı roztok, nikoliv plamen. Pøívod plynu je umístìn na zadní stranì ovládacího panelu. Pøed pøipojením plynu odpojte spotøebiè od elektrické sítì nebo vypnìte pojistku v pojistkové skøíni.zavøete hlavní kohout pøívodu plynu. Spotøebiè je nastaven na vıchozí typ plynu. Pokud chcete nastavení zmìnit, vyberte dr ák trubky ze seznamu. V dy pou ijte tìsnìní. A B C A) Pøípojka plynu (spotøebiè má pouze jednu pøípojku) B) Tìsnìní C) Nastavitelná pøípojka D) Dr ák trubky pro zemní plyn E) Dr ák trubky pro LPG Pøizpùsobení pro rùzné druhy plynu E D Pøizpùsobení pro rùzné druhy plynu smí provádìt pouze oprávnìná osoba. Tento spotøebiè pracuje na zemní plyn. Pøi pou ití správnıch trysek jej mù ete provozovat také na zkapalnìlı plyn. Prùtok plynu se upraví podle potøeby. Pøed vımìnou vstøikovacích trysek se ujistìte, e jsou ovladaèe plynovıch hoøákù v poloze Vypnuto. Spotøebiè odpojte od elektrické sítì.nechte spotøebiè vychladnout. Hrozí nebezpeèí úrazu.

27 14.11 Vımìna trysek varné desky Pøi zmìnì druhu plynu vymìòte trysky. 1. Sundejte møí ky urèené pod nádoby. 2. Odstraòte víèka a korunky hoøáku. 3. Demontujte vstøikovací trysky pomocí nástrèného klíèe è Nahraïte je tryskami potøebnımi pro pou ívanı druh plynu. 5. Vymìòte typovı títek (nachází se v blízkosti pøívodního plynového potrubí) za takovı, kterı odpovídá novému druhu dodávaného plynu. Tento títek mù ete najít v sáèku dodávaném se spotøebièem. Pokud je pøívodní tlak plynu jinı nebo nestálı v porovnání s po adovanım tlakem, je nutné instalovat na pøívodní plynové potrubí regulátor tlaku Nastavení minimální úrovnì hoøáku varné desky 1. Odpojte spotøebiè od sítì. 2. Odmontujte ovladaè varné desky. Pokud se nelze dostat k obtokovému roubu, pøed provedením nastavení sejmìte ovládací panel. 3. Pomocí tenkého plochého roubováku upravte nastavení obtokového roubu (A). Poloha obtokového roubu (A) zále í na modelu. Zmìna ze zemního plynu na zkapalnìnı plyn 1. Plnì utáhnìte obtokovı roub. 2. Vra te ovladaè zpìt. Zmìna zkapalnìného plynu na zemní plyn 1. Obtokovı roub v poloze (A) vy roubujte o cca jednu otáèku. 2. Vra te ovladaè zpìt. 3. Znovu pøipojte spotøebiè k elektrické síti. Zástrèku zapojte do zásuvky a po namontování v ech souèástí na svá pùvodní místa. Hrozí nebezpeèí úrazu. 4. Zapalte hoøák. Viz èást Varná deska - Denní pou ívání. 5. Otoète ovladaè do minimální polohy. 6. Opìt demontujte ovladaè. 7. Obtokovı roub pomalu roubujte dovnitø, dokud nedosáhnete minimální a stabilního plamene. 8. Vra te ovladaè zpìt. 9. Nastavte ovladaè na maximální prùtok plynu a nechte troubu pøedehøát po dobu alespoò 10 minut. 10. Rychle otoète ovladaèem funkcí trouby z maximální do minimální polohy prùtoku plynu. Zkontrolujte plamen. Zkontrolujte, zda plamen nezhasne, otoèíte-li ovladaèem z minimální do maximální polohy prùtoku plynu. Na korunce hoøáku musí hoøet malı, rovnomìrnı plamen. Pokud plamen zhasne, znovu seøiïte hoøák trouby. A ÈESKY 27

28 Vyrovnání spotøebièe Pomocí seøiditelnıch no ièek na spodku spotøebièe nastavte vı ku horní pracovní plochy do stejné úrovnì s ostatními povrchy Ochrana proti pøeklopení Nastavte správnou vı ku a umístìní spotøebièe, ne pøipojíte ochranu proti pøeklopení. POZOR! Ujistìte se, e jste ochranu proti pøeklopení nainstalovali ve správné vı ce. 1. Nainstalujte ochranu proti pøeklopení ve vı ce mm pod úrovní horní pracovní plochy a mm od strany spotøebièe skrze kruhovı otvor na konzole. Pøi roubujte jej do pevného materiálu nebo pou ijte vhodnou oporu (zeï) mm mm Pøesvìdète se, e je plocha za spotøebièem hladká. Je nutné nainstalovat ochranu proti pøeklopení. Pokud ji nenainstalujete, spotøebiè se mù e pøeklopit. Na va em spotøebièi se nachází symbol zobrazenı na obrázku (dle modelu), kterı vás upozoròuje na instalaci ochrany proti pøeklopení. 2. Tento otvor naleznete na levé stranì zadní èásti spotøebièe. Nadzdvihnìte pøední stranu spotøebièe a umístìte ji doprostøed prostoru v kuchyòské lince. Jestli e je prostor mezi pracovními plochami kuchyòské linky vìt í, ne je íøka spotøebièe, pak musíte pro vystøedìní spotøebièe upravit postranní rozmìr. Pokud jste zmìnili rozmìry sporáku, je nutné správnì vyrovnat zaøízení proti pøeklopení.

29 POZOR! Jestli e je prostor mezi pracovními plochami kuchyòské linky vìt í, ne je íøka spotøebièe, pak musíte pro vystøedìní spotøebièe upravit postranní rozmìr. Spotøebiè se dodává se sí ovou zástrèkou a napájecím kabelem. Napájecí kabel se nesmí dotıkat èásti spotøebièe zobrazené na obrázku. ÈESKY Elektrická instalace Vırobce nenese odpovìdnost za úrazy èi kody zpùsobené nedodr ením bezpeènostních pokynù uvedenıch v kapitolách o bezpeènosti. 15. POZNÁMKY K OCHRANÌ IVOTNÍHO PROSTØEDÍ Recyklujte materiály oznaèené symbolem. Obaly vyhoïte do pøíslu nıch odpadních kontejnerù k recyklaci. Pomáhejte chránit ivotní prostøedí a lidské zdraví a recyklovat elektrické a elektronické spotøebièe urèené k likvidaci. Spotøebièe oznaèené symbolem nelikvidujte spolu s domovním odpadem. Spotøebiè odevzdejte v místním sbìrném dvoøe nebo kontaktujte místní úøad.

30 30 OBSAH 1. BEZPEÈNOSTNÉ INFORMÁCIE BEZPEÈNOSTNÉ POKYNY POPIS SPOTREBIÈA PRED PRVİM POU ITÍM VARNİ PANEL KA DODENNÉ POU ÍVANIE HORÁK - RADY A TIPY VARNİ PANEL O ETROVANIE A ÈISTENIE RÚRA KA DODENNÉ POU ÍVANIE RÚRA - ÈASOVÉ FUNKCIE RÚRA - POU ÍVANIE PRÍSLU ENSTVA RÚRA - RADY A TIPY RÚRA O ETROVANIE A ÈISTENIE RIE ENIE PROBLÉMOV IN TALÁCIA...52 MYSLÍME NA VÁS Ïakujeme, e ste si zakúpili spotrebiè znaèky Electrolux. Vybrali ste si vırobok, ktorı v sebe skrıva desa roèia odbornıch skúseností a inovácií. Dômyselnı a tılovı pri jeho návrhu sme mysleli na vás. Preto si pri ka dom pou ití mô ete by istí, e dosiahnete vynikajúce vısledky. Vitajte vo svete Electrolux. Nav tívte na u stránku, kde nájdete: Tipy na pou ívanie, bro úry, rie enie problémov a informácie o údr be: Zaregistrujte si produkt a vyu ite tak e te lep í servis: Do spotrebièa si mô ete zakúpi príslu enstvo, spotrebnı materiál a originálne náhradné diely: /shop STAROSTLIVOS A SLU BY ZÁKAZNÍKOM Odporúèame, aby ste pou ívali originálne náhradné diely. Keï budete kontaktova autorizované servisné stredisko, nezabudnite si pripravi nasledujúce údaje: Model, èíslo vırobku, sériové èíslo. Tieto informácie nájdete na typovom títku. Varovanie/upozornenie Bezpeènostné pokyny V eobecné informácie a tipy Ochrana ivotného prostredia Vyhradzujeme si právo na zmeny bez predchádzajúceho upozornenia.

31 1. BEZPEÈNOSTNÉ INFORMÁCIE Pred in taláciou a pou ívaním spotrebièa si pozorne preèítajte prilo enı návod na pou ívanie. Vırobca nie je zodpovednı za kody a zranenia spôsobené nesprávnou in taláciou a pou ívaním. Návod na pou ívanie uchovávajte v dy v blízkosti spotrebièa, aby ste doò mohli v budúcnosti nahliadnu. 1.1 Bezpeènos detí a zranite¾nıch osôb Nebezpeèenstvo udusenia, poranenia alebo trvalého postihnutia. Tento spotrebiè smú pou íva deti star ie ako 8 rokov a osoby so zní enou fyzickou, zmyslovou alebo psychickou spôsobilos ou alebo nedostatkom skúseností a znalostí, iba ak sú pod dozorom zodpovednej osoby alebo ak boli zodpovednou osobou pouèené o bezpeènom pou ívaní spotrebièa a rozumejú prípadnım rizikám. Nedovo¾te, aby sa deti hrali so spotrebièom. Obaly uschovajte mimo dosahu detí. Nedovo¾te de om ani domácim zvieratám priblí i sa k spotrebièu poèas prevádzky alebo keï je horúci. Prístupné èasti sú horúce. Èistenie a údr bu nesmú vykonáva deti bez dozoru. 1.2 V eobecné bezpeènostné pokyny SLOVENSKY 31 Nain talova tento spotrebiè a vymeni kábel smie iba kvalifikovaná osoba. Spotrebiè nepou ívajte prostredníctvom externého èasovaèa ani samostatného dia¾kového ovládania. Varenie na varnom paneli s tukom alebo olejom bez doh¾adu mô e by nebezpeèné a mô e spôsobi po iar.

32 32 Nikdy sa nepokú ajte zahasi oheò vodou, ale vypnite spotrebiè a potom zakryte plameò, napr. pokrievkou alebo hasiacou prikrıvkou. Na varnom povrchu nenechávajte iadne predmety. Na èistenie spotrebièa nepou ívajte parné èistièe. Kovové predmety, napríklad no e, vidlièky, ly ice a pokrievky by sa nemali klás na povrch varného panela, preto e sa mô u zohria. Poèas èinnosti sa vnútorné èasti spotrebièa zohrejú na vysokú teplotu. Nedotıkajte sa ohrevnıch èlánkov v spotrebièi. Pri vyberaní alebo vkladaní príslu enstva alebo nádob na peèenie v dy pou ívajte kuchynské rukavice. Pred údr bou odpojte spotrebiè od elektrickej siete. Dbajte na to, aby bol spotrebiè pred vımenou iarovky vypnutı, aby bolo vylúèené nebezpeèenstvo zásahu elektrickım prúdom. Na èistenie skla dvierok nepou ívajte drsné prá kové prostriedky, ani ostré kovové krabky, preto e by mohli po kraba povrch, èo mô e spôsobi rozbitie skla. Ak je po kodenı elektrickı napájací kábel, musíte ho da vymeni u vırobcu, v autorizovanom servisnom stredisku alebo u kvalifikovanej osoby, aby sa predi lo nebezpeèenstvu. Buïte opatrní, keï sa dotıkate zásuvky na skladovanie. Mô e by horúca. 2. BEZPEÈNOSTNÉ POKYNY Tento spotrebiè je vhodnı pre nasledovné trhy: SK CZ 2.1 In talácia Tento spotrebiè smie nain talova iba kvalifikovaná osoba. Odstráòte v etok obalovı materiál. Po kodenı spotrebiè nein talujte ani nepou ívajte. Dodr iavajte pokyny na in taláciu dodané so spotrebièom. Pri premiestòovaní spotrebièa buïte v dy opatrní, preto e je a kı. V dy pou ívajte bezpeènostné rukavice. Spotrebiè ne ahajte za rukovä. Kuchynská skrinka a príslu nı vıklenok musia ma vhodné rozmery.

33 Dodr iavajte po adovanú minimálnu vzdialenos od inıch spotrebièov a nábytku. Uistite sa, e kon trukcie, pod ktorımi a ved¾a ktorıch je spotrebiè nain talovanı, sú bezpeèné. Niektoré súèasti spotrebièa sú pod napätím. Spotrebiè zabudujte do nábytku, aby ste zabránili kontaktu s nebezpeènımi èas ami. Po bokoch spotrebièa musia by umiestnené spotrebièe alebo zariadenia nanajvı rovnakej vı ky. Spotrebiè nein talujte na podstavec. Spotrebiè nein talujte ved¾a dverí ani pod okno. Predídete tak zhodeniu horúceho kuchynského riadu zo spotrebièa pri otvorení dverí alebo okna. Aby ste predi li prevrhnutiu spotrebièa, nezabudnite nain talova stabilizaèné pomôcky. Pozrite si èas In talácia. 2.2 Zapojenie do elektrickej siete Hrozí nebezpeèenstvo po iaru a zásahu elektrickım prúdom. V etky práce spojené so zapojením do elektrickej siete smie vykona vıluène kvalifikovanı elektrikár. Spotrebiè musí by uzemnenı. Uistite sa, e elektrické údaje uvedené na typovom títku spotrebièa zodpovedajú parametrom elektrickej siete. Ak nie, kontaktujte elektrikára. V dy pou ívajte správne in talovanú uzemnenú zásuvku. Nepou ívajte adaptéry, rozdvojky ani predl ovacie prívodné káble. Nedovo¾te, aby sa sie ové káble dostali do kontaktu s dvierkami spotrebièa najmä vtedy, keï sú dvierka horúce. Zariadenie na ochranu pred dotykom elektrickıch èastí pod napätím a izolovanıch èastí treba namontova tak, aby sa nedalo odstráni bez nástrojov. Zástrèku zapojte do zásuvky a na konci in talácie. Uistite sa, e je napájací elektrickı kábel po in talácii prístupnı. Ak je sie ová zásuvka uvo¾nená, nezapájajte do nej sie ovú zástrèku. Pri odpájaní spotrebièa od elektrickej siete ne ahajte za prívodnı kábel. V dy ahajte za zástrèku. Pou ite iba správne odpájacie zariadenia: ochranné istièe alebo poistky (skrutkovacie poistky treba vybra z dr iaka). Elektrická sie v domácnosti musí ma odpájacie zariadenie, ktoré umo ní odpojenie spotrebièa od elektrickej siete na v etkıch póloch. Vzdialenos kontaktov odpájacieho zariadenia musí by minimálne 3 mm. Skôr ako zapojíte sie ovú zástrèku do sie ovej zásuvky, úplne zavrite dvierka spotrebièa. 2.3 Prívod plynu V etky práce súvisiace s pripojením na prívod plynu musí vykona kvalifikovaná osoba. Pred in taláciou sa ubezpeète, e sú podmienky v miestnych rozvodoch (druhu plynu a tlak plynu) a nastavenie spotrebièa navzájom kompatibilné. Zabezpeète prúdenie vzduchu v okolí spotrebièa. Informácie o prívode plynu nájdete na typovom títku. Tento spotrebiè nie je pripojenı k zariadeniu, ktoré odvádza spaliny. Dbajte na to, aby ste spotrebiè zapojili pod¾a aktuálnych in talaènıch predpisov. Venujte pozornos po iadavkám oh¾adne primeraného vetrania. 2.4 Pou itie SLOVENSKY 33 Nebezpeèenstvo zranenia a popálenín. Hrozí nebezpeèenstvo úrazu elektrickım prúdom. Tento spotrebiè pou ívajte iba v domácom prostredí. Nemeòte technické charakteristiky tohto spotrebièa.
