1 Studijní program:nanotechnologie Studijní obor: Nanomateriály (organizuje prof. J. Šedlbauer, FPP TU v Liberci) Preparation of semiconductor nanomaterials 2014/2015 (prof. E. Hulicius, FZÚ AV ČR, v.v.i.,)

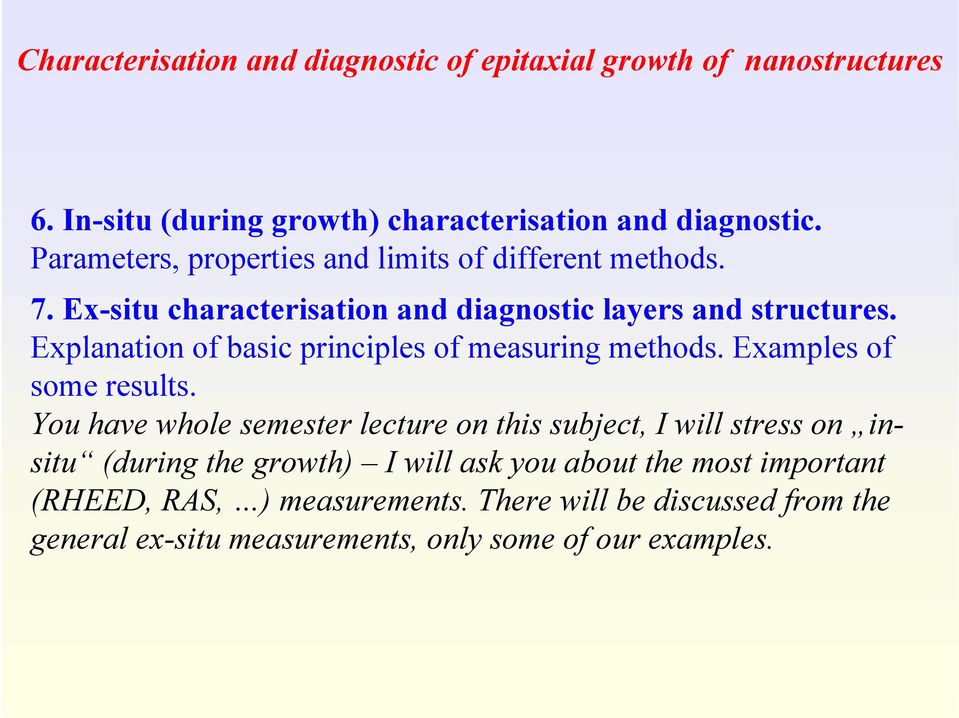

2 Characterisation and diagnostic of epitaxial growth of nanostructures 6. In-situ (during growth) characterisation and diagnostic. Parameters, properties and limits of different methods. 7. Ex-situ characterisation and diagnostic layers and structures. Explanation of basic principles of measuring methods. Examples of some results. You have whole semester lecture on this subject, I will stress on insitu (during the growth) I will ask you about the most important (RHEED, RAS, ) measurements. There will be discussed from the general ex-situ measurements, only some of our examples.

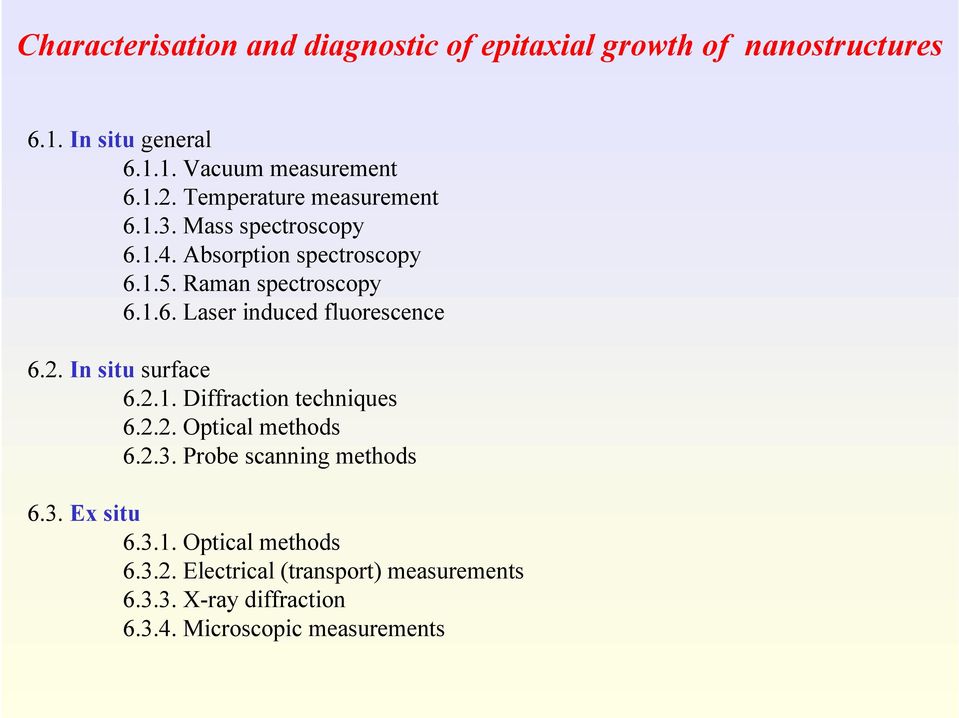

3 Characterisation and diagnostic of epitaxial growth of nanostructures 6.1. In situ general Vacuum measurement Temperature measurement Mass spectroscopy Absorption spectroscopy Raman spectroscopy Laser induced fluorescence 6.2. In situ surface Diffraction techniques Optical methods Probe scanning methods 6.3. Ex situ Optical methods Electrical (transport) measurements X-ray diffraction Microscopic measurements

4 Characterisation and diagnostic of epitaxial growth of nanostructures 6.2. In situ surface analyse Diffraction techniques LEED Low Energy Electron Diffraction RHEED - Reflection High Energy Electron Diffraction GIXS (Grazing Incidence X-ray scattering) Optical methods Reflectance Polarized light Anisotropy spectroscopy Ellipsometry Polarized spectroscopy Surface photoabsorption Reflektometry Scattering Laser light Raman Probe scanning methods AFM STM

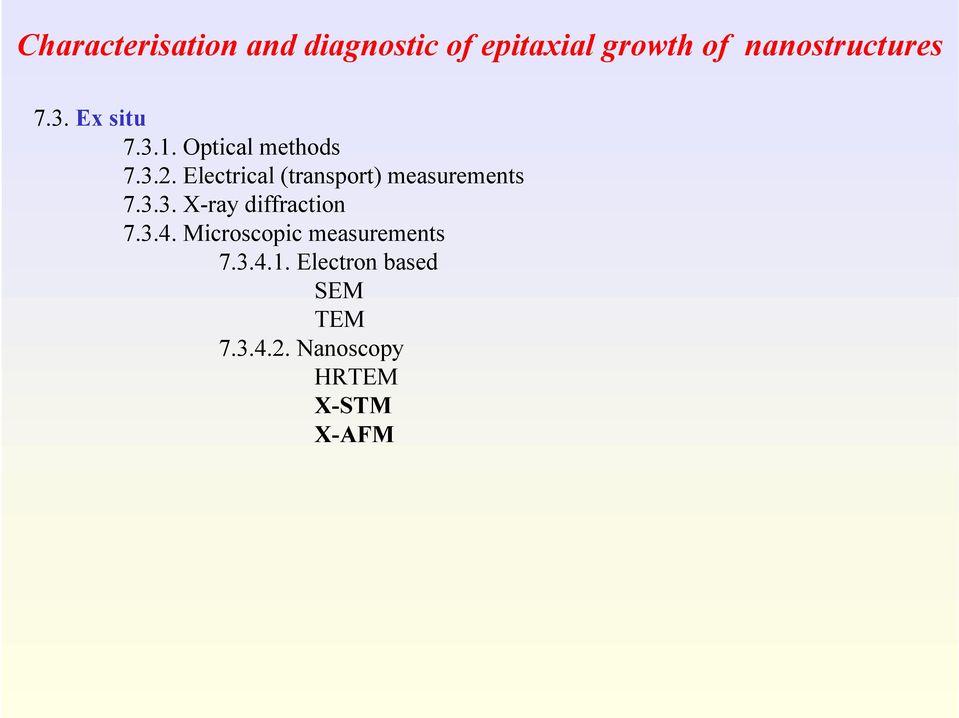

5 Characterisation and diagnostic of epitaxial growth of nanostructures 7.3. Ex situ Optical methods Electrical (transport) measurements X-ray diffraction Microscopic measurements Electron based SEM TEM Nanoscopy HRTEM X-STM X-AFM

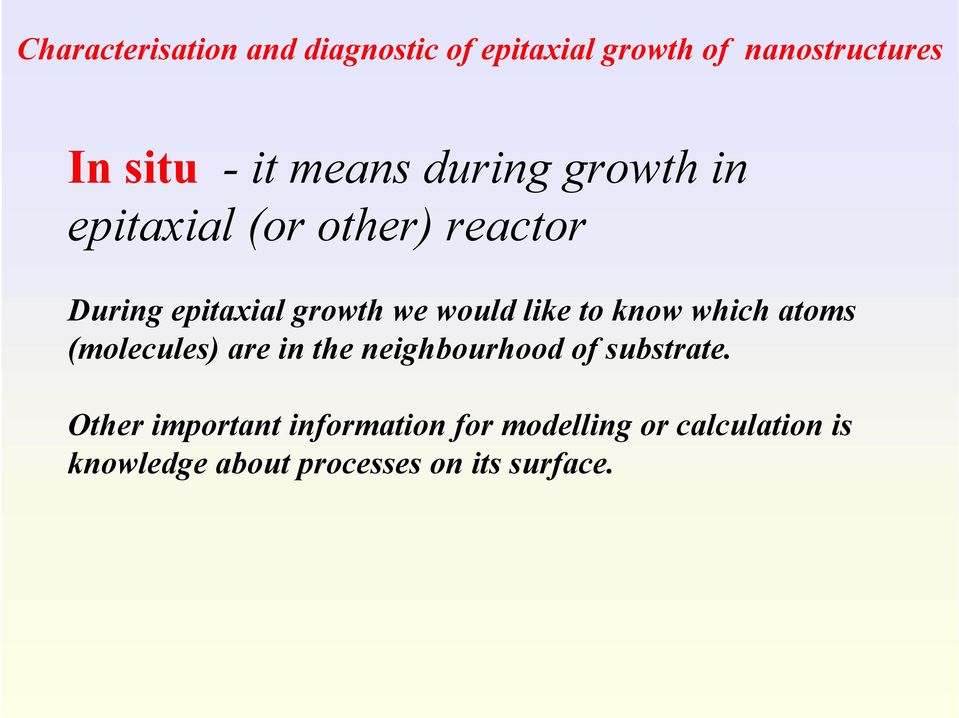

6 Characterisation and diagnostic of epitaxial growth of nanostructures In situ - it means during growth in epitaxial (or other) reactor During epitaxial growth we would like to know which atoms (molecules) are in the neighbourhood of substrate. Other important information for modelling or calculation is knowledge about processes on its surface.

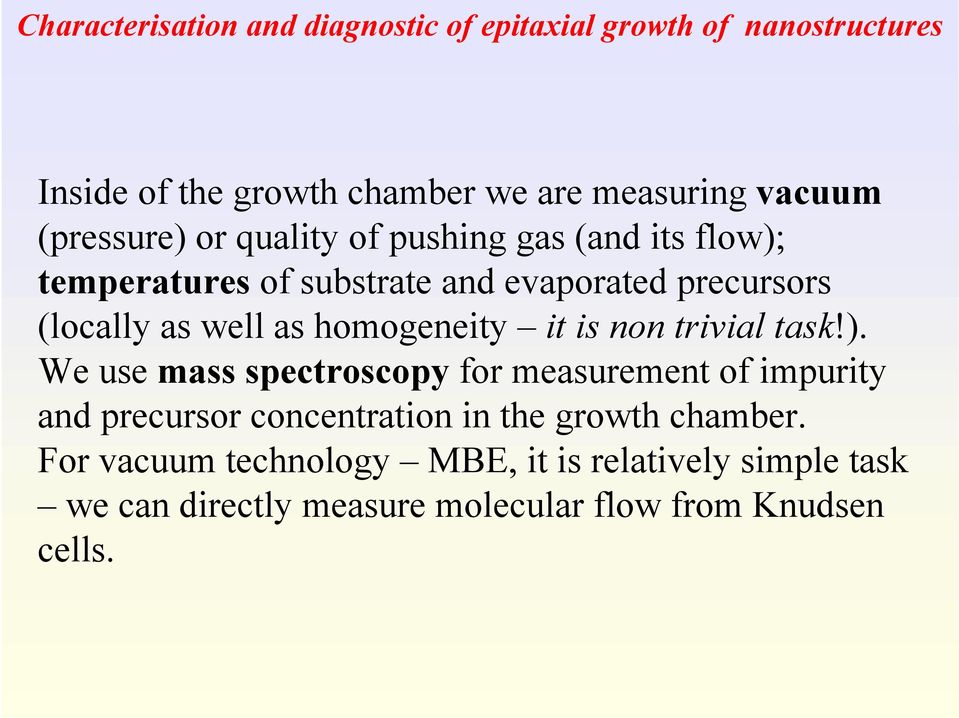

7 Characterisation and diagnostic of epitaxial growth of nanostructures Inside of the growth chamber we are measuring vacuum (pressure) or quality of pushing gas (and its flow); temperatures of substrate and evaporated precursors (locally as well as homogeneity it is non trivial task!). We use mass spectroscopy for measurement of impurity and precursor concentration in the growth chamber. For vacuum technology MBE, it is relatively simple task we can directly measure molecular flow from Knudsen cells.

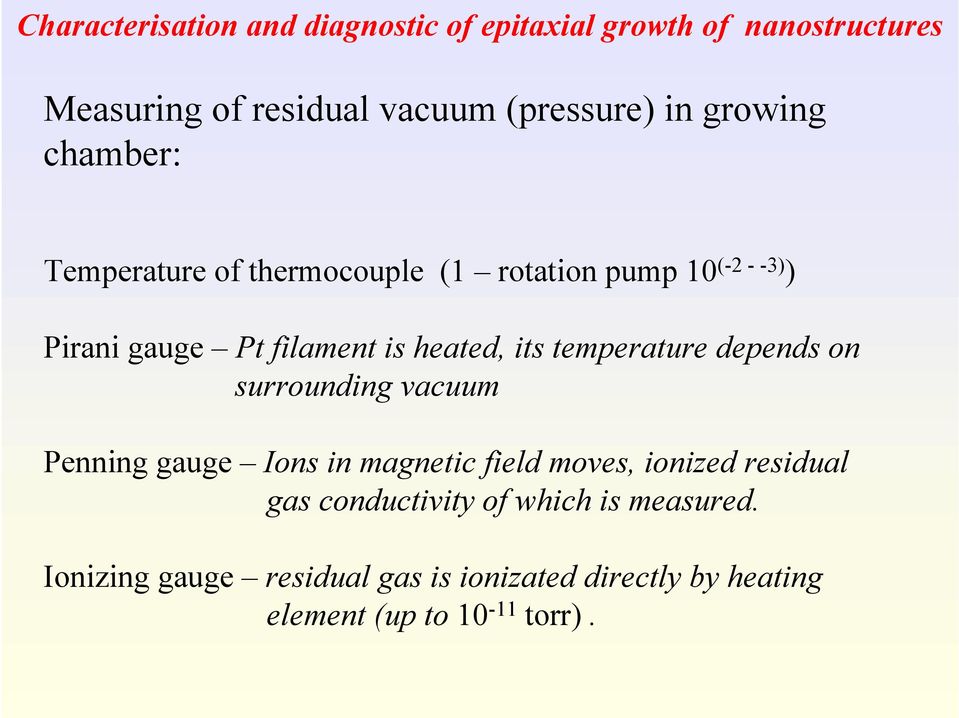

8 Characterisation and diagnostic of epitaxial growth of nanostructures Measuring of residual vacuum (pressure) in growing chamber: Temperature of thermocouple (1 rotation pump 10 ( ) ) Pirani gauge Pt filament is heated, its temperature depends on surrounding vacuum Penning gauge Ions in magnetic field moves, ionized residual gas conductivity of which is measured. Ionizing gauge residual gas is ionizated directly by heating element (up to torr).

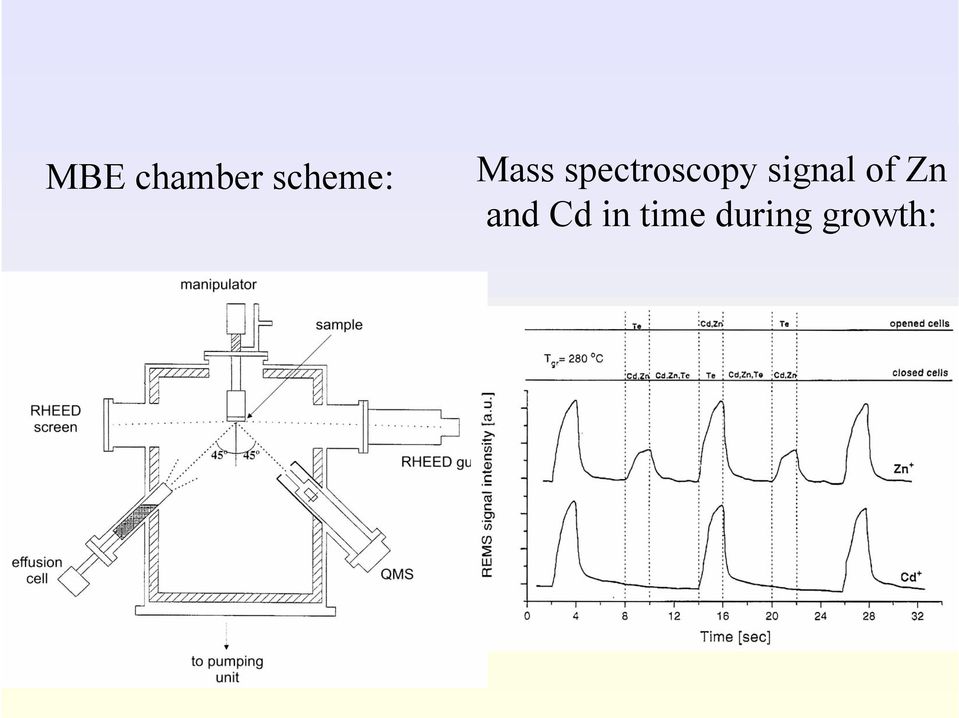

9 MBE chamber scheme: Mass spectroscopy signal of Zn and Cd in time during growth:

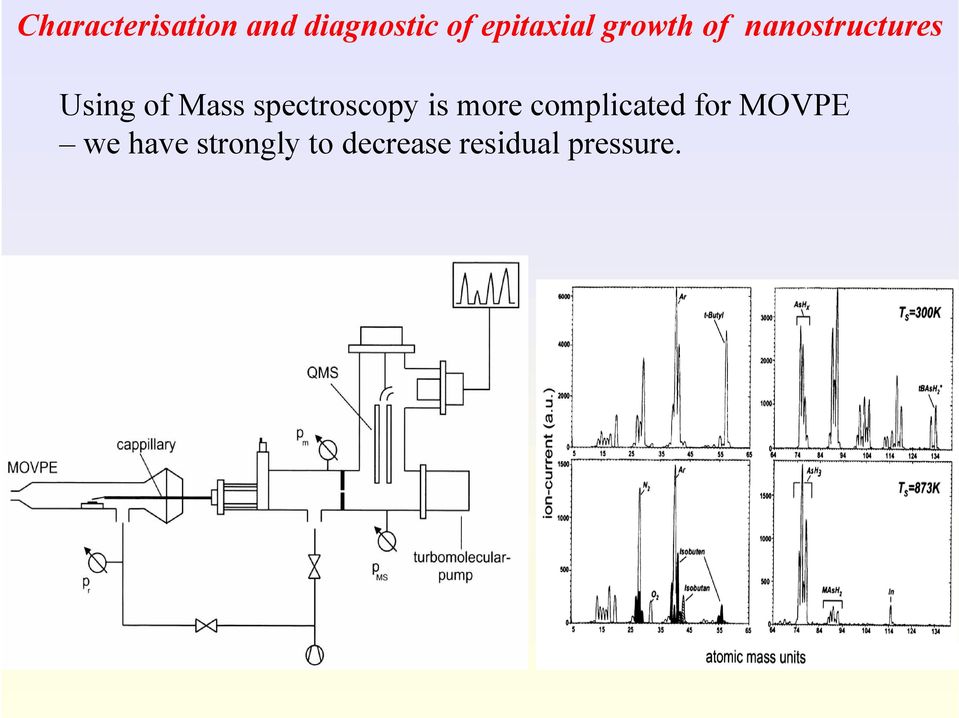

10 Characterisation and diagnostic of epitaxial growth of nanostructures Using of Mass spectroscopy is more complicated for MOVPE we have strongly to decrease residual pressure.

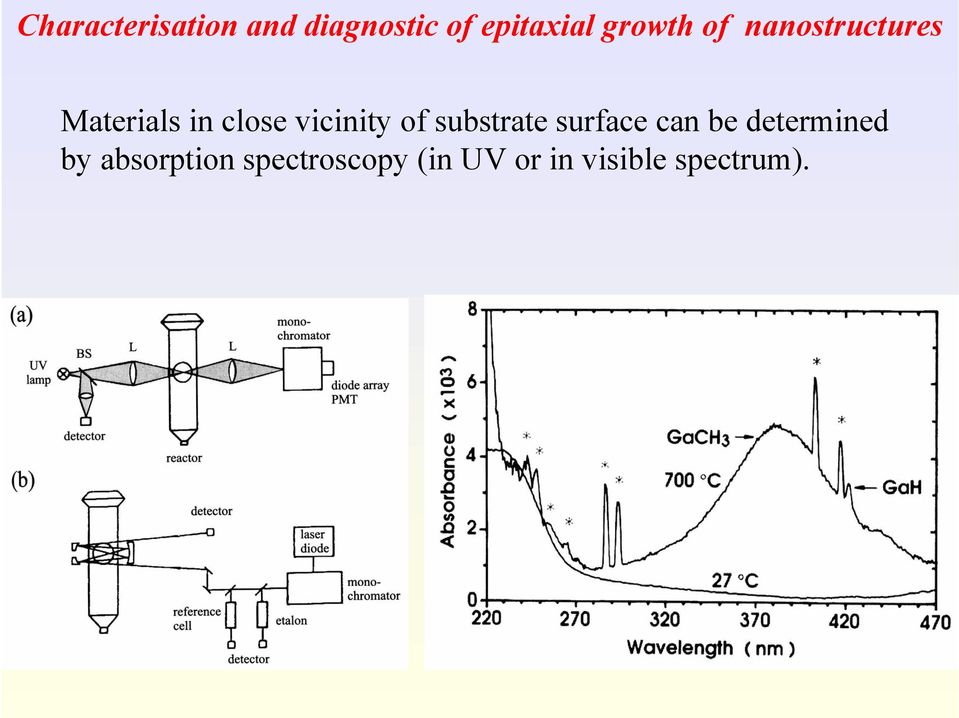

11 Characterisation and diagnostic of epitaxial growth of nanostructures Materials in close vicinity of substrate surface can be determined by absorption spectroscopy (in UV or in visible spectrum).

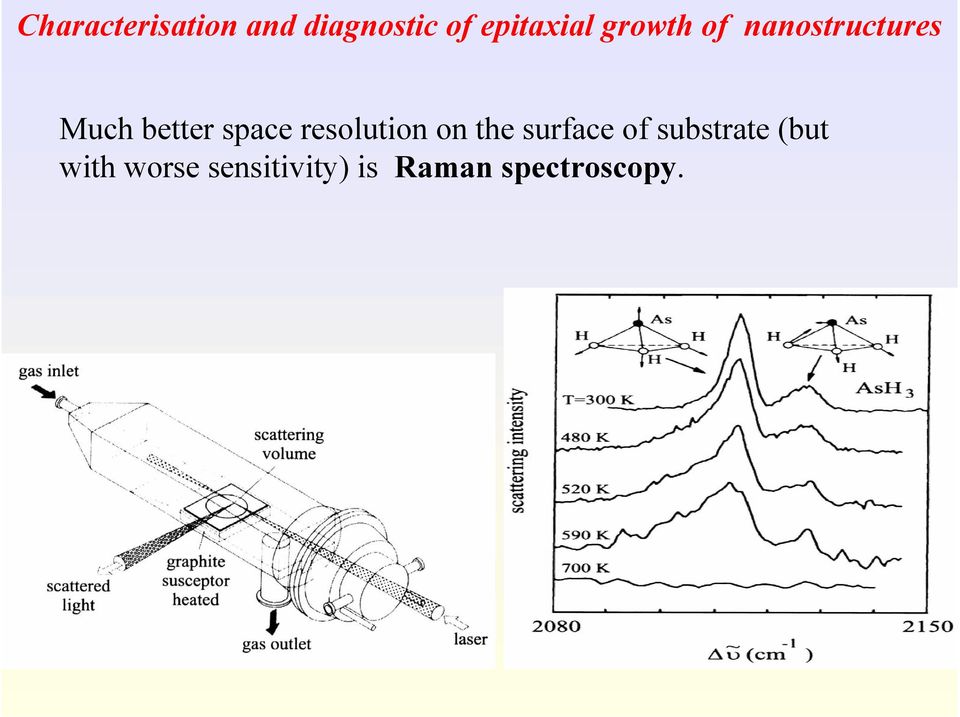

12 Characterisation and diagnostic of epitaxial growth of nanostructures Much better space resolution on the surface of substrate (but with worse sensitivity) is Raman spectroscopy.

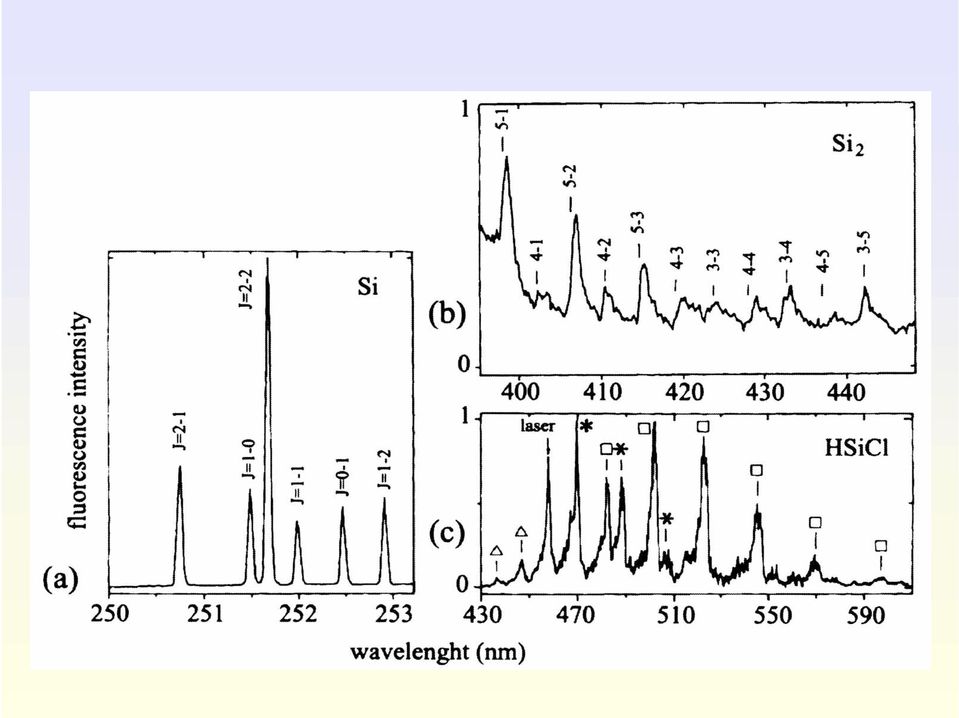

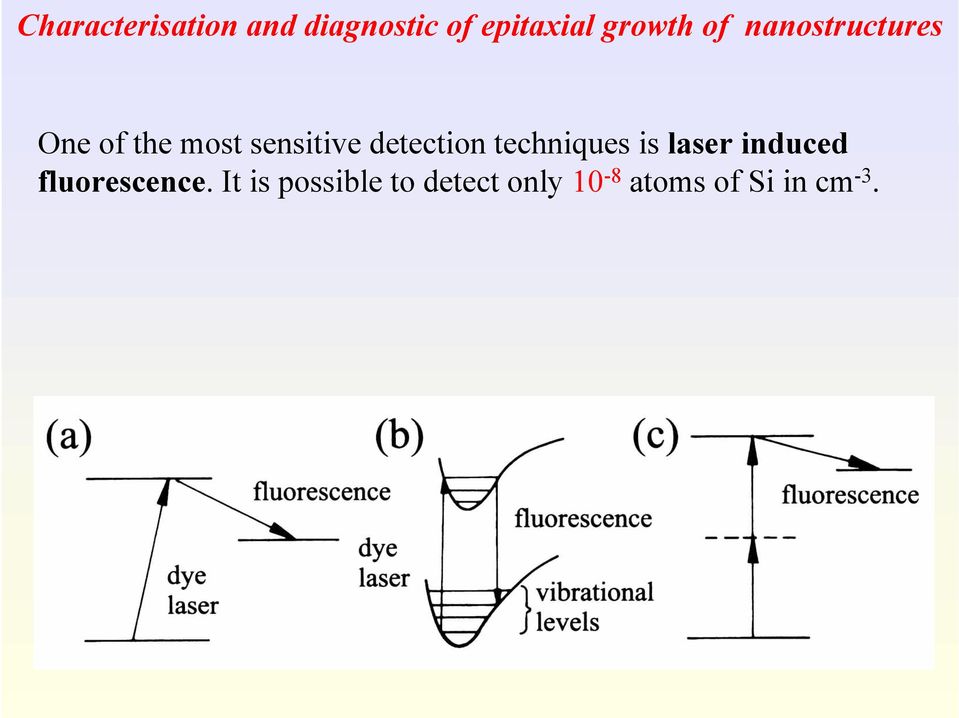

13 Characterisation and diagnostic of epitaxial growth of nanostructures One of the most sensitive detection techniques is laser induced fluorescence. It is possible to detect only 10-8 atoms of Si in cm -3.

14

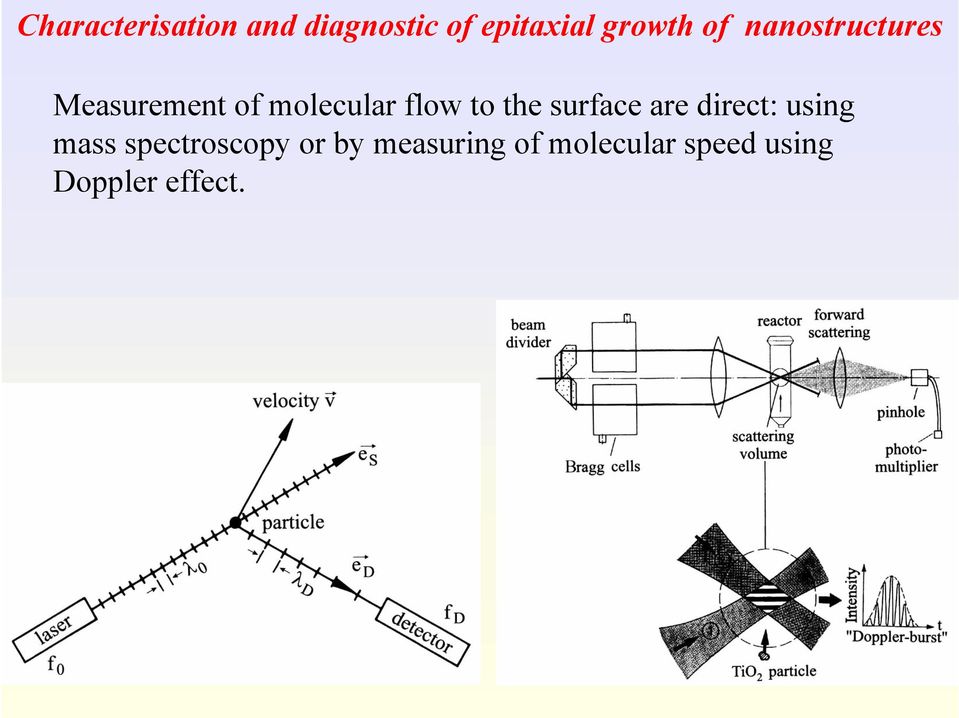

15 Characterisation and diagnostic of epitaxial growth of nanostructures Measurement of molecular flow to the surface are direct: using mass spectroscopy or by measuring of molecular speed using Doppler effect.

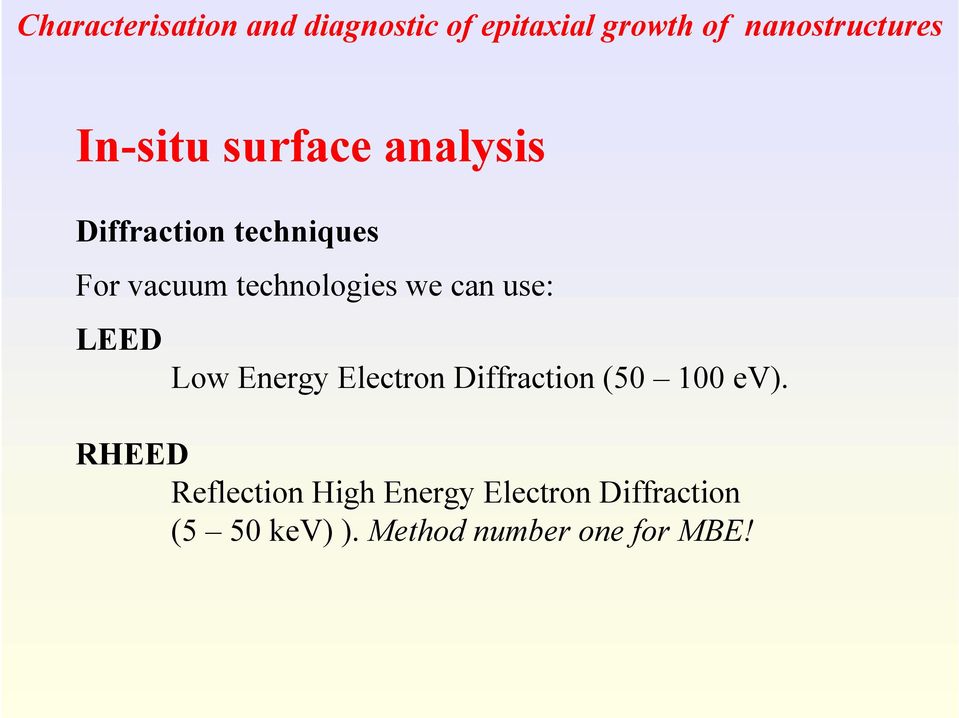

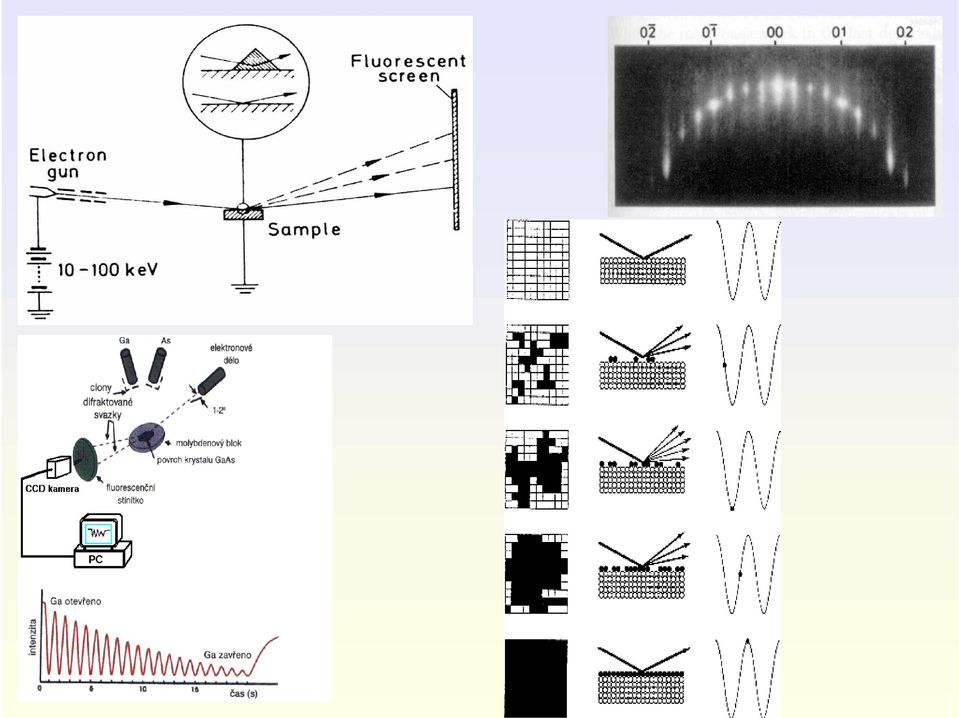

16 Characterisation and diagnostic of epitaxial growth of nanostructures In-situ surface analysis Diffraction techniques For vacuum technologies we can use: LEED Low Energy Electron Diffraction ( ev). RHEED Reflection High Energy Electron Diffraction (5 50 kev) ). Method number one for MBE!

17

18 Characterisation and diagnostic of epitaxial growth of nanostructures Diffraction techniques Also for pro non vacuum growing techniques we can use: GIXS Grazing Incidence X-ray scattering. Using for structural analyse study of surface during MOVPE growth. But it needs strong X-ray source (usually synchrotron).

19

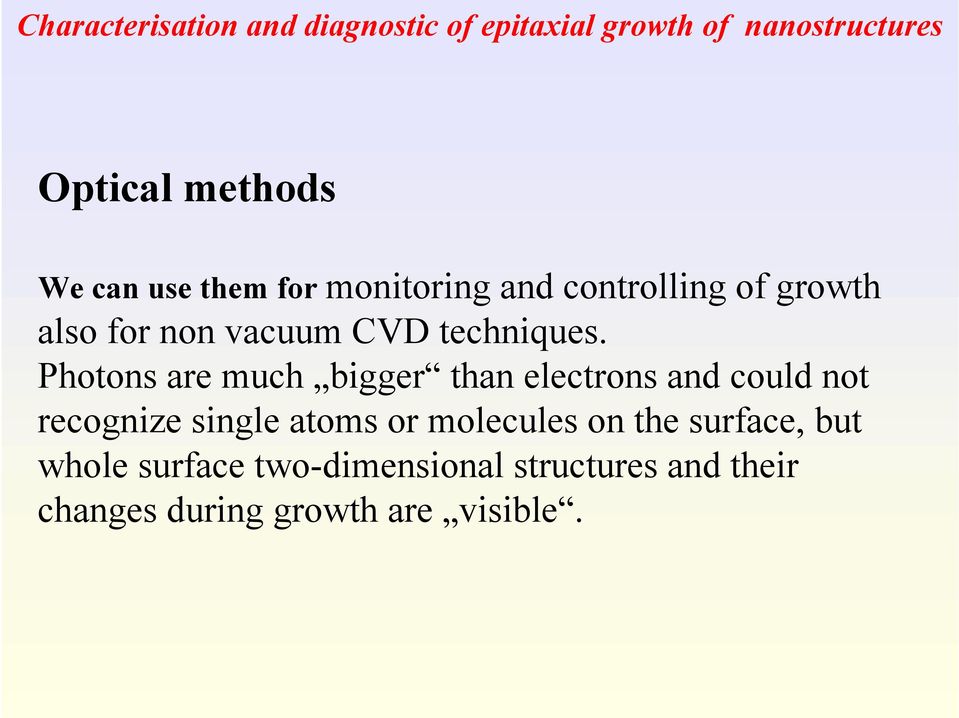

20 Characterisation and diagnostic of epitaxial growth of nanostructures Optical methods We can use them for monitoring and controlling of growth also for non vacuum CVD techniques. Photons are much bigger than electrons and could not recognize single atoms or molecules on the surface, but whole surface two-dimensional structures and their changes during growth are visible.

21

22 Characterisation and diagnostic of epitaxial growth of nanostructures Reflectance Fig. E Reflectance of the polarized light Fig. E a 13. Reflection Anisotropy Spectroscopy (RAS) detects surface reconstruction, monolayer oscilations Fig. E a 15. Ellipsometry, SE (Spectral Ellipsometry) is not suitable for monolayer growth observing, but is good for isotropic surfaces and can measure growth speed. Fig. E a 23. E a 26.

23

24 Characterisation and diagnostic of epitaxial growth of nanostructures Reflektance Fig. E Reflectance of the polarized light Fig. E a 13. Reflection Anisotropy Spectroscopy (RAS) detects surface reconstruction, monolayer oscilations Fig. E a 15. Ellipsometry, SE (Spectral Ellipsometry) is not suitable for monolayer growth observing, but is good for isotropic surfaces and can measure growth speed. Fig. E a 23. E a 26.

25

26 Characterisation and diagnostic of epitaxial growth of nanostructures Reflektance Fig. E Reflectance of the polarized light Fig. E a 13. Reflection Anisotropy Spectroscopy (RAS) detects surface reconstruction, monolayer oscilations Fig. E a 15. Ellipsometry, SE (Spectral Ellipsometry) is not suitable for monolayer growth observing, but is good for isotropic surfaces and can measure growth speed. Fig. E a 23. E a 26.

27

28

29 Re{dr/r} 0, C 0,0030 0,0025 0,0020 0,0015 0,0010 0,0005 0,0000-0,0005-0,0010-0,0015-0,0020-0,0025-0,0030-0,0035 GaAs 2x4 GaAs c4x4 GaAs 4x2 GaAs 1x6 1,5 2,0 2,5 3,0 3,5 4,0 4,5 E [ev]

30

31 Characterisation and diagnostic of epitaxial growth of nanostructures our results on RAS Reflection Anisotropy Spectroscopy

32 Source and detection of radiation Optical path, quarc port Layers and substrate

33 Characterisation and diagnostic of epitaxial growth of nanostructures Detail of equipment and process schema:

34 Characterisation and diagnostic of epitaxial growth of nanostructures

35 Characterisation and diagnostic of epitaxial growth of nanostructures Grafické znázornění vztahu atomární struktury různých typů povrchů arsenidu gallitého (GaAs) a příslušných RAS spekter, což jsou závislosti poměru odrazivosti polarizovaného světla na vlnové délce (energii) tohoto světla.

36 Characterisation and diagnostic of epitaxial growth of nanostructures Next two figs. show two types of RAS results: 1. Structure growth time in y-axe (from start to end approx sec.), in x-axe is wavelength of the reflected light are in colour figs. False colours show light reflection changes. (In the first fig. is shown temperature development. 2. For two chosen colours (the most suitable in our case are 2,65 ev a 4,2eV) is time development (at x-axe) of reflection. Nearly all changes of growth parameters (material, temperature, speed, waiting time, precursors, ) is clearly visible and we can see and control growth of layers and structures.

37

38

39

40

41

42 Characterisation and diagnostic of epitaxial growth of nanostructures Other extremely important property of the Reflection Anisotropy Spectroscopy is possibility of monolayer growth oscillations:

43

44 Characterisation and diagnostic of epitaxial growth of nanostructures Polarized Reflection Spectroscopy (PRS) and Surface PhotoAbsorption (SPA) are very similar light drop on a surface under an angle of 30, reflectivity is small thus a small changes of surface create a large changes of reflected light.

45 Characterisation and diagnostic of epitaxial growth of nanostructures Reflectometry is similar to the RAS, it is very sensitive for measuring of optical thicknesses (comparable to the wavelength of light) it is suitable for optimization VCSEL laser structures during growth. It is mainly used for exact temperature measurement, because of strong dependence of dielectric function.

46 Characterisation and diagnostic of epitaxial growth of nanostructures Difraction Difraction of laser light uis used for measurement of surface homogeneity.

47 Characterisation and diagnostic of epitaxial growth of nanostructures Raman diffraction (Raman spectroscopy) is used not only for surface measurement, but also for material properties composition, vibration modes, It is very strong research tool.

48 Raman diffraction (Raman spectroscopy) is used not only for surface measurement, but also for material properties composition, vibration modes,

49 Characterisation and diagnostic of epitaxial growth of nanostructures Probe scanning methods It is possible to use these methods just during growth. It is rather complicated vibrations of equipment, contamination from surrounding hot environment, measurement influence growth. These methods are manly used as ex-situ measurements. AFM Atomic Force Microscopy It is suitable also for insulators. It prevails over STM now. (Prices from 2 to 15 MKč) STM Scanning Tunnelling Microscopy Conductive samples are required. Atomic resolution is available. (Prices from 0.5 to 20 MKč).

50 Zdroj:

51 STM Scanning Tunnelling Microscopy

52

53 Characterisation and diagnostic of epitaxial growth of nanostructures There are also: SGH (Second Harmonic Generation) two-photon nonlinear process and IRRAS (Infrared Reflection Absorption Spectroscopy), but they have small importance.

54 7. Ex-situ characterisation and diagnostic layers and structures. Explanation of basic principles of measuring methods. Examples of some results. You have whole semester lecture on this subject, I will stress on insitu (during the growth) I will ask you about the most important (RHEED, RAS, ) measurements. There will be discussed from the general ex-situ measurements, only some of our examples.

55 Characterisation and diagnostic of epitaxial growth of nanostructures Ex-situ (many measurements is possible to perform in the epitaxial chamber (equipment), but not during the growth.) Optical methods Including all methods described in In-situ part they are photoluminescence and electroluminescence and their variants. Electrical (transport) properties of semiconductors we study charge transport between samples and external circuits measurements of resistivity, conductance, capacity, I-V characteristics Hall effect. X-ray diffraction Important results for nanostructures, competition with atomic resolution probe microscopy and TEM, but it can serve as calibration technique.

56 Wavelength shift of photoluminescence (PL) of InAs/InGaAs QD (FZÚ results)

57 PL of InAs/GaAs QD covered by InGaAs I PL (arb.u.) E PL (ev) 1508B bez ternaru 1524B 13%In I* B 23%In 1526B 6%In I*35 InGaAs 23% In InAs GaAs Základní stav: 0.86 ev 1.44 m 1. excitovaný stav: 0.93 ev 1.3 m

58 Photoluminescence PL intensity [a.u.] x QD with capping layer Energy [ev] SL thickness: Ac1 2 nm Ac2 3.7 nm Ac3 5 nm Ac4 7.5 nm Ac5 10 nm Ac6 15 nm PL intensity [a.u.] x QD without capping layer A1 2 nm A2 3.7 nm A3 5 nm A4 7.5 nm A5 10 nm A6 15 nm Energy [ev] Maximum PL [ev] Maximum of PL [ev] on SL thickness 0,99 Ac4 A5 A6 0,98 Ac1 Ac5 0,97 A4 Ac6 0,96 0,95 0,94 Ac2 Ac3 0, SL thickness [nm] Energy difference E 1 [mev] Ac2 Ac3 PL intensity [a.u.] 6 E ,8 0,9 1,0 1,1 Emission energy [ev] Ac SL thickness [nm]

59 Comparison of parametres of the lasers with ternary and superlattice (or MQW) active region Classical ternary InGaAs QW laser InAs/GaAs laser with superlattice Optical Power [a.u.] Intensity EL I ex =2 A I ex =2.25 A I ex =2.5 A I ex =3 A T=300 K Emission Energy [ev] T 0 = 109 K Current Density [A/cm 2 ] laser A 25 o C 40 o C 50 o C 60 o C 70 o C 80 o C 85 o C Optical Power [ W] Intensity PL EL I ex =0.46A T=300K Emission Energy [ev] T 0 = 126 K Current Density [A/cm 2 ] laser B 25 C 35 C 45 C 55 C 65 C 75 C 85 C

60 Characterisation and diagnostic of epitaxial growth of nanostructures Mikroskopy Electron - SEM a TEM (HRTEM) Probe - STM (X-STM) a AFM (X-AFM) Nanoscopic (with atomic resolution) of them are: TEM a HRTEM, STM a X-STM AFM a X-AFM

61 Characterisation and diagnostic of epitaxial growth of nanostructures SEM (Scanning Electron Microscopy) is very useful method for study of semiconductor structures, heterostructures and devices. Enable us to see type and composition of materials (RTG microanalyses), type and concentration of charge carriers (electromotoric force, voltage contrast), position and parameters of P-N junction. It have large size of magnification ( ). But no atomic size resolution.

62

63

64 Characterisation and diagnostic of epitaxial growth of nanostructures TEM (Transmission Electron Microscopy) is the first method, which enable to see atoms. Very difficult sample preparation thinning down to nm. We can see only integral cross section it is good and bad.

65 Transmission electron microscopy (TEM) JEM 2010 (JEOL) TEM use electrons transmitted through sample and detected by CCD camera (earlier on fluorescent screen). Electrons accelerated high voltage up to 200 kv. It is possible to measure size of nanoparticles down to 0,1 nm. Applications: Determination of size of nanoparticles, their morphology, chemical composition, crystal structure. Resolution limit: nm Acceleration voltage: kv Magnification: 50 1,

66 Characterisation and diagnostic of epitaxial growth of nanostructures Schema and principle of TEM Zdroj:

67 TEM picture of our 3 and 7 QD layer and 7 QW layer samples 3 QD 7 QD TEM 7 QW

68 Characterisation and diagnostic of epitaxial growth of nanostructures AFM (Atomic Force Microscopy) It is suitable for non conductive samples. It can be relatively small and cheap equipment (price from 1 do 10 MKč) STM (Scanning Tunnelling Microscopy) It needs conductive samples. Nowadays it is overcome by AFM (prices from 0,5 to 20 MKč)

69 Zdroj:

70

71 Atomic manipulation The finest possible tool for device assembly is provided by scanning probe microscopes. The invention of their first representative, the scanning tunneling microscope (STM) invented by G. Binnig and H. Rohrer in 1981 [G. Binnig, H. Rohrer, In touch with atoms, Reviews of Modern Physics 71 (1999) S324] gave us a tool capable of imaging and manipulating single atoms. Eye-catching images assembled by moving atoms by the STM tip appeared soon after and caught the imagination of a wide public. The smallest advertisement assembled atom-by-atom by the tip of scanning tunneling microscope.

72 Since the seminal discovery of the STM, the field of nanotechnology has expanded into many directions: a large number of probe microscopes was developed which use various interaction between the sharp scanning tip and a specimen: atomic force microscopy (AFM), electric field microscopy (EFM), magnetic force (MFM), near-field scanning optical microscopy (NSOM) etc. Advanced probe designs use local heating, additional gate electrodes, sensitization by attached biological molecules [R. Wiesendanger, Contributions of Scanning Probe microscopy and spectroscopy to the investigation and fabrication of nanometer-scale structures, J. Vac. Sci. Technol. B 12 (1994) 515]. Multiple probes and/or probe arrays are investigated: arrays of probes in so called millipede or nanodrive project [P. Vettiger, G. Binnig, The Nanodrive Project, Scientific American, January 2003, 47] are used to store and read information with much higher density than the present hard drives [, possibly reaching the atomic scale memory [R. Bennewitz, J.N. Crain, A. Kirakosian, J.-L. Lin, J. L. McChesney, D.Y. Petrovykh, F. J. Himpsel, Atomic scale memory at a silicon surface, Nanotechnolgy 13 (2002) 499]. Special molecules are designed and synthesized which could be used as building blocks for constructing functional nanostructures. An example may be lander molecule named because of its similarity to the lander modules used in space exploration [F. Rosei et al., Organic molecules acting as templates on Metal Surfaces, Science 296, 328 (2002).]

73 Few examples below may illustrate the vast potential of this approach. Assembly of the atomic quantum corrals enable direct observation of the standing waves of the electron density on the surface of the metals, in other words, the smallest resonators.

74 Probe with an additional electrode next to the tunneling tip of the STM can be used as a gate for the nanometer sized field effect study of metallic nanoclusters. [L. Gurevich, L. Canali, L.P. Kouwenhoven, Scanning gate spectroscopy on nanoclusters, Applied Physics Letters 76 (2000) 384]. The STM tip was used to perform stepby-step the Ullmann chemical reaction of C 12 H 10 synthesis from C 6 H 5 I, normally carried out on a copper catalysts [Hla et al, Inducing All Steps of a Chemical Reaction with the Scanning Tunnelling Microscope Tip: Towards Single Molecule Engineering, Physical Review Letters 85 (2000) 2777.].

75 AFM picture of InAs/GaAs QDs

76 AFM QDs 1 QD 1.6 ML 4 QD 1.43 ML 7 QD 1.3 ML 11 QD

77 InAs QD formation waiting time after-growth waiting time AFM picture of InAs/GaAs QRs

78 GaAs: buffer 230 nm AlGaAs-n typ 570 nm AlGaAs 400 nm GaAs 150 nm GaAs 150 nm AlGa As 320 nm AlGaAs-p typ 570 nm GaAs 700 nm GaAs:Te substrate SPSLS 12x (InAs / GaAs)

79 M50_ori.par + 2D + 3D

80 M51_ori.par + 2D + 3D

81 Strange AFM picture of our 7 QW sample (two magnifications) we have growth only one 7 QW structure and we see twice seven here!?

82 False AFM pictures of our 7 QW sample + expected shape of the AFM tip and line profile of AFM signal:

83 Thank you for your attention

84 Appendix

85 I strongly reccommend to you a book:

86 Rentgenová prášková difrakce (XRD) XRD-7 (Seifert) Analýzou difraktovaného rtg záření (Cu K můžeme stanovit některé strukturní charakteristiky. Vzniklý difraktogram svým geometrickým rozložením difrakčních maxim a minim přímo souvisí s prostorovým uspořádáním hmotných částic. Jelikož každá chemická látka má své specifické uspořádání částic, má i svůj specifický difrakční záznam a lze ji dle něj identifikovat. 400 XRD je nenahraditelná při identifikaci polymorfních modifikací oxidů železa a Využívá se ke kvalitativní a kvantitativní analýze a jejím užitím lze navíc získat informaci o velikosti zkoumaných částic I (cps) ( o )

87 SQUID MPMS XL-7 (Quantum Design) Měření hysterezních smyček magnetických materiálů (nanočástic) Teplotní závislosti magnetizace

88 Mikroskopie skenující sondou (SPM) NTEGRA Aura (NT-MDT) Scanning Probe Microscope (SPM) je univerzální přístroj pro 3D analýzy povrchu a jeho vlastností v mikro a nanometrové škále. V závislosti na použitém režimu může mapovat topografii (AFM), tření (LFM), magnetické vlastnosti (MFM) apod. Použití pro měření distribuce částic, morfologii částic, drsnost povrchu a měření magnetických vlastností nanočástic Režimy: kontaktní a nekontaktní AFM, MFM, LFM, PFM, EFM, SCM, F- d spektroskopie Rozsah skenování:100 µm 100 µm 10 µm (skenování hrotem), 10 µm 10 µm 4 µm (skenování vzorkem)

89 Mikroskopie atomárních sil (AFM) Explorer AFM (ThermoMicroscopes) AFM Fe 2 O 3 práš ášek z berlínsk nské modři BET

90 Transmisní elektronová mikroskopie (TEM) JEM 2010 (JEOL) Transmisní elektronová mikroskopie (TEM) je zobrazovací technikou využívající průchodu urychlených elektronů vzorkem a jeho zobrazení na fluorescenčním stínítku nebo záznamu na film nebo speciální CCD kameru. Podle zvoleného urychlovacího napětí je možné měřit velikosti nanočástic do 0,1 nm. Aplikace: stanovení velikosti a distribuce částic, morfologie nanočástic, chemického složení, krystalické struktury. Rozlišovací mez nm Urychlovací napětí: kv Zvětšení: 50 1,

91 Mikroskopie skenující sondou SPM Scanning Probe Microscopy 1981 STM Skenovací tunelovací mikroskopie 1986 Nobelova cena Gerd Binnig Heinrich Rohrer konstrukce STM (Scanning Tunneling Microscope) 1986 AFM (Atomic Force Microscopy) Mikroskopie atomárn rních sil 1987 do současnosti další klony využívaj vající princip přesnp polohování a těsnt sného přiblp iblížení sondy k povrchu esného

92 Charakteristika metod SPM SPM přístroje pracují v oblasti blízkého pole dosažení rozlišení pod tzv. difrakční mezí, (u SM srovnatelné s vlnovou délkou), ovšem za cenu získání pouze lokální informace o vzorku. Postupné měření ve více bodech skenování sondou nad vzorkem pro charakterizaci celého povrchu vzorku. Metody poskytují trojrozměrný obraz vpřímém prostoru, narozdíl např. od difrakčních technik nebo elektronové mikroskopie s vysokým rozlišením. Techniky SPM tedy vhodně překrývají rozsahy dosažitelné pomocí optické a elektronové mikroskopie využití k vzájemným kombinacím. Technika SPM nemusí být pouze zobrazovací - lze ji použít i k modifikaci povrchů až na atomární škále. (Lze provádět litografické zpracování, mechanické odstraňování, manipulace s molekulami i jednotlivými atomy).

93 Vývojové fáze metod SPM Synge - teoretický návrh optického zobrazení ostrým skleněným hrotem těsně nad povrchem (Znovuobjevení předchozího teoretického principu skenování O'Keefe 1956) Ash - Experimentální ověření rozlišení pod vlnovou mezí s mikrovlnami o λ=3 cm, rozlišení 150 μm Young - Sestrojení Topografineru, přístroje, který mapuje topografii vodivých vzorků s rozlišením 3nm vertikálně a 400 nm horizontálně

94 Vývojové fáze metod SPM První úspěšná realizace tunelování Binnigem a Rohrerem v roce v laboratořích IBM - přístroj pracuje ve vakuu, vibrace jsou tlumeny magnetickou levitací, použití zpětné vazby a piezokeramických pohybových členů 1982 Realizace kapacitní mikroskopie a následně rozvoj mnoha dalších klonů, např. AFM První pozorování poškození vzorku vlivem interakce s hrotem a následné využití k modifikaci povrchů (nanolitografie) sestavení loga IBM z atomů xenonu na niklu

95 Vývojové fáze metod SPM Demonstrace kvantových vlastností vznikem stojatých vln v kruhové bariéře sestavené z atomů železa na mědi 2000 Řízení chemických reakcí jednotlivých molekul, bouřlivý rozvoj aplikací nejen v oblasti základního, ale i aplikovaného výzkumu.

96 Rozvoj metod SPM v 1.desetiletí Tunelovací 1981 Binnig, Rohrer Optická blízkého pole 1982 Pohl Kapacitní Matey, Blanctepelná Williams, Wickramasinghe Atomárních sil 1986 Binnig, Rohrer Přitažlivých sil Martin, Williams, Wickramasinghe Magnetických sil Martin, Wickramasinghe Třecích sil Mate, McClelland, Chiang Elektrostatických sil Martin, Abraham, Wickramasinghene Elastická tunelovací spektroskopie Smith, Kirk, Quate Laserem řízený STM Arnold, Krieger, Walther Emise balistických elektronů Kaiser Inverzní fotoemisní 1988 Coombs, Gimzewski, Reihl, Sass, Schlittler Akustická blízkého pole 1989 Takata, Hasegawa, Hosaka, Hosoki, Komoda Šumová Moller, Esslinger, Koslowskispinová Manassen, Hamers, Iontová 1989 Hansma, Drake, Marti, Gould, Prater Elektrochemická 1989 Husser, Craston, Bard Absorpční 1989 Weaver, Wickramasinghe Fotonová absorpční 1989 Wickramasinghe, Weaver, Williams Chemického potenciálu 1990 Williams, Wickramasinghe Fotonapěťová 1990 Hamers, Markert

97 Princip mikroskopických ch technik využívaj vajících ch skenující sondu umístění mechanické sondy do do blízkosti povrchu vzorku řízení pohybu ve ve směru x y, y, z signálem zpětné vazby piezoelektricky (rozlišení m) m)

98 Skenovací tunelovací mikroskopie - STM Podmínka: ostrý vodivý hrot a vodivý vzorek Pravděpodobnost průchodu energetickou d bariérou rou (tunelování) 2 Tunelovací proud obraz povrchu je dán d n rozložen 0 P e I a. U. e 2m U 1. 2 b x. d E dx ením m vlnové funkce atomů Režim konstantní výšky rychlejší vhodný pro hladké povrchy Režim konstantního proudu časově náročnější měření Si (111),10x10 nm přesnější pro členité povrchy

99 Mikroskopie atomárn rních sil (AFM) mapování atomárn rních sil odpudivé síly elektrostatické přitažlivé síly Van der Waalsovy graf závislosti z celkové síly na hrot kontaktní režim F 10-7 N režim konstantní síly d 1 nm tuhé vzorky nekontaktní režim F W N, d 100 nm, raménko kmitá s f r 200 khz měkké,, pružné (biologické) ) vzorky poklepový režim

100 Polohovací zařízen zení skener skener zajišťuje přesnou p pozici vzhledem k povrchu vzorku piezoelektrická keramika PbZrO 3, PbTiO 3 trojnožka 100 x 100 m, z 10 m trubička 2 x 2 m, z 0,8 m režim skenování: počet řádků až 1000 počet bodů až 1000 zkreslení skeneru chyby skenování: hystereze nejdnoznačnost nost při p i rozpínání a smršťování skeneru nelinearita prodloužení není lineární funkcí přiloženého napětí tečení ení (creep) postupné prodlužování ování skeneru stárnutí změna vlastností piezoelektrické keramiky

101 Kontaktní režim AFM feed back loop laser controller electronics kontaktní režim F 10-7 N režim konstantní síly d 1 nm zejména vhodné pro tuhé vzorky scanner detector electronics split photodiode detector cantilever and tip sample typický hrot Schéma detekce v kontaktním režimu Figure 1 : Principle and technology of atomi v kontaktním force microscopesrežimu (schema Digital Instruments)

102 Schéma detekce v bezkontaktním a poklepovém režimu nekontaktní režim měkké, pružné (biologické) vzorky poklepový režim FW N, d 100 nm, raménko kmitá s fr khz Feedback Loop Maintains Constant Oscillation Amplitude NanoScope IIIa Controller Electronics Frequency Synthesizer Laser typický hrot s poloměrem 5 až 10 nm Detector Electronics Measures RMS of amplitude signal X,Y Scanner Z Split Photodiode Detector Cantilever & T Sample ip

103

104 Mikroskopie magnetické síly (MFM Magnetic Force Microscopy) Systém pracuje v NK režimu rezonanční frekvenci raménka ovlivňuje změna magnetického pole (magnetická síla) vzorku 1. informace o topografii 2. informace o magnetických vlastnostech povrchu. MFM mapování domén v magnetických materiálech změna magnetického pole zviditelněná v MFM (magnetické domény v oblasti 8 x 8 m) MFM obraz harddisku v oblasti 30x30µm

105 Skenovací kapacitní mikroskopie (SCM Scanning Capacitance Microscopy) Skenovací kapacitní mikroskopie (SCM) zobrazuje prostorové změny elektrické kapacity. Princip: Raménko s hrotem pracuje v NK režimu (režim konstantní výšky) speciální obvod sleduje elektrickou kapacitu mezi hrotem a vzorkem. Použití: SCM může sledovat změny obrazu: v závislosti na tloušťce dielektrického materiálu na polovodičových substrátech SCM může být použit při vizualizaci podpovrchových nosičů náboje Topografický a kapacitní obraz správně a mapovaní příměsí (legovacích látek) špatně srovnané fotomasky v průběhu viontově implantovaných polovodičích. procesu implantace legovací látky.

106 Mikroskopie bočních sil (LFM Lateral Force Microscopy) Princip LFM vyhodnocení příčného ohybu (krutu) raménka LFM je vhodný pro: zobrazení nehomogenit povrchu (změna koeficientu tření), získání obrazu povrchů tvořených stupňovitými nerovnostmi (hranami). K laterálnímu ohybu raménka dochází ze dvou příčin: změnou tření změnou náklonu raménka.

107 Mikroskopie modulovaných sil (FMM Force Modulation Microscopy) (FMM) používá modulační techniku v dotykovém režimu s konstantní silou. Vzorek vibruje se stálou amplitudou a frekvencí nad mezní frekvencí zpětné vazby a se stejnou frekvencí bude kmitat i hrot, který je s ním v kontaktu. Amplituda kmitů raménka závisí na elastických vlastnostech vzorku vmístě doteku. Měření je možno provádět současně safm, jejížobraz se získává z napětí na piezokeramice Kontaktní AFM FMM obraz kompozit uhlík/polymer (5x5 µm)

108 Mikroskopie detekce fázových posunů (PDM Phase Detection Microscopy) Mikroskopie detekce fáze (PDM) fázové zobrazení ve spojení s obvyklými režimy (NK, P-K AFM, MFM). Změna fáze může být měřena i v průběhu režimu FMM. Detekce fázového posunu vyhodnocení fázového zpoždění mezi signálem budícím oscilaci raménka a výstupním signálem vyvolaným ve vzorku oscilujícím raménkem Příklad použití: Pořizování informací o materiálových vlastnostech vzorků, jejichž topografie se snadněji měří v NK AFM než kontaktním AFM způsobem. PDM poskytuje doplňkovou informaci k topografii povrchu). Porovnání AFM topografie s PDM Teflonový povrch potažený silikonovým mazadlem (Obrazové pole 9 x 9 m)

109 Mikroskopie elektrostatických sil (EFM Electrostatic Force Microscopy) Princip: EFM mapuje oblasti (domény) s různou polaritou a hustotou elektrického náboje na povrchu vzorku (obdoba MFM). Velikost výchylky raménka s hrotem je úměrná hustotě náboje. Může být měřena standardním detekčním systémem užívajícím laserový svazek. Použití: Mapování elektrostatického pole elektronických obvodů při zapnutí a vypnutí přístrojů ( napěťová mikrosonda pro testování aktivních mikroprocesorových čipů v submikronových mezích). Ferroelektrický materiál (topografický kontrast vlevo) s implantovaným povrchovým nábojem (+2,5 V), (EFM obraz nabité plochy vpravo) Oblast 5 x 5 m

110 Další příbuzné metody s AFM Mikroskopie disipativních sil (DFM) mapuje výkon, který nosník ztrácí interakcí se vzorkem. Disipace vzniká následkem hystereze v adhezi mezi vzorkem a hrotem (projevují se i jiné principy). Výhodou metody je možnost mapovat rozložení hustoty fononů vzorku podél povrchu (v přiblížení obraz závisí jen na vlastnostech vzorku, nikoliv hrotu, což je jistá analogie k STM). Mikroskopie ultrazvukových sil (UFM) využívá ultrazvukové excitace vzorku, především pro mapování materiálových vlastností. Klasická mikroskopie využívá lineární režim detekce, v němž je sledována amplituda a fáze pohybu nosníku. V UFM je použit nelineární režim. Při ultrazvukovém kmitání je modulována vzdálenost hrot vzorek mezi maximální a minimální hodnotou, které jsou určeny amplitudou buzení a nastavením síly (setpoint). Pro velké amplitudy se projeví nelinearita, středovaná síla obsahuje přídavnou sílu (vlivem ultrazvuku) a tím přídavné ohnutí nosníku lze provádět mikroskopii.

111 Skenovací teplotní mikroskopie (SThM Scanning Thermal Microscopy) SThM umožňuje současné snímání tepelné vodivosti a topografie povrchu vzorku Princip: U SThM přístroje je místo hrotu sonda s odporovým prvkem. Řídící jednotka řídí vytváření map teploty nebo tepelné vodivosti. Ke konstrukci raménka SThM se používá Wollastonova drátu (slitiny dvou různých kovů), který představuje tepelně závislý odporový prvek. Vlastním odporovým teplotním čidlem je na konci umístěný prvek z platiny (příp. ze slitiny platiny s 10% obsahem rhodia). Výhoda této konstrukce je, že může být použita pro oba módy tepelného zobrazení (teplota a tepelná vodivost). SThM snímek fotorezistu

112 Mikrotermální analýza (µta Micro Thermal Analysis) Mikrotermální analýze (µta) - submikronové mapování teploty povrchu (lokální kalorimetrická měření). Princip: Wollastonův drát působí jako aktivní tepelný zdroj (odpor sondy je úměrný její teplotě). Změny proudu vyžadované k udržení sondy na konstantní teplotě vedou ke vzniku teplotních map (a obráceně, změny elektrického odporu sondy při konstantním proudu vedou rovněž ke generaci teplotních map). současně vzniká: obraz zahrnující informaci o tepelné difúzi obraz podpovrchových změn materiálového složení. použití: pro kalorimetrické měření mikro-diferenciální termální analýza (µdta). Je možné sledovat roztažnost, tloušťku vrstvy, teplotu fázových přechodů, změny tvrdosti, procesy tání, tuhnutí, měknutí apod., vlastnosti polymerů na úrovni doménových struktur a jejich rozhraní.

113 Skenovací optická mikroskopie v blízkém poli (NSOM Near Field Scanning Optical Microscopy) NSOM je skenovací optická mikroskopická technika, která zobrazuje pod difrakčním limitem ( okolo 300 nm). Princip: na vzorek dopadá světlo procházející přes jednomódové optické vlákno (několik desítek nm v průměru) pokovené hliníkem (zabránění světelných ztrát). Provádí se detekce evanescentních vln Způsoby detekce světla Polystyrénové kuličky 500 nm V režimu NSOM a SM NSOM obraz srdečního svalu (10 x 10 m)
