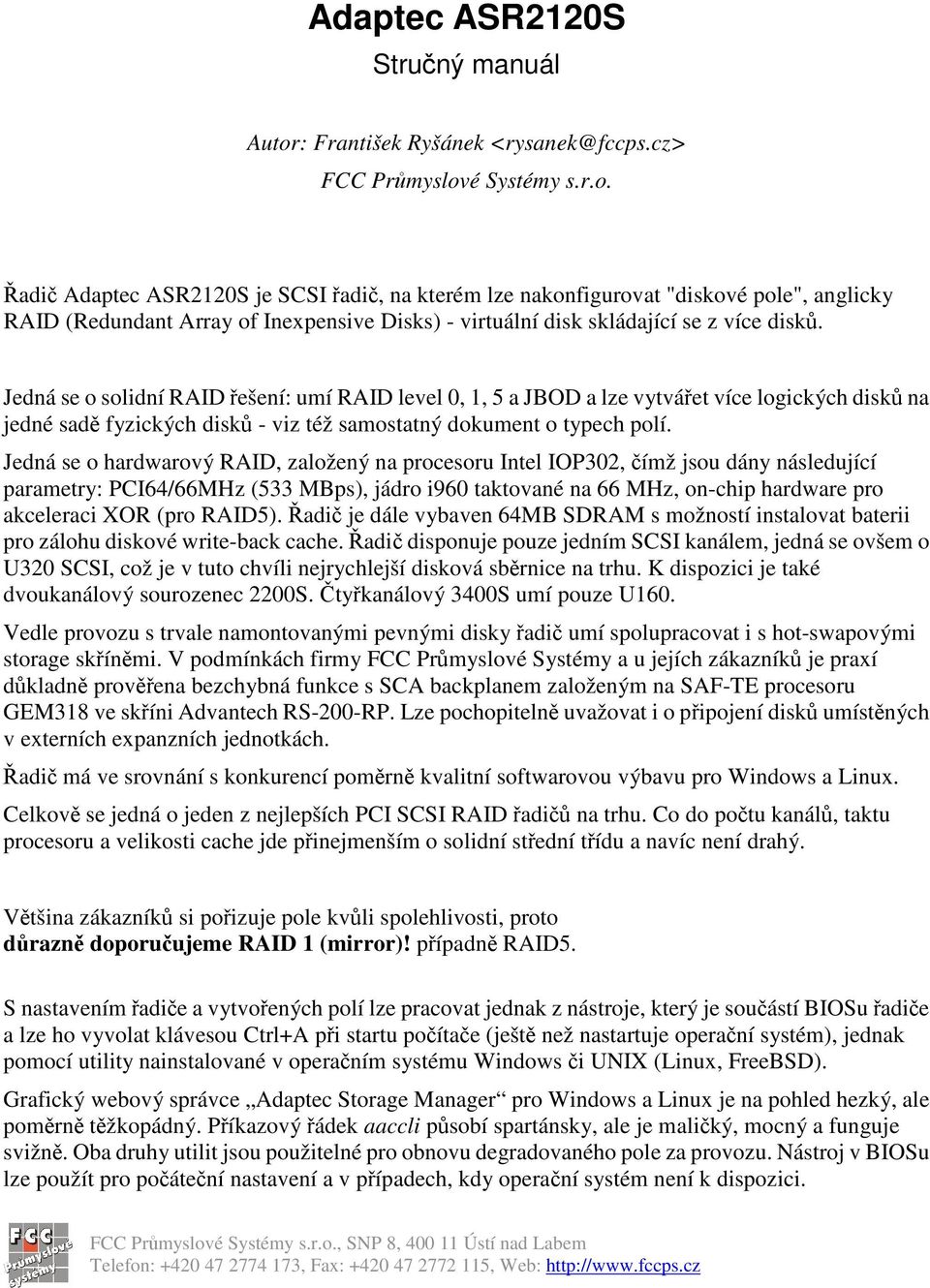

1 Adaptec ASR2120S Struný manuál Autor: František Ryšánek FCC Prmyslové Systémy s.r.o. adi Adaptec ASR2120S je SCSI adi, na kterém lze nakonfigurovat "diskové pole", anglicky RAID (Redundant Array of Inexpensive Disks) - virtuální disk skládající se z více disk. Jedná se o solidní RAID ešení: umí RAID level 0, 1, 5 a JBOD a lze vytváet více logických disk na jedné sad fyzických disk - viz též samostatný dokument o typech polí. Jedná se o hardwarový RAID, založený na procesoru Intel IOP302, ímž jsou dány následující parametry: PCI64/66MHz (533 MBps), jádro i960 taktované na 66 MHz, on-chip hardware pro akceleraci XOR (pro RAID5). adi je dále vybaven 64MB SDRAM s možností instalovat baterii pro zálohu diskové write-back cache. adi disponuje pouze jedním SCSI kanálem, jedná se ovšem o U320 SCSI, což je v tuto chvíli nejrychlejší disková sbrnice na trhu. K dispozici je také dvoukanálový sourozenec 2200S. tykanálový 3400S umí pouze U160. Vedle provozu s trvale namontovanými pevnými disky adi umí spolupracovat i s hot-swapovými storage skínmi. V podmínkách firmy FCC Prmyslové Systémy a u jejích zákazník je praxí dkladn provena bezchybná funkce s SCA backplanem založeným na SAF-TE procesoru GEM318 ve skíni Advantech RS-200-RP. Lze pochopiteln uvažovat i o pipojení disk umístných v externích expanzních jednotkách. adi má ve srovnání s konkurencí pomrn kvalitní softwarovou výbavu pro Windows a Linux. Celkov se jedná o jeden z nejlepších PCI SCSI RAID adi na trhu. Co do potu kanál, taktu procesoru a velikosti cache jde pinejmenším o solidní stední tídu a navíc není drahý. Vtšina zákazník si poizuje pole kvli spolehlivosti, proto drazn doporuujeme RAID 1 (mirror)! pípadn RAID5. S nastavením adie a vytvoených polí lze pracovat jednak z nástroje, který je souástí BIOSu adie a lze ho vyvolat klávesou Ctrl+A pi startu poítae (ješt než nastartuje operaní systém), jednak pomocí utility nainstalované v operaním systému Windows i UNIX (Linux, FreeBSD). Grafický webový správce Adaptec Storage Manager pro Windows a Linux je na pohled hezký, ale pomrn tžkopádný. Píkazový ádek aaccli psobí spartánsky, ale je maliký, mocný a funguje svižn. Oba druhy utilit jsou použitelné pro obnovu degradovaného pole za provozu. Nástroj v BIOSu lze použít pro poátení nastavení a v pípadech, kdy operaní systém není k dispozici.

2 Spolené poznámky (nezávislé na operaním systému) Poátení nastavení pole v BIOSu K vytvoení pole jsou poteba alespo dva disky. Následující postup popisuje vytvoení pole typu mirror ze dvou disk, které zabírá celou kapacitu obou disk. probhnou úvodní hlášky BIOSu a vzáptí se objeví se zpráva <<< Press <Ctrl>+<A> for Adaptec RAID Configuration Utility >>> Booting the Controller Kernel... kterou již vypisuje BIOS adie Adaptec ASR2120S. adii chvíli trvá, než se zinicializuje, najde disky atp., máte tedy trochu asu. V prbhu této inicializace stisknte Ctrl+A. BIOS adie potvrdí, že píkaz pijal a po skonení inicializace se spustí konfiguraní utilita, která je souástí BIOSu adie. V konfiguraní utilit vytvoíme pole, a to následujícím zpsobem: -> zvolte Array Configuration Utility (šipky, <Enter>) -> zvolte Initialize Drives (šipky, <Enter>) -> mezerníkem oznate oba disky a stisknte <Enter> -> pijmte varování v erveném rámeku, že inicializace smaže všechna data na oznaených discích stisknte klávesu y -> adi bude chvilku pracovat na obou discích a poté se utilita vrátí do hlavního menu. -> zvolte Create Array (šipky, <Enter>) -> mezerníkem oznate oba disky a stisknte <Enter> -> oteve se tabulka s parametry nov vytváeného pole ( Array Properties ), kterou utilita prochází odshora dol a u každé volby se ptá na výbr: -> Array Type: zvolte Raid1 (Mirror) -> Array Label: zadejte njaké jméno, teba Pole c.1 -> Array Size: ponechte default (celá dostupná kapacita) dvakrát <Enter> -> Stripe Size: u mirroru nemá smysl -> Read Caching: ponechte default (ano) - <Enter> -> Write Caching: pokud jste si neobjednali záložní baterii, bezpenjší je volba Disable. -> Create RAID via: zvolte default (Build/Verify) ostatní volby jsou mén praktické. -> tlaítko Done potvrte klávesou <Enter>. -> pijmte informativní hlášku, že pole bude k dispozici okamžit, ale po njakou dobu ješt bude na pozadí (v režii hardwaru adie) probíhat vytváení mirroru stisknte <Enter> -> utilita se vrátí do hlavního menu a adi se dá do práce (disky se rozsvítí). -> nyní je možno utilitu opustit a zaít s polem pracovat napíklad lze ihned pikroit k instalaci operaního systému. (2x escape, vybrat Yes, chceme ukonit utilitu, <Enter>) -> po opuštní utility se poíta vetn adie resetuje, ale vytváení pole poté automaticky pokrauje tam, kde adi ped resetem skonil. -> nyní mžete pokraovat v instalaci podle kapitoly urené pro Váš operaní systém.

3 Jak se pozná porucha pole Když nco není v poádku, poíta zane akusticky signalizovat poruchu. Samotný adi vydává táhlé pištní a pokud má Váš poíta hot-swap backplane, adi typicky ješt vyvolá alarmovou signalizaci backplanu, takže se pidá druhý zvukový signál napíklad perušované pípání. Na poli LED kontrolek, které je umístno na elním panelu poítae a intern ovládáno SCA backplanem, se také erven rozsvítí nebo rozbliká kontrolka disku, který má potíže. Pípadn, podle typu závady, zanou blikat kontrolky všech disk na zasaženém kanálu nebo v zasaženém poli. Lepší pehled si lze vytvoit na základ bootovací hlášky BIOSu adie adi automaticky hlásí, který disk chybí nebo zhavaroval (SCSI kanál : ID : LUN) Ješt njaké podrobnosti navrch lze zjistit v BIOS utilit nebo ve správcovských utilitách pod Windows i pod Unixem (píkazový ádek aaccli, GUI storage manager). Také je možno "identifikovat" havarovaný disk zámrným blikáním LEDdiodou na SCA panelu. Obnova redundance pole po havárii disku Obnovit lze pouze pole typu RAID 1 (mirror) nebo RAID 5. Vždy je teba nejprve vytáhnout havarovaný disk a nahradit ho novým. Pokud jsou disky k adii pipojeny prostednictvím hot-swap mechaniky, adi toho umí využít a výmna disk za provozu funguje pi výmn disku není teba vypínat poíta, ani restartovat operaní systém. Pi obnovitelné degradaci pole by ml poíta nastartovat a bžet i s degradovaným polem. Postup pro obnovu je zhruba následující: 1) náhradní disk je teba uvést do stavu initialized 2) inicializovaný náhradní disk je teba oznait jako hot spare 3) v tu chvíli automaticky nastartuje obnova redundance. Obnovu není teba spouštt explicitn. Disk pipojený k adii ASR2120 se mže nacházet v jednom z následujících stav: - factory clean neboli not initialized istý, obsahující ve všech sektorech samé nuly (vetn MBR) do tohoto stavu lze použitý disk znovu uvést pepsáním nulami. - legacy nebo DOS na disku byla objevena PC/BIOS/DOS tabulka rozdlení. adi má podezení, že na disku jsou užitená data, takže bude odmítat disk inicializovat. Tuto ochranu lze pehlasovat potvrzením inicializace (BIOS) nebo parametrem /always píkazu disk initialize (aaccli). - initialized pipraven pro RAID. Na takovém disku lze vytváet pole, nebo ho lze oznait jako hot spare. - hot spare v tomto stavu disk vydrží pouze v pípad, že adi nemá žádné degradované pole. Jakmile se objeví opravitelná degradace pole, první vhodný hot spare disk je automaticky natrvalo zaazen do pole namísto zhavarovaného disku a nastartuje obnova. - použit zaazen v poli. Utility Adaptecu bohužel vtšinou tento disk zobrazují jako initialized a je teba se podívat do seznamu polí, které disky jsou obsazené. Souvisí to patrn s tím, že na jednom disku lze nakonfigurovat více polí a mže na nm zbývat volné místo pro konfiguraci dalšího pole.

4 Náhradní disk pro obnovu by ml být v ideálním pípad factory clean, popípad initalized. Pokud již byl použit samostatn nebo v poli (které nebylo zrušeno), mže to znamenat práci navíc. Pokud adi detekuje, že nov zasunutý disk je pvodní disk, patící do momentáln živého a degradovaného pole, který byl znovu pipojen po doasné poruše (vypadlý kabel, vypnuté napájení, simulace defektu vytažením z hot-swap mechaniky), nastartuje obnova pole automaticky. Lhostejno, zda byl disk pipojen ve vypnutém stavu nebo za provozu (hot-swap). Automatickou obnovu v tomto pípad spustí a provádí samotný adi není ani teba mít nainstalovánu a spuštnu správcovskou aplikaci, dokonce ani ovladae. Za uritých okolností se adi sám chopí obnovy i na factory clean disk podle zkušeností a poznámky v manuálu se zdá, že se tak stane, pokud adii sebereme za bhu disk z živého pole a po chvíli mu namísto nj pedložíme istý disk jako náhradu. Obecn je ovšem teba spustit obnovu pole run bu v BIOSu nebo ve správcovské utilit v nkterém z podporovaných operaních systém. Nov zasunutý disk je teba naped inicializovat (pokud již nebyl díve inicializován a poté uskladnn v tomto stavu). adi si pi inicializaci na disku vytvoí istý MBR a své režijní datové struktury, ímž ho pipraví k zaazení do pole. Pokud byl disk již díve použit v poli a toto pole nebylo ped vymontováním disku zrušeno, adi toto pole nadetekuje. Ped použitím takovéhoto disku pro obnovu je poteba fantóma starého pole správcovskou utilitou zrušit a pro jistotu disk teba ješt zinicializovat. Alternativn se lze fantóma pole nebo legacy dat zbavit tak, že disk smažeme (vynulujeme) na obyejném SCSI adii - napíkazem pod Unixem píkazem cp /dev/zero /dev/sd<x> pípadn dd if=/dev/zero of=/dev/sd<x> (uvedený název diskového zaízení je z Linuxu) (pomalejší metoda sync() po každém bloku) Poté se disk bude tváit jako factory clean. Viz samostatný dokument obecn o RAIDu. Obnova pole nastartuje automaticky poté, co nov vložený a run inicializovaný disk oznaíme jako náhradní, tj. spare drive. Jakmile adi zjistí, že má k dispozici náhradní disk, zmocní se ho, piadí ho do pole a zane na pozadí obnovovat.

5 Obnova tedy úspšn zaala. Pokud obnovu pole perušíme, což lze provést prakticky jedin vypnutím i resetem adie, po novém startu firmwaru adi automaticky pokrauje v obnov pole tam, kde ped resetem skonil. Reset adie je vyvolán studeným i teplým resetem celého poítae a lze ho vyvolat i programov, což mohou ve vyjímených pípadech provést ovladae i za bhu operaního systému. Obnova pole v BIOS utilit (pouze na platform x86 PC) Zjistili jsme problém s polem, opravili jsme hardwarovou píinu degradace. Nyní budeme obnovovat pole. Nastartujeme tedy poíta. (Pokud máme hot-swap rámeky, lze vymnit vadný disk i za chodu.) Po úvodních hláškách BIOSu se objeví varování, že nco není v poádku konkrétn které pole selhalo (íslo a popis) a co se s ním stalo, tj. který fyzický disk (len pole) má problémy. Pokud se jedná o opravitelnou degradaci, adi eká 30 sekund na potvrzení a pak se pokusí nastartovat. Pokud v této dob stiskneme CTRL+A, spustí se BIOSová utilita pro správu RAID adie a polí. -> zvolte Array Configuration Utility -> utilita si postžuje, že se zmnila konfigurace (tj. vypadl disk) zvolte Accept -> v tuto chvíli je možné nov vložený disk inicializovat v menu Initialize Drives (vybrat disky mezerníkem, potvrdit enterem) zdá se ovšem, že tento krok není teba, pokud je nov vložený náhradní disk factory clean. -> pistupte k pidlení nového disku jako hot spare. Zvolte Manage Arrays, -> šipkami pesute kurzor v seznamu na degradované pole, které chcete opravit -> stisknte kombinaci Ctrl+S oteve se seznam volných disk a seznam hot spare disk -> šipkami pesute kurzor v seznamu na volný disk, který chcete použít jako náhradní. V tomto seznamu se nabízejí jenom disky, které dosud nejsou použity v poli, resp. jim zbývá dostatená volná kapacita pro obnovu výše vybraného degradovaného pole. -> klávesou <Insert> nebo mezerníkem zvolený disk pesunete ze seznamu volných disk do seznamu piazených záložních disk ( Assigned Hotspare Drives ). Piazení disku mžete v tuto chvíli ješt vrátit klávesou Delete v seznamu piazených disk, všechny zmny provedené v této obrazovce mžete vzít zpt stiskem Escape. -> eknme, že jste pesunuli jeden disk ze seznamu volných disk do seznamu záložních disk. Pokud se práv snažíte obnovit redundanci degradovaného pole a vymnili jste havarovaný disk, jedná se pravdpodobn v tuto chvíli o jediný disk, který v tchto seznamech dohromady figuruje. Pokud jste s výbrem spokojeni, stisknte klávesu <Enter> a ješt jednou potvrte ( y, <Enter>). -> bhem nkolika sekund by se mla rozbhnout obnova výše ošeteného pole. Obnova probíhá na pozadí, BIOSovou správcovskou utilitu lze opustit a nastartovat operaní systém.

6 Obnova pole v utilit aaccli (Windows, UNIX) Utilita aaccli používá nativní názvosloví Adaptec FSA Raidu, které úpln pesn neodpovídá obecné terminologii, ani terminologii jiných RAID produkt od Adaptecu, dokonce ani terminologii aktuálního RAID BIOSu dodávného s adiem. Proto níže uvádíme strunou definici pojm: - controller = adi Adaptec 2120S - container = logický disk, pole (RAID 0, 1 nebo 5) - disk = fyzický disk - task = úloha. V zásad proces, provádný kontrolérem, nap. obnova pole. - failover (failover drive) = hot spare, tj. náhradní disk. V UNIXu se utilita spouští jednoduše píkazem aaccli, pod Windows pes menu Start -> Programy -> SMBE -> CLI. Po spuštní se octnete v pomrn spartánském píkazovém ádku. K dispozici je online nápovda (otazníková konvence ala Cisco) a také je možno opakovat pedešlé píkazy (listuje se v nich šipkou nahoru a dol). Nezbytným prvním píkazem je otevení kontroléru. sh# aaccli CLI>? CLI> controller list CLI> open aac0 # otevi kontrolér kupodivu i pod Windows CLI> container list CLI> disk list CLI> task list CLI> disk blink 1 10 # blikej LEDdiodou fyzického disku.1 po dobu 10 sekund CLI> container delete 1 # smaž nepoužité pole CLI> disk initialize (0,1,0) # inicializuj fyzický disk se SCSI ID=1 CLI> disk list # už je inicializovaný? CLI> container set failover 0 (0,1,0) # tumáš failover drive # te by mla zaít obnova CLI> task list Jmenujme ješt ti zajímavé píkazy: CLI> container scrub 0 Tento píkaz provede kontrolu konzistence na funkním poli nejedná se o píkaz pro manuální spuštní obnovy, pi pokusu o kontrolu degradovaného pole se ohradí chybovou hláškou. CLI> container restore RAID5 0 Tento píkaz se pokusí zachránit data z havarovaného pole RAID5 tj. v pípad, kdy zhavaroval víc než jeden disk. Dokumentace neuvádí podrobnosti mohlo by se jednat o funkci, která prochází disky (vetn porouchaných ) sektor po sektoru a kompletuje data v sadách proužk, kde se podaí poskládat dostatekdat k obnov. Jedná se v každém pípad o naprosto nouzovou funkci bez záruky rozumného výsledku.

7 CLI> disk show defects (0,1,0) Tento píkaz vypíše poet sektor, které jsou vadné již z výroby a poet vadných sektor, které se objevily v prbhu používání disku. Moderní disky zvládají uritý objem vadných sektor vas detekovat a transparentn pemapovat do náhradního prostoru. Instalaní CD obsahuje extrémn podrobnou referenní píruku k použití aaccli (350 stran). Zajímavou vlastností aaccli je možnost skriptování. Skript je textový soubor, který obsahuje prostou posloupnost píkaz, azených pesn tak, jak by je zadával operátor v interaktivním režimu. Každý píkaz je na samostatném ádku. Skript lze natáhnout a provést v rámci CLI relace píkazem CLI>@jmeno_skriptu.txt Tato zavináová konvence je popsána v manuálu. Je tu ovšem ješt další možnost: skript lze extern nasmrovat na standardní vstup utility: sh# aaccli <jmeno_skriptu.txt Pozor, v tomto pípad je teba obsloužit skuten celou relaci CLI: první píkaz musí být open a poslední píkaz musí být exit. Zejména humornou chybou je vypuštní závreného píkazu exit : v tom pípad se CLI neukoní, nevrátí se do shellu, nelze mu run zadat další píkazy, nereaguje na Ctrl+C, pomže mu jedin kill. Lze se domnívat, že by utilitu aaccli šlo ovládat i pes rouru napíklad z Perlu nebo C. Referenní píruka k aaccli ponkud záhadn tvrdí, že toto je nejjednodušší podoba skriptu žádné pokroilejší schopnosti ovšem nerozvádí. Obnova pole po havárii adie Staí vymnit adi za nový a pipojit disky na pvodní kanály a SCSI ID (v SCA mechanice pokud možno nepoplést poadí). adi nicmén vtšinou dokáže vzájemnou zámnu disk odhalit a vyrovnat se s ní (píslušn upraví konfiguraci). Konfigurace pole je uložena na discích a mla by se automaticky naíst a spustit. Když adi detekuje zmnu, eká ticet sekund na potvrzení/zrušení (default = zmna potvrzena) a pak pokrauje v bootování. ištní disku po použití v poli - pozor, záludnost Dobrý administrátor, poté co dostal od dovatele nový typ SCSI RAID adie, si ped ostrým provozem nejprve pedem nacvií ovládání nejlépe tak, že simuluje výpadek. Mjme stroj s adiem ASR2120 a v nm dva disky. Na discích vytvoíme pole typu mirror. Na pole nainstalujeme operaní systém. Vyjmeme jeden z obou disk adi signalizuje degradaci pole, pole bží dál v degradovaném režimu. Rozhodneme se, že vytažený disk vymažeme, abychom mohli simulovat obnovu na prázdný disk. Proto korektn vypneme operaní systém i poíta, vyjmeme zbylý disk (který tímto zstal v poádku ) a dáme ho stranou. Havarovaný disk pipojíme zpátky k RAID adii, spustíme poíta a BIOSovou utilitu. adi nadetekoval degradované pole pochopiteln, vytažený disk je jednou ze dvou polovin mirroru (nyní tou neaktuální). Takže v BIOSové utilit zrušíme pole a vypneme poíta. Vložíme i dobrý disk takže nyní jsou v poítai opt oba disky, jeden dobrý s nakonfigurovaným polem a jeden prázdný (le

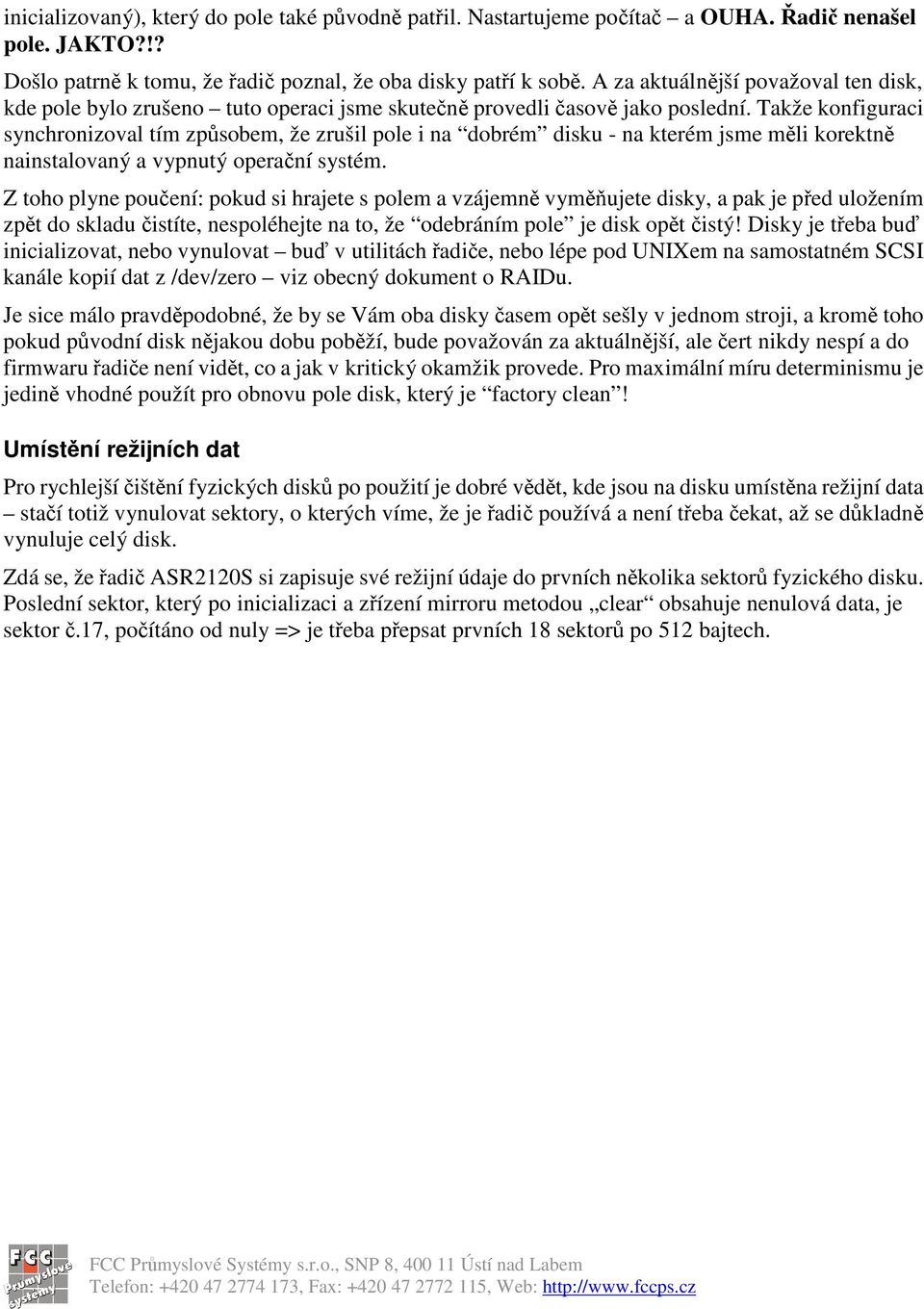

8 inicializovaný), který do pole také pvodn patil. Nastartujeme poíta a OUHA. adi nenašel pole. JAKTO?!? Došlo patrn k tomu, že adi poznal, že oba disky patí k sob. A za aktuálnjší považoval ten disk, kde pole bylo zrušeno tuto operaci jsme skuten provedli asov jako poslední. Takže konfiguraci synchronizoval tím zpsobem, že zrušil pole i na dobrém disku - na kterém jsme mli korektn nainstalovaný a vypnutý operaní systém. Z toho plyne pouení: pokud si hrajete s polem a vzájemn vymujete disky, a pak je ped uložením zpt do skladu istíte, nespoléhejte na to, že odebráním pole je disk opt istý! Disky je teba bu inicializovat, nebo vynulovat bu v utilitách adie, nebo lépe pod UNIXem na samostatném SCSI kanále kopií dat z /dev/zero viz obecný dokument o RAIDu. Je sice málo pravdpodobné, že by se Vám oba disky asem opt sešly v jednom stroji, a krom toho pokud pvodní disk njakou dobu pobží, bude považován za aktuálnjší, ale ert nikdy nespí a do firmwaru adie není vidt, co a jak v kritický okamžik provede. Pro maximální míru determinismu je jedin vhodné použít pro obnovu pole disk, který je factory clean! Umístní režijních dat Pro rychlejší ištní fyzických disk po použití je dobré vdt, kde jsou na disku umístna režijní data staí totiž vynulovat sektory, o kterých víme, že je adi používá a není teba ekat, až se dkladn vynuluje celý disk. Zdá se, že adi ASR2120S si zapisuje své režijní údaje do prvních nkolika sektor fyzického disku. Poslední sektor, který po inicializaci a zízení mirroru metodou clear obsahuje nenulová data, je sektor.17, poítáno od nuly => je teba pepsat prvních 18 sektor po 512 bajtech.

9 Windows 2000 Instalace Windows2000 V prbhu instalace budeme potebovat disketu s ovladai pro SCSI RAID adi. Ovladae pro adi Adaptec ASR2120S se ovšem nedodávají na disket, ale na CDROM. Takže je poteba ovladae naped zkopírovat na prázdnou, zformátovanou disketu. Konkrétn je teba do koenového adresáe diskety zkopírovat z CD-ROM obsah adresáe \Packages\WINDOWS_2000\Driver\. Pokud disketu vytváíte z archivu ovlada staženého z webu, do koene diskety je teba nakopírovat obsah zabaleného adresáe.\w2k_driver\. Pozor, instalátor Windows 2000 nepozná disketu zformátovanou pod Windows95! Pi formátování ovladaové diskety je teba použít novjší verzi Windows. Alternativn lze použít volbu Create driver disk z menu, které oteve autorun.exe z CDka od Adaptecu ani tuto možnost nelze použít pod Windows95. Pokud tímto zpsobem (create driver disk) potebujete vytvoit disketu s ovladai pro Windows 2003 Server, použijte variantu Windows 2000 (nikoli Windows XP!) Windows 2000 nepoužívají pro pístup k disku BIOS a neobsahují ovladae pro adi Adaptec ASR2120S. Proto Windows pi standardní instalaci pole nenajdou a nahlásí, že se nemají kam nainstalovat. Je teba instalátoru ve vhodný okamžik podstrit disketu s ovladai - to se dlá takto: - vložte instalaní CD-ROM Windows2000 do mechaniky - nastartujte poíta - pokud je správn nastaveno poadí bootovacích zaízení v BIOS setupu, nastartuje z CDka intalátor Windows jakmile se zane rozbíhat instalátor Windows2000, ekejte pozorn na výzvu ke stisku F6 (tato výzva po nkolika sekundách zmizí beze stopy). Stisknte vas klávesu F6. - po stisku F6 instalátor chvíli pracuje na disku a pak se zeptá na disketu s ovladai. Stisknte "S", vložte disketu, stisknte <ENTER> - a pokraujte v instalaci. Instalace aplikací pro správu pole v systému Windows Aplikace Adaptec Storage Manager Browser Edition (ASM-BE) se nachází na CD od výrobce. Pro správnou funkci pole (vetn obnovy degradovaného pole po havárii disku) není tato aplikace striktn nutná nicmén doporuujeme ji nainstalovat, protože poskytuje uživatelsky pívtivý pehled o stavu adie a polí. Po vložení CD do mechaniky v systému Windows se pomocí funkce autorun automaticky spustí základní obrazovka instalátoru, ve které lze spustit vlastní instalaci (Install Adaptec Storage Manager...). Teprve po spuštní instalace je zcela zejmé, že ve skutenosti se nainstaluje jednoúelový webserver. A nejen webserver - k dispozici je i SNMP služba pro automatizovaný

10 vzdálený dohled. Doporuujeme zvolit v poátení fázi instalace custom skladbu, kde lze zvolit potebné souásti. Celkem nakonec v systému bží až tyi služby od Adaptecu. Po skonení instalace je poteba provést restart. Po restartu se již instalátor znovu nevynoí, v systému bží tyi nové služby a zvídavý správce zjiš uje, kudy dál. Ve Start menu lze objevit novou složku SMBE a v ní dv položky: aaccli a také zástupce na webové URL: (Zde je vidt, že webserver je zabezpeený pomocí SSL.) Na zmínném URL Vás pivítá klasický login dialog. Pro pihlášení použijte jméno a heslo, kterým se na tomto poítai hlásíte do systému Windows tedy nap. Administrator a píslušné heslo. Vlevo se zobrazují fyzická zaízení (disky, adie), vpravo logické svazky (pole). Seznam zaízení se po startu zobrazí sbalený. Poklepem na šipeku vlevo v každém panelu lze rozbalit podrobnosti. Pokud oznaíte njaké zaízení, automaticky se zvýrazní zaízení k nmu píslušející. Napíklad pokud oznaíte pole, automaticky se zvýrazní disky, které do nj patí. U každé z obou kategorií (fyzická vs. logická zaízení) se v hlavice panelu zobrazují použitelné operace. Po zvolení operace se v protjším panelu rozbhne prvodce, který se (ponkud nadbyten) dále vyptává. Protože uživatelské rozhraní bží v browseru, vykazuje typické nedostatky tohoto typu rozhraní: pokud pidáte disk, musíte ješt v browseru stisknout reload, aby se zobrazil v píslušném panelu. Atd. Když v browseru bží poítadlo sekund uplynulých od zaátku operace, není vbec jasné, co hardware na pozadí dlá, zda vbec nco dlá, zda náhodou nevytuhl. A není možné operaci zrušit. Obnova degradovaného pole pomocí SMBE Doporuený postup vypadá takto: -> vložte nový disk -> pokejte dvacet sekund, stisknte v browseru reload. Pokud se nový disk nezobrazí, kliknte na tlaítko rescan -> pokud se ukáže, že pidaný disk nese stopy konfigurace dalšího pole, smažte toto pole oznate ho na seznamu vpravo a stisknte tlaítko delete. -> pokud je disk factory clean nebo obsahuje standardní tabulku rozdlení ( legacy ), je teba ho ješt inicializovat. Oznate disk, kliknte na tlaítko tasks, zvolte záložku new task, vyberte typ úkolu clear, zvolte start now a kliknte apply. Ješt jednou potvrte, že si pejete disk smazat. Na pozadí se rozbhne úkol mazání disku v tabulce fyzických disk zanou naskakovat procenta. adi provádí úlohu typu zero ili nulování (což lze zjistit pomocí aaccli), nicmén nakonec se provede také inicializace, tj. pepsání režijních datových struktur do výchozí podoby. -> v panelu vlevo stisknte tlaítko spare+ budete dotázáni, který disk se má použít jako náhradní. Pokud toto skoní chybou, je teba disk naped inicializovat viz pedchozí bod. -> za nkolik sekund po pidání náhradního disku by se mla rozbhnout obnova.

11 Poznámka autora tohoto eského manuálu: grafické rozhraní SMBE pi zkoušení tohoto jednoduchého postupu ukázalo jako tžkopádné. Pedevším neumožuje inicializovat disk bez zdlouhavého nulování. Krom toho Storage Manager pi každé operaci nesmysln dlouho eká na výsledek a dokonce nkolikrát zatuhl pi odstraování starého pole. Zdá se, že Adaptec nechal vyvinout SMBE jako jednotné prostedí pro správu RAID adi z nkolika rodin, které získal do svého portfólia vlastním vývojem a akvizicemi (FSA RAID, DPT RAID, HostRaid...). Každá tato rodina používá jiné nativní názvosloví a koncepty a umí jiné vci. Nejvíce možností má asi FSA RAID, jehož nejmladšími zástupci jsou práv ASR2120 a ASR2200. Proto také SMBE používá jinou terminologii než aaccli (nativní aplikace pro FSA RAID). SMBE je na pohled krásná aplikace, ale zdá se, že se píliš nepovedlo její provázání s nativním back-endem pro FSA RAID. To je da za univerzálnost a nezávislost na hardwaru. Z výše uvedených dvod doporuujeme používat pro zmny konfigurace píkazový ádek aaccli.

12 Linux Softwarové vybavení pod Linuxem se skládá z následujících souástí: - ovlada v jáde (povinný) - device node /dev/aac0 (nepovinný - je zapotebí pro správcovské utility) - aaccli správcovská utilita na bázi píkazového ádku (nepovinná) - Storage Manager správcovská utilita (nepovinná) dva až tyi démoni a nepovinný grafický front-end pro Xwindows (upravená Mozilla) Informace o Linuxu uvádné v tomto dokumentu se týkají verzí jádra okolo eknme (v tuto chvíli nejnovjší jádro v ad 2.4). Instalaní CD od Adaptecu obsahuje jakési multiplatformní instalaní skripty nicmén doporuujeme provést instalaci run, není složitá. Ovlada Ovlada se jmenuje aacraid a je souástí linuxového jádra již pomrn dlouho, protože hardwarové API Adaptec FSA RAID má pomrn dlouhou tradici. adie ASR2120 a ASR2200 bohužel vykazují urité drobné hardwarové chybky v oblasti MMIO (PCI DMA), které mohou zpsobit nefunknost se staršími verzemi ovlada. Podle autorových zkušeností tyto adie fungují bez nejmenších problém pinejmenším v RedHat Linuxu 8.0, tj. s jádrem , jakož i s novjšími jádry vetn vanilkových. Na webu Adaptecu jsou k dispozici backportované zdrojáky i binární RPM balíky pro nkteré starší verze nkterých velkých distribucí. Pokud si budete kompilovat jádro s upravenou konfigurací, ovlada pro AAC RAID se nachází v Menuconfigu ve vtvi SCSI support -> SCSI low-level drivers, tj. mezi SCSI adii. Soubor zaízení (device node) Standardní distribuce Linuxu, by obsahují a instalují ovlada, bohužel obvykle pi instalaci nevytváejí device nody /dev/aac*, takže pokud chceme používat správcovské utility, musíme si device node vytvoit sami. Ovlada aacraid má bohužel dosud statut experimentální, takže nemá úedn pidleno stabilní major number patrn proto ho nezná ani skript /dev/makedev. Proto také budeme muset major a minor number zjistit jinak a run spustit program mknod s píslušnými parametry. Experimentální zaízení si nechávají major number pidlit jádrem dynamicky. Dynamicky pidlovaná major numbers jsou alokována odshora poínaje íslem 254 zaízení aac obvykle dostane práv toto íslo. Jedná se o znakové zaízení (character class device). Tídu a major number zaízení, jejichž ovladae jsou momentáln aktivní, lze zjistit z pseudosouboru /proc/devices, teba píkazem cat /proc/devices less

13 Linuxové zaízení pro ovládání adie ASR2120 se jmenuje aac. Každý adi instalovaný v systému dostane své vlastní minor number. Minor numbers jsou pidlována po jednom od nuly nahoru: /dev/aac0 = minor 0, /dev/aac1 = minor 1 atd. ili v typickém pípad použijeme následující píkaz: mknod /dev/aac0 c Instalace aaccli Správcovská utilita aaccli je k dispozici pouze v binární podob. Lze ji nalézt na CDrom disku s ovladai, který Adaptec dodává s každým adiem, pípadn stáhnout v podob RPM z webu Pokud nepotebujete Storage Manager, doporuujeme provést instalaci aaccli do systému run napíklad takto: mount /mnt/cdrom cp /mnt/cdrom/bootcd/sbin/aaccli /usr/sbin chmod 700 /usr/sbin/aaccli umount /mnt/cdrom Storage Manager Adaptec Storage Manager Browser Edition existuje i pro Linux. Vlastní Storage Manager tvoí dva až tyi démoni. Dodává se s upravenou Mozillou, ve které se zobrazuje uživatelské rozhraní. K samotnému bhu démon (a vzdálený pístup pes HTTP) ovšem nejsou Xwindows na spravovaném poítai poteba. Na první pohled zajímavý je démonek anotifyd, který umí posílat alarmy mailem. Konfiguraní soubor je ve formátu XML, program ovšem mže být spuštn s parametrem c, který zpsobí spuštní v konfiguraním režimu a umožní zaídit konfiguraci pítulnjším zpsobem než je editace XML kódu s pouze tušenou sémantikou. lovka hned napadne, jestli by se démonek anotifyd nedal použít samostatn. K jeho fungování je ovšem zapotebí ješt démonek aiomgrd, a co je horší, také HTTPS démon arcpd. Démonek anotifyd totiž nekomunikuje pes interní API rovnou s démonem aiomgrd (natožpak rovnou s adiem), ale pipojuje se na uživatelský TCP port HTTPS démona (3513). Což znamená, že chceme-li upozornní mailem, musíme nainstalovat trio démon, kteí potebují SSL, aby si spolu mohli hrát. To je kvli upozornní mailem docela hromada softwaru. Automatizovaná instalace celého balíku se spouští skriptem install.sh, který se nachází v koenovém adresái CD. Instalace je šitá na míru distribuci RedHat, kde probhne bez problém (pod Xwindows i bez nich) v jiných distribucích mže být zapotebí jistá improvizace. Webové rozhraní SMBE chce login použijte njaký úet založený v hostitelském systému, nap. root a rootovské heslo. Pokud se dostanete až sem, ite se dále návodem k verzi pro Windows.

14 Linux shrnutí Jedná se o jeden z nejvýkonnjších a nejkomfortnjších PCI SCSI RAID adi, které jsou pod Linux k dispozici. Což prakticky znamená, že adi bez problém funguje a pole lze spravovat pímo z operaního systému tj. i na dálku. Systém nastartuje bez problém i z degradovaného pole. Instalovat lze i na erstv vytvoené pole, které se na pozadí teprve vytváí. Instalace softwaru Adaptec Storage Manager Browser Edition je díky standardnímu instalanímu skriptu jednoduchá (RedHat 9) a funguje v Xwindows i bez nich. Storage Manager má ale jisté nevýhody: zakrývá podstatu vcí, je lehce nepehledný a hrozn pomalý. Linuxovému správci nelze než doporuit píkazový ádek aaccli, který lze bez problém nainstalovat rukama a funguje pomrn slušn.

15 FreeBSD Softwarové vybavení pod FreeBSD se skládá z následujících souástí: - ovlada v jáde (povinný) - device node /dev/aac0 (nepovinný - je zapotebí pro správcovské utility) - emulace Linuxu (pesnji Linux ABI) a zmna konfigurace jádra (+= aac_linux.o) (tento bod je nepovinný - je zapotebí pro správcovské utility) - aaccli správcovská utilita na bázi píkazového ádku (nepovinná) - Storage Manager správcovská utilita (nepovinná) dva až tyi démoni a nepovinný grafický front-end pro Xwindows (upravená Mozilla) Informace o FreeBSD uvádné v tomto dokumentu se týkají verzí RC1 a FreeBSD není výrobcem adie (Adaptec) pímo podporováno na instalaním CD není po FreeBSD ani stopy. Na webu Adaptecu se vyskytuje starší ovlada pro FreeBSD 4.4 a binární podoba CLI utility pro tutéž verzi, oboje lze najít v podpoe pro adi ASR5400S. Nicmén u Adaptecu má vazby jeden ze len FreeBSD týmu jménem Scott Long, který ovlada aac udržuje ve FreeBSD 4 i ve FreeBSD 5. Díky nmu fungují ovladae i aaccli (které pravda není udržováno open-source komunitou, protože nebyly zveejnny zdrojové kódy, a ani Scott Long se mu nevnuje). Ovlada Ovlada se jmenuje aac a je souástí jádra FreeBSD již pomrn dlouho, protože hardwarové API Adaptec FSA RAID má pomrn dlouhou tradici. V konfiguraním souboru je tedy teba odkomentovat device aac plus samozejm device scbus, device sd a pípadné další relevantní SCSI souástky. adie ASR2120 a ASR2200 bohužel vykazují oproti starším FSA RAIDm urité drobné hardwarové odlišnosti (údajn chyby) v oblasti MMIO (PCI DMA), které zpsobují naprostou nefunknost tchto karet ve FreeBSD 4.7 a nižších (s pvodním aac ovladaem). Ve FreeBSD 5.0/5.1 a ve FreeBSD 4.8 ovladae v zásad fungovaly, vykazovaly ovšem nkolik drobných i zásadnjších much, které se projevovaly v kritických situacích, tj. pi degradaci pole. - ve FreeBSD 5.0 a ve FreeBSD 4.8-pre je ve standardní distribuci zapnut ovlada (device) aacp, tj. AAC PassThrough, který umožuje operanímu systému vidt zaízení na privátní SCSI sbrnici RAIDu. Tento ovlada pi své inicializaci resetuje privátní SCSI sbrnici, ímž asto rozhodí fungování RAIDu natolik, že se adi už nevzpamatuje (a systém nenastartuje) toto platí zejména v pípad, kdy se obnovuje degradované pole. Typicky se tato závada projevuje pi instalaci na erstv vytvoené pole, které se ješt nestihlo dobudovat. Ve verzích 4.8-RELEASE a 5.1 byla tato chybka odstranna, instalátorový i GENERIC kernel mají device aacp standardn vypnutý.

16 - ve FreeBSD 4.8 a 5.0/5.1 se projevoval jakýsi další problém v okamžiku degradace pole ( zhavaroval disk ) a pi bootu z degradovaného i obnovujícího se pole. Problém zpsobuje zatuhnutí poítae je poteba restartovat a obnovit pole pomocí BIOSové utility, pak teprve lze opt zprovoznit operaní systém. Konkrétn ve 4.8 se problém neprojevuje v GENERIC kernelu (uniprocesorový, zapnuto device isp ) projeví se ve chvíli, kdy zapneme SMP+APIC_IO nebo vypneme device isp (pípadn obojí). Na nejnižší úrovni je za tchto podmínek dohodnuta jiná adresa pro MMIO, se kterou má adi v nouzovém režimu patrn problémy. Tento problém byl odstrann ve FreeBSD 4.9-RC1 a novjších 5.2-PRE. Pi správné konfiguraci kernelu (aacp) funguje adi dnes již bezchybn, problémy v degradovaném režimu se v nejnovjších RELEASEch již neprojevují autor tohoto manuálu dkladn trápil adi ve FreeBSD 4.9, 5.2 a a reportoval výsledky Scottu Longovi. Ani na 4.8/5.1 by pi degradaci pole nemlo dojít k závažnjší ztrát dat po obnov pole v BIOSu (nebo v GENERIC/UP režimu) a po fsck lze pokraovat v normálním provozu. Soubor zaízení (device node) Standardní instalace FreeBSD nevytváí device nody pro AAC RAID, takže pokud Standardní instalace FreeBSD, by obsahuje a instaluje ovlada, bohužel pi instalaci nevytváí device nody /dev/aac*, takže pokud chceme používat správcovské utility, musíme si device node vytvoit sami. Lze použít skript /dev/makedev, který tomuto zaízení piadí major number 150: cd /dev./makedev aac0 Jinak též mknod /dev/aac0 c Každý adi instalovaný v systému dostane své vlastní minor number. Minor numbers jsou pidlována po jednom od nuly nahoru: /dev/aac0 = minor 0, /dev/aac1 = minor 1 atd. Emulace Linuxu Aktuální verze správcovských utilit není k dispozici pro FreeBSD ale je k dispozici pro Linux. Proto lze s úspchem provozovat aktuální verze softwaru pod linuxovým emulátorem což je nesprávné oznaení pro tzv. Linux ABI (linuxové nativní aplikaní rozhraní k jádru FreeBSD). Instalaci podpory pro linuxové binární programy lze povolit již pi instalaci FreeBSD standardním instalátorem v pokroilejší fázi instalace se sysinstall ptá na tuto možnost samostatným dotazem (okénkem). Touto volbou se nainstalují linuxové knihovny a nkteré systémové programy do sandboxu /compat/linux/ a zajistí se natahování linuxového ABI do jádra pi startu (ve form modulu linux.ko). Dále je teba zaídit, aby se linuxová IOCTL volání dostala až k ovladam aac a jejich prostednictvím k adii. K tomu je bohužel zapotebí ješt nkolik úder do klávesnice. Konkrétn je teba upravit konfiguraci kernelu (a pekompilovat). Do konfiguraního souboru je teba pidat volby

17 options AAC_COMPAT_LINUX # pouze FreeBSD 4.x, nikoli FreeBSD 5.x options COMPAT_LINUX Jedin ob tyto volby dohromady zpsobí, že se zkompiluje objektový soubor /usr/src/sys/dev/aac/aac_linux.o a pilinkuje se do ovladae aac a potažmo do kernelu. Wrapper uložený v aac_linux.o se registruje do Linux ABI ošetuje peklad linuxového formátu IOCTL syscall pro zaízení aac do BSD formátu. Vlastní IOCTL kódy (píkazy) zaízení aac se mezi Linuxem a FreeBSD neliší. Hlavním posláním volby COMPAT_LINUX je mimochodem monolitické linkování Linux ABI do kernelu (takže není teba jej pi bootu natahovat rc skriptem jako modul). Podrobnjší informace o Linux ABI naleznete v dokumentaci FreeBSD (nap. Handbook). Instalace aaccli Správcovská utilita aaccli je k dispozici pouze v binární podob. Na webu Adaptecu existuje starší verze aaccli zkompilovaná pro FreeBSD 4.4 lze ji stáhnout ze stránek s ovladai pro Adaptec 5400S. Pro tuto verzi není zapotebí Linux ABI a bhá pod 4.x i pod 5.x, nicmén Scott Long a další lidé tvrdí, že tato verze aaccli je zastaralá a potenciáln nekompatibilní s novjšími kontroléry. Aktuální verze aaccli je k dispozici pouze pro Linux. Lze ji nalézt na CDrom disku s ovladai, který Adaptec dodává s každým adiem, pípadn stáhnout v podob RPM z webu Linuxová verze oekává knihovnu ncurses v5, ve standardním linuxovém emulátoru je verze 4 nejsnazším ešením je zkopírovat knihovnu z CDka pod pseudo-chroot /compat/linux. Doporuujeme použít Linuxovou verzi aaccli. Instalaci do systému lze provést napíklad takto: mount /cdrom cp /mnt/cdrom/bootcd/sbin/aaccli /usr/local/sbin chmod 700 /usr/local/sbin/aaccli cp /mnt/cdrom/bootcd/usr/lib/libncurses.* /compat/linux/usr/lib umount /cdrom Storage Manager Linuxový Storage Manager by se zejm také dal použít. Zejména démonek anotifyd je zajímavý, protože umí posílat alarmy mailem. Nicmén i kvli tomuto rozesílání mail je teba mít nainstalovaný kompletní SMBE vetn HTTPS démona (SSL). Rozbhávat tohle rukama v emulaci mže být nemilé, zejména device nody pro sdílenou pam nebudí dvru. Že jsou instalaní balíky ve formátu RPM, to by nebyl až takový problém instalanímu skriptu se BSD nelíbí a nejjednodušší zpsob instalace je zejm beztak runím kopírováním souástek z Linuxové instalace, dokud to nebude chodit. Alternativou je instalace RPM do FreeBSD a úprava skriptu, aby nekontroloval platformu a použil linuxovou instalaci. Samotný grafický Storage Manager s jeho nepovedeným GUI ovšem za tu námahu patrn nestojí. Seteno a podtrženo: autor manuálu tuto aplikaci nezkoušel pod FreeBSD instalovat.

18 FreeBSD shrnutí Jedná se o jeden z nejvýkonnjších a nejkomfortnjších PCI SCSI RAID adi, které jsou pod FreeBSD k dispozici. Což prakticky znamená, že adi bez problém funguje a pole lze spravovat pímo z operaního systému tj. i na dálku. Systém nastartuje bez problém i z degradovaného pole. Instalovat lze i na erstv vytvoené pole, které se na pozadí teprve vytváí. Utilita aaccli funguje (nejlépe je použít aktuální linuxovou verzi), grafický webový Storage Manager patrn nestojí za námahu.
