TIA na dosah. Pokročilé funkce a možnosti nastavení měničů. Popis pokročilých funkcí. Únor Siemens All Rights Reserved.

Transkript

2 Bezpečnostní funkce (safety integrated) Pomocí bezpečnostního relé a stykačů Přímo v měniči Manuál pro projektanty a programátory

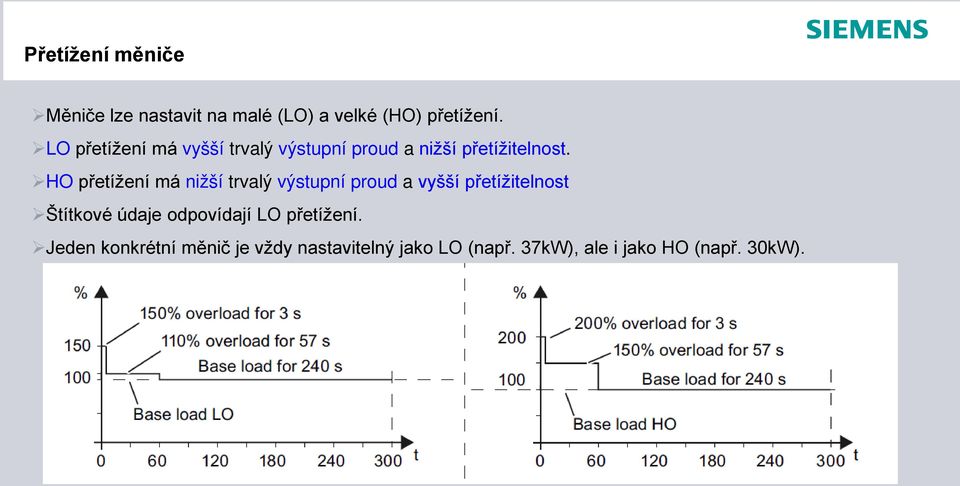

3 Přetížení měniče Měniče lze nastavit na malé (LO) a velké (HO) přetížení. LO přetížení má vyšší trvalý výstupní proud a nižší přetížitelnost. HO přetížení má nižší trvalý výstupní proud a vyšší přetížitelnost Štítkové údaje odpovídají LO přetížení. Jeden konkrétní měnič je vždy nastavitelný jako LO (např. 37kW), ale i jako HO (např. 30kW).

4 CDS (Sada typu ovládání) a DDS (Motorová sada) CDS DDS G120 DDS1 DDS2 Měnič lze ovládat z více míst Parametry: P10, 50, 170, 809, 810, 811 Přepínání za provozu Jeden měnič může řídit různé motory Parametry: P10, 51, 180, 819, 820, 821, 826 Přepínání za klidu

5 Makra Makro = výrobcem připravený: 1) způsob zapojení uživatelské svorkovnice (přiřazení funkcí svorkám) 2) typ ovládání a komunikace (stanoví kdo zadává otáčky motoru a kdo posílá povely) Pokud makro nevyhovuje, je potřeba vybrat jiné nebo ho modifikovat. Seznam a popis maker (nyní je jich 19) je uveden v manuálu Uvedení do provozu Makro se nastavuje parametrem P0015, nejlépe v sekci Wizard programu STARTER. Upozorněte projektanty, aby v maximální míře makra používali. (Rychlé a bezproblémové nastavení měniče) - Česká verze

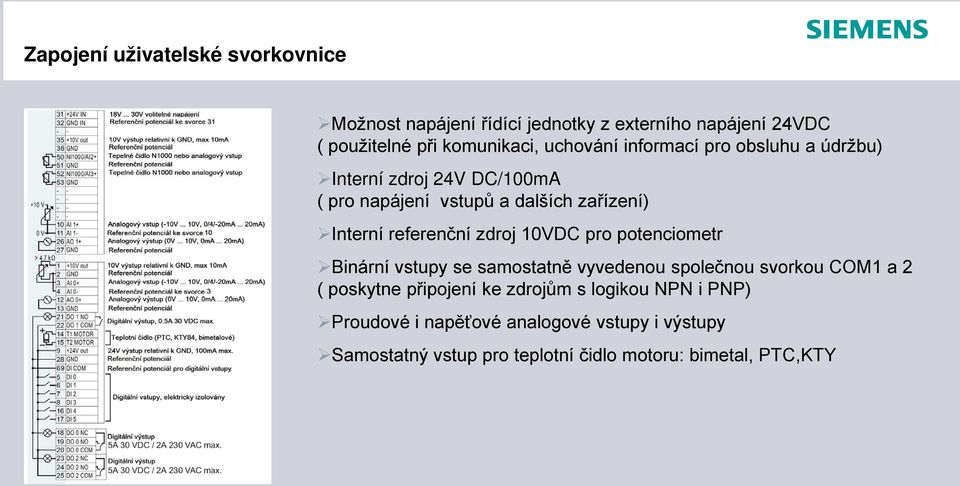

6 Zapojení uživatelské svorkovnice Možnost napájení řídící jednotky z externího napájení 24VDC ( použitelné při komunikaci, uchování informací pro obsluhu a údržbu) Interní zdroj 24V DC/100mA ( pro napájení vstupů a dalších zařízení) Interní referenční zdroj 10VDC pro potenciometr Binární vstupy se samostatně vyvedenou společnou svorkou COM1 a 2 ( poskytne připojení ke zdrojům s logikou NPN i PNP) Proudové i napěťové analogové vstupy i výstupy Samostatný vstup pro teplotní čidlo motoru: bimetal, PTC,KTY

7 Trace osciloskop v měniči Měnič má zabudovanou funkci osciloskopu Pomůže kontrolovat výstupní průběhy proudu, napětí a otáček Odhalí hazardy při použití volných funkčních bloků Umožní precizní nastavení PID regulátoru Poskytne přehled o stavech měniče při různých režimech zátěže. Naměřené průběhy lze archivovat

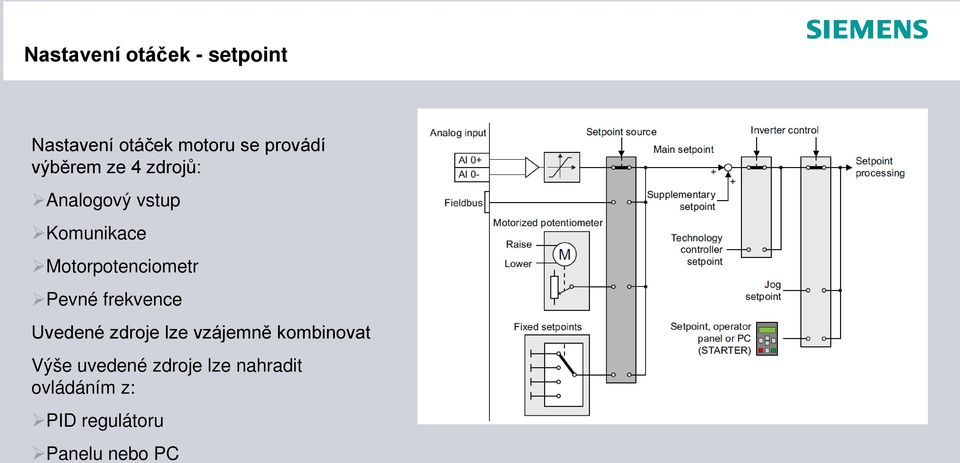

8 Nastavení otáček - setpoint Nastavení otáček motoru se provádí výběrem ze 4 zdrojů: Analogový vstup Komunikace Motorpotenciometr Pevné frekvence Uvedené zdroje lze vzájemně kombinovat Výše uvedené zdroje lze nahradit ovládáním z: PID regulátoru Panelu nebo PC

9 U/f řízení napěťový boost Pro zajištění vhodného vybuzení motoru v nízkých otáčkách se v U/f režimu koriguje výstupní napětí 3-mi způsoby: Trvalé zvýšení (P1310) Akcelerační zvýšení (P1311) Startovací zvýšení (P1312) Tyto 3 způsoby zasahují do všech přednastavených U/f křivek, které jsou nastavitelné v P1300. Jsou to: Lineární, lineární s FCC a lineární s ECO Kvadratická a kvadratická s ECO Volitelně nastavitelná Speciální (např. nezávislé řízení U nebo přesné otáčky)

10 Vektorové řízení nastavení regulátoru Vektorové řízení vyžaduje kvalitní model motoru Předpokladem pro kvalitní model je identifikace motoru: Statická motor se netočí a je pod proudem, měří se např. odpor vinutí motoru. Provádí se i pro U/f i vektorové řízení. Jen na studeném motoru Dynamická motor se točí, měří se magnetizační proud a saturace, optimalizuje se rychlostní regulátor. Jen u vektorového řízení.

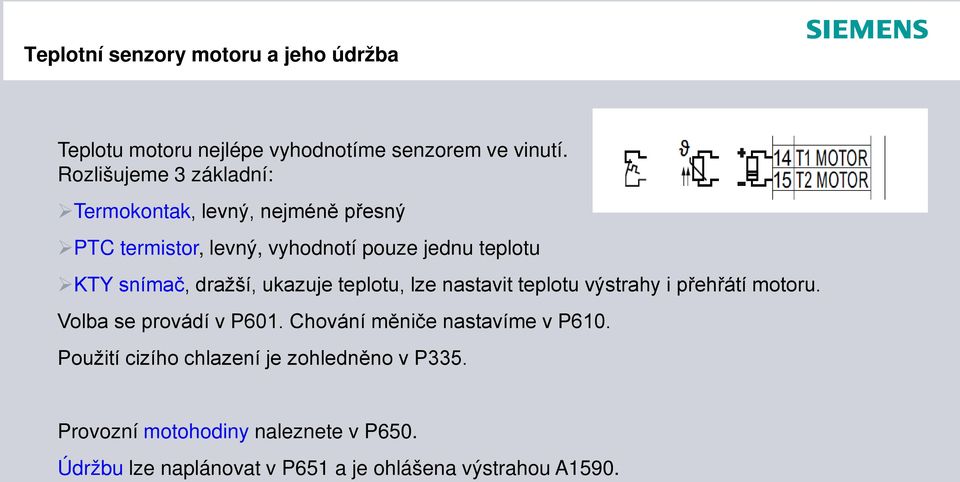

11 Teplotní senzory motoru a jeho údržba Teplotu motoru nejlépe vyhodnotíme senzorem ve vinutí. Rozlišujeme 3 základní: Termokontak, levný, nejméně přesný PTC termistor, levný, vyhodnotí pouze jednu teplotu KTY snímač, dražší, ukazuje teplotu, lze nastavit teplotu výstrahy i přehřátí motoru. Volba se provádí v P601. Chování měniče nastavíme v P610. Použití cizího chlazení je zohledněno v P335. Provozní motohodiny naleznete v P650. Údržbu lze naplánovat v P651 a je ohlášena výstrahou A1590.

12 VDC kontrolér Chrání měnič před přepětím a podpětím DC meziobvodu. Při přepětí prodlužuje čas pro zpomalení Při podpětí dobíjí meziobvod generátorovým efektem. Nastavuje se odděleně:pro: U/f řízení P1280,P1283,P1294,P210 Vektorové řízení P1240,P1243,P1254,P210 Jeho funkčnost je omezena zapojením měniče a použitou aplikací. Při přepětí spolupracuje s dynamickou brzdou.

13 Dynamická brzda Při setrvačné zátěži počítejte s efektem generátoru. Vzniklou energii je potřeba odčerpat do: Jiného měniče (propojení DC obvodů různých měničů) Sítě (rekuperační měnič s PM250/260) Brzdného odporu (PM240/340) Nastavení: P219, P Pokud to nelze (např. u PM230), používáme: DC brzdění - P1230,P1231,P1232, P1233,P1234,P347 kompaudní brzdění P3856 Je méně účinné, ale levné.

14 Autorestart a letmý start Autorestart zajistí provoz měniče při výpadcích napájení. Má několik módů činnosti, viz P1210: Počet restartů, vyčkávací čas, hlídací časové okno kdy měnič restartuje Letmý start zajistí synchronizaci na točící se motor Nastaví se v P1201 P1203

15 PID regulátor Regulační obvod, který udržuje nulovou odchylku mezi zadanou a měřenou veličinou. Je použitelný na pomalé děje, např. teplotu. PID má: 3 vstupy: žádaná hodnoty (P2253), měřená hodnota (P2264) a uvolnění regulace (P2200) Vlastní rampy (P2257 a P2258), PID jednotku (P2274,P2280,P2285) a další funkce

16 Funkční bloky Rozšiřují ovládací funkce měniče. Představují malý PLC uvnitř měniče s funkcemi: Logickými Aritmetickými Časovými Paměťovými Přepínacími Řídícími Limitačními Nejlépe si je popíšeme na příkladě.

17 Příklad s funkčními bloky Připojení měniče k napájení povelem START

18 Sledování momentu Poskytuje ochranu pohonu v následujících případech: Ochrany před přetížením nebo zablokováním (extrudéry a mixéry) Ochrany před provozem bez zátěže (čerpadla) Ochrany před přetěžováním nebo sledováním zátěže (dopravníky, řemenové převody) Nastavuje se parametry: P2179,P2180 nepřipojená zátěž P2177 blokovaná zátěž P2178, P1745 přetěžovaní pohonu P2182-P2192 kontrola momentu a reakce pohonu

19 Alarmy Signalizují blížící se chybový stav. Nelze je resetovat, zaniknou po odeznění stavu nebo přejdou v poruchu. Jak se signalizují: Na displeji panelu jako - A12365 V programu STARTER na záložce Alarms Při komunikaci ve stavovém slově jako bit r52.7 Ukládají se do registru s časovými značkami, viz obrázek Po obsazení registru se přesouvají do archivu, viz obrázek, a následně se likvidují P2111= počet alarmů, je-li nastaveno 0, pak 0-7 přesunuto do 8-63

20 Poruchová hlášení Signalizují poruchový stav měniče. Po odstranění příčiny je nutno je resetovat, kvitovat. Jsou signalizovány: 1. LED RDY bliká červeně 2. Z panelu - F V programu STARTER v záložce Alarms 4. Při komunikaci ve stavovém slově jako bit r52.1 Kvitace / Reset poruchy: 1. Vypnutím a zapnutím měniče ( i 24V) 2. Tlačítkem na panelu 3. Binárním vstupem uživatelské svorkovnice (např. DIN3) 4. Při komunikaci v řídícím slově jako bit r Autoreset P0952= počet poruch, je-li nastaveno 0, pak vynulování poruch

21 Komunikace přenos informací PKW je přenos (čtení/zápis) obsahu parametrů. PZD je přenos (čtení/zápis) bitů,slov, dvojslov. Toto uspořádání je shodné pro přenos: RS485USS, Profibus, Profinet Základní komunikační telegramy jsou: T1, T20, T350, T352, T353, T354, T999

22 Připojení měničů s PLC Simatic S7-300/400 Připojení k S7-300/400: Postupy nastavení a tvorby S7-DB: Připojení k S7-1200: Routing: OPC server:

23 Ochrana parametrů Ochrana před přepsáním parametrů (Write protection) Zadává se v ON-line režimu z programu STARTER, je bez hesla Ochrana nastavení parametrů měniče ve stroji výrobce (Know-how protection) Zadává se ON-line režimu z programu STARTER, používá heslo, má vypínatelnou kopírovací funkci. Se zapnutou ochranou kopírování je nutno použít SIE SD/MMC karty. Ochranu lze vypnout na požadovanou dobu nebo úplně.. Po ztrátě hesla lze jen aktivovat tovární nastavení. Jak postupovat při výměně měniče: Bez kopírovací ochrany - přes kartu (je dopředu nutno připravit kartu se zálohou) S kopírovací ochranou - přes vzorový stroj = číslo jednotky+karta nebo číslo jednotky a číslo karty+

24 Použití karet MMC a SD Použitelné karty MMC 6SL3254-0AM00-0AA0 formátovat jako FAT16 SD 6ES7954-8LB01-0AA0 formátovat jako FAT32 Lze použít i karty jiných výrobců a to bez záruky funkčnosti Použitelné parametry: P802, 803, 804 Funkce automatická záloha na kartu: měnič bez napájení (nesvítí) prázdná karta vložím kartu zapnu měnič do sítě = nahraji zálohu nastavení na kartu POZOR, není-li karta prázdná, tak data na ní přemažou nastavení měniče Funkce nahrání dat do měniče z karty: měnič bez napájení (nesvítí) karta s nahraným nastavením vložím kartu zapnu měnič do sítě = nahraji nastavení do měniče Stažení GSD / GSML: měnič pod napájením-vložit prázdnou kartu do měniče a nastavit P804=12 = data jsou na kartě v /SIEMENS/SINAMICS/DATA/CFG

25 CU230P-2 malé PLC v měniči 1. PLC v měniči Kromě notoricky známých funkcí jako: PID,Eco funkce,cds, DDS, autorestart, letmý start, atd. Množství I/O - 6DI / 4AI / 3DO / 2AO Také FW speciality 2.Speciality: Funkce požár (ESM) (P3880 až 3889) Speciální mód v případě požáru v budovách a tunelech, aktivovaný DIN (nelze odstavit povelem OFF ze svorkovnice nebo panelu) Speciální nastavení setpointu (poslední, pevný,analog,bus,pid) Potlačení velké části poruchových hlášení (vyjma poruch co směřují k destrukci měniče) Aktivace funkce autorestartu bez omezení jejich počtu POZOR, po aktivaci ESM je tento stav nevratně zaznamenán v měniči

26 CU230P-2 speciální funkce RTC hodiny reálného času (P8400 až 8449) Varovná a poruchová hlášení obsahují i časová razítka Funkce rego (DTC) (P8409 až 8433) 3 obvody DTC, každý s funkcí ZAP a VYP v nastavené hodině a minutě Výběr dne v týdnu, pro který je DTC funkční Volba Den/Noc P1* Zónová regulace (P3880 až 3889) Jeden setpoint a až 3 aktuální hodnoty z místností Chlazení 2 páry (místnosti) žádaná/skutečná hodnota se sledují na větší rozdíl a ten je zregulován na rozdíl menší než 2 %. Nereguluje, pokud obě skutečné hodnoty leží pod žádanou hodnotou. Topení viz výše + nereguluje, pokud obě skutečné hodnoty leží nad žádanou hodnotou. Volba Den/Noc ve všech třech režimech řízení P Day P Night FU P1,P2,P3 P1 P2 P1 + P2 P1 + P2 + P3 AVG(P1;P2;P3) MIN(P1;P2;P3) MAX(P1;P2;P3) P2* P3* 1+3xPID (P2200 až 2285) + (P11000 až 11299) Technologický PID pro regulaci pomalých dějů (teplota, tlak) 3 další volně programovatelní PID regulátory pro řízení akčních členů

27 CU230P-2 : Bypass překlenutí měniče Překlenuje měnič v těchto případech: Na žádost obsluhy (binárním vstupem, záskok neregulovaným pohonem) Při překročení nastavených výstupních otáček (úspora energie) Požadavky na instalaci: 2 externí stykače s pomocnými kontakty pro zpětné hlášení Aktivována funkce synchronizace na točící se motor Upozornění: V případě poruchy měniče je odpojen i stykač pro napájení motoru ze sítě V případě napájení motoru ze sítě se zastavení měniče provádí signálem OFF2 nebo OFF3. Nelze použít signál OFF1.

28 CU230P-2 : Kaskádové řízení motorů (stagging) Několik motorů ovládáno jedním měničem. Jeden motor je regulovaný Až 3 neregulované motory spolupracují Podmínkou funkce je použití interního PID regulátoru Funkce je použitelná pro pomalé děje (např. teplota) Lze volit sekvenci spínání neregulovaných motorů Lze nastavit hlídání motohodin Nastavení parametrů P2370 P2387 a P2200 P2285

29 CU230P-2 : Hibernace Režim pro spoření energii vhodný pro čerpadla a ventilátory. Pracuje ve dvou režimech: Se spolupracujícím interním PID regulátorem Se vstupem žádané otáčky Oba režimy je možno doplnit funkcí boost Při snížení otáček pod minimální mez zastaví motor, ale nadále sleduje požadavek na otáčky motoru a případně znovu motor spustí. Funkce boost zajistí zvýšení měřené veličiny (tlaku, teploty) s cílem udržet motor co nejdéle ve stavu STOP..

30 CU240E-2: zajímavé funkce 1.Měřiče energie Spotřeba energie r39 celková, spotřebovaná, rekuperovaná v indexech Úspora energie r41 úspory regulací oproti škrcení křivka úspory je uložena v P3320 až Vstupy pro snímání otáček Kontrola otáčení P3232 Po rozjezdu měniče musí být vstup ve stahu H Kontrola diference otáček Signál z čidla otáček (32kHz max) je přes DI3 porovnán s r063 = aktuální otáčky Předtím je nutno nastavit vlastnosti sondy (P0582 až 0586)

31 Panel IOP Komfortní ovládání, nastavení a monitoring měniče. 3 typy zobrazení: číselné bargraf - trend Jazyková podpora Průvodce nastavením měniče Nápověda V režimu zobrazení TREND lze na displeji sledovat průběh měřené veličiny. Soubor s datovým obsahem průběhu lze uložit stlačením INFO. Soubor je uložen v panelu ke stažení v /efs/health/trendsample.txt

32 Technická podpora ve smartfonech ios a Android Aplikace: Industry Online Support V Google play zadejte Siemens Technická podpora vždy po ruce Nainstalujte do svého chytrého mobilu naši aplikaci Mějte novinky ihned po ruce Najděte si sami odpověď na Vaši otázku Je to rychlé a jednoduché

33 Děkuji za pozornost. Ing. Vladimír Mýlek Dotazy prosím. Tel: Siemens, s.r.o. 28.října 150/ OSTRAVA
