Armatury a systémy Premium. Combi-System lisovací technika. Vícevrstvé spojovací potrubí Copipe Program lisovacích fitinkù Cofit P.

Transkript

1 Armatury a systémy Premium Systém øízení jakosti Oventrop je certifikován podle DIN-EN-ISO Combi-System lisovací technika Vícevrstvé spojovací potrubí Copipe Program lisovacích fitinkù Cofit P 1. Oblast použití: Combi-System firmy Oventrop umožòuje díky univerzální použitelnosti vícevrstvého spojovacího potrubí Copipe a programu lisovacích fitinkù Cofit P provedení kompletní instalace pomocí jediného systému. Pro pøipojení otopných tìles nabízí Oventrop armatury, potrubí a spojovací prvky mezi topným kotlem a otopným tìlesem. Vícevrstvé spojovací potrubí Copipe zabraòuje difuzi kyslíku. V kombinaci se systémem pro plošné vytápìní a chlazení Cofloor nabízí bezpeèný provoz a zároveò vlastnosti pro dobré provedení pokládky. Další informace obsahují datové listy systémù Cofloor - izolaèní desky s výstupky, izolaèní desky s potiskem úložného rastru, upínací lišty pro suché stavby a Unibox / Unibox E. Komponenty Combi-System naleznou uplatnìní rovnìž v sanitárních prostorách a pøi využití deš ové vody. Systém lisovacích fitinkù je testován podle DVGW-Arbeitsblatt W 534 a registrován pod reg. è. DVGW DW-8501AT2407. Z dùvodù technického souladu smí být potrubí Copipe instalováno jen v kombinaci se spojovacími prvky a fitinky Cofit. Pøipojení topného tìlesa Datový list 2. Vícevrstvé spojovací potrubí Copipe Difuznì tìsné tøívrstvé spojovací potrubí: vnitøní potrubí pro prùtok média ze zesítìného polyetylenu (PE-X) podélnì svaøované hliníkové potrubí (AL) vnìjší pláš ze zesítìného polyetylenu (PE-X), vzájemnì spojené speciálními spojovacími vrstvami. Rozmìry potrubí pro lisovací techniku (vnìjší prùmìr x tlouš ka stìn) - 16 x 2 mm, 20 x 2,5 mm, 26 x 3 mm, - 32 x 3 mm, 40 x 3,5 mm, 50 x 4,5 mm, 63 x 6 mm - x 2 mm, 16 x 2 a 20 x 2,5 mm K dostání i zatažené ve vlnité trubce,nabízí další ochranu pøed poškozením,uv záøením a kondenzací vodních par. 16 x 2 a 20 x 2,5 mm, k dostání rovnìž zatažené v izolaèních hadicích 4 mm, 6 mm, nebo 9 mm; splòují požadavky DIN 1988 na ochranu zaøízení pro pitnou vodu (studenou) pøed zahøíváním a kondenzací vodních par. Provedení s 9mm izolaèní vrstvou odpovídá požadavkùm na izolaci v pøípadì instalace pøipojení teplé vody a otopných tìles. Tlaková a teplotní zátìž: 10 bar, 95 C, pøíp. 16 bar, 20 C Pro rozmìry mm je možné doložit schválení DVGW- Zulassung podle pracovního listu W program lisovacích fitinkù Cofit P Pro vícevrstvé spojovací potrubí Copipe firmy Oventrop. Tìleso fitinkù z bronzu, u rozmìrù 40 x 3,5 mm, 50 x 4,5 mm, 63 x 6 mm z mosazi odolné proti odzinkování, pøíp. z pozinkované mosazi. Opìrné tìleso na stranì potrubí s: prohlubnìmi pro trojnásobné radiální vytvoøení lisovaných spojù k podchycení tažných sil rýhování k podchycení torzních sil tìsnìní dvojitým O-kroužkem izolaèní kroužek ke galvanickému oddìlení hliníku a bronzu Pouzdro z ušlechtilé oceli, nerez. S kontrolními otvory pro hloubku zasunutí potrubí. Pevné pøipojení k tìlesu fitinku. Pevné pouzdro chrání opìrné tìleso pøed poškozením a usnadòuje montáž. Rozmìr 40 x 3,5 mm s volným pouzdrem. Sanita Využití deš ové vody Teplá Studená 4. Lisovací nástroje 4.1 Lisovací pøístroje: K provedení lisovaných spojù nabízí Oventrop akumulátorový lisovací pøístroj (12 V), lisovací pøístroj s pøipojením k síti (230 V) a ruèní lisovací nástroj. Lisovací pøístroje je nutné pravidelnì podrobit údržbì v servisním centru. Pokyny pro rychlou údržbu a servis jsou obsaženy v pøiložených podkladech. Dodržujte pøíslušný návod k použití. Vícevrstvé spojovací potrubí Copipe firmy Oventrop a program lisovacích fitinkù Cofit P 2006 Oventrop.1-1

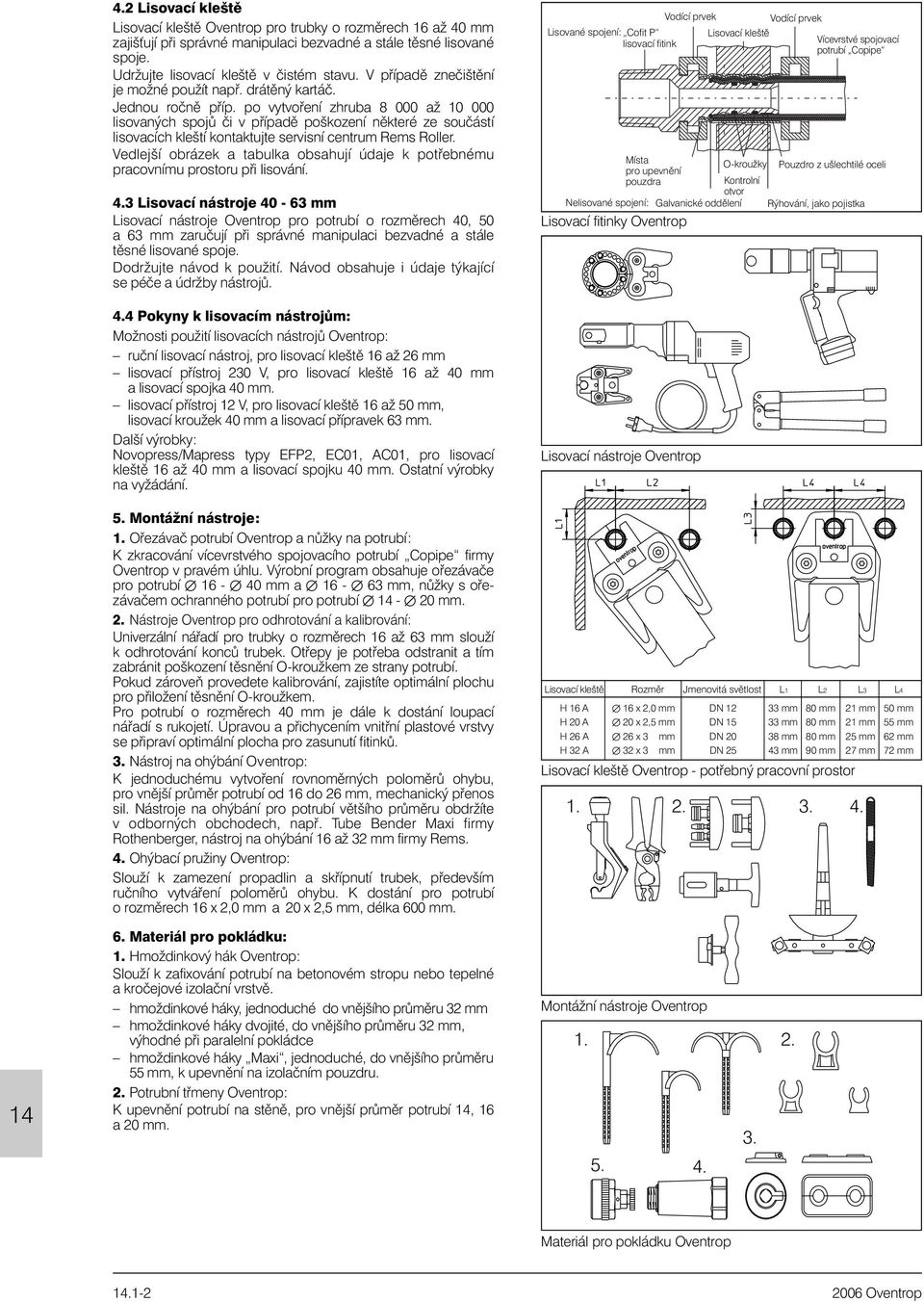

2 4.2 Lisovací kleštì Lisovací kleštì Oventrop pro trubky o rozmìrech 16 až 40 mm zajiš ují pøi správné manipulaci bezvadné a stále tìsné lisované spoje. Udržujte lisovací kleštì v èistém stavu. V pøípadì zneèištìní je možné použít napø. drátìný kartáè. Jednou roènì pøíp. po vytvoøení zhruba až lisovaných spojù èi v pøípadì poškození nìkteré ze souèástí lisovacích kleští kontaktujte servisní centrum Rems Roller. Vedlejší obrázek a tabulka obsahují údaje k potøebnému pracovnímu prostoru pøi lisování. 4.3 Lisovací nástroje mm Lisovací nástroje Oventrop pro potrubí o rozmìrech 40, 50 a 63 mm zaruèují pøi správné manipulaci bezvadné a stále tìsné lisované spoje. Dodržujte návod k použití. Návod obsahuje i údaje týkající se péèe a údržby nástrojù. 4.4 Pokyny k lisovacím nástrojùm: Možnosti použití lisovacích nástrojù Oventrop: ruèní lisovací nástroj, pro lisovací kleštì 16 až 26 mm lisovací pøístroj 230 V, pro lisovací kleštì 16 až 40 mm a lisovací spojka 40 mm. lisovací pøístroj 12 V, pro lisovací kleštì 16 až 50 mm, lisovací kroužek 40 mm a lisovací pøípravek 63 mm. Další výrobky: Novopress/Mapress typy E P2, EC01, AC01, pro lisovací kleštì 16 až 40 mm a lisovací spojku 40 mm. Ostatní výrobky na vyžádání. 5. Montážní nástroje: 1. Oøezávaè potrubí Oventrop a nùžky na potrubí: K zkracování vícevrstvého spojovacího potrubí Copipe firmy Oventrop v pravém úhlu. Výrobní program obsahuje oøezávaèe pro potrubí Æ 16 - Æ 40 mm a Æ 16 - Æ 63 mm, nùžky s oøezávaèem ochranného potrubí pro potrubí Æ - Æ 20 mm. 2. Nástroje Oventrop pro odhrotování a kalibrování: Univerzální náøadí pro trubky o rozmìrech 16 až 63 mm slouží k odhrotování koncù trubek. Otøepy je potøeba odstranit a tím zabránit poškození tìsnìní O-kroužkem ze strany potrubí. Pokud zároveò provedete kalibrování, zajistíte optimální plochu pro pøiložení tìsnìní O-kroužkem. Pro potrubí o rozmìrech 40 mm je dále k dostání loupací náøadí s rukojetí. Úpravou a pøichycením vnitøní plastové vrstvy se pøipraví optimální plocha pro zasunutí fitinkù. 3. Nástroj na ohýbání Oventrop: K jednoduchému vytvoøení rovnomìrných polomìrù ohybu, pro vnìjší prùmìr potrubí od 16 do 26 mm, mechanický pøenos sil. Nástroje na ohýbání pro potrubí vìtšího prùmìru obdržíte v odborných obchodech, napø. Tube Bender Maxi firmy Rothenberger, nástroj na ohýbání 16 až 32 mm firmy Rems. 4. Ohýbací pružiny Oventrop: Slouží k zamezení propadlin a skøípnutí trubek, pøedevším ruèního vytváøení polomìrù ohybu. K dostání pro potrubí o rozmìrech 16 x 2,0 mm a 20 x 2,5 mm, délka 600 mm. Vodící prvek Vodící prvek Lisované spojení: Cofit P Lisovací kleštì lisovací fitink Vícevrstvé spojovací potrubí Copipe Místa pro upevnìní pouzdra O-kroužky Kontrolní Pouzdro z ušlechtilé oceli otvor Nelisované spojení: Galvanické oddìlení Rýhování, jako pojistka Lisovací fitinky Oventrop Lisovací nástroje Oventrop Lisovací kleštì Rozmìr Jmenovitá svìtlost L1 L2 L3 L4 H 16 A Æ 16 x 2,0 mm DN mm 80 mm 21 mm 50 mm H 20 A Æ 20 x 2,5 mm DN mm 80 mm 21 mm 55 mm H 26 A Æ 26 x 3,0 mm DN mm 80 mm 25 mm 62 mm H 32 A Æ 32 x 3,0 mm DN mm 90 mm 27 mm 72 mm Lisovací kleštì Oventrop - potøebný pracovní prostor Materiál pro pokládku: 1. Hmoždinkový hák Oventrop: Slouží k zafixování potrubí na betonovém stropu nebo tepelné a kroèejové izolaèní vrstvì. hmoždinkové háky, jednoduché do vnìjšího prùmìru 32 mm hmoždinkové háky dvojité, do vnìjšího prùmìru 32 mm, výhodné pøi paralelní pokládce hmoždinkové háky Maxi, jednoduché, do vnìjšího prùmìru 55 mm, k upevnìní na izolaèním pouzdru. 2. Potrubní tømeny Oventrop: K upevnìní potrubí na stìnì, pro vnìjší prùmìr potrubí, 16 a 20 mm. Montážní nástroje Oventrop Materiál pro pokládku Oventrop Oventrop

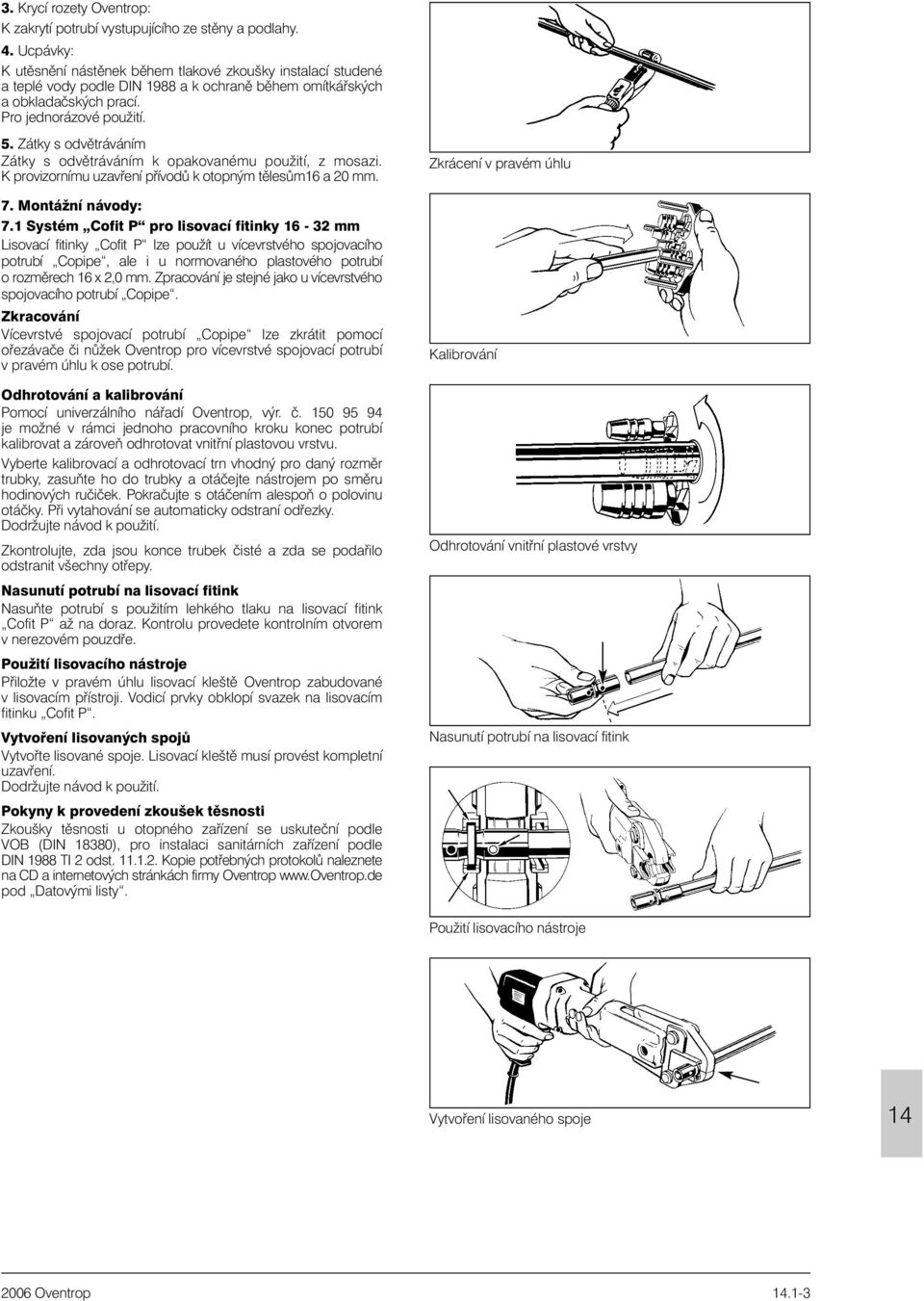

3 3. Krycí rozety Oventrop: K zakrytí potrubí vystupujícího ze stìny a podlahy. 4. Ucpávky: K utìsnìní nástìnek bìhem tlakové zkoušky instalací studené a teplé vody podle DIN 1988 a k ochranì bìhem omítkáøských a obkladaèských prací. Pro jednorázové použití. 5. Zátky s odvìtráváním Zátky s odvìtráváním k opakovanému použití, z mosazi. K provizornímu uzavøení pøívodù k otopným tìlesùm16 a 20 mm. 7. Montážní návody: 7.1 Systém Cofit P pro lisovací fitinky mm Lisovací fitinky Cofit P lze použít u vícevrstvého spojovacího potrubí Copipe, ale i u normovaného plastového potrubí o rozmìrech 16 x 2,0 mm. Zpracování je stejné jako u vícevrstvého spojovacího potrubí Copipe. Zkracování Vícevrstvé spojovací potrubí Copipe lze zkrátit pomocí oøezávaèe èi nùžek Oventrop pro vícevrstvé spojovací potrubí v pravém úhlu k ose potrubí. Odhrotování a kalibrování Pomocí univerzálního náøadí Oventrop, výr. è je možné v rámci jednoho pracovního kroku konec potrubí kalibrovat a zároveò odhrotovat vnitøní plastovou vrstvu. Vyberte kalibrovací a odhrotovací trn vhodný pro daný rozmìr trubky, zasuòte ho do trubky a otáèejte nástrojem po smìru hodinových ruèièek. Pokraèujte s otáèením alespoò o polovinu otáèky. Pøi vytahování se automaticky odstraní odøezky. Dodržujte návod k použití. Zkontrolujte, zda jsou konce trubek èisté a zda se podaøilo odstranit všechny otøepy. Nasunutí potrubí na lisovací fitink Nasuòte potrubí s použitím lehkého tlaku na lisovací fitink Cofit P až na doraz. Kontrolu provedete kontrolním otvorem v nerezovém pouzdøe. Použití lisovacího nástroje Pøiložte v pravém úhlu lisovací kleštì Oventrop zabudované v lisovacím pøístroji. Vodicí prvky obklopí svazek na lisovacím fitinku Cofit P. Vytvoøení lisovaných spojù Vytvoøte lisované spoje. Lisovací kleštì musí provést kompletní uzavøení. Dodržujte návod k použití. Pokyny k provedení zkoušek tìsnosti Zkoušky tìsnosti u otopného zaøízení se uskuteèní podle VOB (DIN 18380), pro instalaci sanitárních zaøízení podle DIN 1988 TI 2 odst Kopie potøebných protokolù naleznete na CD a internetových stránkách firmy Oventrop pod Datovými listy. Zkrácení v pravém úhlu Kalibrování Odhrotování vnitøní plastové vrstvy Nasunutí potrubí na lisovací fitink Použití lisovacího nástroje Vytvoøení lisovaného spoje 2006 Oventrop.1-3

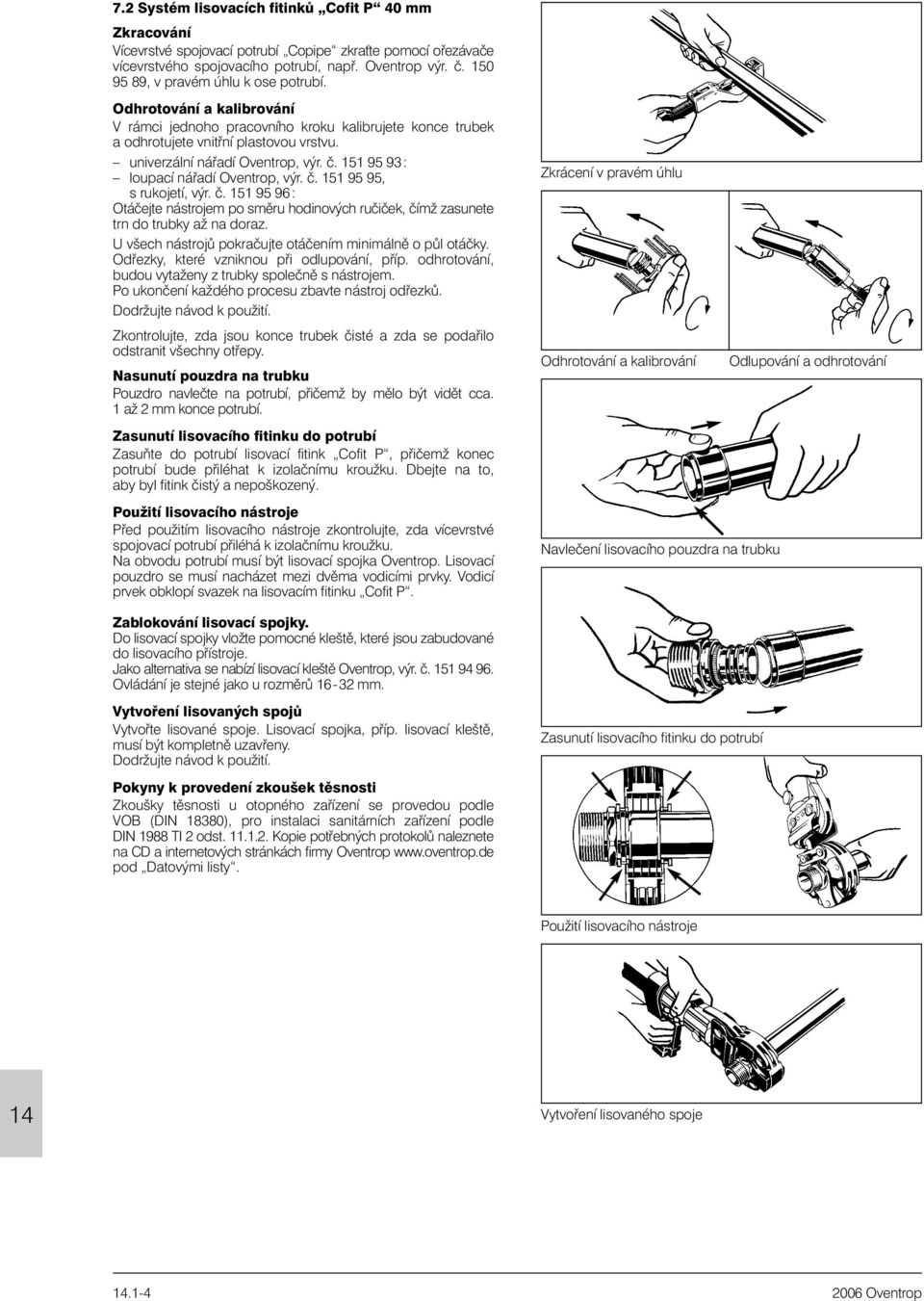

4 7.2 Systém lisovacích fitinkù Cofit P 40 mm Zkracování Vícevrstvé spojovací potrubí Copipe zkra te pomocí oøezávaèe vícevrstvého spojovacího potrubí, napø. Oventrop výr. è , v pravém úhlu k ose potrubí. Odhrotování a kalibrování V rámci jednoho pracovního kroku kalibrujete konce trubek a odhrotujete vnitøní plastovou vrstvu. univerzální náøadí Oventrop, výr. è : loupací náøadí Oventrop, výr. è , s rukojetí, výr. è : Otáèejte nástrojem po smìru hodinových ruèièek, èímž zasunete trn do trubky až na doraz. U všech nástrojù pokraèujte otáèením minimálnì o pùl otáèky. Odøezky, které vzniknou pøi odlupování, pøíp. odhrotování, budou vytaženy z trubky spoleènì s nástrojem. Po ukonèení každého procesu zbavte nástroj odøezkù. Dodržujte návod k použití. Zkontrolujte, zda jsou konce trubek èisté a zda se podaøilo odstranit všechny otøepy. Nasunutí pouzdra na trubku Pouzdro navleète na potrubí, pøièemž by mìlo být vidìt cca. 1 až 2 mm konce potrubí. Zasunutí lisovacího fitinku do potrubí Zasuòte do potrubí lisovací fitink Cofit P, pøièemž konec potrubí bude pøiléhat k izolaènímu kroužku. Dbejte na to, aby byl fitink èistý a nepoškozený. Použití lisovacího nástroje Pøed použitím lisovacího nástroje zkontrolujte, zda vícevrstvé spojovací potrubí pøiléhá k izolaènímu kroužku. Na obvodu potrubí musí být lisovací spojka Oventrop. Lisovací pouzdro se musí nacházet mezi dvìma vodicími prvky. Vodicí prvek obklopí svazek na lisovacím fitinku Cofit P. Zkrácení v pravém úhlu Odhrotování a kalibrování Odlupování a odhrotování Navleèení lisovacího pouzdra na trubku Zablokování lisovací spojky. Do lisovací spojky vložte pomocné kleštì, které jsou zabudované do lisovacího pøístroje. Jako alternativa se nabízí lisovací kleštì Oventrop, výr. è Ovládání je stejné jako u rozmìrù mm. Vytvoøení lisovaných spojù Vytvoøte lisované spoje. Lisovací spojka, pøíp. lisovací kleštì, musí být kompletnì uzavøeny. Dodržujte návod k použití. Zasunutí lisovacího fitinku do potrubí Pokyny k provedení zkoušek tìsnosti Zkoušky tìsnosti u otopného zaøízení se provedou podle VOB (DIN 18380), pro instalaci sanitárních zaøízení podle DIN 1988 TI 2 odst Kopie potøebných protokolù naleznete na CD a internetových stránkách firmy Oventrop pod Datovými listy. Použití lisovacího nástroje Vytvoøení lisovaného spoje Oventrop

5 7.3 Systém lisovacích fitinkù Cofit P 50 a 63 mm Zkracování Vícevrstvé spojovací potrubí Copipe zkra te pomocí oøezávaèe vícevrstvého spojovacího potrubí, napø. Oventrop výr. è , v pravém úhlu k ose potrubí. Odhrotování a kalibrování V rámci jednoho pracovního kroku kalibrujete konce trubek a odhrotujete vnitøní plastovou vrstvu. K tomu je urèen univerzální náøadí Oventrop: - 50 x 4,5 mm výr. è , - 63 x 6,0 mm výr. è Zasuòte nástroj do trubky a otáèejte s ním po smìru hodinových ruèièek a za využití tlaku tak dlouho, dokud nevznikne drážka hluboká alespoò 2 mm. Zkontrolujte, zda je konec trubky èistý a zda na vnitøní èásti vznikla prùbìžná drážka o hloubce minimálnì 2 mm. Pøed odhrotováním: obr. vlevo Po odhrotování: obr. vpravo Zkrácení v pravém úhlu Odhrotování a kalibrování Zasunutí trubky na lisovací fitinky Nasuòte trubku plynulým pohybem na lisovací fitinky Cofit P až na doraz. Kontrolu provedete kontrolním otvorem v nerezovém pouzdøe. Kontrola koncù trubek Pøed odhrotováním: Po odhrotování: vlevo vpravo 50 x 4,5 mm: Použití lisovacího nástroje a vytvoøení lisovaných spojù Na lisovací pouzdro nasaïte v pravém úhlu lisovací kleštì Oventrop zabudované v lisovacím pøístroji a pøiložte je k tìlesu fitinku (vyobrazení B). Vytvoøte lisovaný spoj. Lisovací kleštì musí provést úplné uzavøení. Dodržujte, prosím, návod k použití lisovacího pøístroje. 63 x 6,0 mm: Použití lisovacího nástroje Otevøete lisovací øetìz lisovacího pøípravku, obtoète jej kolem lisovacího pouzdra, zatlaète ho na tìleso fitinku (vyobrazení B) a zajistìte v pomocných kleštích. Vytvoøení lisovaných spojù Lisovací pøípravek vložte do lisovacího pøístroje. Vytvoøte lisovaný spoj. Lisovací øetìz se musí kompletnì zavøít. Dodržujte, prosím, návod k použití lisovacího pøístroje. Pokyny k provedení zkoušek tìsnosti: Zkoušky tìsnosti u otopného zaøízení se provedou podle VOB (DIN 18380), pro instalaci sanitárních zaøízení podle DIN 1988 TI 2 odst Kopie potøebných protokolù naleznete na CD a internetových stránkách firmy Oventrop pod Datovými listy. Zasunutí trubky na lisovací fitink Použití lisovacích kleští (50mm) A: vyobrazení pro trubku B: vyobrazení pro nástroj Nasazení lisovacího øetìzu na lisovací pouzdro (63 mm) Uzavøení lisovacího pøípravku (63 mm) Vytvoøení lisovaného spoje Oventrop.1-5

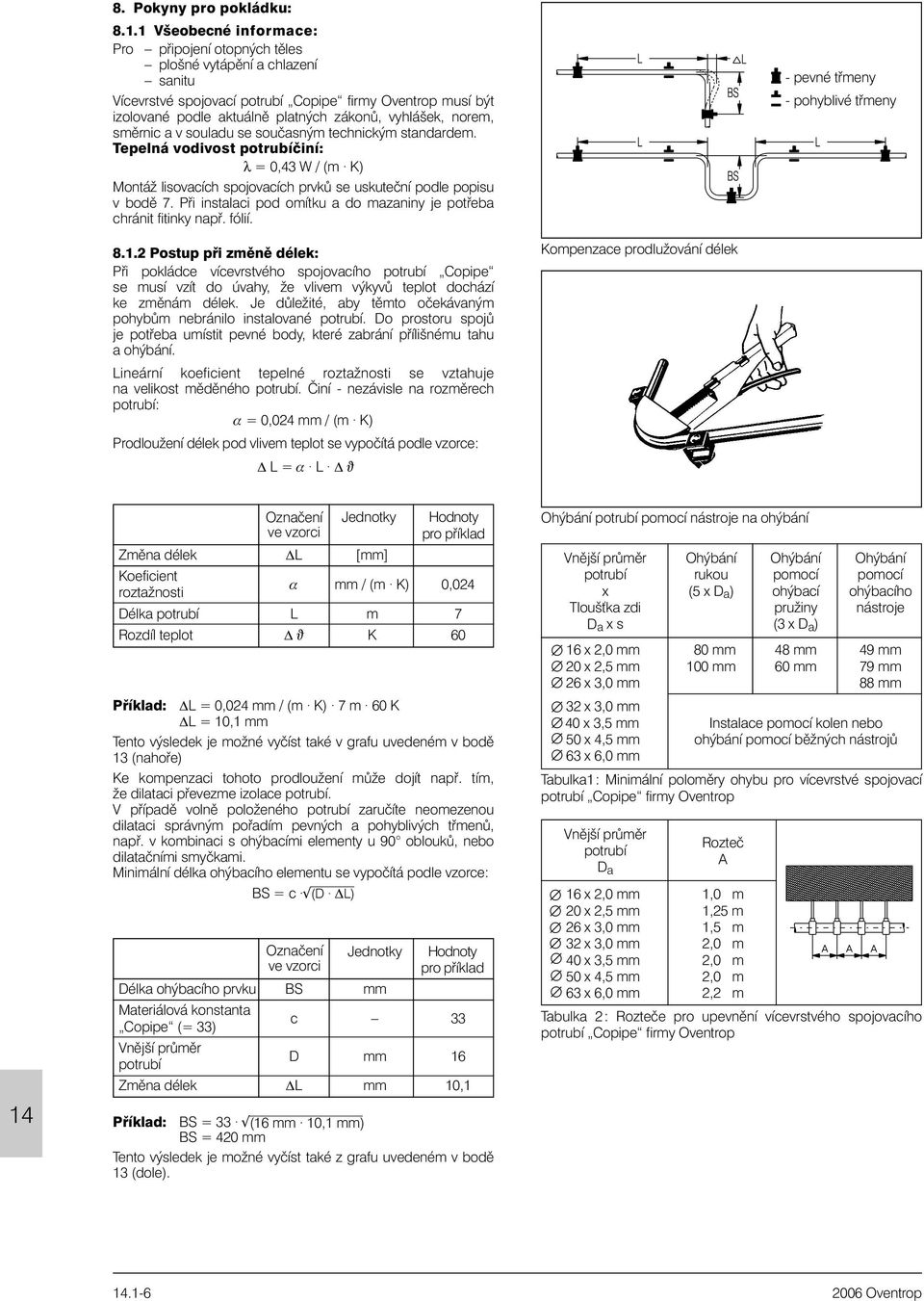

6 8. Pokyny pro pokládku: Všeobecné informace: Pro pøipojení otopných tìles plošné vytápìní a chlazení sanitu Vícevrstvé spojovací potrubí Copipe firmy Oventrop musí být izolované podle aktuálnì platných zákonù, vyhlášek, norem, smìrnic a v souladu se souèasným technickým standardem. Tepelná vodivost potrubíèiní: λ = 0,43 W / (m K) Montáž lisovacích spojovacích prvkù se uskuteèní podle popisu v bodì 7. Pøi instalaci pod omítku a do mazaniny je potøeba chránit fitinky napø. fólií. - pevné tømeny - pohyblivé tømeny Postup pøi zmìnì délek: Pøi pokládce vícevrstvého spojovacího potrubí Copipe se musí vzít do úvahy, že vlivem výkyvù teplot dochází ke zmìnám délek. Je dùležité, aby tìmto oèekávaným pohybùm nebránilo instalované potrubí. Do prostoru spojù je potøeba umístit pevné body, které zabrání pøílišnému tahu a ohýbání. Lineární koeficient tepelné roztažnosti se vztahuje na velikost mìdìného potrubí. Èiní - nezávisle na rozmìrech potrubí: a = 0,024 mm / (m K) Prodloužení délek pod vlivem teplot se vypoèítá podle vzorce: D L = a L D J Kompenzace prodlužování délek Oznaèení ve vzorci Jednotky Hodnoty pro pøíklad Zmìna délek DL [mm] Koeficient roztažnosti a mm / (m K) 0,024 Délka potrubíl m 7 Rozdíl teplot D J K 60 Pøíklad: DL = 0,024 mm / (m K) 7 m 60 K DL = 10,1 mm Tento výsledek je možné vyèíst také v grafu uvedeném v bodì 13 (nahoøe) Ke kompenzaci tohoto prodloužení mùže dojít napø. tím, že dilataci pøevezme izolace potrubí. V pøípadì volnì položeného potrubí zaruèíte neomezenou dilataci správným poøadím pevných a pohyblivých tømenù, napø. v kombinaci s ohýbacími elementy u 90 obloukù, nebo dilataèními smyèkami. Minimální délka ohýbacího elementu se vypoèítá podle vzorce: BS = c Ö(D DL) Oznaèení ve vzorci Jednotky Hodnoty pro pøíklad Délka ohýbacího prvku BS mm Materiálová konstanta Copipe (= 33) c 33 Vnìjší prùmìr potrubí D mm 16 Zmìna délek DL mm 10,1 Pøíklad: BS = 33 Ö(16 mm 10,1 mm) BS = 420 mm Tento výsledek je možné vyèíst také z grafu uvedeném v bodì 13 (dole). Ohýbání potrubí pomocí nástroje na ohýbání Vnìjší prùmìr Ohýbání Ohýbání Ohýbání potrubírukou pomocípomocí x (5 x D a ) ohýbacíohýbacího Tlouš ka zdi pružiny nástroje D a x s (3 x D a ) Æ 16 x 2,0 mm 80 mm 48 mm 49 mm Æ 20 x 2,5 mm 100 mm 60 mm 79 mm Æ 26 x 3,0 mm 88 mm Æ 32 x 3,0 mm Æ 40 x 3,5 mm Instalace pomocí kolen nebo Æ 50 x 4,5 mm ohýbání pomocí bìžných nástrojù Æ 63 x 6,0 mm Tabulka1: Minimální polomìry ohybu pro vícevrstvé spojovací potrubí Copipe firmy Oventrop Vnìjší prùmìr potrubí D a Rozteè A Æ 16 x 2,0 mm 1,02 m Æ 20 x 2,5 mm 1,25 m Æ 26 x 3,0 mm 1,52 m Æ 32 x 3,0 mm 2,02 m Æ 40 x 3,5 mm 2,02 m Æ 50 x 4,5 mm 2,02 m Æ 63 x 6,0 mm 2,22 m Tabulka 2: Rozteèe pro upevnìní vícevrstvého spojovacího potrubí Copipe firmy Oventrop Oventrop

7 8.2 Pøipojení otopného tìlesa: Jednotrubkové a dvoutrubkové systémy Potrubní vìtve: Pro tuto oblast použití je možné využít vícevrstvé spojovací potrubí Copipe firmy Oventrop až do rozmìru 63 x 6 mm a pøíslušný program spojovacích prvkù a fitinkù Cofit P. Ohnìte a zkra te potrubí podle údajù architekta, nebo projektanta. Oventrop nabízí potøebné montážní nástroje a náøadí. Minimální polomìry ohybu jsou uvedeny v tabulce 1. Pro ohýbání potrubí vìtších rozmìrù je možné využít jiné bìžné ohýbací nástroje. Pøipojení na armatury Oventrop je možné díky pøechodovým - lisovacím fitinkùm. Dodržujte návody k použití. Upevnìní potrubí na stìnu a pod stropy je možné napø. pomocí bìžných tømenù pro plastové potrubí. Vzdálenosti opìrných míst jsou uvedeny v tabulce Etážové vytápìní: Rychlá pokládka potrubí z kotouèe. Oblouky vytvoøíte ruènì, pomocí ohýbací pružiny nebo nástroje na ohýbání. Potrubí nesmí být stlaèené. Poškozená místa vyøíznìte. ixace potrubí na betonovém stropu nebo izolaèní vrstvì se provede pomocí hmoždinkových hákù Oventrop. Je potøeba pro nì vyvrtat otvory Æ 8 mm a háky do nich zatlouct. Na zeï se potrubí upevní pomocí tømenùoventrop. Do zdi zatluète bìžný svorník se závitem M6 a našroubujte do nìj potrubní tømen. Poté do nìj vtlaète potrubí. Pøi horizontální montáži na omítku je potøeba dodržet rozteèe uvedené v tabulce 2. Combi-System umožòuje dva hlavní zpùsoby pokládky: pøímé spojení mezi centrálnì umístìným rozdìlovaèem a otopným tìlesem instalaci okružního potrubí pomocí lisovacích fitinkù K pøipojení otopných tìles s nebo bez integrovaných ventilových souprav jsou k dispozici armatury z programu Oventrop. Nabízí se velká øada možných zpùsobù pøipojení, které jsou uvedeny v pøíslušných datových listech. Multimodul firmy Oventrop a blok pro pøipojení otopných tìlesumožòují napø. rychlé a pohodlné vytvoøení nástìnného pøipojení pro otopné tìleso. Otopný systém mùže být již pøed montáží podroben zkoušce tìsnosti otopných tìles. Doporuèujeme použití køížových fitinkù Cofit P. Souèástí dodávky je plochý, pravoúhlý izolaèní box a høebíková hmoždinka k vytvoøení pevného bodu. Pro pøipojení z podlahy jsou k dispozici kolena a T-kusy. Pøipojení k otopnému tìlesu se uskuteèní pomocí poniklované mìdìné trubky (15 x 1 mm). Pøi volných délkách potrubí menších než 150 je možné pøímé napojení otopného tìlesa pomocí vícevrstvého spojovacího potrubí Copipe. Pomocí zátek Oventrop s odvìtráváním k opakovanému použití je možné potrubí provizornì uzavøít a otestovat. Montáž otopných tìles se uskuteèní teprve krátce pøed dokonèením místností. Pøi napojování potrubí na armatury Oventrop pomocí lisovacích fitinkù je nutné dodržet návod k použití. Blok pro pøipojení otopných tìles Køížový fitink Koleno pro pøipojení otopných tìles a T-kusy Zátky s odvìtráváním k opakovanému použití 2006 Oventrop.1-7

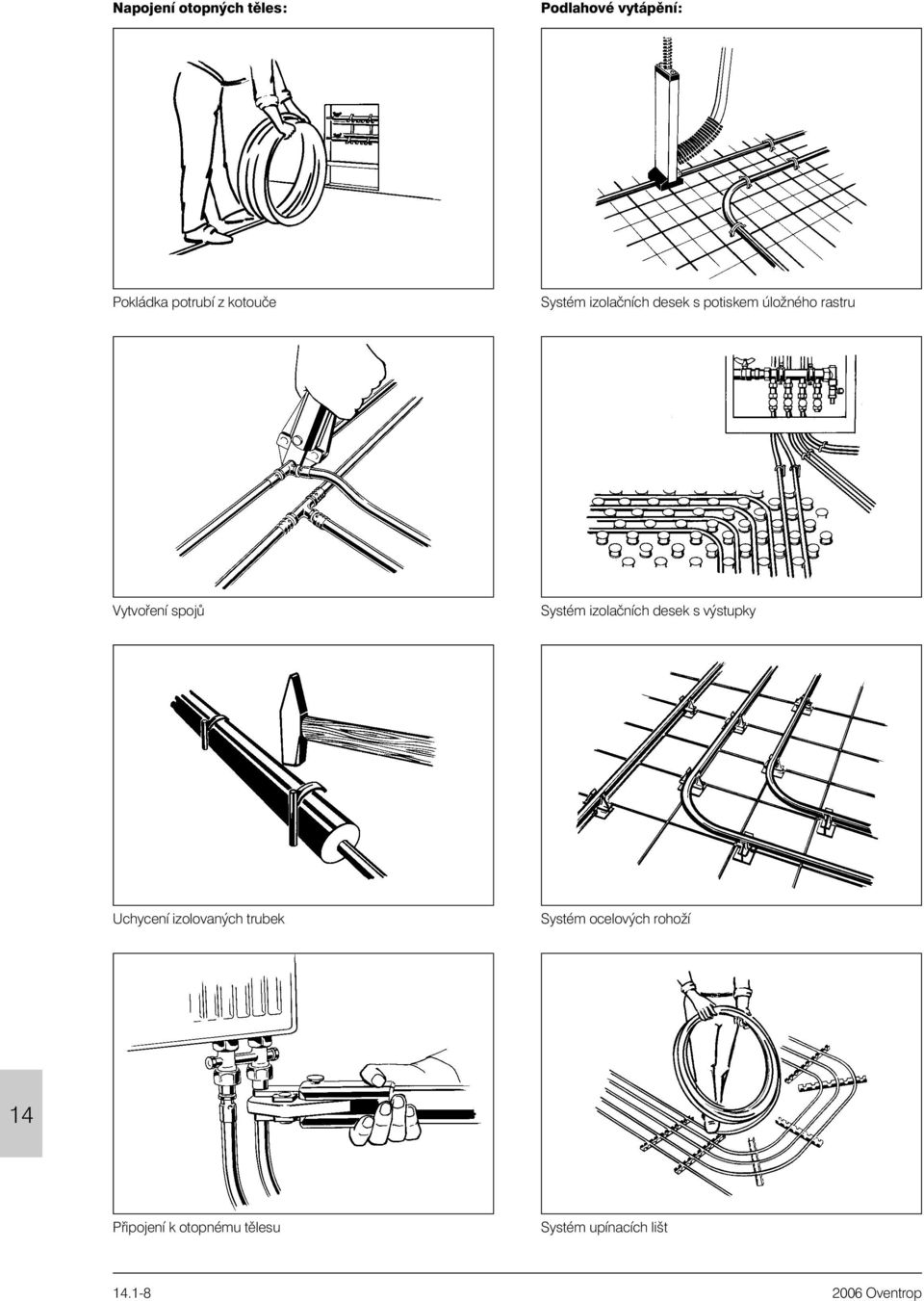

8 Napojení otopných tìles: Podlahové vytápìní: Pokládka potrubí z kotouèe Systém izolaèních desek s potiskem úložného rastru Vytvoøení spojù Systém izolaèních desek s výstupky Uchycení izolovaných trubek Systém ocelových rohoží Pøipojení k otopnému tìlesu Systém upínacích lišt Oventrop

9 8.3 Plošné vytápìní a chlazení Potrubní vìtve: Pokládka potrubí podle popisu v bodì Etážové vytápìní: Oventrop nabízí kompletní systém plošného vytápìní a chlazení Cofloor. Zahrnuje mj. systémy izolaèních desek s výstupky, izolaèních desek s úložným rastrem, upínací lišty a suché stavby k rychlé a pøesné pokládce vícevrstvého spojovacího potrubí Copipe,izolaèní pásky pro utìsnìní okrajù, spárovací profil, nerezový rozdìlovaè Multidis S, elektrické prostorové termostatické hlavice, servopohony, dálkové regulátory a armatury k regulaci teploty pøívodu topného média. V systémech kombinujících otopná tìlesa a plošné vytápìní se prostorová teplota reguluje pomocí Unibox / Unibox E. Podrobné informace naleznete v pøíslušných datových listech. Vícevrstvé spojovací potrubí Copipe lze kombinovat s jinými bìžnými upevòovacími systémy, napø. upevnìní potrubí na výztuž mazaniny z ocelového pletiva. Další pokyny k pokládce potrubí naleznete v bodì Pøi napojování potrubí na armatury Oventrop pomocí lisovacích fitinkù je nutné dodržet návod k použití. 8.4 Sanita: Potrubní vìtve: Pokládka potrubí podle popisu v bodì Pokud použijete trubky menších rozmìrù, je možná instalace cirkulaèního potrubí. Sanitární: Max. 55 C Plošné vytápìní Cofloor s nerezovým rozdìlovaèem Multidis S Rozdìlovaè Patrové rozvody: Combi-System umožòuje známé zpùsoby pokládky: instalace pomocí pøímých nástìnek, všechny spoje se nachází v oblasti odbìrných míst instalace okružního potrubí, poslední napojená armatura bude pøipojena opìt pomocí pøívodního potrubí instalace cirkulaèního potrubí pro zásobování teplou užitkovou vodou pøipojení všech vypouštìcích armatur na dolaïovací vedení, instalace pomocí lisovacích T-kusù a nástìnek instalace pomocí sanitárních rozdìlovaèù, pøipojení vypouštìcích armatur prostøednictvím jednotlivých dolaïovacích vedení Pokyny k pokládce potrubí naleznete v bodì Pøi napojování potrubí na armatury Oventrop pomocí lisovacích fitinkù je nutné dodržet návod k použití Obsah vody v potrubí V níže uvedené tabulce naleznete pomùcku pro zjištìní obsahu vody v potrubním systému. Pøipojení vypouštìcích armatur Napojení vody v domácnosti a potrubní vìtve Rozmìr Jmenovitá Vnitøní objem Hmotnost svìtlost potrubí Æ 16 x 2,0 mm DN 12 0,113 l/m 1125 g/m Æ 20 x 2,5 mm DN 15 0,177 l/m 1185 g/m Æ 26 x 3,0 mm DN 20 0,3 l/m 1285 g/m Æ 32 x 3,0 mm DN 25 0,531 l/m 1393 g/m Æ 40 x 3,5 mm DN 32 0,855 l/m 1605 g/m Æ 50 x 4,5 mm DN 40 1,320 l/m 1742 g/m Æ 63 x 6,0 mm DN 50 2,042 l/m g/m Vícevrstvé spojovací potrubí Copipe vnitøní objem, hmotnost potrubí Cirkulaèní potrubí s termickým regulaèním ventilem 2006 Oventrop.1-9

10 9. Protipožární pokyny Z preventivních dùvodù pøedepisují zemské stavební øády pøíp. smìrnice k vícepodlažním budovám a smìrnice k vzorovým potrubním systémùm pro rùzné typy budov speciálníprovedení stropu a stìn pro vedení potrubí. Mìlo by zabránit rozšíøení ohnì a kouøe do pøilehlých èástí budov. Dále je potøeba dodržet požadavky týkající se hluku a tepla. Vícevrstvé spojovací potrubí Copipe je klasifikováno jako hoølavé potrubí, stupeò hoølavosti stavebních hmot B2. Až do vnìjšího prùmìru 32 mm platí úlevy, které umožòují provedení stìn a stropù tøídy požární odolnosti R 90 také bez certifikátù prokazujících protipožární technickou zpùsobilost. Pøi vnìjším prùmìru vìtším než 32 mm jsou pøedepsány protipožární systémy pøezkoušené a schválené stavebním dozorem. Systémy vhodné pro vícevrstvé spojovací potrubí Copipe zakoupíte v odborných prodejnách napø.: protipožární ovíjecí pásek Curaflam-Tape MP firmy Doyma. Pásek se omotá kolem potrubí, které je potøeba zajistit a zasune do otvoru ve zdi nebo stropì. Pøípadná spára se uzavøe maltou. V pøípadì požáru zaène Curaflam-Tape MP pìnit a uzavøe prùrvu ve zdi nebo stropì. obložku potrubí Conlit 150 a izolaèní skoøepiny RS 800, nebo 835 z minerální vlny firmy Rock-wool. Další informace týkající se projektování a realizace protipožárních systémù vám poskytnou výše uvedené firmy. 10. Pokyny k likvidaci Vícevrstvé spojovací potrubí Copipe mùže být likvidováno v rámci recyklaèního systému Interseroh Sanitär-Heizung- Klima. V Nìmecku existuje rozsáhlá sí sbìrných míst. Informace obdržíte ve firmì Interseroh v Kolínì nad Rýnem. Odevzdané zbytky potrubí budou zpracovány jako hliníkový odpad a za odpovídající odmìnu odkoupeny. Vícevrstvé spojovací potrubí Copipe Strop Vícevrstvé spojovací potrubí Copipe Obložka potrubí Conlit 150 Strop Malta Protipožární ovíjecí pásek firmy Doyma Protipožární ucpávka Malta Protipožární systém firmy Rockwool Izolaèní skoøepina RS 800 nebo Oventrop

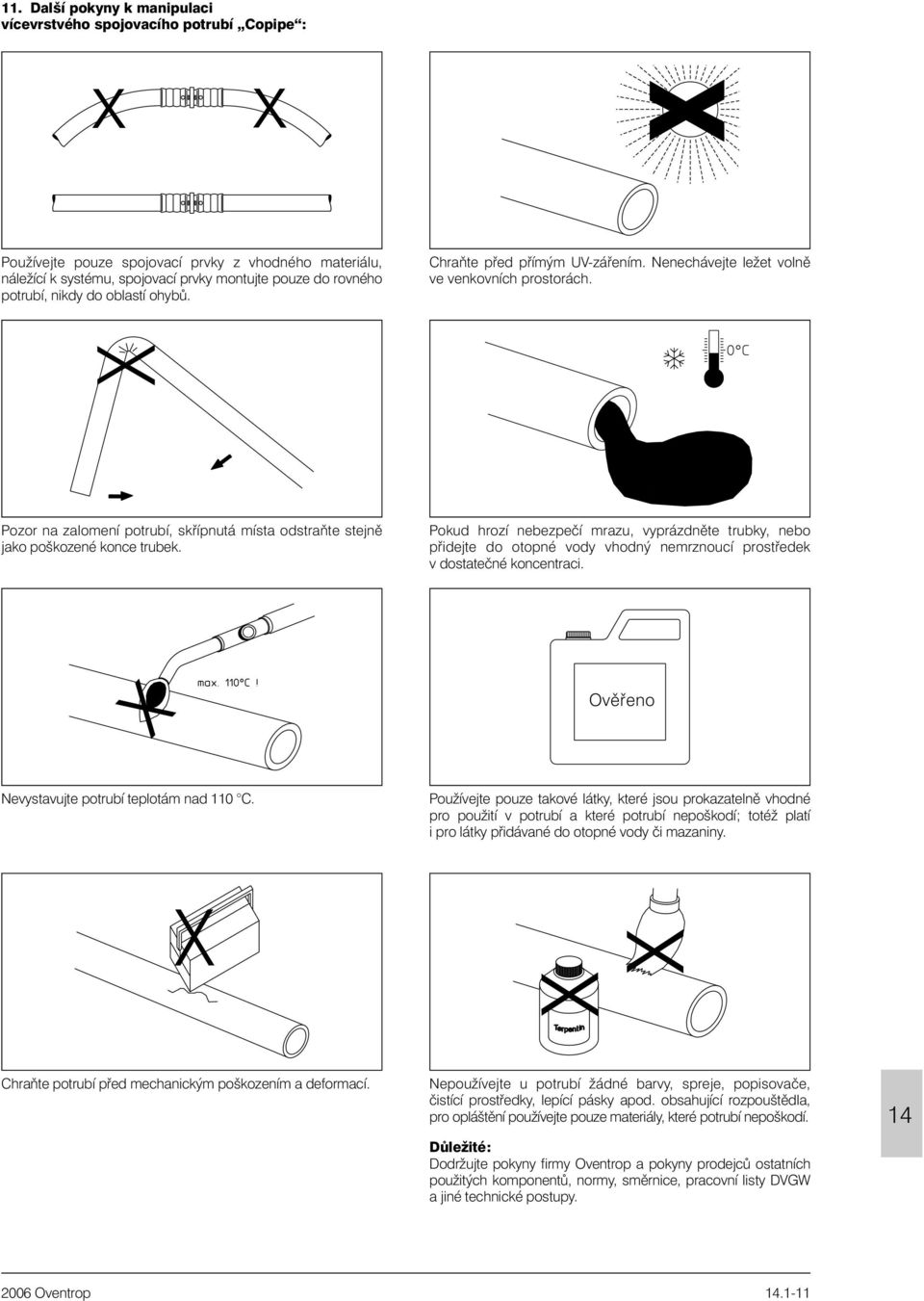

11 11. Další pokyny k manipulaci vícevrstvého spojovacího potrubí Copipe : Používejte pouze spojovací prvky z vhodného materiálu, náležící k systému, spojovací prvky montujte pouze do rovného potrubí, nikdy do oblastí ohybù. Chraòte pøed pøímým UV-záøením. Nenechávejte ležet volnì ve venkovních prostorách. Pozor na zalomení potrubí, skøípnutá místa odstraòte stejnì jako poškozené konce trubek. Pokud hrozí nebezpeèí mrazu, vyprázdnìte trubky, nebo pøidejte do otopné vody vhodný nemrznoucí prostøedek v dostateèné koncentraci. Ovìøeno Nevystavujte potrubí teplotám nad 110 C. Používejte pouze takové látky, které jsou prokazatelnì vhodné pro použití v potrubí a které potrubí nepoškodí; totéž platí i pro látky pøidávané do otopné vody èi mazaniny. Chraòte potrubí pøed mechanickým poškozením a deformací. Nepoužívejte u potrubí žádné barvy, spreje, popisovaèe, èistící prostøedky, lepící pásky apod. obsahující rozpouštìdla, pro opláštìní používejte pouze materiály, které potrubí nepoškodí. Dùležité: Dodržujte pokyny firmy Oventrop a pokyny prodejcù ostatních použitých komponentù, normy, smìrnice, pracovní listy DVGW a jiné technické postupy Oventrop.1-11

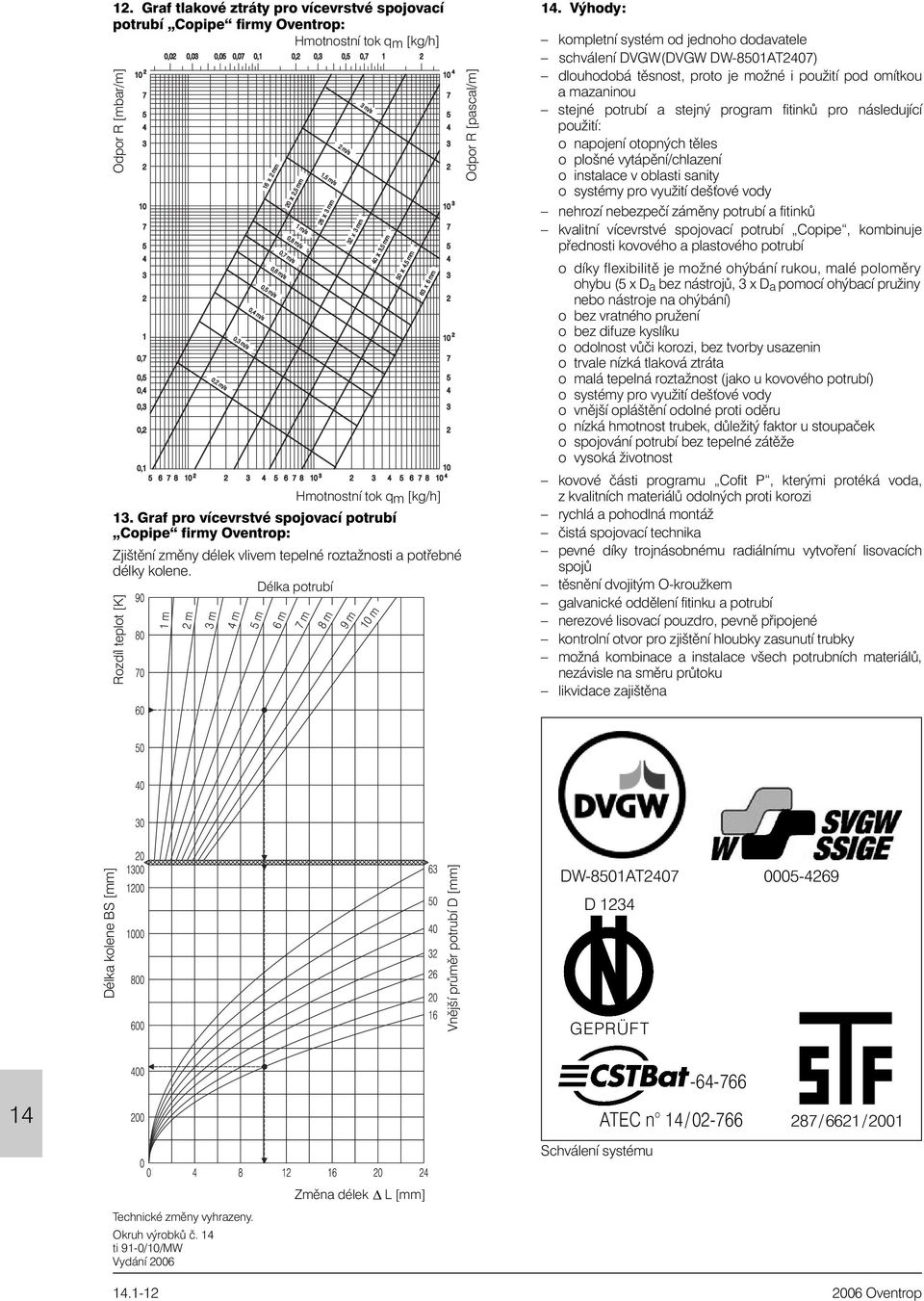

12 12. Graf tlakové ztráty pro vícevrstvé spojovací potrubí Copipe firmy Oventrop: Hmotnostní tok qm [kg/h] Odpor R [mbar/m] 13. Graf pro vícevrstvé spojovací potrubí Copipe firmy Oventrop: Zjištìní zmìny délek vlivem tepelné roztažnosti a potøebné délky kolene. Délka potrubí Rozdíl teplot [K] Hmotnostní tok qm [kg/h] Odpor R [pascal/m]. Výhody: kompletní systém od jednoho dodavatele schválení DVGW(DVGW DW-8501AT2407) dlouhodobá tìsnost, proto je možné i použití pod omítkou a mazaninou stejné potrubí a stejný program fitinkù pro následující použití: o napojení otopných tìles o plošné vytápìní/chlazení o instalace v oblasti sanity o systémy pro využití deš ové vody nehrozí nebezpeèí zámìny potrubí a fitinkù kvalitní vícevrstvé spojovací potrubí Copipe, kombinuje pøednosti kovového a plastového potrubí o díky flexibilitì je možné ohýbání rukou, malé polomìry ohybu (5 x D a bez nástrojù, 3 x D a pomocí ohýbací pružiny nebo nástroje na ohýbání) o bez vratného pružení o bez difuze kyslíku o odolnost vùèi korozi, bez tvorby usazenin o trvale nízká tlaková ztráta o malá tepelná roztažnost (jako u kovového potrubí) o systémy pro využití deš ové vody o vnìjší opláštìní odolné proti odìru o nízká hmotnost trubek, dùležitý faktor u stoupaèek o spojování potrubí bez tepelné zátìže o vysoká životnost kovové èásti programu Cofit P, kterými protéká voda, z kvalitních materiálù odolných proti korozi rychlá a pohodlná montáž èistá spojovací technika pevné díky trojnásobnému radiálnímu vytvoøení lisovacích spojù tìsnìní dvojitým O-kroužkem galvanické oddìlení fitinku a potrubí nerezové lisovací pouzdro, pevnì pøipojené kontrolní otvor pro zjištìní hloubky zasunutí trubky možná kombinace a instalace všech potrubních materiálù, nezávisle na smìru prùtoku likvidace zajištìna Délka kolene BS [mm] Vnìjší prùmìr potrubí D [mm] DW-8501AT2407 D 1234 GEPRÜ T Schválení systému ATEC n / / 6621/ 2001 Technické zmìny vyhrazeny. Okruh výrobkù è. ti 91-0/10/MW Vydání 2006 Zmìna délek D L [mm] Vytištìno na papíru nebìleném chlórem Oventrop
