6 ÚVOD V tomto oznámení jsou hodnoceny vlivy zámru Niklovací linka - TECHNICKÁ KERAMIKA a.s. Hradec Králové na životní prostedí. Zámrem investora je výstavba linky pro povrchové úpravy chemickým a galvanickým niklováním. Linka bude osazena ve stávající hale investora, která byla pvodn urena k výstavb dílny. Niklovací linka bude sloužit k pokovování keramiky, pouzder a vík. Oznamovatelem a investorem zámru je spolenost TECHNICKÁ KERAMIKA a.s. Hradec Králové. Technologický popis zámru byl dodán zadavatelem oznámení v rámci dokumentace pro zmnu stavby ped dokonením, vypracovaný Ing. Tomášem Sobolem v Olomouci v lednu Hlavními podklady pro hodnocení stávajícího stavu životního prostedí byly: Generel místních SES - Piletice, Pouchov, Rusek, Slatina, Slezské Pedmstí, Vkoše z roku 1994, Odborný posudek podle 17 odst. 6 zákona. 86/2002 Sb., v platném znní, údaje investora a pracovník Magistrátu msta Hradec Králové a údaje eského hydrometeorologického ústavu. Dále byla provedena terénní obchzka zpracovatelem oznámení. Dle vyjádení Ministerstva životního prostedí, z hlediska zákona. 100/2001 Sb., o posuzování vliv na životní prostedí, ve znní pozdjších pedpis ze dne , byl zámr zaazen dle bodu (Zámry podle pílohy 1 zákona, které nedosahují píslušných limitních hodnot, jsou-li tyto limitní hodnoty v píloze uvedeny) kategorie II pílohy. 1 k zákonu. 100/2001 Sb., o posouzení vliv na životní prostedí, ve znní pozdjších pedpis. Oznámení bylo zpracováno podle pílohy. 3 zákona. 100/2001 Sb., ve znní pozdjších pedpis a dle metodického pokynu MŽP. Posuzovaný zámr podléhá zjišovacímu ízení s krajskou psobností. 6

7 A. ÚDAJE O OZNAMOVATELI A. 1. Obchodní firma: TECHNICKÁ KERAMIKA, a.s. A. 2. I: A. 3. Sídlo: íní Hradec Králové A. 4. Oprávnný zástupce: Ing. Miloš Komárek - editel spolenosti Bydlišt: Štolbova 699, Hradec Králové Kontakt: ,

8 B. ÚDAJE O ZÁMRU B. I. Základní údaje B. I. 1. Název zámru a jeho zaazení podle pílohy. 1 Název zámru: Niklovací linka - TECHNICKÁ KERAMIKA a.s. Hradec Králové Zaazení zámru do píslušné kategorie dle pílohy. 1: Zámr Niklovací linka napluje dikci bodu (Zámry podle pílohy. 1 zákona, které nedosahují píslušných limitních hodnot, jsou - li tyto limitní hodnoty v píloze uvedeny.) Kategorie II pílohy. 1 k zákonu. 100/2001 Sb., o posuzování vliv na životní prostedí, ve znní pozdjších pedpis. Píslušným úadem k provedení zjišovacího ízení je Krajský úad Královéhradeckého kraje. B. I. 2. Kapacita (rozsah) zámru Pedmtem zámru je umístní runí niklovací linky do stávajícího objektu spolenosti TECHNICKÁ KERAMIKA a.s. v provozovn v Hradci Králové - Slezském Pedmstí, ulice Bí. Štefan. Linka bude sloužit k povrchové úprav keramiky (chemické niklování) a mdných pouzder a vík (galvanické niklování). Kapacitní požadavky:: Keramika - chemické pokovení: ks/msíc, 62,5 ks/h 16 h/den, 20 dn/msíc Víko + pouzdro - galvanické pokovení: ks/msíc, 62,5 ks/den Roní požadovaná kapacita: 16 h/den, 20 dn/msíc ks keramiky, ks pouzder a ks vík Množství chemických látek a pípravk, používaných v technologii pokovování a zpsob jejich skladování jsou popsány v kapitole B II 3. Povlakové systémy, kapacita, základní materiál: Pokovované výrobky: - keramika pokovovaná plocha 0, m 2 /ks - víko pokovovaná plocha 0,012 m 2 /ks - pouzdro pokovovaná plocha 0,0105 m 2 /ks - povlak Ni 4 m - pokovená plocha - maximální plocha zboží na závsné tyi - keramika 60 ks na závs (0,07 m 2 /závs) - víko + pouzdro ks na závs (0,68 m 2 /závs) - doba úpravy - keramika (chemické niklování) cca 61,5 min + 22 min runí manipulace - víka + pouzdra (galvan. niklování) cca 47 min + 19 min runí manipulace - základní materiál - keramika, m, ocel - pokovená plocha Ni za rok - keramika ks 285 m 2 /rok - pouzdra ks m 2 /rok - pouzdra ks m 2 /rok - celková pokovená plocha m 2 /rok 8

9 Celková pokovená plocha m 2 Celkový objem van 7,459 m 3 B. I. 3. Umístní zámru Kraj : Královéhradecký Katastrální území : Hradec Králové Investor uvažuje umístit niklovací linku do svého stávajícího objektu v provozovn v Hradci Králové - Slezském Pedmstí, ul. Bí Štefan 983, Hradec Králové. Hala se nachází v zástavb urené dle Územního plánu msta Hradec Králové k výrob a službám bez negativního vlivu na okolí. Objekt je umístn v areálu bývalé TESLY a.s. Hradec Králové. Okolními objekty jsou hala spolenosti Etcimex, kde se tídí textil socond hand (vzdálenost cca 25 m), hala nástrojárny Onivon (ve vzdálenosti cca 100 m), hala Atlanta - lehká výroba (cca 300 m) a supermarket Terno (vzdálený cca 350 m). Nejbližší obytná zástavba je od haly vzdálena cca 400 m a tvoí ji panelové i rodinné domy mstské ásti Hradec Králové - Slezské Pedmstí (viz píloha. 1 - situace širších vztah). K objektu vede pístupová cesta z ulice Bí Štefan. Areál TECHNICKÉ KERAMIKY a.s. není umístn v záplavovém území (viz obr.. 6 v kapitole C I 5 Vodní pomry). Obr.. 1: Výse Územního plánu msta Hradec Králové Niklovací linka 9

10 Souástí píloh. 1 a. 2 oznámení je grafické znázornní umístní zámru z hlediska širších vztah a kopie katastrální mapy. B. I. 4. Charakter zámru a možnost kumulace s jinými zámry Zámrem investora je instalace nové niklovací linky, urené k povrchovým úpravám pokovovaných dílc, ve své stávající hale spolenosti TECHNICKÁ KERAMIKA a.s. v provozovn Hradec Králové - Slezské Pedmstí. Výstavbou nové linky je ešen nedostatek kapacity povrchových úprav vlastních výrobk. Požadovaná roní pokovená plocha je 3000 m 2 /rok. Niklovací linka bude umístna ve stavebn upravené jednopodlažní nepodsklepené hale a bude urena k povrchové úprav výrobk chemickým a galvanickým pokovováním. Kumulace s jinými zámry se nepedpokládá. B. I. 5. Zdvodnní poteby zámru a jeho umístní, vetn pehledu zvažovaných variant a hlavních dvod pro jejich výbr, resp. odmítnutí Zámr eší nedostatenou kapacitu povrchových úprav vlastních výrobk spolenosti TECHNICKÁ KERAMIKA a.s. Vzhledem k navýšení výroby a poteb rozšíit kapacitu technologie pokovení malých dílc, je navržena nová runí niklovací linka, spojující chemické a galvanické nanášení Ni na povrchu. Linka bude umístna do stávající haly v provozovn Hradec Králové - Slezské Pedmstí, pvodn plánované k výstavb dílny. Realizace zámru si vyžádá pouze drobné stavební úpravy stávajícího objektu, bez výkopových prací a úprav komunikací a ostatních zpevnných ploch. Zámr je pedkládán v jedné variant a je v souladu s územním plánem. Z hlediska rozsahu možných vliv na životní prostedí a obyvatelstvo jsou v oznámení hodnocen stávající stav a pedpokládaný stav po realizaci zámru. Popis stávajícího stavu životního prostedí je rozebrán v kapitole C oznámení. Popis zámru (pedpokládaný stav) je uveden v kapitole B oznámení a hodnocení vliv zámru na životní prostedí v kapitole D oznámení. B. I. 6. Popis technického a technologického ešení zámru B. I. 6. I. Technické, stavební a architektonické ešení zámru Niklovací linka bude instalována do stávající jednopodlažní nepodsklepené haly o rozmrech š= 4300/3800 mm, l=20050 mm a v=3500 mm, tj. výrobní plocha 81,8 m 2. Osazení stávajícího objektu niklovací linkou si vyžádá drobné stavební úpravy podob vybourání stedové píky, zhotovení drážky v míst stedové píky pro pívod pitné vody a DEMI vody k lince a vybudování prostup ve zdi pro hlavní pívod elektrické energie pro technologii a obvodové zdi pro odsávání technologických van a pívod chladícího vzduchu ke stejnosmrným zdrojm. Pro montáž technologie bude provedena bezprašná úprava podlah a prostory budou vymalovány. 10

11 V dob zpracování oznámení již byly uskutenny stavební úpravy stávající haly. Pro technologii pokovení byl zvolen technologický postup a chemické pípravky fy Dr. - Ing. Max Schlötter GmbH & Co. KG., Geislinger, SRN. Linka bude sloužit k povrchové úprav chemickým a galvanickým pokovováním Ni s vybudováním runího pracovišt s využitím runího podsného dopravníku. Linka bude zaízením s následující technologickou skladbou: navšovací stojan, alkalické odmašování s teplotou do 60 C s oplachem ve 2 stupních, chemické odmašování s teplotou do 50 C s 2 stupovým oplachem, katodické odmašování s teplotou do 60 C s oplachem, moení s následným 2 stupovým oplachem a aktivací, Ni strike + oplach, aktivace Pd s 2 stupovým oplachem, redukce s oplachem, vana pro chemický Ni, 1 stupový oplach, vana pro galvanický Ni, 3 stupový oplach, 2 stupový oplach DEMI, oplach DEMI + ultrazvuk, sušení. Na lince bude provádna povrchová úprava výrobk o max. parametrech: Ø 75 mm, výška 22 mm. Na runí lince budou neupravené výrobky navšovány na závsy - katodové tye na zavšovacích stojanech v prostoru pro navšování. Navšovací stojany jsou upraveny pro navšování na 2 ks tyí. Obr.. 2: Niklovací linka Technologický postup pro pokovení keramiky: Ty s navšenou keramikou bude pomocí podvšeného runího manipulátoru I dopravena do vany pro alkalické odmaštní s následným 2 stupovým oplachem. Poté bude pemístna do vany chemického odmaštní a následuje pemístní do dvoustupového studeného oplachu, následuje aktivace Pd s následným dvoustupovým oplachem, redukce s následným 2 stupovým oplachem a umístní tye do vany s chemickým niklováním. Poté se obsluha runího manipulátoru I vrátí na vstup linky a pemístí další ty s navšenou keramikou do vany alkalického odmaštní a postupuje dle pedchozího postupu. Obsluha manipulátoru II po uplynutí technologického asu ve van chemického niklování pemístí ty do 3 stupového oplachu, následuje 2 stupový oplach DEMI a oplach DEMI s ultrazvukem. Poté pemístí první ty do sušárny a následn do stojanu. asový prbh je znázornn na grafu chemického niklování v píloze

12 Technologický postup pro pokovování pouzder a vík: První ty s navšenými pouzdry a víky pesune obsluha manipulátoru I do vany katodického odmaštní, následuje 2 stupový oplach, moení, 2 stupový oplach, aktivace, 2 stupový oplach, Ni strike, 3 stupový oplach a následné uložení do lžek vany pro galvanické niklování. Obsluha se vrátí na zaátek a s druhou tyí opakuje výše popsaný postup. Obsluha manipulátoru II po uplynutí technologického asu ve van galvanického niklování pemístí ty do 3 stupového oplachu, následuje oplach DEMI a oplach DEMI s ultrazvukem. Poté pemístí první ty do sušárny následn do stojanu. Obsluha manipulátoru II se vrátí na pedávací místo galvanického niklování a další ty s pokovenými pouzdry a víky pesune do vany oplachu. asový harmonogram je znázornn na grafu galvanického niklování v píloze. 6. U chemického niklování bude denní výkon 28 tyí, pi 60 ks na ty 1860 ks za 2 smny, za 10 pracovních dn bude msíní výkon ks. Pi galvanickém niklování bude denní výkon 33 tyí, pi 60 ks na ty 1980 ks za 2 smny, za 10 pracovních dn bude msíní výkon ks. Popis technologického zaízení: V hale bude nainstalována niklovací linka výrobce JVŠ s.r.o. Postelmov. Manipulátor - se zdvihem 5-20 m/min pro zatížení 100 kg, rychlost pojezdu 1-40 m/min, slouží k pemisování závs v jednotlivých technologických krocích. Dráha ocelové konstrukce podsné vany. Ocelová konstrukce pod vany. Vstupní stojan pro navšování - slouží k navšování zboží na katodové tye. Výstupní stojan pro svšování - slouží k svšování zboží z katodové tye. Polypropylenová vana pro alkalické odmaštní a 2 stupový oplach - je urena pro alkalické odmaštní keramiky do teploty 60 C s následným 2 oplachem. Technické parametry: pracovní prostor - šíka 900 mm, výška 850 mm, délka 3 x 300 mm. Polypropylenová vana pro chemické odmaštní - je urena pro chemické odmaštní keramiky do teploty 30 C. Technické parametry: pracovní prostor - šíka 900 mm, výška 850 mm, délka 500 mm mm pepadová kapsa. Polypropylenová vana pro studený 2 stupový oplach - je urena pro oplach keramiky, vík a pouzder. Technické parametry: pracovní prostor - šíka 900 mm, výška 850 mm, délka 2 x 300 mm. Polypropylenová vana pro katodické odmaštní - je urena pro katodické odmaštní mdných pouzder a vík s pracovní teplotou C. Technické parametry: pracovní prostor - šíka 900 mm, výška 850 mm, délka 500 mm mm pepadová kapsa. Polypropylenová vana pro moení, 2 stupový oplach s aktivací - je urena pro moení, 2 stupový oplach s aktivací mdných pouzder a vík s pracovní teplotou C. Technické parametry: pracovní prostor - šíka 900 mm, výška 850 mm, délka 4 x 300 mm. 12

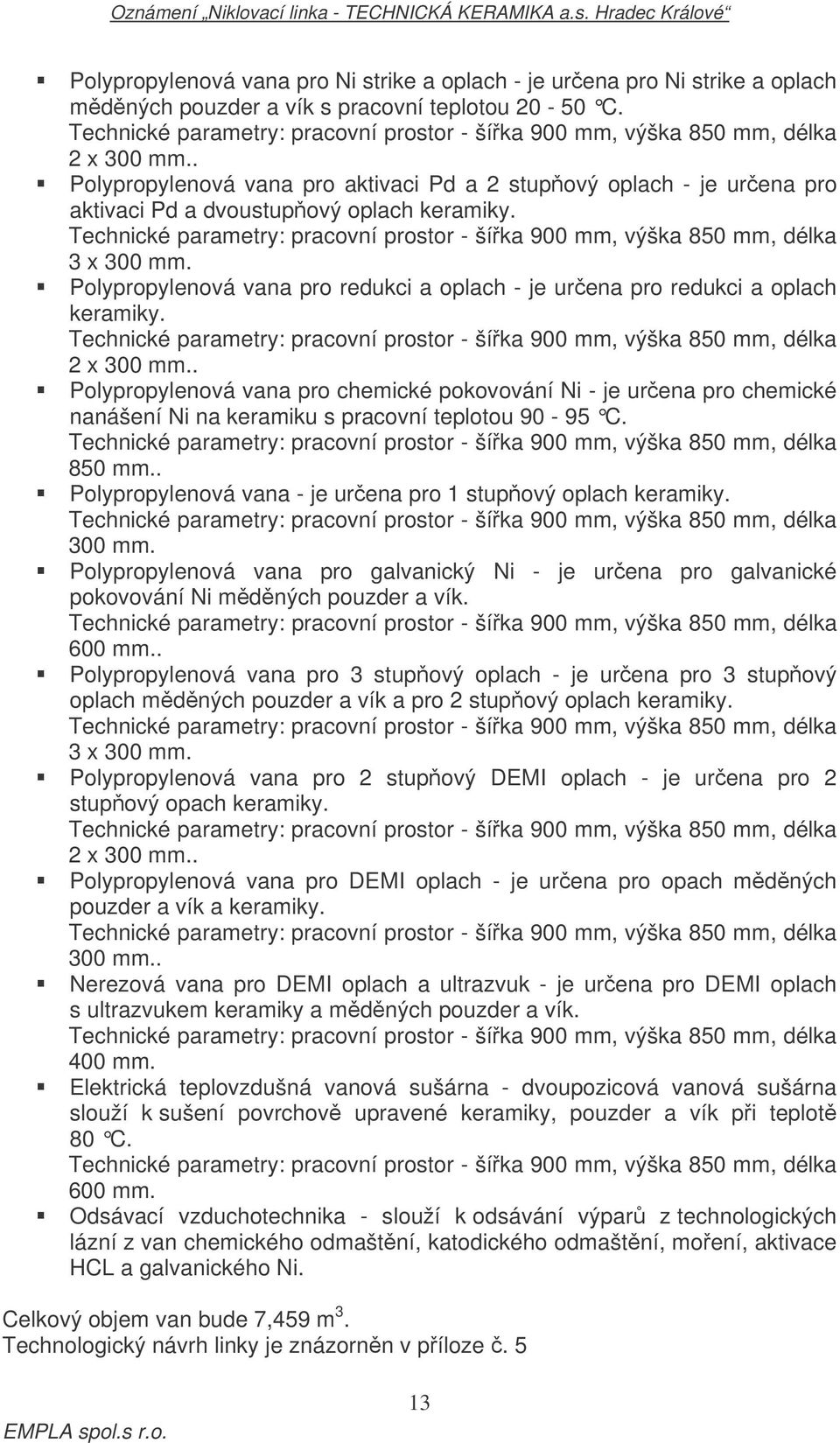

13 Polypropylenová vana pro Ni strike a oplach - je urena pro Ni strike a oplach mdných pouzder a vík s pracovní teplotou C. Technické parametry: pracovní prostor - šíka 900 mm, výška 850 mm, délka 2 x 300 mm.. Polypropylenová vana pro aktivaci Pd a 2 stupový oplach - je urena pro aktivaci Pd a dvoustupový oplach keramiky. Technické parametry: pracovní prostor - šíka 900 mm, výška 850 mm, délka 3 x 300 mm. Polypropylenová vana pro redukci a oplach - je urena pro redukci a oplach keramiky. Technické parametry: pracovní prostor - šíka 900 mm, výška 850 mm, délka 2 x 300 mm.. Polypropylenová vana pro chemické pokovování Ni - je urena pro chemické nanášení Ni na keramiku s pracovní teplotou C. Technické parametry: pracovní prostor - šíka 900 mm, výška 850 mm, délka 850 mm.. Polypropylenová vana - je urena pro 1 stupový oplach keramiky. Technické parametry: pracovní prostor - šíka 900 mm, výška 850 mm, délka 300 mm. Polypropylenová vana pro galvanický Ni - je urena pro galvanické pokovování Ni mdných pouzder a vík. Technické parametry: pracovní prostor - šíka 900 mm, výška 850 mm, délka 600 mm.. Polypropylenová vana pro 3 stupový oplach - je urena pro 3 stupový oplach mdných pouzder a vík a pro 2 stupový oplach keramiky. Technické parametry: pracovní prostor - šíka 900 mm, výška 850 mm, délka 3 x 300 mm. Polypropylenová vana pro 2 stupový DEMI oplach - je urena pro 2 stupový opach keramiky. Technické parametry: pracovní prostor - šíka 900 mm, výška 850 mm, délka 2 x 300 mm.. Polypropylenová vana pro DEMI oplach - je urena pro opach mdných pouzder a vík a keramiky. Technické parametry: pracovní prostor - šíka 900 mm, výška 850 mm, délka 300 mm.. Nerezová vana pro DEMI oplach a ultrazvuk - je urena pro DEMI oplach s ultrazvukem keramiky a mdných pouzder a vík. Technické parametry: pracovní prostor - šíka 900 mm, výška 850 mm, délka 400 mm. Elektrická teplovzdušná vanová sušárna - dvoupozicová vanová sušárna slouží k sušení povrchov upravené keramiky, pouzder a vík pi teplot 80 C. Technické parametry: pracovní prostor - šíka 900 mm, výška 850 mm, délka 600 mm. Odsávací vzduchotechnika - slouží k odsávání výpar z technologických lázní z van chemického odmaštní, katodického odmaštní, moení, aktivace HCL a galvanického Ni. Celkový objem van bude 7,459 m 3. Technologický návrh linky je znázornn v píloze. 5 13

14 Souástí haly je i administrativní místnost, kotelna, sklad chemikálií, šatny a sociální zaízení pro muže a ženy. Schéma haly je piloženo k oznámení (píloha. 2). Provozní specifikace: Provozní doba celého areálu po - pá (6:00-22:00) Provozní hodiny: 250 pracovních týdn/rok, tj h/rok Poet zamstnanc 2 B. I. 7. Pedpokládaný termín zahájení realizace zámru a jeho dokonení Pedpokládaný termín stavby 04/2006 (kompletace linky) Pedpokládané dokonení stavby 10/2006 (zahájení provozu) B. I. 8. Výet dotených územn samosprávných celk Navrhovaný zámr leží na pozemcích v katastrálním území Slezské Pedmstí. Dotené územn samosprávné celky: Královéhradecký kraj Msto Hradec Králové B. I. 9. Výet navazujících rozhodnutí podle 10 odst. 4 a správních úad, které budou tato rozhodnutí vydávat Navazující rozhodnutí dle složkových legislativních pedpis: - souhlas s nakládáním s nebezpenými odpady (do 100 t nebezpeného odpadu za rok), píslušným úadem je Magistrát msta Hradce Králové, odbor životního prostedí. - vypracovat na základ 39 zákona. 254/2001 Sb. o vodách, v platném znní a pedat ke schválení Havarijní plán pro pípad ohrožení kvality vod, píslušným úadem je vodoprávní úad Magistrátu msta Hradce Králové. - požádat o povolení k umístní zdroje zneištní ovzduší podle 17 odst. 1 písm. b) zákona 86/2002 Sb. o ovzduší, v platném znní pro niklovací linku, píslušným orgánem je Krajský úad Královéhradeckého kraje B. II. Údaje o vstupech B. II. 1. Pda Uvažovaný zámr bude umístn ve stávající hale spolenosti TECHNICKÁ KERAMIKA a.s. v areálu bývalé TENY.p. 989 v ulici Bí Štefan v Hradci Králové - Slezském Pedmstí. Objekt se nachází na p.. 498/38 v katastrálním území Slezské Pedmstí. Pozemek. 498/38, na kterém je umístna hala s niklovací linkou je ve vlastnictví investora. Objekt o stávajících rozmrech šíka 4 300/3 800, délka mm a výška mm, tj. výrobní plocha 81,8 m 2, si nevyžádá stavební úpravy, které by mnily jeho vnjší pdorys. 14

15 Zámr si nevyžádá doasný ani trvalý zábor pdy zemdlského pdního fondu ani pozemk urených k plnní funkce lesa. Tabulka. 1: Zájmová parcela Parcela íslo Druh pozemku 498/38 ostatní plocha Využití pozemku Zpsob ochrany Kód BPEJ Celková výmra parcely [m 2 ] manipulaní plocha Umístní stavby je v souladu s platným územním plánem msta Hradec Králové, nebo je umístno do ploch Plochy výroby a služeb bez negativního vlivu na okolí. Vyjádení Magistrátu msta Hradec Králové, odboru hlavního architekta ke zmn stavby ped dokonením je piloženo k tomuto oznámení (píloha. 3) B. II. 2. Voda Etapa výstavby Pi výstavb byl využíván stávající zdroj pitné vody v hale, kterým je pípojka na mstský vodovod. Vzhledem k malému rozsahu stavebních úprav stávající haly bylo množství spotebované vody v etap výstavby nevýznamné. Etapa provozu Vodní hospodáství bude rozdleno do tí samostatných okruh, a to první okruh pro prtoné oplachy, druhý okruh pro peerpávání vyerpaných lázní a odpadní vody pi ištní van a tetí okruh pro výrobu a rozvod DEMI vody. V hale niklovací linky je proveden pívod technologické vody pro doplování lázní oplach v jednotlivých vanách niklovací linky a pro výrobu DEMI vody. V podlaze haly je zhotovena drážka pro pívod pitné vody ze stávajícího místa hlavního pívodu pitné vody do prostoru niklovací linky, pro pívod DEMI vody a zptné potrubí z oplachových van s DEMI vodou k filtraci v úpravn vody. První okruh pro prtoné oplachy: První okruh bude ídit pívod pitné vody do prostoru niklovací linky. Pitná voda bude pivedena k jednotlivým vanám oplachu pomocí potrubí s uzavíratelnými ventily, které budou souasn sloužit k regulaci pivádné vody. Pepad z oplachových van bude sveden do odpadního potrubí, které bude ústit do záchytné jímky umístné pod vanami. Z této záchytné jímky bude erpadlo peerpávat vodu z oplach do retenních nádrží, které budou umístny ve vedlejší hale. V záchytné jímce retenních nádrží bude umístno idlo hlídae hladiny, které v pípad úniku oplachových vod do záchytné jímky retenních nádrží vypne erpadlo peerpání pomocí automatiky a uvede do innosti akustickou a optickou signalizaci. Souasn dojde automaticky k zastavení pívodu pitné vody do prtoných oplach. Druhý okruh pro peerpávání vyerpaných lázní, odpadních vod pi ištní van a pestik: Technologické vany jsou opateny vypouštcími ventily. Vývody z ventil budou zapojeny do odpadového potrubí, které bude na jednom konci zaslepeno a na druhém konci opateno uzavíratelným ventilem s odnímatelnou zátkou. Toto 15

16 potrubí bude ureno pro peerpávání vyerpaných lázní a odpadových vod pi ištní van do retenních nádrží. Za erpadlem pro peerpávání je na toto potrubí napojeno potrubí ze sbrné jímky pro pepad pestik. Z jímky je erpadlem odpadní médium dopravováno do retenních nádrží. Tetí okruh pro výrobu a rozvod DEMI vody: výroba DEMI vody je zajišována v samostatném centru, jehož dodavatelem je Eurowater s.r.o., Kolín. Centrum je umístno vedle niklovací linky, má pdorys 2 m 2 a jeho souástí je reversní osmóza a mixbed. Do tohoto centra je pivedena pitná voda, která slouží pro výrobu DEMI vody. Odpadní voda pi výrob DEMI vody, cca 2/3 objemu, bude svedena do kanalizace závodu. Vyrobená DEMI voda bude jímána do zásobní nádrže, odkud bude pomocí erpadla pepravována rozvodem DEMI vody k jednotlivým technologickým vanám, kde bude sloužit pro pípravu technologických lázní, pro pestiky a pro vybrané prtoné oplachy. Z oplach s DEMI vodou bude voda samospádem vracena do zásobní nádrže. Funkní schémata I., II. a III. okruhu jsou uvedeny v píloze. 7 Bilance spoteby pitné vody: - výroba DEMI vody pro pípravu lázní, pestiky a DEMI oplachy: 43,8 m 3 /rok - prtoné oplachy: 50 l/hod x 5 oplach x 4000 hodin = 1000 m 3 /rok - ištní technologie: 30 m 3 /rok Celková roní spoteba: cca 1074 m 3 /rok Bilance spoteby DEMI vody: - objem van lázní pi nasazení: 2,9 m 3 /rok - výmna lázní 1 x za 3 msíce: 8,7 m 3 /rok - doplování výnosu 0,1 1/m 2 /plochy: 0,85 m 3 /rok - objem van oplach DEMI: 0,93 m 3 /rok - DEMI hospodáství: 1,2 m 3 /rok Celková spoteba DEMI vody: cca 14,6 m 3 /rok B. II. 3. Ostatní surovinové a energetické zdroje Suroviny: V následující tabulce je uvedena spoteba chemikálií, která byla vypotena dle návod výrobce. Výnos z lázní byl uvažován ve výši 100 ml/m 2. Tabulka. 2: Látková bilance chemikálií Název chemikálie Nasazení lázní Doplnní/rok isti SLOTOCLEAN S 20 0,274 l 0,301 l Aktivátor PDI 11 20,5 l 86,638 l Reduktor SLOTO-SIT N 15 13,325 l 79,638 l Smáedlo SLOTO-SIT N 16 0,41 l 0,753 l Základní roztok SLOTONIP ,446 l 62,53 l Niklový roztok SLOTONIP 72 40,67 l 11,2 l Stabilizátor SLOTONIP 76 4,067 l 2,637 l Kyselina sýrová H 2 SO 4 11,275 l 24,973 l 16

17 Amoniak dle poteby dle poteby Doplovací roztok SLOTONIP 73 A 0 kg 84,832 Odmašovací sl SLOTOCLEAN EL ,1 kg 22,703 kg KUPFERAKTIVIERUNGSALZ S 40 20,5 kg 45,406 kg Aktivátor SLOTOCLEAN DECASEL 5 12,3 kg 27,244 kg Niklovací písada SLOTONIK M 4,1 l 4,74 l Chlorid nikelnatý NiCl 2.6H 2 O 102,5 kg 158,92 kg Kyselina chlorovodíková HCL 20,5 l 45,406 l Síran nikelnatý NiSO 4.7H 2 O 73,8 kg 81,731 kg Kyselina boritá H 3 BO 3 20,5 kg 22,7 kg Písada SLOTONIK 11 2,05 kg 2,27 kg Písada BFL 12,3 l 14,122 l Písada SLOTONIK 41 0,41 l 2,454 l Písada SLOTONIK 42 0,103 l 0,114 l Odmašovací sl SLOTOCLEAN AK 91 0,615 kg 1,13 kg Odmašovací písada SLOTOCLEAN US 0,008 l 0,015 l Bezpenostní listy používaných chemických látek a pípravk jsou uvedeny v píloze. 10. Technologie bude dále využívat kyselinu sírovou, kyselinu fosforenou, hydroxid sodný a amoniak pro úpravu ph lázní, hydroxid sodný pro stanovení koncentrace DECASELU 5 a kyselinu dusinou na ištní van a filtraního zaízení. Chemikálie budou uskladnny v boxu o objemu 1 m 3, schváleném pro úschovu nebezpených chemikálií, umístném v místnosti s niklovací linkou. V boxu bude umístno pouze pohotovostní množství, které bude k okamžitému využití. bezpenost bude zajištna záchytným prostorem v boxu. Další pohotovostní množství bude umístno v místnosti sousedící s niklovací linkou. Zde bude umístna polypropylenová vana o obsahu 1 m 2, kde bude uskladnno další množství používaných chemických látek. Celkov bude v bezpenostním boxu a van umístno max. 20 kg Chemikálie budou uskladnny ve vtraném skladu chemikálií o rozmrech 3,8 x 2 m, v místnosti vedle niklovací linky. Doplování lázní bude provádno pímo ze sklad dodavatelské spolenosti Schlotter. Látková bilance ostatních surovin a energií: Pro první rok výroby po nábhu je plánována kapacita linky na cca 50 % projektovaného výkonu: Nikl 47,5 kg/rok Neupravená voda 537 m 3 /rok DEMI voda 9 m 3 /rok El. energie k Wh/rok Tlakový vzduch m 3 /rok Odpadní vody 550 m 3 /rok Pro plnou kapacitu výroby po prvním roce nábhu je plánována kapacita linky 100% projektovaného výkonu: Nikl 95 kg/rok 17

18 Neupravená voda DEMI voda El. energie Tlakový vzduch Odpadní vody 1074 m 3 /rok 6 m 3 /rok kwh/rok m 3 /rok 1100 m 3 /rok Elektrická energie: Technologické agregáty budou napájeny z hlavního rozvade RH1 umístného ve výrobní hale. Bilance spoteby elektrické energie: Niklovací linka - instalované píkony: Manipulátory 1 kw Vana pro alkalické odmaštní 6,25 kw Vana pro katodické odmaštní 2,32 kw Vana pro katodické odmaštní 7,32 kw Vana pro moení, 2 oplach a aktivaci 2 kw Vana pro Ni strike a oplach 2 kw Vana pro aktivaci PD a 2 oplach 2 kw Vana pro redukci a oplach 2 kw Vana pro chemický Ni 16,5 kw Vana pro galvanický Ni 6 kw Vana pro oplach DEMI a ultrazvuk 6 kw Elektrická vanová sušárna 18,55 kw Odsávací vzduchotechnika 3 kw Hlavní rozvad vetn mení a regulace 1 kw Filtraní aparáty 1 kw Stejnosmrné zdroje 14 kw Chemické erpadlo 0,25 kw Dmychadlo 0,75 kw Peerpávací jímka s erpadlem oplach. vody 0,25 kw Výroba DEMI vody 4 kw Celkem Pi = 96,19 kw Hodinová spoteba: Denní spoteba (16 hod): Roní spoteba (250 dn): 76,95 kwh 1 231,2 kwh kwh Technické plyny: V prostoru niklovací linky bude umístn agregát (dmychadlo), sloužící jako zdroj tlakového vzduchu pro aeraní systém který zabezpeuje eení médií v technologických vanách. Vany budou osazeny celkem 19 ks aeraních element. Odsávání výpar a plyn z technologických van niklovací linky bude ešeno pomocí odtahových ventilátor, umístných nad každou vanou. Odsávaný vzduch bude sveden do jednoho potrubí a vyveden voln do venkovního prostedí. Navržená výmna vzduchu spluje požadavky výkonného vtrání. Bilance množství technologického odsávaného vzduchu z prostoru niklovací linky: 18

19 - pi chemickém niklování Vc = 4554 m 3 /hod - pi galvanickém niklování Vc 1296 m 3 /hod Množství pivádného vzduchu: Vp = 3800 m 3 /hod Bilance spoteby technických plyn (tlakového vzduchu): - hodinová spoteba max.: 50 m 3 /hod - denní spoteba max.: 800 m 3 /hod - roní spoteba max.: m 3 /rok Zemní plyn: Stávající hala je vybavena plynovým kotlem, umístným v koteln v levé ásti haly. Kotel Viadrus G27, kategorie III1A2H3, s výkonem 37 kw, r. výroby 1995 má maximální roní spotebu zemního plynu 4500 m 3 a roní provozní hodiny cca 4000 hod. Kotel vytápí všechny ásti haly, vetn místnosti s niklovací linkou. Hodinová spoteba plynu Roní spoteba plynu 4,26 m 3 /hod 4500 m 3 /hod B. II. 4. Nároky na dopravní a jinou infrastrukturu Niklovací linka je umístna ve stávající hale investora TECHNICKÁ KERAMIKA a.s. v provozovn Bí Štefan 983, Hradec Králové - Slezské Pedmstí. K objektu je pivedena vyhovující zpevnná píjezdová komunikace, napojená na ulici Bí Štefan. Realizace zámru si nevyžádá žádné úpravy stávající dopravní infrastruktury. Stávající hala byla pro instalaci linky drobn stavebn upravena. Po celou dobu stavebních úprav byly zapotebí cca 4 nákladní automobily pro dovoz a odvoz stavebního materiálu a zaízení. V dob provozu je odhadována dopravní obsluha linky na cca 2 osobní auta denn a 2 nákladní auta týdn. Severn od zámru, ve vzdálenosti cca 300 m, je vedena železniní tra spojující Hradec Králové a Letohrad. B. III. Údaje o výstupech B. III. 1. Ovzduší Etapa výstavby zámru Realizace zámru si vyžádala drobné stavební úpravy stávající haly. Stavební práce s vlivy na okolní ovzduší sestávaly z demolice stedové píky, zhotovení drážky v míst stedové píky pro pívod pitné vody a DEMI vody k lince a v prostupech ve zdi pro pívod elektrické energie a chladícího vzduchu. Stavební práce byly malého rozsahu, bez zemních a terénních úprav a byly provádny pouze ve vnitních prostorech stávající budovy. Dopravní zatížení píjezdových komunikací bylo minimální (cca 4 nákladní auta za dobu výstavby). 19

20 Etapa provozu zámru V dob provozu zámru bude hlavním zdrojem emisí samotná niklovací linka, plynový kotel a v minimální míe obslužná doprava. Bodové zdroje Niklovací linka: Podle zákona. 86/2002 Sb., v platném znní a naízení vlády. 353/2002 Sb. (píloha. 1, bod 2.7) se jedná o povrchovou úpravu kov 1) - zaízení technologie podle bodu 2.6 s obsahem do 30 m 3 - zejména procesy moení, galvanického pokovování 4), fosfatizace, smaltování, leštní, tryskání a související operace. Jedná se o nový stední zdroj zneištní ovzduší. V následující tabulce je uveden emisní limit pro stední zdroj zneištní ovzduší podle pílohy. 1, bod 2.7 k naízení vlády. 353/2002 Sb. Tabulka. 3: Emisní limity Limitní hmotnostní koncentrace v [mg/m 3 ] pro O 2R [%] Vztažné podmínky TZL SO 2 NO 2 CO jiné 50 nest ) 3) - C Odkazy: C. vztažné podmínky pro emisní limit znamenají koncentraci píslušné látky v odpadním plynu za obvyklých provozních podmínek. 1) mimo nanášení nátrových hmot 2) pi povrchové úprav kov za použití kyseliny dusiné pi kontinuáln pracujícím zaízení (v lázních) 3) pro jiné zneišujících látky platí ustanovení 5 4) vztahuje se rovnž na pokovení i nekovových pedmt Postup stanovení obecných emisních limit (1) Pokud pro danou zneišující látku nebo stanovenou skupinu látek není u zdroje stanoven specifický emisní limit a dojde-li k vymezení zneišujících látek nebo jejich stanovených skupin tak, aby byly plnny obecné emisní limity, orgán kraje v penesené psobnosti (dále jen "orgán kraje") a) stanoví obecné emisní limity tch zneišujících látek nebo jejich stanovených skupin, u nichž iní pi nejvyšším projektovaném výkonu zdroje a pi hmotnostní koncentraci odpovídající jejich obecnému emisnímu limitu vypotený roní hmotnostní tok více než 4 % hodnoty roních hmotnostních tok zneišujících látek uvedených v 2 písm. d) naízení vlády. 353/2002 Sb., b) stanoví obecné emisní limity jiných látek, jejichž emise lze u zdroje prokazateln pedpokládat a které mají významný vliv na kvalitu ovzduší v míst psobení zdroje, pedevším jedná-li se o oblast podle 7 odst. 1 zákona. 86/2002 Sb., c) stanoví obecné emisní limity dalších látek na základ vlastního posouzení nebo odborného posudku a odvodní je ve vydaném rozhodnutí. (2) Od plnní stanovených emisních limit podle odstavce 1 písm. b) a c) lze upustit u tch zneišujících látek nebo jejich stanovených skupin, u kterých výsledky 20

21 autorizovaného mení emisí prokáží nebo odborný posudek doloží, že jejich emise jsou pod úrovní 10 % obecného emisního limitu a pod 10 % limitního emisního toku. Pro danou technologii platí obecný emisní limit pro H 2 SO 4 vyjádené jako H. Obecný emisní limit je uveden v píloze. 1 vyhlášky. 356/2002 Sb. Pi hmotnostním toku emisí všech tchto zneišujících látek vyšším než 100 g/hod nesmí být pekroena úhrnná hmotnostní koncentrace 10 mg/m 3 tchto zneišujících látek v odpadním plynu. Dle Odborného posudku podle 17 odst. 6 zákona. 86/2002 Sb., v platném znní, zpracovaného v ervnu 2006 (zpracovatel Ing. Vladimír Plachý - EMPLA spol. s r.o. Hradec Králové), byly vypoteny následující hodnoty emisí u posuzovaného zdroje: Tabulka. : Vypotené hodnoty emisí Zneiš ující látka Emisní limit [mg/m 3 ] Max. hodinové emise [kg/h] Max. roní emise [t/rok] TZL 50 0,2925 1,17 H (H 2 SO 4 ) 10 0,0585 0,234 Plynový kotel: Bodovým zdrojem emisí bude komín od plynového kotle, umístného v koteln, v levé ásti haly. Emise zneišujících látek byly vypoteny z pedpokládané hodinové spoteby zemního plynu a tabelovaných emisních faktor. Kotel Viadrus G27, kategorie III1A2H3, s výkonem 37 kw, r. výroby 1995 má maximální roní spotebu zemního plynu 4500 m 3 a roní provozní hodiny cca 4000 hod. Kotel vytápí všechny ásti haly, vetn místnosti s niklovací linkou. Dle 4, odst. 5, písmene c) zákona. 86/2001 Sb. o ovzduší, v platném znní lze spalovací zdroj zaadit do kategorie stední spalovací zdroj - stední spalovací zdroje jsou zdroje zneišování o jmenovitém tepelném výkonu od 0,2 MW do 5 MW vetn. V následující tabulce (tabulka. 4 ) jsou uvedeny pedpokládané roní emise z plynového kotle. Tabulka. 4: Roní emise zneis ujících látek Zneiš ující látka Roní emise [kg/rok] Tuhé zneišující látky 0,3398 SO 2 0,0058 NO x 27,216 CO 5,452 TOC * 1,09 * tkavé organické látky, vyjádené jako suma C 21

22 Liniové zdroje emisí Liniovým zdrojem zneištní bude doprava po pístupové komunikaci k hale a doprava po ulici Bí Štefan. Dle údaj investora bude dopravní obslužnost init max. 2 osobních automobil za den a 2 nákladní automobily za týden. Vzhledem k velmi nízké oekávané intenzit dopravy bude emisní píspvek z liniových zdroj velmi nízký. B. III. 2. Odpadní vody Etapa výstavby zámru: Pi výstavb byl využíván stávající zdroj pitné vody v hale, kterým je pípojka na mstský vodovod. Vzhledem k malému rozsahu stavebních úprav stávající haly bylo množství spotebované vody v etap výstavby nevýznamné. Etapa provozu zámru: Splaškové vody: Odpadní vody ze sociálního zaízení jsou svedeny do mstské kanalizace a dále do mstské OV Hradec Králové. Dešové odpadní vody: Dešové vody ze stechy haly a zpevnných ploch jsou vsakovány do pdy. Zpevnné plochy nejsou vybaveny odluovaem ropných látek. Možné úkapy ropných látek z dopravních prostedk budou ihned zachyceny pomocí sorbenních prostedk. Pedpokládaný celkový odtok dešových vod Maximální množství dešových vod je vypoteno dle následujícího vztahu: Q = Ψ. S. i kde je Q množství odtékajících dešových vod, Ψ - souinitel odtoku, S plocha zachycených dešových vod (m 2 ), i intenzita krátkodobého 15-min. dešt s periodicitou p = 1(l/s/ha). Plocha stechy 499 m 2 Plocha zpevnné plochy 200 m 2 odtokový koeficient - stechy a zpevnné asfaltové plochy 0,9 roní úhrn srážek v Hradci Králové 0,611 m 3 /m 2 Q rok = 0,9 x 699 m 2 x 0,611 m 3 /m 2 = 384,38 m 3 /rok Bilance odtokových pomr pro období pívalových deš uvažuje hodnotu pívalového dešt 143 l/s/ha po dobu 15 minut. Q max = 0,9 x 0,03844 ha x 143 l/s/ha = 4,9 l /s Q celkem = 4,41 m 3 /15 min Technologické odpadní vody: Vodní hospodáství technologie bude rozdleno do tí samostatných okruh a to první okruh pro prtoné oplachy, druhý okruh pro peerpávání vyerpaných lázní a odpadní vody pi ištní van a tetí okruh pro výrobu a rozvod DEMI vody. 22

23 I. okruh pro prtoné oplachy: Odpadní voda z I. okruhu bude peerpávána do 5 ks retenních nádrží. Po jejich naplnní bude provedena akreditovaná chemická analýza složení odpadových vod a pokud hodnoty zneištní nepekroí limity chemických látek daných správcem kanalizaního ádu msta Hradec Králové, budou tyto vody vypuštny do kanalizace. Pi pekroení daných limit budou odpadní vody smluvn odvezeny a odstranny na OV. Bilance odpadní vody z prtoných oplach: 1000 m 3 /rok II. okruh pro peerpávání vyerpaných lázní a odpadní vody pi ištní van: Odpadní vody z pestik budou svedeny do záchytné jímky pro pestik a následn jsou peerpávány, stejn jako voda z vyerpaných lázní, do retenní nádrže. Veškeré odpadní vody z II. okruhu budou odvezeny k odstranní smluvním partnerem - Excalibur s.r.o. Pelou. Bilance vyerpaných lázní a vody z ištní technologie: cca 38,7 m 3 /rok III. okruh pro výrobu a rozvod DEMI vody: DEMI oplachy budou z posledního stupn oplachu svedeny pomocí pepadového potrubí samospádem do sbrné nádrže DEMI vody, odkud po filtraci bude DEMI voda vracena do pracovního cyklu. Surová voda, která vzniká jako odpad pi výrob DEMI vody je svedena do kanalizace. Bilance surové vody pi výrob DEMI vody: 29,2 m 3 /rok B. III. 3. Odpady Nakládání s odpady bhem výstavby i provozu zámru musí být ešeno v souladu se zákonem. 185/2001 Sb., o odpadech a o zmn nkterých dalších zákon, v platném znní (dále jen zákon o odpadech ) a v souladu s píslušnými provádcími pedpisy. Etapa výstavby zámru Realizace zámru si vyžádala drobné stavební úpravy stávající haly. Vznikaly zejména odpady spojené se stavební inností (demoliní a stavební práce, montážní práce, vybavování stavby, úklidové práce, apod.) Byly produkovány odpady charakteru nevyužitých ástí konstrukních prvk (nap. neupotebené tsnící fólie, zbytky potrubí, kabel, nevyužité ásti kovových konstrukcí /železo a ocel, smsné kovy/ aj.), odpady ze stavebních prací a k nim se pojící jednotlivé druhy odpadních obal (papírové a lepenkové obaly, plastové a kovové obaly od stavebních a montážních hmot, úlomky cihel, betonu,.). Veškeré odpady, spojené s výstavbou zámru byly ve vlastnictví stavební spolenosti, která stavební úpravy provádla. Druhy odpad vznikajících bhem pípravy a výstavby zámru jsou uvedeny v následující tabulce. 23

24 Tabulka. 5: Pedpokládané druhy odpadu vznikající pi výstavb zámru Katalog. íslo Kategorie Název Druh odpadu N Odpadní barvy a laky obsahující organická rozpouštdla nebo jiné nebezpené látky N O Upotebené brusné nástroje a brusné materiály obsahující nebezpené látky Upotebené brusné nástroje a brusné materiály neuvedené pod íslem odpad vznikající bhem stavby odpad vznikající bhem stavby odpad vznikající bhem stavby O Papírové a lepenkové obaly obaly sypkých stavebních hmot O Plastové obaly O Devné obaly O Kompozitní obaly obaly stavebních hmot apod. obaly stavebních materiál a hmot apod. obaly stavebních materiál a hmot apod O Smsné obaly obaly stavebních hmot apod N Obaly obsahující zbytky nebezpených látek nebo obaly tmito látkami zneištné obaly z nátrových a tsnících hmot N Absorpní materiály, istící tkaniny odpadní tkaniny, vznikající pi odstraování náhodných úkap motorových vozidel N Absorpní inidla, filtraní materiály (vetn olejových filtr jinak blíže neurených), istící tkaniny a ochranné odvy zneištné nebezpenými látkami odpad vznikající bhem stavby O Beton zbytky stavebních hmot O Cihly odpadní su, vznikající bhem stavby N Smsi nebo oddlené frakce betonu, cihel, tašek a keramických výrobk O Smsi nebo oddlené frakce betonu, cihel, tašek a keramických výrobk neuvedené pod íslem odpad vznikající bhem stavby poškozené nebo jinak nepoužitelné stavební hmoty O Devo O Sklo odpadní stavební devo, odpad vznikající bhem stavby odpad vznikající bhem stavby, zbytky, 24

25 Katalog. íslo Kategorie Název Druh odpadu poškozené stavební materiály O Plasty odpad plast N Sklo, plasty a devo obsahující nebezpené látky nebo nebezpenými látkami zneištné odpad vznikající bhem stavby O Železo a ocel odpad vznikající bhem stavby O Smsné kovy zbytky, poškozené stavební materiály - odpad vznikající bhem stavby O Kabely neuvedené pod odpad izolaních stavebních materiál, odpad vznikající bhem stavby O Izolaní materiály neuvedené pod ísly a O Papír a lepenka O Sklo O Plasty odpad izolaních stavebních materiál, odpad vznikající bhem stavby odpad vznikající bhem stavby odpad vznikající bhem stavby odpad vznikající bhem stavby O Smsný komunální odpad odpad vznikající bhem stavby Výše uvedené odpady vznikly pi demoliních pracích a samotné stavební úprav stávající haly. Pvodce odpad (stavební spolenost) plnil v prbhu výstavby povinnosti pvodce odpad dle z.. 185/2001 Sb., o odpadech, v platném znní. Etapa provozu zámru Provozem zámru bude vznikat odpad, který odpovídá provozu technologie povrchové úpravy výrobk. Dále mohou v relativn malém množství vznikat odpady pocházející z úklidu, užívání, údržby a oprav zaízení v prostorách areálu (nap. zbytky nátrových hmot, odpadní oleje, akumulátory, baterie, záivky, odpady z údržby niklovací linky a vzduchotechniky apod.). Opravy strojního zaízení budou zajišovány odborným servisem na základ smluvních vztah vetn zajištní nakládání s odpady vzniklými v rámci provedené servisní innosti. V rámci provozu je tedy oekáván vznik pedevším následujících druh odpad: 25

26 Tabulka. 6: Pehled pedpokládaných druh odpad pravdpodobn produkovaných v prbhu provozu niklovací linky Katalog. íslo Kategorie Název N N N Kaly a filtraní koláe Vyerpané lázn (kyselé moící roztoky, kyseliny blíže nespecifikované) N Odpadní voda z prtoných oplach N Zachycené oleje z pedúpravy O Papírové a lepenkové obaly O Plastové obaly (PE soudky) O Kovové obaly O Smsné obaly N Obaly obsahující zbytky nebezpených látek nebo obaly tmito látkami zneištné N Absorpní inidla, filtraní materiály, istící tkaniny a ochranné odvy zneištné nebezpenými látkami O Papír a/nebo lepenka N Záivky a jiný odpad obsahující rtu N Vyazené elektrické a elektronické zaízení obsahující nebezpené látky O Plasty O Biologicky rozložitelný odpad z údržby zelen O Smsný komunální odpad O Uliní smetky Množství odpad, vznikajících provozem, nelze v souasné dob objektivn urit. Je teba dbát na pedcházení vzniku odpad, omezovat jejich množství a nebezpené vlastnosti. Odpady vznikající bhem výstavby i provozu zámru budou oddlen shromažovány ve vhodných shromažovacích prostedcích (nádobách, kontejnerech) a po jejich naplnní budou tyto odpady pedávány oprávnným osobám. Pípadn vznikající nebezpené odpady budou tídny dle jednotlivých druh, shromažovány oddlen ve speciálních uzavených nepropustných nádobách urených k tomuto úelu a zabezpeených tak, aby nemohlo dojít k neoprávnné manipulaci s nebezpenými odpady nebo k úniku škodlivin z tchto odpad do okolního prostedí. Shromažovací nádoby budou oznaeny v souladu se zákonem o odpadech. V pípad shromažovacích nádob s nebezpenými odpady musí být tyto nádoby opateny katalogovým íslem, názvem druhu odpadu, výstražnými symboly nebezpenosti a jménem osoby zodpovdné za obsluhu a údržbu shromažovacího prostedku. V blízkosti shromažovacího místa i prostedku 26

27 nebezpených odpad nebo na nich musí být umístn identifikaní list nebezpeného odpadu. Následn bude odvážen smluvn zajištnou oprávnnou osobou, smluvn budou ošeteny také frekvence svozu. Pvodce odpad je povinen vést evidenci odpad podle zákona. 185/2001 Sb., o odpadech, v platném znní a vyhlášky. 383/2001 Sb., o podrobnostech nakládání s odpady, v platném znní. S nebezpenými odpady lze nakládat pouze se souhlasem dle 16 odst. 3 zákona o odpadech, který vydává Magistrát msta Hradce Králové. V pípad pekroení limitních množství produkovaných odpad (10 t NO/rok a 1000 t OO/rok) je pvodce odpad povinen vypracovat a dodržovat Plán odpadového hospodáství, v souladu s platnou legislativou. V provádcích projektech budou uvedeny jednotlivé druhy odpad vznikající bhem výstavby i provozu zámru, jejich pedpokládané množství a zpsob shromažování, tídní, využití i odstranní. Ukonení provozu zámru Ukonení provozu není plánováno. Pokud by v budoucnu k ukonení provozu povrchové úpravy výrobk došlo, bude spektrum vznikajících odpad obdobné jako v etap výstavby. Odstranní objektu, technologie a zpevnných ploch musí být realizováno dle požadavk platných legislativních pedpis. B. III. 4. Hluk, vibrace, záení Hluk Etapa výstavby zámru Z hlediska hlukového zatížení dané lokality pi výstavb byly zdroji hluku demoliní práce, píprava stavby a samotná stavební úprava. Hlukové zatížení dané lokality je závislé na druhu použitých stavebních mechanism a na asových parametrech jejich provozu. Vzhledem k asov i stavebn málo nároným stavebním pracím, nebylo hlukové zatížení dané lokality v dob výstavby významné. Etapa provozu zámru Stacionární zdroje hluku: - hluk vyzáený prostupem dlícího plášt - hluk z výstupu vzduchotechniky - hluk z ultrazvukového mytí Dle investora se na pracovišti nevyskytují zaízení s nadmrným hlukem. Odsávací ventilátory nepesahují hlunost L Aeg 75 db. Dne bylo vydáno závazné stanovisko k projektové dokumentaci pipravovaného zámru.j. 3937/06/4/PHD-HK/Pl Krajské hygienické stanice Královéhradeckého kraje, které podmínkou stanovilo mení hluku z dané technologie, provedené ped kolaudací zámru. Dopravní hluk: - dopravní hluk vyvolaný dopravní obslužností zámru 27

28 Dalším zdrojem hluku bude dopravní hluk vyvolaný pedevším provozem nákladních vozidel zajišujících dopravní obslužnost. Realizace zámru si vyžádá navýšení intenzity dopravy o cca 2 osobních aut denn a 2 nákladní automobily týdn. Vzhledem k velmi nízkému potu prjezd automobil bude hlukové zatížení lokality z dopravy nevýznamné. Technologie pokovení keramiky a mdných pouzder a vík je umístna v uzavené hale. Tato skutenost nepedpokládá, že by ve venkovním chránném prostoru pekraovaly hladiny hluku povolené limity v denní dob L Aeg = 50 db. Provoz niklovací linky nebude provádn v noních hodinách. Vibrace Hlavními faktory, které urují intenzitu vibrací, je intenzita dopravy na píjezdových komunikacích a stav geologického podloží. Vzhledem k velmi malé intenzit obslužné dopravy se šíení nadlimitních vibrací pi provozu zámru do okolních objekt nepedpokládá. Niklovací linka nebude zdrojem vibrací. Záení radioaktivní, elektromagnetické Posuzovaný zámr není zdrojem radioaktivního, elektromagnetického a jiného záení. Ultrazvuk Ultrazvuk je používán pi mytí pokovené keramiky, pouzder a vík. V procesu mytí vytváí ultrazvuk malinké bublinky, které ihned implodují. Tato uvolnná síla intenzivn a jemn oddluje neistoty z ištných pedmt. Snižuje se délka procesu ištní a životnost ištných produkt se prodlužuje. Dle 5 naízení vlády. 148/2006 Sb. o ochran zdraví ped nepíznivými úinky hluku a vibrací, je pípustný expoziní limit ultrazvuku vyjádený ekvivalentní hladinou akustického tlaku L tev,8h v tetioktávových pásmech o stedních kmitotech 20 khz, 25 khz, 31,5 khz a 40 khz. L tev,8h se rovná 105 db. Ekvivalentní hladiny akustického tlaku z ultrazvukového mytí by nemly pekroit daný limit. Hladiny hluku z ultrazvukového mytí budou pesto ped kolaudaním ízením oveny mením. B. III. 5. Rizika havárií V bžném provozu niklovací linky není pedpokládán vznik havárií, vyplývající z používání látek nebo technologií. Možnost vzniku havárie, která by mla negativní vliv na okolní ovzduší, vodu, pdu a zdraví obyvatel lze minimalizovat vhodnými technickými opateními. Riziko zneištní vod a pdy: - únik látek škodlivých vodám - pi provozu niklovací linky bude využíváno množství chemických látek, které spadají do kategorie látek závadných vodám. Chemikálie budou umístny v zabezpeeném boxu 1m 3, urenému ke skladování nebezpených látek. Skladovací box bude vybaven záchytnou vanou proti úniku chemických látek. Záchytná vana zabrání úniku škodlivé 28
