1 KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC CNC CAM

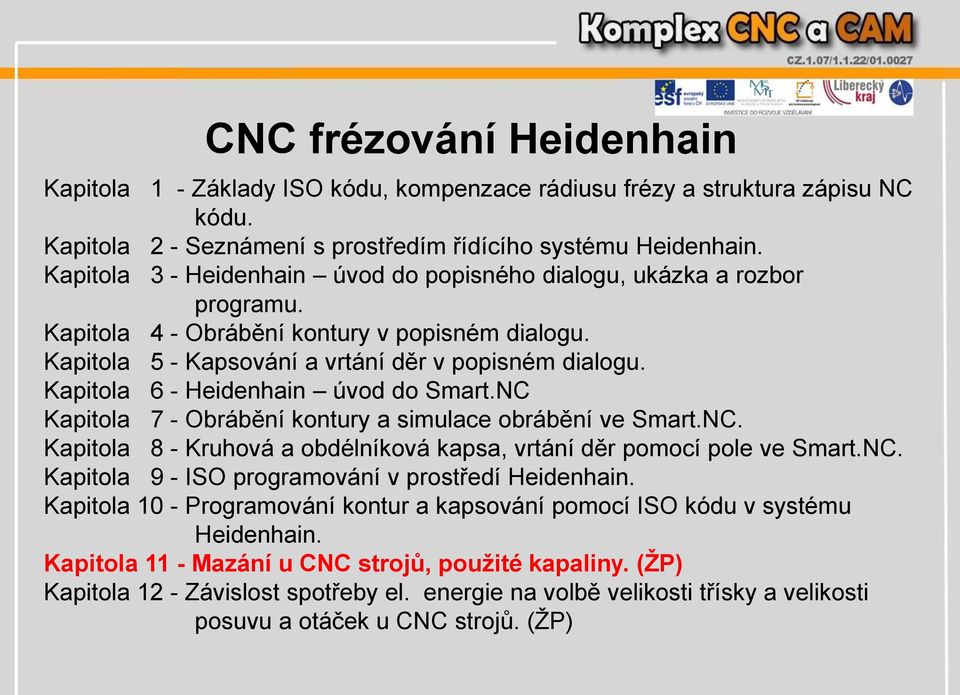

2 CNC frézování Heidenhain Kapitola 1 - Základy ISO kódu, kompenzace rádiusu frézy a struktura zápisu NC kódu. Kapitola 2 - Seznámení s prostředím řídícího systému Heidenhain. Kapitola 3 - Heidenhain úvod do popisného dialogu, ukázka a rozbor programu. Kapitola 4 - Obrábění kontury v popisném dialogu. Kapitola 5 - Kapsování a vrtání děr v popisném dialogu. Kapitola 6 - Heidenhain úvod do Smart.NC Kapitola 7 - Obrábění kontury a simulace obrábění ve Smart.NC. Kapitola 8 - Kruhová a obdélníková kapsa, vrtání děr pomocí pole ve Smart.NC. Kapitola 9 - ISO programování v prostředí Heidenhain. Kapitola 10 - Programování kontur a kapsování pomocí ISO kódu v systému Heidenhain. Kapitola 11 - Mazání u CNC strojů, použité kapaliny. (ŽP) Kapitola 12 - Závislost spotřeby el. energie na volbě velikosti třísky a velikosti posuvu a otáček u CNC strojů. (ŽP)

Kapitola 6 - Heidenhain úvod do Smart.NC Kapitola 7 - Obrábění kontury a simulace obrábění ve Smart.NC. Kapitola 8 - Kruhová a obdélníková kapsa, vrtání děr pomocí pole ve Smart.NC. Kapitola 9 - ISO programování v prostředí Heidenhain.

3 KAPITOLA 11 Mazání u CNC strojů, použité kapaliny. (ŽP) Základní rozdělení maziv u CNC strojů Technické biooleje a maziva Způsoby mazání Dávkovače maziv Zákony odpadové hospodářství

4 Základní rozdělení maziv u CNC strojů [1] Maziva tuhá (pevná) Kapalná maziva Plastická maziva (mazací tuky)

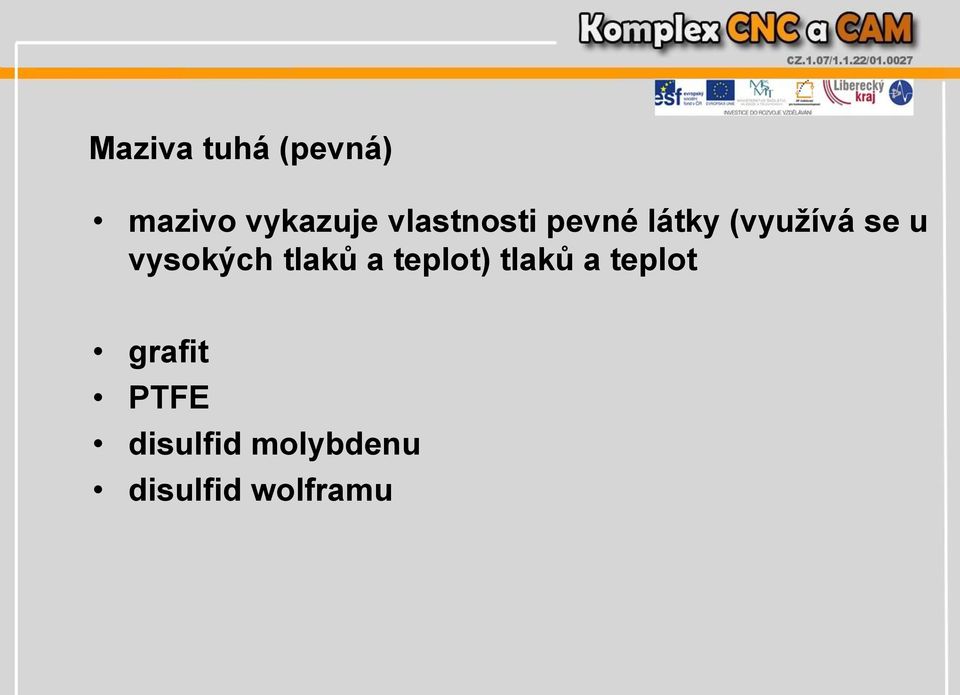

5 Maziva tuhá (pevná) mazivo vykazuje vlastnosti pevné látky (využívá se u vysokých tlaků a teplot) tlaků a teplot grafit PTFE disulfid molybdenu disulfid wolframu

6 Kapalná maziva mazivo je v kapalném skupenství a má schopnost tečení skupenství a má schopnost tečení kapalné mazivo je směs základového oleje a aditiv. základový olej může být použit buď minerální (z ropy) nebo syntetický.

kapalné mazivo je směs základového oleje a aditiv.

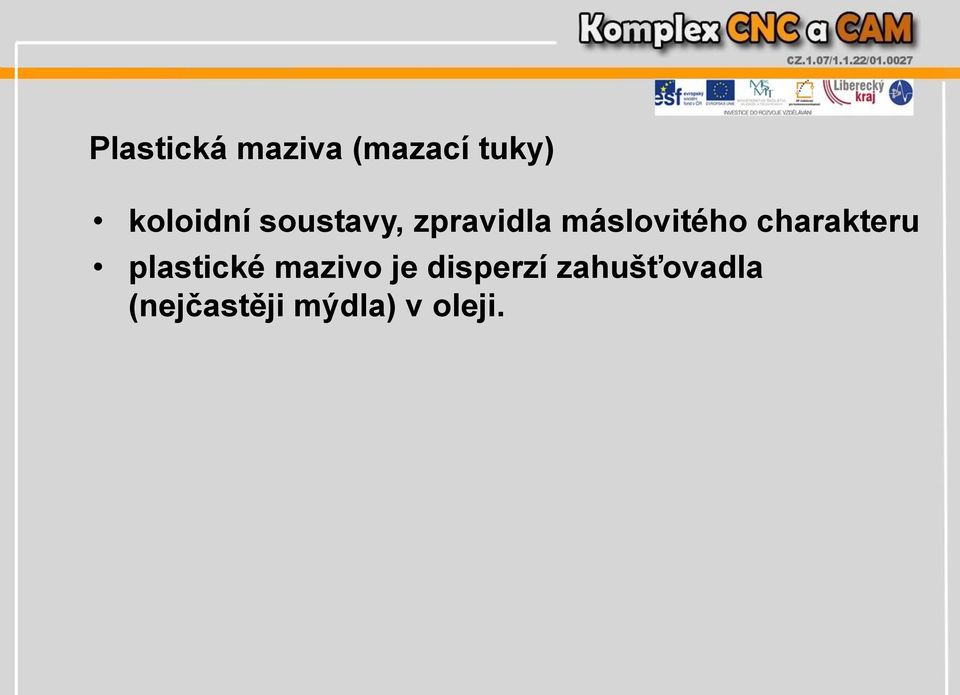

7 Plastická maziva (mazací tuky) koloidní soustavy, zpravidla máslovitého charakteru plastické mazivo je disperzí zahušťovadla (nejčastěji mýdla) v oleji.

8 Plastická maziva vs. kapalná maziva plastické mazivo vs. olej nemá stop start problém výborný odvod tepla z kontaktu utěsnění pracovního prostoru pro vysoké rychlosti zabraňuje znečištění výrobků použití pevných aditiv širší rozsah teplot těsní i ve vodě, zůstává na místě čistí kontaktní plochy

pracovního prostoru pro vysoké rychlosti zabraňuje znečištění výrobků

9 Hlavní úkoly maziv oddělení kontaktních povrchů snížení tření vyplachování nečistot chlazení konzervace

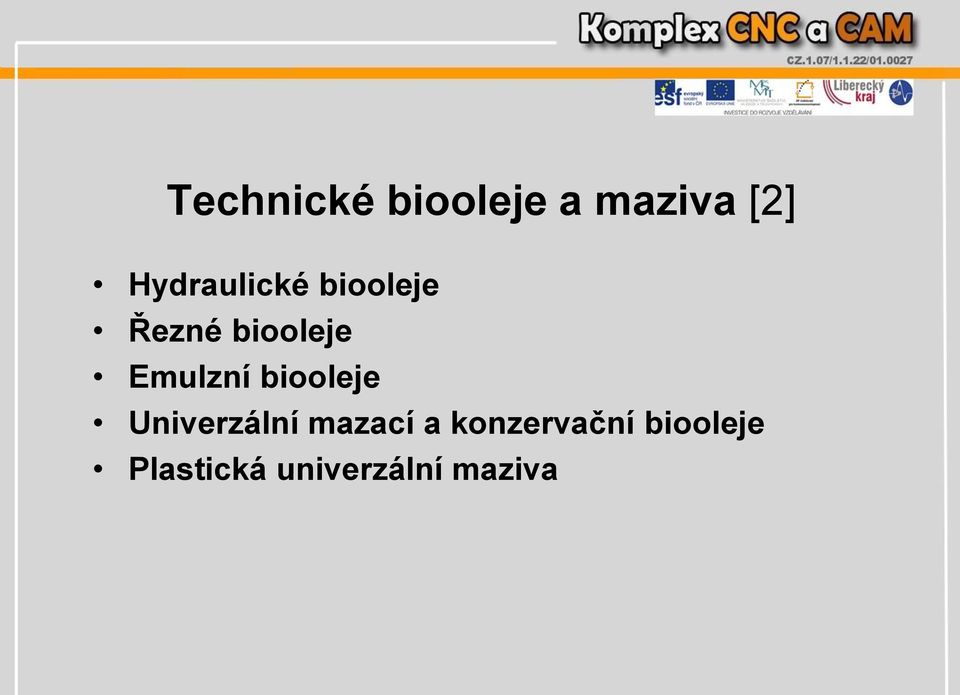

10 Technické biooleje a maziva [2] Hydraulické biooleje Řezné biooleje Emulzní biooleje Univerzální mazací a konzervační biooleje Plastická univerzální maziva

11 Hydraulické biooleje jsou určeny pro hydrostatické a hydrodynamické mechanismy strojů a zařízení. Vhodné jsou zejména tam, kde v případě úniků olejů vzniká nebezpečí ohrožení životního prostředí Řezné biooleje oleje určené na obrábění tam, kde převládá požadavek na mazací účinek (NC, CNC stroje, jednoúčelové stroje)

Vhodné jsou zejména tam, kde v případě úniků olejů vzniká nebezpečí ohrožení

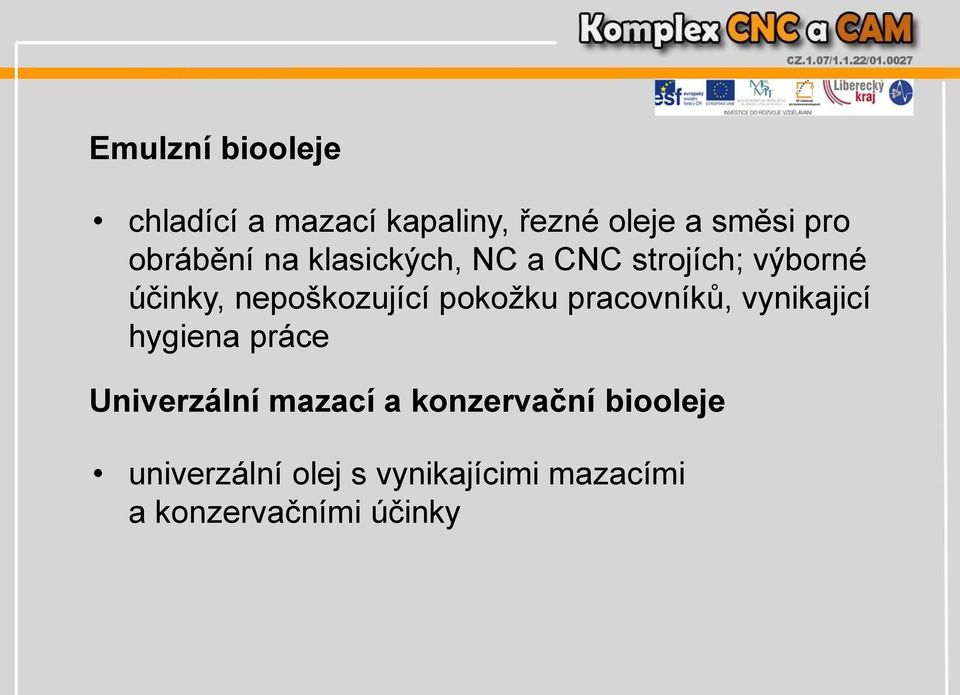

12 Emulzní biooleje chladící a mazací kapaliny, řezné oleje a směsi pro obrábění na klasických, NC a CNC strojích; výborné účinky, nepoškozující pokožku pracovníků, vynikajicí hygiena práce Univerzální mazací a konzervační biooleje univerzální olej s vynikajícimi mazacími a konzervačními účinky

pokožku pracovníků, vynikajicí hygiena práce Univerzální mazací a

13 Plastická univerzální maziva plastická univerzální maziva na bázi syntetických esterů a řepkového oleje, průmyslová maziva pro univerzální použití, biologicky odbouratelná

14 Způsoby mazání [1] Hydrodynamické mazání Hydrostatické mazání Elastohydrodynamické mazání

15 Hydrodynamické mazání tlak v mazací vrstvě se vytváří samočinně mezi dvěmi relativně relativně se pohybujícími povrchy. Podmínky jsou: Mazivo je přilnuté k povrchu těles Mazivo je přilnuté k povrchu těles Existuje relativní pohyb mezi vnějším Existuje relativní pohyb mezi vnějším zatížením a prouděním maziva zatížením a prouděním maziva Mazací mezera se zužuje a vytváří klín Mazací mezera se zužuje a vytváří klín

Podmínky jsou: Mazivo je přilnuté k povrchu těles Mazivo je přilnuté k povrchu těles Existuje relativní

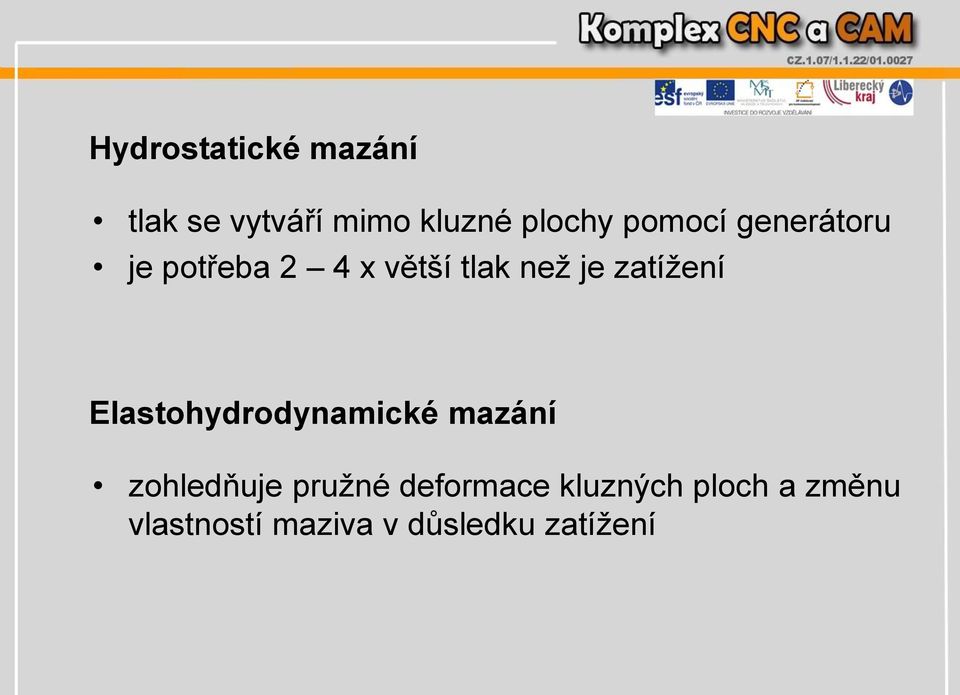

16 Hydrostatické mazání tlak se vytváří mimo kluzné plochy pomocí generátoru je potřeba 2 4 x větší tlak než je zatížení Elastohydrodynamické mazání zohledňuje pružné deformace kluzných ploch a změnu vlastností maziva v důsledku zatížení

zatížení Elastohydrodynamické mazání zohledňuje pružné

17 Dávkovače maziv [3]

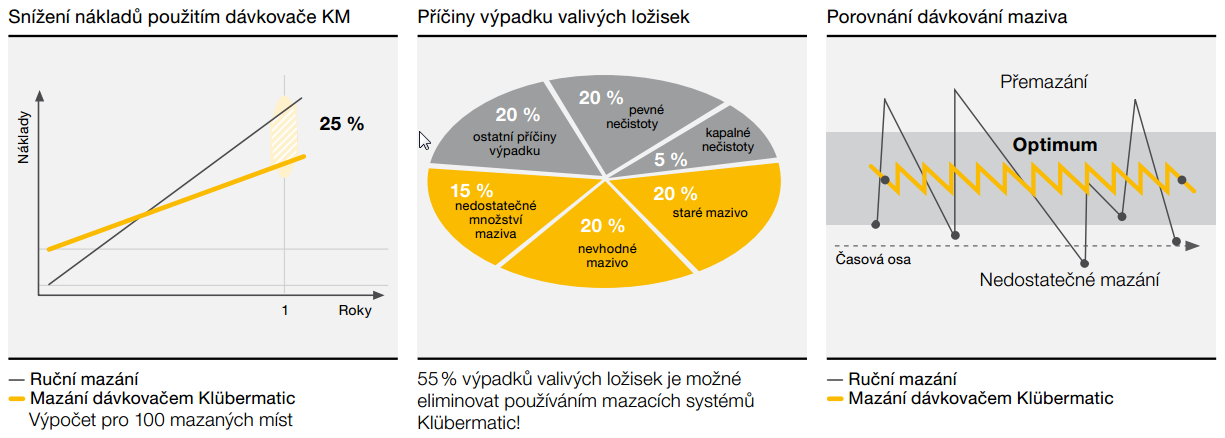

18 Rozdělení dávkovačů Jednobodový: Vícebodový: Dávkovače jsou umístěny na CNC strojích. Musí být přístupné a bývají průhledné ke kontrole dostatku maziva.

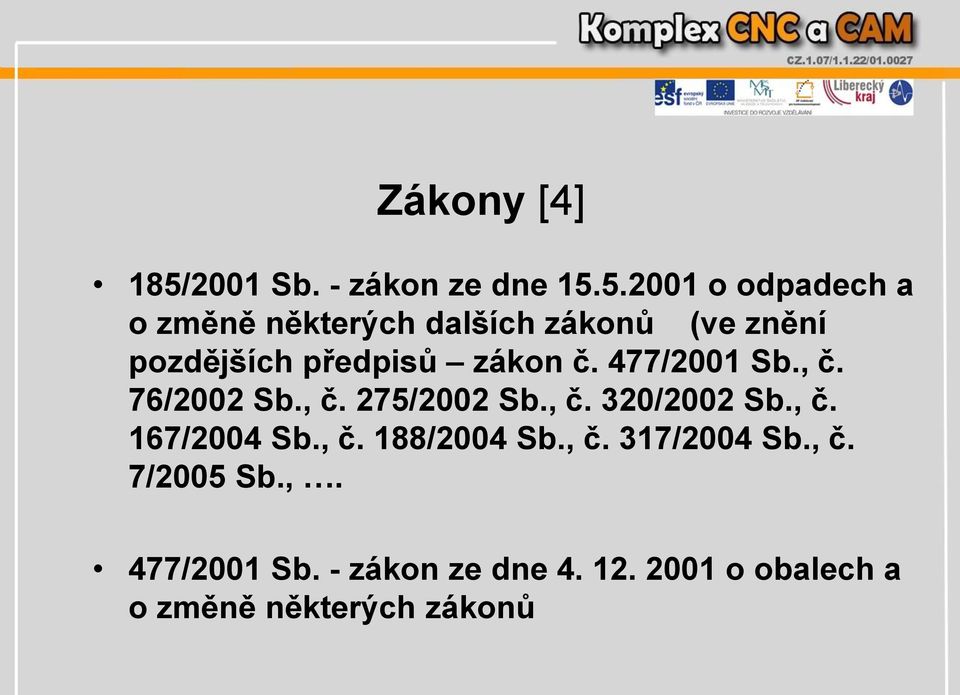

19 Zákony [4] 185/2001 Sb. - zákon ze dne o odpadech a o změně některých dalších zákonů (ve znění pozdějších předpisů zákon č. 477/2001 Sb., č. 76/2002 Sb., č. 275/2002 Sb., č. 320/2002 Sb., č. 167/2004 Sb., č. 188/2004 Sb., č. 317/2004 Sb., č. 7/2005 Sb.,. 477/2001 Sb. - zákon ze dne o obalech a o změně některých zákonů

5.2001 o odpadech a o změně některých dalších zákonů (ve znění pozdějších předpisů

20 Základní rozdělení zákona o odpadech 1/2 Část I. Základní ustanovení Část II. Zařazování odpadů a hodnocení nebezpečných vlastností odpadů Část III. Povinnosti při nakládání s odpady Část IV. Povinnosti při nakládání s vybranými výrobky, vybranými odpady a vybranými zařízeními Část V. Zpětný odběr některých výrobků Část VI. Evidence a ohlašování odpadů a zařízení

Povinnosti při nakládání s odpady Část IV.

21 Základní rozdělení zákona o odpadech 2/2 Část VII. POH Část VIII. Ekonomické nástroje Část IX. Přeshraniční přeprava odpadů Část X. Sankce Část XI. Výkon veřejné správy Část XII. Ustanovení společná a přechodná část Části XIII. až XVI. Změny dalších zákonů Část XVII. Zrušující ustanovení Část XVIII. Účinnost ( )

22 Část II. Zařazování odpadů a hodnocení nebezpečných vlastností odpadů Kategorie odpadů Ostatní (cca 95%) Nebezpečný (cca 5%) (odpad uvedený v Seznamu nebezpečných odpadů uvedeném v Katalogu odpadů (vyhláška č. 381/2001 Sb.) a jakýkoliv jiný odpad vykazující jednu nebo více nebezpečných vlastností uvedených v příloze č. 2 k zákonu )

23 Zařazování odpadů podle Katalogu odpadů 1/2 Původce a oprávněná osoba jsou povinni pro účely nakládání s odpadem odpad zařadit podle Katalogu odpadů (vyhl. 381/2001 Sb.). Původce odpadů a oprávněná osoba odpady zařazují pod šestimístná katalogová čísla, v nichž prvé dvojčíslí označuje skupinu odpadů, druhé dvojčíslí podskupinu odpadů a třetí dvojčíslí druh odpadu. Pokud se pro odpad nenalezne vhodné katalogové číslo, přidělí se odpadu v příslušné podskupině katalogové číslo končící dvojčíslím 99.

24 Zařazování odpadů podle Katalogu odpadů 2/2 Nebezpečné odpady jsou v katalogu označeny *. U řady odpadů jsou jednomu druhu odpadu přiřazena dvě katalogová čísla (tzv. zrcadlové položky), přičemž jedna položka je označena jako nebezpečný odpad. Pro účely evidence se nebezpečné odpady označují "N" a ostatní odpady "O".

25 Použité zdroje: [1] tf.czu.cz/~pexa/predmety/pus/prednasky/9_mazani_ RGB.pdf [2] [3] [4]

26 DĚKUJI ZA POZORNOST A PŘEJI HODNĚ ÚSPĚCHŮ Zpracoval(a): Ing. Radek Havlík, SPŠSE a VOŠ LIBEREC radek.havlik@pslib.cz
