1 SK - N Á V O D N A M O N T Á Ž A O B S L U H U : Obj..: Obj..: Pomocí tohoto detektoru, s pehledným displejem z tekutých krystal (LCD), vyhledáte ve zdi nebo v podlaze elektrická vedení (pod naptím i bez naptí). Krom toho slouží tento pístroj k vyhledávání vodovodního potrubí, trubek topení nebo ocelových výztuží v železobetonu jakož i kovových trám z magnetických i nemagnetických kov (napíklad devných trám) do hloubky od 3 cm až do 10 cm. Úvod + úel použití pístroje Vážení zákazníci, dkujeme Vám za Vaši dvru a za nákup našeho speciálního detektoru. Obsluha tohoto pístroje je velmi jednoduchá a nepedstavuje žádné komplikace. Tento výkonný detektor s pehledným displejem z tekutých krystal je vybaven nkolika senzory, které vyhledají ve zdivu (pod omítkou) nebo v podlahách kovové sloupky i trámy, elektrická vedení nebo vodovodní i plynová potrubí a urí jejich pesnou polohu. Tento pístroj dokáže vyhledat v rzných hloubkách (napíklad pod omítkou) feromagnetické materiály (ocel, železo a jiné magnetické kovy, žebírkovou neboli žebrovanou ocel pro betonáskou výztuž atd.) jakož i nemagnetické kovy (napíklad mdné trubky) a dále i devné trámy. K urení pesné polohy tchto pedmt (k jejich vyhledání) slouží akustická a optická signalizace. Vysokou pesnost tohoto pístroje zajišují speciální varovná upozornní a zobrazení pokyn na jeho displeji, které máte provést pi zamování (lokalizaci) objektu. Tento návod k obsluze je souástí výrobku. Obsahuje dležité pokyny k jeho uvedení do provozu a k obsluze. Jestliže výrobek pedáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Uschovejte si tento návod k obsluze, abyste si jej mohli znovu kdykoliv peíst! Abyste výrobek uchovali v dobrém stavu a zajistili jeho bezpené používání, je teba abyste tento návod k obsluze dodržovali!

2 Petením tohoto návodu k obsluze se podrobn seznámíte se všemi funkcemi a možnostmi tohoto pístroje. Souásti a ovládací tlaítka detektoru 1 Zamovací znaka trojúhelník zobrazení maxima (pomcka k oznaení pesné polohy zameného objektu). 2 Displej z tekutých krystal (LCD). 3 Tlaítko SET : Nastavení hloubky hledaného objektu (normální hloubka NORMAL, vtší hloubka DEEP a maximální hloubka S-DEEP ). 4 Tlaítko STUD : Vyhledání stropnic ve vnitním zdivu, píných nebo svislých trám a sloupk v suchém zdivu (sádrokartonové desky, devné trámy nebo jiné nekovové výztuže) až do maximální hloubky 3 cm. Hloubku hledaného objektu nastavíte tlaítkem SET. 5 Tlaítko METAL : Vyhledání kovových objekt ve zdivu. Pístroj vyhledá kovové pedmty ve všech nekovových materiálech (cihly, kámen, beton, plynobeton, mazanina, devo, sádrokartonové desky, keramické a minerální stavební materiály) až do maximální hloubky 10 cm. Hloubku hledaného objektu nastavíte tlaítkem SET. 6 Tlaítko AC : Tlaítko vyhledání vedení (kabel) se stídavým naptím (AC) pímo pod omítkou nebo pod devnými panely i pod jinými nekovovými obklady až do maximální hloubky 4 cm. Pokud budou kabely uloženy v kovových krytech (v trubách), pak je pístroj nerozezná. V tomto pípad použijte funkci METAL. 7 Tlaítko CAL : Provedení kalibrace pístroje. 8 Tlaítko POWER : Zapnutí a vypnutí pístroje. 2

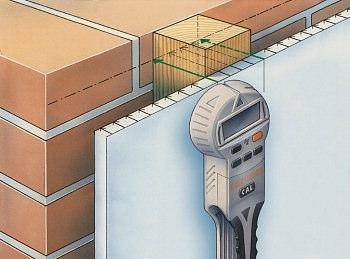

3 9 Symbol blesku ( AC ): Signalizace detekce stídavého naptí. Vložení (výmna) baterie 1. Otevete na zadní stran detektoru kryt bateriového pouzdra (viz vyobrazení vlevo). Pipojte ke kontaktm (klipsu) správnou polaritou 1 destikovou baterii 9 V. 2. Vložte baterii do bateriového pouzdra. 3. Uzavete opt kryt bateriového pouzdra. V normálních podmínkách vydrží tato baterie napájet pístroj asi 1 rok. K napájení pístroje používejte pouze alkalické baterie, napíklad typu 6LR 61 ( E-Block, PP3 ), nebo mají delší životnost. Jakmile se na displeji pístroje po jeho zapnutí neobjeví žádné zobrazení, provete výmnu baterie. Zapnutí / vypnutí detektoru (provádní mení) Tento pístroj zapnete nebo vypnete stisknutím tlaítka POWER [8]. Vyhledávání nekovových objekt (devných trám atd.) STUD Po zapnutí detektoru stisknte tlaítko STUD [4]. Na displeji pístroje se rovnž zobrazí symbol STUD a dále standardní hloubka vyhledání objektu NORMAL. Toto nastavení slouží k vyhledání objekt do maximální hloubky 1cm, napíklad pod jednou vrstvou sádrokartonových desek. Stisknutím tlaítka SET [3] mžete zvolit hloubku DEEP (zobrazení na displeji), která se hodí pro vyhledávání objekt v maximální hloubce 2 cm, napíklad pod dvma sádrokartonovými deskami. Hloubka S-DEEP (zobrazení na displeji) je vhodná pro vyhledávání objekt v maximální hloubce 3 cm, napíklad pod silnými devnými panely nebo pod parketami (atd.). Nepikládejte zatím detektor ke stn (k povrchu) a sledujte pokyny zobrazované na jeho displeji: 3

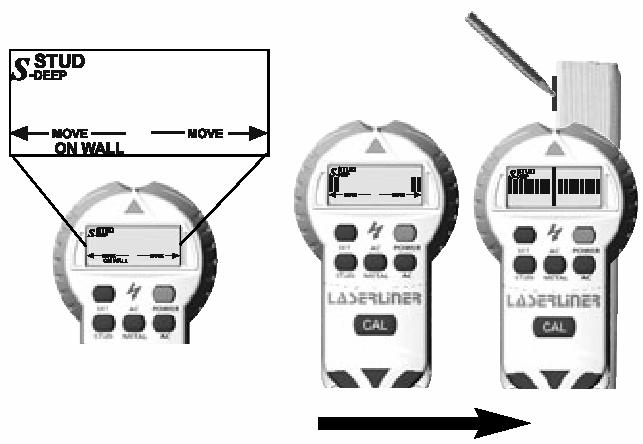

4 ON WALL : Piložte detektor ke stn. PRESS CAL : Stisknte tlaítko kalibrace CAL [7] a pokejte na její ukonení. Na displeji pístroje se po ukonení kalibrace zobrazí CAL OK. Pokud nebude tato kalibrace úspšná, zobrazí se na displeji pístroje symbol chyby ERROR. Úspch správného zamení hledaného objektu závisí na tom, na kterém míst provedete kalibraci pístroje. Ke kalibraci pístroje zvolte takové místo, kde pepokládáte, že se napíklad pod omítkou nenachází žádný trám. Pokud nebude kalibrace pístroje úspšná, piložili jste pístroj pravdpodobn pímo nad devný trám. Pokuste se v tomto pípad provést novou kalibraci pístroje na jiném míst. Vypnte pístroj a znovu jej zapnte. Provete výše uvedený postup od zaátku. Piložte pístroj ke stn nkolik centimetr od místa, kde provedl pístroj nesprávnou kalibraci. MOVE : Pohybujte pomalu pístrojem po povrchu stny (omítky). Dležité upozornní: Abyste zabránili chybám pi provádní mení (pi lokalizaci objektu), musí se detektor pi mení (vyhledávání objekt) stále dotýkat povrchu (omítky), pod kterým (pod kterou) zamujete hledaný objekt. Posunujte pístrojem po stn pomalu na jednu stranu (napíklad doprava). Jakmile se na displeji pístroje zobrazí maximum (árka sloupcového diagramu na displeji se vyrovná se znakou trojúhelníku), pístroj zaregistroval (levou) hranu (levý okraj) zamovaného objektu. Tuto polohu si oznate na stn napíklad tužkou. Nyní zante posunovat pístrojem po stn pomalu na druhou stranu (napíklad doleva). Jakmile se na displeji pístroje zobrazí maximum (árka sloupcového diagramu 4

5 na displeji se vyrovná se znakou trojúhelníku), pístroj zaregistroval (pravou) hranu (pravý okraj) zamovaného objektu. Tuto polohu si oznate na stn napíklad tužkou. Uprosted obou tchto znaek se nachází sted zameného objektu. Dležitá upozornní: Abyste mohli zamit vyhledávaný objekt zcela pesn, nedávejte do blízkosti pístroje druhou volnou ruku nebo jiné pedmty (dodržte minimální vzdálenost 15 cm). Pístroj v uritých pípadech nezobrazí maximum, akoliv na svém displeji zobrazí zamení objektu. Jakmile se na jeho displeji zobrazí maximální hodnota (ve sloupcovém diagramu), pak se pístroj nachází v blízkosti zameného objektu (nad hranou trámu). Oznate si toto místo na stn (napíklad tužkou) a eventuáln zopakujte zamení objektu zvýšením hloubky detekce pomocí tlaítka SET. U dvojitých trám zaregistruje tento pístroj pouze jejich vnjší hranu (napíklad u trám, které jsou umístny okolo dveí, oken nebo roh místnosti). Zkontrolujte, zda jste opravdu narazili na trám (devný sloupek). Zkontrolujte, zda jsou i jiné trámy od sebe stejn vzdáleny. Zpravidla bývá odstup tchto výztuží (trám nebo sloupk) 30, 40 nebo 60 cm. Provete dodatenou kontrolu pímo nad a pod prvním zaregistrovaným místem, zda se jedná skuten o trám (sloupek) Texturované (tvarované) stropy: Takovýto strop zakryjte ochranným kartonem a použijte funkci hloubkového vyhledávání (DEEP). Pozor: Pokud se budou v blízkosti sádrokartonových desek nebo pod omítkou nacházet elektrická vedení (kabely), kovové nebo plastové trubky, mohou být tyto objekty za uritých okolností detekovány tímto pístrojem jako trámy. Budete-li provádt vyhledávání objekt v režimu STUD, vypnte (pokud to bude možné) elektrický proud. Zvláštnosti nkterých materiál Skrz následující materiály nerozezná pístroj za uritých okolností devené trámy: Keramická dlažba. Podlahy potažené koberci, které mají vypodloženou (alounnou) spodní stranu. Tapety s kovovými vlákny nebo s kovovou fólií. Vlhké stny s erstvou malbou. Takovéto stny musíte nechat minimáln 1 týden vyschnout. V pípad poteby použijte pro vyhledání devných trám režim (funkci) METAL (detekce kovových objekt). Pomocí této funkce vyhledáte hebíky, šrouby (vruty) nebo jiné kovové pedmty, které se vtšinou nacházejí v devných trámech umístné v kolmé poloze (svisle). Vyhledávání kovových objekt (ocel, mdné trubky, potrubí) METAL 5

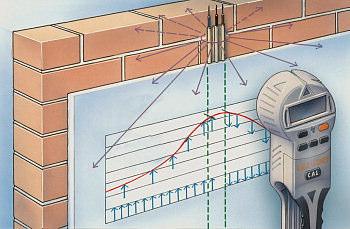

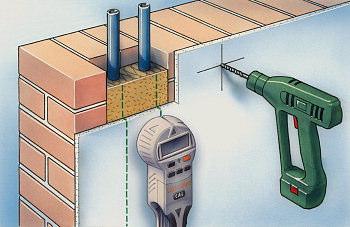

6 Po zapnutí detektoru stisknte tlaítko METAL [5]. Na displeji pístroje se rovnž zobrazí symbol METAL a dále standardní hloubka vyhledání objektu NORMAL. Toto nastavení slouží k vyhledání objekt z oceli, ocelových výztuží, armatur atd., které se nacházejí blízko pod povrchem (pod omítkou). Stisknutím tlaítka SET [3] mžete zvolit hloubku DEEP nebo S-DEEP (zobrazení na displeji) pro objekty umístné hloubji až maximální hloubky 10 cm. Režim vyhledávání S-DEEP je vhodný pro lokalizaci mdných trubek (do hloubky 5 cm) nebo elektrických vedení (do hloubky 3 cm). Dále mžete tímto zpsobem vyhledat v podlaze nebo pod omítkou kovová vodovodní i jiná potrubí (napíklad teplovodní) nebo plastová potrubí s kovovými fóliemi (s kovovou výztuží), které se nacházejí blízko (v malé hloubce) pod povrchem. Vyzkoušejte nejdíve tuto funkci pístroje na místech, kde víte, že nacházejí njaké trubky. Piložte detektor ke stn (k povrchu) a sledujte pokyny zobrazované na jeho displeji: PRESS CAL : Stisknte tlaítko kalibrace CAL [7] a pokejte na její ukonení. Na displeji pístroje se po ukonení kalibrace zobrazí CAL OK. Pokud nebude tato kalibrace úspšná, zobrazí se na displeji pístroje symbol chyby ERROR. Úspch správného zamení hledaného objektu závisí na tom, na kterém míst provedete kalibraci pístroje. Ke kalibraci pístroje zvolte takové místo, kde pepokládáte, že se napíklad pod omítkou nenachází žádný kovový pedmt. Pokud nebude kalibrace pístroje úspšná, piložili jste pístroj pravdpodobn pímo nad kovový objekt. Pokuste se v tomto pípad provést novou kalibraci pístroje na jiném míst. Vypnte pístroj a znovu jej zapnte. Provete výše uvedený postup od 6

7 zaátku. Piložte pístroj ke stn nkolik centimetr od místa, kde provedl pístroj nesprávnou kalibraci. MOVE : Pohybujte pomalu pístrojem po povrchu stny (omítky). Dležité upozornní: Abyste zabránili chybám pi provádní mení (pi lokalizaci objektu), musí se detektor pi mení (vyhledávání objekt) stále dotýkat povrchu (omítky), pod kterým (pod kterou) zamujete hledaný objekt. Posunujte pístrojem po stn pomalu na jednu stranu (napíklad doprava). Jakmile se na displeji pístroje zobrazí maximum (árka sloupcového diagramu na displeji se vyrovná se znakou trojúhelníku), pístroj zaregistroval (levou) hranu (levý okraj) zamovaného kovového objektu. Tuto polohu si oznate na stn napíklad tužkou. Nyní zante posunovat pístrojem po stn pomalu na druhou stranu (napíklad doleva). Jakmile se na displeji pístroje zobrazí maximum (árka sloupcového diagramu na displeji se vyrovná se znakou trojúhelníku), pístroj zaregistroval (pravou) hranu (pravý okraj) zamovaného kovového objektu. Tuto polohu si oznate na stn napíklad tužkou. Uprosted obou znaek se nachází sted zameného kovového objektu. Dležitá upozornní: Jelikož je tento detekní pístroj velmi citlivý, zobrazí se na jeho displeji tlusté (široké) kovové objekty širší, než jsou ve skutenosti. Provedením nové kalibrace (po stisknutí tlaítka CAL po nahlášení pokynu PRESS CAL na displeji pístroje) mžete snížit detekní citlivost pístroje a zaít s lokalizací zamovaného kovového objektu v menší 7

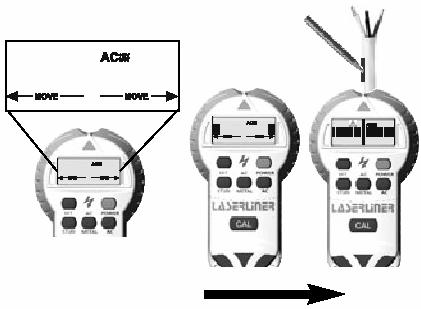

8 vzdálenosti k nmu. Eventuáln zopakujte zamení objektu snížením hloubky detekce pomocí tlaítka SET. Pístroj v uritých pípadech nezobrazí maximum, akoliv na svém displeji zobrazí zamení kovového objektu. Jakmile se na jeho displeji zobrazí maximální hodnota (ve sloupcovém diagramu), pak se pístroj nachází v blízkosti zameného kovového objektu. Oznate si toto místo na stn (napíklad tužkou) a eventuáln zopakujte zamení objektu zvýšením hloubky detekce pomocí tlaítka SET. Pi náronjších aplikacích, napíklad pi lokalizaci žebírkové neboli žebrované oceli pro betonáské výztuže, otestujte zkoumaný povrch jak vodorovn, tak i svisle. Vyhledávání stídavého naptí (elektrických polí) AC Po zapnutí detektoru stisknte tlaítko AC [6]. Na displeji pístroje se rovnž zobrazí symbol stídavého naptí AC. Nepikládejte zatím detektor ke stn (k povrchu) a sledujte pokyny zobrazované na jeho displeji: PRESS CAL : Podržte pístroj ve vzduchu (ve vtší vzdálenosti od stny s elektrickým vedením). Stisknte tlaítko kalibrace CAL [7] a piložte detektor ke stn. MOVE : Pohybujte pomalu pístrojem po povrchu stny (omítky). 8

9 Posunujte pístrojem po stn pomalu na jednu stranu (napíklad doprava). Jakmile se na displeji pístroje zobrazí maximum (árka sloupcového diagramu na displeji se vyrovná se znakou trojúhelníku), pístroj zaregistroval (levou) hranu (levý okraj) zamovaného objektu. Tuto polohu si oznate na stn napíklad tužkou. Nyní zante posunovat pístrojem po stn pomalu na druhou stranu (napíklad doleva). Jakmile se na displeji pístroje zobrazí maximum (árka sloupcového diagramu na displeji se vyrovná se znakou trojúhelníku), pístroj zaregistroval (pravou) hranu (pravý okraj) zamovaného objektu (elektrického vedení i kabelu pod naptím). Tuto polohu si oznate na stn napíklad tužkou. Uprosted obou znaek se nachází sted zameného objektu (elektrického vedení i kabelu pod naptím). Dležitá upozornní! Elektrická vedení ve vtší hloubce než 40 mm nemusí za uritých okolností tento pístroj objevit. V tomto pípad (pokud to bude možné) vypnte elektrický proud a pokuste se takovéto vedení objevit se zapnutou funkcí METAL (vyhledávání kovových pedmt). Kovové objekty ve zdivu (napíklad uložení kabel v blízkosti kovových sloupk) penášejí elektrická pole a zpsobují rušení zamení hledaných elektrických vedení. V takovýchto pípadech se pokuste vyhledat elektrické vedení rovnž se zapnutou funkcí METAL (vyhledávání kovových pedmt). Pokud pepokládáte, že se pod omítkou nachází elektrické vedení (napíklad kabely uložené v kovových krytech nebo v trubkách), a Vy jste toto vedení neobjevili pomocí 9

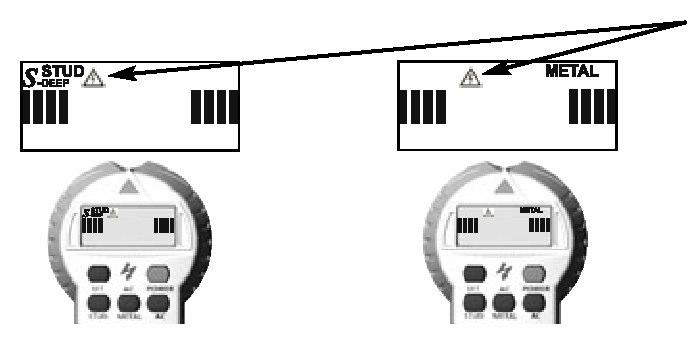

10 funkce AC, použijte k vyhledání takovýchto vedení funkci METAL (vyhledávání kovových pedmt). Následkem statických náboj, které se vyskytují za uritých okolností vedle (v blízkosti) elektrických vedení, mže pístroj oznait takováto místa s elektrickými poli, jakoby se pod nimi nacházela elektrická vedení. V tchto pípadech piložte svoji volnou ruku na stnu (tím provedete odvedení tchto statických náboj). Posunujte pístroj po stn velmi pomalu, nebo zvýšeným tením mohou vzniknout rušivé elektrostatické náboje. Dležitým faktorem pro vyhledání elektrických vedení (pod naptím) je výchozí poloha detektoru. Maximální citlivost detekce stídavého naptí docílíte, piložíte-li detektor na stnu zpoátku do vtší vzdálenosti od elektrického vedení. Signalizace stídavého naptí funkce STUD i METAL V pípad detekce stídavého naptí pi vyhledávání nekovových (STUD) i kovových (METAL) objekt budete na tuto skutenost upozornni zobrazením symbolu blesku na displeji pístroje jakož i rozsvícením symbolu blesku pod displejem pístroje. V tchto pípadech pi provádní dalších mení, vypnte (pokud to bude možné) elektrický proud. Nkolik užitených rad Hrubý povrch (stny, omítky, podlahy): Ped testováním odstrate z plochy (povrchu) omítky písek a kaménky. Zstane-li plocha nadále ponkud hrubá, vložte mezi ní a pístroj tenkou lepenku (papír). Pi používání pístroje nemjte na sob pokud možno žádné ozdoby (kovové náramky). V blízkosti zamovaného objektu se nesmjí nacházet žádné velké kovové nástroje a jiné kovové pedmty. Bhem vyhledávání objektu netlate píliš na pístroj. Pokejte 5 až 10 minut, dokud se teplota pístroje nevyrovná s teplotou okolí (napíklad po vynešení pístroje z klimatizované místnosti do venkovního prostoru za teplého poasí). 10

11 Adresy a telefonní ísla servis v SRN: Umarex GmbH & Co KG Laserliner Möhnestraße 149, D Arnsberg, SRN Tel.: Fax: laserliner@umarex.com GmbH & Co KG Donnerfeld 2 D Arnsberg, SRN Tel.: , fax: Tento návod na použitie je publikácia firmy Conrad Electronic, s.r.o., prevádzka Karpatská 5, 81105, Bratislava a zodpovedá technickému stavu pri tlai. Zmeny v technickom stave vyhradené. Majetok firmy Conrad Electronic, s.r.o. Verzia 08/06 11
