1 Uživatelská příručka SODEV Technology, s.r.o., Ečerova 974/ Brno 35 - Bystrc, podpora@sodev.eu,

2 Uživatelská příručka Všechna práva Radek Kalousek, Obchodní značky a jména výrobků zmíněných v tomto dokumentu jsou ochrannými známkami jejich vlastníků. Na softwarový produkt popsaný v tomto dokumentu se vztahují opatření popsaná v Licenční smlouvě (EULA) a smí být užíván nebo kopírován pouze v souladu s touto smlouvou.

3 Obsah 1. Obsah 1. OBSAH... I 2. INSTALACE A REGISTRACE...1 INSTALACE...1 Hardwarové požadavky:...1 Softwarové požadavky:...1 REGISTRACE POPIS...2 MENU...2 Soubor...2 Úpravy...3 Obrábění...3 Nástroje...3 Nápověda...3 PANEL NÁSTROJŮ...3 VSTUPNÍ ČÁST...3 INFORMAČNÍ ČÁST...4 VÝSTUPNÍ ČÁST...4 STAVOVÝ ŘÁDEK NASTAVENÍ...5 ZÁLOŽKA OBECNÉ...5 ZÁLOŽKA JAZYKY...7 ZÁLOŽKA BARVY...8 ZÁLOŽKA VÝSTUP PRAVIDELNÉ OTVORY NA KRUŽNICI PRAVIDELNÉ OTVORY NA PŘÍMCE OBRÁZEK ZÁLOŽKA OBRÁZEK ZÁLOŽKA GRAF EXPORT OBRÁBĚNÍ DEFINICE CNC STROJE DEFINICE NÁSTROJE DEFINICE CNC PROGRAMU SEZNAM PROMĚNNÝCH I

4

5 Instalace a registrace 2. Instalace a registrace Instalace Instalace se provádí pomocí instalačního balíku rcsetup.exe, který je dodáván na instalačním médiu, či je dostupný k volnému stažení na internetových stránkách autora. Spusťte tento soubor a následujte instrukce, které se budou zobrazovat během instalace. Instalace probíhá v češtině. Před používáním aplikace se důkladně seznamte s Licenční smlouvou (EULA)! Po nainstalování je nutné povolit zápis uživatele do složek s nainstalovanou aplikací, neboť se sem zapisují uživatelská data aplikace. Hardwarové požadavky: Intel Pentium II a vyšší nebo odpovídající kompatibilní procesor 32 MB RAM minimum cca 2 MB na pevném disku a ostatní běžné vybavení počítače Softwarové požadavky: Aplikace Regular Coordinates je primárně určena pro operační systém Windows XP, ale s největší pravděpodobností bude fungovat i na nižších verzích Windows (9x/ME/NT/2000). Jeho fungování na těchto ostatních operačních systémech je vhodné nejdříve vyzkoušet. Dále je nutné mít nainstalovaný nějaký ovladač tiskárny (samotná tiskárna být fyzicky nemusí). Registrace Tato aplikace je FREEWARE. 1

6 Popis 3. Popis Tato aplikace je určena pro výpočet a zobrazení otvorů rovnoměrně rozmístěných na roztečné kružnici a na přímce. Poté, co jsou tyto otvory vypočteny, je možné vygenerovat CNC program pro vyvrtání/závitování výsledných otvorů dle jednoduché šablony. Dále je možné vytvořené souřadnice, i obrázek, uložit či vyexportovat do několika formátů. Titulek aplikace (název) Menu Panel nástrojů Vstupní část Výstupní část Informační část Stavový řádek Obrázek 1 Schématické rozložení aplikace Aplikace se skládá z Menu, Panelu nástrojů, Vstupní části, Informační části, Výstupní části a Stavového řádku. Menu obsahuje následující položky: Soubor Nový Ctrl+N Vytvoření nového souboru Otevřít... Ctrl+O Otevření již existujícího souboru Uložit Ctrl+S Uložení současného souboru Uložit jako... Uložení současného souboru pod novým jménem Výpočet F9 Provedení výpočtu souřadnic Export... Ctrl+E Export výsledku do jiného formátu (.txt,.csv,.xls,.doc a.htm)

7 Popis Nastavení stránky... Umožnění nastavení vzhledu tisku Náhled Náhled před tiskem Tisk... Ctrl+P Tisk výsledku Konec Ukončení aplikace Úpravy Vyjmout Ctrl+X Vyjmutí obsahu vybraného políčka do schránky Kopírovat Ctrl+C Zkopírování obsahu vybraného políčka do schránky Vložit Ctrl+V Vložení obsahu schránky do vybraného políčka Vymazat Ctrl+Del Vymazání obsahu vybraného políčka Vymazat vše Shift+Del Vymazání obsahu všech políček Ruční úprava souřadnice... Ctrl+F2 Umožnění ruční úpravy označené souřadnice Obrábění CNC kód... Stroje... Nástroje... Ctrl+F9 Obrábění vytvořených otvorů Seznam CNC strojů Seznam nástrojů Nástroje Obrázek... F12 Zobrazení přesného obrázku otvorů na kružnici Možnosti... F10 Nastavení aplikace Nápověda Témata O aplikaci... Témata nápovědy Zobrazení informací o aplikaci Panel nástrojů Panel nástrojů obsahuje následující příkazy: Nový Otevřít... Uložit Vyjmout Kopírovat Vložit Vymazat vše Náhled Tisk Obrázek Výpočet CNC kód Vstupní část Ve vstupní části lze provádět následující operace: vybrat druh souřadnic (Pravidelné na kružnici, Pravidelné na přímce) zapsat název zakázky zapsat jméno autora vygenerovaných souřadnic a případně CNC programu zapsat číslo výkresu, na kterém se nacházejí otvory zvolit údaje o otvorech na kružnici nebo přímce 3

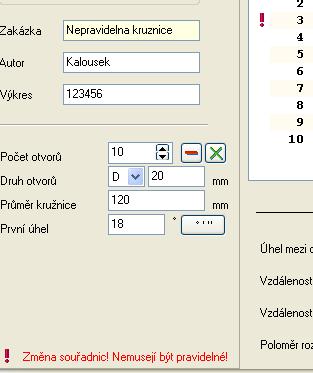

8 Popis Informační část V informační části se zobrazují pomocné údaje a informace vztažné k otvorům na kružnici nebo na přímce. Výstupní část Ve výstupní části se zobrazí seznam vytvořených souřadnic. Vytvořené souřadnice lze dodatečně upravit, avšak pokud se ručně upraví (poklepáním na zvolené souřadnici), přestanou být souřadnice jako celek pravidelné. Tato skutečnost se zobrazí ve vstupní části červeným oznámením a rovněž červeným vykřičníkem ( ) v řádku změněné souřadnice (viz obr. 2). Obrázek 2 - Oznámení a označení nepravidelného otvoru Stavový řádek Ve stavovém řádku se zobrazují následující informace: krátká nápověda k označené položce zda byl aktuální soubor změněn zda je aktivní klávesa CAPSLOCK zda je aktivní klávesa NUMLOCK aktuální souřadný system název aktuálního souboru

9 Nastavení 4. Nastavení Nastavení aplikace a jejích výchozích hodnot lze provést příkazem Možnosti (menu Nástroje) nebo klávesovou zkratkou F10. Na výběr je ze čtyř záložek: Obecné, Jazyky, Barvy a Výstup. Záložka Obecné Obrázek 3 - Záložka Obecné Na této záložce lze nastavit následující možnosti: Odstraňovat v textových polích diakritická znaménka - po zaškrtnutí tohoto okénka se automaticky po opuštění kurzoru textové pole odstraní z textu všechna diakritická znaménka (některé CNC programy neumožňují ve svých poznámkách používat znaky národní abecedy). Základní nastavení je zaškrtnuto. Aplikace se zobrazuje stále nad spuštěnými aplikacemi - po zaškrtnutí tohoto okénka se bude tato aplikace zobrazovat stále nahoře nad ostatními spuštěnými aplikacemi. Základní nastavení je nezaškrtnuto. Plochá tlačítka v panelu vstupních dat - po zaškrtnutí tohoto okénka budou všechna tlačítka ve Vstupní části plochá. Základní nastavení je zaškrtnuto. 5

10 Nastavení Souřadný systém - výběr souřadného systému pro generování výsledných souřadnic. Základní nastavení je XY. Přesnost desetinných míst - počet desetinných míst, na kolik se budou výsledné souřadnice zaokrouhlovat. Základní nastavení je 3. Styl zobrazení menu se bude zobrazovat buď ve stylu MS Windows XP (XP) nebo ve standardním zobrazení MS Windows (Standardní). Základní zobrazování je XP. Druh animace menu umožňuje animovat rozbalování menu. Buď se bude menu rozbalovat dle nastavení systému MS Windows (Systémová) nebo je lze rozbalovat z rohu (Diagonální), z vršku (Svislá) či jako vystupující z pozadí (Vystupující). Základní nastavení animace je Systémová. Zobrazovat pod menu stíny Při zaškrtnuté volbě se bude pod rozbaleným menu zobrazovat stín. Základní nastavení je zaškrtnuto. Skrývat nepoužívané položky menu Při zaškrtnuté volbě se nebudou zobrazovat položky menu, které se nepoužívají či používají velmi málo. Pro jejich případné zobrazení bude nutné kliknout na rozbalovací šipku na konci zobrazené nabídky menu. Základní nastavení je zaškrtnuto. Doba pro zobrazení skrytých položek nastavuje čas v sekundách, který je nutný pro zobrazení skrytých položek v rozbaleném menu.

11 Nastavení Záložka Jazyky Obrázek 4 - Záložka Jazyky Zde lze vybrat jazyk, ve kterém bude aplikace pracovat. Nové jazykové nastavení se projeví až při novém spuštění aplikace. Základním jazykem aplikace je čeština. 7

12 Nastavení Záložka Barvy Obrázek 5 - Záložka Barvy Zde lze nastavit barvy aplikace. Je možné definovat barvu pro Text prvku s kurzorem a pro pozadí prvku s kurzorem. Základní nastavení se nastaví po kliknutí na tlačítko Původní.

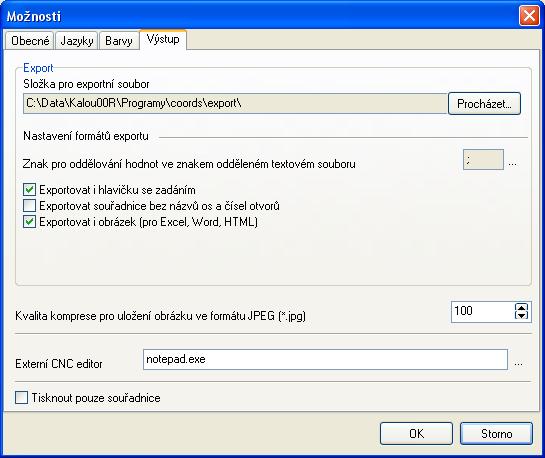

13 Nastavení Záložka Výstup Obrázek 6 - Záložka Výstup Na této záložce lze nastavit následující možnosti: Složka pro exportní soubor lze přednastavit cílovou složku, do které se budou ukládat exportované soubory. Při definici jména souboru pro export budete automaticky nasměrováni do této složky. Znak pro oddělování hodnot ve znakem odděleném textovém souboru zde lze nastavit oddělovací znak, kterým se budou oddělovat hodnoty ve znakem odděleném textovém souboru (.csv). Základní znak je ; (středník). Exportovat hlavičku i se zadáním - po zaškrtnutí tohoto okénka se do exportovaného souboru zahrne i hlavička (pole Zakázka, Autor, Výkres) a zadání (pole počet ovorů, druh otvorů atd.). Základní nastavení je zaškrtnuto. Exportovat souřadnice bez čísel názvů os a čísel otvorů - po zaškrtnutí tohoto okénka se budou exportovat pouze hodnoty jednotlivých souřadnic. Je to vhodné pro případný import do různých CAD/CAM aplikací apod. Základní nastavení je nezaškrtnuto. Exportovat i obrázek (pro Excel, Word, HTML) - po zaškrtnutí tohoto okénka se do 9

14 Nastavení exportovaných souborů pro formát MS Excel, MS Word a HTML přidá i výsledný obrázek. Základní nastavení je zaškrtnuto. Kvalita komprese pro uložení obrázku ve formátu JPEG (.jpg) - zde se nastavuje hodnota kvality komprese u JPEG souborů. Čím vyšší číslo, tím je obrázek kvalitnější. Základní hodnota je 100 (maximum). Externí CNC editor - zde lze nastavit cestu k aplikaci externího editoru, ve kterém se po vygenerování CNC programu může tento program ihned automaticky otevřít. Tisknout pouze souřadnice - po zaškrtnutí tohoto okénka se budou tisknout pouze souřadnice bez výsledného obrázku.

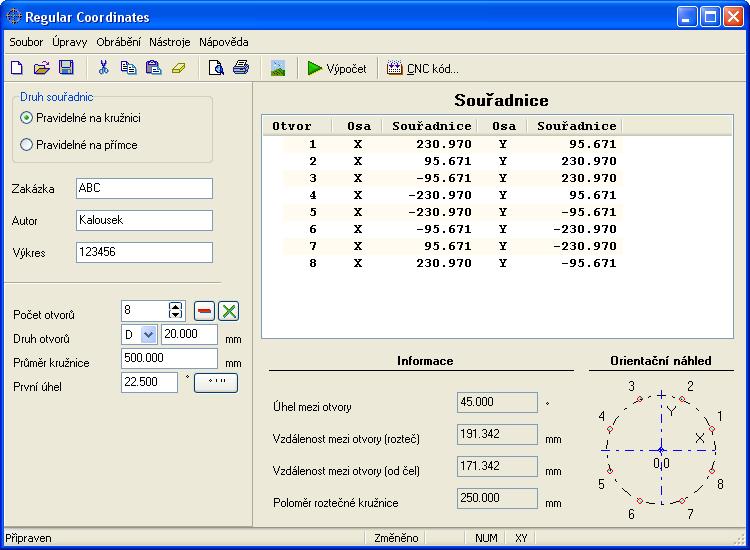

15 Pravidelné otvory na kružnici 5. Pravidelné otvory na kružnici Pravidelné otvory na kružnici je možné vypočítat po přepnutí se na položku Pravidelné na kružnici ve Vstupní části v oblasti Druh souřadnic. Obrázek 7 - Pravidelné otvory na kružnici Poté lze vyplnit pole Zakázka, Autor a Výkres ve společné Vstupní části a následně tyto pole: Počet otvorů - zde se určí počet potřebných otvorů. Po klinutí na tlačítko Vyjmout ( ) ze zobrazí nové okno, ve kterém lze z určených otvorů některý vynechat. Po kliknutí na tlačítko Obnovit ( ) se definovaný výběr vynechaných otvorů zruší. Obrázek 8 Výběr otvorů 11

16 Pravidelné otvory na kružnici Druh otvorů - určuje typ otvoru a jeho průměr. Z typů otvorů lze vybrat: D = obecný otvor M = závit H = přesný otvor Průměr kružnice - zadává se průměr roztečné kružnice, na které mají být otvory umístěny. První úhel - určuje úhel prvního otvoru. Po kliknutí na tlačítko lze zadat velikost úhlu ve stupních minutách a vteřinách. Poté se zadaný úhel automaticky přepočítá na desetinný formát. Obrázek 9 Zadání stupňů, minut a vteřin Po vyplnění těchto údajů se použije příkaz Výpočet (menu Soubor nebo klávesová zkratka F9) a provede se výpočet souřadnic, které se následně zobrazí ve Výstupní části. Obrázek 10 - Vypočítané souřadnice V části Orientační náhled se zobrazí orientační rozložení otvorů. Zároveň se vytvoří obrázek, který zobrazuje rozmístění otvorů na definované kružnici. Obrázek lze zobrazit příkazem Obrázek... (menu Nástroje nebo klávesová zkratka F12). Příklad zobrazení a práce s tímto příkazem je popsán v kapitole 7. V části Informace se zobrazí doplňkové informace jako je Úhel mezi otvory, Vzdálenost mezi otvory (rozteč od středů otvorů a vzdálenost od okrajů - čel otvorů) a Poloměr roztečné kružnice. Vysvětlení jednotlivých doplňkových informací zobrazuje obrázek 11.

17 Pravidelné otvory na kružnici Obrázek 11 - Popis doplňkových informací Po dokončení výpočtu lze souřadnice příkazem Tisk... (menu Soubor nebo klávesová zkratka Ctrl+P) vytisknout. Před tiskem je možné si výsledný tisk nejdříve prohlédnout, a to příkazem Náhled (menu Soubor). Výsledné souřadnice je možné také příkazem Export... (menu Soubor nebo klávesová zkratka Ctrl+E) vyexportovat do pěti dalších souborových formátů. Více o exportu se dozvíte v kapitole 8. Poslední možností je vytvoření CNC programu pro vrtání či závitování vytvořených otvorů. Tvorba CNC programu se provádí příkazem CNC kód... (menu Obrábění nebo klávesová zkratka Ctrl+F9). Podrobný popis vytvoření CNC programu obsahuje kapitola 9. 13

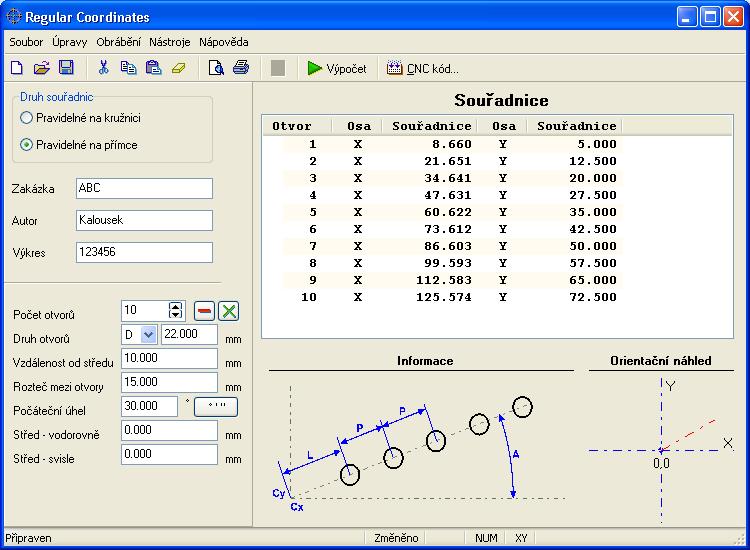

18 Pravidelné otvory na přímce 6. Pravidelné otvory na přímce Pravidelné otvory na přímce je možné vypočítat po přepnutí se na položku Pravidelné na přímce ve Vstupní části v oblasti Druh souřadnic. Obrázek 12 - Pravidelné otvory na přímce Poté lze vyplnit pole Zakázka, Autor a Výkres ve společné Vstupní části a následně tyto pole: Počet otvorů - zde se určí počet potřebných otvorů. Po klinutí na tlačítko Vyjmout ( ) ze zobrazí nové okno, ve kterém lze z určených otvorů některý vynechat. Po kliknutí na tlačítko Obnovit ( ) se definovaný výběr vynechaných otvorů zruší. Obrázek 13 - Vyběr otvorů

19 Pravidelné otvory na přímce Druh otvorů - určuje typ otvoru a jeho průměr. Z typů otvorů lze vybrat: D = obecný otvor M = závit H = přesný otvor Vzdálenost od středu - zadává se vzdálenost prvního otvoru od středu vrtání. Na informativním obrázku v části Informace představuje tuto vzdálenost kóta L. Rozteč mezi otvory - zadává se vzdálenost (rozteč) mezi jednotlivými otvory. Na informativním obrázku v části Informace představuje tuto vzdálenost kóta P. Počáteční úhel - určuje úhel přímky, na které jsou rozmístěny otvory. Po kliknutí na tlačítko lze zadat velikost úhlu ve stupních minutách a vteřinách. Poté se zadaný úhel automaticky přepočítá na desetinný formát. Na informativním obrázku v části Informace představuje tento úhel kóta A. Obrázek 14 Zadání stupňů, minut a vteřin Střed - vodorovně - zadává se souřadnice středu vrtání ve vodorovné ose (zpravidla X) odkud se bude počítat vzdálenost od středu na první vrtaný otvor. Na informativním obrázku v části Informace představuje tuto pozici označení Cx. Střed - svisle - zadává se souřadnice středu vrtání ve svislé ose (zpravidla Y) odkud se bude počítat vzdálenost od středu na první vrtaný otvor. Na informativním obrázku v části Informace představuje tuto pozici označení Cy. Po vyplnění těchto údajů se použije příkaz Výpočet (menu Soubor nebo klávesová zkratka F9) a provede se výpočet souřadnic, které se následně zobrazí ve Výstupní části. Obrázek 15 - Vypočítané souřadnice V části Orientační náhled se zobrazí směr přímky otvorů. 15

20 Pravidelné otvory na přímce Po dokončení výpočtu lze souřadnice příkazem Tisk... (menu Soubor nebo klávesová zkratka Ctrl+P) vytisknout. Před tiskem je možné si výsledný tisk nejdříve prohlédnout, a to příkazem Náhled (menu Soubor). Výsledné souřadnice je možné také příkazem Export... (menu Soubor nebo klávesová zkratka Ctrl+E) vyexportovat do pěti dalších souborových formátů. Více o exportu se dozvíte v kapitole 8. Poslední možností je vytvoření CNC programu pro vrtání či závitování vytvořených otvorů. Tvorba CNC programu se provádí příkazem CNC kód... (menu Obrábění nebo klávesová zkratka Ctrl+F9). Podrobný popis vytvoření CNC programu obsahuje kapitola 9.

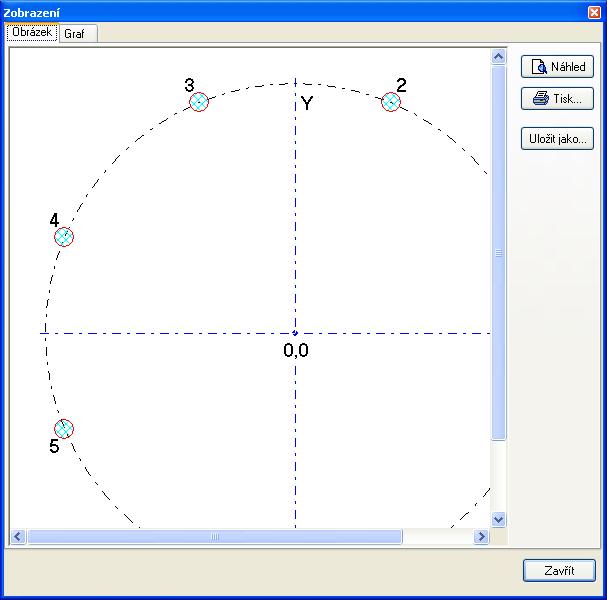

21 Obrázek 7. Obrázek Obrázek se zobrazí po zvolení příkazu Obrázek... (menu Nástroje nebo klávesová zkratka F12). Okno se skládá ze dvou záložek: Obrázek a Graf. Zobrazení je dostupné tehdy, pokud jsou pro otvory na kružnici vygenerovány nějaké souřadnice. Pro otvory na přímce se obrázek nevytváří. Záložka Obrázek Obrázek se zobrazuje v reálných proporcionálních rozměrech, bohužel bez umístění ručně změněných otvorů. Obrázek 16 - Zobrazení obrázku S obrázkem je možné provádět následující operace: Náhled - zobrazí obrázek před tiskem 17

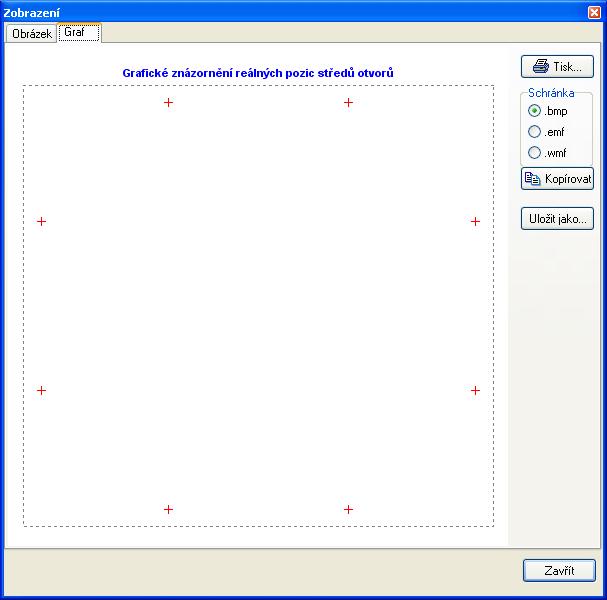

22 Obrázek Tisk... - tisk obrázku na tiskárně Uložit jako... - umožňuje obrázek uložit ve formátu.bmp,.jpg,.wmf, a.emf Záložka Graf V grafu se zobrazují pouze středové body reálných otvorů, včetně umístění ručně změněných otvorů. Obrázek 17 - Zobrazení grafu S grafem je možné provádět následující operace: Tisk... - tisk obrázku na tiskárně Schránka (Kopírovat) - zkopíruje obrázek do schránky Windows ve zvoleném formátu.bmp,.wmf a.emf Uložit jako... - umožňuje obrázek uložit ve formátu.bmp,.wmf, a.emf

23 Obrázek 8. Export Po vygenerování souřadnice se příkazem Export... (menu Soubor nebo klávesová zkratka Ctrl+E) zobrazí úvodní okno pro export výsledných souřadnic: Obrázek 18 - Úvodní okno pro export souřadnic V tomto okně se v Druhu exportu zvolí typ výsledného souboru. Souřadnice lze exportovat do pěti souborových formátů: Prostý text (.txt) Znakem oddělený text (.csv) Tabulka MS Excel (.xls) Dokument MS Word (.doc) HTML dokument (.htm) Po kliknutí na tlačítko Další se zobrazí nové okno, ve kterém se po kliknutí na tlačítko zvolí jméno a místo uložení exportovaného souboru. Obrázek 19 - Dokončení exportu souřadnic Pro dokončení exportu souřadnic se klikne na tlačítko Dokončit. 19

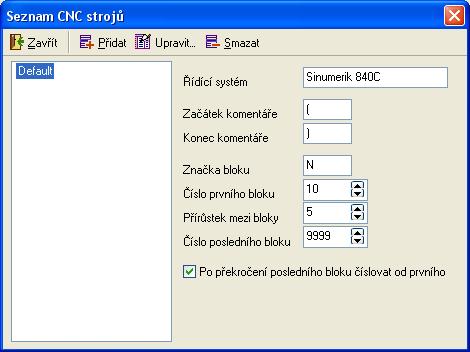

24 Obrábění 9. Obrábění Pomocí příkazů, které jsou v menu Obrábění lze vygenerovat CNC program pro vrtání či závitování vytvořených otvorů. Před tvorbou CNC programu je vhodné si nadefinovat používané CNC stroje a nástroje. Definice CNC stroje CNC stroj se definuje příkazem Stroje... Obrázek 20 - Okno pro definici CNC strojů V okně Seznam CNC strojů lze tlačítkem Přidat vytvořit nový obráběcí stroj. Po určení jeho názvu lze vyplnit jeho základní údaje: Řídící systém název řídícího systému CNC stroje Začátek komentáře znak začátku komentáře Konec komentáře znak konce komentáře (pokud neexistuje, nic se nezadává) Značka bloku znak pro blok (pokud neexistuje, nic se nezadává) Číslo prvního bloku číslo pro první blok Přírůstek mezi bloky určuje krok, ve kterém se budou generovat čísla bloků Číslo posledního bloku maximální číslo, které je možné pro blok definovat Při zaškrtnutí okénka Po překročení posledního bloku číslovat od prvního se budou případné bloky, které překročí maximální číslo bloku definované v poli Číslo posledního bloku číslovat opět od čísla prvního určeného v poli Číslo prvního bloku. Pokud toto okénko zaškrtnuté nebude, budou bloky, které překročí maximum číslovány opakovaně maximální hodnotou bloku.

25 Obrábění Tlačítko Tlačítko Tlačítkem Upravit... slouží k úpravě označeného stroje. Smazat slouží k odstranění označeného stroje. Zavřít se uzavře toto okno. Definice nástroje Nástroj se definuje příkazem Nátroje... Obrázek 21 - Okno pro definici nástrojů V okně Seznam nástrojů lze tlačítkem Přidat vytvořit nový nástroj. Po určení jeho názvu lze vyplnit jeho základní údaje: Průměr nástroje průměr nástroje Pozice v zásobníku číslo umístění v zásobníku nástrojů obráběcího stroje Tabulka posunutí tabulka posunutí nástroje Řezná rychlost velikost řezné rychlosti pro obrábění tímto nástrojem Posuv/ot. či Stoupání velikost otáčkového posuvu pro vrták či velikost stoupání pro závitník Tlačítko Tlačítko Tlačítkem Upravit... slouží k úpravě označeného nástroje. Smazat slouží k odstranění označeného nástroje. Zavřít se uzavře toto okno. 21

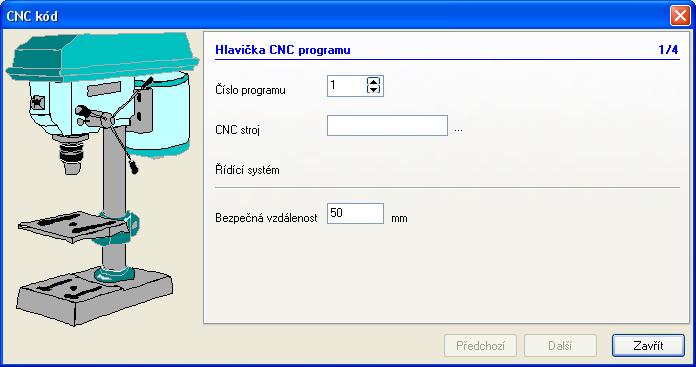

26 Obrábění Definice CNC programu CNC program se definuje příkazem CNC kód... (klávesová zkratka Ctrl+F9). Po zvolení tohoto příkazu se zobrazí dialogové okno, kde lze nastavit různé vlastnosti potřebné pro vygenerování CNC programu. Na první záložce Hlavička CNC programu se v poli Číslo programu zvolí číslo CNC programu, v poli CNC stroj lze tlačítkem... vybrat určitý obráběcí stroj, nadefinovaný příkazem Stroje. V poli Bezpečná vzdálenost se určí velikost bezpečné vzdálenosti pro výměnu nástroje či výjezd. Obrázek 22 - Úvod pro vytvoření CNC programu Na druhé záložce Vrtání se, pokud je okénko Používat vrtání označené, bude v CNC programu generovat vrtání otvorů. V poli Nástroj lze tlačítkem... vybrat určitý nástroj. Nástroj se definuje příkazem Nástroje. Po výběru nástroje se do ostatních polí doplní patřičné údaje: Průměr Pozice v zásobníku Tabulka posunutí Řezná rychlost Posuv na otáčku Jednotlivé údaje lze zapsat i dodatečně. Dále se definují údaje o vrtacím cyklu: Druh odběru třísky způsob odběru třísky (S lámáním nebo Vyplachováním) Nájezd nad otvor výška nájezdu rychloposuvem nad vrtaný otvor Hloubka vrtání cílová hloubka vrtání

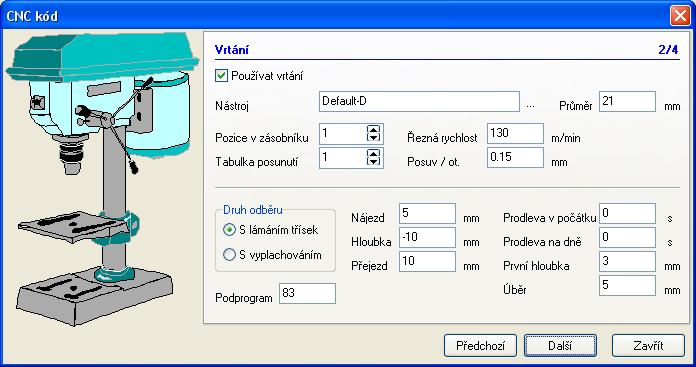

27 Obrábění Přejezd nad otvory výška přejezdu rychloposuvem nad vrtanými otvory Prodleva v počátku prodleva v sekundách na začátku vrtání Prodleva na dně prodleva v sekundách v cílové hloubce vrtaného otvoru První hloubka velikost první hloubky vrtání Úběr hloubka kroku pro vrtání otvoru než dojde k odlomení třísky či výplachu Číslo podprogramu číslo podprogramu strojního cyklu Obrázek 23 - Definice vrtacího cyklu Na třetí záložce Závitování se, pokud je okénko Používat závitování označené, bude v CNC programu generovat závitování otvorů. V poli Nástroj lze tlačítkem... vybrat určitý nástroj. Nástroj se definuje příkazem Nástroje. Po výběru nástroje se do ostatních polí doplní patřičné údaje: Průměr Pozice v zásobníku Tabulka posunutí Řezná rychlost Stoupání Jednotlivé údaje lze zapsat i dodatečně. Dále se definují údaje o závitovacím cyklu: Druh řezání závitu druh závitování (Bez snímače, Se snímačem, Bez pouzdra) Nájezd nad otvor výška nájezdu rychloposuvem nad závitovaný otvor Hloubka závitování cílová hloubka závitování Přejezd nad otvory výška přejezdu rychloposuvem nad závitovanými otvory Prodleva na dně prodleva v sekundách v cílové hloubce závitovaného otvoru Zpětný směr ot. směr otáčení vřetena při výjezdu z otvoru Směr otáčení po cyklu směr otáčení vřetena po ukončení závitovacího cyklu Číslo podprogramu číslo podprogramu strojního cyklu 23

28 Obrábění Obrázek 24 - Definice závitovacího cyklu Na čtvrté a poslední záložce Generovat CNC program se tlačítkem Uložit... zvolí umístění a název generovaného souboru s CNC programem a kliknutím na tlačítko Dokončit se spustí generování CNC programu. Generování se provádí na základě šablony (postprocesoru), která je umístěna ve složce outputs. Šablona je pojmenovaná názvem stroje, který musí odpovídat pojmenování CNC stroje definovaného v Seznamu CNC strojů příkaz Stroje. Šablona obsahuje kód CNC programu a proměnné, místo kterých se ve výsledném CNC programu doplní vypočítané hodnoty. Seznam proměnných Proměnné se používají v šabloně pro generování CNC programu (postprocesoru). Představují část kódu CNC programu, která se nahradí podle vypočítaných či přednastavených hodnot. Lze použít následující proměnné: [PRGNUM] číslo CNC programu [HOLESNUM] počet otvorů [HOLETYPE] druh otvoru [DIAMETER] průměr roztečné kružnice [ORDER] zakázka [DRAWING] číslo výkresu [MACHINE] název obráběcího CNC stroje [SYSTEM] druh řídícího systému [AUTHOR] <date> <CB> <CE> jméno autora CNC programu datum vytvoření CNC programu znak začátku komentáře znak konce komentáře

29 Obrábění <BN> <A1> <A2> <A3> <PLANE> <SDIST> [DRILLTOOL] [DTOOLPOS] [DOFFSET] [DSPEED] [DFEED] [DBDWELL] [DFDEPTH] [DREFER] [DDEPTH] [DEDWELL] [DAMOUNT] [DRETRACT] [DTYPE] [DRILLSPRG] [TAPTOOL] [TTOOLPOS] [TOFFSET] [TSPEED] [TFEED] [TREFER] [TDEPTH] [TEDWELL] [TTYPE] [TRETDIR] [TAFTDIR] [TPITCH] [TRETRACT] [TAPSPRG] znak CNC bloku znak první osy znak druhé osy znak třetí osy rovina obrábění bezpečná vzdálenost nástroj pro vrtání pozice vrtacího nástroje v zásobníku tabulka posunutí vrtacího nástroje otáčky vrtacího nástroje posuv vrtacího nástroje prodleva v počátku vrtání první hloubka hlubokého vrtání nájezd (referenční rovina vrtání) hloubka vrtání prodleva na dně vrtání úběr vrtání přejezd na další otvor u vrtání druh odběru třídek vrtání podprogram vrtacího cyklu nástroj pro závitování pozice závitovácího nástroje v zásobníku tabulka posunutí závitovacího nástroje otáčky závitovacího nástroje posuv závitovacího nástroje nájezd (referenční rovina závitování) hloubka závitování prodleva na dně závitování druh řezání závitu směr zpětného zatažení v závitovacím cyklu směr otáčení po závitovacím cyklu stoupání závitu přejezd na další otvor u závitování podprogram závitovacího cyklu 25
