01/2013. E-Manager SW Návod k obsluze. Před uvedením do provozu si jej pečlivě přečtěte! Návod k obsluze uschovejte! Art.

Transkript

1 0/203 E-Manager SW 9.62 Art.: cs Návod k obsluze Před uvedením do provozu si jej pečlivě přečtěte! Návod k obsluze uschovejte!

2

3 - Překlad původního návodu k obsluze - Identifikace stroje Při převzetí stroje vyplňte příslušné údaje do následujícího seznamu: Sériové číslo:... Typ stroje:... Rok výroby:... První uvedení do provozu:... Příslušenství: Datum vydání návodu k obsluze: 0/203 Poslední změna: E-Manager 9.62 cs Adresa prodejce: Jméno:... Ulice:... Obec:... Tel.:... Zák. č.: Prodejce:... Adresa spol. HORSCH: HORSCH Maschinen GmbH 9242 Schwandorf, Sitzenhof 9240 Schwandorf, Postfach 038 Tel.: +49 (0) 943 / Fax: +49 (0) 943 / info@horsch.com Zák. č.: HORSCH:...

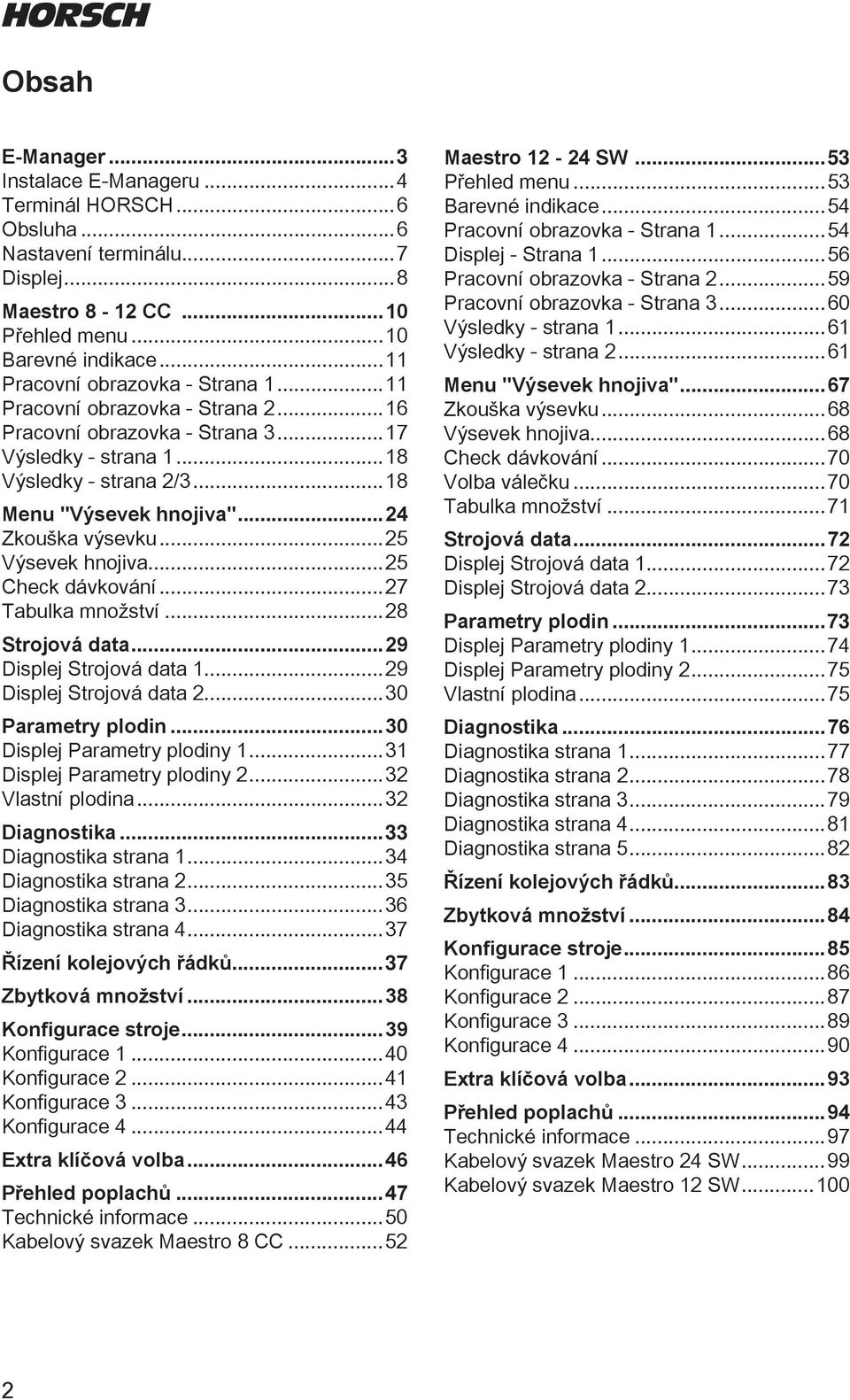

4 Obsah E-Manager...3 Instalace E-Manageru...4 Terminál HORSCH...6 Obsluha...6 Nastavení terminálu...7 Displej...8 Maestro 8-2 CC...0 Přehled menu...0 Barevné indikace... Pracovní obrazovka - Strana... Pracovní obrazovka - Strana Pracovní obrazovka - Strana Výsledky - strana...8 Výsledky - strana 2/3...8 Menu "Výsevek hnojiva"...24 Zkouška výsevku...25 Výsevek hnojiva...25 Check dávkování...27 Tabulka množství...28 Strojová data...29 Displej Strojová data...29 Displej Strojová data Parametry plodin...30 Displej Parametry plodiny...3 Displej Parametry plodiny Vlastní plodina...32 Diagnostika...33 Diagnostika strana...34 Diagnostika strana Diagnostika strana Diagnostika strana Řízení kolejových řádků...37 Zbytková množství...38 Konfigurace stroje...39 Konfigurace...40 Konfigurace Konfigurace Konfigurace Extra klíčová volba...46 Přehled poplachů...47 Technické informace...50 Kabelový svazek Maestro 8 CC...52 Maestro 2-24 SW...53 Přehled menu...53 Barevné indikace...54 Pracovní obrazovka - Strana...54 Displej - Strana...56 Pracovní obrazovka - Strana Pracovní obrazovka - Strana Výsledky - strana...6 Výsledky - strana Menu "Výsevek hnojiva"...67 Zkouška výsevku...68 Výsevek hnojiva...68 Check dávkování...70 Volba válečku...70 Tabulka množství...7 Strojová data...72 Displej Strojová data...72 Displej Strojová data Parametry plodin...73 Displej Parametry plodiny...74 Displej Parametry plodiny Vlastní plodina...75 Diagnostika...76 Diagnostika strana...77 Diagnostika strana Diagnostika strana Diagnostika strana Diagnostika strana Řízení kolejových řádků...83 Zbytková množství...84 Konfigurace stroje...85 Konfigurace...86 Konfigurace Konfigurace Konfigurace Extra klíčová volba...93 Přehled poplachů...94 Technické informace...97 Kabelový svazek Maestro 24 SW...99 Kabelový svazek Maestro 2 SW

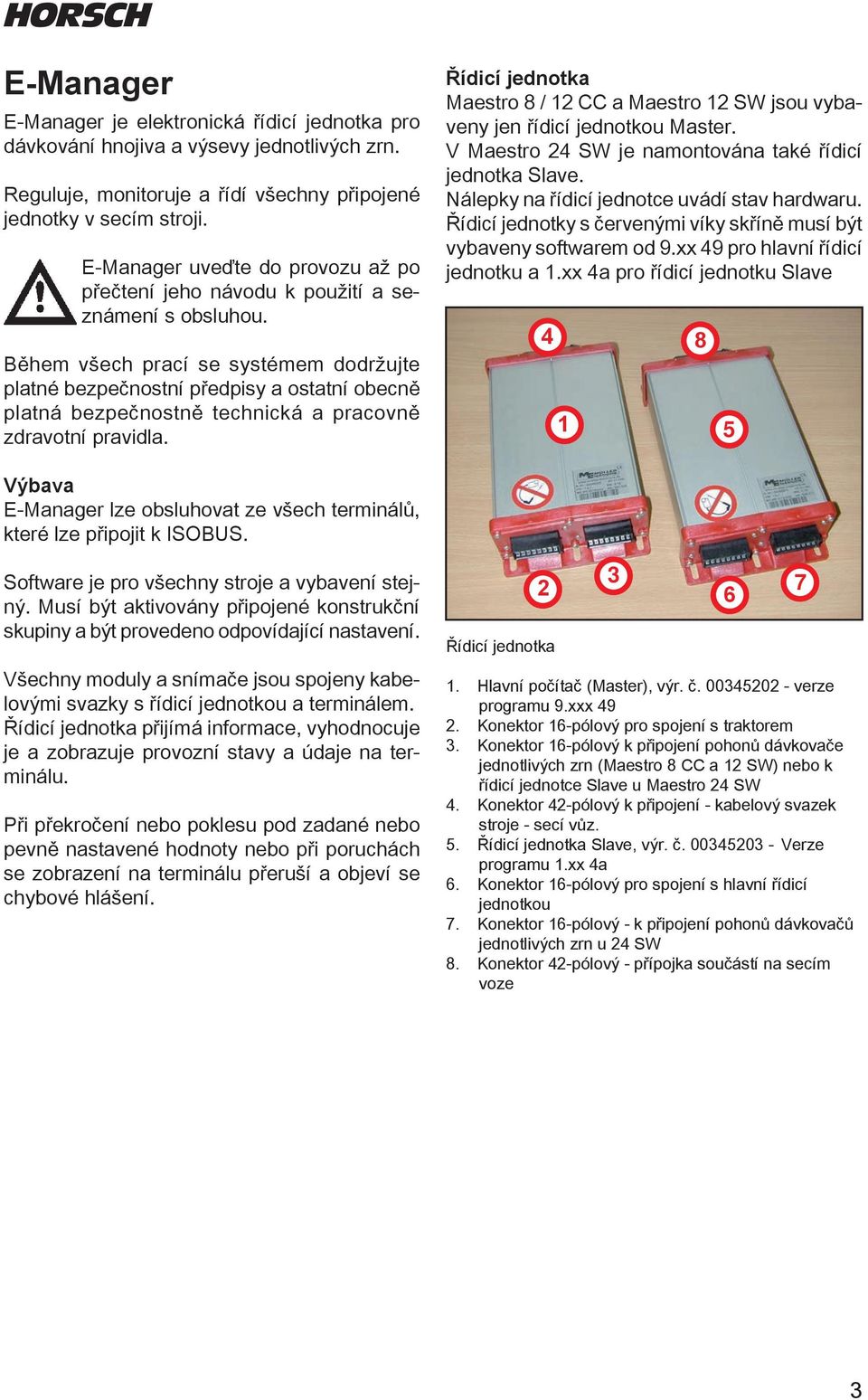

5 E-Manager E-Manager je elektronická řídicí jednotka pro dávkování hnojiva a výsevy jednotlivých zrn. Reguluje, monitoruje a řídí všechny připojené jednotky v secím stroji. E-Manager uveďte do provozu až po přečtení jeho návodu k použití a seznámení s obsluhou. Během všech prací se systémem dodržujte platné bezpečnostní předpisy a ostatní obecně platná bezpečnostně technická a pracovně zdravotní pravidla. Řídicí jednotka Maestro 8 / 2 CC a Maestro 2 SW jsou vybaveny jen řídicí jednotkou Master. V Maestro 24 SW je namontována také řídicí jednotka Slave. Nálepky na řídicí jednotce uvádí stav hardwaru. Řídicí jednotky s červenými víky skříně musí být vybaveny softwarem od 9.xx 49 pro hlavní řídicí jednotku a.xx 4a pro řídicí jednotku Slave Výbava E-Manager lze obsluhovat ze všech terminálů, které lze připojit k ISOBUS. Software je pro všechny stroje a vybavení stejný. Musí být aktivovány připojené konstrukční skupiny a být provedeno odpovídající nastavení. Všechny moduly a snímače jsou spojeny kabelovými svazky s řídicí jednotkou a terminálem. Řídicí jednotka přijímá informace, vyhodnocuje je a zobrazuje provozní stavy a údaje na terminálu. Při překročení nebo poklesu pod zadané nebo pevně nastavené hodnoty nebo při poruchách se zobrazení na terminálu přeruší a objeví se chybové hlášení. Řídicí jednotka Hlavní počítač (Master), výr. č verze programu 9.xxx Konektor 6-pólový pro spojení s traktorem 3. Konektor 6-pólový k připojení pohonů dávkovače jednotlivých zrn (Maestro 8 CC a 2 SW) nebo k řídicí jednotce Slave u Maestro 24 SW 4. Konektor 42-pólový k připojení - kabelový svazek stroje - secí vůz. 5. Řídicí jednotka Slave, výr. č Verze programu.xx 4a 6. Konektor 6-pólový pro spojení s hlavní řídicí jednotkou 7. Konektor 6-pólový - k připojení pohonů dávkovačů jednotlivých zrn u 24 SW 8. Konektor 42-pólový - přípojka součástí na secím voze 7 3

6 Motory dávkovačů jednotlivých zrn pro každou individuální řádku jsou navíc vybaveny vlastním softwarem. Příslušná řídicí jednotka je v motoru dávkovače. Údržba Systém nevyžaduje v podstatě žádnou údržbu. Jenom při mytí stroje se musí dávat pozor na řídicí jednotku a na kabelové spoje. Řídicí jednotky, konektory a všechny ostatní elektrické součásti a dávkovače se nesmí čistit vysokotlakými zařízeními ani přímým proudem vody. Instalace E-Manageru Při výbavě ISOBUS v traktoru může být stroj připojen přímo na konektor ISOBUS. U všech ostatních traktorů musí být při první instalaci namontována základní výbava. Instalace u traktorů s vybavením ISOBUS Pokud má traktor vybavení ISOBUS, lze stroj řídit z terminálu traktoru nebo z některého přídavného terminálu. U 24-řádkového stroje musí být kabel pro přídavné napájení připojen přímo na baterii traktoru. Řízení z terminálu traktoru Připojte spojovací kabel stroje do zásuvky ISOBUS na traktoru a zapněte terminál. Při zapnutí se automaticky načtou obrazovky pro obsluhu a stroj lze řídit pomocí terminálu traktoru. Řízení z přídavného terminálu Připojte spojovací kabel stroje do zásuvky ISOBUS na traktoru. Terminál připevněte na vhodné místo v kabině. Výhled na cestu nesmí být omezen. Zapojte terminál dodaným kabelem do kabinové zásuvky ISOBUS. Po zapnutí se automaticky načtou obrazovky pro obsluhu a stroj lze řídit z terminálu. 4

7 Instalace u traktorů bez vybavení ISOBUS U všech traktorů bez vybavení ISOBUS se při první instalaci musí do traktoru zabudovat základní výbava. Kabely základní výbavy a (u 24-řádkového stroje kabel pro přídavné napájení motorů) musí být připojeny přímo na baterii traktoru. Kabely se v žádném případě nesmí připojit na jiné zástrčky v kabině. Terminál nesmí omezit výhled řidiče směrem na silnici. Kabely se nesmí nikde dřít a izolace se nesmí poškodit. Montáž Držák terminálu namontujte na vhodném místě v zorném poli a ovládacím dosahu řidiče. Silný kabel instalujte k baterii, a příp. jej prodlužte. Oba držáky pojistek pevně a trvale spojte s kabelem. Oba červené kabely pevně spojte s kladným pólem baterie a oba černé kabely se záporným pólem baterie. Zásuvku ISOBUS připevněte na záď traktoru. Dbejte na dobrý přístup a prostor pro pohyb hydrauliky zvedání. Držák terminálu připevněte vzadu na terminál a spojovací kabel zapojte dole do terminálu. Přípojky na akumulátoru musí mít dobrý kontakt. Chyby při montáži vedou k výpadkům napětí a k nedefinovatelným chybovým hlášením a výpadkům. Základní výbava ISOBUS 5

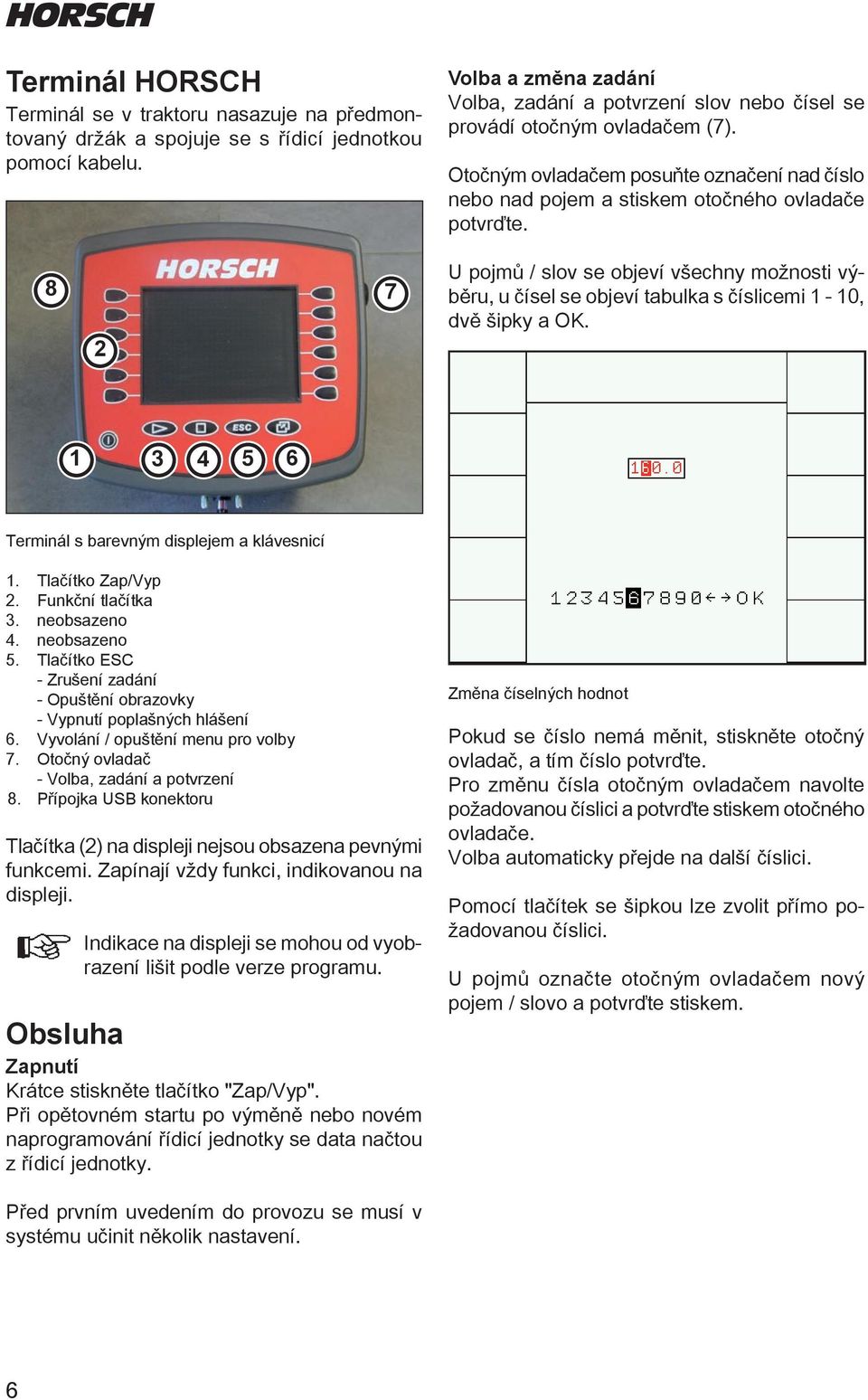

8 Terminál HORSCH Terminál se v traktoru nasazuje na předmontovaný držák a spojuje se s řídicí jednotkou pomocí kabelu. Volba a změna zadání Volba, zadání a potvrzení slov nebo čísel se provádí otočným ovladačem (7). Otočným ovladačem posuňte označení nad číslo nebo nad pojem a stiskem otočného ovladače potvrďte U pojmů / slov se objeví všechny možnosti výběru, u čísel se objeví tabulka s číslicemi - 0, dvě šipky a OK Terminál s barevným displejem a klávesnicí. Tlačítko Zap/Vyp 2. Funkční tlačítka 3. neobsazeno 4. neobsazeno 5. Tlačítko ESC - Zrušení zadání - Opuštění obrazovky - Vypnutí poplašných hlášení 6. Vyvolání / opuštění menu pro volby 7. Otočný ovladač - Volba, zadání a potvrzení 8. Přípojka USB konektoru Tlačítka (2) na displeji nejsou obsazena pevnými funkcemi. Zapínají vždy funkci, indikovanou na displeji. Indikace na displeji se mohou od vyobrazení lišit podle verze programu. Obsluha Zapnutí Krátce stiskněte tlačítko "Zap/Vyp". Při opětovném startu po výměně nebo novém naprogramování řídicí jednotky se data načtou z řídicí jednotky. Změna číselných hodnot Pokud se číslo nemá měnit, stiskněte otočný ovladač, a tím číslo potvrďte. Pro změnu čísla otočným ovladačem navolte požadovanou číslici a potvrďte stiskem otočného ovladače. Volba automaticky přejde na další číslici. Pomocí tlačítek se šipkou lze zvolit přímo požadovanou číslici. U pojmů označte otočným ovladačem nový pojem / slovo a potvrďte stiskem. Před prvním uvedením do provozu se musí v systému učinit několik nastavení. 6

9 Nastavení terminálu Nastavení terminálu se provádí v položce menu "Servis": Jas (displej) Hlasitost (poplach) Datum / čas Volba jazyka Jednotky míry Osvětlení klávesnice Otočným ovladačem umístěte označení a potvrďte. Otočným ovladačem změňte hodnotu nebo např. zvolte jazyk země a opět potvrďte. K tomu tlačítkem (6) vyvolejte menu pro volby. např. volba jazyka Otočným ovladačem označte "Servis" a potvrďte. Nastavení jako jas, kontrast a osvětlení klávesnice přizpůsobte světelným poměrům a svému osobnímu vnímání. Hlasitost nastavte co nejvyšší. Poplašná hlášení by ve vašem traktoru měla být slyšet i v podmínkách pracovního nasazení. Otočným ovladačem označte "Nastavení terminálu" a potvrďte. 7

10 Po ukončení nastavování je nutné terminál znovu vypnout a zapnout. Podle změn, např. u jazyka nebo jednotek míry, si terminál musí nový jazyk nebo nové jednotky míry nejprve načíst z řídicí jednotky stroje. Momentálně jsou k dispozici tyto jazyky: němčina de angličtina en francouzština fr dánština da polština pl čeština cs rumunština ro španělština es švédština sv maďarština hu srbština sr ruština ru estonština et litevština lt lotyštin lv bulharština bg chorvatština hr finština fi italština it Nastavení a aktivace pro funkce GPS, jako např. Task Manager Trac Leader II Section Controll atd. jsou popsány v samostatném návodu. Displej Displej je rozdělen na několik oblastí. V závislosti na stavu softwaru, výbavě a uvolněných funkcích mohou být indikace adekvátně rozdílné Grafické znaky vlevo a vpravo na displeji indikují funkci vedle umístěných spínačů. 2. Hlavní displej: Zde jsou indikovány funkce stroje, zadávají se data a řidiči jsou indikována data a informace, nutné pro výsev atd. Při poruše, významně ovlivňující výsev nebo kvalitu osiva, se na displeji zobrazí poplašné hlášení. 6 Poplašné hlášení 8

11 3. Informační řádka: Řidič je informován v závislosti na provozím stavu a nastavení. Při odchylkách se zobrazí odpovídající výstražná hlášení. Tato výstražná hlášení nevyžadují přímé jednání a potvrzení. Měla by být ale respektována, aby nebyla negativně ovlivněna kvalita výsevu. 6. Tímto tlačítkem lze funkci nebo program v záhlavní řádce zobrazit na hlavním displeji. Informační řádka Výstražné hlášení 4. Je-li uvolněno více funkcí nebo je aktivních více programů, např. Task Manager, Track Leader atd., je možné je zde přepínat a mohou být indikovány v záhlavní řádce (5). Doplňková funkce je např. Field-Nav Přídavná funkce 5. V záhlavní řádce je indikována vybraná dodatečná funkce. Pokud bylo v menu "Konfigurace stroje" u Indikace záhlavní řádky zvoleno "ano", bude znovu indikována informační řádka. Indikace v záhlavní řádce zůstává zachována při listování ve všech menu. 9

12 Maschine Zeichnung Entw. Datum Maschine sep 08 ed Maschine Zeichnung Zeichnung Entw. Datum sep 08 ed Entw. Datum Entw. Datum D Maestro 8-2 CC Přehled menu Nastavení kolejových řádků Diagnostika Diagnostika Výsevek - hnojivo Funkční test dávkovače a počítadla zrn Měření proudu a počtu otáček Pracovní obrazovky Start Výkonnostní parametry Entw. ed Zbytkové množství v zásobníku 5 s Entw. Parametry plodiny Datum Entw. Datum Entw. Datum sep 08 ed Strojová data Entw. Datum Zeichnung Maschine Výsevek - hnojivo 0

13 Barevné indikace Účelem barevných sloupců a indikací je zprostředkovat obsluze rychlý optický přehled o kvalitě setí. Barevné změny jsou snáze postřehnutelné než číselné hodnoty. Obsluha proto dokáže rychleji zareagovat, nastane-li změna. Pracovní obrazovka - Strana Symboly na displeji indikují funkci tlačítek. Zelený sloupec "Zelené" údaje a hodnoty přitom indikují meze tolerance. Toleranční hodnoty stanovuje obsluha sama v zadávacích obrazovkách. Pro úspěšný výsev by měly být tyto hodnoty dodrženy. Žlutý sloupec Při přiblížení k mezním hodnotám tolerancí se pruh zbarví žlutě. To platí jako výstraha pro obsluhu. Mohlo dojít ke změně polních nebo secích podmínek. Příčinou může být také technická porucha nebo známky znečištění či netěsností. Je v zájmu obsluhy stroje, aby odstranila příčinu výstrahy a vrátila hodnoty opět do "zelené" oblasti. Červený sloupec Červená indikace zpravidla znamená "stop". Vyskytly se poruchy nebo odchylky, které již nejsou pro výsev přijatelné. Příčinu je nutno odstranit. Nedoporučuje se např. vypnout kontrolní systémy, změnit mezní hodnoty nebo indikaci ignorovat. Obrázek menu první pracovní strany Vypínání řádek vlevo. Řádky vypínejte z vnějšku dovnitř. Řádky opět připojujte směrem zevnitř ven. Počet řádek, které se vypínají nebo zapínají stiskem tlačítka, lze zadávat v menu "Konfigurace 2". Na souvrati se všechny řádky opět automaticky zapnou. Pokud je secí vůz vybaven přepínáním na poloviční záběr, tato volba se automaticky zapne, jakmile se vypne polovina řádků. Pomocí tohoto tlačítka lze změnit stranu znamenáku, např. při začátku práce. Zapnutím režimu vzpěry se vypne hydraulická funkce "zvedání". Při aktivaci řídicího přístroje je ovládán hydraulicky pouze znamenák. Stroj zůstane v pracovní poloze. Pracovní signál je hydraulicky blokovaný a funkce kolejové řádky se dále nepřepíná.

14 Ruční spuštění dávkovače. Po stisknutí tlačítka běží dávkovač hnojiva po předem stanovenou dobu, např. pro spuštění v rozích na souvrati. Nesmí být přítomný signál rychlosti, secí funkce musí být zapnuta a stroj spuštěn do pracovní polohy. Poté vyjeďte. Pokud řídicí jednotka během této doby dostane signál rychlosti, převezme řízení. Zde lze přepínat z řádkového zobrazení vynechaných/zdvojených míst na zobrazení odchylky požadovaného a skutečného stavu vysetých zrn. Toto zobrazení se objeví jako standardní, pokud bylo v menu "Konfigurace" u položky "Profi zobrazení" zvoleno "ne". Indikátor vynechaných/ zdvojených míst se poté nezobrazí. Při výsevu se symbol změní na tuto indikaci. Po stisku tlačítka bude mít symbol zelené pozadí Na displeji jsou indikována data dávkování hnojiva - vynášené množství v kg/ha a otáčky pohonu dávkovače. Pravá strana Vypínání řádek vpravo; Řádky vypínejte z vnějšku dovnitř. Řádky opět připojujte směrem zevnitř ven. Zapnutí/vypnutí funkce setí. Při vypnuté secí funkci se na displeji zobrazí STOP. Dále na další stranu.. Středová linie odpovídá požadované stanovené hodnotě např zrn/ha. Modré sloupce indikují skutečné hodnoty vysetých zrn v jednotlivých řádcích. 2. Zde se zobrazuje průměrná hodnota v TZ (tisících zrn) na hektar (ha) všech dávkovačů. 3. Variační koeficient z průměru momentálního výsevu všech řádek se zobrazí zde. Hodnoty by měly být co nejnižší - pod cca 30 %, jsou možné až do 5%. Celá oblast odpovídá zadání např. 40%. Při dosažení 75% (nastavitelná hodnota) se proužek zbarví žlutě a při překročení této hodnoty červeně. 4. Zde jsou zobrazeny min. a max. hodnoty řádek s největšími odchylkami. Při příliš velkých odchylkách jednotlivých řádek by měly být tyto dávkovače zkontrolovány. Symbol má během indikace zelené pozadí. Pokud se přepnutí neprovede ručně, indikace se po 30 sekundách přepne automaticky. 2

15 8. Otočným ovladačem lze nastavit sloupec nad řádku. Dvojitým kliknutím na otočný ovladač se zobrazí dílčí vyhodnocení řádky Střed sloupce představuje správný výsev. Odchylky pro zdvojená místa jsou indikovány v horní části sloupce a vynechaná místa v dolní části. Přípustná odchylka (%) se pro obě části zadává do menu "Strojová data - parametry plodiny". V grafickém zobrazení odpovídá výška sloupce přípustné odchylce. Odchylky v rozmezí tolerance jsou znázorněny zeleným sloupcem. Při odchylkách přesahujících mez tolerance se příslušná polovina sloupce zbarví červeně. 9. Řádky, 2 a 4 vykazují odchylky ve vynechaných místech a zdvojených místech v mezích tolerance. Odchylky jsou znázorněny zeleně. Displej Maestro CC s 8 řádkami. Indikuje postavení secí lišty. Zelená se šipkou dolů = pracovní poloha. Žlutá se šipkou nahoru = stroj je zvednutý. Secí funkce je vypnutá např. na souvrati. 2. Indikuje aktuální rychlost. 3. Indikuje postavení znamenáku. Při zvednutí na souvrati se indikace změní a ukazuje druhou stranu. 4. Indikace kolejové řádky: zde stopa č. 8 a sepnutá kolejová řádka v pravé polovině stroje, řádka 6, dávkovač řádky je vypnutý. Indikace sloupců této řádky je neaktivní. 0. Řádka 3 ukazuje odchylku ve vynechaných místech, přesahující mez tolerance. Odchylky přesahující mez tolerance se zobrazí červeně.. Řádka 4 indikuje zdvojená místa v mezích tolerance. 2. U řádky 5 je vypnuta kontrola zrn - např. když je vadný nějaký snímač. Sloupec zůstane červený, dokud není opět zapnuta kontrola zrn. 3. V řádku 6 neprobíhá setí kvůli kolejovému řádku. Řádka je neaktivní. 4. U řádky 7 je vypnutý dávkovač a kontrola zrn. V tomto řádku neprobíhá setí. 5. Požadovaná hodnota jednotlivých zrn v tisících zrn/ha 6. Požadovaná hodnota indikace hnojiva v kg/ha. 7. Požadovaná hodnota indikace hnojiva 2 v kg/ha. 3

16 3 2 4 Odchylky až do poloviny přípustných hodnot jsou zobrazeny zeleně. Při odchylkách přesahujících 3/4 hodnoty se proužek zbarví žlutě. Odchylky přesahující přípustnou hodnotu se zobrazí červeně. Číslo vedle proužku indikuje přesnou procentuální hodnotu variačního koeficientu Zde se zobrazí průměrná odchylka od požadované vzdálenosti zrn přes všechny řádky, vztahující se k poslední sekundě (viz obrázek). Abweichungsbetrag vom Sollabstand modrá: Požadovaná vzdálenost zrn červená: Skutečná vzdálenost zrn s odchylkou vcm vůči požadovanému ukládání. 4,8 cm 20,2 cm 0,5 cm 0,9 cm 0,3 cm 2,7 cm,8 cm 5. Řádka 8 indikuje odchylku ve zdvojených místech. Odchylky přesahující mez tolerance se zobrazí červeně. 6. Zde je indikován počet vysetých zrn na hektar. Požadované množství osiva je zobrazeno ve středu proužku. Je-li zrn méně, přesune se zelený proužek doleva. Při přílišném množství zrn naopak doprava. Při odchylkách přesahujících mez tolerance se proužek zbarví červeně. Číslo vedle proužku přímo ukazuje skutečné množství vysetého osiva v TZ/ha. Sekunde 7,4 cm / 6 =,23 cm Přípustná hodnota v cm se zadává v menu "Strojová data - parametry plodiny - u odchylky požadovaných míst v cm". Při odchylkách nad 75% hodnoty se označení zbarví žlutě a při překročení hodnoty červeně. Zároveň se červeně zbarví i řádka (6), v níž se vyskytly odchylky. 7. Zobrazí se variační koeficient pro podélné rozdělení. Hodnota se vypočte z průměru momentálního výsevu všech řádek. Hodnoty by měly být co nejnižší - nižší než cca 30 %. V závislosti na osivu a nastavení lze dosáhnout hodnot až cca 5 %. 4

17 9. Počet vysetých zrn, která byla uložena v mezích tolerance požadované vzdálenosti zrn, uvedený v procentech. 20. Pole pro informace a výstražná hlášení. Informace a pokyny, které se zde objeví, neznamenají poplašná hlášení, je třeba je však respektovat. Pokud byla v menu "Zbytková množství" zadána příslušná zásobní množství, jsou zde indikovány možné výkony setí až do doplnění. Přitom jsou brány v úvahu zásobníky zrna a hnojiva, podle toho, které se vyprázdní jako první. Dílčí vyhodnocení řádek V dílčím vyhodnocení jsou indikovány hodnoty a výkony určité řádky. Otočným ovladačem nastavte označovací sloupec k požadované řádce a stiskem ovladače ho vyberte - zde řádka č Otočným ovladačem posuňte označení nad řádku a potvrďte dvojitým kliknutím na ovladač. Dalším dvojitým kliknutím se vrátíte zpět k normálnímu zobrazení. 2. Indikace zdvojených míst v %. 3. Variační koeficient pro podélné rozdělení v této řádce. Hodnota by měla být nižší než 30 %. Při dobrých podmínkách je možných až 5 %. 4. Indikace vynechaných míst v %. 5. Počet zrn pro tento dávkovač se přepočítává na hektar a je indikován v tisících zrn/ha. 6. Indikace otáček dávkovače jednotlivých zrn této řádky. 7. Indikace příkonu dávkovače této řádky. Hodnota ampérů by měla být nízká a co nejvyrovnanější u všech motorů. Při příkonu nad 4 ampéry po dobu delší než 5 sekund se zobrazí výstražné hlášení. Při hodnotě vyšší než 5 ampérů navíc dávkovač sníží otáčky. 5

18 Pracovní obrazovka - Strana 2 Symboly hydrauliky "Zvedání" a "Režim mokřina". Při zapnuté funkci se indikace zbarví zeleně. Funkce se navíc zobrazí na displeji. Obrázek menu druhé pracovní strany. Indikace otáček dmychadla hnoje. 2. Indikace otáček podtlakového dmychadla a indikace podtlaku v mbar. Zde lze zvolit způsob funkce znamenáků. Výběr je indikován na obou prvních stranách. Oba znamenáky se zvednou nebo spustí se strojem. 2 Dalším stiskem tlačítka odstraníte symbol a indikace se opět podbarví šedě - zvedání je zablokováno - stav pro silniční přepravu. Při používání lze volit mezi režimy Zvednout/ spustit a Režim mokřina. V režimu mokřina se stroj na měkkých půdách může mírně nadzdvihnout. Pracovní signál nebude přerušen a kolejová řádka nebude přepnuta. STOP kolejová řádka: Při zapnuté funkci nebude při změně pracovního signálu, např. občasném zvednutí nebo na souvrati, připočtena další kolejová řádka. Tlačítkem minus kolejové řádky lze aktuální číslo stopy vynulovat. Dále na další stranu. Aktivuje se pouze levý znamenák. Aktivuje se pouze pravý znamenák. Režim střídání: Levý a pravý znamenák se zvedají a spouštějí střídavě. To je režim pro normální setí. U všech sklopných strojů se pomocí tohoto tlačítka přepne hydraulický blok na "Sklápění". Funkce "Zvedání / spouštění" budou blokovány a funkce setí se vypne. 6

19 Pracovní obrazovka - Strana Obrázek menu třetí pracovní strany. Indikace požadované hodnoty množství osiva / hnojiva v procentech. Tlačítky +% a -% lze změnit nastavení požadované hodnoty. Na straně "Strojová data" lze nastavit procentuální hodnotu osiva a/nebo hnojiva. Na první pracovní straně jsou indikována upravená množství. 2. Zde zadejte požadované množství osiva - zrn/ha - pro dávkování jednotlivých zrn. 3. Vzdálenost zrn se vypočítává a zobrazuje na základě dat v konfiguraci stroje. 7. Zde se zadává požadované množství hnojiva pro dávkovač II v kg/ha. 8. Indikace zbytkového množství v zásobníku hnojiva II. Zobrazí se obsah zásobníku v kg a plocha, kterou jím lze ještě pokrýt. V menu "Zbytková množství" musí být zadána data. Změna nastavení množství osiva / hnojiva. Pokud bylo požadované množství změněno pomocí tlačítek +% nebo -%, je možné se pomocí tohoto tlačítka jediným stisknutím vrátit zpět na nastavené požadované množství. Pomocí nastavovacích tlačítek +% nebo -% lze v několika krocích změnit a opět vynulovat osivo nebo hnojivo nebo v závislosti na nastavení i obě množství. Množství osiva/hnojiva je indikováno na displeji. Procentuální krok lze nastavit ve strojových datech. Tam lze rovněž zvolit, jestli se má změnit jen množství osiva nebo také množství hnojiva. 4. Indikace zbytkového množství u jednotlivých zrn. Zobrazí se obsah zásobníku v TZ (tisících zrn) a plocha, kterou jimi lze ještě osít. V menu "Zbytková množství" musí být zadána data. 5. Zde se zadává požadované množství hnojiva pro dávkovač I v kg/ha. 6. Indikace zbytkového množství v zásobníku hnojiva I. Zobrazí se obsah zásobníku v kg a plocha, kterou jím lze ještě pokrýt. V menu "Zbytková množství" musí být zadána data. 7

20 V i-indikaci jsou indikována výkonová data pro osivo a hnojivo. Na druhé straně jsou indikovány výkonové parametry dávkovačů jednotlivých zrn. Výsledky - strana Výsledky - strana 2/3 Zde jsou uvedena výkonová data jednotlivých řádek. Zdvojená a vynechaná místa jsou uvedena v procentech vysetých zrn. Celkový počet vysetých zrn je indikován v tisících zrn. 2 3 Výsledky - strana Výkonová data výsevu jednotlivých zrn a hnojiv lze tlačítkem "CE" kompletně smazat. Výkonová data budou zaznamenávána jen tehdy, když je E-Manager zapnutý a stroj je v pracovní poloze. Pokud jsou ve stroji zabudovány další dávkovače hnojiva nebo mikrogranulátu, zobrazí se jejich výkonová data na druhé straně. Výsledky - strana 2/3. Zdvojená místa 2. Vynechaná místa 3. Celkový počet vysetých zrn v tisících zrn. Procentuální hodnota zdvojených a vynechaných míst by měla být co nejnižší. Odchylky jednotlivých řádek ukazují na chybu v nastavení nebo defekt dávkovače. Příčinou chyby mohou být netěsnosti v pneumatickém systému, ale také znečištěné snímače zrn. 8

21 Přepněte na indikaci příkonu a otáček pohonů všech dávkovačů. V případě těžkého chodu některého z pohonů se zvyšuje příkon. Otáčky se přitom mohou snížit. V horní polovině displeje se zobrazují příkon a otáčky motorů u dávkovačů jednotlivých zrn. Ve spodní oblasti jsou zobrazeny příkon a otáčky dávkovačů hnojiva. Indikátor proudu dávkovačů jednotlivých zrn Příčina "zpomalení" motoru se většinou projeví také ve vyšším příkonu. Přepněte na příkon. Až do 4 ampérů je příkon indikován zeleným sloupcem. Otáčky dávkovačů jednotlivých zrn U všech dávkovačů by měl být příkon co nejnižší a stejnoměrný. Zvýšená hodnota ve sloupci nebo kolísající indikace poukazují na poruchu dávkovače. Středová linie představuje požadovanou hodnotu každé řádky. U motorů se zvýšenými otáčkami vystoupí sloupec nad středovou linii a při těžkém chodu motorů zůstane pod ní, např. řádka 7. Pokud odchylka překročí hodnotu na stupnici, sloupec se zbarví červeně - řádka 4. Je nutno odstranit příčinu poklesu otáček. Rozeberte dávkovač, vyčistěte jej a vyměňte vadné díly nebo celé zařízení. Je-li hodnota příkonu déle než 5 sekund vyšší než 4 ampéry, zobrazí se v informační řádce výstražné hlášení a indikace sloupce se zbarví červeně. Při hodnotě vyšší než 5 ampérů navíc dávkovač sníží otáčky. Příčinu vysokého příkonu je nutno odstranit, aby se zabránilo následným škodám nebo chybám v setí. 9

22 Indikace proudu a otáček motorů dávkovačů hnojiva V dolní oblasti displeje se zobrazí příkon a otáčky dávkovače hnojiva. Příkon motorů dávkovače je až do cca ampérů v zelené oblasti. Při příkonu nad ampérů trvajícím déle než minutu se objeví výstražné hlášení. Příčinu výstrahy je třeba odstranit, např. zpomalit jízdu. Dokud přetížení trvá, výstražné hlášení se opakuje. Při zatížení vyšším než cca 6 ampérů se pohon vypne. Příčina poruchy musí být odstraněna (např. cizí těleso v dávkovači). Poté je třeba systém znovu spustit (vypnout / zapnout). 2 3 Zapnutí testovacího programu. Zde lze navolit všechny dávkovače a snímače počtu zrn nebo v případě potřeby jednotlivé přístroje a zkontrolovat jejich funkci ,4 6,8 Indikátory otáček motoru dávkovače zůstávají zelené při počtu otáček od 5 do 20. Při méně než 5 a více než 20 otáčkách se indikace zbarví červeně. U pohonu mikrodávkovače se indikátor zbarví zeleně již od 7 otáček Funkční test - strana. Výběr jednotlivých řádkových dávkovačů 2. Spusťte vybrané dávkovače 3. Test variačního koeficientu 4. Seznam jednotlivých dávkovačů 5. Indikace min. a max. počtu zrn ze všech řádek 6. Indikace max. příkonu jedné řádky a průměrného příkonu všech řádek 7. Zapnutí všech dávkovačů 8. Zkouška funkce a počítadla snímačů zrn rukou 9. Na stranu 2 funkčního testu: Zde je indikován příkon všech motorů řádků. Navíc se zobrazí přesný počet otáček. Při otáčkách nad 35 za minutu se opět objeví výstražné hlášení. Motory mohou mít i vyšší otáčky, ale v závislosti na druhu hnojiva pak již nelze zaručit, že budou dávkovací buňky zcela zaplněny. 20

23 K provedení testu musí být nasypána zrna do nádob na zrna nebo při systému Seed on Demand do centrálního zásobníku. Nechte běžet traktor. Zapněte dmychadlo pro podtlak a u centrálního zásobníku také dmychadlo Seed on Demand a nechte je běžet s doporučenými stanovenými hodnotami otáček a podtlaku viz návod stroje. Stiskněte tlačítko (7) a spusťte test všech dávkovačů. Dokud je tlačítko aktivní, je zbarvené zeleně. Dávkovací kotouče se rozběhnou, aby se naplnily. Poté začne počítání zrn a kotouče se otočí o jednu otáčku. Připomenutí každých 20 hodin Aby se zamezilo poruchám zapříčiněným znečištěnými snímači v semenovodech a nesprávnému ukládání zrn, zobrazí se vždy po 20 pracovních hodinách při příštím zapnutí upozornění "Denní čištění semenovodů a kontrola funkce záchytných kol". Ohledně semenovodů a záchytných kol se držte též pokynů v návodu k obsluze vašeho stroje. V seznamu se u každého dávkovače zobrazí počet spadlých zrn. Navíc jsou u (5) indikována počítadla s nejnižším a nejvyšším počtem zrn. Počet zrn by měl odpovídat rozdělení dávkovacích kotoučů, např. u kotouče s 2 děrami by mělo padat 2 zrn. Odchylka by měla být max. zrno více nebo méně. Při odchylkách lze řádku vybrat šipkami () a test stiskem tlačítka (2) zopakovat. Hodnoty se aktualizují po otočení a mohou být odpovídajícím způsobem vyhodnoceny. Chybné nebo odlišné nastavení dávkovače, příp. nečistoty, mohou způsobit odchylky. Některé příčiny chyb se odrazí ve zvýšeném příkonu. Proto jsou indikovány hodnoty s největšími odchylkami (6). 2

24 Kontrola příkonu Příkon by měl být co nejnižší a stejný u všech pohonů. Pokud se zde vyskytují znatelné rozdíly, je možné na druhé straně funkčního testu zkontrolovat příkon (9) všech pohonů dávkovačů. Kontrola snímače zrn Tlačítkem (8) lze zkontrolovat počítadlo zrn v semenovodu. Stiskněte tlačítko - pozadí indikace se zbarví zeleně. Nyní nejlépe vhazujte zrna jednotlivě resp. odpočtený počet zrn postupně do semenovodu. Každé zrno musí být započteno resp. musí být identický celkový počet zrn. Odchylky poukazují na znečištění nebo chybu snímače. Vyčistěte semenovod kartáčem nebo vyměňte snímač. 9 5 Funkční test - strana 2 22

25 Test variačního koeficientu Stiskem tlačítka "Test" lze zobrazit přesnost distribuce výsevu určité řádky. Test může být prováděn po údržbě nebo seřízení. Pomáhá nalézt lepší nastavení, např. při výměně osiva nebo příliš nepřesné distribuci výsevu. K provedení testu je třeba naplnit zásobníky zrn a zapnout vakuové dmychadlo. Při testu lze změnit např. podtlak nebo nastavení vnějšího stěrače a pozorovat, jak se tyto změny projeví na přesnosti setí. Při opakování testu lze změnit i simulovanou rychlost nebo nastavení přiváděcího šoupěte zrna. Tím je možné nalézt pracovní rychlost, při níž je přesnost setí ještě přijatelná. Tlačítky () označte požadovanou řádku. Poté stiskněte tlačítko "Test". Dávkovač běží rychlostí, která je uvedena v menu "Strojová data 2" pro simulaci rychlosti. V případě potřeby napřed nastavte rychlost pro simulaci. sim 8 km/h Zobrazí se tato data: Počet řádků Simulovaná rychlost v km/h Variační koeficient v % Vynechaná místa v % Zdvojená místa v % Podtlak v mbar 23

26 Maschine Zeichnung Entw. Datum Menu "Výsevek hnojiva" Zapněte výsevek na dávkovači I Zapněte výsevek na dávkovači II. Zvážit vzorek výsevku 2. Zadat hmotnost 3. Zkontrolovat rozsah rychlosti Start Aktivovat spínač výsevu 0,0 Entw. ed Výsevek 0,0 24

27 Zkouška výsevku Před zkouškou výsevku je nutné pro výpočet pracovní rychlosti zadat požadovanou hodnotu množství hnojiva. Do dávkovače se musí namontovat vhodný váleček. Volba válečku Velikost válečku závisí na množství hnojiva, pracovní rychlosti a pracovním záběru. V následujících tabulkách jsou zobrazena minimální a maximální množství při různých pracovních záběrech a dostupných velikostech válečků při pracovní rychlosti 7, 9 a 2 km/h. Výsevek hnojiva Stiskněte tlačítko "Výsevek dávkovače I". Objeví se menu pro výsevek hnojiva. Zobrazení připomíná nastavení otáček výsevku a plnění zásobníku a dávkovače. Otáčky výsevku Otáčky výsevku lze seřizovat otočným ovladačem. Přednastaveno je 60 otáček za minutu. Za normálních podmínek je to dostačující. Pro zvláštní použití je možné na vyžádání dodat i další velikosti válečků. Tabulky nastavení jsou dimenzovány na kg/l. U všech druhů hnojiv je nutné zohlednit specifickou hmotnost a odpovídajícím způsobem nainstalovat např. při nižší specifické hmotnosti větší váleček. Zadání požadované hodnoty Pokud se pracuje převážně s vysokými otáčkami dávkování, měly by být zvýšeny i otáčky výsevku, aby plnění dávkovacích buněk bylo přibližně stejné. U "Požadované hodnoty" vyberte dávkovač pro hnojivo otočným ovladačem a potvrďte. Zadejte a potvrďte požadované množství hnojiva. 25

28 Dávkovač naplněný? V zásobníku musí být dostatek hnojiva pro provedení výsevku. Pro přesný výpočet množství výsevku by na začátku zkoušky výsevku měly být všechny buňky válečku naplněné. K tomu stiskněte tlačítko "Dávkovač". Váleček se otáčí tak dlouho, jak je zadáno v menu "Konfigurace 2" v příkazu "Náběh" nebo dokud není tlačítko stisknuto znovu. Spuštění výsevku Postavte pod dávkovač nádobu a otevřete kryt. Pokud je to nutné, odeberte zbytkové množství z výpusti. Pro spuštění stiskněte tlačítko se semaforem. Objeví se druhá strana "Výsevek". Množství výsevku Při "Zkoušce výsevku" získá řídicí jednotka výpočtový základ, který potřebuje pro přesné řízení dávkování. Jako vstupní hodnotu vyžaduje hmotnost hnojiva, odebrané během zkoušky výsevku z dávkovače. Pro dosažení minimálních nepřesností měření by proto mělo být odebráno co nejvíce hnojiva. Pomocí tlačítka ESC zde lze provést přerušení a výsevek znovu spustit. Tlačítkem "Return" přejdete zpět na pracovní stranu. Na stroji přepněte spínač výsevku. Váleček se otáčí a plní nádobu pro kontrolu výsevku. Po vypnutí zkoušky výsevku se objeví obrazovka menu pro zadání množství výsevku. 26

29 Nádobu výsevku sejměte a příp. vykliďte hnojivo, které ještě případně zůstalo ležet ve výpusti. Hmotnost vysetého hnojiva zvažte. Pomocí tlačítka Enter zvolte "Množství výsevku" a otočným ovladačem zadejte hmotnost. Po zadání hmotnosti výsevku se vypočte a zobrazí možný rozsah rychlosti. Odpovídá-li zobrazený rychlostní rozsah vámi požadované výsevní rychlosti, můžete zahájit výsev. Pokud se požadovaná pracovní rychlost nepohybuje v rozsahu předem stanovené rychlosti, je nutné zvolit vyměnit adekvátně větší nebo menší váleček. Postup kontroly výsevku je pak nutné zopakovat. Check dávkování Check dávkování představuje kontrolu pro zkoušku výsevku a během výsevu kontrolu přesnosti dávkovače. K tomu je nutné provést stejný postup jako u výsevku. Řídicí jednotka převezme kalibrační údaje z poslední zkoušky výsevku a vypočte z otáček nové zkoušky výsevku novou hodnotu pro množství výsevku. Válečky pro hnojivo 2 3 Č. Velikost Barva cm³ 70 - Nerezová ocel Nerezová ocel žlutá Při všech pracích na dávkovači se musí dávat pozor na absolutní těsnost součástí. Netěsnosti vedou k chybám v dávkování. Při montáži dávkovače musí být styčné plochy utěsněny a kryt se nesmí při přišroubování kroutit. Při vypnutí spínače výsevku řídicí jednotka indikuje tuto hodnotu v "Množství výsevku" v kg. Pokud bylo použito stejné množství hnojiva jako při předcházející zkoušce výsevku, musí být hmotnost nové zkoušky výsevku stejná jako stanovená hodnota. V případě odchylek hodnotu upravte a eventuálně kontrolu zopakujte. 27

30 Tabulka množství Z důvodu rozdílných druhů a hmotností hnojiv slouží tato tabulka pouze orientačně. Pracovní záběr Váleček CC 70 = 5,60 m 8 CC 75 = 6,00 m 8 CC 80 = 6,40 m 8 CC 2R 45 = 5,40 m 8 CC 2R 50 = 6,00 m Množství hnojiva kg/ha Rychlost min max

31 Strojová data Ke strojovým datům, strana a 2 Strojová data - strana K menu "Diagnostika" K řízení kolejových řádků K výpočtu zbytkového množství Ke konfiguraci stroje a zadání strojových dat Vypnutí a zapnutí dávkovačů hnojiva. Jsou-li symboly zelené, jsou dávkovače zapnuté. Stisknutím tlačítka se symbol deaktivuje a dávkovač je na displeji zobrazen přeškrtnutý. Není vynášeno žádné hnojivo Displej Strojová data. Indikace zvoleného "druhu plodiny". Stisknutím tlačítka na otočném kolečku se zobrazí seznam různých druhů osiva. U každého druhu osiva jsou předem stanoveny zadávací hodnoty - viz nastavení parametrů plodiny. Zadání mohou být změněna nebo uložena, např. pro různé velikosti zrna s vlastním označením a zadanými hodnotami. 2. Zde je možné nastavit procentuální hodnotu, s níž se stiskem tlačítka % mění nastavení množství osiva a hnojiva. 3. Zde je možné zadat dobu prodlevy, potřebné k naběhnutí dávkování zrna po ukončení dávkování hnojiva. Přes délku hadic v systému hnojení se hnojivo později dostane do půdy. Dobou prodlevy lze tento časový rozdíl vyrovnat, takže se osivo a hnojivo dostávají do půdy současně. V závislosti na způsobu jízdy musí být stroj spuštěn o něco dříve, jinak bude souvrať širší. Pro kontrolu po nasazení zní od začátku dávkování hnojiva až do začátku dávkování zrn přerušovaný zvuk houkačky. 4. Volba, zda má být počet zrn změněn tlačítkem % nebo ne. 5. Volba, zda má být množství hnojiva změněno tlačítkem % nebo ne. K nastavení / zadaným hodnotám parametrů plodin. Na stranu 2 strojových dat Zpět k pracovní obrazovce strana 29

32 Displej Strojová data 2 Parametry plodin Zde se ukládají individuální nastavení / zadané hodnoty pro různá zrna (druhy plodin). 2 3 Tato zadání je třeba případně přizpůsobit a změnit podle vašeho osiva. Můžete také uložit vlastní nastavení pro své osivo s vlastním označením. V menu "Strojová data " zvolte druh plodiny, např. kukuřici. Na stránkách "Parametry plodiny a 2" jsou zobrazena příslušná zadání od výrobce modře. Data v červeném sloupci mohou být změněna podle vašeho osiva nebo požadavků na jeho kvalitu.. Při výpadku signálu rychlosti je zde možné zapnout nouzový program a výsev lze provést pomocí pevné rychlosti. Pokud nelze aktivovat "Zap", je nutno radar odpojit. Signál může být použit i k překontrolování funkcí stroje. 2. Rychlost pro nouzový program lze změnit zde. Pohony dávkovače se pak otáčí otáčkami jako při předem stanovené rychlosti. Rychlost při výsevu je nutné přesně dodržet. 3. Zpoždění houkačky: Při zvednutí stroje např. na souvrati zazní v pravidelných intervalech houkání. Zde je možné zpozdit dobu od zvednutí stroje po začátek houkání až na max. 99 sekund. Prodleva by neměla být delší než doba provádění obrátky, aby při nespuštěném stroji nezazněl akustický výstražný tón a zamezilo se chybám při setí. 30

33 Displej Parametry plodiny Zde jsou uvedeny výstražné limity pro odchylku od požadované vzdálenosti zrn. Ze všech řad se sečtou odchylky za poslední sekundu a součet nesmí v průměru překročit zde uvedenou hodnotu. 6. Zadejte výstražné limity pro zdvojená a vynechaná místa. Při překročení limitů se sloupce příslušných řad zbarví červeně. 7. Při překročení nebo nedosažení nastavených hodnot tlaku v mbar se zobrazí výstražné hlášení. Podtlak se liší podle různých druhů plodin. Při alarmu je nutno přizpůsobit otáčky dmychadla a zkontrolovat těsnost podtlakového systému. 7. Zde zadejte počet zrn při jedné otáčce dávkovacího kotouče (otvory v dávkovacím kotouči). Pro kukuřici je stanoven kotouč s 2 otvory. Při výměně kotouče je nutné zadání přizpůsobit podle kotouče. Pro jiné druhy plodin se zadání i kotouče liší. 2. Zde zadejte procentuální hodnotu odchylky od požadované hodnoty pro příliš malé množství zrn. Při překročení meze tolerance se příslušné sloupce zbarví červeně. 3. Zde zadejte procentuální hodnotu odchylky od požadované hodnoty pro příliš velké množství zrn. Při překročení meze tolerance se příslušné sloupce zbarví červeně. 4. Variační koeficient udává přesnost distribuce. U kukuřice je jako výstražný limit zadána hodnota 40 %. Při používání by se hodnota měla držet pod 30 %. Při rovnoměrném výsevu a dobrém nastavení stroje jsou dosažitelné i hodnoty kolem 5 %. 3

34 Displej Parametry plodiny 2 Stiskněte tlačítko "Parametry plodiny". Stiskněte otočné kolečko a zadejte název. Nakonec zvolte "OK" a název potvrďte. Zde lze zadat procentuální hodnotu změny indikace ze žluté na zelenou pro: Variační koeficient (VK) Výsevek v tisících zrn na hektar (TZ/ha) Vzdálenost zrn Standardní nastavená hodnota je 75 %. To znamená, že již při dosažení 75 % zadané, koncové nebo výstražné hodnoty změní optické indikátory barvu ze zelené na žlutou. To platí jako výstraha. Hodnoty, které jsou důležité pro kvalitu výsevu, se blíží výstražnému limitu. Obsluha by měla odstranit příčinu tohoto optického poplachu a vrátit hodnoty opět do "zelené" oblasti. Vlastní plodina Indikace na displeji pracovní obrazovky se také mohou měnit podle druhu plodiny. V případě potřeby je možné uložit vlastní hodnoty pro setí nebo velikost zrn stejné plodiny, např. kukuřice velká a kukuřice malá apod. Poté změňte data v červeném sloupci podle vlastního osiva nebo odlišných údajů kvality setí. Změněná data se automaticky uloží. Tlačítkem Nastavení výrobce se všechny změny vynulují a pro plodinu se budou nadále používat data v modrém sloupci. Za tím účelem si vyberte možnost v seznamu "Vlastní plodina -3". 32

35 Datum Entw. sep 08 ed Maschine Zeichnung Entw. Datum Diagnostika Přehled menu Start Zeichnung Maschine 33

36 Diagnostika strana V menu "Diagnostika" je možné kontrolovat funkce a vstupní a výstupní signály. 7. Při jízdě nebo pohybu před radarem se zde vstupy signálů sčítají. 8. Při běžícím vakuovém dmychadle se zobrazuje podtlak jako hodnota - ne v mbar Stav naplnění zásobníku hnojiva: Při nedosažení plného stavu zásobníku se v informační řádce objeví výstražné hlášení. Výstražné hlášení se pravidelně opakuje, dokud není zásobník opět doplněn. Plný zásobník je indikován "0" a prázdný "". 3 4 Diagnostika strana Znamenák vlevo: Tlačítko zapíná proud do hydraulického ventilu pro znamenák vlevo. 2. Znamenák vpravo: Tlačítko zapíná proud do hydraulického ventilu pro znamenák vpravo Pro zjištění, zda se v zásobníku netvoří tzv. klenba, se navíc kontroluje stav naplnění dávkovače. Když je dávkovač prázdný, není vynášeno žádné hnojivo. V takovém případě se na displeji objeví alarm. Alarm je nutno potvrdit tlačítkem "ESC". Dokud není odstraněna porucha, alarm se pravidelně opakuje. Tvoření klenby v zásobníku je nutné odstranit údery pěstí na zásobník nebo jiným způsobem.. Vstup pracovního signálu: Při zvednutém stroji se zobrazí "", v pracovní poloze "0". 3. "Zvedání" stroje: Tlačítko zapíná proud k magnetickým ventilům pro hydrauliku zvedání. 4. "Sklápění" stroje: Tlačítko zapíná proud k magnetickým ventilům pro hydrauliku sklápění stroje. 5. Elektrické nastavení tlaku radliček:v provedení s elektrickým nastavením tlaku radliček se stisknutím tlačítka mění nastavení ventilu. Tlak radliček je zobrazen na manometru. 6. Dále na druhou stranu. 34

37 Diagnostika strana 2 4. Příkon pro elektronické systémy se zobrazuje jako hodnota (ne ma). 5. Zkouška funkce spínače výsevku. Při aktivaci spínače výsevku se musí indikace změnit na. Diagnostika strana Při běžícím dmychadle hnojiva se signály otáček sčítají. 7. Při běžícím podtlakovém dmychadle jsou signály otáček sčítány. 8. Spínací poloha zapnutí polovičního záběru. 9. Dále na stránku Diagnostika 3.. Po volbě odpojení polovičního záběru v konfiguraci stroje se objeví oba symboly pro levé a pro pravé odpojení na druhé pracovní stránce. Jakmile se stiskne tlačítko pro odpojení jedné poloviny záběru, nastaví motor klapku v dávkovači, až snímač v koncové poloze vyšle signál do řídicí jednotky. Spínací poloha koncového spínače se zobrazí při (8). Při výsevu je odpojení poloviny záběru v dávkovači řízeno vypínáním řádek dávkovačů zrn. Jakmile je odpojena víc než polovina motorů řádků, automaticky se upraví nastavení klapky v dávkovači. 2. Zde je možné kontrolovat impulzy motorů dávkovače hnojiva. Po stisku tlačítka motor běží, dokud tlačítko nestisknete znovu. U (3) se počítají signály. Signály jsou podkladem pro regulaci dávkování. Z nich se vypočtou i otáčky dávkovače. 3. Indikace signálů otáček z motorů dávkovačů. 35

38 Diagnostika strana 3 4. Reverzace: Zde se uvádí, jak často se pohon pomocí reverzace pokusil sám vyřešit zablokování, např. při váznutí zrn. Tlačítkem "CE" lze záznamy opět vymazat Dále na stránku 4. 2 Aby byly odchylky příkonu lépe patrné, měly by být postupně zapnuty všechny řádky. Odchylky by měly být co nejmenší. 5 Diagnostika strana 3 Zde lze zkontrolovat jednotlivé motory řádků a vyhledat znečištěné dávkovače nebo motory s těžkým chodem. Při testu je předem zadaná hodnota 40 /min. Motory s těžkým chodem potřebují více proudu, aby dosáhly potřebného počtu otáček. Pro lepší lokalizaci příčiny při odchylkách může test probíhat bez běžícího vakuového dmychadla nebo s ním.. Tlačítky s šipkami vyberte řádku a tlačítkem (2) ji zapněte. Pro srovnání lze vybrat a zapnout i více řádek. 2. Tlačítkem zapněte a vypněte motory. Motory poběží až do opětného stisku tlačítka. 3. Zde je indikován příkon všech zapnutých motorů řádků. 36

39 Diagnostika strana 4 Řízení kolejových řádků 2 3 Pro řízení kolejových řádků (FGS) zde musí být zadávána nebo měněna potřebná data při uvedení do provozu nebo při změnách dat pro výpočet rytmů. Pokud není řízení kolejových řádků (FGS) požadováno, musí být zadán záběr postřikovače 0 m. Diagnostika strana 4 Zde se zobrazí celkové výkony stroje. Indikace je prakticky "počítadlo provozních hodin" stroje. Data jsou zaznamenávána a počítána jen tehdy, je-li stroj spuštěn do pracovní polohy. Tato data nelze smazat!. Verze mhx zobrazuje stav softwaru, např. 9.62, v řídicí jednotce. U strojů s dvojitou řídicí jednotkou jsou zobrazovány stavy softwaru v řídicí jednotce Slave jako. xx. "Verze iop" (ISOBUS Objekt Pool) indikuje verzi Maskenpoolu. 2. Tlačítkem "CE" se Maskenpool vymaže z terminálu a systém se znovu spustí. Pak se Maskenpool automaticky opět přenese z řídicí jednotky do terminálu. 3. Tímto tlačítkem se přepíná na zobrazení stavů softwaru a hardwaru řádkového počítače. Zde je možné např. při problémech oznámit aktuální stav do oddělení péče o zákazníky Záběr postřikovače: Zadejte pracovní záběr postřikovacího stroje. 2. Rozch. kol (rozchod kol traktoru): Zadejte rozchod kol postřikovacího stroje. 3. Počáteční okraj pole: Zadání, jestli výsev začne na levém nebo pravém okraji pole. 4. Délka rytmu: Ze zadaných hodnot program vypočte počet jízd, než se rytmus začne opakovat. Díky vysokému počtu proměnných, které jsou zde možné, zde mohou být zobrazena i vysoká čísla. 37

40 5. Aktuální řádka: Aktuální řádka se zobrazuje zde a na první pracovní straně mezi "Kolejovými řádky". Na začátku práce se musí začít od "". U kolejové řádky jsou vypnuté řádky v zobrazení deaktivovány a koleje v symbolu kolejové řádky jsou znázorněny černě. 6. Přídavek pro kolejové řádky: Zde lze zadat procentuální hodnotu, o kterou má být zvýšeno množství osiva dávkování jednotlivých zrn v řádcích vedle jízdních stop. To znamená, že v řádcích vlevo a vpravo vedle jízdních stop bude uloženo větší množství osiva. Zbytková množství Na displeji je dole na informační řádce indikován zbývající dosah až do doplnění osiva nebo hnojiva. K tomu musí být v menu "Zbytkové množství" zadáno plnicí množství. Při začátku výsevu lze vždy při indikaci "Zásobník plný" zadat plnicí množství, jímž má být zásobník doplněn, nebo naplnit zásobníky úplně. Tlačítkem () budou pak množství z indikace "Zásobník plný" převzata jako "zbytkové množství" a při výsevu se budou stále přizpůsobovat. V informační řádce je indikován menší dosah osiva nebo hnojiva. Pokud je naplněno jen osivo nebo jen hnojivo, musí být nové množství náplně u odpovídajícího zásobníku zadáno jako "zbytkové množství". Netiskněte tlačítko (). Pokud nemá být funkce využívána, lze u "Zbytkového množství" zadat "0". 38

41 Maschine Zeichnung Maschine Zeichnung Entw. Datum Entw. Datum Konfigurace stroje Pro zadání strojových dat vyvolejte stranu "Konfigurace ". Pro vyvolání toto tlačítko stiskněte asi na 5 sekund. Zde se zadávají "Základní data" stroje. Start Dateinam 5 s sep 08 ed Entw. Datum Zeichnung Maschine Výsevek - hnojivo 39
