1 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV AUTOMOBILNÍHO A DOPRAVNÍHO INŽENÝRSTVÍ FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF AUTOMOTIVE ENGINEERING PÍSTNÍ SKUPINA JEDNOVÁLCOVÉHO ZÁŽEHOVÉHO MOTORU PISTON GROUP OF A ONE-CYLINDER GASOLINE ENGINE BAKALÁŘSKÁ PRÁCE BACHELOR'S THESIS AUTOR PRÁCE AUTHOR VEDOUCÍ PRÁCE SUPERVISOR JOSEF LUX prof. Ing. VÁCLAV PÍŠTĚK, DrSc. BRNO 2012

2 Vysoké učení technické v Brně, Fakulta strojního inženýrství Ústav automobilního a dopravního inženýrství Akademický rok: 2011/2012 ZADÁNÍ BAKALÁŘSKÉ PRÁCE student(ka): Josef Lux který/která studuje v bakalářském studijním programu obor: Strojní inženýrství (2301R016) Ředitel ústavu Vám v souladu se zákonem č.111/1998 o vysokých školách a se Studijním a zkušebním řádem VUT v Brně určuje následující téma bakalářské práce: v anglickém jazyce: Pístní skupina jednoválcového zážehového motoru Piston group of a one-cylinder gasoline engine Stručná charakteristika problematiky úkolu: Provést výpočtovou kontrolu pístní skupiny jednoválcového dvoudobého motoru zážehového motoru pro půdní frézu. Cíle bakalářské práce: Stanovit základní parametry klikového mechanismu jednoválcového dvoudobého motoru zážehového motoru pro půdní frézu. Stanovit průběhy zátěžných sil v klikovém mechanismu. Aplikací analytických metod pružnosti a pevnosti provést výpočtovou pevnostní kontrolu pístní skupiny.

3 Seznam odborné literatury: STONE, Richard. Introduction to Internal Combustion Engines. 3rd edition. Hampshire : Palgrave, s. ISBN Kraftfahrzeug - Kurbelwellen : Konstruktion, Berechnung, Herstellung Auflage. Landsberg/Lech Verlag Moderne Industrie s. ISBN Hafner, K.E., Maass, H.: Kräfte, Momente und deren Ausgleich in der Verbrennungskraftmaschine, Springer-Verlag Wien-New York 1995 HEISLER, Heinz. Advanced Engine Technology. Oxford : Butterworth-Heinemann, s. ISBN Vedoucí bakalářské práce: prof. Ing. Václav Píštěk, DrSc. Termín odevzdání bakalářské práce je stanoven časovým plánem akademického roku 2011/2012. V Brně, dne L.S. prof. Ing. Václav Píštěk, DrSc. Ředitel ústavu prof. RNDr. Miroslav Doupovec, CSc. Děkan fakulty

4 ABSTRAKT, KLÍČOVÁ SLOVA ABSTRAKT Tato bakalářská práce se zabývá pístní skupinou spalovacího motoru. Hlavním cílem práce je provést pevnostní kontrolu pístní skupiny spalovacího motoru aplikací analytických metod pružnosti a pevnosti. Pro stanovení základních parametrů klikového mechanismu a vykreslení průběhu zátěžných sil jsem si jako představitele této skupiny vybral půdní frézu PF-62. Výsledky pevnostní kontroly jsem v závěru práce zhodnotil. KLÍČOVÁ SLOVA dvoudobý motor, pístní skupina, píst, ojnice, pístní čep, teoretický kompresní poměr, skutečný kompresní poměr, průběhy sil v klikovém mechanismu, základní parametry klikového mechanismu, MKP ABSTRACT This thesis deals with a piston set of the internal combustion engine. The main goal is to perform strength check analysis of the internal combustion engine piston set using analytical methods of elasticity and strength. Cultivator PF-62 was chosen to determine the basic parameters of the crankshaft mechanism and plot the force distribution. Results of the strength check analysis are evaluated in the final part of this thesis. KEYWORDS two-stroke engine, piston set, piston, connecting rod, piston pin, theoretical compression ratio, actual compression ratio, distribution of forces in the crankshaft mechanism, basic parameters of the crank mechanism, FEM BRNO 2012

5 BIBLIOGRAFICKÁ CITACE BIBLIOGRAFICKÁ CITACE LUX, J. Pístní skupina jednoválcového zážehového motoru. Brno: Vysoké učení technické v Brně, Fakulta strojního inženýrství, s. Vedoucí bakalářské práce prof. Ing. Václav Píštěk, DrSc.. BRNO 2012

6 ČESTNÉ PROHLÁŠENÍ ČESTNÉ PROHLÁŠENÍ Prohlašuji, že tato práce je mým původním dílem, zpracoval jsem ji samostatně pod vedením prof. Ing. Václava Píštěka, DrSc. a s použitím literatury uvedené v seznamu. V Brně dne 20. května Josef Lux BRNO 2012

7 PODĚKOVÁNÍ PODĚKOVÁNÍ Děkuji prof. Ing. Václavu Píštěkovi, DrSc. za vedení bakalářské práce, cenné připomínky a odborné rady při zpracování této práce. Dále chci poděkovat Ing. Zdeňku Majerovi, Ph.D. za odborné rady při pevnostní analýze pístu v programu ANSYS. BRNO 2012

8 OBSAH OBSAH Úvod Dvoudobý motor Základní činnost dvoudobého motoru Způsoby vyplachování dvoudobých motorů Motory s příčným vyplachováním Motory s vratným vyplachováním Srovnání dvoudobých a čtyřdobých motorů Výhody proti čtyřdobému motoru Nevýhody proti čtyřdobému motoru Popis stroje Základní technické údaje motorobotu PF Základní technické údaje motoru Hlavní technické údaje motoru Základní parametry klikového mechanismu Geometrické parametry klikového mechanismu Kompresní poměr Ostatní parametry klikového mechanismu Pístní skupina Časti pístní skupiny Píst Pístní kroužky Pístní čep Pojistný kroužek Ojniční pouzdro Ojnice Redukce hmotnosti ojnice Náhrada ojnice třemi body Přepočet tříbodové redukce hmotnosti ojnice na dvoubodovou Hmotnost pístní skupiny Hmotnost pístní skupiny včetně pístního čepu Hmotnost pístní skupiny bez pístního čepu Hmotnost pístní skupiny s hmotností posuvné části ojnice Kinematika klikového mechanismu Dráha pístu Rychlost pístu BRNO

9 OBSAH 5.3 Zrychlení pístu Indikátorový diagram p-v diagram p diagram tlaků ve válci p diagram tlaků v klikové skříni Průběhy sil v klikovém mechanismu Primární síly Síla na píst od tlaku plynů ve válci Sekundární síly Setrvačná síla posuvných hmot včetně hmotnosti pístního čepu Setrvačná síla posuvných hmot bez hmotnosti pístního čepu Setrvačná síla s hmotností posuvných hmot ojnice Celková síla na píst Síla přenášená pístním čepem Síla v ose ojnice Normálová síla na stěnu válce Radiální síla na klikovém čepu Celková síla na klikovém čepu Tečná síla na klikovém čepu Točivý (krouticí) moment Pevnostní výpočet pístního čepu Měrný tlak Měrný tlak mezi pístním čepem a pouzdrem oka ojnice Měrný tlak mezi pístním čepem a oky v pístu Namáhání pístního čepu ohybem Namáhání pístního čepu smykem Pevnostní kontrola ojnice Pevnostní kontrola oka ojnice Měrný tlak mezi pouzdrem a okem ojnice Namáhání oka ojnice tlakovou silou Namáhání oka ojnice setrvačnou silou Únavové namáhání horního oka ojnice Bezpečnost k meznímu stavu pružnosti Pevnostní výpočet pístu Namáhání pístu od talku plynů Import modelu BRNO

10 OBSAH Tvorba sítě Okrajové podmínky Výsledky pevnostní analýzy při namáhání od tlaku plynů Nejslabší místo pláště pístu Měrný tlak na plášti pístu Závěr Seznam použitých zkratek a symbolů BRNO

11 ÚVOD ÚVOD Tato bakalářská práce se zabývá pístní skupinou jednoválcového zážehového motoru. Hlavním cílem práce je provést výpočtovou pevnostní kontrolu pístní skupiny aplikací analytických metod pružnosti a pevnosti. Dalším cílem je stanovit základní parametry klikového mechanismu jednoválcového dvoudobého motoru pro půdní frézu a vykreslení průběhu zátěžných sil v klikovém mechanismu. Pro provedení pevnostní kontroly jsem si vybral půdní frézu PF-62, která je výrobkem národního podniku Agrostroj Prostějov. Motory pro tyto stroje dodával národní podnik Motor České Budějovice. Jedná se zážehový dvoudobý jednoválec o výkonu 5,3 k. Půdní fréza má dobrou pověst a hojně se používala v zahradnictví, ve školkách, sadech, parcích a zemědělských závodech. V úvodu této práce je stručně popsán princip činnosti dvoudobého motoru a představena půdní fréza PF-62. Základní parametry klikového mechanismu jsem stanovil na základě technických údajů o motoru. Další části práce se zabývají stanovením ostatních parametrů, které jsou nutné pro vykreslení průběhu sil v klikovém mechanismu a pevnostní kontrolu pístní skupiny spalovacího motoru. Je to zejména pístní skupina, která byla nakreslena v 3D programu Solid Works Na základě modelu ojnice jsem provedl její redukci do dvou hmotných bodů. V další kapitole je vykreslena kinematika klikového mechanismu. Abychom mohli stanovit průběhy sil v klikovém mechanismu, je nutné znát a diagram. Pro získání dat na vykreslení těchto diagramů jsem použil program Lotus Engine Simulation. Tyto data jsem importoval do programu Microsoft Excel, kde jsem sestrojil grafy. Poslední kapitola se zabývá pevnostní kontrolou pístní skupiny. Tato kontrola je provedena analyticky u pístního čepu a horního oka ojnice. Pevnostní kontrola pístu od tlaku plynů ve válci, vzhledem ke složitosti dna pístu (deflektorový píst), je provedena metodou konečných prvků. BRNO

12 DVOUDOBÝ MOTOR 1 DVOUDOBÝ MOTOR 1.1 ZÁKLADNÍ ČINNOST DVOUDOBÉHO MOTORU Píst pohybující se z dolní úvrati do horní úvrati vytváří v klikové skříni podtlak. Jakmile otevře spodní hrana pístu sací kanál, začne proudit do klikové skříně čerstvá směs benzínu se vzduchem. Sání probíhá po celou dobu pohybu pístu do horní úvrati. Při pohybu pístu do dolní úvrati nejprve píst uzavře spodní hranou sací kanál a po otevření přepouštěcího kanálu horní hranou pístu proudí směs do pracovního prostoru válce, kde vytlačuje zbytky spálených plynů do výfukového kanálu, který se mezitím otevřel. Zde nastávají největší ztráty dvoudobých motorů. Je snahou, aby co nejméně směsi uniklo do výfuku a zároveň nezůstávalo ve válci přebytečné množství spálených plynů. Oba tyto faktory mají značný vliv na výkon motoru. Při přepouštění projde píst dolní úvratí a při pohybu pístu nahoru uzavře horní hrana pístu přepouštěcí kanál a poté i výfukový kanál. V pracovním prostoru válce nastává stlačování směsi a před horní úvratí dojde k jejímu zažehnutí od zapalovací svíčky. Energie ukrytá v palivu se mění na tepelnou a vzniklé plyny tlačí píst dolů. Tady dvoudobý motor koná práci. Při pohybu pístu do dolní úvrati nejprve otevře píst svojí horní hranou výfukový kanál a poté se otevře přepouštěcí kanál, kterým proudí čerstvá směs z klikové skříně do pracovního prostoru válce a celý cyklus se opakuje [4]. Obr. 1 Základní činnost dvoudobého motoru [12] 1.2 ZPŮSOBY VYPLACHOVÁNÍ DVOUDOBÝCH MOTORŮ MOTORY S PŘÍČNÝM VYPLACHOVÁNÍM Při tomto způsobu proudí čerstvá směs vyplachovacím kanálem napříč válcem. Vyplachovací a výfukové kanály jsou umístěny na protilehlé straně válce. Aby proud čerstvé směsi neunikl přímo do výfuku, je odkloněn výstupkem na pístu tzv. deflektorem [3]. BRNO

13 DVOUDOBÝ MOTOR Obr. 2 Příčné vyplachování [3] MOTORY S VRATNÝM VYPLACHOVÁNÍM U tohoto způsobu proudí dva vyplachovací proudy kanály, které jsou natočeny proti sobě o 120. Oba proudy jsou usměrněny mírně vypuklým dnem pístu nahoru, kde se spojí. Proud tlačí spaliny před sebou a vrací se zpět podél stěny válce dolů na straně výfukových kanálů [3]. Obr. 3 Vratné vyplachování [3] BRNO

14 DVOUDOBÝ MOTOR 1.3 SROVNÁNÍ DVOUDOBÝCH A ČTYŘDOBÝCH MOTORŮ VÝHODY PROTI ČTYŘDOBÉMU MOTORU Jednoduchost konstrukce. Vyšší měrný výkon. Větší pružnost. Nižší výkonová hmotnost. Rovnoměrnější průběh krouticího momentu. Menší nároky na obsluhu. Snadnější spouštění za mrazů. Menší možnost poruchy při přetočení motoru [3] NEVÝHODY PROTI ČTYŘDOBÉMU MOTORU Vyšší měrná spotřeba paliva. Vyšší spotřeba mazacího oleje. Vyšší obsah škodlivin ve výfukových plynech. Nepravidelný chod motoru v nízkých otáčkách. Větší tepelné namáhání dílů motoru. Větší hluk výfuku a sání. Větší hluk celého motoru. Obtížné vyvažování víceválcových motorů [3]. BRNO

15 POPIS STROJE 2 POPIS STROJE 2.1 ZÁKLADNÍ TECHNICKÉ ÚDAJE MOTOROBOTU PF-62 Motorobot PF-62 je jednonápravový traktor, pojízdný na dvou kolech, který ve spojení s vhodným nářadím vykonává nejrůznější práce v zahradnictví, ve školkách, sadech, parcích a v zemědělských závodech. Vyžaduje k obsluze jediného pracovníka. [6] Obr. 4 Půdní fréza PF-62 Motorobotu je možno použít pro dopravu, orbu, kultivaci, frézování půdy, vrtání jam, sečení trávy, zametání, řezání dřeva, pro pohon drobných strojů a jiné práce. [6] Spojka motorobotu je suchá, jednokotoučová. Převodová skříň má tři rychlosti dopředu a jednu dozadu. Nemá synchronizaci. Diferenciál umožňuje ovládání stroje při zatáčení a jeho uzávěrka zabraňuje prokluzu kol v nerovném terénu. Disková kola 6 x 16 jsou opatřena šípovými protektory [6]. Motorobot se ovládá pomocí klečí, které jsou výškově a stranově nastavitelné podle potřeby pracovníka a účelu práce. Na pravé straně klečí je umístěna plynová páčka a na levé straně páčka spojky. Řazení rychlostních stupňů je pomocí dvou pák umístěných před kloubem klečí. Vedle nich je páka pro ovládání uzávěrky diferenciálu. Motor je chráněn ze shora skříňkou na nářadí a palivovou nádrží a zepředu litinovou maskou [6]. BRNO

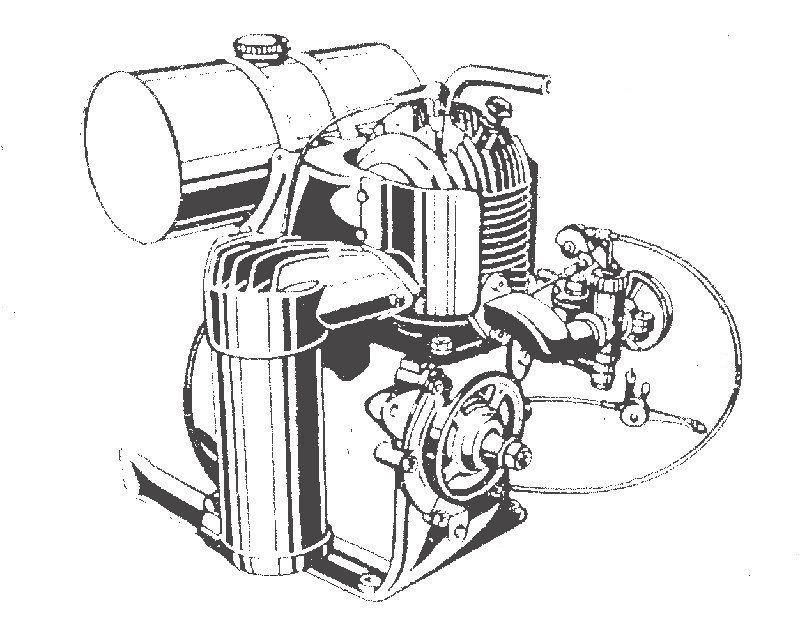

16 POPIS STROJE 2.2 ZÁKLADNÍ TECHNICKÉ ÚDAJE MOTORU Motor je výrobek národního podniku Motor České Budějovice s číselným označením BD-1-S-72A. Jedná se o stojatý, dvoudobý, vzduchem chlazený, jednoválcový zážehový motor se setrvačníkovým magnetovým zapalováním. Mazání motoru je zajištěno olejem přimíchaným do benzínu. Maximální výkon motoru je 5,3 k při jmenovitých otáčkách 2300 min -1. Pro speciální použití je k dispozici motor o výkonu 5,5 k při jmenovitých otáčkách 3000 min -1. Pro pohon motorobotu PF-62 se používá verze o výkonu 5,3 k a dodává se bez palivové nádrže, která je součástí konstrukce motorobotu. Motor má velmi dobrou pověst a našel uplatnění ve všech odvětvích průmyslu [9]. Obr. 5 Motor BD-1-S-72A [9] BRNO

17 POPIS STROJE HLAVNÍ TECHNICKÉ ÚDAJE MOTORU Tab. 1 Hlavní technické údaje motoru [9] Typové označení BD-1-S-72A, tovární označení 05 Provedení stojatý jednoválec Pracovní způsob dvoudobý, benzínový Vyplachování příčně s deflektorem Chlazení vzduchem Vrtání 72 mm Zdvih 78 mm Obsah 317,5 cm 3 Jmenovitý výkon 5,3-5,5 k Jmenovité otáčky min -1 Karburátor Jikov 2924 VZ nebo Jikov 2924 VZR Spotřeba paliva při jmenovitém výkonu % g/k/h Spotřeba oleje 1:20 ve směsi paliva Obsah nádrže 7,5 l Zapalování setrvačníkové magneto PAL Bod zážehu 5,5-6 mm před horní úvratí pístu Zapalovací svíčka 14-5-Z Váha samotného motoru 42,5 kg Maximální rozměry: délka cca 510 mm šířka cca 460 mm výška od patky cca 519 mm výška celková cca 545 mm BRNO

18 ZÁKLADNÍ PARAMETRY KLIKOVÉHO MECHANISMU 3 ZÁKLADNÍ PARAMETRY KLIKOVÉHO MECHANISMU Obr. 6 Základní parametry klikového mechanismu [10] 3.1 GEOMETRICKÉ PARAMETRY KLIKOVÉHO MECHANISMU Vrtání: (1) Zdvih: (2) Zalomení klikové hřídele: (3) [mm] - zdvih BRNO

19 ZÁKLADNÍ PARAMETRY KLIKOVÉHO MECHANISMU Délka ojnice: (4) Zdvihový poměr: (5) Motor je tzv. nadčtvercový, protože Klikový poměr: (6) Plocha pístu: (7) 3.2 KOMPRESNÍ POMĚR Kompresní poměry u dvoudobých motorů jsou dva: Teoretický a skutečný. Skutečný kompresní poměr vystihuje skutečnost, že stlačování plynu nastane až po uzavření výfukového kanálu. Vztahuje se na užitečnou délku zdvihu zmenšenou o výšku výfukového kanálu [3]. U motoru BD-1-S-72A neznám teoretický kompresní poměr ani objem kompresního prostoru. Vyřeším to tak, že otočím s klikovým mechanismem tak, aby byl píst v horní úvrati a otvorem místo zapalovací svíčky vstříknu injekční stříkačkou olej takového množství, až bude vidět na spodní hraně závitu pro zapalovací svíčku. Tím eliminuji v rovnici dvě neznámé na jednu neznámou. Změřený objem kompresního prostoru. Pro uřčení kompresního poměru potřebujeme znát zdvihový objem motoru: (8) BRNO

20 ZÁKLADNÍ PARAMETRY KLIKOVÉHO MECHANISMU Celkový objem motoru: (9) Teoretický kompresní poměr: (10) Skutečný kompresní poměr: (11) [mm] - výška výfukového kanálu Výšku výfukového kanálu jsem odměřil na válci motoru. 3.3 OSTATNÍ PARAMETRY KLIKOVÉHO MECHANISMU Střední pístová rychlost: (12) [min -1 ] - maximální otáčky motoru Maximální úhlová rychlost otáčení: (13) BRNO

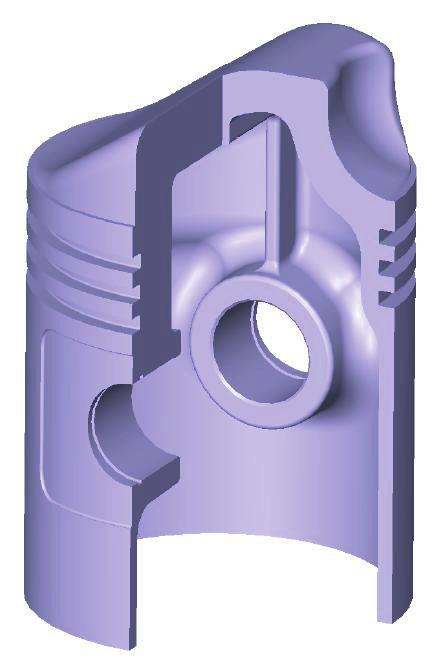

21 PÍSTNÍ SKUPINA 4 PÍSTNÍ SKUPINA Všechny 3D modely pístní skupiny jsem nakreslil v programu Solid Works 2009 (Dassault Systems, Vélizy-Villacoublay, France). 4.1 ČASTI PÍSTNÍ SKUPINY PÍST Píst je základní prvek motoru, koná přímočarý vratný pohyb a tím mění velikost pracovního prostoru. Přenáší síly od tlaku plynů ve válci a odvádí teplo do stěn válce. U dvoudobého motoru zajišťuje rozvod, protože horní část pístu otvírá a zavírá výfukové a přepouštěcí kanály a spodní část pístu otvírá a zavírá sací kanál. Je většinou vyroben ze slitiny hliníku. Musí být pevný a zároveň lehký. Jeho hmotnost má vliv na velikost setrvačných sil. Materiál pístu musí mít malou tepelnou roztažnost, dobrou tepelnou vodivost a odolnost proti opotřebení [2]. Motor BD-1-S-72A má tzv. deflektorový píst. Jedná se o motor s příčným vyplachováním. Tento způsob měl značnou nevýhodu, protože písty s deflektorem způsobovaly nerovnoměrné roztahování pístu vlivem nahromadění materiálu k jedné straně u dna pístu. Příčné vyplachování se dnes u dvoudobých motorů nepoužívá. V roce 1932 bylo nahrazeno vyplachováním vratným, které se používá dodnes [3]. Obr. 7 Deflektorový píst BRNO

22 PÍSTNÍ SKUPINA PÍSTNÍ KROUŽKY Základním úkolem pístních kroužků je utěsnit píst ve válci. Jejich materiál musí mít dobré kluzné vlastnosti, malý sklon k zadírání a dobrou odolnost proti opotřebení. Jsou většinou vyrobeny z tvárné litiny. U dvoudobých motorů mají pouze funkci těsnící [2]. U motoru BD-1-S-72A jsou použity 3 pístní kroužky. Obr. 8 Pístní kroužek PÍSTNÍ ČEP Pístní čep spojuje ojnici s pístem a přenáší síly z pístu na ojnici. Je namáhán kombinovaně na ohyb, smyk a tlak v opěrných plochách. Jeho povrch musí být tvrdý, aby odolal působení velkých tlaků. Dokončovací operace je broušení a lapování k dosažení co nejpřesnějšího a nejhladšího povrchu. Nejběžnější materiál na pístní čepy je cementační ocel nebo Pístní čepy jsou normalizovány [2]. Uložení pístního čepu u motoru BD-1-S-72A je tzv. plovoucí, proto musí být axiálně pojištěn. Obr. 9 Pístní čep BRNO

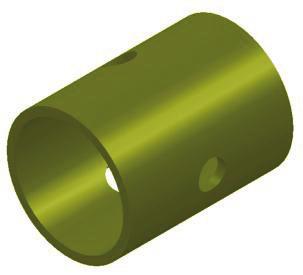

23 PÍSTNÍ SKUPINA POJISTNÝ KROUŽEK Pojistný kroužek slouží k axiálnímu zajištění pístního čepu. Obr. 10 Pojistný kroužek OJNIČNÍ POUZDRO Ojniční pouzdro je zalisováno do oka ojnice s přesahem u kluzného typu uložení. Vyrábí se z oceli nebo z bronzu, který má dobré kluzné vlastnosti. Jeho šířka je rovna šířce ojnice, nebo přesahuje na každé straně řádově o desetiny milimetru [2]. U motoru BD-1-S-72A je použito bronzové ojniční pouzdro. Obr. 11 Ojniční pouzdro OJNICE Ojnice spojuje píst s klikovým hřídelem. Je namáhána silami od tlaku plynů a setrvačnými silami na tah, tlak a vzpěr. Všechny tyto síly se mění, proto je ojnice namáhána na únavu. Ojnice se skládá z oka, dříku a hlavy. U kluzného typu uložení pístního čepu je do oka ojnice zalisováno pouzdro z oceli nebo bronzu. Při použití valivého uložení pístního čepu musí být plocha oka ojnice cementována. Uložení hlavy ojnice je ve většině případů valivé a tyto plochy musí být cementované. Pro nejméně namáhané ojnice postačují oceli a Běžně se pro automobilové motory používají oceli a Pro větší namáhání oceli , a pro největší namáhání oceli , a [2]. BRNO

24 PÍSTNÍ SKUPINA Obr. 12 Ojnice 4.2 REDUKCE HMOTNOSTI OJNICE Redukce hmotnosti ojnice je provedena dle literatury [5]. Ojnice koná obecný rovinný pohyb. Pístní čep koná posuvný pohyb a klikový čep rotační pohyb. Při vyšetřování dynamického pohybu klikového mechanismu potřebujeme ojnici nahradit do dvou nebo do tří bodů. Tuto redukci je nutno provést, protože potřebujeme zjistit, jaká hmotnost ojnice se připočte k posuvným a rotačním hmotám [5]. BRNO

25 PÍSTNÍ SKUPINA Obr. 13 Rozměry pro redukci hmotnosti ojnice Těžiště ojnice jsem určil z programu Solid Works Hodnoty potřebné pro určení redukce hmotnosti ojnice jsou: NÁHRADA OJNICE TŘEMI BODY Hmotnost ojnice se rozdělí do hmotnosti oka, hmotnosti těžiště a hmotnosti hlavy ojnice, přičemž musí platit: Hmotnost ojnice se musí rovnat součtu hmotností náhradní soustavy. Těžiště ojnice musí být totožné s těžištěm náhradní soustavy. Moment setrvačnosti ojnice k ose procházející těžištěm se musí rovnat momentu setrvačnosti náhradní soustavy k téže ose [5]. Údaje potřebné pro výpočet redukce hmotnosti ojnice jsem zjistil z programu Solid Works BRNO

26 PÍSTNÍ SKUPINA Obr. 14 Fyzikální vlastnosti ojnice Hmotnost ojnice. Moment setrvačnosti ojnice k ose procházející těžištěm. Hmotnost ojnice před redukcí a po redukci musí být stejná: (14) (15) (16) Řešením předchozích rovnic dostaneme: Hmotnost posuvných hmot ojnice: (17) BRNO

27 PÍSTNÍ SKUPINA Hmotnost rotačních hmot ojnice: (18) Hmotnost soustředěná v těžišti ojnice: (19) PŘEPOČET TŘÍBODOVÉ REDUKCE HMOTNOSTI OJNICE NA DVOUBODOVOU Hmotnost těžiště se rozdělí v poměru vzdáleností a připočte se k hmotnostem posuvných a rotačních hmot [5]. Hmotnost těžiště připočtená k hmotnosti posuvných hmot: (20) Hmotnost těžiště připočtená k hmotnosti rotačních hmot: (21) Celková hmotnost posuvných hmot ojnice: (22) Celková hmotnost rotačních hmot ojnice: (23) BRNO

28 PÍSTNÍ SKUPINA 4.3 HMOTNOST PÍSTNÍ SKUPINY Pro přesnější uřčení setrvačných sil byla hmotnost pístní skupiny zvážena na kuchyňské váze. Píst: slitina hliníku Pístní kroužek: tvárná litina Pístní čep: ocel Pojistný kroužek: ocel Ojniční pouzdro: bronz Ojnice: ocel Hmotnost posuvné části ojnice je stanovena z rovnice (22) HMOTNOST PÍSTNÍ SKUPINY VČETNĚ PÍSTNÍHO ČEPU (24) HMOTNOST PÍSTNÍ SKUPINY BEZ PÍSTNÍHO ČEPU (25) HMOTNOST PÍSTNÍ SKUPINY S HMOTNOSTÍ POSUVNÉ ČÁSTI OJNICE (26) BRNO

29 KINEMATIKA KLIKOVÉHO MECHANISMU 5 KINEMATIKA KLIKOVÉHO MECHANISMU Kinematika klikového mechanismu je provedena dle literatury [5]. Klikový mechanismus převádí přímočarý pohyb pístu na rotační pohyb klikového hřídele. U většiny motorů se dnes používá zkráceného mechanismu, kdy píst nahrazuje funkci křižáku. Nejčastější typ mechanismu je osový (centrický), kde osa válce je totožná s osou klikové hřídele [2]. Obr. 15 Kinematika klikového mechanismu [10] 5.1 DRÁHA PÍSTU Dráha pístu z horní úvrati při rovnoměrném otáčení klikového hřídele bude: (27) [m] - zalomení klikového hřídele [m] - délka ojnice [ ] - úhel natočení klikového hřídele [ ] - úhel odklonu ojnice BRNO

30 KINEMATIKA KLIKOVÉHO MECHANISMU Rozvinutím výrazu do Fourierovy řady, ze které ponecháme pouze první dva členy, bude po úpravách výsledná dráha: (28) 1. harmonická složka dráhy: (29) 2. harmonická složka dráhy: (30) 0,08 Dráha pístu 0,07 0,06 0,05 s [m] 0,04 0,03 0,02 0, úhel natočení α [ ] Dráha pístu 1.harmonická složka dráhy 2.harmonická složka dráhy Obr. 16 Průběh dráhy pístu BRNO

31 KINEMATIKA KLIKOVÉHO MECHANISMU 5.2 RYCHLOST PÍSTU Rychlost obdržíme derivací dráhy. (31) 1. harmonická složka rychlosti: (32) 2. harmonická složka rychlosti: (33) 10 Rychlost pístu v [m/s] úhel natočení α [ ] Rychlost pístu 1.harmonická složka rychlosti 2.harmonická složka rychlosti Obr. 17 Průběh rychlosti pístu BRNO

32 KINEMATIKA KLIKOVÉHO MECHANISMU 5.3 ZRYCHLENÍ PÍSTU Zrychlení obdržíme druhou derivací dráhy. (34) 1. harmonická složka zrychlení: (35) 2. harmonická složka zrychlení: (36) a [m/s 2 ] Zrychlení pístu úhel natočení α [ ] Zrychlení pístu 1.harmonická složka zrychlení 2.harmonická složka zrychlení Obr. 18 Průběh zrychlení pístu BRNO

33 INDIKÁTOROVÝ DIAGRAM 6 INDIKÁTOROVÝ DIAGRAM Pro získání dat na vykreslení indikátorového diagramu jsem použil software Lotus Engine Simulation. Pomocí tohoto programu se vytvoří imaginární model spalovacího motoru, kterému se nataví všechny parametry a následně se spustí simulace. Parametry motoru pro simulaci jsem získal z této práce a další potřebné hodnoty jsem odměřil ze skutečného motoru. Data získaná z programu pro sestrojení a diagramu se importují např. do programu Microsoft Excel, kde se vykreslí grafy. Tato data nedokážou zcela popsat reálné měření motoru na brzdě. Pro vykreslení průběhu sil v klikovém mechanismu a pevnostní kontrolu pístní skupiny pro půdní frézu však tyto průběhy vyhovují. 6.1 P-V DIAGRAM diagram zobrazuje tlak ve válci v závislosti na okamžitém objemu nad pístem. 1,8 p-v diagram 1,6 1,4 1,2 p v [MPa] 1 0,8 0,6 0,4 0, V C [cm 3 ] Obr. 19 p-v diagram BRNO

34 INDIKÁTOROVÝ DIAGRAM 6.2 P DIAGRAM TLAKŮ VE VÁLCI diagram zobrazuje průběh tlaků ve válci v závislosti na úhlu natočení klikové hřídele. 1,8 Průběh tlaků ve válci 1,6 1,4 1,2 p v [MPa] 1 0,8 0,6 0,4 0, úhel natočení α [ ] Obr. 20 p-α diagram tlaků ve válci Maximální tlak ve válci je a je dosažen při úhlu natočení klikové hřídele za horní úvratí. BRNO

35 INDIKÁTOROVÝ DIAGRAM 6.3 P DIAGRAM TLAKŮ V KLIKOVÉ SKŘÍNI diagram zobrazuje průběh tlaků v klikové skříni v závislosti na úhlu natočení klikové hřídele. 0,22 Průběh tlaků v klikové skříni 0,2 0,18 0,16 0,14 p ks [MPa] 0,12 0,1 0,08 0,06 0,04 0, úhel natočení α [ ] Obr. 21 p-α diagram tlaků v klikové skříni Maximální tlak v klikové skříni je a je dosažen při úhlu natočení klikové hřídele Tlak v klikové skříni, odpovídající úhlu natočení klikového hřídele při maximálním tlaku ve válci, je. BRNO

36 PRŮBĚHY SIL V KLIKOVÉM MECHANISMU 7 PRŮBĚHY SIL V KLIKOVÉM MECHANISMU Průběhy sil v klikovém mechanismu jsou provedeny dle literatury [5]. Síly v klikovém mechanismu jsou vykresleny pro Obr. 22 Síly působící v klikovém mechanismu [11] BRNO

37 PRŮBĚHY SIL V KLIKOVÉM MECHANISMU 7.1 PRIMÁRNÍ SÍLY Jsou způsobené tlakem plynů ve válci SÍLA NA PÍST OD TLAKU PLYNŮ VE VÁLCI Síla na píst od tlaku plynů je dána vztahem: (37) [MPa] - tlak ve válci [MPa] - tlak v klikové skříni F p [N] Síla na píst od tlaku plynů úhel natočení α [ ] Obr. 23 Průběh síly na píst od tlaku plynů BRNO

38 PRŮBĚHY SIL V KLIKOVÉM MECHANISMU 7.2 SEKUNDÁRNÍ SÍLY Jsou způsobené hmotností pohybujících se částí pístní skupiny. Vznikají z důvodu rovnoměrně zrychleného pohybu pístu a působí vždy proti tomuto pohybu SETRVAČNÁ SÍLA POSUVNÝCH HMOT VČETNĚ HMOTNOSTI PÍSTNÍHO ČEPU Setrvačná síla posuvných hmot včetně hmotnosti pístního čepu je dána vztahem: (38) 1000 Setrvačná síla (s hmotností pístního čepu) F sp ' [N] úhel natočení α [ ] Obr. 24 Průběh setrvačné síly včetně hmotnosti pístního čepu BRNO

39 PRŮBĚHY SIL V KLIKOVÉM MECHANISMU SETRVAČNÁ SÍLA POSUVNÝCH HMOT BEZ HMOTNOSTI PÍSTNÍHO ČEPU Setrvačná síla posuvných hmot bez hmotnosti pístního čepu je dána vztahem: (39) Setrvačná síla (bez hmotnosti pístního čepu) F sp '' [N] úhel natočení α [ ] Obr. 25 Průběh setrvačné síly bez hmotnosti pístního čepu BRNO

40 PRŮBĚHY SIL V KLIKOVÉM MECHANISMU SETRVAČNÁ SÍLA S HMOTNOSTÍ POSUVNÝCH HMOT OJNICE Setrvačná síla s hmotností posuvných hmot ojnice je dána vztahem: (40) Setrvačná síla 1. řádu: (41) Setrvačná síla 2. řádu: (42) Setrvačné síly 1. a 2. řádu potřebujeme znát pro vyvážení klikového mechanismu Setrvačná síla s hmotností posuvných hmot ojnice F s [N] úhel natočení α [ ] Setrvačná síla Setrvačná síla 1. řádu Setrvačná síla 2. řádu Obr. 26 Průběh setrvačné síly s hmotností posuvných hmot ojnice BRNO

41 PRŮBĚHY SIL V KLIKOVÉM MECHANISMU 7.3 CELKOVÁ SÍLA NA PÍST Celková síla na píst je dána vztahem: (43) 6000 Celková síla na píst F c [N] úhel natočení α [ ] Obr. 27 Průběh celkové síly na píst BRNO

42 PRŮBĚHY SIL V KLIKOVÉM MECHANISMU 7.4 SÍLA PŘENÁŠENÁ PÍSTNÍM ČEPEM Síla přenášená pístním čepem je dána vztahem: (44) Úhel odklonu ojnice: [ ] (45) 6000 Síla přenášená pístním čepem F č [N] úhel natočení α [ ] Obr. 28 Průběh síly přenášené pístním čepem BRNO

43 PRŮBĚHY SIL V KLIKOVÉM MECHANISMU 7.5 SÍLA V OSE OJNICE Síla v ose ojnice je dána vztahem: (46) Celková síla působící ve směru osy pístu je dána vztahem: (47) 5500 Síla v ose ojnice F o [N] úhel natočení α [ ] Obr. 29 Průběh síly v ose ojnice BRNO

44 PRŮBĚHY SIL V KLIKOVÉM MECHANISMU 7.6 NORMÁLOVÁ SÍLA NA STĚNU VÁLCE Normálová síla na stěnu válce je dána vztahem: (48) 600 Normálová síla na stěnu válce F n [N] úhel natočení α [ ] Obr. 30 Průběh normálové síly na stěnu válce BRNO

45 PRŮBĚHY SIL V KLIKOVÉM MECHANISMU 7.7 RADIÁLNÍ SÍLA NA KLIKOVÉM ČEPU Radiální síla na klikovém čepu je dána vztahem: (49) F r [N] Radiální síla na klikovém čepu úhel natočení α [ ] Obr. 31 Průběh radiální síly na klikovém čepu BRNO

46 PRŮBĚHY SIL V KLIKOVÉM MECHANISMU 7.8 CELKOVÁ SÍLA NA KLIKOVÉM ČEPU Celková síla na klikovém čepu je dána vztahem: (50) Odstředivá síla rotačních hmot: (51) F rc [N] Celková síla na klikovém čepu úhel natočení α [ ] Celková síla na klikovém čepu Odstředivá síla rotačních hmot Obr. 32 Průběh celkové síly na klikovém čepu BRNO

47 PRŮBĚHY SIL V KLIKOVÉM MECHANISMU 7.9 TEČNÁ SÍLA NA KLIKOVÉM ČEPU Tečná síla na klikovém čepu je dána vztahem: (52) 3000 Tečná síla na klikovém čepu F t [N] úhel natočení α [ ] Obr. 33 Průběh tečné síly na klikovém čepu BRNO

48 PRŮBĚHY SIL V KLIKOVÉM MECHANISMU 7.10 TOČIVÝ (KROUTICÍ) MOMENT Točivý moment je dán vztahem: (53) 120 Točivý (krouticí) moment M k [Nm] úhel natočení α [ ] střední hodnota točivého momentu Obr. 34 Průběh točivého momentu BRNO

49 PEVNOSTNÍ VÝPOČET PÍSTNÍHO ČEPU 8 PEVNOSTNÍ VÝPOČET PÍSTNÍHO ČEPU Pístní čep je namáhán silami od tlaku plynů a setrvačných sil. Maximální síla namáhající pístní čep je v okamžiku maximálního spalovacího tlaku. Tato síla je zmenšena o velikost setrvačných sil [1]. U pevnostního výpočtu pístního čepu není proveden výpočet opalizace čepu. Pevnostní kontrola je provedena dle literatury [1]. 8.1 MĚRNÝ TLAK Obr. 35 Charakteristické rozměry uložení pístního čepu Rozměry uložení pístního čepu: [mm] - šířka ojničního oka [mm] - délka mezi nálitky ok pístu zvětšená o zražení hran [mm] - délka nálitku oka pístu [mm] - celková délka pístního čepu [mm] - vnější průměr pístního čepu [mm] - vnitřní průměr pístního čepu BRNO

50 PEVNOSTNÍ VÝPOČET PÍSTNÍHO ČEPU MĚRNÝ TLAK MEZI PÍSTNÍM ČEPEM A POUZDREM OKA OJNICE Měrný tlak mezi pístním čepem a pouzdrem ojnice je určen vztahem: (54) Obr. 36 Prutový model pístního čepu [1] Maximální síla pro uřčení měrného tlaku mezi pístním čepem a pouzdrem oka ojnice je odečtená z Obr. 28 a její hodnota je. Na Obr. 36 síla síle. Potom výsledný měrný tlak bude po dosazení do rovnice (54): Dovolená hodnota měrného tlaku v pouzdru ojnice je dle literatury[1]. Měrný tlak mezi pístním čepem a pouzdrem oka ojnice je nižší než dovolený tlak pouzdro oka ojnice na otlačení vyhovuje MĚRNÝ TLAK MEZI PÍSTNÍM ČEPEM A OKY V PÍSTU Měrný tlak mezi pístním čepem a oky v pístu je určen vztahem: (55) Délka nálitku oka pístu: (56) Zatěžující síla pro určení měrného tlaku je: [N] (57) BRNO

51 PEVNOSTNÍ VÝPOČET PÍSTNÍHO ČEPU [N] - maximální síla od tlaku plynů [N] - setrvačná síla posuvných hmot bez hmotnosti pístního čepu Maximální síla od tlaku plynů je odečtená z Obr. 23 a její hodnota je. Tomu odpovídající setrvačná síla posuvných hmot bez hmotnosti pístního čepu pro stejný úhel natočení klikového hřídele je odečtená z Obr. 25 a její hodnota je. Potom výsledný měrný tlak bude po dosazení do rovnice (55): Dovolená hodnota měrného tlaku v okách pístu je dle literatury [1]. Měrný tlak mezi pístním čepem a oky v pístu je nižší než dovolený tlak oka v pístu na otlačení vyhovují. 8.2 NAMÁHÁNÍ PÍSTNÍHO ČEPU OHYBEM Pístní čep je namáhán ohybem, přičemž maximální ohybový moment je uprostřed délky pístního čepu. Z experimentálních měření je odpovídající model pístního čepu na Obr. 37 [1]. Obr. 37 Prutový model pístního čepu namáhaného ohybem [1] Obr. 38 Uvolněný prut [1] BRNO

52 PEVNOSTNÍ VÝPOČET PÍSTNÍHO ČEPU Maximální síla namáhající pístní čep ohybem je odečtená z Obr. 28 a její hodnota je. Na Obr. 37 a Obr. 38 síla síle. Z rovnice statické rovnováhy uvolněného prvku je maximální ohybový moment ve vetknutí: (58) Modul průřezu v ohybu pro mezikruhový příčný průřez: (59) Maximální ohybové napětí: (60) Dovolené napětí v ohybu pro pístní čepy z cementačních ocelí je dle literatury [5]. Maximální napětí v pístním čepu namáhaným ohybem je nižší než dovolené napětí pístní čep na ohyb vyhovuje. 8.3 NAMÁHÁNÍ PÍSTNÍHO ČEPU SMYKEM Pístní čep je namáhán smykem v průřezu mezi nálitky pístu a ojničním okem. Maximální smykové napětí v neutrální ploše příčného průřezu je podle Žuravského vzorce [1]. (61) Maximální síla potřebná pro vypočet je odečtená z Obr. 28 a její hodnota je Posouvající síla je: (62) BRNO

53 PEVNOSTNÍ VÝPOČET PÍSTNÍHO ČEPU Lineární moment plochy nad řešeným vláknem: (63) Kvadratický moment průřezu k těžišti: (64) Potom maximální smykové napětí bude po dosazení do rovnice (61): Dovolené napětí ve smyku pro pístní čepy z cementačních ocelí je dle literatury [5]. Maximální napětí v pístním čepu namáhaným smykem je nižší než dovolené napětí pístní čep na smyk vyhovuje. BRNO

54 PEVNOSTNÍ KONTROLA OJNICE 9 PEVNOSTNÍ KONTROLA OJNICE Pevnostní kontrola horního oka ojnice je provedena dle literatury [1]. 9.1 PEVNOSTNÍ KONTROLA OKA OJNICE Obr. 39 Charakteristické rozměry uložení horního oka ojnice rozměry uložení oka ojnice: [mm] - vnitřní průměr ojničního ložiska [mm] - vnější průměr ojničního ložiska [mm] - vnější průměr oka ojnice [mm] - šířka ojničního oka MĚRNÝ TLAK MEZI POUZDREM A OKEM OJNICE Zalisováním ložiskového pouzdra vznikne na vnitřním povrchu oka ojnice měrný tlak, který vyvolá určité napětí. Toto napětí se za provozu po ohřátí zvýší vlivem větší roztažnosti bronzového pouzdra [1]. Materiál ložiska: bronz Součinitel tepelné roztažnosti Modul pružnosti v tahu Materiál ojnice: ocel Součinitel tepelné roztažnosti Modul pružnosti v tahu Přesah ojničního pouzdra: Ohřev oka: Zvětšení přesahu pouzdra ohřátím: (65) BRNO

55 PEVNOSTNÍ KONTROLA OJNICE Výsledný měrný tlak: (66) Konstanta : (67) Konstanta : (68) Poissonova konstanta pro ocel. Potom výsledný měrný tlak bude po dosazení do rovnice (66): Napětí na vnějším a vnitřním vlákně se určí stejně jako na válcovém tělese zatíženém vnitřním tlakem: Vnější vlákno : Vnitřní vlákno : (69) (70) Dovolená hodnota napětí je dle literatury [1]. Napětí na vnějším vlákně a vnitřním vlákně je nižší než dovolené napětí oko ojnice vyhovuje. BRNO

56 PEVNOSTNÍ KONTROLA OJNICE NAMÁHÁNÍ OKA OJNICE TLAKOVOU SILOU Oko ojnice je namáháno tlakovou silou. Předpokládáme, že výslednice spojitého zatížení síla působí v ose ojnice. Pro výpočet nahrazujeme oko silně zakřiveným prutem o poloměru vetknutým v bodě 0, jak ukazuje Obr. 40 [1]. Obr. 40 Namáhání oka ojnice tlakem [1] Vzhledem k symetričnosti ojnice a zatížení v průřezu 0-0 lze vzít jenom polovinu ojnice a vazbové působení nahradit silovými účinky tj. momentem a normálovou silou [1]. Pro normálovou sílu a moment byly odvozeny empirické vztahy: (71) (72) Velikost součinitelů stanovíme na základě úhlu zakotvení oka do dříku ojnice, jak ukazuje Obr. 41. Obr. 41 Úhel zakotvení dříku do oka ojnice BRNO

57 PEVNOSTNÍ KONTROLA OJNICE Hodnoty koeficientů jsou uvedeny v následující tabulce: Tab. 2 Velikost součinitelů a 1, a 2 v závislosti na úhlu zakotvení oka φ z dříku do ojnice [1] ,0002 0,0008 0,0030 0, ,0001-0,0003-0,0012-0,0030 Protože pro úhel nejsou v tabulce součinitelé, provedu lineární interpolaci: Koeficient : (73) Koeficient : (74) Poloměr těžiště příčného průřezu: (75) Maximální síla namáhající oko ojnice tlakem je odečtená z Obr. 28 a její hodnota je. Na Obr. 40 síla síle. Normálová síla bude z rovnice (71): Moment bude z rovnice (72): Konstanta : (76) Úhel je odečtený z Obr. 41 a dosazuje se v radiánech:. BRNO

58 PEVNOSTNÍ KONTROLA OJNICE Řešením rovnic statické rovnováhy uvolněného prvku v průřezu I-I dostáváme: Moment: (77) Normálová síla: (78) Tloušťka ojničního oka: (79) příčný průřez oka ojnice: (80) příčný průřez pouzdra oka ojnice: (81) Z Hookova zákona plyne, že prodloužení oka i pouzdra ojnice jsou v průřezu I-I stejná: (82) Konstanta vyjadřující podíl normálové síly: BRNO

59 PEVNOSTNÍ KONTROLA OJNICE Normálové napětí vyvolané tlakovou silou: (83) NAMÁHÁNÍ OKA OJNICE SETRVAČNOU SILOU Z Obr. 28 je patrné, že oko ojnice je namáháno pouze tlakem. Při maximálních otáčkách motoru by mohlo dojít k nezapálení směsi a oko ojnice bude v horní úvrati namáháno tahem od setrvačných sil pístní skupiny. Tento děj je reálný a mohl by v provozu nastat, proto je nutné provést pevnostní kontrolu oka ojnice na tah od setrvačných sil. Obr. 42Průběh zatížení a napětí v oku ojnice při namáhání tahem a) průběh napětí na vnějších vláknech b) průběh napětí na vnitřních vláknech [1] Oko ojnice je zatěžováno setrvačnou silou posuvných hmot. Pro výpočet nahrazujeme oko silně zakřiveným prutem o poloměru vetknutým v bodě 0, jak ukazuje Obr. 43 [1]. BRNO

60 PEVNOSTNÍ KONTROLA OJNICE Obr. 43 Model silně zakřiveného prutu [1] Pomocné rozměry: (84) (85) Poloměr těžiště příčného průřezu je z rovnice (75). Úhel se dosazuje ve stupních a jeho hodnota je z Obr. 41. Maximální setrvačná síla namáhající horní oko tahem je odečtená z Obr. 24 a její hodnota je. Vzhledem k symetričnosti ojnice a zatížení v průřezu 0-0 lze vzít jenom polovinu ojnice a vazbové působení nahradit silovými účinky tj. momentem a normálovou silou [1]. Pro normálovou sílu a moment byly odvozeny následující empirické vztahy: (86) (87) BRNO

61 PEVNOSTNÍ KONTROLA OJNICE Řešením rovnic statické rovnováhy uvolněného prvku v průřezu I-I dostáváme: Moment: (88) Normálová síla: (89) Tloušťka ojničního oka je z rovnice (79). Příčný průřez oka ojnice je z rovnice (80). Příčný průřez pouzdra oka ojnice je z rovnice (81). Z Hookova zákona plyne, že prodloužení oka i pouzdra ojnice jsou v průřezu I-I stejná: Z rovnice (82) je konstanta. Normálová napětí na vnějším a vnitřním vlákně průřezu I-I pro silně zakřivený prut namáhaný ohybem a tahem: Vnější vlákno : (90) Vnitřní vlákno : (91) BRNO

62 PEVNOSTNÍ KONTROLA OJNICE ÚNAVOVÉ NAMÁHÁNÍ HORNÍHO OKA OJNICE Únavové namáhání horního oka ojnice je provedeno dle literatury [7]. Maximální napětí cyklu: (92) Minimální napětí cyklu: (93) Střední napětí cyklu: Amplituda napětí cyklu: (94) (95) Dle literatury [8] má ocel tyto parametry: Mez únavy vzorku: (96) Mez únavy reálné součásti s použitím Marinova vzorce je: (97) Součinitel vlivu jakosti povrchu: (98) BRNO

63 PEVNOSTNÍ KONTROLA OJNICE Součinitel vlivu velikosti tělesa: (99) Součinitel vlivu způsobu zatěžování: (100) Součinitel vlivu teploty: (101) Součinitel spolehlivosti: (102) Součinitel dalších vlivů: (103) Potom mez únavy reálné součásti bude z rovnice (97). Bezpečnost k meznímu stavu únavy podle Gerberova kritéria: (104) oko ojnice vyhovuje BEZPEČNOST K MEZNÍMU STAVU PRUŽNOSTI (105) oko ojnice vyhovuje. BRNO

64 PEVNOSTNÍ VÝPOČET PÍSTU 10 PEVNOSTNÍ VÝPOČET PÍSTU 10.1 NAMÁHÁNÍ PÍSTU OD TALKU PLYNŮ Vzhledem ke složitosti dna pístu (deflektorový píst), je pevnostní kontrola provedena metodou konečných prvků v programu ANSYS WORKBENCH 12.1 (Ansys Inc., Canonsburg, PA, USA). Rovnice odvozené pro analytické řešení v literatuře [1] jsou pro rovné nebo mírně vypuklé dno, řešení by dávalo zkreslující výsledky. Proto jsem použil metodu konečných prvků IMPORT MODELU Jak jsem zmínil, modely částí pístní skupiny byly nakresleny v programu Solid Works Tento model pístu se uloží ve formátu parasolid (*.x_t) v programu Solid Works 2009 a importuje se do systému ANSYS WORKBENCH TVORBA SÍTĚ Tvorba sítě v programu ANSYS WORKBENCH 12.1 se provádí pomocí ikony mesh. Program sám vybere nejvhodnější typ elementu pro zadanou úlohu. V tomto případě je to element SOLID 187. Velikost elementu jsem zvolil 1,5 mm, což je pro tento typ úlohy dostačující. Další zjemňování sítě nemá vliv na zvyšování napětí. Obr. 44 Konečno-prvkový model sítě Tab. 3 Vlastnosti sítě počet uzlů počet prvků BRNO

65 PEVNOSTNÍ VÝPOČET PÍSTU Obr. 45 Element SOLID 187 (ANSYS HELP) OKRAJOVÉ PODMÍNKY Obr. 46 Plochy s okrajovými podmínkami Materiál pístu jsem přiřadil z knihovny ANSYSU, je to slitina hliníku s obdobnými vlastnostmi jako u skutečného pístu. Parametry slitiny jsou: Modul pružnosti v tahu: Poissonova konstanta: Plocha A - Hodnota tlaku na tuto plochu je maximální tlak, který je dosažen při spalování ve válci. Jeho hodnota je z Obr. 20. U dvoudobého motoru dochází ke stlačování směsi v klikové skříni. Hodnota tlaku v klikové skříni, odpovídající úhlu natočení klikového hřídele při maximálním tlaku ve válci, je z Obr. 21. Tato hodnota je zanedbatelná a při výpočtu jsem ji neuvažoval. BRNO

66 PEVNOSTNÍ VÝPOČET PÍSTU Plocha B - Vazba typu remote displacement umožňuje rotaci pístu na pístním čepu. Vybral jsem horní plochu oka pístu, protože v ideálním případě působení tlaku na plochu A by se pístní čep dotýkal oka pístu pouze v této ploše. Ve skutečnosti je však tato plocha menší. Zamezil jsem posuvu v osách x, y, z a rotacím kolem osy x, z a to vše v kartézském souřadném systému. Kolem osy y může píst rotovat. Plocha C - Stejné podmínky jako pro plochu B. Plochy D - Vazba typu displacement. U této vazby jsem zamezil posuvu v ose x a ostatní posuvy jsem nechal volné a to vše ve válcovém souřadném systému VÝSLEDKY PEVNOSTNÍ ANALÝZY PŘI NAMÁHÁNÍ OD TLAKU PLYNŮ a) deformace Na Obr. 47 a Obr. 48 je celková deformace pístu. Píst se od tlaku plynů deformuje tak, že se jeho průměr ve směru pístního čepu zvětšuje a naopak ve směru kolmém na pístní čep se jeho průměr zmenšuje. Maximální hodnota deformace je 0,015 mm na konci pláště pístu. Celková deformace pístu ukazuje, že čím delší je plášť pístu, tím větší budou deformace na konci pláště pístu. Na Obr. 49, Obr. 50 a Obr. 51 jsou zobrazeny deformace v jednotlivých osách x, y a z. Obr. 47 Celková deformace pístu [mm] BRNO

67 PEVNOSTNÍ VÝPOČET PÍSTU Obr. 48 Celková deformace pístu z pohledu od pístního čepu [mm] Obr. 49 Deformace v ose x [mm] BRNO

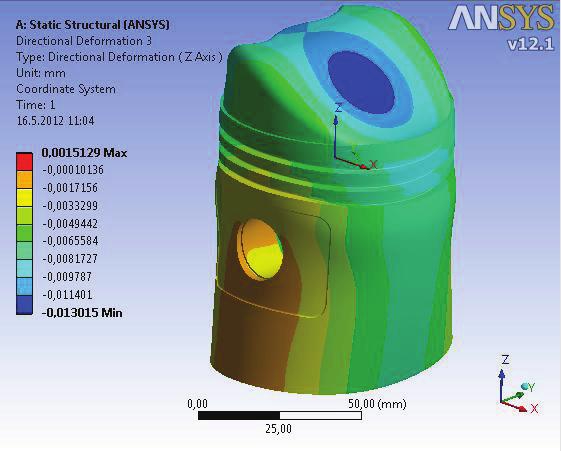

68 PEVNOSTNÍ VÝPOČET PÍSTU Obr. 50 Deformace v ose y [mm] Obr. 51 Deformace v ose z [mm] BRNO

69 PEVNOSTNÍ VÝPOČET PÍSTU b) napětí Na Obr. 52 a Obr. 53 je zobrazeno napětí dle podmínky HMH. Maximální hodnota napětí je v přechodu žebra a dosahuje hodnoty. Z pevnostního hlediska je tento přechod koncentrátorem napětí. U strojních součástí se přechody konstruují s maximální možným zaoblením, aby se hodnota napětí v tomto místě snížila na přípustnou mez. Tato hodnota je závislá na dovoleném napětí pro daný druh materiálu a způsobu zatěžování. Při ostrém přechodu bez zaoblení by napětí v tomto místě teoreticky vzrostlo do nekonečna. Dovolené napětí je pro hliníkové slitiny dle literatury [1]. Maximální napětí v pístu je nižší než dovolené napětí píst pevnostně vyhovuje. Obr. 52 Rozložení napětí dle podmínky HMH [MPa] BRNO

70 PEVNOSTNÍ VÝPOČET PÍSTU Obr. 53 Řez modelem pístu s koncentrátorem napětí v přechodu žebra dle podmínky HMH [MPa] 10.2 NEJSLABŠÍ MÍSTO PLÁŠTĚ PÍSTU Tato kontrola je provedena dle literatury [1]. Stejně jako při namáhání oka ojnice setrvačnými silami posuvných hmot bude při nezapálení směsi namáhán nejslabší průřez pístu na tah od setrvačných sil koruny pístu. Největší namáhání bude dosaženo v horní úvrati pístu při maximálních otáčkách motoru. Tento děj je reálný a mohl by v provozu nastat, proto je nutné provést pevnostní kontrolu na tah. Nejslabší průřez u tohoto pístu je ve třetí drážce pro pístní kroužek, jak ukazuje Obr. 54. Údaje potřebné pro výpočet jsem zjistil z programu Solid Works Obr. 54Koruna pístu BRNO

71 PEVNOSTNÍ VÝPOČET PÍSTU Hmotnost koruny pístu Nejslabší průřez pístu Setrvačná síla koruny pístu je dána vztahem: (106) Maximální tahové napětí v průřezu je: (107) Dovolené napětí v tahu je pro hliníkové slitiny je dle literatury [1]. Maximální napětí v pístu při namáhání tahem je nižší než dovolené napětí píst na tah vyhovuje MĚRNÝ TLAK NA PLÁŠTI PÍSTU Tato kontrola je provedena dle literatury [1]. Měrný tlak na plášti pístu je vyvolán normálovou silou. Měrný tlak je určen vztahem: (108) [mm] vrtání [mm] - nosná délka pláště pístu Maximální normálová síla je odečtená z Obr. 30 a její hodnota je Potom výsledný měrný tlak bude z rovnice (108): Doporučené hodnoty měrného tlaku na plášti pístu jsou dle literatury [1]. Výsledný měrný tlak na plášti pístu je nižší než doporučený tlak píst na otlačení vyhovuje. BRNO

72 ZÁVĚR ZÁVĚR Z technických údajů motoru BD-1-S-72A jsem stanovil základní parametry klikového mechanismu. Modely pístní skupiny jsem nakreslil v 3D programu Solid Works Pro přesnější určení setrvačných sil byla hmotnost pístní skupiny odvážena na kuchyňské váze. K získání dat na vykreslení a diagramu jsem použil program Lotus Engine Simulation. Tyto data jsem importoval do programu Microsoft Excel, kde jsem vykreslil průběhy sil v klikovém mechanismu. Průběhy sil mi posloužily pro pevnostní kontrolu pístní skupiny, která je provedena dle literatury [1]. Pevnostní kontrola je provedena analyticky u pístního čepu a horního oka ojnice. Pístní čep jsem kontroloval na ohyb, smyk a tlak v opěrných plochách. Z pevnostní kontroly vyplývá, že napětí v pístním čepu jsou nižší než dovolená pístní čep vyhovuje. Hodnoty měrných tlaků v oku ojnice a v okách pístu také nepřekročily dovolené hodnoty. Do horního oka ojnice je zalisováno pouzdro z bronzu, které způsobí na vnitřním povrchu oka určité napětí. Tlakové namáhání horního oka ojnice je způsobeno tlakem plynů ve válci a je zmenšeno o velikost setrvačných sil pístní skupiny. Uvažoval jsem i namáhání oka ojnice tahem, ke kterému za běžných podmínek nedojde. Při maximálních otáčkách motoru může dojít k nezapálení směsi a oko ojnice bude v horní úvrati namáháno tahem od setrvačných sil pístní skupiny. Proto jsem provedl kontrolu horního oka ojnice na tah. Síly namáhající horní oko ojnice tlakem a tahem se v čase mění, a proto je namáhání únavové. Bezpečnost k meznímu stavu únavy jsem vypočítal pomocí Gerberova kritéria. U oka ojnice jsem provedl také kontrolu k meznímu stavu pružnosti. Součinitele bezpečnosti k oběma mezním stavům jsou větší než 1 oko ojnice vyhovuje. V horním oku ojnice jsou mazací otvory, které jsem při výpočtu neuvažoval. Z pohledu pevnosti působí jako vrub. Určení této napjatosti by vyžadovalo použít metodu konečných prvků. Pevnostní kontrola pístu při namáhání od tlaku plynů, vzhledem ke složitosti dna pístu, je provedena v programu ANSYS WORKBENCH Z pevnostní analýzy vyplývá, že největší napětí vzniká v přechodu žebra. Z pevnostního hlediska je tento přechod koncentrátorem napětí. Nejvyšší hodnota napětí je. Dovolené napětí je. Píst při namáhání od tlaku plynů pevnostně vyhovuje. Namáhání koruny pístu tahem a měrný tlak na plášti pístu jsem provedl analyticky. Obě tyto kontroly vyhovují. BRNO

73 POUŽITÉ INFORMAČNÍ ZDROJE POUŽITÉ INFORMAČNÍ ZDROJE [1] RAUSCHER, J. Ročníkový projekt: Studijní opory [online]. Brno, 2005 [cit ]. Dostupné z: < [2] JANSA, V. a kol. Konstrukce motocyklu. 1.vyd. Praha: Státní nakladatelství technické literatury, [3] VYKOUKAL, R. Dvoudobé motory vozidlové. 1.vyd. Praha: Státní nakladatelství technické literatury, [4] HUSÁK, P. Motocykly s dvoudobým motorem. 1.vyd. Brno: Computer Press, a.s., ISBN [5] BOLEK, A., KOCHMAN, J. Části strojů 2. svazek. 5.vyd. Praha: Nakladatelství technické literatury, [6] MAČKAL, J., ŘEZNÍČKOVÁ, S. Motorobot PF-62 s příslušenstvím: popis a návod k obsluze - seznam náhradních součástí. Praha: Vydavatelství MZLVH, [7] SHIGLEY, E. J., MISCHKE, R. Ch., BUDYNAS, G. R. Konstruování strojních součástí. 1. vyd. Brno: Nakladatelství VUTIUM, ISBN [8] LEINVEBER, J., VÁVRA, P. Strojnické tabulky. 1.vyd. Praha: ALBRA-pedagogické nakladatelství, ISBN [9] Návod k obsluze motoru BD-1-S-72A [online]. [cit ]. Dostupné z: < [10] Konstruování strojů: mechanismy [online]. Brno: Fakulta strojního inženýrství [cit ]. Dostupné z: < [11] Konstruování strojů: mechanismy [online]. Brno: Fakulta strojního inženýrství [cit ]. Dostupné z: < [12] [online]. [cit ]. Dostupné z: < BRNO
