2 VY_32_INOVACE_48_ Vodní elektrárna Autor: Jana Czuchová Název: Vodní elektrárna Předmět: Fyzika Ročník: Zhotoveno: Anotace: prezentace na téma vodní elektrárna s možnými úkoly pro žáky Klíčová slova: vodní elektrárna, vodní kolo, turbína, přečerpávající elektrárna

3 VODNÍ ELEKTRÁRNA

4 Vodní kolo jedno z nejstarších zařízení k získání energie proudící vody přeměňuje ji na pohybovou energii rotačního pohybu používáno i pro pohon mechanismů v kovářských dílnách - hamrech a na pilách

5 Kolo na spodní vodu využívá pouze kinetické energie vody, proudící pod ním. tig_meyers.png, staženo jako volné dílo Kolo na vrchní vodu je zaléváno svrchu a otáčí se ve směru proudu vody vrchníčástí. Využívá především potenciální energie vody. laechtig_meyers.png, staženo 10.4,2012 jako volné dílo

6 Vodní turbína točivý stroj, který přeměňuje kinetickou či tlakovou energii vody na mechanickou energii s elektrickým generátorem resp. alternátorem spojeným s turbínou je hlavní součástí vodních elektráren generátor převádí mechanickou energii turbíny na energii elektrickou jejich účinnost je až 95%

7 Nejznámější druhy vodních turbín PELTONOVA TURBÍNA FRANCISOVA TURBÍNA KAPLANOVA TURBÍNA elton_turbine.jpg, staženo 10.4,2012 jako volné dílo Turbine_complete.jpg, staženo jako volné dílo _Blansko_turb%C3%ADna.jpg, staženo jako volné dílo

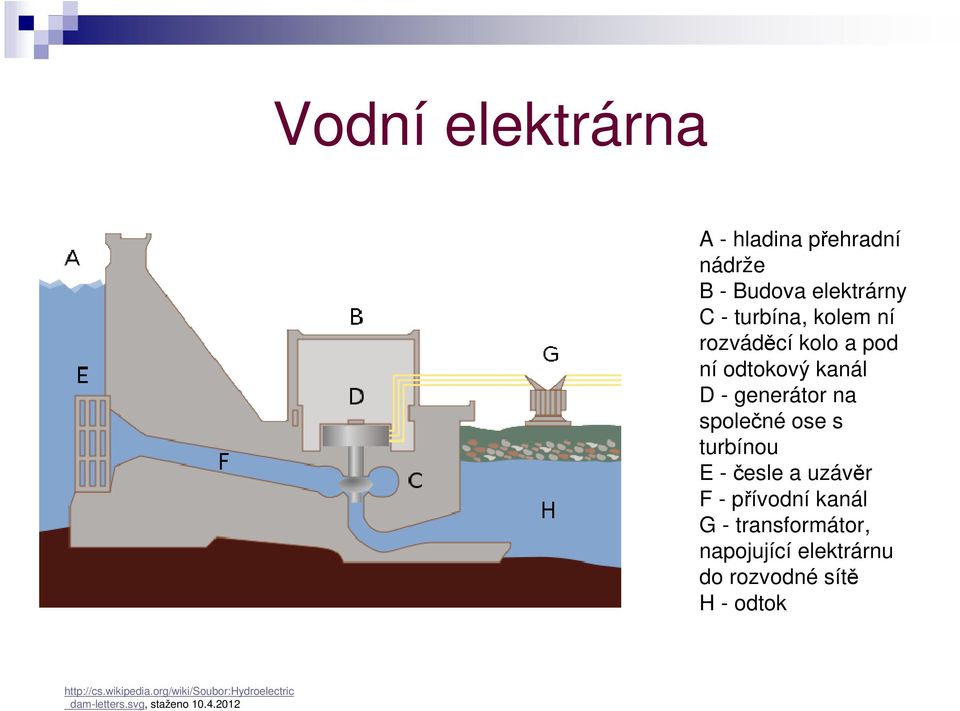

8 Vodní elektrárna A - hladina přehradní nádrže B - Budova elektrárny C - turbína, kolem ní rozváděcí kolo a pod ní odtokový kanál D - generátor na společné ose s turbínou E -česle a uzávěr F - přívodní kanál G - transformátor, napojující elektrárnu do rozvodné sítě H - odtok _dam-letters.svg, staženo

9 Rozdělení Vodní elektrárny Malé vodní elektrárny Přečerpávací vodní elektrárny Přílivové elektrárny

10 Přečerpávací vodní elektrárna Základ tvoří dvě výškově různě položené nádrže Reverzní turbína může být poháněna vodou nebo naopak může pracovat jako čerpadlo

11 Princip funkce V době velké spotřeby proudí voda z horní nádrže spádovým potrubím na turbínu pohánějící generátor V době přebytku energie (např. v noci) generátor pohání turbínu v opačném směru, tím vytlačuje vodu zpět do horní nádrže

12 staženo

13 Úkoly: Sestavte model vodního kola, přiveďte vodu a obměňujte přítok: dolní voda, horní voda, různé nastavení lopatek vůči vodě Najděte výhody a nevýhody vodní elektrárny Najděte výkon některých českých vodních elektráren
