1 Digitální učební materiál Projekt CZ.1.07/1.5.00/ Inovujeme, inovujeme Šablona III/2 Inovace a zkvalitnění výuky prostřednictvím ICT (DUM) Tematická oblast Základní aranžérské nářadí a pomůcky, vybavení pracoviště, BOZP Základní aranžérské materiály DUM č. 32_CH02_1_7 Téma Manipulace s ručním nářadím kladiva, šroubováky, kleště RVP H/01 Aranžér Ročník 1. Předmět Technologie a materiály Zpracovala Marie Matušková Kdy IX Klíčová slova Kleště, štípačky, kombinačky, kladivo, palice, šroubovák Toto dílo obsahuje citace v souladu s 31 odst. 1 písm. c) zákona č. 121/2000 Sb., o právu autorském a může být použito výhradně při vyučování. Anotace DUM DUM lze využít v předmětu Technologie a materiály, ale i v Odborném výcviku oboru vzdělání Aranžér. Obsahuje prezentaci 12-ti stran pro frontální výuku bezpečnosti práce s nástroji a nářadím kladiva, šroubováky, kleště. Zadané úkoly lze řešit individuálně nebo ve skupinách. Druh výukového zdroje: Prezentace k výuce se zadáním úkolů. Typ interakce: Frontální, skupinová Soubor název 32_CH02_1_7 Manipulace s ručním nářadím kladiva, šroubováky, kleště Soubor popis obsahu Prezentace PowerPoint, 12 stran pro frontální výuku včetně zadaných úkolů pro písemné zpracování. Vypracování úkolů lze provést individuálně i skupinově. Metodický list Prezentace je použita k seznámení žáků s pobíraným učivem. U jednotlivých snímků probíhá výklad učitele. Žáky postupně seznámíme s probíraným učivem dle prezentace PowerPoint, kterou využíváme jako osnovu k danému tématu. Poslední snímek obsahuje kontrolní otázky. Žáci je vypracují individuálně nebo ve skupinách. Písemně zpracovaný úkol lze využít jako výukový materiál s možností dalšího doplnění a aktualizaci učiva. Střední škola potravinářská, obchodu a služeb Brno Sídlo: Charbulova 106, Brno

2 Manipulace s ručním nářadím kladívka, kleště, šroubováky ZÁKLADNÍ ARANŽÉRSKÉ NÁŘADÍ A POMŮCKY, BOZP ZÁKLADNÍ ARANŽÉRSKÉ MATERIÁLY

3 Kladivo Kladiva patří k nástrojům, které jsou potřeba při většině řemeslnických pracích. Jsou zhotovena kováním z měkčí nástrojové oceli. Po vykování se přebrušují, kalí a popouštějí. Skládají se z dřevěné rukojeti a kovové hlavy. Podle toho, při jakých činnostech se používají je můžeme rozdělit na: Zámečnická, truhlářská, zednická, obuvnická, sklenářská, k naklepávání kos, kovářská, pro domácnost, aranžérská apod. 2

4 Kladivo Je určeno k zatloukání špendlíků a malých hřebíků do dekoračních ploch. Ideální je kovové ploché kladívko 50 g s pevným topůrkem z tvrdého dřeva. Existují i celokovové varianty, případně kombinované s magnetem. 3

5 Palice Podobné kladivům jsou palice. Jsou dřevěné (z tvrdého dřeva) nebo pryžové, používají se všude tam, kde by úder ocelového kladiva mohl poškodit používané nářadí (například držátko dláta). 4

6 Kleště Kleště jsou nástroj k uchopení a přidržování předmětů. Je vyráběno mnoho druhů kleští, protože téměř každý obor používá své vlastní typy. Podstatou kleští jsou dvě ramena pohyblivě spolu spojená kleštiny. Místu spojení obou kleštin se říká zámek. Částí kleštin pod zámkem jsou rukojeti, části nad zámkem čelisti kleští. Otáčivý střed kleští, zámek, může být různě uspořádán. Někdy jsou obě části kleští přes sebe přeloženy, jindy jsou do sebe vloženy nebo prostrčeny. 5

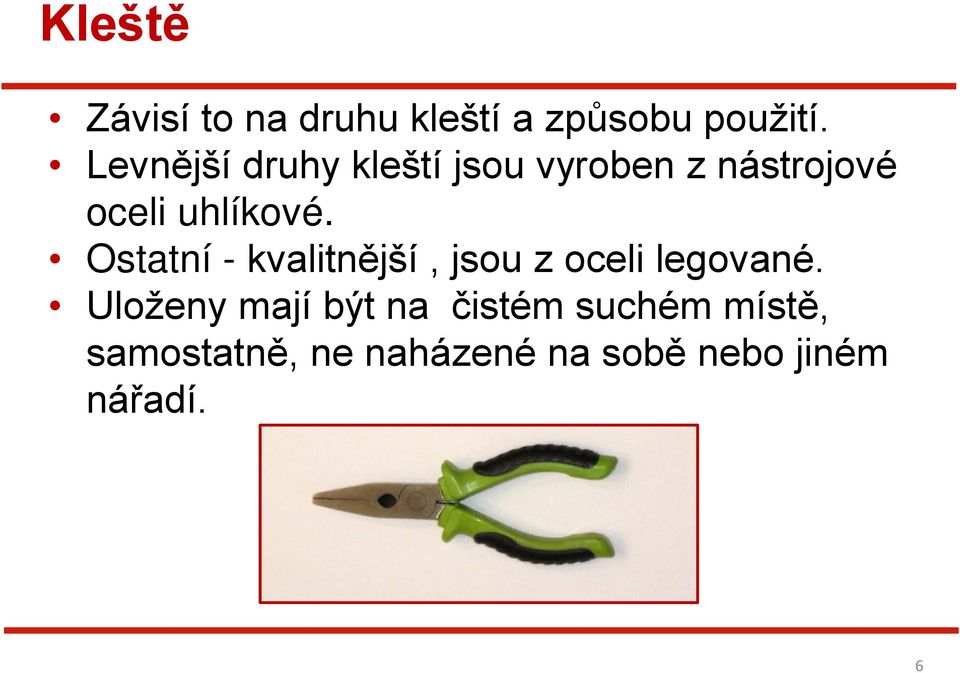

7 Kleště Závisí to na druhu kleští a způsobu použití. Levnější druhy kleští jsou vyroben z nástrojové oceli uhlíkové. Ostatní - kvalitnější, jsou z oceli legované. Uloženy mají být na čistém suchém místě, samostatně, ne naházené na sobě nebo jiném nářadí. 6

8 Kleště boční štípačky štípačky kombinačky kleště kulaté 7

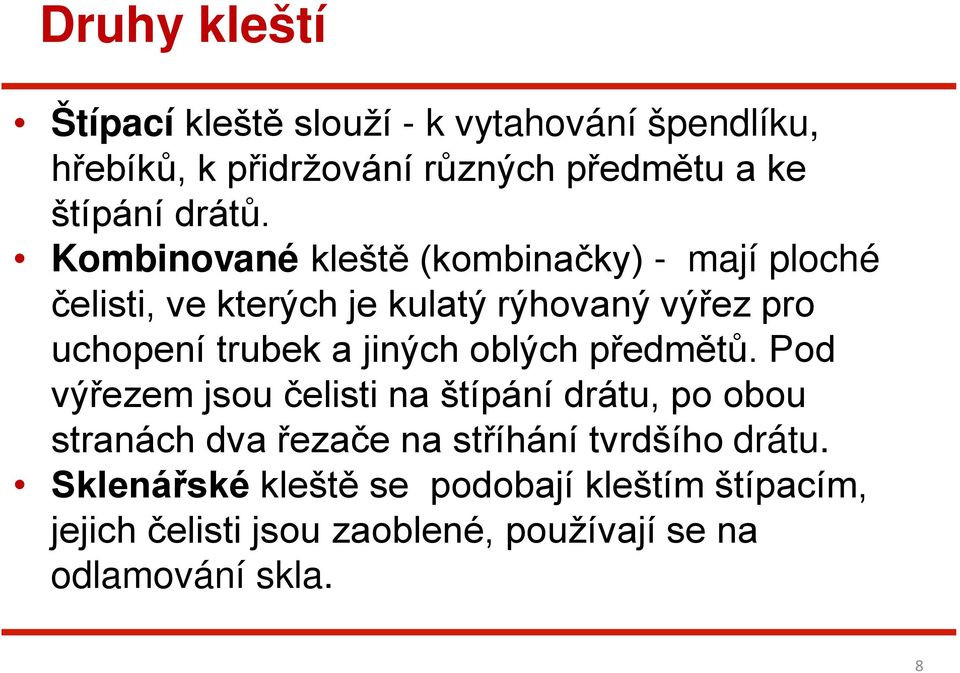

9 Druhy kleští Štípací kleště slouží - k vytahování špendlíku, hřebíků, k přidržování různých předmětu a ke štípání drátů. Kombinované kleště (kombinačky) - mají ploché čelisti, ve kterých je kulatý rýhovaný výřez pro uchopení trubek a jiných oblých předmětů. Pod výřezem jsou čelisti na štípání drátu, po obou stranách dva řezače na stříhání tvrdšího drátu. Sklenářské kleště se podobají kleštím štípacím, jejich čelisti jsou zaoblené, používají se na odlamování skla. 8

10 Druhy kleští Ploché a kulaté kleště mají název podle tvaru čelisti. Jsou přizpůsobeny pro práci s drátem, k přidržování drobných předmětů. Vnitřní plochy čelistí mají vroubkované, aby mohly pevněji uchopit předměty. Přestavitelné kleště SIKO můžeme jimi utahovat, povolovat matice, trubky apod. Elektrikářské mají izolované rukojeti. Nýtovací (k upevňování nýtů) Průbojníkové (k prosekávání materiálu) Klempířské, cihlářské, na dlaždice apod. 9

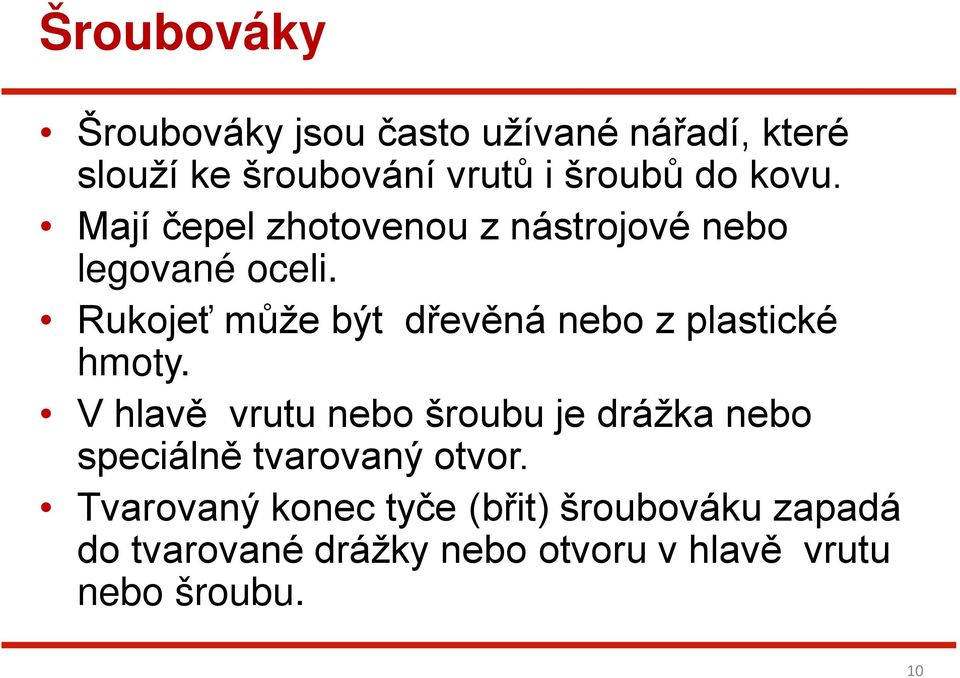

11 Šroubováky Šroubováky jsou často užívané nářadí, které slouží ke šroubování vrutů i šroubů do kovu. Mají čepel zhotovenou z nástrojové nebo legované oceli. Rukojeť může být dřevěná nebo z plastické hmoty. V hlavě vrutu nebo šroubu je drážka nebo speciálně tvarovaný otvor. Tvarovaný konec tyče (břit) šroubováku zapadá do tvarované drážky nebo otvoru v hlavě vrutu nebo šroubu. 10

12 Šroubováky Plochý - má plochou hranu, je určen pro šrouby s jednou drážkou Křížový - má tvar kříže Torx - má tvar hvězdičky Imbusový - má tvar šestiúhelníku 11

13 Práce se šroubováky Při práci je nutné používat šroubovák vhodné velikosti, odpovídající rozměrům v hlavě šroubu. Konec šroubováku má do drážky přesně zapadnout a plně ji vyplnit. Pokud použijeme šroubovák menší velikosti, poškozuje se drážka v hlavě šroubu a může se vylomit zakalená pracovní část šroubováku. Po ukončení práce uložíme na určené místo, nejlépe v obalu. 12

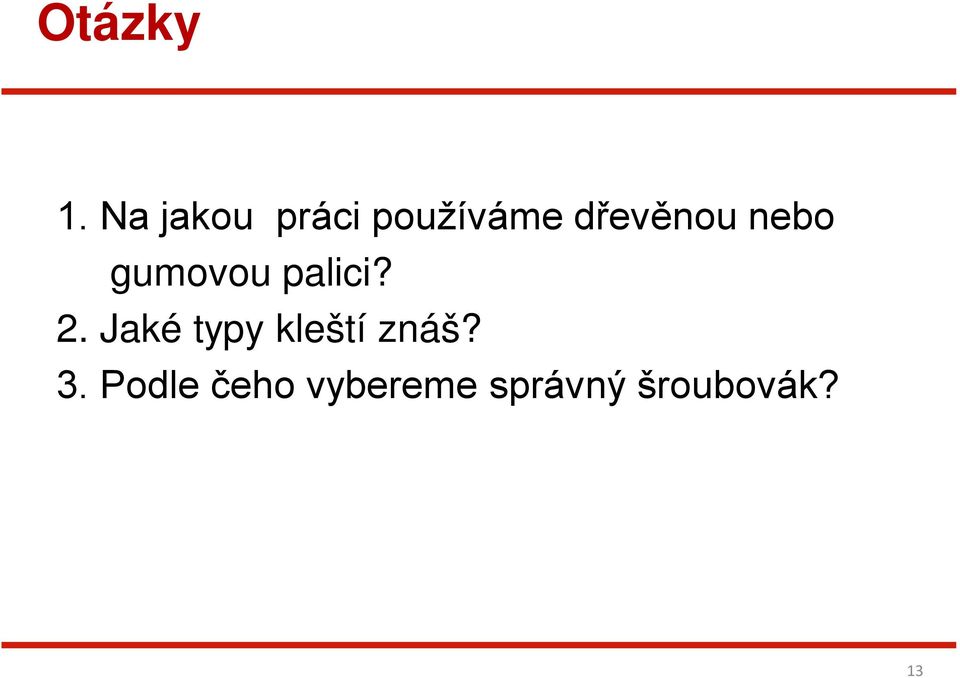

14 Otázky 1. Na jakou práci používáme dřevěnou nebo gumovou palici? 2. Jaké typy kleští znáš? 3. Podle čeho vybereme správný šroubovák? 13

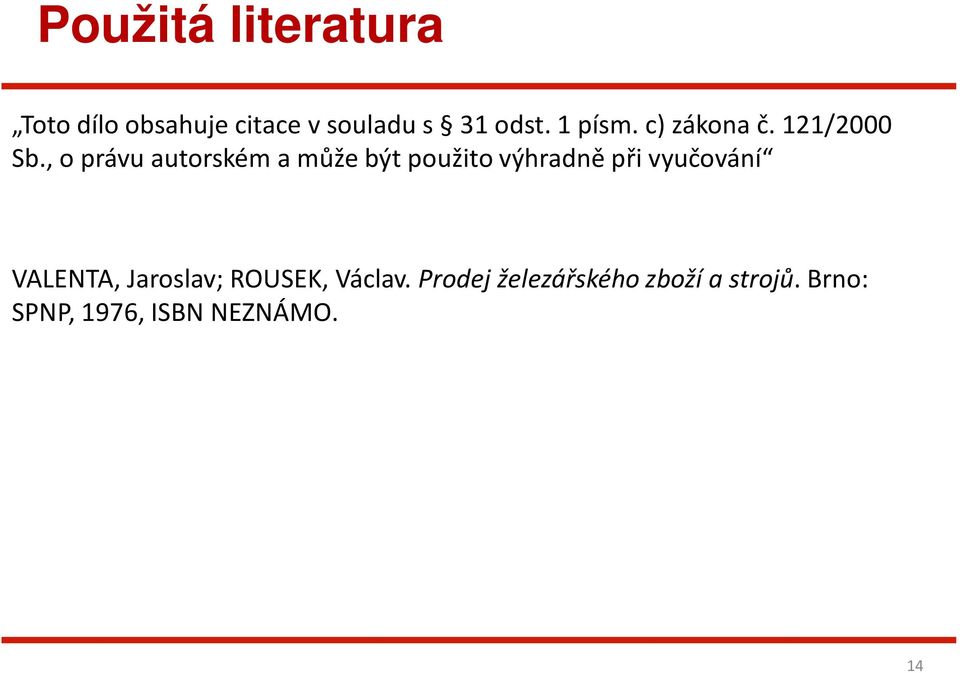

15 Použitá literatura Toto dílo obsahuje citace v souladu s 31 odst. 1 písm. c) zákona č. 121/2000 Sb., o právu autorském a může být použito výhradně při vyučování VALENTA, Jaroslav; ROUSEK, Václav. Prodej železářského zboží a strojů. Brno: SPNP, 1976, ISBN NEZNÁMO. 14
