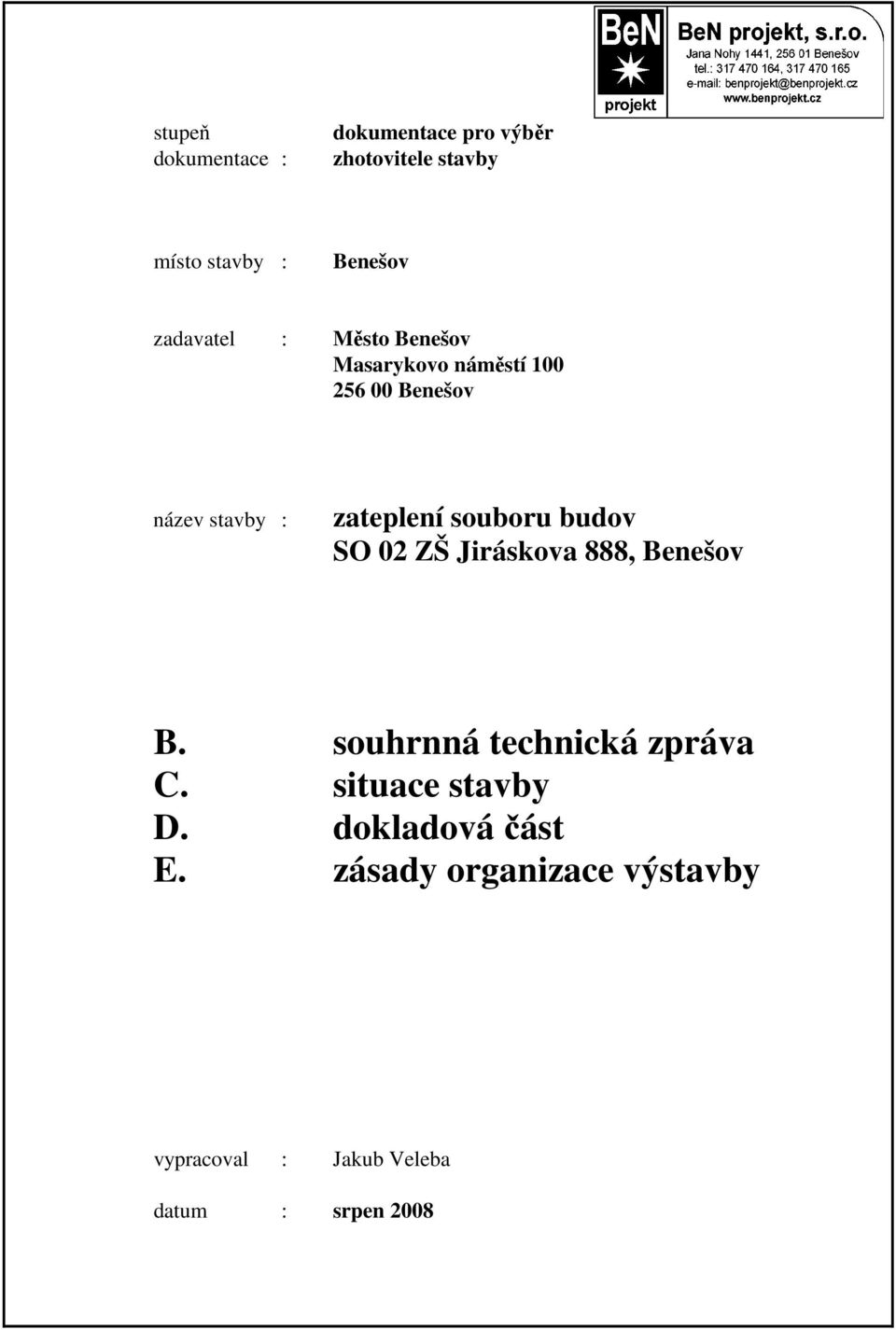

1 stupeň dokumentace : dokumentace pro výběr zhotovitele stavby místo stavby : Benešov zadavatel : Město Benešov Masarykovo náměstí Benešov název stavby : zateplení souboru budov SO 02 ZŠ Jiráskova 888, Benešov B. souhrnná technická zpráva C. situace stavby D. dokladová část E. zásady organizace výstavby vypracoval : Jakub Veleba datum : srpen 2008

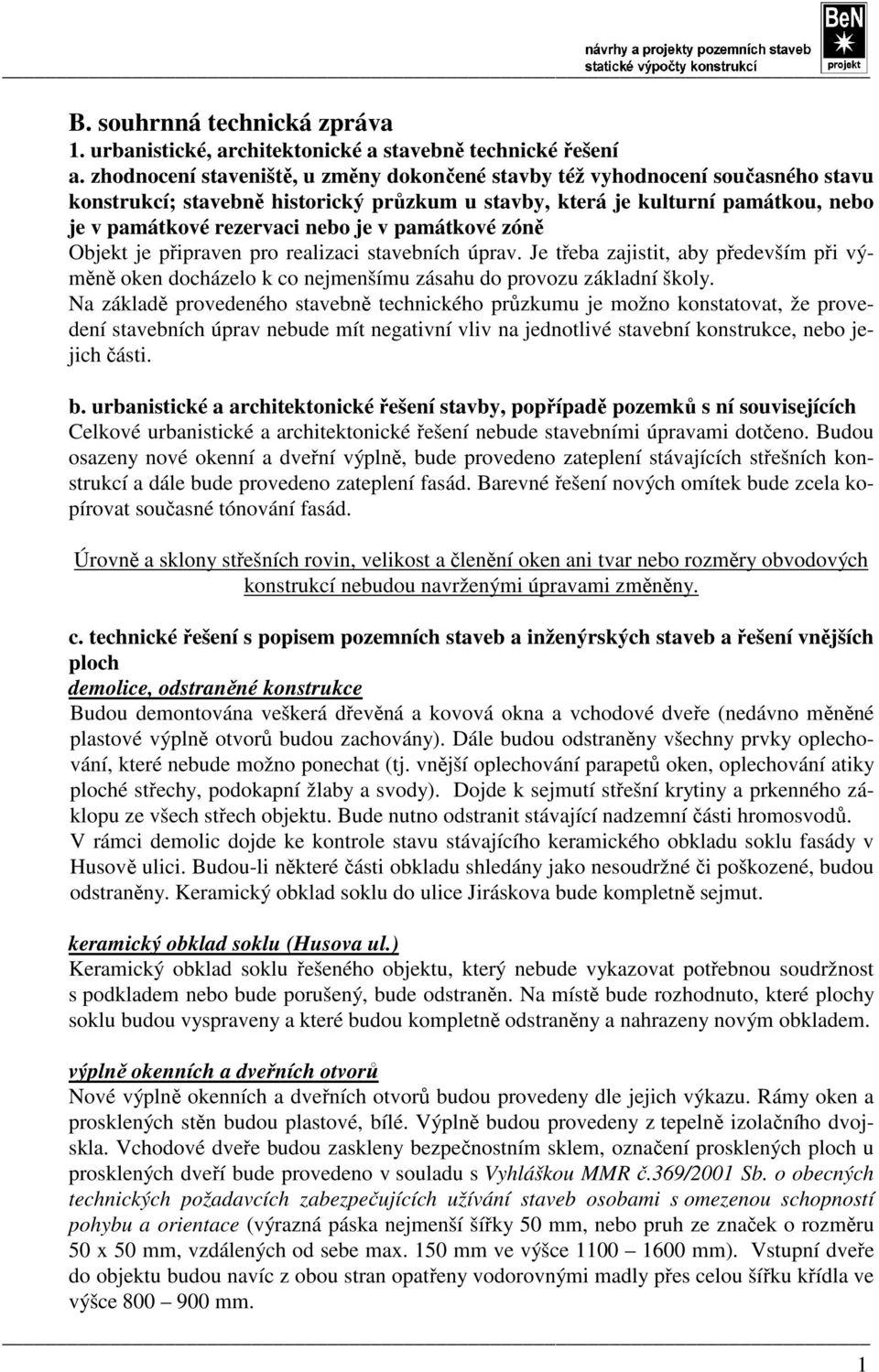

2 B. souhrnná technická zpráva 1. urbanistické, architektonické a stavebně technické řešení a. zhodnocení staveniště, u změny dokončené stavby též vyhodnocení současného stavu konstrukcí; stavebně historický průzkum u stavby, která je kulturní památkou, nebo je v památkové rezervaci nebo je v památkové zóně Objekt je připraven pro realizaci stavebních úprav. Je třeba zajistit, aby především při výměně oken docházelo k co nejmenšímu zásahu do provozu základní školy. Na základě provedeného stavebně technického průzkumu je možno konstatovat, že provedení stavebních úprav nebude mít negativní vliv na jednotlivé stavební konstrukce, nebo jejich části. b. urbanistické a architektonické řešení stavby, popřípadě pozemků s ní souvisejících Celkové urbanistické a architektonické řešení nebude stavebními úpravami dotčeno. Budou osazeny nové okenní a dveřní výplně, bude provedeno zateplení stávajících střešních konstrukcí a dále bude provedeno zateplení fasád. Barevné řešení nových omítek bude zcela kopírovat současné tónování fasád. Úrovně a sklony střešních rovin, velikost a členění oken ani tvar nebo rozměry obvodových konstrukcí nebudou navrženými úpravami změněny. c. technické řešení s popisem pozemních staveb a inženýrských staveb a řešení vnějších ploch demolice, odstraněné konstrukce Budou demontována veškerá dřevěná a kovová okna a vchodové dveře (nedávno měněné plastové výplně otvorů budou zachovány). Dále budou odstraněny všechny prvky oplechování, které nebude možno ponechat (tj. vnější oplechování parapetů oken, oplechování atiky ploché střechy, podokapní žlaby a svody). Dojde k sejmutí střešní krytiny a prkenného záklopu ze všech střech objektu. Bude nutno odstranit stávající nadzemní části hromosvodů. V rámci demolic dojde ke kontrole stavu stávajícího keramického obkladu soklu fasády v Husově ulici. Budou-li některé části obkladu shledány jako nesoudržné či poškozené, budou odstraněny. Keramický obklad soklu do ulice Jiráskova bude kompletně sejmut. keramický obklad soklu (Husova ul.) Keramický obklad soklu řešeného objektu, který nebude vykazovat potřebnou soudržnost s podkladem nebo bude porušený, bude odstraněn. Na místě bude rozhodnuto, které plochy soklu budou vyspraveny a které budou kompletně odstraněny a nahrazeny novým obkladem. výplně okenních a dveřních otvorů Nové výplně okenních a dveřních otvorů budou provedeny dle jejich výkazu. Rámy oken a prosklených stěn budou plastové, bílé. Výplně budou provedeny z tepelně izolačního dvojskla. Vchodové dveře budou zaskleny bezpečnostním sklem, označení prosklených ploch u prosklených dveří bude provedeno v souladu s Vyhláškou MMR č.369/2001 Sb. o obecných technických požadavcích zabezpečujících užívání staveb osobami s omezenou schopností pohybu a orientace (výrazná páska nejmenší šířky 50 mm, nebo pruh ze značek o rozměru 50 x 50 mm, vzdálených od sebe max. 150 mm ve výšce mm). Vstupní dveře do objektu budou navíc z obou stran opatřeny vodorovnými madly přes celou šířku křídla ve výšce mm. 1

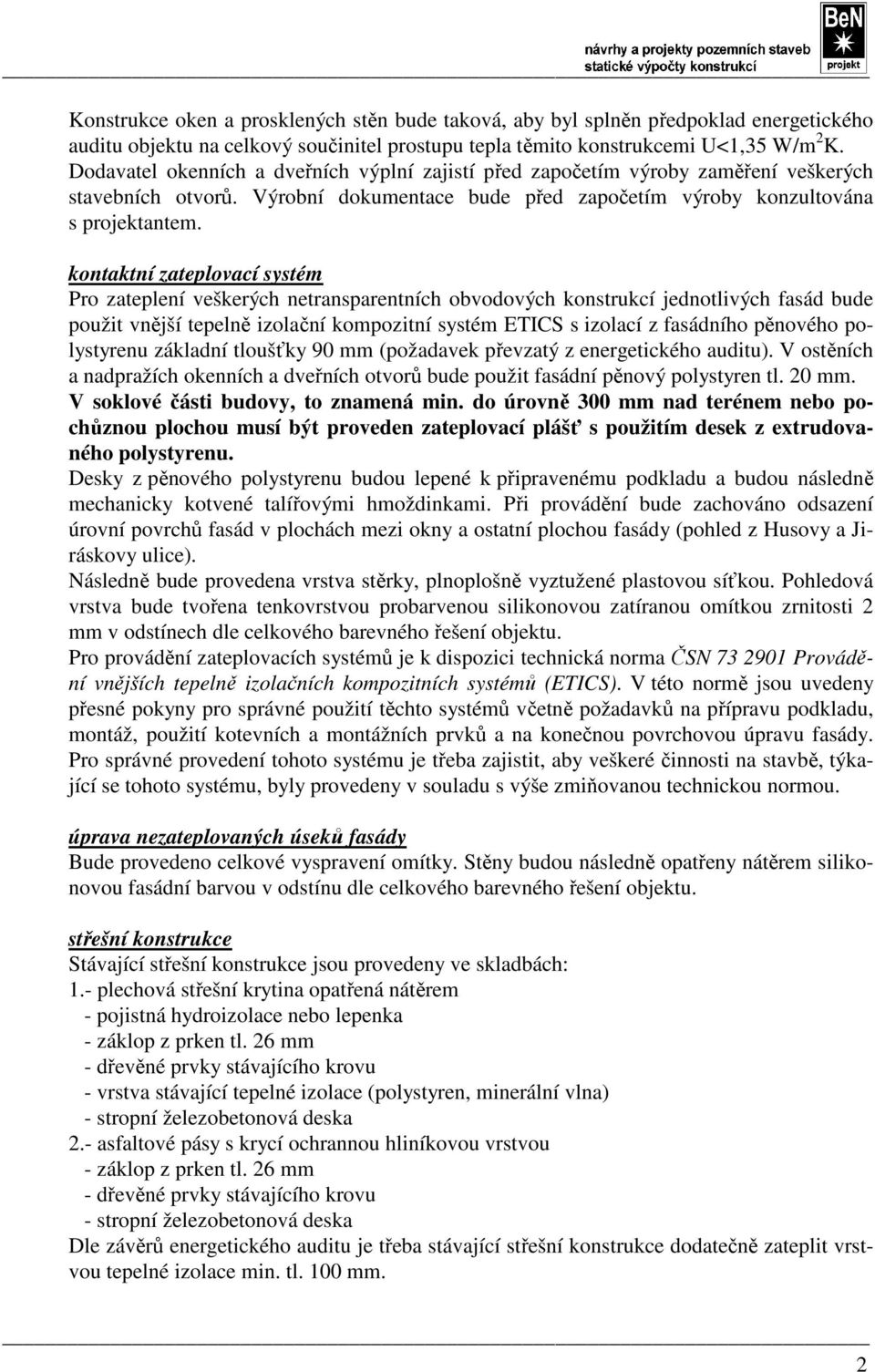

3 Konstrukce oken a prosklených stěn bude taková, aby byl splněn předpoklad energetického auditu objektu na celkový součinitel prostupu tepla těmito konstrukcemi U<1,35 W/m 2 K. Dodavatel okenních a dveřních výplní zajistí před započetím výroby zaměření veškerých stavebních otvorů. Výrobní dokumentace bude před započetím výroby konzultována s projektantem. kontaktní zateplovací systém Pro zateplení veškerých netransparentních obvodových konstrukcí jednotlivých fasád bude použit vnější tepelně izolační kompozitní systém ETICS s izolací z fasádního pěnového polystyrenu základní tloušťky 90 mm (požadavek převzatý z energetického auditu). V ostěních a nadpražích okenních a dveřních otvorů bude použit fasádní pěnový polystyren tl. 20 mm. V soklové části budovy, to znamená min. do úrovně 300 mm nad terénem nebo pochůznou plochou musí být proveden zateplovací plášť s použitím desek z extrudovaného polystyrenu. Desky z pěnového polystyrenu budou lepené k připravenému podkladu a budou následně mechanicky kotvené talířovými hmoždinkami. Při provádění bude zachováno odsazení úrovní povrchů fasád v plochách mezi okny a ostatní plochou fasády (pohled z Husovy a Jiráskovy ulice). Následně bude provedena vrstva stěrky, plnoplošně vyztužené plastovou síťkou. Pohledová vrstva bude tvořena tenkovrstvou probarvenou silikonovou zatíranou omítkou zrnitosti 2 mm v odstínech dle celkového barevného řešení objektu. Pro provádění zateplovacích systémů je k dispozici technická norma ČSN Provádění vnějších tepelně izolačních kompozitních systémů (ETICS). V této normě jsou uvedeny přesné pokyny pro správné použití těchto systémů včetně požadavků na přípravu podkladu, montáž, použití kotevních a montážních prvků a na konečnou povrchovou úpravu fasády. Pro správné provedení tohoto systému je třeba zajistit, aby veškeré činnosti na stavbě, týkající se tohoto systému, byly provedeny v souladu s výše zmiňovanou technickou normou. úprava nezateplovaných úseků fasády Bude provedeno celkové vyspravení omítky. Stěny budou následně opatřeny nátěrem silikonovou fasádní barvou v odstínu dle celkového barevného řešení objektu. střešní konstrukce Stávající střešní konstrukce jsou provedeny ve skladbách: 1.- plechová střešní krytina opatřená nátěrem - pojistná hydroizolace nebo lepenka - záklop z prken tl. 26 mm - dřevěné prvky stávajícího krovu - vrstva stávající tepelné izolace (polystyren, minerální vlna) - stropní železobetonová deska 2.- asfaltové pásy s krycí ochrannou hliníkovou vrstvou - záklop z prken tl. 26 mm - dřevěné prvky stávajícího krovu - stropní železobetonová deska Dle závěrů energetického auditu je třeba stávající střešní konstrukce dodatečně zateplit vrstvou tepelné izolace min. tl. 100 mm. 2

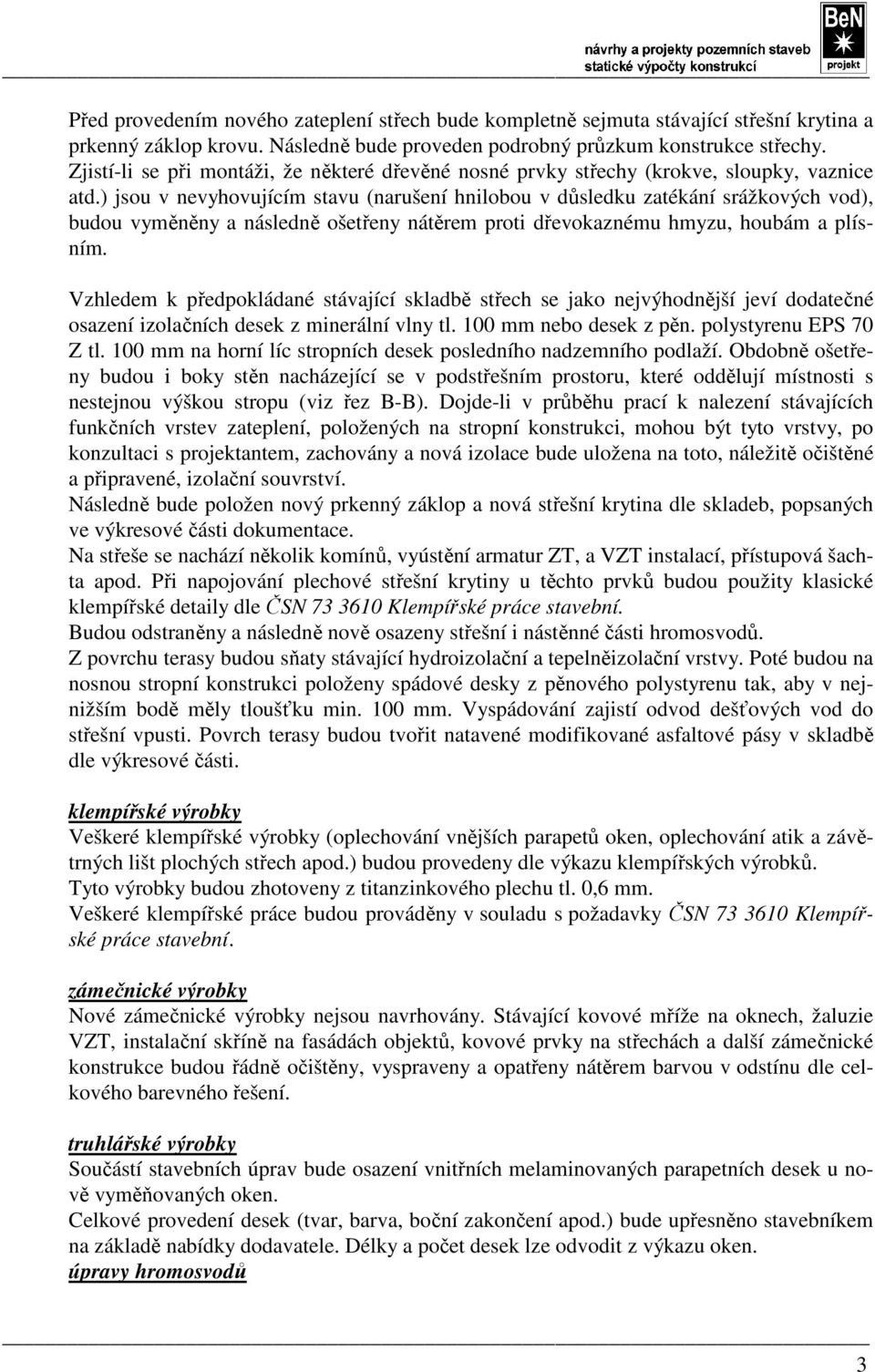

4 Před provedením nového zateplení střech bude kompletně sejmuta stávající střešní krytina a prkenný záklop krovu. Následně bude proveden podrobný průzkum konstrukce střechy. Zjistí-li se při montáži, že některé dřevěné nosné prvky střechy (krokve, sloupky, vaznice atd.) jsou v nevyhovujícím stavu (narušení hnilobou v důsledku zatékání srážkových vod), budou vyměněny a následně ošetřeny nátěrem proti dřevokaznému hmyzu, houbám a plísním. Vzhledem k předpokládané stávající skladbě střech se jako nejvýhodnější jeví dodatečné osazení izolačních desek z minerální vlny tl. 100 mm nebo desek z pěn. polystyrenu EPS 70 Z tl. 100 mm na horní líc stropních desek posledního nadzemního podlaží. Obdobně ošetřeny budou i boky stěn nacházející se v podstřešním prostoru, které oddělují místnosti s nestejnou výškou stropu (viz řez B-B). Dojde-li v průběhu prací k nalezení stávajících funkčních vrstev zateplení, položených na stropní konstrukci, mohou být tyto vrstvy, po konzultaci s projektantem, zachovány a nová izolace bude uložena na toto, náležitě očištěné a připravené, izolační souvrství. Následně bude položen nový prkenný záklop a nová střešní krytina dle skladeb, popsaných ve výkresové části dokumentace. Na střeše se nachází několik komínů, vyústění armatur ZT, a VZT instalací, přístupová šachta apod. Při napojování plechové střešní krytiny u těchto prvků budou použity klasické klempířské detaily dle ČSN Klempířské práce stavební. Budou odstraněny a následně nově osazeny střešní i nástěnné části hromosvodů. Z povrchu terasy budou sňaty stávající hydroizolační a tepelněizolační vrstvy. Poté budou na nosnou stropní konstrukci položeny spádové desky z pěnového polystyrenu tak, aby v nejnižším bodě měly tloušťku min. 100 mm. Vyspádování zajistí odvod dešťových vod do střešní vpusti. Povrch terasy budou tvořit natavené modifikované asfaltové pásy v skladbě dle výkresové části. klempířské výrobky Veškeré klempířské výrobky (oplechování vnějších parapetů oken, oplechování atik a závětrných lišt plochých střech apod.) budou provedeny dle výkazu klempířských výrobků. Tyto výrobky budou zhotoveny z titanzinkového plechu tl. 0,6 mm. Veškeré klempířské práce budou prováděny v souladu s požadavky ČSN Klempířské práce stavební. zámečnické výrobky Nové zámečnické výrobky nejsou navrhovány. Stávající kovové mříže na oknech, žaluzie VZT, instalační skříně na fasádách objektů, kovové prvky na střechách a další zámečnické konstrukce budou řádně očištěny, vyspraveny a opatřeny nátěrem barvou v odstínu dle celkového barevného řešení. truhlářské výrobky Součástí stavebních úprav bude osazení vnitřních melaminovaných parapetních desek u nově vyměňovaných oken. Celkové provedení desek (tvar, barva, boční zakončení apod.) bude upřesněno stavebníkem na základě nabídky dodavatele. Délky a počet desek lze odvodit z výkazu oken. úpravy hromosvodů 3

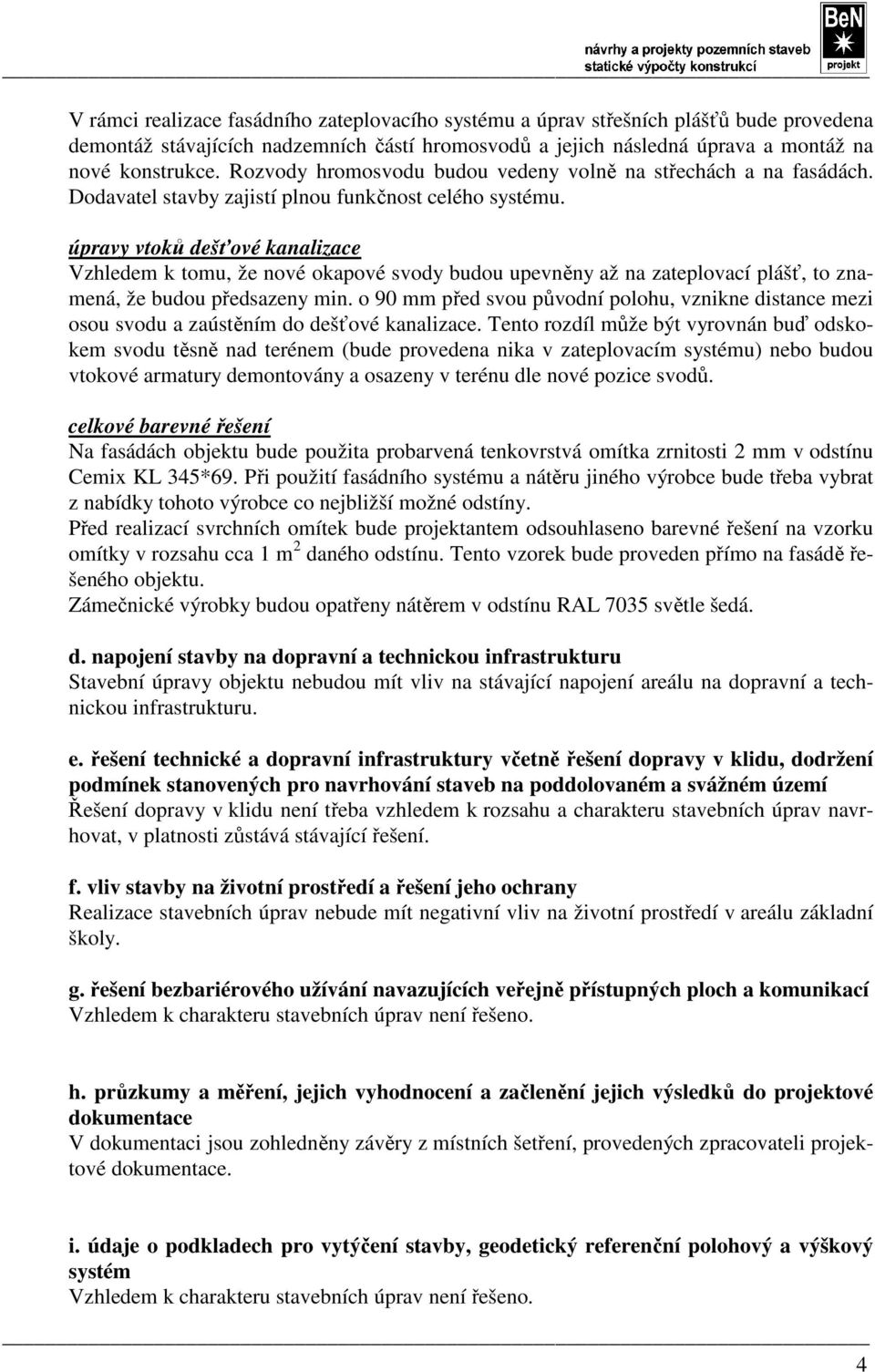

5 V rámci realizace fasádního zateplovacího systému a úprav střešních plášťů bude provedena demontáž stávajících nadzemních částí hromosvodů a jejich následná úprava a montáž na nové konstrukce. Rozvody hromosvodu budou vedeny volně na střechách a na fasádách. Dodavatel stavby zajistí plnou funkčnost celého systému. úpravy vtoků dešťové kanalizace Vzhledem k tomu, že nové okapové svody budou upevněny až na zateplovací plášť, to znamená, že budou předsazeny min. o 90 mm před svou původní polohu, vznikne distance mezi osou svodu a zaústěním do dešťové kanalizace. Tento rozdíl může být vyrovnán buď odskokem svodu těsně nad terénem (bude provedena nika v zateplovacím systému) nebo budou vtokové armatury demontovány a osazeny v terénu dle nové pozice svodů. celkové barevné řešení Na fasádách objektu bude použita probarvená tenkovrstvá omítka zrnitosti 2 mm v odstínu Cemix KL 345*69. Při použití fasádního systému a nátěru jiného výrobce bude třeba vybrat z nabídky tohoto výrobce co nejbližší možné odstíny. Před realizací svrchních omítek bude projektantem odsouhlaseno barevné řešení na vzorku omítky v rozsahu cca 1 m 2 daného odstínu. Tento vzorek bude proveden přímo na fasádě řešeného objektu. Zámečnické výrobky budou opatřeny nátěrem v odstínu RAL 7035 světle šedá. d. napojení stavby na dopravní a technickou infrastrukturu Stavební úpravy objektu nebudou mít vliv na stávající napojení areálu na dopravní a technickou infrastrukturu. e. řešení technické a dopravní infrastruktury včetně řešení dopravy v klidu, dodržení podmínek stanovených pro navrhování staveb na poddolovaném a svážném území Řešení dopravy v klidu není třeba vzhledem k rozsahu a charakteru stavebních úprav navrhovat, v platnosti zůstává stávající řešení. f. vliv stavby na životní prostředí a řešení jeho ochrany Realizace stavebních úprav nebude mít negativní vliv na životní prostředí v areálu základní školy. g. řešení bezbariérového užívání navazujících veřejně přístupných ploch a komunikací Vzhledem k charakteru stavebních úprav není řešeno. h. průzkumy a měření, jejich vyhodnocení a začlenění jejich výsledků do projektové dokumentace V dokumentaci jsou zohledněny závěry z místních šetření, provedených zpracovateli projektové dokumentace. i. údaje o podkladech pro vytýčení stavby, geodetický referenční polohový a výškový systém Vzhledem k charakteru stavebních úprav není řešeno. 4

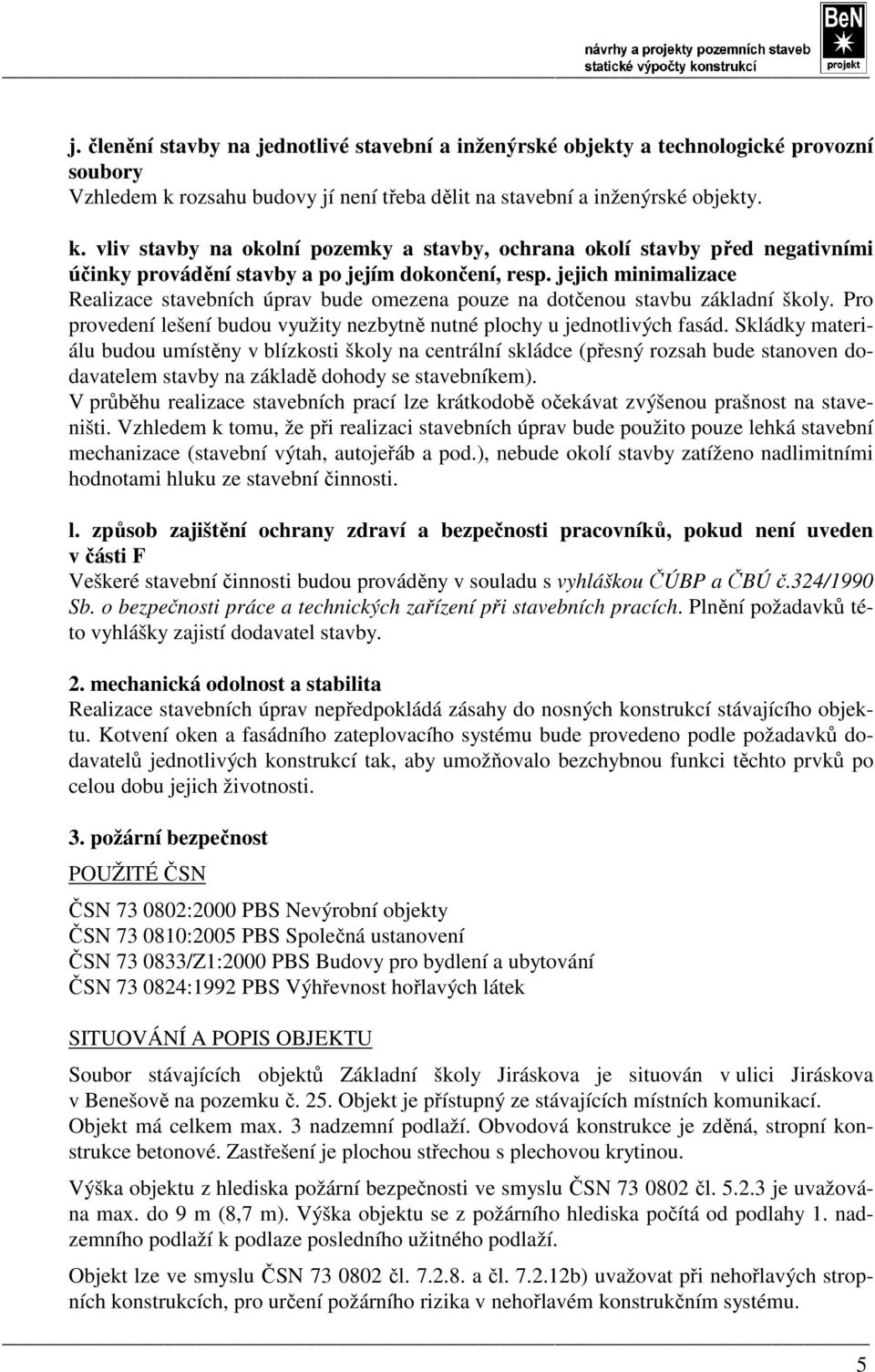

6 j. členění stavby na jednotlivé stavební a inženýrské objekty a technologické provozní soubory Vzhledem k rozsahu budovy jí není třeba dělit na stavební a inženýrské objekty. k. vliv stavby na okolní pozemky a stavby, ochrana okolí stavby před negativními účinky provádění stavby a po jejím dokončení, resp. jejich minimalizace Realizace stavebních úprav bude omezena pouze na dotčenou stavbu základní školy. Pro provedení lešení budou využity nezbytně nutné plochy u jednotlivých fasád. Skládky materiálu budou umístěny v blízkosti školy na centrální skládce (přesný rozsah bude stanoven dodavatelem stavby na základě dohody se stavebníkem). V průběhu realizace stavebních prací lze krátkodobě očekávat zvýšenou prašnost na staveništi. Vzhledem k tomu, že při realizaci stavebních úprav bude použito pouze lehká stavební mechanizace (stavební výtah, autojeřáb a pod.), nebude okolí stavby zatíženo nadlimitními hodnotami hluku ze stavební činnosti. l. způsob zajištění ochrany zdraví a bezpečnosti pracovníků, pokud není uveden v části F Veškeré stavební činnosti budou prováděny v souladu s vyhláškou ČÚBP a ČBÚ č.324/1990 Sb. o bezpečnosti práce a technických zařízení při stavebních pracích. Plnění požadavků této vyhlášky zajistí dodavatel stavby. 2. mechanická odolnost a stabilita Realizace stavebních úprav nepředpokládá zásahy do nosných konstrukcí stávajícího objektu. Kotvení oken a fasádního zateplovacího systému bude provedeno podle požadavků dodavatelů jednotlivých konstrukcí tak, aby umožňovalo bezchybnou funkci těchto prvků po celou dobu jejich životnosti. 3. požární bezpečnost POUŽITÉ ČSN ČSN :2000 PBS Nevýrobní objekty ČSN :2005 PBS Společná ustanovení ČSN /Z1:2000 PBS Budovy pro bydlení a ubytování ČSN :1992 PBS Výhřevnost hořlavých látek SITUOVÁNÍ A POPIS OBJEKTU Soubor stávajících objektů Základní školy Jiráskova je situován v ulici Jiráskova v Benešově na pozemku č. 25. Objekt je přístupný ze stávajících místních komunikací. Objekt má celkem max. 3 nadzemní podlaží. Obvodová konstrukce je zděná, stropní konstrukce betonové. Zastřešení je plochou střechou s plechovou krytinou. Výška objektu z hlediska požární bezpečnosti ve smyslu ČSN čl je uvažována max. do 9 m (8,7 m). Výška objektu se z požárního hlediska počítá od podlahy 1. nadzemního podlaží k podlaze posledního užitného podlaží. Objekt lze ve smyslu ČSN čl a čl b) uvažovat při nehořlavých stropních konstrukcích, pro určení požárního rizika v nehořlavém konstrukčním systému. 5

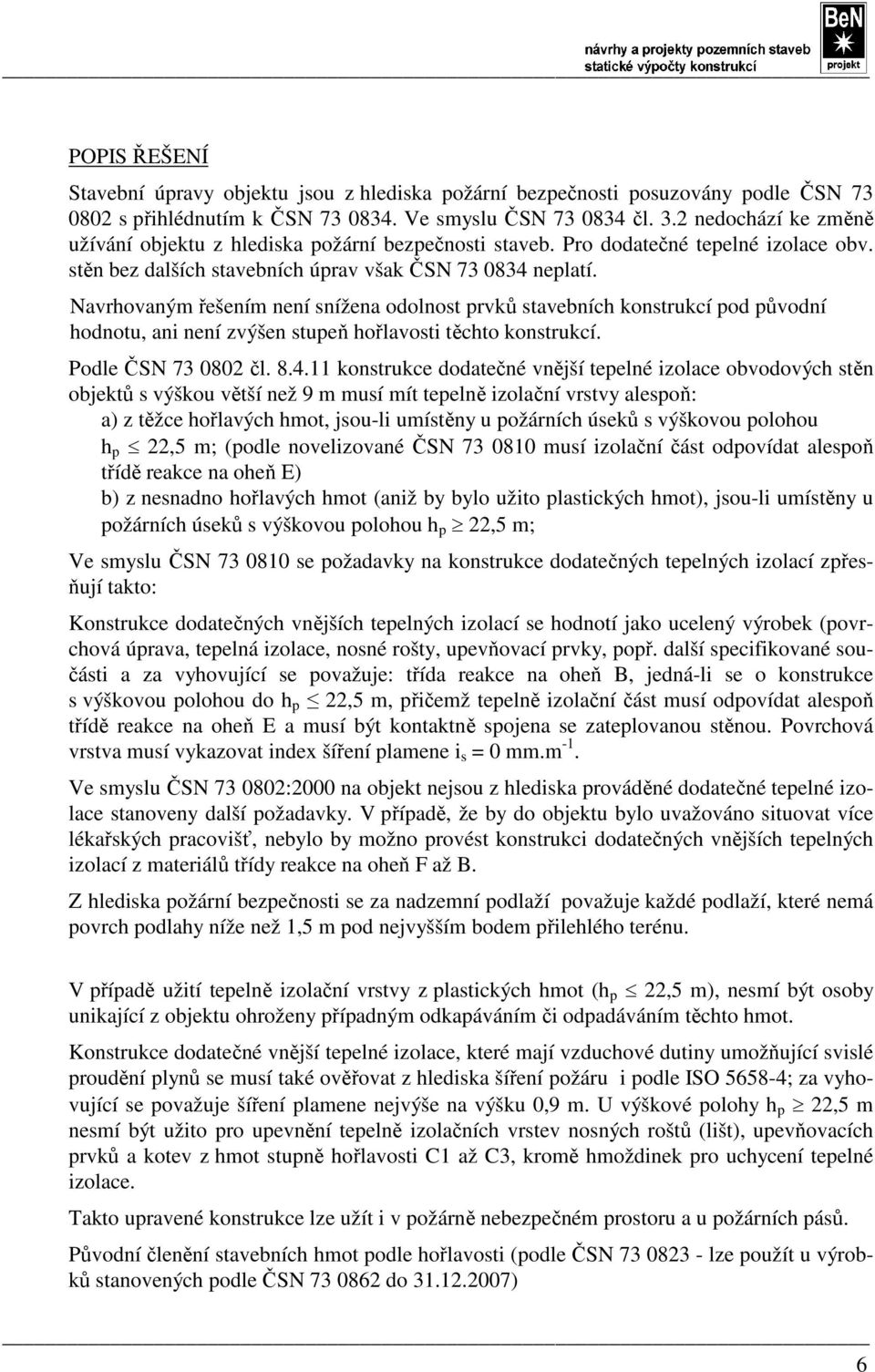

7 POPIS ŘEŠENÍ Stavební úpravy objektu jsou z hlediska požární bezpečnosti posuzovány podle ČSN s přihlédnutím k ČSN Ve smyslu ČSN čl. 3.2 nedochází ke změně užívání objektu z hlediska požární bezpečnosti staveb. Pro dodatečné tepelné izolace obv. stěn bez dalších stavebních úprav však ČSN neplatí. Navrhovaným řešením není snížena odolnost prvků stavebních konstrukcí pod původní hodnotu, ani není zvýšen stupeň hořlavosti těchto konstrukcí. Podle ČSN čl konstrukce dodatečné vnější tepelné izolace obvodových stěn objektů s výškou větší než 9 m musí mít tepelně izolační vrstvy alespoň: a) z těžce hořlavých hmot, jsou-li umístěny u požárních úseků s výškovou polohou h p 22,5 m; (podle novelizované ČSN musí izolační část odpovídat alespoň třídě reakce na oheň E) b) z nesnadno hořlavých hmot (aniž by bylo užito plastických hmot), jsou-li umístěny u požárních úseků s výškovou polohou h p 22,5 m; Ve smyslu ČSN se požadavky na konstrukce dodatečných tepelných izolací zpřesňují takto: Konstrukce dodatečných vnějších tepelných izolací se hodnotí jako ucelený výrobek (povrchová úprava, tepelná izolace, nosné rošty, upevňovací prvky, popř. další specifikované součásti a za vyhovující se považuje: třída reakce na oheň B, jedná-li se o konstrukce s výškovou polohou do h p 22,5 m, přičemž tepelně izolační část musí odpovídat alespoň třídě reakce na oheň E a musí být kontaktně spojena se zateplovanou stěnou. Povrchová vrstva musí vykazovat index šíření plamene i s = 0 mm.m -1. Ve smyslu ČSN :2000 na objekt nejsou z hlediska prováděné dodatečné tepelné izolace stanoveny další požadavky. V případě, že by do objektu bylo uvažováno situovat více lékařských pracovišť, nebylo by možno provést konstrukci dodatečných vnějších tepelných izolací z materiálů třídy reakce na oheň F až B. Z hlediska požární bezpečnosti se za nadzemní podlaží považuje každé podlaží, které nemá povrch podlahy níže než 1,5 m pod nejvyšším bodem přilehlého terénu. V případě užití tepelně izolační vrstvy z plastických hmot (h p 22,5 m), nesmí být osoby unikající z objektu ohroženy případným odkapáváním či odpadáváním těchto hmot. Konstrukce dodatečné vnější tepelné izolace, které mají vzduchové dutiny umožňující svislé proudění plynů se musí také ověřovat z hlediska šíření požáru i podle ISO ; za vyhovující se považuje šíření plamene nejvýše na výšku 0,9 m. U výškové polohy h p 22,5 m nesmí být užito pro upevnění tepelně izolačních vrstev nosných roštů (lišt), upevňovacích prvků a kotev z hmot stupně hořlavosti C1 až C3, kromě hmoždinek pro uchycení tepelné izolace. Takto upravené konstrukce lze užít i v požárně nebezpečném prostoru a u požárních pásů. Původní členění stavebních hmot podle hořlavosti (podle ČSN lze použít u výrobků stanovených podle ČSN do ) 6

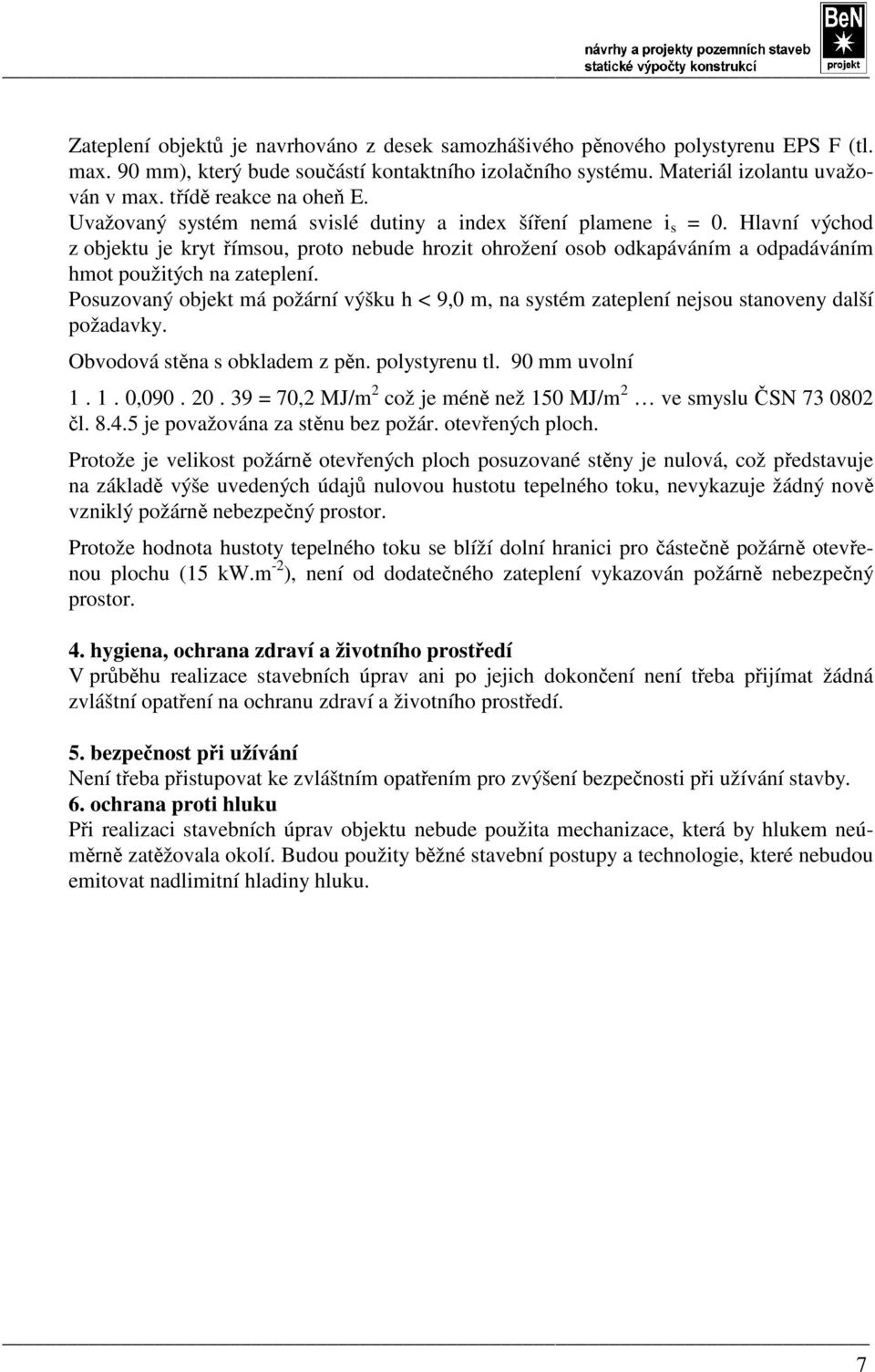

8 Zateplení objektů je navrhováno z desek samozhášivého pěnového polystyrenu EPS F (tl. max. 90 mm), který bude součástí kontaktního izolačního systému. Materiál izolantu uvažován v max. třídě reakce na oheň E. Uvažovaný systém nemá svislé dutiny a index šíření plamene i s = 0. Hlavní východ z objektu je kryt římsou, proto nebude hrozit ohrožení osob odkapáváním a odpadáváním hmot použitých na zateplení. Posuzovaný objekt má požární výšku h < 9,0 m, na systém zateplení nejsou stanoveny další požadavky. Obvodová stěna s obkladem z pěn. polystyrenu tl. 90 mm uvolní , = 70,2 MJ/m 2 což je méně než 150 MJ/m 2 ve smyslu ČSN čl je považována za stěnu bez požár. otevřených ploch. Protože je velikost požárně otevřených ploch posuzované stěny je nulová, což představuje na základě výše uvedených údajů nulovou hustotu tepelného toku, nevykazuje žádný nově vzniklý požárně nebezpečný prostor. Protože hodnota hustoty tepelného toku se blíží dolní hranici pro částečně požárně otevřenou plochu (15 kw.m -2 ), není od dodatečného zateplení vykazován požárně nebezpečný prostor. 4. hygiena, ochrana zdraví a životního prostředí V průběhu realizace stavebních úprav ani po jejich dokončení není třeba přijímat žádná zvláštní opatření na ochranu zdraví a životního prostředí. 5. bezpečnost při užívání Není třeba přistupovat ke zvláštním opatřením pro zvýšení bezpečnosti při užívání stavby. 6. ochrana proti hluku Při realizaci stavebních úprav objektu nebude použita mechanizace, která by hlukem neúměrně zatěžovala okolí. Budou použity běžné stavební postupy a technologie, které nebudou emitovat nadlimitní hladiny hluku. 7

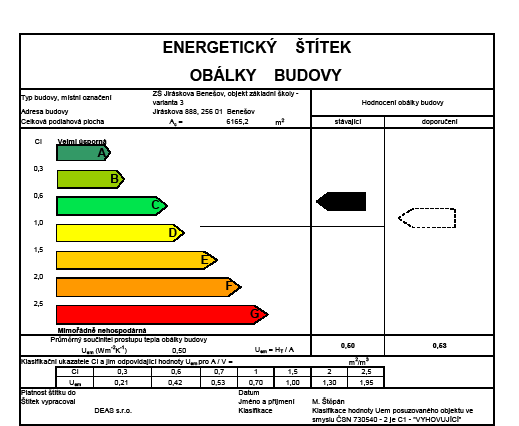

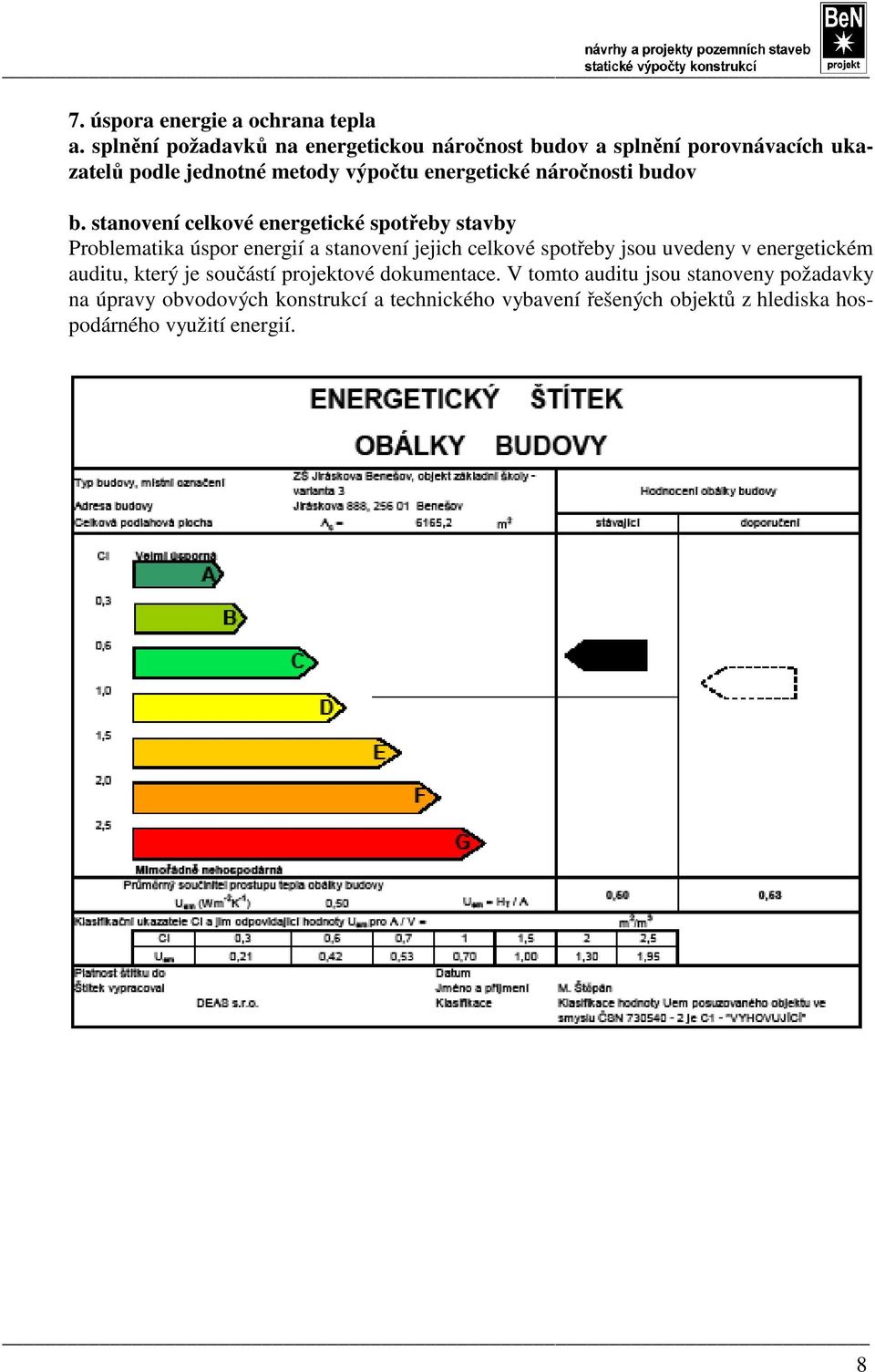

9 7. úspora energie a ochrana tepla a. splnění požadavků na energetickou náročnost budov a splnění porovnávacích ukazatelů podle jednotné metody výpočtu energetické náročnosti budov b. stanovení celkové energetické spotřeby stavby Problematika úspor energií a stanovení jejich celkové spotřeby jsou uvedeny v energetickém auditu, který je součástí projektové dokumentace. V tomto auditu jsou stanoveny požadavky na úpravy obvodových konstrukcí a technického vybavení řešených objektů z hlediska hospodárného využití energií. 8

10 9

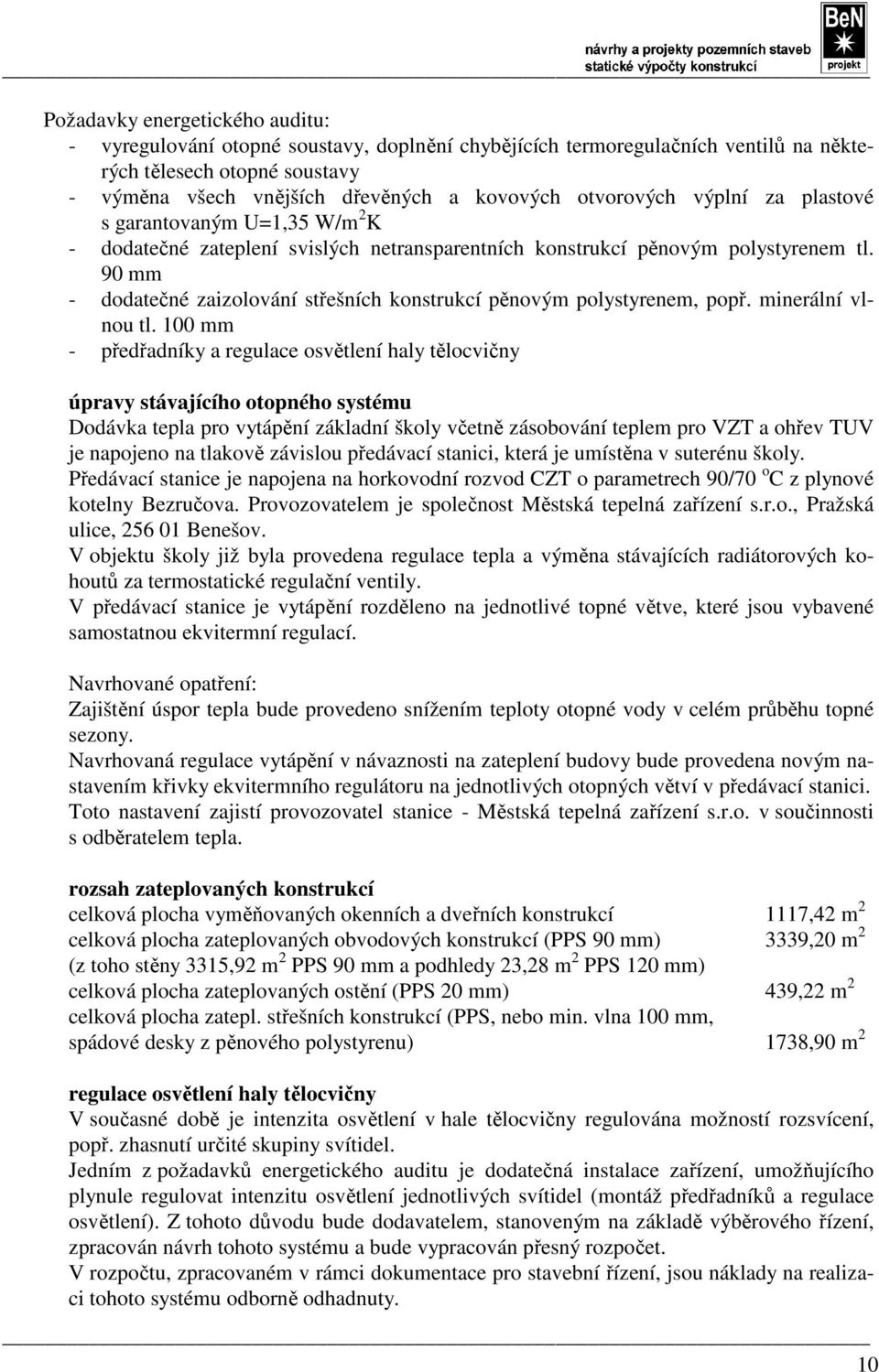

11 Požadavky energetického auditu: - vyregulování otopné soustavy, doplnění chybějících termoregulačních ventilů na některých tělesech otopné soustavy - výměna všech vnějších dřevěných a kovových otvorových výplní za plastové s garantovaným U=1,35 W/m 2 K - dodatečné zateplení svislých netransparentních konstrukcí pěnovým polystyrenem tl. 90 mm - dodatečné zaizolování střešních konstrukcí pěnovým polystyrenem, popř. minerální vlnou tl. 100 mm - předřadníky a regulace osvětlení haly tělocvičny úpravy stávajícího otopného systému Dodávka tepla pro vytápění základní školy včetně zásobování teplem pro VZT a ohřev TUV je napojeno na tlakově závislou předávací stanici, která je umístěna v suterénu školy. Předávací stanice je napojena na horkovodní rozvod CZT o parametrech 90/70 o C z plynové kotelny Bezručova. Provozovatelem je společnost Městská tepelná zařízení s.r.o., Pražská ulice, Benešov. V objektu školy již byla provedena regulace tepla a výměna stávajících radiátorových kohoutů za termostatické regulační ventily. V předávací stanice je vytápění rozděleno na jednotlivé topné větve, které jsou vybavené samostatnou ekvitermní regulací. Navrhované opatření: Zajištění úspor tepla bude provedeno snížením teploty otopné vody v celém průběhu topné sezony. Navrhovaná regulace vytápění v návaznosti na zateplení budovy bude provedena novým nastavením křivky ekvitermního regulátoru na jednotlivých otopných větví v předávací stanici. Toto nastavení zajistí provozovatel stanice - Městská tepelná zařízení s.r.o. v součinnosti s odběratelem tepla. rozsah zateplovaných konstrukcí celková plocha vyměňovaných okenních a dveřních konstrukcí 1117,42 m 2 celková plocha zateplovaných obvodových konstrukcí (PPS 90 mm) 3339,20 m 2 (z toho stěny 3315,92 m 2 PPS 90 mm a podhledy 23,28 m 2 PPS 120 mm) celková plocha zateplovaných ostění (PPS 20 mm) 439,22 m 2 celková plocha zatepl. střešních konstrukcí (PPS, nebo min. vlna 100 mm, spádové desky z pěnového polystyrenu) 1738,90 m 2 regulace osvětlení haly tělocvičny V současné době je intenzita osvětlení v hale tělocvičny regulována možností rozsvícení, popř. zhasnutí určité skupiny svítidel. Jedním z požadavků energetického auditu je dodatečná instalace zařízení, umožňujícího plynule regulovat intenzitu osvětlení jednotlivých svítidel (montáž předřadníků a regulace osvětlení). Z tohoto důvodu bude dodavatelem, stanoveným na základě výběrového řízení, zpracován návrh tohoto systému a bude vypracován přesný rozpočet. V rozpočtu, zpracovaném v rámci dokumentace pro stavební řízení, jsou náklady na realizaci tohoto systému odborně odhadnuty. 10

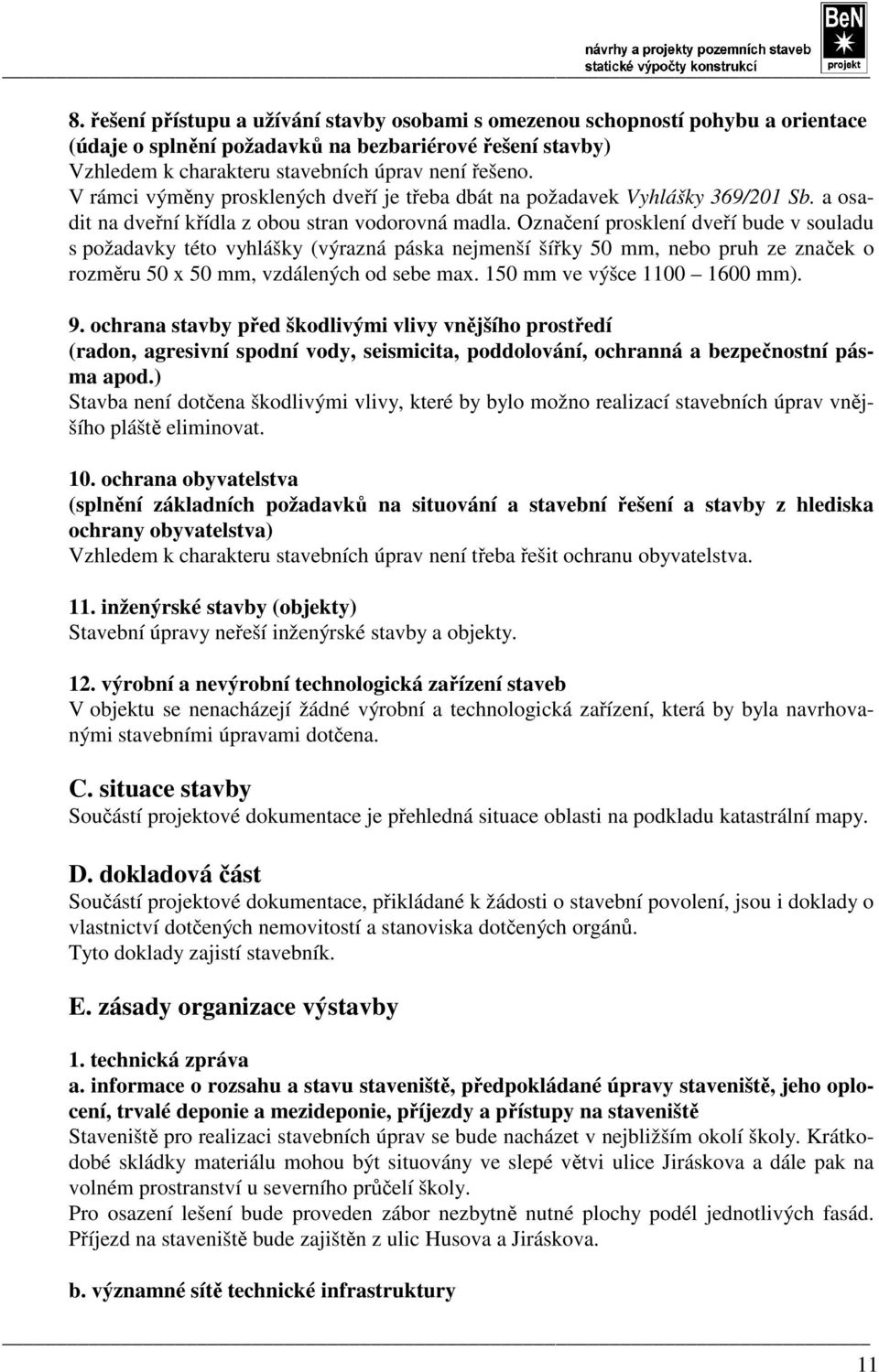

12 8. řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace (údaje o splnění požadavků na bezbariérové řešení stavby) Vzhledem k charakteru stavebních úprav není řešeno. V rámci výměny prosklených dveří je třeba dbát na požadavek Vyhlášky 369/201 Sb. a osadit na dveřní křídla z obou stran vodorovná madla. Označení prosklení dveří bude v souladu s požadavky této vyhlášky (výrazná páska nejmenší šířky 50 mm, nebo pruh ze značek o rozměru 50 x 50 mm, vzdálených od sebe max. 150 mm ve výšce mm). 9. ochrana stavby před škodlivými vlivy vnějšího prostředí (radon, agresivní spodní vody, seismicita, poddolování, ochranná a bezpečnostní pásma apod.) Stavba není dotčena škodlivými vlivy, které by bylo možno realizací stavebních úprav vnějšího pláště eliminovat. 10. ochrana obyvatelstva (splnění základních požadavků na situování a stavební řešení a stavby z hlediska ochrany obyvatelstva) Vzhledem k charakteru stavebních úprav není třeba řešit ochranu obyvatelstva. 11. inženýrské stavby (objekty) Stavební úpravy neřeší inženýrské stavby a objekty. 12. výrobní a nevýrobní technologická zařízení staveb V objektu se nenacházejí žádné výrobní a technologická zařízení, která by byla navrhovanými stavebními úpravami dotčena. C. situace stavby Součástí projektové dokumentace je přehledná situace oblasti na podkladu katastrální mapy. D. dokladová část Součástí projektové dokumentace, přikládané k žádosti o stavební povolení, jsou i doklady o vlastnictví dotčených nemovitostí a stanoviska dotčených orgánů. Tyto doklady zajistí stavebník. E. zásady organizace výstavby 1. technická zpráva a. informace o rozsahu a stavu staveniště, předpokládané úpravy staveniště, jeho oplocení, trvalé deponie a mezideponie, příjezdy a přístupy na staveniště Staveniště pro realizaci stavebních úprav se bude nacházet v nejbližším okolí školy. Krátkodobé skládky materiálu mohou být situovány ve slepé větvi ulice Jiráskova a dále pak na volném prostranství u severního průčelí školy. Pro osazení lešení bude proveden zábor nezbytně nutné plochy podél jednotlivých fasád. Příjezd na staveniště bude zajištěn z ulic Husova a Jiráskova. b. významné sítě technické infrastruktury 11

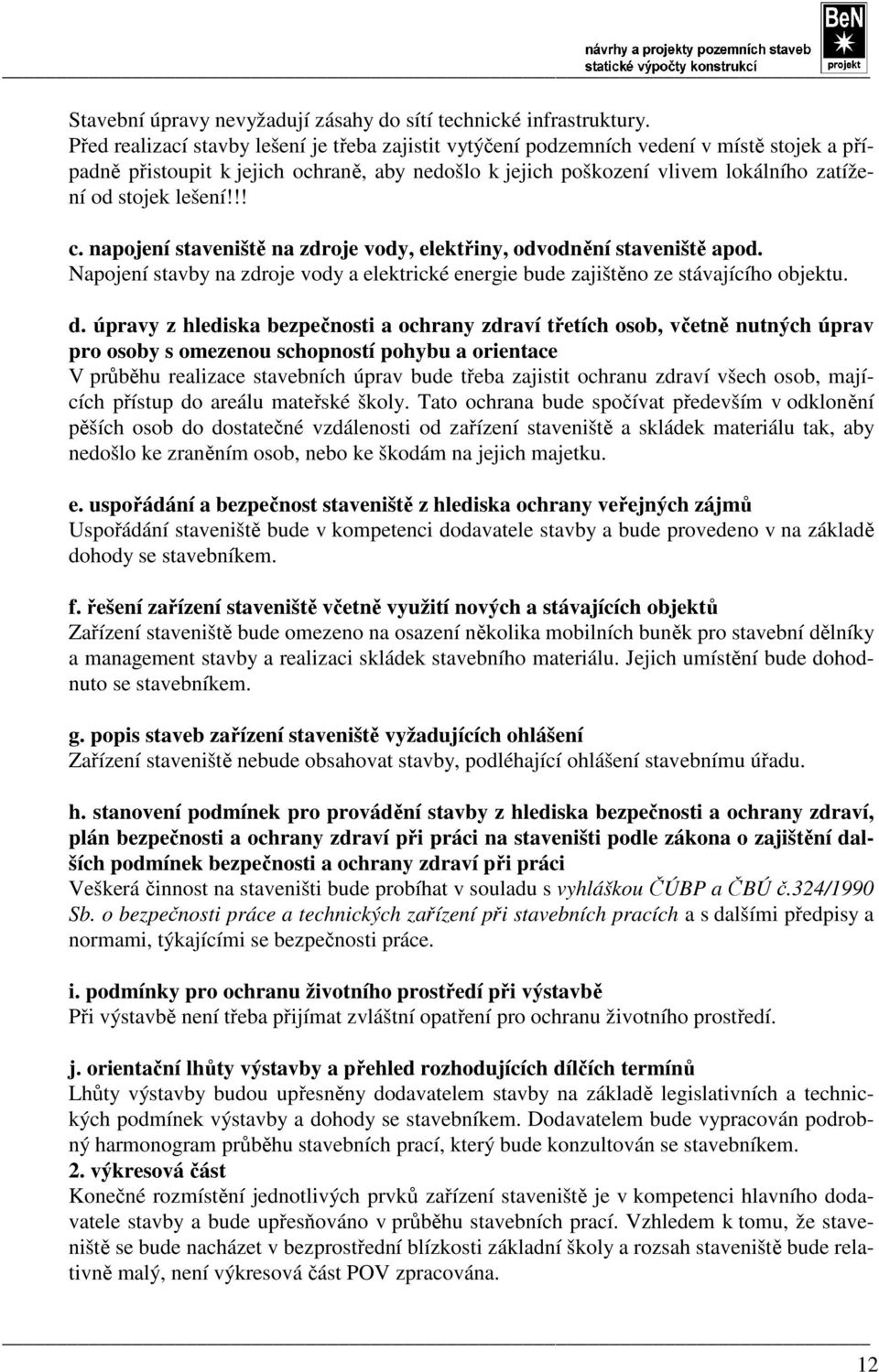

13 Stavební úpravy nevyžadují zásahy do sítí technické infrastruktury. Před realizací stavby lešení je třeba zajistit vytýčení podzemních vedení v místě stojek a případně přistoupit k jejich ochraně, aby nedošlo k jejich poškození vlivem lokálního zatížení od stojek lešení!!! c. napojení staveniště na zdroje vody, elektřiny, odvodnění staveniště apod. Napojení stavby na zdroje vody a elektrické energie bude zajištěno ze stávajícího objektu. d. úpravy z hlediska bezpečnosti a ochrany zdraví třetích osob, včetně nutných úprav pro osoby s omezenou schopností pohybu a orientace V průběhu realizace stavebních úprav bude třeba zajistit ochranu zdraví všech osob, majících přístup do areálu mateřské školy. Tato ochrana bude spočívat především v odklonění pěších osob do dostatečné vzdálenosti od zařízení staveniště a skládek materiálu tak, aby nedošlo ke zraněním osob, nebo ke škodám na jejich majetku. e. uspořádání a bezpečnost staveniště z hlediska ochrany veřejných zájmů Uspořádání staveniště bude v kompetenci dodavatele stavby a bude provedeno v na základě dohody se stavebníkem. f. řešení zařízení staveniště včetně využití nových a stávajících objektů Zařízení staveniště bude omezeno na osazení několika mobilních buněk pro stavební dělníky a management stavby a realizaci skládek stavebního materiálu. Jejich umístění bude dohodnuto se stavebníkem. g. popis staveb zařízení staveniště vyžadujících ohlášení Zařízení staveniště nebude obsahovat stavby, podléhající ohlášení stavebnímu úřadu. h. stanovení podmínek pro provádění stavby z hlediska bezpečnosti a ochrany zdraví, plán bezpečnosti a ochrany zdraví při práci na staveništi podle zákona o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci Veškerá činnost na staveništi bude probíhat v souladu s vyhláškou ČÚBP a ČBÚ č.324/1990 Sb. o bezpečnosti práce a technických zařízení při stavebních pracích a s dalšími předpisy a normami, týkajícími se bezpečnosti práce. i. podmínky pro ochranu životního prostředí při výstavbě Při výstavbě není třeba přijímat zvláštní opatření pro ochranu životního prostředí. j. orientační lhůty výstavby a přehled rozhodujících dílčích termínů Lhůty výstavby budou upřesněny dodavatelem stavby na základě legislativních a technických podmínek výstavby a dohody se stavebníkem. Dodavatelem bude vypracován podrobný harmonogram průběhu stavebních prací, který bude konzultován se stavebníkem. 2. výkresová část Konečné rozmístění jednotlivých prvků zařízení staveniště je v kompetenci hlavního dodavatele stavby a bude upřesňováno v průběhu stavebních prací. Vzhledem k tomu, že staveniště se bude nacházet v bezprostřední blízkosti základní školy a rozsah staveniště bude relativně malý, není výkresová část POV zpracována. 12
