NÁVOD K OBSLUZE MĚŘIČ IZOLAČNÍHO ODPORU MIC-2510

Transkript

1 NÁVOD K OBSLUZE MĚŘIČ IZOLAČNÍHO ODPORU MIC-2510 SONEL S. A. ul. Wokulskiego Świdnica Verze

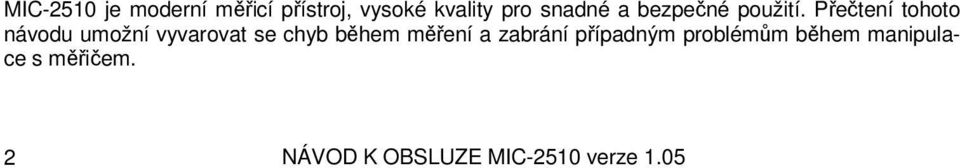

2 MIC-2510 je moderní měřicí přístroj, vysoké kvality pro snadné a bezpečné použití. Přečtení tohoto návodu umožní vyvarovat se chyb během měření a zabrání případným problémům během manipulace s měřičem. 2 NÁVOD K OBSLUZE MIC-2510 verze 1.05

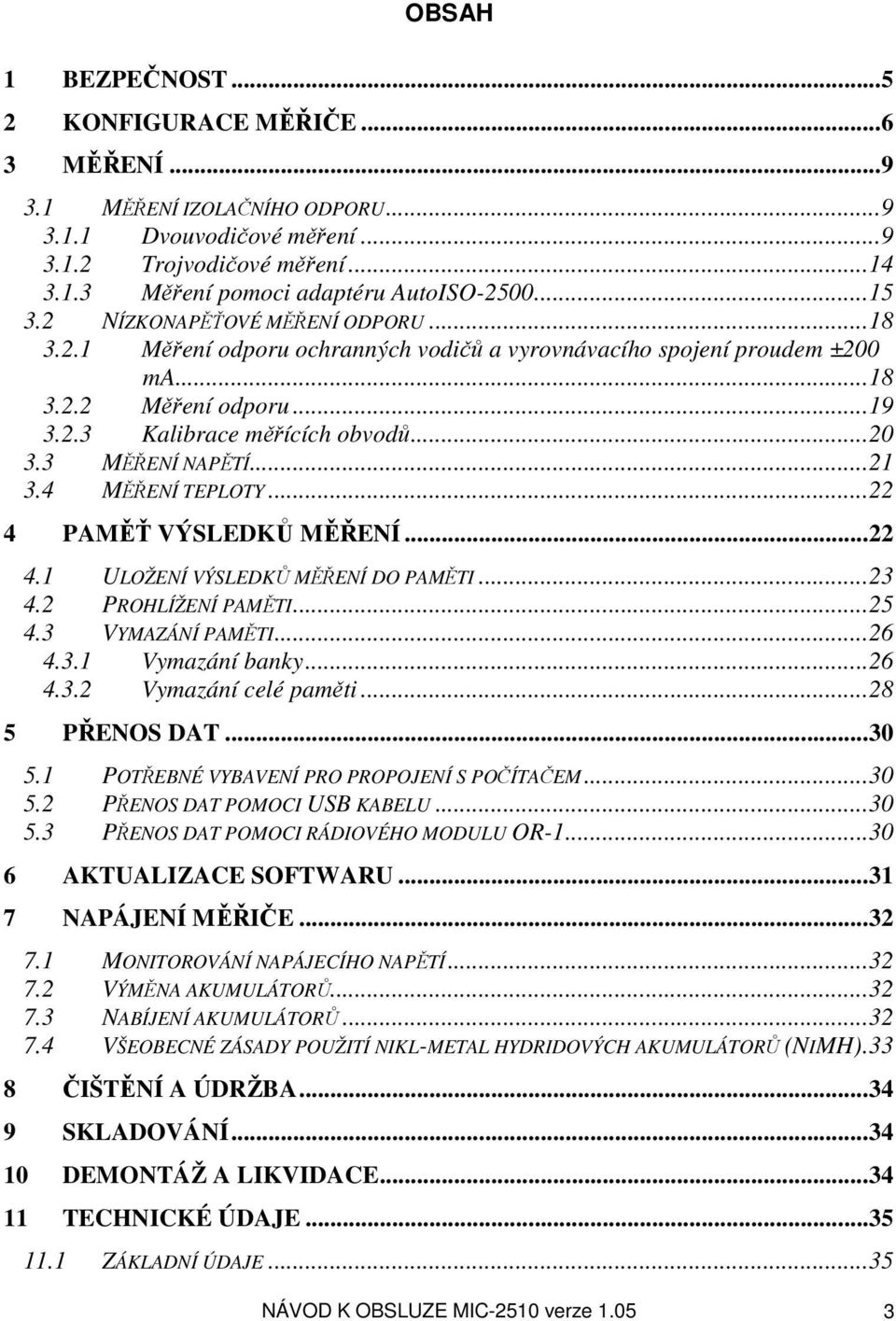

3 OBSAH 1 BEZPEČNOST KONFIGURACE MĚŘIČE MĚŘENÍ MĚŘENÍ IZOLAČNÍHO ODPORU Dvouvodičové měření Trojvodičové měření Měření pomoci adaptéru AutoISO NÍZKONAPĚŤOVÉ MĚŘENÍ ODPORU Měření odporu ochranných vodičů a vyrovnávacího spojení proudem ±200 ma Měření odporu Kalibrace měřících obvodů MĚŘENÍ NAPĚTÍ MĚŘENÍ TEPLOTY PAMĚŤ VÝSLEDKŮ MĚŘENÍ ULOŽENÍ VÝSLEDKŮ MĚŘENÍ DO PAMĚTI PROHLÍŽENÍ PAMĚTI VYMAZÁNÍ PAMĚTI Vymazání banky Vymazání celé paměti PŘENOS DAT POTŘEBNÉ VYBAVENÍ PRO PROPOJENÍ S POČÍTAČEM PŘENOS DAT POMOCI USB KABELU PŘENOS DAT POMOCI RÁDIOVÉHO MODULU OR AKTUALIZACE SOFTWARU NAPÁJENÍ MĚŘIČE MONITOROVÁNÍ NAPÁJECÍHO NAPĚTÍ VÝMĚNA AKUMULÁTORŮ NABÍJENÍ AKUMULÁTORŮ VŠEOBECNÉ ZÁSADY POUŽITÍ NIKL-METAL HYDRIDOVÝCH AKUMULÁTORŮ (NIMH).33 8 ČIŠTĚNÍ A ÚDRŽBA SKLADOVÁNÍ DEMONTÁŽ A LIKVIDACE TECHNICKÉ ÚDAJE ZÁKLADNÍ ÚDAJE...35 NÁVOD K OBSLUZE MIC-2510 verze

4 11.2 OSTATNÍ ÚDAJE Dodatečná nespolehlivost měření IEC (R ISO ) Dodatečná nespolehlivost měření podle IEC (R ±200mA) VYBAVENÍ STANDARDNÍ VYBAVENÍ PŘÍSLUŠENSTVÍ VÝROBCE LABORATORNÍ SLUŽBY NÁVOD K OBSLUZE MIC-2510 verze 1.05

5 1 Bezpečnost Měřič MIC-2510, určený pro testování ochrany proti úrazu elektrickým proudem v elektrických sítích se střídavým proudem, se používá k provádění měření, jejichž výsledky určují bezpečnost elektrických instalací. Aby bylo možné zajistit snadné použití a správnost získaných údajů, je nutné dodržovat následující pokyny: Před použitím přístroje si pečlivě přečtěte tento návod a dodržujte všechny bezpečností předpisy a doporučení výrobce. Každé jiné použití zařízení, které v tomto návodu není uvedeno, může způsobit poškození zařízení a být zdrojem nebezpečí pro jeho uživatele. Měřič MIC-2510 mohou používat pouze dobře proškolené osoby, které vlastní požadovaná oprávnění pro práci s elektrickými instalacemi a zařízeními. Pokud zařízení bude používat neoprávněná osoba, může dojít k jeho poškození nebo být zdrojem nebezpečí pro jeho uživatele. Při měření izolačního odporu se na měřících koncovkách měřiče vytváří nebezpečné napětí do 2,5kV. Před měřením izolačního odporu se ujistěte, že testovaný objekt je odpojen od elektrické sítě. Při měření izolačního odporu se nesmí před ukončením měření od měřeného objektu odpojit vedení (viz bod 3.1); v opačném případě kapacita zařízení nebude vybitá, což může vést k poškození zdraví. Měřič nelze použít k měření sítí nebo zařízení v prostorách, které vyžadují speciální podmínky, např. kde se vyskytuje atmosféra s nebezpečím výbuchu nebo požáru. Není přípustné, aby byl používán měřič: který je poškozen a je částečně nebo plně nefunkční, který má poškozenou izolaci vodičů, který byl skladován ve špatných podmínkách (např. vysoká vlhkost). Po přenesení měřiče ze studených do teplých prostor s vysokou vlhkostí se nesmí provádět měření do doby, než dojde k jeho ohřátí do výše okolní teploty (cca 30 minut). Pamatujte, že hlášení BAT, které se objeví na displeji, znamená, že je příliš nízké napájecí napětí a je třeba akumulátor dobít. Hlášení ErrX, kde X zastupuje číslice 1 až 9, oznamuje, že zařízení nepracuje správně. Pokud se po opětovném zapnutí situace opakuje, znamená to, že měřič je poškozen. Pokud po zapnutí měřiče a zobrazení softwarové verze se zobrazí rovněž nápis a měřič se vypne, znamená to, že je nutné ho zanést do servisu. Pokud se zobrazí po každém zapnutí, ale měřič přejde do režimu měření, je nutné provést aktualizaci softwaru. Před zahájením měření vyberte požadovaný režim a funkci a zkontrolujte, zda jsou měřící vodiče správně připojeny k příslušným zdířkám. Je zakázáno napájet měřič z jiných zdrojů než z těch, které jsou uvedené v tomto návodu. Vstupy R ISO měřiče jsou elektronicky zabezpečené proti přetížení (např. z důvodu připojení k obvodu, který je pod stálým napětím) do 60 V po dobu 60 sekund. Opravu měřiče může provést jen autorizovaný servis. Poznámka: V souladu se stálým vývojem softwarového vybavení zařízení vzhled displeje pro některé funkce se může trochu lišit od vzhledu, který je uveden v tomto návodu. NÁVOD K OBSLUZE MIC-2510 verze

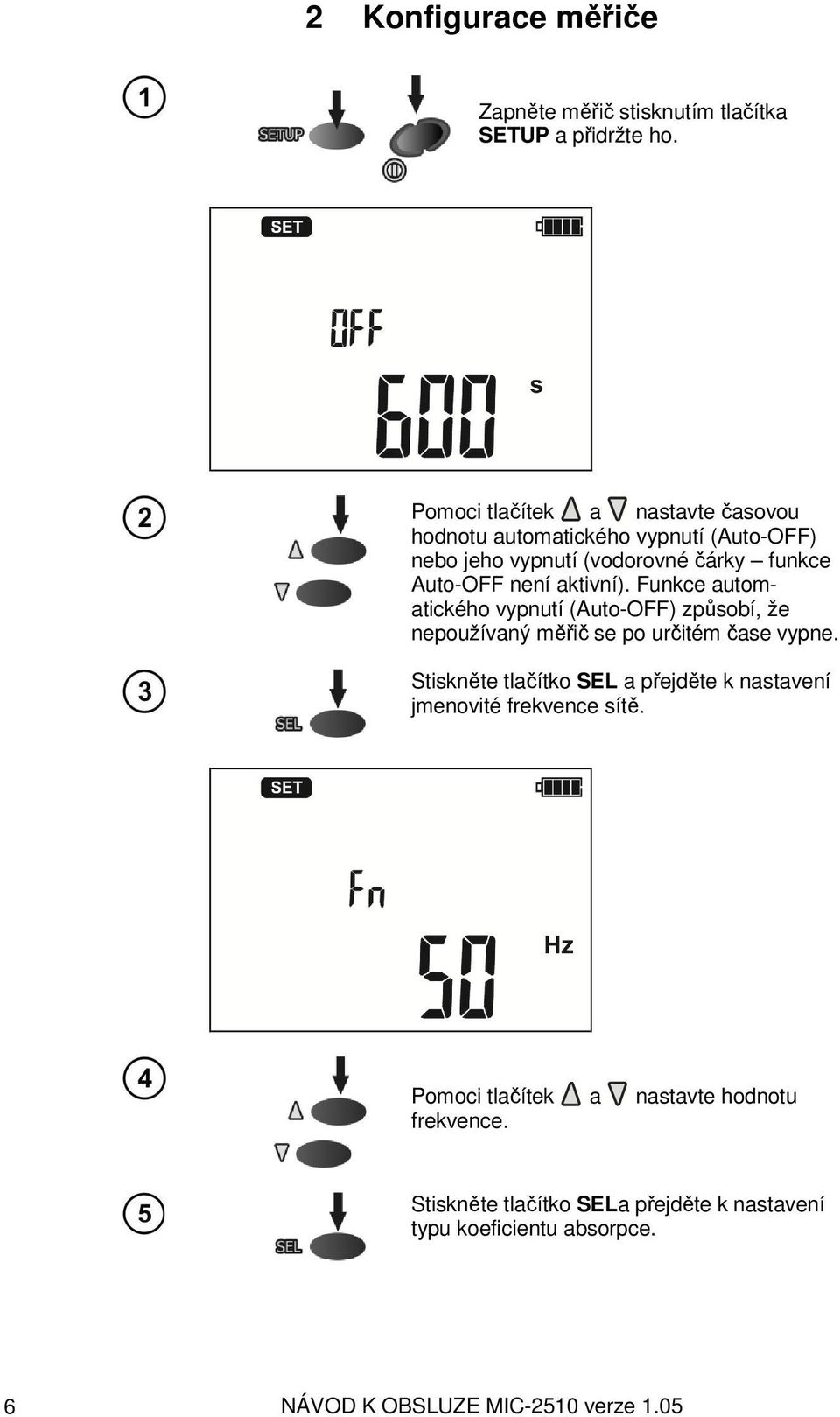

6 2 Konfigurace měřiče Zapněte měřič stisknutím tlačítka SETUP a přidržte ho. Pomoci tlačítek a nastavte časovou hodnotu automatického vypnutí (Auto-OFF) nebo jeho vypnutí (vodorovné čárky funkce Auto-OFF není aktivní). Funkce automatického vypnutí (Auto-OFF) způsobí, že nepoužívaný měřič se po určitém čase vypne. Stiskněte tlačítko SEL a přejděte k nastavení jmenovité frekvence sítě. Pomoci tlačítek a nastavte hodnotu frekvence. Stiskněte tlačítko SELa přejděte k nastavení typu koeficientu absorpce. 6 NÁVOD K OBSLUZE MIC-2510 verze 1.05

7 Pomoci tlačítek a nastavte koeficienty Ab1, Ab2 ( ) nebo PI, DAR ( ). Stiskněte tlačítko SEL a přejděte k nastavení jednotky teploty. Pomoci tlačítek a nastavte jednotku teploty ( C nebo F). Stiskněte tlačítko SEL a přejděte k nastavení kódu PIN. NÁVOD K OBSLUZE MIC-2510 verze

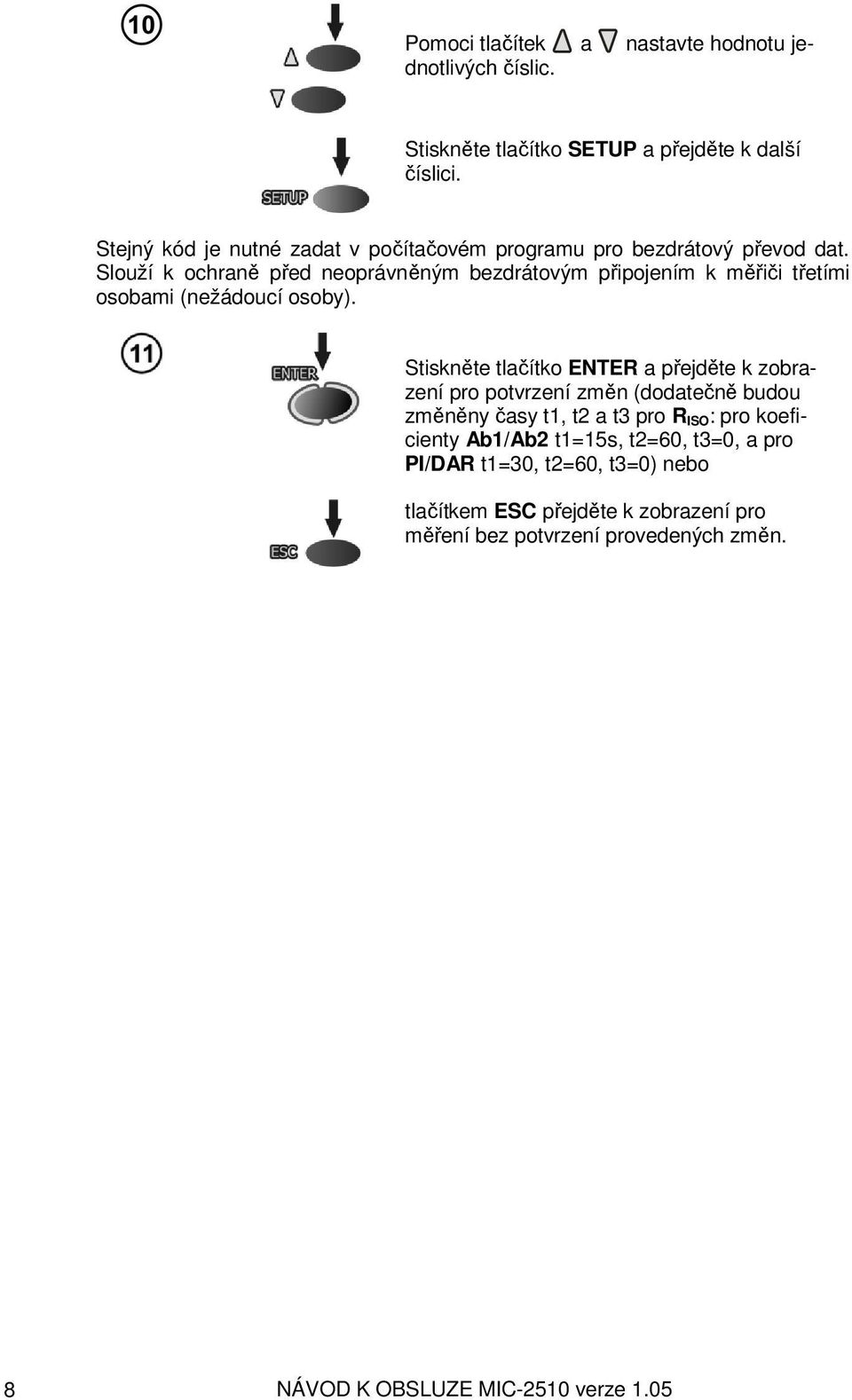

8 Pomoci tlačítek a nastavte hodnotu jednotlivých číslic. Stiskněte tlačítko SETUP a přejděte k další číslici. Stejný kód je nutné zadat v počítačovém programu pro bezdrátový převod dat. Slouží k ochraně před neoprávněným bezdrátovým připojením k měřiči třetími osobami (nežádoucí osoby). Stiskněte tlačítko ENTER a přejděte k zobrazení pro potvrzení změn (dodatečně budou změněny časy t1, t2 a t3 pro R ISO: pro koeficienty Ab1/Ab2 t1=15s, t2=60, t3=0, a pro PI/DAR t1=30, t2=60, t3=0) nebo tlačítkem ESC přejděte k zobrazení pro měření bez potvrzení provedených změn. 8 NÁVOD K OBSLUZE MIC-2510 verze 1.05

9 3 Měření 3.1 Měření izolačního odporu VAROVÁNÍ: Měřený objekt se nemůže nacházet pod napětím. Poznámka: Během měření odporu, zvláště pak velkého odporu, je nutné pamatovat, aby se měřící vodiče a sondy (krokosvorky) vzájemně nedotýkaly, protože v důsledku průchodu povrchových proudů může být výsledek měření chybný Dvouvodičové měření Otočný přepínač výběru funkce nastavte v pozici R ISO a vyberte napětí měření (v pozici V vybrán rozsah co 10V). Měřič se nachází v režimu měření napětí. Stiskněte tlačítko SETUP a přejděte k výběu času nutného k výpočtu koeficientu absorpce t1, t2, t3 a intervalu mezi charakteristickými body. Pro pozici otočného přepínače V je dostupná doplňková možnost výběru napětí měření U N. Pomoci tlačíteki a nastavte hodnotu U N a potvrdťe ji tlačítkem ENTER nebo pomoci tlačítka SEL přejděte k nastavení časů nutných pro výpočet koeficientů absorpce. NÁVOD K OBSLUZE MIC-2510 verze

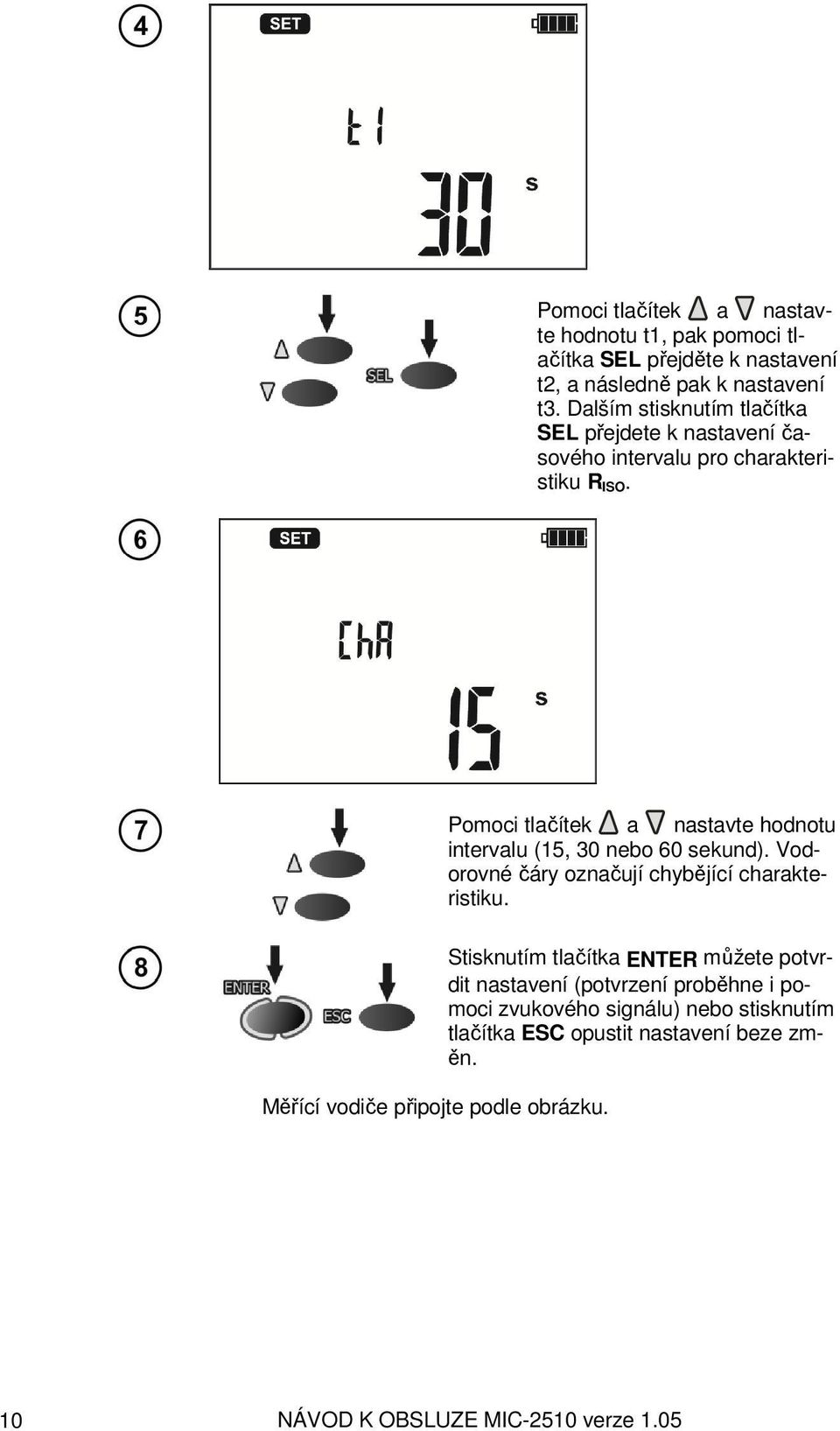

10 Pomoci tlačítek a nastavte hodnotu t1, pak pomoci tlačítka SEL přejděte k nastavení t2, a následně pak k nastavení t3. Dalším stisknutím tlačítka SEL přejdete k nastavení časového intervalu pro charakteristiku R ISO. Pomoci tlačítek a nastavte hodnotu intervalu (15, 30 nebo 60 sekund). Vodorovné čáry označují chybějící charakteristiku. Měřící vodiče připojte podle obrázku. Stisknutím tlačítka ENTER můžete potvrdit nastavení (potvrzení proběhne i pomoci zvukového signálu) nebo stisknutím tlačítka ESC opustit nastavení beze změn. 10 NÁVOD K OBSLUZE MIC-2510 verze 1.05

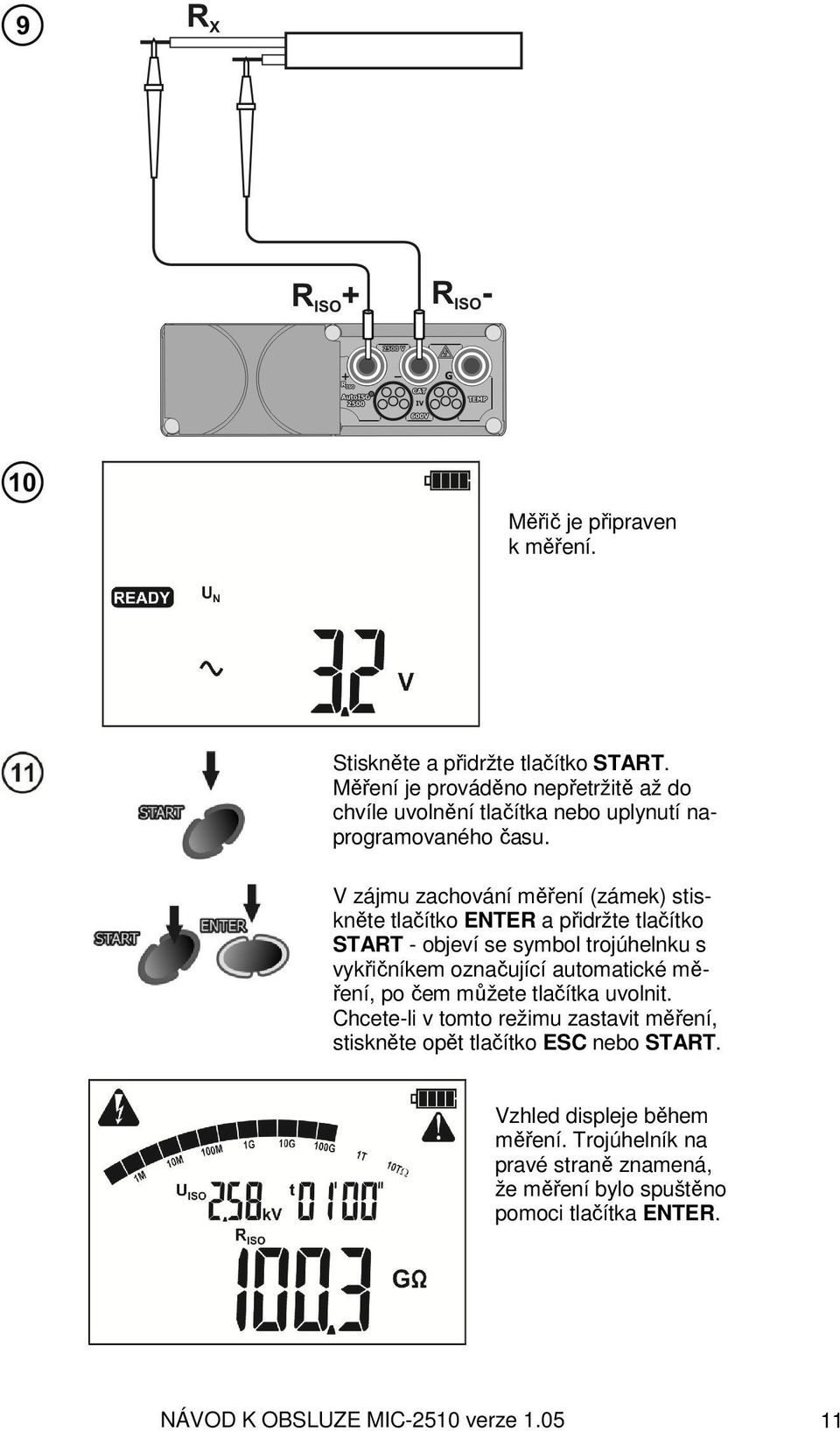

11 Měřič je připraven k měření. Stiskněte a přidržte tlačítko START. Měření je prováděno nepřetržitě až do chvíle uvolnění tlačítka nebo uplynutí naprogramovaného času. V zájmu zachování měření (zámek) stiskněte tlačítko ENTER a přidržte tlačítko START - objeví se symbol trojúhelnku s vykřičníkem označující automatické měření, po čem můžete tlačítka uvolnit. Chcete-li v tomto režimu zastavit měření, stiskněte opět tlačítko ESC nebo START. Vzhled displeje během měření. Trojúhelník na pravé straně znamená, že měření bylo spuštěno pomoci tlačítka ENTER. NÁVOD K OBSLUZE MIC-2510 verze

12 Stisknutím tlačítka SEL můžete přejít k zobrazení svodového proudu I L. Po ukončení měření nebo jeho přerušení se zobrazí výsledek. Zobrazí se výsledky všech měření, které byly provedeny (rovněž ty, pokud došlo k přerušení měření po 60 sekundách). Pomoci tlačítek i můžete prohlížet jednotlivé komponenty v pořadí: R ISO I L Ab2 Ab1 Rt3 It3 Rt2 It2 Rt1 It1 C R ISO, kde C kapacita testovaného objektu. V případě přerušení měření se zobrazí výsledky dílčích měření, které byly provedeny a také --- pro dílčí měření, která provedena nebyla. Pokud byla měřena charakteristika, tak její výsledek je možné najít mezi It1 a C. Poznámky: Při měření izolačního odporu se na měřících koncovkách měřiče MIC-2510 vytváří nebezpečné napětí do 2,5kV. Během měření nebo před jeho ukončením je nepřípustné odpojit měřící vodiče od zařízení. Hrozí zde nebezpečí úrazu elektrickým proudem a problém s vybitím měřeného objektu. - Vypnutí času t2 způsobí rovněž vypnutí času t3. - Odpočítávání doby měření začíná ve chvíli stabilizace napětí U ISO. 12 NÁVOD K OBSLUZE MIC-2510 verze 1.05

13 - Symbol LIMIToznačuje práci s omezeným napájením konvertoru. Pokud tento stav přetrvává po dobu 20 sekund, měření se přeruší. - Pokud časovač dosáhne charakteristických časových bodů (časy tx nebo časy charakteristiky), tak po dobu 1 sekundy se na místě U ISO ukazuje symbol tohoto bodu a ozve se dlouhé pípnutí. - Během měření svítí žlutá LED dioda. - Po ukončení měření dojde pomoci sevření měřících svorek R ISO+ a R ISO- k vybití kapacity testovaného objektu odporem 100 kω. - Pokud se během prohlížení výsledků na svorkách R ISO objeví napětí, LED dioda se rozsvítí červeně. - V případě silového kabelu je třeba izolační odpor měřit mezi každou žilou a ostatními sevřenými a uzemněnými žílami (viz obrázek). Dodatečné informace, které se zobrazují na displeji měřiče NOISE! READY zmizí, LED dioda svítí červeně, dvojtónový zvukový signál LIMIT I!, LED dioda svítí červeně, dvojtónový zvukový Přítomnost napětí měření na svorkách měřiče. Na testovaném objektu se objevuje rušivé napětí větší než 250 V, ale menší než 50 V. Měření je možné, ale jeho výsledky mohou být ovlivněny další nespolehlivostí měření. Na testovaném objektu se objevuje rušivé napětí větší než 50 V. Měření je blokováno. Aktivace proudového omezení. Zobrazený symbol doprovází stálý zvukový signál. Průboj na izolaci objektu, měření je přerušeno. Zpráva se objevuje po náspisu LIMIT I! a zobrazuje se po dobu 20 sekund v době měření, pokud napětí dosáhlo dříve jmenovité úrovně. Během měření se objevilo střídavé napětí nebo po dobu 30 sekund se nepodařilo vybít objekt. Po 5 sekundách se měřič vrátí k výchozímu stavu voltmetr. NÁVOD K OBSLUZE MIC-2510 verze

14 signál Trojvodičové měření Trojvodičové měření se používá z důvodu odstranění vlivu povrchového odporu v transformátorech, vodičích atd. Například: během měření odporu vinutí transformátoru zdířku měřiče G propojíme s nádrží transformátoru: během měření izolačního odporu kabelu mezi jednou žílou kabelu a jeho pláštěm, dochází k eliminaci vlivu povrchového odporu (důležité v obtížných klimatických podmínkách) pomoci propojení kouska kovové fólie omotané kolem izolace testované žíly se zdířkou měřiče G: Plášť kabelu Kovová fólie omotaná kolem izolace žíly Vodící žíla Stejný postup je i během měření izolačního odporu mezi dvěma žílami kabelu, kdy se ke zdířce měřiče G připojí i ostatní žíly, které se měření neúčastní. 14 NÁVOD K OBSLUZE MIC-2510 verze 1.05

15 3.1.3 Měření pomoci adaptéru AutoISO-2500 Otočný přepínač výběru funkce nastavte v pozici R ISO a vyberte napětí měření (v pozici V vybrán rozsah co 10V). Měřič se nachází v režimu měření napětí. Připojte adaptér AutoISO Měřič tuto skutečnost automaticky detekuje a v menu výběru druhu vodiče přidá další možnou konfiguraci. Oproti tomu zmizí možnost charakteristiky. V pozici přepínače V přejděte k výběru napětí měření U N a stiskněte tlačítko SETUP. Po nastavení U N jak pro dvouvodičové měření, pomoci tlačítka SEL přejděte k nastavení typu vodiče. Pomoci tlačítek a nastavte druh vodiče: 3-P, 4-P, 5-P (u objektů do 1kV) nebo H3-P, H4-P, H5- P (u silových kabelů). Číslo označuje počet žil. NÁVOD K OBSLUZE MIC-2510 verze

16 Čas pro výpočet koeficientů absorpce nastavte jako u dvouvodičového měření. Stisknutím tlačítka ENTER můžete potvrdit nastavení nebo stisknutím tlačítka ESC opustit nastavení beze změn. Připojte adaptér AutoISO-2500 k testovanému vedení. 16 NÁVOD K OBSLUZE MIC-2510 verze 1.05

17 Měřič je připraven k měření. Pro H3-P, H4-P a H5-P symbol bliká co 0,5 sekundy. Stiskněte tlačítko START pro zahájení měření (není nutné ho držet, měření se provádí automaticky). Nejdříve je provedena kontrola jednotlivých párů žil. V případě, že některé napětí překračuje přípustnou hodnotu, tato informace se zobrazuje na displeji, LED dioda svítí červeně a měření je přerušeno (překročené napětí U L1-N znemožňuje zahájit měření). Měření je prováděno nepřetržitě až do chvíle uplynutí naprogramovaného času pro poslední pár žil. Vzhled displeje během měření. Symbol aktuálně měřeného páru žil Poznámky: - Měřič detekuje spojení AutoISO během 1 vteřiny. - Po připojení AutoISO výchozí napětí měření je pro všechny typy vodičů provedeno jen na dvojici vodičů L1-N. - Pro silové kabely je PE označení pro zemnící vodič. - V případě měření silových kabelů adaptér obsahuje ostatní vodiče pro vedení E, například: měření 5- P silového kabelu a identifikace párů L1-PE znamená, že adaptér vedení L1 připojí k jednomu ze vstupů ISO měřiče, zatímco vedení L2, L3, N, PE, E k druhému vstupu ISO. Vzhledem k tomu, že adapter AutoISO-2500 v režimu měření propojuje a zkratuje několik vstupních vedení silových kabelů, je nutné testovaný kabel odpojit od vnějších zdrojů napětí. Měřič kontroluje přítomnost napětí před měřením, ale nezabezpečuje před připojením napětí během měření. Pokud se v této situaci napětí objeví, má to za následek zkrat a poškození modulu AutoIso Další informace a poznámky, zobrazované symboly, výsledky měření a prohlížení jednotlivých komponent výsledků jako u dvouvodičového měření, dodatečně - přepnutí výsledků pro jednotlivé dvojice je možné tlačítkem SEL. NÁVOD K OBSLUZE MIC-2510 verze

18 - V případě, že se vyskytnou chyby, LIMIT I! atd., měření se přeruší pouze pro aktuální dvojici vodičů a ne pro celé měření. Chyba přeruší celé měření. Dodatečné informace, které se zobrazují na displeji měřiče Zařízení během měření detekovalo chybu spojenou s Auto- ISO (např. odpojení). 3.2 Nízkonapěťové měření odporu Měření odporu ochranných vodičů a vyrovnávacího spojení proudem ±200 ma Otáčecí přepínač výběru funkce nastavte v pozici R CONT. Měřič je připraven k měření. Připojte měřič k testovanému objektu. Měření se spustí automaticky, pokud odpor klesne 50 nebo vícekrát np. z 1kΩ na 20Ω měřič detekuje sekvenci rozevření (připravuje se), sevření (spouští měření). Měření můžete také spustit ručně pomoci tlačítka START. 18 NÁVOD K OBSLUZE MIC-2510 verze 1.05

19 Přečtěte si výsledky měření. Pro zahájení nového měření bez nutnosti odpojení měřících vodičů od testovaného objektu stiskněte tlačítko START. Dodatečné informace, které se zobrazují na displeji měřiče NOISE! + stálý dvojtónový zvukový signál + svítí červená dioda Měření odporu Na testovaném objektu se objevuje rušivé napětí. Měření v této situaci je možné, ale s dodatečnou nespolehlivostí měření, která je určena v technických údajích. Pokud je rušivé napětí větší než to, které je povoleno, zařízení zablokuje měření. Otáčecí přepínač výběru funkce nastavte v pozici R X. Měřič je připraven k měření. Připojte měřič k testovanému objektu stejně jako v bodě Měření má kontinuální charakter. NÁVOD K OBSLUZE MIC-2510 verze

20 Zobrazí se výsledky měření. Poznámky: - Pro R<10Ω se ozve nepřetržitý zvukový signál a LED dioda svítí zeleně. - Ostatní poznámky a zprávy stejně jako v kapitole Kalibrace měřících obvodů Pro vyloučení vlivu odporu měřících vodičů na výsledek měření (R CONT a R X), můžete provést její kompenzaci (automatické vynulování). Otáčecí přepínač výběru funkce nastavte v pozici R ZERO. Sevřít měřící vodiče objeví se nápis READY. Stiskněte tlačítko START. Na displeji se zobrazí nápis AUTO-ZERO, který potvrzuje provedení kompenzace odporu měřících vodičů. Výsledek má podobu kompenzované hodnoty a oprava je možná jen u R CONT a R X. Kompenzace je aktivní rovněž po zapnutí nebo vypnutí měřiče. 20 NÁVOD K OBSLUZE MIC-2510 verze 1.05

21 Chcete-li kalibraci odstranit (vrátit se k výchozí tovární kalibraci), proveďte výše uvedené kroky s rozevřenými měřícími vodiči (bez zobrazení READY). 3.3 Měření napětí Otáčecí přepínač výběru funkce nastavte v pozicii U. Měřič připojte ke zdroji napájení. Měření se provádí kontinuálním způsobem. Dodatečné informace, které se zobrazují na displeji měřiče, LED dioda svítí červeně, dvojtónový zvukový signál Napětí je vyšší než přípustné napětí. Okamžitě odpojte měřící vodiče NÁVOD K OBSLUZE MIC-2510 verze

22 3.4 Měření teploty Otáčecí přepínač výběru funkce nastavte v pozicii Temp. Připojte teplotní sondu ke zdířce TEMP. Měření se provádí kontinuálním způsobem. Správné provedení úkonu potvrzuje zeleně svítící LED dioda a výsledek na LCD displeji 4 Paměť výsledků měření Měřiče MIC-2510 jsou vybavené pamětí pro samostatných výsledků měření (990 buněk, z nichž každá může obsahovat celý komplet výsledků měření R ISO z AutoISO, R CONT a teploty). Celá paměť je rozdělena na 10 bank po 99 buněk. Díky dynamickému přidělování paměti každá z buněk může obsahovat jiný počet jednotlivých výsledků, a to v závislosti na aktuální potřebě. Tento systém zajišťuje optimální využití paměti. Každý výsledek je možné uložit v buňce s libovolným pořadovým číslem a v libovolné bance. Díky tomu uživatel měřiče může dle vlastního uznání přiřadit čísla je- 22 NÁVOD K OBSLUZE MIC-2510 verze 1.05

23 dnotlivých buněk k jednotlivým měřením a číslo banky k jednotlivým testovaným objektům, může provádět měření v libovolném pořadí a bez rizika ztráty údajů. V paměti, ve které jsou výsledky měření uchovávány, po vypnutí měřiče nedojde ke smazání naměřených údajů a díky tomu mohou být zobrazeny i později nebo odeslány ke zpracování do počítače. Nezmění se rovněž číslo buňky a banky. Poznámky: - V jedné buňce je možné uložit výsledky měření provedeného pro všechny měřící funkce s výjimkou R X a U. - Po uloženi výsledku měření se automaticky navýší číslo buňky. - Po načtení údajů nebo před provedením nové série měření se doporučuje vymazat paměť vybraných buněk, aby nedošlo k nahrazení starých výsledků měření novými. 4.1 Uložení výsledků měření do paměti Po provedení měření stiskněte tlačítko ENTER. Prázdná buňka. Buňka je plná, zobrazí se symboly uložených hodnot. Pomoci tlačítek SEL můžete zobrazit náhled výsledků. Pomoci tlačítek a můžete prohlížet jednotlivé komponenty výsledků měření. NÁVOD K OBSLUZE MIC-2510 verze

24 Buňka je plně obsazena. Pomoci tlačítka SEL můžete zobrazit náhled výsledků měření a pomoci tlačítek a prohlížet jednotlivé komponenty výsledku. Chcete-li změnit číslo buňky nebo banky musíte: Stisknout tlačítko SETUP bliká číslo buňky. Pomoci tlačítek a nastavit požadované číslo buňky. Stisknout tlačítko SETUP bliká číslo banky. Pomoci tlačítek a nastavit požadované číslo banky. Stisknout tlačítko SETUP číslo banky přestává blikat. Můžete uložit výsledek do vybrané buňky. Stiskněte tlačítko ENTER a výsledek uložte do paměti. Uložení je signalizována trojitým zvukovým signálem a zobrazením obdélníku v hlavním poli displeje. Stisknutím tlačítka ESC můžete přejít k zobrazení výsledků bez uložení. Při pokusu o uložení hodnot do již obsazené buňky se objeví varování: 24 NÁVOD K OBSLUZE MIC-2510 verze 1.05

25 nebo Stisknutím tlačítka ENTER výsledky uložíte nebo pomoci tlačítka ESC tuto operaci zrušíte. Poznámky: - Po provedení měření výsledek se na displeji zobrazuje do chvíle než: dojde ke změně pozice otočného přepínače funkcí, dojde ke spuštění funkce Auto-OFF, měřič detekuje rušivé napětí >50V, bude provedena jedna z níže uvedených činností: o nastavení pomoci tlačítka ESC voltmetru, o provedení dalšího měření, o uložení do paměti dalšího výsledku. - Po výstupu voltmetru tlačítkem ESC nebo zápisem údajů do paměti, je možné pomoci tlačítka ENTER vyvolat poslední výsledek měření (rovněž po vypnutí napájení, pokud nedošlo ke změně polohy přepínače). - Do paměti je uložen celý soubor výsledků (hlavní a doplňující) vybrané měřené funkce a také nastavené parametry měření. - V dané buňce může být uložen výsledek měření R ISO jen u jednoho měření nebo jen pro AutoISO Během uložení teploty může být uložena jen hodnota zobrazená v dané chvíli. 4.2 Prohlížení paměti Otáčecí přepínač výběru funkce nastavte v pozicii MEM. Stisknutí tlačítka SEL můžete přepínat mezi R ISO R CONT Temp R ISO, a pomoci tlačítek můžete prohlížet jednotlivé komponenty výsledku. a Chcete-li změnit číslo buňky nebo banky musíte: NÁVOD K OBSLUZE MIC-2510 verze

26 Stisknout tlačítko SETUP bliká nápis Cell. Pomoci tlačítek a nastavit požadované číslo buňky. Stisknout tlačítko SETUP bliká nápis Bank. Pomoci tlačítek a nastavit požadované číslo banky. Stisknout tlačítko SETUP nápis Bank přestává blikat. Pomoci tlačítek a můžete opět prohlížet jednotlivé komponenty výsledků měření. Poznámky: - Během prohlížení paměti tlačítko ESC funguje jako SETUP, ale opačně, tzn. po prvním stisknutí bliká nápis Bank. - Během prohlížení měření R ISO se v poli stoper/paměť střídavě zobrazují čísla banky a buňky a doba měření, tzn. čas, kdy byl výsledek uložen do paměti. Týká se to všech měření R ISO a I L. - Po stisknutí tlačítka ESC můžete okamžitě přejít k zobrazení základního komponentu výsledku. - U R CONT a teploty neexistuje možnost zobrazení komponentů. - Pro měření s účastí AutoISO-2500 můžete pomoci tlačítka SEL změnit výsledky jednotlivých dvojic žil a následně přepnout na R CONT, T a zase provést měření s AutoISO Vymazání paměti Je možné vymazat celou paměť nebo jen vybrané banky s uloženými údaji Vymazání banky 26 NÁVOD K OBSLUZE MIC-2510 verze 1.05

27 Otáčecí přepínač výběru funkce nastavte v pozicii MEM. Vyberte číslo banky určené k vymazání, a to podle bodu 4.2. Nastavte číslo buňky před zmizí číslo buňky a objeví se symbol, který indikuje připravenost zařízení k vymazání paměti. Stiskněte tlačítko ENTER. Objeví se symbol a nápis vyžadující potvrzení smazání. Opětovně stiskněte tlačítko ENTER. Po vymazání banky měřič aktivuje trojitý zvukový signál. NÁVOD K OBSLUZE MIC-2510 verze

28 4.3.2 Vymazání celé paměti Otáčecí přepínač výběru funkce nastavte v pozicii MEM. Nastavte číslo banky mezi "0" a "9"......zmizí číslo buňky a banky a objeví se symbol, který indikuje připravenost zařízení k vymazání paměti. Stiskněte tlačítko ENTER. 28 NÁVOD K OBSLUZE MIC-2510 verze 1.05

29 Objeví se symbol a nápis vyžadující potvrzení smazání. Opětovně stiskněte tlačítko ENTER. Po vymazání paměti měřič aktivuje trojitý zvukový signál. NÁVOD K OBSLUZE MIC-2510 verze

30 Poznámky: 5 Přenos dat - Přenos dat během nabíjení akumulátorů není možný. 5.1 Potřebné vybavení pro propojení s počítačem K propojení a vzájemnou spolupráci počítače s měřičem je nutný USB kabel nebo bezdrátový modul OR-1 a vhodný software. Pokud software nebyl koupen spolu s měřičem, je možné ho získat u producenta nebo autorizovaného distributora. Dodaný software je možné využit během připojení počítače s mnoha zařízeními značky SONEL S.A., které jsou vybaveny rozhraním USB a/nebo modulem OR-1. Podrobnější informace je možné získat u výrobce nebo distributorů. 5.2 Přenos dat pomoci USB kabelu 1. Otáčecí přepínač výběru funkce nastavte v pozicii MEM. 2. Připojte kabel k USB vstupu počítače a USB vstupu měřiče. 3. Spusťte program. 5.3 Přenos dat pomoci rádiového modulu OR-1 1. Otočný přepínač měřiče nastavte v pozici MEM a bezdrátové rádiové připojení se aktivuje automaticky. 2. Modul OR-1 připojte ke slotu USB vašeho počítače. 3. V případě potřeb změňte kód PIN (bod č. 2). 4. Spusťte program pro zálohování dat. 30 NÁVOD K OBSLUZE MIC-2510 verze 1.05

31 Standardní PIN pro OR-1 je Aktualizace softwaru Zapněte měřič a zároveň držte tlačítka ENTER a SETUP. Na měřiči se zobrazí níže uvedený displej. Po propojení měřiče s počítačem USB kabelem je nutné postupovat podle doporučení programu. NÁVOD K OBSLUZE MIC-2510 verze

32 7 Napájení měřiče 7.1 Monitorování napájecího napětí Hladina nabití akumulátorů je indikována symbolem umístěným v pravém horním rohu displeje: Akumulátory jsou nabité. Akumulátory jsou vybité. Možné je pouze měření napětí. Akumulátory jsou téměř vybité, a dojde k zablokování měření. Měřič se automaticky vypne po 5 sekundách. 7.2 Výměna akumulátorů Měřič MIC-2510 je napájen z firemního souboru akumulátorů SONEL NiMH 9,6V. Nabíječka je umístěna uvnitř měřiče a je kompatibilní pouze s firemní sadou akumulátorů. Je napájena z externího zdroje. Možné je také napájení z automobilového cigaretového zapalovače pomoci doplňkové nabíječky. VAROVÁNÍ: Ponechání vodičů ve zdířkách během výměny akumulátorů může způsobit úraz elektrickým napětím. Aby byly akumulátory správně vyměněny, je nutné: 1. Odpojit vodiče od měřeného obvodu a vypnout měřič, 2. Vyšroubovat tři šroubky a vytáhnout pouzdro na akumulátory (v dolní části krytu), 3. Vložit a zpět přišroubovat pouzdro s novou sadou akumulátorů. POZOR! Je zakázáno napájet měřič z jiných zdrojů než z těch, které jsou uvedené v tomto návodu. 7.3 Nabíjení akumulátorů Nabíjení bude zahájeno ihned po připojení nabíječky k měřiči, a to nezávisle na tom, zda bude měřič zapnutý nebo ne. Měnící se výplň symbolu baterie na displeji indikuje průběh nabíjení. Akumulátory jsou nabíjené podle algoritmu "rychlého nabíjení" - tento proces dovoluje zkrátit dobu na- 32 NÁVOD K OBSLUZE MIC-2510 verze 1.05

33 bíjení na cca 7 hodin. Ukončení nabíjení je indikováno plnou výplní symbolu baterie na displeji a zvukovým signálem. Pro vypnutí zařízení odpojte nabíječku od měřiče. Poznámky: - V důsledku poruch v síti, může dojít k dřívějšímu ukončení nabíjení akumulátorů. V případě, že zjistíte, že se měřič nabíjel příliš krátkou dobu, vypněte ho a celý postup zopakujte. Dodatečné informace, které se zobrazují na displeji měřiče Signalizace Důvod Postup Příliš vysoká teplota Počkejte na vychladnutí sady. Začněte sady akumulátorů. s opětovným nabíjením. Pokuste se opětovně začít s nabíjením. Stav nouze. Pokud tato činnost nepomáhá, zřejmě došlo k poškození sady AKU - nahraďte sadu. Zobrazí se nezaplněný symbol baterie. Bliká nezaplněný symbol baterie. Bliká zaplněný symbol baterie. Pokus o opětovné nabití sady, která je již nabita. 7.4 Všeobecné zásady použití nikl-metal hydridových akumulátorů (NiMH) - Pokud není zařízení delší dobu používáno, vyjměte z něho akumulátory a skladujte je odděleně. - Akumulátory skladujte na suchém, chladném a dobře větraném místě s omezeným přímým slunečním zářením. Okolní teplota pro dlouhodobé skladování by neměla překročit stupňů Celsia. Pokud jsou akumulátory delší dobu skladované ve vysokých teplotách, chemické reakce, ke kterým uvnitř dochází, zkracují jejich životnost. - Akumulátory NiMH standardně vydrží cyklů nabíjení. Tyto akumulátory dosáhnou maximálního výkonu teprve po jejich formování (po 2-3 cyklech nabití a vybití). Nejdůležitějším faktorem, který má vliv na životnost akumulátoru je hladina jeho vybití. Čím je hladina jeho vybití větší, tím je jeho životnost kratší. - Paměťový efekt je u akumulátorů NiMH značně omezen. Tyto akumulátory je možné bez větších následků bezproblémově nabíjet. Doporučuje se ale, aby po několika cyklech bylo provedeno jejich úplné vybití. - Během skladování akumulátorů NiMH dochází k jejich spontánnímu vybití rychlostí cca 30% za měsíc. Skladování akumulátorů ve vysokých teplotách může uvedený proces až dvakrát urychlit. Aby nedošlo k přílišnému vybití akumulátorů, po kterém bude nutné provést formování, je nutné co nějakou dobu akumulátory dobíjet (i ty, které nejsou používané). - Moderní nabíječky v současnosti již umí detekovat příliš nízkou nebo příliš vysokou teplotu akumulátoru a vhodně na tuto situaci reagovat. Příliš nízká teplota znemožňuje zahájení procesu nabíjení, protože by mohlo dojít k trvalému poškození akumulátoru. Růst teploty akumulátoru je oznámením pro ukončení nabíjení a je to typický jev. Nabíjení akumulátoru ve vysoké okolní teplotě nejenže snižuje jeho životnost, ale také způsobuje rychlejší růst jeho teploty a akumulátor nebude plně nabitý dle možností své kapacity. NÁVOD K OBSLUZE MIC-2510 verze

34 - Pamatujte, že při rychlém nabíjení se akumulátor nabije do výše 80% své kapacity. Lepších výsledků je možné dosáhnout kontinuitou nabíjení: nabíječka přejde do režimu nabíjení malým proudem a po několika hodinách jsou akumulátory plně nabité. - Akumulátory nenabíjejte, ani nepoužívejte v extrémních teplotách. Extrémní teploty redukují životnost baterií a akumulátorů. Zařízení, která jsou napájena z akumulátoru nebo baterií, by neměla být uložena na velmi teplém místě. Jmenovitá provozní teplota musí být bezpodmínečně dodržována. 8 Čištění a údržba POZOR! Používejte pouze ty metody čištění a údržby, které uvádí výrobce v tomto návodu. Kryt měřiče je možné čistit měkkým vlhkým hadříkem s použitím běžně dostupných čistících prostředků. Nesmí se používat žádná ředidla nebo čistící prostředky, které by mohly poškodit povrch krytu (čistící prášek, abrazivní pasty apod.). Sondy je možné umýt vodou a vytřít do sucha. Při delším skladování se doporučuje namazat sondy libovolným strojním mazivem. Cívky a vodiče je možné umýt vodou s trochou čistícího prostředku a vytřít do sucha. Elektronický systém měřiče nevyžaduje žádnou údržbu. 9 Skladování Během skladování zařízení je nutné dodržovat následující doporučení: od měřiče odpojte všechny vodiče, měřič a další příslušenství dobře vyčistit, dlouhé měřící vodiče natočte na cívky, během dalšího skladování baterie nebo akumulátor vyjmout z měřiče, aby během delšího skladování nedošlo k úplnému vybití akumulátoru, je nutné je pravidelně dobíjet. 10 Demontáž a likvidace Použité elektrické a elektronické zařízení je nutné uskladňovat odděleně, tzn. neuskladňovat je spolu s odpady jiného druhu. Použité elektronické zařízení je nutné dopravit na sběrné místo v souladu s platnými právními předpisy týkajícími se použitého elektronického a elektrického zařízení. Před dopravením zařízení na sběrné místo není dovolena jeho samostatná demontáž nebo odstranění některého z jeho součástek. Je nutné dodržovat platné právní předpisy týkající se likvidace obalů, použitých baterií a akumulátorů. 34 NÁVOD K OBSLUZE MIC-2510 verze 1.05

35 11.1 Základní údaje 11 Technické údaje zkratka w.m. v určení nespolehlivosti měření označuje modelovou hodnotu měření Měření paměti AC/DC Rozsah měření Rozlišení Nespolehlivost měření 0 600V 1V ±(3% w.m. + 2 číslice) Frekvenční rozsah: Hz Měření izolačního odporu Rozsah měření podle IEC : R ISOmin = U ISOnom/I ISOnom 2,000TΩ (I ISOnom = 1mA) Dvouvodičové měření Rozsah měření Rozlišení Nespolehlivost měření 0, ,9kΩ 0,1kΩ 1, ,999MΩ 0,001MΩ 10, ,99MΩ 0,01MΩ 100, ,9MΩ 0,1MΩ 1, ,999GΩ 0,001GΩ ± (3 % w.m číslic) 10, ,99GΩ 0,01GΩ 100, ,9GΩ 0,1GΩ 1, ,000TΩ 0,001TΩ Orientační maximální hodnoty měřeného odporu v závislosti na napětí měření uvádí následující tabulka: Pro ostatní napětí je možné omezení rozsahu vyčíst z následujícího grafu. Napětí 50V 100V 250V 500V 1000V 2500V Rozsah měření 50GΩ 100GΩ 250GΩ 500GΩ 1,00TΩ 2,00TΩ NÁVOD K OBSLUZE MIC-2510 verze

36 Měřený odpor [Ohm] Napětí měření [V] Měření pomoci adaptéru AutoISO-2500 Rozsah měření Rozlišení Nespolehlivost měření 0, ,9kΩ 0,1kΩ 1, ,999MΩ 0,001MΩ 10, ,99MΩ 0,01MΩ 100, ,9MΩ 0,1MΩ ± (4 % w.m číslic) 1, ,999GΩ 0,001GΩ 10, ,99GΩ 0,01GΩ 100, ,0GΩ 0,1GΩ ± (8 % w.m číslic) Orientační maximální hodnoty měřeného odporu v závislosti na napětí měření uvádí následující tabulka: Napětí Rozsah měření 100V 100GΩ 250V 250GΩ 500V, 1000V, 2500V 400GΩ kde: Pozor: Pro hodnotu izolačního odporu nižší než R ISOmin není specifikována přesnost měření, jelikož měřič pracuje s omezeným proudem konvertoru, a to v souladu se vzorcem: R ISOmin U ISOnom I ISOnom R ISO min = U I ISOnom ISOnom minimální izolační odpor měřený bez omezení proudem konvertoru jmenovité napětí měření jmenovitý proud konvertoru (1mA) 36 NÁVOD K OBSLUZE MIC-2510 verze 1.05

37 Měření kapacity Rozsah měření Rozlišení Nespolehlivost měření nF 1nF ± (5 % w.m. + 5 číslic) 1,00...9,99µF 0,01µF Měření kapacity je možné jen během měření R ISO (během vybití objektu). Nízkonapěťové měření kontinuity obvodu a odporu Měření kontinuity ochranných a vyrovnávacích spojů proudem ±200mA Rozsah měření podle IEC : 0,10 999Ω Rozsah měření Rozlišení Nespolehlivost měření 0, ,99Ω 0,01Ω 20, ,9Ω 0,1Ω ±(2% w.m. + 3 číslice) Ω 1Ω ±(4% w.m. + 3 číslice) Napětí na otevřených svorkách: 8 V 16 V. Výstupní proud u R < 2Ω: I SC > 200mA Kompenzace odporu měřících vodičů Měření pro obě polarizace proudu Měření odporu malým proudem Rozsah Rozlišení Nespolehlivost měření 0, ,9Ω 0,1Ω ±(2% w.m. + 3 číslice) Ω 1Ω ±(4% w.m. + 4 číslice) Napětí na otevřených svorkách: 8 V 16 V. Výstupní proud >10mA Zvukový signál pro měřený odpor < 30Ω ± 10% Kompenzace odporu měřících vodičů Měření teploty Rozsah Rozlišení Nespolehlivost měření -40,0...99,9 C 0,1 C ±(3% w.m. + 8 číslic) -40, ,8 F 0,1 F ±(3% w.m číslic) Měření pomocí externí sondy Ostatní technické údaje a) druh izolace... dvojitá, podle PN-EN a IEC b) kategorie měření... IV 600V (III 1000V) podle PN-EN c) stupeň ochrany krytu podle PN-EN IP54 d) napájení měřiče... sada akumulátorů SONEL L-1 NiMH 9,6V e) rozměry x 190 x 60 mm f) hmotnost měřiče... cca 1,3 kg g) skladovací teplota C h) provozní teplota C i) vlhkost % j) referenční teplota ± 2 C a) referenční vlhkost % b) nadmořská výška... <2000m c) počet měření R ISO podle PN-EN cca 800 d) displej... LCD s jednotlivými sekcemi e) paměť výsledků měření buněk, zápisů f) přenos dat... kabel USB nebo bezdrátové spojení g) standard kvality...vývoj, projekt a výroba v souladu s ISO 9001 NÁVOD K OBSLUZE MIC-2510 verze

38 h) zařízení splňuje požadavky normy IEC i) výrobek splňuje požadavky EMC (odolnost pro průmyslové prostředí) podle norem PN-EN :2006 a PN-EN : Ostatní údaje Údaje týkající se dodatečné nespolehlivosti měření jsou důležité pro použití měřiče v nestandardních podmínkách a pro laboratorní měření během kalibrace Dodatečná nespolehlivost měření IEC (R ISO ) Ovlivňující faktor Označení Dodatečná nespolehlivost Poloha E 1 0% Napájecí napětí E 2 0% (nesvítí BAT) Teplota C E 3 0,1%/ºC Dodatečná nespolehlivost měření podle IEC (R ±200mA) Ovlivňující faktor Označení Dodatečná nespolehlivost Poloha E 1 0% Napájecí napětí E 2 0,5% (nesvítíi BAT) Teplota C E 3 1,5% 12.1 Standardní vybavení 12 Vybavení Ke standardnímu vybavení dodaného výrobcem patří: měřič MIC-2510 WMPLMIC2510 sada měřících vodičů: vodič 5kV 1,8m tř. IV 1000V ukončený banánky 2 ks (červený WAPRZ1X8REBB a modrý WAPRZ1X8BUBB) stíněný vodič 5kV 1,8m tř. IV 1000V, uknčený banánky, černý WAPRZ1X8BLBB kabel pro rozhraní USB WAPRZUSB příslušenství krokosvorka 5 kv tř. IV 1000V 3 ks (černá - WAKROBL20K04, červená WAKRORE20K05 a modrá WAKROBU20K05) zkušební sonda s banánovým vstupem 2 ks (červená WASONREOGB2 a černá WASONBLOGB2) sada akumulátorů WAAKU10 nabíječka akumulátorů WAZASZ7 CD nosič SONEL postroj WAPOZSZE2 pouzdro L-4 WAFUTL4 návod k obsluze záruční list kalibrační certifikát 38 NÁVOD K OBSLUZE MIC-2510 verze 1.05

39 12.2 Příslušenství U výrobce nebo distributora je možné dodatečně dokoupit příslušenství, které není ve standardní výbavě zařízení: WAPRZ005BLBBE5K stíněný vodič 5m černý tř. IV 1000V WAPRZ010BLBBE5K stíněný vodič 10m černý tř. IV 1000V WAPRZ005REBB5K vodič 5m červený 5kV ukončený banánky WAPRZ005BUBB5K vodič 5m modrý 5kV ukončený banánky WAPRZ010REBB5K vodič 10m červený 5kV ukončený banánky WAPRZ010BUBB5K vodič 10m modrý 5kV ukončený banánky WAADAAISO25 WASONT1 adaptér AutoISO-2500 WAADAUSBOR1 teplotní sonda ST-1 WAPRZLAD12SAM rádiový modul OR-1 k převodu dat Kabel pro nabíjení akumulátorů z elektrické zásuvky cigaretového zapalovače (12V) WAPROSONPE5 LSWPLMIC2510 NÁVOD K OBSLUZE MIC-2510 verze

40 osvědčení o justování. software SONEL Pomiary Elektryczne pro tvoření zápisu/protokolu z měření Poznámka: Software je kompatibilní se systémy Windows XP (Service Pack 2), Windows Vista, Windows Výrobce Výrobcem zařízení a subjektem poskytujícím záruční a pozáruční servis je: SONEL S. A. ul. Wokulskiego Świdnica tel.: +48 (74) (Obchodní oddělení) +48 (74) (Servis) fax: +48 (74) dh@sonel.pl internetové stránky: Pozor: K poskytování servisních služeb je oprávněn pouze výrobce. 40 NÁVOD K OBSLUZE MIC-2510 verze 1.05

41 14 Laboratorní služby Měřící laboratoř společnosti SONEL S.A. nabízí kontrolu a následné vydání osvědčení justování k následujícím zařízením, které slouží k měření elektrických a neelektrických hodnot: - termovizní kamery, - pyrometry, - bezpečnostní a ochranné měřiče sloužící k měření izolačního odporu, komplexního odporu uzemnění, zkratové smyčky, parametrů diferenciálních vypínačů a multifunkční měřiče skládající se z výše uvedených zařízení, - bezpečnostní měřiče elektrických spotřebičů, - analyzátory kvality napájení, - měřičů k měření malého odporu, - měřičů napětí, proudu (také klešťových), odporu a multimetrů, - měřičů osvětlení. Osvědčení justování (kalibrování) je doklad, který potvrzuje shodu parametrů uvedených výrobcem u zkoumaného zařízení s parametry platnými v daném státě, s určením nespolehlivosti měření. V souladu s normou ISO , příloha A Požadavky na zabezpečování jakosti měřícího zařízení. Metrologický konfirmační systém pro měřicí zařízení firma SONEL S.A. u svých výrobků doporučuje provádět pravidelnou metrologickou kontrolu alespoň jednou za 13 měsíců. U nových zařízení, která byla uvedena do provozu a jež vlastní Kalibrační certifikát nebo Potvrzení justování, se další metrologickou kontrolu doporučuje provést v termínu do 13 měsíců od data zakoupení, nejpozději však do 19 měsíců od data výroby. Pozor: V případě zařízení, které je používáno během měření spojeného s protipožární ochranou, osoba, která toto měření provádí, musí být plně seznámena s konstrukcí a všemi funkcemi tohoto zařízení. Měření provedené poškozeným měřičem může vést k chybnému hodnocení účinnosti týkající se ochrany lidského zdraví a života. NÁVOD K OBSLUZE MIC-2510 verze
