1 Prediktivní údržba Brzké odhalení mechanických závad na točivých strojích siemens.com/siplus-cms

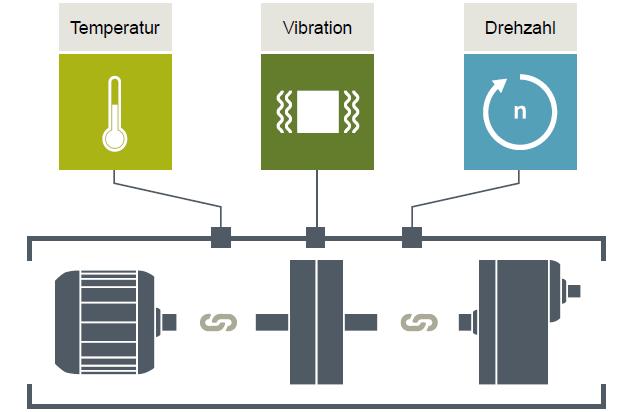

2 Co je to prediktivní údržba a co je k ní potřeba? Detekce vznikajících mechanických poruch stroje v době, kdy je ještě plně schopen vykonávat svou práci. Toto včasné varování umožňuje naplánovat opravu stroje až po dokončení výrobního procesu, a tak předejít problémům s nekvalitní nebo zpožděnou dodávkou zákazníkovi. + = komponenty Znalost parametrů stroje Spolehlivý monitoring Strana 2

3 Prediktivní údržba se Jaké typické druhy poruch lze s CMS včas odhalit? Ventilátor/Pumpa Převodovka Pohon Porucha lopatek Rezonance systému Přetížená spojka Nesymetrické napájení Prasklá rotorová tyč, aj Nános nečistot Ulomený zub Drolící se ložisková dráha Prediktivní údržba s více než jen monitorování stavu motorů Mechanické chyby Rezonance Porucha ložisek Nesouosost Nevyváženost Porucha ozubení Usazeniny v systému, aj Elektrické chyby Porucha statorového vinutí Porucha rotorového vinutí Strana 3

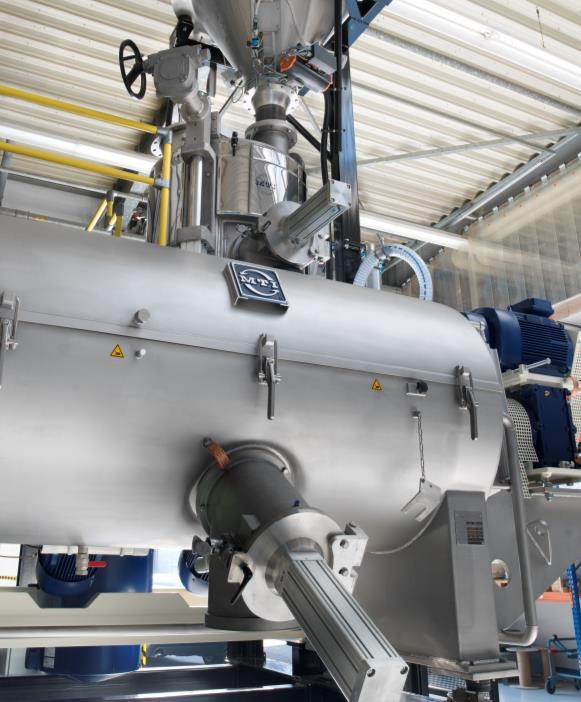

4 Pro jaké aplikace je to výhodné? Pro všechny točivé stroje, kde je nežádoucí náhlý výpadek funkce. ventilátory + pumpy mixéry + odstředivky větrné elektrárny, lisy, mlýny, Strana 4

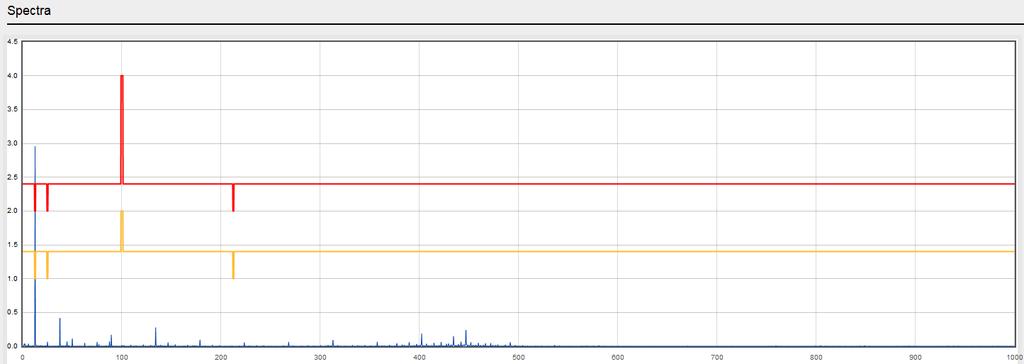

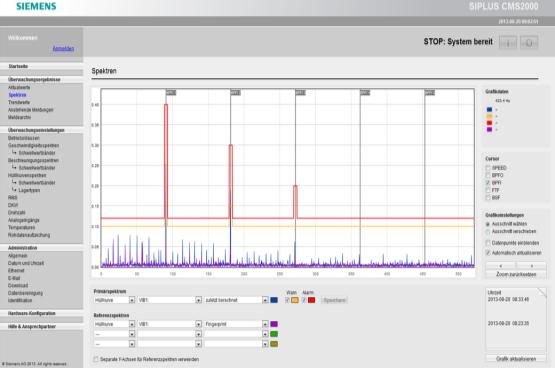

Frekvenční analýza Určení konkrétní poruchy ze spektra vibrací podle její charakteristické frekvence.

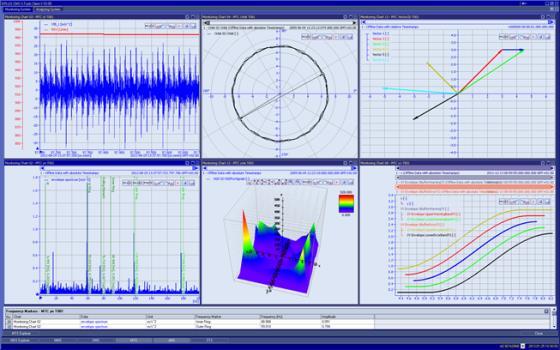

5 Množství měřených dat Tři úrovně vibračního monitoringu v podání Siemens Siplus CMS Analýza stavu z trendu Diagnostika vibrací pomocí vrms, arms, DKW. Sledování změny těchto hodnot v čase (OK, Varování, Alarm). Frekvenční analýza Určení konkrétní poruchy ze spektra vibrací podle její charakteristické frekvence. Pokročilá analýza Přeposlání dat z akcelerometrů do programu X-Tools a jeho on-line zpracování a analýza (širší frekvenční rozsah, knihovna rozšířených funkcí,...) znalost stroje Strana 5

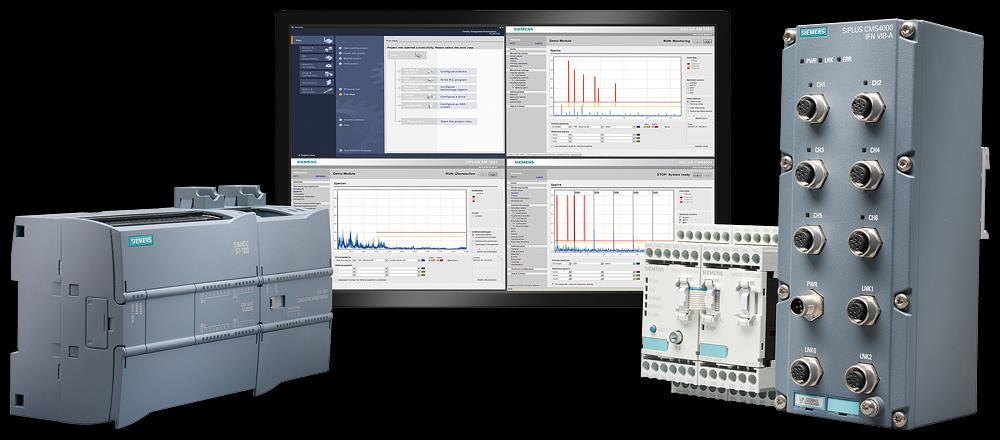

Hlavní produktové řady CMS1200 Integrovatelný a volně rozšiřitelný Signálový modul do systému S7-1200.

CMS2000 Samostatný a modulární Samostatně pracující modul konfigurovatelný přes webové rozhraní.

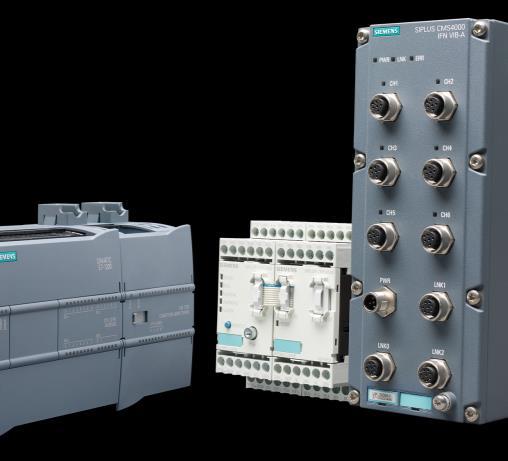

6 Hlavní produktové řady CMS1200 Integrovatelný a volně rozšiřitelný Signálový modul do systému S Až 7 modulů na jedno PLC. Nastavení přes TIA Portal a webové rozhraní. CMS2000 Samostatný a modulární Samostatně pracující modul konfigurovatelný přes webové rozhraní. Rozšiřitelný o další IEPE a teplotní vstupy. CMS4000 Výkonný a volně konfigurovatelný Samostatný modulární systém pro sledování kluzných ložisek, velkých soustrojí, výrobních linek, aj. Nastavuje se přes program X-Tools. Strana 6

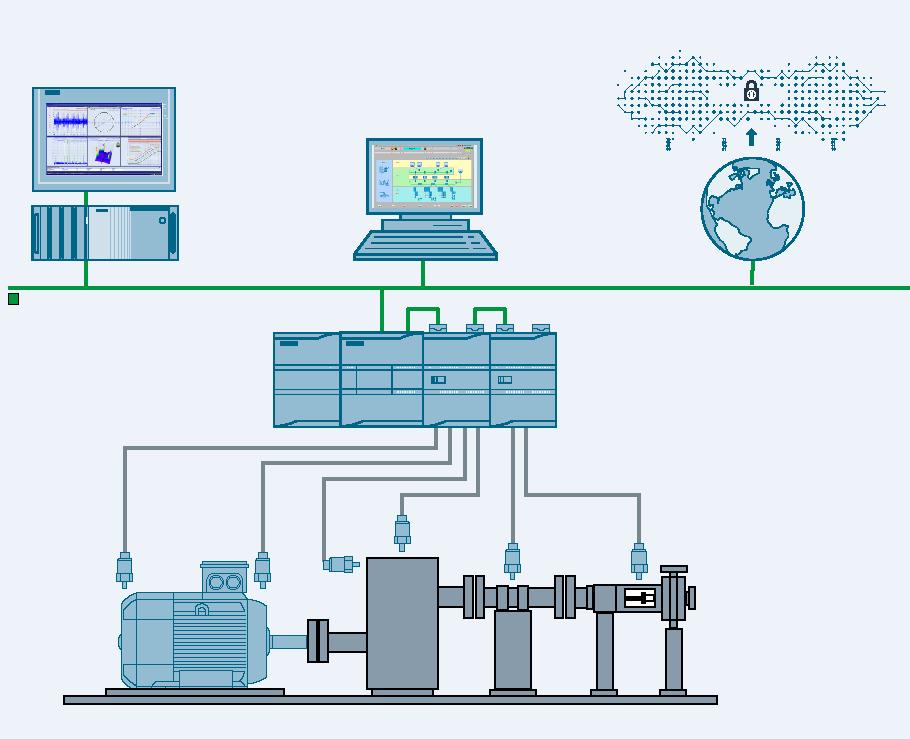

1200 Jednoduchá integrace prediktivní údržby do řídícího systému CMS X-Tools pro podrobnou analýzu vibrací SCADA - WinCC MindSphere Siemens Cloud Příklad CMS1200 (modul SM1281) PROFINET/ Ethernet

Maximálně 7 modulů SM1281 na PLC, tzn. až 28 IEPE čidel na PLC 1200. Funkce výpočtu otáček stroje z naměřených vibračních průběhů (není potřeba čidlo otáček).

7 1200 Jednoduchá integrace prediktivní údržby do řídícího systému CMS X-Tools pro podrobnou analýzu vibrací SCADA - WinCC MindSphere Siemens Cloud Příklad CMS1200 (modul SM1281) PROFINET/ Ethernet SIMATIC IPC SIMATIC S plus 2x SM 1281 Soustrojí: motor převodovka ložisko čerpadlo Vzdálený přístup Data o stavu stroje součástí TIA projektu. Možnost připojit 4 IEPE čidla na modul SM1281. Maximálně 7 modulů SM1281 na PLC, tzn. až 28 IEPE čidel na PLC Funkce výpočtu otáček stroje z naměřených vibračních průběhů (není potřeba čidlo otáček). Integrované webové stránky v modulu SM1281 provzdálený přístup k diagnostice stroje. Interní monitoring vibrací v rozsahu Hz. Možnost připojení k SW X-Tools (monitoring vibrací až do 46 khz, vizualizace, uložení dat, připojení k PLC, ). Strana 7

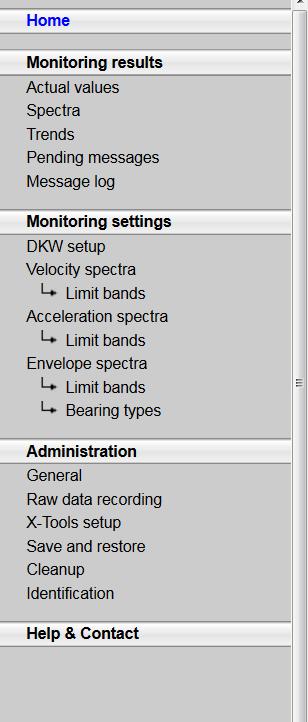

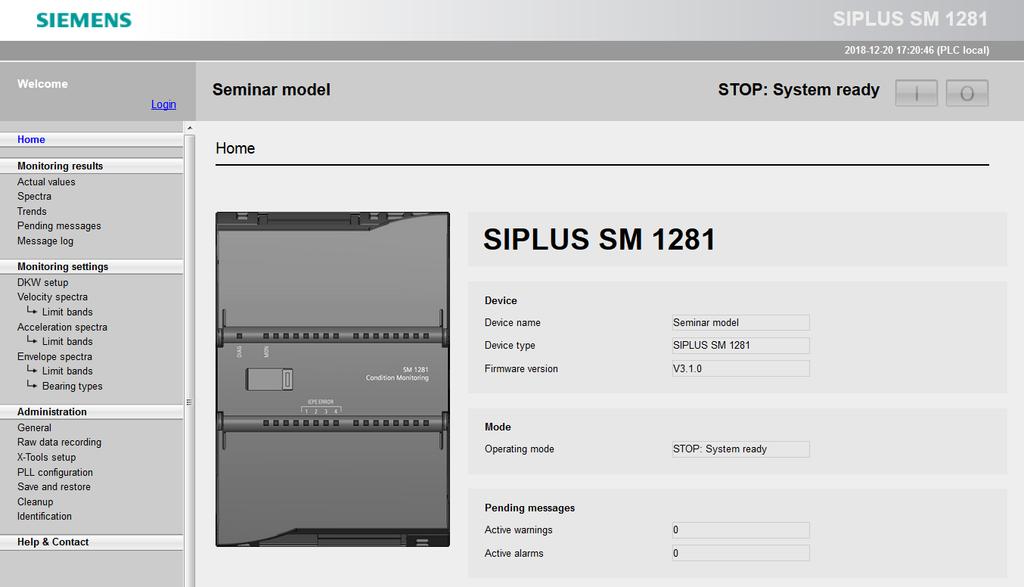

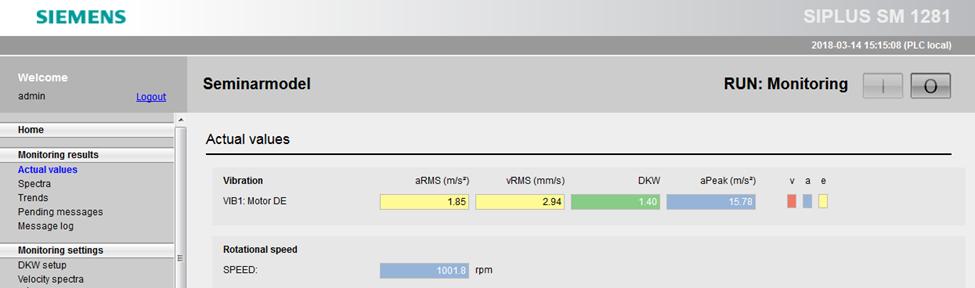

8 1200 Jednoduchá integrace prediktivní údržby do světa TIA Portal Login area Name of the logged in user, login-/logout function Titel area Device name, date and time, current operating mode, switching of the operating mode Navigation area Navigation tree that displays all the web pages that can be selected for the device Strana 8

9 Technické data Siemens Siplus CMS CMS1200 CMS2000 CMS4000 Objednávací číslo 6AT8007-6AT8002-6AT8000- Nasazení SIMATIC S signálový modul Samostatný modulární systém Samostatný modulární systém, rozsáhlé aplikace, kluzná ložiska Max. počet a typ připojitelných sensorů Na SM 1281: 4 IEPE - akcelerometry 1 otáčkový sensor (digitální) Na CPU: max. 7 SM IEPE - akcelerometrů 1 otáčkový sensor (digitální) 6 teplotních (PT 100/1000, NTC, KTY) 2 analogové vstupy (0-20 ma) 180 sensorů: IEPE nebo analog Druhy funkcí vrms, arms, DKW, apeak (jen CMS1200), frekvenční analýza FFT, obálka Volně programovatelné Výstupní data Komunikace Časový průběh ve.wav nebo onlinedata-streaming do X-Tools, Procesní data.csv-/text-format Web service (HTTP), FTP klient, S vnitřní sběrnice Časový průběh ve.wav nebo onlinedata-streaming do X-Tools, Web service (HTTP), online-datastreaming do CMS X-Tools, y Zpracování dat Integrované v modulu Integrované v modulu CMS X-Tools Certifikace Strana 9 SM1281: CE, UL, CSA, RCM, KC, EAC Shipbuilding: LR, DNV-GL, ABS, PRS,KR, NK, BV, CCS Basic unit, VIB-MUX, Temperature module: CE, UL, CSA, RCM, KC, EAC Všechny procesní a systémové v.csv a DIAdem-formatu IEEE1394a (Firewire), SW-Nodes (OPC UA, S7 PLC) IFN VIB-ACC, IFN AI: CE, RCM, KC, EAC, ATEX II 36, IECEx, Zone2

Děkuji za vaši pozornost! Kontakt: Zdeněk Zima RC-CZ DF FA AS Siemensova 1 155 00 Praha 13, Česká republika Mobil: +420 605 466 717 zdenek.zima@siemens.com Subject to changes and errors.

10 Děkuji za vaši pozornost! Kontakt: Zdeněk Zima RC-CZ DF FA AS Siemensova Praha 13, Česká republika Mobil: zdenek.zima@siemens.com Subject to changes and errors. The information given in this document only contains general descriptions and/or performance features which may not always specifically reflect those described, or which may undergo modification in the course of further development of the products. The requested performance features are binding only when they are expressly agreed upon in the concluded contract. All product designations, product names, etc. may contain trademarks or other rights of Siemens AG, its affiliated companies or third parties. Their unauthorized use may infringe the rights of the respective owner. siemens.com/siplus-cms Strana 10
