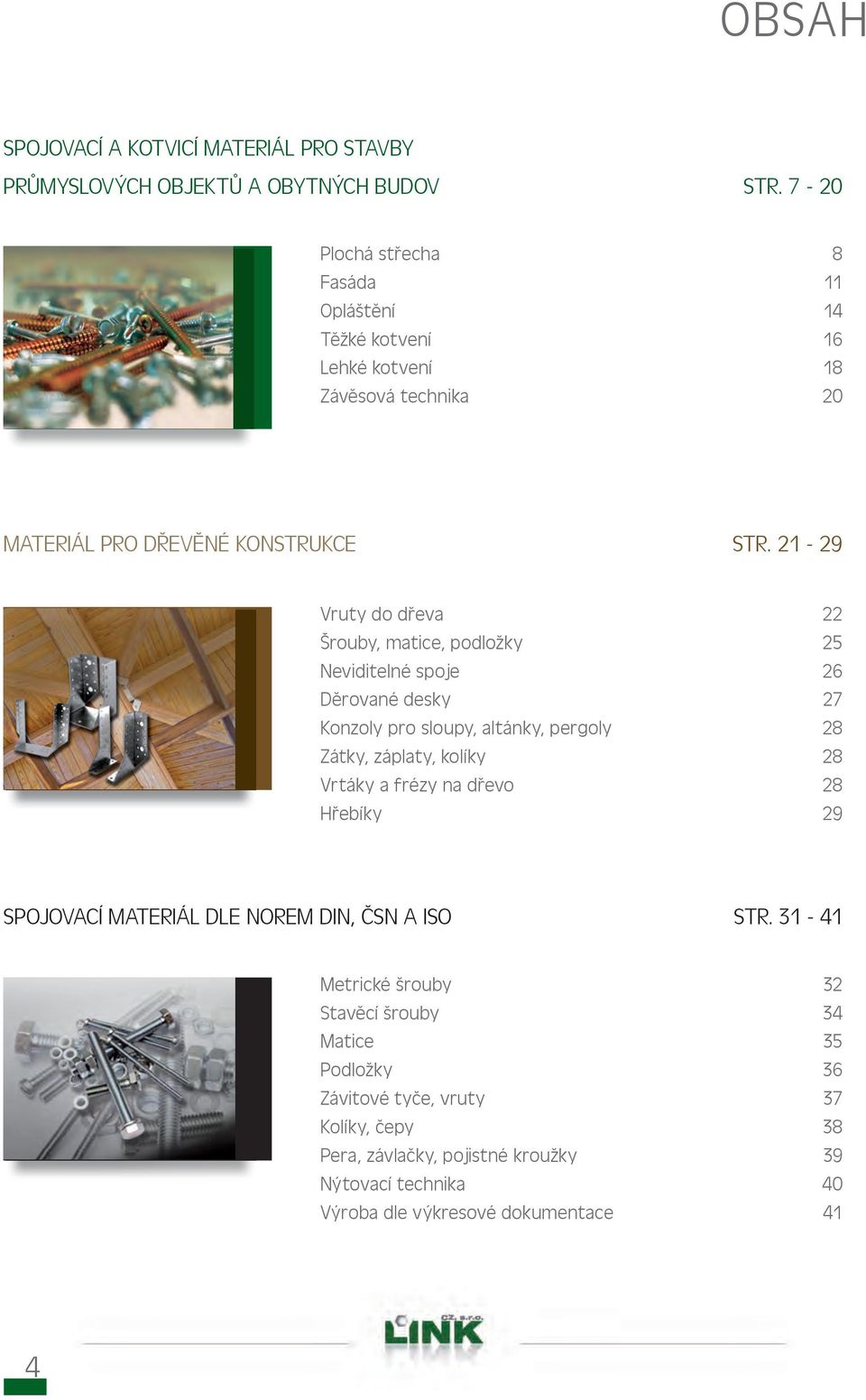

1 OBSAH SPOJOVACÍ A KOTVICÍ MATERIÁL PRO STAVBY PRŮMYSLOVÝCH OBJEKTŮ A OBYTNÝCH BUDOV STR Plochá střecha 8 Fasáda 11 Opláštění 14 Těžké kotvení 16 Lehké kotvení 18 Závěsová technika 20 MATERIÁL PRO DŘEVĚNÉ KONSTRUKCE STR Vruty do dřeva 22 Šrouby, matice, podložky 25 Neviditelné spoje 26 Děrované desky 27 Konzoly pro sloupy, altánky, pergoly 28 Zátky, záplaty, kolíky 28 Vrtáky a frézy na dřevo 28 Hřebíky 29 SPOJOVACÍ MATERIÁL DLE NOREM DIN, ČSN A ISO STR Metrické šrouby 32 Stavěcí šrouby 34 Matice 35 Podložky 36 Závitové tyče, vruty 37 Kolíky, čepy 38 Pera, závlačky, pojistné kroužky 39 Nýtovací technika 40 Výroba dle výkresové dokumentace 41 4 MATERIÁL PRO STAVBY 4 4

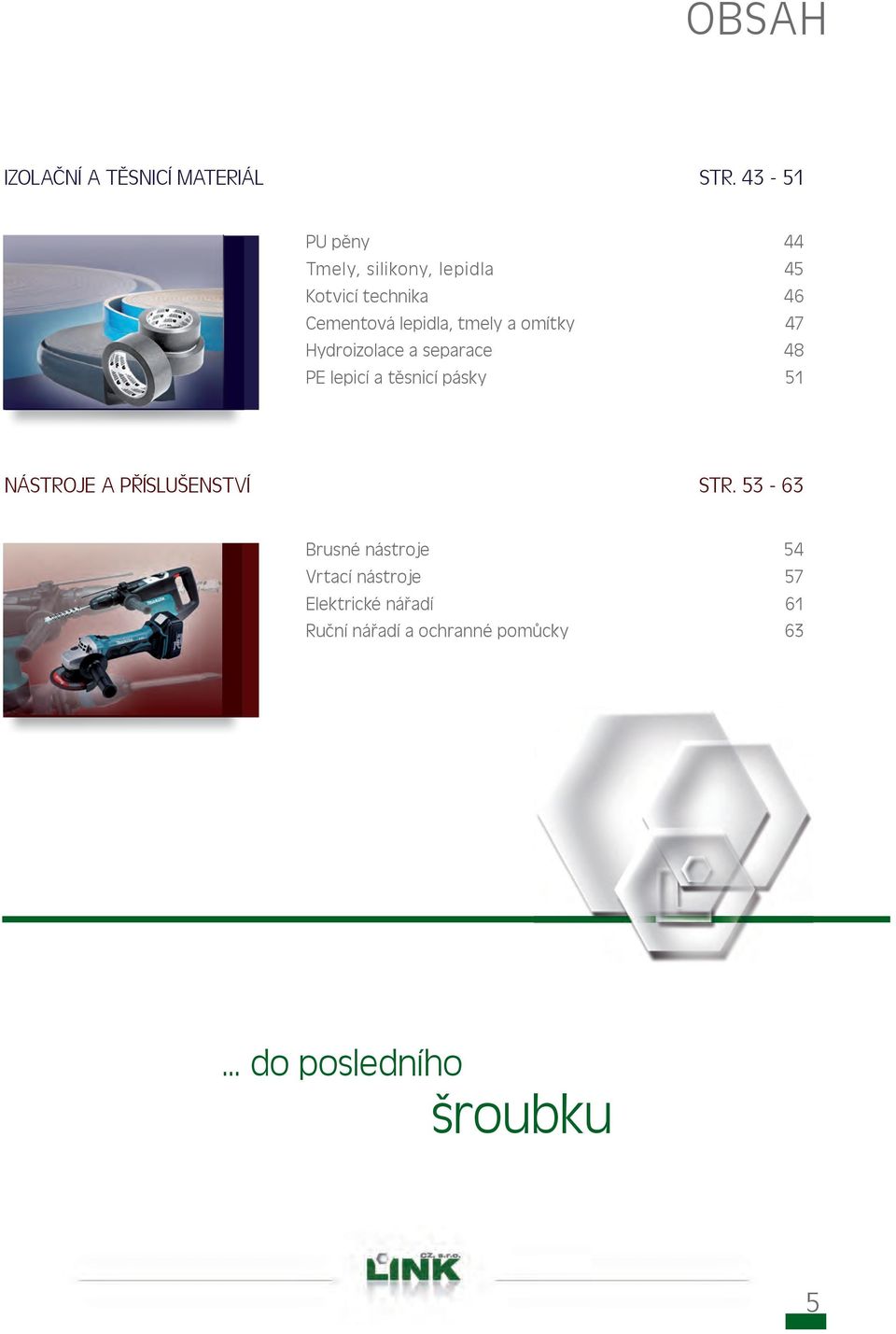

2 OBSAH IZOLAČNÍ A TĚSNICÍ MATERIÁL STR PU pěny 44 Tmely, silikony, lepidla 45 Kotvicí technika 46 Cementová lepidla, tmely a omítky 47 Hydroizolace a separace 48 PE lepicí a těsnicí pásky 51 NÁSTROJE A PŘÍSLUŠENSTVÍ STR Brusné nástroje 54 Vrtací nástroje 57 Elektrické nářadí 61 Ruční nářadí a ochranné pomůcky do posledního šroubku 5 MATERIÁL PRO STAVBY 5 5

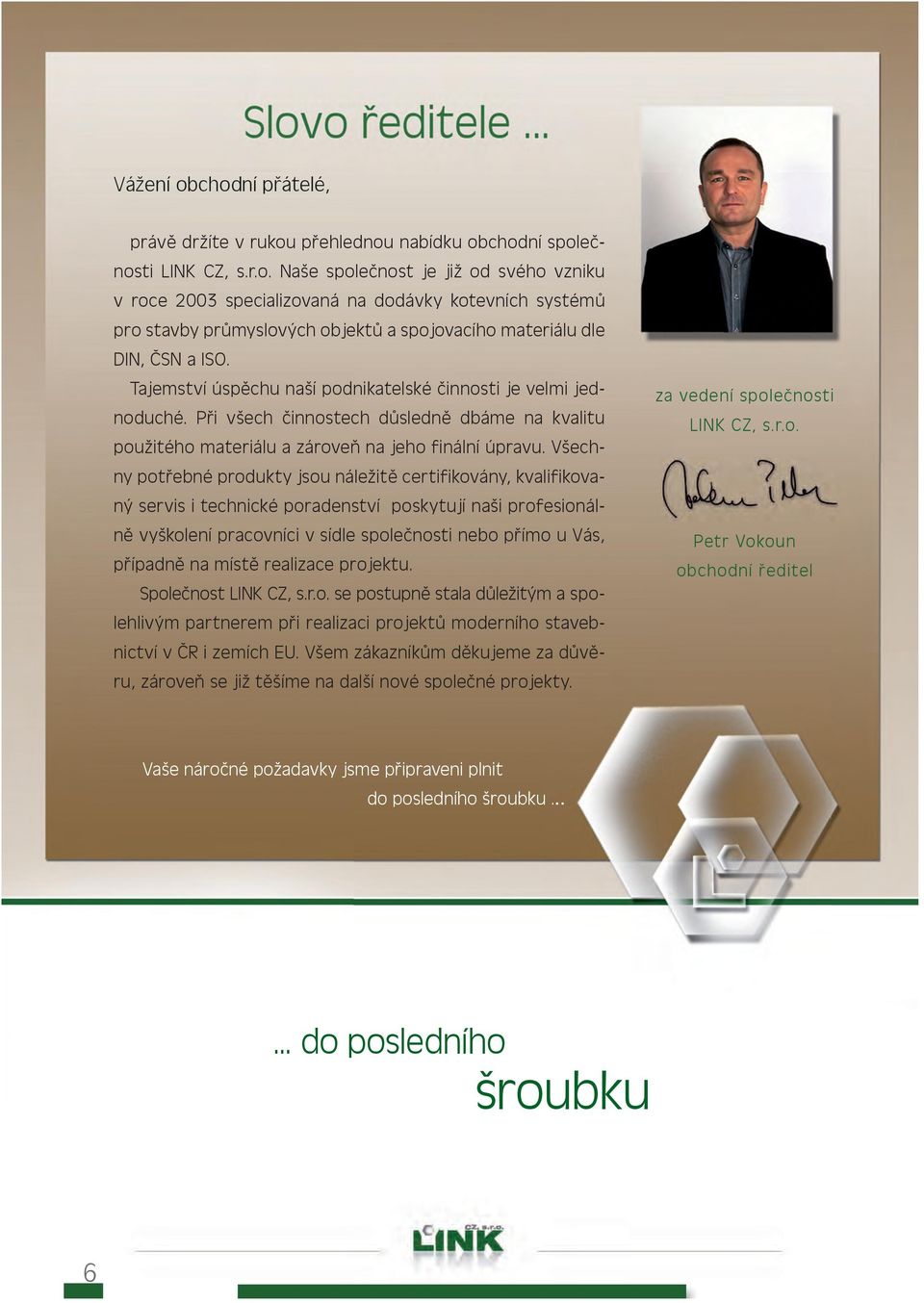

3 Vážení obchodní přátelé, právě držíte v rukou přehlednou nabídku obchodní společnosti LINK CZ, s.r.o. Naše společnost je již od svého vzniku v roce 2003 specializovaná na dodávky kotevních systémů pro stavby průmyslových objektů a spojovacího materiálu dle DIN, ČSN a ISO. Tajemství úspěchu naší podnikatelské činnosti je velmi jednoduché. Při všech činnostech důsledně dbáme na kvalitu použitého materiálu a zároveň na jeho finální úpravu. Všechny potřebné produkty jsou náležitě certifikovány, kvalifikovaný servis i technické poradenství poskytují naši profesionálně vyškolení pracovníci v sídle společnosti nebo přímo u Vás, případně na místě realizace projektu. Společnost LINK CZ, s.r.o. se postupně stala důležitým a spolehlivým partnerem při realizaci projektů moderního stavebnictví v ČR i zemích EU. Všem zákazníkům děkujeme za důvěru, zároveň se již těšíme na další nové společné projekty. za vedení společnosti LINK CZ, s.r.o. Petr Vokoun obchodní ředitel Vaše náročné požadavky jsme připraveni plnit do posledního šroubku do posledního šroubku 6

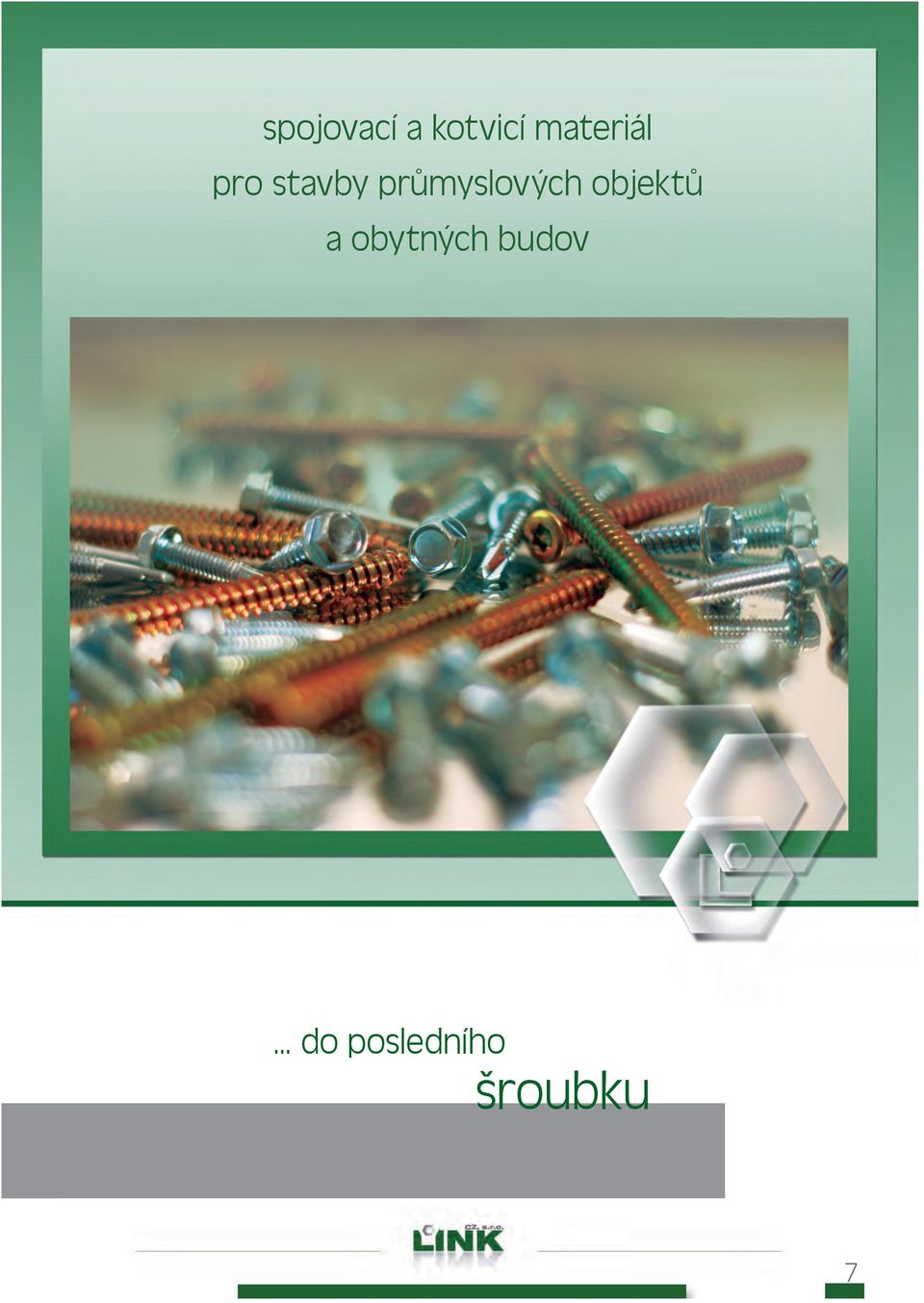

4 spojovací a kotvicí materiál pro stavby průmyslových objektů a obytných budov... do posledního šroubku 7

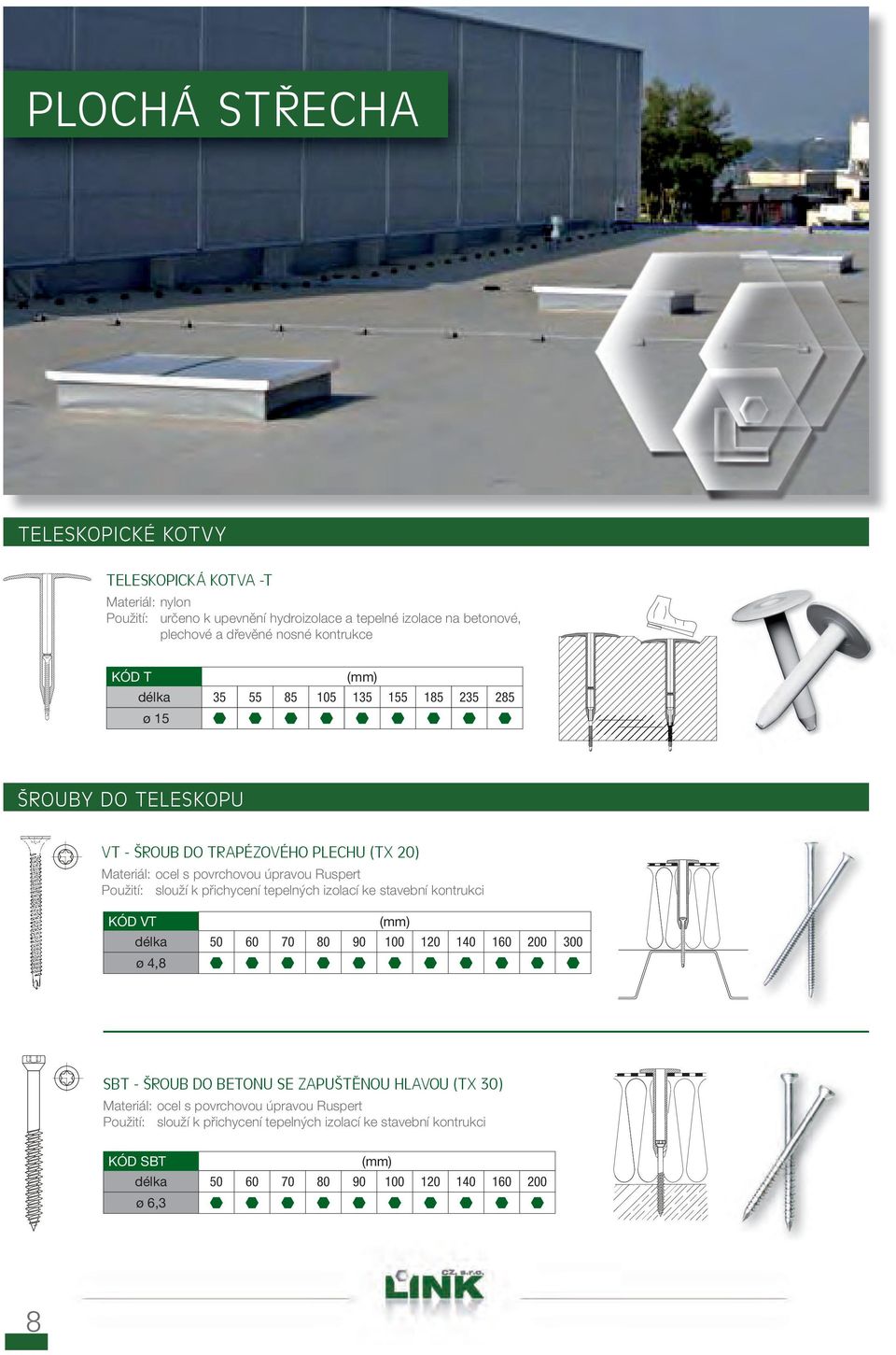

5 PLOCHÁ STŘECHA TELESKOPICKÉ KOTVY TELESKOPICKÁ KOTVA -T Materiál: nylon Použití: určeno k upevnění hydroizolace a tepelné izolace na betonové, plechové a dřevěné nosné kontrukce KÓD T (mm) délka ø 15 ŠROUBY DO TELESKOPU VT - ŠROUB DO TRAPÉZOVÉHO PLECHU (TX 20) Materiál: ocel s povrchovou úpravou Ruspert Použití: slouží k přichycení tepelných izolací ke stavební kontrukci KÓD VT (mm) délka ø 4,8 SBT - ŠROUB DO BETONU SE ZAPUŠTĚNOU HLAVOU (TX 30) Materiál: ocel s povrchovou úpravou Ruspert Použití: slouží k přichycení tepelných izolací ke stavební kontrukci KÓD SBT (mm) délka ø 6,3 8 MATERIÁL PRO STAVBY 8 8

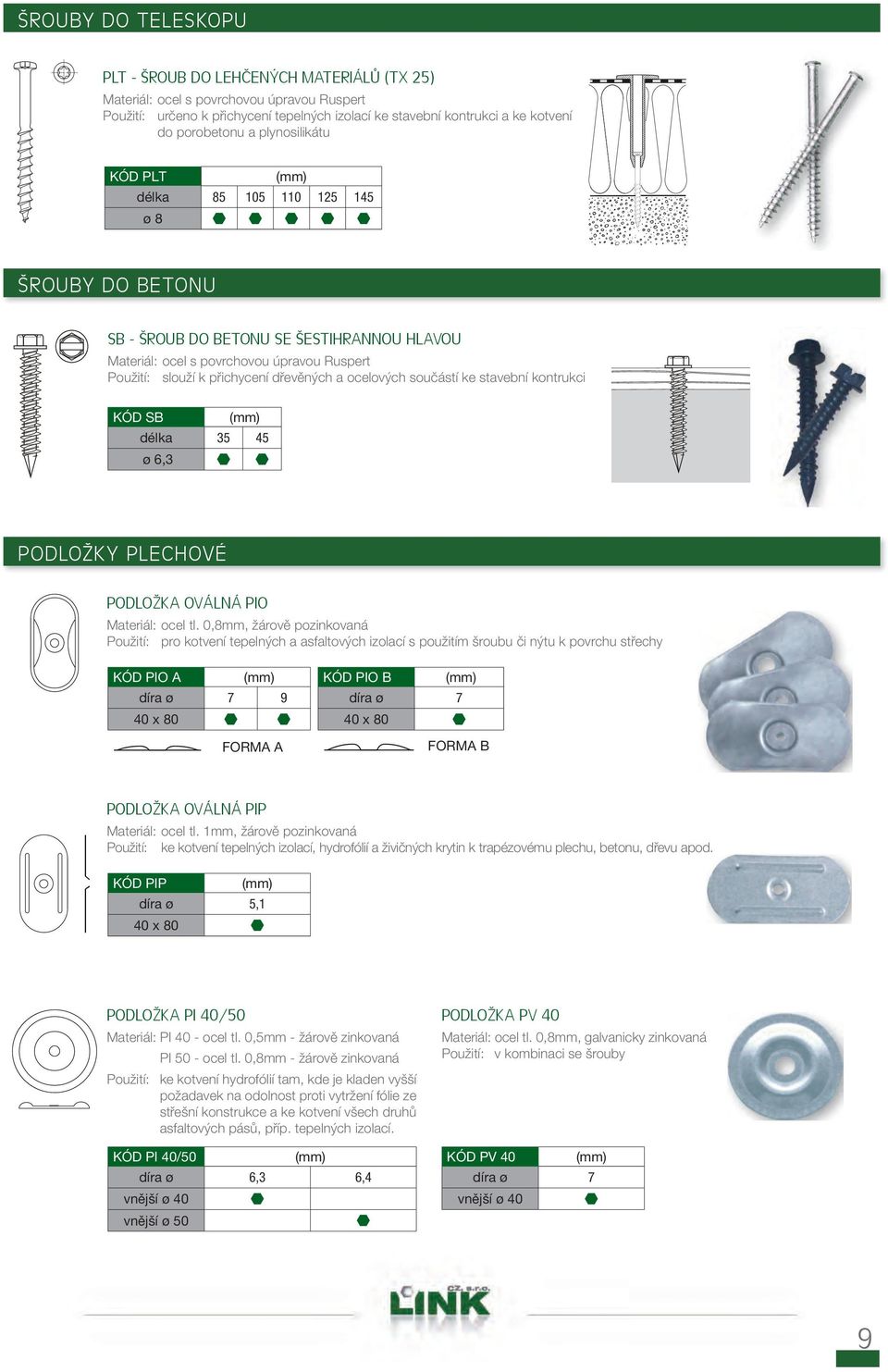

6 ŠROUBY DO TELESKOPU PLT - ŠROUB DO LEHČENÝCH MATERIÁLŮ (TX 25) Materiál: ocel s povrchovou úpravou Ruspert Použití: určeno k přichycení tepelných izolací ke stavební kontrukci a ke kotvení do porobetonu a plynosilikátu KÓD PLT (mm) délka ø 8 ŠROUBY DO BETONU SB - ŠROUB DO BETONU SE ŠESTIHRANNOU HLAVOU Materiál: ocel s povrchovou úpravou Ruspert Použití: slouží k přichycení dřevěných a ocelových součástí ke stavební kontrukci KÓD SB (mm) délka ø 6,3 PODLOŽKY PLECHOVÉ PODLOŽKA OVÁLNÁ PIO Materiál: ocel tl. 0,8mm, žárově pozinkovaná Použití: pro kotvení tepelných a asfaltových izolací s použitím šroubu či nýtu k povrchu střechy KÓD PIO A (mm) díra ø x 80 FORMA A KÓD PIO B (mm) díra ø 7 40 x 80 FORMA B PODLOŽKA OVÁLNÁ PIP Materiál: ocel tl. 1mm, žárově pozinkovaná Použití: ke kotvení tepelných izolací, hydrofólií a živičných krytin k trapézovému plechu, betonu, dřevu apod. KÓD PIP (mm) díra ø 5,1 40 x 80 PODLOŽKA PI 40/50 Materiál: PI 40 - ocel tl. 0,5mm - žárově zinkovaná PI 50 - ocel tl. 0,8mm - žárově zinkovaná Použití: ke kotvení hydrofólií tam, kde je kladen vyšší požadavek na odolnost proti vytržení fólie ze střešní konstrukce a ke kotvení všech druhů asfaltových pásů, příp. tepelných izolací. KÓD PI 40/50 (mm) díra ø 6,3 6,4 vnější ø 40 vnější ø 50 PODLOŽKA PV 40 Materiál: ocel tl. 0,8mm, galvanicky zinkovaná Použití: v kombinaci se šrouby KÓD PV 40 (mm) díra ø 7 vnější ø

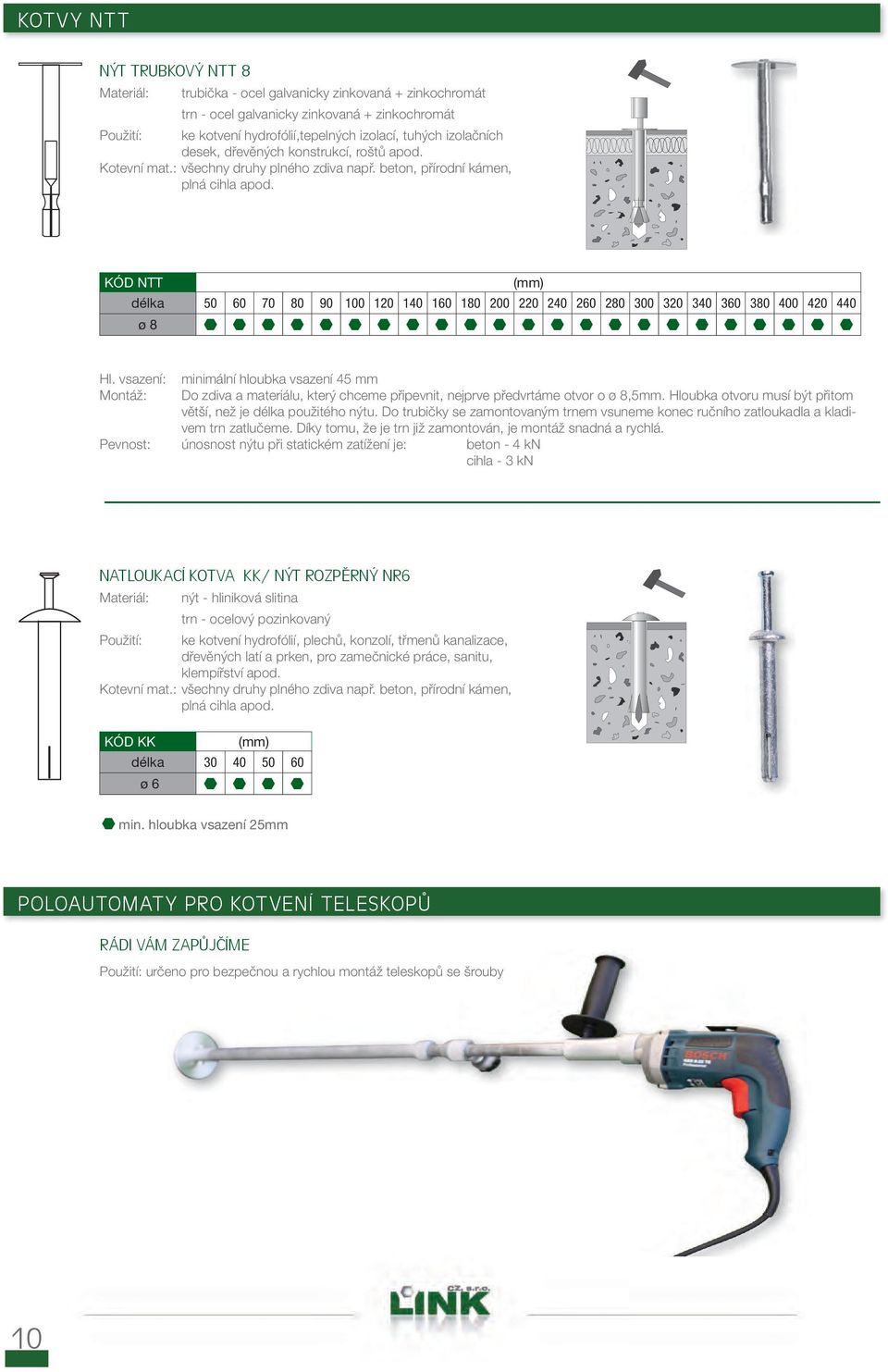

7 KOTVY NTT NÝT TRUBKOVÝ NTT 8 Materiál: trubička - ocel galvanicky zinkovaná + zinkochromát trn - ocel galvanicky zinkovaná + zinkochromát Použití: ke kotvení hydrofólií,tepelných izolací, tuhých izolačních desek, dřevěných konstrukcí, roštů apod. Kotevní mat.: všechny druhy plného zdiva např. beton, přírodní kámen, plná cihla apod. KÓD NTT (mm) délka ø 8 Hl. vsazení: Montáž: minimální hloubka vsazení 45 mm Do zdiva a materiálu, který chceme připevnit, nejprve předvrtáme otvor o ø 8,5mm. Hloubka otvoru musí být přitom větší, než je délka použitého nýtu. Do trubičky se zamontovaným trnem vsuneme konec ručního zatloukadla a kladivem trn zatlučeme. Díky tomu, že je trn již zamontován, je montáž snadná a rychlá. Pevnost: únosnost nýtu při statickém zatížení je: beton - 4 kn cihla - 3 kn NATLOUKACÍ KOTVA KK/ NÝT ROZPĚRNÝ NR6 Materiál: nýt - hliniková slitina trn - ocelový pozinkovaný Použití: ke kotvení hydrofólií, plechů, konzolí, třmenů kanalizace, dřevěných latí a prken, pro zamečnické práce, sanitu, klempířství apod. Kotevní mat.: všechny druhy plného zdiva např. beton, přírodní kámen, plná cihla apod. KÓD KK (mm) délka ø 6 min. hloubka vsazení 25mm POLOAUTOMATY PRO KOTVENÍ TELESKOPŮ RÁDI VÁM ZAPŮJČÍME Použití: určeno pro bezpečnou a rychlou montáž teleskopů se šrouby 10 10

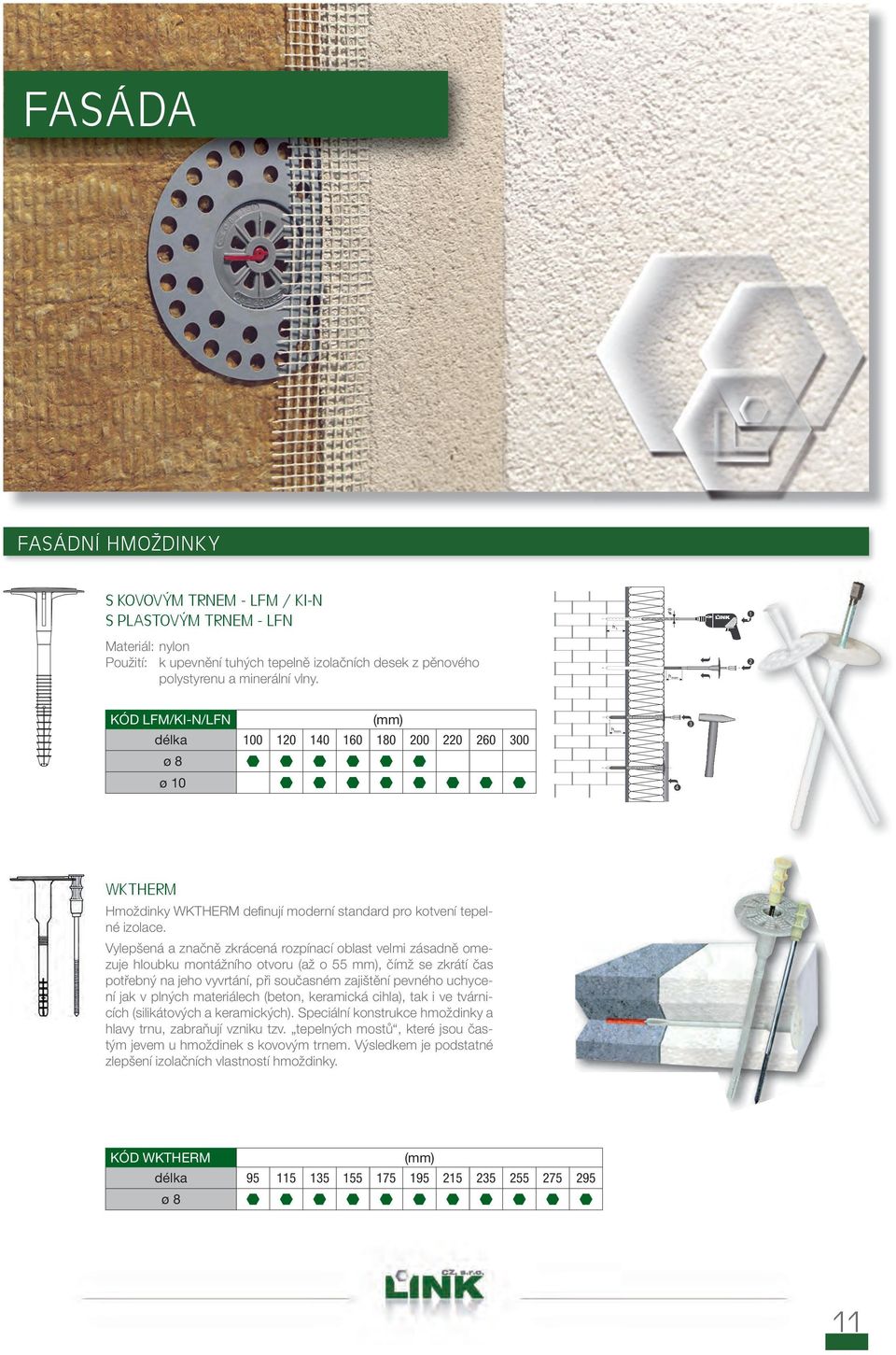

8 FASÁDA FASÁDNÍ HMOŽDINKY S KOVOVÝM TRNEM - LFM / KI-N S PLASTOVÝM TRNEM - LFN h 1 o 8 1 Materiál: nylon Použití: k upevnění tuhých tepelně izolačních desek z pěnového polystyrenu a minerální vlny. h nom 2 KÓD LFM/KI-N/LFN (mm) 3 délka h nom ø 8 ø 10 4 WKTHERM Hmoždinky WKTHERM defi nují moderní standard pro kotvení tepelné izolace. Vylepšená a značně zkrácená rozpínací oblast velmi zásadně omezuje hloubku montážního otvoru (až o 55 mm), čímž se zkrátí čas potřebný na jeho vyvrtání, při současném zajištění pevného uchycení jak v plných materiálech (beton, keramická cihla), tak i ve tvárnicích (silikátových a keramických). Speciální konstrukce hmoždinky a hlavy trnu, zabraňují vzniku tzv. tepelných mostů, které jsou častým jevem u hmoždinek s kovovým trnem. Výsledkem je podstatné zlepšení izolačních vlastností hmoždinky. KÓD WKTHERM (mm) délka ø 8 11 MATERIÁL PRO STAVBY 11 11

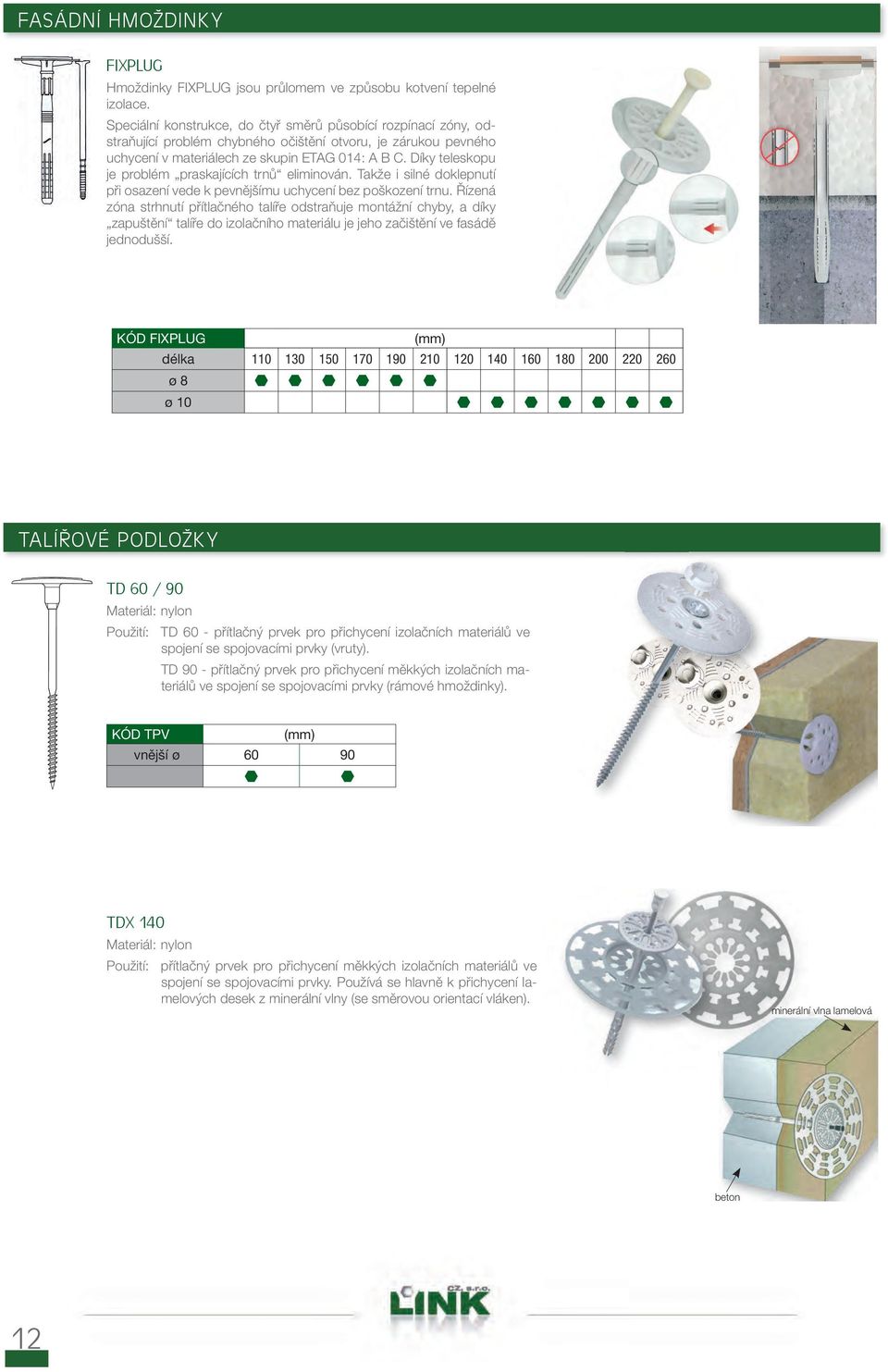

9 FASÁDNÍ HMOŽDINKY FIXPLUG Hmoždinky FIXPLUG jsou průlomem ve způsobu kotvení tepelné izolace. Speciální konstrukce, do čtyř směrů působící rozpínací zóny, odstraňující problém chybného očištění otvoru, je zárukou pevného uchycení v materiálech ze skupin ETAG 014: A B C. Díky teleskopu je problém praskajících trnů eliminován. Takže i silné doklepnutí při osazení vede k pevnějšímu uchycení bez poškození trnu. Řízená zóna strhnutí přítlačného talíře odstraňuje montážní chyby, a díky zapuštění talíře do izolačního materiálu je jeho začištění ve fasádě jednodušší. KÓD FIXPLUG (mm) délka ø 8 ø 10 TALÍŘOVÉ PODLOŽKY TD 60 / 90 Materiál: nylon Použití: TD 60 - přítlačný prvek pro přichycení izolačních materiálů ve spojení se spojovacími prvky (vruty). TD 90 - přítlačný prvek pro přichycení měkkých izolačních materiálů ve spojení se spojovacími prvky (rámové hmoždinky). KÓD TPV (mm) vnější ø TDX 140 Materiál: nylon Použití: přítlačný prvek pro přichycení měkkých izolačních materiálů ve spojení se spojovacími prvky. Používá se hlavně k přichycení lamelových desek z minerální vlny (se směrovou orientací vláken). minerální vlna lamelová beton 12 MATERIÁL PRO STAVBY 12 12

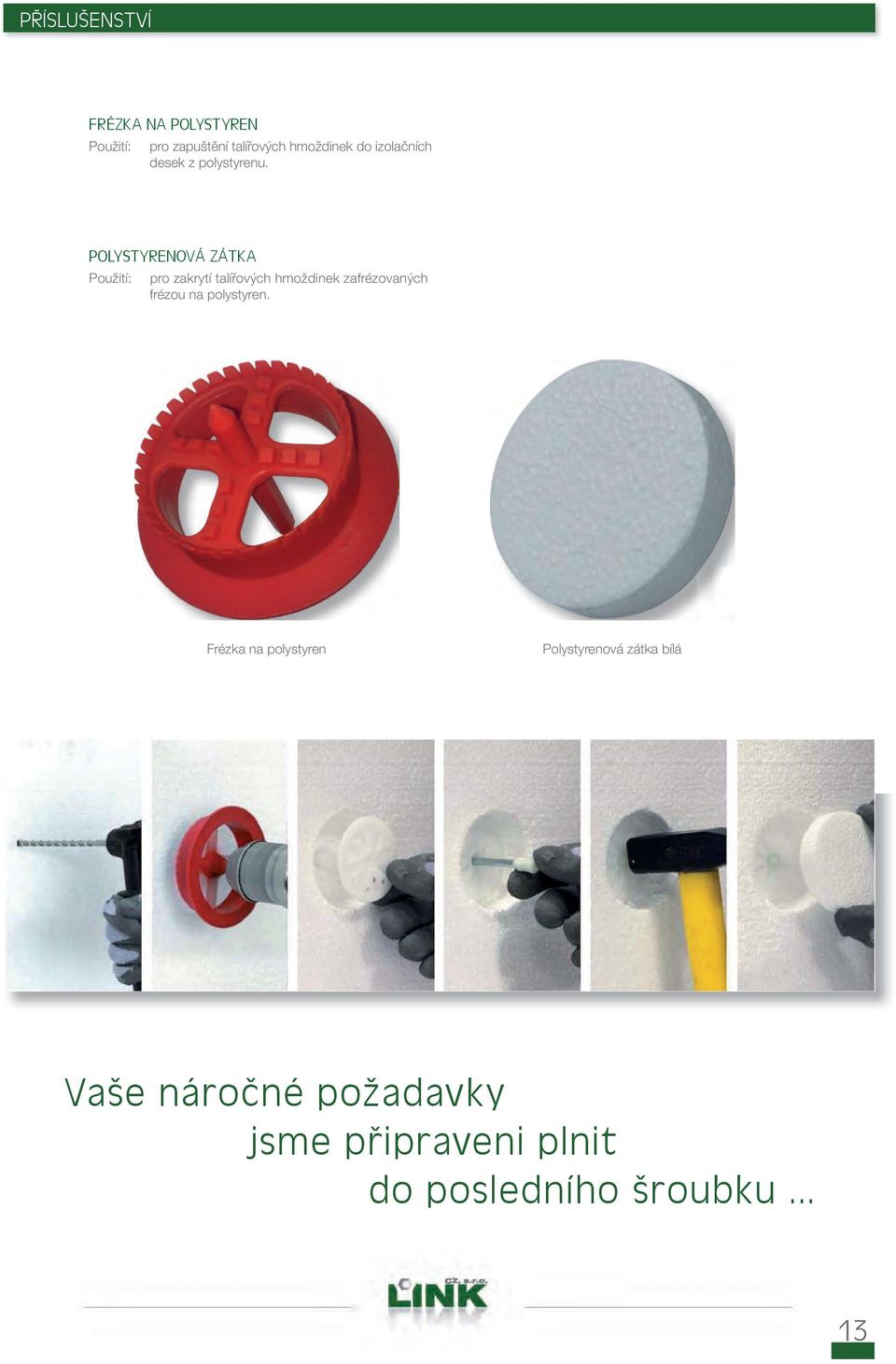

10 PŘÍSLUŠENSTVÍ FRÉZKA NA POLYSTYREN Použití: pro zapuštění talířových hmoždinek do izolačních desek z polystyrenu. POLYSTYRENOVÁ ZÁTKA Použití: pro zakrytí talířových hmoždinek zafrézovaných frézou na polystyren. Frézka na polystyren Polystyrenová zátka bílá Vaše náročné požadavky jsme připraveni plnit do posledního šroubku MATERIÁL PRO STAVBY 13 13

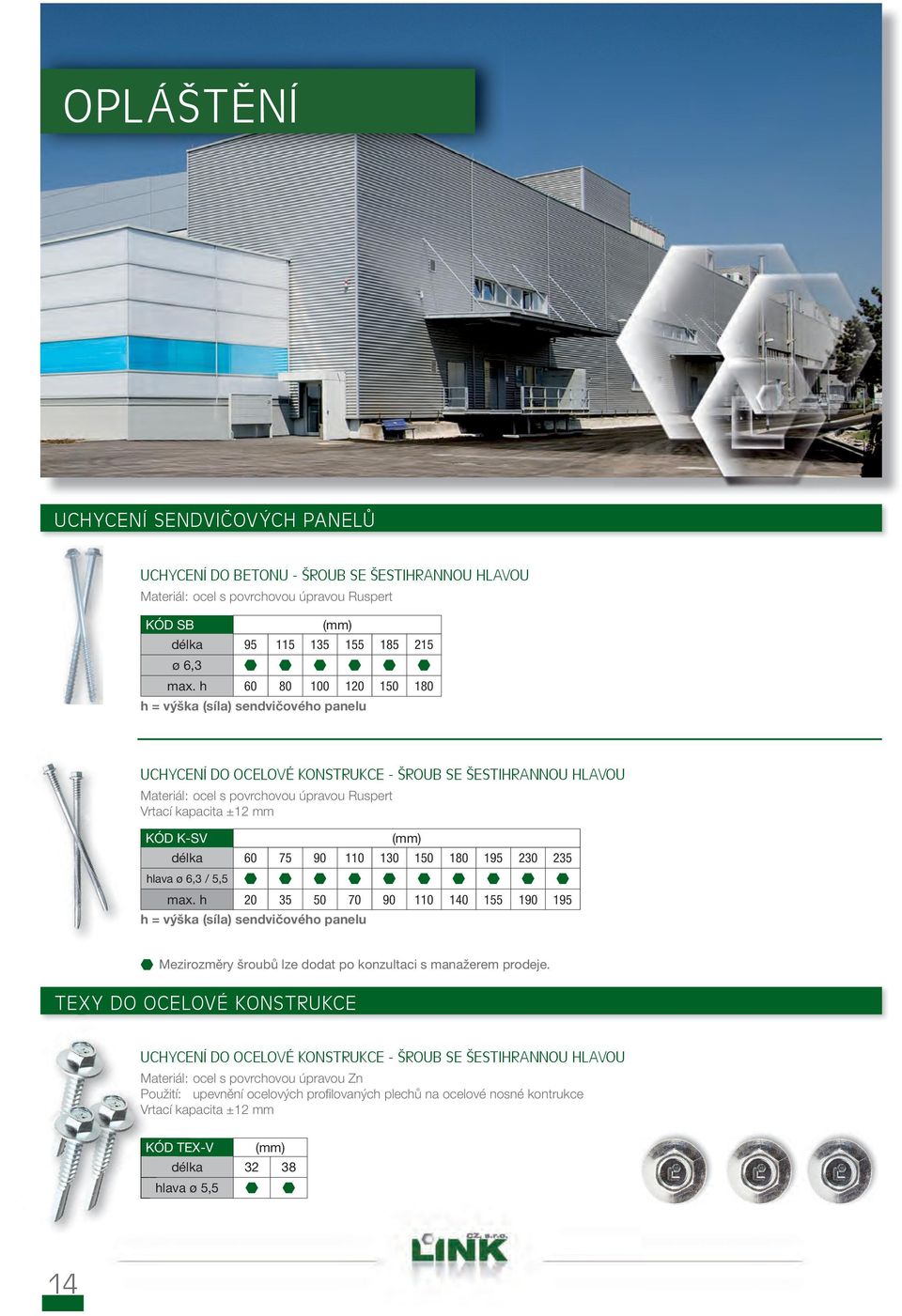

11 OPLÁŠTĚNÍ UCHYCENÍ SENDVIČOVÝCH PANELŮ UCHYCENÍ DO BETONU - ŠROUB SE ŠESTIHRANNOU HLAVOU Materiál: ocel s povrchovou úpravou Ruspert KÓD SB (mm) délka ø 6,3 max. h h = výška (síla) sendvičového panelu UCHYCENÍ DO OCELOVÉ KONSTRUKCE - ŠROUB SE ŠESTIHRANNOU HLAVOU Materiál: ocel s povrchovou úpravou Ruspert Vrtací kapacita ±12 mm KÓD K-SV (mm) délka hlava ø 6,3 / 5,5 max. h h = výška (síla) sendvičového panelu Mezirozměry šroubů lze dodat po konzultaci s manažerem prodeje. TEXY DO OCELOVÉ KONSTRUKCE UCHYCENÍ DO OCELOVÉ KONSTRUKCE - ŠROUB SE ŠESTIHRANNOU HLAVOU Materiál: ocel s povrchovou úpravou Zn Použití: upevnění ocelových profi lovaných plechů na ocelové nosné kontrukce Vrtací kapacita ±12 mm KÓD TEX-V (mm) délka hlava ø 5,

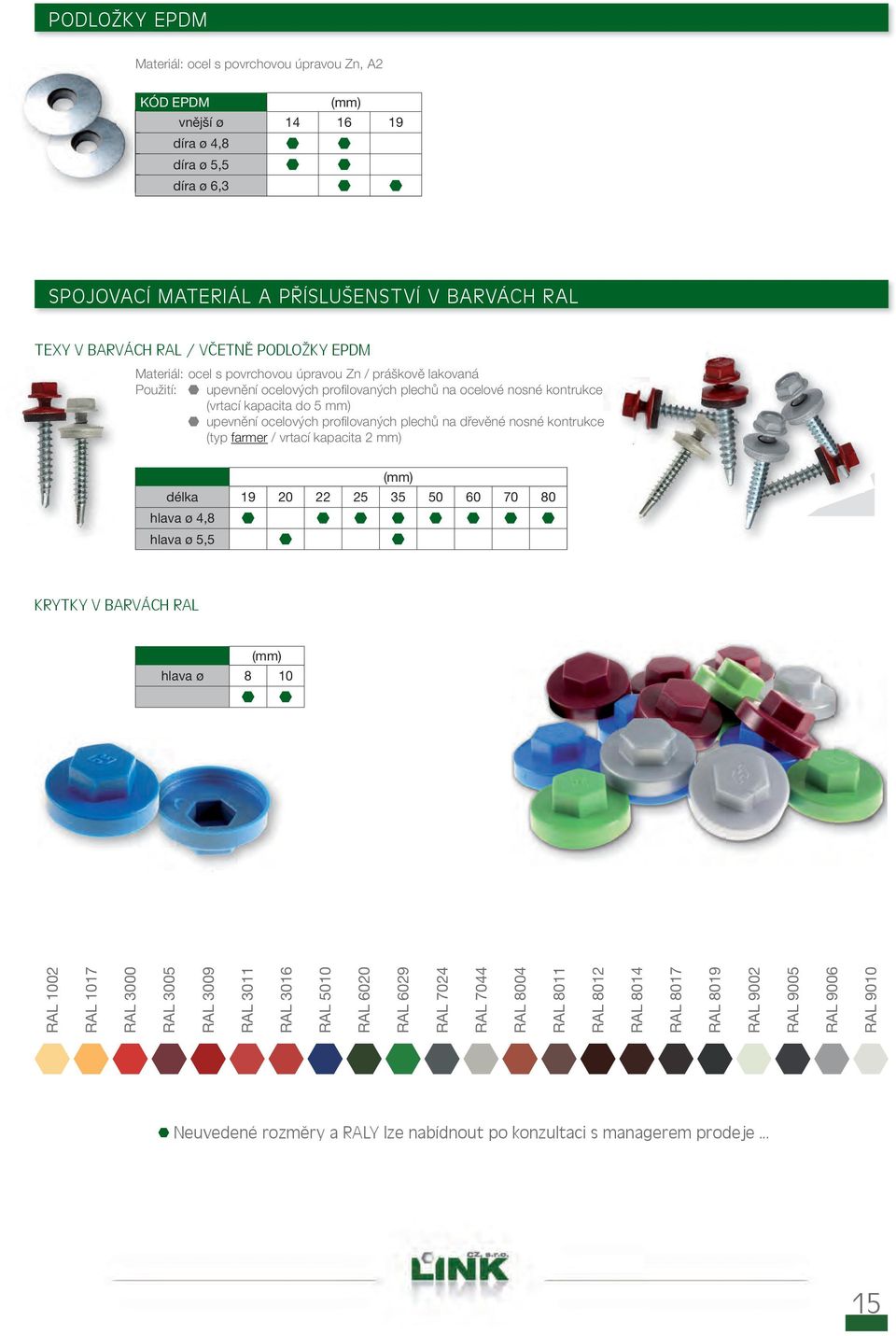

12 PODLOŽKY EPDM Materiál: ocel s povrchovou úpravou Zn, A2 KÓD EPDM (mm) vnější ø díra ø 4,8 díra ø 5,5 díra ø 6,3 SPOJOVACÍ MATERIÁL A PŘÍSLUŠENSTVÍ V BARVÁCH RAL TEXY V BARVÁCH RAL / VČETNĚ PODLOŽKY EPDM Materiál: ocel s povrchovou úpravou Zn / práškově lakovaná Použití: upevnění ocelových profi lovaných plechů na ocelové nosné kontrukce (vrtací kapacita do 5 mm) upevnění ocelových profi lovaných plechů na dřevěné nosné kontrukce (typ farmer / vrtací kapacita 2 mm) (mm) délka hlava ø 4,8 hlava ø 5,5 KRYTKY V BARVÁCH RAL (mm) hlava ø 8 10 RAL 1002 RAL 1017 RAL 3000 RAL 3005 RAL 3009 RAL 3011 RAL 3016 RAL 5010 RAL 6020 RAL 6029 RAL 7024 RAL 7044 RAL 8004 RAL 8011 RAL 8012 RAL 8014 RAL 8017 RAL 8019 RAL 9002 RAL 9005 RAL 9006 RAL 9010 Neuvedené rozměry a RALY lze nabídnout po konzultaci s managerem prodeje MATERIÁL PRO STAVBY 15 15

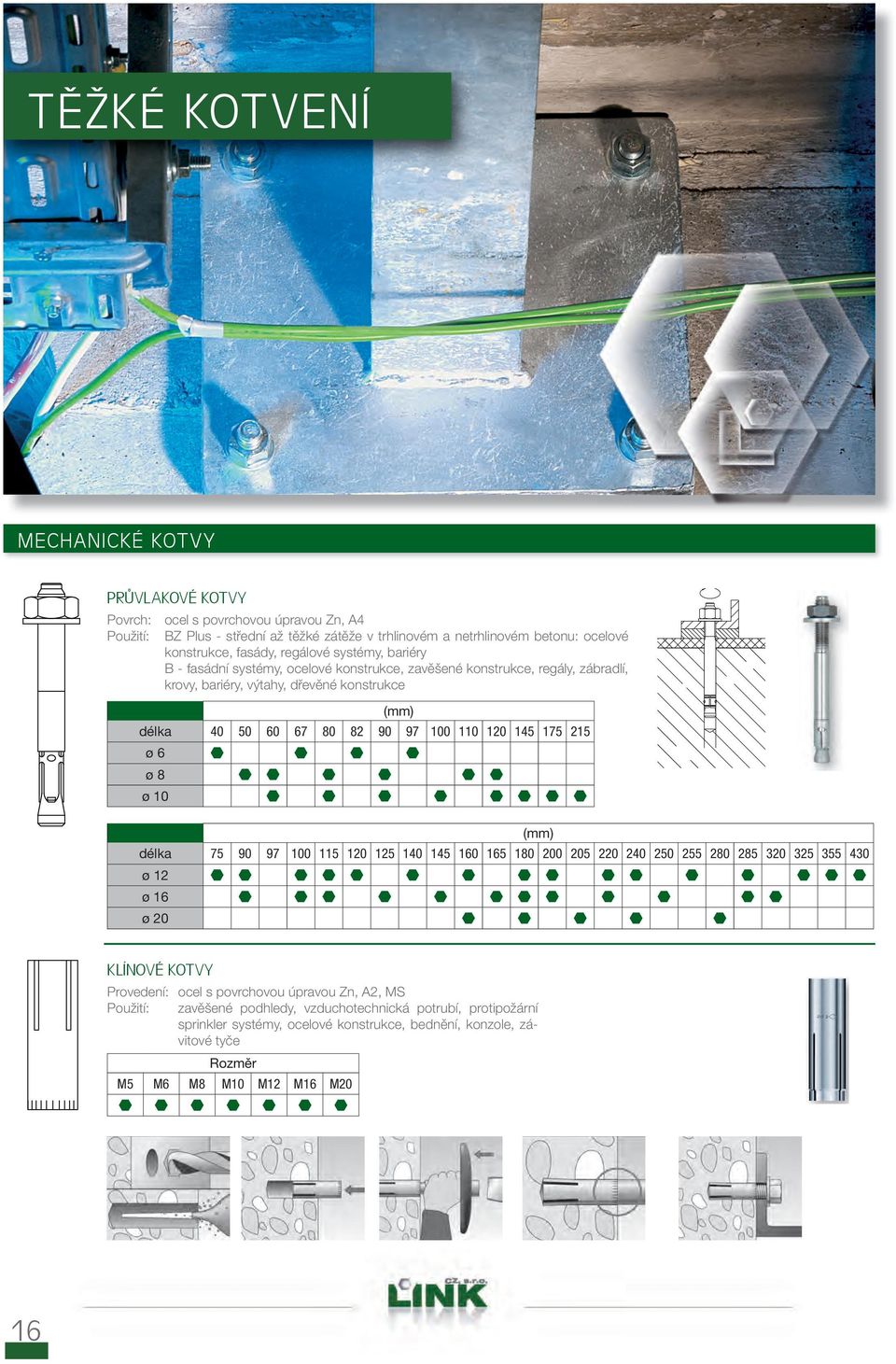

13 TĚŽKÉ KOTVENÍ MECHANICKÉ KOTVY PRŮVLAKOVÉ KOTVY Povrch: ocel s povrchovou úpravou Zn, A4 Použití: BZ Plus - střední až těžké zátěže v trhlinovém a netrhlinovém betonu: ocelové konstrukce, fasády, regálové systémy, bariéry B - fasádní systémy, ocelové konstrukce, zavěšené konstrukce, regály, zábradlí, krovy, bariéry, výtahy, dřevěné konstrukce (mm) délka ø 6 ø 8 ø 10 délka ø 12 ø 16 ø 20 (mm) KLÍNOVÉ KOTVY Provedení: ocel s povrchovou úpravou Zn, A2, MS Použití: zavěšené podhledy, vzduchotechnická potrubí, protipožární sprinkler systémy, ocelové konstrukce, bednění, konzole, závitové tyče Rozměr M5 M6 M8 M10 M12 M16 M

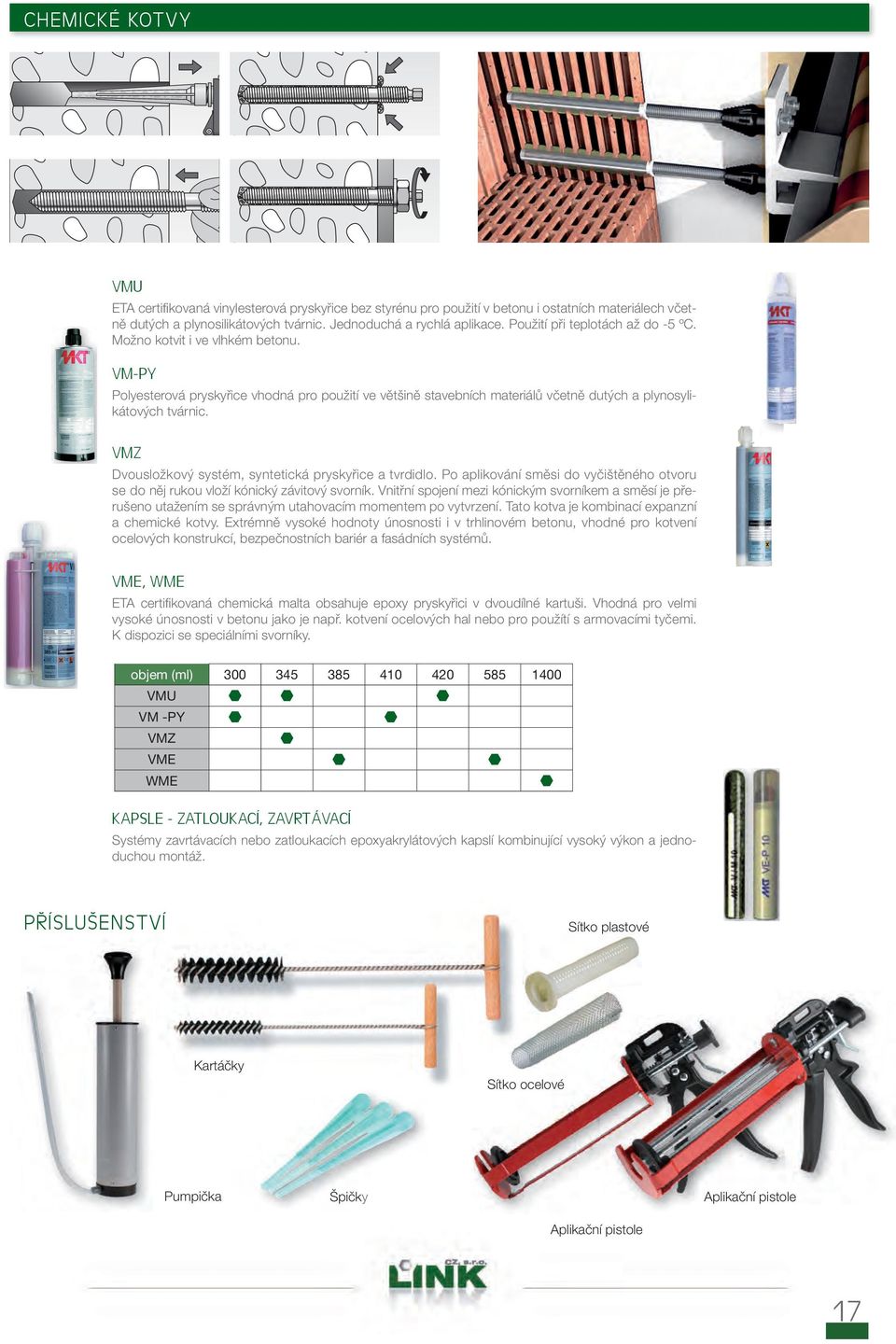

14 CHEMICKÉ KOTVY VMU ETA certifi kovaná vinylesterová pryskyřice bez styrénu pro použití v betonu i ostatních materiálech včetně dutých a plynosilikátových tvárnic. Jednoduchá a rychlá aplikace. Použití při teplotách až do -5 ºC. Možno kotvit i ve vlhkém betonu. VM-PY Polyesterová pryskyřice vhodná pro použití ve většině stavebních materiálů včetně dutých a plynosylikátových tvárnic. VMZ Dvousložkový systém, syntetická pryskyřice a tvrdidlo. Po aplikování směsi do vyčištěného otvoru se do něj rukou vloží kónický závitový svorník. Vnitřní spojení mezi kónickým svorníkem a směsí je přerušeno utažením se správným utahovacím momentem po vytvrzení. Tato kotva je kombinací expanzní a chemické kotvy. Extrémně vysoké hodnoty únosnosti i v trhlinovém betonu, vhodné pro kotvení ocelových konstrukcí, bezpečnostních bariér a fasádních systémů. VME, WME ETA certifi kovaná chemická malta obsahuje epoxy pryskyřici v dvoudílné kartuši. Vhodná pro velmi vysoké únosnosti v betonu jako je např. kotvení ocelových hal nebo pro použítí s armovacími tyčemi. K dispozici se speciálními svorníky. objem (ml) VMU VM -PY VMZ VME WME KAPSLE - ZATLOUKACÍ, ZAVRTÁVACÍ Systémy zavrtávacích nebo zatloukacích epoxyakrylátových kapslí kombinující vysoký výkon a jednoduchou montáž. PŘÍSLUŠENSTVÍ Sítko plastové Kartáčky Sítko ocelové Pumpička Špičky Aplikační pistole Špičky Aplikační pistole 17 MATERIÁL PRO STAVBY 17 17

15 LEHKÉ KOTVENÍ KOTVY A HMOŽDINKY PRO LEHKÉ ZATÍŽENÍ NATLOUKACÍ HMOŽDINKY SE ZÁPUSTNOU HLAVOU Materiál: Hmoždinka nylon, hřebový šroub ocel s povrchovou antikorozní úpravou zinek Použití: pro rychlou průvlečnou montáž kotveného prvku KÓD NVZN (mm) délka ø 5 ø 6 ø 8 ø 10 RÁMOVÉ HMOŽDINKY S ŠESTIHRANNOU HLAVOU Materiál: Hmoždinka nylon, hřebový šroub ocel s povrchovou antikorozní úpravou zinek Použítí: upevnění dřevěných prvků, lišt, ocelových profi lů k materiálu se vzduchovými dutinami. KÓD KRS (mm) délka ø 8 ø 10 ø 12 ø 16 NATLOUKACÍ HŘEBY Materiál: elektrolyticky pozinkovaná uhlíková ocel Použití: průvleková montáž prvků a montáž podhledů do betonového podkladu KÓD NH (mm) délka ø 6 TRUBKOVÁ KOTVA Materiál: elektrolyticky pozinkovaná uhlíková ocel Použití: montáž pro lehké zátěže do betonu, tvárnic a cihlového zdiva. Široká rozměrová řada - více než 150 typů různých délek a rozměrů 18 18

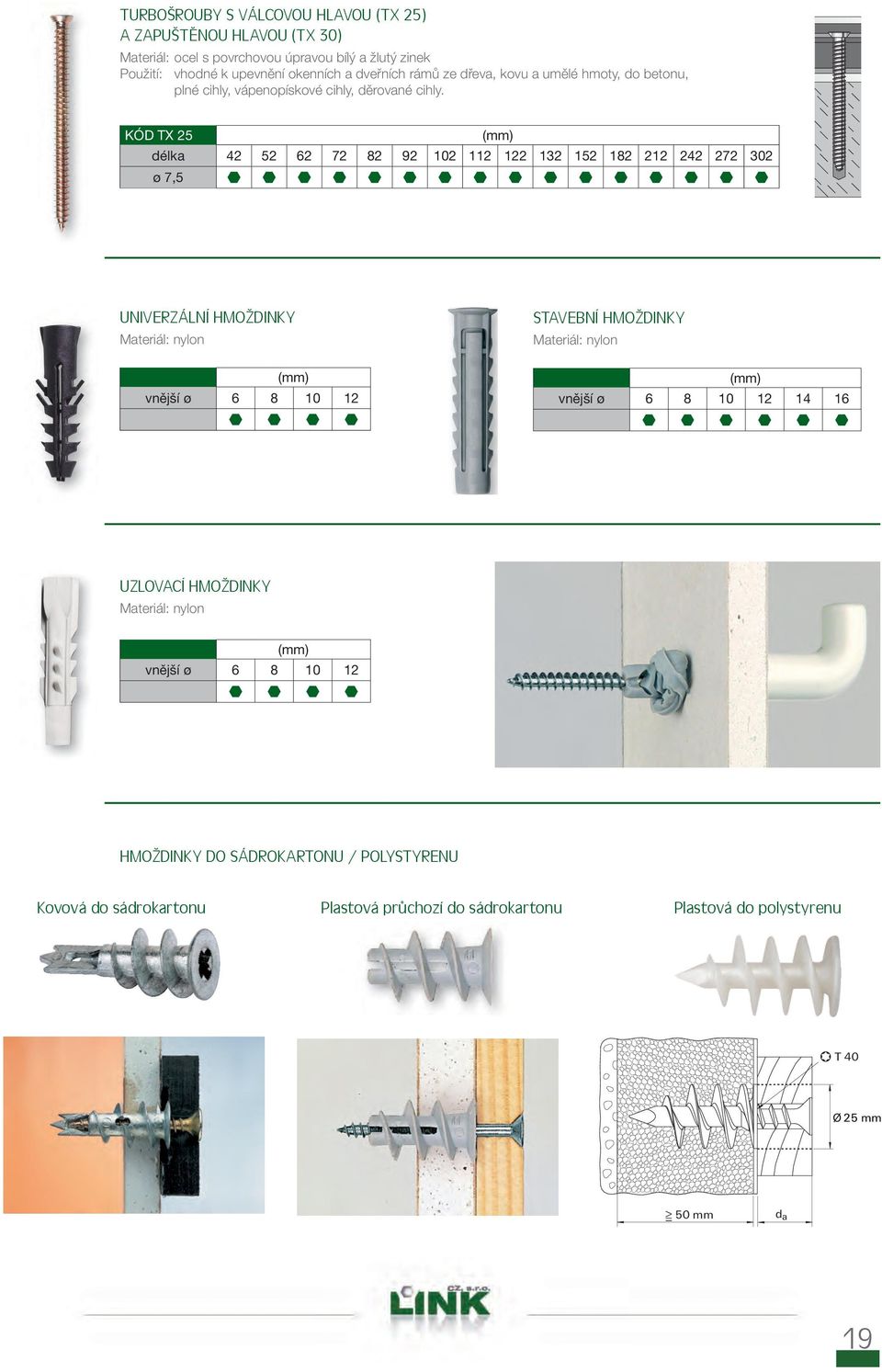

16 TURBOŠROUBY S VÁLCOVOU HLAVOU (TX 25) A ZAPUŠTĚNOU HLAVOU (TX 30) Materiál: ocel s povrchovou úpravou bílý a žlutý zinek Použití: vhodné k upevnění okenních a dveřních rámů ze dřeva, kovu a umělé hmoty, do betonu, plné cihly, vápenopískové cihly, děrované cihly. KÓD TX 25 (mm) délka ø 7,5 UNIVERZÁLNÍ HMOŽDINKY Materiál: nylon (mm) vnější ø STAVEBNÍ HMOŽDINKY Materiál: nylon (mm) vnější ø UZLOVACÍ HMOŽDINKY Materiál: nylon (mm) vnější ø HMOŽDINKY DO SÁDROKARTONU / POLYSTYRENU Kovová do sádrokartonu Plastová průchozí do sádrokartonu Plastová do polystyrenu T mm d a 19 MATERIÁL PRO STAVBY 19 19

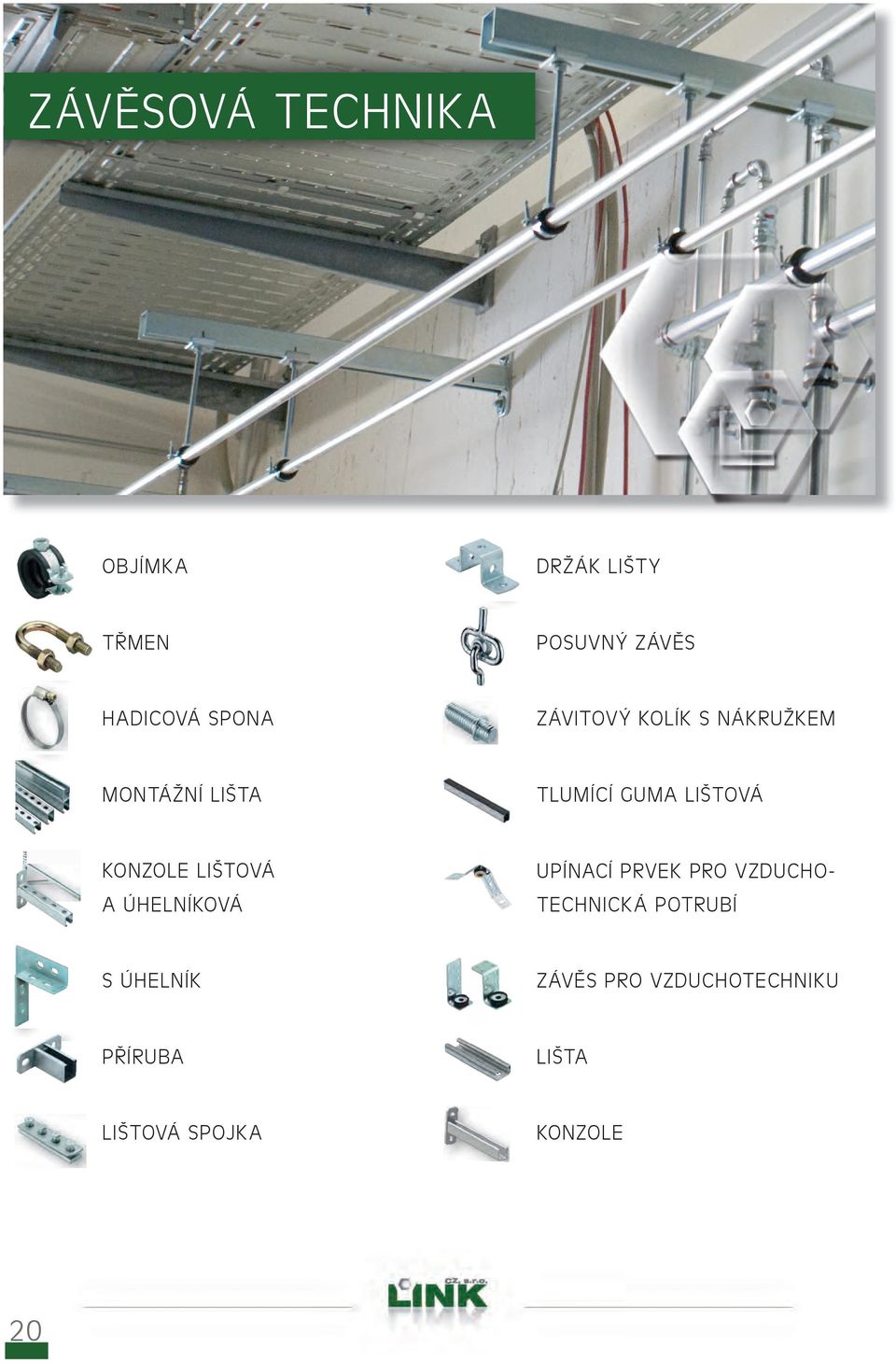

17 ZÁVĚSOVÁ TECHNIKA OBJÍMKA DRŽÁK LIŠTY TŘMEN POSUVNÝ ZÁVĚS HADICOVÁ SPONA ZÁVITOVÝ KOLÍK S NÁKRUŽKEM MONTÁŽNÍ LIŠTA TLUMÍCÍ GUMA LIŠTOVÁ KONZOLE LIŠTOVÁ A ÚHELNÍKOVÁ UPÍNACÍ PRVEK PRO VZDUCHO- TECHNICKÁ POTRUBÍ S ÚHELNÍK ZÁVĚS PRO VZDUCHOTECHNIKU PŘÍRUBA LIŠTA LIŠTOVÁ SPOJKA KONZOLE 20 20

18 materiál pro dřevěné konstrukce... do posledního šroubku 21

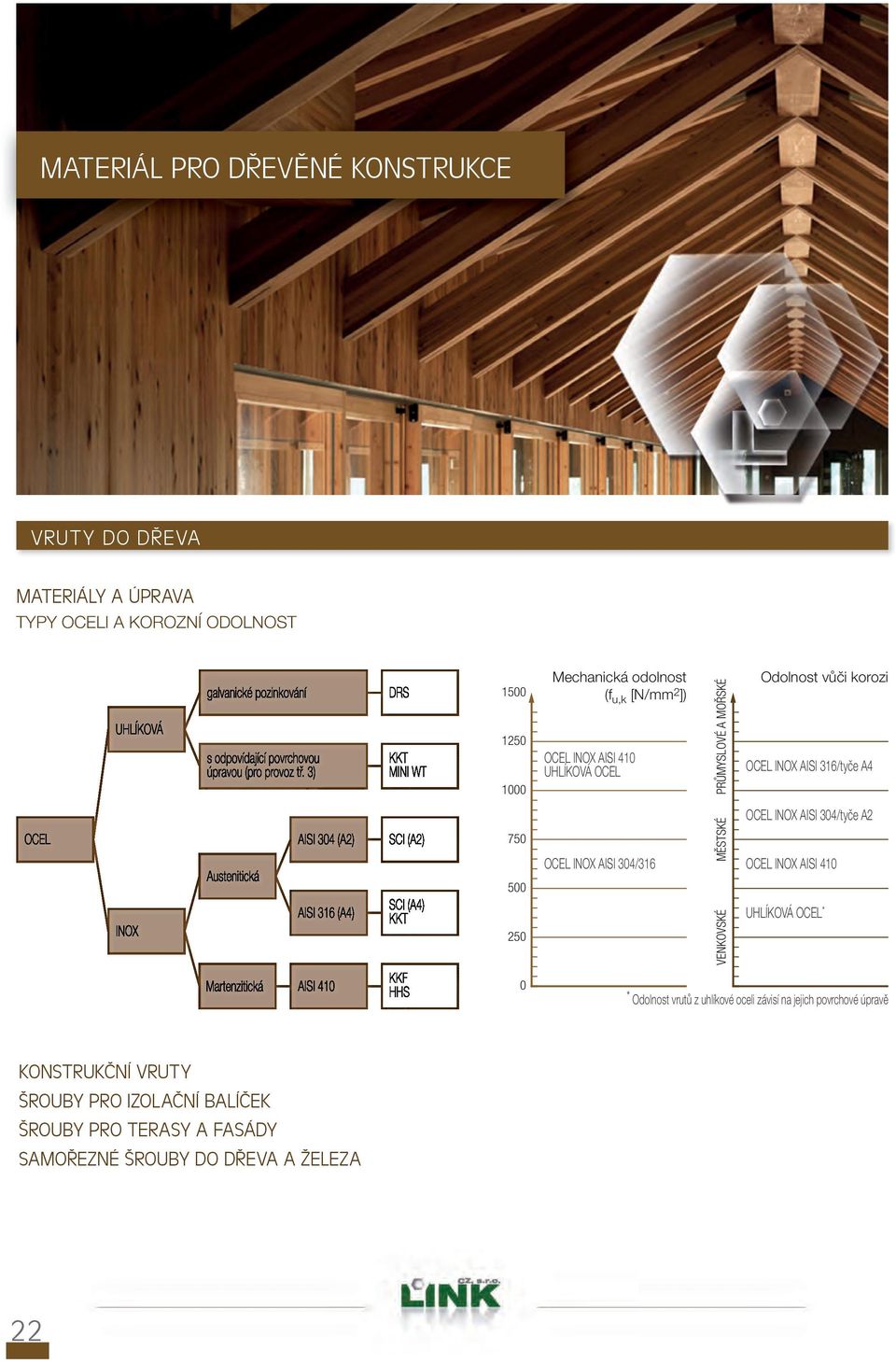

19 MATERIÁL PRO DŘEVĚNÉ KONSTRUKCE VRUTY DO DŘEVA MATERIÁLY A ÚPRAVA TYPY OCELI A KOROZNÍ ODOLNOST Mechanická odolnost (f u,k [N/mm 2 ]) OCEL INOX AISI 410 UHLÍKOVÁ OCEL PRŮMYSLOVÉ A MOŘSKÉ Odolnost vůči korozi OCEL INOX AISI 316/tyče A4 750 OCEL INOX AISI 304/316 MĚSTSKÉ OCEL INOX AISI 304/tyče A2 OCEL INOX AISI VENKOVSKÉ UHLÍKOVÁ OCEL * 0 * Odolnost vrutů z uhlíkové oceli závisí na jejich povrchové úpravě KONSTRUKČNÍ VRUTY ŠROUBY PRO IZOLAČNÍ BALÍČEK ŠROUBY PRO TERASY A FASÁDY SAMOŘEZNÉ ŠROUBY DO DŘEVA A ŽELEZA 22

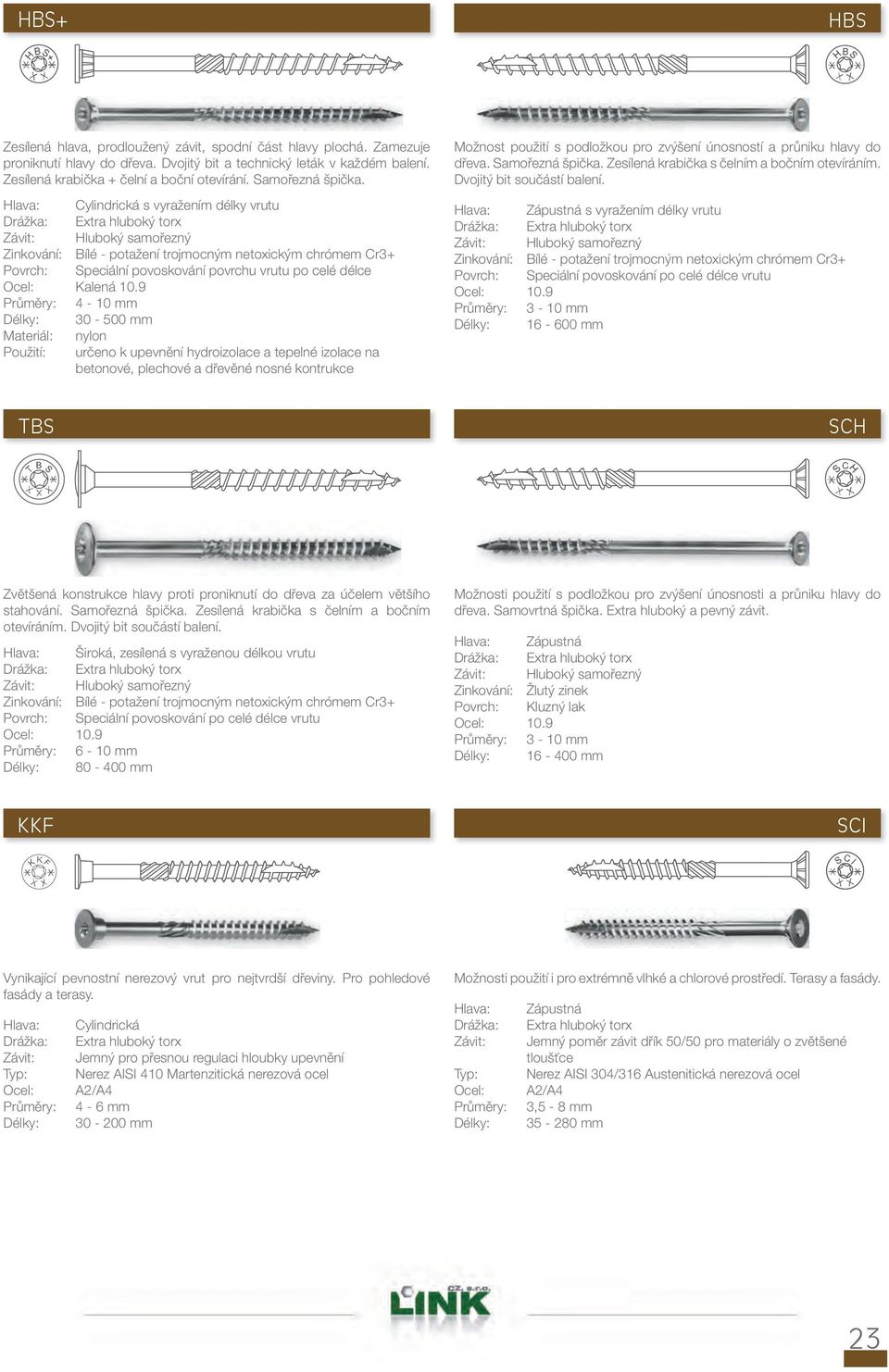

20 HBS Zesílená hlava, prodloužený závit, spodní část hlavy plochá. Zamezuje Možnost použití s podložkou pro zvýšení únosností a průniku hlavy do proniknutí hlavy do dřeva. Dvojitý bit a technický leták v každém balení. dřeva. Samořezná špička. Zesílená krabička s čelním a bočním otevíráním. Zesílená krabička + čelní a boční otevírání. Samořezná špička. Dvojitý bit součástí balení. Hlava: Cylindrická s vyražením délky vrutu Hlava: Zápustná s vyražením délky vrutu Drážka: Extra hluboký torx Drážka: Extra hluboký torx Závit: Hluboký samořezný Závit: Hluboký samořezný Zinkování: Bílé - potažení trojmocným netoxickým chrómem Cr3+ Zinkování: Bílé - potažení trojmocným netoxickým chrómem Cr3+ Povrch: Speciální povoskování povrchu vrutu po celé délce Povrch: Speciální povoskování po celé délce vrutu Ocel: Kalená 10.9 Ocel: 10.9 Průměry: 4-10 mm Průměry: 3-10 mm Délky: mm Délky: mm Materiál: nylon Použití: určeno k upevnění hydroizolace a tepelné izolace na betonové, plechové a dřevěné nosné kontrukce TBS SCH Zvětšená konstrukce hlavy proti proniknutí do dřeva za účelem většího stahování. Samořezná špička. Zesílená krabička s čelním a bočním otevíráním. Dvojitý bit součástí balení. Hlava: Široká, zesílená s vyraženou délkou vrutu Drážka: Extra hluboký torx Závit: Hluboký samořezný Zinkování: Bílé - potažení trojmocným netoxickým chrómem Cr3+ Povrch: Speciální povoskování po celé délce vrutu Ocel: 10.9 Průměry: 6-10 mm Délky: mm Možnosti použití s podložkou pro zvýšení únosnosti a průniku hlavy do dřeva. Samovrtná špička. Extra hluboký a pevný závit. Hlava: Zápustná Drážka: Extra hluboký torx Závit: Hluboký samořezný Zinkování: Žlutý zinek Povrch: Kluzný lak Ocel: 10.9 Průměry: 3-10 mm Délky: mm KKF SCI Vynikající pevnostní nerezový vrut pro nejtvrdší dřeviny. Pro pohledové fasády a terasy. Hlava: Drážka: Závit: Typ: Ocel: Průměry: Délky: Cylindrická Extra hluboký torx Jemný pro přesnou regulaci hloubky upevnění Nerez AISI 410 Martenzitická nerezová ocel A2/A4 4-6 mm mm Možnosti použití i pro extrémně vlhké a chlorové prostředí. Terasy a fasády. Hlava: Zápustná Drážka: Extra hluboký torx Závit: Jemný poměr závit dřík 50/50 pro materiály o zvětšené tloušťce Typ: Nerez AISI 304/316 Austenitická nerezová ocel Ocel: A2/A4 Průměry: 3,5-8 mm Délky: mm 23

21 KKT DGZ Extrémní odolnosti proti vytažení a utržení hlavy. Možnosti využití v extremních průmyslových prostředích. Hlava: Kuželová Drážka: Extra hluboký torx Závit: Dvojzávit, vysoká odolnost proti vytažení hlavy Typ: Nerez A4 Ocel: 5.8 Průměry: 5 mm Délky: mm Vynikající vrut pro nadkotevní izolace s použitím měkké izolace. Použití do svislých stěn. Program výpočtů pro izolační paket. Hlava: Kuželová Drážka: Extra hluboký torx Zinkování: Bílé - potažení trojmocným netoxickým chrómem Cr3+ Povrch: Speciální povoskování povrchu Ocel: 10.9 Průměry: 7, 9 mm Délky: mm SBS DRS Samořezný vrut do dřeva /ž železa bíle pozinkovaný s klapkami. Rozpěrný šroub s dvojím závitem bíle pozinkovaný. Hlava: Zápustná Drážka: Extra hluboký torx Závit: Samořezný celozávit Zinkování: Bílé - potažení trojmocným netoxickým chrómem Cr3+ Ocel: 5.8 Průměry: mm Délky: mm Hlava: Zápustná Drážka: Extra hluboký torx Závit: Dvojzávit, vysoká odolnost proti vytažení hlavy Zinkování: Bílé - potažení trojmocným netoxickým chrómem Cr3+ Ocel: 5.8 Průměry: 6 mm Délky: mm VGS / VGZ SCS Pro zesílení dřevěných konstrukcí. Mimořádná odolnost proti vytržení. Možnost použití s tvarovanými ocelovými prvky. Použití u skrytých pohledových spojů. Exkluzivní balení po 25 ks, s dvojitým bitem v každém balení. Hlava: Zápustná (VGS) Kuželová (VGZ) Drážka: Extra hluboký torx Závit: Samořezný celozávit Zinkování: Bílé - potažení trojmocným netoxickým chrómem Cr3+ Povrch: Speciální povoskování po celé délce vrutu Ocel: 10.9 Průměry: 9, 11 mm (VGS) 7, 9 mm (VGZ) Délky: mm (VGS) mm (VGZ) Samořezný vrut do dřeva / železa - bimetalický s ocelovým hrotem a dříkem a hlavou z oceli INOX. Hlava: Zápustná / Kuželová Drážka: Extra hluboký PHILIPS / hluboký torx Závit: Samořezný celozávit Zinkování: Bílé - potažení trojmocným netoxickým chrómem Cr3+ Ocel: bimetal / INOX Průměry: 4.8 mm / 5.5 mm Délky: 42 a 72 mm / 55 a 75 mm 24

22 ŠROUBY, MATICE, PODLOŽKY ŠROUBY A ZÁVITOVÉ TYČE šroub s šestihrannou hlavou pozink DIN 933 / DIN 931 vratový šroub pozink DIN 603 závitová tyč pozink DIN 975 MATICE A PODLOŽKY podložka na dřevo pozink DIN 440 / DIN 9021 šestihranná matice pozink DIN 934 spojovací matice pozink DIN 6334 kloboučková matice pozink DIN 1587 ZAVĚTROVACÍ SYSTÉMY napínák s kontrolním otvorem DIN 1478 zavětrovací hák zavětrovací kotouč 25

23 NEVIDITELNÉ SPOJE KONZOLY OL AI ALUMAXI S OTVORY KOLÍKY SE ZÁVITEM samovrtný kolík se závitem WS VRUTY S DVOJÍM ZÁVITEM svorník s dvojím závitem VRUTY CELOZÁVITOVÉ celozávitový vrut VGZ celozávitový vrut VGS 26

24 DĚROVANÉ DESKY ÚHLOVÉ KONZOLY DĚROVANÉ DESKY, PÁSKY BOTKY / TŘMENY KOTVICÍ PRVKY kotvicí prvek UNI kotvicí prvek MAX KHR klín 27

25 KONZOLY PRO SLOUPY, ALTÁNKY, PERGOLY PODPĚRY TYP R, S, F, FD a M UPEVŇOVACÍ PRVKY PRO TERASY upevňovací spona neviditelný spoj ZÁTKY, ZÁPLATY, KOLÍKY DŘEVĚNÉ ZÁTKY zátky podél vlákna falešné dřevěné kolíky zátka VYSPRAVOVACÍ LODIČKY VRTÁKY A FRÉZY NA DŘEVO VRTÁKY DO DŘEVA FRÉZY DO DŘEVA 28

26 HŘEBÍKY STAVEBNÍ HŘEBÍKY KOLÁŘSKÉ HŘEBÍKY ČALOUNICKÉ HŘEBÍKY HÁKOVÉ HŘEBÍKY Stavební hřebíky jsou nejběžnějším druhem hřebíků, používaným ve stavebnictví, najdou uplatnění při výrobě střešních konstrukcí, dřevěných bednění atd. Stavební hřebík dodáváme v délkách od 10 mm do 300 mm, v provedení bez povrchové úpravy, ale i měděné, hliníkové, pozinkované a nerezové (nerezové provedení se vyrábí pouze na zakázku). Kolářské hřebíky, označované také jako vágnerky, se používají především k připevňování obkladových dřevěných palubek a dokončovacích podlahových a dekoračních lišt. Kolářský hřebíky dodáváme v délkách od 30 mm do 80 mm, v provedení bez povrchové úpravy, ale i mosazné, pozinkované a nerezové (nerezové provedení se vyrábí pouze na zakázku). Čalounické hřebíky jsou malé hřebíčky, vyráběné do velikosti 2,0 x 25 mm, jejichž čočkovitá hlava dovoluje jejich použití i jako ozdobného, případně dekorativního prvku při výrobě nábytku nebo připevňování textilního čalounění. Čalounický hřebík dodáváme v délkách od 8 mm do 25 mm, v provedení bez povrchové úpravy nebo pozinkované. Hákové hřebíky jsou předurčeny již svým názvem k upevňování žlabových háků ke střešním trámům a konstrukcím. Hákový hřebík dodáváme v délkách od 50 do 90 mm, v provedení bez povrchové úpravy, měděné a pozinkované. HŘEBÍKY DO KRYTINY HŘEBÍKY DO ROHOVNÍKŮ TELEGRAFICKÉ SVORKY HŘEBÍKY BEZ HLAV Hřebíky do krytiny se používají k připevňování lepenky, bitumenových pásů i kanadských šindelů. Pro upevňování eternitových desek se používá hřebík do krytiny s malou hlavou, která je ale silnější a tedy odolnější proti jejímu upadnutí od dříku hřebíku. Hřebíky do krytiny dodáváme v délkách od 16 mm do 40 mm, v provedení bez povrchové úpravy, měděné, hliníkové, pozinkované a nerezové (nerezové provedení se vyrábí pouze na zakázku). Hřebíky do rohovníků mají silnou kuželovou hlavou, která umožňuje upevnění okenních parapetů. Hřebíky do rohovníků dodáváme v délkách od 20 mm do 36 mm, v provedení bez povrchové úpravy, měděné, pozinkované a nerezové (nerezové provedení se vyrábí pouze na zakázku). Telegrafi cké svorky, specifi cké svým tvarem V, se používají především k připevňování pletiva k dřevěným sloupkům. Telegrafi cké svorky dodáváme v délkách 16 mm až 40 mm, v provedení bez povrchové úpravy i pozinkované (pozinkované provedení se vyrábí pouze na zakázku). Hřebíky bez hlav, tzn. pouze se špičkou, se využívají jako osičky do dveřních a okenních pantů. Hřebíky bez hlav dodáváme v různých délkách dle požadavku zákazníka, v provedení bez povrchové úpravy i pozinkované. STROJNÍ HŘEBÍKY KONVEXNÍ HŘEBÍKY ANKER HŘEBÍKY ZÁMEČNICKÉ HŘEBÍKY Strojní hřebíky, již podle názvu se jedná o hřebíky, které jsou zpracovávány v automatizovaných linkách na výrobu dřevěných palet a obalů. Hřebíky dodáváme v délkách od 25 mm do 100 mm, v provedení bez povrchové úpravy i pozinkované (pozinkované provedení se vyrábí pouze na zakázku). Konvexní (kroužkové) hřebíky se používají především při výrobě dřevěných palet a obalů, ale stále častěji nacházejí uplatnění i jinde. Jejich specifi kem je dřík, na kterém jsou vyválcovány kroužky, někdy se uvádí stromeček, které výrazně zvyšují pevnost spoje. Jejich zpracování probíhá především strojně, v paletovacích linkách. Hřebíky dodáváme v délkách od 25 mm do 120 mm, v provedení bez povrchové úpravy i pozinkované (pozinkované provedení se vyrábí pouze na zakázku). ANKER hřebíky, nebo také hřebíky s kuželovou hlavou se využívají při upevňování různých typů tesařského kování. Zesílená kuželová hlava lépe odolává upadnutí. Hřebíky dodáváme v délkách od 40 mm do 90 mm, výhradně s povrchovou úpravou v galvanickém zinku. Zámečnické hřebíky dodáváme výhradně v mosazném provedení. Malá, téměř půlkulatá hlavička je vhodná pro různé dokončovací práce. Zámečnické hřebíky dodáváme v délkách od 16 mm do 40 mm v provedení mosazné a nerezové (nerezové provedení se vyrábí pouze na zakázku). ŠROUBOVÉ HŘEBÍKY Šroubové hřebíky se používají především při výrobě dřevěných palet a obalů, ale stále častěji nacházejí uplatnění i jinde. Jejich specifi kem je dřík, na kterém je vyválcována šroubovice, která zvyšují pevnost spoje. Někdy se uvádí i název kroucené hřebíky. Jejich zpracování probíhá především strojně, v paletovacích linkách. Hřebíky dodáváme v délkách od 40 mm do 120 mm, v provedení bez povrchové úpravy i pozinkované (pozinkované provedení se vyrábí pouze na zakázku). NASTŘELOVACÍ HŘEBÍKY Nastřelovací hřebíky upevňují kovové svorky, pásy, atd. Jejich tepelné zušlechtění kalení -umožňuje připevňování těchto prvků na betonový a ocelový podklad. Hřebíky dodáváme v délkách od 23 mm do 90 mm, výhradně s povrchovou úpravou v galvanickém zinku. PÁSKOVANÉ HŘEBÍKY NA DRÁTKU 16 KALENÉ DRÁŽKOVANÉ HŘEBÍKY Kalené drážkované hřebíky se používají k upevňování kovových svorek, pásů, atd. na betonový a ocelový podklad. Drážkování zvyšuje pevnost spoje. PÁSKOVANÉ HŘEBÍKY V PLASTU 20 KALENÉ S PŮLKULATOU HLAVOU Kalené hřebíky s půlkulatou hlavou se používají k upevňování kovových svorek, pásů, atd. na betonový a ocelový podklad. PÁSKOVANÉ HŘEBÍKY V PAPÍRU 34 KALENÉ S ROVNOU HLAVOU Hřebíky páskované do plastu, pod úhlem 20 se používají především pro střešní konstrukce, ve stavebnictví. Hřebíky s D hlavou páskované do papíru pod úhlem 34 se používají především pro střešní konstrukce, ve stavebnictví. Kalené hřebíky s rovnou hlavou se používají k upevňování kovových svorek, pásů, atd. na betonový a ocelový podklad. 29 MATERIÁL DLE NOREM 29 29

27 Poznámky: 30

28 MATERIÁL spojovací materiál DLE pro strojírenské NOREM DIN, ČSN, ISO spojovací materiál pro strojírenské součásti, údržby a montáž ocelové konstrukce součásti, údržby a montáž ocelové dle norem DIN, ČSN, ISO konstrukce dle norem DIN, ČSN a ISO... do posledního šroubku 31

29 MATERIÁL DLE DIN, ČSN, ISO ŠROUBY SE ŠESTIHRANNOU HLAVOU S DŘÍKEM Provedení: ocel 8.8 a 10.9, A2, A4 Rozměrová řada: M4 - M48 SE ZÁVITEM K HLAVĚ Provedení: ocel 8.8, 10.9, A2, A4 Rozměrová řada: M3 - M PRO OCELOVÉ KONSTRUKCE VČETNĚ MATICE Provedení: ocel Rozměrová řada: M12 - M24 PRO OCELOVÉ KONSTRUKCE SE ZVĚTŠENÝM ŠESTIHRANEM Provedení: ocel 10,9, TZn Rozměrová řada: M12 - M ŠROUBY DO PLECHU S VÁLCOVOU HLAVOU ZAOBLENOU A KŘÍŽOVOU DRÁŽKOU Provedení: ocel, A2, A4 Rozměrová řada: 2,2-6,3 SE ZÁPUSTNOU HLAVOU A KŘÍŽOVOU DRÁŽKOU Provedení: ocel, A2, A4 Rozměrová ová řada: 2,2-6, MATERIÁL DLE NOREM 32 32

30 ŠROUBY S VÁLCOVOU HLAVOU S VNIŘNÍM ŠESTIHRANEM Provedení: ocel 8.8, 12.9, A2, A4 Rozměrová řada: M 3 - M48 S NÍZKOU HLAVOU A VNIŘNÍM ŠESTIHRANEM Provedení: ocel 8.8, 10.9, A2, A4 Rozměrová řada: M 3 - M ZAOBLENÁ S PRŮBĚŽNOU DRÁŽKOU Provedení: ocel 4.8, A2, A4, mosaz Rozměrová řada: M2 - M12 S VÁLCOVOU HLAVOU A KŘÍŽOVOU DRÁŽKOU Provedení: ocel 4.8, A2, A4, mosaz Rozměrová řada: M2 - M ŠROUBY SE ZÁPUSTNOU HLAVOU S PRŮBĚŽNOU DRÁŽKOU Provedení: ocel 4.8, A2, A4, mosaz, nikl Rozměrová řada: M2 - M12 S KŘÍŽOVOU DRÁŽKOU Provedení: ocel 4.8, A2, A4 Rozměrová řada: M2 - M S VNITŘNÍM ŠESTIHRANEM Provedení: ocel 8.8, 10,9, A2, A4 Rozměrová řada: M3 - M ZÁVRTNÉ ŠROUBY ZÁVRTNÉ DO OCELI Provedení: ocel 5.8, 8.8 Rozměrová řada: M6 - M24 ZÁVRTNÉ DO LITINY Provedení: ocel 5.8, 8.8 Rozměrová řada: M6 - M

31 STAVĚCÍ ŠROUBY S PRŮBĚŽNOU DRÁŽKOU A KUŽELOVÝM KONCEM Provedení: ocel, A2 Rozměrová řada: M2 - M20 S PRŮBĚŽNOU DRÁŽKOU A HROTEM Provedení: ocel Rozměrová řada: M2 - M S VNITŘNÍM ŠESTIHRANEM A KUŽELOVÝM KONCEM Provedení: ocel, A2, A4 Rozměrová řada: M2 - M24 S VNITŘNÍM ŠESTIHRANEM A ČÍPKEM Provedení: ocel, A2, A4 Rozměrová řada: M2 - M S VNITŘNÍM ŠESTIHRANEM A HROTEM Provedení: ocel, nerez A2, A4 Rozměrová řada: M2 - M VRATOVÉ ŠROUBY Provedení: ocel 4.6, 8,8, A2 Rozměrová řada: M5 - M20 S HLAVOU T A ČTYŘHRANEM Provedení: ocel 4,6 Rozměrová řada: M8 - M KŘÍDLATÉ ŠROUBY ZÁVĚSNÉ ŠROUBY Provedení: temperovaná litina Rozměrová řada: M4 - M12 Provedení: ocel, A2, A4 Rozměrová řada: M6 - M MATERIÁL DLE NOREM 34 34

32 MATICE MATICE PŘESNÉ ŠESTIHRANNÉ Provedení: ocel 8, 10, 12, A2, A4, mosaz, polyamid Rozměrová řada: M3 - M100 MATICE PŘESNÉ ŠESTIHRANNÉ NÍZKÉ Provedení: ocel, A2, mosaz Rozměrová řada: M4 - M MATICE KORUNKOVÉ Provedení: ocel 8, A2 Rozměrová řada: M5 - M60 MATICE ŠESTIHRANNÉ PRO PŘIVAŘOVÁNÍ Provedení: ocel, A2, A4 Rozměrová řada: M3 - M MATICE SAMOJISTNÉ ŠESTIHRANNÉ PROVEDENÍ V - CELOKOVOVÉ Provedení: ocel, A2, A4 Rozměrová řada: M4 - M36 MATICE SAMOJISTNÉ ŠESTIHRANNÉ S POLYAMIDOVÝM KROUŽKEM Provedení: ocel, A2, A4 Rozměrová řada: M2 - M MATICE KŘÍDLATÉ Provedení: temperovaná litina, A2, A4 Rozměrová řada: M3 - M20 MATICE ZÁVĚSNÉ Provedení: ocel C15, A2, A4 Rozměrová řada: M6 - M MATICE ŠESTIHRANNÉ VYSOKÉ 1,5 d a 3 d Provedení: ocel, A2, A4 Rozměrová řada: M6 - M48 MATICE PRO OCELOVÉ KONSTRUKCE ŠESTIHRANNÉ SE ZVĚTŠENÝM ŠESTIHRANEM Provedení: ocel Rozměrová řada: M12 - M PRODLUŽOVACÍ MATICE Provedení: ocel, A2, A4 Rozměrová řada: M5 - M24 MATICE S TRAPÉZOVÝM ZÁVITEM Provedení: ocel, bronz Rozměrová řada: TR10 - TR80 Druhy: kruhová, šestihranná 35 35

33 PODLOŽKY PRO ŠROUBY SE ŠESTIHRANNOU HLAVOU A ŠESTIHRANNÉ MATICE Provedení: ocel, A2, A4, mosaz, polyamid Rozměrová řada: průměr - 2,2-54 PODLOŽKY HRUBÉ Provedení: ocel Rozměrová řada: průměr PODLOŽKY PRO OCELOVÉ KONSTRUKCE Provedení: ocel, Tzn Rozměrová řada: průměr PODLOŽKY KRUHOVÉ PRO OCELOVÉ KONSTRUKCE Provedení: ocel, Zn, Tzn Rozměrová řada: průměr PODLOŽKY ČTYŘHRANNÉ ŠIKMÉ PRO U NOSNÍK (SKLON 8 %) Provedení: ocel Rozměrová řada: průměr PODLOŽKY POD NÝTY Provedení: ocel, A2, A4, mosaz, polyamid Rozměrová řada: průměr PODLOŽKY PRUŽNÉ SE ČTVERCOVÝM PRŮŘEZEM Provedení: ocel, A2, A4 Rozměrová řada: průměr - 3,1-48,5 PODLOŽKY ČTYŘHRANNÉ ŠIKMÉ PRO I NOSNÍK (SKLON 14 %) Provedení: ocel Rozměrová řada: průměr PODLOŽKY VĚJÍŘOVÉ Provedení: ocel, A2, A4 Rozměrová řada: průměr - 2,2-31 PODLOŽKY PRUŽNÉ S OBDÉLNÍKOVÝM PRŮŘEZEM Provedení: ocel, A2, A4 Rozměrová řada: průměr - 3, MATERIÁL DLE NOREM 36 36

34 NORD-LOCK Zabraňuje uvolnění spoje zvýšeným napětím. Tato jedinečná metoda využívající napětí místo tření je upravena normou DIN Podložky jsou z jedné strany opatřeny klíny s úhlem větším, než je stoupání závitu. Podložky NORD-LOCK zajistí šroubový spoj, který tak odolá extrémním vibracím nebo dynamickému zatížení. NL (STANDARDNÍ PROVEDENÍ PODLOŽEK) Provedení: kalená ocel DOCOL 02, nerezová ocel A4 - SS 2343 (17352) Rozměrová řada: ocel: NL 3 - NL130 ; UNC #5-3, A4: NL 3 - NL 80 ; UNC #5-3 NLSP (PODLOŽKY S VĚTŠÍ DOSEDACÍ PLOCHOU) Provedení: kalená ocel DOCOL 02, nerezová ocel A4 - SS 2343 (17352) Rozměrová řada: ocel: NLSP 5 - NLSP27 ; UNC 1/4-1 A4: NLSP 5 - NLSP27 ; UNC 1/4-1 ZÁVITOVÉ TYČE S METRICKÝM ZÁVITEM Provedení: ocel 4.6, 8.8, 10.9, 12.9, A2, A4, mosaz, plast Rozměrová řada: průměr: M3 - M48/1m, M10 - M36/2m, M10 - M36/3m S TRAPÉZOVÝM ZÁVITEM Provedení: ocel C15, nerez Rozměrová řada: průměr: M VRUTY SE ŠESTIHRANNOU HLAVOU Provedení: ocel, A2 Rozměrová řada: 5-16 mm UNIVERZÁLNÍ SE ZÁPUSTNOU HLAVOU A KŘÍŽOVOU DRÁŽKOU (POZIDRIV) - UNIVRUT Z Provedení: ocel Rozměrová řada: 3-6 mm UNIVERZÁLNÍ S PŮLKULATOU HLAVOU A KŘÍŽOVOU DRÁŽKOU (POZIDRIV) - UNIVRUT P Provedení: ocel, A2 Rozměrová řada: 3-6 mm KOMBINOVANÝ SVORNÍK Provedení: ocel Rozměrová řada: M8 x , M10 x

35 KOLÍKY KOLÍKY VÁLCOVÉ S VNITŘNÍM ZÁVITEM Provedení: ocel Rozměrová řada: průměr mm KOLÍKY KUŽELOVÉ S VNITŘNÍM ZÁVITEM Provedení: ocel Rozměrová řada: průměr: 5-25 mm KOLÍKY PRUŽNÉ SE ŠTĚRBINOU Provedení: ocel, A2 Rozměrová řada: průměr mm KOLÍKY VÁLCOVÉ RÝHOVANÉ Provedení: ocel Rozměrová řada: průměr: 1,2-12 mm KOLÍKY KUŽELOVÉ Provedení: ocel, A2 Rozměrová řada: průměr - 1,5-25 mm KOLÍKY VÁLCOVÉ Provedení: ocel, A2, A4 Rozměrová řada: průměr mm ČEPY S PŮLKULATOU HLAVOU Provedení: ocel Rozměrová řada: 2 x 2-25 x 14 1,4-20 BEZ HLAVY Provedení: ocel Rozměrová řada: 1,5 x 2,6-10 x B 2340B S HLAVOU FORMA A Provedení: ocel Rozměrová řada: 2 x 2-25 x 14 S HLAVOU FORMA B Provedení: ocel Rozměrová řada: 1,5 x 2,6-10 x A 2341A 1444B 2341B 38 MATERIÁL DLE NOREM 38 38

36 PERA KLÍNY S NOSEM Provedení: ocel Rozměrová řada: 4-63 WOODRUFOVO PERO Provedení: ocel Rozměrová řada: PERO TĚSNÉ Provedení: ocel Rozměrová řada: ZÁVLAČKY Provedení: ocel Rozměrová řada: 1-13 mmm Provedení: ocel Rozměrová řada: POJISTNÉ KROUŽKY POJISTNÉ KROUŽKY PRO HŘÍDEL Provedení: ocel Rozměrová řada: průměr mm POJISTNÉ KROUŽKY PRO DÍRU Provedení: ocel Rozměrová řada: průměr mm POJISTNÉ TŘMENOVÉ KROUŽKY Provedení: ocel, nerez Rozměrová řada: průměr - 1,9-24 mm

37 NÝTY TRHACÍ NÝTY STANDARDNÍ Materiál: dřík / trn... hliník AlMg 3,5 / ocel zinkovaná, hliník AlMg 5 ocel zinkovaná / ocel zinkovaná měd / mosaz, ocel zinkovaná mosaz / ocel zinkovaná CuNi / ocel zinkovaná, ocel nerez ocel nerez / ocel nerez monel / ocel nerez Rozměry otvoru: 2,4-3,0-3,2-3,4-4,0-4,8-5,0-6,0-6,4-8, Provedení s plochou hlavou Provedení s velkou plochou hlavou Provedení se zapuštěnou hlavou TRHACÍ NÝTY UZAVŘENÉ Materiál: dřík / trn hliník AlMg 3,5 / ocel zinkovaná, hliník AlMg 5 měd / ocel zinkovaná Rozměry otvoru: 3,2-4,0-4,8 Provedení s plochou hlavou Provedení se zapuštěnou hlavou TRHACÍ NÝTY DODÁVÁME TAKÉ V BARVÁCH RAL RAL 1002 RAL 1017 RAL 3000 RAL 3005 RAL 3009 RAL 3011 RAL 3016 RAL 5010 RAL 6020 RAL 6029 RAL 7024 RAL 7044 RAL 8004 RAL 8011 RAL 8012 RAL 8014 RAL 8017 RAL 8019 RAL 9002 RAL 9005 RAL 9006 RAL 9010 Neuvedené RALY Vám rádi nabídneme po konzultaci s managerem prodeje... NÝTY S PŮLKULOVOU HLAVOU Provedení: ocel, hliník, měď Rozměrová řada: průměr: 2-8 mm SE ZÁPUSTNOU HLAVOU Provedení: ocel, hliník, měď Rozměrová řada: průměr: 2-8 mm NÝTOVACÍ MATICE OTEVŘENÁ S MALOU HLAVOU Provedení: ocel žlutý zinkochromát (nerez) Rozměrová řada: M3 - M8 (M4 - M8) Pro tloušťky materiálu: 0,5-3,0 mm (0,5-2,7 mm) OTEVŘENÁ S PLOCHOU HLAVOU Provedení: ocel žlutý zinkochromát, hliník (nerez) Rozměrová řada: M3 - M12 (M3 - M10) Pro tloušťky materiálu: 0,3-6,0 mm (0,3-6,0 mm) OTEVŘENÁ SE ZAPUŠTĚNOU HLAVOU Provedení: ocel žlutý zinkochromát, hliník (nerez) Rozměrová řada: M3 - M10 (M4 - M10) Pro tloušťky materiálu: 2,0-6,0 mm (1,5-6,0 mm) OTEVŘENÁ ŠESTIHRANNÁ S MALOU HLAVOU Provedení: ocel žlutý zinkochromát Rozměrová řada: M4 - M8 Pro tloušťky materiálu: 0,5-3,0 mm UZAVŘENÁ S PLOCHOU HLAVOU Provedení: ocel žlutý zinkochromát Rozměrová řada: M4 - M8 Pro tloušťky materiálu: 0,5-3,0 mm RÝHOVANÁ Provedení: ocel Rozměrová řada: M4 - M8 40 MATERIÁL DLE NOREM 40 40

38 VÝKRESOVÉ SOUČÁSTI Na základě Vámi dodaného výkresu nebo vzorku spojovací součásti zpracujeme nabídku a zajistíme výrobu jakékoliv nestandardizované spojovací součásti. Dodací a obchodní podmínky jsou vzhledem k jedinečnosti každé zakázky řešeny individuálně. 41 MATERIÁL DLE NOREM 41 41

39 Poznámky: 42

40 izolační a těsnicí materiál... do posledního šroubku 43

41 IZOLAČNÍ A TĚSNICÍ MATERIÁL POLYURETANOVÉ PĚNY PISTOLOVÉ PUR PĚNY PISTOLOVÁ PĚNA MEGA 70 Extra vysoká výtěžnost Kvalitní rovnoměrná struktura Možnost ořezání po 30 min. Nízká expanze Nasákavost do 2% NÍZKOEXPANZNÍ PĚNA Bez rozpínacích tlaků ideální pro obložkové zárubně Nepodporuje růst plísní a hub Vysoká odolnost proti plísním Vysoká přilnavost a lepivost k různým stavebním podkladům - beton, zdivo, kámen, dřevo, polystyren, PVC apod. ČISTIČE, ODSTRAŇOVAČE PUR PĚN A PŘÍSLUŠENSTVÍ TRUBIČKOVÉ PUR PĚNY MAXI TRUBIČKOVÁ NÍZKOEXPANZNÍ PĚNA Nízkoexpanzní, multipoziční Extra vysoká výtěžnost Vysoká a lepivost k různým stavebním podkladům - beton, zdivo, kámen, dřevo, polystyren, neměkčené PVC apod. ZIMNÍ PĚNA DO -15 C Rychle vytvrzující Mrazuvzdorná aplikovatelnost do -15 C Vysoká plnicí a izolační schopnost Vysoká přilnavost a lepivost k různým stavebním podkladům - beton, zdivo, kámen, kov apod. 44 IZOLACE A TĚSNĚNÍ 44 44

42 TMELY, SILIKONY A LEPIDLA AKRYLOVÉ TMELY SILIKONY - ELASTICKÉ TMELY SANITÁRNÍ SILIKON NANO TECH Velmi vysoká přilnavost na nesavé mat. a jejich kombinace Trvale pružný, odolný plísním, vodě, čisticím prostředkům a UV záření NEUTRÁLNÍ SILIKON OXIM Téměř bez zápachu Velmi vysoká přilnavost na nesavé mat. a jejich kombinace Trvale pružný, odolný vodě, čisticím prostředkům a UV záření V TL výrazně rozšířeny elektro-fyzikální vlastnosti výrobku POLYURETANOVÉ LEPIDLA A TMELY PU 50 FC POLYURETANOVÝ TMEL Dlouhodobě odolný mořské a vápenné vodě, slabým kyselinám, louhům a čističům Krátkodobě odolný benzínu, naftě, minerálním, rostlinným a živočišným olejům V TL výrazně rozšířeny elektro-fyzikální vlastnosti výrobku POWER KLEBER (PU LEPIDLO D4) Po vytvrzení lze brousit a přetírat Odolný vůči vodě dle normy EN 204 D4 Odolný běžným chemikáliím Extrémně přilnavý i bez lisovacích tlaků téměř ke všem povrchům i k vlhkým podkladům Těžce zápalný MS POLYMERNÍ LEPIDLA A TMELY MAMUT GLUE (HIGH TACK) Okamžitá a vynikající přilnavost k podkladu Bez obsahu silikonu, izokyanátů, rozpouštědel a ftalátů Rychle vytvrzující, bez zápachu Trvale pružný, odolný vlhku a vodě (vodotěsný spoj), povětrnostním vlivům Odolný plísním, slané vodě (moře), chlóru, čisticím prostředkům MAMUT GLUE CRYSTAL Jedinečné průhledné lepení Vodotěsný, mrazuvzdorný Odolný vůči UV záření, vodě, plísním a povětrnosti Vysoká přilnavost ke stavebním materiálům MAMUT GLUE TOTAL Extrémně vysoká konečná pevnost v tahu až 50 kg/cm 2 Vodotěsný, mrazuvzdorný, odolný povětrnosti (voda, mráz, sníh) Výborná přilnavost k podkladu bez použití primeru i na vlhké povrchy Rychlé vytvrzení, bez zápachu a smrštění při vulkanizaci Nepůsobí korozivně na kovy Absorbuje akustické a mechanické vibrace Brousitelný, po úplném vytvrzení přetíratelný 45 IZOLACE A TĚSNĚNÍ 45 45

43 TMELY, SILIKONY A LEPIDLA DISPERZNÍ LEPIDLA ROZPOUŠTĚDLOVÁ LEPIDLA BITUMENOVÉ A BUTYLENOVÉ TMELY SPECIÁLNÍ TMELY PROFESIONÁLNÍ TMELY A LEPIDLA V BALENÍ 25 ML DEN BRAVEN AUTOMATIC AUTOMATIC GASKET SEALANT AUTOMATIC GASKET SEALANT PROFI Aplikace bez pistole na kartuše Mrazuvzdorný s antikorozní ochranou Odolný vlhku, vodě, povětrnostním vlivům a UV záření Velmi vysoká přilnavost k nesavým materiálům Trvale pružný, odolný vysokým provozním teplotám Aplikace bez aplikační pistole SÁDROKARTONÁŘSKÉ TMELY A PŘÍSLUŠENSTVÍ KOTVICÍ TECHNIKA AKRYLOVÝ TMEL NA SÁDROKARTONY Nízkomodulový Není korozivní Po vytvrzení přetíratelný Odolný vůči povětrnostním vlivům Vysoká přilnavost k různým stavebním materiálům jako beton, zdivo, lakované dřevo, hliník, ocel a upvc S vysokou dilatační schopností PROTIPOŽÁRNÍ PROGRAM LEPIDLA A TMELY PRO PODLAHÁŘE SPECIÁLNÍ LEPIDLA TAVNÁ LEPIDLA TAVNÉ PISTOLE A NÁPLNĚ Pro rychlé a jednoduché montáže, lepení a opravy různých materiálů (PVC, plastů, dřeva, korku, kovů, skla, textilií apod.) nebo předmětů ve výrobě - napojování tepelné izolace (MIROLON) potrubí teplé vody. Vhodné pro domácnosti - lepení papíru, lepenky, keramiky, umělých květin a těsnění drobných trhlin. Tavná pistole je určena k lepení materiálu roztaveným polyetylénem (tavné tyčinky) za tepla a k opravám různých materiálů. PŘÍSLUŠENSTVÍ PRO TMELY A SILIKONY CHEMICKÁ KOTVA POLYESTER Okamžitě použitelná, snadno aplikovatelná Univerzální použití, rychleschnoucí Pro alkalická prostředí, venkovní aplikace Zkrácený vytvrzovací čas krátká doba tuhnutí Vysoká pevnost kotvených materiálů bez rozpěrných tlaků Ve shodě s ETAG option 7 CHEMICKÁ KOTVA BEZ STYRENU POLYESTER SF Bez zápachu Pro alkalická prostředí, venkovní aplikace Okamžitě použitelná, snadno aplikovatelná Univerzální použití Středně těžká zatížení Zkrácený vytvrzovací čas krátká doba tuhnutí Vysoká pevnost kotvených materiálů bez rozpěrných tlaků Ve shodě s ETAG option 7 CHEMICKÁ KOTVA VINYLESTER SF Bez zápachu Okamžitě použitelná, snadno aplikovatelná Univerzální použití Vysoká chemická odolnost Rychleschnoucí Střední a vyšší zatížení Vysoká pevnost kotvených materiálů bez rozpěrných tlaků Ve shodě s ETAG option 7 46 IZOLACE A TĚSNĚNÍ 46 46

44 CEMENTOVÁ LEPIDLA, TMELY A OMÍTKY LEPENÍ OBKLADŮ A DLAŽEB FLEXIBILNÍ LEPIDLO NA OBKLADY A DLAŽBU SUPER FLEX C2TES1 Na podlahová vytápění Lepení přímo na starou dlažbu Zlepšené deformovatelné lepidlo (S1) Lepení obkladů bazénů i skleněné dlažby Prodloužená doba zavadnutí (E), snížený skluz (T) Mrazuvzdorná dlažba, přírodní a umělý kámen Zdění z pórobetonu Zpracovatelnost 180 min. Vyhovuje evropské normě EN pro typ C2TES1 FINALIZACE POVRCHU FASÁDNÍ LEPIDLA A STĚRKY FLEXIBILNÍ SPÁROVACÍ HMOTA NA OBKLADY A DLAŽBU QUARTZ FUGEN FLEX Zušlechtěná spárovací malta splňující požadavky na doplňkové charakteristiky, jako snížená nasákavost ve vodě a vysoká odolnost vůči oděru. Je určena na podlahová vytápění, na místa s trvalým zatížením vodou (bazény), pro spárování obkladů a dlažeb všech velikostí, dlaždic z přírodního kamene a betonu v interiéru i exteriéru s šířkami spár do 5 mm LEPICÍ A STĚRKOVÝ TMEL QUARTZ FASÁDA Odolný vodě a mrazu Pro vnitřní a vnější použití Faktor difúzního odporu μ 30 Posuzováno dle ETAG 004 ARMOVACÍ TKANINY ARMOVACÍ PERLINKA QUARTZ DEBETEX Síťka ze skelného vlákna určena pro zateplování fasád. Používá se rovněž na vyztužování vnějších a vnitřních omítkových vrstev na bázi cementu, vápna, jiných anorganických pojiv a pojiv modifi kovaných polymery. Vyztužování (armování) omítek, polystyrénu při stavbě stěnových příček, bočních stěn van a sprchových koutů apod. PLOŠNÉ VYROVNÁNÍ PODKLADU SAMONIVELAČNÍ HMOTA NA PODLAHY QUARTZ PREMIUM Rychlá zpracovatelnost Použití v interiéru Pro tloušťky od 2-10 (20) mm v jedné vrstvě Vysoká pevnost a přídržnost, snadný rozlev Odpovídá EN pro třídu CT C20 F5 B1,0 LOKÁLNÍ VYROVNÁNÍ PODKLADU HYDROIZOLACE A SEPARACE HYDROIZOLAČNÍ NÁTĚRY TEKUTÁ LEPENKA S-T8 Vysoká přilnavost ke stavebním materiálům, na vodorovné i svislé plochy Vhodná pro nadzemní i podzemní aplikace, novostavby i rekonstrukce Po vytvrzení trvale pružná, odolná proti povětrnostním vlivům Mrazuvzdorná TĚSNICÍ PÁS S-T8 Vysoká pružnost Vysoký difúzní odpor proti radonu Výborná odolnost proti rozdílným teplotám Odolný solím, ředěným kyselinám i zásadám 47 IZOLACE A TĚSNĚNÍ 47 47

45 HYDROIZOLACE A SEPARACE GEOTEXTILIE NOPOVÁ FÓLIE GEOTEXTILIE STANDARD 200 Trvalá separace konstrukčních vrstev různých frakcí Trvalá fi ltrace vody zabraňující migraci drobných částic Jednoduchá aplikace Zachovává propustnost podložím NOPOVÁ FÓLIE 400 a 500 Trvalá separace konstrukčních vrstev různých frakcí Trvalá fi ltrace vody zabraňující migraci drobných částic Jednoduchá aplikace Zachovává propustnost podložím STAVEBNÍ CHEMIE PENETRAČNÍ NÁTĚRY VODOODPUDIVÉ IMPREGNAČNÍ NÁTĚRY PŘÍSADY DO BETONU POHLCOVAČ VLHKOSTI A PACHU PŘÍSADY DO MALT POVRCHOVĚ AKTIVNÍ LÁTKY BIOCIDNÍ OCHRANA PENETRACE STAVEBNÍCH PODKLADŮ Jednosložková nízkoviskózní kapalina na bázi vodné disperze styrenakrylátového kopolymeru SOKRAT, vytvářející po vytvrzení transparentní polymerní vodou nerozpustný fi lm. Snižuje a sjednocuje savost podkladu a zvyšuje adhezi následných vrstev. Používá se pro penetrační nátěry pod jádrové a fi nální omítky, fasádní a interiérové malby. DUVILAX LEPIDLA A PŘÍMĚSI DO STAVEBNÍCH HMOT DUVILAX BD-20 PŘÍMĚS DO STAVEBNÍCH SMĚSÍ Měkčená disperze polyvinylacetátu, která se používá ve stavebnictví jako plastifi kační a provzdušňovací přísada do malt, omítek, cementových potěrů a jiných stavebních směsí v množství do 5% na hmotnost cementu, resp. vápna. Zlepšuje zpracovatelnost směsi, zvyšuje přilnavost, pružnost a konečnou pevnost a snižuje propustnost vody. DUVILAX LS-50 LEPIDLO NA DŘEVO D2 Na bázi vodné disperze s charakteristickou vůní Netoxické, nehořlavé, nevýbušné, hygienicky a zdravotně nezávadné Splňuje podmínky pro klimatické namáhání dle normy ČSN EN 204 pro třídu D2 Film lepidla je po zaschnutí relativně tvrdý a již nelepivý DUVILAX L-58 LEPIDLO NA PODLAHOVINY Netoxické, nehořlavé, nevýbušné, hygienicky a zdravotně nezávadné Biologicky odbouratelné Na savé i nesavé podklady 48 IZOLACE A TĚSNĚNÍ 48 48

46 DENBIT - ASFALTOVÉ HYDROIZOLACE ASFALTOVÝ PENETRAČNÍ LAK - DENBIT BR-ALP Výborná hloubková penetrační schopnost Je schopen nivelovat mikrotrhliny v podkladu Odolný vůči slabým kyselinám a zásadám Na suchý i vlhký podklad OCHRANNÉ NÁTĚRY DŘEVA OCHRANNÝ NÁTĚR NA DŘEVO OPTIMAL Vysoká ochrana stavebního dřeva proti biotickým škůdcům Vysoká hloubková účinnost Trvalá životnost pro aplikace v interiérech OCHRANNÝ NÁTĚR NA DŘEVO PROFI Vysoká ochrana stavebního dřeva proti biotickým škůdcům Vysoká hloubková účinnost, sanační účinky proti houbám Neomezená životnost pro aplikace v interiérech a dlouhodobá ochrana v exteriérech (min. 10 let) pro třídu ohrožení 3 MALÍŘSKÝ PROGRAM INTERIÉROVÉ BARVY OCHRANNÝ NÁTĚR NA DŘEVO PLUS Vysoká ochrana stavebního dřeva proti biotickým škůdcům Vysoká hloubková účinnost, sanační účinky proti hmyzu Vhodný pro povrchový a hloubkový způsob aplikace SUPER BÍLÁ NA SÁDROKARTONY SPECIÁLNÍ NÁTĚRY MALÍŘSKÁ AKRYLÁTOVÁ PENETRACE FUNGICIDNÍ PENETRACE STŘEŠNÍ HYDROIZOLAČNÍ NÁTĚR PENETRAČNÍ EPOXY NÁTĚR PODLAHOVÝ EPOXY NÁTĚR STŘEŠNÍ FÓLIE A MEMBRÁNY PAROTĚSNÁ ZÁBRANA N Třívrstvý materiál. Nosnou částí je PE mřížka zajišťující požadovanou pevnost fólie, horní a spodní vrstva polyethylenové fólie zajišťuje hydroizolační schopnost a parotěsnost. Fólie zabraňuje pronikání par, které se vytvořily činností v domě, do střešní konstrukce a tepelné izolace. 49 IZOLACE A TĚSNĚNÍ 49 49

47 VNĚJŠÍ ZATEPLOVACÍ SYSTÉM FASÁD ETICS DEKORATIVNÍ OMÍTKOVINY SUPER COLOR MODERNÍ LEPIDLA PRO ZATEPLOVÁNÍ FASÁD THERMO KLEBER Z jedné dózy lze přilepit až 14 ks polystyrenových desek Broušení a kotvení desek již po 2 hodinách od nalepení Vysoká úspora času, snadná manipulace Nižší nároky na skladovací prostory a přepravu Celková úspora až 50% nákladů na lepení Menší pracovní četa bez potřeby připravovat cementové lepidlo Nižší nároky na vybavení a zařízení staveniště (voda, el. energie) Výborná přilnavost na cihly, beton, omítky, kámen, dřevo Objemová nasákavost max. 3% Zvýšení izolačních vlastností fasády, oproti fasádám lepených cementovými lepidly OCHRANA FASÁD KOMPONENTY PRO ZATEPLOVÁNÍ FASÁD PÁSKY A OBALOVÉ MATERIÁLY MASKOVACÍ KREPOVÉ PÁSKY TEXTILNÍ LEPICÍ A LEMOVACÍ PÁSKY VÝSTRAŽNÉ A BARIÉROVÉ PÁSKY PÁSKY PROFI ZAKRÝVACÍ FÓLIE A PLACHTY OBALOVÉ MATERIÁLY UNIVERZÁLNÍ TEXTILNÍ PÁSKA Pro veškeré nouzové opravy nebo montáže a lepení v interiéru i exteriéru v hobby sféře. Je pevná, vodovzdorná, snadno a okamžitě použitelná. Nosičem je laminovaný polyetylén na bavlněné textilní mřížce s nánosem vysoce lepivého kaučukového fi lmu. HLINÍKOVÁ PÁSKA Pro spojování a obalování izolačních materiálů, klimatizačních či ventilačních jednotek, ochranné překrytí hadicových a kabelových bandáží apod. Má vynikající parotěsné vlastnosti, odolná proti UV záření, tepelnému záření a stárnutí. Páska je vyrobena z čisté hliníkové fólie a z jedné strany pokryta akrylátovou lepicí vrstvou. PIKTOGRAMY U PRODUKTŮ Odolný vůči přímému slunci a UV záření Pro vnější použití Rychleschnoucí Pro vnitřní použití Odolný vůči vysokým teplotám Filtrace Působící likvidačně vůči hmyzu Drenáž Odolný vůči houbám a plísním Separace Brousitelný Ochrana Přetíratelný Bezpečnostní list Odolný vůči vlhkosti a vodě Technický list Mrazuvzdorný 50 IZOLACE A TĚSNĚNÍ 50 50

48 PE LEPICÍ A TĚSNICÍ PÁSKY 1. panel - nosník páska PE / EPDM 2. panel - sokl páska PE / PU 3. panel - panel páska PE / EPDM / butylová 1. sokl - světlík páska PE / EPDM 2. sokl - trapéz páska PE / EPDM / butylová 3. sokl - trapéz UTP profi l 4. polykarbonát - konstrukce světlíku páska PE / EPDM 1. trapéz (nebo panel) - hřeben střechy UTP profi l (velký díl) 2. trapéz (nebo panel) - stěna UTP profi l (malý díl) 3. trapéz (nebo panel) - nosník páska PE / EPDM 4. trapéz (nebo panel) páska PE / EPDM / butylová PE PÁSKY Samolepící pásky z pěněného, zesítěného polyetylenu s uzavřenou strukturou buněk. Tato technologie zajišťuje výrazně vyšší kvalitu oproti běžným PE páskám. Pásky odolávají různým druhům chemikálií a mají široký tepelný rozsah použití. Zásadní výhodou těchto pásek je jejich tvarová a obecně kvalitativní stálost. Pásky mohou být jednostranně i oboustranně lepící, a to s krycí fólií i bez. PU EXPANZNÍ PÁSKY Samolepící pásky vyrobené z polyuretanu, impregnovaného akrylátovou disperzí bez změkčovadel. Impregnace zaručuje vysokou odolnost proti UV záření a v závislosti na stlačení i odolnost proti tlakové vodě. Odolnost proti nárazovému dešti při 25% stlačení 300Pa a 600Pa. Pásky jsou balené v předstlačené 1/5 tloušťce. EPDM PÁSKY Samolepící pásky ze syntetického kaučuku s uzavřenou strukturou buněk. EPDM pěnové pásky mají výborné izolační vlastnosti, minimální savost vody a vysokou odolnost proti působení ozónu. Zachovávají si tvarovou stálost a odolávají stárnutí. BUTYLOVÉ PÁSKY Oboustranně lepící pásky z butylkaučuku jsou vysoce přilnavé, dosahující adheze bez podkladových nátěrů pouhým stlačením. Lepí i při nízkých teplotách. Butylové pásky jsou dlouhodobě vysoce stálé a odolávají velkému mechanickému zatížení. Páska aplikovaná ve spoji zabraňuje prostupu vody a vlhkosti. Barevné varianty: šedá, bílá Tloušťky: 2, 3, 4, 5, 6, 8, mm Šířky: mm Použití: Těsnění proti vodě, prachu, hluku a pro přerušení tepelných mostů. Barevné varianty: šedá Tloušťky: 2-10mm ve stlačeném stavu Šířky: mm Použití: Těsnění nestejnoměrných mezer se zvýšenými nároky na ochranu proti dešti, slunci a obecně venkovním vlivům. Barevné varianty: černá Tloušťky: od 2mm Šířky: mm Použití: Vhodné pro nejnáročnější aplikace - těsnění proti vodě, prachu, hluku a pro přerušení tepelných mostů. Barva: šedá Rozměry: 9x1,5mm; 10x3,5mm; 15x1mm Použití: Butylová páska nabízí vynikající přilnavost na všechny hladké povrchy: kovy, plechy, sklo, dřevo, plastické hmoty, parotěsné fólie. UTP STŘEŠNÍ PROFILY Utěsňovací profily do vln trapézových plechů a sendvičových panelů od všech známých výrobců. Na základě technické dokumentace jsme schopni vyrobit jakýkoli utěsňovací profi l. Profi ly jsou vyrobeny ze zesítěné PE pěny, která zaručuje delší životnost než u nezesítěných PE pěn. Barva: bílá, šedá 51 IZOLACE A TĚSNĚNÍ 51 51
