1 TIA Portal V12 & S Informace k uvedení na trh v ČR

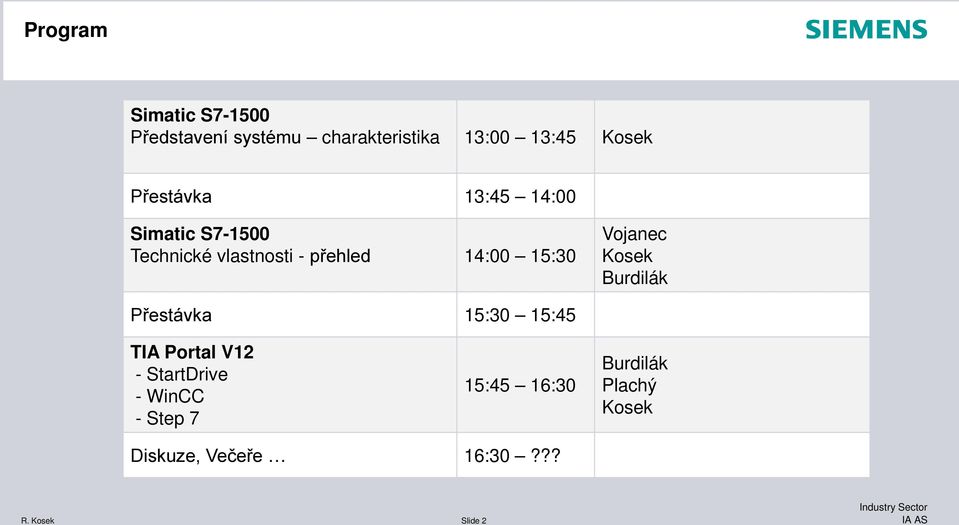

2 Program Simatic S Představení systému charakteristika 13:00 13:45 Kosek Přestávka 13:45 14:00 Simatic S Technické vlastnosti - přehled 14:00 15:30 Vojanec Kosek Burdilák Přestávka 15:30 15:45 TIA Portal V12 - StartDrive - WinCC - Step 7 15:45 16:30 Burdilák Plachý Kosek Diskuze, Večeře 16:30??? R. Kosek Slide 2

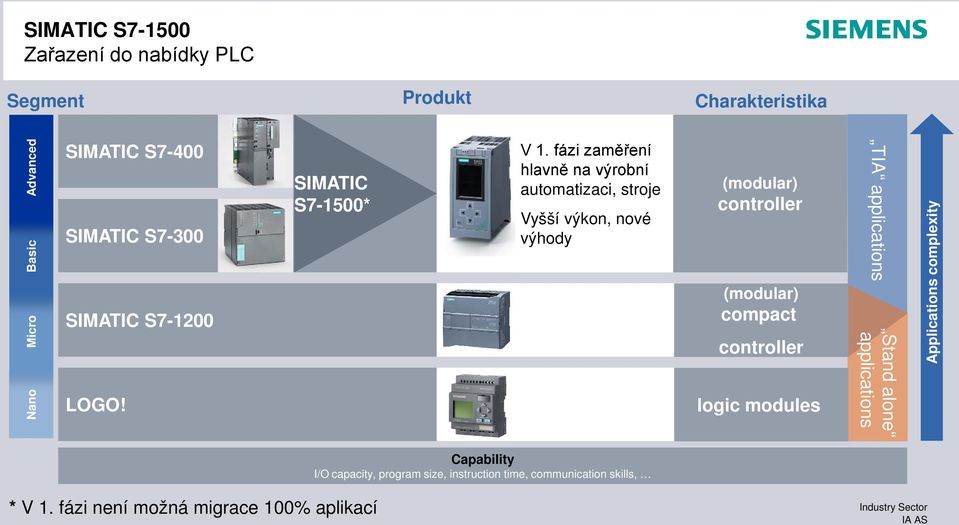

3 SIMATIC S Zařazení do nabídky PLC Segment Produkt Charakteristika Advanced Micro Basic Nano SIMATIC S7-400 SIMATIC S7-300 SIMATIC S LOGO! SIMATIC S7-1500* V 1. fázi zaměření hlavně na výrobní automatizaci, stroje Vyšší výkon, nové výhody (modular) controller (modular) compact controller logic modules TIA applications Stand alone applications Applications complexity Capability I/O capacity, program size, instruction time, communication skills, * V 1. fázi není možná migrace 100% aplikací R. Kosek Slide 3

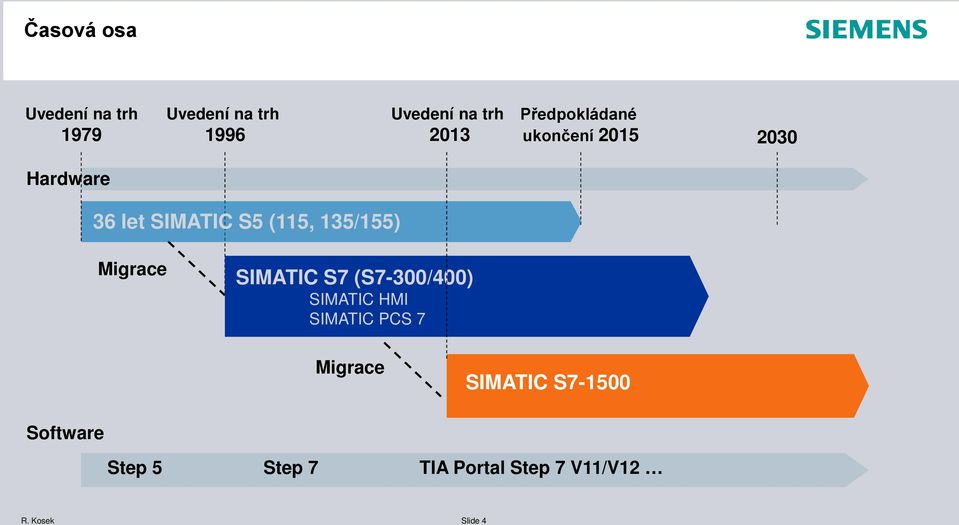

4 Časová osa Uvedení na trh 1979 Uvedení na trh 1996 Uvedení na trh 2013 Předpokládané ukončení Hardware 36 let SIMATIC S5 (115, 135/155) Migrace SIMATIC S7 (S7-300/400) SIMATIC HMI SIMATIC PCS 7 Migrace SIMATIC S Software Step 5 Step 7 TIA Portal Step 7 V11/V12 R. Kosek Slide 4

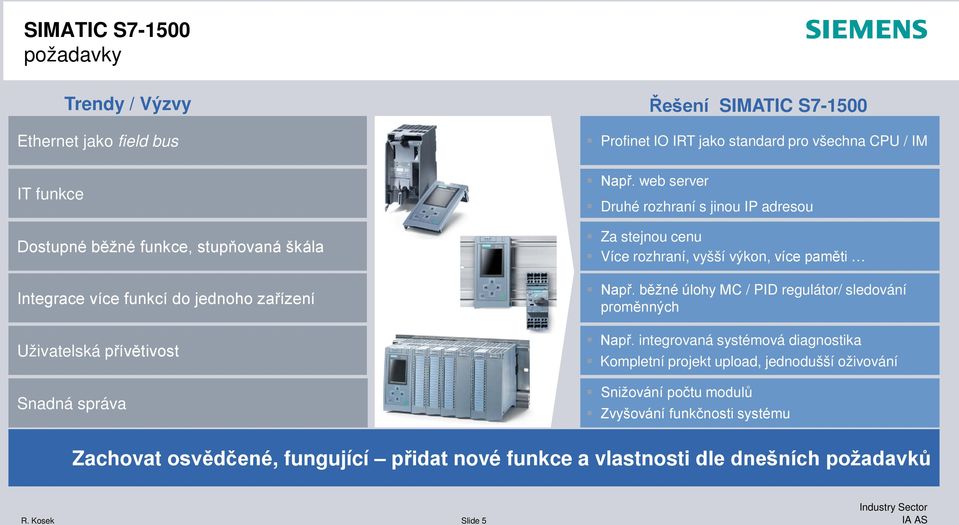

5 SIMATIC S požadavky Trendy / Výzvy Řešení SIMATIC S Ethernet jako field bus Profinet IO IRT jako standard pro všechna CPU / IM IT funkce Dostupné běžné funkce, stupňovaná škála Integrace více funkcí do jednoho zařízení Uživatelská přívětivost Snadná správa Např. web server Druhé rozhraní s jinou IP adresou Za stejnou cenu Více rozhraní, vyšší výkon, více paměti Např. běžné úlohy MC / PID regulátor/ sledování proměnných Např. integrovaná systémová diagnostika Kompletní projekt upload, jednodušší oživování Snižování počtu modulů Zvyšování funkčnosti systému Zachovat osvědčené, fungující přidat nové funkce a vlastnosti dle dnešních požadavků R. Kosek Slide 5

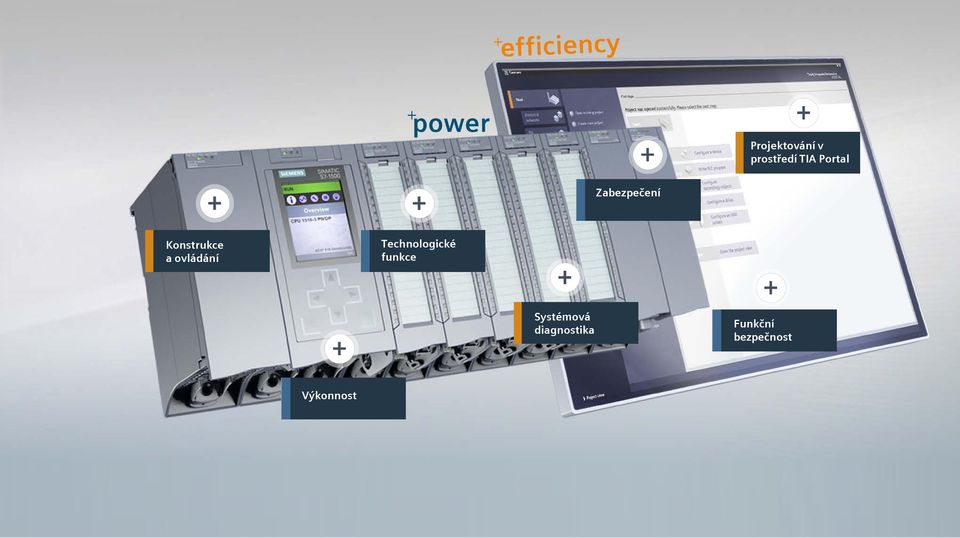

6 Projektování v prostředí TIA Portal Zabezpečení Konstrukce a ovládání Technologické funkce Systémová diagnostika Safety Funkční Integrated bezpečnost Výkonnost R. Kosek Slide 6

7 SIMATIC S Základní přehled 03/2013 R. Kosek Slide 7

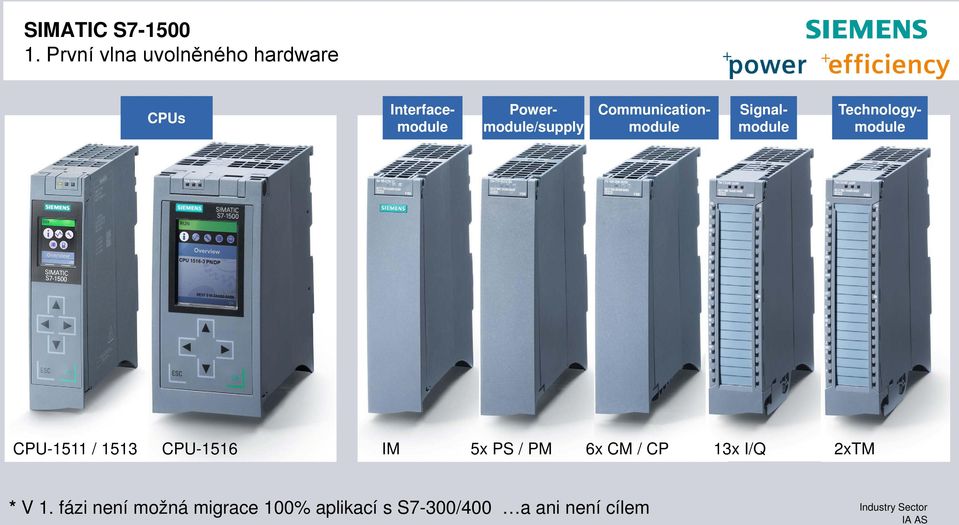

8 SIMATIC S První vlna uvolněného hardware CPUs Powermodule/supply Interfacemodule Communicationmodule Signalmodule Technologymodule CPU-1511 / 1513 CPU-1516 IM 5x PS / PM 6x CM / CP 13x I/Q 2xTM * V 1. fázi není možná migrace 100% aplikací s S7-300/400 a ani není cílem R. Kosek Slide 8

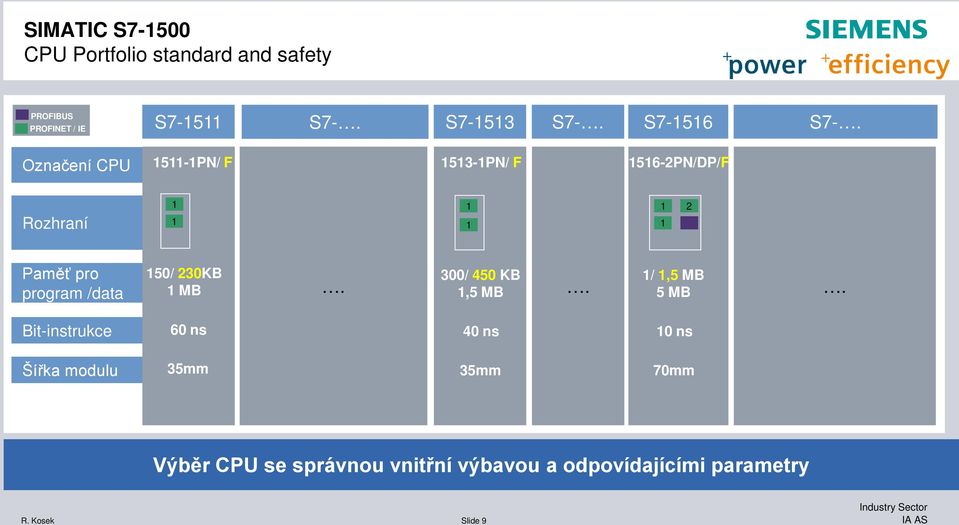

9 SIMATIC S CPU Portfolio standard and safety PROFIBUS PROFINET / IE S S7-. S S7-. S S7-. Označení CPU PN/ F PN/ F PN/DP/F Rozhraní Paměť pro program /data 150/ 230KB 1 MB. 300/ 450 KB 1,5 MB. 1/ 1,5 MB 5 MB. Bit-instrukce 60 ns 40 ns 10 ns Šířka modulu 35mm 35mm 70mm Výběr CPU se správnou vnitřní výbavou a odpovídajícími parametry R. Kosek Slide 9

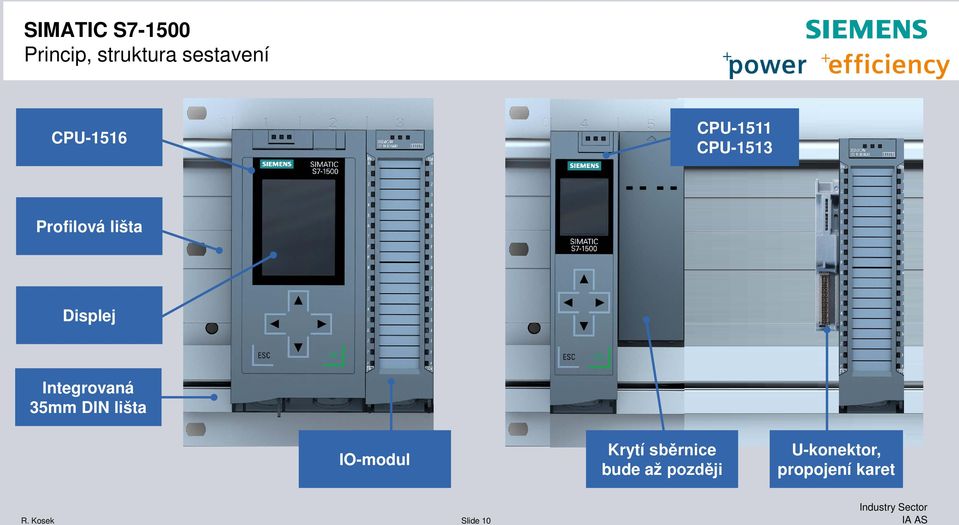

10 SIMATIC S Princip, struktura sestavení CPU-1516 CPU-1511 CPU-1513 Profilová lišta Displej Integrovaná 35mm DIN lišta IO-modul Krytí sběrnice bude až později U-konektor, propojení karet R. Kosek Slide 10

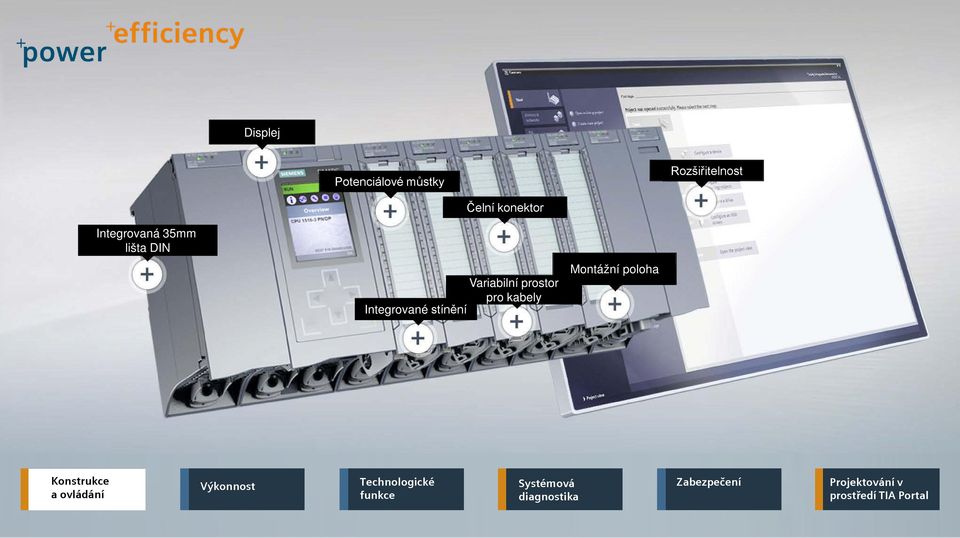

11 Displej Potenciálové můstky Rozšiřitelnost Integrovaná 35mm lišta DIN Integrované stínění Čelní konektor Variabilní prostor pro kabely Montážní poloha Konstrukce a ovládání Výkonnost Technologické funkce Systémová diagnostika Zabezpečení Projektování v prostředí TIA Portal R. Kosek Slide 11

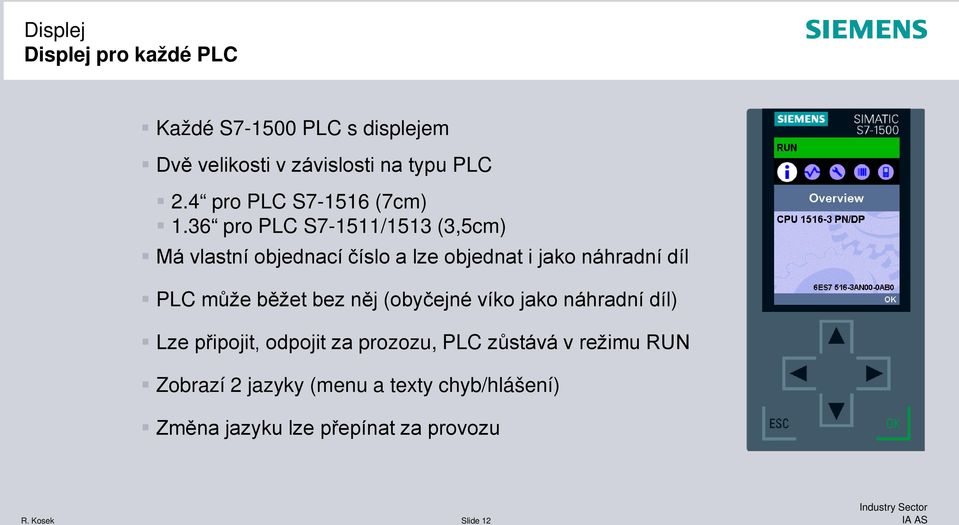

12 Displej Displej pro každé PLC Každé S PLC s displejem Dvě velikosti v závislosti na typu PLC 2.4 pro PLC S (7cm) 1.36 pro PLC S7-1511/1513 (3,5cm) Má vlastní objednací číslo a lze objednat i jako náhradní díl PLC může běžet bez něj (obyčejné víko jako náhradní díl) Lze připojit, odpojit za prozozu, PLC zůstává v režimu RUN Zobrazí 2 jazyky (menu a texty chyb/hlášení) Změna jazyku lze přepínat za provozu R. Kosek Slide 12

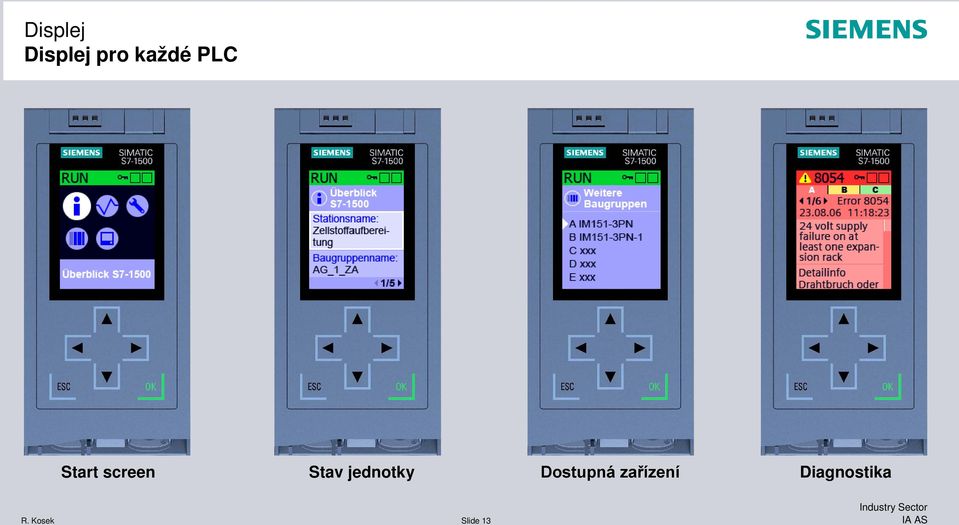

13 Displej Displej pro každé PLC Start screen Stav jednotky Dostupná zařízení Diagnostika R. Kosek Slide 13

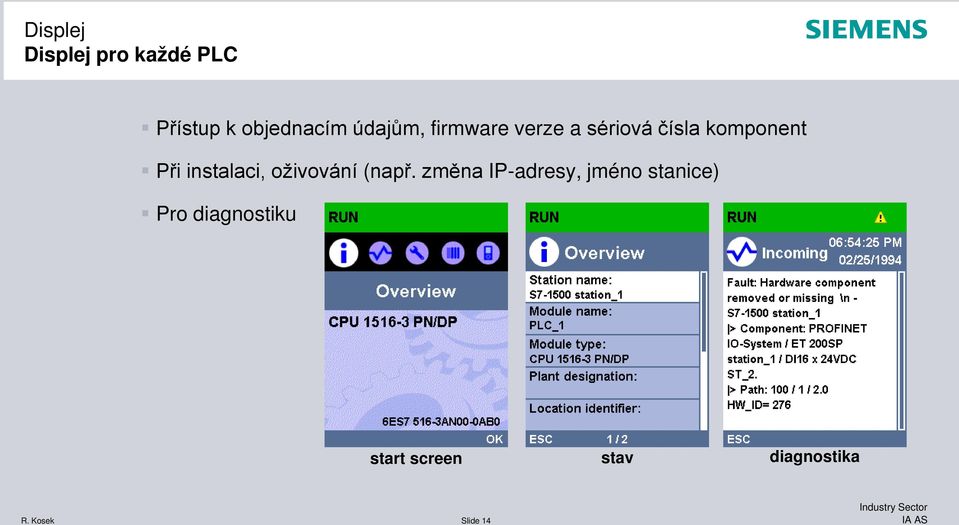

14 Displej Displej pro každé PLC Přístup k objednacím údajům, firmware verze a sériová čísla komponent Při instalaci, oživování (např. změna IP-adresy, jméno stanice) Pro diagnostiku start screen stav diagnostika R. Kosek Slide 14

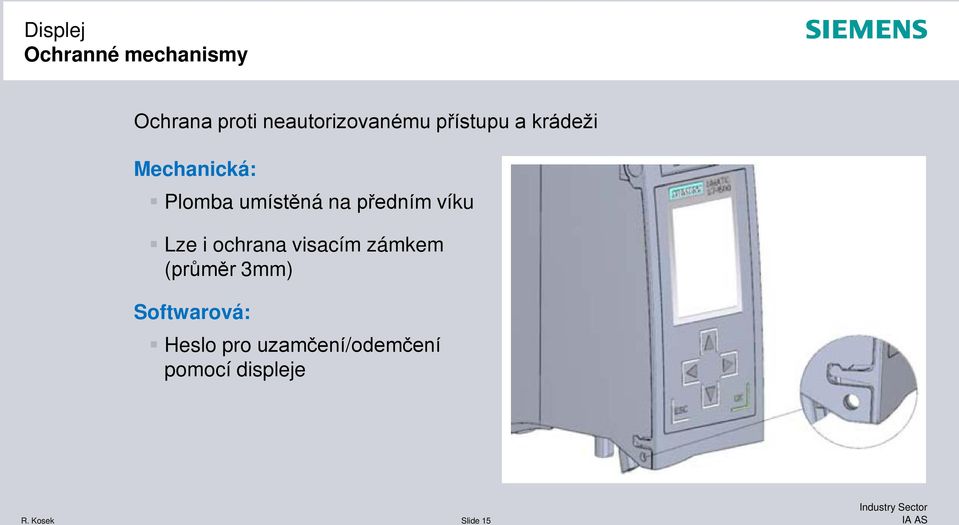

15 Displej Ochranné mechanismy Ochrana proti neautorizovanému přístupu a krádeži Mechanická: Plomba umístěná na předním víku Lze i ochrana visacím zámkem (průměr 3mm) Softwarová: Heslo pro uzamčení/odemčení pomocí displeje R. Kosek Slide 15

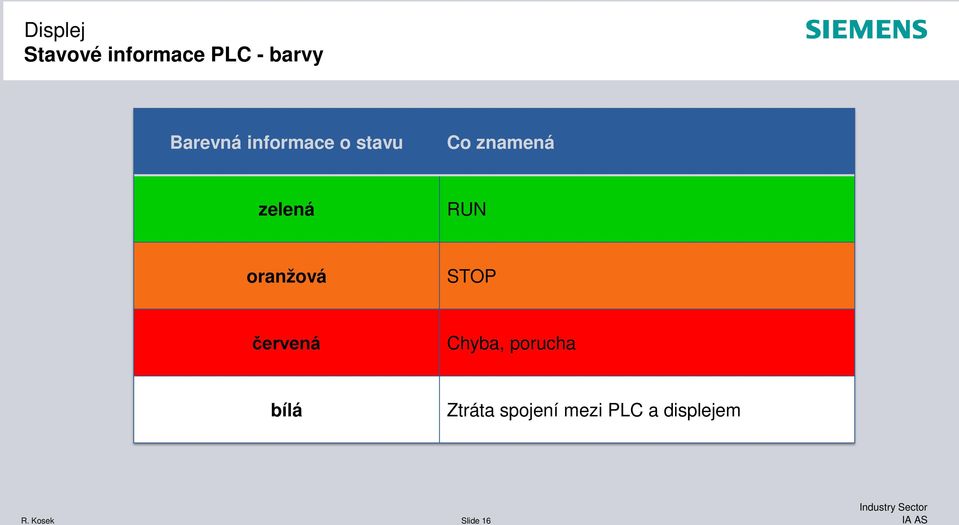

16 Displej Stavové informace PLC - barvy Barevná informace o stavu Co znamená zelená RUN oranžová STOP červená Chyba, porucha bílá Ztráta spojení mezi PLC a displejem R. Kosek Slide 16

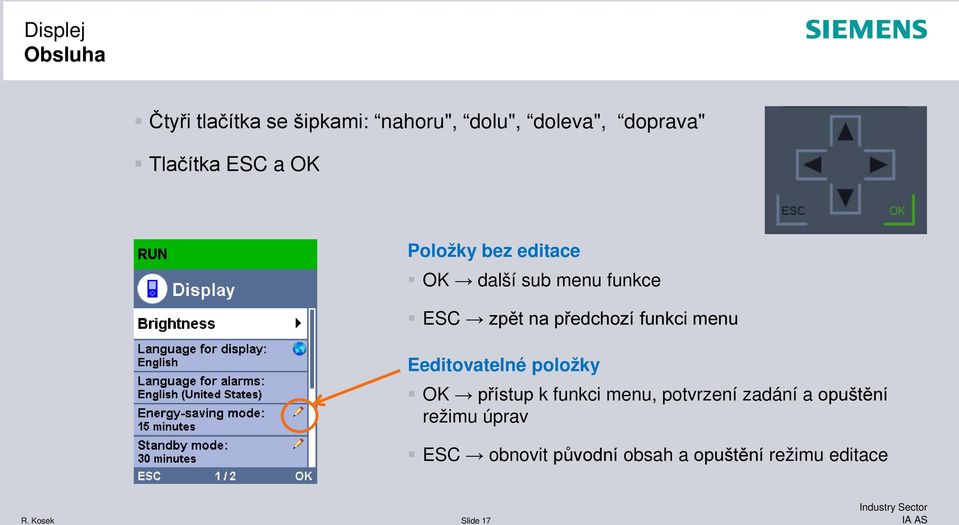

17 Displej Obsluha Čtyři tlačítka se šipkami: nahoru", dolu", doleva", doprava" Tlačítka ESC a OK Položky bez editace OK další sub menu funkce ESC zpět na předchozí funkci menu Eeditovatelné položky OK přístup k funkci menu, potvrzení zadání a opuštění režimu úprav ESC obnovit původní obsah a opuštění režimu editace R. Kosek Slide 17

18 SIMATIC S v TIA Portal V12 Vlastnosti konstrukce a ovládání Displej pro uvedení do provozu a diagnostiku Nastavení/změna např. adresy IP, názvu stanice bez PG Systémová diagnostika, uživatelská hlášení (alarmy) Aktuální stav jednotky, propojení a periferií MLFB, verze firmware, sériová čísla CPU a periferních jednotek IO Vícejazyčné menu a texty hlášek (lze přepínat mezi 2 jazyky v RUN) Připojení/odpojení displeje za provozu PLC Lze přiřadit heslo pro zacházení s displejem v prostředí TIA Portal Dostatečná životnost, hodin provozu Uživatelsky přívětivé, jasné textové informace pro celý systém R. Kosek Slide 18

19 Displej Potenciálové můstky Rozšiřitelnost Integrovaná 35mm lišta DIN Integrované stínění Čelní konektor Variabilní prostor pro kabely Montážní poloha Konstrukce a ovládání Výkonnost Technologické funkce Systémová diagnostika Zabezpečení Projektování v prostředí TIA Portal R. Kosek Slide 19

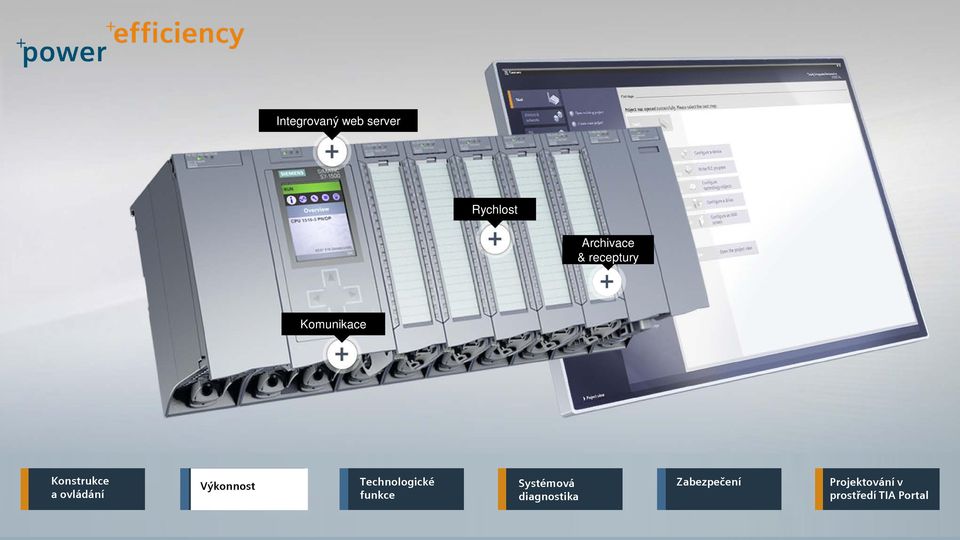

20 Integrovaný web server Rychlost Archivace & receptury Archive & Rezepte Komunikace Konstrukce a ovládání Výkonnost Technologické funkce Systémová diagnostika Zabezpečení Projektování v prostředí TIA Portal R. Kosek Slide 20

21 SIMATIC S v TIA Portal V12 Vlastnosti - Výkonnost Zvýšení výkonu Vyšší výpočetní výkon systému = rychlejší zpracování programu Až 1ns v instrukcích s bity a 10ns pro operace s plovoucí desetinnou čárkou (v závislosti na typu CPU) Reakční časy pod 100 µs (Clamp-to-Clamp) Rychlejší systémová sběrnice Systémová sběrnice, tzv. backplane bus až 40x rychlejší než u stávajících S7-400 (400 MBaud / 16 MBaud) Zvýšení produktivity zkrácením programového cyklu R. Kosek Slide 21

22 SIMATIC S v TIA Portal V12 Vlastnosti - Výkonnost Komunikace PROFINET I/O jako standardní rozhraní na všech PLC pro komunikaci v rámci procesu PROFINET I/O s Real-Time a Isochronous Real-Time (IRT) protokoly idevice / Shared Device (bude později) Web server pro lepší servis a jasnou diagnostiku CPU S má druhé PROFINET rozhraní s jinou adresou IP pro připojení PLC do např. firemní sítě nebo do jakékoliv jiné sítě třeba do velína se systémy SCADA IPv6 lze využívat přes CP Úspora nákladů při instalaci a pro připojení dalšího hardwaru R. Kosek Slide 22

23 SIMATIC S v TIA Portal V12 Vlastnosti - Výkonnost Integrovaný Web Server Přístup k systémovým, procesním hláškám, identifikačním údajům Systémová diagnostika všech modulů v projektu, centrální stejně jako decentrální periferie Diagnostika komunikace, statistiky, stav připojení Přístup k procesním datům pomocí tabulky tagů a volně definovatelné tagy lze zobrazit i přímo Uživatelské (vlatní) webové stránky v PLC Archivace dat & Receptury Přístup pomocí webového serveru přes běžný prohlížeč a obousměrná výměna dat přes formát.csv Jednoduché získávání procesních hodnot a informací o stavu systému R. Kosek Slide 23

24 Integrace motion control Sledování - Trace PID regulace Konstrukce a ovládání Výkonnost Technologické funkce Systémová diagnostika Zabezpečení Projektování v prostředí TIA Portal R. Kosek Slide 24

25 SIMATIC S v TIA Portal V12 Vlastnosti - Technologické funkce Motion control funkce v každém CPU Snadno připojitelné Sinamics měniče přímo nebo po sběrnici s profilem PROFIdrive (PROFINET, PROFIBUS) Snadné a obvyklé použití programové bloky dle standardu PLCopen Řízení otáček os, polohy os, vyhodnocení signálu ze snímače polohy Jednotné prostředí, jednotná konfigurace i pro pohony (stejně jako PLC + HMI) Jednotná diagnostika Všechny základní MC funkce v každém CPU, přímo, součástí firmware R. Kosek Slide 25

26 SIMATIC S v TIA Portal V12 Vlastnosti - Technologické funkce Trace a funkce logického analyzátoru Nahrávání (Record) až 16 různých proměnných CPU Současně v provozu až čtyři nezávislé záznamy tace-jobs Chronologický záznam stavů v reálném čase, žádná souvislost není ztracena Záznam probíhá nezávisle na ES přímo v CPU, lze tak zjednodušit hledání sporadických problémů v provozu Délka nahrávání závisí na kapacitě paměti CPU (sledování dynamických dějů) Exportovatelné měření pro dokumentaci či další zpracování uživatelem Diagnostika programu a aplikace v reálném čase, rozeznání sporadických chyb R. Kosek Slide 26

27 Konfigurace místo programování Integrovaná systémová diagnostika Konstrukce a ovládání Výkonnost Technologické funkce Systémová diagnostika Zabezpečení Projektování v prostředí TIA Portal R. Kosek Slide 27

28 SIMATIC S v TIA Portal V12 Vlastnosti Integrovaná systémová diagnostika Konfigurace místo programování Integrovaná systémová diagnostika, standardně vždy aktivována Automatický update diagnostických informací u nových HW-komponent, není třeba na to myslet a zabývat se tím (žádná rekompilace) Ssystémová diagnostika dokonce dostupná v režimu PLC-STOP Automatický update v Diagnostic Viewer pro Comfort Panely, SCADA systémy a na vestavném displeji Všude stejné zobrazení Jasná textová informcace na displeji, TIA Portal, HMI, web serveru, také pro hlášky z pohonů Efektivní analýza poruch, stejný koncept zobrazení R. Kosek Slide 28

29 Chráněný přístup Ochrama uživatelského programu Ochrana proti kopírování Ochrana proti manipulaci s daty Konstrukce a ovládání Výkonnost Technologické funkce Systémová diagnostika Zabezpečení Projektování v prostředí TIA Portal R. Kosek Slide 29

30 SIMATIC S v TIA Portal V12 Vlastnosti Zabezpečení Vyšší ochrana Know-How Ochrana heslem proti neoprávněnému otevření programových bloků ve STEP 7 a také ochrana proti neoprávněnému kopírování např. vlastních algoritmů Ochrana heslem proti neoprávněnému nakládání s programovými bloky ve STEP 7 projektu na paměťové kartě pro bloky z programových knihoven Ochrana duševního vlastnictví a zajištění vlastní investice R. Kosek Slide 30

31 SIMATIC S v TIA Portal V12 Vlastnosti Zabezpečení Lepší ochrana proti kopírování Svázání jednotlivých bloků k sériovému číslu na paměťové karty nebo k sériovému číslu PLC Ochrana proti neoprávněnému kopírování programových bloků pro STEP 7 Ochrana proti neoprávněnému duplikování projeku na paměťové kartě Ochrana proti neoprávněnému rozmnožování spustitelných programů R. Kosek Slide 31

32 SIMATIC S v TIA Portal V12 Vlastnosti Zabezpečení Chráněný přístup (Autorizace) Nový stupeň Protection Level 4 pro PLC, kompletní omezení přístupu (i HMI spojení vyžaduje heslo) * Konfigurovatelné úrovně oprávnění (1-3 s vlastními hesly) Pro přístup přes rozhraní PLC i rozhraní komunikačních modulů Celkové blokování změn parametrů projektu přes vestavěný displej Rozšíření ochrany přístupu Pomocí CP prostřednictvím integrovaného firewallu a VPN (SP1) Rozsáhlá ochrana proti neoprávněným změnám v projektu * Možná pouze ve spojení se SIMATIC HMI Panely R. Kosek Slide 32

33 TIA Portal - efektivní TIA Portal - intuitivní TIA Portal - osvědčený Programování v symbolice Online funkce Calculate Box Datové bloky až 16MB Konstrukce a ovládání Výkonnost Technologické funkce Systémová diagnostika Zabezpečení Projektování v prostředí TIA Portal R. Kosek Slide 33

34 SIMATIC S Shrnutí významné přednosti a hlavní inovace Zabezpečení Ochrana duševního vlastnictví a investic Ochrana proti neautorizovaným změnám v projektu Chráněná komunikace, ochrana proti kopírování a manipulaci s daty Konstrukce a ovládání Srozumitelná diagnostika v textové podobě Barevný, odnímatelný displej Jednoduchá a rychlá montáž, zapojení Snadná rozšiřitelnost Technologické funkce Všechna CPU s vestavěnou podporou funkcí řízení polohy a pohybu (Motion Control) Pohodlná práce s pohony Sinamics PROFIdrive a programování s PLCopen bloky Systémová diagnostika Efektivní analýza poruch a chyb Uniformita zobrazení Snižování prostojů technologie Výkonnost Vyšší produktivita výroby díky kratším cyklům stroje Úspora nákladů na hardware, vysoký výpočetní výkon a kvalita řízení R. Kosek Slide 34 Projektování v prostředí TIA Portal Efektivní implementace & servis, údržba ušetří čas a peníze Dlouhodobá ochrana investic a zachování know-how Neomezená programovatelnost, flexibilita

35 Děkuji za pozornost! Rostislav Kosek Siemensova Praha 13 rostislav.kosek@siemens.com R. Kosek Slide 35
