Ing. Vladimíra Pokorná

Rozměr: px
Začít zobrazení ze stránky:

Download "Ing. Vladimíra Pokorná"

Transkript

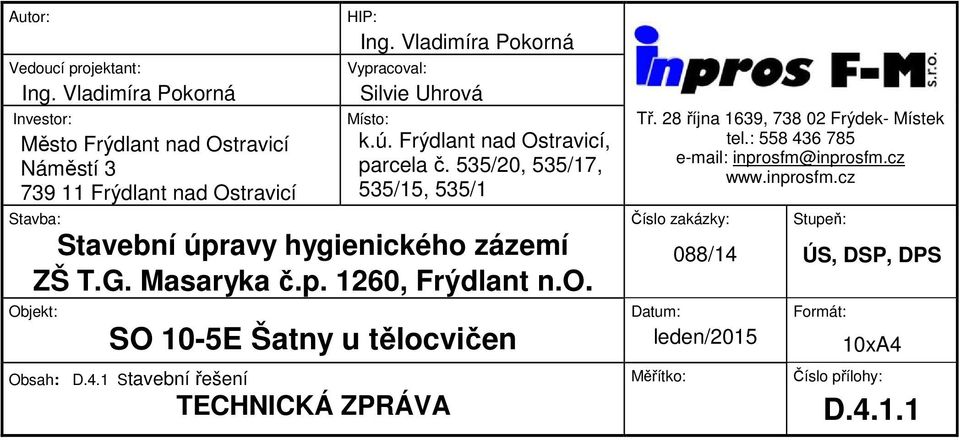

1 Autor: Vedoucí projektant: Ing. Vladimíra Pokorná Investor: Město Frýdlant nad Ostravicí Náměstí Frýdlant nad Ostravicí HIP: Ing. Vladimíra Pokorná Vypracoval: Silvie Uhrová Místo: k.ú. Frýdlant nad Ostravicí, parcela č. 535/20, 535/17, 535/15, 535/1 Stavba: Stavební úpravy hygienického zázemí ZŠ T.G. Masaryka č.p. 1260, Frýdlant n.o. Objekt: SO 10-5E Šatny u tělocvičen Obsah: D.4.1 Stavební řešení TECHNICKÁ ZPRÁVA Tř. 28 října 1639, Frýdek- Místek tel.: inprosfm@inprosfm.cz Číslo zakázky: 088/14 Datum: leden/2015 Měřítko: Stupeň: ÚS, DSP, DPS Formát: 10xA4 Číslo přílohy: D.4.1.1

2 a) Účel objektu Předmětem projektové dokumentace jsou stavební úpravy objektu SO 10-5E Šatny u tělocvičen. Tento objekt je umístěn v severozápadní části areálu základní školy, která byla postavena na počátku osmdesátých let minulého století. V roce 2014 bylo provedeno kompletní zateplení obvodového pláště objektu a proběhla výměna okenních výplní. Jedná se o jednopodlažní budovu půdorysného rozměru 31,60x12,40 m, zastřešenou plochou střechou. Objekt není podsklepen pouze pod podlahou chodby a přilehlých místností se nachází technická chodba (kolektor). V objektu je umístěn kabinet tělesné výchovy a oddělené šatny, hygienické zázemí a umývárny pro dívky, chlapce a učitele. Stavební úpravy se dotýkají téměř celého objektu. V rámci stavby dojde k výměně ležatého kanalizačního potrubí vedeného pod podlahou 1NP. Výměna ležatého potrubí je řešena v části PD Zdravotně technické instalace. Objekt nevyžaduje nové napojení na technickou a dopravní infrastrukturu. Přístup k objektu je zajištěn po stávající komunikaci. b) Zásady architektonického, funkčního, dispozičního řešení a řešení vegetačních úprav okolí objektu, včetně řešení přístupu a užívání objektu osobami s omezenou schopností pohybu a orientace Architektonické řešení Architektonické řešení stávajícího objektu nebude dotčeno. Pouze na západní straně objektu bude nově osazena protidešťová žaluzie pro zajištění přívodu vzduchu do prostoru stávající chodby. Výškové a půdorysné rozměry objektu se nemění. Funkční a dispoziční řešení V objektu je umístěn kabinet tělesné výchovy a oddělené šatny, hygienické zázemí a umývárny pro dívky, chlapce a učitele. Ze severní strany je objekt propojen s tělocvičnami v objektu SO 02 4D. Chodbou v jižní části je řešeno propojení mezi objekty SO 08 3C, SO 12 9I a SO 01 6F. V severozápadním rohu objektu je ze západní strany možný vstup přímo z venkovního prostoru. Zádveří, chodby, kabinet tělesné výchovy a oddělené šatny pro chlapce a dívky zůstávají dispozičně beze změny. V každé umývárně dívek a chlapců bylo původně osazeno 8, resp. 7 umyvadel. Projekt řeší optimalizaci počtu hygienických zařízení na daný počet žáků, tzn. nově budou instalována v každé umývárně 4 umyvadla a 2 vaničky na mytí nohou. Počet sprchových míst se nemění, v každé umývárně jsou 3 sprchová místa. Počet záchodů pro dívky a chlapce a počet pisoárů se nemění, také počet umyvadel v předsíňkách zůstává stejný. Úpravou dispozice dojde ke zvětšení záchodových kabinek a prostoru pro pisoáry oproti stávajícímu stavu. Úpravou dispozice stávající umývárny učitelů vznikne nová úklidová komora a 1 nová záchodová kabina pro učitele, která v tomto objektu zcela chyběla. Počet umyvadel v umývárně učitelů bude snížen z původních 2 na 1 umyvadlo a počet sprchových míst bude také snížen ze 2 na 1 sprchové místo. Řešení vegetačních úprav okolí objektu Po dokončení stavebních prací budou provedeny vegetační úpravy terénu poškozeného v průběhu stavby. Plochy dotčené výstavbou budou uvedeny do původního stavu dle ČSN Práce s půdou a ČSN Trávníky a jejich zakládání. Poškozené plochy budou před výsevem zkypřeny. Odpady a kameny o průměru větším než 5 cm budou odstraněny. Vegetační vrstva bude doplněna na tloušťku min. 100 mm, srovnaná do roviny a napojena plynule na okolní terén. Plocha bude oseta trávním osivem Parková směs v množství min. 25 g/m 2. 2

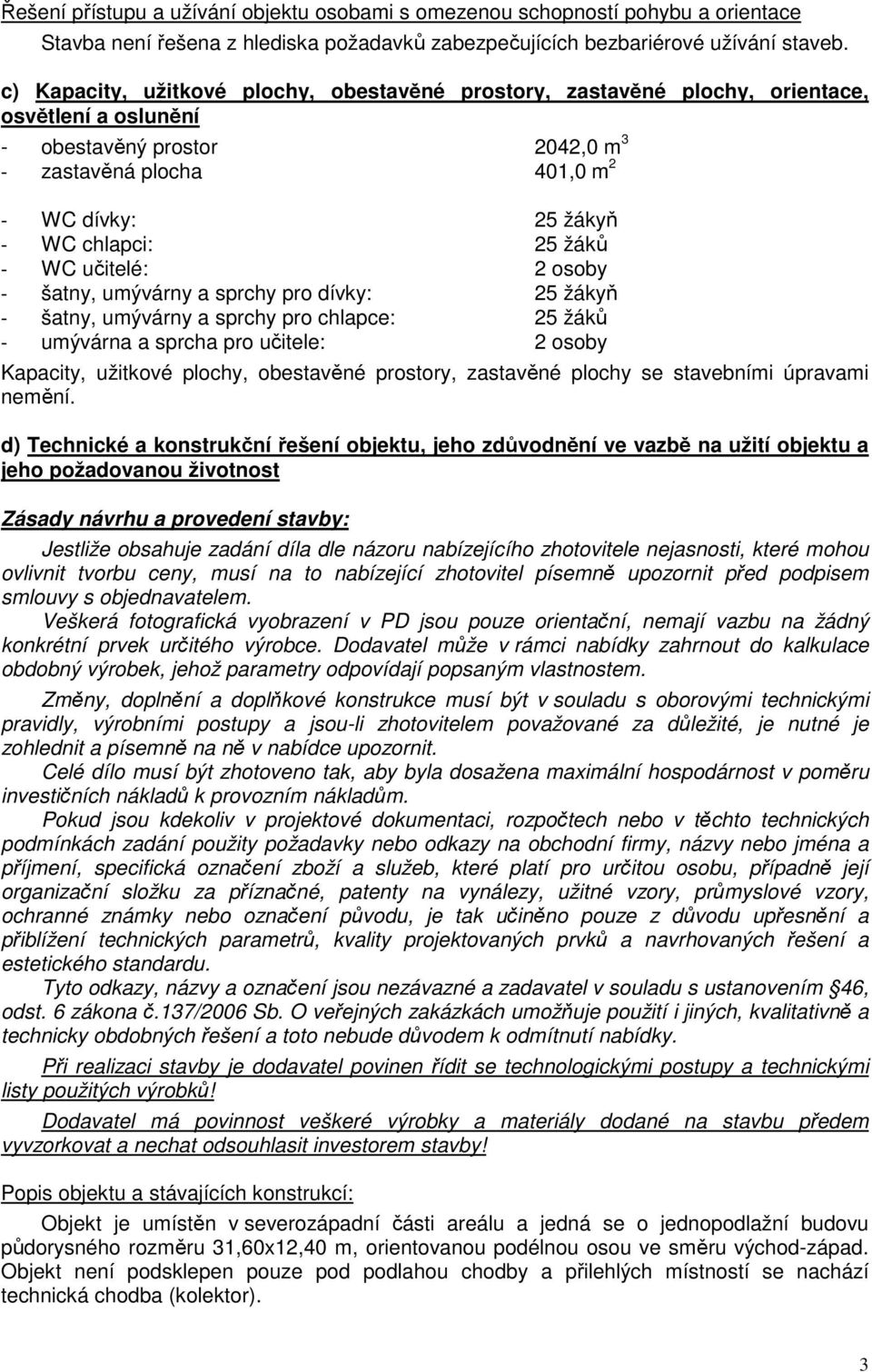

3 Řešení přístupu a užívání objektu osobami s omezenou schopností pohybu a orientace Stavba není řešena z hlediska požadavků zabezpečujících bezbariérové užívání staveb. c) Kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění - obestavěný prostor 2042,0 m 3 - zastavěná plocha 401,0 m 2 - WC dívky: 25 žákyň - WC chlapci: 25 žáků - WC učitelé: 2 osoby - šatny, umývárny a sprchy pro dívky: 25 žákyň - šatny, umývárny a sprchy pro chlapce: 25 žáků - umývárna a sprcha pro učitele: 2 osoby Kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy se stavebními úpravami nemění. d) Technické a konstrukční řešení objektu, jeho zdůvodnění ve vazbě na užití objektu a jeho požadovanou životnost Zásady návrhu a provedení stavby: Jestliže obsahuje zadání díla dle názoru nabízejícího zhotovitele nejasnosti, které mohou ovlivnit tvorbu ceny, musí na to nabízející zhotovitel písemně upozornit před podpisem smlouvy s objednavatelem. Veškerá fotografická vyobrazení v PD jsou pouze orientační, nemají vazbu na žádný konkrétní prvek určitého výrobce. Dodavatel může v rámci nabídky zahrnout do kalkulace obdobný výrobek, jehož parametry odpovídají popsaným vlastnostem. Změny, doplnění a doplňkové konstrukce musí být v souladu s oborovými technickými pravidly, výrobními postupy a jsou-li zhotovitelem považované za důležité, je nutné je zohlednit a písemně na ně v nabídce upozornit. Celé dílo musí být zhotoveno tak, aby byla dosažena maximální hospodárnost v poměru investičních nákladů k provozním nákladům. Pokud jsou kdekoliv v projektové dokumentaci, rozpočtech nebo v těchto technických podmínkách zadání použity požadavky nebo odkazy na obchodní firmy, názvy nebo jména a příjmení, specifická označení zboží a služeb, které platí pro určitou osobu, případně její organizační složku za příznačné, patenty na vynálezy, užitné vzory, průmyslové vzory, ochranné známky nebo označení původu, je tak učiněno pouze z důvodu upřesnění a přiblížení technických parametrů, kvality projektovaných prvků a navrhovaných řešení a estetického standardu. Tyto odkazy, názvy a označení jsou nezávazné a zadavatel v souladu s ustanovením 46, odst. 6 zákona č.137/2006 Sb. O veřejných zakázkách umožňuje použití i jiných, kvalitativně a technicky obdobných řešení a toto nebude důvodem k odmítnutí nabídky. Při realizaci stavby je dodavatel povinen řídit se technologickými postupy a technickými listy použitých výrobků! Dodavatel má povinnost veškeré výrobky a materiály dodané na stavbu předem vyvzorkovat a nechat odsouhlasit investorem stavby! Popis objektu a stávajících konstrukcí: Objekt je umístěn v severozápadní části areálu a jedná se o jednopodlažní budovu půdorysného rozměru 31,60x12,40 m, orientovanou podélnou osou ve směru východ-západ. Objekt není podsklepen pouze pod podlahou chodby a přilehlých místností se nachází technická chodba (kolektor). 3

4 Nosnou konstrukci tvoří soustava MS-OB, železobetonový skelet se skrytými průvlaky orientovanými podélně. Osová vzdálenost sloupů je v podélném směru 4,80 m nebo 6,00 m a v příčném směru 3,60 a 7,20 m (dvojtrakt). Konstrukční výška podlaží je 3,60 m. Světlá výška místností je 3,30 m. Sloupy jsou průřezu 400x400 mm. Stropní konstrukce tvoří železobetonové dutinové panely s ozubem tl. 250 mm. Obvodový plášť v podélném směru je proveden z plynosilikátových panelů tl. 250 mm. Štítové stěny jsou provedeny ze struskopemzobetonových panelů tl. 330 mm. Obvodový plášť je zateplen kontaktním zateplovacím systémem, tepelný izolant - polystyren EPS. Podlahy jsou provedeny v tl. 100 mm. Nášlapná vrstva je tvořena keramickou dlažbou, na chodbách teracovou dlažbou. Okna jsou nová, plastová, zasklená izolačním dvojsklem. Vstupní dveře jsou nové, hliníkové. Vnitřní omítky jsou vápenné štukové. V umývárnách a toaletách jsou stěny obloženy keramickým obkladem do výše 1800 mm. Stěny šaten a chodeb jsou opatřeny omyvatelným nátěrem do výše 1500 mm. Střecha je plochá, jednoplášťová, s větracími kanálky mezi střešními vrstvami. Odvodnění střechy je do vnitřních střešních vpustí. V nedávné době bylo provedeno zateplení střešního pláště. Krytina je tvořena asfaltovými pásy. Větrání umýváren, šaten a toalet je řešeno centrální větrací vzduchotechnickou jednotkou, která řeší přívod vzduchu do těchto prostor. Větrací jednotka (stáří cca 40 let, nefunkční) je umístěna v zázemí tělocvičny. Od větrací jednotky je vedeno přívodní potrubí pod stropem přístupové chodby, ze kterého jsou provedena odbočení pro jednotlivé místnosti. Přívod je řešen stěnovými vyústkami. Odvod vzduchu je veden potrubím pod stropem větraných místností ukončený nad střechou odtahovým ventilátorem a odtahovou hlavicí. Stávající šatny a hygienické zázemí je provozováno bez úprav od výstavby školy na počátku osmdesátých let minulého století. Zařizovací předměty a zdravotně technické instalace jsou za hranicí své životnosti, vč. vybavení šaten. Bourací práce a demontáže: - provedena bude kompletní demontáž stávajících zařizovacích předmětů, vpustí, odpadního potrubí, vybourány budou vnitřní svody dešťové kanalizace a podkladní beton v místě navrženého ležatého potrubí jednotné kanalizace, řeší samostatná část PD Zdravotně technické instalace - demontáž vzduchotechnického zařízení vedeného pod stropem pro přívod i odvod vzduchu, vč. zařízení ve strojovně VZT řeší samostatná část PD Vzduchotechnika - demontovány budou plechové sanitární příčky na WC a plechové zástěny ve sprchách, ocelové mříže nad dveřmi, ocelové větrací mřížky, kryt radiátoru v m.č. E116 - v šatnách, umývárnách a sprchách (m. č. E104-E117) budou osekány v plném rozsahu keramické sokly a obklady - v šatnách, umývárnách a sprchách (m. č. E104-E117) bude vybourána keramická dlažba, vč. podkladních vrstev až na stávající hydroizolaci - v chodbě (m.č. E102) bude v místě napojení nového ležatého potrubí jednotné kanalizace na stávající ležatou kanalizaci vybourána v potřebném rozsahu teracová dlažba včetně podkladních vrstev (vybourání podkladního betonu je opět řešeno v části ZTI) - vybourán bude ocelový poklop v šatně, včetně rámu a sklobetonové konstrukce ve sprchách - veškerá dveřní křídla (mimo dveře do m.č. E103) budou odstraněna včetně vybourání ocelových zárubní - demontáž dřevěné prosklené stěny na chodbě mezi m. č. E102 a E118 (stávající stav) - demontáž a zpětná montáž litinových otopných těles viz oddíl Úprava vytápění této zprávy - v šatnách a na chodbách bude odstraněn omyvatelný nátěr výšky 1500 mm - vybourány budou cihelné obezdívky svodů dešťové kanalizace - v cihelné příčce tl. 125 mm mezi m. č. E116 a E102 bude vybourán stavební otvor pro dveře - v projektu je počítáno také s částečným vybouráním cihelné příčky mezi m.č. E109 a E111, rozsah bourání bude upřesněn na stavbě dle umístění nové revizní šachty 4

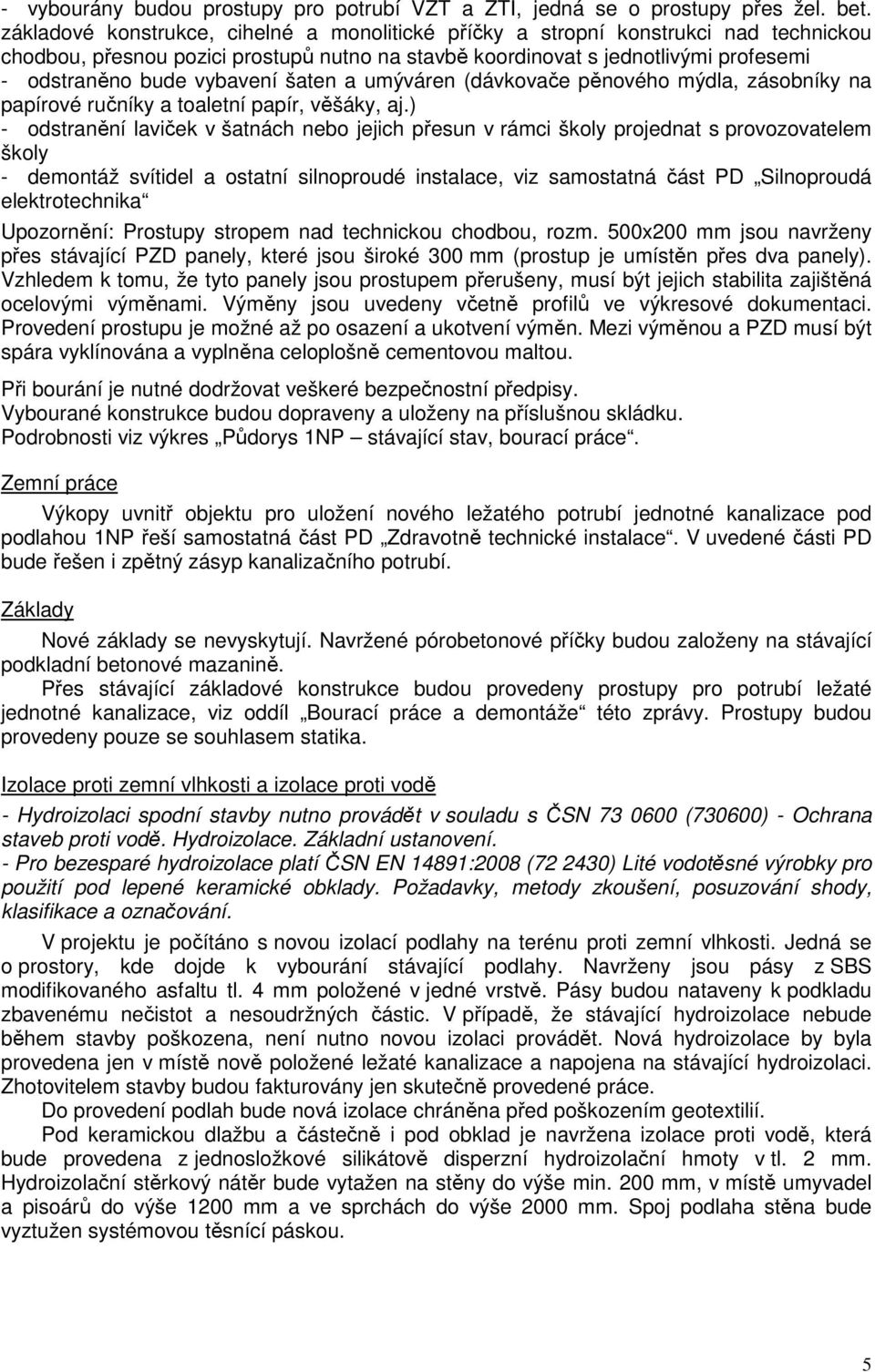

5 - vybourány budou prostupy pro potrubí VZT a ZTI, jedná se o prostupy přes žel. bet. základové konstrukce, cihelné a monolitické příčky a stropní konstrukci nad technickou chodbou, přesnou pozici prostupů nutno na stavbě koordinovat s jednotlivými profesemi - odstraněno bude vybavení šaten a umýváren (dávkovače pěnového mýdla, zásobníky na papírové ručníky a toaletní papír, věšáky, aj.) - odstranění laviček v šatnách nebo jejich přesun v rámci školy projednat s provozovatelem školy - demontáž svítidel a ostatní silnoproudé instalace, viz samostatná část PD Silnoproudá elektrotechnika Upozornění: Prostupy stropem nad technickou chodbou, rozm. 500x200 mm jsou navrženy přes stávající PZD panely, které jsou široké 300 mm (prostup je umístěn přes dva panely). Vzhledem k tomu, že tyto panely jsou prostupem přerušeny, musí být jejich stabilita zajištěná ocelovými výměnami. Výměny jsou uvedeny včetně profilů ve výkresové dokumentaci. Provedení prostupu je možné až po osazení a ukotvení výměn. Mezi výměnou a PZD musí být spára vyklínována a vyplněna celoplošně cementovou maltou. Při bourání je nutné dodržovat veškeré bezpečnostní předpisy. Vybourané konstrukce budou dopraveny a uloženy na příslušnou skládku. Podrobnosti viz výkres Půdorys 1NP stávající stav, bourací práce. Zemní práce Výkopy uvnitř objektu pro uložení nového ležatého potrubí jednotné kanalizace pod podlahou 1NP řeší samostatná část PD Zdravotně technické instalace. V uvedené části PD bude řešen i zpětný zásyp kanalizačního potrubí. Základy Nové základy se nevyskytují. Navržené pórobetonové příčky budou založeny na stávající podkladní betonové mazanině. Přes stávající základové konstrukce budou provedeny prostupy pro potrubí ležaté jednotné kanalizace, viz oddíl Bourací práce a demontáže této zprávy. Prostupy budou provedeny pouze se souhlasem statika. Izolace proti zemní vlhkosti a izolace proti vodě - Hydroizolaci spodní stavby nutno provádět v souladu s ČSN (730600) - Ochrana staveb proti vodě. Hydroizolace. Základní ustanovení. - Pro bezesparé hydroizolace platí ČSN EN 14891:2008 ( ) Lité vodotěsné výrobky pro použití pod lepené keramické obklady. Požadavky, metody zkoušení, posuzování shody, klasifikace a označování. V projektu je počítáno s novou izolací podlahy na terénu proti zemní vlhkosti. Jedná se o prostory, kde dojde k vybourání stávající podlahy. Navrženy jsou pásy z SBS modifikovaného asfaltu tl. 4 mm položené v jedné vrstvě. Pásy budou nataveny k podkladu zbavenému nečistot a nesoudržných částic. V případě, že stávající hydroizolace nebude během stavby poškozena, není nutno novou izolaci provádět. Nová hydroizolace by byla provedena jen v místě nově položené ležaté kanalizace a napojena na stávající hydroizolaci. Zhotovitelem stavby budou fakturovány jen skutečně provedené práce. Do provedení podlah bude nová izolace chráněna před poškozením geotextilií. Pod keramickou dlažbu a částečně i pod obklad je navržena izolace proti vodě, která bude provedena z jednosložkové silikátově disperzní hydroizolační hmoty v tl. 2 mm. Hydroizolační stěrkový nátěr bude vytažen na stěny do výše min. 200 mm, v místě umyvadel a pisoárů do výše 1200 mm a ve sprchách do výše 2000 mm. Spoj podlaha stěna bude vyztužen systémovou těsnící páskou. 5

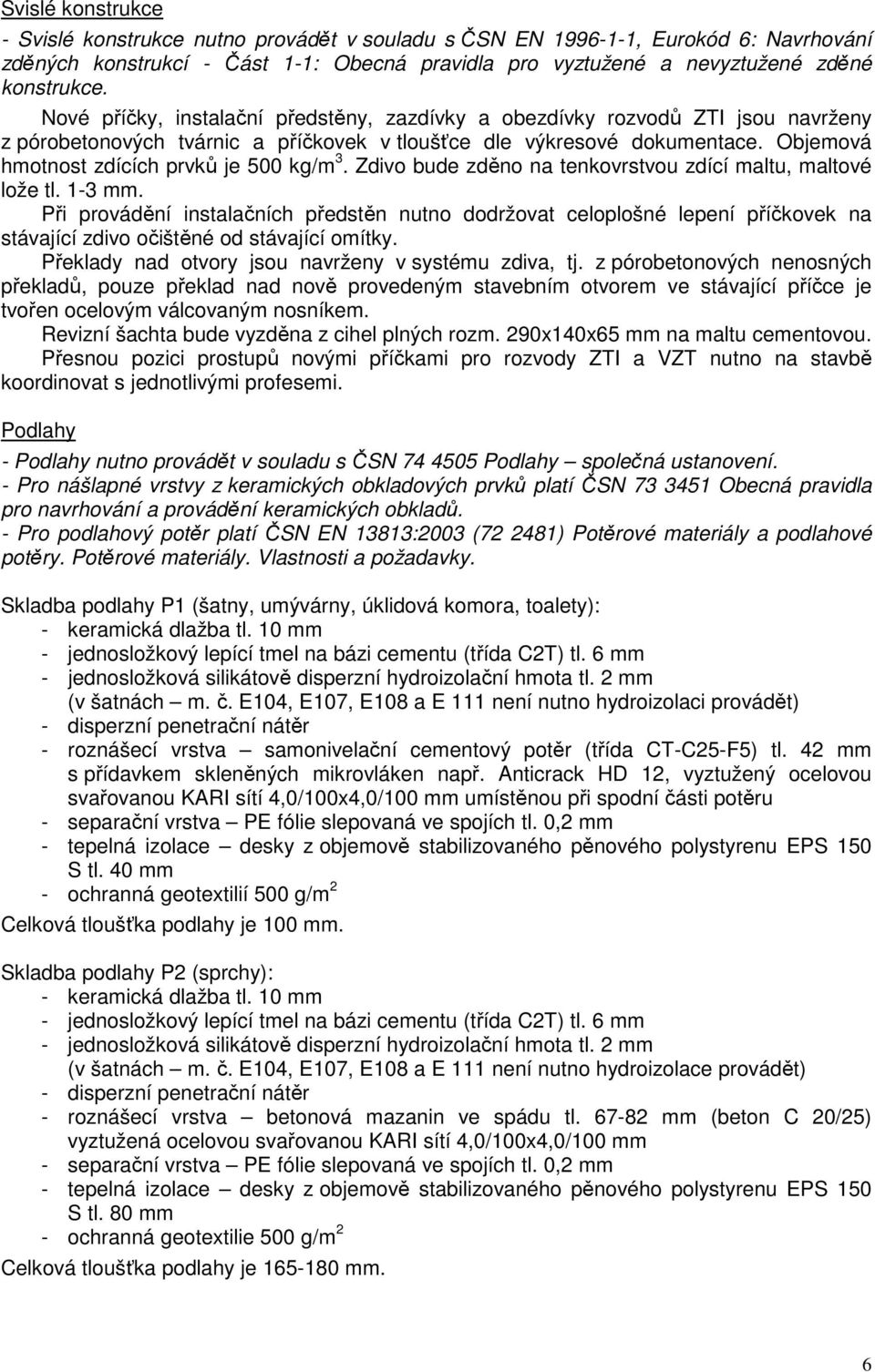

6 Svislé konstrukce - Svislé konstrukce nutno provádět v souladu s ČSN EN , Eurokód 6: Navrhování zděných konstrukcí - Část 1-1: Obecná pravidla pro vyztužené a nevyztužené zděné konstrukce. Nové příčky, instalační předstěny, zazdívky a obezdívky rozvodů ZTI jsou navrženy z pórobetonových tvárnic a příčkovek v tloušťce dle výkresové dokumentace. Objemová hmotnost zdících prvků je 500 kg/m 3. Zdivo bude zděno na tenkovrstvou zdící maltu, maltové lože tl. 1-3 mm. Při provádění instalačních předstěn nutno dodržovat celoplošné lepení příčkovek na stávající zdivo očištěné od stávající omítky. Překlady nad otvory jsou navrženy v systému zdiva, tj. z pórobetonových nenosných překladů, pouze překlad nad nově provedeným stavebním otvorem ve stávající příčce je tvořen ocelovým válcovaným nosníkem. Revizní šachta bude vyzděna z cihel plných rozm. 290x140x65 mm na maltu cementovou. Přesnou pozici prostupů novými příčkami pro rozvody ZTI a VZT nutno na stavbě koordinovat s jednotlivými profesemi. Podlahy - Podlahy nutno provádět v souladu s ČSN Podlahy společná ustanovení. - Pro nášlapné vrstvy z keramických obkladových prvků platí ČSN Obecná pravidla pro navrhování a provádění keramických obkladů. - Pro podlahový potěr platí ČSN EN 13813:2003 ( ) Potěrové materiály a podlahové potěry. Potěrové materiály. Vlastnosti a požadavky. Skladba podlahy P1 (šatny, umývárny, úklidová komora, toalety): - keramická dlažba tl. 10 mm - jednosložkový lepící tmel na bázi cementu (třída C2T) tl. 6 mm - jednosložková silikátově disperzní hydroizolační hmota tl. 2 mm (v šatnách m. č. E104, E107, E108 a E 111 není nutno hydroizolaci provádět) - disperzní penetrační nátěr - roznášecí vrstva samonivelační cementový potěr (třída CT-C25-F5) tl. 42 mm s přídavkem skleněných mikrovláken např. Anticrack HD 12, vyztužený ocelovou svařovanou KARI sítí 4,0/100x4,0/100 mm umístěnou při spodní části potěru - separační vrstva PE fólie slepovaná ve spojích tl. 0,2 mm - tepelná izolace desky z objemově stabilizovaného pěnového polystyrenu EPS 150 S tl. 40 mm - ochranná geotextilií 500 g/m 2 Celková tloušťka podlahy je 100 mm. Skladba podlahy P2 (sprchy): - keramická dlažba tl. 10 mm - jednosložkový lepící tmel na bázi cementu (třída C2T) tl. 6 mm - jednosložková silikátově disperzní hydroizolační hmota tl. 2 mm (v šatnách m. č. E104, E107, E108 a E 111 není nutno hydroizolace provádět) - disperzní penetrační nátěr - roznášecí vrstva betonová mazanin ve spádu tl mm (beton C 20/25) vyztužená ocelovou svařovanou KARI sítí 4,0/100x4,0/100 mm - separační vrstva PE fólie slepovaná ve spojích tl. 0,2 mm - tepelná izolace desky z objemově stabilizovaného pěnového polystyrenu EPS 150 S tl. 80 mm - ochranná geotextilie 500 g/m 2 Celková tloušťka podlahy je mm. 6

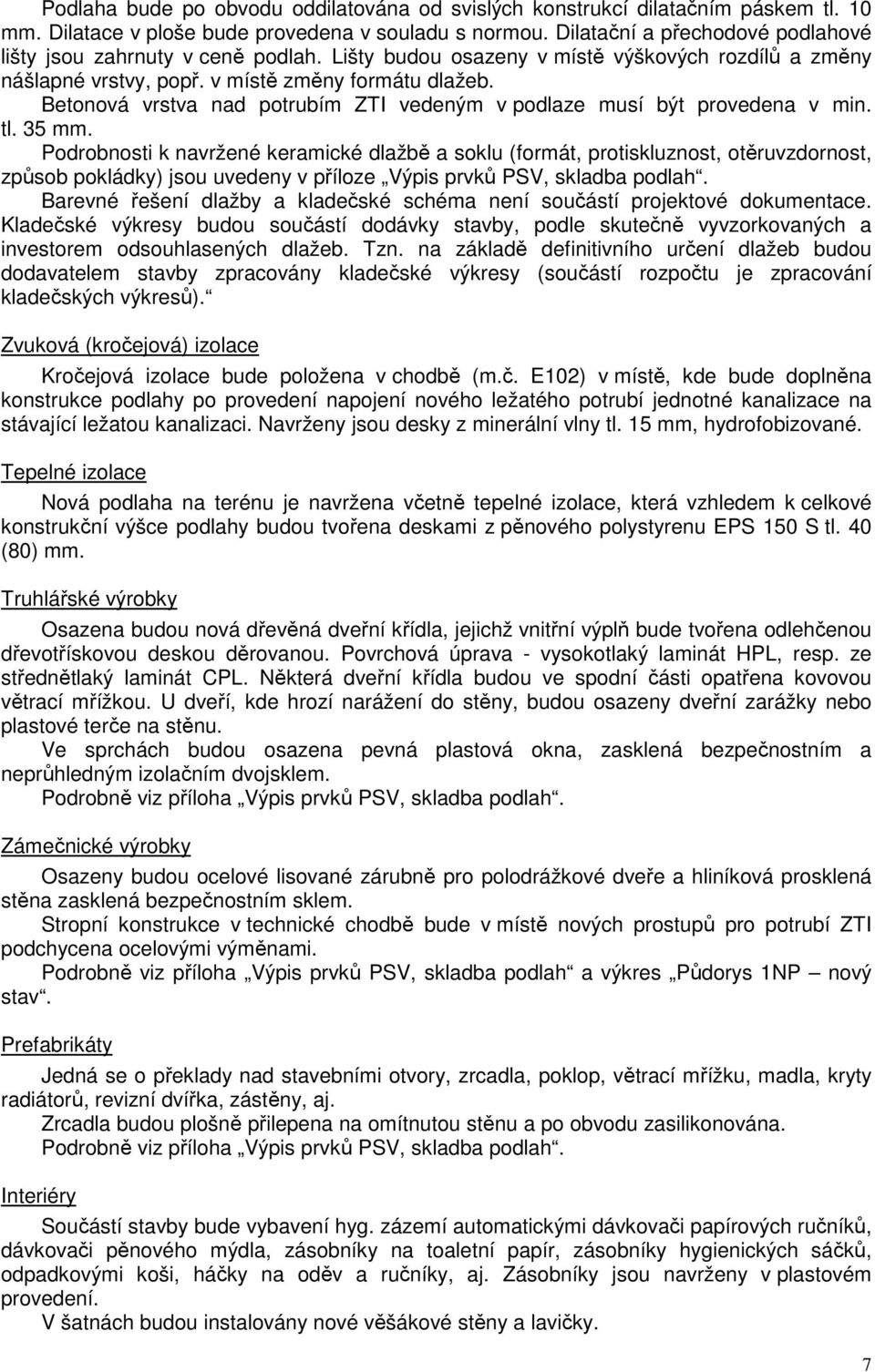

7 Podlaha bude po obvodu oddilatována od svislých konstrukcí dilatačním páskem tl. 10 mm. Dilatace v ploše bude provedena v souladu s normou. Dilatační a přechodové podlahové lišty jsou zahrnuty v ceně podlah. Lišty budou osazeny v místě výškových rozdílů a změny nášlapné vrstvy, popř. v místě změny formátu dlažeb. Betonová vrstva nad potrubím ZTI vedeným v podlaze musí být provedena v min. tl. 35 mm. Podrobnosti k navržené keramické dlažbě a soklu (formát, protiskluznost, otěruvzdornost, způsob pokládky) jsou uvedeny v příloze Výpis prvků PSV, skladba podlah. Barevné řešení dlažby a kladečské schéma není součástí projektové dokumentace. Kladečské výkresy budou součástí dodávky stavby, podle skutečně vyvzorkovaných a investorem odsouhlasených dlažeb. Tzn. na základě definitivního určení dlažeb budou dodavatelem stavby zpracovány kladečské výkresy (součástí rozpočtu je zpracování kladečských výkresů). Zvuková (kročejová) izolace Kročejová izolace bude položena v chodbě (m.č. E102) v místě, kde bude doplněna konstrukce podlahy po provedení napojení nového ležatého potrubí jednotné kanalizace na stávající ležatou kanalizaci. Navrženy jsou desky z minerální vlny tl. 15 mm, hydrofobizované. Tepelné izolace Nová podlaha na terénu je navržena včetně tepelné izolace, která vzhledem k celkové konstrukční výšce podlahy budou tvořena deskami z pěnového polystyrenu EPS 150 S tl. 40 (80) mm. Truhlářské výrobky Osazena budou nová dřevěná dveřní křídla, jejichž vnitřní výplň bude tvořena odlehčenou dřevotřískovou deskou děrovanou. Povrchová úprava - vysokotlaký laminát HPL, resp. ze střednětlaký laminát CPL. Některá dveřní křídla budou ve spodní části opatřena kovovou větrací mřížkou. U dveří, kde hrozí narážení do stěny, budou osazeny dveřní zarážky nebo plastové terče na stěnu. Ve sprchách budou osazena pevná plastová okna, zasklená bezpečnostním a neprůhledným izolačním dvojsklem. Podrobně viz příloha Výpis prvků PSV, skladba podlah. Zámečnické výrobky Osazeny budou ocelové lisované zárubně pro polodrážkové dveře a hliníková prosklená stěna zasklená bezpečnostním sklem. Stropní konstrukce v technické chodbě bude v místě nových prostupů pro potrubí ZTI podchycena ocelovými výměnami. Podrobně viz příloha Výpis prvků PSV, skladba podlah a výkres Půdorys 1NP nový stav. Prefabrikáty Jedná se o překlady nad stavebními otvory, zrcadla, poklop, větrací mřížku, madla, kryty radiátorů, revizní dvířka, zástěny, aj. Zrcadla budou plošně přilepena na omítnutou stěnu a po obvodu zasilikonována. Podrobně viz příloha Výpis prvků PSV, skladba podlah. Interiéry Součástí stavby bude vybavení hyg. zázemí automatickými dávkovači papírových ručníků, dávkovači pěnového mýdla, zásobníky na toaletní papír, zásobníky hygienických sáčků, odpadkovými koši, háčky na oděv a ručníky, aj. Zásobníky jsou navrženy v plastovém provedení. V šatnách budou instalovány nové věšákové stěny a lavičky. 7

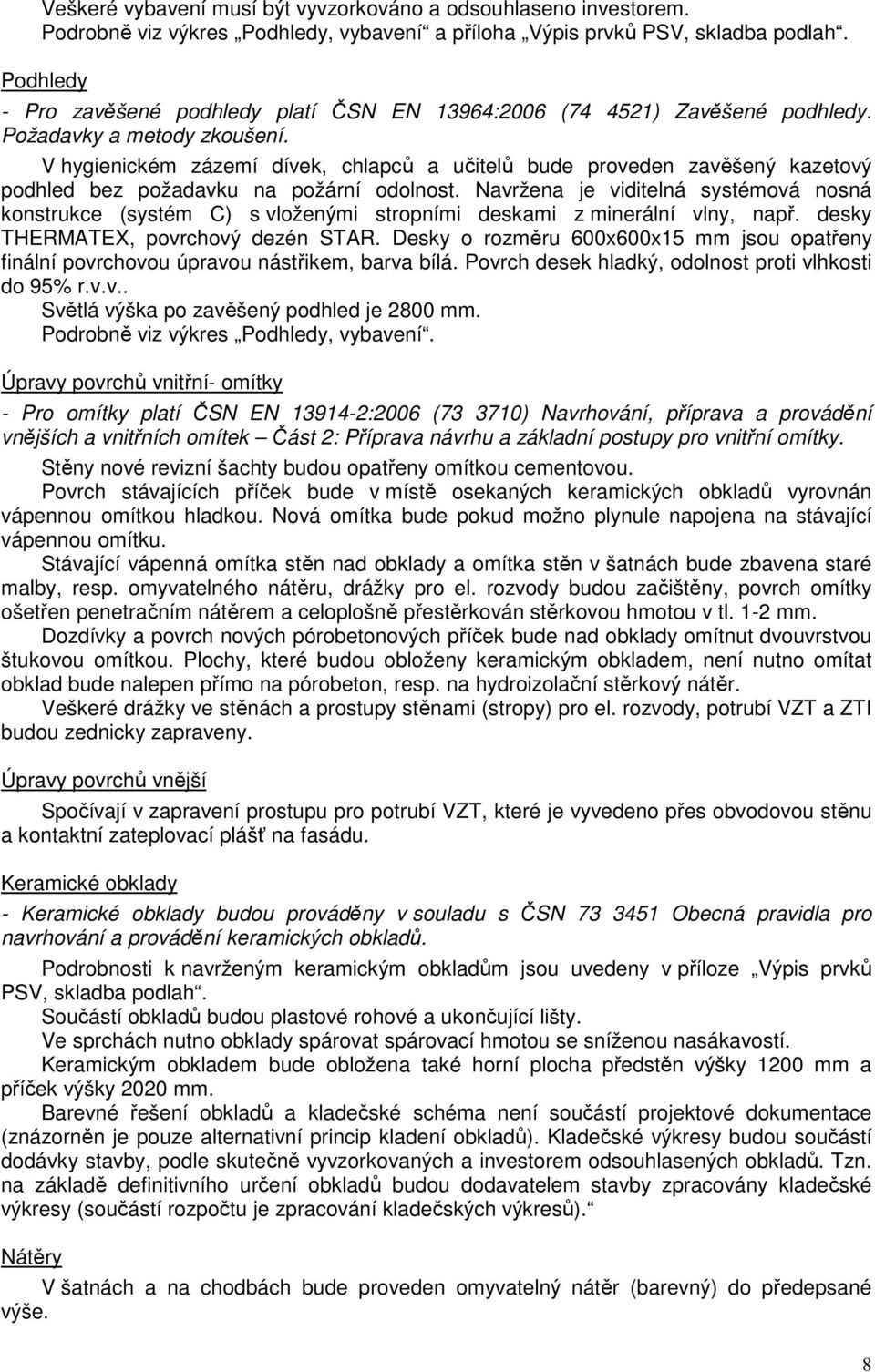

8 Veškeré vybavení musí být vyvzorkováno a odsouhlaseno investorem. Podrobně viz výkres Podhledy, vybavení a příloha Výpis prvků PSV, skladba podlah. Podhledy - Pro zavěšené podhledy platí ČSN EN 13964:2006 ( ) Zavěšené podhledy. Požadavky a metody zkoušení. V hygienickém zázemí dívek, chlapců a učitelů bude proveden zavěšený kazetový podhled bez požadavku na požární odolnost. Navržena je viditelná systémová nosná konstrukce (systém C) s vloženými stropními deskami z minerální vlny, např. desky THERMATEX, povrchový dezén STAR. Desky o rozměru 600x600x15 mm jsou opatřeny finální povrchovou úpravou nástřikem, barva bílá. Povrch desek hladký, odolnost proti vlhkosti do 95% r.v.v.. Světlá výška po zavěšený podhled je 2800 mm. Podrobně viz výkres Podhledy, vybavení. Úpravy povrchů vnitřní- omítky - Pro omítky platí ČSN EN :2006 ( ) Navrhování, příprava a provádění vnějších a vnitřních omítek Část 2: Příprava návrhu a základní postupy pro vnitřní omítky. Stěny nové revizní šachty budou opatřeny omítkou cementovou. Povrch stávajících příček bude v místě osekaných keramických obkladů vyrovnán vápennou omítkou hladkou. Nová omítka bude pokud možno plynule napojena na stávající vápennou omítku. Stávající vápenná omítka stěn nad obklady a omítka stěn v šatnách bude zbavena staré malby, resp. omyvatelného nátěru, drážky pro el. rozvody budou začištěny, povrch omítky ošetřen penetračním nátěrem a celoplošně přestěrkován stěrkovou hmotou v tl. 1-2 mm. Dozdívky a povrch nových pórobetonových příček bude nad obklady omítnut dvouvrstvou štukovou omítkou. Plochy, které budou obloženy keramickým obkladem, není nutno omítat obklad bude nalepen přímo na pórobeton, resp. na hydroizolační stěrkový nátěr. Veškeré drážky ve stěnách a prostupy stěnami (stropy) pro el. rozvody, potrubí VZT a ZTI budou zednicky zapraveny. Úpravy povrchů vnější Spočívají v zapravení prostupu pro potrubí VZT, které je vyvedeno přes obvodovou stěnu a kontaktní zateplovací plášť na fasádu. Keramické obklady - Keramické obklady budou prováděny v souladu s ČSN Obecná pravidla pro navrhování a provádění keramických obkladů. Podrobnosti k navrženým keramickým obkladům jsou uvedeny v příloze Výpis prvků PSV, skladba podlah. Součástí obkladů budou plastové rohové a ukončující lišty. Ve sprchách nutno obklady spárovat spárovací hmotou se sníženou nasákavostí. Keramickým obkladem bude obložena také horní plocha předstěn výšky 1200 mm a příček výšky 2020 mm. Barevné řešení obkladů a kladečské schéma není součástí projektové dokumentace (znázorněn je pouze alternativní princip kladení obkladů). Kladečské výkresy budou součástí dodávky stavby, podle skutečně vyvzorkovaných a investorem odsouhlasených obkladů. Tzn. na základě definitivního určení obkladů budou dodavatelem stavby zpracovány kladečské výkresy (součástí rozpočtu je zpracování kladečských výkresů). Nátěry V šatnách a na chodbách bude proveden omyvatelný nátěr (barevný) do předepsané výše. 8

9 Ocelová konstrukce, která podchycuje stropní konstrukci nad technickou chodbou bude opatřena 1x základním a 2x krycím nátěrem. Ocelové lisované zárubně budou opatřeny 2x krycím nátěrem. Barevný odstín bude upřesněn během stavby po dohodě s investorem. Nátěr otopných těles viz oddíl Úprava vytápění. Malby V celém objektu a v bývalé strojovně VZT bude provedena nová výmalba stěn a stropů, včetně stropů v místnostech, kde je navržen kazetový podhled. Je počítáno s penetrací povrchu a vrchní malbou ve dvou vrstvách. Barva bílá, otěruvzdorná Úprava vytápění Veškerá otopná tělesa v dotčených prostorech budou demontována a po provedení úprav zpětně osazena. Před zahájením prací dojde k vypuštění otopné soustavy. V rámci stavebních úprav bude provedeno přemístění otopného tělesa z místnosti E115 (stávající stav) do místnosti E117 (nový stav). Otopné těleso bude přemístěno včetně stávajícího termostatického ventilu s hlavicí a připojovacího šroubení. Těleso bude napojeno ocelovým závitovým bezešvým potrubím DN15. Nové připojovací potrubí bude vedeno povrchově bez potrubní tepelné izolace. Veškerá otopná tělesa budou opatřena nátěrem (1x základ, 2x ). Po provedení prací bude provedena tlaková a topná zkouška. V umývárnách (místnosti č.e105, E109) bude instalován elektrický infrazářič 1500W na ruční spínání s doběhem, viz část PD Silnoproudá elektrotechnika. Ve strojovně VZT (objekt SO 02-4D) bude připojovací potrubí ke stávající centrální větrací vzduchotechnické jednotce odpojeno a zaslepeno. Zdravotně technické instalace Podrobně viz část PD Zdravotně technické instalace. Stavební část řeší vybourání prostupů pro rozvody ZTI a jejich zednické zapravení. Provedena bude nová revizní šachta, jejíž pozice bude upřesněna po odkopání stávajícího ležatého potrubí. Stávající prostupy přes stropní konstrukci po vybouraném stoupacím potrubí budou zabetonovány a zednicky zapraveny, bude doplněna tepelná izolace střešního pláště (polystyren EPS 150) a povlaková krytina - pás z SBS modifikovaného asfaltu tl. 4,0 mm s posypem. Odvětrání stoupacího odpadního potrubí vyvedené nad úroveň střešního pláště bude utěsněno a potrubí bude opatřeno manžetou z asfaltového pásu. Vaničky na mytí nohou osazené v umývárnách budou podezděny. Silnoproudá elektrotechnika Podrobně viz část PD Silnoproudá elektrotechnika. Při osazení el. infrazářičů v umývárnách nutno respektovat bezpečné vzdálenosti dané ČSN (061008) Požární bezpečnost tepelných zařízení. Vzduchotechnika Podrobně viz část PD Vzduchotechnika. Stavební část řeší zazdívku stávajících prostupů po demontovaném vzduchotechnickém potrubí a vybourání prostupů pro nové potrubí, včetně jejich zednického zapravení. e) Tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů Vzhledem k charakteru stavby není nutno řešit. f) Způsob založení objektu Není řešeno. Jedná se o stávající objekt. 9

10 g) Vliv objektu a jeho užívání na životní prostředí a řešení případných negativních účinků Stavba nemá negativní vliv na životní prostředí. h) Dopravní řešení Objekt je napojen na dopravní infrastrukturu. V rámci stavby nebude toto napojení měněno. i) Ochrana objektu před škodlivými vlivy vnějšího prostředí, protiradonová opatření Například radon, agresivní spodní vody, seismicita, poddolování, ochranná a bezpečnostní pásma. Stavbu není nutno řešit z výše uvedených hledisek. j) Dodržení obecných požadavků na výstavbu Dokumentace je zpracována ve smyslu vyhlášky č. 268/2009, Sb. o technických požadavcích na stavby, se změnou 20/2012 Sb. Závěr, poznámky Veškeré případné změny projektu musí být předem projednány a odsouhlaseny projektantem a technickým dozorem investora. Všechny stavební práce musí být provedeny v souladu s požadavky příslušných norem pro navrhování a provádění staveb uvedených v Seznamu českých norem a ve Věstníku Úřadu pro technickou normalizaci, popř. v kvalitě vyšší. Dále je nutno řídit se pokyny, požadavky a technickými předpisy a podnikovými normami výrobců a dodavatelů jednotlivých materiálů, výrobků a stavebních systémů. Práce mohou být prováděny pouze kvalifikovanými pracovníky a firmami, které se mohou prokázat příslušnou kvalifikací. Všechny použité materiály a výrobky musí mít platný certifikát ve smyslu zákona 183/2006 Sb. a zákonů souvisejících. Pro zajištění bezpečnosti práce a technologických zařízení je třeba v průběhu výstavby i vlastního provozování dodržovat základní požadavky dle zákona č. 361/2007 Sb., zákona č. 309/2006 Sb. a vyhlášky č. 591/2006. Tyto zákony a vyhlášky obsahují požadavky i související předpisy a normy vztahující se k zajištění bezpečnosti a ochrany zdraví při práci. 10
