Uživatelský manuál. Intellex Verze 4.3. Výrobní číslo A0

Transkript

1 Uživatelský manuál Intellex Verze 4.3 Výrobní číslo A0

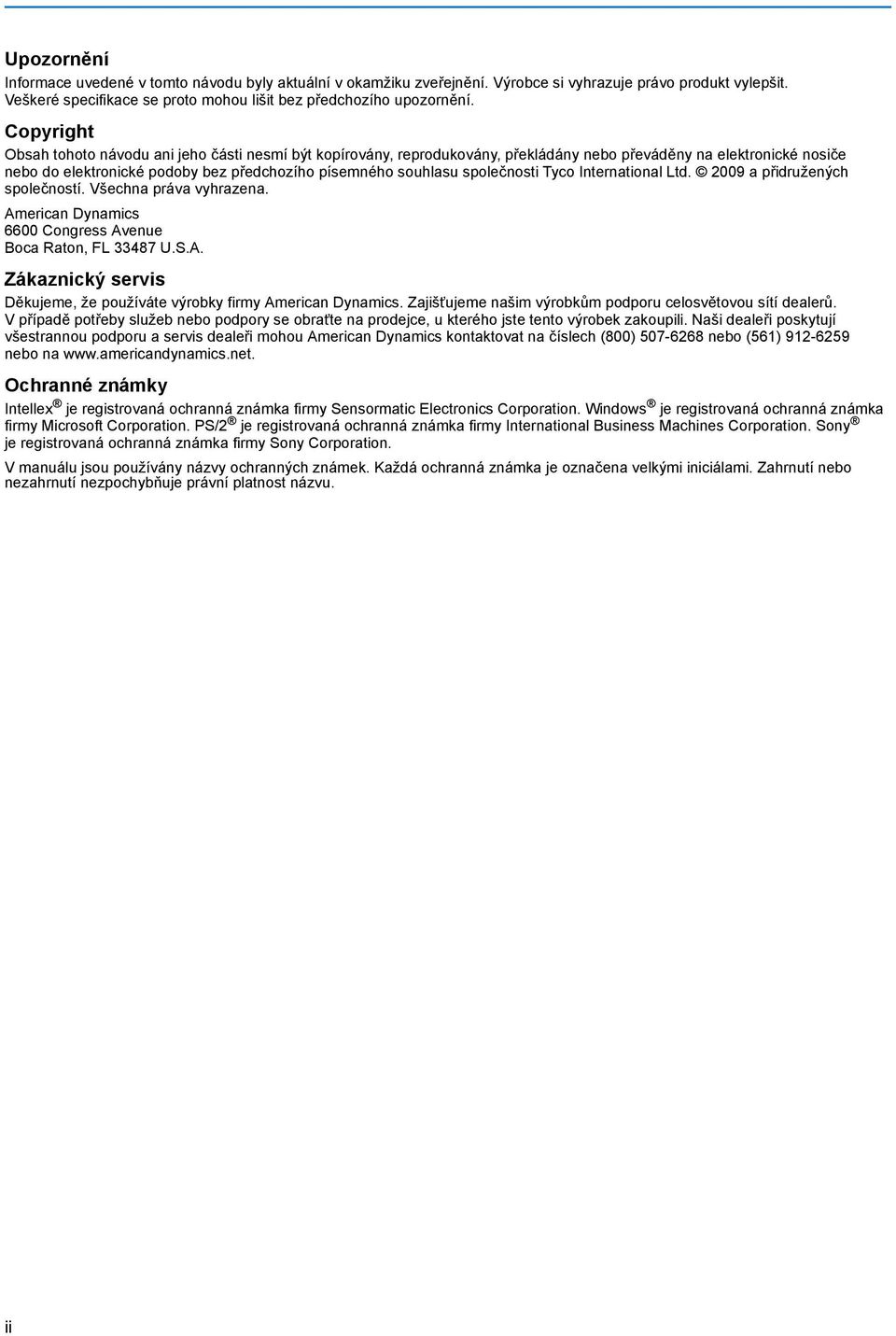

2 Upozornění Informace uvedené v tomto návodu byly aktuální v okamžiku zveřejnění. Výrobce si vyhrazuje právo produkt vylepšit. Veškeré specifikace se proto mohou lišit bez předchozího upozornění. Copyright Obsah tohoto návodu ani jeho části nesmí být kopírovány, reprodukovány, překládány nebo převáděny na elektronické nosiče nebo do elektronické podoby bez předchozího písemného souhlasu společnosti Tyco International Ltd a přidružených společností. Všechna práva vyhrazena. American Dynamics 6600 Congress Avenue Boca Raton, FL U.S.A. Zákaznický servis Děkujeme, že používáte výrobky firmy American Dynamics. Zajišťujeme našim výrobkům podporu celosvětovou sítí dealerů. Vpřípadě potřeby služeb nebo podpory se obraťte na prodejce, u kterého jste tento výrobek zakoupili. Naši dealeři poskytují všestrannou podporu a servis dealeři mohou American Dynamics kontaktovat na číslech (800) nebo (561) nebo na Ochranné známky Intellex je registrovaná ochranná známka firmy Sensormatic Electronics Corporation. Windows je registrovaná ochranná známka firmy Microsoft Corporation. PS/2 je registrovaná ochranná známka firmy International Business Machines Corporation. Sony je registrovaná ochranná známka firmy Sony Corporation. V manuálu jsou používány názvy ochranných známek. Každá ochranná známka je označena velkými iniciálami. Zahrnutí nebo nezahrnutí nezpochybňuje právní platnost názvu. ii

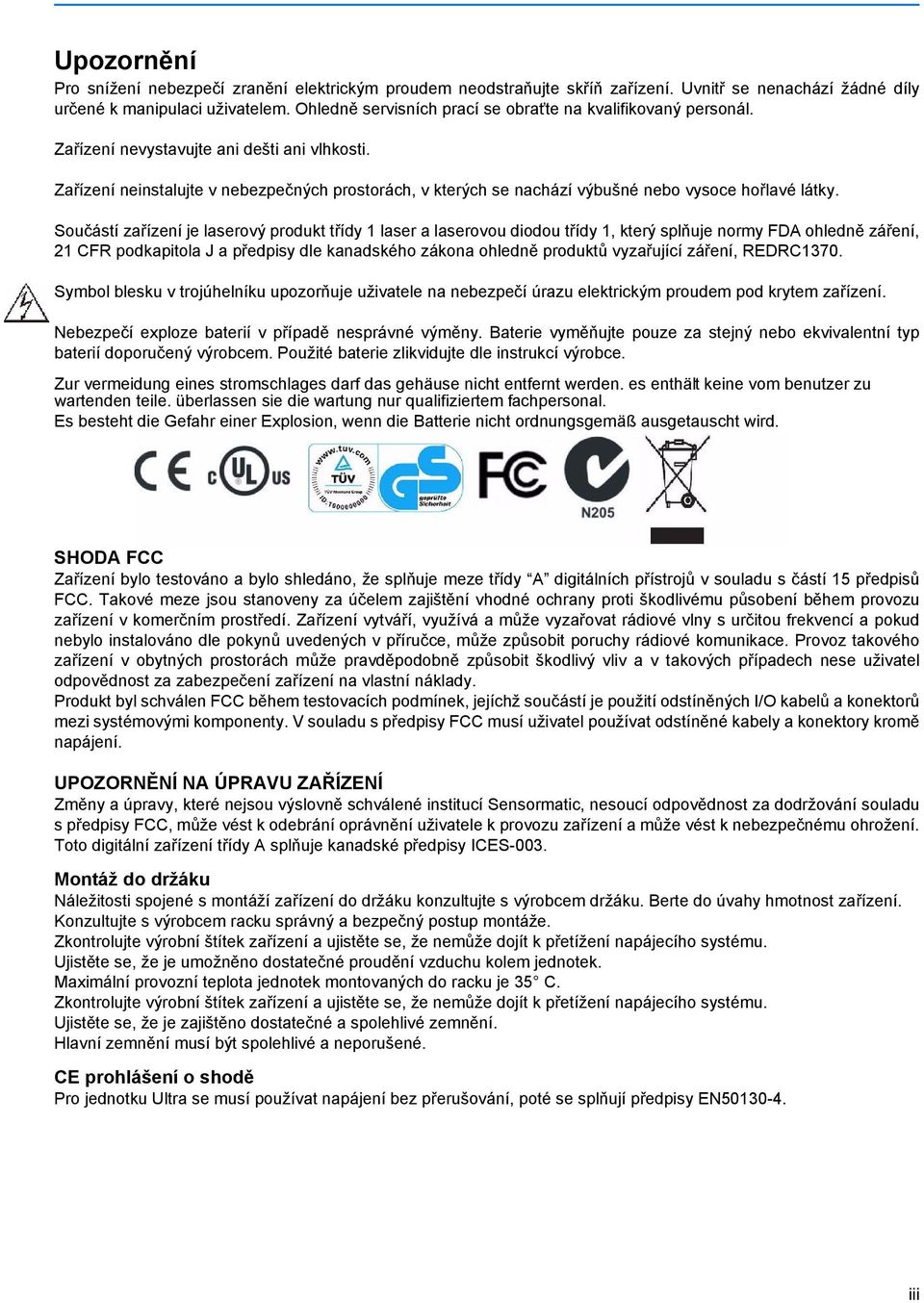

3 Upozornění Pro snížení nebezpečí zranění elektrickým proudem neodstraňujte skříň zařízení. Uvnitř se nenachází žádné díly určené k manipulaci uživatelem. Ohledně servisních prací se obraťte na kvalifikovaný personál. Zařízení nevystavujte ani dešti ani vlhkosti. Zařízení neinstalujte v nebezpečných prostorách, v kterých se nachází výbušné nebo vysoce hořlavé látky. Součástí zařízení je laserový produkt třídy 1 laser a laserovou diodou třídy 1, který splňuje normy FDA ohledně záření, 21 CFR podkapitola J a předpisy dle kanadského zákona ohledně produktů vyzařující záření, REDRC1370. Symbol blesku v trojúhelníku upozorňuje uživatele na nebezpečí úrazu elektrickým proudem pod krytem zařízení. Nebezpečí exploze baterií v případě nesprávné výměny. Baterie vyměňujte pouze za stejný nebo ekvivalentní typ baterií doporučený výrobcem. Použité baterie zlikvidujte dle instrukcí výrobce. Zur vermeidung eines stromschlages darf das gehäuse nicht entfernt werden. es enthält keine vom benutzer zu wartenden teile. überlassen sie die wartung nur qualifiziertem fachpersonal. Es besteht die Gefahr einer Explosion, wenn die Batterie nicht ordnungsgemäß ausgetauscht wird. SHODA FCC Zařízení bylo testováno a bylo shledáno, že splňuje meze třídy A digitálních přístrojů v souladu s částí 15 předpisů FCC. Takové meze jsou stanoveny za účelem zajištění vhodné ochrany proti škodlivému působení během provozu zařízení v komerčním prostředí. Zařízení vytváří, využívá a může vyzařovat rádiové vlny s určitou frekvencí a pokud nebylo instalováno dle pokynů uvedených v příručce, může způsobit poruchy rádiové komunikace. Provoz takového zařízení v obytných prostorách může pravděpodobně způsobit škodlivý vliv a v takových případech nese uživatel odpovědnost za zabezpečení zařízení na vlastní náklady. Produkt byl schválen FCC během testovacích podmínek, jejíchž součástí je použití odstíněných I/O kabelů a konektorů mezi systémovými komponenty. V souladu s předpisy FCC musí uživatel používat odstíněné kabely a konektory kromě napájení. UPOZORNĚNÍ NA ÚPRAVU ZAŘÍZENÍ Změny a úpravy, které nejsou výslovně schválené institucí Sensormatic, nesoucí odpovědnost za dodržování souladu s předpisy FCC, může vést k odebrání oprávnění uživatele k provozu zařízení a může vést k nebezpečnému ohrožení. Toto digitální zařízení třídy A splňuje kanadské předpisy ICES-003. Montáž do držáku Náležitosti spojené s montáží zařízení do držáku konzultujte s výrobcem držáku. Berte do úvahy hmotnost zařízení. Konzultujte s výrobcem racku správný a bezpečný postup montáže. Zkontrolujte výrobní štítek zařízení a ujistěte se, že nemůže dojít k přetížení napájecího systému. Ujistěte se, že je umožněno dostatečné proudění vzduchu kolem jednotek. Maximální provozní teplota jednotek montovaných do racku je 35 C. Zkontrolujte výrobní štítek zařízení a ujistěte se, že nemůže dojít k přetížení napájecího systému. Ujistěte se, že je zajištěno dostatečné a spolehlivé zemnění. Hlavní zemnění musí být spolehlivé a neporušené. CE prohlášení o shodě Pro jednotku Ultra se musí používat napájení bez přerušování, poté se splňují předpisy EN iii

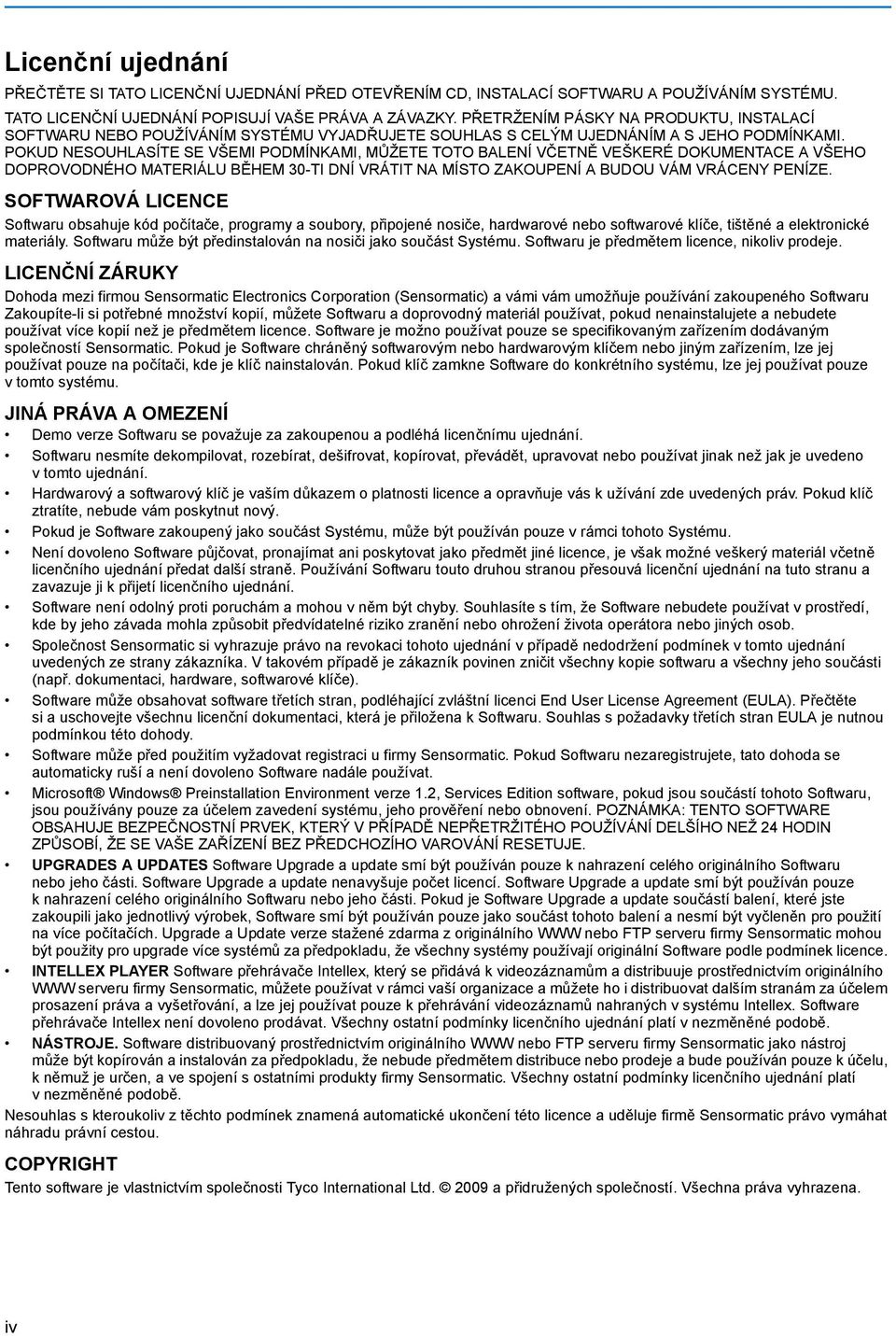

4 Licenční ujednání PŘEČTĚTE SI TATO LICENČNÍ UJEDNÁNÍ PŘED OTEVŘENÍM CD, INSTALACÍ SOFTWARU A POUŽÍVÁNÍM SYSTÉMU. TATO LICENČNÍ UJEDNÁNÍ POPISUJÍ VAŠE PRÁVA A ZÁVAZKY. PŘETRŽENÍM PÁSKY NA PRODUKTU, INSTALACÍ SOFTWARU NEBO POUŽÍVÁNÍM SYSTÉMU VYJADŘUJETE SOUHLAS S CELÝM UJEDNÁNÍM A S JEHO PODMÍNKAMI. POKUD NESOUHLASÍTE SE VŠEMI PODMÍNKAMI, MŮŽETE TOTO BALENÍ VČETNĚ VEŠKERÉ DOKUMENTACE A VŠEHO DOPROVODNÉHO MATERIÁLU BĚHEM 30-TI DNÍ VRÁTIT NA MÍSTO ZAKOUPENÍ A BUDOU VÁM VRÁCENY PENÍZE. SOFTWAROVÁ LICENCE Softwaru obsahuje kód počítače, programy a soubory, připojené nosiče, hardwarové nebo softwarové klíče, tištěné a elektronické materiály. Softwaru může být předinstalován na nosiči jako součást Systému. Softwaru je předmětem licence, nikoliv prodeje. LICENČNÍ ZÁRUKY Dohoda mezi firmou Sensormatic Electronics Corporation (Sensormatic) a vámi vám umožňuje používání zakoupeného Softwaru Zakoupíte-li si potřebné množství kopií, můžete Softwaru a doprovodný materiál používat, pokud nenainstalujete a nebudete používat více kopií než je předmětem licence. Software je možno používat pouze se specifikovaným zařízením dodávaným společností Sensormatic. Pokud je Software chráněný softwarovým nebo hardwarovým klíčem nebo jiným zařízením, lze jej používat pouze na počítači, kde je klíč nainstalován. Pokud klíč zamkne Software do konkrétního systému, lze jej používat pouze v tomto systému. JINÁ PRÁVA A OMEZENÍ Demo verze Softwaru se považuje za zakoupenou a podléhá licenčnímu ujednání. Softwaru nesmíte dekompilovat, rozebírat, dešifrovat, kopírovat, převádět, upravovat nebo používat jinak než jak je uvedeno v tomto ujednání. Hardwarový a softwarový klíč je vaším důkazem o platnosti licence a opravňuje vás k užívání zde uvedených práv. Pokud klíč ztratíte, nebude vám poskytnut nový. Pokud je Software zakoupený jako součást Systému, může být používán pouze v rámci tohoto Systému. Není dovoleno Software půjčovat, pronajímat ani poskytovat jako předmět jiné licence, je však možné veškerý materiál včetně licenčního ujednání předat další straně. Používání Softwaru touto druhou stranou přesouvá licenční ujednání na tuto stranu a zavazuje ji k přijetí licenčního ujednání. Software není odolný proti poruchám a mohou v něm být chyby. Souhlasíte s tím, že Software nebudete používat v prostředí, kde by jeho závada mohla způsobit předvídatelné riziko zranění nebo ohrožení života operátora nebo jiných osob. Společnost Sensormatic si vyhrazuje právo na revokaci tohoto ujednání v případě nedodržení podmínek v tomto ujednání uvedených ze strany zákazníka. V takovém případě je zákazník povinen zničit všechny kopie softwaru a všechny jeho součásti (např. dokumentaci, hardware, softwarové klíče). Software může obsahovat software třetích stran, podléhající zvláštní licenci End User License Agreement (EULA). Přečtěte si a uschovejte všechnu licenční dokumentaci, která je přiložena k Softwaru. Souhlas s požadavky třetích stran EULA je nutnou podmínkou této dohody. Software může před použitím vyžadovat registraci u firmy Sensormatic. Pokud Softwaru nezaregistrujete, tato dohoda se automaticky ruší a není dovoleno Software nadále používat. Microsoft Windows Preinstallation Environment verze 1.2, Services Edition software, pokud jsou součástí tohoto Softwaru, jsou používány pouze za účelem zavedení systému, jeho prověření nebo obnovení. POZNÁMKA: TENTO SOFTWARE OBSAHUJE BEZPEČNOSTNÍ PRVEK, KTERÝ V PŘÍPADĚ NEPŘETRŽITÉHO POUŽÍVÁNÍ DELŠÍHO NEŽ 24 HODIN ZPŮSOBÍ, ŽE SE VAŠE ZAŘÍZENÍ BEZ PŘEDCHOZÍHO VAROVÁNÍ RESETUJE. UPGRADES A UPDATES Software Upgrade a update smí být používán pouze k nahrazení celého originálního Softwaru nebo jeho části. Software Upgrade a update nenavyšuje počet licencí. Software Upgrade a update smí být používán pouze k nahrazení celého originálního Softwaru nebo jeho části. Pokud je Software Upgrade a update součástí balení, které jste zakoupili jako jednotlivý výrobek, Software smí být používán pouze jako součást tohoto balení a nesmí být vyčleněn pro použití na více počítačích. Upgrade a Update verze stažené zdarma z originálního WWW nebo FTP serveru firmy Sensormatic mohou být použity pro upgrade více systémů za předpokladu, že všechny systémy používají originální Software podle podmínek licence. INTELLEX PLAYER Software přehrávače Intellex, který se přidává k videozáznamům a distribuuje prostřednictvím originálního WWW serveru firmy Sensormatic, můžete používat v rámci vaší organizace a můžete ho i distribuovat dalším stranám za účelem prosazení práva a vyšetřování, a lze jej používat pouze k přehrávání videozáznamů nahraných v systému Intellex. Software přehrávače Intellex není dovoleno prodávat. Všechny ostatní podmínky licenčního ujednání platí v nezměněné podobě. NÁSTROJE. Software distribuovaný prostřednictvím originálního WWW nebo FTP serveru firmy Sensormatic jako nástroj může být kopírován a instalován za předpokladu, že nebude předmětem distribuce nebo prodeje a bude používán pouze k účelu, k němuž je určen, a ve spojení s ostatními produkty firmy Sensormatic. Všechny ostatní podmínky licenčního ujednání platí vnezměněné podobě. Nesouhlas s kteroukoliv z těchto podmínek znamená automatické ukončení této licence a uděluje firmě Sensormatic právo vymáhat náhradu právní cestou. COPYRIGHT Tento software je vlastnictvím společnosti Tyco International Ltd a přidružených společností. Všechna práva vyhrazena. iv

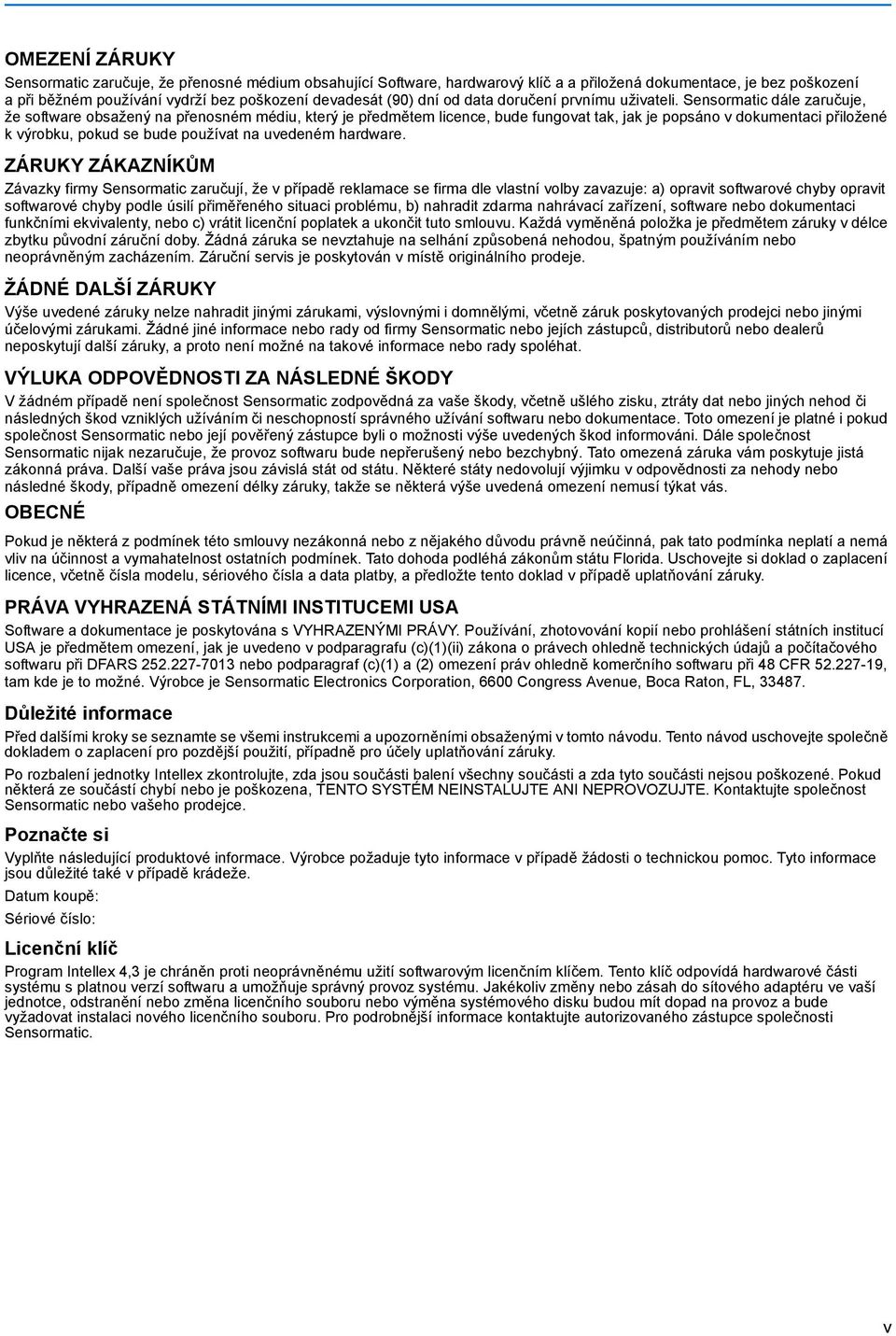

5 OMEZENÍ ZÁRUKY Sensormatic zaručuje, že přenosné médium obsahující Software, hardwarový klíč a a přiložená dokumentace, je bez poškození apři běžném používání vydrží bez poškození devadesát (90) dní od data doručení prvnímu uživateli. Sensormatic dále zaručuje, že software obsažený na přenosném médiu, který je předmětem licence, bude fungovat tak, jak je popsáno v dokumentaci přiložené k výrobku, pokud se bude používat na uvedeném hardware. ZÁRUKY ZÁKAZNÍKŮM Závazky firmy Sensormatic zaručují, že v případě reklamace se firma dle vlastní volby zavazuje: a) opravit softwarové chyby opravit softwarové chyby podle úsilí přiměřeného situaci problému, b) nahradit zdarma nahrávací zařízení, software nebo dokumentaci funkčními ekvivalenty, nebo c) vrátit licenční poplatek a ukončit tuto smlouvu. Každá vyměněná položka je předmětem záruky v délce zbytku původní záruční doby. Žádná záruka se nevztahuje na selhání způsobená nehodou, špatným používáním nebo neoprávněným zacházením. Záruční servis je poskytován v místě originálního prodeje. ŽÁDNÉ DALŠÍ ZÁRUKY Výše uvedené záruky nelze nahradit jinými zárukami, výslovnými i domnělými, včetně záruk poskytovaných prodejci nebo jinými účelovými zárukami. Žádné jiné informace nebo rady od firmy Sensormatic nebo jejích zástupců, distributorů nebo dealerů neposkytují další záruky, a proto není možné na takové informace nebo rady spoléhat. VÝLUKA ODPOVĚDNOSTI ZA NÁSLEDNÉ ŠKODY V žádném případě není společnost Sensormatic zodpovědná za vaše škody, včetně ušlého zisku, ztráty dat nebo jiných nehod či následných škod vzniklých užíváním či neschopností správného užívání softwaru nebo dokumentace. Toto omezení je platné i pokud společnost Sensormatic nebo její pověřený zástupce byli o možnosti výše uvedených škod informováni. Dále společnost Sensormatic nijak nezaručuje, že provoz softwaru bude nepřerušený nebo bezchybný. Tato omezená záruka vám poskytuje jistá zákonná práva. Další vaše práva jsou závislá stát od státu. Některé státy nedovolují výjimku v odpovědnosti za nehody nebo následné škody, případně omezení délky záruky, takže se některá výše uvedená omezení nemusí týkat vás. OBECNÉ Pokud je některá z podmínek této smlouvy nezákonná nebo z nějakého důvodu právně neúčinná, pak tato podmínka neplatí a nemá vliv na účinnost a vymahatelnost ostatních podmínek. Tato dohoda podléhá zákonům státu Florida. Uschovejte si doklad o zaplacení licence, včetně čísla modelu, sériového čísla a data platby, a předložte tento doklad v případě uplatňování záruky. PRÁVA VYHRAZENÁ STÁTNÍMI INSTITUCEMI USA Software a dokumentace je poskytována s VYHRAZENÝMI PRÁVY. Používání, zhotovování kopií nebo prohlášení státních institucí USA je předmětem omezení, jak je uvedeno v podparagrafu (c)(1)(ii) zákona o právech ohledně technických údajů a počítačového softwaru při DFARS nebo podparagraf (c)(1) a (2) omezení práv ohledně komerčního softwaru při 48 CFR , tam kde je to možné. Výrobce je Sensormatic Electronics Corporation, 6600 Congress Avenue, Boca Raton, FL, Důležité informace Před dalšími kroky se seznamte se všemi instrukcemi a upozorněními obsaženými v tomto návodu. Tento návod uschovejte společně dokladem o zaplacení pro pozdější použití, případně pro účely uplatňování záruky. Po rozbalení jednotky Intellex zkontrolujte, zda jsou součásti balení všechny součásti a zda tyto součásti nejsou poškozené. Pokud některá ze součástí chybí nebo je poškozena, TENTO SYSTÉM NEINSTALUJTE ANI NEPROVOZUJTE. Kontaktujte společnost Sensormatic nebo vašeho prodejce. Poznačte si Vyplňte následující produktové informace. Výrobce požaduje tyto informace v případě žádosti o technickou pomoc. Tyto informace jsou důležité také v případě krádeže. Datum koupě: Sériové číslo: Licenční klíč Program Intellex 4,3 je chráněn proti neoprávněnému užití softwarovým licenčním klíčem. Tento klíč odpovídá hardwarové části systému s platnou verzí softwaru a umožňuje správný provoz systému. Jakékoliv změny nebo zásah do sítového adaptéru ve vaší jednotce, odstranění nebo změna licenčního souboru nebo výměna systémového disku budou mít dopad na provoz a bude vyžadovat instalaci nového licenčního souboru. Pro podrobnější informace kontaktujte autorizovaného zástupce společnosti Sensormatic. v

6 vi

7 Obsah Systém Intellex Digitální video Základní vlastnosti Volitelné vlastnosti Základní vlastnosti Předtím než začnete Zadání hesla Hlavní obrazovka Širokoúhlé zobrazení Volba širokoúhlého rozlišení Ovládací prvky Změna živého zobrazení Přiblížení Nastavit ovládací prvky Nastavení rychlosti snímkování kamery Zvýšení rozlišení zobrazení Možnosti příslušenství Stav kamery Vyhledání záznamu Zobrazení živého videa Spustit Sekvenční zobrazení kamer Ukončení sekvenčního režimu Ovládání otočné kamery Rychlé ovládání kamery Ovládání pohybu pomocí myši Přiblížení pomocí kolečka myši Ovládání funkce Trasa a Prepozice Volba Trasy Definování Trasy Volba Prepozice Definování Prepozice Nastavení otočné kamery

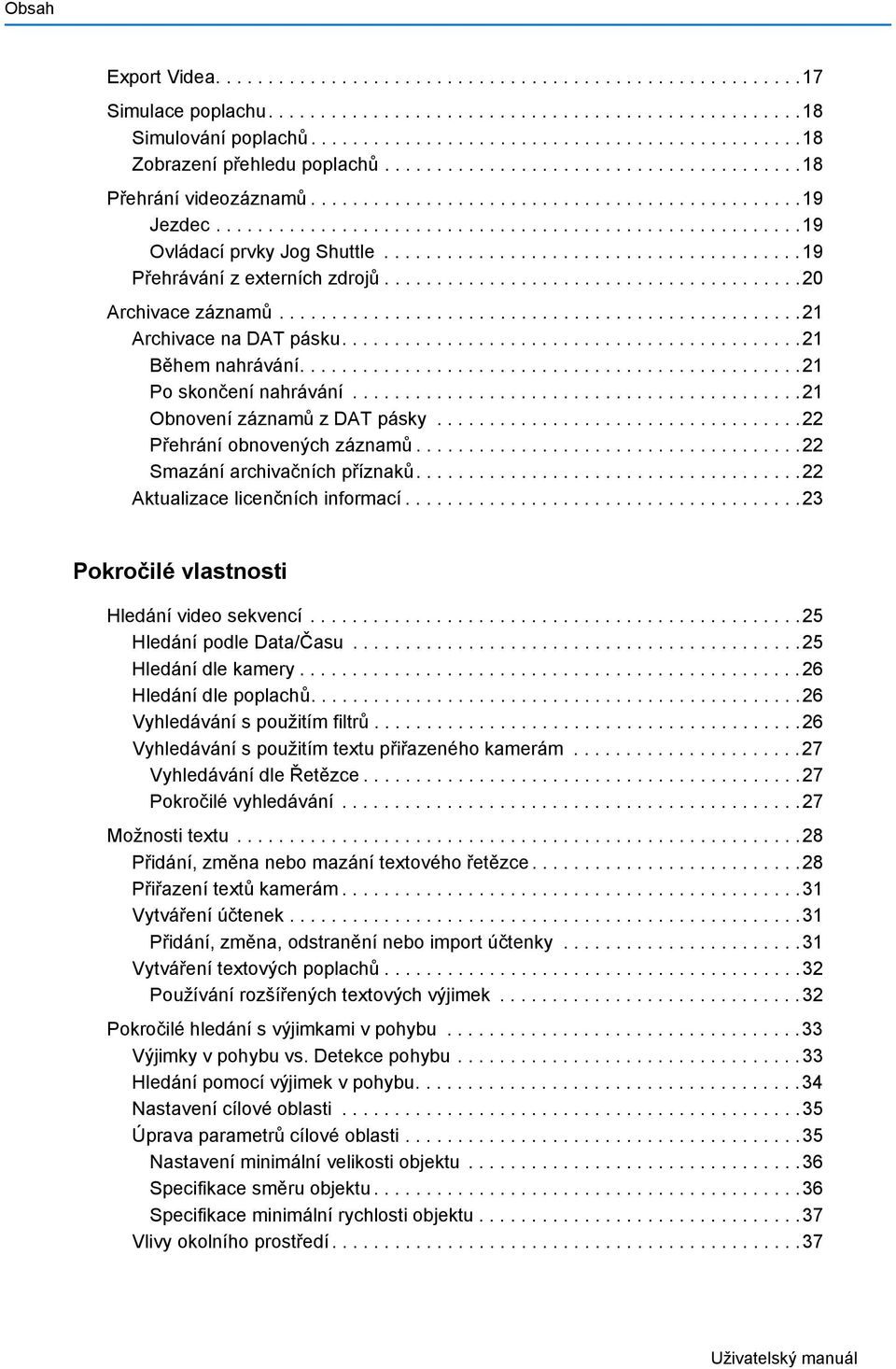

8 Obsah Export Videa Simulace poplachu Simulování poplachů Zobrazení přehledu poplachů Přehrání videozáznamů Jezdec Ovládací prvky Jog Shuttle Přehrávání z externích zdrojů Archivace záznamů Archivace na DAT pásku Během nahrávání Po skončení nahrávání Obnovení záznamů z DAT pásky Přehrání obnovených záznamů Smazání archivačních příznaků Aktualizace licenčních informací Pokročilé vlastnosti Hledání video sekvencí Hledání podle Data/Času Hledání dle kamery Hledání dle poplachů Vyhledávání s použitím filtrů Vyhledávání s použitím textu přiřazeného kamerám Vyhledávání dle Řetězce Pokročilé vyhledávání Možnosti textu Přidání, změna nebo mazání textového řetězce Přiřazení textů kamerám Vytváření účtenek Přidání, změna, odstranění nebo import účtenky Vytváření textových poplachů Používání rozšířených textových výjimek Pokročilé hledání s výjimkami v pohybu Výjimky v pohybu vs. Detekce pohybu Hledání pomocí výjimek v pohybu Nastavení cílové oblasti Úprava parametrů cílové oblasti Nastavení minimální velikosti objektu Specifikace směru objektu Specifikace minimální rychlosti objektu Vlivy okolního prostředí Uživatelský manuál

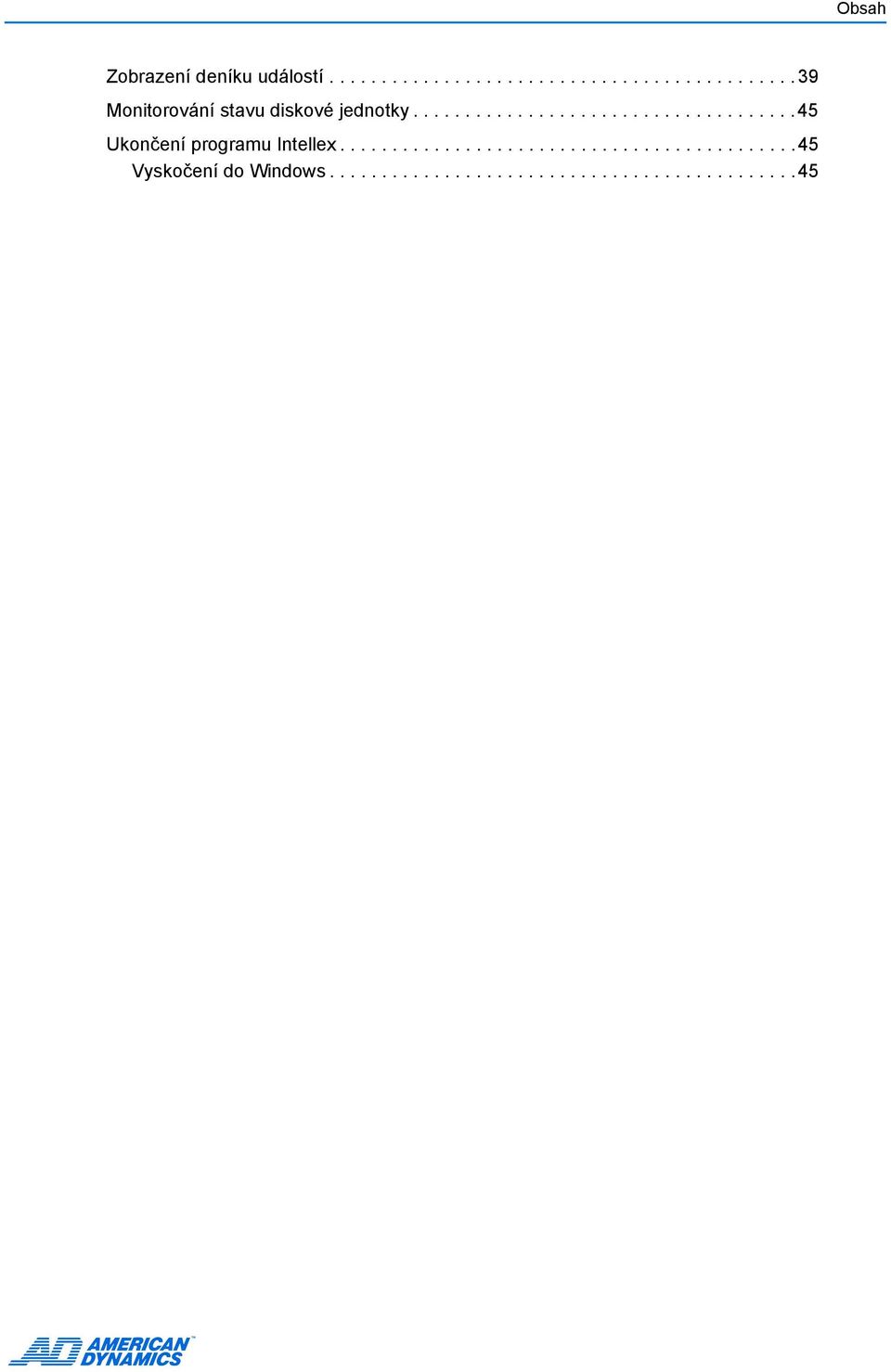

9 Obsah Zobrazení deníku událostí Monitorování stavu diskové jednotky Ukončení programu Intellex Vyskočení do Windows

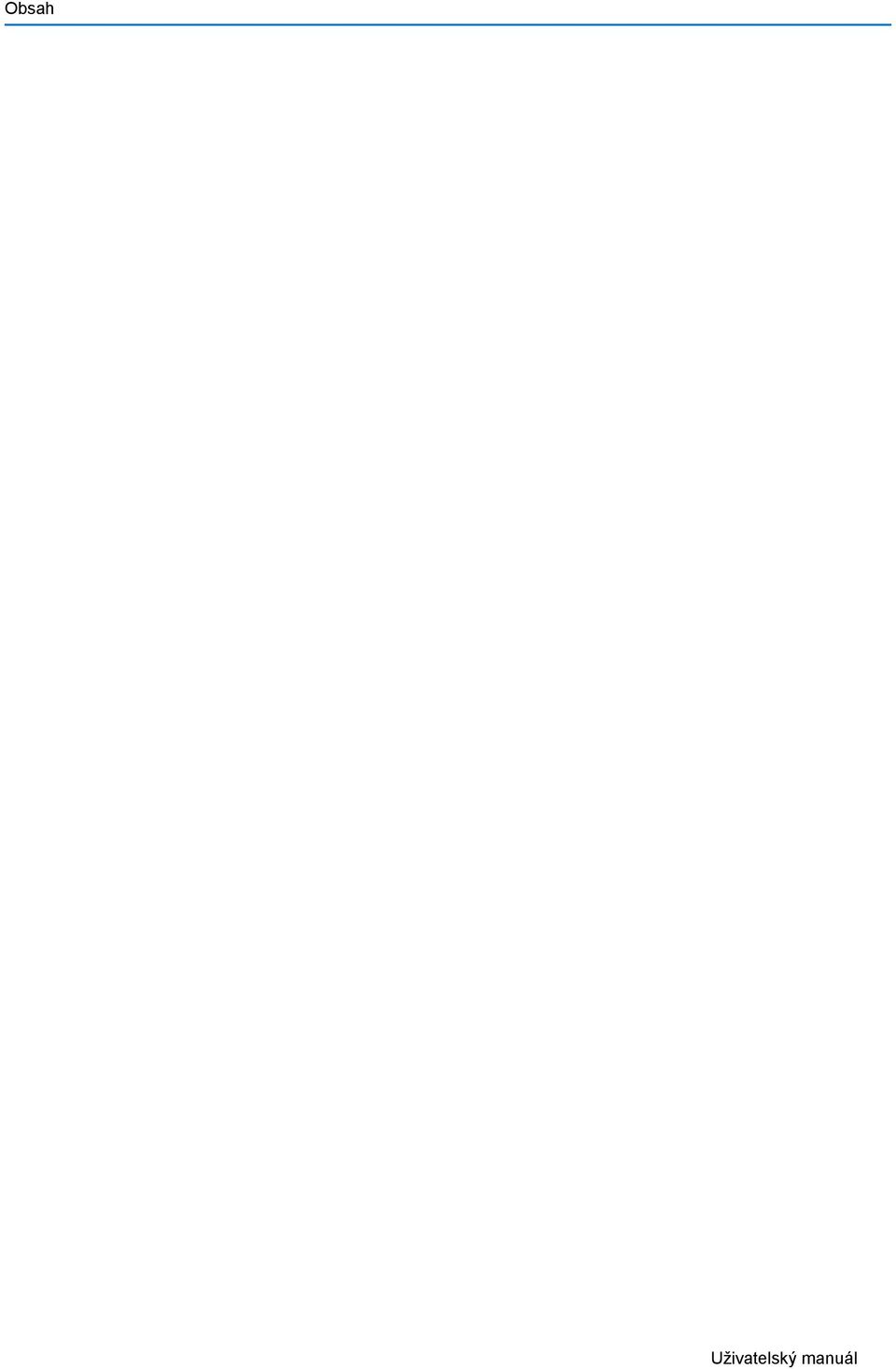

10 Obsah Uživatelský manuál

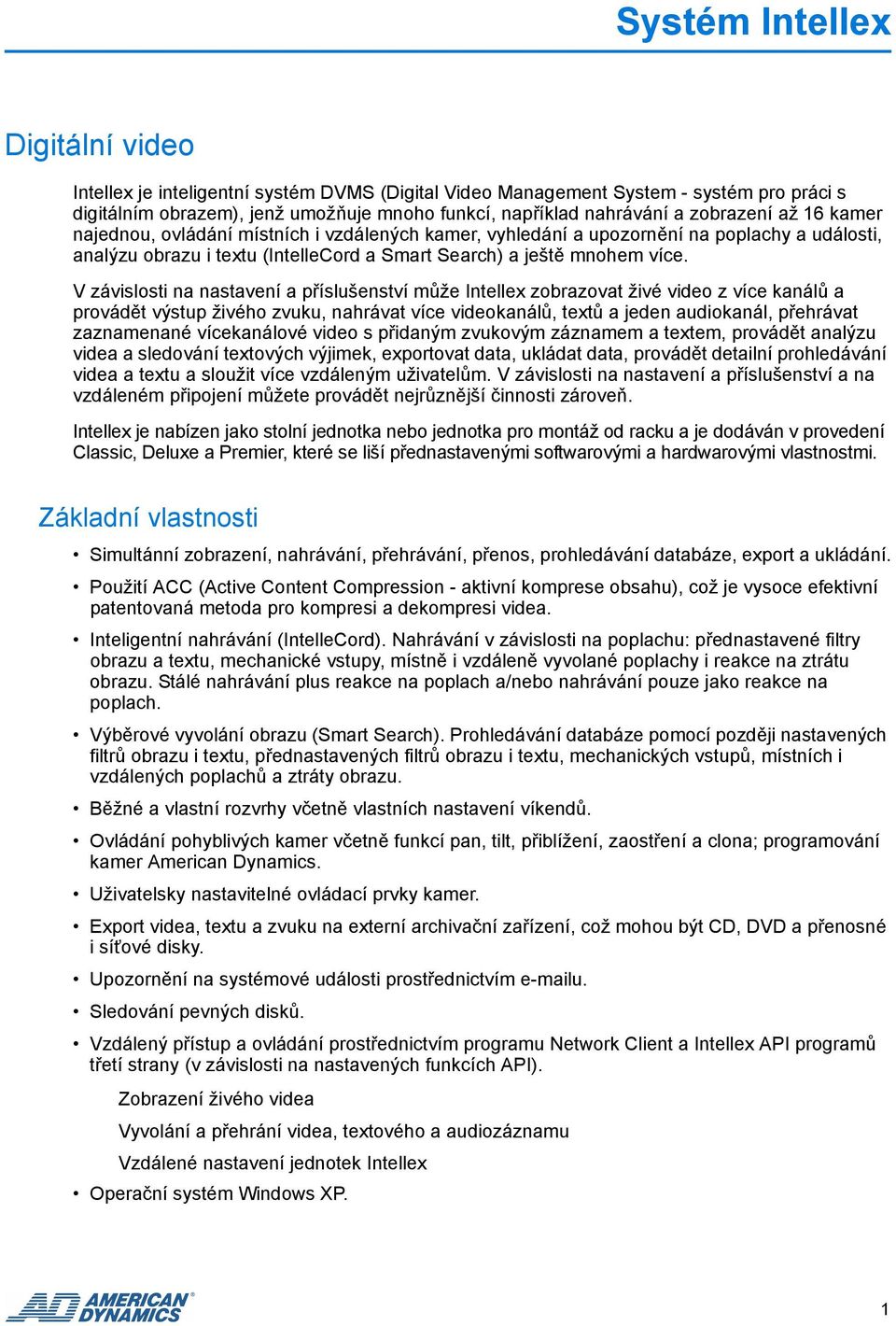

11 Systém Intellex Digitální video Intellex je inteligentní systém DVMS (Digital Video Management System - systém pro práci s digitálním obrazem), jenž umožňuje mnoho funkcí, například nahrávání a zobrazení až 16 kamer najednou, ovládání místních i vzdálených kamer, vyhledání a upozornění na poplachy a události, analýzu obrazu i textu (IntelleCord a Smart Search) a ještě mnohem více. V závislosti na nastavení a příslušenství může Intellex zobrazovat živé video z více kanálů a provádět výstup živého zvuku, nahrávat více videokanálů, textů a jeden audiokanál, přehrávat zaznamenané vícekanálové video s přidaným zvukovým záznamem a textem, provádět analýzu videa a sledování textových výjimek, exportovat data, ukládat data, provádět detailní prohledávání videa a textu a sloužit více vzdáleným uživatelům. V závislosti na nastavení a příslušenství a na vzdáleném připojení můžete provádět nejrůznější činnosti zároveň. Intellex je nabízen jako stolní jednotka nebo jednotka pro montáž od racku a je dodáván v provedení Classic, Deluxe a Premier, které se liší přednastavenými softwarovými a hardwarovými vlastnostmi. Základní vlastnosti Simultánní zobrazení, nahrávání, přehrávání, přenos, prohledávání databáze, export a ukládání. Použití ACC (Active Content Compression - aktivní komprese obsahu), což je vysoce efektivní patentovaná metoda pro kompresi a dekompresi videa. Inteligentní nahrávání (IntelleCord). Nahrávání v závislosti na poplachu: přednastavené filtry obrazu a textu, mechanické vstupy, místně i vzdáleně vyvolané poplachy i reakce na ztrátu obrazu. Stálé nahrávání plus reakce na poplach a/nebo nahrávání pouze jako reakce na poplach. Výběrové vyvolání obrazu (Smart Search). Prohledávání databáze pomocí později nastavených filtrů obrazu i textu, přednastavených filtrů obrazu i textu, mechanických vstupů, místních i vzdálených poplachů a ztráty obrazu. Běžné a vlastní rozvrhy včetně vlastních nastavení víkendů. Ovládání pohyblivých kamer včetně funkcí pan, tilt, přiblížení, zaostření a clona; programování kamer American Dynamics. Uživatelsky nastavitelné ovládací prvky kamer. Export videa, textu a zvuku na externí archivační zařízení, což mohou být CD, DVD a přenosné isíťové disky. Upozornění na systémové události prostřednictvím u. Sledování pevných disků. Vzdálený přístup a ovládání prostřednictvím programu Network Client a Intellex API programů třetí strany (v závislosti na nastavených funkcích API). Zobrazení živého videa Vyvolání a přehrání videa, textového a audiozáznamu Vzdálené nastavení jednotek Intellex Operační systém Windows XP. 1

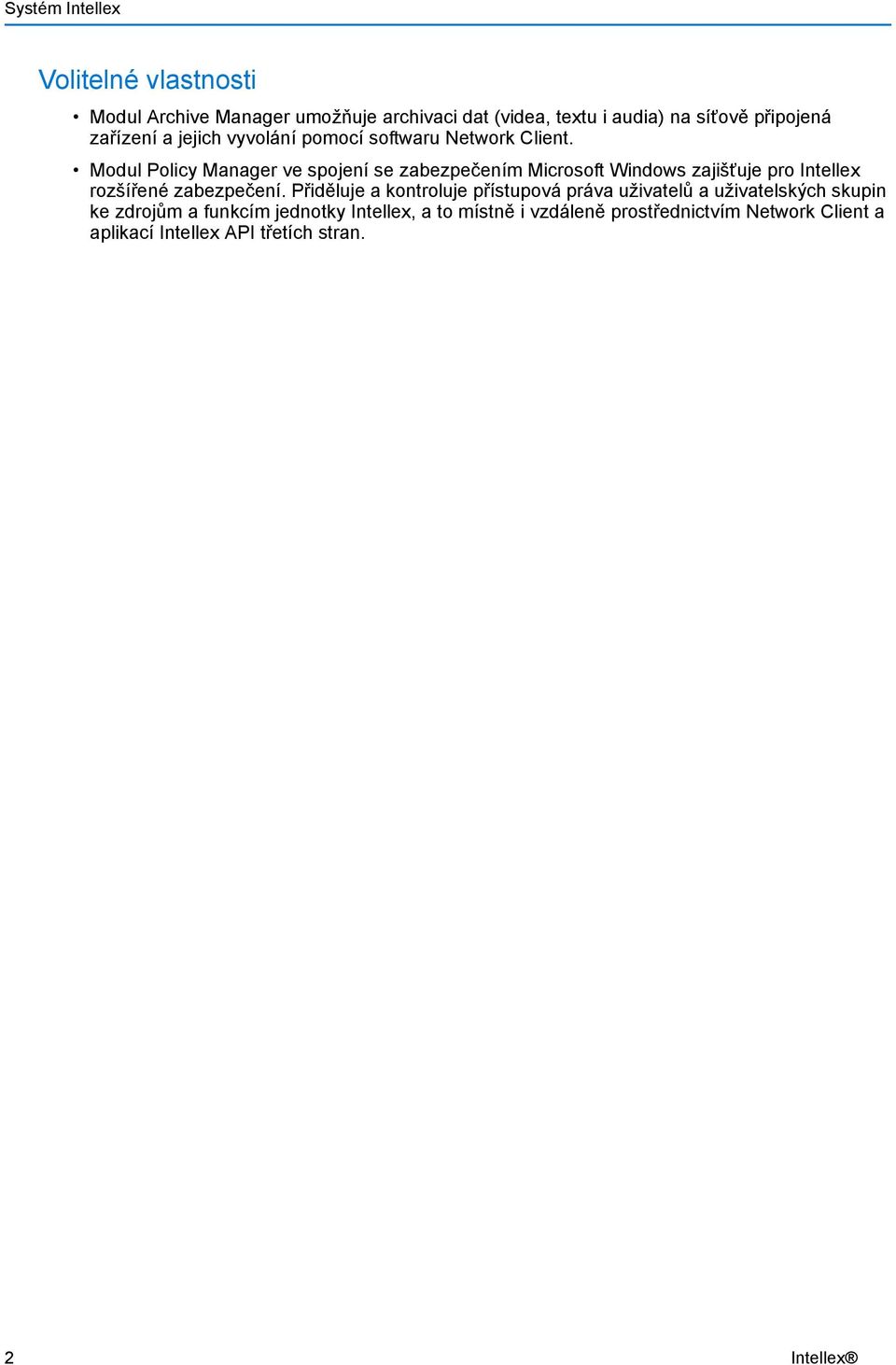

12 Systém Intellex Volitelné vlastnosti Modul Archive Manager umožňuje archivaci dat (videa, textu i audia) na síťově připojená zařízení a jejich vyvolání pomocí softwaru Network Client. Modul Policy Manager ve spojení se zabezpečením Microsoft Windows zajišťuje pro Intellex rozšířené zabezpečení. Přiděluje a kontroluje přístupová práva uživatelů a uživatelských skupin ke zdrojům a funkcím jednotky Intellex, a to místně i vzdáleně prostřednictvím Network Client a aplikací Intellex API třetích stran. 2 Intellex

13 Základní vlastnosti Předtím než začnete Informace o nastavení zabezpečení naleznete v průvodci nastavením a konfigurací systému Intellex. Oprávnění k přístupu, nastavování a úpravě vlastností systému může pořídit pouze administrátor systému. Zadání hesla 1 Pomocí myši vložte heslo PIN o maximální délce osmi znaků, které vám přidělil administrátor systému. Kliknutím na položku vymažete. 2 Klikněte na OK. Zobrazí se hlavní obrazovka. Hlavní obrazovka Zobrazuje video z kamer Na obrázku vidíte rozložení kamer 4 4 (celkem 16). Každé okno zobrazuje obraz jedné ze šestnácti kamer. Oblast zobrazení Ovládací prvky 3

14 Základní vlastnosti Širokoúhlé zobrazení V zájmu nejvyšší kvality obrazu na novějších širokoúhlých TFT monitorech mění nyní Intellex velikost zobrazení podle rozlišení, které je nastaveno v systému. Níže je zobrazen příklad rozvržení na širokoúhlém monitoru, včetně okna textových řetězců. Poznámka Ovládací prvky mají stejnou funkci, jako při standardním rozlišení, rozdíl je pouze v jejich rozložení na obrazovce. Volba širokoúhlého rozlišení Pokud je třeba změnit standardní rozlišení systému, lze to provést v záložce Nastavení/Zobrazení/Rozlišení monitoru, jak je zobrazeno na další straně. Poznámka Vzhledem k různým kombinacím velikostí obrazovek a nastavení rozlišení může dojít k viditelnému dojmu roztáhnutí obrazu. K tomuto efektu dochází proto, že vybrané rozlišení neodpovídá nativnímu rozlišení monitoru. Chcete-li tento problém napravit, musíte nastavit shodné rozlišení s nativním rozlišením monitoru. Vyhledejte informace o rozlišení v dokumentaci k monitoru. Taktéž pokud se monitor přepne během používání, některé z ovládacích prvků nemusí být na obrazovce vidět. Nastavení rozlišení druhého monitoru byste tedy měli provést před přepnutím. 4 Intellex

15 Základní vlastnosti Záložka výběru rozlišení monitoru. V záložce Rozlišení monitoru vyberte z rolovacího menu požadovanou obnovovací frekvenci. Z tohoto rolovacího menu vyberte rozlišení. Kliknutím na tlačítko Změnit rozlišení potvrďte volbu. Budete požádáni o potvrzení, zda je nové rozlišení přijatelné - pokud nebude během nastaveného časového intervalu potvrzena kladná odpověď, systém se vrátí k předchozímu nastavení. Uživatelský manuál 5

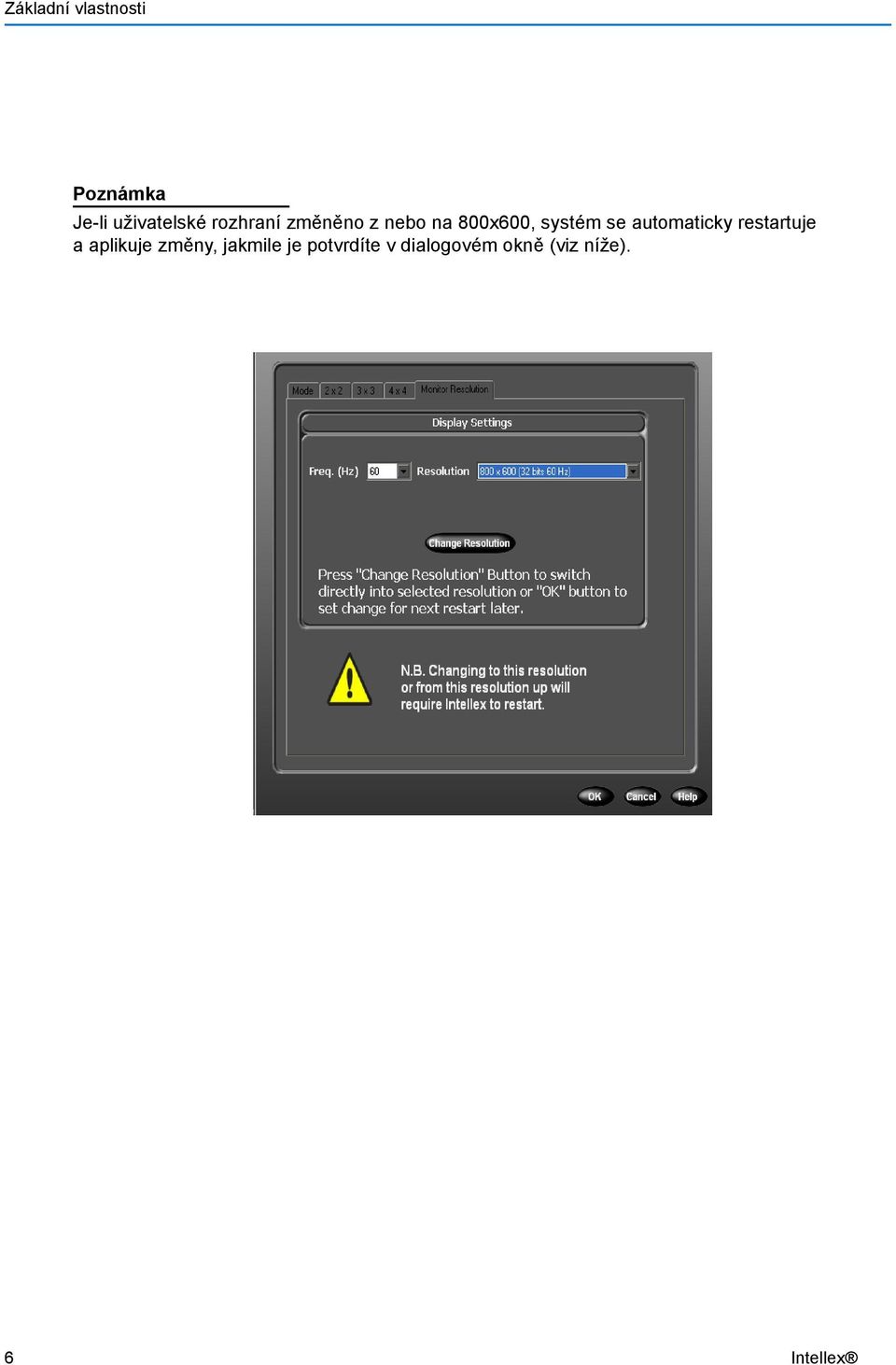

16 Základní vlastnosti Poznámka Je-li uživatelské rozhraní změněno z nebo na 800x600, systém se automaticky restartuje a aplikuje změny, jakmile je potvrdíte v dialogovém okně (viz níže). 6 Intellex

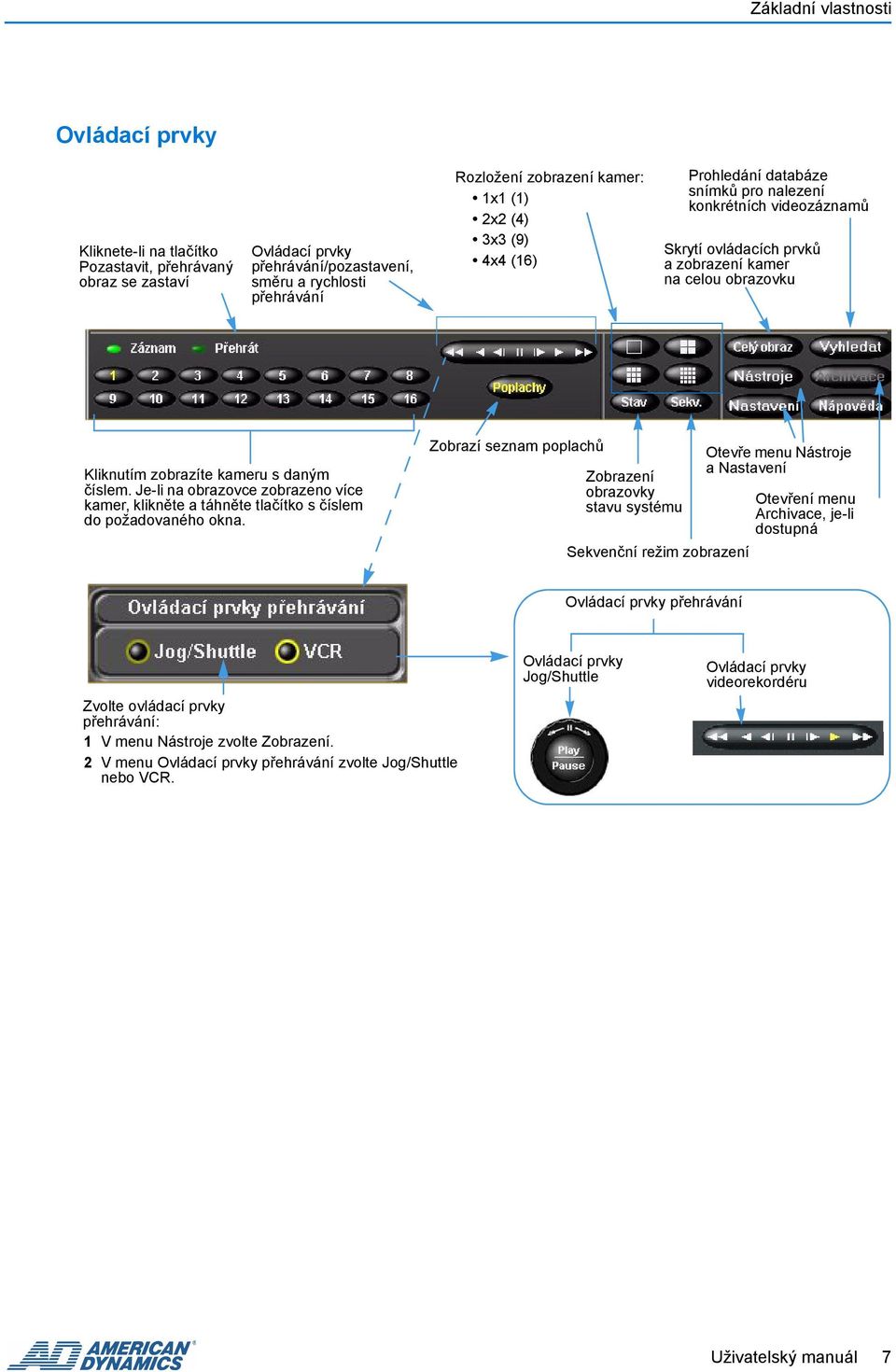

17 Základní vlastnosti Ovládací prvky Kliknete-li na tlačítko Pozastavit, přehrávaný obraz se zastaví Ovládací prvky přehrávání/pozastavení, směru a rychlosti přehrávání Rozložení zobrazení kamer: 1x1 (1) 2x2 (4) 3x3 (9) 4x4 (16) Prohledání databáze snímků pro nalezení konkrétních videozáznamů Skrytí ovládacích prvků a zobrazení kamer na celou obrazovku Kliknutím zobrazíte kameru s daným číslem. Je-li na obrazovce zobrazeno více kamer, klikněte a táhněte tlačítko s číslem do požadovaného okna. Zobrazí seznam poplachů Zobrazení obrazovky stavu systému Sekvenční režim zobrazení Otevře menu Nástroje a Nastavení Otevření menu Archivace, je-li dostupná Ovládací prvky přehrávání Zvolte ovládací prvky přehrávání: 1 V menu Nástroje zvolte Zobrazení. 2 V menu Ovládací prvky přehrávání zvolte Jog/Shuttle nebo VCR. Ovládací prvky Jog/Shuttle Ovládací prvky videorekordéru Uživatelský manuál 7

18 Základní vlastnosti Změna živého zobrazení Klikněte pravým tlačítkem na obraz. Objeví se toto menu. Přepnout na celou obrazovku/přejít do nabídky - zobrazí živý obraz přes celou obrazovku/zobrazí ovládací prvky. Ruční simulace poplachu pro danou kameru. Zobrazení kamery ve formátu 1x1. Volba kamery pro zobrazení ve formátu 1x1. Změna formátu zobrazení Zvolte: Zobrazuje postupně video z poplachových kamer. Zobrazuje video z určených kamer. Zobrazení živého videa kamery na pomocném monitoru, je-li pomocný monitor k dispozici. Volba aktuální kamery. Přiblížení Kdykoliv je možné část obrazu z živé kamery přiblížit a sledovat zobrazovanou oblast podrobněji. 1 Přesuňte kurzor na obraz a zobrazte kameru v jednom okně. 2 Klikněte na obraz pro zobrazení této kamery přes celou plochu. Kurzor se změní na. 3 Návrat k předchozímu zobrazení: klikněte na obrazovku znovu, klikněte na kameru pro plnou velikost. 4 Přesuňte kurzor na obraz pro jeho zvětšení. 5 Klikněte a táhnutím označte oblast zvětšení. Nastavit ovládací prvky Nastavení rychlosti snímkování kamery Nastavení vyšší rychlosti snímkování zlepšuje kvalitu obrazu. Lze jej provést přes roletové menu Nastavení/Snímkování/Nastavitelné snímkování pro jednotlivou kameru. Zvýšení rozlišení zobrazení Rozlišení True 4CIF lze dosáhnout přes volbu Nastavení. Přes volby menu Nastavení/Rozvrh a Nastavení/Poplach. 8 Intellex

19 Základní vlastnosti Možnosti příslušenství V hlavním okně klikněte na Nástroje. Spuštění záznamu v případě zaplnění databáze (lineární režim). Simulace poplachové události pro jednu či více kamer. Vymaže CD-RW pro opětovné použití pro export souborů. Zobrazení uživatelských aktivit viz str. 35. Ruční odstranění poplachů ze živého videa, pokud je tato funkce aktivní. Vypnutí systému. Zobrazení systémové verze, copyright a hardwarových informací. Odchod do Windows. Viz Nastavení PTZ akcí na straně 45. Uživatelský manuál 9

20 Základní vlastnosti Stav kamery V hlavní obrazovce klikněte na tlačítko Stav. Názvy kamer v číselném pořadí * = kamera je ve skrytém režimu Kvalita - velmi vysoká, běžná nebo nízká Citlivost - běžná nebo vysoká Režim - vypnuto, poplachový nebo aktivní Nastavení předpoplachu každé kamery v poplachovém režimu kamera není připojena nebo není na vstupu videosignál Aktuální filtr kamer v aktivním nebo poplachovém režimu nahrávání kamery je aktuálně vypnuto Snímkování (počet snímků za vteřinu) Údaj je platný pouze pro automatický režim snímkování Nahrávací režim - lineární nebo cyklický Čas mezi nejstarším a nejnovějším snímkem v databázi Celkový počet snímků v databázi Odhad zbývajícího počtu snímků (pouze v lineárním režimu) Režim rozvrhu - běžný nebo vlastní Připojení k síti Síťová identifikace pracovní stanice Poznámka U modelů DVMS nebo LT nelze Automatický režim snímkování zvolit. Uživatelé musí snímkování záznamu nastavit ručně. 10 Intellex

21 Základní vlastnosti Vyhledání záznamu Vyhledání záznamu podle data a času, kamery, poplachu nebo textu. Viz Nastavení PTZ akcí na straně 21. Na hlavní obrazovce klikněte na tlačítko Vyhledat. Zobrazí se následující menu. Vyhledávání pomocí zadaných kritérií Vyhledávaná kamera Vyhledávání pomocí zadaných kritérií Přerušení vyhledávání Vyhledávání pomocí data a času, kamery nebo poplachového kritéria Přehraje nalezený záznam Vyhledávání pomocí filtrů obrazu Vymaže nastavená kritéria vyhledávání a umožní nastavení nových Vyhledávání pomocí textů přidružených ke kameře Volba filtru pro prohledávání databáze Nastavení filtru Nastavení časového intervalu, který se přeskočí při nalezení záznamu odpovídajícího zadaným kritériím před dalším hledáním Typy filtrů Vyhledá všechny texty, které jsou k dispozici Vyhledá konkrétní text Uživatelský manuál 11

22 Základní vlastnosti Zobrazení živého videa Spustit Sekvenční zobrazení kamer 1 Na hlavní obrazovce zvolte režim zobrazení. 2 V panelu ovládacích prvků klikněte na Sekvence. Poznámka Režim zobrazení Stále živé zobrazení Sekvenční režim Jedno Žádné Postupné zobrazení kamer v jediném okně. 2 2 Okna 1 3 zobrazují živý stálý obraz z kamer Okna 1 8 zobrazují živý stálý obraz z kamer Okna 1 16 zobrazují živý stálý obraz z kamer Okno 4 postupně zobrazuje živý obraz z kamer Okno 9 postupně zobrazuje živý obraz z kamer Žádné Uvedený příklad naznačuje základní rozmístění kamer do jednotlivých oken. Můžete ovšem samozřejmě kamery umístit do jiných oken (např.: kameru 1 do okna 16) nebo nastavit jedinou kameru do všech oken (např.: kameru 1 do všech 16 oken). Okno pro postupné zobrazení zobrazuje postupně všechny kamery, které v danou chvíli nemají vlastní okno stálého obrazu. Ukončení sekvenčního režimu V panelu ovládacích prvků klikněte na tlačítko Sekvence. Sekvenční režim se zastaví a kamery zůstanou v předchozím režimu stálého zobrazení. Klikněte na jakékoliv tlačítko režimu. Kamery se zobrazí v daném režimu. Klikněte na jakékoliv tlačítko kamery. Zvolená kamera se zobrazí v režimu jediného okna. 12 Intellex

23 Základní vlastnosti Ovládání otočné kamery Spolu s obrazem z pohyblivé kamery se zobrazí i symbol. Poznámka Pokud kameru právě ovládá jiný uživatel, pravděpodobně vám nebude k dispozici. Klikněte na v okně kamery. Klikněte na ovládací prvek na obrazovce.. Přiblížení Ovládání pohybu kamery Přetočení kamery o 180 (flip) Zavření zobrazení ovládacích prvků Otevření menu nastavení kamery Otevření menu Trasa Clona Zaostření Otevře menu Prepozice Prostřední část tlačítka znamená automatické ovládání: automatická clona, přiblížení a ostření. Střed tlačítka pro pohyb kamery pohyb zastaví. Clona Otevření Automatická clona a ostření Zavřít Přiblížení Blíž (v příštích verzích) Dál Zaostření Blízko (v příštích verzích) Daleko Ovládání pohybu kamery Pohyb kamery (vnější kruh) Zastavení pohybu (střed) Tyto ovladače kamery umožňují vstoupit do menu nastavení kamery: AD168/MP48 VM96RTT VM16/ADTT16 Spínač Pelco Matrix AD1024 Matrix RS422 Dome VM16E/ADTT16E USB CCTV Uživatelský manuál 13

24 Základní vlastnosti Rychlé ovládání kamery Když začnete ovládat kameru, otevřou se ovládací prvky pro rychlé ovládání kamery. Ovládání pohybu pomocí myši 1 Přesuňte kurzor nad okna s obrazem. Objeví se značka umístění kurzoru. 2 Klikněte a tahem kurzoru označte směr a rychlost. Pak uvolněte. Rychlost pohybu kamery se zvýší spolu se vzdáleností šipky od středu obrazu. Směr kamery se vztahuje ke středu obrazu. Přiblížení pomocí kolečka myši Zaměřte kameru na požadované místo. Otočte kolečkem myši dopředu (přiblížení) a dozadu (oddálení). Ovládání funkce Trasa a Prepozice Poznámka Nabídka Trasa a Prepozice se zobrazují pouze v případě, že jsou pro zvolenou kameru nastavené. Pro nastavení prepozic a tras použijte Intellex, Network Client nebo klávesnici Touch Tracker. Funkce Trasa a Prepozice umožňují ovládání kamery prostřednictvím sledovacích režimů. Jsou k dispozici pro kamery které používají klávesnici VM16, VM16E, USB-Sensornet a VM96RTT. Převodník USB-Sensornet a klávesnice VM16E dovolují nastavit Trasy a prepozice jen pro určité otočné kameny. Prepozice je předem nastavené zaměření kamery, které lze nastavit u otočných kamer s ovladatelným objektivem. Trasa je sekvence několika pohybů, přiblížení, zaostření a clony jediné otočné kamery. Pro pozdější využití se kamera naučí tyto pohyby během procesu programování. Můžete spustit přeprogramované prepozice a trasy a definovat prepozice a trasy nove bez použití klávesnice Touch Tracker. 14 Intellex

25 Základní vlastnosti Volba Trasy 1 Klikněte na pro otevření Primární ovládací prvky kamery. 2 Klikněte na Trasa pro otevření menu Trasa: 3 Zvolte číslo trasy. 4 Klikněte na pro spuštění Trasy. 5 Klikněte na Opustit a menu Trasa zavřete. 6 Klikněte na pro zavření Primární ovládací prvky kamery. Definování Trasy 1 Kliknutím otevřete Primární ovládací prvky kamery. 2 Nastavte kameru na počáteční pozici trasy. 3 Klikněte na a zvolte označení trasy. 4 Klikněte na. Nastavení Trasy. Vypadá jako menu Primární ovládací prvky kamery, kromě tlačítek Start a Stop: 5 Klikněte na Start pro začátek programování Trasy. Pomocí ovládacích prvků určujte chování kamery během trasy. 6 Pro ukončení Trasy klikněte na Stop. Zobrazí se hlášení Nahradit Trasu. 7 Chcete-li uložit novou trasu, klikněte na tlačítko Ano. 8 Kliknutím na zavřete menu Nastavení Trasy. 9 Chcete-li novou Trasu vyzkoušet, zadejte její číslo a klikněte na. 10 Klikněte na pro zavření menu Trasa. 11 Klikněte na pro zavření Primární ovládací prvky kamery. Volba Prepozice 1 Klikněte na pro otevření Primární ovládací prvky kamery. 2 Klikněte na Prepozice pro otevření menu Prepozice. 3 Zvolte číslo Prepozice. 4 Klikněte na pro přesun kamery do Prepozice. 5 Klikněte na pro zavření menu Prepozice. 6 Klikněte na pro zavření Primární ovládací prvky kamery. Uživatelský manuál 15

26 Základní vlastnosti Definování Prepozice 1 Klikněte na pro otevření Primární ovládací prvky kamery. 2 Nastavte kameru do zvolené pozice. 3 Klikněte na pro zobrazení menu Prepozice. 4 Zvolte číslo Prepozice. 5 Klikněte na Nastavení Prepozice pro určení Prepozice pro dané číslo. 6 Když se zobrazí hlášení Nahradit Prepozici, klikněte na Ano a Prepozice se uloží. Počet možných Prepozic závisí na daném zařízení. Nastavení otočné kamery U kamer používajících klávesnici VM16, VM16E, USB a VM96 lze vstoupit do menu nastavení kamery (viz Návod na instalaci a nastavení jednotek Intellex). Informace zobrazené v menu se u jednotlivých kamer liší. 1 Zvolte kameru. Klikněte na. 2 Klikněte na Menu Nastavení. Ovládání pohybu, přiblížení a zaostření viz strana Pohybujte se v menu pomocí ovladače pro pohyb kamery. Položky vybírejte pomocí tlačítka pro funkci Zaostření. Pomocí tlačítka pro funkci Přiblížení můžete měnit hodnoty. 4 Změněné hodnoty potvrďte nebo odmítněte. 5 Kroky 3 a 4 opakujte až do požadovaného nastavení kamery. 6 Zavřete menu Nastavení kamery. 16 Intellex

27 Základní vlastnosti Export Videa Poznámka Exportovat video můžete pouze tehdy, jestliže to vaše uživatelská práva umožňují. 1 Vložte do jednotky prázdné CD nebo DVD. 2 V ovládacím panelu klikněte na Přehrát pro spuštění přehrávání. 3 Posuňte jezdec na místo, kde začíná vybraná část. 4 Kliknutím označte konec. 5 Pohybem jezdce vpravo vyberte délku videozáznamu. 6 Kliknutím definujete konec videozáznamu. 7 Klikněte na Exportovat. Zobrazí se nabídka s exportovanými záznamy. 8 Označte vybraný záznam. 9 Klikněte na Upravit a záznam pojmenujte. 10 Zadejte jméno. Klikněte na Aktualizovat. 11 Kliknutím na Přehrát (nastaveno) nebo na Pozastavit záznam přehrajete nebo zastavíte. 12 Zaškrtněte políčko Vybrat u všech záznamů, které chcete exportovat. 13 Klikněte na tlačítko Exportovat pro export na CD nebo DVD. 14 Zobrazí se nabídka Exportovat adresář. Označením položky Přidat aplikaci Player pro přehrávání přiložíte k exportovaným souborům přehrávače Intellex Player. 15 Označením položky Export na CD-R(W) provedete zápis zvoleného záznamu na CD nebo DVD. 16 Klikněte na Exportovat. Export se spustí. Uživatelský manuál 17

28 Základní vlastnosti Simulace poplachu Simulování poplachů 1 Přesuňte kurzor na obraz kamery, u níž chcete simulovat poplach. 2 Klikněte pravým tlačítkem. Zobrazí se menu Oblast zobrazení. 3 Vyberte příkaz Simulovat poplach. Jednotka provede simulaci poplachu pro vybranou kameru a zpracuje jej podle daných nastavení pro poplachy. Zobrazení přehledu poplachů 1 V panelu ovládacích prvků klikněte na tlačítko Poplachy. Zobrazí se přehled poplachů. = video záznamy jsou prohlédnuté Datum, čas a název kamery pro daný záznam Poplachový vstup nebo typ poplachu (pohyb, text, simulace apod.) daného záznamu Délka záznamu (minuty: sekundy) 2 Kliknutím na tlačítko Odstranit vymažete záznamy nebo kliknutím na Odstranit vše vymažete celý seznam. 3 Kliknutím na tlačítko Přehrát přehrajete záznam s nahraným poplachem. 4 Zatržením položky Přehrát předpoplach přehrajete záznam předcházející danému poplachu, pokud takový záznam existuje. 18 Intellex

29 Základní vlastnosti Přehrání videozáznamů 1 Kliknutím na ovladač jog shuttle nebo příslušné tlačítko videorekordéru vstoupíte do režimu přehrávání. 2 Klikněte na číslo kamery nebo zvolte více kamer (1x1, 2x2, 3x3, 4x4). 3 Tažením umístěte čísla zvolených kamer do příslušných oken. 4 Pomocí jezdce nastavte požadované místo přehrávání. 5 Kliknutím na ovladač jog shuttle nebo prostřední tlačítko videorekordéru zastavíte přehrávání. 6 Kliknutím na tlačítko Zavřít režim přehrávání opustíte. Jezdec Přehrávání, pozastavení nebo pohyb zdrojem videa se provádí jezdcem a tlačítkem Přehrát/Pozastavit. Ovládací prvky videorekordéru Posun o jedno políčko dozadu/dopředu Zpětné převíjení Pokud převíjíte dopředu, každé kliknutí snižuje rychlost, celkově až na pětinásobek. Pokud převíjíte dozadu, každé kliknutí zvyšuje rychlost, celkově až na pětinásobek. Zpětné přehrávání Pozastavení Přehrát Rychlé převíjení Pokud převíjíte dozadu, každé kliknutí zvyšuje rychlost, celkově až na pětinásobek. Pokud převíjíte dozadu, každé kliknutí snižuje rychlost, celkově až na pětinásobek. Ovládací prvky Jog Shuttle 1 Klikněte jednou pro přehrání záznamu. 2 Klikněte znovu pro zastavení přehrávání. 3 Během přehrávání záznamu klikněte na šipku a táhněte ji ve směru hodinových ručiček pro zvýšení rychlosti přehrávání a proti směru hodinových ručiček pro snížení rychlosti přehrávání nebo změnu směru (podobně funguje tažení šipky vodorovně doleva nebo doprava). 4 Když v táhnutí pokračujete, můžete rychlost zvýšit nebo snížit až na pětinásobek běžné rychlosti. Daný násobek rychlosti se zobrazí. 5 Při zastaveném přehrávání klikněte na šipku a táhněte ji ve směru hodinových ručiček pro pomalý postup vpřed nebo proti směru hodinových ručiček pro pomalé zpětné přehrávání. 6 Když v táhnutí ve směru nebo proti směru hodinových ručiček pokračujete, můžete rychlost zvýšit nebo snížit až na pětinásobek běžné rychlosti. Daný násobek rychlosti se zobrazí. Uživatelský manuál 19

30 Základní vlastnosti Přehrávání z externích zdrojů Jednotka Intellex může zpětně přehrát klipy uložené na externím zdroji jako jsou CD a DVD disky, flash disky a síťové úložiště (disky). Poznámka Aby bylo možné klip přehrát, musí být soubor uložen s koncovkou.img. 1 Ujistěte se, zda je externí zdroj je pro jednotku Intellex dostupný: je-li klip uložen na CD nebo DVD, umístěte disk do mechaniky, je-li klip uložen na flash disku, připojte disk do USB portu, je-li klip umístěn na síťovém disku, ujistěte se, že je disk namapován. 2 Aktivujte režim přehrávání záznamu stisknutím libovolného tlačítka přehrávání na hlavní obrazovce. 3 Stiskněte tlačítko Vnější. 4 Zobrazí se seznam vnějších zdrojů, které jsou k dispozici. U každého zdroje je zobrazen seznam dostupných klipů. Klikněte na požadovaný zdroj a přesuňte se ke zvolenému záznamu. Poznámka Disky, které slouží jako lokální úložiště pro ukládání záznamu jednotky Intellex nejsou v seznamu zobrazeny. 5 Klikněte na tlačítko Zvolit. 6 Zvolený klip bude následně přehrán. Záznamy z vnějších zdrojů lze ovládat pomocí všech ovládacích prvků popsaných na straně 19. Pouze tlačítka Vyhledat a Exportovat nejsou pro záznamy z vnějších zdrojů k dispozici. 20 Intellex

31 Základní vlastnosti Archivace záznamů Záznamy lze archivovat na DAT pásku nebo na síťové úložiště nebo obě možnosti kombinovat. Nová funkce Network Archive umožňuje automatické archivování mimo danou jednotku. Poznámka Tlačítko Archivace je k dispozici pouze v případě, že je k jednotce Intellex připojena DAT mechanika. Pouze při archivaci na síťové úložiště není tlačítko Archivace aktivní. Poznámka Pro použití CD a DVD prosím použijte stránku 17. Archivace na DAT pásku Databázi obrazu můžete zálohovat během nahrávání nebo po skončení nahrávání. 1 Na hlavní obrazovce zvolte tlačítko Archivace. Zobrazí se menu Archivace. 2 Klikněte na Zálohovat na DAT pásku pro archivaci na pozadí. Zobrazí se menu Záloha databáze obrazu. Poznámka Pokud používáte kombinaci zálohování na DAT pásku a na síťové úložiště, není funkce Zálohovat na DAT pásku k dispozici. Během nahrávání 1 Klikněte na tlačítko Zálohovat během nahrávání pro archivaci na pozadí. 2 Vložte zálohovací DAT pásku. 3 Když přestane blikat kontrolka mechaniky, klikněte na Další Zvolte jednu z možností: na konec - archivace bude pokračovat za posledním záznamem na pásce, přepsat snímky na pásce, jiná páska - vysune pásku a začnete znovu vložením nové pásky. Po skončení nahrávání 1 Kliknutím na tlačítko Zastavit záznam přerušíte nahrávání a okamžitě provedete zálohu záznamu, operace nebude probíhat na pozadí. Jednotka přeruší běžné operace a během zálohování nenahrává žádné záznamy. 2 Pokračujte kroky 2 a 3 z předchozího odstavce. Uživatelský manuál 21

32 Základní vlastnosti Obnovení záznamů z DAT pásky 1 Kliknutím na tlačítko Obnovit záznam z DAT pásky nakopírujete záznam ze zálohovací pásky do systému. Název jednotky Intellex, která archivaci provedla * = část obsahující poplachové záznamy Dvojkliknutím zobrazíte kamery záznamu Videozáznamy na archivační pásce Dalším dvojkliknutím kamery skryjete 2 Zvolte požadovaný videozáznam. 3 Stiskněte a zvolte počet záznamů, které chcete obnovit. 4 Klikněte na OK. Pokračujte podle zobrazovaných instrukcí. Přehrání obnovených záznamů 1 Kliknutím na tlačítko Přehrání obnovených záznamů přehrajete záznamy obnovené zarchivační DAT pásky. 2 Pokračujte podle zobrazovaných instrukcí. Smazání archivačních příznaků 1 Kliknutím na tlačítko Smazat archivační příznaky umožníte opětovnou archivaci všech souborů v databázi. 2 Pokračujte podle zobrazovaných instrukcí. Poznámka Pokud používáte kombinaci zálohování na DAT pásku a na síťové úložiště, není funkce Smazat archivační příznaky k dispozici. 22 Intellex

33 Základní vlastnosti Aktualizace licenčních informací Aktualizace licenčních informací: 1 V menu Nástroje klikněte na položku O jednotce Intellex a pak na Systém. 2 Kliknutím na Aktualizace (Zdokonalení) zobrazíte okno Informace o licenci. 3 V rámečku Vlastnosti můžete zvolit typ produktu: Typ Ultra Jednotka Intellex RMS LT IP V závislosti na vybraném produktu můžete zvolit počet kamer (4,8 nebo 16) a vlastnosti (Deluxe nebo Premier) přidělené danému produktu. Číslo nutné pro kontakt s technickou podporou Technická podpora vám poskytne nové licenční číslo 4 Chcete-li získat nové licenční číslo pro aktualizovanou verzi, kontaktujte oddělení technické podpory. Připravte si MAC adresu jednotky. Technická podpora vám poskytne nové licenční číslo. Poté klikněte na tlačítko Vytvořit licenční soubor pro vytvoření aktualizace. Uživatelský manuál 23

34 Základní vlastnosti 24 Intellex

35 Pokročilé vlastnosti Informace o nastavení zabezpečení naleznete v průvodci nastavením a konfigurací systému Intellex. Oprávnění k přístupu, nastavování a úpravě vlastností systému může pořídit pouze administrátor systému. Hledání video sekvencí Pro vyhledávání v databázi snímků a pro vyhledávání textů používejte kritéria typu Datum/Čas, Filtr a Text. Na hlavní obrazovce klikněte na Vyhledat. Začne vyhledávat dle zadaných kritérií. Nalezené položky odpovídající zadaným kritériím jsou zobrazeny v seznamu. Přerušení vyhledávání. V seznamu budou zobrazeny položky nalezené do okamžiku přerušení. Přehraje sekvenci, která je v seznamu výsledků vyhledávání zvýrazněna. Vymaže kritéria. Hledání podle Data/Času Chcete-li hledání omezit na určitý úsek, pak klikněte na záložku Datum/Čas. Zahrne všechny sekvence bez ohledu na čas pořízení. Zahrne pouze sekvence pořízené během specifikovaného času a data. Zahrne dosud pořízené sekvence. Zadejte časový rozsah vyhledávání od 1 sekundy do 60 dnů. Zobrazí dny, hodiny, minuty, sekundy a kalendář. 25

36 Pokročilé vlastnosti Hledání dle kamery Klikněte na záložku Kamery pro vyhledávání sekvence dle kamer. Zahrne sekvence ze všech kamer nebo jen z určité kamery. Hledání dle poplachů Chcete-li jako vyhledávací kritérium použít informace o poplachu, klikněte na záložku Poplachy. Zahrne všechny sekvence bez ohledu na poplachový vstup. Zahrne všechny sekvence s libovolným poplachovým vstupem. Zahrne sekvence s určitým poplachovým vstupem. Zahrne všechny sekvence se ztrátou videa. Zahrne všechny sekvence se simulovaným poplachem. Zahrne všechny sekvence bez ohledu na kritérium filtru. Zahrne sekvence, které byly zaznamenány, protože byl spuštěn filtr. Zahrne jakoukoli sekvenci, která byla zaznamenána, protože byl spuštěn specifický filtr. Vyhledávání s použitím filtrů 1 V režimu Vyhledat klikněte na položku S filtry snímků. 2 Klikněte na záložku Filtry. 3 Zvolte kameru. 4 Nastavte délku časového úseku, o který má vyhledávání poskočit vpřed v okamžiku nalezení sekvence, odpovídající zadaným kritériím. 5 Nastavte typ filtru pro prohledávání databáze. 6 Klikněte na Nastavení pro konfiguraci filtru. 26 Intellex

37 Pokročilé vlastnosti 7 Pro definování aktivní (cílové) oblasti filtru: a b c Pokud je podsvíceno tlačítko Aktivovat (výchozí stav), přesuňte kurzor nad oblast obrazu. Nastavte okraje filtru kliknutím a tažením myši do každého rohu aktivní oblasti a opětovným kliknutím. Po uzavření okrajů aktivní oblasti klikněte znovu pro vyplnění oblasti. d Kliknutím na tlačítko Deaktivovat vytvoříte v aktivní oblasti prázdný prostor. 8 Nastavte úroveň citlivosti. Poznámka Citlivost je založena na velikosti podsvícené oblasti. Při vyšší citlivosti stačí pro spuštění filtru malé změny. Při nastavení na nižší hodnotu se filtr spustí při větších změnách. Proto obvykle větší oblasti vyžadují nastavení vyšší citlivosti pro menší množství pohybů. 9 Klikněte na tlačítko Použít. Vyhledávání s použitím textu přiřazeného kamerám 1 V režimu vyhledávání klikněte na položku Texty. Zobrazí se dialogové okno pro vyhledávání se záložkami jednotlivých kritérií: Datum/Čas, Texty a Textová kritéria. 2 Zvolte vyhledávání řetězců nebo rozšířené vyhledávání (neplatí pro Intellex IP). Zobrazené záložky závisejí na zvoleném typu vyhledávání textu. V rozšířeném vyhledávání se zobrazuje také záložka pro nastavení účtenek. Vyhledávání dle Řetězce Můžete vyhledávat libovolný textový řetězec přiřazený jednotce Intellex nebo kameře. 1 Zvolte vyhledávání řetězce. 2 Zvolte záložku Datum/Čas. 3 V případě potřeby zadejte kritérium Datum/Čas. 4 Zvolte záložku Textové řetězce a zadejte požadovaný text, který má být vyhledán. Můžete: zvolit Libovolný text - budou vyhledávány všechny texty na jednotce Intellex, zvolit Vybraný text. Zvolte text ze seznamu. 5 Pro definování vlastního kritéria klikněte na Textové kritérium. Pokročilé vyhledávání 1 Zvolte Pokročilé vyhledávání. 2 Zvolte záložku Datum/Čas. 3 V případě potřeby zadejte kritérium Datum/Čas. 4 V případě potřeby zadejte textové kritérium. Na obrazovce se zobrazí textové výjimky. Uživatelský manuál 27

38 Pokročilé vlastnosti Možnosti textu Nastavte jednotku Intellex pro záznam textových řetězců přiřazených kamerám. Přidání, změna nebo mazání textového řetězce 1 V hlavním okně klikněte na tlačítko Nastavení. Objeví se okno s možnostmi nastavení. 2 Klikněte na Text. Objeví se okno pro nastavení textu. 3 Klikněte na Smazat pokud chcete texty odstranit. Klikněte na Přidat nebo Změnit pro přidání nebo změnu textu. Objeví se okno pro nastavení zdroje textu. 4 Položka Název slouží pro zadání jména textového řetězce. 5 V rozbalovacím menu Typ nastavte typ tiskového ovládacího prvku. 6 Pro nastavení sériového textového řetězce: a V rozbalovacím menu Typ připojení zvolte položku COM Port. 28 Intellex

39 Pokročilé vlastnosti b Klikněte na Nastavení vedle Typu připojení. Objeví se okno s možnostmi pro nastavení parametrů sériového textového řetězce. Zvolte požadovanou položku. Zobrazeny jsou výchozí hodnoty. Poté klikněte na OK. Rychlost přenosu Velikost slova NEBO 7 Pro nastavení IP textového řetězce: a V rozbalovacím menu Typ zvolte IP Port. b Klikněte na Nastavení vedle Typu připojení. Objeví se okno s možnostmi nastavení parametrů TCP/IP textového řetězce. Uživatelský manuál 29

40 Pokročilé vlastnosti NEBO 8 Pro nastavení IP textového řetězce: a V rozbalovacím menu Typ zvolte IP Port. b Klikněte na Nastavení vedle Typu připojení. Objeví se okno s možnostmi nastavení parametrů TCP/IP textového řetězce. c Zvýrazněte IP adresu pro zařízení, které se bude používat pro textový řetězec, poté zvolte textový kanál z rolovací nabídky. Textový kanál je sériový port na kodéru IP, který přijímá příchozí text. d Zvolte OK, zobrazí se okno s textovým řetězcem. 9 Vyberte formát textu z rolovací nabídky typu ovladače. 10 Klikněte na Nastavení vedle nabídky typu ovladače pro přístup k rozhraní tiskárny. 11 V hlavním ovladači textu definujte konce řádků pro výpis účtenek. Klikněte na tlačítko Výchozí pro obnovení původních hodnot 0D 0A. Klikněte na OK. U ovladače American Dynamics zvolte jednu nebo obě možnosti pro záznam a zobrazení údajů. Klikněte na OK. Údaje z účtenky vytištěné zákazníkovi Údaje z vytištěných účtenek z maloobchodního žurnálu 30 Intellex

41 Pokročilé vlastnosti Přiřazení textů kamerám 1 V okně nastavení testu zvolte záložku Přiřazení kamer. 2 Vyberte jednu nebo více kamer, se kterými bude text asociován. Vytváření účtenek 1 V okně nastavení textu vyberte záložku Definice účtenek. 2 Chcete-li vytvořit nebo změnit účtenku, pak klikněte na Sestavit účtenky. Přidání, změna, odstranění nebo import účtenky V okně vytváření účtenky klikněte na některou z voleb: přidat nebo upravit umožňuje vytvořit nebo změnit účtenku, odstranit, importovat umožňuje načíst soubor obsahující textovou definici účtenky, exportovat umožňuje exportovat zvolené účtenky do souboru. Zadat jméno Z okna Transakční data, zadejte označovač Uživatelský manuál 31

42 Pokročilé vlastnosti Vytváření textových poplachů 1 V okně nastavení textu vyberte záložku Poplachy. 2 Kliknětena Použít vybrané výjimky jako skupinu pro vytvoření poplachu pro účtenku. Tato operace bude použita na text, který Intellex příjme z nějakého textového zařízení. Přitom musí být dodrženy tyto podmínky: jsou zvoleny alespoň dvě účtenky, v dané účtence je umístěn označovač, všechny zvolená textová kritéria vyhovují aktuální stvrzence. V případě potřeby lze skupinovou funkci vypnout a nastavit poplachové zprávy pro individuální textové výjimky. 3 Po kliknutí na tlačítko Sestavit výjimky lze vytvářet pokročilé textové výjimky. Poté se objeví okno Rozšířené textové výjimky. Používání rozšířených textových výjimek 1 V okně Rozšíření textových výjimek zvolte možnost Přidat nebo Upravit pro vytvoření nebo změnu textové výjimky. 2 Zadejte název výjimky. 3 Zadejte hledaný řetězec nebo zkopírujte (pomocí Kopírovat a Vložit) z okna Transakční data. 4 V okně Směr hledání zvolte Vpřed (výchozí nastavení) nebo Vzad. 5 V okně Přeskočit o N výsledků zvolte počet slov, které mají být přeskočeny poté, co je nalezen výsledek, pro vyhledání odpovídající hodnoty. Výchozí nastavení je 0. NEBO V okně Přeskočit o N výsledků zvolte položku Na poslední hodnotu v řadě, čímž bude přeskočen variabilní počet položek mezi poslední nalezenou hodnotou a textem na účtence. 32 Intellex

43 Pokročilé vlastnosti 6 V okně "A zároveň hodnota je" zvolte z níže uvedených možností další podmínku pro vyhledávání: Možnost Výsledek Menší než mětší než nastavená hodnota 1 Větší než >větší než nastavená hodnota 1 Roven = stejné jako nastavená hodnota 1 Mezi Hodnota ležící mezi hodnotami 1 a 2 Nalezen Jakýkoliv nalezený výsledek Řetězec Řada znaků zadaných v okně hodnot 1 7 Kliknutím na Odstranit se vymaže zvýrazněný text. 8 Kliknutím na Importovat se importuje daný soubor obsahující textové výjimky. 9 Kliknutím na Exportovat se zvýrazněné textové výjimky exportují do souboru. Pokročilé hledání s výjimkami v pohybu Výjimky v pohybu slouží pro vyhledání události nebo aktivity dle pozice, velikosti, směru a rychlosti pohybujícího se objektu. Podle nastavených parametrů se pak filtruje živé video nebo se prohledávají záznamy a hledají se shodné události nebo aktivity. Po aplikování parametrů výjimek z pohybu spustí kterýkoliv objekt, vyhovující daným kritériím poplach. tuto funkci lze využívat pouze u modelu Premier, u jednotek Intellex DVMS a LT lze definovat výjimky v pohybu až pro 16 kamer. U jednotek Intellex Ultra lze definovat výjimky v pohybu až pro 8 kamer, výjimky v pohybu nelze použít, pokud je snímkování rozvrhu menší než 7 snímků za sekundu, výjimky v pohybu vyžadují použití pevných kamer nebo otočných kamer v nepohyblivém režimu, v jednom okamžiku lze definovat jednu nebo více cílových oblastí výjimek v pohybu, pokud pro simulování poplachu nebo pro vyhledávání používáte filtry výjimek v pohybu, nepoužívejte pro nastavení snímkování automatický režim. V tomto případě (kamery s filtrem výjimek z událostí) používejte vždy režim nastavitelného snímkování a hodnotu snímkování nastavte na 7,5 snímků za sekundu (6,25 pro PAL). Výjimky v pohybu vs. Detekce pohybu Výjimky z pohybu: jsou více efektivní v hledání konkrétních dějů, umožňují detailnější vyhledávání, umožňují definovat několik cílových oblastí o různých velikostech, je specifikována velikost, směr a rychlost objektu, který má být detekován, Detekce pohybu: reaguje na obraz uvnitř cílové oblasti, detekuje jakýkoliv pohyb. Uživatelský manuál 33

44 Pokročilé vlastnosti Důležité rozdíly v citlivosti: Funkce Výjimka v pohybu Detekce pohybu Reakce na snímky Před reakcí analyzuje mnoho Reaguje na snímek po snímku snímků Nejvhodnější umístění Venkovní prostředí Vnitřní prostředí Nejvhodnější pozice kamery Daleko od pohybujících se objektů Blízko pohybujícím se objektům Poplachy Může dojít k propásnutí poplachu, zejména při slabém osvětlení U obou typů je efektivita nízká při slabém osvětlení snímané scény. Pro úspěšné použití výjimek v pohybu: rychlejší snímkování je lepší než pomalejší, použijte jednu nebo více cílových oblastí pro vyloučení nežádoucích aktivit, cílová oblast v blízkosti středu je lepší než oblast na okraji scény, cílovou velikost objektu nebo rychlost zvyšujte jenom v případě potřeby, dobrý zdroj video signálu je nezbytností. Při běžné detekci pohybu může docházet ke vzniku mnoha falešných tak i platných poplachů. Výjimky z pohybů vytvářejí méně poplachů, které mají větší specificitu než u detekce pohybu. Pro vyhodnocení efektivity filtru pohybu jedné kamery: Zejména při slabém osvětlení může dojít k vyvolání falešného poplachu Nalezení pohybu během Vyhledává specifický pohyb Vyhledává jakýkoliv pohyb hledání Zúžení filtru nebo hledání Použitím speciálních nástrojů Nastavením citlivosti Efektivita Omezena na specifický záběr kamery Efektivní na většině záběrů kamery 1 Převeďte signál kamery do nepoužitého vstupu (nezapomeňte řádně nastavit ukončení). 2 Pro daný vstup zvolte detekci pohybu, pro ostatní výjimky z pohybu. 3 Sledujte výsledky obou metod a případně proveďte požadované změny. Pro provedení komplexního vyhledání všech typů pohybů v záznamu použijte na dané kameře obě metody. Hledání pomocí výjimek v pohybu 1 Na hlavní obrazovce klikněte na Vyhledat. 2 Zvolte S filtry snímků. 3 Klikněte na záložku Filtry. 4 V menu Kamera zvolte požadovanou kameru. 5 V menu Filtry zvolte položku Výjimky v pohybu. Nastavte délku trvání (volitelné). 6 Klikněte na Nastavení. Poznámka Alternativně lze výjimky z pohybu využít pro spouštění poplachů během snímání živého videa (přes menu Nastavení). Viz Průvodce instalací a nastavením jednotek Intellex. 34 Intellex

45 Pokročilé vlastnosti Nastavení cílové oblasti 1 Zvolte tvar cílové oblasti se seznamu pro oblast návrhu. 2 Klikněte a tažením myši okraje oblasti upravte. UživatelskýTvar oblasti musí být uzavřený. Aktivní oblastí mají pohyblivé okraje. Kliknutím na cílovou oblast tuto oblast aktivujete. Pravým tlačítkem oblast opět deaktivujete. Oblast návrhu: Definuje cílovou oblast pro poplach nebo filtr. Můžete definovat i několik oblastí. Oblasti se mohou překrývat ale ne úplně. Zvolte tvar: čtyřúhelník, elipsa, uživatelský. Neaktivní oblasti mají statické okraje. Návrat k původním nastavením pro zvolenou cílovou oblast. Odstraní zvolenou cílovou oblast. 3 Nadefinujte další cílové oblasti (volitelné). Pro použití výchozích nastavení velikosti, rychlosti a směru: 1 Označte cílovou oblast (oblasti). 2 Kliknutím na Test můžete otestovat nakonfigurované filtry výjimek v pohybu. Pokud se cílovou oblastí pohybuje objekt odpovídající nastaveným kritériím, objeví se blikající tlačítko Test poplachu. 3 Klikněte na tlačítko Použít. Ve výchozí nastavení bude poplach spuštěn jakýmkoliv pohybem v cílové oblasti. Nastavením parametrů cílové oblasti snižte počet možných objektů, které mohou spustit poplach. Úprava parametrů cílové oblasti Okolní prostředí kamery a její umístění může způsobit změny ve video záznamu. Při použití výjimek v pohybu nastavte pro každou kameru několik filtrů Tyto filtry počítají s velikostí a rychlostí různých objektů, změnami v prostředí a nežádoucími pohyby. Uživatelský manuál 35

46 Pokročilé vlastnosti Nastavení minimální velikosti objektu Klikněte na Velikost pro změnu výchozího nastavení velikosti objektu. Je-li detekován objekt s velikostí větší než je nastavená hodnota, spustí se poplach. Cílová oblast s nastavením velikosti objektu. Přetáhněte ovladače pro změnu velikosti objektu a aspektu poměru. Mění minimální velikost objektu, který může spustit poplach. Při přizpůsobování velikosti zachovejte aspekt poměru. Specifikace směru objektu Směrové šipky jsou rozděleny po 45. Pokud povolíte více směrů, zvýšíte počet směrů, ze kterých se detekovaný objekt může pohybovat. Vzhledem k možným změnám při prohledávání v jednom směru raději zvyšte směrový rozsah povolením většího počtu směrových šipek. Klikněte pro aktivaci směrových šipek Klikněte na jednu nebo více šipek pro aktivaci (zvýrazněné) nebo deaktivaci (šedé) směru 36 Intellex

47 Pokročilé vlastnosti Specifikace minimální rychlosti objektu Po kliknutí na tlačítko Rychlost můžete změnit výchozí nastavení rychlosti objektu. Objekty pohybující se větší než nastavenou rychlostí spustí poplach. Ve výchozím nastavení se sleduje každý směr. Objekt pohybující se přes nakreslený tvar zóny a cílovou oblast ve specifikovaném směru určenou rychlostí. Pokud kliknete na Rychlost, objekt se pohybuje v aktivním směru a prochází oblastí zvolenou rychlostí. Klikněte na šipky pro nastavení dalšího směru. Šedé šipky označují neaktivní směr. Čerchovaná čára označuje směr pohybu objektu. (odpovídá směrové šipce) Volbou použijete změny v nastavení rychlosti pro všechny směry. > rychleji < pomaleji Vlivy okolního prostředí Při použití výjimek z pohybů počítejte s těmito faktory: Faktor Pohyb na pozadí Osvětlení Objekty se pohybují příliš rychle Odrazy Komentář/doporučení Vyberete místo bez kontinuálního pohybu na pozadí. Kameru například neumisťujte naproti stromům pohybujícím se ve větru, naproti silnice s intenzivním provozem nebo naproti TV monitoru. Zamezte náhlým změnám osvětlení, jako například zapínání a vypínání světla, které mohou způsobit poplachy. Zamezte situacím s nízkým osvětlením a ostrým stínům. Zamezte situacím se špatným osvětlením, s nízkým kontrastem mezi objekty v popředí a objekty na pozadí. Protože Intellex interpretuje polohu objektu v průběhu času, příliš rychle se pohybující objekty nemohou být řádně sledovány. Odrazy objektů v okně, zrcadle a na jiném povrchu se interpretují jako další objekty. Podle možnosti umístěte kameru tak, aby se v jejím zorném poli nevyskytovaly žádné objekty odrážející světlo. Uživatelský manuál 37

48 Pokročilé vlastnosti Faktor Okluze a překážky Komentář/doporučení Nastavte kameru tak, aby žádné objekty neblokovaly (nevytvářely okluzi) objekty zájmu v zorném poli kamery. Když někdo vystoupí zezadu předmětu, který dokonale blokuje tuto osobu v zorném poli kamery, Intellex předpoví, kde se tato osoba bude nacházet dále na základě rychlosti, při které byla spatřena naposledy. Čím více je osoba zablokována v zorném poli kamery, tím více může dojít k predikčním chybám. Intellex může snadno sledovat člověka kráčejícího za stromem konstantní rychlostí, ale osobu pohybující se za budovou proměnnou rychlostí může ztratit. Rychlost záznamu kamery Pohybující se objekty v zorném poli kamery po spuštění Umístění kamery Kamera je příliš blízko objektům Nadměrný šum ve video signálu Zorné pole kamery může částečně zablokovat nějaká překážka. Například, člověk kráčející za autem může mít neviditelnou spodní část těla a systém Intellex si všimne, že velikost sledovaného objektu se náhle změnila. Pokud nastavujete poplachy vyhodnocující velikost objektu, uvědomte si, že i částečná nebo dočasná překážka může zvýšit pravděpodobnost vzniku poplachu. Pokud rychlost záznamu kamery poklesne pod 7 snímků za sekundu, dojde k poklesu spolehlivosti snímání daného objektu. Kvalita snímání je snížena, pokud jednotka Intellex nedokáže určit které objekty tvoří pozadí a které se pohybují. V rušné místnosti umístěte kameru do dostatečné výšky se sklonem k podlaze. Pokud je to možné, nasměrujte kameru na nepohyblivé pozadí. Pohybující se objekt by neměl zabírat více než 25% snímané scény. Velké objekty jsou obvyklé při snímání vnitřních prostor. Kameru umístěte do dostatečné vzdálenosti od objektů, které mají být sledovány. Vyvarujte se nízkým úrovním signálu nebo příliš velkému zesílení, kdy dochází k výraznému poklesu kvality snímání. 38 Intellex

49 Pokročilé vlastnosti Zobrazení deníku událostí 1 V hlavním okně klikněte na Nástroje. Objeví se okno s Možnosti nástrojů. 2 Po kliknutí na Deník událostí se zobrazí seznam událostí, které uživatel po přihlášení provedl. 3 V okně Rozsah zvolte časový úsek. Pokud zvolíte položku Zadat, nastavte počáteční a koncové datum a čas časového úseku. 4 Klikněte na Načíst pro zobrazení aktivit provedených během zadaného časového úseku. Výsledný seznam lze upravit definováním uživatele, kategorie a aktivity. Uživatelský manuál 39

50 Pokročilé vlastnosti Přihlašovací jméno uživatele a čas, kdy byla akce provedena Určuje, zda byla akce provedena lokálně na Intellexu nebo vzdáleně přes Network Client nebo jiný software Kategorie aktivity Akce v kategorii Popis aktivity Export celého deníku do souboru Export zobrazeného deníku do souboru Vytiskne všechny položky, může tisknout vzdáleně přes třetí software (zobrazí IP adresu) Vytiskne pouze položky zobrazené na obrazovce 40 Intellex

51 Pokročilé vlastnosti V části dat je uvedena aktivita uživatele, například, přístup do deníku aktivity nebo export klipů. Vpřípadě exportu je uveden počet klipů v složených závorkách ({}), datum a čas začátku a trvání a název kamery použité pro klip. Uživatelský manuál 41

52 Pokročilé vlastnosti Jesliže jsou data exportem, budou uvedeny dva řádky s informacemi: "Exportované klipy začaly" a "Exportované N klipy". Mezi těmito řádky budou uvedeny podrobnosti o jednotlivých klipech. Exportovaný klip 42 Intellex

53 Pokročilé vlastnosti Jestliže je do klipu zapojeno více než osm kamer, bude se skládat ze dvou dalších řádků s rovnakým datem, časem začátku a trvání. Budou mít to samé číslo v složených závorkách na začátku řádku s údaji. Oznámí, že existuje pouze jeden klip Oznámí, že existují dva klipy Oznámí, jaký počet klipů je v exportu. Pokud klip 1 exportuje více než osm kamer, uvidíte dva řádky s informacemi, jak je uvedené výše, začínaje s číslem 1 v složených závorkách. Podobně, pokud klip 2 exportuje více než osm kamer, uvidíte dva řádky, na začátku s číslem 2 v složených závorkách. Uživatelský manuál 43
