1 DVD systém domácího kina MX2500 Návod k obsluze Servisní podporu naleznete na

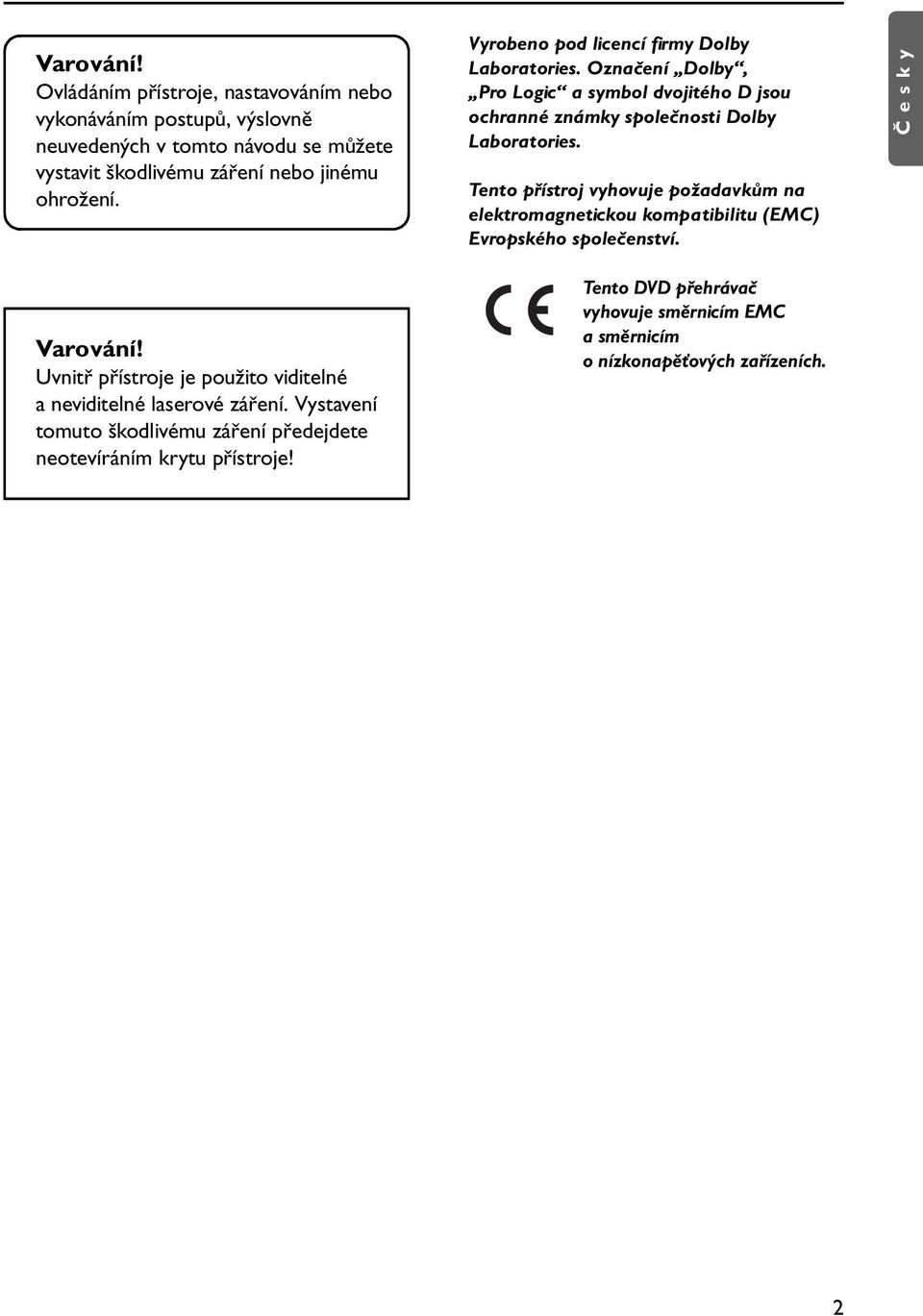

2 Varování! Ovládáním přístroje, nastavováním nebo vykonáváním postupů, výslovně neuvedených v tomto návodu se můžete vystavit škodlivému záření nebo jinému ohrožení. Vyrobeno pod licencí firmy Dolby Laboratories. Označení Dolby, Pro Logic a symbol dvojitého D jsou ochranné známky společnosti Dolby Laboratories. Tento přístroj vyhovuje požadavkům na elektromagnetickou kompatibilitu (EMC) Evropského společenství. Varování! Uvnitř přístroje je použito viditelné a neviditelné laserové záření. Vystavení tomuto škodlivému záření předejdete neotevíráním krytu přístroje! Tento DVD přehrávač vyhovuje směrnicím EMC asměrnicím o nízkonapěťových zařízeních. 2

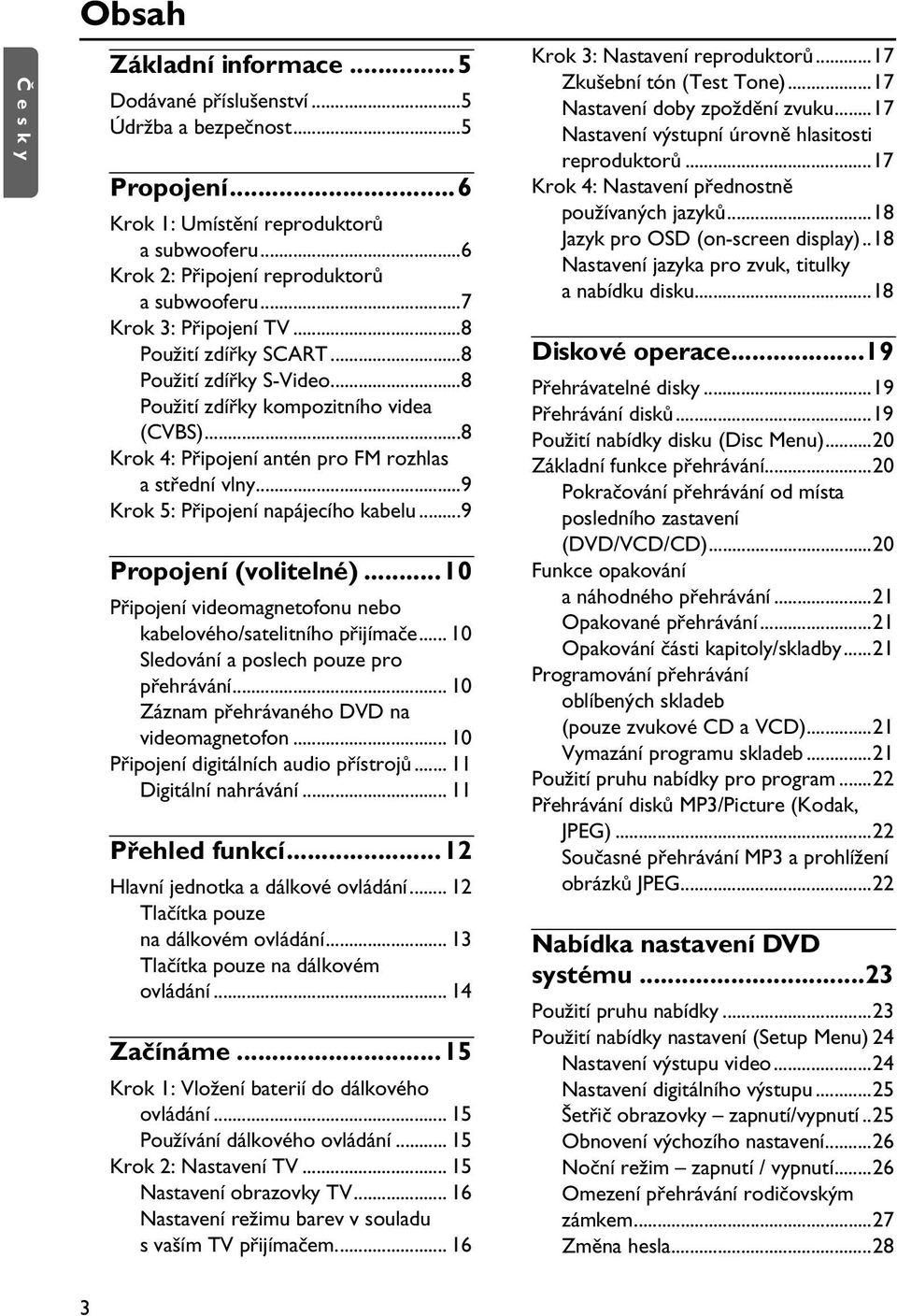

3 Obsah Základní informace...5 Dodávané příslušenství...5 Údržba a bezpečnost...5 Propojení...6 Krok 1: Umístění reproduktorů a subwooferu...6 Krok 2: Připojení reproduktorů a subwooferu...7 Krok 3: Připojení TV...8 Použití zdířky SCART...8 Použití zdířky S-Video...8 Použití zdířky kompozitního videa (CVBS)...8 Krok 4: Připojení antén pro FM rozhlas a střední vlny...9 Krok 5: Připojení napájecího kabelu...9 Propojení (volitelné)...10 Připojení videomagnetofonu nebo kabelového/satelitního přijímače Sledování a poslech pouze pro přehrávání Záznam přehrávaného DVD na videomagnetofon Připojení digitálních audio přístrojů Digitální nahrávání Přehled funkcí...12 Hlavní jednotka a dálkové ovládání Tlačítka pouze na dálkovém ovládání Tlačítka pouze na dálkovém ovládání Začínáme...15 Krok 1: Vložení baterií do dálkového ovládání Používání dálkového ovládání Krok 2: Nastavení TV Nastavení obrazovky TV Nastavení režimu barev v souladu s vaším TV přijímačem Krok 3: Nastavení reproduktorů...17 Zkušební tón (Test Tone)...17 Nastavení doby zpoždění zvuku...17 Nastavení výstupní úrovně hlasitosti reproduktorů...17 Krok 4: Nastavení přednostně používaných jazyků...18 Jazyk pro OSD (on-screen display)..18 Nastavení jazyka pro zvuk, titulky a nabídku disku...18 Diskové operace...19 Přehrávatelné disky...19 Přehrávání disků...19 Použití nabídky disku (Disc Menu)...20 Základní funkce přehrávání...20 Pokračování přehrávání od místa posledního zastavení (DVD/VCD/CD)...20 Funkce opakování a náhodného přehrávání...21 Opakované přehrávání...21 Opakování části kapitoly/skladby...21 Programování přehrávání oblíbených skladeb (pouze zvukové CD a VCD)...21 Vymazání programu skladeb...21 Použití pruhu nabídky pro program...22 Přehrávání disků MP3/Picture (Kodak, JPEG)...22 Současné přehrávání MP3 a prohlížení obrázků JPEG...22 Nabídka nastavení DVD systému...23 Použití pruhu nabídky...23 Použití nabídky nastavení (Setup Menu) 24 Nastavení výstupu video...24 Nastavení digitálního výstupu...25 Šetřič obrazovky zapnutí/vypnutí..25 Obnovení výchozího nastavení...26 Noční režim zapnutí / vypnutí...26 Omezení přehrávání rodičovským zámkem...27 Změna hesla...28 Obsah 3

4 Nastavení tuneru Naladění rozhlasové stanice Přednastavení rozhlasových stanic Automatické přednastavení Ruční přednastavení Naladění přednastavené stanice Vymazání přednastavené stanice Další funkce Ovládání zvuku Výběr prostorového zvuku Nastavení digitálních prostorových efektů Obsah Nastavení hlasitosti...30 Tlumení jasu displeje přístroje...30 Používání dálkového ovládání na televizní přijímač Philips...30 Nastavení časového spínače...31 Technické parametry...32 Odstraňování problémů Glosář

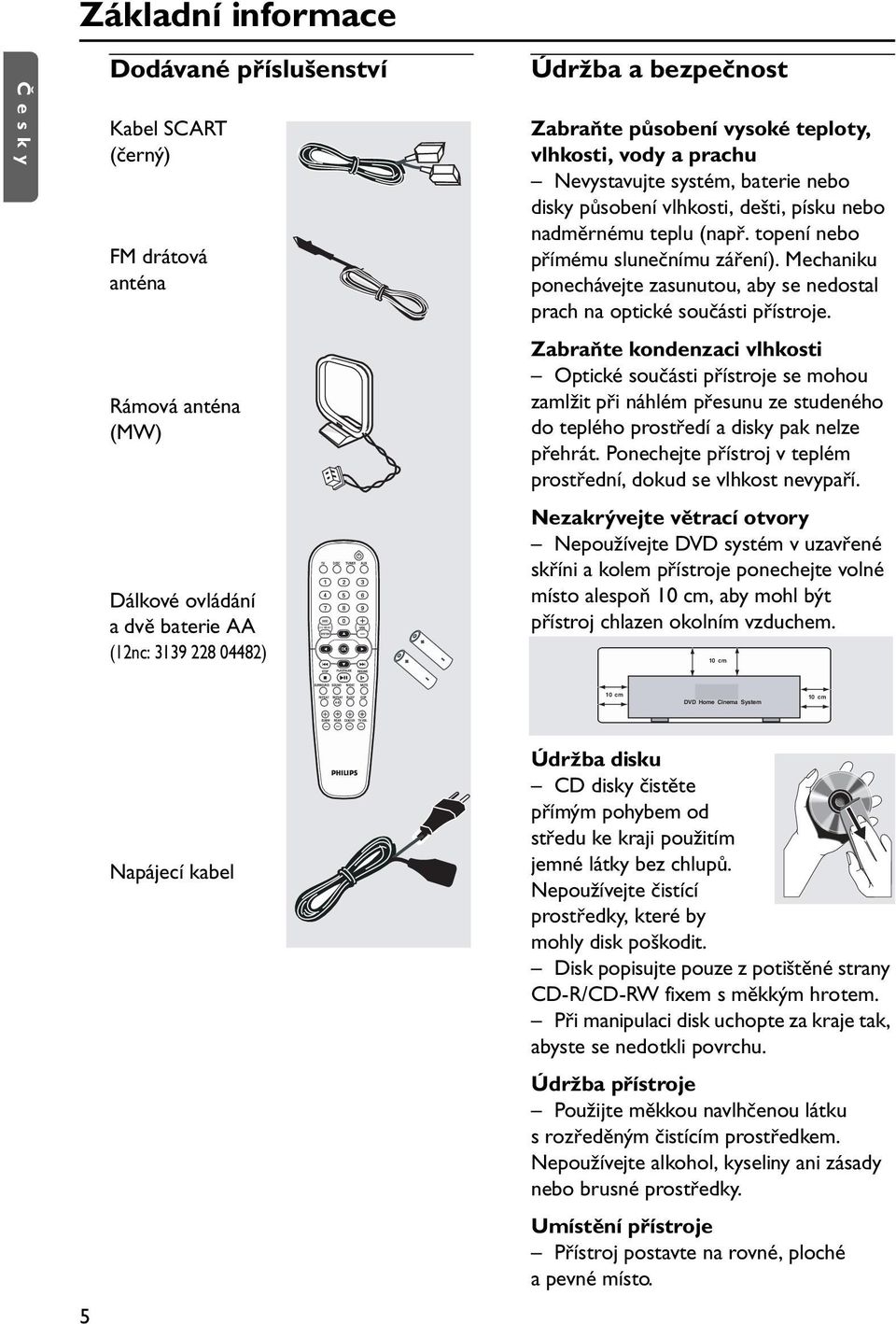

5 DVD MENU Základní informace Dodávané příslušenství Kabel SCART (černý) FM drátová anténa Údržba a bezpečnost Zabraňte působení vysoké teploty, vlhkosti, vody a prachu Nevystavujte systém, baterie nebo disky působení vlhkosti, dešti, písku nebo nadměrnému teplu (např. topení nebo přímému slunečnímu záření). Mechaniku ponechávejte zasunutou, aby se nedostal prach na optické součásti přístroje. Základní informace Rámová anténa (MW) Zabraňte kondenzaci vlhkosti Optické součásti přístroje se mohou zamlžit při náhlém přesunu ze studeného do teplého prostředí a disky pak nelze přehrát. Ponechejte přístroj v teplém prostřední, dokud se vlhkost nevypaří. Dálkové ovládání advě baterie AA (12nc: ) Nezakrývejte větrací otvory Nepoužívejte DVD systém v uzavřené skříni a kolem přístroje ponechejte volné místo alespoň 10 cm, aby mohl být přístroj chlazen okolním vzduchem. 10 cm PHILIPS 10 cm 10 cm DVD Home Cinema System 5 Napájecí kabel Údržba disku CD disky čistěte přímým pohybem od středu ke kraji použitím jemné látky bez chlupů. Nepoužívejte čistící prostředky, které by mohly disk poškodit. Disk popisujte pouze z potištěné strany CD-R/CD-RW fixem s měkkým hrotem. Při manipulaci disk uchopte za kraje tak, abyste se nedotkli povrchu. Údržba přístroje Použijte měkkou navlhčenou látku s rozředěným čistícím prostředkem. Nepoužívejte alkohol, kyseliny ani zásady nebo brusné prostředky. Umístění přístroje Přístroj postavte na rovné, ploché apevné místo.

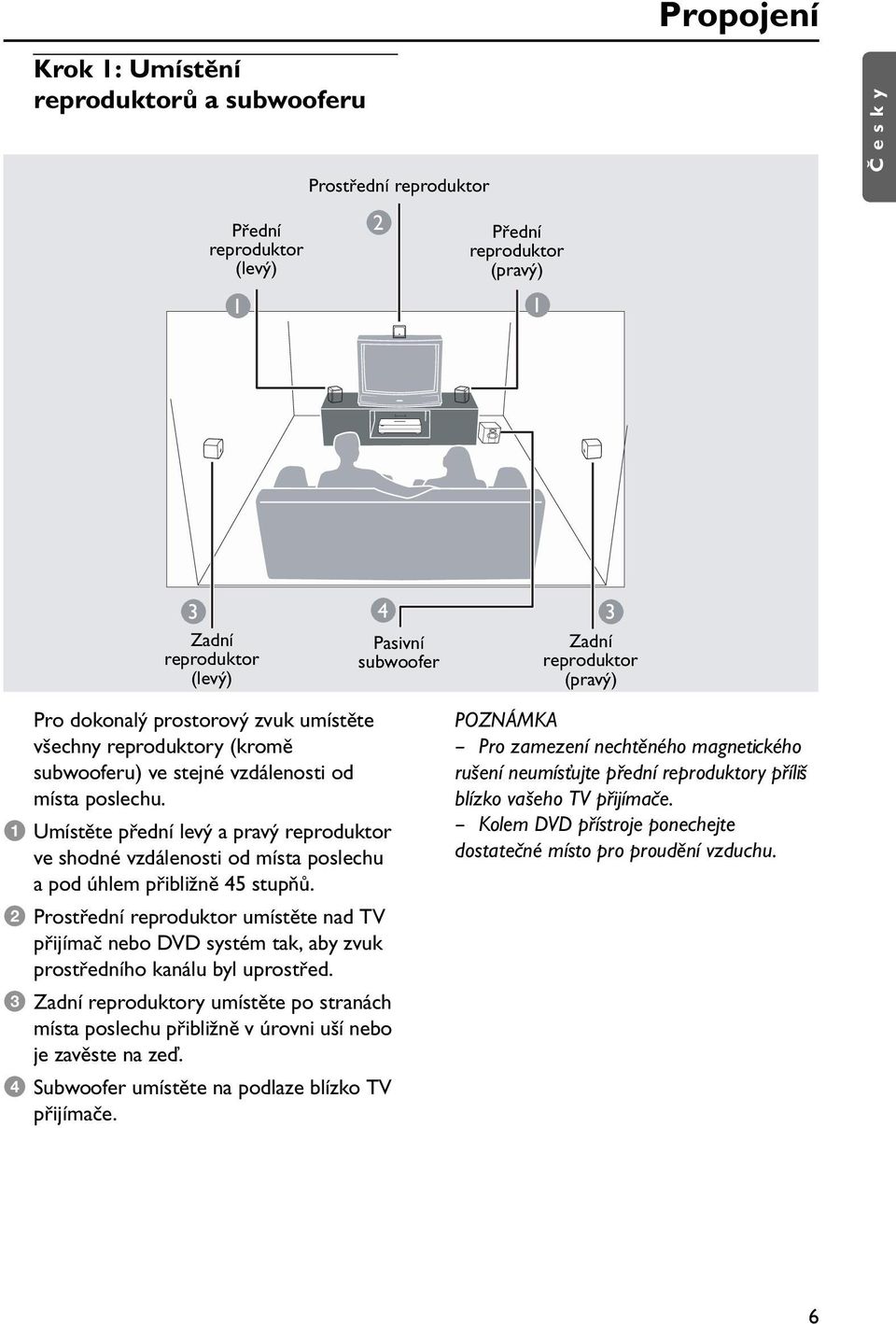

6 Propojení Propojení Krok 1: Umístění reproduktorů a subwooferu Prostřední reproduktor Přední reproduktor (levý) 2 Přední reproduktor (pravý) Zadní reproduktor (levý) Pasivní subwoofer Pro dokonalý prostorový zvuk umístěte všechny reproduktory (kromě subwooferu) ve stejné vzdálenosti od místa poslechu. 1 Umístěte přední levý a pravý reproduktor ve shodné vzdálenosti od místa poslechu a pod úhlem přibližně 45 stupňů. 2 Prostřední reproduktor umístěte nad TV přijímač nebo DVD systém tak, aby zvuk prostředního kanálu byl uprostřed. 3 Zadní reproduktory umístěte po stranách místa poslechu přibližně v úrovni uší nebo je zavěste na zeď. 4 Subwoofer umístěte na podlaze blízko TV přijímače. 3 Zadní reproduktor (pravý) Pro zamezení nechtěného magnetického rušení neumísťujte přední reproduktory příliš blízko vašeho TV přijímače. Kolem DVD přístroje ponechejte dostatečné místo pro proudění vzduchu. 6

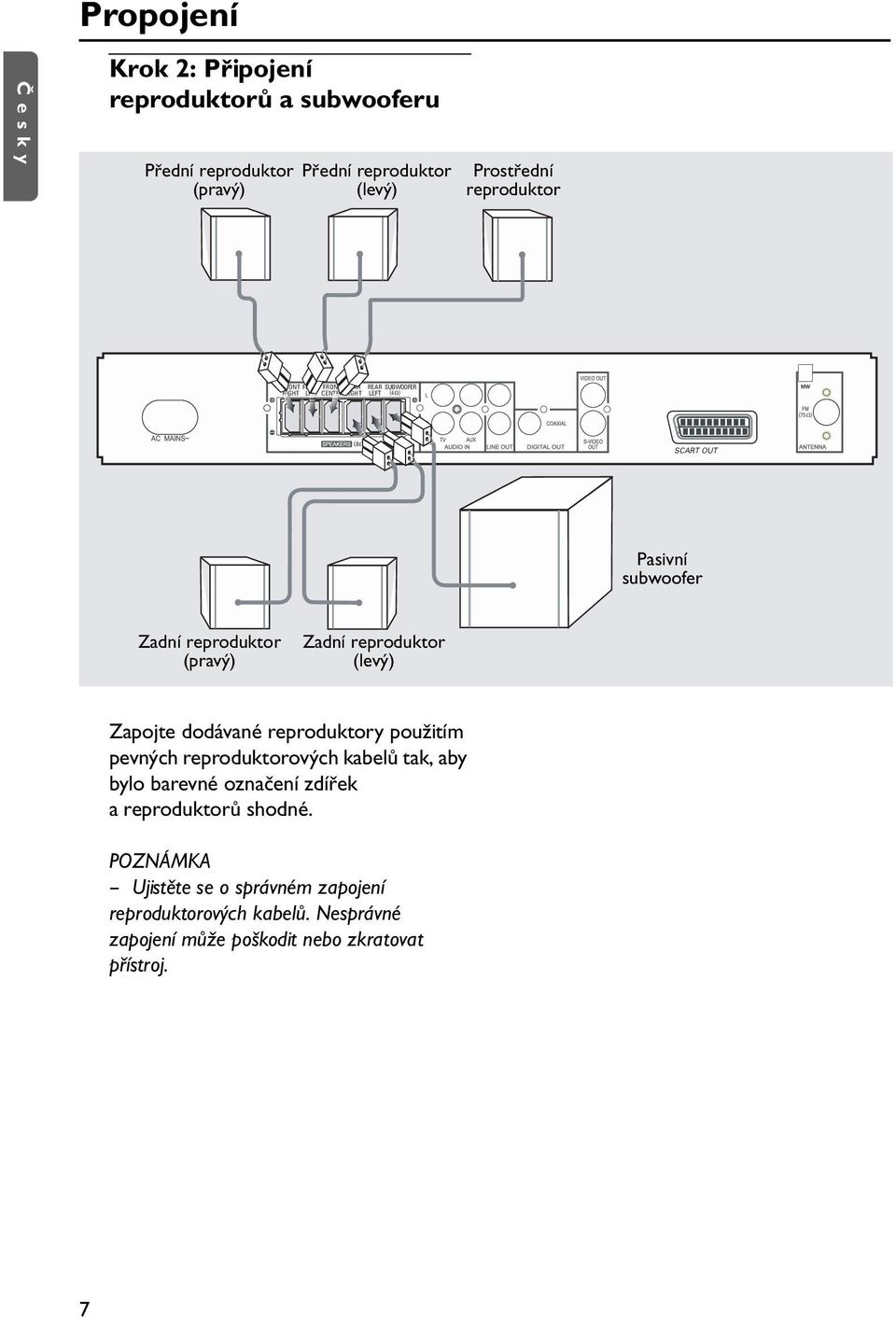

7 Propojení Krok 2: Připojení reproduktorů a subwooferu Přední reproduktor (pravý) Přední reproduktor (levý) Prostřední reproduktor FRONT FRONT REAR REAR RIGHT LEFT CENTER FRONT RIGHT LEFT SUBWOOFER SCART OUT Pasivní subwoofer Zadní reproduktor (pravý) Zadní reproduktor (levý) Zapojte dodávané reproduktory použitím pevných reproduktorových kabelů tak, aby bylo barevné označení zdířek a reproduktorů shodné. Ujistěte se o správném zapojení reproduktorových kabelů. Nesprávné zapojení může poškodit nebo zkratovat přístroj. 7

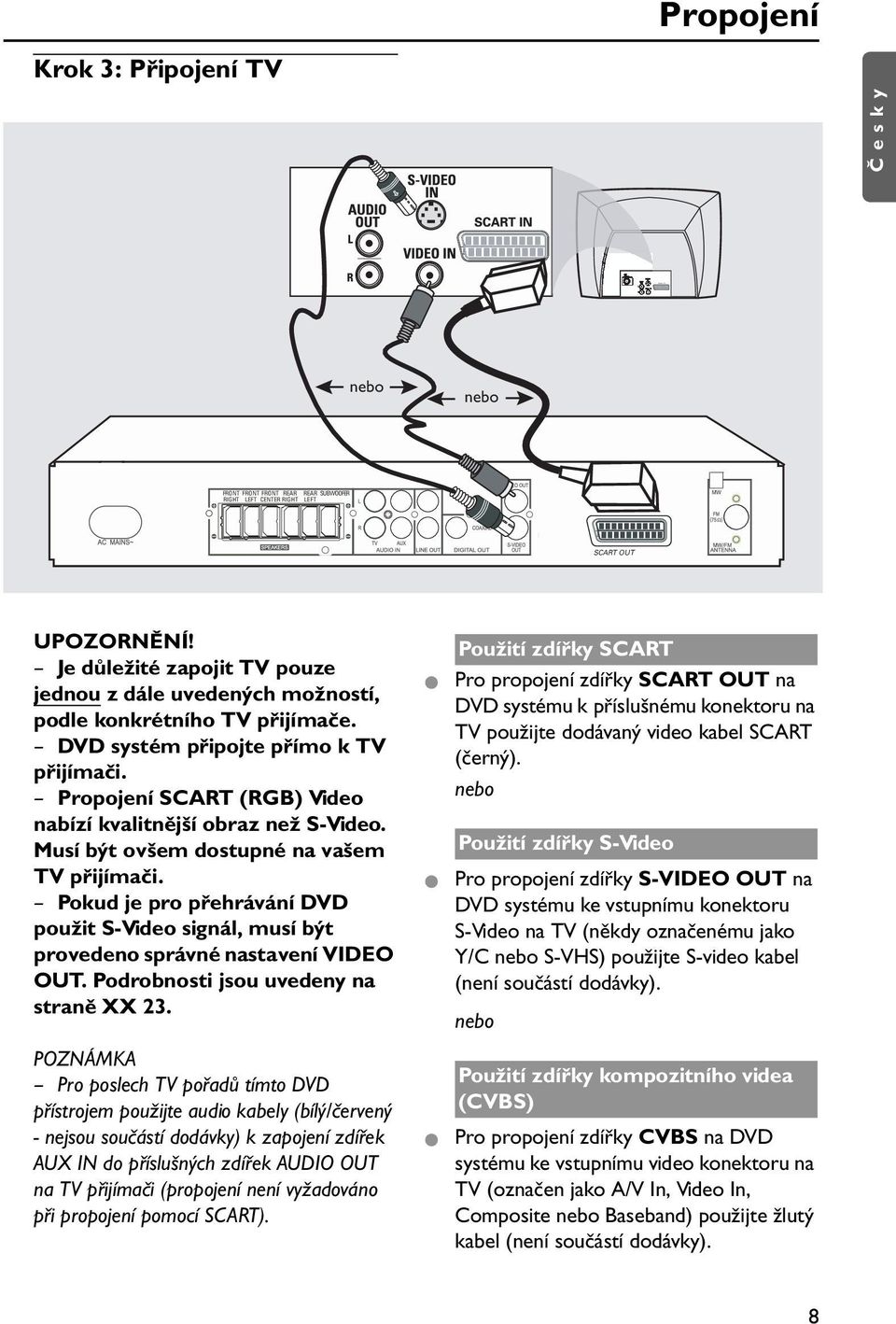

8 SCART IN Krok 3: Připojení TV Propojení nebo nebo FRONT RIGHT FRONT REAR LEFT CENTER FRONT RIGHT REAR LEFT SUBWOOFER MW SCART OUT MW UPOZORNĚNÍ! Je důležité zapojit TV pouze jednou z dále uvedených možností, podle konkrétního TV přijímače. DVD systém připojte přímo k TV přijímači. Propojení SCART (RGB) Video nabízí kvalitnější obraz než S-Video. Musí být ovšem dostupné na vašem TV přijímači. Pokud je pro přehrávání DVD použit S-Video signál, musí být provedeno správné nastavení VIDEO OUT. Podrobnosti jsou uvedeny na straně XX 23. Pro poslech TV pořadů tímto DVD přístrojem použijte audio kabely (bílý/červený - nejsou součástí dodávky) k zapojení zdířek AUX IN do příslušných zdířek AUDIO OUT na TV přijímači (propojení není vyžadováno při propojení pomocí SCART). Použití zdířky SCART Pro propojení zdířky SCART OUT na DVD systému k příslušnému konektoru na TV použijte dodávaný video kabel SCART (černý). nebo Použití zdířky S-Video Pro propojení zdířky S-VIDEO OUT na DVD systému ke vstupnímu konektoru S-Video na TV (někdy označenému jako Y/C nebo S-VHS) použijte S-video kabel (není součástí dodávky). nebo Použití zdířky kompozitního videa (CVBS) Pro propojení zdířky CVBS na DVD systému ke vstupnímu video konektoru na TV (označen jako A/V In, Video In, Composite nebo Baseband) použijte žlutý kabel (není součástí dodávky). 8

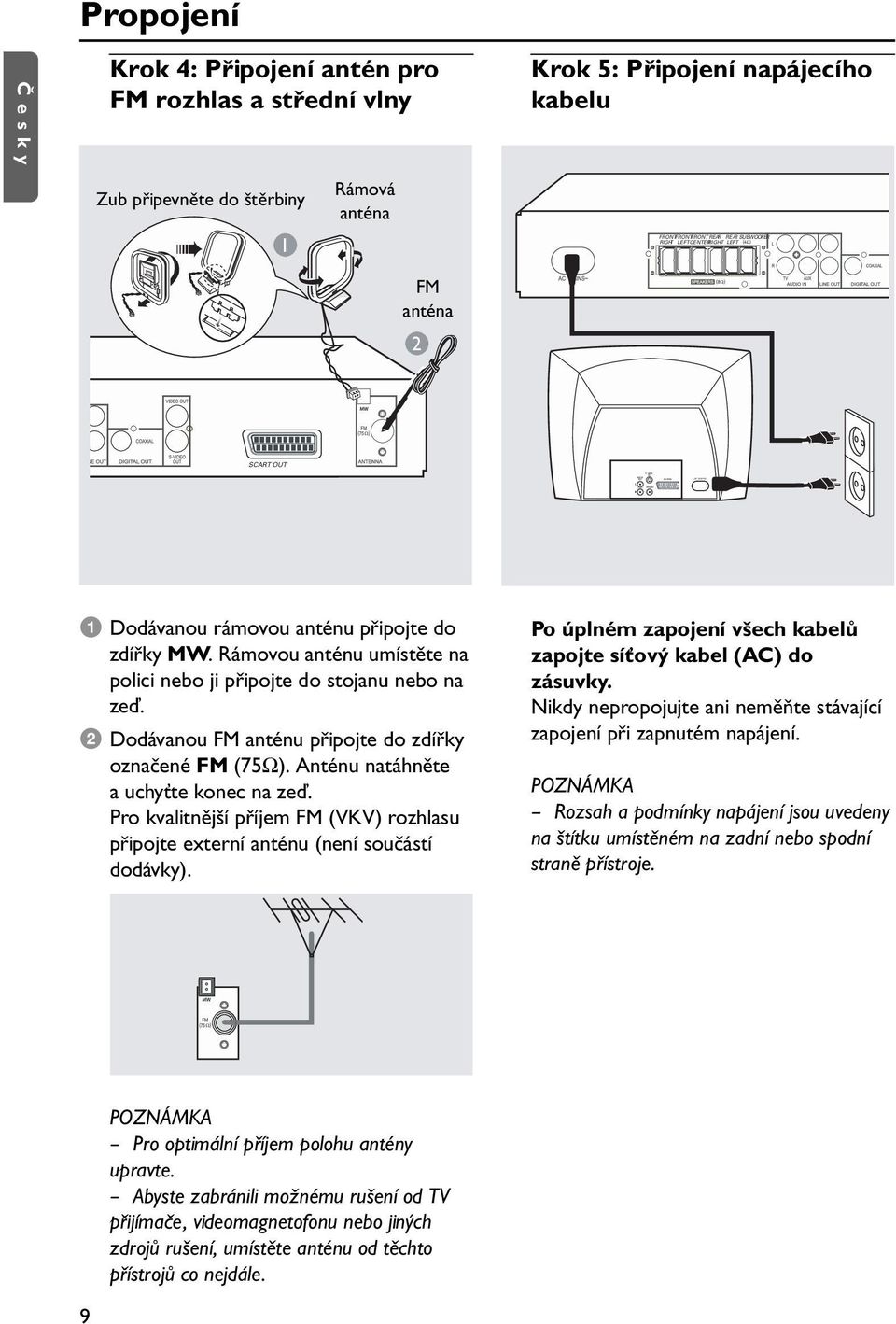

9 S-VIDEO IN AUDIO OUT VIDEO IN SCART IN ~ AC MAINS Propojení Krok 4: Připojení antén pro FM rozhlas a střední vlny Krok 5: Připojení napájecího kabelu Zub připevněte do štěrbiny 1 Rámová anténa FM anténa 2 FRONT FRONT REAR RIGHT LEFT FRONT REAR CENTERIGHT LEFT SUBWOOFER SCART OUT 1 Dodávanou rámovou anténu připojte do zdířky MW. Rámovou anténu umístěte na polici nebo ji připojte do stojanu nebo na zeď. 2 Dodávanou FM anténu připojte do zdířky označené FM (75Ω). Anténu natáhněte a uchyťte konec na zeď. Pro kvalitnější příjem FM (VKV) rozhlasu připojte externí anténu (není součástí dodávky). Po úplném zapojení všech kabelů zapojte síťový kabel (AC) do zásuvky. Nikdy nepropojujte ani neměňte stávající zapojení při zapnutém napájení. Rozsah a podmínky napájení jsou uvedeny na štítku umístěném na zadní nebo spodní straně přístroje. Pro optimální příjem polohu antény upravte. Abyste zabránili možnému rušení od TV přijímače, videomagnetofonu nebo jiných zdrojů rušení, umístěte anténu od těchto přístrojů co nejdále. 9

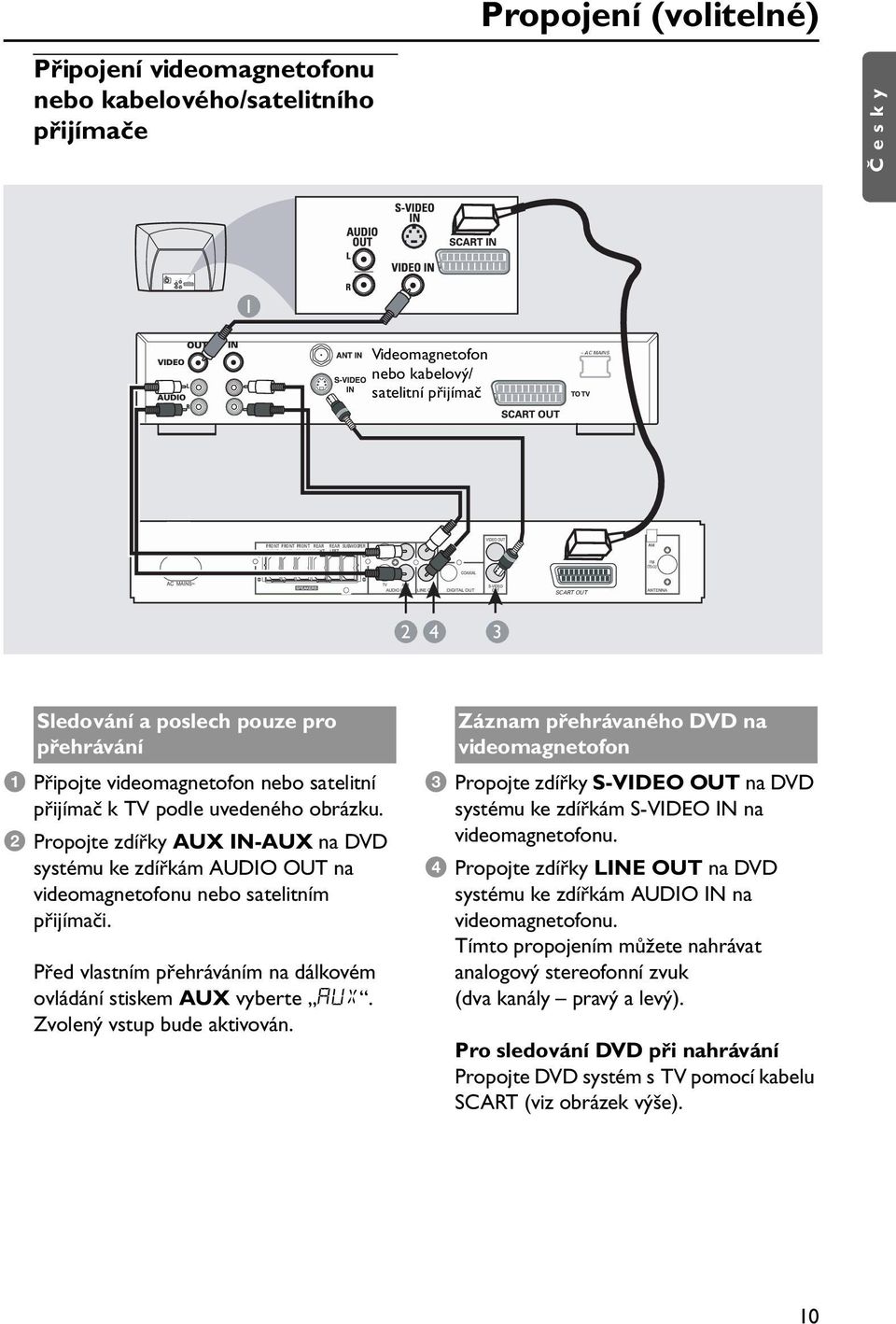

10 S-VIDEO IN AUDIO OUT VIDEO IN SCART IN Propojení (volitelné) Připojení videomagnetofonu nebo kabelového/satelitního přijímače Propojení (volitelné) 1 Videomagnetofon nebo kabelový/ satelitní přijímač ~ AC MAINS FRONT FRONT FRONT REAR REAR SUBWOOFER RIGHT LEFT CENTER RIGHT LEFT SCART OUT Sledování a poslech pouze pro přehrávání 1 Připojte videomagnetofon nebo satelitní přijímač k TV podle uvedeného obrázku. 2 Propojte zdířky AUX IN-AUX na DVD systému ke zdířkám AUDIO OUT na videomagnetofonu nebo satelitním přijímači. Před vlastním přehráváním na dálkovém ovládání stiskem AUX vyberte AUX. Zvolený vstup bude aktivován. Záznam přehrávaného DVD na videomagnetofon 3 Propojte zdířky S-VIDEO OUT na DVD systému ke zdířkám S-VIDEO IN na videomagnetofonu. 4 Propojte zdířky LINE OUT na DVD systému ke zdířkám AUDIO IN na videomagnetofonu. Tímto propojením můžete nahrávat analogový stereofonní zvuk (dva kanály pravý a levý). Pro sledování DVD při nahrávání Propojte DVD systém s TV pomocí kabelu SCART (viz obrázek výše). 10

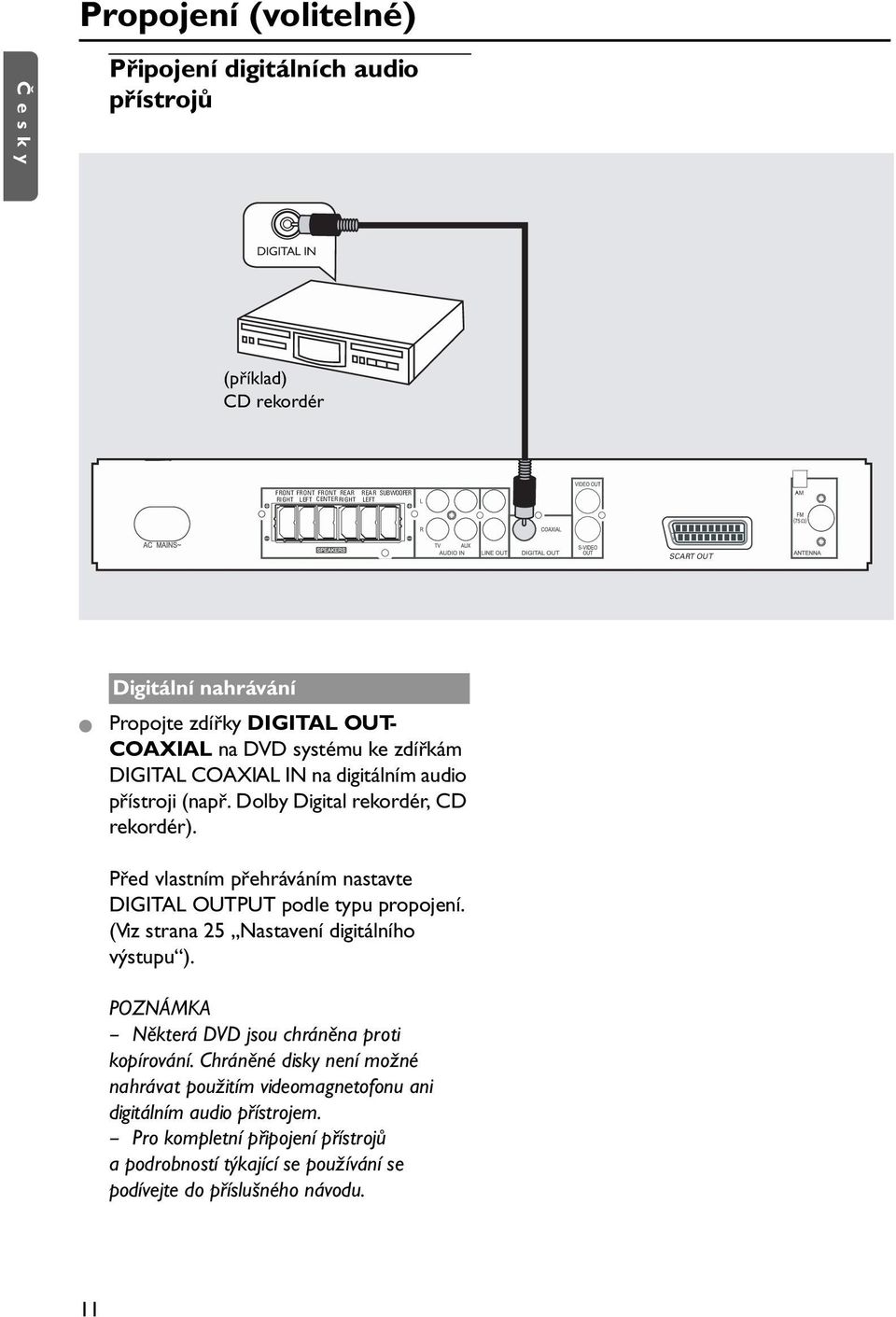

11 Propojení (volitelné) Připojení digitálních audio přístrojů DIGITAL IN (příklad) CD rekordér FRONT RIGHT FRONT FRONT REAR LEFT RIGHT REAR SUBWOOFER CENTER LEFT SCART OUT Digitální nahrávání Propojte zdířky DIGITAL OUT- COAXIAL na DVD systému ke zdířkám DIGITAL COAXIAL IN na digitálním audio přístroji (např. Dolby Digital rekordér, CD rekordér). Před vlastním přehráváním nastavte DIGITAL OUTPUT podle typu propojení. (Viz strana 25 Nastavení digitálního výstupu ). Některá DVD jsou chráněna proti kopírování. Chráněné disky není možné nahrávat použitím videomagnetofonu ani digitálním audio přístrojem. Pro kompletní připojení přístrojů a podrobností týkající se používání se podívejte do příslušného návodu. 11

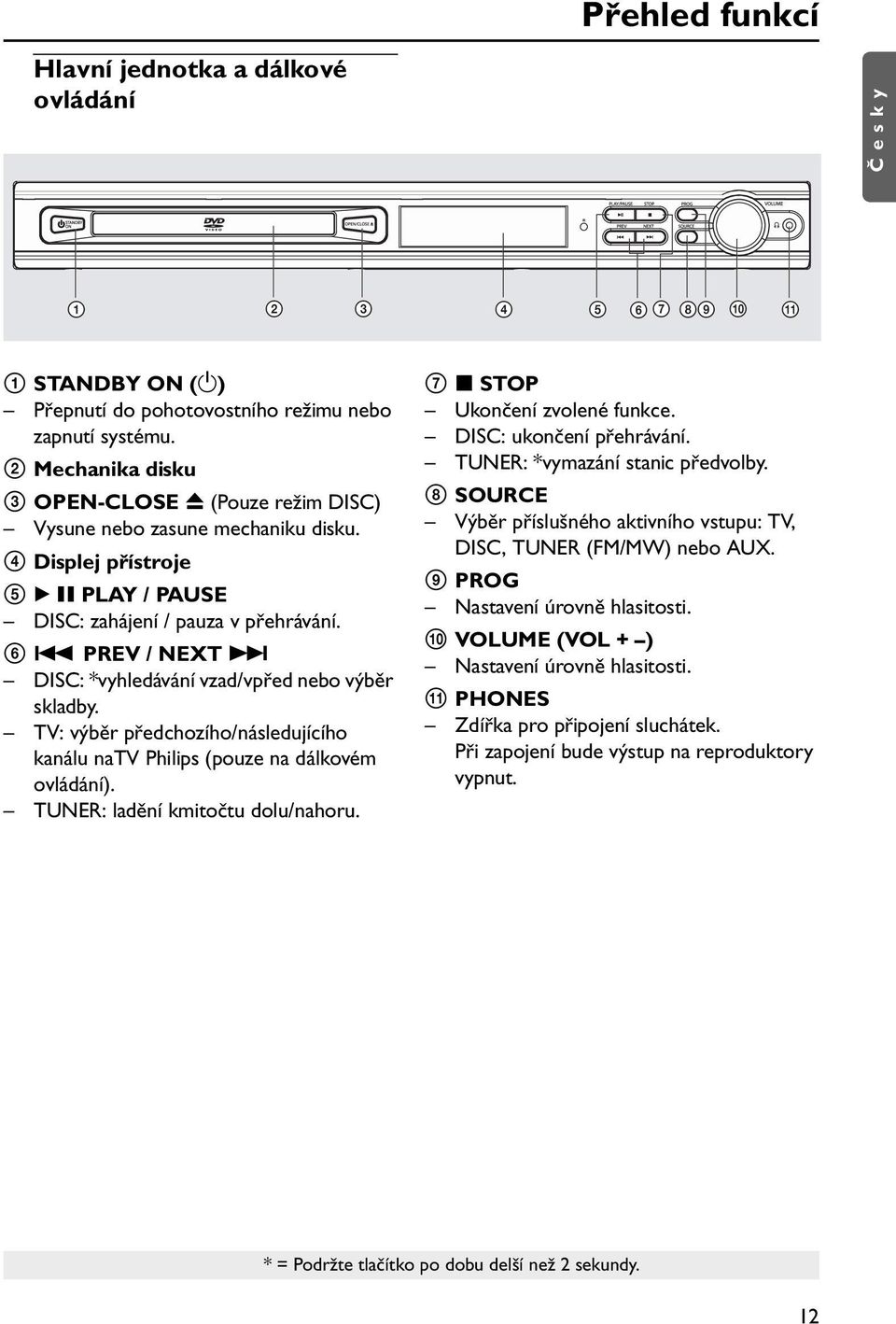

12 Přehled funkcí Přehled funkcí Hlavní jednotka a dálkové ovládání ! 1 STANDBY ON (1) Přepnutí do pohotovostního režimu nebo zapnutí systému. 2 Mechanika disku 3 OPEN-CLOSE Z (Pouze režim DISC) Vysune nebo zasune mechaniku disku. 4 Displej přístroje 5 B X PLAY / PAUSE DISC: zahájení / pauza v přehrávání. 6. PREV / NEXT > DISC: *vyhledávání vzad/vpřed nebo výběr skladby. TV: výběr předchozího/následujícího kanálu natv Philips (pouze na dálkovém ovládání). TUNER: ladění kmitočtu dolu/nahoru. 7 x STOP Ukončení zvolené funkce. DISC: ukončení přehrávání. TUNER: *vymazání stanic předvolby. 8 SOURCE Výběr příslušného aktivního vstupu: TV, DISC, TUNER (FM/MW) nebo AUX. 9 PROG Nastavení úrovně hlasitosti. q; VOLUME (VOL + ) Nastavení úrovně hlasitosti. qa PHONES Zdířka pro připojení sluchátek. Při zapojení bude výstup na reproduktory vypnut. * = Podržte tlačítko po dobu delší než 2 sekundy. 12

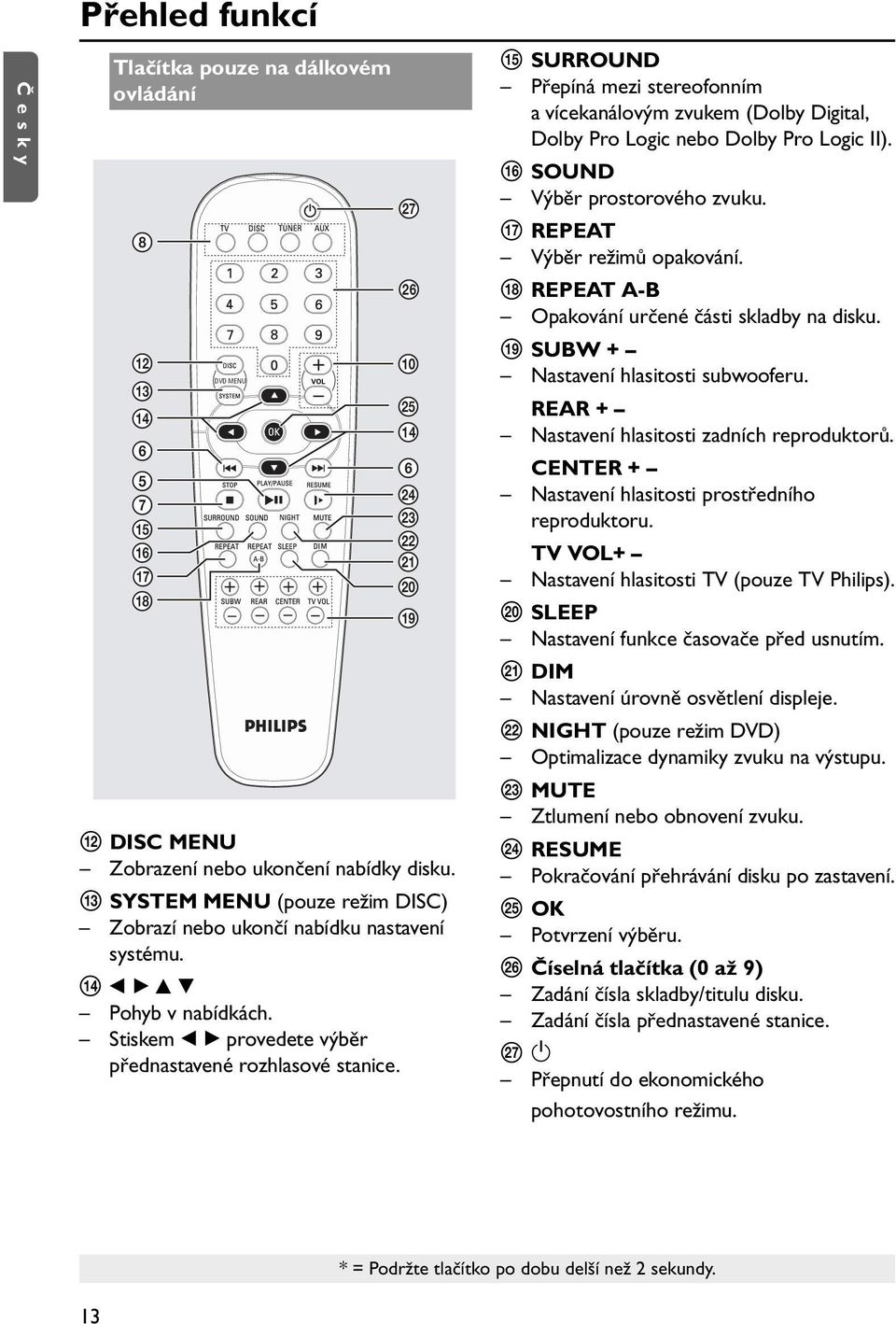

13 Přehled funkcí Tlačítka pouze na dálkovém ovládání 8!!! 6 5 7!!!! qs DISC MENU Zobrazení nebo ukončení nabídky disku. qd SYSTEM MENU (pouze režim DISC) Zobrazí nebo ukončí nabídku nastavení systému. qf b B v V Pohyb v nabídkách. Stiskem b B provedete výběr přednastavené rozhlasové stanice. qg SURROUND Přepíná mezi stereofonním a vícekanálovým zvukem (Dolby Digital, Dolby Pro Logic nebo Dolby Pro Logic II). qh SOUND Výběr prostorového zvuku. qj REPEAT Výběr režimů opakování. qk REPEAT A-B Opakování určené části skladby na disku. ql SUBW + Nastavení hlasitosti subwooferu. REAR + Nastavení hlasitosti zadních reproduktorů. CENTER + Nastavení hlasitosti prostředního reproduktoru. TV VOL+ Nastavení hlasitosti TV (pouze TV Philips). w; SLEEP Nastavení funkce časovače před usnutím. wa DIM Nastavení úrovně osvětlení displeje. ws NIGHT (pouze režim DVD) Optimalizace dynamiky zvuku na výstupu. wd MUTE Ztlumení nebo obnovení zvuku. wf RESUME Pokračování přehrávání disku po zastavení. wg OK Potvrzení výběru. wh Číselná tlačítka (0 až 9) Zadání čísla skladby/titulu disku. Zadání čísla přednastavené stanice. wj 1 Přepnutí do ekonomického pohotovostního režimu. * = Podržte tlačítko po dobu delší než 2 sekundy. 13

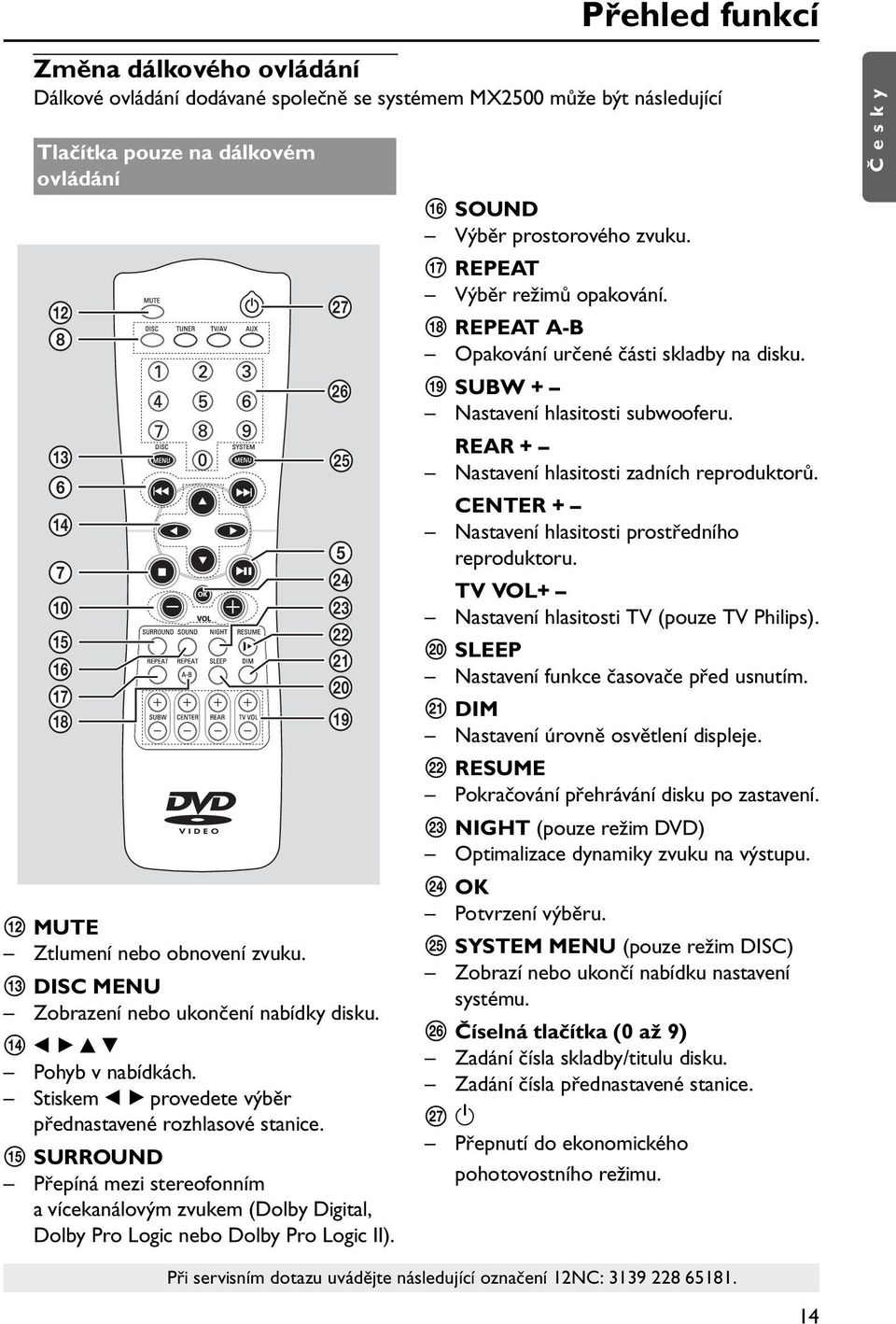

14 Přehled funkcí Změna dálkového ovládání Dálkové ovládání dodávané společně se systémem MX2500 může být následující Tlačítka pouze na dálkovém @ 6! 5 @º!!ª qs MUTE Ztlumení nebo obnovení zvuku. qd DISC MENU Zobrazení nebo ukončení nabídky disku. qf b B v V Pohyb v nabídkách. Stiskem b B provedete výběr přednastavené rozhlasové stanice. qg SURROUND Přepíná mezi stereofonním a vícekanálovým zvukem (Dolby Digital, Dolby Pro Logic nebo Dolby Pro Logic II). qh SOUND Výběr prostorového zvuku. qj REPEAT Výběr režimů opakování. qk REPEAT A-B Opakování určené části skladby na disku. ql SUBW + Nastavení hlasitosti subwooferu. REAR + Nastavení hlasitosti zadních reproduktorů. CENTER + Nastavení hlasitosti prostředního reproduktoru. TV VOL+ Nastavení hlasitosti TV (pouze TV Philips). w; SLEEP Nastavení funkce časovače před usnutím. wa DIM Nastavení úrovně osvětlení displeje. ws RESUME Pokračování přehrávání disku po zastavení. wd NIGHT (pouze režim DVD) Optimalizace dynamiky zvuku na výstupu. wf OK Potvrzení výběru. wg SYSTEM MENU (pouze režim DISC) Zobrazí nebo ukončí nabídku nastavení systému. wh Číselná tlačítka (0 až 9) Zadání čísla skladby/titulu disku. Zadání čísla přednastavené stanice. wj 1 Přepnutí do ekonomického pohotovostního režimu. Při servisním dotazu uvádějte následující označení 12NC:

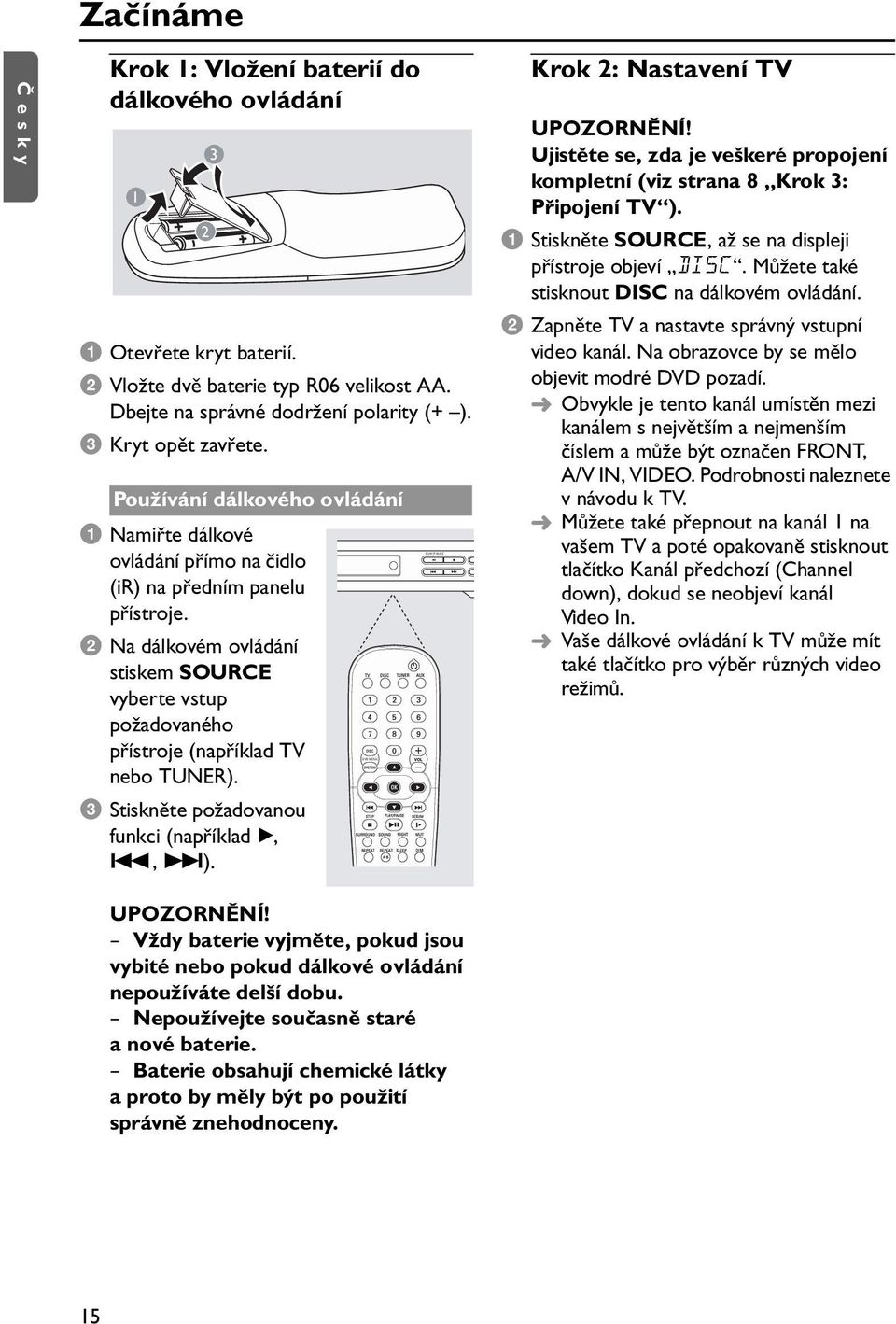

15 DVD MENU PLAY/PAUSE STOP PREV NEXT PR SO Začínáme Krok 1: Vložení baterií do dálkového ovládání 1 1 Otevřete kryt baterií. 2 Vložte dvě baterie typ R06 velikost AA. Dbejte na správné dodržení polarity (+ ). 3 Kryt opět zavřete. Používání dálkového ovládání 1 Namiřte dálkové ovládání přímo na čidlo (ir) na předním panelu přístroje. 2 Na dálkovém ovládání stiskem SOURCE vyberte vstup požadovaného přístroje (například TV nebo TUNER). 3 Stiskněte požadovanou funkci (například B,., >). 2 3 Krok 2: Nastavení TV UPOZORNĚNÍ! Ujistěte se, zda je veškeré propojení kompletní (viz strana 8 Krok 3: Připojení TV ). 1 Stiskněte SOURCE, až se na displeji přístroje objeví DISC. Můžete také stisknout DISC na dálkovém ovládání. 2 Zapněte TV a nastavte správný vstupní video kanál. Na obrazovce by se mělo objevit modré DVD pozadí. Obvykle je tento kanál umístěn mezi kanálem s největším a nejmenším číslem a může být označen FRONT, A/V IN, VIDEO. Podrobnosti naleznete vnávodu ktv. Můžete také přepnout na kanál 1 na vašem TV a poté opakovaně stisknout tlačítko Kanál předchozí (Channel down), dokud se neobjeví kanál Video In. Vaše dálkové ovládání k TV může mít také tlačítko pro výběr různých video režimů. Začínáme UPOZORNĚNÍ! Vždy baterie vyjměte, pokud jsou vybité nebo pokud dálkové ovládání nepoužíváte delší dobu. Nepoužívejte současně staré anové baterie. Baterie obsahují chemické látky a proto by měly být po použití správně znehodnoceny. 15

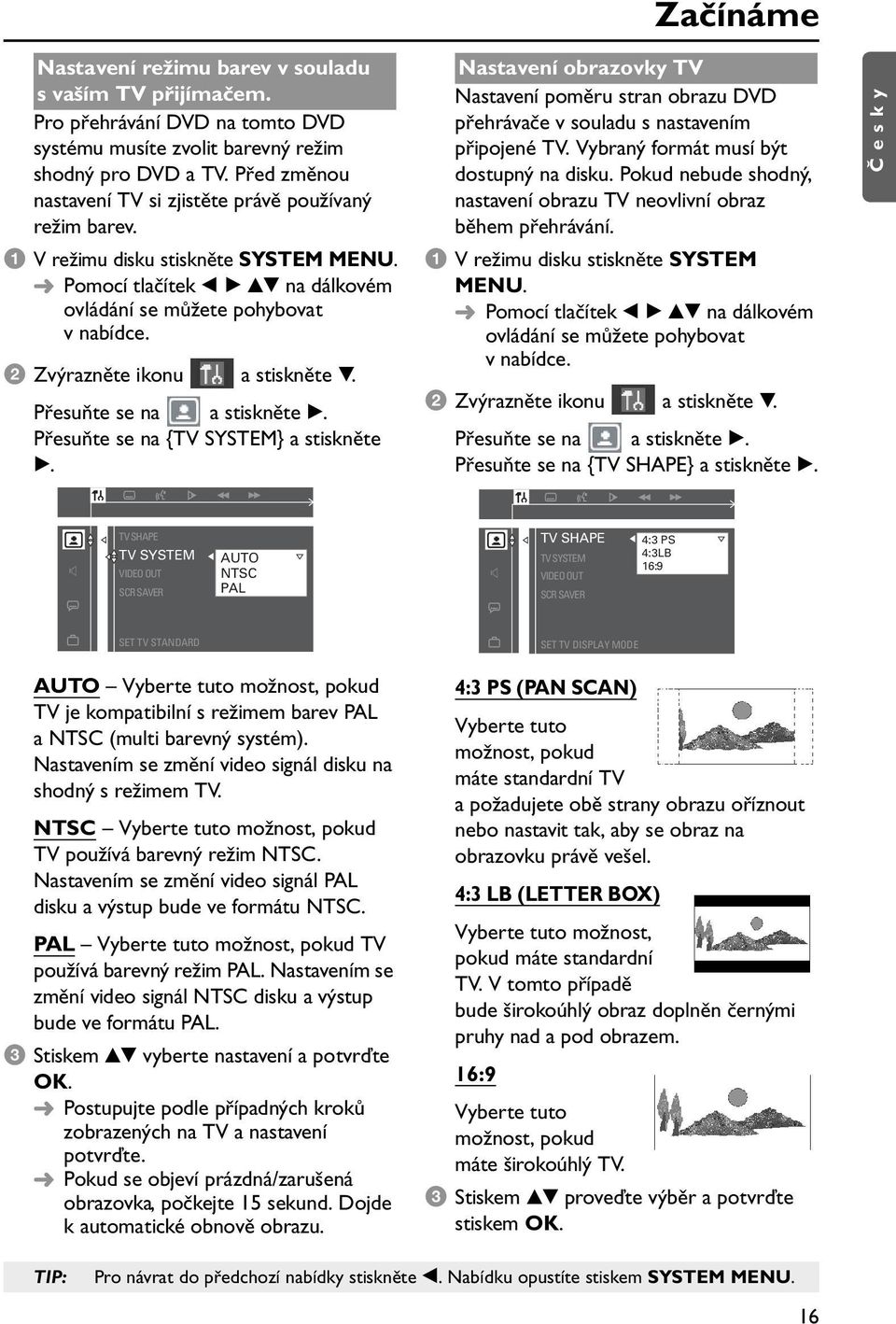

16 Začínáme Nastavení režimu barev v souladu s vaším TV přijímačem. Pro přehrávání DVD na tomto DVD systému musíte zvolit barevný režim shodný pro DVD a TV. Před změnou nastavení TV si zjistěte právě používaný režim barev. 1 V režimu disku stiskněte SYSTEM MENU. Pomocí tlačítek b B vv na dálkovém ovládání se můžete pohybovat vnabídce. 2 Zvýrazněte ikonu a stiskněte V. Přesuňte se na a stiskněte B. Přesuňte se na {TV SYSTEM} a stiskněte B. Nastavení obrazovky TV Nastavení poměru stran obrazu DVD přehrávače v souladu s nastavením připojené TV. Vybraný formát musí být dostupný na disku. Pokud nebude shodný, nastavení obrazu TV neovlivní obraz během přehrávání. 1 V režimu disku stiskněte SYSTEM MENU. Pomocí tlačítek b B vv na dálkovém ovládání se můžete pohybovat vnabídce. 2 Zvýrazněte ikonu a stiskněte V. Přesuňte se na a stiskněte B. Přesuňte se na {TV SHAPE} a stiskněte B. TV SHAPE TV SYSTEM VIDEO OUT SCR SAVER AUTO NTSC PAL TV SHAPE TV SYSTEM VIDEO OUT SCR SAVER 4:3 PS 4:3LB 16:9 SET TV STANDARD AUTO Vyberte tuto možnost, pokud TV je kompatibilní s režimem barev PAL a NTSC (multi barevný systém). Nastavením se změní video signál disku na shodný s režimem TV. NTSC Vyberte tuto možnost, pokud TV používá barevný režim NTSC. Nastavením se změní video signál PAL disku a výstup bude ve formátu NTSC. PAL Vyberte tuto možnost, pokud TV používá barevný režim PAL. Nastavením se změní video signál NTSC disku a výstup bude ve formátu PAL. 3 Stiskem vv vyberte nastavení a potvrďte OK. Postupujte podle případných kroků zobrazených na TV a nastavení potvrďte. Pokud se objeví prázdná/zarušená obrazovka, počkejte 15 sekund. Dojde k automatické obnově obrazu. SET TV DISPLAY MODE 4:3 PS (PAN SCAN) Vyberte tuto možnost, pokud máte standardní TV a požadujete obě strany obrazu oříznout nebo nastavit tak, aby se obraz na obrazovku právě vešel. 4:3 LB (LETTER BOX) Vyberte tuto možnost, pokud máte standardní TV. V tomto případě bude širokoúhlý obraz doplněn černými pruhy nad a pod obrazem. 16:9 Vyberte tuto možnost, pokud máte širokoúhlý TV. 3 Stiskem vv proveďte výběr a potvrďte stiskem OK. TIP: Pro návrat do předchozí nabídky stiskněte b. Nabídku opustíte stiskem SYSTEM MENU. 16

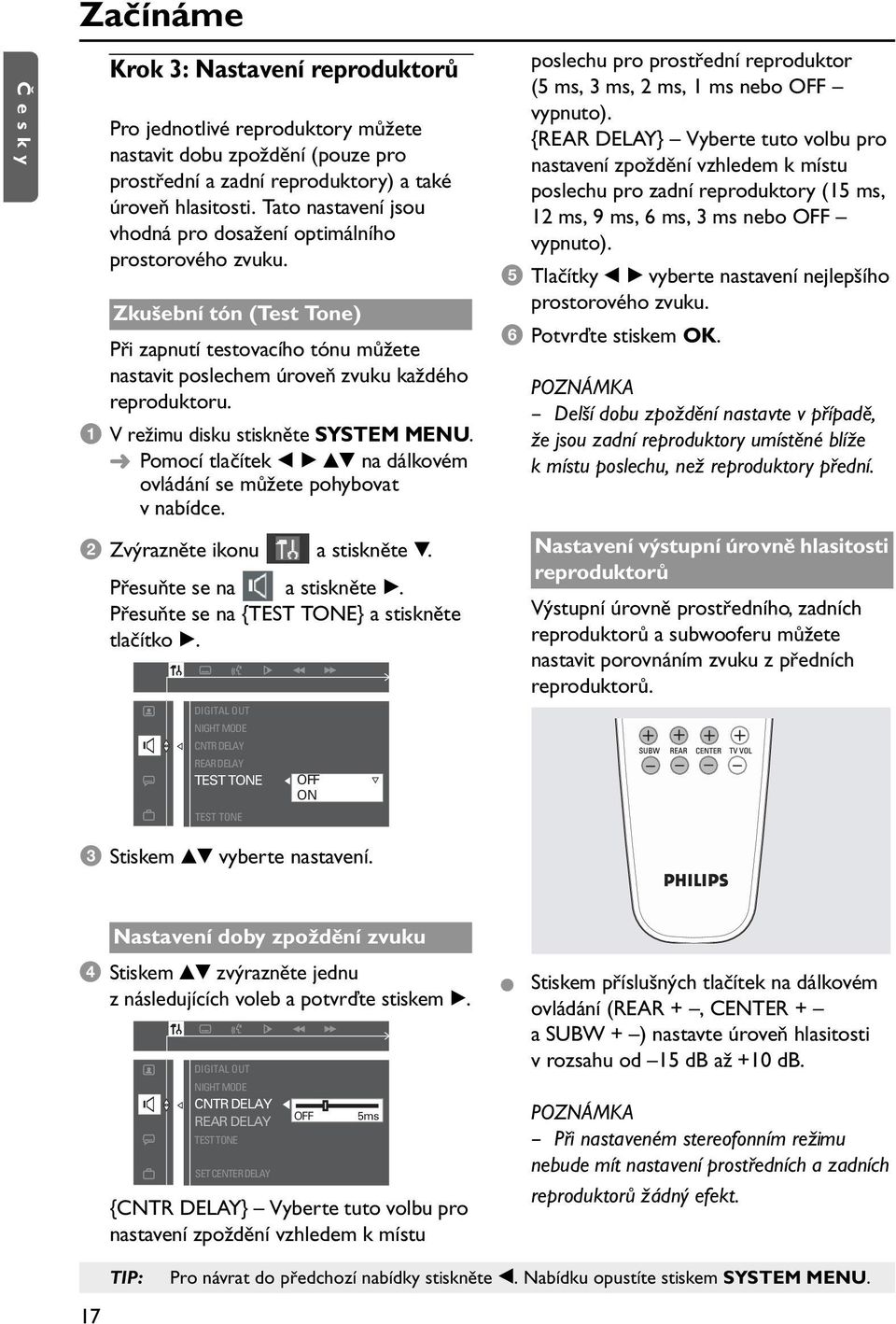

17 Začínáme Krok 3: Nastavení reproduktorů Pro jednotlivé reproduktory můžete nastavit dobu zpoždění (pouze pro prostřední a zadní reproduktory) a také úroveň hlasitosti. Tato nastavení jsou vhodná pro dosažení optimálního prostorového zvuku. Zkušební tón (Test Tone) Při zapnutí testovacího tónu můžete nastavit poslechem úroveň zvuku každého reproduktoru. 1 V režimu disku stiskněte SYSTEM MENU. Pomocí tlačítek b B vv na dálkovém ovládání se můžete pohybovat vnabídce. 2 Zvýrazněte ikonu a stiskněte V. Přesuňte se na a stiskněte B. Přesuňte se na {TEST TONE} a stiskněte tlačítko B. DIGITAL OUT NIGHT MODE CNTR DELAY REAR DELAY TEST TONE TEST TONE OFF ON poslechu pro prostřední reproduktor (5 ms, 3 ms, 2 ms, 1 ms nebo OFF vypnuto). {REAR DELAY} Vyberte tuto volbu pro nastavení zpoždění vzhledem k místu poslechu pro zadní reproduktory (15 ms, 12 ms, 9 ms, 6 ms, 3 ms nebo OFF vypnuto). 5 Tlačítky b B vyberte nastavení nejlepšího prostorového zvuku. 6 Potvrďte stiskem OK. Delší dobu zpoždění nastavte v případě, že jsou zadní reproduktory umístěné blíže k místu poslechu, než reproduktory přední. Nastavení výstupní úrovně hlasitosti reproduktorů Výstupní úrovně prostředního, zadních reproduktorů a subwooferu můžete nastavit porovnáním zvuku z předních reproduktorů. 3 Stiskem vv vyberte nastavení. Nastavení doby zpoždění zvuku 4 Stiskem vv zvýrazněte jednu z následujících voleb a potvrďte stiskem B. DIGITAL OUT NIGHT MODE CNTR DELAY REAR DELAY TEST TONE SET CENTER DELAY OFF 5ms {CNTR DELAY} Vyberte tuto volbu pro nastavení zpoždění vzhledem k místu Stiskem příslušných tlačítek na dálkovém ovládání (REAR +, CENTER + a SUBW + ) nastavte úroveň hlasitosti v rozsahu od 15 db až +10 db. Při nastaveném stereofonním režimu nebude mít nastavení prostředních a zadních reproduktorů žádný efekt. TIP: Pro návrat do předchozí nabídky stiskněte b. Nabídku opustíte stiskem SYSTEM MENU. 17

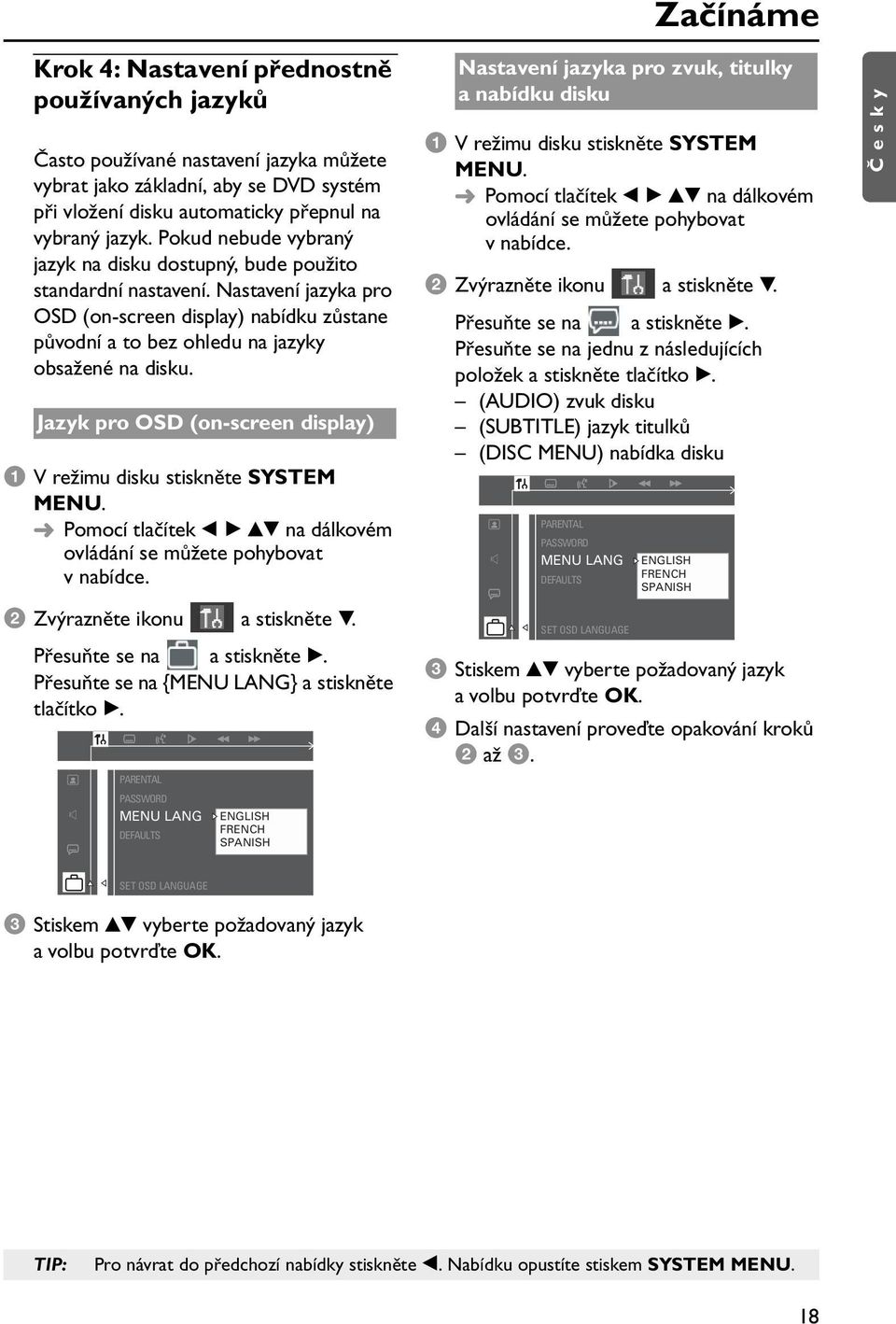

18 Začínáme Krok 4: Nastavení přednostně používaných jazyků Často používané nastavení jazyka můžete vybrat jako základní, aby se DVD systém při vložení disku automaticky přepnul na vybraný jazyk. Pokud nebude vybraný jazyk na disku dostupný, bude použito standardní nastavení. Nastavení jazyka pro OSD (on-screen display) nabídku zůstane původní a to bez ohledu na jazyky obsažené na disku. Jazyk pro OSD (on-screen display) 1 V režimu disku stiskněte SYSTEM MENU. Pomocí tlačítek b B vv na dálkovém ovládání se můžete pohybovat vnabídce. Nastavení jazyka pro zvuk, titulky a nabídku disku 1 V režimu disku stiskněte SYSTEM MENU. Pomocí tlačítek b B vv na dálkovém ovládání se můžete pohybovat vnabídce. 2 Zvýrazněte ikonu a stiskněte V. Přesuňte se na a stiskněte B. Přesuňte se na jednu z následujících položek a stiskněte tlačítko B. (AUDIO) zvuk disku (SUBTITLE) jazyk titulků (DISC MENU) nabídka disku PARENTAL PASSWORD MENU LANG DEFAULTS ENGLISH FRENCH SPANISH 2 Zvýrazněte ikonu a stiskněte V. Přesuňte se na a stiskněte B. Přesuňte se na {MENU LANG} a stiskněte tlačítko B. PARENTAL SET OSD LANGUAGE 3 Stiskem vv vyberte požadovaný jazyk a volbu potvrďte OK. 4 Další nastavení proveďte opakování kroků 2 až 3. PASSWORD MENU LANG DEFAULTS ENGLISH FRENCH SPANISH SET OSD LANGUAGE 3 Stiskem vv vyberte požadovaný jazyk a volbu potvrďte OK. TIP: Pro návrat do předchozí nabídky stiskněte b. Nabídku opustíte stiskem SYSTEM MENU. 18

19 Diskové operace UPOZORNĚNÍ! Pokud se při stisku tlačítka objeví na TV obrazovce ikona zákazu (ø nebo ), znamená to, že funkce není v současné chvíli dostupná nebo ji na tomto disku není možné použít. DVD disky a přehrávače jsou vyráběny podle místa oblasti použití. Před přehráváním disku se ujistěte, že jsou určeny pro shodnou regionální oblast. Na mechaniku disku netlačte ani do ní nevkládejte jiné objekty než disky. Mohlo by dojít k poškození. Přehrávatelné disky Na vašem DVD systému domácího kina můžete přehrávat disky: Digital Versatile Disc (DVD) Video CD (VCD) Super Video CD (SVCD) Zvukový kompaktní disk (CD) Soubory MP3, obrázky (Kodak, JPEG) na médiu CD-R[W]: JPEG/ISO 9660 formát Nejvýše 12 znaků na displej Podporované vzorkovací kmitočty: 32 khz, 44,1 khz a 48 khz Bitová rychlost: 32 až 256 kbps, s proměnnou rychlostí Regionální kódy DVD musí mít označení pro všechny oblasti (ALL) nebo Region 2, aby je bylo možné na tomto přístroji přehrávat. Disky s jinými oblastmi nelze přehrát. Některé disky CD-R/RW nemusí být přehrávatelné vzhledem k podmínkám při jejich záznamu. Pokud při přehrávání určitého disku budou problémy, disk vyjměte a vyzkoušejte jiný. Nesprávně formátovaný disk nebude na tomto přístroji přehrán. 2 Diskové operace Přehrávání disků 1 Na přístroji stiskněte SOURCE, dokud se na displeji neobjeví DISC. Můžete také na dálkovém ovládání stisknout tlačítko DISC. 2 Zapněte napájení TV a nastavte správný vstupní kanál Video In (viz strana 15 Krok 2: Nastavení TV ). Na TV obrazovce by se mělo objevit modré pozadí DVD disku. 3 Stiskem OPEN/CLOSE Z vysuňte mechaniku přístroje a vložte disk. Stiskem tlačítka mechaniku opět zavřete. Disk vkládejte potištěnou stranou nahoru. Oboustranné disky vkládejte požadovanou stranou nahoru. 4 Stiskem B X zahájíte přehrávání. Pokud se na obrazovce objeví nabídka, podívejte se na stranu 20 Použití nabídky disku (Disc Menu). Pokud je disk zamčen (rodičovský zámek) musíte vložit čtyřmístné číselné heslo (viz strany 27 28). TIP: Na některých discích nemusí být popisované funkce dostupné. Vždy se podívejte na informace dodávané ke konkrétnímu disku. 19

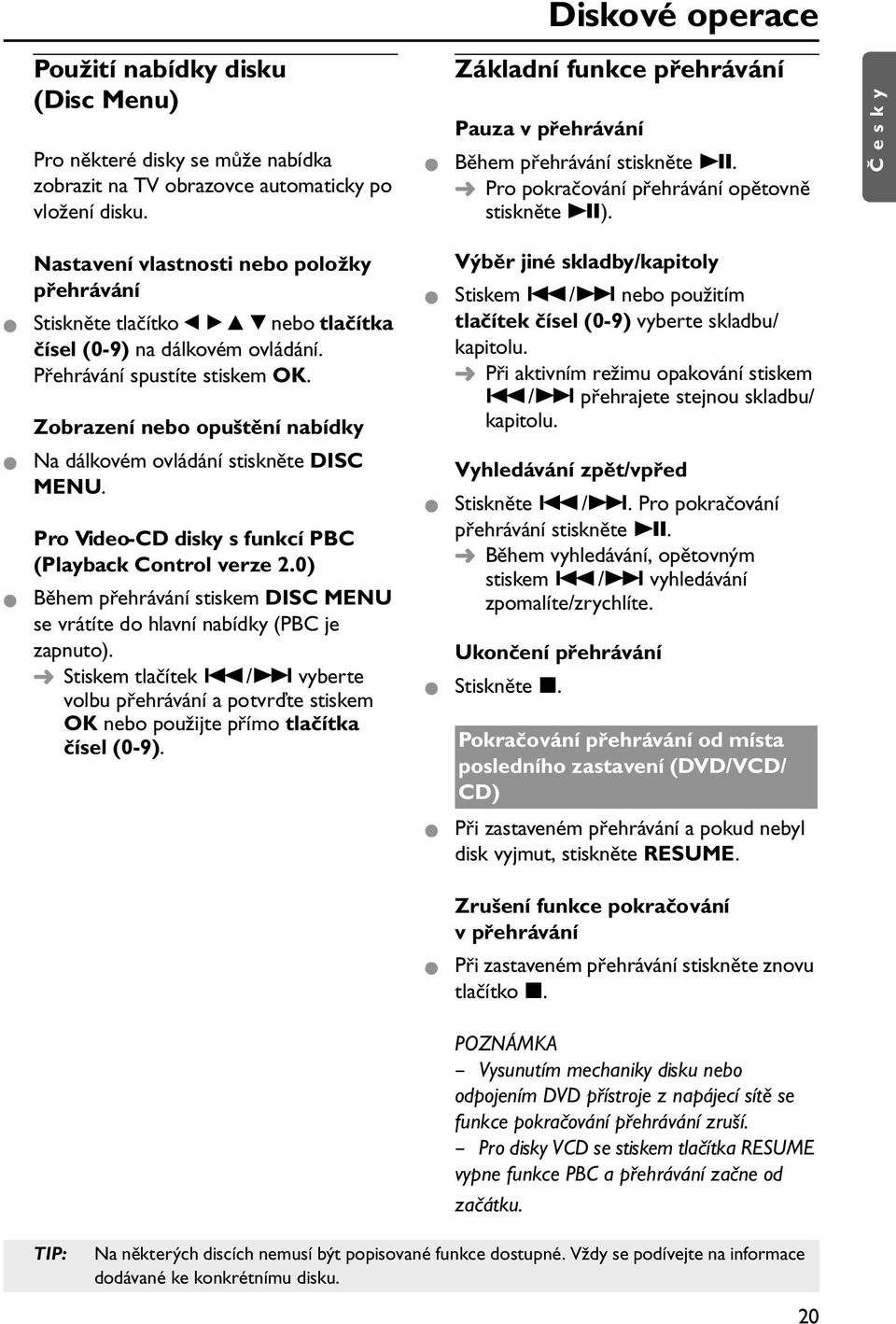

20 Diskové operace Použití nabídky disku (Disc Menu) Pro některé disky se může nabídka zobrazit na TV obrazovce automaticky po vložení disku. Základní funkce přehrávání Pauza v přehrávání Během přehrávání stiskněte u. Pro pokračování přehrávání opětovně stiskněte u). Nastavení vlastnosti nebo položky přehrávání Stiskněte tlačítko b B v V nebo tlačítka čísel (0-9) na dálkovém ovládání. Přehrávání spustíte stiskem OK. Zobrazení nebo opuštění nabídky Na dálkovém ovládání stiskněte DISC MENU. Pro Video-CD disky s funkcí PBC (Playback Control verze 2.0) Během přehrávání stiskem DISC MENU se vrátíte do hlavní nabídky (PBC je zapnuto). Stiskem tlačítek./> vyberte volbu přehrávání a potvrďte stiskem OK nebo použijte přímo tlačítka čísel (0-9). Výběr jiné skladby/kapitoly Stiskem./> nebo použitím tlačítek čísel (0-9) vyberte skladbu/ kapitolu. Při aktivním režimu opakování stiskem./> přehrajete stejnou skladbu/ kapitolu. Vyhledávání zpět/vpřed Stiskněte./>. Pro pokračování přehrávání stiskněte u. Během vyhledávání, opětovným stiskem./> vyhledávání zpomalíte/zrychlíte. Ukončení přehrávání Stiskněte x. Pokračování přehrávání od místa posledního zastavení (DVD/VCD/ CD) Při zastaveném přehrávání a pokud nebyl disk vyjmut, stiskněte RESUME. Zrušení funkce pokračování vpřehrávání Při zastaveném přehrávání stiskněte znovu tlačítko x. Vysunutím mechaniky disku nebo odpojením DVD přístroje z napájecí sítě se funkce pokračování přehrávání zruší. Pro disky VCD se stiskem tlačítka RESUME vypne funkce PBC a přehrávání začne od začátku. TIP: Na některých discích nemusí být popisované funkce dostupné. Vždy se podívejte na informace dodávané ke konkrétnímu disku. 20

21 Diskové operace 21 Funkce opakování a náhodného přehrávání Opakované přehrávání Během přehrávání disku stiskem REPEAT vyberte režim opakování. Na displeji se objeví ikona REPEAT (kromě stavu vypnutého opakování REPEAT-OFF). DVD CHAPTER REPEAT ON (opakovaní kapitoly) TITLE REPEAT ON (opakování titulu) REPEAT-OFF (opakování vypnuto) VCD/SVCD/CD REPEAT-ONE (opakování skladby) REPEAT-ALL (opakování disku) REPEAT-OFF (opakování vypnuto) MP3 REPEAT-ONE (opakování skladby) REPEAT-ALBUM (opakování alba) REPEAT-ALL (opakování disku) REPEAT-OFF (opakování vypnuto) Pro VCD (Video CD) nebude opakování možné použít při zapnutém režimu PBC (Playback Control). Opakování části kapitoly/skladby Programování přehrávání oblíbených skladeb (pouze zvukové CD a VCD) Skladby na disku můžete naprogramovat v pořadí podle vlastní volby. Lze uložit až 99 skladeb. 1 Zastavte přehrávání a poté na předním panelu stiskněte tlačítko PROG. Přístroj se přepne do režimu programování výběru skladeb. 2 Pomocí tlačítek číslic 0-9 zadejte platná čísla skladeb. Při naprogramování 99 skladeb se na displeji zobrazí FULL. 3 Stiskem OK skladbu uložíte. 4 Opakováním kroků 2 až 3 zadejte další skladby. 5 Stiskem tlačítka u zahájíte přehrávání vlastního výběru. 6 Stiskem tlačítka x ukončíte přehrávání nebo zrušíte režim programování. 1 Během přehrávání stiskem REPEAT A-B označte začátek opakování. 2 Dalším stiskem REPEAT A-B nastavte koncový bod opakování. Označení začátku (A) a konce (B) můžete nastavit pouze uvnitř jedné kapitoly/skladby. Označená část se bude přehrávat. 3 Ukončení opakování části skladby ukončíte opětovným stiskem REPEAT A-B. TIP: Na některých discích nemusí být popisované funkce dostupné. Vždy se podívejte na informace dodávané ke konkrétnímu disku. Vymazání programu skladeb Ukončete přehrávání a poté opět stiskněte tlačítko x. Zobrazí se PROG CLR. Odpojením DVD přístroje od napájecí sítě se program skladeb vymaže. Pro disky VCD je programování možné pouze při vypnutém režimu PBC.

22 Použití pruhu nabídky pro program UPOZORNĚNÍ! Musíte zapnout TV přijímač a nastavit správný kanál vstupu videa (Video In). (Viz strana 15, Krok 2: Nastavení TV ). 1 Ukončete přehrávání a stiskněte SYSTEM MENU. Na dolním okraji obrazu na TV se objeví pruh nabídky. 2 Stiskem b B vyberte a pomocí V zobrazte nabídku programu. 3 Pomocí tlačítek číslic (0-9) zadejte platná čísla skladeb. Při naprogramování 99 skladeb se na displeji zobrazí FULL. 4 Stiskem tlačítka u zahájíte přehrávání vlastního výběru. PROGRAM P 00 : 00 Vymazání programu skladeb Ukončete přehrávání a poté opět stiskněte tlačítko x. Přehrávání disků MP3/Picture (Kodak, JPEG) UPOZORNĚNÍ! Musíte zapnout TV přijímač a nastavit správný kanál vstupu videa (Video In). (Viz strana 15, Krok 2: Nastavení TV ). 1 Vložte disk s MP3/Picture (Kodak, JPEG). Načítání disku může přesáhnout dobu 30 sekund, vzhledem ke složitosti uspořádání souborů a adresářů na disku. 2 Přehrávání bude zahájeno automaticky. Na TV obrazovce se objeví album/ obrázek. Pokud se nic nezobrazí stiskněte na dálkovém ovládání DISC MENU. Diskové operace 3 Stiskem b B vv vyberte požadované album a stiskem OK adresář otevřete (pouze disk MP3). Na TV obrazovce se zobrazí nabídka titulu. 4 Stiskem b B vv vyberte požadovaný titul a tlačítkem OK zahájíte přehrávání. Pro výběr skladeb můžete také použít tlačítka číslic (0-9). Během přehrávání můžete: Stiskem./> vybrat jinou skladbu nebo soubor uvnitř zvoleného adresáře. Stiskem b B vv můžete otáčet nebo překlápět obrázky. Stiskem tlačítka u pozastavíte přehrávání nebo jej obnovíte. 5 Přehrávání ukončíte stiskem x. Vzhledem k typu záznamu Digital Audio MP3 (DAM) se bude přehrávat pouze digitální zvuk. Během poslechu MP3 disku se může objevit občasné přeskočení. Některé disky se soubory MP3 nebo JPEG nemusí být možné přehrávat vzhledem k podmínkám při záznamu média. Pro disky s několika rozdílnými formáty záznamů (multi-session) bude dostupný pouze první záznam. Současné přehrávání MP3 a prohlížení obrázků JPEG 1 Vyberte MP3 skladbu a stiskněte NIGHT. Na TV se zobrazí Music Slide Show. 2 Stiskem vv vyberte požadovaný obrázek a stiskněte OK. Během přehrávání MP3 hudby budou postupně zobrazovány obrázky. 3 Současné přehrávání ukončíte stiskem x. Přehrávání MP3 hudby a zobrazování obrázků se ukončí. Pokud se na TV obrazovce neobjeví nabídka disku, zobrazte ji stiskem DISC MENU. 22

23 Nabídka nastavení DVD systému Použití pruhu nabídky Mnoho funkcí můžete používat prostřednictvím násobných nabídek na TV obrazovce a to bez přerušení přehrávání disku. S výjimkou volby nabídky nastavení (SETUP MENU), při které se přehrávání pozastaví., DVD MENU 1 V režimu disku stiskněte SYSTEM MENU. Na horním okraji TV obrazovky se objeví nabídka. 2 Pomocí tlačítek b B vv na dálkovém ovládání se můžete pohybovat v nabídce. Stiskem b B se pohybujete uvnitř nabídky. Stiskem V potvrdíte volbu. Pokud je k dispozici více možností, opakovaným stiskem V je můžete vybrat. 3 Stiskem OK potvrdíte volbu. 4 Opětovným stiskem SYSTEM MENU nabídku zrušíte. UPOZORNĚNÍ! Některé funkce mohou být odlišné nebo zakázané a to podle formátu disku. Podrobnosti naleznete na obalu disku. Změna jazyka titulků a jazyka zvuku z nabídky bude platná pouze pro vložený disk a neovlivní výchozí nastavení. SUBTITLE Výběr jazyka titulků na disku DVD. AUDIO DVD: Výběr zvukové stopy na DVD disku. VCD: Výběr zvukového kanálu: LEFT VOCAL (levý hlas), RIGHT VOCAL (pravý hlas), MONO LEFT (mono levé), MONO RIGHT (mono pravé) nebo STEREO. SLOW MOTION Přehrávání zpomalenou rychlostí. Zvuk bude ztlumen. Pro návrat k normálnímu přehrávání stiskněte u. DVD: SF 1/2, SF 1/4, SF 1/8, SR 1/2, SR 1/4, SR 1/8, OFF (vypnuto) VCD: SF 1/1, SF 1/2, SF 1/3, OFF (vypnuto). (SF = Pomalu vpřed, SR = Pomalu vzad) FAST REVERSE (FR) DVD/MP3: FR 2, FR 4, FR 6, FR 8, OFF. VCD/CD: FR 1, FR 2, FR 3, FR 4, OFF. FAST FORWARD (FF) DVD/MP3: FF 2, FF 4, FF 6, FF 8, OFF. VCD/CD: FF 1, FF 2, FF 3, FF 4, OFF. Výběr rychlosti vyhledávání (FR = zpět, FF = vpřed). Hlasitost bude ztlumena. Pro návrat k normálnímu přehrávání stiskněte u. STATUS Zobrazení aktuálního stavu disku. Zobrazené informace jsou závislé na typu konkrétního disku. Pouze na DVD TITLE SEARCH (TITLE XX:YY ) Výběr titulu, od kterého se začne přehrávat. CHAPTER SEARCH (CHAPTER XX:YY) Výběr kapitoly, od které se začne přehrávat. XX = aktuální číslo titulu/kapitoly. YY = celkový počet titulů/kapitol. Pomocí tlačítek číslic (0-9) můžete změnit aktuální stav XX a potvrďte stiskem OK. TIME SEARCH (TIME : : ) Pomocí tlačítek číslic (0-9) zadejte čas (hodiny, minuty a sekundy), od kterého se má začít přehrávat (pouze pro DVD nebo VCD s vypnutým PBC) ZOOM Vyberte zvětšení obrazu: 1,5; 2 nebo 4 apotvrďte stiskem OK. Zvětšený obrázek můžete na TV obrazovce posouvat stiskem b B vv. Pro návrat k normálnímu přehrávání vyberte z nabídky ZOOM OFF. ANGLE (pouze pro DVD) Výběr aktuální scény z jiného úhlu pohledu kamery, pokud je takový záznam na DVD k dispozici. STEP FORWARD Posun zastaveného obrazu o jeden snímek vpřed. Pro návrat k normálnímu přehrávání stiskněte u. PBC ON /OFF (pro VCD verze 2.0 s funkcí PBC) Vyberte mezi ON = zapnuto, OFF = vypnuto. PBC OFF přehrávání bude zahájeno automaticky PBC ON na obrazovce se objeví nabídka (pokud je na disku). Pomocí tlačítek číslic (0-9) zvolte požadované volby. PROGRAM Ukončete přehrávání a poté tímto výběrem zobrazte nabídku programování (viz strana 22, Použití pruhu nabídky pro program ) Nabídka nastavení DVD systému 23

24 Nabídka nastavení DVD systému Použití nabídky nastavení (Setup Menu) Toto nastavení DVD je prováděno přes TV přijímač a umožňuje přizpůsobení DVD systému vašim požadavkům. Nastavení výstupu video Nastavení typu video signálu pro propojení mezi DVD přístrojem a vaší TV. Ukončete přehrávání a poté pokračujte podle postupu v části Použití nabídky nastavení (Setup Menu) a vyberte: > VIDEO OUT (Výstup video) DVD MENU, 4 TV SHAPE TV SYSTEM VIDEO OUT SCR SAVER S-VIDEO PR PB Y / SCART SET VIDEO OUTPUT 1 V režimu disku stiskněte SYSTEM MENU. Přehrávání se pozastaví 2 Zvýrazněte ikonu a stiskem V zobrazte nabídku nastavení. Poté stiskem vv vyberte jednu z voleb a stiskem B nabídku zobrazte. SETUP MENU Nastavení obrazu (Picture Setup) Nastavení zvuku (Sound Setup) Nastavení jazyka (Language Setup) Nastavení vlastností (Feature Setup) 3 Tlačítky b B vv na dálkovém ovládání se můžete pohybovat v nabídce. 4 Stiskem OK potvrdíte volbu. S-VIDEO Vyberte toto nastavení v případě propojení DVD systému k vašemu TV přijímači pomocí zdířky S-Video. PR PB Y / SCART Vyberte toto nastavení v případě propojení DVD systému k vašemu TV přijímači pomocí kabelu SCART. (PR PB Y tato vlastnost není u tohoto modelu kdispozici.) Nastavení není potřebné při propojení video výstupu DVD systému k TV přijímači pomocí zdířky CVBS (žlutá). Některé funkce nabídky nastavení (Setup Menu) jsou popsány v části Začínáme. TIP: Pro návrat do předchozí nabídky stiskněte b. Nabídku opustíte stiskem SYSTEM MENU. 24

25 Nabídka nastavení DVD systému Šetřič obrazovky zapnutí/vypnutí Šetřič obrazovky zabraňuje poškozování TV obrazovky zobrazováním stálého obrazu. Postupujte podle kroků v části Použití nabídky nastavení (Setup Menu) avyberte: > SCR SAVER (Šetřič obrazovky) Nastavení digitálního výstupu Nastavte digitální výstupu zvuku (Digital Output) podle připojených přístrojů. Postupujte podle kroků v části Použití nabídky nastavení (Setup Menu) a vyberte: > DIGITAL OUT (Digitální výstup) TV SHAPE TV SYSTEM VIDOT OUT SCR SAVER OFF ON DIGITAL OUT NIGHT MODE CNTR DELAY REAR DELAY TEST TONE SELECT AUDIO OUTPUT ALL PCM 96K PCM 48K OFF SCREEN SAVER SETTING ON (zapnuto) Volbou nastavíte vypnutí TV obrazu po 5 minutách při zastaveném přehrávání nebo v pauze při přehrávání. OFF (vypnuto) Volbou zrušíte funkci šetřiče obrazovky. ALL Tuto volbu vyberte při připojeném přístroji vybaveném vícekanálovým zvukovým dekodérem. PCM 96 khz Tuto volbu vyberte při připojeném přístroji, který umožňuje zpracovávání zvukového signálu na vzorkovacím kmitočtu 96 khz. Pokud bude zvuk zkreslený nebo nebude sylšet žádný zvuk, vyberte pak 48 khz. PCM 48 khz Tuto volbu vyberte při připojeném přístroji, který neumožňuje zpracovávat signál se vzorkovacím kmitočtem 96 khz. Zvukové signály budou převedeny na 48 khz. OFF (vypnuto) Touto volbou deaktivujete digitální výstup zvuku. Analogové signály budou také převedeny na digitální výstup. TIP: Pro návrat do předchozí nabídky stiskněte b. Nabídku opustíte stiskem SYSTEM MENU. 25

26 Nabídka nastavení DVD systému Noční režim zapnutí / vypnutí Při aktivním nočním režimu budou hlasité zvuky ztlumeny a slabé zvuky zesíleny. Volba je užitečná pro sledování oblíbeného pořadu bez rušení ostatních (při malé hlasitosti). Funkce je také dostupná tlačítkem NIGHT na dálkovém ovládání. Postupujte podle kroků v části Použití nabídky nastavení (Setup Menu) avyberte: Obnovení výchozího nastavení Nastavení funkce DEFAULT vynuluje všechny volby a vlastní nastavení do výchozího stavu kromě hesla pro rodičovský zámek. Postupujte podle kroků v části Použití nabídky nastavení (Setup Menu) a vyberte: > DEFAULTS (Výchozí nastavení) > NIGHT MODE (Noční režim) DIGITAL OUT NIGHT MODE CNTR DELAY REAR DELAY TEST TONE SET NIGHT MODE OFF ON ON (zapnuto) Volbou budou hlasitosti upraveny. Tato vlastnost je k dispozici pouze pro filmy v režimu Dolby Digital. OFF (vypnuto) Volbu použijte pro plný dynamický rozsah prostorového zvuku. PARENTAL PASSWORD MENU LANG DEFAULTS LOAD FACTORY SETTINGS RESET RESET Stiskem B vyberte (RESET) a všechna nastavení se vynulují do výchozího stavu. TIP: Pro návrat do předchozí nabídky stiskněte b. Nabídku opustíte stiskem SYSTEM MENU. 26

27 Nabídka nastavení DVD systému Omezení přehrávání rodičovským zámkem Některá DVD mohou mít možnost rodičovského zámku na celý disk nebo určité části (scény). Zámkem můžete nastavit úroveň omezení přehrávání od 1 do 8 (úroveň je také závislá regionálně). Můžete zakázat přehrávání disků, které nejsou určeny pro děti nebo některé disky mohou být přehrávány s alternativními scénami. 1 V režimu disku stiskněte SYSTEM MENU. Pomocí tlačítek b B vv na dálkovém ovládání se můžete pohybovat vnabídce. 2 Zvýrazněte ikonu a stiskněte V. Přesuňte se na a stiskněte B. Přesuňte se na {PARENTAL} a stiskněte tlačítko B. PARENTAL PASSWORD MENU LANG DEFAULTS ENTER PARENTAL PASSWORD Enter code 3 Tlačítky čísel (0-9) zadejte čtyřmístné heslo (výchozí kód je 1234 ). Výchozí heslo musíte zadat dvakrát. Změna hesla (viz strana 28 Změna hesla ). 4 Vyberte úroveň zámku a potvrďte OK. Disky DVD, které mají vyšší úroveň zámku, než je nastavená, nebudou bez zadání hesla a nastavení vyšší úrovně ochrany přehrány. Zrušení funkce rodičovského zámku dosáhnete nastavením NO PARENTAL. Disky je poté možné přehrávat bez omezení. PARENTAL PASSWORD MENU LANG DEFAULTS SET PARENTAL CONTROL 1 G 3 PG 4 PG 13 6 PG-R 7 NC-17 8 ADULT No PARENTAL 5 Opětovným stiskem SYSTEM MENU nabídku odstraníte. Vysvětlení čísel zámků NO PARENTAL Všechny disky budou přehrávány. 8 ADULT Obsah je určen pro dospělé a měl by být sledován pouze dospělými. 7NC-17 Obsah disku není vhodný pro osoby do 17 let. 6PG-R Rodičovský dohled omezeno. Doporučen zákaz pro sledování dětmi mladšími, než 17 let nebo sledování pouze s dohledem dospělých. 4PG 13 Obsah disku není vhodný pro děti do 13 let. 3PG Rodičovský dohled doporučen. 1G Obecná přípustnost, doporučeno jako přípustné pro každý věk. VCD, SVCD, a CD nemají žádné označení úrovně a proto rodičovský zámek neovlivní přehrávání těchto titulů. Toto omezení se také vztahuje na většinu nelegálně zkopírovaných DVD. Některá DVD nejsou zakódována, ačkoli je zámek uveden na obalu disku. Úroveň zamčení v takovém případě nemůže ovlivnit přehrávání disku. TIP: Pro návrat do předchozí nabídky stiskněte b. Nabídku opustíte stiskem SYSTEM MENU. 27

28 Nabídka nastavení DVD systému Změna hesla Heslo používané pro rodičovský zámek je možné změnit. Zadejte vaše vlastní heslo pro omezení přehrávání disků. Výchozí heslo je V režimu disku stiskněte SYSTEM MENU. Pomocí tlačítek b B vv na dálkovém ovládání se můžete pohybovat vnabídce. Pokud původní heslo zapomenete, stiskněte čtyřikrát tlačítko x a původní heslo bude obnoveno na Zadejte nové čtyřmístné číslo jako heslo. PARENTAL PASSWORD MENU LANG DEFAULTS Enter new code 2 Zvýrazněte ikonu a stiskněte V. Přesuňte se na a stiskněte B. Přesuňte se na {PASSWORD} a stiskněte tlačítko B. PLEASE ENTER NEW PASSWORD 5 Opětovným zadáním hesla změnu potvrďte. PARENTAL PASSWORD MENU LANG Enter old code PARENTAL PASSWORD MENU LANG DEFAULTS Confirm code DEFAULTS Confirm : PLEASE ENTER OLD PASSWORD 3 Tlačítky čísel (0-9) zadejte původní (staré) čtyřmístné heslo na pozici Enter old code. Při prvním zadávání je číslo Opětovným stiskem SYSTEM MENU nabídku odstraníte. TIP: Pro návrat do předchozí nabídky stiskněte b. Nabídku opustíte stiskem SYSTEM MENU. 28

29 Nastavení tuneru UPOZORNĚNÍ! Ujistěte se, že antény pro FM rozhlas a rámová anténa pro příjem středních vln jsou správně připojeny. Naladění rozhlasové stanice 1 Na dálkovém ovládání stiskněte TUNER nebo na přístroji stiskem SOURCE vyberte rozhlasové pásmo FM (VKV) nebo MW (střední vlny). 2 Na dálkovém ovládání podržte tlačítko. / >, dokud se nezačne kmitočet na displeji měnit. Poté tlačítko uvolněte. Naladí se následující rozhlasová stanice. 3 Pro naladění slabé stanice opakovaně stiskněte tlačítko. / >, až se bude ozývat optimální zvuk stanice. Pokud rozhlasová stanice v pásmu FM vysílá data službou RDS (Radio Data System), zobrazí se na displeji název stanice, pod kterým se také uloží. Přednastavení rozhlasových stanic Po dokončení přednastavení se objeví PROG END. Ruční přednastavení Oblíbené stanice můžete mezi uložit ručně. 1 Nalaďte požadovanou stanici (viz strana 29 Naladění rozhlasové stanice ). 2 Stiskněte PROG. Zobrazí se ikona PROGRAM 3 Stiskem tlačítek čísel (0-9) vyberte počáteční číslo. Pokud ikona PROGRAM přestane svítit před výběrem požadovaného čísla, stiskněte PROG znovu. 4 Stiskem PROG stanici uložíte. 5 Opakováním kroků 1 až 4 uložíte další stanice. Při pokusu o uložení více než 40 stanic se zobrazí na displeji PROG FULL. Přístroj automaticky ukončí režim nastavování předvoleb, pokud během 5 sekund nestisknete žádné tlačítko. Můžete uložit až 40 stanic do paměti přístroje. První budou uloženy stanice Fm Naladění přednastavené stanice Automatické přednastavení Všechny dostupné stanice můžete uložit automaticky. V režimu tuner podržte tlačítko PROG, až se na displeji objeví AUTO PROG. Všechny dostupné stanice se silným signálem budou uloženy. Automatické přednastavení stanic bude číslováno od (1) a všechny původní předvolby budou vymazány. Pokud bude dosaženo 40 předvoleb, zobrazí se PROG FULL. Stiskem tlačítek b B nebo tlačítky čísel (0-9) zadejte číslo předvolby. Na displeji se objeví identifikace rozhlasového pásma, číslo předvolby a kmitočet stanice. Vymazání přednastavené stanice Podržte x, dokud se neobjeví PXX CLR. Zvolená přednastavená stanice bude z předvoleb vymazána. 29

30 Další funkce Další funkce Ovládání zvuku UPOZORNĚNÍ! Pro správný prostorový zvuk zkontrolujte připojení reproduktorů a AV subwooferu (viz strana 7). Výběr prostorového zvuku Nastavení hlasitosti Hlasitost snížíte nebo zvýšíte otočením knoflíku VOLUME (nebo na dálkovém ovládání stiskem VOL +/ ). Zobrazí se VOL XX, kde XX označuje úroveň hlasitosti. Stiskem SURROUND zvolte MULTI- CHANNEL (vícekanálový) nebo STEREO (stereofonní) zvuk. Přehrávání různých prostorových režimů závisí na počtu reproduktorů a počtu kanálů, zaznamenaných na disku. Prostřední a zadní reproduktory jsou aktivní pouze při vícekanálovém prostorovém režimu. Vícekanálové režimy jsou: Dolby Digital, Dolby Pro Logic a Dolby Pro Logic II. Stereofonní vysílání nebo nahrávky budou přehrávány s prostorovými efekty v některých režimech. Pro monofonní signál (jednokanálový zvuk) nebude na zadních reproduktorech žádný signál. Nastavení digitálních prostorových efektů Vyberte přednastavený prostorový efekt podle obsahu vloženého disku nebo takový, který optimalizuje styl přehrávaného zvuku. Stiskem SOUND vyberte požadovaný zvukový efekt. Při přehrávání filmu nebo v režimu TV můžete vybrat: CONCERT, DRAMA, ACTION nebo SCI-FI. Při přehrávání hudebního disku nebo v režimu TV/AV, TUNER a AUX/DI můžete vybrat: ROCK, DIGITAL, CLASSIC a JAZZ. Pro plochý prostorový zvuk vyberte CONCERT nebo CLASSIC. Poslech na sluchátkách Sluchátka zapojte do zdířky PHONES na předním panelu DVD přístroje. Reproduktory budou ztlumeny. Okamžité ztlumení zvuku Stiskněte MUTE. Přehrávání bude pokračovat bez zvuku a na displeji se objeví MUTE. Původní hlasitost obnovíte dalším stiskem MUTE nebo změnou úrovně hlasitosti. Tlumení jasu displeje přístroje V libovolném aktivním režimu přístroje stiskem DIM nastavte požadovaný jas: HIGH, MID nebo LOW. Používání dálkového ovládání na televizní přijímač Philips 1 Stiskem TV. 2 Stiskem./> nebo tlačítky čísel (0-9) zvolte kanál. 3 Stiskem TV VOL +/ nastavte hlasitost TV. 4 Podržením 1 TV přijímač vypnete. Při poslechu TV nebo programů přes AUX stiskem příslušného tlačítka TV nebo AUX na dálkovém ovládání zapnete zvuk. 30

31 Další funkce Nastavení časového spínače Časový spínač umožňuje přepnout do pohotovostního režimu automaticky po určité době. Na dálkovém ovládání podržte SLEEP, až se zobrazí požadovaný čas do vypnutí. Dobu do vypnutí (v minutách) můžete nastavit podle následujících hodnot: 15 t 30 t45 t 60 t90 t120 t OFF t SLEEP se zobrazí na displeji (kromě volby OFF ). Zobrazení nebo změna doby do vypnutí Stiskem tlačítka SLEEP zobrazíte zbývající dobu do vypnutí. Dalším stiskem tlačítka SLEEP se zobrazí volby pro nastavení doby do vypnutí. Přerušení časového spínače Opakovaným stiskem SLEEP nastavte OFF nebo stiskněte tlačítko STANDBY ON. 31

32 Technické parametry ZESILOVAČ Výstupní výkon přední kanály 30 W efektivní * / kanál zadní kanály 30 W efektivní * / kanál prostřední kanál 30 W efektivní * subwoofer 50 W efektivní Kmitočtový rozsah 180 Hz až 14 khz / ±3 db Odstup signál/šum více než 60 db (váženo dle A) Vstupní citlivost AUX IN 400 mv TV IN 400 mv * 8 Ω, 1 khz, 10 % celkové harmonické zkreslení TUNER Ladicí rozsah Citlivost umlčení 26 db FM 87,5 až 108 MHz (krok 50 khz) MW 531 až 1602 khz (krok 9 khz) FM 20 db MW 5000 µv/m FM 25 db MW 28 db Potlačení zrcadlového kmitočtu Potlačení mezifrekvenčního FM 60 db kmitočtu MW 24 db Odstup signál/šum FM 55 db MW 40 db Potlačení AM modulace FM 30 db Harmonické zkreslení FM monofonní 3 % FM stereofonní 3 % MW 5 % Kmitočtový rozsah FM 180 Hz až 10 khz ±6 db Oddělení kanálů (stereo) FM 26 db (1 khz) Rozhodovací úroveň stereo FM 23,5 db PŘEHRÁVAČ Typ laseru polovodičový Průměr disku 12cm / 8cm Dekódování videa MPEG-2 / MPEG-1 Video D/A převodník 10 bitů Signál PAL / NTSC Formát obrazu 4:3 / 16:9 Odstup signál/šum obrazu 56 db (minimálně) Kompozitní video výstup 1,0 Vš-š, 75 Ω S-Video výstup Y 1,0 Vš-š, 75 Ω C 0,286 Vš-š, 75 Ω Zvukový D/A převodník 24 bitů / 96 khz Kmitočtový rozsah 4 Hz až 20 khz (44,1 khz) 4 Hz až 22 khz (48 khz) 4 Hz až 44 khz (96 khz) Digitální výstup SPDIF (Sony Philips digital interface) koaxiální PCM modulace IEC Dolby Digital IEC 60958, IEC Technické parametry HLAVNÍ JEDNOTKA Rozsah napájecího napětí Příkon Rozměry (š v d) Hmotnost 220 V až 240 V / 50 Hz 120 W 435 mm 53 mm 365 mm 4,07 kg PŘEDNÍ A ZADNÍ REPRODUKTORY Systém 2-pásmový, Bass Reflex systém Impedance 8 Ω Budič reproduktoru 2 3 FR, 1 3/4 piezo Kmitočtový rozsah 120 Hz až 20 khz Rozměry (š v d) 90 mm 92 mm 87 mm Hmotnost 0,53 kg (každý) PROSTŘEDNÍ REPRODUKTOR Systém 3-pásmový, Bass Reflex systém Impedance 8 Ω Budič reproduktoru 2 3 FR, 1 3/4 piezo Kmitočtový rozsah 120 Hz až 20 khz Rozměry (š v d) 90 mm 92 mm 87 mm Hmotnost 0,53 kg PASIVNÍ SUBWOOFER Impedance 4 Ω Budič reproduktoru 6 1/2 woofer Kmitočtový rozsah 30 Hz až 120 Hz Rozměry (š v d) 220 mm 212 mm 350 mm Hmotnost 3,57 kg Parametry mohou být změněny bez předchozího upozornění. 32

33 Odstraňování problémů UPOZORNĚNÍ! Za žádných podmínek systém neopravujte, jinak dojde k porušení záručních podmínek. Přístroj neotvírejte, mohlo by dojít k úrazu elektrickým proudem. Pokud se při provozu objeví chyba, před předáním přístroje do opravy se podívejte na dále uvedené případy a jejich nápravu. Pokud problém přetrvává, kontaktujte vašeho dodavatele nebo zastoupení Philips. Problém Řešení Odstraňování problémů Není napájení. Není obraz. Úplně zkreslený nebo černobílý obraz. Poměr stran obrazu nelze změnit i při nastavení obrazovky TV. Není slyšet žádný zvuk nebo je zvuk zkreslený DVD systém nepracuje. Mechaniku disku nelze otevřít a zobrazuje se TRAY LOCKED (mechanika zamknutá). Zkontrolujte, zda je síťový kabel správně zapojen. Stiskem STANDBY ON na předním panelu DVD přístroj zapněte. Podívejte se do návodu k TV přijímači pro správné nastavení kanálu Video In. Změňte TV kanál, až se objeví obraz DVD. Na dálkovém ovládání stiskněte DISC. Na zadním panelu přepněte P-SCAN do polohy OFF, pokud nepoužíváte TV s progresivním rozkladem obrazu. Pokud tento problém nastal při změně nastavení volbou TV TYPE, počkejte 15 sekund na automatické obnovení. Zkontrolujte připojení video signálu. Někdy se může nepatrné zkreslení obrazu projevit a není to chybná funkce. Vyčistěte disk. Poměr stran obrazu je na DVD disku přesně nastaven. Pro některá TV nelze změnu poměru stran provést. Změňte hlasitost. Zkontrolujte zapojení reproduktorů a nastavení jejich parametrů. Odpojte sluchátka. Ujistěte se o správném zapojení audio kabelů a stiskem správného tlačítka vstupu vyberte požadovaný přístroj (např. na dálkovém ovládání TV nebo AUX). Odpojte napájecí kabel ze síťové zásuvky a počkejte několik minut. Napájecí kabel znovu zapojte a zkuste přístroj ovládat jako obvykle. Na předním panelu přístroje podržte tlačítko SOURCE po dobu 2 sekund a poté stiskněte tlačítko PLAY. 33

34 Odstraňování problémů Problém Přehrávač DVD nepřehrává. Nelze aktivovat některé funkce jako je úhel, titulky nebo vícejazykový zvuk. Není slyšet žádný zvuk z prostředního ani ze zadních reproduktorů. Příjem rozhlasu je slabý. Řešení Vložte disk s přehrávanou stranou dolu. Zápis na discích DVD+R/CD-R musí být ukončený. Zkontrolujte typ disku, systém barev (PAL nebo NTSC) a regionální kód. Podívejte se, že disk není znečištěn a není poškrábaný. Stiskem SYSTEM MENU vypněte nabídku nastavení na obrazovce. Může být nutné zadat heslo pro odemčení rodičovského zámku nebo odemčení zamčeného disku. V přístroji došlo ke kondenzaci vlhkosti. Disk vyjměte a ponechejte systém zapnutý alespoň po dobu 1 hodiny. Funkce není na DVD dostupná. Změna jazyka titulků nebo zvuku je na tomto DVD disku zakázána. Stiskem CENTER + nebo REAR + upravte hlasitost těchto reproduktorů. Zkontrolujte, zda jsou prostřední a zadní reproduktory správně zapojeny. Stiskem tlačítka SURROUND vyberte správný prostorový zvuk. Ujistěte se, zda je přehrávaný materiál zaznamenán nebo vysílán s prostorovým zvukem (DPL II, Dolby Digital, apod.). Při slabém signálu upravte polohu antény nebo připojte externí anténu pro lepší příjem. Zvětšete vzdálenost mezi systémem a TV nebo videomagnetofonem. Nalaďte přesný kmitočet stanice. Anténu umístěte dále od přístrojů, které mohou být zdrojem rušení. Dálkové ovládání nepracuje správně. Před stiskem funkčního tlačítka (BX,., >) vyberte zdroj signálu (např. DISC nebo TUNER). Zmenšete vzdálenost mezi dálkovým ovládání a ovládaným přístrojem. Vyměňte staré baterie v dálkovém ovládání za nové. Dálkovým ovládáním směřujte přímo na čidlo IR na přístroji. Zkontrolujte, zda jsou baterie správně vložené. 34
