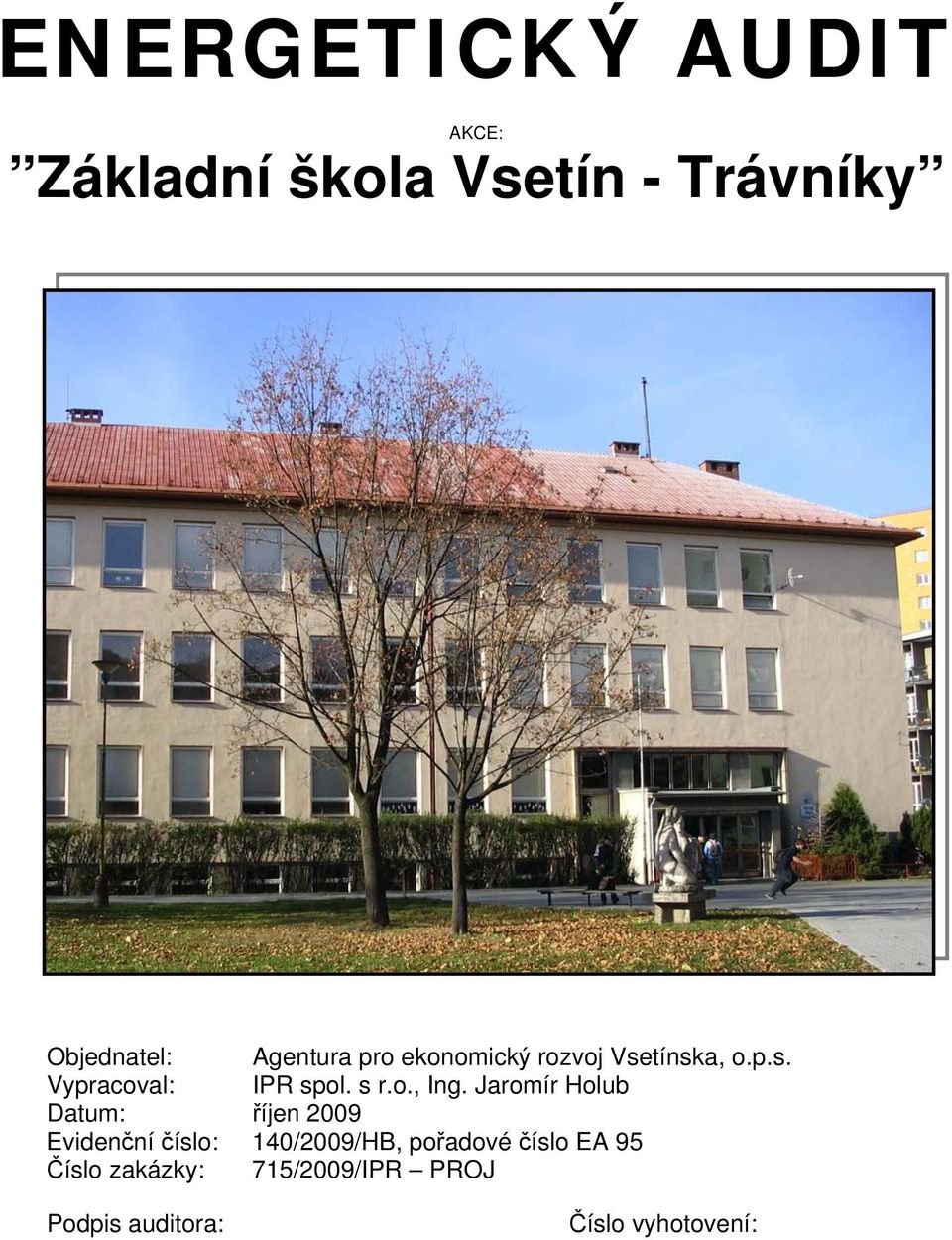

1 ENERGETICKÝ AUDIT AKCE: Základní škola Vsetín - Trávníky Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Vypracoval: IPR spol. s r.o., Ing. Jaromír Holub Datum: říjen 2009 Evidenční číslo: 140/2009/HB, pořadové číslo EA 95 Číslo zakázky: 715/2009/IPR PROJ Podpis auditora: Číslo vyhotovení:

2 Energetický audit Základní škola Vsetín, Trávníky 1217 Číslo zakázky: 715/2009/IPR - PROJ Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Strana: 2/50 OBSAH: 1 Hodnocení současné úrovně provozovaného energetického hospodářství a budov Identifikační údaje Identifikace zadavatele auditu Identifikace provozovatele předmětu energetického auditu Identifikace energetického auditora Určení předmětu energetického auditu Popis výchozího stavu Základní údaje o předmětu energetického auditu Energetické vstupy a výstupy Vlastní energetické zdroje Rozvody energie Významné spotřebiče energie Zhodnocení výchozího stavu Roční energetická bilance stávajícího předmětu energetického auditu Model energetické spotřeby stavby Zhodnocení hospodárnosti nakládání s energií Celkový potenciál energetických úspor 30 2 Návrh opatření ke snížení spotřeby energie Konkrétní energeticky úsporná opatření ve zdroji a spotřebičích tepla Konkrétní opatření ke snížení spotřeby energie varianta Konkrétní opatření ke snížení spotřeby energie varianta Energetická bilance jednotlivých variant Dílčí soubor technických a organizačních opatření ke snížení spotřeby energie Výše dosažitelných energetických úspor a úspora finančních nákladů na pořízení paliv a energie 39 3 Ekonomické hodnocení Realizační výdaje pro varianty navrhovaných opatření Výsledky výpočtů ekonomického hodnocení 40 4 Vyhodnocení z hlediska ochrany životního prostředí 41 5 Závěrečný posudek Hodnocení stávající úrovně energetického hospodářství Celková výše dosažitelných energetických úspor Návrh optimální varianty energeticky úsporného projektu včetně ekonomického hodnocení Konečné stanovisko a doporučení energetického auditora k realizaci navrženého energeticky úsporného projektu Posouzení využití obnovitelných zdrojů s ekonomickým vyhodnocením Evidenční list energetického auditu Doklad o odborné způsobilosti energetického auditora 50 Vypracoval Ing. Jaromír Holub Vsetín, říjen 2009 IPR spol. s r.o., Jasenická ul.1828, Vsetín mobil: , jaraholub@volny.cz

3 Energetický audit Základní škola Vsetín, Trávníky 1217 Číslo zakázky: 715/2009/IPR - PROJ Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Strana: 3/50 PŘÍLOHY: 1. Evidenční list energetického auditu 4 A4 2. Situace 2 A4 3. Půdorys 1 A4 4. Pohledy na fasády 4 A4 5. Fotodokumentace 2 A4 6. Tabulka s výsledky výpočtů podle ČSN EN ISO A4 7. Energetický štítek budovy podle ČSN stávající stav 3 A4 8. Energetický štítek budovy podle ČSN vybraná varianta 3 A4 9. Protokol výpočtu energetické náročnosti stávající stav 18 A4 10. Protokol výpočtu energetické náročnosti vybraná varianta 18 A4 11. Osvědčení o zapsání do seznamu energetických auditorů na MPO ČR 1 A4 Celkem 57 A4 CELKEM POČET STRAN ENERGETICKÝ AUDIT 50 PŘÍLOHY 57 CELKEM 107 Energetický auditor s osvědčením o zapsání do Seznamu energetických auditorů č. 123, ze dne , který vede Ministerstvo průmyslu a obchodu České republiky, Na Františku 32, Praha 1, Živnostenský list ev. č z vedený OŽÚ MÚ Vsetín, IČ Tento energetický audit je vypracovaný v souladu s vyhláškou č.213/2001 ze dne 14. června 2001, v návaznosti na Zákon o hospodaření energií Sb. č.406/2000 ze dne 25. října 2000 a prováděcími vyhláškami k tomuto zákonu, vše v platném znění ke dnu zpracování tohoto energetického auditu. Tento energetický zahrnuje aktualizaci energetického auditu z roku 2006, zak.č.63/2005/hb Vypracoval Ing. Jaromír Holub Vsetín, říjen 2009 IPR spol. s r.o., Jasenická ul.1828, Vsetín mobil: , jaraholub@volny.cz

4 Energetický audit Základní škola Vsetín, Trávníky 1217 Číslo zakázky: 715/2009/IPR - PROJ Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Strana: 4/50 1. Hodnocení současné úrovně provozovaného energetického hospodářství a budov 1.1 Identifikační údaje Identifikace zadavatele auditu Název: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Právní forma: obecně prospěšná společnost Odpovědný zástupce: Daniel Fojtů, předseda správní rady JUDr. Lubomír Gajdůšek, místopředseda správní rady Adresa: Horní náměstí, č. p. 3, Vsetín Tel./fax.: / info@aerv.cz web: IČ: DIČ: CZ Identifikace provozovatele předmětu energetického auditu Název: Základní škola Vsetín, Trávníky 1217 Právní forma: základní škola Odpovědný zástupce: Mgr. Slováček, ředitel školy Adresa: Matouše Václavka 1217, Vsetín Tel./fax.: / skola@zs-travniky.cz web: IČ: Identifikace energetického auditora Firma: IPR spol.s r.o. Adresa: Jasenická ul. 1828, Vsetín Tel./fax: / IČ: DIČ: CZ Energetický auditor: Ing. Jaromír Holub Trvalý pobyt: Vsetín, Bratří Hlaviců 102 Tel./fax/mobil: , jaraholub@volny.cz Oprávnění k výkonu auditorské činnosti: Energetický auditor s osvědčením o zapsání do Seznamu energetických auditorů č. 123 ze dne , který vede Ministerstvo průmyslu a obchodu České republiky, Na Františku 32, Praha 1, Určení předmětu energetického auditu Adresa: Základní škola Vsetín, Trávníky 1217 Matouše Václavka 1217, Vsetín Vypracoval Ing. Jaromír Holub Vsetín, říjen 2009 IPR spol. s r.o., Jasenická ul.1828, Vsetín mobil: , jaraholub@volny.cz

5 Energetický audit Základní škola Vsetín, Trávníky 1217 Číslo zakázky: 715/2009/IPR - PROJ Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Strana: 5/50 Vlastník: Město Vsetín Uživatel: Základní škola Vsetín, Trávníky 1217 Katastr. území: Vsetín , parcela č Popis výchozího stavu Základní údaje o předmětu energetického auditu Název předmětu energetického auditu: Základní škola Vsetín, Trávníky, č.p.1217 Základní údaje: Areál školy, jejíž úplný název je ZŠ Vsetín, Trávníky 1217, je umístěn ve středu sídliště Trávníky - městské části Vsetína. Tvoří jej komplex budov. Nejstarší část byla zprovozněna 1.září 1953, po dvaceti letech byl přistavěn učebnový pavilon a v roce 1964 otevřena budova školní družiny. Celý areál je oplocen a mezi budovami školy a školní družiny je umístěno sportovní a dopravní hřiště. Jde o základní školu s 1. až 9. postupným ročníkem. Ve školním roce 2006/2007 do školy docházelo celkem 605 žáků, z toho 332 žáci na I. stupni (1. až 5. ročník) rozděleni do 13 tříd a 273 žáci na II. stupni (6. až 9. ročník) rozděleni do 11 tříd. Průměrný počet byl 25,2 žáků na třídu (na I. stupni 25,5 a na II. stupni 24,8). Výuka probíhala v 1., 2., 5., 7., 8. a 9. ročníku ve třech paralelních třídách a ve 3., 4. a 6. ročníku ve dvou paralelních třídách. Kapacita školy je dle Rozhodnutí o zařazení do sítě škol ze dne celkem 675 žáků. Areál školy sestává z hlavní budovy, pavilonu a budovy školní družiny. Mezi nimi se nachází školní a dopravní hřiště. Celkový počet učeben je 31, z nich 24 je využíváno jako kmenové učebny a 6 jako odborné učebny (fyzika, chemie, informatika, cizí jazyky, výtvarná výchova, hudební výchova, pracovní činnosti). V hlavní budově jsou umístěny převážně učebny I. stupně. Dále se zde nacházejí odborné učebny chemie, VV, HV, cizích jazyků a informatiky. V této budově sídlí také vedení školy (ředitelna, kancelář EZŘ, kancelář zástupců ŘŠ a sborovna), dále kabinety I. stupně, kabinet CJ a chemie. Dále zde najdeme kancelář školní jídelny, školní jídelnu a kuchyň a školní klub. V pavilonu jsou umístěny učebny pro výuku na II. stupni, včetně odborné učebny fyziky a pracovních činností. Své místo zde má také řada kabinetů (výchovný poradce, dějepis, zeměpis, český jazyk, fyzika, matematika, občanská a rodinná výchova, dopravní výchova). V přízemí pavilonu se nachází také malá tělocvična (pro relaxační a pohybová cvičení, příp. zdravotní TV), posilovna a keramická dílna. Pavilon a školní jídelna je propojena spojovacími krčky se dvěma hlavními tělocvičnami školy. Velká tělocvična je vybavena podlahou LOBA a je určena pro provozování míčových sportů. Druhá tělocvična se využívá díky speciálně upravené podlaze REUTER především k výuce gymnastiky. Ve spojovacích krčcích jsou umístěny dvě chlapecké a dvě dívčí šatny. K dispozici jsou taktéž sprchy. V této části se nachází také kabinety TV. Všechny tři tělocvičny slouží nejen k výuce, ale jsou maximálně využívány i v odpoledních hodinách veřejností. Vypracoval Ing. Jaromír Holub Vsetín, říjen 2009 IPR spol. s r.o., Jasenická ul.1828, Vsetín mobil: , jaraholub@volny.cz

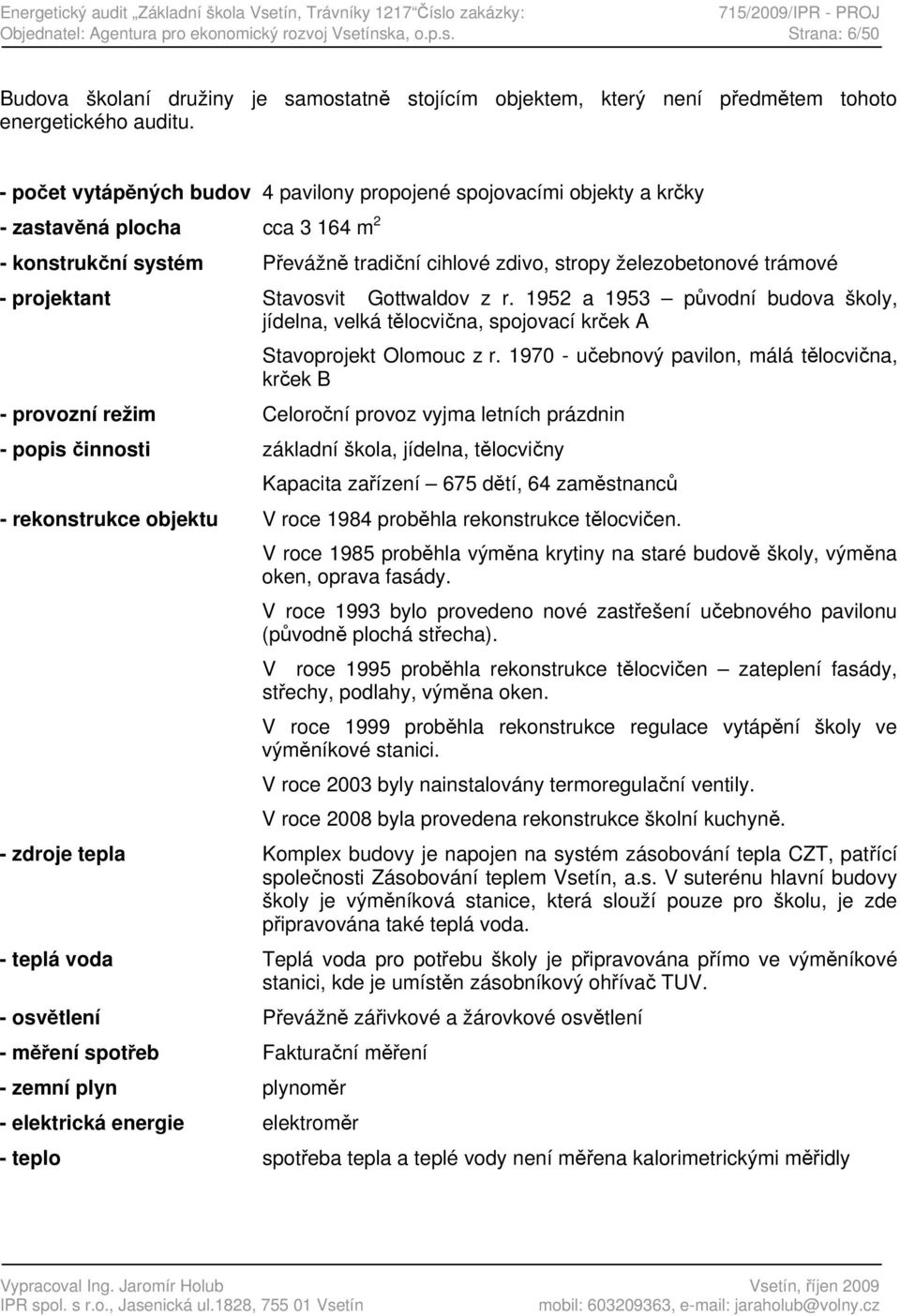

6 Energetický audit Základní škola Vsetín, Trávníky 1217 Číslo zakázky: 715/2009/IPR - PROJ Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Strana: 6/50 Budova školaní družiny je samostatně stojícím objektem, který není předmětem tohoto energetického auditu. - počet vytápěných budov 4 pavilony propojené spojovacími objekty a krčky - zastavěná plocha cca m 2 - konstrukční systém Převážně tradiční cihlové zdivo, stropy železobetonové trámové - projektant Stavosvit Gottwaldov z r a 1953 původní budova školy, jídelna, velká tělocvična, spojovací krček A Stavoprojekt Olomouc z r učebnový pavilon, málá tělocvična, krček B - provozní režim Celoroční provoz vyjma letních prázdnin - popis činnosti základní škola, jídelna, tělocvičny Kapacita zařízení 675 dětí, 64 zaměstnanců - rekonstrukce objektu V roce 1984 proběhla rekonstrukce tělocvičen. V roce 1985 proběhla výměna krytiny na staré budově školy, výměna oken, oprava fasády. V roce 1993 bylo provedeno nové zastřešení učebnového pavilonu (původně plochá střecha). V roce 1995 proběhla rekonstrukce tělocvičen zateplení fasády, střechy, podlahy, výměna oken. V roce 1999 proběhla rekonstrukce regulace vytápění školy ve výměníkové stanici. V roce 2003 byly nainstalovány termoregulační ventily. V roce 2008 byla provedena rekonstrukce školní kuchyně. - zdroje tepla Komplex budovy je napojen na systém zásobování tepla CZT, patřící společnosti Zásobování teplem Vsetín, a.s. V suterénu hlavní budovy školy je výměníková stanice, která slouží pouze pro školu, je zde připravována také teplá voda. - teplá voda Teplá voda pro potřebu školy je připravována přímo ve výměníkové stanici, kde je umístěn zásobníkový ohřívač TUV. - osvětlení Převážně zářivkové a žárovkové osvětlení - měření spotřeb Fakturační měření - zemní plyn plynoměr - elektrická energie elektroměr - teplo spotřeba tepla a teplé vody není měřena kalorimetrickými měřidly Vypracoval Ing. Jaromír Holub Vsetín, říjen 2009 IPR spol. s r.o., Jasenická ul.1828, Vsetín mobil: , jaraholub@volny.cz

7 Energetický audit Základní škola Vsetín, Trávníky 1217 Číslo zakázky: 715/2009/IPR - PROJ Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Strana: 7/50 Základní údaje o budově jsou uvedeny v následující tabulce: Budova/parametr Hlavní budova školy Učebnový pavilon Spojovací krček "B" Tělo cvična Spojovací krček "A" Jídelna Spojka k jídelně Celkem Půdorysné rozměry 63,23x 14,63 12,4x60,7 +3,5x3,95 10,6x19,2 13,15x 47,55 19,2x7,8 +17,1x4, ,7x3,1 34,54 x13,16 +2,4x18,5 14,41x 10,2 0 Zastavěná plocha (m 2 ) Počet podlaží 3 (1) (1) 1(1) 3 Konstrukční výška (m) 3,90 3,60 3,70 6,70 4,40 4,50 4,05 0 Světlá výška (m) 3,28 3,30 3,30 6,45 3,85 3,90 3,30 0 Obestavěný prostor vytápěný (m 3 ) Obestavěný prostor (m 3 ) Plocha plné části svislých obvodových konstrukcí SO (m 2 ) Plocha otvorových výplní - oken a dveří OK (m 2 ) viz jídelna viz jídelna viz jídelna viz jídelna Plocha střech SA (m 2 ) Plocha stropu do nevytápěné půdy SP (m 2 ) Technologie stavby: 1) Hlavní budova školy Nosná konstrukce budovy je tradiční zděná technologie, stropy železobetonové trámové. Objekt je obdélníkového tvaru o čtyřech podlažích se zapuštěným suterénem o cca 1,3 m. Objekt je dvojktrakt se střední nosnou zdí z plných cihel tl. 600 mm. Obvodový plášť je cihelný, střecha valbová s bedněním a krytinou z hliníkových šablon ALUKRYT. Okna dřevěná zdvojená většinou dvojkřídlová kyvná se sklápěcími křídly. Podlahy mají pochozí vrstvu z PVC. V prostorách sociálních zařízení a na chodbách je lité teraco. - rozpětí 63,3 x 14,7 m - počet podlaží 3 (1) - světlá výška 3,27 m (suterén 2,83) - konstrukční výška 3,9 m (suterén 3,0) - rok výstavby 1953 Vypracoval Ing. Jaromír Holub Vsetín, říjen 2009 IPR spol. s r.o., Jasenická ul.1828, Vsetín mobil: , jaraholub@volny.cz

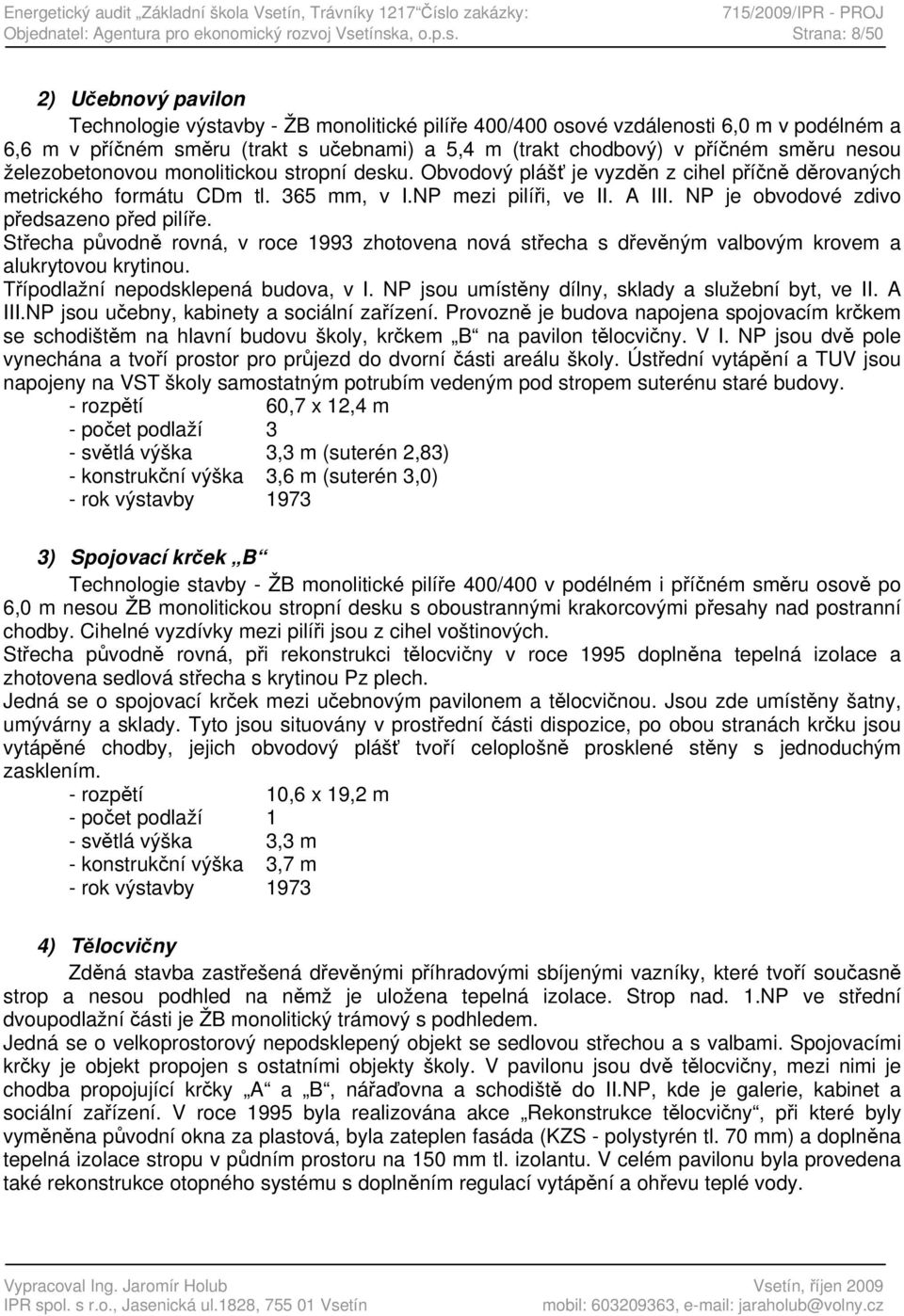

8 Energetický audit Základní škola Vsetín, Trávníky 1217 Číslo zakázky: 715/2009/IPR - PROJ Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Strana: 8/50 2) Učebnový pavilon Technologie výstavby - ŽB monolitické pilíře 400/400 osové vzdálenosti 6,0 m v podélném a 6,6 m v příčném směru (trakt s učebnami) a 5,4 m (trakt chodbový) v příčném směru nesou železobetonovou monolitickou stropní desku. Obvodový plášť je vyzděn z cihel příčně děrovaných metrického formátu CDm tl. 365 mm, v I.NP mezi pilíři, ve II. A III. NP je obvodové zdivo předsazeno před pilíře. Střecha původně rovná, v roce 1993 zhotovena nová střecha s dřevěným valbovým krovem a alukrytovou krytinou. Třípodlažní nepodsklepená budova, v I. NP jsou umístěny dílny, sklady a služební byt, ve II. A III.NP jsou učebny, kabinety a sociální zařízení. Provozně je budova napojena spojovacím krčkem se schodištěm na hlavní budovu školy, krčkem B na pavilon tělocvičny. V I. NP jsou dvě pole vynechána a tvoří prostor pro průjezd do dvorní části areálu školy. Ústřední vytápění a TUV jsou napojeny na VST školy samostatným potrubím vedeným pod stropem suterénu staré budovy. - rozpětí 60,7 x 12,4 m - počet podlaží 3 - světlá výška 3,3 m (suterén 2,83) - konstrukční výška 3,6 m (suterén 3,0) - rok výstavby ) Spojovací krček B Technologie stavby - ŽB monolitické pilíře 400/400 v podélném i příčném směru osově po 6,0 m nesou ŽB monolitickou stropní desku s oboustrannými krakorcovými přesahy nad postranní chodby. Cihelné vyzdívky mezi pilíři jsou z cihel voštinových. Střecha původně rovná, při rekonstrukci tělocvičny v roce 1995 doplněna tepelná izolace a zhotovena sedlová střecha s krytinou Pz plech. Jedná se o spojovací krček mezi učebnovým pavilonem a tělocvičnou. Jsou zde umístěny šatny, umývárny a sklady. Tyto jsou situovány v prostřední části dispozice, po obou stranách krčku jsou vytápěné chodby, jejich obvodový plášť tvoří celoplošně prosklené stěny s jednoduchým zasklením. - rozpětí 10,6 x 19,2 m - počet podlaží 1 - světlá výška 3,3 m - konstrukční výška 3,7 m - rok výstavby ) Tělocvičny Zděná stavba zastřešená dřevěnými příhradovými sbíjenými vazníky, které tvoří současně strop a nesou podhled na němž je uložena tepelná izolace. Strop nad. 1.NP ve střední dvoupodlažní části je ŽB monolitický trámový s podhledem. Jedná se o velkoprostorový nepodsklepený objekt se sedlovou střechou a s valbami. Spojovacími krčky je objekt propojen s ostatními objekty školy. V pavilonu jsou dvě tělocvičny, mezi nimi je chodba propojující krčky A a B, nářaďovna a schodiště do II.NP, kde je galerie, kabinet a sociální zařízení. V roce 1995 byla realizována akce Rekonstrukce tělocvičny, při které byly vyměněna původní okna za plastová, byla zateplen fasáda (KZS - polystyrén tl. 70 mm) a doplněna tepelná izolace stropu v půdním prostoru na 150 mm tl. izolantu. V celém pavilonu byla provedena také rekonstrukce otopného systému s doplněním regulací vytápění a ohřevu teplé vody. Vypracoval Ing. Jaromír Holub Vsetín, říjen 2009 IPR spol. s r.o., Jasenická ul.1828, Vsetín mobil: , jaraholub@volny.cz

9 Energetický audit Základní škola Vsetín, Trávníky 1217 Číslo zakázky: 715/2009/IPR - PROJ Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Strana: 9/50 Budova je jednopodlažní, v prostřední části mezi velkou a malou tělocvičnou dvoupodlažní. Střecha je valbová, krytina hliníkové šablony ALUKRYT. V roce 1973 byla přistavena malá gymnastická tělocvična. - rozpětí 13,15 x 47,55 m - počet podlaží 1 - světlá výška 5,6 m velká tělocvična, 6,45 malá tělocvična - konstrukční výška 5,8 m velká tělocvična, 6,70 malá tělocvična - rok výstavby ) Spojovací krček A Střední část krčku je zděná stavba, stropy ŽB monolitické. Sociálky - ŽB monolitická stropní deska. Nářaďovna - montovaný ŽB strop. Střecha byla původně plochá, při rekonstrukci tělocvičny v roce 1995 doplněna teplená izolace a zhotovena sedlová střecha, krytina Pz plech. Jedná se o spojovací jednopodlažní krček mezi pavilonem jídelny a tělocvičnou. Jsou zde umístěny WC, šatna a sprchy a cvičná gymnastická jáma. - rozpětí 15,65 x 19,20 m - počet podlaží 1 - světlá výška střední část 3,85, sociálky 3,20, nářaďovna 4,65 - konstrukční výška střední část 4,40, sociálky 3,45, nářaďovna 4,70 - rok výstavby 1953 střední část krčku, v roce 1965 přistavěny sklady a sociálky 6) Jídelna Objekt zděný z cihel plných. Stropy jsou monolitické trámové, příhradové dřevěné sbíjené vazníky. Střecha je valbová s krytinou ALUKRYT. Objekt jídelny je velkoprostorový, částečně podsklepený s valbovou střechou. Objekt je dvoupodlažní, podsklepena je kuchyně, chodba do tělocvičny a část jídelny. - rozpětí 13,2 x 34,5 m (jídelna) a 18,75 x 2,4 m (chodba k tělocvičně) - počet podlaží 1 (1) - světlá výška 3,9 - konstrukční výška 4,5 (suterén 3,0) - rok výstavby ) Spojka k jídelně Tradiční zděná stavba z cihel plných se střední nosnou zdí. Stropy jsou ŽB monolitické trámové. Dvoupodlažní podsklepený objekt, střecha plochá s malým spádem. - rozpětí 14,4 x 10,2 m - počet podlaží 1 (1) - světlá výška 2,83 (I. PN), 3,30 (I. NP) - konstrukční výška 3,0 (I. PN), 4,03 (I. NP) - rok výstavby 1953 Zdroj tepla a teplé vody: Celý komplex budov je napojen na CZT. V suterénu hlavní budovy školy je výměníková stanice, která slouží pouze pro školu. Ve výměníkové stanici je připravována také TUV. Bývalý byt (dnes jazyková učebna) je vytápěn samostatným plynovým kotlem. Další samostatně vytápěný byt je v I. Vypracoval Ing. Jaromír Holub Vsetín, říjen 2009 IPR spol. s r.o., Jasenická ul.1828, Vsetín mobil: , jaraholub@volny.cz

10 Energetický audit Základní škola Vsetín, Trávníky 1217 Číslo zakázky: 715/2009/IPR - PROJ Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Strana: 10/50 NP učebnového pavilonu - byt školníka. V obou případech je použit kondenzační kotel NEFIT C 21 V. Rekonstrukce výměníkové stanice školy byla provedena v roce Teplá voda pro potřeby školy je připravována v přímo ve výměníkové stanici, kde je umístěn zásobníkový ohřívač teplé vody. Způsob vytápění, stav systému: Objekt je vytápěn teplovodním vytápěním o teplotním spádu 90/70 C s nuceným oběhem topné vody a systémem dvoutrubkovým. Při rekonstrukci hlavních topných větví byla provedena komplexní dispečerská regulace pěti topných okruhů, která zajišťuje jejich ekvitermní i časovou regulaci s prostorovými i venkovními čidly. Tělocvičny mají samostatný směšovací uzel se samostatným regulátorem. Jako otopných těles je použito litinových radiátorů typu Kalor 500/200, 300/200 a 1000/200. Každé otopné těleso systému je opatřeno termoregulačním ventilem. Měření a regulace: V roce 1999 byla realizována akce Regulace ZŠ Trávníky podle projektu IPR Vsetín. Byla provedena zónová a časová regulace (5 otopných okruhů) - Ekvitermní regulace 5xL&S RVA ) a prostorová čidla v referenčních místnostech. Okruhy jsou následující: 1. učebny a kabinety stará budova 2. sociální zařízení a chodby stará budova 3. učebny ostatní stará budova 4. učebnový pavilón 5. jídelna a kuchyň Tělocvičny mají samostaný směšovací uzel trojcestná směšovací klapka GRUNDFOS UPE Regulátor TERMIT MINI s vestavěnými hodinami, které umožňují nastavení doby provozu vytápění a útlumy. Skladba svislých obvodových konstrukcí: Stávající zdivo tl. 450 mm: - Omítka vápenno-cementová 25 mm - Zdivo plné CP 290 mm - Malta vápenno-cementová 10 mm - Zdivo plné CP 140 mm - Omítka vápenná 20 mm Stávající parapetní zdivo tl. 450 mm: - Omítka vápenno-cementová 25 mm - Zdivo plné CP 290 mm - Dr. odpad a cement 30 mm - Omítka vápenná 20 mm Stávající ŽB věnec s přizdívkou, tl. 450 mm: - Omítka vápenno-cementová 25 mm - Zdivo plné CP 140 mm - Železobeton 300 mm - Omítka vápenná 20 mm Stávající ŽB pilíř tl. 450 mm: - Omítka vápenno-cementová 25 mm - Železobeton 440 mm - Omítka vápenná 20 mm Vypracoval Ing. Jaromír Holub Vsetín, říjen 2009 IPR spol. s r.o., Jasenická ul.1828, Vsetín mobil: , jaraholub@volny.cz

11 Energetický audit Základní škola Vsetín, Trávníky 1217 Číslo zakázky: 715/2009/IPR - PROJ Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Strana: 11/50 Stávající suterénní zdivo tl. 600 mm: - Beton hutný 30 mm - Zdivo plné CP 290 mm - Malta vápenno-cementová 10 mm - Zdivo plné CP 290 mm - Omítka vápenná 20 mm Stávající suterénní zdivo tl. 600 mm s přizdívkou: - Zdivo plné CP 65 mm - Bitagit R 2,5 mm - Zdivo plné CP 290 mm - Malta vápenno-cementová 10 mm - Zdivo plné CP 290 mm - Omítka vápenná 20 mm Stávající obvodové zdivo z CP a betonu tl. 300 mm: - Beton hutný 30 mm - Zdivo plné CP 290 mm - Omítka vápenná 20 mm Stávající zdivo tl. 450 mm s přizdívkou: - Zdivo plné CP 65 mm - Bitagit R 2,5 mm - Zdivo plné CP 140 mm - Malta vápenno-cementová 10 mm - Zdivo plné CP 290 mm - Omítka vápenná 20 mm Zateplené zdivo z CP tl. 450 mm IZ tl. 70 mm (tělocvičny): - Betadekor SD om 3 mm - PPS Polystyren 70 mm - Omítka vápenno-cementová 25 mm - Zdivo plné CP 290 mm - Malta vápenno-cementová 10 mm - Zdivo plné CP 140 mm - Omítka vápenná 20 mm Zateplené zdivo z CP tl. 600 mm IZ tl. 70 mm (tělocvičny): - Betadekor SD om 3 mm - PPS Polystyren 70 mm - Omítka vápenno-cementová 30 mm - Zdivo plné CP 290 mm - Malta vápenno-cementová 10 mm - Zdivo plné CP 290 mm - Omítka vápenná 20 mm Zateplené parapetní zdivo tl. 350 mm z CP tl. 300 mm IZ tl. 70 mm (tělocvičny): - Betadekor SD om 3 mm - PPS Polystyren 70 mm - Omítka vápenno-cementová 30 mm - Zdivo plné CP 200 mm - Omítka vápenná 25 mm Stávající zdivo z CDm tl. 250 mm (krček B): - Omítka vápenno-cementová 30 mm - Zdivo CDm 115 mm 250 mm Vypracoval Ing. Jaromír Holub Vsetín, říjen 2009 IPR spol. s r.o., Jasenická ul.1828, Vsetín mobil: , jaraholub@volny.cz

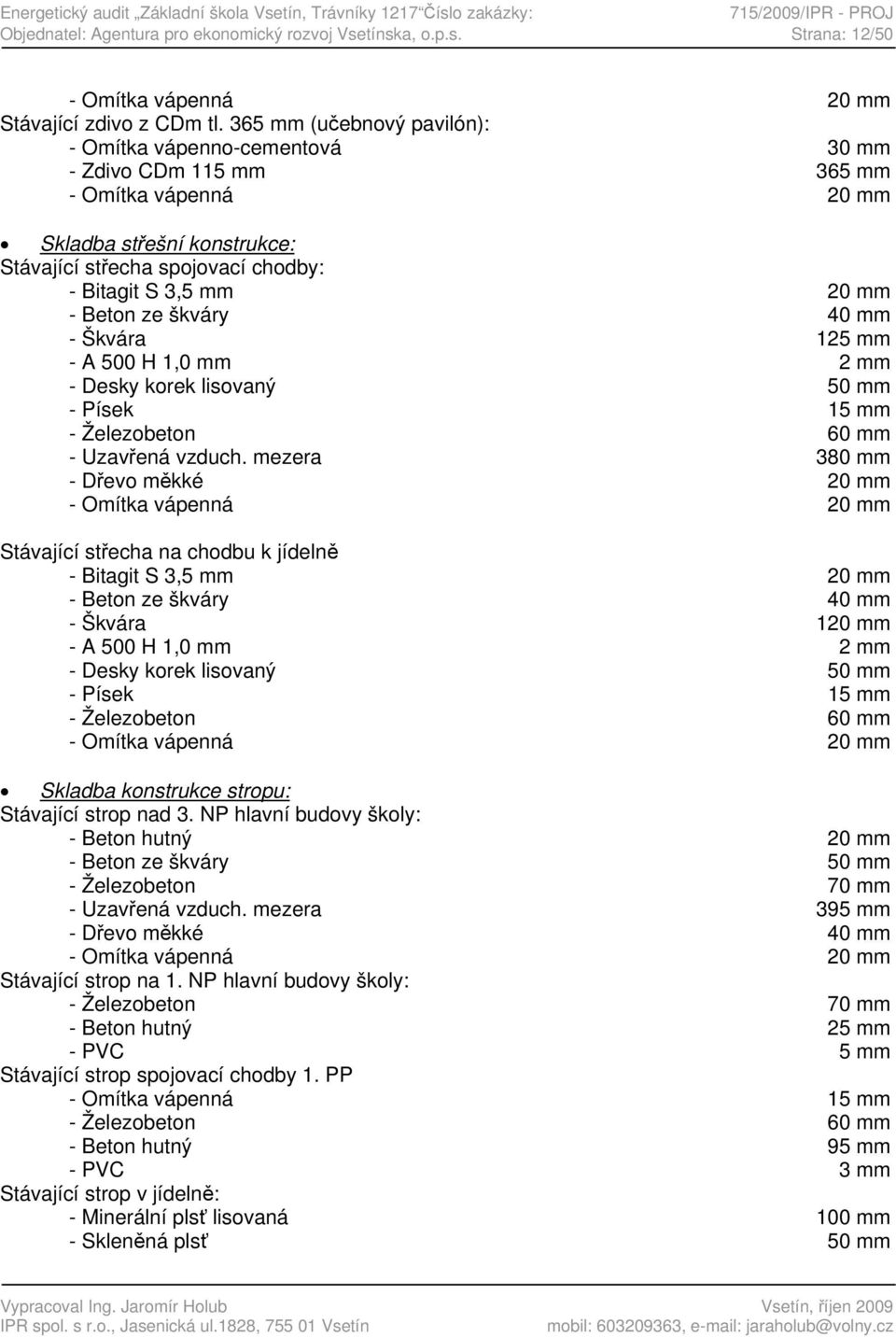

12 Energetický audit Základní škola Vsetín, Trávníky 1217 Číslo zakázky: 715/2009/IPR - PROJ Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Strana: 12/50 - Omítka vápenná 20 mm Stávající zdivo z CDm tl. 365 mm (učebnový pavilón): - Omítka vápenno-cementová 30 mm - Zdivo CDm 115 mm 365 mm - Omítka vápenná 20 mm Skladba střešní konstrukce: Stávající střecha spojovací chodby: - Bitagit S 3,5 mm 20 mm - Beton ze škváry 40 mm - Škvára 125 mm - A 500 H 1,0 mm 2 mm - Desky korek lisovaný 50 mm - Písek 15 mm - Železobeton 60 mm - Uzavřená vzduch. mezera 380 mm - Dřevo měkké 20 mm - Omítka vápenná 20 mm Stávající střecha na chodbu k jídelně - Bitagit S 3,5 mm 20 mm - Beton ze škváry 40 mm - Škvára 120 mm - A 500 H 1,0 mm 2 mm - Desky korek lisovaný 50 mm - Písek 15 mm - Železobeton 60 mm - Omítka vápenná 20 mm Skladba konstrukce stropu: Stávající strop nad 3. NP hlavní budovy školy: - Beton hutný 20 mm - Beton ze škváry 50 mm - Železobeton 70 mm - Uzavřená vzduch. mezera 395 mm - Dřevo měkké 40 mm - Omítka vápenná 20 mm Stávající strop na 1. NP hlavní budovy školy: - Železobeton 70 mm - Beton hutný 25 mm - PVC 5 mm Stávající strop spojovací chodby 1. PP - Omítka vápenná 15 mm - Železobeton 60 mm - Beton hutný 95 mm - PVC 3 mm Stávající strop v jídelně: - Minerální plsť lisovaná 100 mm - Skleněná plsť 50 mm Vypracoval Ing. Jaromír Holub Vsetín, říjen 2009 IPR spol. s r.o., Jasenická ul.1828, Vsetín mobil: , jaraholub@volny.cz

13 Energetický audit Základní škola Vsetín, Trávníky 1217 Číslo zakázky: 715/2009/IPR - PROJ Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Strana: 13/50 - Dřevo měkké 24 mm - Omítka vápenná 20 mm Stávající strop v kuchyni: - Beton hutný 20 mm - Beton ze škváry 50 mm - Železobeton 60 mm - Uzavřená vzduch. mezera 380 mm - Dřevo měkké 20 mm - Omítka vápenná 20 mm Stávající strop nad šatnami A: - Minerální plsť lisovaná 160 mm - Železobeton 60 mm - Uzavřená vzduch. mezera 350 mm - Dřevo měkké 20 mm - Omítka vápenná 20 mm Stávající strop nad sociálními zařízeními A: - Minerální plsť lisovaná 160 mm - Železobeton 150 mm - Omítka vápenná 15 mm Stávající strop nad tělocvičnou: - A 400 H 0,7 mm 1 mm - Minerální plsť lisovaná 150 mm - Folie PVC 0,4 mm - Dřevo měkké 20 mm Stávající strop nad 3. NP učebnového pavilónu: - Bitagit 3,5 mm - Beton hutný 40 mm - A 500 H 0,7 mm - Plynosilikát 240 mm - Škvára 110 mm - Folie PVC 0,4 mm - Železobeton 150 mm - Omítka vápenná 20 mm Stávající strop nad průjezdem: - Omítka vápenno-cementová 20 mm - Drcený odpad a cement 25 mm - Železobeton 150 mm - Beton hutný 94 mm - Pryž pěnová 3 mm - PVC 3 mm Skladba konstrukce podlahy: Stávající podlaha 1. PP hlavní budovy školy: - Beton hutný 90 mm - IPA 5 mm - Beton hutný 100 mm Stávající podlaha pódia v jídelně: - Dřevo měkké 90 mm - Desky CETRIS 10 mm Vypracoval Ing. Jaromír Holub Vsetín, říjen 2009 IPR spol. s r.o., Jasenická ul.1828, Vsetín mobil: , jaraholub@volny.cz

14 Energetický audit Základní škola Vsetín, Trávníky 1217 Číslo zakázky: 715/2009/IPR - PROJ Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Strana: 14/50 - PVC 3 mm Stávající podlaha v malé tělocvičně: - Železobeton 100 mm - IPA 5 mm - Beton hutný 70 mm - Asfaltový nátěr 2 mm - Vlysy 24 mm Stávající podlaha ve velké tělocvičně: - Beton hutný 100 mm - Bitagit S 3,5 mm 3,5 mm - PPS Polystyren 50 mm - Železobeton 80 mm - Linoleum 9 mm Použité podklady: Projektová dokumentace Městské Sídliště Vsetín Trávníky II, 2. část, dostavba ZDŠ učebnový pavilon, projektant Stavoprojekt Olomouc z prosince 1968 Projektová dokumentace ZŠ Trávníky Vsetín, Modernizace hlavní budova OSP Vsetín, únor 1984 Projektová dokumentace Zastřešení učebnového pavilonu ZŠ Trávníky projektant ATELIÉR v. d. Stavba Vsetín ze srpna 1992 Projektová dokumentace ZŠ Trávníky rekonstrukce tělocvičny vypracovaná firmou AKTÉ Zlín, listopad 1994 Projektová dokumentace Plynofikace služebních bytů vypracovaná firmou PENTOS s.r.o. Zlín, 1995 Projektová dokumentace Regulace ZŠ Trávníky vypracovaná firmou IPR Vsetín, 1999 Výkresy z původní dokumentace z roku 1951 vypracované firmou Svit Gottwaldov Výkresy jídelny z let 1952, 1953 Energetický audit Základní škola Vsetín - Trávníky z listopadu 2000, vypracovaný Ing. Milenou Hrtáňovou a Ing. Jaromírem Holubem, IPR s r. o. Vsetín Zpráva o revizi elektrického zařízení kuchyně v objektu ZŠ Trávníky ze , vypracované revizním technikem Josefem Mrázkem 1023/10.00/84-I-E2-A, Jiráskova 1814, Vsetín Zpráva o revizi elektrického zařízení objektu ZŠ Trávníky z , vypracované revizním technikem Josefem Mrázkem 1023/10.00/84-I-E2-A, Jiráskova 1814, Vsetín a následující revizní zprávy Zpráva o revizi plynového zařízení ze dne , ZŠ Trávníky - Hlavní budova, provedené revizním technikem Zdeňkem Bařinou, ev. č. osvědčení 478/10.00/84-R-PZ- ABCDEFG fotografická dokumentace faktury za teplo a energie za roky 2002, 2003 a 2004 Normy, předpisy, vyhlášky, zákony, zejména: ČSN Tepelná ochrana budov, ČSN (2007) Tepelná ochrana budov požadavky ČSN EN Tepelné chování budov Výpočet potřeby energie na vytápění Obytné Vypracoval Ing. Jaromír Holub Vsetín, říjen 2009 IPR spol. s r.o., Jasenická ul.1828, Vsetín mobil: , jaraholub@volny.cz

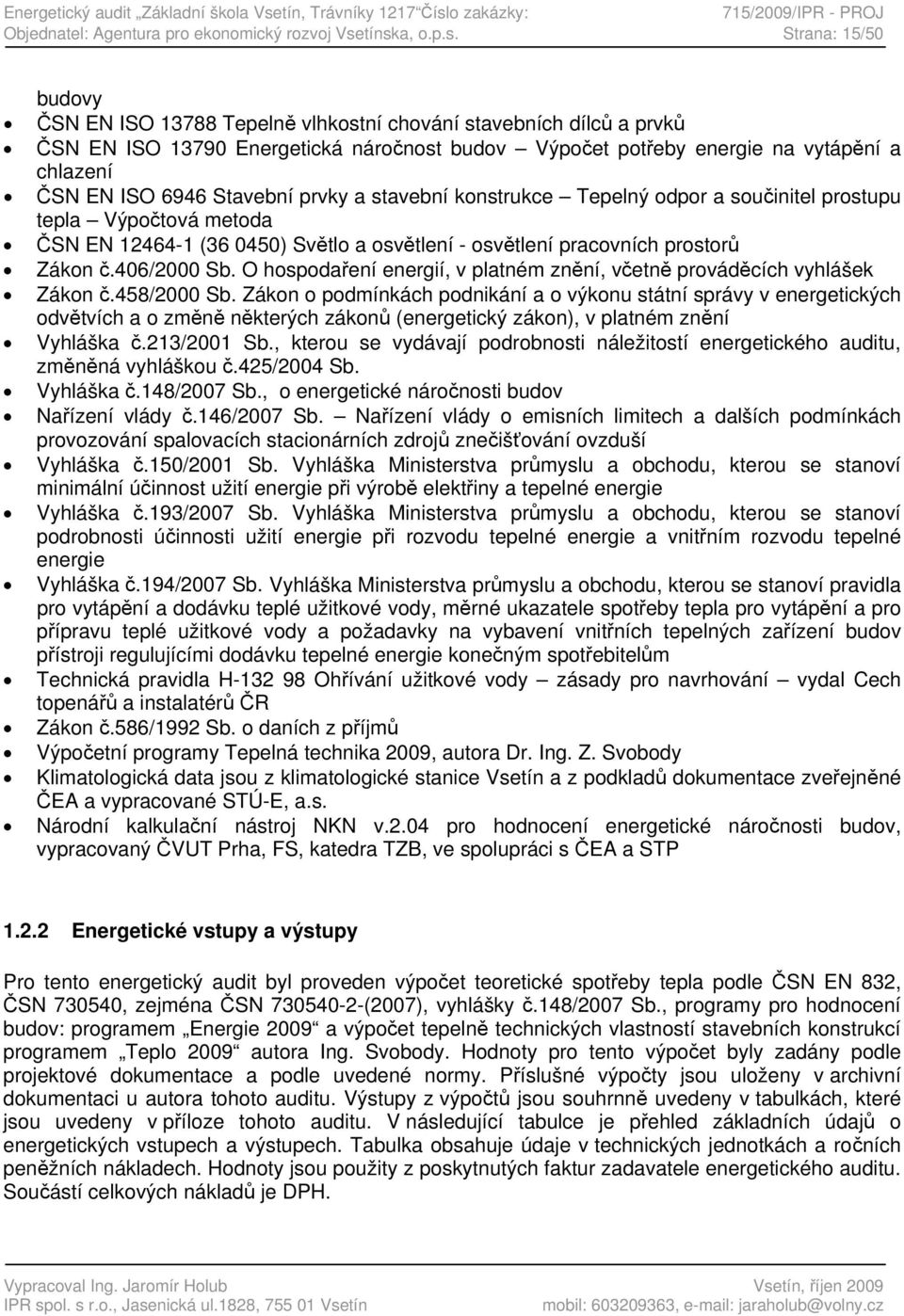

15 Energetický audit Základní škola Vsetín, Trávníky 1217 Číslo zakázky: 715/2009/IPR - PROJ Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Strana: 15/50 budovy ČSN EN ISO Tepelně vlhkostní chování stavebních dílců a prvků ČSN EN ISO Energetická náročnost budov Výpočet potřeby energie na vytápění a chlazení ČSN EN ISO 6946 Stavební prvky a stavební konstrukce Tepelný odpor a součinitel prostupu tepla Výpočtová metoda ČSN EN ( ) Světlo a osvětlení - osvětlení pracovních prostorů Zákon č.406/2000 Sb. O hospodaření energií, v platném znění, včetně prováděcích vyhlášek Zákon č.458/2000 Sb. Zákon o podmínkách podnikání a o výkonu státní správy v energetických odvětvích a o změně některých zákonů (energetický zákon), v platném znění Vyhláška č.213/2001 Sb., kterou se vydávají podrobnosti náležitostí energetického auditu, změněná vyhláškou č.425/2004 Sb. Vyhláška č.148/2007 Sb., o energetické náročnosti budov Nařízení vlády č.146/2007 Sb. Nařízení vlády o emisních limitech a dalších podmínkách provozování spalovacích stacionárních zdrojů znečišťování ovzduší Vyhláška č.150/2001 Sb. Vyhláška Ministerstva průmyslu a obchodu, kterou se stanoví minimální účinnost užití energie při výrobě elektřiny a tepelné energie Vyhláška č.193/2007 Sb. Vyhláška Ministerstva průmyslu a obchodu, kterou se stanoví podrobnosti účinnosti užití energie při rozvodu tepelné energie a vnitřním rozvodu tepelné energie Vyhláška č.194/2007 Sb. Vyhláška Ministerstva průmyslu a obchodu, kterou se stanoví pravidla pro vytápění a dodávku teplé užitkové vody, měrné ukazatele spotřeby tepla pro vytápění a pro přípravu teplé užitkové vody a požadavky na vybavení vnitřních tepelných zařízení budov přístroji regulujícími dodávku tepelné energie konečným spotřebitelům Technická pravidla H Ohřívání užitkové vody zásady pro navrhování vydal Cech topenářů a instalatérů ČR Zákon č.586/1992 Sb. o daních z příjmů Výpočetní programy Tepelná technika 2009, autora Dr. Ing. Z. Svobody Klimatologická data jsou z klimatologické stanice Vsetín a z podkladů dokumentace zveřejněné ČEA a vypracované STÚ-E, a.s. Národní kalkulační nástroj NKN v.2.04 pro hodnocení energetické náročnosti budov, vypracovaný ČVUT Prha, FS, katedra TZB, ve spolupráci s ČEA a STP Energetické vstupy a výstupy Pro tento energetický audit byl proveden výpočet teoretické spotřeby tepla podle ČSN EN 832, ČSN , zejména ČSN (2007), vyhlášky č.148/2007 Sb., programy pro hodnocení budov: programem Energie 2009 a výpočet tepelně technických vlastností stavebních konstrukcí programem Teplo 2009 autora Ing. Svobody. Hodnoty pro tento výpočet byly zadány podle projektové dokumentace a podle uvedené normy. Příslušné výpočty jsou uloženy v archivní dokumentaci u autora tohoto auditu. Výstupy z výpočtů jsou souhrnně uvedeny v tabulkách, které jsou uvedeny v příloze tohoto auditu. V následující tabulce je přehled základních údajů o energetických vstupech a výstupech. Tabulka obsahuje údaje v technických jednotkách a ročních peněžních nákladech. Hodnoty jsou použity z poskytnutých faktur zadavatele energetického auditu. Součástí celkových nákladů je DPH. Vypracoval Ing. Jaromír Holub Vsetín, říjen 2009 IPR spol. s r.o., Jasenická ul.1828, Vsetín mobil: , jaraholub@volny.cz

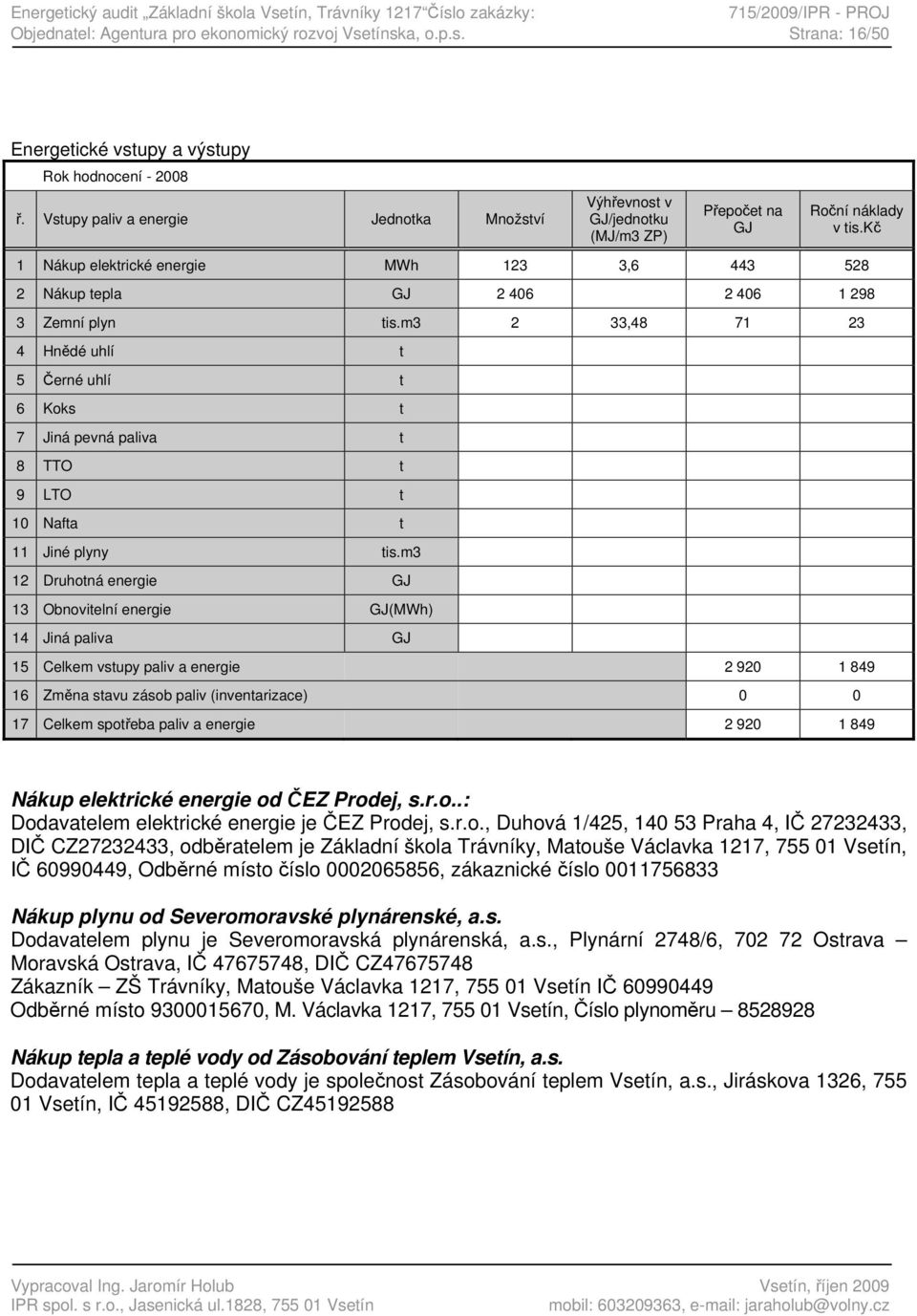

16 Energetický audit Základní škola Vsetín, Trávníky 1217 Číslo zakázky: 715/2009/IPR - PROJ Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Strana: 16/50 Energetické vstupy a výstupy Rok hodnocení ř. Vstupy paliv a energie Jednotka Množství Výhřevnost v GJ/jednotku (MJ/m3 ZP) Přepočet na GJ Roční náklady v tis.kč 1 Nákup elektrické energie MWh 123 3, Nákup tepla GJ Zemní plyn tis.m3 2 33, Hnědé uhlí t 5 Černé uhlí t 6 Koks t 7 Jiná pevná paliva t 8 TTO t 9 LTO t 10 Nafta t 11 Jiné plyny tis.m3 12 Druhotná energie GJ 13 Obnovitelní energie GJ(MWh) 14 Jiná paliva GJ 15 Celkem vstupy paliv a energie Změna stavu zásob paliv (inventarizace) Celkem spotřeba paliv a energie Nákup elektrické energie od ČEZ Prodej, s.r.o..: Dodavatelem elektrické energie je ČEZ Prodej, s.r.o., Duhová 1/425, Praha 4, IČ , DIČ CZ , odběratelem je Základní škola Trávníky, Matouše Václavka 1217, Vsetín, IČ , Odběrné místo číslo , zákaznické číslo Nákup plynu od Severomoravské plynárenské, a.s. Dodavatelem plynu je Severomoravská plynárenská, a.s., Plynární 2748/6, Ostrava Moravská Ostrava, IČ , DIČ CZ Zákazník ZŠ Trávníky, Matouše Václavka 1217, Vsetín IČ Odběrné místo , M. Václavka 1217, Vsetín, Číslo plynoměru Nákup tepla a teplé vody od Zásobování teplem Vsetín, a.s. Dodavatelem tepla a teplé vody je společnost Zásobování teplem Vsetín, a.s., Jiráskova 1326, Vsetín, IČ , DIČ CZ Vypracoval Ing. Jaromír Holub Vsetín, říjen 2009 IPR spol. s r.o., Jasenická ul.1828, Vsetín mobil: , jaraholub@volny.cz

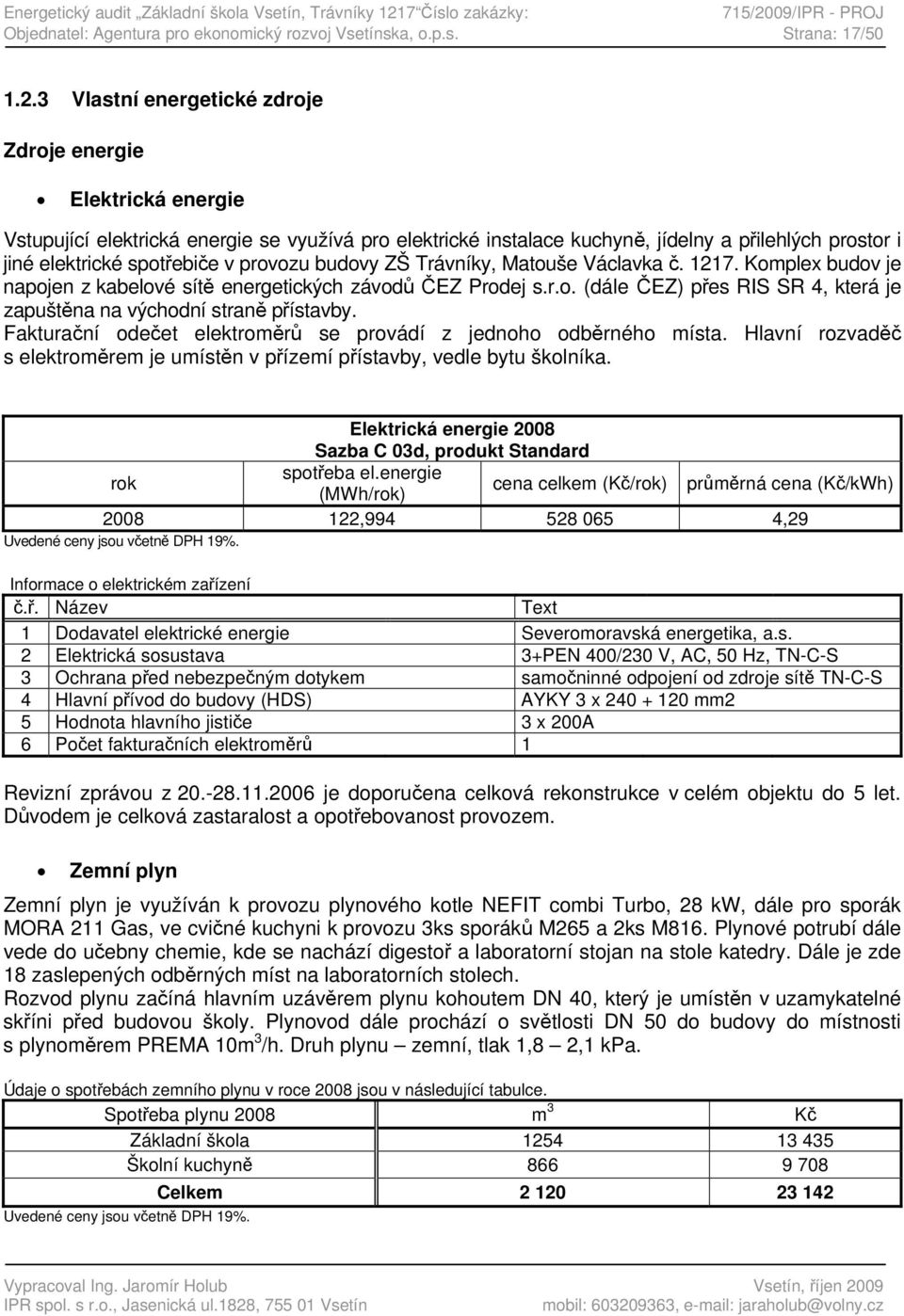

17 Energetický audit Základní škola Vsetín, Trávníky 1217 Číslo zakázky: 715/2009/IPR - PROJ Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Strana: 17/ Vlastní energetické zdroje Zdroje energie Elektrická energie Vstupující elektrická energie se využívá pro elektrické instalace kuchyně, jídelny a přilehlých prostor i jiné elektrické spotřebiče v provozu budovy ZŠ Trávníky, Matouše Václavka č Komplex budov je napojen z kabelové sítě energetických závodů ČEZ Prodej s.r.o. (dále ČEZ) přes RIS SR 4, která je zapuštěna na východní straně přístavby. Fakturační odečet elektroměrů se provádí z jednoho odběrného místa. Hlavní rozvaděč s elektroměrem je umístěn v přízemí přístavby, vedle bytu školníka. Elektrická energie 2008 Sazba C 03d, produkt Standard rok spotřeba el.energie (MWh/rok) cena celkem (Kč/rok) průměrná cena (Kč/kWh) , ,29 Uvedené ceny jsou včetně DPH 19%. Informace o elektrickém zařízení č.ř. Název Text 1 Dodavatel elektrické energie Severomoravská energetika, a.s. 2 Elektrická sosustava 3+PEN 400/230 V, AC, 50 Hz, TN-C-S 3 Ochrana před nebezpečným dotykem samočninné odpojení od zdroje sítě TN-C-S 4 Hlavní přívod do budovy (HDS) AYKY 3 x mm2 5 Hodnota hlavního jističe 3 x 200A 6 Počet fakturačních elektroměrů 1 Revizní zprávou z je doporučena celková rekonstrukce v celém objektu do 5 let. Důvodem je celková zastaralost a opotřebovanost provozem. Zemní plyn Zemní plyn je využíván k provozu plynového kotle NEFIT combi Turbo, 28 kw, dále pro sporák MORA 211 Gas, ve cvičné kuchyni k provozu 3ks sporáků M265 a 2ks M816. Plynové potrubí dále vede do učebny chemie, kde se nachází digestoř a laboratorní stojan na stole katedry. Dále je zde 18 zaslepených odběrných míst na laboratorních stolech. Rozvod plynu začíná hlavním uzávěrem plynu kohoutem DN 40, který je umístěn v uzamykatelné skříni před budovou školy. Plynovod dále prochází o světlosti DN 50 do budovy do místnosti s plynoměrem PREMA 10m 3 /h. Druh plynu zemní, tlak 1,8 2,1 kpa. Údaje o spotřebách zemního plynu v roce 2008 jsou v následující tabulce. Spotřeba plynu 2008 m 3 Kč Základní škola Školní kuchyně Celkem Uvedené ceny jsou včetně DPH 19%. Vypracoval Ing. Jaromír Holub Vsetín, říjen 2009 IPR spol. s r.o., Jasenická ul.1828, Vsetín mobil: , jaraholub@volny.cz

18 Energetický audit Základní škola Vsetín, Trávníky 1217 Číslo zakázky: 715/2009/IPR - PROJ Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Strana: 18/50 Tak jako u elektrické energie z důvodu celoročně probíhajících změn cen plynu platí tyto ceny pouze v uvedených obdobích. Výroba teplé vody (TUV) Teplá voda pro potřeby školy je připravována v přímo ve výměníkové stanici, kde je umístěn zásobníkový ohřívač TUV. Spotřeba tepla na ohřev teplé vody podle faktury je za rok ,33 GJ Rozvody energie Objekt je vytápěn teplovodním vytápěním o teplotním spádu 90/70 C s nuceným oběhem topné vody a systémem dvoutrubkovým. Jako otopných těles je použito litinových radiátorů typu Kalor 500/200, 300/200 a 1000/200. Všechny rozvody jsou provedeny z ocelových trubek hladkých. Všechna otopná tělesa jsou opatřena termoregulačními ventily Významné spotřebiče energie Podstatné spotřebiče elektrické V následujících tabulce je přehled o elektrických spotřebičích v budově dle revnizní zprávy : Přehled o instalovaných elektrických spotřebičích č.ř. Spotřebič počet instalovaný výkon ks kw 1 Motory, svářečky apod ,63 2 Tepelné spotřebiče ,8 3 Žárovková a zářivková svítidla ,11 4 Jiné spotřebiče ,96 5 CELKEM ,50 Významné spotřebiče elektrické energie kuchyně č.ř. Název, umístění instalovaný výkon kw 1 Strojovna výtahu 2 motor výtahu VM/8A/6 1,2 3 Varna - přípravna 4 Robot HU1 č ,4 5 Varný kotel Nagema 28 6 Smažící pánev PE13 č. 3491/ Robo RE 22 č. 4714/ Hnětač B180 č. 29/51 1,5 9 Cukrářská pec 9,4 10 Konvektomat PK 200-D2011 č /96 34,4 Vypracoval Ing. Jaromír Holub Vsetín, říjen 2009 IPR spol. s r.o., Jasenická ul.1828, Vsetín mobil: , jaraholub@volny.cz

19 Energetický audit Základní škola Vsetín, Trávníky 1217 Číslo zakázky: 715/2009/IPR - PROJ Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Strana: 19/50 11 Cukrářská pec TE 31 č. 3342/83 9,4 12 Smažící pánev PE Ohřívací vana 3,6 14 Myčka Alba M ,1 15 Myčka Alba M 1003 č /99 13,1 16 Dělička typ 30 č /68 1,1 17 Varný kotel Nagema 1340 č / CELKEM 152,2 Osvětlení je převážně zářivkové a žárovkové. Podstatné spotřebiče plynové Dále uvedené spotřebiče jsou součástí posuzovaného odběrného místa spotřeby plynu. Spotřebiče, které se podílí na spotřebě plynu: - Kotel NEFIT combi Turbo, 28 kw - Sporák MORA 211 GAS - 3ks sporák M265-2ks sporák M816-1ks digestoř - 1ks laboratorní stojan na stole katedry - 18ks zaslepených odběrných míst na laboratorních stolech Podstatné spotřebiče tepla Nejpodstatnějším spotřebičem tepla jsou otopná tělesa topného systému budovy školy, která jsou dimenzována podle tepelných ztrát jednotlivých místností a prostor budovy: Součet celkových měrných tepelných toků jednotlivými zónami Hc: Působící teplotní rozdíl mezi interiérem a exteriérem: ,470 W/K 37 o C Celkem tepelné ztráty budov jsou cca 535 kw Bilance potřeby teplé vody Teplá voda pro potřeby školy je připravována přímo ve výměníkové stanici, kde je umístěn zásobníkový ohřívač teplé vody. Zásady pro navrhování vydané CTI (Cech topenářů a instalatérů ČR): - pro 1 žáka na mytí je uvažováno 0,02 m 3 vody a 0,8 kwh tepla - na 100 m 2 podlahové plochy je uvažováno 0,02 m 3 vody a 0,8 kwh tepla - součinitel současnosti s = 0,2 až 1,0; pro úklid s = 1,0 - vaření a mytí nádobí s malým sortimentem jídel 0,0015 m 3 /jídlo a 0,15 kwh/jídlo - koeficient současnosti s myčkou nádobí je 0,7 Vypracoval Ing. Jaromír Holub Vsetín, říjen 2009 IPR spol. s r.o., Jasenická ul.1828, Vsetín mobil: , jaraholub@volny.cz

20 Energetický audit Základní škola Vsetín, Trávníky 1217 Číslo zakázky: 715/2009/IPR - PROJ Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Strana: 20/50 Výpočet potřeby teplé vody: - spotřeba vody na mytí (675 x 0,02 x 0,3) = 4,08 m 3 /den - spotřeba vody na úklid (6 418/100 x 0,02 x 1,0) = 1,28 m 3 /den - spotřeba na mytí nádobí (744 x 0,0015 x 0,7) = 0,78 m 3 /den - celkem teoretická spotřeba vody cca 6,14 m 3 /den, s vlivem například nestálého počtu žáků apod. je uvažována spotřeba 6 m 3 teplé vody denně Spotřeba tepla na ohřev vody stanovená tímto výpočtem činí 360 GJ za rok. Skutečná spotřeba tepla z fakturace činí za 406 GJ za rok (2008). 1.3 Zhodnocení výchozího stavu V souladu s vlastním zadáním energetického auditu jsou za posuzovanou soustavou považovány: 1. zdroj tepla výměníková stanice napojená na CZT 2. topné systémy, tj. teplovodní rozvody (vnitřní, venkovní) 3. stavební konstrukce 4. elektroinstalace Při posuzování energetických vstupů a výstupů s následným zhodnocením výchozího stavu formou energetických bilancí se vycházelo z následujícího stavu: - zdroj tepla 1. Celý komplex budov je napojen na CZT. V suterénu hlavní budovy školy je výměníková stanice, která slouží pouze pro školu. Její rekonstrukce proběhla v roce Výměníková stanice patří soukromé společnosti Zásobování teplem Vsetín, a.s. a při zpracování auditu nebyl umožněn přístup pro zjištění skutečně instalovaných výměníků a jejich parametrů. 2. Bývalý byt (dnes jazyková učebna) je vytápěn samostatným plynovým kotlem. Další samostatně vytápěný byt je v I. NP učebnového pavilonu - byt školníka. V obou případech je použit kondenzační kotel NEFIT C 21 V. 3. Objekt je vytápěn teplovodním vytápěním o teplotním spádu 90/70 C s nuceným oběhem topné vody a systémem dvoutrubkovým a jeho rozvody jsou ve vyhovujícím stavu. 4. Při rekonstrukci hlavních topných větví byla provedena komplexní dispečerská regulace pěti topných okruhů, která zajišťuje jejich ekvitermní i časovou regulaci s prostorovými i venkovními čidly. 5. Tělocvičny mají samostatný směšovací uzel se samostatným regulátorem. - zdroj teplé užitkové vody (TUV) 1. Teplá voda je připravována ve výměníkové stanici, kde se nachází zásobníkový ohřívač teplé vody. - vnitřní teplovodní rozvody 1. teplo je rozváděno z výměníkové stanice do vytápěných budov 2. rozdody jsou ve vyhovujícím stavu Vypracoval Ing. Jaromír Holub Vsetín, říjen 2009 IPR spol. s r.o., Jasenická ul.1828, Vsetín mobil: , jaraholub@volny.cz

21 Energetický audit Základní škola Vsetín, Trávníky 1217 Číslo zakázky: 715/2009/IPR - PROJ Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Strana: 21/50 3. Tepelné izolace rozvodů odpovídají době jejich instalace - stavební konstrukce Podrobné hodnocení jednotlivých stavebních konstrukcí je uvedeno v následující kapitole model energetické spotřeby stavby - elektroinstalace Podrobné hodnocení elektroinstalace je uvedeno v následující kapitole model energetické spotřeby stavby Roční energetická bilance stávajícího předmětu energetického auditu Roční energetická bilance ř. Ukazatel GJ/rok tis.kč/rok 1 Vstupy paliv a energie Změna zásob paliv a energie Spotřeba paliv a energie Prodej energie cizím Konečná spotřeba paliv a energie v objektu (ř.3-ř.4) Spotřeba energie na vytápění včetně ztrát (ř.7+8, z ř.5) Ztráty ve vlastním zdroji a rozvodech (z ř.5) Spotřeba energie na vytápění a TUV(z ř.5) Spotřeba energie na technologické a ostatní procesy Model energetické spotřeby stavby Analýzou stávajícího stavu stavebních konstrukcí pro vypracování stávající energetické bilance objektu byl zjištěn následující model energetické spotřeby v posuzovaných budovách školy: 1) Hlavní budova 1i) Hodnoty součinitelů prostupu tepla stávajících kcí neprůsvitného obvodového pláště: U = 1,30 Wm -2 K -1 stávající zdivo z CP tl. 450 mm U = 1,58 Wm -2 K -1 parapetní zdivo tl. 450 mm Požadovaná hodnota dle ČSN , tab. 3 je U N = 0,38 Wm -2 K -1, doporučená je U N = 0,25 Wm -2 K -1. Navrhuje se zateplit obvodové neprůsvitné konstrukce na doporučenou hodnotu součinitele prostupu tepla U N. Vypracoval Ing. Jaromír Holub Vsetín, říjen 2009 IPR spol. s r.o., Jasenická ul.1828, Vsetín mobil: , jaraholub@volny.cz

22 Energetický audit Základní škola Vsetín, Trávníky 1217 Číslo zakázky: 715/2009/IPR - PROJ Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Strana: 22/50 1ii) Hodnota součinitele prostupu tepla stávající podlahy na terénu: U = 2,37 Wm -2 K -1 podlaha na terénu bez tepelné izolace Přitom požadovaná hodnota dle ČSN , tab. 3 je U N = 0,45 Wm -2 K -1, doporučená je U N = 0,3 Wm -2 K -1. Vzhledem ke složitosti staveb. úprav pro zajištění požadované hodnoty součinitele prostupu tepla podlahy na terénu není zateplení této konstrukce navrženo. 1iii) Stávající hodnota součinitele prostupu stropem do nevytápěné půdy: U = 0,88 Wm -2 K -1 stávající strop hlavní budovy nad 3. NP Požadovaná hodnota dle ČSN , tab. 3 je U = 0,3 Wm -2 K -1, doporučená je U = 0,2 Wm -2 K -1. Navrhuje se strop zateplit na doporučenou hodnotu součinitele prostupu tepla U N. 1iv) Součinitele prostupu tepla U u stávajících otvorových výplní: U = 2,40 Wm -2 K -1 okna dřevěná zdvojená U = 5,65 Wm -2 K -1 ocelové vstupní dveře zasklené jedním sklem (pro nová okna požadovaná je U N = 1,7 Wm -2 K -1, doporučená je U N = 1,2 Wm -2 K -1 ) Požadovaná hodnota pro dveře a vrata je U N = 3,5 Wm -2 K -1, doporučená je U N = 2,3 Wm -2 K -1. Navrhuje se výměna všech ocelových i dřevěných otvorových výplní, vedoucí ke snížení součinitele prostupu tepla na doporučenou hodnotu. 1v) Průvzdušnost Průvzdušnost spar výplní otvorů, vypočítaná z průměrné spárové průvzdušnosti je vyšší, než požadovaná průměrná intenzita výměny vzduchu větráním v budově dle ČSN. Vzhledem ke špatnému technickému stavu otvorových výplní se navrhuje v tomto auditu výměna otvorových výplní za okna se sníženou infiltrací. 1vi) Průměrný součinitel prostupu tepla budovy: U em = 1,24 Wm -2 K -1 Požadovaná hodnota dle ČSN / je U em,n = 0,68 Wm -2 K -1. Doporučuje se provést opatření vedoucí ke snížení průměrného součinitele prostupu tepla budovy. 1vii) Kotelny a regulace kotelen Stávající otopná soustava je provozována jako teplovodní o teplotním spádu 90/70 C. Současná regulace otopné soustavy tohoto objektu je regulována jak ekvitermně, tak podle referenční místnosti tak časově. Otopná soustava objektu je v dobrém technickém stavu. Zvýšené nároky na údržbu vyžaduje pouze technický stav otopných těles. Termostatické ventily byly namontovány a jsou funkční. Doporučuje se udržovat dobrý technický stav otopné soustavy. 1viii) Potrubí Potrubní části otopných soustav jsou celkem ve vyhovujícím stavu. Nainstalované termostatické ventily u otopných těles umožňují celkovou regulaci soustavy. Otopné soustavy jsou hydraulicky vyvážené. Úspora energie po instalaci termostatických ventilů a vyvážení soustavy se projevila na měření spotřeb v roce Vypracoval Ing. Jaromír Holub Vsetín, říjen 2009 IPR spol. s r.o., Jasenická ul.1828, Vsetín mobil: , jaraholub@volny.cz

23 Energetický audit Základní škola Vsetín, Trávníky 1217 Číslo zakázky: 715/2009/IPR - PROJ Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Strana: 23/50 1ix) Příprava a ohřev teplé vody Bilance spotřeby teplé vody je uvedena v předcházející kapitole. Příprava a ohřev teplé vody je zajišťován ze zásobníkového ohřívače teplé vody (TUV) ve výměníkové stanici. Vzhledem k tomu, že tento ohřívač je starý a velkoobjemový, doporučuji podrobně analyzovat spotřebu teplé vody v jednotlivých odběrních místech školy a na základě tohoto rozboru navrhnout nový způsob ohřevu TUV pro celou školu. Posouzení instalace solárního systému k ohřevu teplé vody je na konci auditu. 1x) Spotřeba a spotřebiče elektrické energie: Z revizní zprávy a z prohlídky jinak nevyplývají závady, které by měly vliv na vyšší spotřebu elektrické energie. V případě výměny elektrických spotřebičů je nutno dbát na pořizování spotřebičů energeticky hospodárných, což musí být doloženo energetickým štítkem v souladu s vyhláškou 444/2004 Sb. Při výměně osvětlovacích těles je nutno používat energeticky úsporné zdroje světla s dlouhou životností. 2) Učebnový pavilon 2i) Hodnoty součinitelů prostupu tepla stávajících kcí neprůsvitného obvodového pláště: U = 1,32 Wm -2 K -1 stávající zdivo z CDm tl. 365 mm Požadovaná hodnota dle ČSN , tab. 3 je U N = 0,38 Wm -2 K -1, doporučená je U N = 0,25 Wm -2 K -1. Navrhuje se zateplit obvodové neprůsvitné konstrukce minimálně na požadovanou hodnotu součinitele prostupu tepla U N. 2ii) Hodnota součinitele prostupu tepla stávající podlahy na terénu: U = 2,37 Wm -2 K -1 podlaha na terénu bez tepelné izolace Přitom požadovaná hodnota dle ČSN , tab. 3 je U N = 0,45 Wm -2 K -1, doporučená je U N = 0,3 Wm -2 K -1. Vzhledem ke složitosti stavebních úprav pro zajištění požadovaných hodnot U pro podlahu na terénu není zateplení této konstrukce navrženo. 2iii) Stávající hodnota součinitele prostupu stropem do nevytápěné půdy: U = 0,47 Wm -2 K -1 stávající strop hlavní budovy nad posledním podlažím Požadovaná hodnota dle ČSN , tab. 3 je U = 0,3 Wm -2 K -1, doporučená je U = 0,2 Wm -2 K -1. Navrhuje se strop zateplit minimálně na požadovanou hodnotu U N. 2iv) Součinitele prostupu tepla U u stávajících otvorových výplní: U = 2,40 Wm -2 K -1 okna dřevěná zdvojená U = 4,00 Wm -2 K -1 sklobetonové tvárnice (pro nová okna požadovaná je U N = 1,7 Wm -2 K -1, doporučená je U N = 1,2 Wm -2 K -1 ) Požadovaná hodnota pro dveře a vrata je U N = 3,5 Wm -2 K -1, doporučená je U N = 2,3 Wm -2 K -1. Navrhuje se výměna všech dřevěných a sklobetonových otvorových výplní, vedoucí ke snížení součinitele prostupu tepla na doporučenou hodnotu. Vypracoval Ing. Jaromír Holub Vsetín, říjen 2009 IPR spol. s r.o., Jasenická ul.1828, Vsetín mobil: , jaraholub@volny.cz

24 Energetický audit Základní škola Vsetín, Trávníky 1217 Číslo zakázky: 715/2009/IPR - PROJ Objednatel: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Strana: 24/50 2v) Průvzdušnost Průvzdušnost spar výplní otvorů, vypočítaná z průměrné spárové průvzdušnosti je vyšší, než požadovaná průměrná intenzita výměny vzduchu větráním v budově dle ČSN. Vzhledem ke špatnému technickému stavu otvorových výplní se navrhuje v tomto auditu výměna otvorových výplní za okna se sníženou infiltrací. 2vi) Průměrný součinitel prostupu tepla budovy: U em = 1,24 Wm -2 K -1 učebnový pavilon Požadovaná hodnota dle ČSN / je U em,n = 0,68 Wm -2 K -1. Doporučuje se provést opatření vedoucí ke snížení U em budovy. 2vii) až 2x) viz body 1vii) až 1x) 3) Spojovací krček B 3i) Hodnoty součinitelů prostupu tepla stávajících kcí neprůsvitného obvodového pláště: U = 1,75 Wm -2 K -1 stávající zdivo z CDm tl. 250 mm Požadovaná hodnota dle ČSN , tab. 3 je U N = 0,38 Wm -2 K -1, doporučená je U N = 0,25 Wm -2 K -1. Navrhuje se zateplit obvodové neprůsvitné konstrukce minimálně na požadovanou hodnotu součinitele prostupu tepla U N. 3ii) Hodnota součinitele prostupu tepla stávající podlahy na terénu: U = 2,37 Wm -2 K -1 podlaha na terénu bez tepelné izolace Přitom požadovaná hodnota dle ČSN , tab. 3 je U N = 0,45 Wm -2 K -1, doporučená je U N = 0,3 Wm -2 K -1. Vzhledem ke složitosti stavebních úprav pro zajištění požadovaných hodnot součinitele prostupu tepla pro podlahu na terénu není zateplení této konstrukce navrženo. 3iii) Stávající hodnota součinitele prostupu stropem do nevytápěné půdy: U = 0,28 Wm -2 K -1 stávající strop hlavní budovy nad posledním podlažím Požadovaná hodnota dle ČSN , tab. 3 je U = 0,3 Wm -2 K -1, doporučená je U = 0,2 Wm -2 K -1. Stávající konstrukce vyhovuje platným normám, žádné opatření není navrženo. 3iv) Součinitele prostupu tepla U u stávajících otvorových výplní: U = 5,65 Wm -2 K -1 ocelové stěny zasklené jedním sklem (pro nová okna požadovaná je U N = 1,7 Wm -2 K -1, doporučená je U N = 1,2 Wm -2 K -1 ) Navrhuje se výměna ocelových prosklených stěn, vedoucí ke snížení součinitele prostupu tepla na doporučenou hodnotu. 3v) Průvzdušnost Průvzdušnost spar výplní otvorů, vypočítaná z průměrné spárové průvzdušnosti je vyšší, než požadovaná průměrná intenzita výměny vzduchu větráním v budově dle ČSN. Vzhledem ke špatnému technickému stavu otvorových výplní se navrhuje v tomto auditu výměna otvorových výplní za okna se sníženou infiltrací. Vypracoval Ing. Jaromír Holub Vsetín, říjen 2009 IPR spol. s r.o., Jasenická ul.1828, Vsetín mobil: , jaraholub@volny.cz
