SIMATIC PCS 7 V8.1. Nové možnosti, nové vlastnosti

Transkript

1 SIMATIC PCS 7 V8.1 Nové možnosti, nové vlastnosti

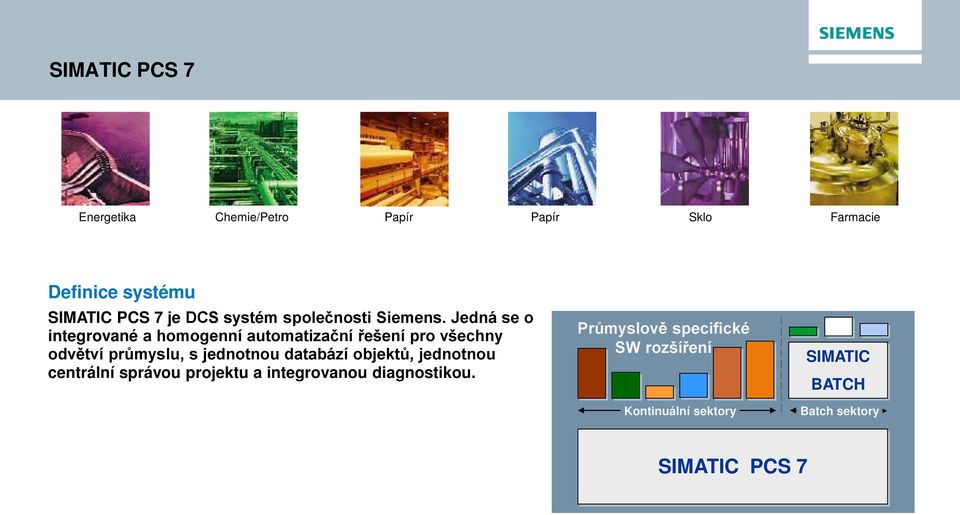

2 SIMATIC PCS 7 Energetika Chemie/Petro Papír Papír Sklo Farmacie Definice systému SIMATIC PCS 7 je DCS systém společnosti Siemens. Jedná se o integrované a homogenní automatizační řešení pro všechny odvětví průmyslu, s jednotnou databází objektů, jednotnou centrální správou projektu a integrovanou diagnostikou. Průmyslově specifické SW rozšíření Kontinuální sektory SIMATIC BATCH Batch sektory SIMATIC PCS 7

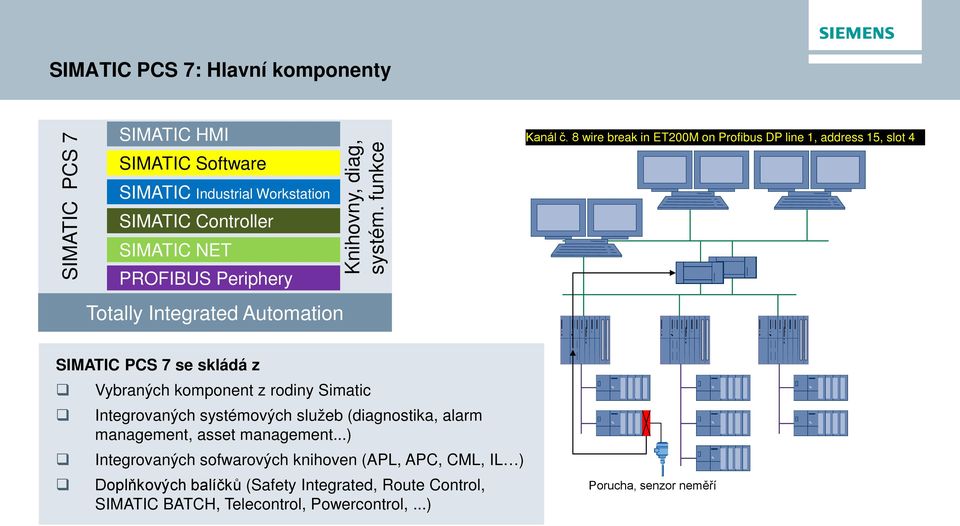

3 SIMATIC PCS 7: Hlavní komponenty SIMATIC PCS 7 SIMATIC HMI SIMATIC Software SIMATIC Industrial Workstation SIMATIC Controller SIMATIC NET PROFIBUS Periphery Totally Integrated Automation Knihovny, diag, systém. funkce Kanál č. 8 wire break in ET200M on Profibus DP line 1, address 15, slot 4 SIMATIC PCS 7 se skládá z Vybraných komponent z rodiny Simatic Integrovaných systémových služeb (diagnostika, alarm management, asset management...) Integrovaných sofwarových knihoven (APL, APC, CML, IL ) Doplňkových balíčků (Safety Integrated, Route Control, SIMATIC BATCH, Telecontrol, Powercontrol,...) Porucha, senzor neměří

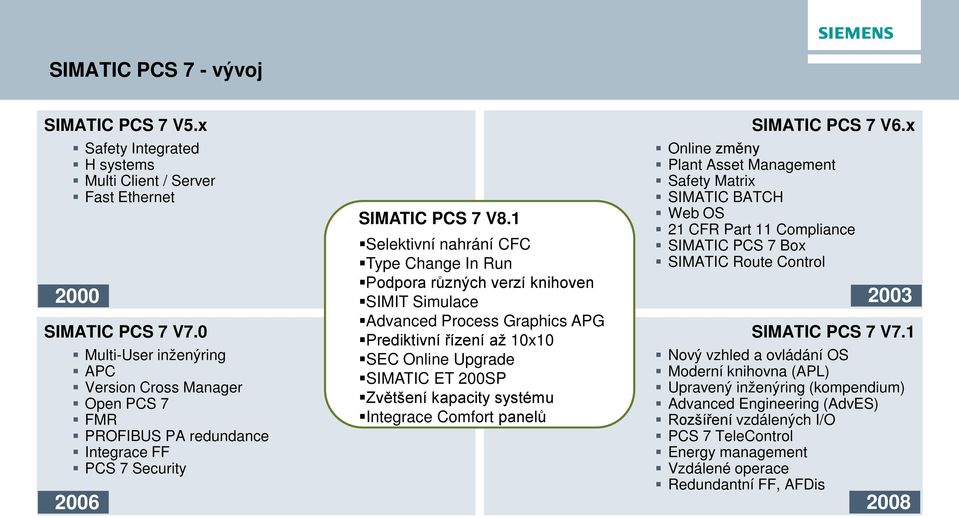

4 SIMATIC PCS 7 - vývoj SIMATIC PCS 7 V5.x Safety Integrated H systems Multi Client / Server Fast Ethernet SIMATIC PCS 7 V7.0 Multi-User inženýring APC Version Cross Manager Open PCS 7 FMR PROFIBUS PA redundance Integrace FF PCS 7 Security SIMATIC PCS 7 V8.1 Selektivní nahrání CFC Type Change In Run Podpora různých verzí knihoven SIMIT Simulace Advanced Process Graphics APG Prediktivní řízení až 10x10 SEC Online Upgrade SIMATIC ET 200SP Zvětšení kapacity systému Integrace Comfort panelů SIMATIC PCS 7 V6.x Online změny Plant Asset Management Safety Matrix SIMATIC BATCH Web OS 21 CFR Part 11 Compliance SIMATIC PCS 7 Box SIMATIC Route Control SIMATIC PCS 7 V7.1 Nový vzhled a ovládání OS Moderní knihovna (APL) Upravený inženýring (kompendium) Advanced Engineering (AdvES) Rozšíření vzdálených I/O PCS 7 TeleControl Energy management Vzdálené operace Redundantní FF, AFDis

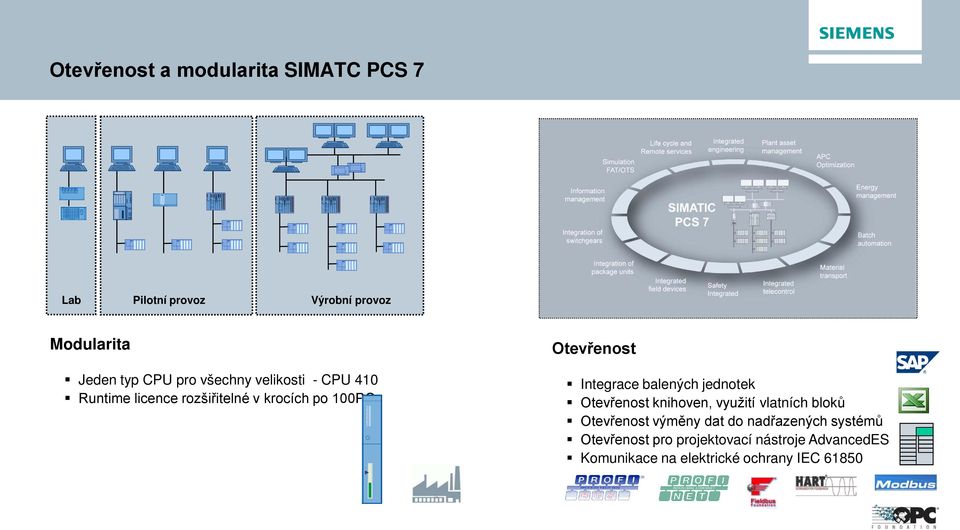

5 Otevřenost a modularita SIMATC PCS 7 Lab Pilotní provoz Výrobní provoz Modularita Jeden typ CPU pro všechny velikosti - CPU 410 Runtime licence rozšiřitelné v krocích po 100PO Otevřenost Integrace balených jednotek Otevřenost knihoven, využití vlatních bloků Otevřenost výměny dat do nadřazených systémů Otevřenost pro projektovací nástroje AdvancedES Komunikace na elektrické ochrany IEC 61850

6 SIMATIC PCS 7 V8.1 Přehled novinek Vylepšení v oblasti inženýringu Selektivní download Type Change in RUN Multi uživatelský inženýring OS části projektu Podpora různých verzí knihoven SIMIT Simulation Framework V8.1 Efektivnější provoz a řízení procesu Zvětšení kapacity systému Plochá architektura systému Škálování OS ikon bloků s APL Centrální správa palety barev Uživatelské symboly v APL Výkonný alarmový systém Model Predictive Control 10x10 Advanced Process Graphics Condition Monitoring Library SIMATIC BATCH extended Functionality Innovated Process Historian and Information Server Industrial Security Certification Integration of Comfort Panels Cenově efektivní využití automatizačních zdrojů SIMATIC PCS 7 CPU PN rozhranní na CPU 410 Online System Expansion Card upgrade SIMATIC ET 200SP PROFINET nové přístroje SIMATIC PDM V8.2 SIMATIC PCS 7 Maintenance Station - functional expansion New SIMATIC IPC

7 Inženýrská stanice Centrální správa projektu AS a OS Knihovny bloků APL, APC, CML Vizualizace Import a export dat z CAE systémů Obousměrná výměna dat se systémem COMOS Simulace SIMIT Otevřenost pro nové uživatelské funkce Projektování místo programování Integrovaná bezpečnost dle IEC Integrovaný nástroj správy přístrojů PDM

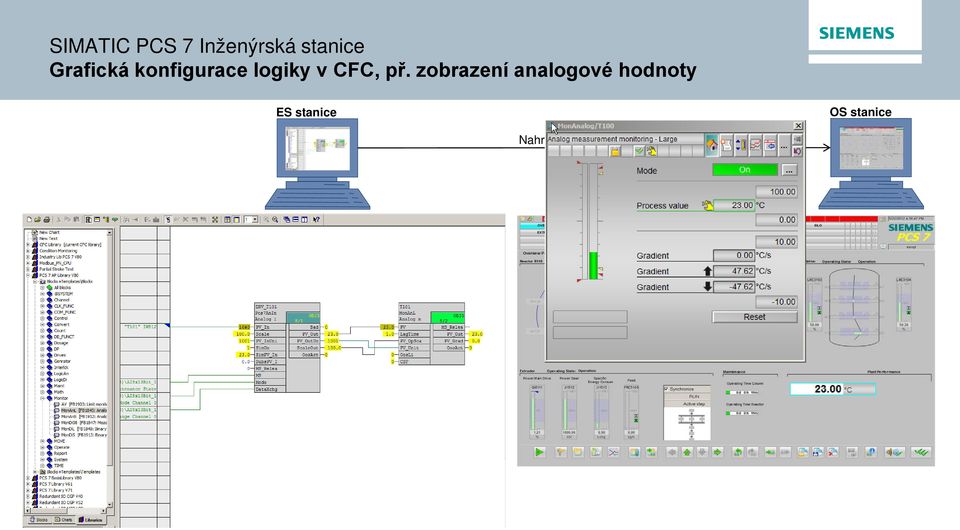

8 SIMATIC PCS 7 Inženýrská stanice Grafická konfigurace logiky v CFC, př. zobrazení analogové hodnoty ES stanice OS stanice Nahrání do OS

9 Novinky v editoru CFC Okamžité rozpoznání změny od posledního nahrání! Živě Změna barvy runtime skupiny v hlavičce bloku Všech parametrizací v bloku znamenají: Nová instance bloku, rozdíl od posledního nahrání Šedé hodnoty I/O znamenají: Přednastavená hodnota Modré hodnoty I/O znamenají: Parametr změněn uživatelem Změna barvy popisu parametru znamená: Modifikovaný parametr nebo propojení vztažené k poslednímu nahrání Černá barva Runtime skupiny v hlavičce bloku Parametru bloku znamenají: Bloky nebo hodnoty byly nahrány do AS

10 Zvýšení produktivity inženýringu Selektivní nahrání (Selective Download) Nová funkce Selective Download umožňuje nahrát jeden nebo více modifikovaných CFC nebo SFC do cílového systému Vybere jeden nebo několik chartů Indikace změn pomocí specifické barvy (červená) Automatická kompilace chartů Identifikace různých stavů chartů podle specifické ikony v Technologické hierarchii Přínos Zvýšení kvality inženýringu Snížení rizika konfliktů při nahrávání při současné práci na stejném projektu Aktivace ukončených nebo odsouhlasených změn v jednom automatu, zatímco ostatní programátoři stále pracují Živě

11 Zvýšení produktivity inženýringu Type Change in RUN Funkce Type Change in RUN umožňuje aktualizovat instance bloku se změněným rozhranním a nahrát je do cílového systému za chodu v RUN Podpora CPU 410-5H s FW 8.1 Rozpoznání změny instance bloku Beznárazové přepnutí ze starého funkčního bloku na nový Přenos změn při příštím nahrání do AS (vyžaduje rekompilaci OS) Přínos Zvýšení flexibility celého systému Úspora nákladů a času při implementaci změn bez zastavení AS např. při úpravách či upgradech

12 Zvýšení produktivity inženýringu Práce více programátorů na OS Projektu Operátorské stanice (OS) lze nyní otevřít a zpracovávat ze všech připojených inženýrských stanic v projektu Paralelní otevření a editace OS projektu Koordinovaný inženýring, přenos a generace dat Uzamčení akcí, které by mohli způsobit potíže Otevření jednoho obrázku je možné pouze z jedné inženýrské stanice Přínos Rychlejší inženýring velkých projektů díky paralelnímu zpracování jednoho PCS 7 OS projektu po síti Vyšší konzistence dat

13 Zvýšení produktivity inženýringu Podpora různých verzí knihoven Operátorská stanice (OS) je schopná zpracovat dvě různé verze knihoven Použití různých knihoven v různých AS Na OS běží vždy Faceplaty z poslední verze knihovny OS klient 1 OS klient n Přínos Vyšší flexibilita během životního cyklu: není třeba upgradovat všechny automatizační systémy v projektu najednou OS Server 1 Unita 1 Lib Vx Lib Vx Lib Vy Unita 2 Lib Vy OS Server 2 Unita 3 Lib Vx Snadnější spojení více provozů Aktivní podpora paralelního provozu se standardními knihovnami

14 SIMATIC PCS 7 Inženýrská stanice Knihovny bloků pro tvorbu programu v PCS 7 APL knihovna standardní knihovna APC knihovna pokročilé regulace CML knihovna diagnostika mech. komp. Industry Library Drivery pro I/O karty, měniče a ochrany Regulace a dávkování Monitorování a ovládání Blokace Matematické funkce Analogová a binární logika Čítače Údržba. Správa kvality regulace Monitorování řídicích smyček CPM Optimalizace regulací PID- Tuning Rozšíření pro PID regulace Kaskádová regulace Selektorová regulace Smith-Predictor Gain Scheduling Řízení více proměnných MPC Monitorování čerpadel Monitorování ventilů Monitorování poklesu tlaku Monitorování stabilního stavu Partial Stroke Test připojení panelů do PCS 7 bloky pro S7 300 pro balené jednotky bloky pro WW, HVAC Standardní knihovna Standardní knihovna Standardní knihovna, ke stažení Option, ke stažení

15 Inženýrský stanice knihovna APL V8.1 Knihovna CFC bloků a OS faceplatů používaná v PCS 7 od V7.1 Náhrada standardní knihovny a specifických průmyslových knihoven Rozšiřuje funkce standardní knihovny např. o nové provozní módy z místa a mimo provoz Obsahuje bloky pro pohony, ventily, regulace, blokace, monitorování, zásahy oper. atd. Flexibilita - nastavení chování bloku pomocí parametru Feature Stavová informace o kvalitě signálu Faceplate zobrazí pouze relevantní informace, skrývá nepoužité funkce

16 SIMATIC PCS 7 APL V8.1 Seznam bloků Channel FbAnIn FbAnTot V8.1 FbAnOu FbDiIn FbDiOu FbDrive FbSwtMMS Pcs7AnIn Pcs7AnOu Pcs7DiIn Pcs7DiIT Pcs7DiOu Pcs7Cnt1 Pcs7Cnt2 Pcs7Cnt3 Maintenance MuxMST MuxST STRep AssetM Convert StrgToBy StruAnIn StruAnOu StruDiIn StruDiOu StruScIn StruScOu StIn StOu MstIn MstOu RealToDw StateMap Report Event EventNck EventTs Event16Ts Timers TimerP TimeTrig V8.1 V8.1 V8.1 V8.1 Logic Binary And04 And08 FlipFlop Or04 Or08 Not01 RedDi02 SelD02In StrctCom Trigger XOr04 Logic Analog CompAn02 Limit MuxAn03 MuxAn08 RateLim RedAn02 SelA16In SelA02In V8.1 V8.1 Mathematic Add04 Add08 Average DeadTime Derivate Div02 FlowCorr Integral Lag MeanTime Mul04 Mul08 Polygon Smooth Sub02 SqrRoot V8.1 Communication Snd_DigVal Rcv_DigVal Snd_AnaVal Rcv_AnaVal V8.1 V8.1 V8.1 V8.1 Control ConPerMon FmCont FmTemp GainSched MPC 4x4 MPC 10x10 V8.1 PIDConL / PIDConR PIDStepL PIDConS Ratio SplRange LPOptoim Monitor MonAnS / MonAnL MonDiS / MonDiL MonDi08 AV Count CountOh CountSc TotalL CntOhSc Operate Funktionserweite OpAnL rungen / OpAnS OpDi01 Opdi03 Neue OpStations Funktionsbaustei OpTrig ne Interlock Intlock02 Intlock04 Intlock08 Intlock16 Drive MotS / MotL MotRevL MotSpdL MotSpdCL ShrdResS Vlv2WayL VlvS / VlvL VlvMotL VlvAnL Dosage DoseL V8.1 = Novinka v PCS 7 V8.1

17 SIMATIC PCS 7 APL V8.1 Nové funkce : FbAnTot / MuxAn08 / SqrRoot Ovladač pro Profibus PA FbAnTot v APL provedení Blok FbAnTot zpracovává cyklické parametry PA profilu "Totalizer" (Integrátor) z PA přístroje podle normy PROFIBUS 3.0 třída A a B Mód totalizéru lze změnit 1. obousměrný; 2. pouze pozitivní; 3. pouze negativní; 3. hold Algoritmus lze předdefinovat Funktionserweite rungen Neue Funktionsbaustei ne Analogový blok - multiplexer MuxAn08 Výběr z až 8 analogových hodnot pro zvýšení dostupnosti / jistoty 1oo2 až 1oo8: PV= výběr hodnoty s nejlepším stavem 2oo2 až 2oo8: PV= hodnota se stejným stavem (v rámci tolerance) Min, max, průměrná hodnota a medián jako výstup Matematický blok Odmocnina Blok využitý pro výpočet druhé odpocniny Vstupní hodnota se kontroluje zda je v real REAL oblasti a není záporná.

18 SIMATIC PCS 7 APL V8.1 Časově řízený trigger blok TimeTrig Časově řízené cyklické / periodické spuštění funkce Měsíčně (každý 1 den v měsíci v 6 hodin) Týdenně (každé pondělí v 6 hodin) Denně (každý den v 6 hodin) Jednorázové zpožděné sepnutí Spouštěcí signály jsou v AS Zobrazení zbývajícího času do dalšího sepnutí Zobrazení aktuálního času (CPU)

19 SIMATIC PCS 7 APL V8.1 Komunikační bloky AS-AS se strukturami Send a receive APL strukturovaných proměnných 32 analogových hodnot 128 binárních hodnot Lze naparametrovat náhradní hodnotu nebo poslední platnou; feature bit 29 Rcv_AnaV Jednotlivé hodnoty lze simulovat Obsahuje acyklické posílání pokud je mimo meze hystereze Vynucené poslání po uplynutí nastaveného počtu operačních cyklů Zobrazení stavu signálů ( bad pokud je spojení přerušeno)

20 SIMATIC PCS 7 APL V8.1 Rozšíření satelitních bloků Event16Ts Až 16 hlášení lze dodatečně připojit k technologickému bloku. Hlášení budou generovány technologickým blokem. Tím pádem: Zobrazení hlášení v ikoně bloku a faceplate příslušného technologického bloku Název tagu technologického bloku je součástí textu hlášení. Možnost časových značek (nutná podpora hardware) Vyžaduje 2 další zdroje (Alarm_8P, ale nezabere PO)

21 SIMATIC PCS 7 APL V8.1 Nové funkční bloky: StateMap / StrctCom Status Mapper Kombinace Safety s APL Blok umožňuje integraci hodnot z bezpečnostního programu. Stavy signálů, které APL nezná, jsou přemapovány na známé APL stavy (odpovídající Namur). ST_In ST_Out Good 16#80 16#80 Local functional check / simulation 16#60 16#60 Substitue value 16#48 16#60 Last value 16#44 16#60 Uncertain, device related 16#68 16#68 Uncertain, process related 16#78 16#78 Uncertain, device related, (unit not in the value 16#54 16#68 set) Maintenance request 16#A4 16#A4 Bad, device related 16#00 16#00 Uncertain, device related else 16#68 Structure Composer Blok generuje z 32 binárních vstupů jednu 32-bitovou strukturu To umožňuje např. připojit jednotlivé OS_Perm bity a řídit je v závislosti na procesu.

22 SIMATIC PCS 7 APL V8.1 Rozšíření funkčnosti (1) Živě Zobrazení zpožděného hlášení ve faceplate Pokud je hlášení potlačeno v rámci nastaveného zpoždění, pak bude ve faceplate zobrazena indikace(on/off). Potlačení hlášení pro jednotlivé meze Nyní lze ovládat přímo z (předtím pouze z CFC) Pouze potlačení hlášení Vyžaduje práva Higher process control Povolení / zakázání batch záložky Výběr batch záložky lze obecně zakázat, pokud není SIMATIC BATCH využit.

23 SIMATIC PCS 7 APL V8.1 Rozšíření funkčnosti (2) Dynamická adaptace zóny necitlivosti (PIDConL) Zóna necitlivosti se deaktivuje, pokud má PV tendenci přiblížit se k SP. Tím pádem se PV přiblíží více požadované poloze. Aktivování pomocí feature parametru bit 30 Tím pádem méně změn akční veličiny (MV) v ustáleném stavu = plynulejší proces a nižší opotřebení akčního členu Funktionserweite rungen Neue Funktionsbaustei ne Interlok pro PID regulátor (nové) Aktivní interlock přepne regulátor do klidové pozice nebo předdefinované pozice. (parametr SafePos a SafePos2)

24 SIMATIC PCS 7 APL V8.1 Rozšíření funkčnosti (3) Oddělené monitorování času rozběhu a zastavení (pohony) Aktivace pomocí feature bitu 13 Funktionserweite rungen Neue Funktionsbaustei ne Zobrazení uplynulého monitorovacího času (pohony) Uplynulý čas je zobrazen ve faceplate v záložce preview.

25 SIMATIC PCS 7 APL V8.1 Rozšíření funkčnosti (4) Interloky závislé na směru pro MotRevL Vstupy interloků (Interlock & Protect) lze nadefinovat pro oba směry Aktivováno pomocí parametru feature2 bit 16. Funktionserweite rungen Neue Funktionsbaustei ne

26 SIMATIC PCS 7 APL V8.1 Rozšíření funkčnosti (5) Všechny meze jsou k dispozici také jako výstupy výstupyavailable Všechyn bloky, které as output mají nastavení mezí (např. MonAnL, PIDConL, VlvAnL, DoseL) Možnost propojení (např. pro zobrazení) Časy zpoždění pro každou mez / alarm lze samostatně konfigurovat Aktivace pomocí feature parametru bit 8.

27 SIMATIC PCS 7 APL V8.1 Rozšíření funkčnosti (6) Detekce neplatných příkazů V případě neplatných stavů (start + stop) v provozních módech Automaticky, Local, Force (oba vstupy = 1) bude pohon nastaven do bezpečné pozice. Aktivace pomocí parametru feature2 bit 3 Rozšíření bloku MeanTime Přidání paměťového bloku funkční blok může počítat průměrné hodnoty z až 256 bodů. Výsledkem je přesnější průměrná hodnota.

28 SIMATIC PCS 7 APL V8.1 Rozšíření funkčnosti (8) Živě Zamknutí hlášení s potvrzovacím dialogem Před zamknutím hlášení (U-lock) musí uživatel zadat komentář. Komentář je archivován jako součást hlášení činnosti operátora.

29 SIMATIC PCS 7 APL V8.1 Rozšíření funkčnosti (9) Oříznutí signálu u driveru Pcs7AnIn Pokud PV_Out spadne pod spodní mez LowCutOf, pak bude PV_Out nastaveno na 0. Díky tomu lze dosáhnout hladšího chování navazující řídicí aplikace (0-point suppression). Parametr feature bit 5 SFC ikona bloku v APL stylu Ikona bloku v APL stylu. Indikace stavu sekvence

30 Knihovna SIMATIC PCS 7 Condition Monitoring Obsahuje ověřené funkce pro monitorování čerpadel regulačních ventilů, bloky pro monitorování poklesu tlaku a blok pro test částečným zdvihem (PST test) Funkce a ovládací faceplaty CML odpovídají designu a filozofii představené v knihovně Advanced Process Library (APL) standardní PCS 7 knihovně. Monitorování a analýza mechanických zařízení skrze inteligentní analýzu měřených hodnot, které jsou v řídicím systému již k dispozici.

31 SIMATIC PCS 7 Condition Monitoring Library Profil bloku "PumpMon" Funkce: Zobrazení a analýza dat / provozních stavů Výkonová data, průtoková charakteristika, NPSH výkonová charakteristika (pro provoz bez kavitace), histogram Diagnostické funkce Překročení meze výkonových hodnot (mechanické & elektrické) Provoz na částečné zatížení, riziko přehřátí čerpadla Překročení předepsaného průtoku přetížení Detekce přepravy plynu nebo kavitace Blokace a detekce běhu na sucho Odchylka provozního bodu od výkonové/efektivní křivky Konfigurace bodů charakteristiky čerpadla Specifikace souřadnic interpolačních bodů Naučení se pomocí funkce teach

32 SIMATIC PCS 7 Condition Monitoring Library Profil bloku "VlvMon Funkce: Zobrazení a analýza dat / provozních stavů Průtoková charakteristika, charakteristika odezvy, kalkulace provozních bodů, histogram Diagnostické funkce Sledování max. hodin bez pohybu Sledování max. hodin nepřetržitého provozu Sledování max. povolených počtů zdvihů Sledování max. povolených změn směru Sledování času přejezdu Detekce pohybu ventilu bez příkazu ze systému Detekce nesprávné polohy horní a spodní koncové polohy Konfigurace charakteristiky Specifikace souřadnic interpolačních bodů Naučení se pomocí funkce teach

33 SIMATIC PCS 7 Condition Monitoring Library Profil bloku "PressDropMon Funkce: PressDropMon pro jakékoliv potrubní sítě s poklesem tlaku závislým na průtoku (filtry, tepelné výměníky, potrubí) Zobrazení charakteristických křivek Vizualizace tlakového poklesu v závislosti na průtoku a viskozitě jako a reference křivky poklesu tlaku Vizualizace aktuálního provozního bodu Přínosy: V8.1 Včasná detekce možných blokád uvnitř potrubí Nižší náklady na údržbu a elektřinu Zvýšení dostupnosti provozu díky prevenci odstávek *Samostatný download. Není obsažené na V8.1 DVD

34 Zvýšení produktivity inženýringu Simulačními nástroj SIMIT SIMIT simulační nástroj V8.1 Real-time simulace pro I/O, přístrojů a procesní úrovně Využití již vytvořených inženýrských dat ze SIMATIC PCS 7 Rozšířené možnosti propojení Online změny vlastností signálu např. měřítko SIMIT Virtual Controller V3.0 Virtuální uvádění do provozu a základní školení operátorů Emulace automatů SIMATIC S7-300/400 Virtuální čas a snapshot (zachycení stavu) Spolupráce s více PC Přínosy Less effort for virtual commissioning and training systems Realizace velkých systémů bez limitace emulovaných automatů Vysoce výkonná simulace I/O a routing signálů Virtual Controller Simulation Framework

35 Efektivnější provoz a řízení procesu Zvětšení kapacity systému Plochá architektura systému Škálování OS ikon bloků s APL Centrální správa palety barev Uživatelské symboly v APL Výkonný archivační systém Model Predictive Control 10x10 Advanced Process Graphics Condition Monitoring Library SIMATIC BATCH rozšíření funkcí Nový Process Historian a Information Server Integrace Komfort panelů

36 SIMATIC PCS 7 operátorský systém Konfigurace Single-user systém klienti Centrální archivace výrobních dat Operátorské stanice (hardware + software) - Single-user systém (OS single stanice) - Klient/server systém (OS klient / server) - Základ: Standardní PC komponenty Windows Server 2008 / Win 7 1 Server PH server Běží na platformě IPC 547E, 647D, 847D Volitelně redundantní server Volitelně redundantní server Kapacita systému Počet serverů / párů serverů 12 (18) Počet klientů (obrazovek) 32 (40) Počet PO na multi uživatelský systém Počet AS na server/ pár serverů 64 Licence podle počtu PO, rozšiřitelnost po 100PO

37 Operátorská stanice Automaticky vygenerované a napojené technologické objekty Konzistentní přístup k informacím jasné dělení informací Vedení operátora rychlý a bezpečný provoz zejména v krizových situacích Třídění alarmů dle priorit, typů, oblastí Možnosti úprav grafiky přes globální vzhledy Živě

38 Efektivnější provoz a řízení procesu Zvětšení kapacity systému SIMATIC PCS 7 OS kvantitavní struktura V8.1 předtím Maximální počet Serverů/Server párů (OS, Batch, RC, PH) Procesní objekty na OS-Server PO PO Procesní objekty na PCS 7 projekt celkem PO PO Počet OS klientů Maximální počet Web klientů 100 (navíc k OS klientům) 50 Poznámka: Jedná se o limity při systémovém testu

39 Efektivnější provoz a řízení procesu Plochá architektura systému rozšíření funkcí ve verzi 8.1 Zobrazení všech zásahů operátora na všech OS single stanicích (až 8 single stanic) Synchronizace hlášení přes Process Historian (PH) Operator Station 1 Operator Station 2 Operator Station 3 Operator Station 8 Poslední delta nahrání lze opakovat v případě, že jedna single stanice není během nahrávání k dispozici Red. OS Single Station pair Ideální řešení pro malé a střední projekty Přínos Vysoká dostupnost operátorských stanic Process Historian S7-400H Vylepšení konzistence dat

40 Efektivnější provoz a řízení procesu Změna velikosti ikon bloku v APL Živě Nová funkce vytvoř / aktualizuj ikony bloku umožňuje měnit velikost ikon bloku a optimalizovat rozlišení obrazovky bez rozhození elementů Centrální změna velikosti (v %) ikon bloku Možnost měnit velikost i jednotlivých ikon (např. pro zdůraznění KPI) Možnost znovu generování symbolů u stávajících projektů I pro uživatelské bloky odpovídajícím APL standardu Přínos Zlepšení uživatelského rozhranní a snadná modifikace Rychlejší přehled nad procesem díky snazšímu rozpoznání informace Jednodušší upgrade na nové verze

41 Efektivnější provoz a řízení procesu Centrální správa palety barev Živě Centrální správa barev integrované do APL projektu Oddělené barvy pro Ikony bloku Faceplaty Zobrazení trendů Online změna Přínos Snadná implementace uživatelsky specifických barevných konceptů Vylepšení využitelnosti pro standardní APL OS objekty

42 Efektivnější provoz a řízení procesu Uživatelské symboly v APL Úprava standardních symbolů APL Definice uživatelských symbolů Uložení uživatelských symbolů ve zvláštní složce, která je propojená na status display Jednodušší upgrade systému se zachováním všech uživatelských změn Přínos Vylepšení flexibility a použitelnosti standardních APL OS objektů Vylepšení uživatelské přívětivosti

43 Efektivnější provoz a řízení procesu Konfigurační studio Nové editory Tag management Alarm Logging Tag Logging Text Library User Administrator User Archive Horn Podpora hromadného zpracování Import/Export funkce

44 Efektivnější provoz a řízení procesu Výkonný alarmový systém Analýza alarmů čísla alarmů podle typu četnost alarmů zdroj hlášení možnost exportu Rychlá reakce na alarm prioritizace alarmů uživatelské nastavení třídění/filtrová (jako Excel) loop-in-alarm

45 Efektivnější provoz a řízení procesu Výkonný alarmový systém Úpravy pro splnění nového IEC standardu Alarm Management for the process industries Autorizace pro tzv. alarm shelving (skrytí alarmu) Zobrazení tzv. shelved (skrytých) alarmů s časovou značkou události Přínos Efektivnější správa alarmů splňující mezinárodní standardy Pomáhá operátorovi v krizových situacích

46 Efektivnější provoz a řízení procesu Model Predictive Control 10x10 (MPC 10x10) Implementace nového MPC regulátoru pro řízení dynamického procesu více proměnných Až 10x10 vzájemně vázaných akčních a řízených veličin Nevyužité kanály akční veličiny lze použít jako poruchové proměnné (omezení na max.14) Dynamická online optimalizace Integrovaná optimalizace pracovního bodu Přínos Cenově efetivní řízení velmi složitých procesů díky využití velkého množství vstupních a výstupních proměnných Efektivní optimalizace pracovního bodu Vylepšená vizualizace na OS

47 Efektivnější provoz a řízení procesu PCS 7 APG - Advanced Process Graphics Přínos starých velínů: Dobrý přehled o provozním stavu Zobrazení trendů a záznamy pomocí recordérů Zobrazení hodnot a rozsahů Přínos nových velínů s DCS systémy: Přístup prakticky ke všem hodnotám/zařízením v provozu Rozsáhlé diagnostické možnosti Snadná integrace změn

48 Efektivnější provoz a řízení procesu PCS 7 APG - Advanced Process Graphics Technologicky orientované HMI: Převážně alfanumerické zobrazení Instrumenty přizpůsobeny běžnému provozu Procesní obrazovky jsou vyvinuty na základě P&I diagramů a jsou často přeplněné Detekce stavu provozu je možná pouze na základě zkušeností operátora Menší podpora pro provozní činnosti a nedostatečná pozornost operátorů

49 Efektivnější provoz a řízení procesu PCS 7 APG rozložení HMI pro ovládání orientované na úlohu HMI orientované na úlohu: Topologicky a úlohově zaměřená topologie provozu (úroveň 1 úroveň 3) Úroveň 1 Provoz/ proces Přehledové zobrazení Orientace & navigace Vede k většímu počtu obrazovek zejména na úrovní 2, sloužící pro monitorování ale i pro ovládání Více detailních pohledů pro stejnou oblast, využívaných hlavně pro start-up a diagnostiku Úroveň 2 Oblast Úroveň 3 Provozní sekce Řídicí zobrazení Detailní zobrazení Provoz & monitorování Diagnostika (provoz) Úroveň 4 Funkční hlediska Podpůrné zobrazení

50 Efektivnější provoz a řízení procesu APG : Příklad obrazovky úroveň 1

51 Efektivnější provoz a řízení procesu APG : Příklad obrazovky úroveň 2

52 Ukládání dat SIMATIC PCS 7 operátorský systém Konfigurace Single-user systém 1 klienti Server Centrální archivace výrobních dat PH server Volitelně redundantní server Centrální, dlouhodobý archiv výrobních dat Vysoký výkon při velkém množství dat, výkon závislý pouze na HW PC Data lze získávat z libovolného množství PCS 7 a WinCC systémů paralelně Vysoká dostupnost dat i v redundantním provozu Vysoké zabezpečení pomocí integrovaného backup systému Prezentace dat pomocí Information Serveru Možnost zpřístupnění dat dále pomocí OPC HDA / A&E

53 Efektivnější provoz a řízení procesu SIMATIC Process Historian (PH) Database Recovery Management Backup celé PH databáze do jednoho souboru Plný restore zálohované databáze do nové PH databáze Migrace CAS databáze (podpora pro PCS 7 V7.0 a V7.1) Automatická komprese dat v různých krocích Časově: minuty, hodiny, dny Agregační funkce: počet hodnot, SUM, MIN, MAX, integral value Přístup pro čtení do PH-Archive přes PH OPC UA Server Store a Forward funkce Bufrování všech tagů a alarmů do databázového souboru na OS stanici ztráty spojení na PH Přenos dat z Store and Forward bufferu do PH po obnovení spojení pro případ

54 Efektivnější provoz a řízení procesu SIMATIC Information Server (IS) Kompletně přepracované rozvržení a vylepšení ovládání Implementace filtru a seznamů pro lepší správu velkého počtu vytvořených reportů Rozšíření výkonového spektra IS díky novým exportním formátům XML a MS HTML Uživatelská autorizace IS Plná záloha databáze Přínos Vyšší výkon (vylepšená rychlost) díky použití agregačních archivů při tvorbě dlouhodobých reportů Vyšší bezpečnost díky integrované uživatelské autorizaci s rolemi

55 Efektivnější provoz a řízení procesu Integrace WinCC komfort panelů přes Industry Library Rozšíření Industry Library o ikony bloků a Faceplate pro WinCC komfort panely (minimální velikost panelu: 12 palců) Konfigurace pomocí WinCC Comfort Využití stávajících funkcí z APL nebo Industry Library Plná integrace pomocných provozů Podpora místního ovládání PCS 7 Operator Station Touch Panel (WinCC Comfort)

56 SIMATIC PCS 7: Stanice údržby Integrovaný Plant Asset Management System (PAMS) Online, Real-time funkce Sledování stavu všech komponent Upozornění na změny stavu Zobrazení diagnostických informací (PDM) Stanovení požadavků na údržbu Záznam servisních aktivit Přínos Homogenní integrace do SIMATIC PCS 7 Automatické generování všech obrázků Maintenance Station integrovaná do OS nebo samostatná Jednotná vizualizace (symboly, faceplate) všech prostředků Implementace doporučení NAMUR NA 64 & NE 91 Přínos instrumentace Plant Asset Management Automatizační komponenty, DCS, síť, Komponenty provozu Proces Náročnost a složitost komponent SIMATIC PCS 7 PAMS zvyšuje pohotovost provozu

57 SIMATIC PCS 7: Diagnostika systému, stanice údržby SIMATIC PDM V8.2 Více než 4000 zařízení / variant přístrojů v knihovně Rozšířená podpora protokolů (PROFINET/ Ethernet, Modbus) Integrace HCF HART Serveru Identifikace důležitých nebo bezpečnostních přístrojů Delta nahrání parametrů Nový univerzální kalibrační report Konfigurace až tří servisních intervalů Certifikace podle HIST 61b pro Fieldbus FOUNDATION Správa uživatelů v aplikaci s PCS 7 Klient / server architektura Stand alone verze podporuje routing

58 SIMATIC PDM Porovnání verzí 8.x s V6.1 PDM Verze V6.1 V8.0 V V8.0.1 V8.0.2 V8.1 V8.1.1 V8.2 Communication with PROFIBUS DP + PA - devices X X X X X X X X Communication with Foundation Fieldbus devices (FF-H1) X X X X X Comm. with HART - devices via ET200-module (PB DP) X X X X X X X X Comm. with HART-devices via HART-Modem or HART-Interface X X X X Comm. with HART-devices via HART Multiplexer X X X Communication with PA-devices via PROFINET - X X X X X X X Communication with FF-devices via PROFINET Communication with HART-devices via PROFINET X X X X Comm. via Ethernet (z.b. Wireless HART Link) and Modbus X X X Communication with SIPART DR and SIREC devices X Simple Lifelist X - - X X X X X Extended Lifelist X X X X Value Comparison(Offline Online Values etc.) X X X X X Change Log(Audit trail) X X X X X Calibration Log X X X X PDM Maintenance Station X X X PDM Access from OS-Client X FDI Package Integration (Merging of EDD and FDT/DTM) X X

59 SIMATIC PDM Uvádění do provozu Kombinace integrované a Stand Alone verze PCS 7 OS Ethernet... PCS 7 Engineering Station ES PDM PDM SA S7-4xxH... PDM SA... Dodatečná možnost práce z PG (přímo připojené na sběrnici nebo přes systémovou sběrnici) PDM Stand Alone od PDM V8.1 SP1 lze použít bez IE/PB- Linku přímo na systémové sběrnici DP/PA Link Remote I/O Přínos: Paralelní práce během uvádění do provozu Lokální přidělení uživatelských práv Rychlejší čas přístupu k zařízením

60 SIMATIC PCS 7 Stanice údržby PDM Web Server funkce Vzdálený přístup k PDM zařízením (např. z OS klienta) Počítá se počet současných připojení z ES OS OS klienti ES s PDM Webserver OS Server Server údžby... AS 1 AS 2 AS n

61 Integrace elektrických ochran do PCS 7 I IEC knihovna bloků pro AS

62 Integrace elektrických ochran do PCS 7 II IEC gateway / controller

63 Integrace elektrických ochran do PCS 7 III PCS 7 PowerControl SP1 Integrace rozvoden středního napětí do SIMATIC PCS 7 PowerControl knihovna pro OS : Technologické objekty pro elektrické jednotky: generátor, motor transformátor synchronizace linka (např. linka střední napětí) komunikace Ikony bloků, faceplate v APL stylu Přínosy: Další zvýšení úrovně integrace spojením hlavního procesu a rozvodny Společné monitorování a ovládání s APL standardy Ochrana investic založené na mezinárodním průmyslovém standardu IEC 61850

64 Simatic PCS 7 Licence Upgrade Stažení katalogu ST PCS 7 V8.1 Licence ES unlimited Licence OS single station 100PO Licence OS server 100PO Licence OS klient Runtime licence AS RT PO Runtime licence OS RT PO 6ES7658-5AX18-0YA5 6ES7658-2AA18-0YA0 6ES7658-2BA18-0YA0 6ES7658-2CX18-0YB5 6ES7653-2BA00-0XB5 6ES7658-2XA00-0XB0 Upgrade ES V8 na 8.1 OS single station V8 na 8.1 OS server V8 na 8.1 OS klient V8 na 8.1 6ES7651-5AX18-0YE5 6ES7652-5AX18-0YE0 6ES7652-5BX18-0YE0 6ES7652-5CX18-0YF5

65 Simatic PCS 7 Odkazy na dokumentaci PCS 7 Rychlý přístup Aplikační příklady PCS 7 PCS 7 tutorial a videa Videa a ukázky Compatibility tool

66 Kontakty Jan Kváč Industry Sector IA AS Siemensova Praha 13 tel: jan.kvac@siemens.com
