SIMATIC PCS 7 V9.0. Softwarové inovace

Transkript

1 SIMATIC PCS 7 V9.0 Softwarové inovace siemens.com/pcs7-v9

2 Digitalizace ovlivňuje všechny aspekty & komponenty v procesní automatizaci, klíčem je komunikace Podnik integrace MES/ERP Vývoj Eliminace (elektronického) papíru Digitální dvojče Simulace Kontrolér Vylepšená komunikace Obsluha Situational awareness Server Virtualizace Síť Rychlost Spolehlivost Flexibilita Standardy Služby, Cloud MindSphere, Sinalytics Údržba Asset management Instrumentation Chytrá zařízení, vlastní diagnostika I/O Připojování za chodu Plug & Produce Strana 2

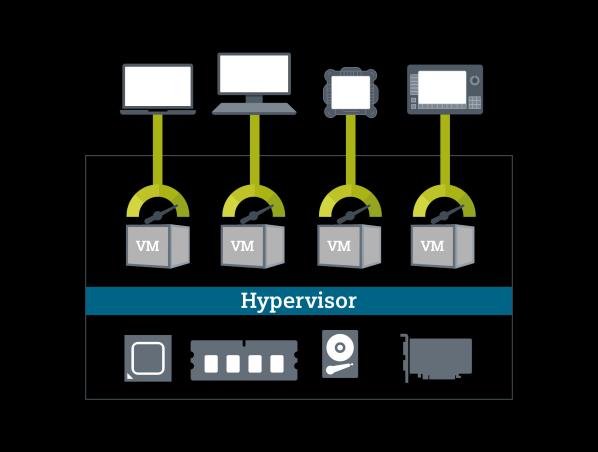

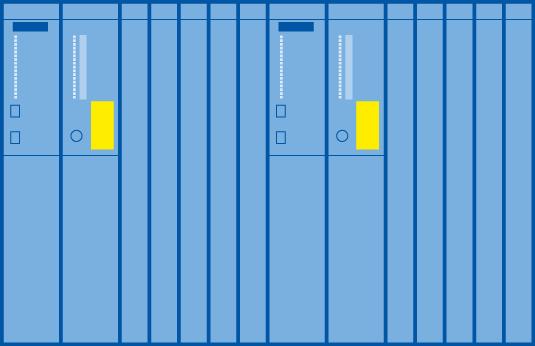

3 SIMATIC PCS 7 V9.0 Virtualizace Velín Tradiční řešení ES stanice OS klient 3 Tiskárna OS klient 2 OS klient 1 Velín Virtualizované řešení ES stanice OS klient 3 Tiskárna OS klient 2 OS klient 1 Tenký klient Terminal Bus Terminal Bus OS Server 1 OS Server 2 Process historian Host Server 1 OS Server MASTER + OS klient 1, 2 + Process Historian Host Server 2 OS Server STANDBY + OS klient 3 + ES station Virtualizovaný setup v IT datacentru Plant Bus SCALANCE XC206-2SFP SCALANCE XC206-2SFP Plant Bus AS stanice S7-410 AS stanice S7-410 AS stanice S7-410 AS stanice S7-410 ET 200M 13x ET 200M 13x Rozvodna Rozvodna Strana 3

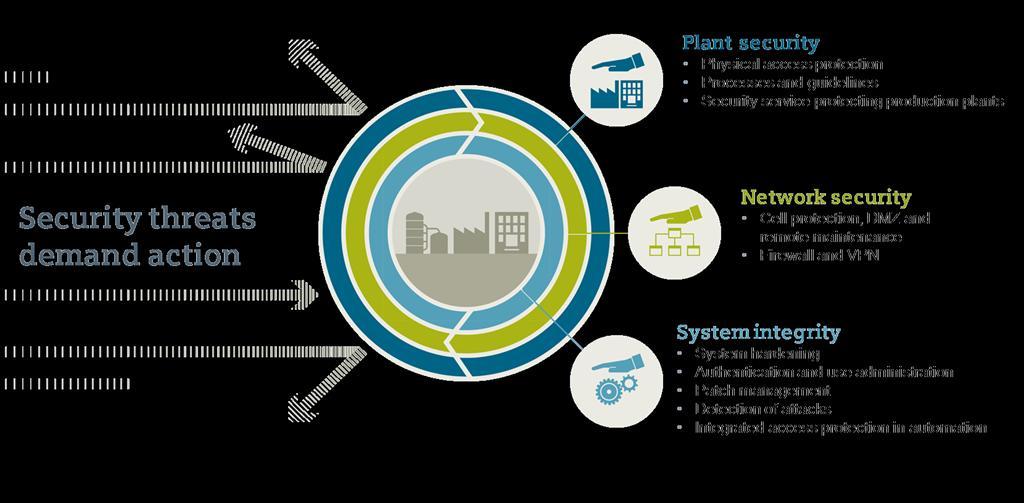

4 SIMATIC PCS 7 V9.0 Industrial Security TÜV certifikace Siemens (DF a PD) je první výrobce, který získal TÜV certifikaci procesu životního cyklu produktu dle IEC PD PA AE je první výrobce, který získal TÜV certifikaci dle IEC pro SIMATIC PCS 7 Vývoj produktů je v souladu se stávajícími IACS Security standardy SIMATIC PCS 7 je v souladu se stávajícími IACS Security standardy Strana 4

5 SIMATIC PCS 7 V9.0 Industrial Security dvoufázová ověřování v komponentě SIMATIC Logon Striktnější konfigurace Windows firewallu během instalace software CPU 410 nyní podporuje posílání tzv. Security Events pomocí Syslog (SIEM) Vylepšený MS Patch Management Online Backup & Disaster Recovery Průběžné vylepšování a vývoj funkcí a vlastností souvisejících s Industrial Security Vylepšená dostupnost systému a ochrana provozu PCS7 compendium part F Industrial security Strana 5

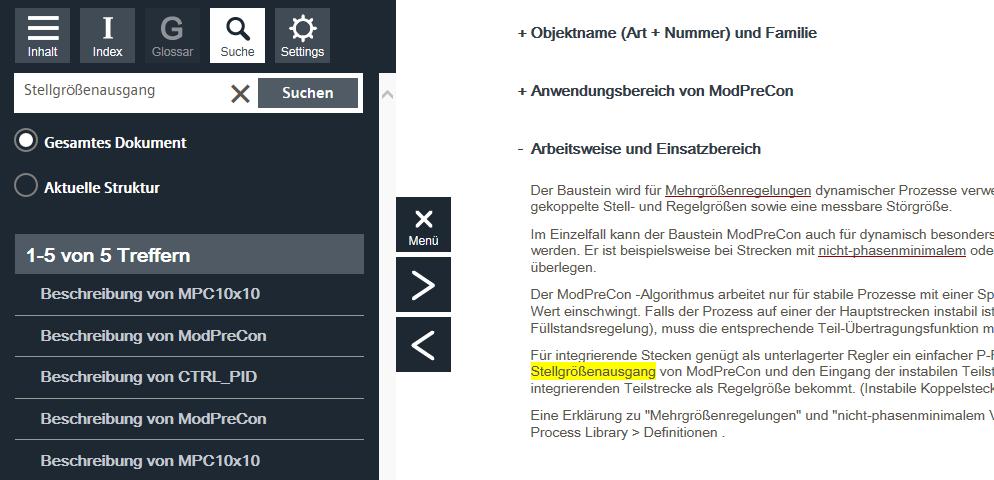

6 SIMATIC PCS 7 V9.0 Systémová dokumentace založená na HTML Nový prohlížeč dokumentace využívající současné webové technologie Podporuje moderní vyhledávací standardy (Fuzzy vyhledávání, automatické doplňování, atd.) Systémová dokumentace v moderním vzhledu Jednodušší vyhledávání Strana 6

7 SIMATIC PCS 7 V9.0 Operátorská stanice Podpora OPC UA OPC UA Server (Data Access, Historical Access, Alarms & Conditions) např. výměna výrobních data s MES např. Historian např. Historian či nadřazený alarmový systém OPC UA Client pro datový přístup jako WinCC kanál Podpora OPC UA v PCS 7 OpenOS DBA Faceplate and Block Icon Wizard v PCS 7 OpenOS DBA UA Data Access UA Historical Access Historical Data UA Historical Access Alarms & Events Podpora tvorby DBA typů založených na stávajících APL blocích OPC UA server PCS 7 OS/OpenOS/PH Efektivní integrace systémů třetích stran přes standardní rozhraní OPC UA client UA Data Access Zabezpečení již v základu zabezpečená datová výměna používající pokročilou správu certifikátů, podpora autentifikace e.g. kontrolér třetích stran Strana 7

8 SIMATIC PCS 7 V9.0 Operátorská stanice Nápověda k hlášení Alarm Help Procedure místo Alarm Info Text jako volitelné nastavení Může být použita jako nápověda pro reakci na hlášení Zobrazuje relevantní technologické informace pro operátora a poskytuje nápovědu jak reagovat na hlášení Naléhavost Pravděpodobná příčina Očekávané nápravné akce Důsledky nečinnosti Pouze jeden klik myší stačí, aby se operátor dostal k nápovědě Operátor nemusí ztrácet čas hledáním informací v externích zdrojích Strana 8

9 SIMATIC PCS 7 V9.0 Operátorská stanice Vylepšení Web klienta Podpora zvukového upozornění na příchozí alarmy Stejné možnosti konfigurace houkačky jako u standardního OS klienta Podpora pro ovládací prvky BATCH systému SIMATIC PCS 7 Web klienti PCS 7 Web Server Bezproblémová integrace ovládání BATCH systému do Webového klienta Efektivnější upozorňování operátora na nepotvrzené alarmy Zvukové upozornění Místní OS klienti OS Server Strana 9

10 SIMATIC PCS 7 V9.0 Logic Matrix Představení Pokročilé vývojové prostředí pro tvorbu komplexní logiky blokací a její vizualizace Integrovaný koncept typů/instancí pro konfiguraci Příčin a Následků (C&E) Plná integrace do prostředí PCS 7 a vizualizace Zvýšení efektivity vývoje v porovnání s programování blokací v CFC Rozšířené možnosti hlášení při změně stavů příčin a následků Integrované NooM vyhodnocování příčin Podpora analogových vstupů Možnost Bypassu vstupů a výstupů Časově řízený bypass pro výstupy Strana 10

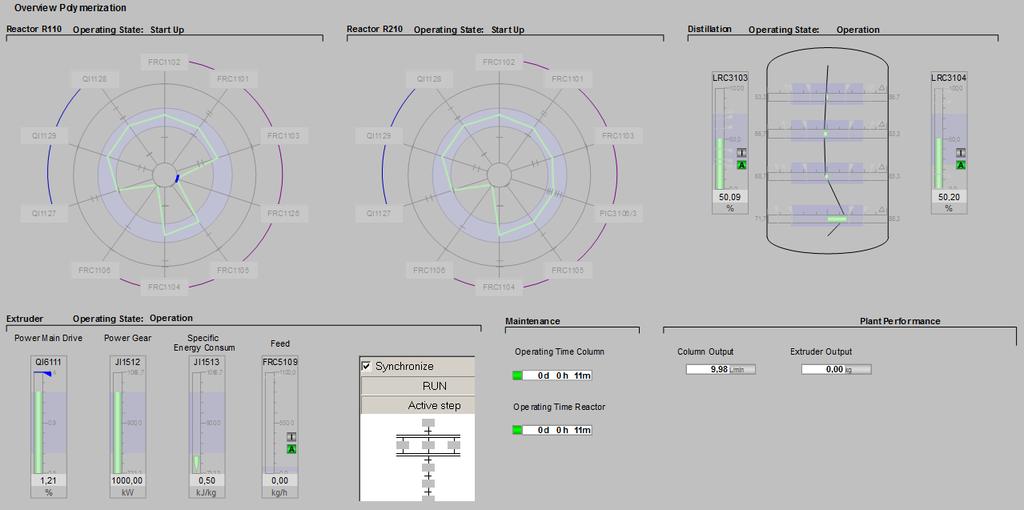

11 Digitalizace v obsluze Bohaté a přehledné informace Pohodlné ovládání díky Adv. Process Library Úroveň 1 Provoz / proces Přehledové obrazovky Orientace & Navigace Rychlé přehledy díky Adv. Process Graphics Optimalizace výroby díky Adv. Process Control Nejmodernější alarm management Kompletní informace o historii výroby díky Process Historianu a Information Serveru Úroveň 2 Oblast provozu Úroveň 3 Sekce provozu Ovládací obrazovky Detailní obrazovky Dohled & Ovládání Diagnostika, Nápravné akce Usnadnění práce operátora pomocí intuitivního uživatelského prostředí Podporuje provoz optimální výroby Úroveň 4 Funkční celek Podpůrné obrazovky Rychlá a cílená reakce na poruchy IEC EEMUA 201 EN ISO ISA101 VDI/VDE 3699 NAMUR NA120 Strana 11

12 SIMATIC PCS 7 V9.0 Advanced process graphics Představení Kompaktní zobrazení na přehledové obrazovce Intuitivní zobrazení aktuálního stavu provozu Task-oriented rozložení obrazovek Kratší doba reakce operátora Důraz na provoz technologie v optimálním pracovním bodě Pavučinový graf pro zobrazení KPI Horizontální a vertikální sloupcový graf Minitrend se sloupcovým grafem a indikací gradientu Zobrazení profilů a odchylek Strana 12

13 SIMATIC PCS 7 V9.0 Advanced process graphics Příklad obrazovky úrovně 1 Strana 13

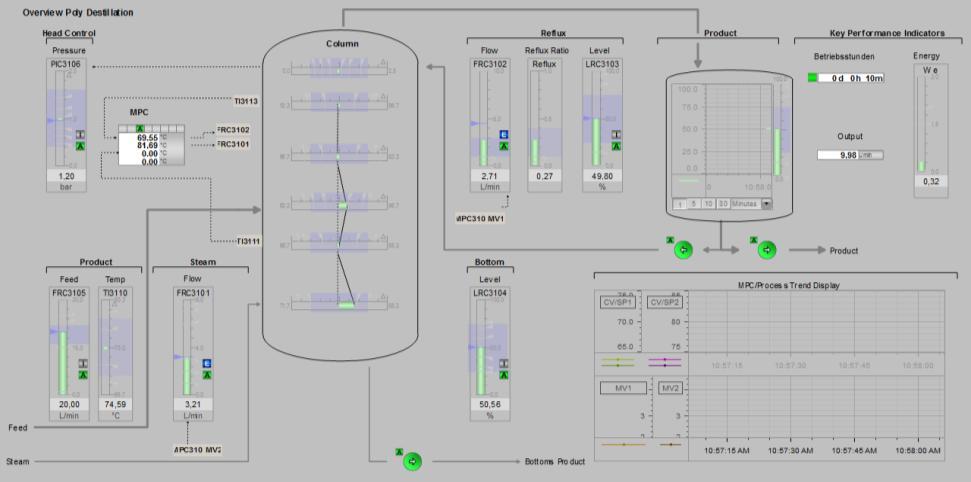

14 SIMATIC PCS 7 V9.0 Advanced process graphics Příklad obrazovky úrovně 2 Strana 14

15 SIMATIC PCS 7 V9.0 Knihovny Standardní knihovny bloků pro tvorbu programu v PCS 7 APL knihovna standardní knihovna APC knihovna pokročilé regulace CML knihovna diagnostika mech. komp. Industry Library Drivery pro I/O karty, měniče a ochrany Regulace a dávkování Monitorování a ovládání Blokace Matematické funkce Analogová a binární logika Čítače Údržba. Správa kvality regulace Monitorování řídicích smyček CPM Optimalizace regulací PID- Tuning Rozšíření pro PID regulace Kaskádová regulace Selektorová regulace Smith-Predictor Gain Scheduling Řízení více proměnných MPC Monitorování čerpadel Monitorování ventilů Monitorování poklesu tlaku Monitorování ustáleného stavu Partial Stroke Test připojení panelů do PCS 7 bloky pro S7 300 pro balené jednotky bloky pro WW, HVAC Energy management Koordinátor až pro 16 zařízení Vote až 4 oo 8 Standardní knihovna Standardní knihovna Standardní knihovna, ke stažení Volitelně Strana 15

16 SIMATIC PCS 7 V9.0 Knihovny Standardní knihovny bloků pro tvorbu programu v PCS 7 Jednoduchost použití Ergonomické symboly a faceplaty Jednotná reprezentace stavových informací Unifikované provozní módy (auto, on, manual, local, outof-service) Volitelné ovládací filozofie 2 4 kliky Flexibilní interlocky (kaskádování) Karta poznámek Adaptabilní & škálovatelní funkce Feature parametr Modulární funkce Integrované funkce pro údržbu a simulaci Tok signálu se strukturovanými proměnnými (PV, QC, Unit, Scale) Strana 16

17 SIMATIC PCS 7 V9.0 Knihovny Softwarové inovace APL Vynucení provozního režimu v místním režimu Vylepšení stavového prohlížeče Logic Matrix MotSpdCL vylepšení V9.0 IL Operator Trend Control Zvětšovací faceplaty 8x4 Interlock Interlock first in hlášení MeanTime Operator Online nápověda Vypnutí sledování zpětné vazby v místním režimu SP rampování for externí setpoint APL Bypass funkce Uživatelsky definované jednotky Vote až 4 oo 8 SelAN16 Zap/Vyp Batch View ve faceplatu Kalmanův filtr Rozšířené funkce pro meze Strana 17

18 SIMATIC PCS 7 V9.0 Advanced Process Library + IL Nové vlastnosti pro vývoj a obsluhu Volně škálovatelné Faceplaty v rozsahu 50% 200% pro obrazovky různých velikostí a rozlišení Až 200 specifických UOM (jednotek) může být definováno pomocí XML souboru, včetně podpory více jazyků Zvýšená flexibilita Nový Advanced Process Control Rozšířený Kalmanův filtr Průběžná kalkulace KPI pro efektivní optimalizaci procesů Standardní S7-400 (H) komunikační bloky s S TIA Portal Jednoduchý způsob navazování monitorovaného spojení mezi PCS 7 a S % 100% 150% Nové Strana 18

19 SIMATIC PCS 7 V9.0 Advanced Process Library Vylepšení prohlížeče měřicích bodů 1 Vylepšená reprezentace skupin stavů Jednodušší navigace 2 Volba stavu interlocked after trip Důležitá informace pro operátora 3 Otevření faceplatu po dvojitém kliknutí na řádek Jednoduchá navigace umožňuje rychlejší reakce operátora Strana 19

20 SIMATIC PCS 7 V9.0 Advanced Process Library Online nápověda pro operátora Online nápověda pro operátora přímo v runtime Rozšířené zobrazení poznámek s tlačítky pro otevření externích dokumentů (APL V9.0 SP1) 1 Nápověda pro operátora jako součást balení, dostupná přes faceplate Usnadnění práce operátora pomocí dodatečných dokumentů, návodů Jednoduchý vývoj a implementace 2 Strana 20

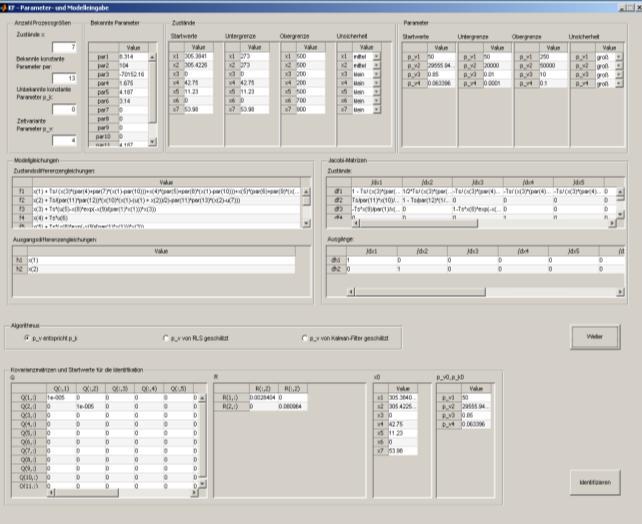

21 SIMATIC PCS 7 V9.0 Advanced Process Library APC Kalmanův filtr Soft Senzor integrovaný do PCS 7 Přesný model procesu Běh v reálném čase paralelně s reálným procesem Průběžná synchronizace s měřenými hodnotami Implementace podpořená Kalman konfigurátorem Know- How zákazníka EKF FB Soft senzor Řízení a optimalizace kvalitativních hodnot Procesní řízení podpořené modelem KPI kalkulace Sledování procesu Process FC Sledování Řízení Údržba Optimalizace Strana 21

22 SIMATIC PCS 7 V9.0 Industry Library Faceplaty pro PCS 7 OS a WinCC Comfort Vizualizace standardních PCS7 APL bloků na dotykové panelu s WinCC Comfort Jednoduchá implementace v CFC pomocí pouze jednoho propojení mezi APL a panel interface blokem WinCC Comfort blok ikony a faceplaty navržené ve standardu APL pro dotykové použití PCS 7 OS: Symbol Faceplate Touch Panel s WinCC Comfort: Vysoký stupeň integrace Stejný vzhled a ovládání činí obsluhu jednodušší a méně náchylnou na chyby operátorů Symbol Faceplate Strana 22

23 SIMATIC PCS 7 V9.0 Industry Library Energy Management pro PCS 7 Integrace místního řízení energií do řídicího systému PCS 7 pro monitorování špiček a přepínání zátěže Založeno na standardních SMATIC PCS 7 hardware a software komponentách Vzhled sladěný s operátorskou stanicí Přehled na spotřebou energií a detekce špiček v odběru Podpora regulace spotřeby energie dle smluvních limitů a omezení vícenákladů spojených s vyššími odběry energií Archivace a reportování využívající stávající platformu řídicího systému společně s procesními daty Strana 23

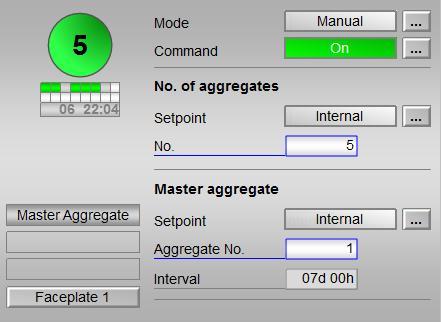

24 SIMATIC PCS 7 V9.0 Industry Library Koordinátor Dvě varianty pro max. 8 a 16 jednotek Monitoruje počet jednotek v chodu Přepínání jednotek: Na základě doby provozu (optimalizace motohodin) Přepnutí na další dostupnou jednotku Přepínání dle priority Fixní časový interval Zpožděný start a zastavení jednotek Strana 24

25 SIMATIC PCS 7 V9.0 Industry Library Nový 8x4 Interlock blok 1 Zjednodušený a přehledný náhled Přechodný bypass po omezenou dobu Opětovná aktivace přechodného bypassu Přechodné bypassy mohou být přepsány trvalými bypassy Bypass výstupu aktivovaný operátorem Strukturu interlocku je možno měnit za chodu z CFC (např. během oživování) Zpožděná aktivace/deaktivace výstupu Detekce First Cause Strana 25

26 Digitalizace v údržbě Integrovaný Asset Management Integrované čtení a zápis parametrů analogových měřidel pomocí HART či PROFINET/PROFIBUS/FF Engineering polních zařízení pomocí PDM Diagnostický přehled poskytovaný stanicí údržby Funkční bloky pro sledování stavu umožňují detailní monitorování zařízení Nastavování parametrů, kalibrace a dohled nad analogovými měřidly Centralizovaná správa polních zařízení využívající stávající komunikační infrastrukturu Trvalý dohled nad všemi komponenty automatizace pro zajištění dostupnosti provozu Stav hlavních komponent je součástí celkového konceptu diagnostiky Automatizace Enterprise Resource Planning (ERP) Úroveň řízení Úroveň provozu Úroveň pole Údržba Strana 26

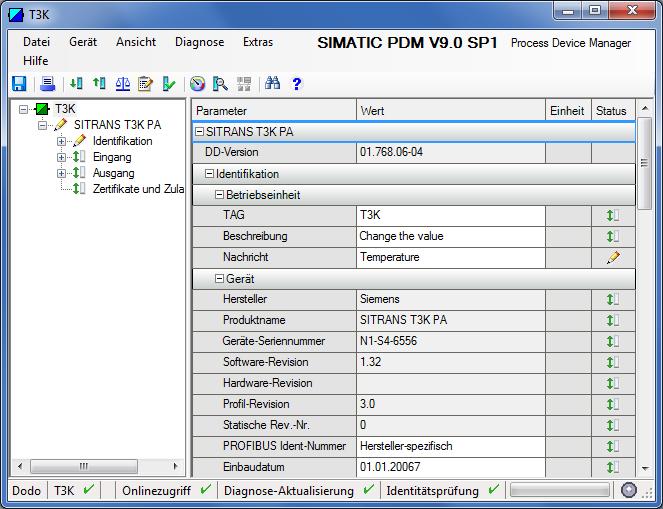

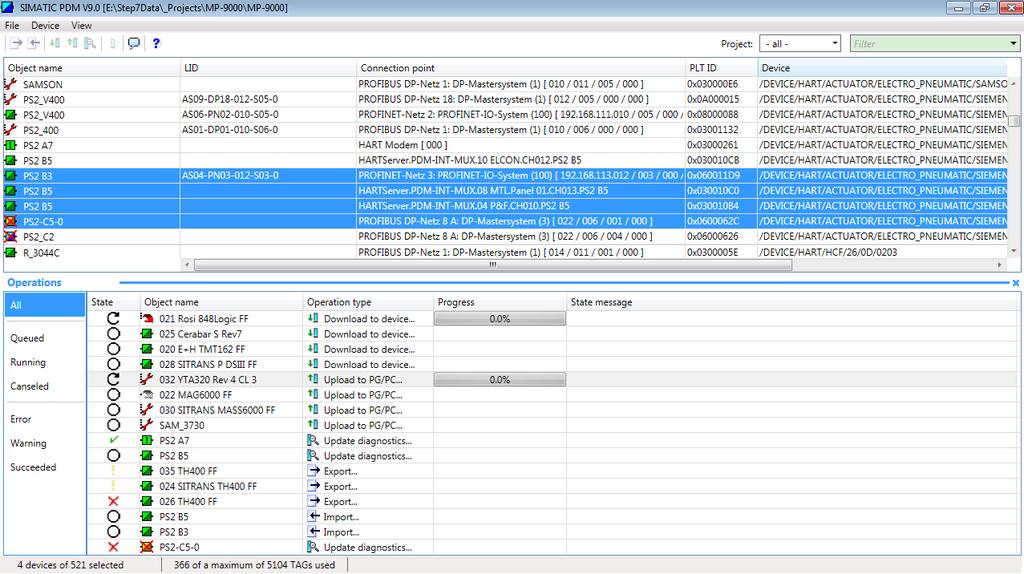

27 SIMATIC PDM V9.1 Správa polních zařízení Dávkové operace se souběžnou komunikací pro upload / download parametrů zařízení diagnostický update funkce Export / Import selektivní přenos parametrů FDI host (krok 1) Centrální servisní stanice se vzdáleným přístupem do PROFINET sítí Nové funkce pro oživování a servisování nezávislé na typu zařízení a výrobci Dávkové operace se souběžnou komunikací Efektivní správa zařízení Rychlejší proces oživování pro polní zařízení Připravenost pro novou technologii integrace polních zařízení Strana 27 Nové funkce pro oživování a servisování Projektově nastavitelné odepření zápisu označené loop check ready

28 SIMATIC PDM V9.1 Samostatná stanice údržby: SIMATIC PDM MS/AMS SIMATIC PDM MS pro chytrá polní zařízení SIMATIC PDM AMS pro balené jednotky běžící na SIMATICu Použití nezávislé na automatizačním projektu a verzi systému SIMATIC PCS 7 Využívá komunikační strukturu automatizačního projektu Jednoduchý vývoj Kompletně založen na komponentách, vlastnostech, funkcích a vzhledu SIMATIC PCS 7 CFC Condition Monitoring 2 CFC Condition Monitoring Flexibilní a škálovatelné řešení Stejný vzhled a ovládání jako v SIMATIC PCS 7 Může být použita ke stávajícím automatizačním projektům Může být použita pro funkce Průmyslu 4.0 (big data) Strana 28

29 SIMATIC PCS 7 V9.0 Stanice údržby Snadné získávání informací o stavu údržby MS v jednoduché konfiguraci SIMATIC PCS 7 Nová kritéria filtrování pro exportní funkce Cyklické exportní funkce pro identifikační a stavová data Cyklické exportní funkce pro parametry zařízení Centrální reset funkce pro diagnostické stavy Zobrazení názvů signálů na I/O modulech Nové možnosti při vývoji Funkce monitorování stavu v obrazovkách Struktury obrazovek v úrovních IPC/PC a networks nové informace ze SIMATIC PDM 3x cyklická 1x manuální nové filtrovací kritéria Lepší podpora při oživování a servisování Podpora pro funkce Průmyslu 4.0 (big data) Strana 29

30 SIMIT 9.1 Simulační systém SIMIT Simulace HW komponent a Náhled stavů Vyhledávání SIMIT Unit přes SIMIT GSD a GSDML import přímo v SIMITu Firmware update přes SIMIT Dávkové zpracování pomocí tabulek Analýza projektu Integrace Simulation Unit do portfolia SIMIT Jednotné uživatelské prostředí Jednoduchá změna mezi HW/SW in the loop Strana 30

31 SIMIT 9.1 SIMIT Simulation Unit Podpora ET 200SP HA Integrace funkcí Simulation Unit do SIMITu Podpora redundance R1 Přejmenování Simulation Unit Rozšířené možnosti HW in the loop simulace Obsahuje podporu pro nový HW Strana 31

32 SIMIT 9.1 SIMIT Virtual Controller a komunikace Podpora Route Control, Safety Matrix Podpora CPU 410E OPC UA Client výměna signálových informací Schopnost emulace PCS 7 doplňkových funkcí Vylepšené možnosti datové výměny Strana 32

33 SIMIT 9.1 SIMIT ChemBasic Obecný výměník tepla Kolona Ventilátor Kompresor Turbína Výparník Rozšíření možností simulačních modelů Vylepšená datová výměna s COMOSem Výměníky tepla: Příklady použití Simulace procesu pomocí CHEM-BASIC knihovny a SIMATIC PCS Automatické generování simulačního modelu SIMIT pomocí dat z COMOSu Nádrže: Měření: Strana 33

34 SIMIT 9.1 Modely polní instrumentace SIEMENS pro SIMIT Specifické modely polní instrumentace V první fázi bude dostupných 11 modelů Průběžný update přes SIOS Zvýšení kvality vývoje díky brzkému odhalení chyb a díky podrobnějším testům Rychlejší oživování zahrnující test specifických funkcí polní instrumentace v brzké fázi bez přístupu k finálnímu HW Strana 34

35 SIMIT 9.1 Simulační platforma na míru SIMIT Simulation System STANDARD SIMIT Simulation System PROFESSIONAL SIMIT Simulation System ULTIMATE Portal view Standard Library 3D Viewer Připojení Virtual Controller ProfiBUS/ProfiNET PRODAVE OPC DA Trend & Messaging Scripting Macro Components Editor Dynamic Graphics Editor Automatické generování signálových listů pro SIMATIC Manager SIMIT Virtual Controller 1 Controller Konfigurační prostředí 1 Soft-S7 300/400 Controller Také jako rozšíření SIMIT FLOWNET LIBRARY Všechny vlastnosti STANDARD plus Připojení PLCSIM PLCSIM Adv. OPC UA (Client) Virtual Controller Snapshots Virtual Time Efektivní engineering modelů pro PCS 7 (IEA/CMT) Automatické generování za použití templatů (např..xls) Automatická simulace zařízení Změny za chodu Remote control interface and virtual time management Dávkové zpracování Knihovna pro tvorbu modelů ve stylu schémat P&ID pro simulace potrubních sítí s jednosložkovými tekutinami (např. voda, plyn) včetně tlaku, teploty a průtoku. SIMIT CONTEC LIBRARY Knihovna pro tvorbu modelů pásových dopravníků SIMIT CHEM BASIC LIBRARY SIMIT Virtual Controller 5 Controller Konfigurační prostředí 5 Soft-S7 300/400 Controller Také jako rozšíření SIMIT UNIT PB-2 2 kanály Simulace až 125 slave na kanál Všechny vlastnosti PROFESSIONAL plus Připojení Shared Memory (High performance coupling) Automatické generování modelů a spojení na základě XML rozhraní Vývoj vlastních komponent (CTE) SIMIT UNIT PN SIMIT UNIT PN-128 a PN-256 Simulace až 256 zařízení na kontrolér Knihovna pro tvorbu modelů chemických a farmaceutických provozů Strana 35
