HLUKOVÁ STUDIE Projednání výsledků a návrhů s veřejností

Transkript

1 Místní akční plán ke snížení zátěže obyvatel MČ Praha 20 nadměrným hlukem a znečištěným ovzduším s využitím zkušeností s aplikací MA21 HLUKOVÁ STUDIE Projednání výsledků a návrhů s veřejností Ing. Libor Ládyš Ing. Aleš MATOUŠEK, Ph.D., Ing. Vít REJHA EKOLA group, spol. s r.o. Řešitelé: EKOLA group, spol. s r.o. RNDr. Tomáš Bajer, ECO-ENVI-CONSULT MČ Praha 20, Horní Počernice Chvalský zámek

2 Obsah Projekt MAP MČ Praha 20 Měření hluku Místa měření Výsledky a vyhodnocení měření hluku Hluková studie Metodika zpracování akčního plánu Výsledky a vyhodnocení výpočtu hluku Návrh opatření ke snížení hluku Příklady dobré praxe Závěr 2

3 Projekt MČ Praha 20 etapa Harmonogram dílčích plnění Popis činností Situační analýza: shrnutí dostupných dat/informací (měření, studie, plány) První měření dat - měření anorganických a organických polutantů v ovzduší a hluku: na 3 vybraných lokalitách bude provedeno 24 hodinové měření (na 1 lokalitě hluk, na 1 lokalitě polutanty a na 1 lokalitě současně hluk a polutanty Druhé měření dat - měření anorganických a organických polutantů v ovzduší a hluku: na 3 vybraných lokalitách bude provedeno 24 hodinové měření (na 1 lokalitě hluk, na 1 lokalitě polutanty a na 1 lokalitě současně hluk a polutanty Workshop Zajištění workshopu (přednášející + podklady) - zkušenosti dobré praxe: přednášky odborníků, zkušenosti z jiných měst, zapojení partnerů (MŽP-odbor ochrany ovzduší, ČHMÚ, SZÚ, MHMP, ŘSD, MD ČR apod.) Vyhodnocení naměřených dat a zpracování rozptylové studie. Rozptylová studie bude hodnotit, na základě vypočtených modelových hodnot znečištění, vliv zdrojů znečištění ovzduší na stávající úroveň znečištění v MČ Praha 20. V rámci rozptylové studie budou modelovány tyto znečišťující látky PM 2,5 ; PM 10 ;NO x ;CO;SO 2. Bude proveden rozbor složení pevné fáze. Vyhodnocení naměřených dat a zpracování hlukové studie. Hluková studie bude zpracována dle legislativy: účelem bude posouzení akustické situace v lokalitě MČ, především v souvislosti s dopravní zátěží Zpracování návrhu opatření ke snížení zátěže obyvatel MČ hlukem a znečištěným ovzduším Zpracování elektronické brožurky a webové prezentace 4x roll banner + pamětní deska 400 mm x 300 mm Zajištění kulatého stolu (přednášející + podklady): projednání výsledků a návrhů s veřejností Projednání a schválení kompletního MAP na snížení zátěže obyvatel MČ Praha 20 nadměrným hlukem a znečištěným ovzduším v Radě a Zastupitelstvu MČ Praha 20 vč. zapracování případných připomínek 3

4 Projekt MČ Praha 20 Předmětem zpracování dle zadávací dokumentace ulice: Náchodská Božanovská Ve Žlíbku Na základě samostatné objednávky rozšíření: D0 (Pražský okruh) D10 (ulice Novopacká) D11 (ulice Olomoucká) 4

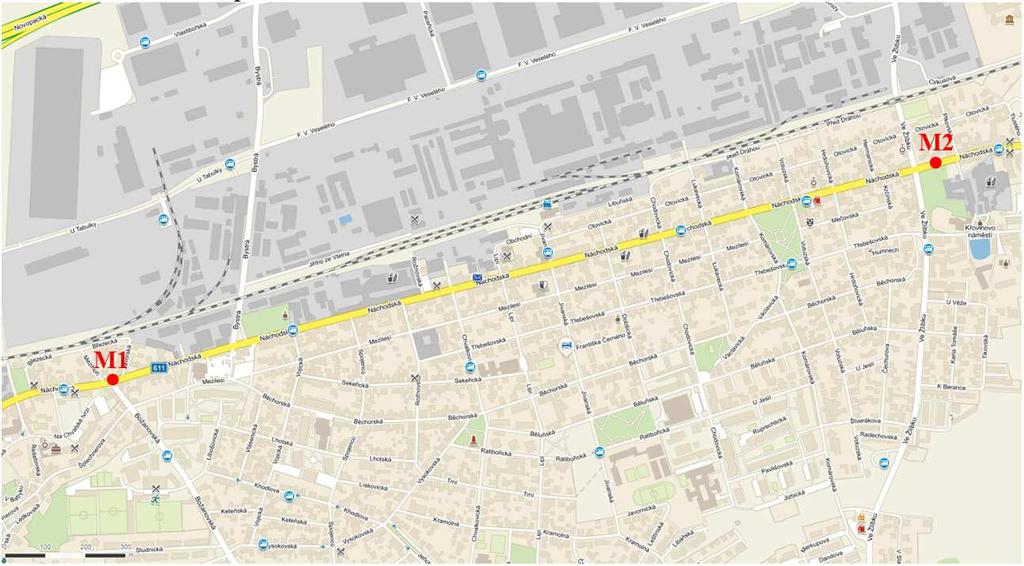

5 Měření hluku M1: Náchodská Božanovská M2: Náchodská Ve Žlíbku 5

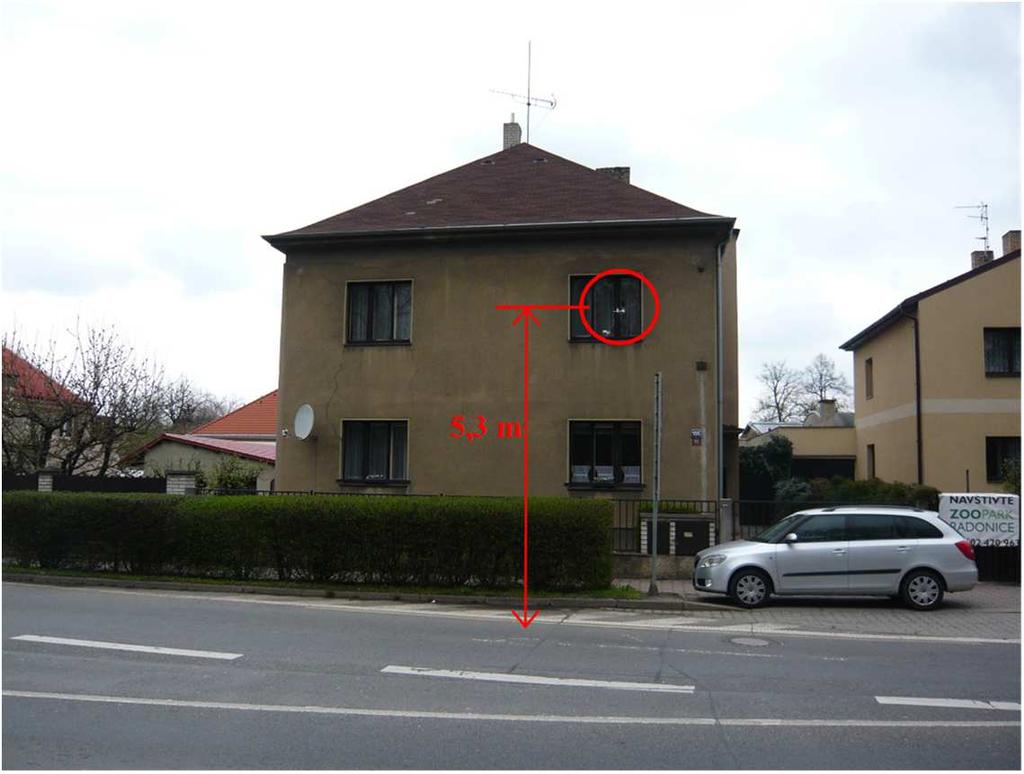

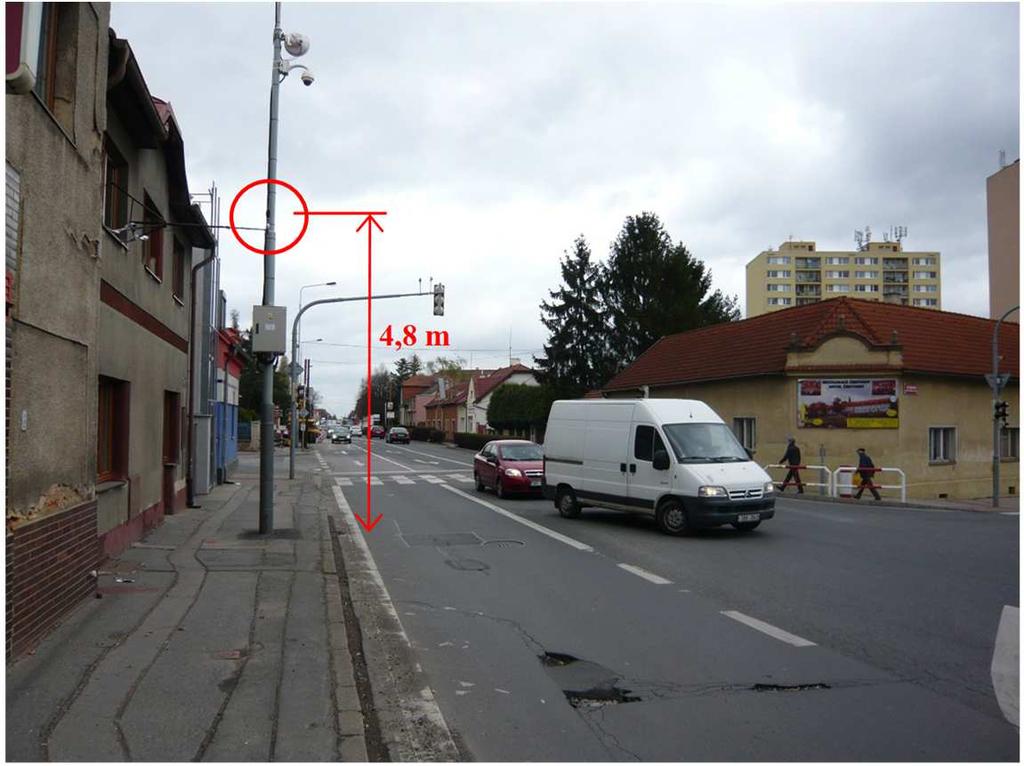

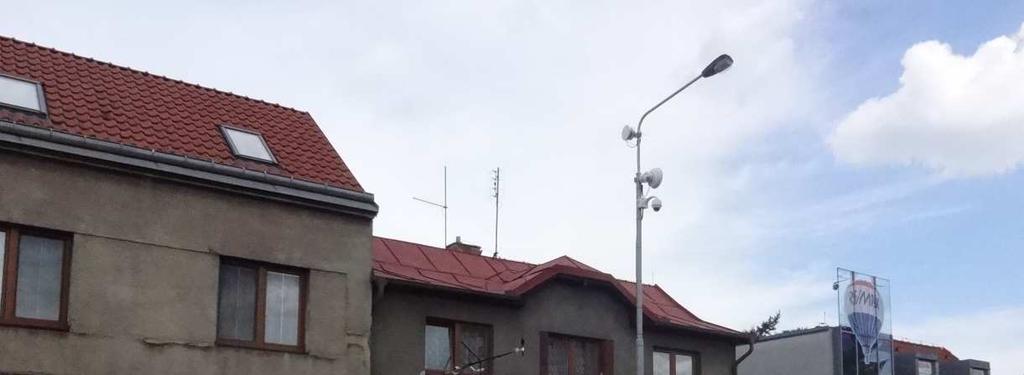

6 Měření hluku M1 M2 M1: Náchodská čp. 777/47 M2: Náchodská čp. 150/195 6

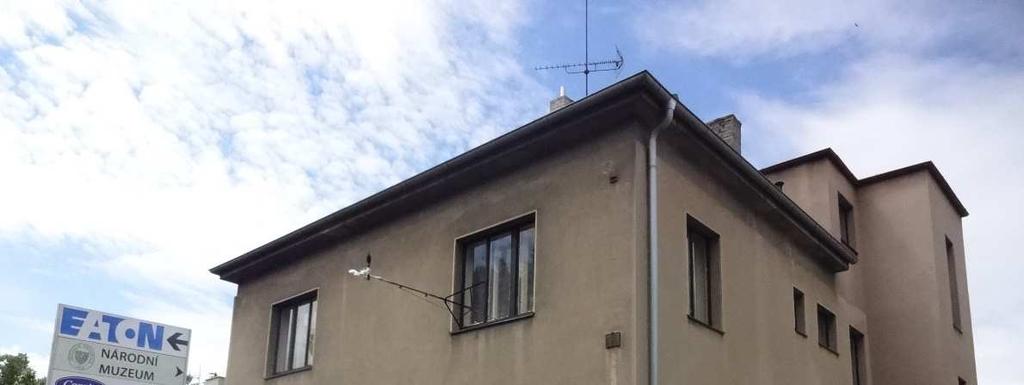

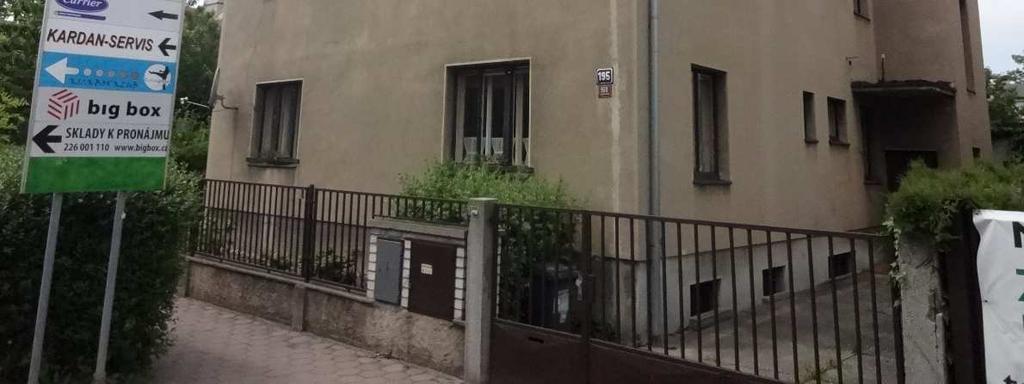

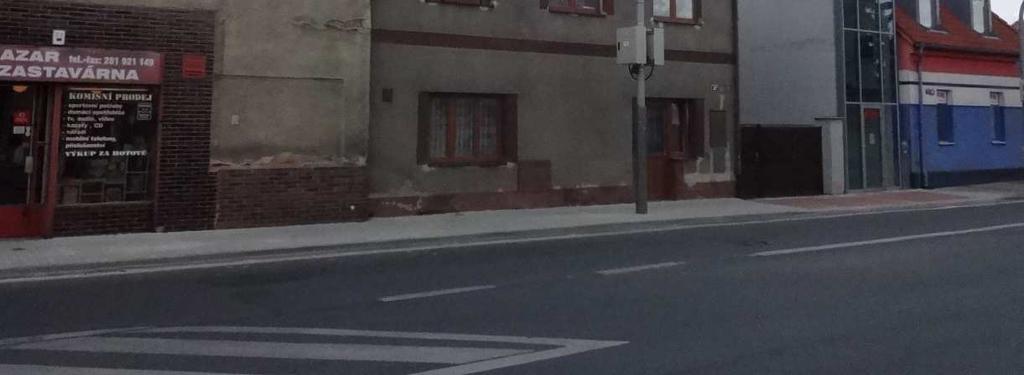

7 Měření hluku M1 M2 M1: Náchodská čp. 777/47 M2: Náchodská čp. 150/195 7

8 Dopravně-inženýrský průzkum Intenzity dopravy ze dne Intenzity dopravy ze dne Profil Komunikace DEN NOC DEN NOC 24 h 06:00 22:00 h 22:00 06:00 h 06:00 22:00 h 22:00 06:00 h 24 h A Náchodská B Náchodská C Božanovská D Náchodská E Náchodská F Ve Žlíbku G Ve Žlíbku

9 Naměřené hodnoty Měření dne Měření dne Měření dne Místo měření Adresa místa měření L Aeq,16h [db] DEN L Aeq,8h [db] NOC L Aeq,16h [db] DEN L Aeq,8h [db] NOC L Aeq,16h [db] DEN L Aeq,8h [db] NOC M1 Náchodská č. p. 777/47, Praha 20 Horní Počernice, ,0 ± 2,0 65,6 ± 2,0 71,9 ± 2,0 66,6 ± 2,0 71,0 ± 2,0 65,2 ± 2,0 M2 Náchodská č. p. 150/195, Praha 20 Horní Počernice, ,7 ± 2,0 61,0 ± 2,0 68,2 ± 2,0 61,9 ± 2,0 67,4 ± 2,0 60,8 ± 2,0 9

10 Vyhodnocení naměřených hodnot Datum měření Místo měření Adresa místa měření Naměřená hodnota Hodnota korigovaná na odrazivý povrch dle ČSN ISO , příloha B3 1/ Výsledná hodnocená hladina stanovená dle nařízení vlády č. 272/2011 Sb. 2/ Hygienický limit dle nařízení vlády č. 272/2011 Sb., ve znění pozdějších předpisů 3/ Den Noc Den Noc Den Noc Den Noc L Aeq,16h L Aeq,8h L Aeq,16h L Aeq,8h L Aeq,16h L Aeq,8h L Aeq,16h L Aeq,8h [db] [db] [db] [db] [db] [db] [db] [db] M1 M2 M1 M2 Náchodská čp. 777/47, Praha 20 Náchodská čp. 150/195, Praha 20 Náchodská čp. 777/47, Praha 20 Náchodská čp. 150/195, Praha 20 71,0 ±2,0 65,6 ±2,0 69,0 ±2,0 63,6 ±2,0 67,0 61,6 67,7 ±2,0 61,0 ±2,0 65,7 ±2,0 59,0 ±2,0 63,7 57,0 71,9 ±2,0 66,6 ±2,0 69,9 ±2,0 64,6 ±2,0 67,9 62,6 68,2 ±2,0 61,9 ±2,0 66,2 ±2,0 59,9 ±2,0 64,2 57, M1 M2 Náchodská čp. 777/47, Praha 20 Náchodská čp. 150/195, Praha 20 71,0 ±2,0 65,2 ±2,0 69,0 ±2,0 63,2 ±2,0 67,0 61,2 67,4 ±2,0 60,8 ±2,0 65,4 ±2,0 58,8 ±2,0 63,4 56,8 V místě měření M1 došlo k překročení hygienického limitu hluku v noční době. 10

11 Metodika zpracování akčního plánu Sestavení 3D výpočtového modelu území Ověření 3D výpočtového modelu Cílem analýzy AP stanovení prioritních lokalit Výpočet ekvivalentních hladin akustického tlaku A (L Aeq,T ) pro chráněné stavby (BD, RD, školy, zdravotnická zařízení) Provedení analýz pro chráněné stavby do 50 m od řešených komunikací Porovnání s limitem staré hlukové zátěže Zařazení do hlukových kategorií Na základě výsledků priority řešení Výpočet plošného zatížení území hlukové mapy 11

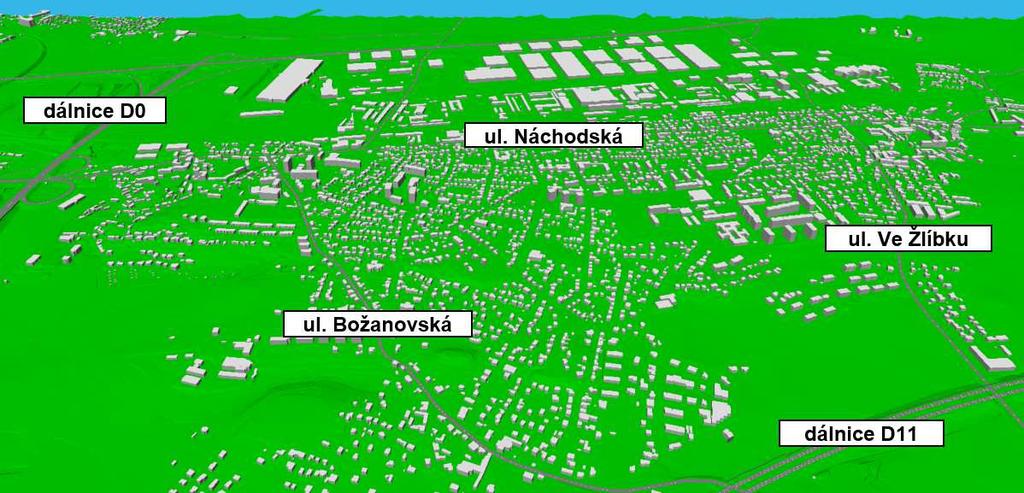

12 Sestavený 3D výpočtový model MČ Praha 20 12

13 Hlukové kategorie Kategorie Denní doba (6:00 22:00 h) Noční doba (22:00 6:00 h) I. < 68,0 db < 58,0 db II. 68,1 70,0 db 58,1 60,0 db III. > 70,0 db > 60,0 db 13

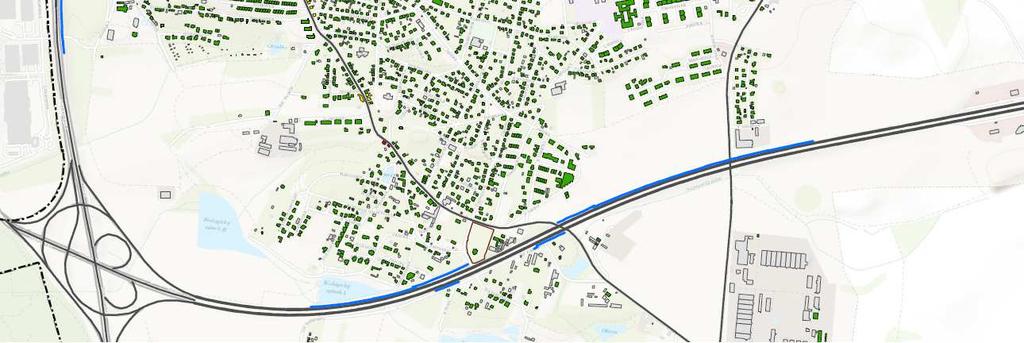

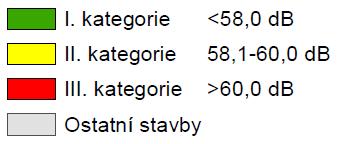

14 Zařazení do kategorií v noční době 14

15 Výsledky výpočtu Oblast komunikace Kategorie hlukového zatížení v denní době (6 22 h) I. kategorie II. kategorie III. kategorie (< 68,0 db) (68,1 70,0 db) (> 70,0 db) Celkem hodnocených chráněných staveb Náchodská Božanovská Ve Žlíbku D Oblast komunikace Kategorie hlukového zatížení v noční době (22 6 h) I. kategorie II. kategorie III. kategorie (< 68,0 db) (68,1 70,0 db) (> 70,0 db) Celkem hodnocených chráněných staveb Náchodská Božanovská Ve Žlíbku D Za prioritní oblast v Horních Počernicích bylo vyhodnoceno okolí ulice Náchodská Nejzatíženější části ulice Náchodská se nachází u křižovatek s ul. Božanovská a Ve Žlíbku 15

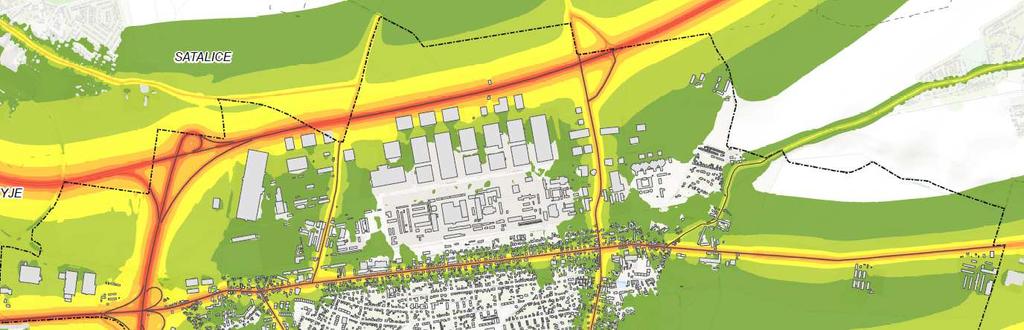

16 16

17 Návrh opatření ke snížení hluku Na základě průzkumu oblasti a výsledků analýz pro stanovení priorit řešení byla navržena následující opatření: 1. Výměna povrchu silnice v ulici Náchodská. 2. Omezení podílu nákladní dopravy v dopravním proudu na základě zvýšené kontroly dodržování zákazu vjezdu nákladní dopravy na území MČ Praha Zpracování dopravní analýzy území včetně stanovení priorit a možných opatření ke snížení intenzit dopravy na území MČ Praha

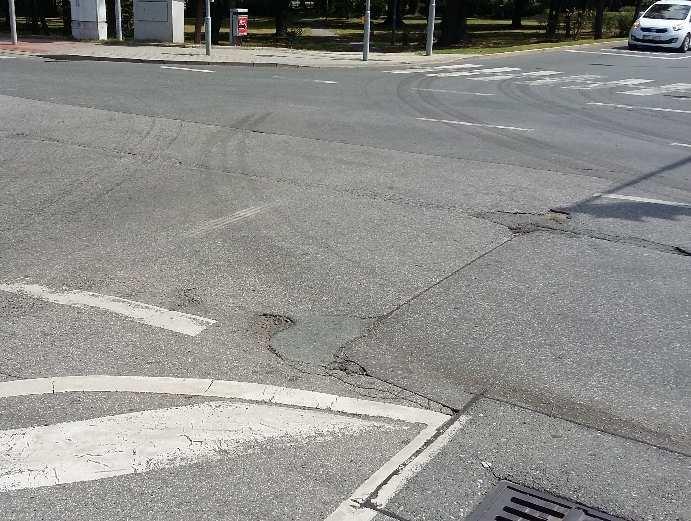

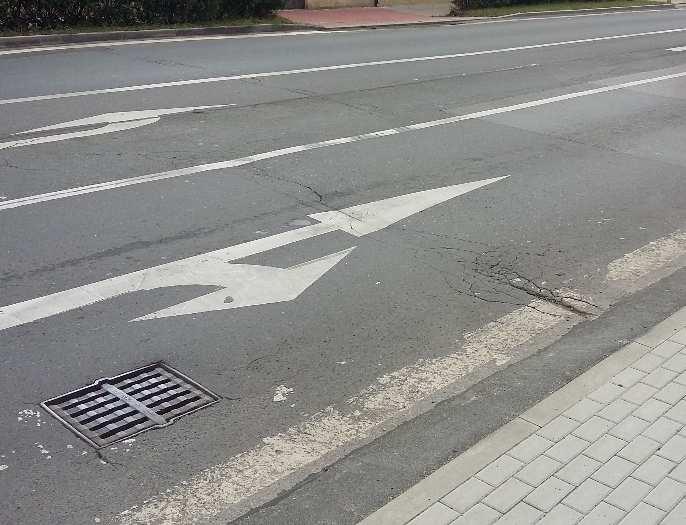

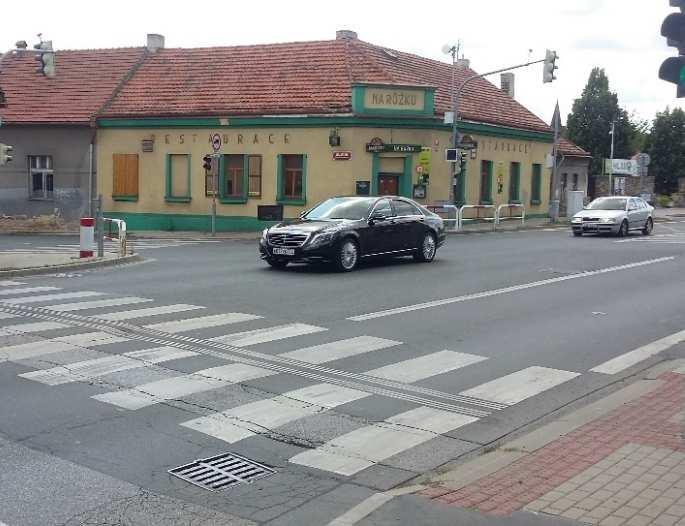

18 Průzkum stav povrchu Náchodská Hlučný kanalizační poklop, trhliny a výtluky na křižovatce s ul. Ve Žlíbku Trhliny, nerovnosti a hlučné kanalizační poklopy na křižovatce s ul. Božanovská 18

19 Výměna povrchu silnice Výměna povrchu na ulici Náchodská Standardní asfalt snížení emisí cca o 1,0 2,0 db Nízkohlučný povrch snížení cca o 2,0 3,0 db náročnější údržba životnost povrchu 19

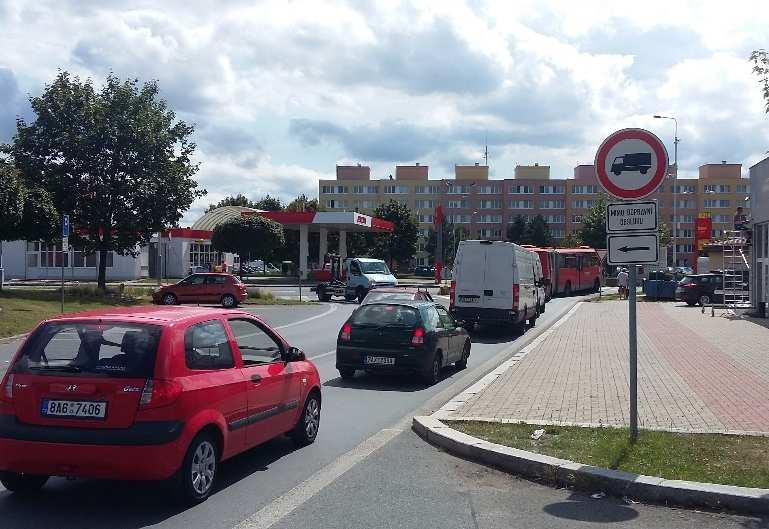

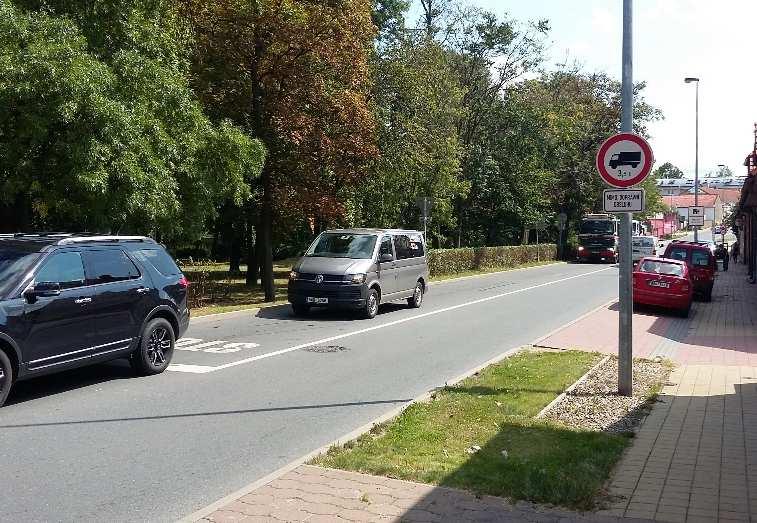

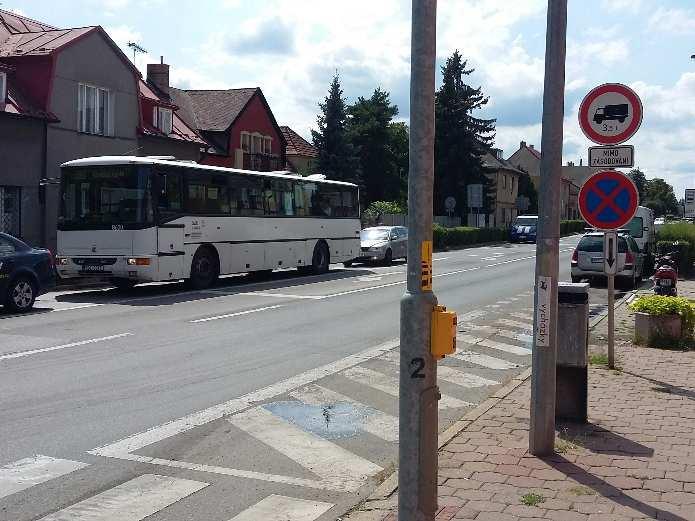

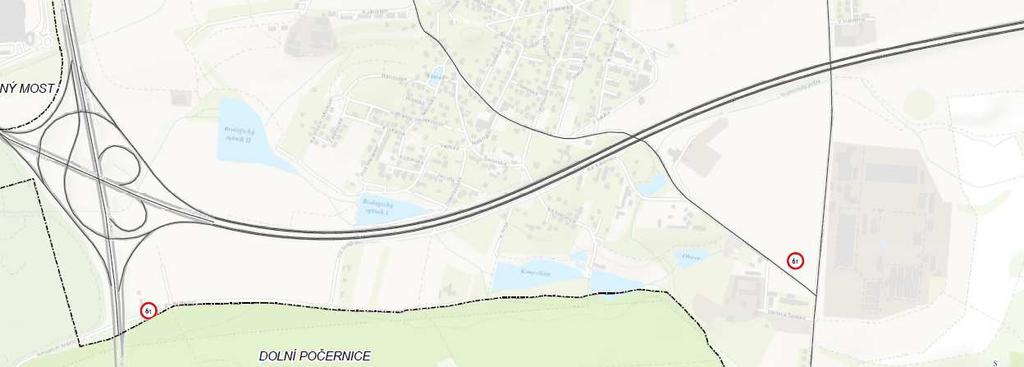

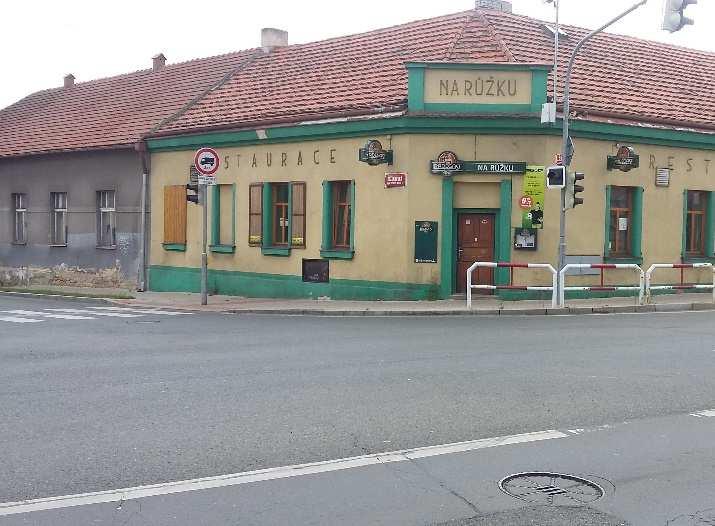

20 Průzkum dopravní omezení pro NA ul. Bystrá ul. Božanovská ul. Ve Žlíbku ul. Náchodská 20

21 21

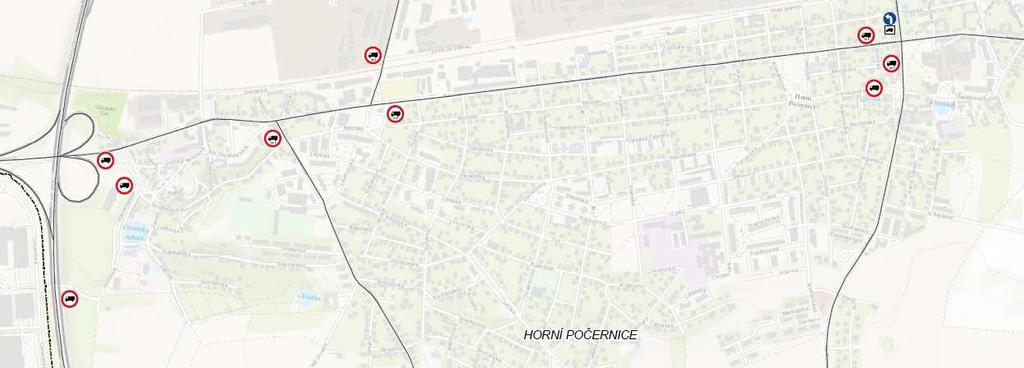

22 Kontrola dodržování zákazu vjezdu nákladní dopravy Značení omezení nákladní dopravy umístěno u komunikací ul. Náchodská, Hartenberská, Do Svépravic, Božanovská, Bystrá a Ve Žlíbku Dle dopravně-inženýrského průzkumu EKOLA group a sčítání dopravy TSK hl. m. Prahy není zákaz vjezdu nákladních vozidel v ulici Náchodská zcela dodržován V případě snížení počtu nákladních vozidel o 70 % lze předpokládat snížení hlukového zatížení v denní době až o 1,5 db a v noční době až o 2,4 db 22

23 Zpracování dopravní analýzy území Prioritní oblastí k řešení okolí ulice Náchodská. Opatření ke snížení intenzity dopravy v zájmovém území by mohla být následující: Odklon dopravy mimo MČ přesun dopravy na okolní kapacitní komunikační síť (dálnici D10 a D11), např. pomocí hornopočernické spojky vedoucí k plánované MÚK Beranka Odklon dopravy uvnitř MČ obchvat vedoucího průmyslovou zónou Horních Počernic s napojením ulice U Tabulky na Pražský okruh Zatraktivnění železniční dopravy přesun uživatelů os. automobilů na železniční dopravu, např. vytvořením kapacitních parkovišť mimo území Horních Počernic s přímým napojením na železniční trať č. 213 Praha Lysá nad Labem Kolín, tzn. vybudování nové železniční zastávky Možnosti snížení dopravního zatížení je možné podrobněji specifikovat na základě zpracování dopravní analýzy území. Dopravní analýza území detailní směrové průzkumy v oblasti zohlednění vlivu plánovaných dopravních staveb návrh dopravní koncepce MČ Praha

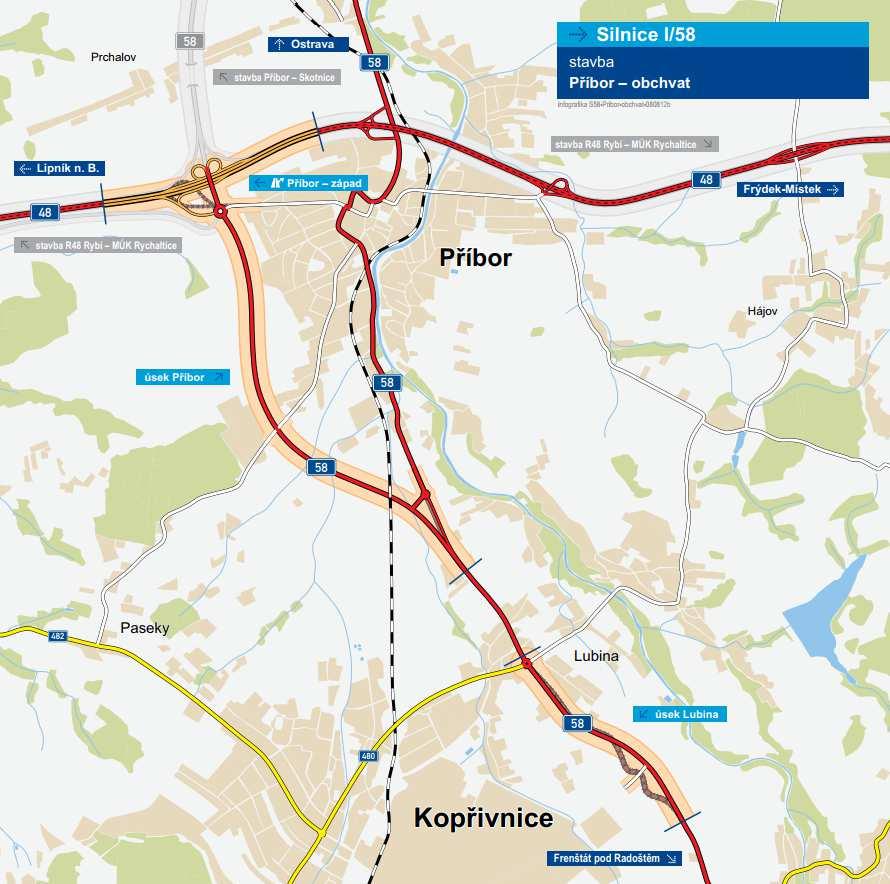

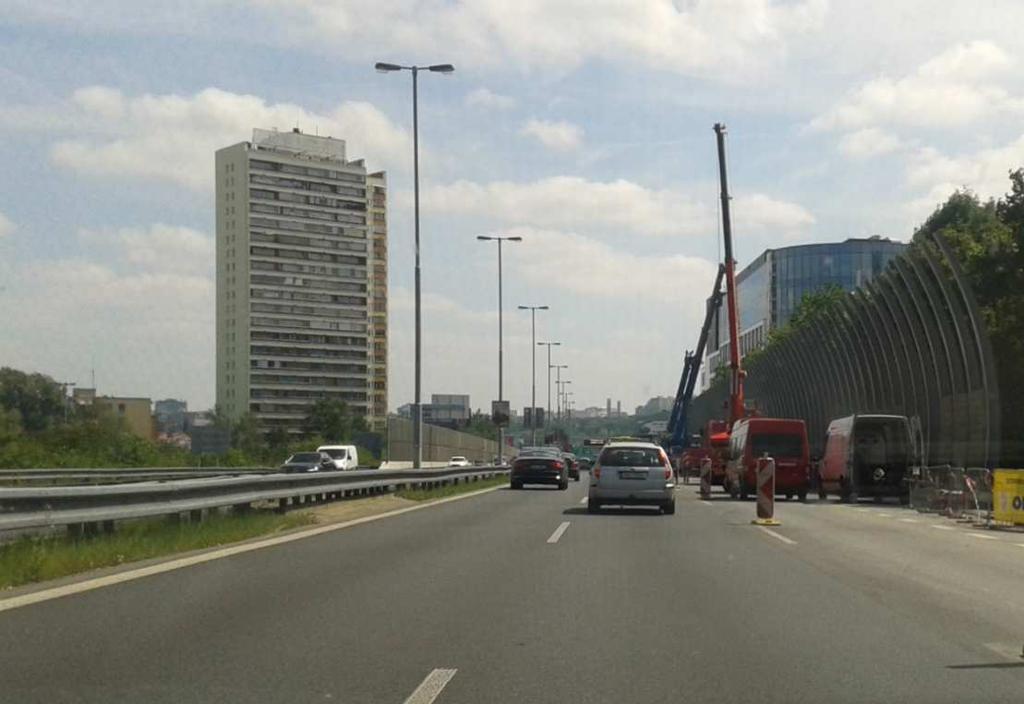

24 Příklady dobré praxe Výměna povrchu komunikací nízkohlučný povrch např.: 5. května, Slezská, K Barrandovu, V Holešovičkách Odklon dopravy přeložky komunikací ul. 5. května nízkohlučný povrch, výstavba PHS Příbor obchvat 24

25 Závěr Na základě provedených výpočtů a analýz byla za prioritní oblast k řešení stanovena ulice Náchodská. Návrh opatření ke snížení hlukového zatížení: 1. Výměna povrchu v ulici Náchodská 2. Omezení podílu nákladní dopravy v dopravním proudu 3. Zpracování dopravní analýzy území včetně stanovení priorit a možných opatření vedoucích ke snížení dopravního zatížení MČ 25

26 Děkuji Vám za pozornost Ing. Aleš Matoušek, Ph.D. EKOLA group, spol. s r.o. Řešitelé: EKOLA group, spol. s r.o. RNDr. Tomáš Bajer, ECO-ENVICONSULT MČ Praha 20, Horní Počernice Chvalský zámek
