SLEDOVÁNÍ STABILITY GPS ZÁKLADNY SKALKA

Transkript

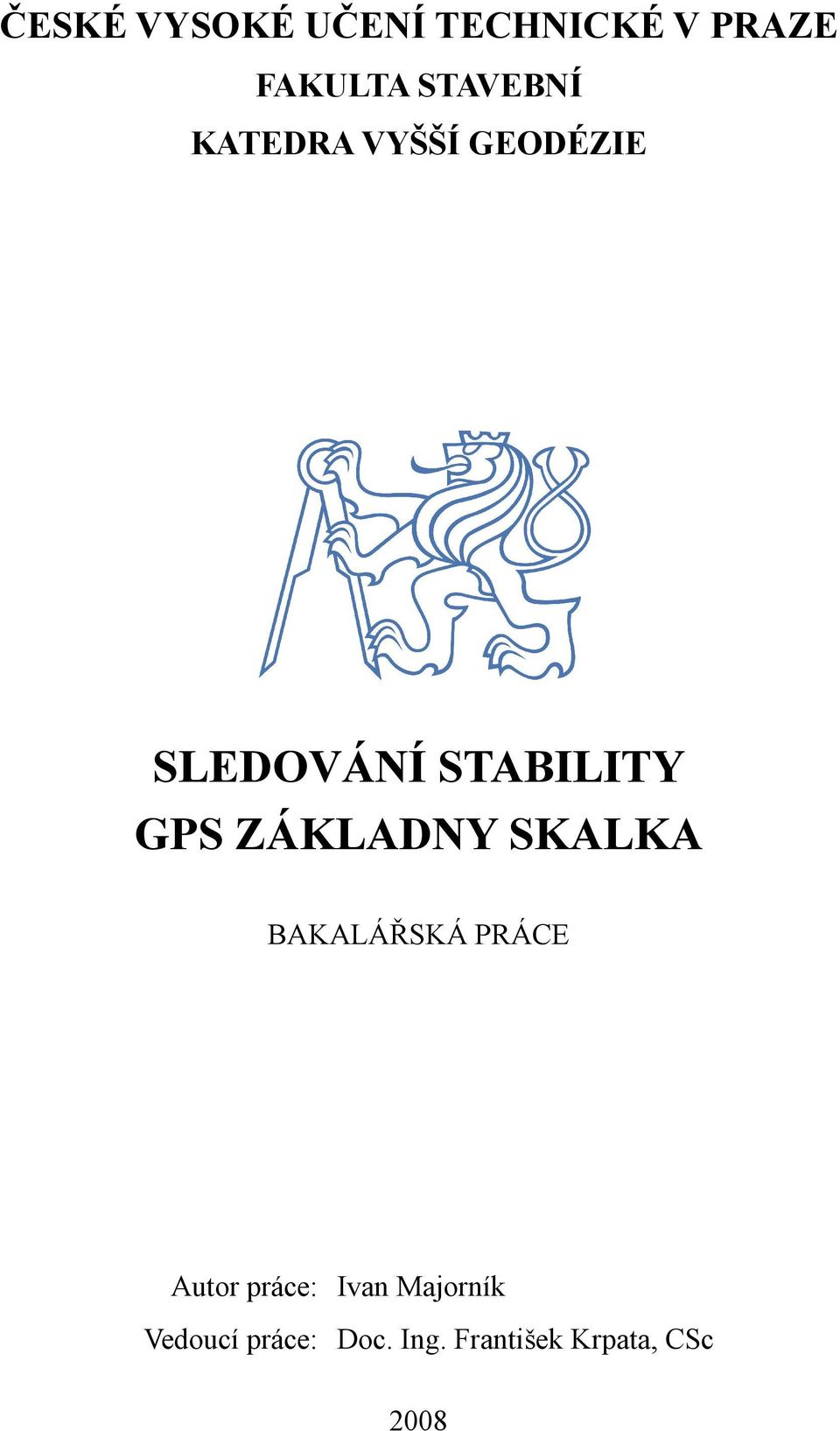

1 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE FAKULTA STAVEBNÍ KATEDRA VYŠŠÍ GEODÉZIE SLEDOVÁNÍ STABILITY GPS ZÁKLADNY SKALKA BAKALÁŘSKÁ PRÁCE Autor práce Ivan Majorník Vedoucí práce Doc. Ing. František Krpata, CSc 2008

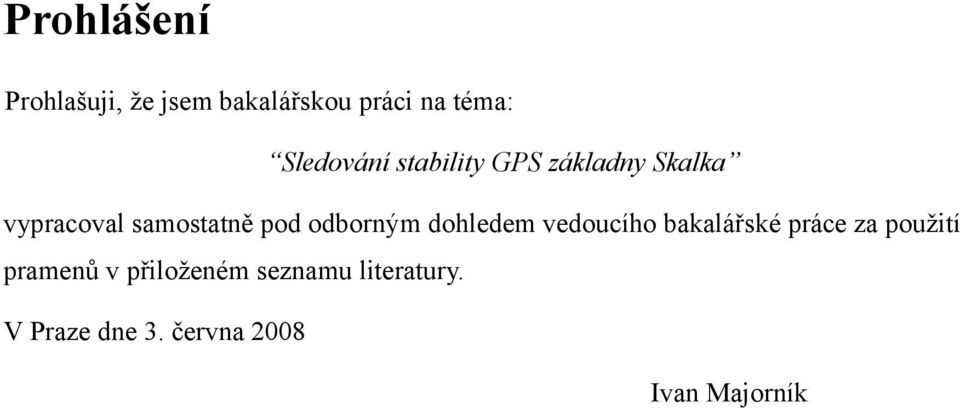

2 Prohlášení Prohlašuji, že jsem bakalářskou práci na téma Sledování stability GPS základny Skalka vypracoval samostatně pod odborným dohledem vedoucího bakalářské práce za použití pramenů v přiloženém seznamu literatury. V Praze dne 3. června 2008 Ivan Majorník

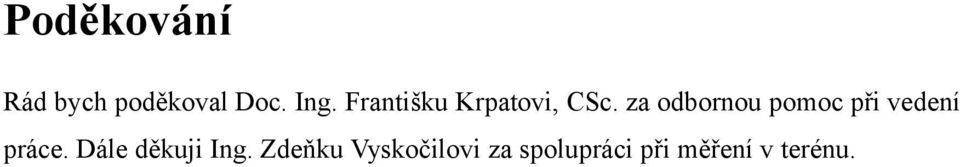

3 Poděkování Rád bych poděkoval Doc. Ing. Františku Krpatovi, CSc. za odbornou pomoc při vedení práce. Dále děkuji Ing. Zdeňku Vyskočilovi za spolupráci při měření v terénu.

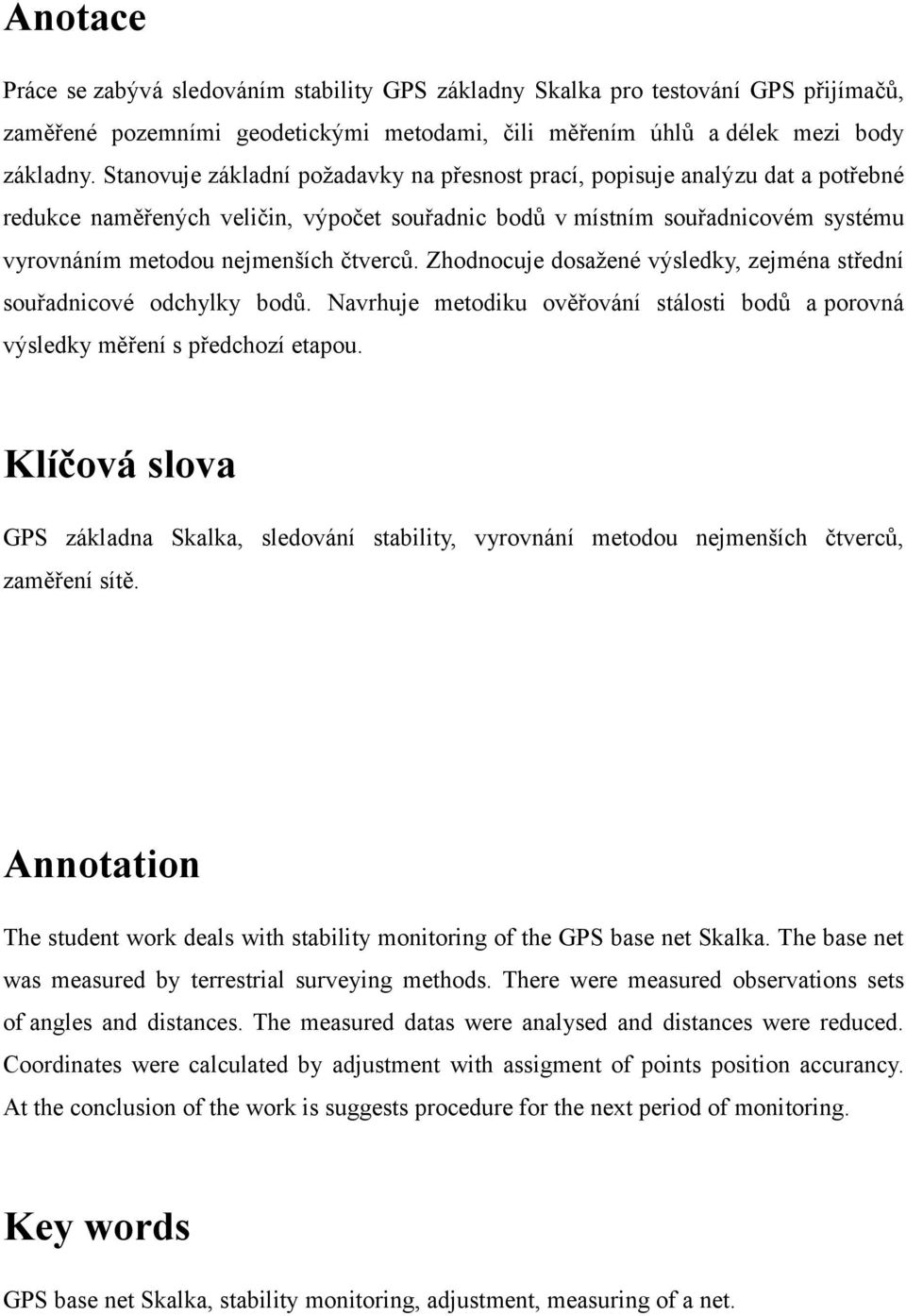

4 Anotace Práce se zabývá sledováním stability GPS základny Skalka pro testování GPS přijímačů, zaměřené pozemními geodetickými metodami, čili měřením úhlů a délek mezi body základny. Stvuje základní požadavky na přesnost prací, popisuje analýzu dat a potřebné redukce naměřených veličin, výpočet souřadnic bodů v místním souřadnicovém systému vyrovnáním metodou nejmenších čtverců. Zhodnocuje dosažené výsledky, zejména střední souřadnicové odchylky bodů. Navrhuje metodiku ověřování stálosti bodů a porovná výsledky měření s předchozí etapou. Klíčová slova GPS základna Skalka, sledování stability, vyrovnání metodou nejmenších čtverců, zaměření sítě. Annotation The student work deals with stability monitoring of the GPS base net Skalka. The base net was measured by terrestrial surveying methods. There were measured observations sets of angles and distances. The measured datas were analysed and distances were reduced. Coordinates were calculated by adjustment with assigment of points position accurancy. At the conclusion of the work is suggests procedure for the next period of monitoring. Key words GPS base net Skalka, stability monitoring, adjustment, measuring of a net.

5 1 Obsah ÚVOD TESTOVACÍ ZÁKLADNA SKALKA Vnitřní (přesná) základna Vnější základna PRINCIP SLEDOVÁNÍ STABILITY MĚŘICKÉ PRÁCE Přístrojové vybavení UET Leica TCA Odrazné hrly Rozbor přesnosti před měřením Podmínky při měření Vlastní měření ÚPRAVA A ANALÝZA MĚŘENÝCH DAT Vodorovné směry Zenitové úhly Délky VÝPOČET SOUŘADNIC Program Groma Použité funkce Volba místního souřadnicového systému Výpočet přibližných souřadnic Vyrovnání souřadnic Matematický model vyrovnání Výpočet vyrovnání Výsledky a dosažená přesnost POROVNÁNÍ S PŘEDCHOZÍ ETAPOU Test hypotézy naměřené polohové změny NÁVRH POSTUPU SLEDOVÁNÍ V DALŠÍCH ETAPÁCH ZÁVĚR...28 Seznam použité literatury...29 Seznam tabulek...31 Seznam obrázků...32 Seznam příloh...33

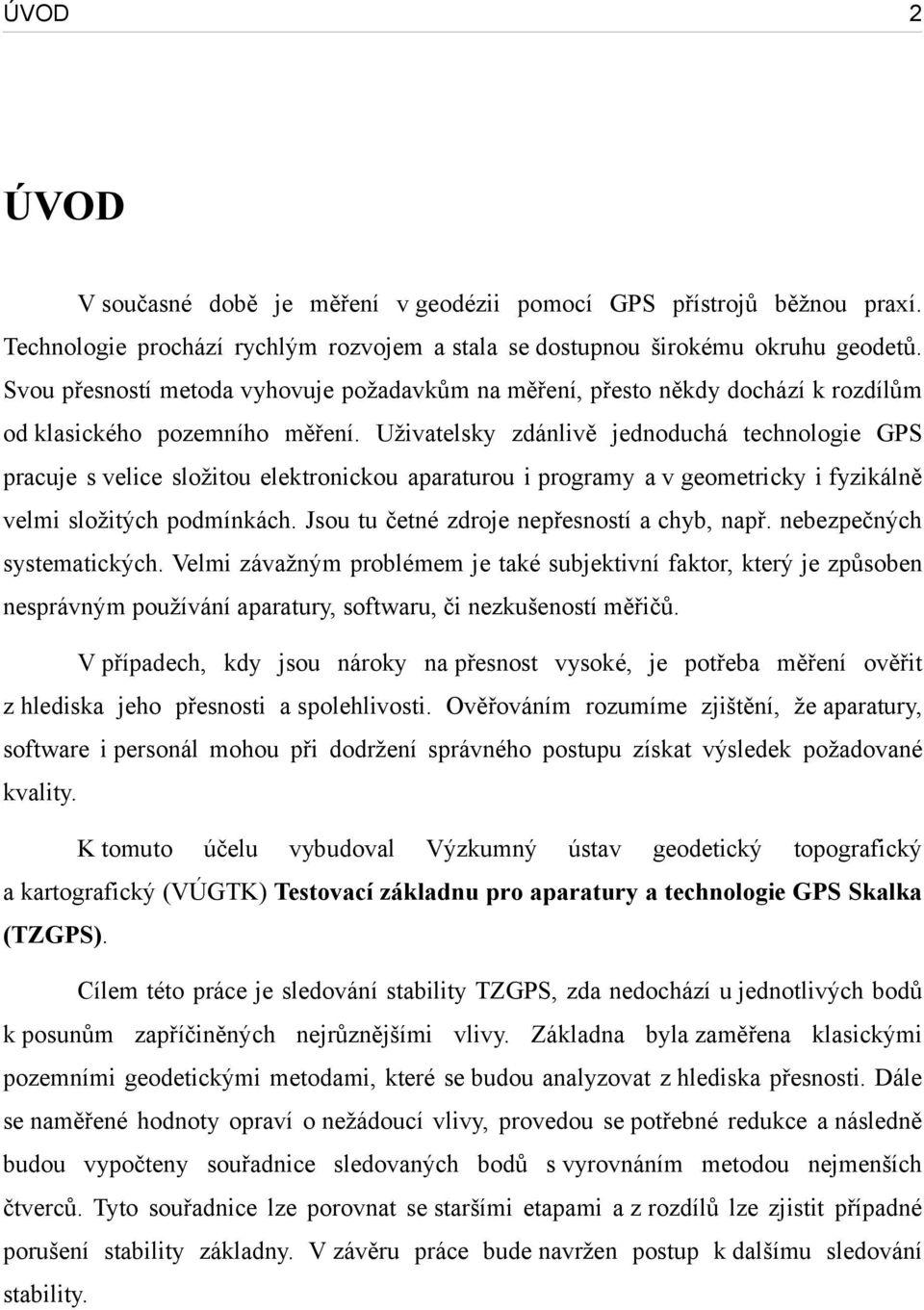

6 ÚVOD 2 ÚVOD V současné době je měření v geodézii pomocí GPS přístrojů běžnou praxí. Technologie prochází rychlým rozvojem a stala se dostupnou širokému okruhu geodetů. Svou přesností metoda vyhovuje požadavkům na měření, přesto někdy dochází k rozdílům od klasického pozemního měření. Uživatelsky zdánlivě jednoduchá technologie GPS pracuje s velice složitou elektronickou aparaturou i programy a v geometricky i fyzikálně velmi složitých podmínkách. Jsou tu četné zdroje nepřesností a chyb, např. nebezpečných systematických. Velmi závažným problémem je také subjektivní faktor, který je způsoben nesprávným používání aparatury, softwaru, či nezkušeností měřičů. V případech, kdy jsou nároky na přesnost vysoké, je potřeba měření ověřit z hlediska jeho přesnosti a spolehlivosti. Ověřováním rozumíme zjištění, že aparatury, software i personál mohou při dodržení správného postupu získat výsledek požadované kvality. K tomuto účelu vybudoval Výzkumný ústav geodetický topografický a kartografický (VÚGTK) Testovací základnu pro aparatury a technologie GPS Skalka (TZGPS). Cílem této práce je sledování stability TZGPS, zda nedochází u jednotlivých bodů k posunům zapříčiněných nejrůznějšími vlivy. Základna byla zaměřena klasickými pozemními geodetickými metodami, které se budou analyzovat z hlediska přesnosti. Dále se naměřené hodnoty opraví o nežádoucí vlivy, provedou se potřebné redukce a následně budou vypočteny souřadnice sledovaných bodů s vyrovnáním metodou nejmenších čtverců. Tyto souřadnice lze porovnat se staršími etapami a z rozdílů lze zjistit případné porušení stability základny. V závěru práce bude navržen postup k dalšímu sledování stability.

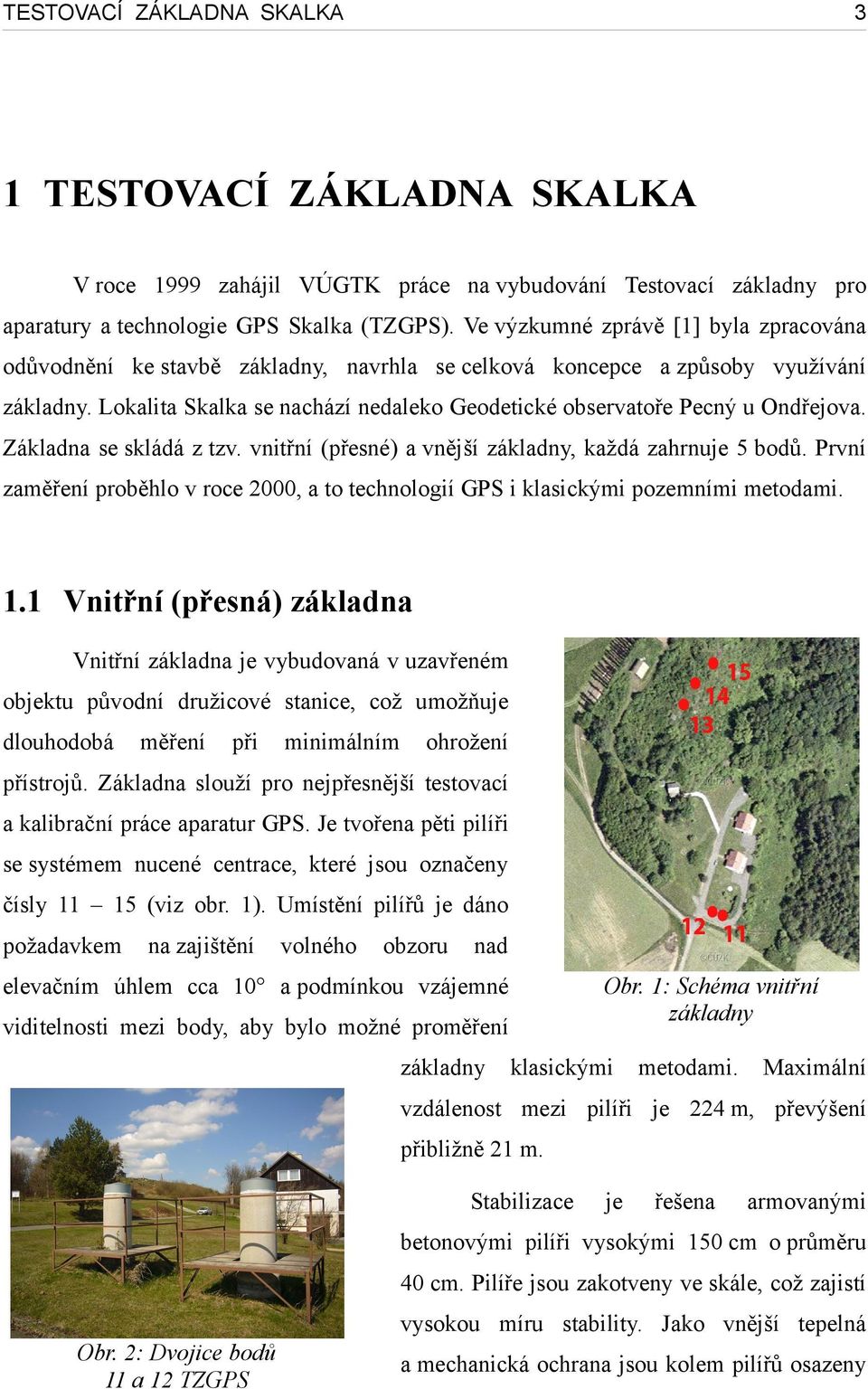

7 TESTOVACÍ ZÁKLADNA SKALKA 3 1 TESTOVACÍ ZÁKLADNA SKALKA V roce 1999 zahájil VÚGTK práce na vybudování Testovací základny pro aparatury a technologie GPS Skalka (TZGPS). Ve výzkumné zprávě [1] byla zpracována odůvodnění ke stavbě základny, navrhla se celková koncepce a způsoby využívání základny. Lokalita Skalka se nachází nedaleko Geodetické observatoře Pecný u Ondřejova. Základna se skládá z tzv. vnitřní (přesné) a vnější základny, každá zahrnuje 5 bodů. První zaměření proběhlo v roce 2000, a to technologií GPS i klasickými pozemními metodami. 1.1 Vnitřní (přesná) základna Vnitřní základna je vybudovaná v uzavřeném objektu původní družicové stanice, což umožňuje dlouhodobá měření při minimálním ohrožení přístrojů. Základna slouží pro nejpřesnější testovací a kalibrační práce aparatur GPS. Je tvořena pěti pilíři se systémem nucené centrace, které jsou označeny čísly (viz obr. 1). Umístění pilířů je dáno požadavkem na zajištění volného obzoru nad elevačním úhlem cca 10 a podmínkou vzájemné Obr. 1 Schéma vnitřní základny viditelnosti mezi body, aby bylo možné proměření základny klasickými metodami. Maximální vzdálenost mezi pilíři je 224 m, převýšení přibližně 21 m. Stabilizace je řešena armovanými betonovými pilíři vysokými 0 cm o průměru 40 cm. Pilíře jsou zakotveny ve skále, což zajistí vysokou míru stability. Jako vnější tepelná Obr. 2 Dvojice bodů a TZGPS a mechanická ochrana jsou kolem pilířů osazeny

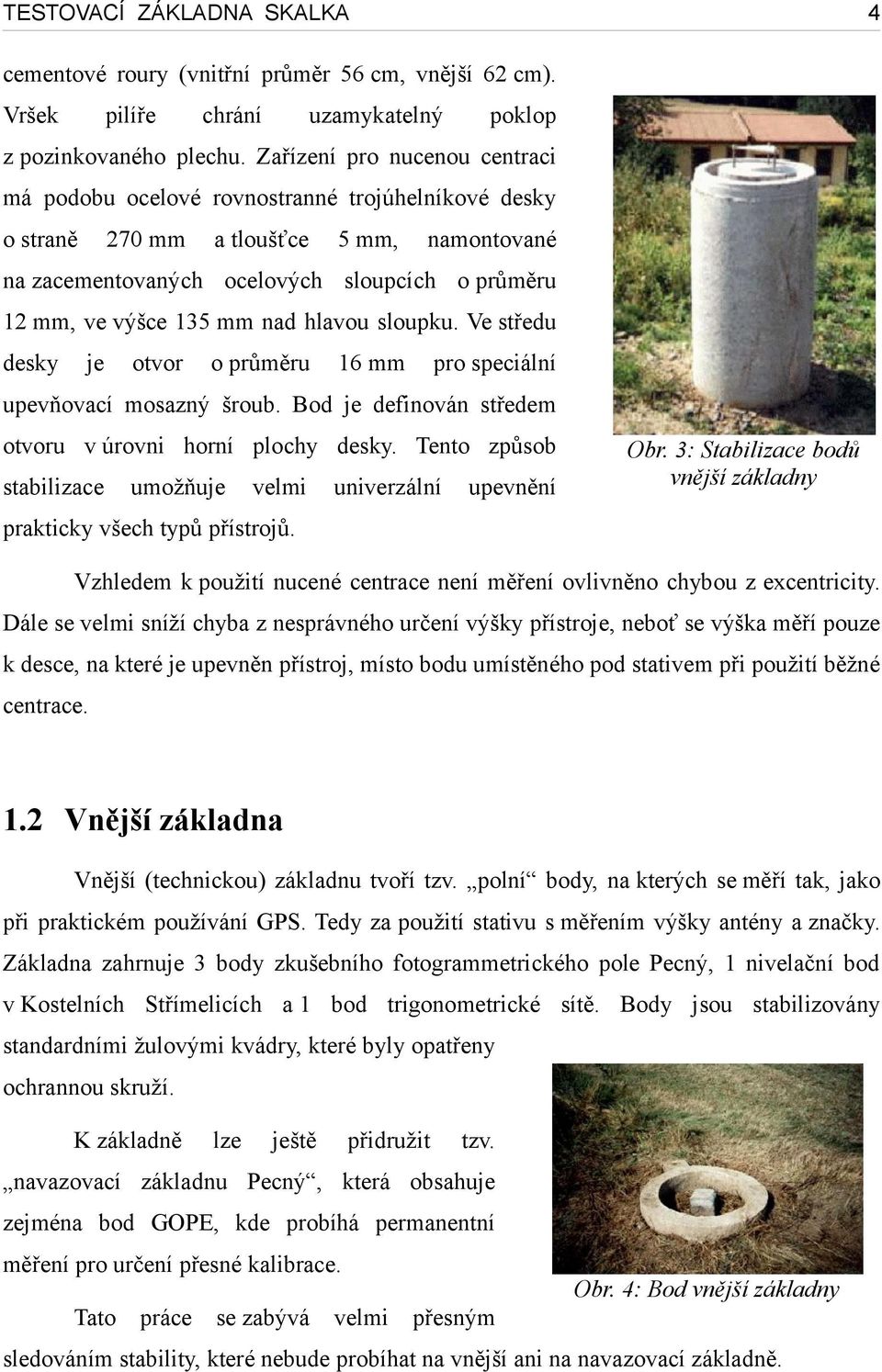

8 TESTOVACÍ ZÁKLADNA SKALKA 4 cementové roury (vnitřní průměr 56 cm, vnější 62 cm). Vršek pilíře chrání uzamykatelný poklop z pozinkovaného plechu. Zařízení pro nucenou centraci má podobu ocelové rovnostranné trojúhelníkové desky o straně 270 mm a tloušťce 5 mm, namontované na zacementovaných ocelových sloupcích o průměru mm, ve výšce 5 mm nad hlavou sloupku. Ve středu desky je otvor o průměru 16 mm pro speciální upevňovací mosazný šroub. Bod je definován středem otvoru v úrovni horní plochy desky. Tento způsob stabilizace umožňuje velmi univerzální upevnění Obr. 3 Stabilizace bodů vnější základny prakticky všech typů přístrojů. Vzhledem k použití nucené centrace není měření ovlivněno chybou z excentricity. Dále se velmi sníží chyba z nesprávného určení výšky přístroje, neboť se výška měří pouze k desce, na které je upevněn přístroj, místo bodu umístěného pod stativem při použití běžné centrace. 1.2 Vnější základna Vnější (technickou) základnu tvoří tzv. polní body, na kterých se měří tak, jako při praktickém používání GPS. Tedy za použití stativu s měřením výšky antény a značky. Základna zahrnuje 3 body zkušebního fotogrammetrického pole Pecný, 1 nivelační bod v Kostelních Střímelicích a 1 bod trigonometrické sítě. Body jsou stabilizovány standardními žulovými kvádry, které byly opatřeny ochrannou skruží. K základně lze ještě přidružit tzv. navazovací základnu Pecný, která obsahuje zejména bod GOPE, kde probíhá permanentní měření pro určení přesné kalibrace. Tato práce se zabývá velmi Obr. 4 Bod vnější základny přesným sledováním stability, které nebude probíhat na vnější ani na navazovací základně.

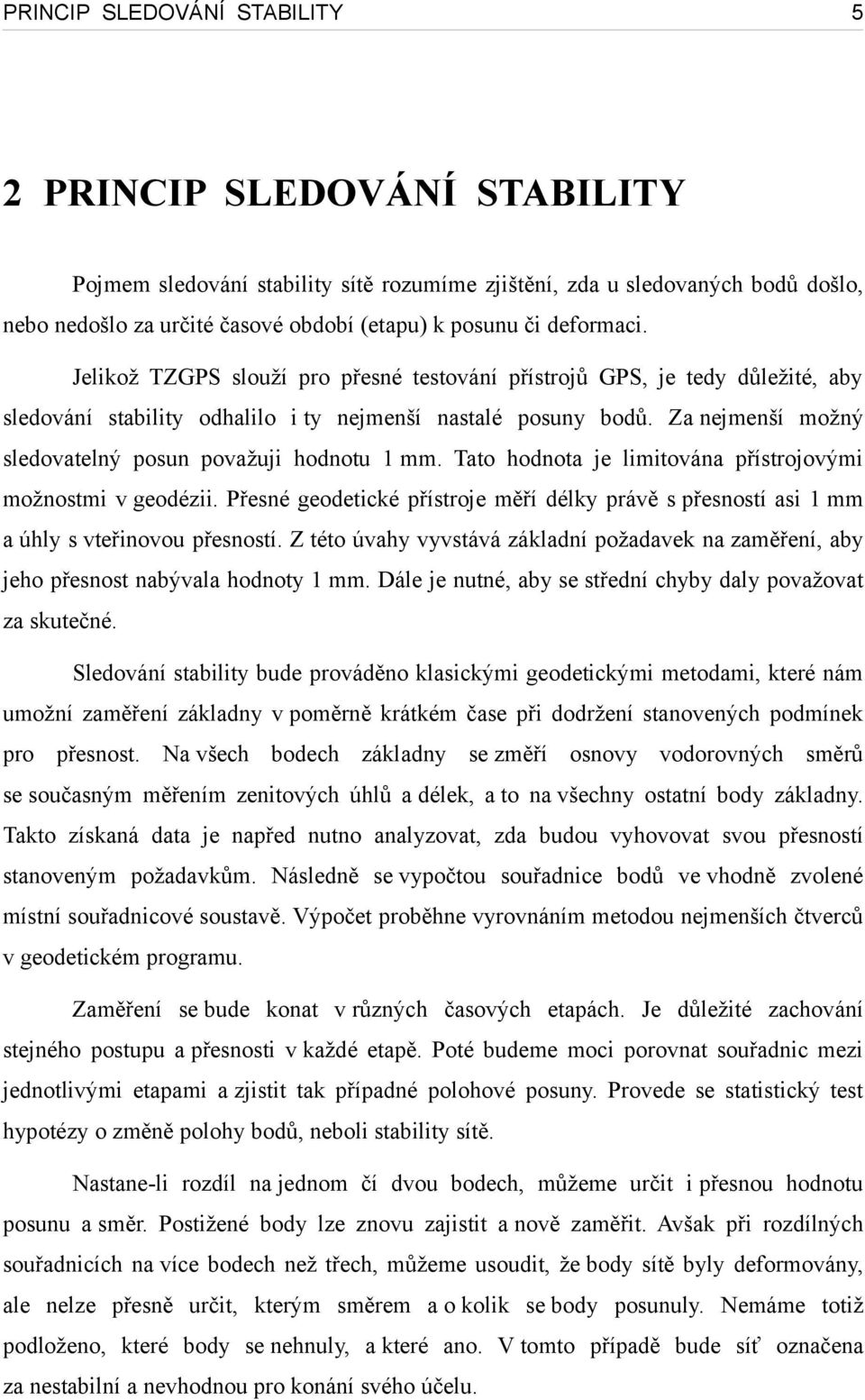

9 PRINCIP SLEDOVÁNÍ STABILITY 5 2 PRINCIP SLEDOVÁNÍ STABILITY Pojmem sledování stability sítě rozumíme zjištění, zda u sledovaných bodů došlo, nebo nedošlo za určité časové období (etapu) k posunu či deformaci. Jelikož TZGPS slouží pro přesné testování přístrojů GPS, je tedy důležité, aby sledování stability odhalilo i ty nejmenší nastalé posuny bodů. Za nejmenší možný sledovatelný posun považuji hodnotu 1 mm. Tato hodnota je limitována přístrojovými možnostmi v geodézii. Přesné geodetické přístroje měří délky právě s přesností asi 1 mm a úhly s vteřinovou přesností. Z této úvahy vyvstává základní požadavek na zaměření, aby jeho přesnost nabývala hodnoty 1 mm. Dále je nutné, aby se střední chyby daly považovat za skutečné. Sledování stability bude prováděno klasickými geodetickými metodami, které nám umožní zaměření základny v poměrně krátkém čase při dodržení stvených podmínek pro přesnost. Na všech bodech základny se změří osnovy vodorovných směrů se současným měřením zenitových úhlů a délek, a to na všechny ostatní body základny. Takto získaná data je napřed nutno analyzovat, zda budou vyhovovat svou přesností stveným požadavkům. Následně se vypočtou souřadnice bodů ve vhodně zvolené místní souřadnicové soustavě. Výpočet proběhne vyrovnáním metodou nejmenších čtverců v geodetickém programu. Zaměření se bude konat v různých časových etapách. Je důležité zachování stejného postupu a přesnosti v každé etapě. Poté budeme moci porovnat souřadnic mezi jednotlivými etapami a zjistit tak případné polohové posuny. Provede se statistický test hypotézy o změně polohy bodů, neboli stability sítě. Nastane-li rozdíl na jednom čí dvou bodech, můžeme určit i přesnou hodnotu posunu a směr. Postižené body lze znovu zajistit a nově zaměřit. Avšak při rozdílných souřadnicích na více bodech než třech, můžeme usoudit, že body sítě byly deformovány, ale nelze přesně určit, kterým směrem a o kolik se body posunuly. Nemáme totiž podloženo, které body se nehnuly, a které. V tomto případě bude síť označena za nestabilní a nevhodnou pro konání svého účelu.

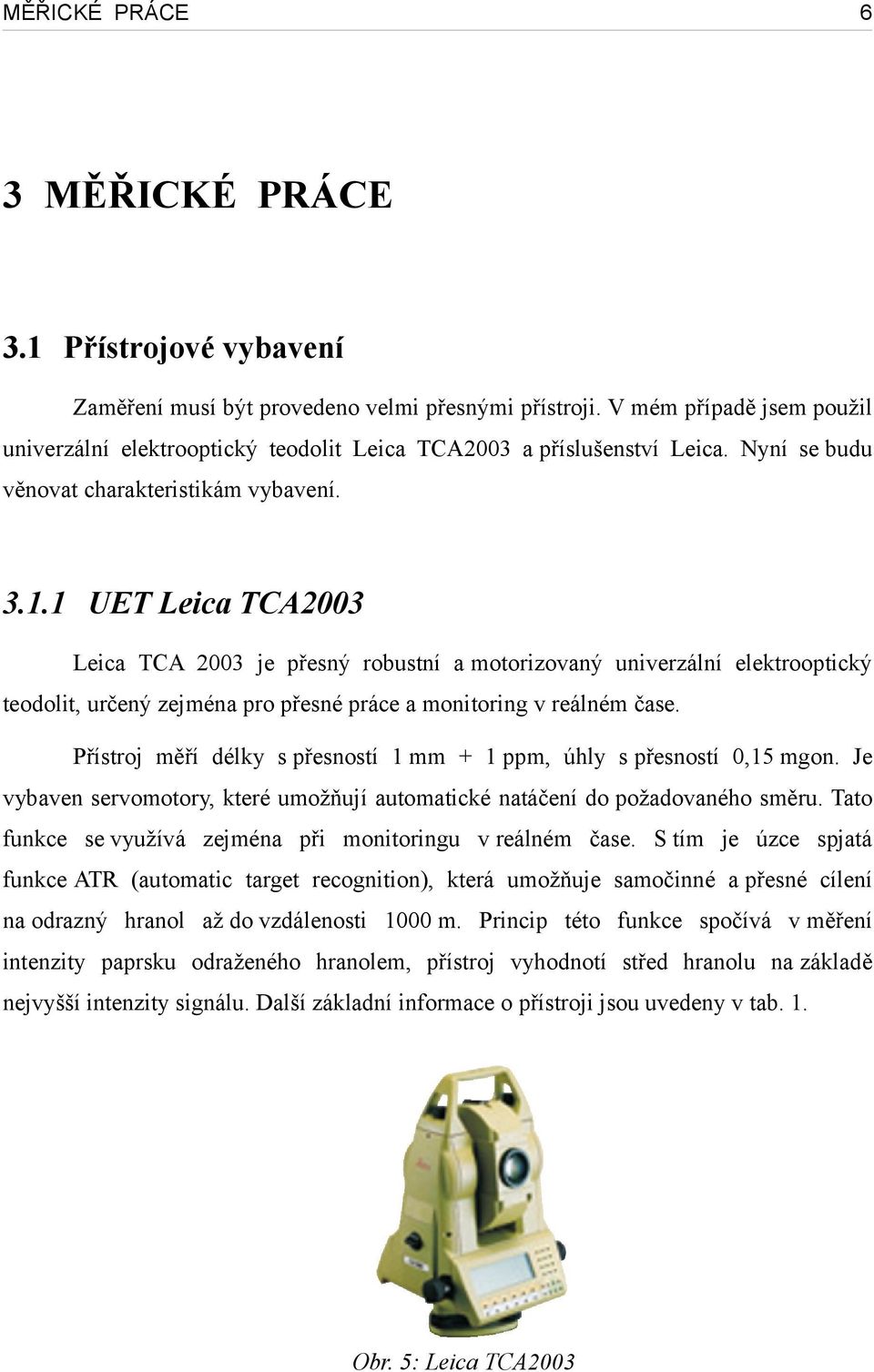

10 MĚŘICKÉ PRÁCE 6 3 MĚŘICKÉ PRÁCE 3.1 Přístrojové vybavení Zaměření musí být provedeno velmi přesnými přístroji. V mém případě jsem použil univerzální elektrooptický teodolit Leica TCA2003 a příslušenství Leica. Nyní se budu věnovat charakteristikám vybavení UET Leica TCA2003 Leica TCA 2003 je přesný robustní a motorizovaný univerzální elektrooptický teodolit, určený zejména pro přesné práce a monitoring v reálném čase. Přístroj měří délky s přesností 1 mm + 1 ppm, úhly s přesností 0, mgon. Je vybaven servomotory, které umožňují automatické natáčení do požadovaného směru. Tato funkce se využívá zejména při monitoringu v reálném čase. S tím je úzce spjatá funkce ATR (automatic target recognition), která umožňuje samočinné a přesné cílení na odrazný hrl až do vzdálenosti 1000 m. Princip této funkce spočívá v měření intenzity paprsku odraženého hrlem, přístroj vyhodnotí střed hrlu na základě nejvyšší intenzity signálu. Další základní informace o přístroji jsou uvedeny v tab. 1. Obr. 5 Leica TCA2003

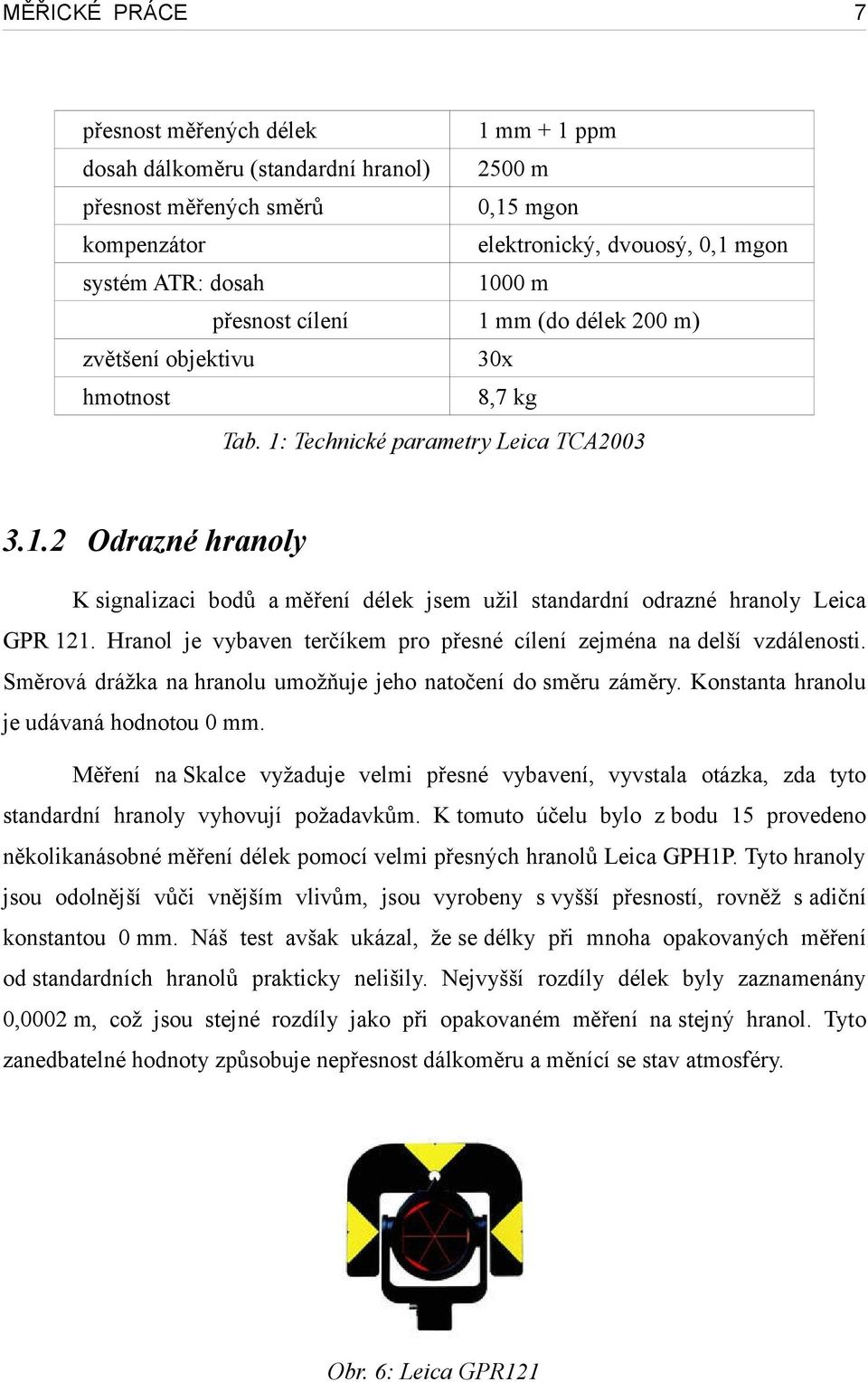

11 MĚŘICKÉ PRÁCE 7 přesnost měřených délek 1 mm + 1 ppm dosah dálkoměru (standardní hrl) 2500 m přesnost měřených směrů 0, mgon kompenzátor elektronický, dvouosý, 0,1 mgon systém ATR dosah 1000 m přesnost cílení 1 mm (do délek 200 m) zvětšení objektivu 30x hmotnost 8,7 kg Tab. 1 Technické parametry Leica TCA Odrazné hrly K signalizaci bodů a měření délek jsem užil standardní odrazné hrly Leica GPR 1. Hrl je vybaven terčíkem pro přesné cílení zejména na delší vzdálenosti. Směrová drážka na hrlu umožňuje jeho natočení do směru záměry. Konstanta hrlu je udávaná hodnotou 0 mm. Měření na Skalce vyžaduje velmi přesné vybavení, vyvstala otázka, zda tyto standardní hrly vyhovují požadavkům. K tomuto účelu bylo z bodu provedeno několikanásobné měření délek pomocí velmi přesných hrlů Leica GPH1P. Tyto hrly jsou odolnější vůči vnějším vlivům, jsou vyrobeny s vyšší přesností, rovněž s adiční konstantou 0 mm. Náš test avšak ukázal, že se délky při mnoha opakovaných měření od standardních hrlů prakticky nelišily. Nejvyšší rozdíly délek byly zaznamenány 0,0002 m, což jsou stejné rozdíly jako při opakovaném měření na stejný hrl. Tyto zanedbatelné hodnoty způsobuje nepřesnost dálkoměru a měnící se stav atmosféry. Obr. 6 Leica GPR1

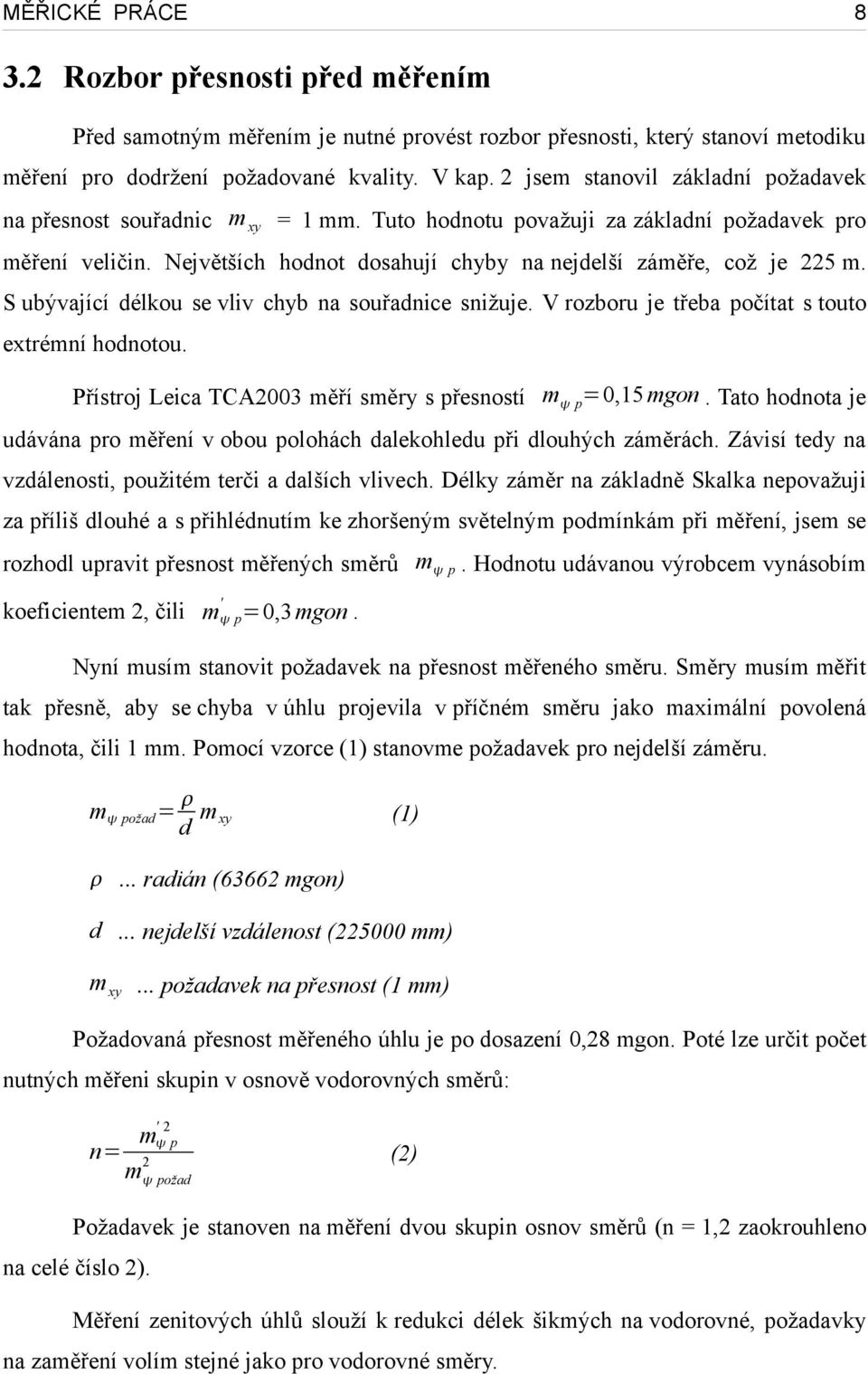

12 MĚŘICKÉ PRÁCE Rozbor přesnosti před měřením Před samotným měřením je nutné provést rozbor přesnosti, který ství metodiku měření pro dodržení požadované kvality. V kap. 2 jsem stvil základní požadavek na přesnost souřadnic m xy = 1 mm. Tuto hodnotu považuji za základní požadavek pro měření veličin. Největších hodnot dosahují chyby na nejdelší záměře, což je 225 m. S ubývající délkou se vliv chyb na souřadnice snižuje. V rozboru je třeba počítat s touto extrémní hodnotou. Přístroj Leica TCA2003 měří směry s přesností m p=0, mgon. Tato hodnota je udávána pro měření v obou polohách dalekohledu při dlouhých záměrách. Závisí tedy na vzdálenosti, použitém terči a dalších vlivech. Délky záměr na základně Skalka nepovažuji za příliš dlouhé a s přihlédnutím ke zhoršeným světelným podmínkám při měření, jsem se rozhodl upravit přesnost měřených směrů m p. Hodnotu udávu výrobcem vynásobím koeficientem 2, čili m' p=0,3 mgon. Nyní musím stvit požadavek na přesnost měřeného směru. Směry musím měřit tak přesně, aby se chyba v úhlu projevila v příčném směru jako maximální povolená hodnota, čili 1 mm. Pomocí vzorce (1) stvme požadavek pro nejdelší záměru. m požad = m d xy (1)... radián (63662 mgon) d... nejdelší vzdálenost ( mm) m xy... požadavek na přesnost (1 mm) Požadovaná přesnost měřeného úhlu je po dosazení 0,28 mgon. Poté lze určit počet nutných měřeni skupin v osnově vodorovných směrů m' 2p n= 2 m požad (2) Požadavek je stven na měření dvou skupin osnov směrů (n = 1,2 zaokrouhleno na celé číslo 2). Měření zenitových úhlů slouží k redukci délek šikmých na vodorovné, požadavky na zaměření volím stejné jako pro vodorovné směry.

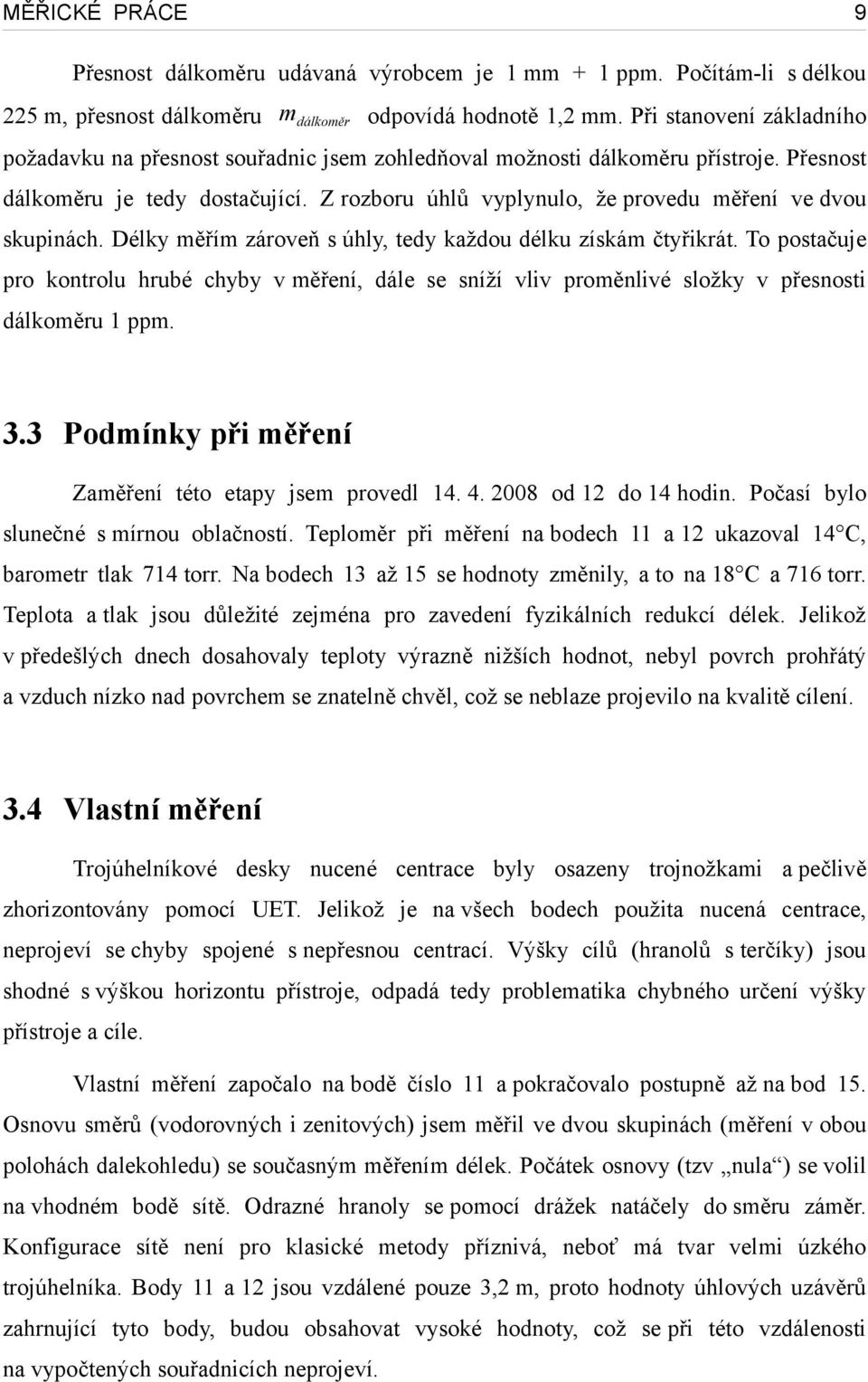

13 MĚŘICKÉ PRÁCE 9 Přesnost dálkoměru udávaná výrobcem je 1 mm + 1 ppm. Počítám-li s délkou 225 m, přesnost dálkoměru mdálkoměr odpovídá hodnotě 1,2 mm. Při stvení základního požadavku na přesnost souřadnic jsem zohledňoval možnosti dálkoměru přístroje. Přesnost dálkoměru je tedy dostačující. Z rozboru úhlů vyplynulo, že provedu měření ve dvou skupinách. Délky měřím zároveň s úhly, tedy každou délku získám čtyřikrát. To postačuje pro kontrolu hrubé chyby v měření, dále se sníží vliv proměnlivé složky v přesnosti dálkoměru 1 ppm. 3.3 Podmínky při měření Zaměření této etapy jsem provedl od do hodin. Počasí bylo slunečné s mírnou oblačností. Teploměr při měření na bodech a ukazoval C, barometr tlak 7 torr. Na bodech až se hodnoty změnily, a to na 18 C a 716 torr. Teplota a tlak jsou důležité zejména pro zavedení fyzikálních redukcí délek. Jelikož v předešlých dnech dosahovaly teploty výrazně nižších hodnot, nebyl povrch prohřátý a vzduch nízko nad povrchem se znatelně chvěl, což se neblaze projevilo na kvalitě cílení. 3.4 Vlastní měření Trojúhelníkové desky nucené centrace byly osazeny trojnožkami a pečlivě zhorizontovány pomocí UET. Jelikož je na všech bodech použita nucená centrace, neprojeví se chyby spojené s nepřesnou centrací. Výšky cílů (hrlů s terčíky) jsou shodné s výškou horizontu přístroje, odpadá tedy problematika chybného určení výšky přístroje a cíle. Vlastní měření započalo na bodě číslo a pokračovalo postupně až na bod. Osnovu směrů (vodorovných i zenitových) jsem měřil ve dvou skupinách (měření v obou polohách dalekohledu) se současným měřením délek. Počátek osnovy (tzv nula ) se volil na vhodném bodě sítě. Odrazné hrly se pomocí drážek natáčely do směru záměr. Konfigurace sítě není pro klasické metody příznivá, neboť má tvar velmi úzkého trojúhelníka. Body a jsou vzdálené pouze 3,2 m, proto hodnoty úhlových uzávěrů zahrnující tyto body, budou obsahovat vysoké hodnoty, což se při této vzdálenosti na vypočtených souřadnicích neprojeví.

14 MĚŘICKÉ PRÁCE 10 Ostré jarní světlo, chvění vzduchu a záměry nízko nad povrchem způsobily, že se cíle chvěly. Při cílení jsem používal systém automatického cílení ATR, který na nejdelších záměrách často nefungoval. Způsobilo to již zmíněné vysoké chvění, proto jsem cílení prováděl manuálně (zejména se jednalo o záměry z bodu a na bod ). Měřené hodnoty se registrovaly do paměti přístroje v textovém formátu Leica GSI. Tento formát zapisuje data v následujícím tvaru. První číslice udává číslo řádku v zápisu, za plus se píše číslo bodu (měřeného nebo stviska). Za kód se zapíše horizontální úhel, následuje kód a zenitový úhel a řádek uzavírá kód s šikmou délkou po fyzikální redukci. Úhly se registrovaly s přesností 0,0001 gon a délky 0,0001 m. Dále jsem si vedl na zvláštním papíře poznámky z měření, které mi usnadnily orientaci v datech GSI. Ukázka dat ve formátu GSI

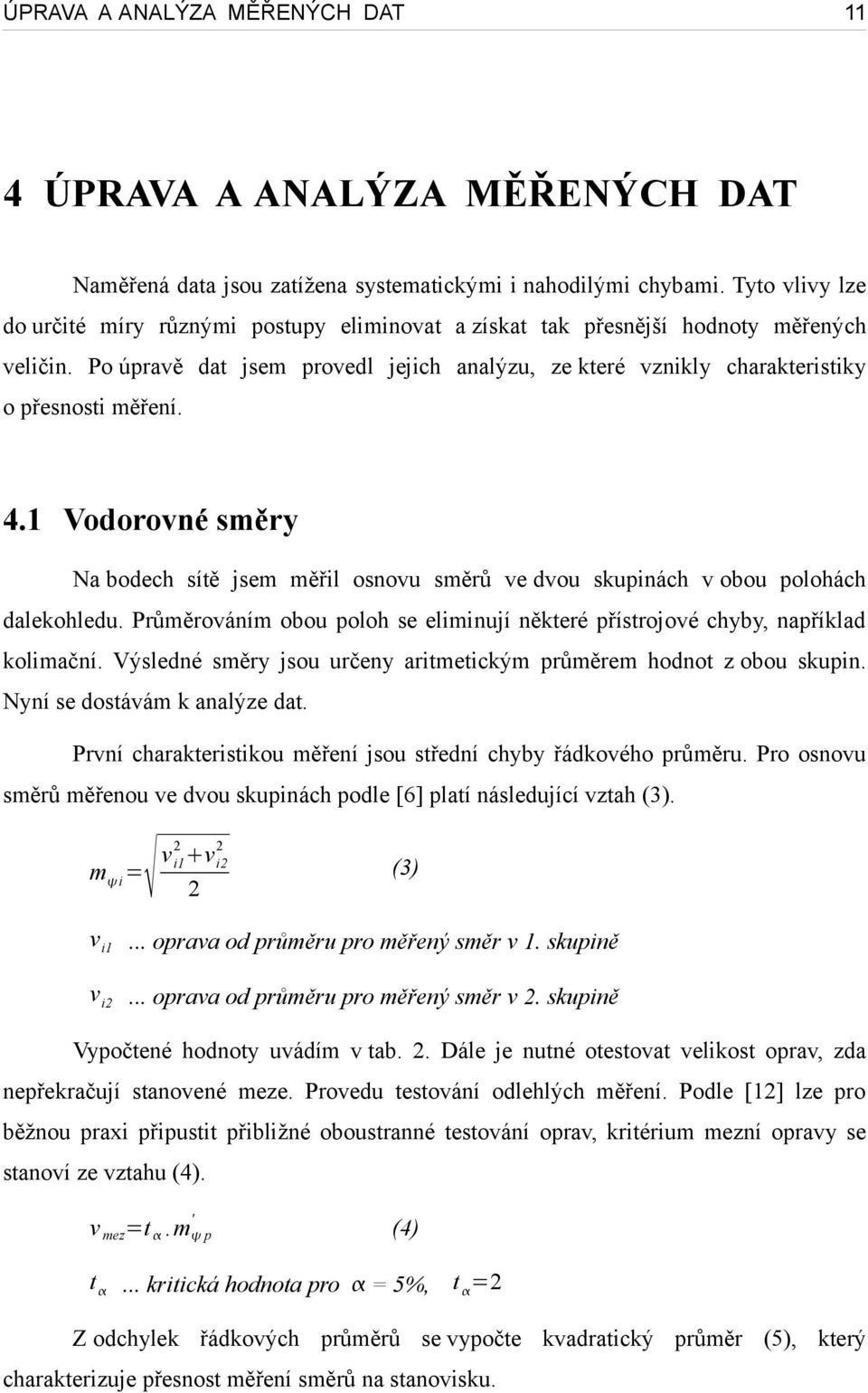

15 ÚPRAVA A ANALÝZA MĚŘENÝCH DAT 4 ÚPRAVA A ANALÝZA MĚŘENÝCH DAT Naměřená data jsou zatížena systematickými i nahodilými chybami. Tyto vlivy lze do určité míry různými postupy eliminovat a získat tak přesnější hodnoty měřených veličin. Po úpravě dat jsem provedl jejich analýzu, ze které vznikly charakteristiky o přesnosti měření. 4.1 Vodorovné směry Na bodech sítě jsem měřil osnovu směrů ve dvou skupinách v obou polohách dalekohledu. Průměrováním obou poloh se eliminují některé přístrojové chyby, například kolimační. Výsledné směry jsou určeny aritmetickým průměrem hodnot z obou skupin. Nyní se dostávám k analýze dat. První charakteristikou měření jsou střední chyby řádkového průměru. Pro osnovu směrů měřenou ve dvou skupinách podle [6] platí následující vztah (3). v 2i1 v 2i2 m i = 2 (3) v i1... oprava od průměru pro měřený směr v 1. skupině v i2... oprava od průměru pro měřený směr v 2. skupině Vypočtené hodnoty uvádím v tab. 2. Dále je nutné otestovat velikost oprav, zda nepřekračují stvené meze. Provedu testování odlehlých měření. Podle [] lze pro běžnou praxi připustit přibližné oboustranné testování oprav, kritérium mezní opravy se ství ze vztahu (4). v mez=t. m' p (4) t... kritická hodnota pro = 5%, t =2 Z odchylek řádkových průměrů se vypočte kvadratický průměr (5), který charakterizuje přesnost měření směrů na stvisku.

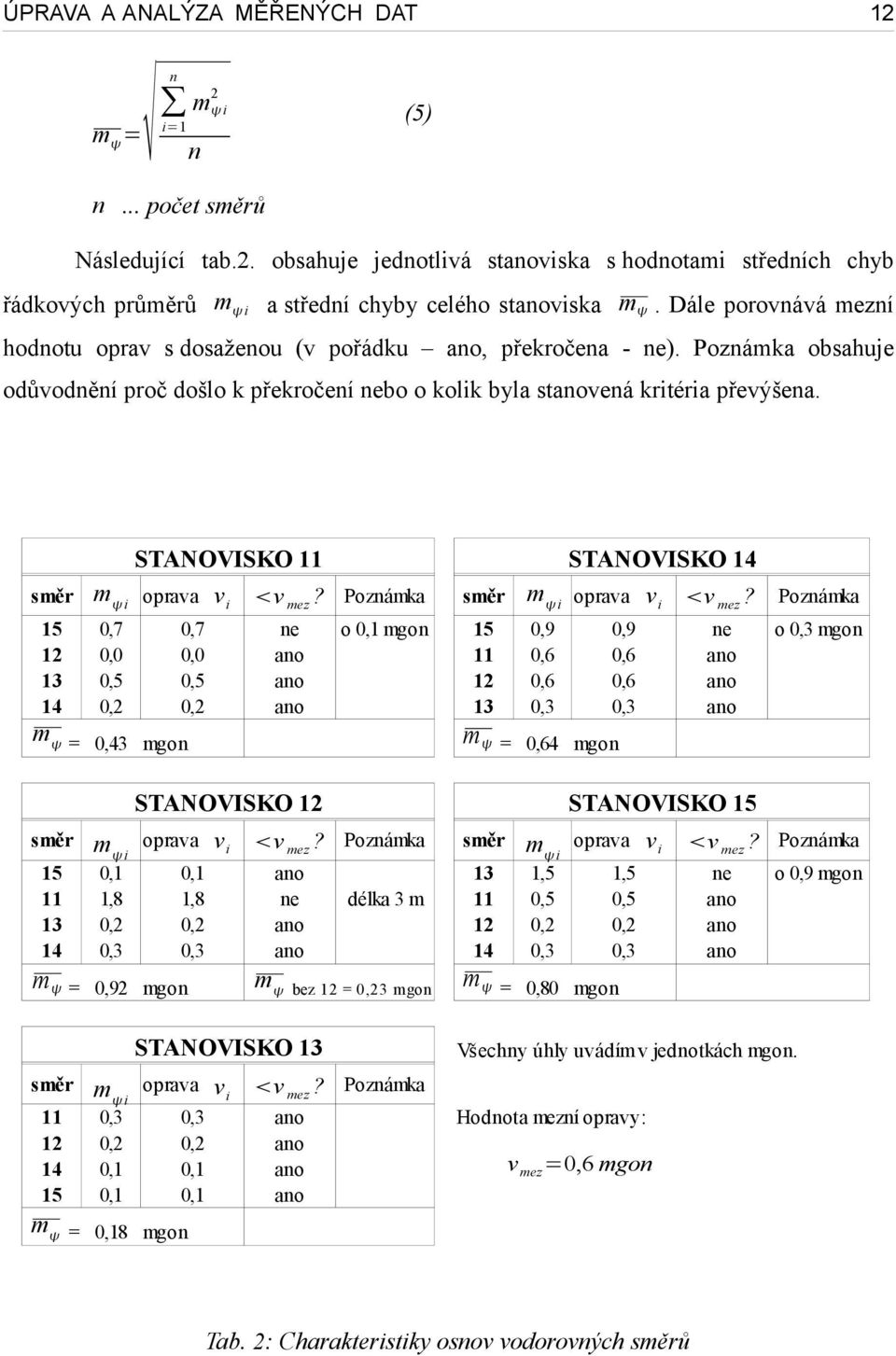

16 ÚPRAVA A ANALÝZA MĚŘENÝCH DAT m = n m2 i (5) i=1 n n... počet směrů Následující tab.2. obsahuje jednotlivá stviska s hodnotami středních chyb řádkových průměrů m i a střední chyby celého stviska m. Dále porovnává mezní hodnotu oprav s dosaženou (v pořádku, překročena - ne). Poznámka obsahuje odůvodnění proč došlo k překročení nebo o kolik byla stvená kritéria převýšena. STANOVISKO směr m i oprava v i v mez? Poznámka 0,7 0,0 0,5 0,2 0,7 0,0 0,5 0,2 ne o 0,1 mgon m = 0,43 mgon STANOVISKO směr m i oprava v i v mez? Poznámka 0,9 0,6 0,6 0,3 m = m = 0,1 1,8 0,2 0,3 0,92 mgon ne m délka 3 m bez = 0,23 mgon STANOVISKO směr m i oprava v i v mez? Poznámka 0,3 0,2 0,1 0,1 0,3 0,2 0,1 0,1 o 0,3 mgon STANOVISKO m i oprava v i v mez? Poznámka 0,1 1,8 0,2 0,3 ne 0,64 mgon STANOVISKO směr 0,9 0,6 0,6 0,3 m i oprava v i směr 1,5 0,5 0,2 0,3 m = v mez? Poznámka 1,5 0,5 0,2 0,3 ne o 0,9 mgon 0,80 mgon Všechny úhly uvádím v jednotkách mgon. Hodnota mezní opravy v mez =0,6 mgon m = 0,18 mgon Tab. 2 Charakteristiky osnov vodorovných směrů

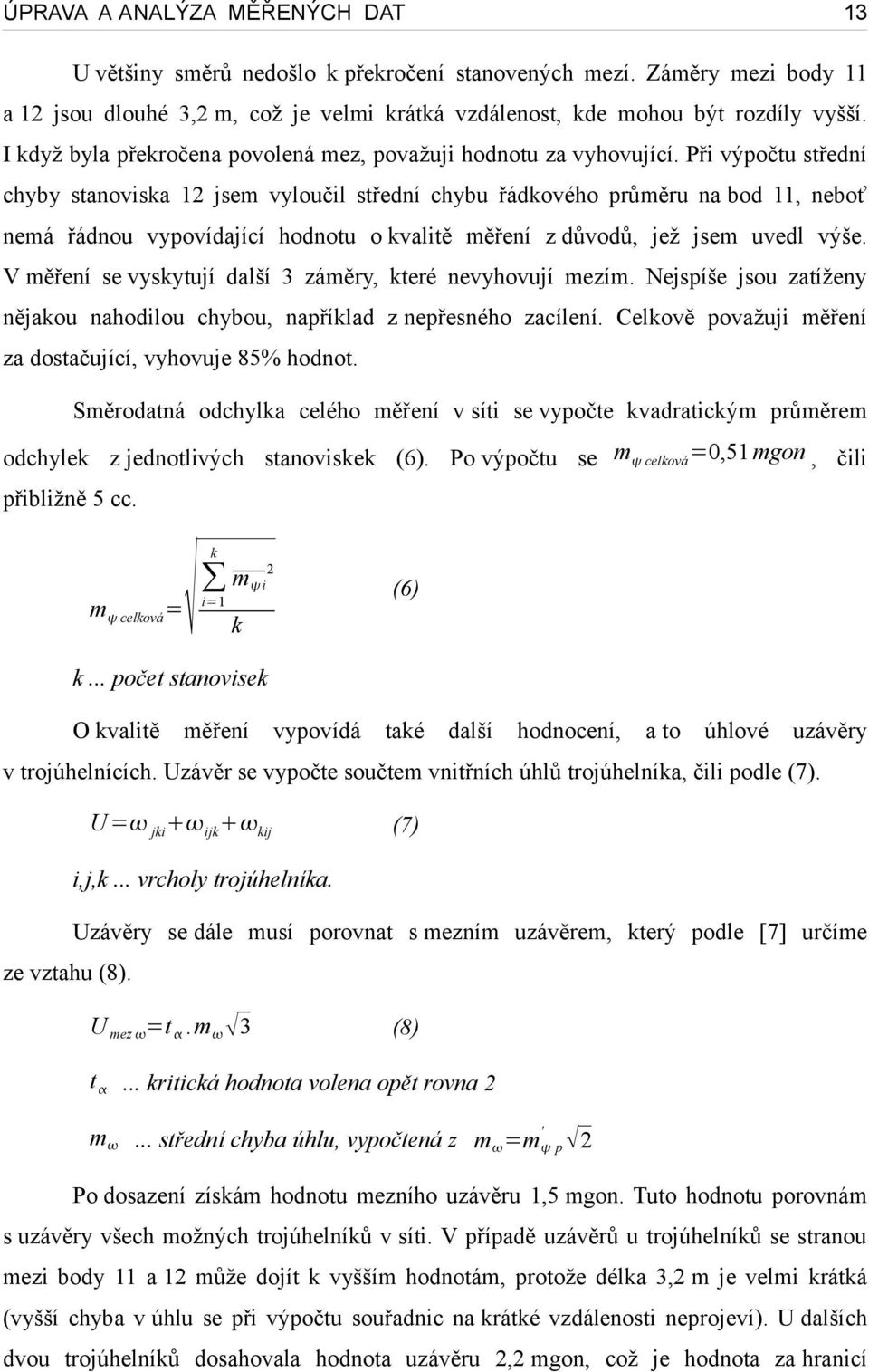

17 ÚPRAVA A ANALÝZA MĚŘENÝCH DAT U většiny směrů nedošlo k překročení stvených mezí. Záměry mezi body a jsou dlouhé 3,2 m, což je velmi krátká vzdálenost, kde mohou být rozdíly vyšší. I když byla překročena povolená mez, považuji hodnotu za vyhovující. Při výpočtu střední chyby stviska jsem vyloučil střední chybu řádkového průměru na bod, neboť nemá řádnou vypovídající hodnotu o kvalitě měření z důvodů, jež jsem uvedl výše. V měření se vyskytují další 3 záměry, které nevyhovují mezím. Nejspíše jsou zatíženy nějakou nahodilou chybou, například z nepřesného zacílení. Celkově považuji měření za dostačující, vyhovuje 85% hodnot. Směrodatná odchylka celého měření v síti se vypočte kvadratickým průměrem odchylek z jednotlivých stviskek (6). Po výpočtu se m celková =0,51 mgon, čili přibližně 5 cc. m celková = k m i2 i=1 (6) k k... počet stvisek O kvalitě měření vypovídá také další hodnocení, a to úhlové uzávěry v trojúhelnících. Uzávěr se vypočte součtem vnitřních úhlů trojúhelníka, čili podle (7). U = jki ijk kij (7) i,j,k... vrcholy trojúhelníka. Uzávěry se dále musí porovnat s mezním uzávěrem, který podle [7] určíme ze vztahu (8). U mez =t. m 3 (8) t... kritická hodnota volena opět rovna 2 m... střední chyba úhlu, vypočtená z m =m' p 2 Po dosazení získám hodnotu mezního uzávěru 1,5 mgon. Tuto hodnotu porovnám s uzávěry všech možných trojúhelníků v síti. V případě uzávěrů u trojúhelníků se stru mezi body a může dojít k vyšším hodnotám, protože délka 3,2 m je velmi krátká (vyšší chyba v úhlu se při výpočtu souřadnic na krátké vzdálenosti neprojeví). U dalších dvou trojúhelníků dosahovala hodnota uzávěru 2,2 mgon, což je hodnota za hranicí

18 ÚPRAVA A ANALÝZA MĚŘENÝCH DAT mezního uzávěru. Proč k tomu došlo, je obtížné odhadnout. Oba trojúhelníky obsahují body a, na některém z nich patrně vznikla nějaká náhodná chyba. Nejoptimálnější (nejširší) trojúhelník dosáhl uzávěru pouze 1 cc. Vzhledem k jinak příznivým výsledkům jsem se rozhodl překročení mezí tolerovat a měření považovat za vyhovující. Veškeré uzávěry uvádím v tab. 3., která dále obsahuje nástin konfigurace trojúhelníků a testování dosaženého mezního uzávěru. Trojúhelník U [mgon] 6,1 4,4 4,0 0,6 0,1 0,9 2,2 2,2 1,4 1,4 Konfigurace U<U délka strany 3,2 m délka strany 3,2 m délka strany 3,2 m optimální užší užší mez? Poznámka ne ne ne ne ne v pořádku v pořádku v pořádku o 0,7 mgon o 0,7 mgon Tab. 3 Uzávěry úhlů trojúhelníků Na závěr testování ještě vypočtu výběrovou směrodatnou odchylku uzávěrů trojúhelníků, hodnotící rovněž odchylku orientovaných směrů. Dle [5] se vypočte pomocí Ferrova vzorce (9). m U = p U i2 i=1 (9) 6p p... počet trojúhelníků Z tohoto výpočtu jsem vyloučil trojúhelníky se stru - vzhledem ke krátké délce, čili vzorec byl počítán pro 7 trojúhelníků. m U =0,59 mgon, což je hodnota, která odpovídá m celková, počítané z kvadratických odchylek řádkových průměrů. Směrodatná odchylka m celková charakterizuje vnitřní přesnost měření vodorovných úhlů mezi počátkem a bodem sítě. Kdežto směrodatná odchylka orientovaných směrů m U (počítaná z úhlových uzávěrů) charakterizuje vnější přesnost měření. Zahrnuje tedy další vnější vlivy, například boční refrakci. Při porovnání

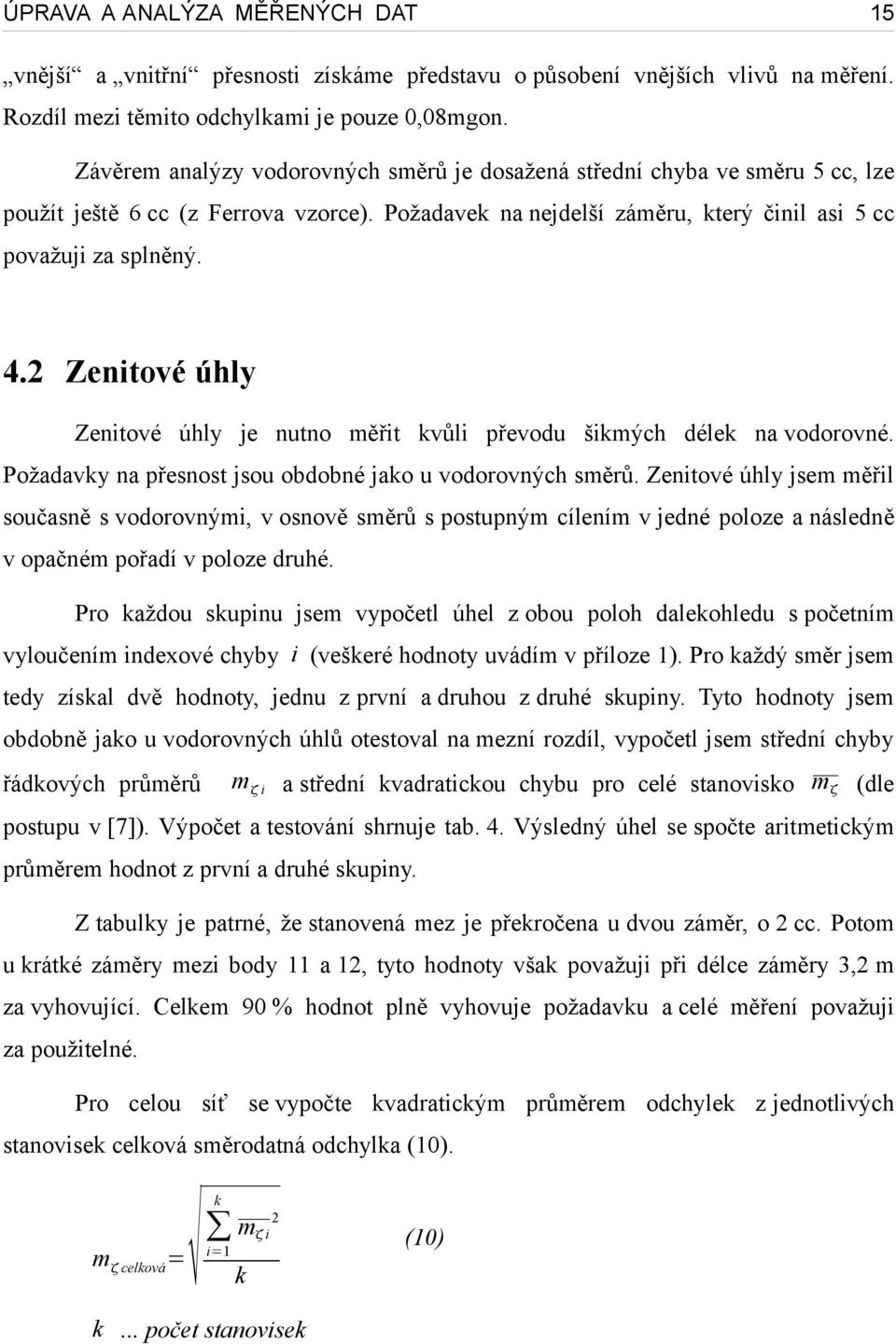

19 ÚPRAVA A ANALÝZA MĚŘENÝCH DAT vnější a vnitřní přesnosti získáme představu o působení vnějších vlivů na měření. Rozdíl mezi těmito odchylkami je pouze 0,08mgon. Závěrem analýzy vodorovných směrů je dosažená střední chyba ve směru 5 cc, lze použít ještě 6 cc (z Ferrova vzorce). Požadavek na nejdelší záměru, který činil asi 5 cc považuji za splněný. 4.2 Zenitové úhly Zenitové úhly je nutno měřit kvůli převodu šikmých délek na vodorovné. Požadavky na přesnost jsou obdobné jako u vodorovných směrů. Zenitové úhly jsem měřil současně s vodorovnými, v osnově směrů s postupným cílením v jedné poloze a následně v opačném pořadí v poloze druhé. Pro každou skupinu jsem vypočetl úhel z obou poloh dalekohledu s početním vyloučením indexové chyby i (veškeré hodnoty uvádím v příloze 1). Pro každý směr jsem tedy získal dvě hodnoty, jednu z první a druhou z druhé skupiny. Tyto hodnoty jsem obdobně jako u vodorovných úhlů otestoval na mezní rozdíl, vypočetl jsem střední chyby m i a střední kvadratickou chybu pro celé stvisko m (dle řádkových průměrů postupu v [7]). Výpočet a testování shrnuje tab. 4. Výsledný úhel se spočte aritmetickým průměrem hodnot z první a druhé skupiny. Z tabulky je patrné, že stvená mez je překročena u dvou záměr, o 2 cc. Potom u krátké záměry mezi body a, tyto hodnoty však považuji při délce záměry 3,2 m za vyhovující. Celkem 90 % hodnot plně vyhovuje požadavku a celé měření považuji za použitelné. Pro celou síť se vypočte kvadratickým průměrem odchylek z jednotlivých stvisek celková směrodatná odchylka (10). m celková = k m i 2 i=1 k k... počet stvisek (10)

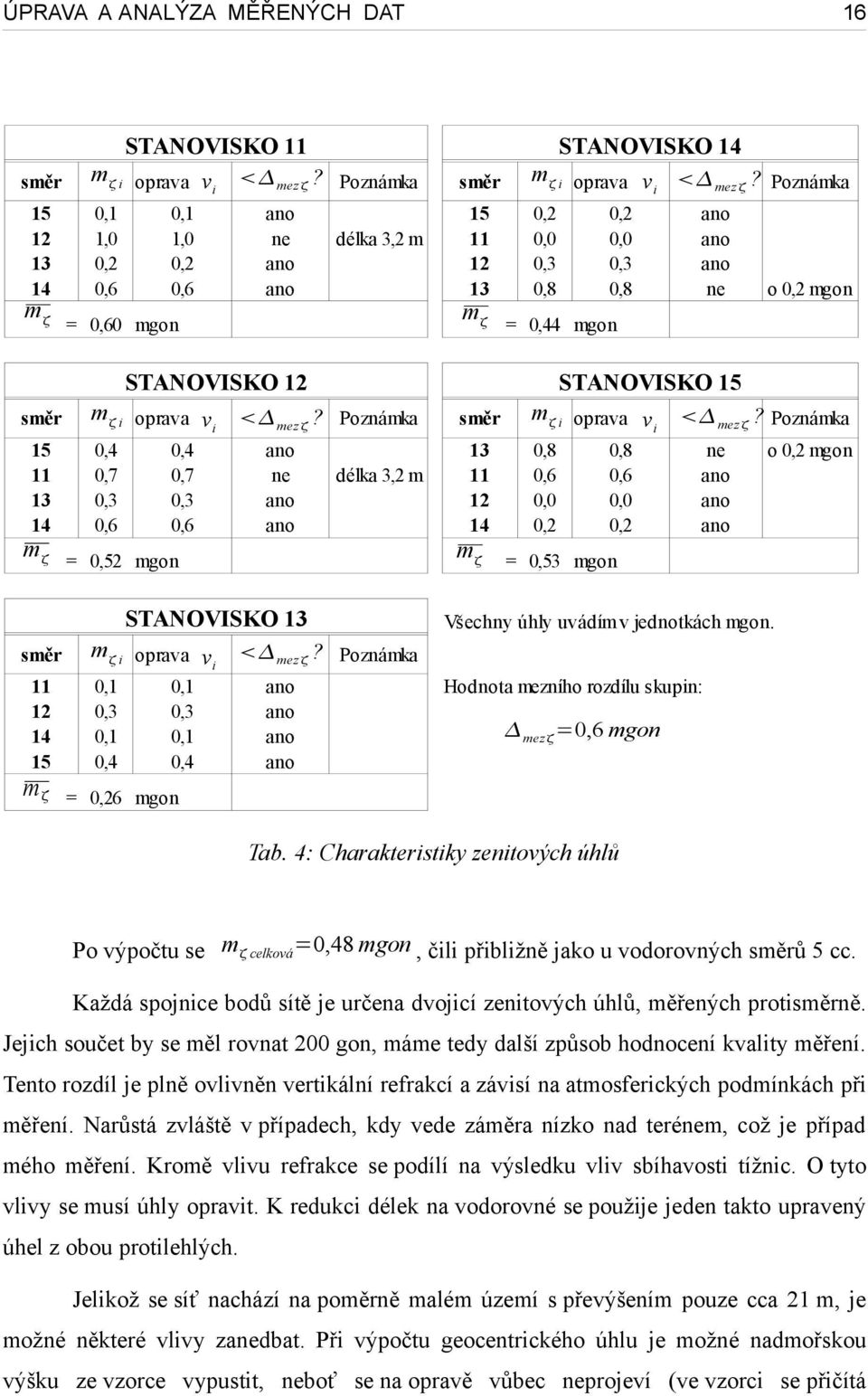

20 ÚPRAVA A ANALÝZA MĚŘENÝCH DAT 16 STANOVISKO směr m STANOVISKO m i oprava v mez? Poznámka i 0,1 1,0 0,2 0,6 0,1 1,0 0,2 0,6 ne délka 3,2 m směr m = 0,60 mgon m i oprava v mez? Poznámka i 0,2 0,0 0,3 0,8 0,4 0,7 0,3 0,6 m = 0,52 mgon ne délka 3,2 m m směr m i oprava v mez? Poznámka i 0,8 0,6 0,0 0,2 0,8 0,6 0,0 0,2 ne o 0,2 mgon m = 0,53 mgon STANOVISKO směr o 0,2 mgon STANOVISKO m i oprava v mez? Poznámka i 0,4 0,7 0,3 0,6 ne = 0,44 mgon STANOVISKO směr 0,2 0,0 0,3 0,8 Všechny úhly uvádím v jednotkách mgon. m i oprava v mez? Poznámka i 0,1 0,3 0,1 0,4 0,1 0,3 0,1 0,4 Hodnota mezního rozdílu skupin mez =0,6 mgon = 0,26 mgon Tab. 4 Charakteristiky zenitových úhlů Po výpočtu se m celková =0,48 mgon, čili přibližně jako u vodorovných směrů 5 cc. Každá spojnice bodů sítě je určena dvojicí zenitových úhlů, měřených protisměrně. Jejich součet by se měl rovnat 200 gon, máme tedy další způsob hodnocení kvality měření. Tento rozdíl je plně ovlivněn vertikální refrakcí a závisí na atmosferických podmínkách při měření. Narůstá zvláště v případech, kdy vede záměra nízko nad terénem, což je případ mého měření. Kromě vlivu refrakce se podílí na výsledku vliv sbíhavosti tížnic. O tyto vlivy se musí úhly opravit. K redukci délek na vodorovné se použije jeden takto upravený úhel z obou protilehlých. Jelikož se síť nachází na poměrně malém území s převýšením pouze cca 21 m, je možné některé vlivy zanedbat. Při výpočtu geocentrického úhlu je možné nadmořskou výšku ze vzorce vypustit, neboť se na opravě vůbec neprojeví (ve vzorci se přičítá

21 ÚPRAVA A ANALÝZA MĚŘENÝCH DAT 17 k poloměru R). Podle [8] lze pro geocentrický úhel ijgon použít následující vztah (). gon š ij =D ij R () D ijš... měřená šikmá délka mezi body i, j R... poloměr Země (R = 6380 km)... radián =200/ gon Refrakční úhel ij pro záměru určíme ze vztahu (). ij =100 ij ij ji 2 2 () ij... měřený zenitový úhel z bodu i na j Výsledný opravený zenitový úhel spočteme následovně. ij = ij ij ij 2 Po zavedení oprav bude součet měřených protisměrných zenitových úhlů roven 200 gon. Hodnoty uzávěrů protilehlých zenitových úhlů, výpočet oprav a výsledný úhel uvádím v tab. 5. Body i,j ij ji 199, , , , , , , , , ,0008 u [mgon] ij [gon] ij 21,31-2,65-2,37-2,62-3, -2,34-2,83-0,23-2,16-0,76 0,0000 0,00 0,0018 0,0022 0,00 0,0018 0,0022 0,0004 0,0008 0,0005 [gon] ij 0,0107-0,0005-0,0003-0,0002-0,0008-0,0003-0,0003 0,0001-0,0007-0,0002 [gon] Poznámka 97, ,55 93, , , , , , , ,0077 délka 3,2 m Tab. 5 Výpočet zenitových úhlů, uzávěry Záměra mezi body a je velmi krátká, proto vysoký uzávěr je v pořádku. Vzhledem k výběrové směrodatné odchylce měření 5 cc a neměnných hodnot záměr konstatuji, že je měření možno použít k redukci délek na vodorovné.

22 ÚPRAVA A ANALÝZA MĚŘENÝCH DAT Délky Na každém stvisku se délka měřila čtyřikrát, jednu délku tedy získám celkem z osmi hodnot. Rozdíly jednotlivých naměřených délek se pohybovaly řádově ve dvou desetinách milimetru. Nebudu se tedy více zabývat těmito rozdíly, protože jsou prakticky minimální vzhledem k přesnosti dálkoměru 1 mm + 1 ppm. Aritmetickým průměrem určím délku ze čtyř hodnot na stvisku. Naměřenou vzdálenost z obou protilehlých stvisek také zprůměruji, čímž získám požadovu délku mezi dvěma body. Důležitou fyzikální redukci provedl UET rovnou při měření po zadání teploty a tlaku. Redukce na bodech a činila 17 ppm, na ostatních bodech, kde byla vyšší teplota, dokonce 20 ppm. Registrované délky jsou tedy po fyzikální redukci, šikmé a jelikož jsem použil nucenou centraci se stejnou výškou přístroje a cíle, odpadá řada dalších problémů (např. redukce na spojnici stabilizačních značek). Výpočet souřadnic bude probíhat ve zvoleném místním souřadnicovém systému bez výšek a vzhledem k tomu, že nejvyšší převýšení v síti je cca 21 m, neuvažuji vliv redukce z nadmořské výšky a kartografického zobrazení (podrobněji v kap. 5.2). Šikmé délky lze tedy přímo převést na vodorovné pomocí upravených zenitových úhlů vzorcem (). D ijv = Dijš sin ij () ij... měřený zenitový úhel z bodu i na j V následující tab. 6 uvádím délky určené z obou stvisek, jejich průměr a výslednou vodorovnou délku. Body i,j ji D ijš [m] D š 3,2066 4, , ,97 2, ,71 222, , , ,6961 [m] rozdíl D ijš 3,2065 4, , ,97 2, ,76 222, , , ,6963 0,1 0,1 0,2 0,2 0,1 0,1 0,5 0,1 0,3 0,2 Tab. 6 Výpočet délek ij [m] D V 3,2066 4, , ,97 2, ,71 222, , , ,6962 [m] 3,2043 3, ,51 223,3281 1, , ,92 38, , ,6057

23 VÝPOČET SOUŘADNIC 19 5 VÝPOČET SOUŘADNIC 5.1 Program Groma Groma ve verzi 8.0 je geodetický software určený ke zpracovávání geodetických dat. Umožňuje řešit běžné geodetické úlohy typu protínání, polární metody apod. Program obsahuje mnoho nastavení, která slouží k přizpůsobení potřebám uživatele. Dále je možné Gromu pořídit s různými nadstavbami, pro mne je důležité rozšíření vyrovnání geodetických sítí. Veškeré výpočty je možné ukládat do protokolu. Souřadnice je možné přenést do CAD programu Microstation. Obr. 7 Pracovní prostředí programu Groma 8.0

24 VÝPOČET SOUŘADNIC Použité funkce V programu Groma jsem nastavil přesnost výpočtu na požadované hodnoty a ukládání výpočtu do protokolu (textový formát PROT). Dále jsem použil funkci založení seznamu souřadnic a výpočetní funkci polární metoda (rajon). Pro mne nejdůležitějším nástrojem bylo Vyrovnání sítě, které je dostupné jako rozšíření programu. Ve vyrovnání je možné zadat přibližné souřadnice bodů, zvolit si, které body budeme uvažovat ve výpočtu jako pevné či volné. Dále se vloží naměřené hodnoty s jejich středními chybami, které slouží k určení vah při vyrovnání metodou nejmenších čtverců. Způsob vyrovnání bude popsán v kap Po provedení výpočtu jsou výsledkem vyrovnané hodnoty souřadnic bodů s jejich středními chybami, do protokolu se zapíšou i parametry elips chyb. Program sám provádí řadu kontrol konzistentnosti sítě. 5.2 Volba místního souřadnicového systému +Y Místní systém jsem volil s orientací osy X na jih a osy Y na západ, čili obdobně jako u Křovákova zobrazení. Počátek os byl vložen do bodu, orientace osy X z bodu na bod. Souřadnice bodu jsem zvolil y = 0 m, x = 0 m. Souřadnice bodu jsou voleny y = 0 m a x odpovídá vodorovné délce D-, čili +X Obr. 8 Orientace os MS x = D- = 23,3281 m. Při délkách do 10 km lze považovat elipsoid za tečnou rovinu, nezavádím tedy další redukce do kartografického zobrazení. 5.3 Výpočet přibližných souřadnic Před vlastním vyrovnáním sítě MNČ je třeba určit přibližné souřadnice všech bodů. Body a mají souřadnice definované při volbě místního systému, ostatní body jsem vypočetl v programu Groma rajonem. Bod se určil rajonem z bodu a orientací na bod, body a ze stviska s orientací na bod. Protokol o výpočtu uvádím v příloze 2.

25 VÝPOČET SOUŘADNIC Vyrovnání souřadnic K vyrovnání sítě byl použit nadstavbový modul software Groma vyrovnání sítí. Tato nadstavba umožňuje vyrovnání metodou nejmenších čtverců s volbou mnoha parametrů. Je možné si zvolit mezi vázu či volnou sítí, u každé veličiny lze nastavit jinou přesnost, lze porovnávat různé etapy měření sítě. Kromě vyrovnaných souřadnic poskytuje program mnoho charakteristik přesnosti a kontrolních údajů jak pro kontrolu výpočtu, tak pro vyhledávání hrubých chyb v měřených údajích Matematický model vyrovnání Informace o způsobu výpočtu jsem zjistil z programového manuálu [10] a další informace doplnil z [9]. Síť je vyrovnávána metodou nejmenších čtverců, přesněji vyrovnáním měření zprostředkujících s podmínkami. Jako zprostředkující veličiny jsou použity vodorovné délky a vodorovné úhly, které se spočtou ze směrů. Linearizovaný model vyrovnání je dán vztahem (). D v = A h l () D... Jacobiho modelová matice lineárního vztahu mezi diferenciálními změnami zprostředkujících (S) a měřených parametrů (T). A... modelová matice lineárního vztahu mezi diferenciálními změnami zprostředkujících (S) a konfiguračních parametrů (X). h... vektor oprav konfiguračních parametrů, neboli neznámých (X). l... vektor absolutních členů; rozdíl mezi zprostředkujícími veličinami vypočtenými z měřených veličin a z přibližných souřadnic v... vektor oprav měřených geometrických parametrů Vzorec (17) platí za nutné podmínky v T P v =min, kde P je matice vah zprostředkujících parametrů. Celý proces se řeší za doplňujících podmínek na opravu přibližné konfigurace, které je možno zapsat ve tvaru (). G h =0 ()

26 VÝPOČET SOUŘADNIC 22 G... Jacobiho modelová matice lineárního vztahu mezi diferenciálními změnami konfiguračních parametrů a zlinearizovanými podmínkami. Řešení oprav konfigurace je pak dáno vztahem (16). h= AT P A GT G 1 AT P l=n 1 AT P l (16) V průběhu výpočtu provádí program řadu kontrol, jejichž výsledky ukládá do protokolu. Mezi tyto kontroly patří kontrola podmínky G h=0, norma vektoru AT P w=0, dvojí výpočet oprav geometrických i zprostředkujících veličin, dvojí výpočet [ pvv ], kontrolní výpočet w T P w=min. Na závěr se provádí test velikosti vypočtených oprav geometrických veličin na odlehlost podle nastavených rizik (, ). Dojde-li k překročení testu, program vypočte odhad chyby v geometrické veličině. Tento odhad je poměrně spolehlivý za předpokladu ojedinělosti chyby v souboru měření Výpočet vyrovnání Tuto etapu nazývám jako 1.. Přibližné souřadnice jsou vypočteny rajonem (kap. 5.3). Úlohu řeším pouze polohově, nikoliv výškově. Do výpočtu jsem zahrnul veškerá měření vodorovných směrů a vodorovné délky. K měřeným veličinám je nutné zadat jejich střední chyby, pomocí kterých se spočtou jejich váhy. U délek jsem volil jako střední chyby hodnotu 1 mm + 1 ppm. K horizontálním směrům jsem nevolil jako střední chybu hodnotu udávu výrobcem přístroje, ale zvolil jsem výběrovou směrodatnou odchylku m celková osnovy směrů pro celé měření, což je hodnota 5 cc. Podle mne lépe vypovídá o charakteristice měřených veličin. Program vypočte vyrovnané souřadnice, jejich střední chyby a parametry elips chyb. Protokol o výpočtu, ve kterém jsou provedeny výše zmíněné kontroly je uveden v příloze 3.

27 VÝPOČET SOUŘADNIC Výsledky a dosažená přesnost Vyrovnáním jsem získal souřadnice a střední chyby bodů, které uvádím v tab. 7. Bod Souřadnice Y X [m] [m] 0, ,3282 2, , , , , ,0588 0,0000 0,0000 Střední chyby my mx 0,00 0,98 1, ,04 0,53 1,00 pevný bod* * pevný bod má chyby souřadnic 0 mm Tab. 7 Vyrovnané souřadnice a střední chyby Střední souřadnicovou chybu všech souřadnic určil program kvadratickým průměrem dílčích hodnot na m xy=0,9 mm. Základní požadavek na zaměření, aby střední chyby souřadnic dosahovaly hodnot do 1 mm, byl splněn. Dále jsem získal parametry elips středních chyb (viz výpočetní protokol v příloze 3). Výsledné souřadnice jsem exportoval do CAD systému Microstation a nakreslil observační plán v měřítku Dále jsem na každý bod vykreslil elipsu chyb v měřítku 201. U pevného bodu se elipsa nekreslí. Jelikož se u bodu použila y souřadnice k orientaci, je její střední chyba my také 0 mm. Elipsa chyb se tedy změní na úsečku ve směru osy x. Výkres je součástí přílohy č. 4.

28 POROVNÁNÍ S PŘEDCHOZÍ ETAPOU 24 6 POROVNÁNÍ S PŘEDCHOZÍ ETAPOU Moje měření ze dne označuji za 1. etapu. V červnu roku 2000 provedla zaměření Ing. Kateřina Plecháčková v rámci své diplomové práce. Její práci jsem k dispozici neměl, ale podařilo se mi získat technickou zprávu [3], která popisuje, jakým způsobem byla základna zaměřena. Z práce se dozvídám o použitém souřadnicovém systému, který odpovídá mnou zvolenému. Bude tedy možné souřadnice porovnat přímo. Přesnost měřeného směru byla odhadnuta na 5 cc, což odpovídá i mému měření. Usuzuji tedy, že základna byla zaměřena obdobným způsobem a mohu tedy provést porovnání. Etapu z roku 2000 označím jako nultou (0. etapa). Souřadnice mi byly zaslány z Geodetické observatoře Pecný, za což děkuji Ing. J. Kosteleckému. 6.1 Test hypotézy naměřené polohové změny Podle [] se test hypotézy o rovnosti středních hodnot využívá k testu naměřeného časového pohybu bodů. Test se opakuje vždy v daných časových intervalech, neboli etapách. Opakované měření udá vždy jiné hodnoty souřadnic, než měření předešlá. Základní otázkou je, zda naměřené změny y, x vznikají ze skutečného pohybu stavby nebo jsou výsledkem nevyhnutelných měřických chyb při neměnné poloze bodů. Tato hodnota však nemůže překročit určité hranice při dostatečně malém riziku. Naměřené hodnoty budou mít normální rozdělení N X, m2 X, kde X vyjadřuje změnu polohy a m2 X je variance rozdílu, která bude rovna součtu variancí z obou etap m X =m xy 0.etapa m xy 1.etapa. Jelikož nemám k dispozici m xy z 0. etapy K. Plecháčkové, rozhodl jsem se zvolit si střední chybu souřadnic obdobně jako u mého zaměření, čili m xy 0.etapa =1 mm. Hodnotu z 1. etapy použiji m xy 1.etapa =0,9 mm. Před začátkem testování je nutné uvést jeden důležitý předpoklad, že se body

29 POROVNÁNÍ S PŘEDCHOZÍ ETAPOU 25 a, na kterých byl volen místní systém (při vyrovnání se braly jako pevné) nepohnuly. Tuto úvahu lze podpořit porovnáním naměřených hodnot mezi těmito body, například délek. Myslím, že k posunu nedošlo, ale nutný předpoklad k těmto bodům ponechávám. Nyní provedu statistický test o stabilitě sítě. Nulová hypotéza síť je stabilní H 0 X =0 x= X (nedošlo ke změně polohy sítě X, rozdíly jsou přisouzeny nevyhnutelným chybám při měření X ) Je třeba vypočítat m2 X =m2xy 0.etapa m2xy 1.etapa, m X =1,3 mm. V testu používám empirickou střední chybu m, proto musím zvolit intervaly podle Studentova rozdělení širší, pro n=n 1.etapa n 2.etapa, kde n je počet testovaných veličin (zde souřadnic), čili n=20. K této hodnotě najdeme v tabulkách na základě zvolené hladiny významnosti =5 % pro Studentovo rozdělení hodnotu t =1,72. Nulovou hypotézu nezamítáme při x t m X, t m X =2,2 mm, poté vyslovuji závěr, že pohyb bodů není měřením prokázán. Alternativní hypotéza síť se pohnula H 1 X 0 (došlo ke změně polohy sítě X ) Test provedu nejprve pro každý rozdíl (souřadnici) zvlášť, viz následující tab. 8. Navíc jsem uvedl i rozdíl v poloze. Rozdíly uvádím v absolutní hodnotě. Bod Rozdíl souřadnic ΔX Δy Δx ΔP 0,0 0,2 0,2 1,3 0,2 1,3 0,8 0,3 0,9 0,8 1,0 1,3 0,0 pevný bod Platí H0 pro Δx,y,P? Δy Δx ΔP Tab. 8 Porovnání 0. a 1. etapy, testování hypotézy o posunu

30 POROVNÁNÍ S PŘEDCHOZÍ ETAPOU 26 U všech rozdílů nezamítám nulovou hypotéza, síť považuji za stabilní (s pravděpodobností P=95 %). Na závěr provedu ještě obdobný test na celý soubor souřadnic, kdy spočítám výběrovou odchylku podle vztahu (19). m P výběr = [ PP] n 1 (18) P... změna polohy bodů 0. a 1. etapy Kritéria použiji shodná jako při určování dílčích rozdílů. Nulová hypotéza síť je stabilní H 0 P=0 x= X Nulovou hypotézu nezamítám při m P výběr t m X, t m X =2,2 mm, m P výběr =1 mm, platí tedy nulová hypotéza, pohyb bodů není měřením prokázán. Alternativní hypotéza síť se pohnula H 1 P 0 Opět nulovou hypotézu nezamítám, pohyb bodů není testem prokázán. Závěrem tedy stvuji, že se síť v období mezi 0. a 1. etapou, čili za cca 8 let, nepohnula.

31 NÁVRH POSTUPU SLEDOVÁNÍ V DALŠÍCH ETAPÁCH 27 7 NÁVRH POSTUPU SLEDOVÁNÍ V DALŠÍCH ETAPÁCH Ačkoli je základna umístěna ve skalním podkladu a body jsou řádně stabilizovány, může dojít vlivem různých příčin k poškození. Za nejnáchylnější k poškození považuji trojúhelníkové desky na pilířích. Také samotné pilíře jsou vcelku vysoké, proto i sebemenší posun v základech může na centrační desce vytvořit několika milimetrový posun. Ten může vzhledem k velmi přísným požadavkům na stálost základny vyvolat problémy a nepřesnosti při testování GPS aparatur. Aby základna zodpovědně plnila svůj účel, měla by se ověřovat její stálost ve vhodně zvolených časových etapách. Navrhuji, aby etapy měření probíhaly v intervalech 3 5 let. Může také dojít k nečekané události, kdy je zjevné, že mohlo dojít k porušení stálosti některých bodů. V takovém případě je nutné provést okamžité zaměření a otestování stálosti základny. Dle mého názoru jsou body řádně zajištěny a k posunům by docházet nemělo. I přes to existují rizika poškození bodů, například vandalismus. Při měření v další etapě je důležité zachování stejného postupu jako v etapě předchozí. Dále je nutné dodržet požadavky na přesnost měřických činností a na přístrojové vybavení. Při použití přístroje jiného typu je důležité provést rozbor přesnosti před zaměřením a důkladně zhodnotit získaná data. K výpočtu je nutné použít stejný souřadnicový systém a souřadnice určit stejným vyrovnáním. Dodržení těchto podmínek a postupů nám zajistí kvalitní odhalení možných rozdílů v posunu, který vyplyne z rozdílných souřadnic jednotlivých bodů. Rozdíly je poté nutné otestovat podle postupu uvedeného v předchozí kapitole. Do budoucna se plánuje také sledování stability pomocí nivelačních metod.

32 ZÁVĚR 28 8 ZÁVĚR Cílem této práce je zaměření testovací GPS základny Skalka pozemními geodetickými metodami za účelem sledování její stability. Provedl jsem důkladnou analýzu měřených dat, zda vyhovují stveným požadavkům na přesnost. Osnova vodorovných směrů byla zaměřena s výběrovou střední chybou směrů 0,5 mgon. Pouze u tří bodů došlo k malému překročení stvených mezních hodnot, ale z celkového hlediska to bude mít na výsledek zanedbatelný vliv. Zenitové úhly byly měřeny obdobně jako vodorovné směry, tedy v osnovách směrů se dvěmi skupinami. Opět došlo k překročení mezních hodnot u dvou bodů, ale není to hodnota nikterak významná. Celkem 90 % záměr dodrželo stvená kritéria. Měření šikmých délek proběhlo bez jakýchkoliv problémů. Základní požadavek na přesnost souřadnic byl stven v úvodu na 1 mm. Výpočtem souřadnic vyrovnáním jsem získal vyrovnané souřadnice a jejich charakteristiky přesnosti. Celková střední chyba souřadnic je udávána hodnotou 0,9 mm, čili je patrné, že stvený požadavek byl splněn. V další části se práce zabývá porovnáním mé etapy (označené jako 1.) s měřením z roku 2000 (etapa 0.). Rozdíly souřadnic byly porovnávány testováním statistických hypotéz, kdy byl stven požadavek na maximální dopustný rozdíl v souřadnicích hodnotou 2,2 mm. Všechny body, ať už jsem je testoval samostatně nebo všechny dohromady, nepřekročili dopustný rozdíl. Čili platí nulová hypotéza, že síť je stabilní. V závěru práce navrhuji postup na sledování stability v dalších etapách, kde bych rád vyzdvihl nutnost dodržení obdobných stvených kritérií, jako v této práci. Doufám, že tato práce přispěje k bezproblémovému testování GPS aparatur na testovací základně Skalka a umožní další vývoj technologie GPS.

33 Seznam použité literatury 29 Seznam použité literatury [1] KARSKÝ, Georgij. K problematice systému ověřování výsledků měření GPS. [s.l.] VÚGTK Zdiby, s. Výzkumná zpráva 997/1999. [2] KARSKÝ, Georgij. Testovací základna pro GPS technologii. [s.l.] VÚGTK Zdiby, s. Výzkumná zpráva 1007/2000. [3] KOSTELECKÝ, Jakub. Zaměření testovací základny pro GPS pozemními metodami (shrnutí prací provedených v roce 2000). [s.l.] VÚGTK Zdiby, s. Technická zpráva 1008/2000. [4] LEICA GEOSYSTEMS. TPS2000., s. Product brochure. [5] RATIBORSKÝ, Jan. Geodézie vyd. Praha Vydavatelství ČVUT, s. [6] VOBOŘILOVÁ, Pavla, SKOŘEPA, Zdeněk. Godézie 1,2 návody na cvičení. 2. přeprac. vyd. Praha Vydavatelství ČVUT, s. [7] BAJER, Milan, PROCHÁZKA, Jaromír. Inženýrská geodézie 10, 20 Návody na cvičení. 1. vyd. Praha Vydavatelství ČVUT, s. [8] BLAŽEK, Radim, SKOŘEPA, Zdeněk. Geodézie přeprac. vyd. Praha Vydavatelství ČVUT, s [9] JANDOUREK, Jan. Geodézie 50 vyrovnání účelových geodetických sítí v E2 a v E3. 1. vyd. Praha Vydavatelství ČVUT, s. [10] SEHNAL, Jan. Uživatelská příručka Groma v 8.0, c2004. [] HAMPACHER, Miroslav, RADOUCH, Vladimír. Teorie chyb a vyrovnávací počet vyd. Praha Vydavatelství ČVUT, s. [] HAMPACHER, Miroslav, RADOUCH, Vladimír. Teorie chyb a vyrovnávací počet 20. Praha Vydavatelství ČVUT, s.

34 Seznam použité literatury [] HAMPACHER, Miroslav, RADOUCH, Vladimír. Teorie chyb a vyrovnávací počet 10, 20 Příklady a návody ke cvičení. Praha Vydavatelství ČVUT, s. [] Mapy.cz [online]. c2008 [cit ]. Dostupný z WWW <http// [] Slovník VÚGTK [online]. c2008 [cit ]. Dostupný z WWW <http// 30

35 Seznam tabulek 31 Seznam tabulek Tab. 1 Technické parametry Leica TCA Tab. 2 Charakteristiky osnov vodorovných směrů... Tab. 3 Uzávěry úhlů trojúhelníků... Tab. 4 Charakteristiky zenitových úhlů...16 Tab. 5 Výpočet zenitových úhlů, uzávěry...17 Tab. 6 Výpočet délek...18 Tab. 7 Vyrovnané souřadnice a střední chyby...23 Tab. 8 Porovnání 0. a 1. etapy, testování hypotézy o posunu...25

36 Seznam obrázků 32 Seznam obrázků Obr. 1 Schéma vnitřní základny...3 Obr. 2 Dvojice bodů a TZGPS...3 Obr. 3 Stabilizace bodů vnější základny...4 Obr. 4 Bod vnější základny...4 Obr. 5 Leica TCA Obr. 6 Leica GPR1...7 Obr. 7 Pracovní prostředí programu Groma Obr. 8 Orientace os MS...20

37 Seznam příloh 33 Seznam příloh Příloha 1 Naměřené hodnoty horizontálních a zenitových úhlů. (2 listy A4) Příloha 2 Výpočetní protokol Groma výpočet přibližných souřadnic rajonem. (1 list A4) Příloha 3 Výpočetní protokol Groma vyrovnání sítě. (5 listů A4) Příloha 4 Observační plán. (1 list A4) Příloha 5 Fotodokumentace měření. (1 list A4)

38 PŘÍLOHA č. 1 Naměřené hodnoty horizontálních a zenitových úhlů. VODOROVNÉ ÚHLY SMĚRY SMĚR 1.skupina 2.skupina průměr [g] STANOVISKO 0, , ,9996 Opravy , , , , , ,1696-4,5 4,5 393, , , ,0004 0,5-0,5 4,2109 4,25 4, , , , , , ,9754-3,5 3,5 STANOVISKO 0,0005 0,0005 STANOVISKO 0,0008 0,00 0, ,0793 1,0796 1,0795 1,5-1,5 251, , ,1694-0,5 0,5 245, , , STANOVISKO 399, , , , , , , , , , , , , STANOVISKO 0, , ,03 370,94 370,99-4,5 4,5 370, , , ,47 395,41 395,44-3 3

39 ZENITOVÉ ÚHLY SMĚR 1.skupina 2.skupina průměr [g] opravy STANOVISKO 95, , ,1752-1,0 i= 0, , , , , ,2 i= 0, , , , ,5168 1,6 i= 0, , , , ,0934 6,2 i= 0, ,00299 STANOVISKO 95, , ,1821 4,1 i= 0, , , ,35 102,3505 6,8 i= 0, , ,46 91, ,46-2,9 i= 0, , , , ,0784-6,1 i= 0, ,000 STANOVISKO 108, , ,4858 1,3 i= 0, , , , ,5420 3,0 i= 0, , , , ,2323 1,1 i= 0,006 0, , , ,7536-3,9 i= 0,001 0,002 STANOVISKO 104, , ,0081-1,6 i= 0, , , , ,9090 0,5 i= 0, , , , ,9239 3,4 i= 0, , , , ,7679 7,8 i= 0, ,00245 STANOVISKO 97, , ,2486-8,5 i= 0,006 0, , , ,8274 6,4 i= 0,002 0, , , ,8208 0,5 i= 0, ,002 95, , ,9927-1,5 i= 0, ,00191 i= indexová chyba

40 PŘÍLOHA č. 2 Výpočetní protokol Groma výpočet přibližných souřadnic rajonem. [1] POLÁRNÍ METODA ================== Orientace osnovy na bodě Bod Y X Z Orientace Bod Y X Z Bod Hz Směrník V or. Délka V délky Orientační posun g Bod Hz Délka Y X Z Popis [1] POLÁRNÍ METODA ================== Orientace osnovy na bodě Bod Y X Z Orientace Bod Y X Z Bod Hz Směrník V or. Délka V délky Orientační posun g Bod Hz Délka Y X Z Popis

41 PŘÍLOHA č. 3 Výpočetní protokol Groma vyrovnání sítě. GROMA - VYROVNÁNÍ SÍTĚ ====================== Lokalita Skalka Datum Etapa 1. PŘIBLIŽNÉ SOUŘADNICE ===================== Bod Y X Char Délek Směrů Pevné Y Volný Volný Volný Pevný bod MĚŘENÉ DÉLKY ============= Stvisko Cíl Délka [m] m váha Stvisko Cíl Délka [m] m váha Stvisko Cíl Délka [m] m váha Stvisko Cíl Délka [m] m váha MĚŘENÉ SMĚRY ============= Stvisko Cíl Směr m váha Stvisko Cíl Směr m váha Stvisko Cíl Směr m váha
