Instrukční návod pro základní aktivitu Packet Tracer Obecný přehled 1. Když otevřete soubor programu Packet Tracer, uvidíte dvě oddělená okna. Okno A je vaše pracovní okno.

1 Instrukční návod pro základní aktivitu Packet Tracer Obecný přehled 1. Když otevřete soubor programu Packet Tracer, uvidíte dvě oddělená okna. Okno A je vaše pracovní okno. Okno B je okno s instrukcemi zobrazujicí kroky k dokončení aktivity. V levém spodním rohu okna B je zaškrtávací políčko. Zaškrtněte v případě, že chcete, aby okno B vždy zůstalo nahoře. Poznámka: Jestliže vám zmizí okno B, zkontrolujte task bar. Najdete zde dvě záložky Packet tracer.

Okno B je okno s instrukcemi zobrazujicí kroky k dokončení aktivity.

2 2. Nyní můžete organizovat vaše pracovní prostředí posouváním oken Packet Tracer. Nahoře je standardní Windows menu s řadou ikon. Jako ve všech Windows aplikacích, když najedete na ikonu, objeví se bublina vysvětlující co ikona znamená (A). V levém dolním rohu vidíte všechny komponenty, které mohou být přidány do vaší sítě. Když najedete myší na ikony dál v levém rohu, objeví se jejich jméno (B). Když na nějakou ikonu kliknete, zobrazí se všechna dostupná zařízení (C). Po pravé straně pracovního okna jsou další ikony. Horních 6 (D) mohou lze použít k nastavení pracovního okna. Například červené X se používá k mazání komponent ve vašem projektu. Také můžete přidat PDU's (packet data units) a použít simultání režim.

V levém dolním rohu vidíte všechny komponenty, které mohou být přidány do vaší sítě. Když najedete myší na ikony dál v levém rohu, objeví se jejich jméno (B).

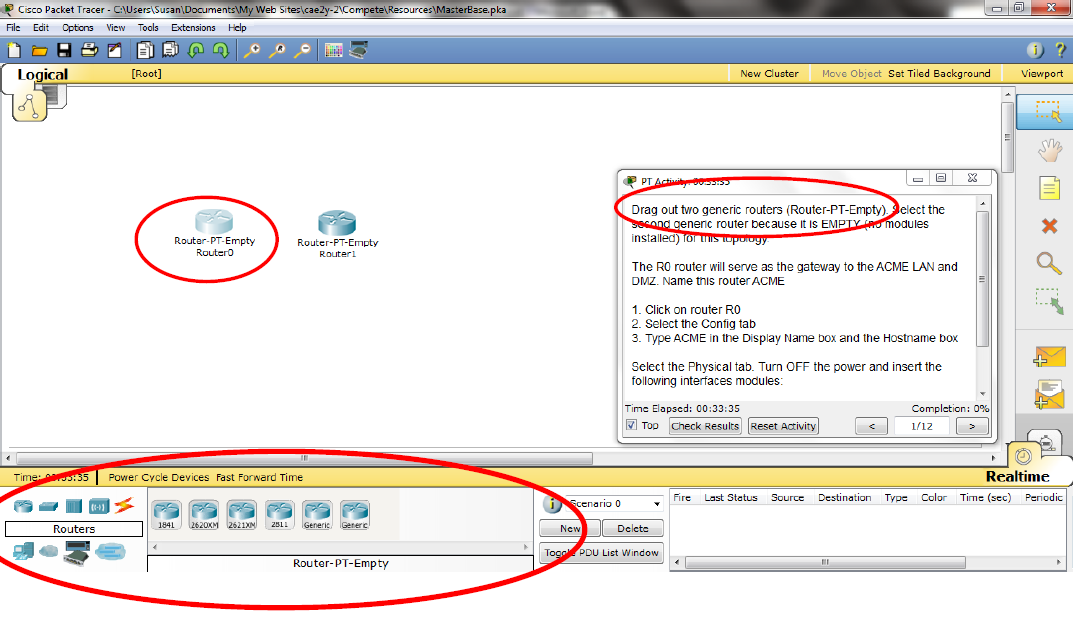

Krok 1/12 1. První zadaná úloha je vysunutí dvou obecných routerů. V kulatých závorkách je Packet Tracer název tohoto zařízení. Klikněte na ikonu routeru v dolním levém rohu.

3 Krok 1/12 1. První zadaná úloha je vysunutí dvou obecných routerů. V kulatých závorkách je Packet Tracer název tohoto zařízení. Klikněte na ikonu routeru v dolním levém rohu. Všechny možnosti výběru se objeví ve vedlejším okénku. Najeďte myší na každou ikonu; název se zobrazí v bublině pod výběrem. Jakmile zařízení přidáte do pracovního prostředí, Packet Tracer automaticky přiřadí defaultní název. Například, první router, který umístíte, bude pojmenován Router0, druhý Router1 atd.

Všechny možnosti výběru se objeví ve vedlejším okénku.

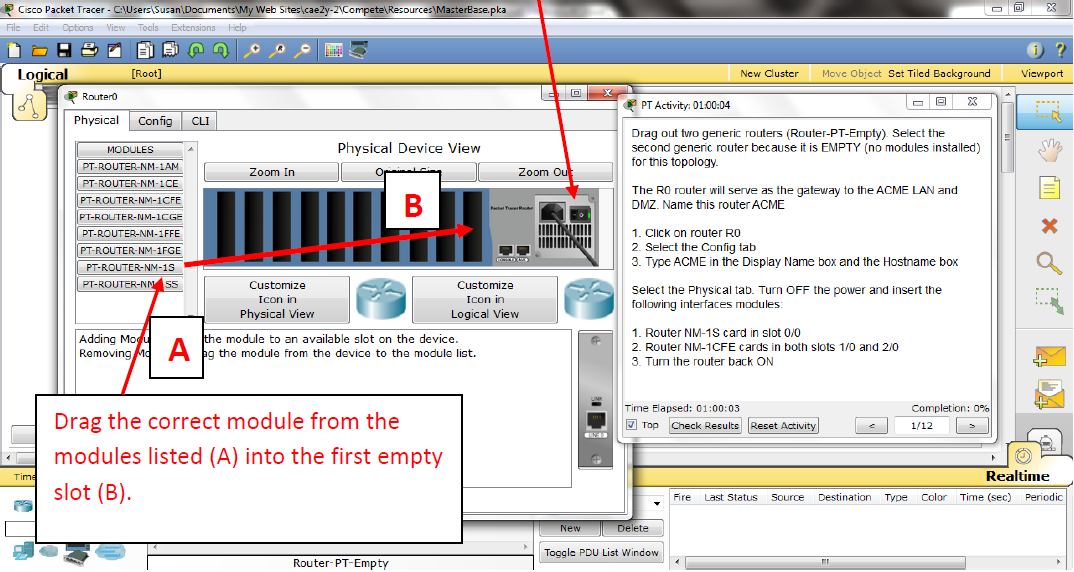

4 2. Když kliknete na nějaké zařízení ve vašem projektu, otevře se okno s několika záložkami (závisejicí na zařízení). V záložce Config můžete provést globální nastavení, nastavit trasování nebo nastavit jakékoli instalované rozhraní (protože je nyní router prázdný, nejsou zde žádné rozhraní zobrazené) Změnou display name (A) se změní název, jakým se bude zobrazovat v Packet Tracer prostředí; změnou Hostname (B) odeěle příkaz do routeru a změní nastavení routeru. Pokud uděláte změny, klikněte do Equivalent IOS Commands (C), a sledujte příkazy. Záložka Physical můžete nastavit vaše zařízení (v tomto případě je to router) správným síťovým modulem. K přidání modulu musíte nejprve vypnout jednotku.

zobrazené) Změnou display name (A) se změní název, jakým se bude zobrazovat v Packet Tracer prostředí; změnou Hostname (B) odeěle příkaz do routeru a změní nastavení routeru.

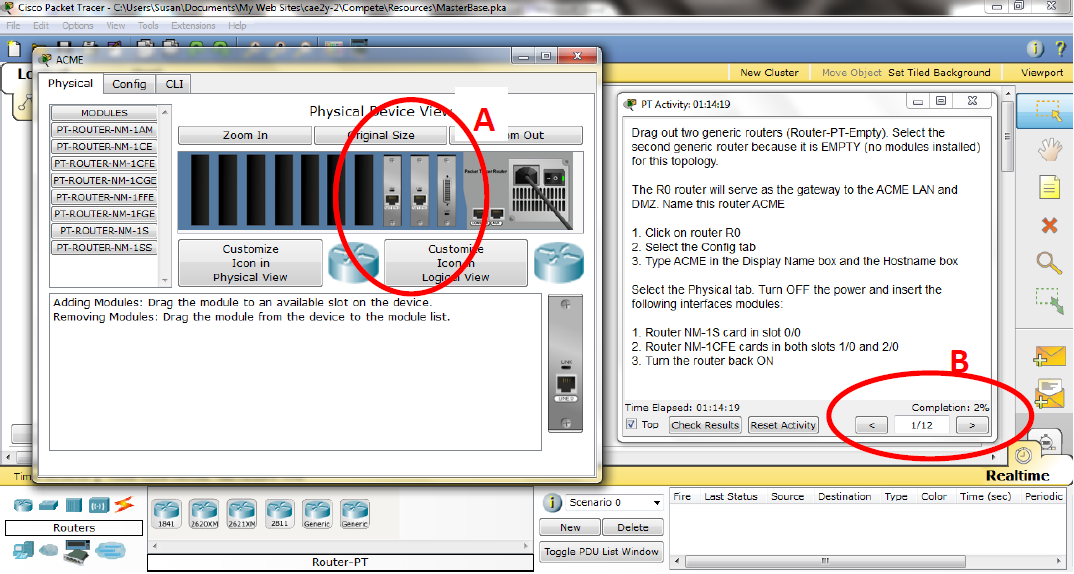

5 3. Jakmile máte přidaný správný modul, ACME router by měl vypadat jako A. Poznámka: Jestliže potřebujete změnit modul, který je již instalován, vypněte router a přesuňte modul zpět na seznam modulů. V pravém dolním rohu instrukčního okna můžete pozorovat kolik procent a kroků už máte dokončeno. Jsou zde navigační šipky k přeskakování na nasledující nebo předchozí krok (B).

6 Krok 2/12 1. Požijte záložku Config k provedení úkolu A. Použijte záložku Physical k provedení úkolu B.

2. Klikněte na ikonu blesku vlevo dole pro zobrazení Connections. Connections jsou kabely, které můžete použít k propojení síťových zařízení. Kabel, který chcete použít je seriál DCE. 3.

7 2. Klikněte na ikonu blesku vlevo dole pro zobrazení Connections. Connections jsou kabely, které můžete použít k propojení síťových zařízení. Kabel, který chcete použít je seriál DCE. 3. Když vyberete kabel, váš kurzor se změní na zástrčku, která vysvětluje, že vytváříte propoj. Klikněte na ACME router. Zobrazí se okénko kde vyberete Serial0/0 pro tento router. 4. Když je spojíte, routery budou vypadat následovně: Klikněte na ikonu v pravém dolním rohu instrukčního okna k přesunutí na další krok.

Když vyberete kabel, váš kurzor se změní na zástrčku, která vysvětluje, že vytváříte propoj. Klikněte na ACME router.

Step 3/12 1. Po tom, co jsme přidali moduly do routeru, můžeme nyní nastavit jejich rozhraní. Všimněte si, že jsou rozhraní vypsané na levé straně záložky Config.

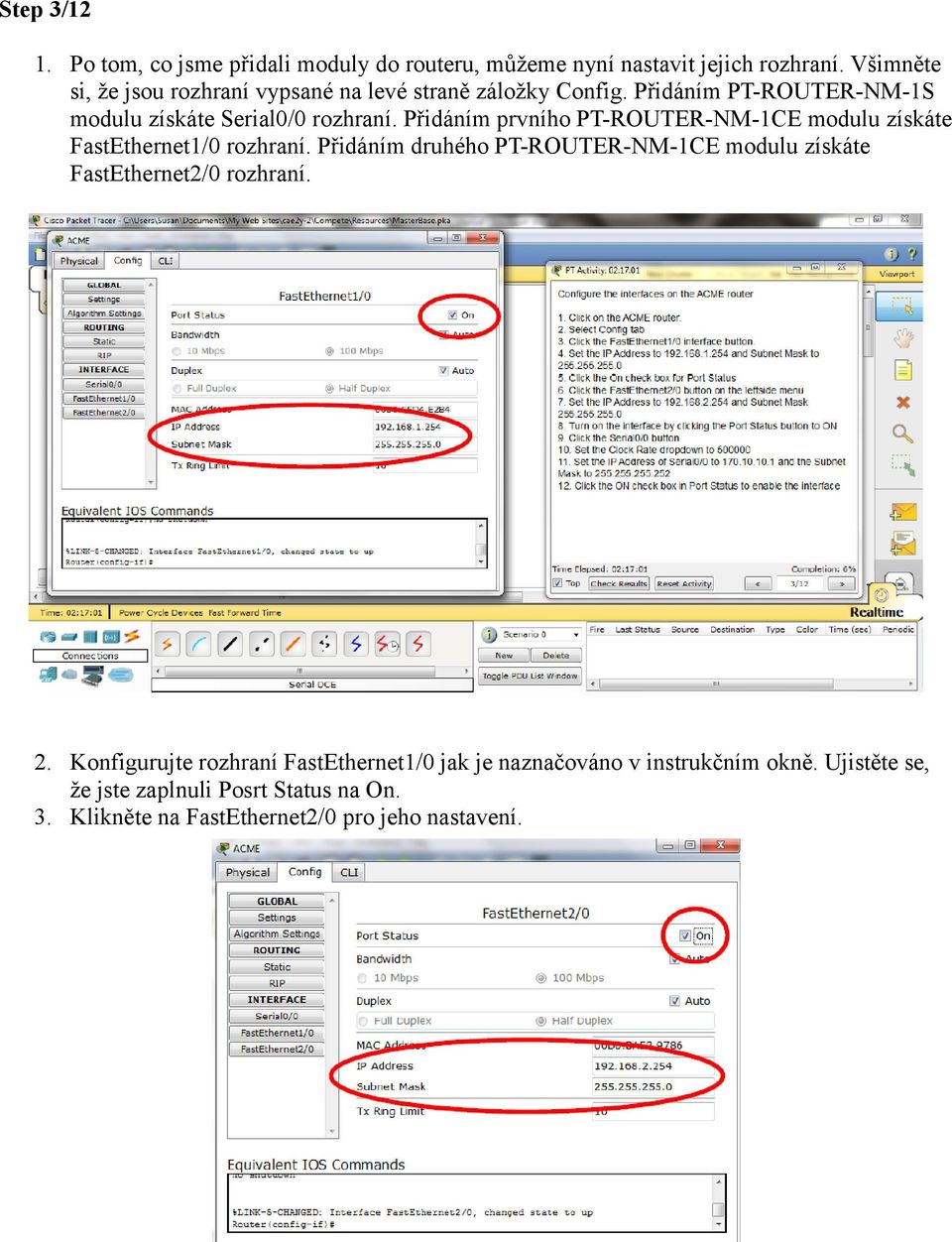

8 Step 3/12 1. Po tom, co jsme přidali moduly do routeru, můžeme nyní nastavit jejich rozhraní. Všimněte si, že jsou rozhraní vypsané na levé straně záložky Config. Přidáním PT-ROUTER-NM-1S modulu získáte Serial0/0 rozhraní. Přidáním prvního PT-ROUTER-NM-1CE modulu získáte FastEthernet1/0 rozhraní. Přidáním druhého PT-ROUTER-NM-1CE modulu získáte FastEthernet2/0 rozhraní. 2. Konfigurujte rozhraní FastEthernet1/0 jak je naznačováno v instrukčním okně. Ujistěte se, že jste zaplnuli Posrt Status na On. 3. Klikněte na FastEthernet2/0 pro jeho nastavení.

Přidáním prvního PT-ROUTER-NM-1CE modulu získáte FastEthernet1/0 rozhraní.

9 4. Klikněte na Serial0/0 rozhraní pro jeho nastavení. 5. V instrukčním okně pokračujte na další stránku.

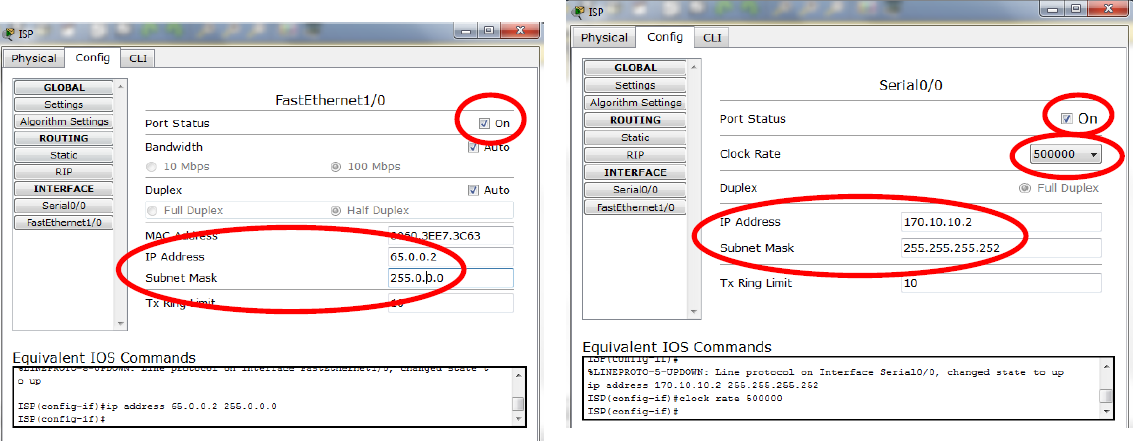

10 Step 4/12 1. Nastavte rozhraní ISP routeru následovně: 2. V instrukčním okně pokračujte na další krok.

Step 5/12 1. Vyberte ikonu Switche z levého dolního rohu pracovního okna. Přesuňte tři 29

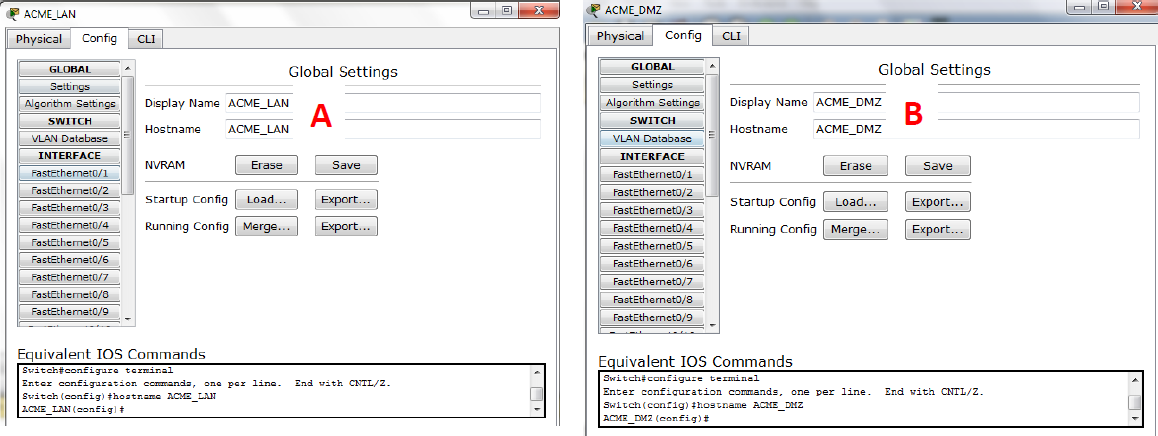

11 Step 5/12 1. Vyberte ikonu Switche z levého dolního rohu pracovního okna. Přesuňte tři switche do vašeho projektu. 2. Opět Packet Tracer přiřadí defaultní názvy pro zařízení (Switch0, Switch1, Switch2). Klikněte na každý switch pro změnu názvu v záložce Config.

3. Proveďte požadované propojení mezi switchi a routery. Uvidíte 3 různé kontrolky. Zelená ukazuje, že rozhraní funguje. Oranžová ukazuje, že rozhraní je v procesu.

12 3. Proveďte požadované propojení mezi switchi a routery. Uvidíte 3 různé kontrolky. Zelená ukazuje, že rozhraní funguje. Oranžová ukazuje, že rozhraní je v procesu. Červená ukazuje, že spojení nefunguje. Tyto spoje simulují skutečné zařízení, a trvá několik sekund, než se dostanou do zeleného stavu. 4. V instrukčním okně pokračujte na další krok.

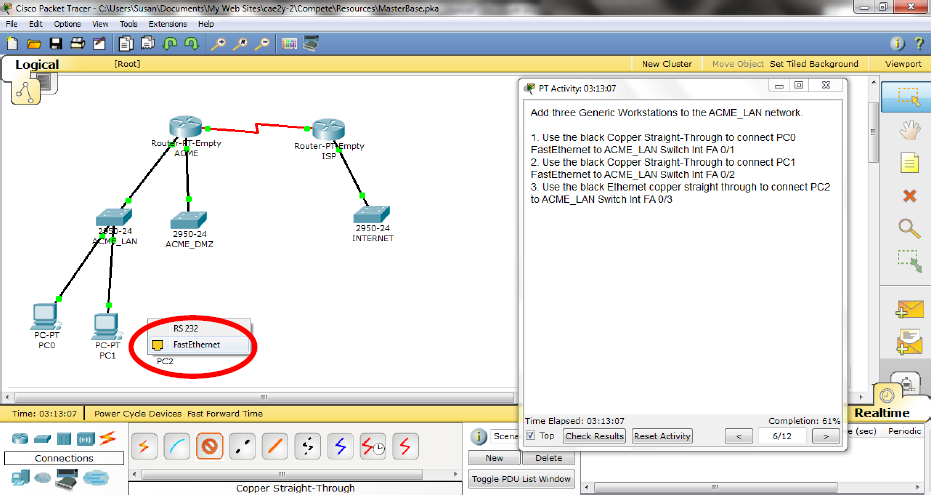

13 Step 6/12 1. V levém dolním rohu okna pracovní plochy, klepněte na End Devices pro přidání tří obecných pracovních stanic k síti. 2. Packet Tracer přiřadí defaultní jména pracovních stanic (PC0, PC1, PC2). 3. Pamatujte si, když vyberete ikonu spojení a zvolíte Copper Straight-Through kabel, bude kurzor vaší myši změněn na ikonu zástrčky, která vám umožní vybrat správné rozhraní z každého zařízení k navázání připojení. 4. V instrukčním okně pokračujte na další krok.

2. Packet Tracer přiřadí defaultní jména pracovních stanic (PC0, PC1, PC2). 3.

14 Step 7/12 1. Vyberte Wireless Devices z levého dolního okénka a zde vyberte generic access point (labeled Access-Point PT-N) 2. Po vybrání přístupového bodu vyberte záložku Config pro změnu názvu. 3. Připojte Access point do zobrazovaného routeru. 4. Postupte na další krok

Step 8/12 1. Vyberte End Devices v levém dolním rohu (A). Můžete přetáhnout 2 obecné laptopy (B). 2. Vyberte záložku Physical a rolujte dolu dokud neuvidíte spodek laptopu (C). 3. Vypněte Laptop0 (A).

15 Step 8/12 1. Vyberte End Devices v levém dolním rohu (A). Můžete přetáhnout 2 obecné laptopy (B). 2. Vyberte záložku Physical a rolujte dolu dokud neuvidíte spodek laptopu (C). 3. Vypněte Laptop0 (A). Přetáhněte síťové kartu na seznam modulů (B). Přesuňte PTLAPTOP-NM-1W card do prázdného slotu (C). Zapněte laptop. 4. Proveďte stejné změny na Laptop1. Všimněte si bezdrátového spojení mezi přístupovým bodem a laptopem, když jsou změny provedeny. 5. V instrukčním okně pokračujte na další krok.

Přetáhněte síťové kartu na seznam modulů (B). Přesuňte PTLAPTOP-NM-1W card do prázdného slotu (C). Zapněte laptop. 4.

16 Step 9/12 1. Ikona End Devices v levém dolním rohu pracovního okna vám umožní vybrat obecný server. 2. Kliknutím na každý ze serverů můžete změnit Display Name v záložce Config. 3. V instrukčním okně pokračujte na další krok.

Step 10/12 1. Vyberte Connections z levého dolního rohu pracovního okna. Všechny severy budou připojeny do ACME_DMZ switch prostřednictvím Copper Straight-Through kabelu.

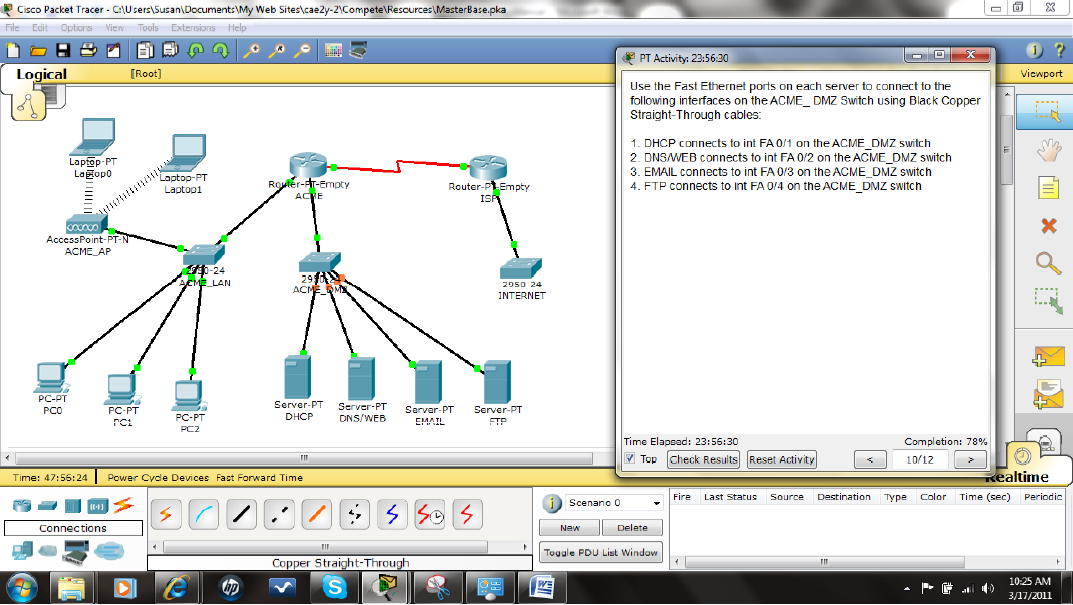

17 Step 10/12 1. Vyberte Connections z levého dolního rohu pracovního okna. Všechny severy budou připojeny do ACME_DMZ switch prostřednictvím Copper Straight-Through kabelu. Pamatujte si, když vyberete ikonu spojení a zvolíte Copper Straight-Through kabel, bude kurzor vaší myši změněn na ikonu zástrčky, která vám umožní vybrat správné rozhraní z každého zařízení k navázání připojení. 2. Postupte na další krok

Pamatujte si, když vyberete ikonu spojení a zvolíte Copper Straight-Through kabel, bude kurzor vaší

18 Step 11/12 1. Pro každý server přiřaďte statickou IP adresu. Vždy, když je použita statická IP adresa, musíte zadat IP adresu, masku sítě, výchozí bránu a adresu DNS serveru (DNS slouží k překládání IP adres na domain name používané ve webovém prohlížeči). DNS server pro tuto síť je server právě přidaný do ACME_DMZ sítě a jeho IP adresa je V tomto cvičení vyberte záložku Desktop, IP Configuration pro dokončení adresace. Default Gateway IP address je IP adresa, kterou jste přiřadili k rozhraní FastEthernet 2/0 v DMZ routeru. 2. Postupte na další krok

adres na domain name používané ve webovém prohlížeči). DNS server pro tuto síť je server právě přidaný do ACME_DMZ sítě a jeho IP adresa je 192.

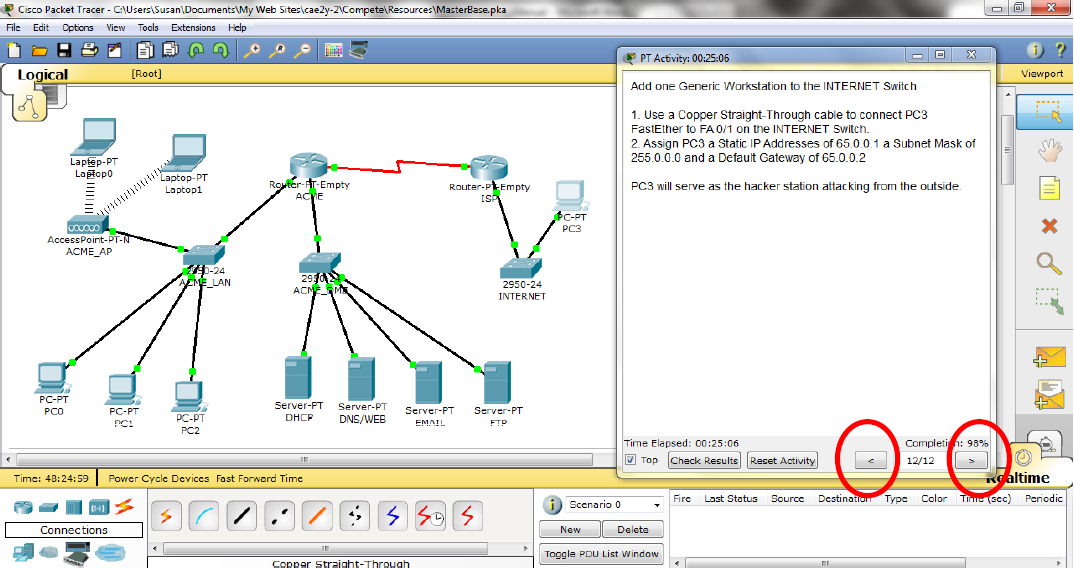

19 Step 12/12 1. Přidejte generic workstation do vašeho projektu. Po připojení tohoto zařízení pomocí Copper Straight-Through kabelu klikněte na workstation a použijte záložku Desktop k přiřazení statické IP adresy. Default gateway pro tuto workstation je FastÉthernet1/0 rozhraní INTERNET routeru.

klikněte na workstation a použijte záložku Desktop k přiřazení statické

20 Check Results 1. Klikněte na tlačítko Check Results vlevo dole v instrukčním okně. 2. Zobrazí se Activity Results. Když výsledkem bude incomplete, vyberte záložku Assesment Items.

21 Assesment Items 1. všechny posuzované položky jsou uvedeny v tomto okně. Podívejte se na každou položku s označením X před položkou (A). 2. Pro opravu chyby klikněte na tlačítko Close (B). Když se onko Activity Results zavře, uvidíte Packet Tracer Activity. Použijte šipky vpravo dole v instrukčním okně pokud budete chtít zobrazit předchozí kroky.

22 3. V tomto příkladě potřebujete opravit Host Name routeru ACME 4. Po opravě klikněte na Equivalent IOS Commands pro ujištění, že se příkaz provedl. 5. Klikněte opět na tlačítko Check Results v instrukčním okně.

23 6. Gratulace. Dokončili jste úspěšně tuto aktivitu. 7. Klikněte na tlačítko Close. 8. V pracovním okně klikněte na File > Save as from the menu. Dejte vašemu souboru unikátní název. Přeložil Ondřej Zahradník. Všechna práva vyhrazena. Verze překladu 1.01.D02
