ZKOUŠENÍ TEXTILIÍ PŘEDNÁŠKA 10 KONSTRUKČNÍ PARAMETRY PLOŠNÝCH TEXTILIÍ

Transkript

1 ZKOUŠENÍ TEXTILIÍ PŘEDNÁŠKA 10 KONSTRUKČNÍ PARAMETRY PLOŠNÝCH TEXTILIÍ

2 KONSTRUKČNÍ PARAMETRY PLOŠNÝCH TEXTILIÍ U tkanin: Vazba Dostava Pošná hmotnost Objemová měrná hmotnost Pórovitost Toušťka Setkání U petenin: Vazba Hustota soupků, řádků, Hustota ceková Déka očka Pošná hmotnost Objemová měrná hmotnost Pórovitost Toušťka Spetení

3 Zákadním prvkem konstrukce pošné textiie je vazný bod. Konstrukci pošné textiie ovivňuje: použitá technoogie (tkaní, petení, technoogie výroby netkané textiie) způsob a druh interakcí mezi konstrukčními prvky (vazba, struktura) hustota zastoupení konstrukčních prvků v textiii (dostava, hustota soupků, hustota řádků, atd.)

4 Pošná hmotnost ρ S [g/m 2 ], [kg/m 2 ] - Hmotnost textiie na jednotku pochy ρ m S S m * b [ kg / 2 m ρ S - pošná hmotnost [kg.m -2 ] m - hmotnost odstřihu [kg] pošné textiie o poše S [m -2 ] S- pocha odstřihu pošné textiie [m -2 ]. je déka vzorku a b je šířka vzorku [m 2 ] Metoda měření: Gravimetrická metoda - zvážení přesně odměřeného odstřihu textiie a přepočet na [kg/m 2 ]. Normovaný vzorek je 100 x 100 mm ] m [g]

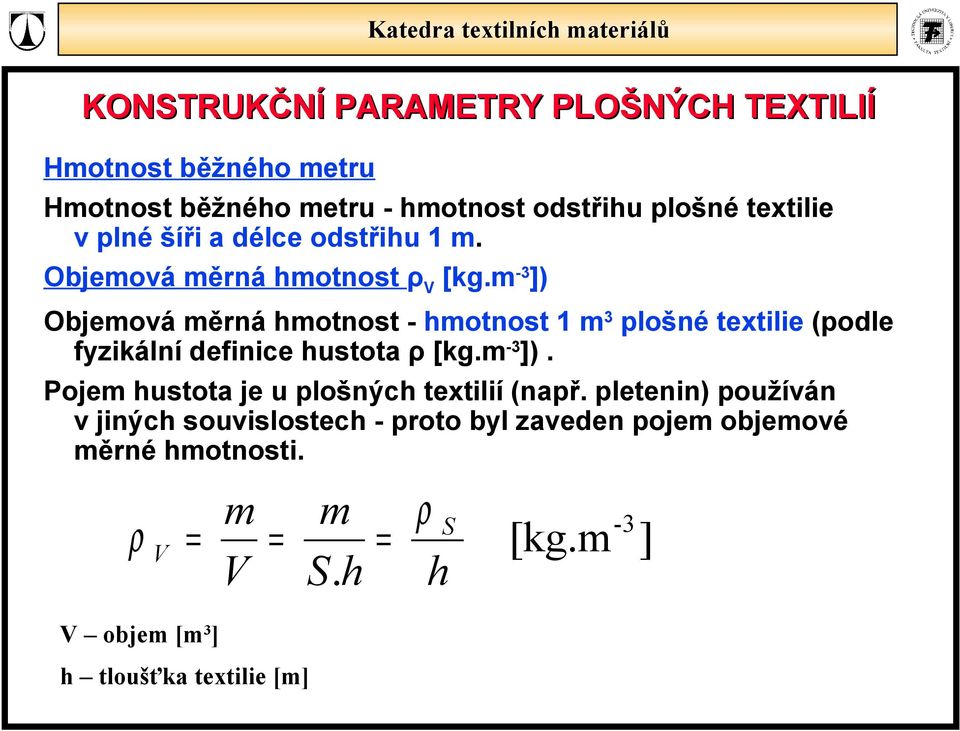

5 Hmotnost běžného metru Hmotnost běžného metru - hmotnost odstřihu pošné textiie v pné šíři a déce odstřihu 1 m. Objemová měrná hmotnost ρ V [kg.m -3 ]) Objemová měrná hmotnost - hmotnost 1 m 3 pošné textiie (pode fyzikání definice hustota ρ [kg.m -3 ]). Pojem hustota je u pošných textiií (např. petenin) používán v jiných souvisostech - proto by zaveden pojem objemové měrné hmotnosti. m m ρ V V S. h V objem [m 3 ] h toušťka textiie [m] ρ h S [kg.m -3 ]

6 Pórovitost Obsah pórů v textiii možnost transportu vzduchu, vhkosti, vodních par, zvětšení odporu proti prostupu tepa p ρ vk ρ vk ρ V 2 *10 [%] p- pórovitost textiie v [%] ρ vk - hustota kimatizovaných váken [kg.m -3 ] (z tabuek) ρ V - objemová měrná hmotnost textiie [kg.m -3 ] Hustota kimatizovaných váken z tabuek pro jednokomponentní textiii Pro vícekomponentní textiii je nutné vypočítat hustotu směsi ρ směsi

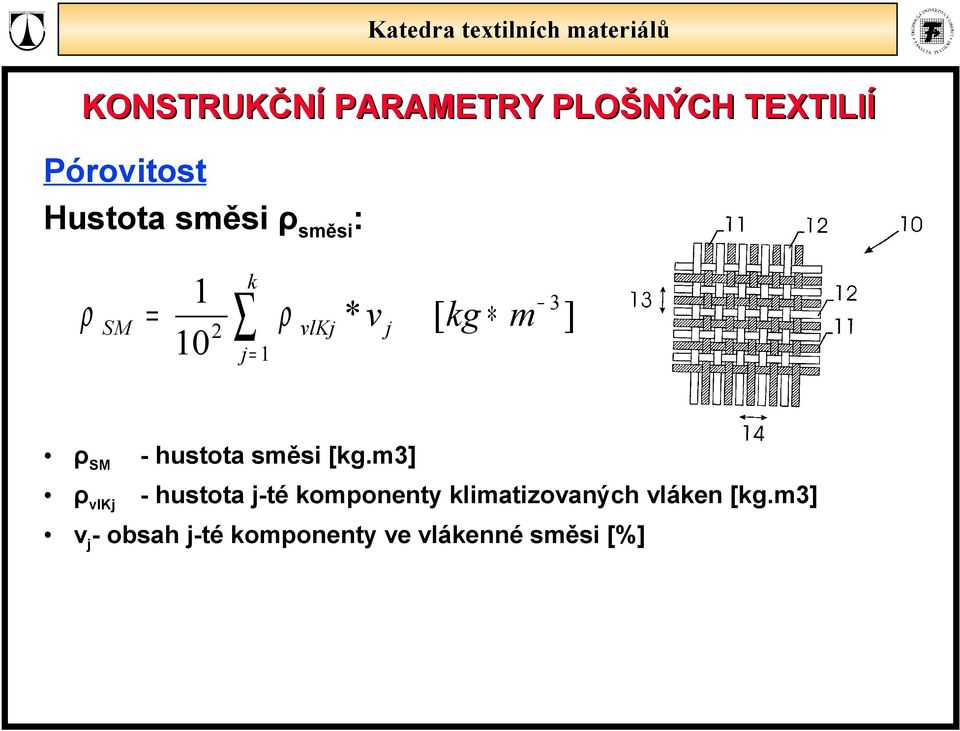

7 Pórovitost Hustota směsi ρ směsi : ρ SM 1 k 3 ρ * v [ kg m 2 vkj j 10 j 1 ] ρ SM - hustota směsi [kg.m3] ρ vkj - hustota j-té komponenty kimatizovaných váken [kg.m3] v j - obsah j-té komponenty ve vákenné směsi [%]

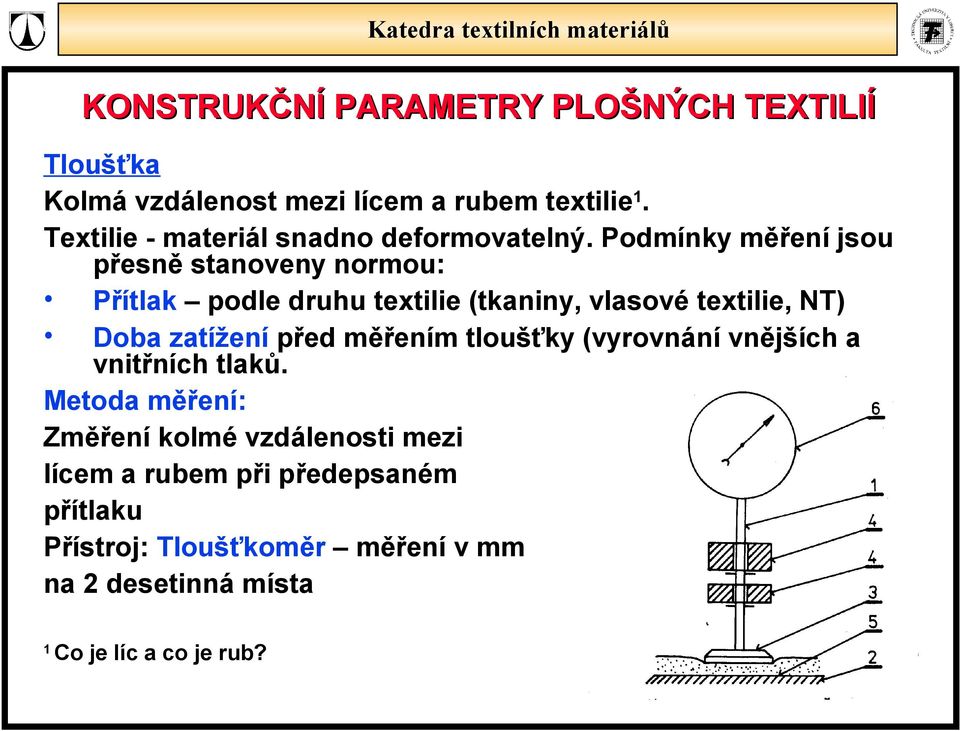

8 Toušťka Komá vzdáenost mezi ícem a rubem textiie 1. Textiie - materiá snadno deformovatený. Podmínky měření jsou přesně stanoveny normou: Přítak pode druhu textiie (tkaniny, vasové textiie, NT) Doba zatížení před měřením toušťky (vyrovnání vnějších a vnitřních taků. Metoda měření: Změření komé vzdáenosti mezi ícem a rubem při předepsaném přítaku Přístroj: Toušťkoměr měření v mm na 2 desetinná místa 1 Co je íc a co je rub?

9 Toušťkoměr Dnes eektronické přístroje. Provozní a orientační měření pomocí mechanického mikrometru spojeného s čeistmi p m F S [Pa] p m měrný tak závisí na síe a poše čeisti

10 Stačitenost Když použijeme různé měrné taky, ze zjistit stačitenost důežitá např. při proznačování švů na íc oděvního díu, proznačování záožek, atd. Pode Sommera: h h2 S [ mm og Pa og p og p h 1 - toušťka [m] při taku p 1 [Pa] h 2 - toušťka [m] při taku p 2 [Pa] 1 ] (od většího vždy odečítáme menší)

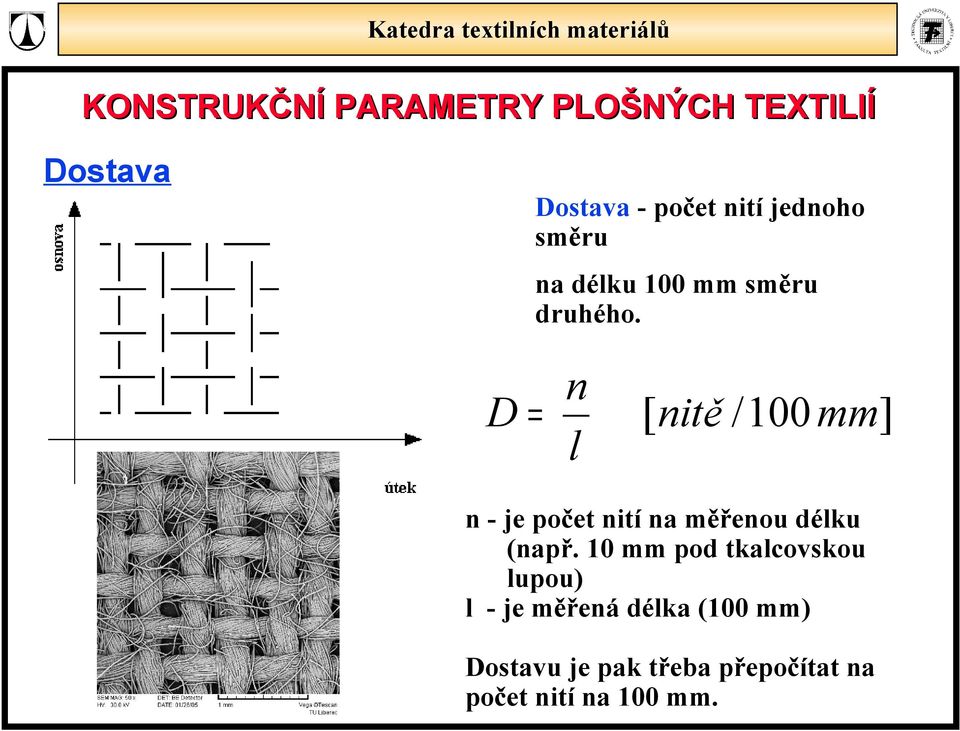

11 Dostava Dostava - počet nití jednoho směru na déku 100 mm směru druhého. D n [ nitě /100mm] n - je počet nití na měřenou déku (např. 10 mm pod tkacovskou upou) - je měřená déka (100 mm) Dostavu je pak třeba přepočítat na počet nití na 100 mm.

12 Setkání Setkání ε T [ % ] : Poměrná změna déky nitě při procesu tkaní dáno provázáním nití v tkanině ε T ( j 1) ( j 1) j *10 2 j ( j 1) *10 2 [%] stupeň setkání K T [1] K T j ( j 1) [1]

13 Měření setkání: Ze vzorku 100 x 100 mm vystřiženého přesně po niti jsou vypárány nitě déky j, tyto jsou nataženy pomocí dvou pinzet a je měřena natažená déka (j-1). j 100 mm (j-1) j + Δ

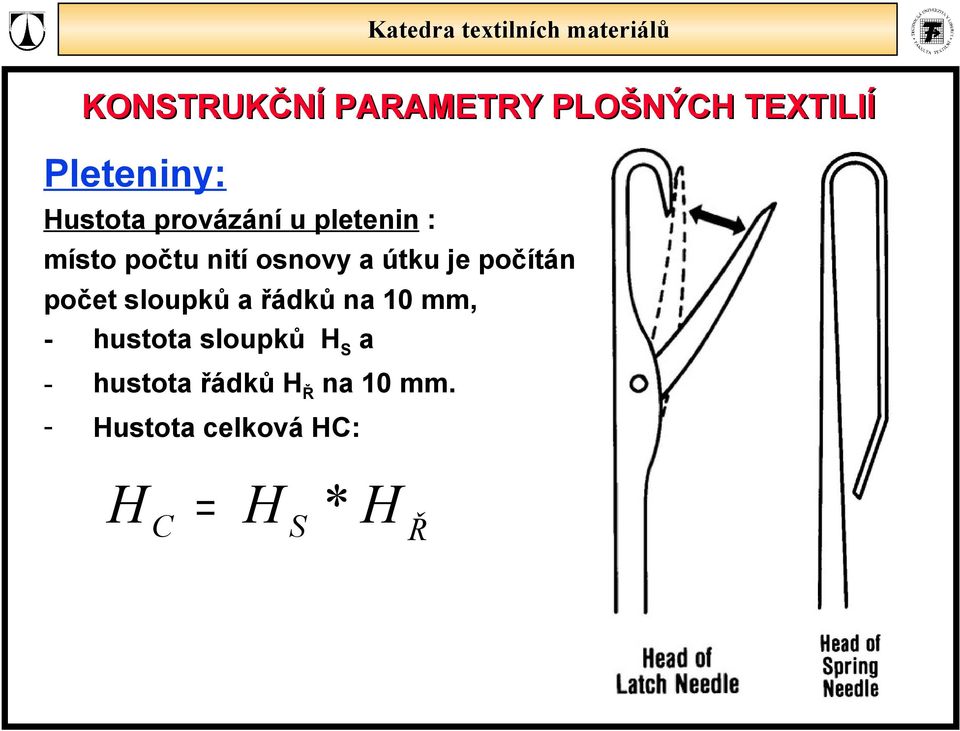

14 Peteniny: Hustota provázání u petenin : místo počtu nití osnovy a útku je počítán počet soupků a řádků na 10 mm, - hustota soupků H S a - hustota řádků H Ř na 10 mm. - Hustota ceková HC: H H * C S H Ř

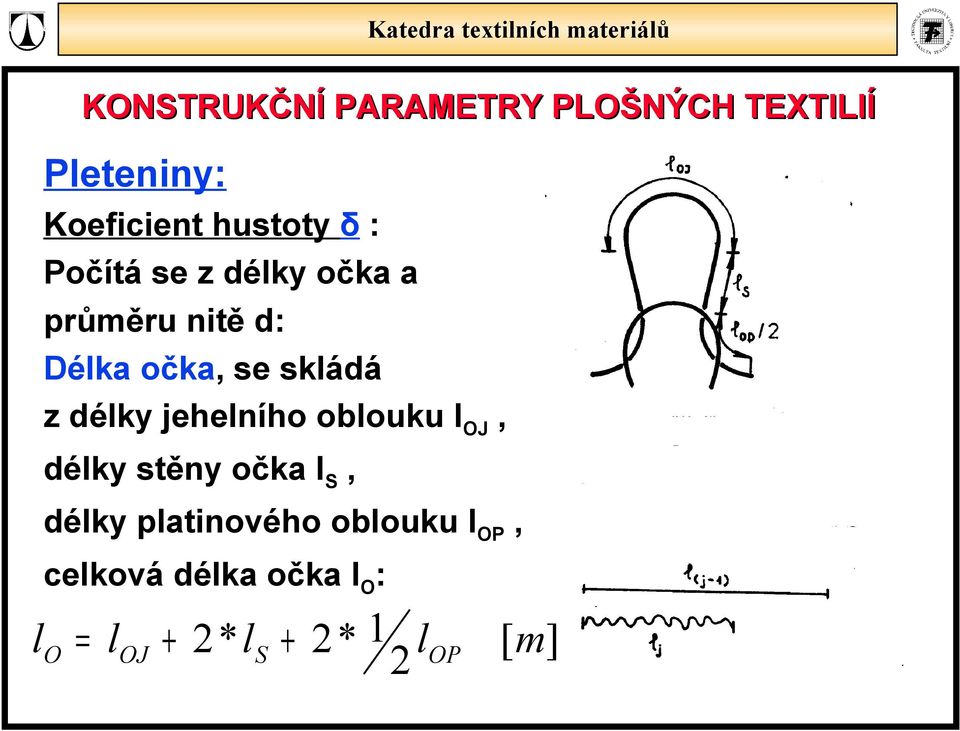

15 Peteniny: Koeficient hustoty δ : Počítá se z déky očka a průměru nitě d: Déka očka, se skádá z déky jeheního obouku OJ, déky stěny očka S, déky patinového obouku OP, ceková déka očka O : 2* 1 O OJ + 2* S + [ m] 2 OP

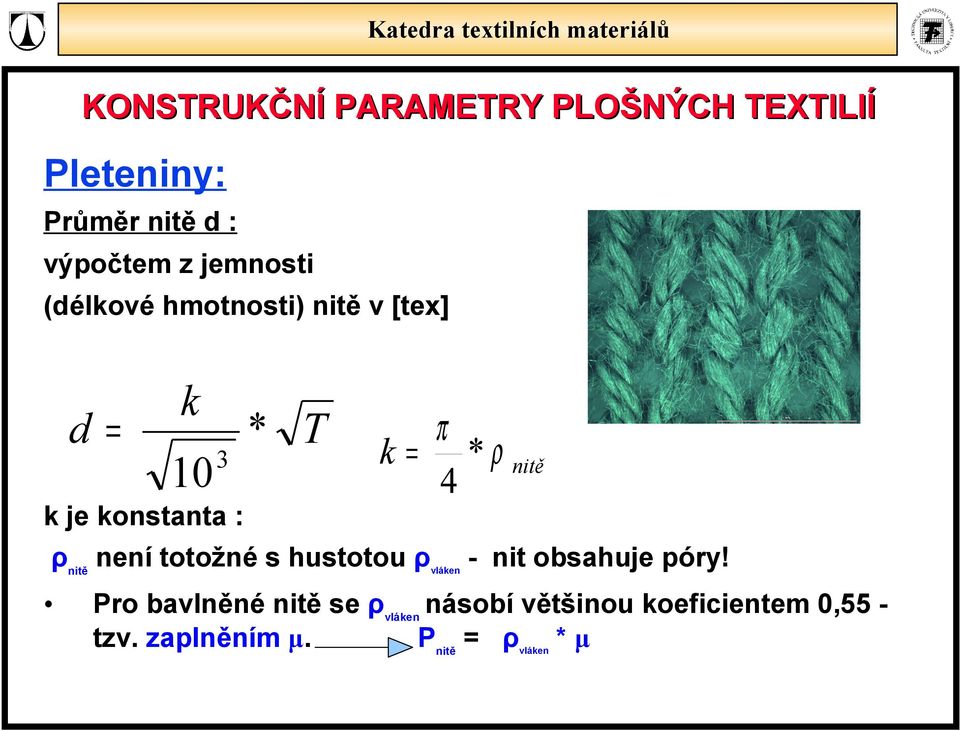

16 Peteniny: Průměr nitě d : výpočtem z jemnosti (dékové hmotnosti) nitě v [tex] d k * 10 3 k je konstanta : T k ρ nitě není totožné s hustotou ρ váken - nit obsahuje póry! π * ρ 4 Pro bavněné nitě se ρ váken násobí většinou koeficientem 0,55 - tzv. zapněním μ. Ρ nitě ρ váken * μ nitě

17 Spetení ε P vyjadřuje reativní zkrácení nitě petením ε P ( j 1) ( j 1) j *10 2 j ( j 1) *10 2 [%] Stupeň spetení K P j ( j 1) [1] Měření déek potřebných ke stanovení spetení a stupně spetení je stejné jako u stanovení setkání.
