TIA Portal V15 WinCC Siemens s.r.o

Transkript

1 TIA Portal V15 WinCC

2 Kontakt Ing. Ladislav Plachý Produktový manager HMI Siemens s.r.o. Siemensova 1, Praha Strana2

3 WinCC změny opatření na Images do WinCC V14 SP1 DVD1 Instalace všech Images a Runtime pro všechny podporované devices DVD2 Support Tools a OSS 1 2 od WinCC V15 Pro minimalizaci instalačních nároků byly implementovány následující opatření Snížení počtu podporovaných operátorských panelů (detaily na další stránce) Omezení Images/Runtime, které se instalují (detaily na další stránce) Strana3

4 WinCC změny Nový přístup k podporovaným devices Q3 Q4 Q1 Q2 Q3 Q4 TIA Portal V14 V14 SP1 V15 WinAC MP 177, WinAC MP 277, WinAC MP 377 Není podporováno ve V15 OP a TP řady 70/77, řady 170/177 a řady 270/277 Není podporováno ve V15 Multi Panely řady 170/177, řady 270/277 a řady 370/377 Není podporováno ve V15 TIA Portal panely s V11 Image Není podporováno ve V15 Pouze TIA Portal panely od Image V12 Pokud je třeba modifikovat panely s image do V11 včetně ve WinCC V15, tak je nutné předtím provést upgrade v nižší verzi WinCC Strana4

5 WinCC změny Nový přístup k migraci projektu do WinCC V15 Není podporováno ve WinCC V15 Klasické panely nebo panely s image V11 a nižší WinAC MP 177, WinAC MP 277, WinAC MP 377 OP a TP řady 70/77, řady 170/177 a řady 270/277 Multi Panely řady 170/177, řady 270/277 a řady 370/377 Když není podporováno, tak udělám migraci. Výsledek Migrace do V15 Řešení Přerušení migrace (Abort) projektu z V14 Migrace bude přerušena kvůli nepodorovaným device nebo nepodporované verzi image Přerušení migrace (Abort) projektu z WinCC flexible 2008 Migrace bude přerušena kvůli nepodorovaným device Návrat do WinCC nižší verze než V15 Změna na podporované device ve V15 (basic nebo comfort panel) nebo změna image na image podporované ve V15 Nová migrace upraveného projektu do V15 Strana5 Již bez problémů!

6 WinCC změny Dodávka Images pro panely Jsou podporovány Image od V12, ale instalace standardně instaluje Image V14 SP1 a V15. Zároveň jsou instalovány image V12, které jsou nutné pro mobilní panely 177. Images V13, V13 SP1 a V14 po klasické instalaci nejsou k dispozici. Způsob dodávky images pro operátorské panely bylo změněno v TIA Portalu V15 DVD1: SIMATIC WinCC / STEP 7 Professional Aktuální verze Image pro V15 (V12.0, V14.1, V15.0) Pokud jsou potřeba, tak existují dvě cesty, jak je přidat. DVD3: SIMATIC WinCC starší panely 1 3 Images pro V15.0 (V13.0, V13.1 a V14.0) Také jako SIOS download Poznámka: Panely mohou být konfigurovány, vytvářeny a simulovány v TIA Portalu dokonce i když není nainstalován Image/Runtime.Ty jsou potřeba až pro download to konkrétního device nebo pro funkce v ProSave. Strana6

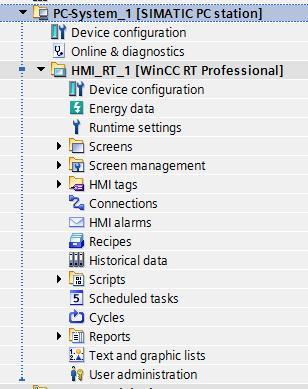

7 TIA Portal V15 - RT Professional Connections na S7-1500/1200 Zvýšení počtu connections nas7-1500/s PLCs Max. 128 S7-1500/S může být připojeno na RT Professional Max. 64 S7-300/400 může být připojeno na RT Professional Příklady konfigurací: 64x S7-300s a 64x S7-1500s až 128 PLCs 100x S7-1500s a 28x OPC UA Clients Strana7

8 TIA Portal V15 RT Professional omezení instalace Nejsou podporovány (pouze pro RT Professional) následující Windows verze: Windows 7 (32 bitů) Windows 8 (32 / 64 bitů) Windows 8 (32 / 64 bitů) Toto omezení je jen pro WinCC RT Professional. Neplatí pro WinCC RT Advanced ani pro Enegeneering. Důvod: Závislost na SIMATIC NET V15 Chování: SIMATIC NET V15 blokuje instalaci zmíněných verzí Windows Strana8

9 TIA Portal V15 RT Professional SUS Software Update Service Novinka V15 SUS pro WinCC RT Professional Upgrade licence pro verzi n-1 pro všechny standardní varianty WinCC RT Professional až do 250k Powertags. Strana9

10 TIA Portal V15 - RT Professional Nový grafický formát Podpora statického SVG (Scalable Vector Graphic): Změna velikosti objektu bez změny kvality Objekty lze přenést přetažením z Windows. Důležité pro WebUX a WebNavigator. Strana 10

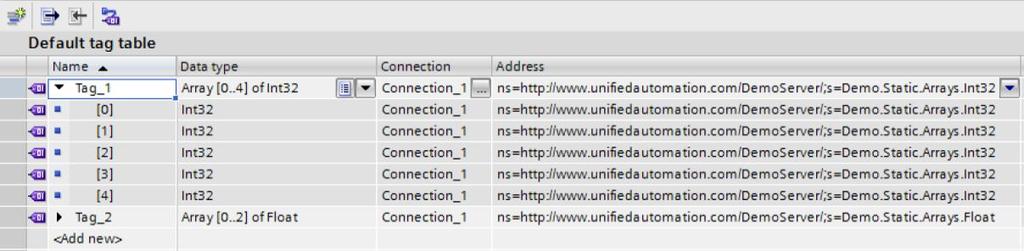

11 TIA Portal V15 - RT Professional OPC UA Client Takto to vypadalo dříve. Vytvořit nové connection s OPC UA communication driver OPC Server URL: opc.tcp://[hostname]:port encryption Otevřít connections Strana 11 Andrés Garea Garcia

12 TIA Portal V15 - RT Professional OPC UA Client Nastavení zabezpečení Během prvního připojení je vytvořen certifikát, který je ale uložen do not trusted Certifikát je třeba přesunout do adresáře pro trusted Strana 12

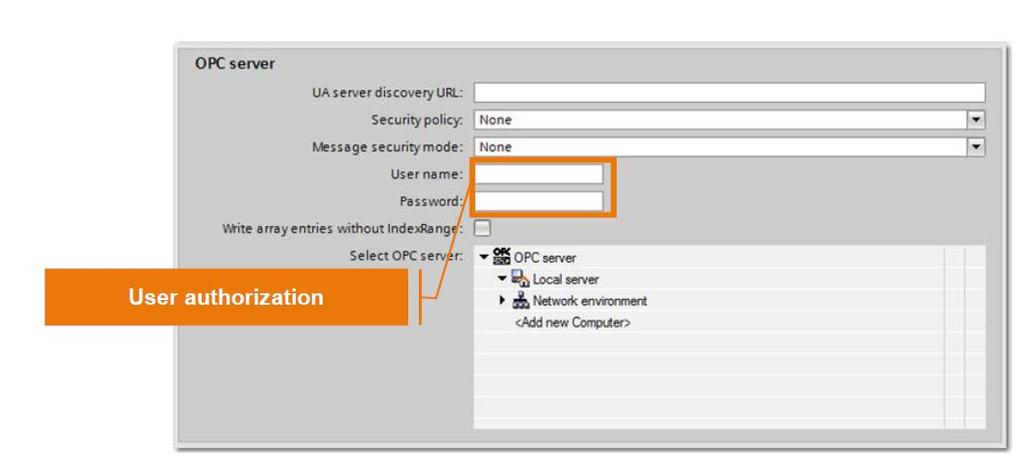

13 TIA Portal V15 - RT Professional OPC UA Client Funkční rozšíření OPC UA Clienta Podpora bezpečnostních parametrů pro autorizaci uživatelů (user a password) Pokud má OPC UA server správu uživatelů, tak je možné zabezpečit komunikaci z OPC UA clienta jméno uživatele a jeho heslo. Pokud nemáme uživatele a jeho heslo, tak zadáme anonymous a funguje to stejně jako u nižšíchb verzí. Podpora array data types Strana 13

14 TIA Portal V15 WinCC Professional SiVArc SiVArc Automatické generování HMI variables, screens, screen items a text lists, založené na existujícím PLC programu Library Face Plates Screen type Screen Items Text list Nové ve V15 Generování alarmů pomocí alarm rule editor: Bitové a analogové alarmy, classes a groups. New ScreenItems: TrendControls F(t) Template screens pro panely a RT Advanced: copy z Library a přiřazení k obrazovce Strana 14 PLC-Program Function block (FB/FC) Data block(db) SiVArc Visualization Screen Screen Items Tags / -table Text list Alarms Rules Screen rules Tags rules Text list rules Library rules Alarm rules

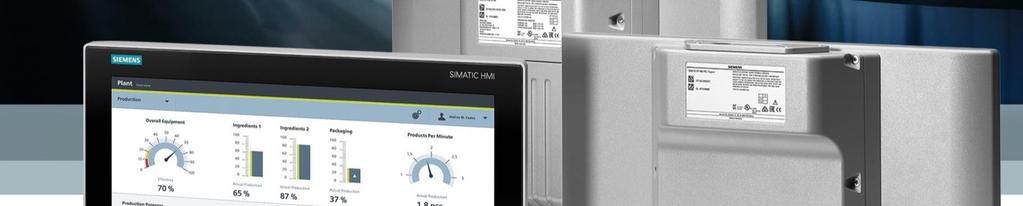

15 Změna v Comfort panelech SIMATIC HMI Comfort 15" 22" Změna designu SIMATIC HMI Comfort 15" 22" Customer Support information: Stejná cena Funkčně kompatibilní, ale: Není Mini USB port Backup/restore mezi V1 a V2 není možný Konfigurace WinCC V14 SP1 HSP (Update TIA Portal nezbytný) Změna projektu Změna Device (na nové MLFB) Recompiling projektu a download do panelu Další kroky s Comfort Panel Version 1 Výběhové: (nižší rabat a vyšší cena) Zastavení dodávek v FY 17/18 (podle skladových zásob) Pouze náhradní díl: (až do ) Certifikáty: přijdou o něco později Starter kits se automaticky změní na V2 10/2017 Strana 15

16 Změna v Comfort panelech SIMATIC HMI Comfort 15" 22" Strana 16 Product name Old article number New article number KP1500 Comfort 6AV2124-1QC02-0AX0 6AV2124-1QC02-0AX1 TP1500 Comfort 6AV2124-0QC02-0AX0 6AV2124-0QC02-0AX1 TP1900 Comfort 6AV2124-0UC02-0AX0 6AV2124-0UC02-0AX1 TP2200 Comfort 6AV2124-0XC02-0AX0 6AV2124-0XC02-0AX1

17 SIMATIC PRO Devices Strana 17

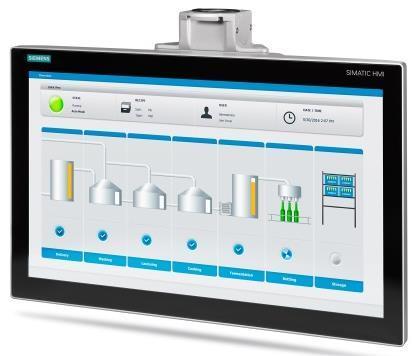

18 SIMATIC HMI PRO Devices IPC477x PRO, IFP PRO and Comfort Panel PRO Plně zakryté monitory (IP65), Panel PC a Comfort Panely Plně zakryté HMI zařízení (IP65 ze všech stran) založené na IFP/IPC477D Panel PC/Comfort Panel ech Úzké s moderním vzhledem Kapacitní s multitouch/single-touch (Panel) Montovatelné na podpůrné ruce, nohy Devices 19", 22" 477D PRO/IFP PRO 15" 477D PRO 15",19",22" 477E PRO 15",19", 22" Comfort Panel PRO 12" Comfort Panel PRO Strana 18

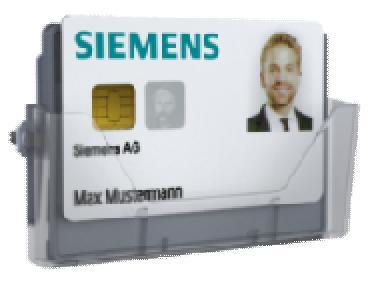

19 WinCC novinky User login pomocí RFID card reader SIMATIC RF1060R Local user management Zdarma aplikace na Online Supportu: User login pomocí RFID card reader, SIMATIC RF1060R pro SIMATIC Comfort Panels SIMATIC IPC SIMATIC HMI PRO Devices od WinCC Advanced V14 SP1 Central user management Placený premium add-on PM-LOGON pro user login, například pro RFID (SIMATIC RF1060R, Admitto, Omnikey) s central user management SIMATIC Comfort Panels WinCC RT Professional and Advanced WinCC V7.X and PCS 7 WinCC Option WinCC Option WinCC Add-on WinCC Runtime WinCC Add-on WinCC Option PM- LOGON Strana 19

20 WinCC novinky User login pomocí RFID card reader Comfort panel PM-Logon Basic se připojí na RFID čtečku a přečte UID karty. Pomocí SOAP service je UID zapsáno do Tagu. Runtime musí reagovat na změnu tohoto tagu a načtené UID je použito jako heslo pro přihlášení. WinCC Advanced RT Požadavky: SIMATIC TP Comfort Panel s X86 procesorem (od 7 ) SIMATIC TP Comfort Pro Panel s x86 procesorem KP400 Comfort nebo KTP400 Comfort nejsou podporovány RF1060R čtečka karet Volný USB port na panelu nebo na IPC Engineering PC pomocí TIA V14 SP1 Strana 20

21 WinCC novinky User login pomocí RFID card reader Strana 21

22 WinCC novinky User login pomocí RFID card reader Instalace na Comfort panel Instalace PM-Logon Basic do Comfort panelu nebo do IPC pomocí SW Simatic ProSave, který je automaticky nainstalován společně s WinCC. Zde je volně ke stažení PM-Logon Basic Runtime for Panels Strana 22

23 WinCC novinky User login pomocí RFID card reader Instalace na Comfort panel Instalace na inženýrské PC Instalace pomocí vizardu Odebrat zaškrtnutí. Transfer Settings v panelu Strana 23

24 WinCC novinky User login pomocí RFID card reader Instalace na Comfort panel Přenos pomocí ProSave Instalace pomocí vizardu Strana 24

25 WinCC novinky User login pomocí RFID card reader Instalace na Comfort panel Přenos pomocí ProSave Strana 25

26 WinCC novinky User login pomocí RFID card reader Instalace na Comfort panel Zapnutí služby SOAP Pomocí SOAP service je UID karty zapsáno do Tagu. Strana 26

27 WinCC novinky User login pomocí RFID card reader Instalace na Comfort panel Uvolnění Web service na panelu Restart web serveru Uvolnění SOAP služby pro vytvořeného uživatele. Vytváření uživatele pro PM-Logon Strana 27

28 WinCC novinky User login pomocí RFID card reader Instalace na Comfort panel Konfigurace PM-Logon na panelu Strana 28

29 WinCC novinky User login pomocí RFID card reader Instalace na Comfort panel Konfigurace PM-Logon na panelu Zadání uživatele a jeho hesla, kterého jsme vytvořili ve Web service pro SOAP službu Proměnná pro přenos UID karty do HMI aplikace Strana 29

30 WinCC novinky User login pomocí RFID card reader Instalace na Comfort panel Konfigurace uživatelů Jakmile někdo přiloží kartu je čtečce, tak uvidím její UID. Uvolním zobrazení UID karty v seznamu událostí Strana 30

31 WinCC novinky User login pomocí RFID card reader Instalace na Comfort panel Nastavení uživatelů v HMI projektu Uživatel se přihlašuje pouze heslem není nutno zadávat jméno uživatele. Strana 31

32 WinCC novinky User login pomocí RFID card reader Instalace na Comfort panel Nastavení uživatelů v HMI projektu Zadané heslo odpovídá UID karty, kterou uživatel vlastní. Strana 32

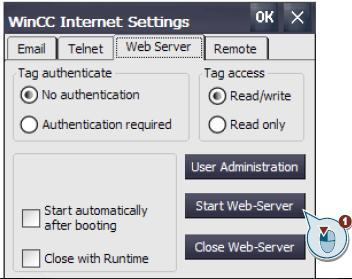

33 WinCC novinky User login pomocí RFID card reader Instalace na Comfort panel VB Script reakce na naplnění proměnné PMLOGON_UID hodnotou UID z karty. Na změnu hodnoty v Tagu se spustí VB Script, pro přihlášení uživatele pomocí UID z přiložené karty. Přihlášení uživatele Strana 33

34 HMI Option+ Options pro SIMATIC HMI Comfort Panels Unrestricted Siemens AG 2018 siemens.com/hmi-option-plus

35 HMI Option+ Přehled HMI Option+ HMI Option+ je add-on pro Comfort Panely 7 22, Comfort Outdoor Panely and Comfort Panely PRO pro rozšíření standardní funkcionality. Od TIA Portalu V15! Snadná instalace pomocí SIMATIC ProSave (je ale nutná verze ProSave, která se dodává s TIA Portalem V15) Konfigurace přímo na HMI panelu Faceplates a images pro vizualizaci v runtime Zdarma aplikační příklad s dokumentací Strana 35

36 HMI Option+ Technický koncept WinCC Runtime HMI Option+ poskytuje rozraní mezi operačním systémem a WinCC Runtime pro výměnu dat v obou směrech. Data jsou ve WinCC Runtime dostupná jako interní proměnné. HMI Option+ Operating system Strana 36

37 HMI Option+ Technický koncept HMI Option+ poskytuje rozraní mezi operačním systémem a WinCC Runtime pro výměnu dat v obou směrech. Data jsou ve WinCC Runtime dostupná jako interní proměnné. Co zapnu v konfiguračním programu To mohu vidět pomocí interních proměnných i v WinCC runtime Strana 37

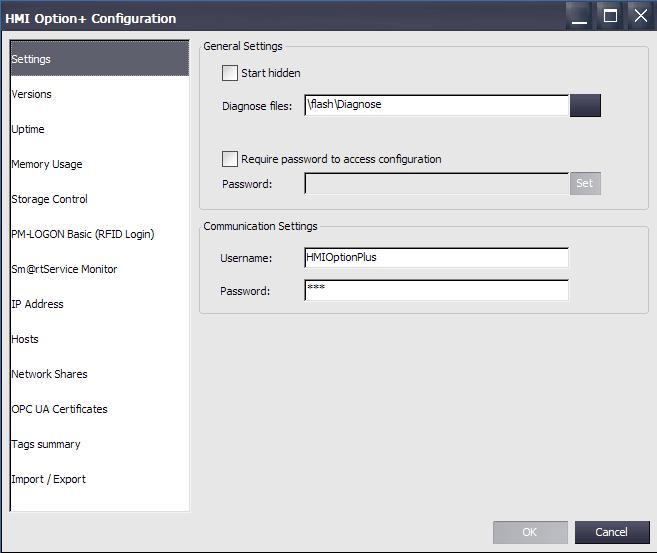

38 HMI Option+ komponenty Konfigurace HMI Option+ konfigurace Jedná se o samostatnou Windows CE aplikaci pro nastavení parametrů přímo na HMI Pohodlná aktivace a deaktivace jednotlivých funkci, dokonce i za chodu WinCC Runtime. Import a export nastavení pro použití v dalších zařízení Strana 38

39 HMI Option+ komponenty Konzole HMI Option+ konzole Poskytuje zpětnou vazbu o aktualním stavu aplikace a aktivních funkcí. Snadná diagnostika událostí a poruch přímo na HMI panelu Hlášení mohou být filtrovány podle jejich typu Běží kompletně na pozadí a otevírá se jen, když je to potřeba Strana 39

40 HMI Option+ komponenty Runtime vizualizace HMI Option+ runtime vizualizace Moderní vizualizace funkcí, optimalizovaná pro dotykové ovládání. Dovoluje přístup na téměř všechny funkce z WinCC Runtime Lze přizpůsobit dle požadavků zákazníka. Strana 40

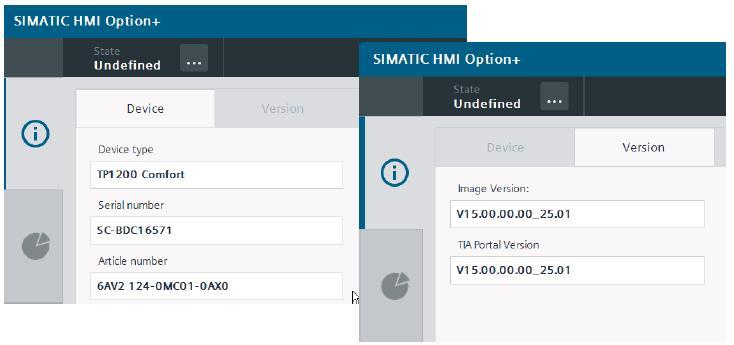

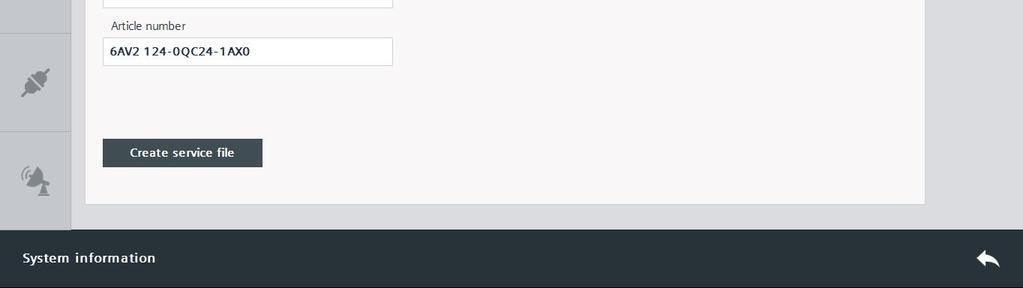

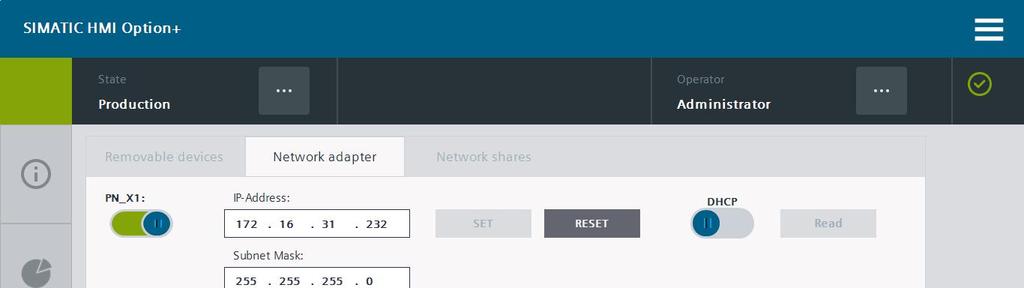

41 HMI Option+ Funkce + Systémové a diagnostické informace Zobrazit a modifikovat IP adresu panelu MLFB (objednací číslo), typ panelu, verze aktuální image v panelu a seriové číslo panelu Počet hodin chodu Využití paměti (interní a externí USB/SD) Firmware verze v panelu Verze TIA Portalu, ve které byl udělán projekt v panelu Seriové číslo panelu Objednací číslo panelu Typ panelu Doba od posledního přehrání image panelu Jak dlouho běží RT Doba od posledního startu/restartu panelu Volné místo Použité místo Strana 41

42 HMI Option+ Funkce Strana 42

43 HMI Option+ Funkce Automatické připojení USB disku po jeho připojení + Bezpečnost Logování uživatele přes RFID Konfigurace rozhraní aktivace a deaktivace USB, SD karty a síťových rozhraní z runtime Strana 43

44 HMI Option+ Funkce Aktivní/neaktivní Počet připojení Sledované porty Automatické odhlášení lokálního operátora, pokus se někdo přihlásí vzdáleně + Service Sledování vzniklých Sm@rtClient connections Zobrazení IP adresy připojených zařízení Automatické odhlášení lokálního operátora, pokus se někdo přihlásí vzdáleně Ukončení Sm@rtClient connections Místo IP adres jsou do proměnných zapsána jména připojeného zařízení Strana 44

45 HMI Option+ Funkce + Další možnosti Připojení RFID čtečky Připojení na síťové disky, včetně kontroly přístupnosti Automatické uložení a přenos certifikátů Generování servisních souborů Správa LM-host file Strana 45

46 HMI Option+ Podporovaná zařízení Comfort Panels 7" - 22" (including redesign devices) Comfort Outdoor Panels 7", 15" Comfort Panels PRO 12" - 22" Comfort Panels INOX 7" - 19" Strana 46

47 HMI Option+ Plánováno ve V2 Plánováno na 4.kvartál / QR code čtečka Kód bude zapsán přímo do proměnné Podpora pro Mobile Panel 2nd generation 7", 9" Komunikace přes OPC UA Konverze ze SOAP do OPC UA Rošíření informací v servisním souboru SIMATIC Logon Optimalizace certifikátů Windows CE Desktop Nastavení schování jednotlivých ikon Strana 47

48 HMI Option+ Strana 48

49 HMI Option+ Download Kompletní příklad obsahuje: Instalace HMI Option+ Dokumentace TIA Portal library TIA Portal příkladový projekt Download podle ID nebo z Industry Online Support pomocí následujícího linku: Strana 49

50 System Functions Project upgrade V13 SP1/SP2 (can be used with V15 license) V15 Engineering Software V13-project V13 SP1 project V14 project V14 SP1 project V15 project Project upgrade to V13 SP1 Project upgrade to V15 Side-by-side installation of V13 SP1/SP2, V14 SP1 and V15 allows access to all project versions Strana 50

51 Mindsphere

52 Digitalizace v TIA Portalu 1 Automatické provedení inženýrských úloh 2 PLM integrace do automatizace inženýrských úloh 3 Efektivní inženýring založený na cloudu. 4 Virtuální zprovoznění (digitální dvojče) 5 Integrovaná správa energií (Energy Management) 6 Bezpečnost Integrated Engineering Mechanic Electric Automation Datová síť Digital Workflow 7 Sběr dat a jejich analýza Dlouhodobá archivace dat Data musí být i vzdálení přístupná Zabezpečení dat Nástroje pro analýzu dat 8 Řízení robotů pomocí SIMATIC 9 Komunikační sítě (IIoT data) Simulace a uvedení do provozu 4 SCADA Transparent Operation 5 Výroba Cloud 7 Maintenance and Údržba a optimalizace optimization Strana 52

53 Kde se ukládají a zpracovávají data? Cloud MindSphere SCADA system Operátorský panel PLC Strana 53

54 MindSphere Cloudový operační systém s funkcemi pro analýzu velkého objemu dat, vývoj aplikací a služeb Všude dostupný pomocí webového rozhranní Open IoT (Internet of things) sběr dat z mnoha zařízení Vizualizace, simulace a predikce dat Bezpečný přenos a úložiště dat Prediktivní údržba Zvýšení bezpečnosti Neustálý dozor nad produkcí Optimalizace spotřeby energií Maximalizace dostupnosti zařízení Možnost využití plného potenciálu zařízení Strana 54

55 MindSphere Cloudový operační systém s funkcemi pro analýzu velkého objemu dat, vývoj aplikací a služeb. -Poskytovatel cloudových služeb - od verze 3.0 Amazon Web Services - Možnost rozšíření o jiné databáze např. pro použití ve vlastních aplikacích (Mongo DB, Postgres DB, Redis, RabbitMQ...) -Analýza dat pomocí aplikací Siemens, aplikací partnerů či vlastních aplikací - Fleet Manager (trendy, upozornění na události) - TIBCO Jaspersoft (dashboardy, zobrazení grafů apod.) - RailiGent (aplikace pro správu železničních systémů) - Navigator (správa budov, sledování spotřeb...) Vývoj vlastních aplikací - Účet MindAccess developer umožňuje vývoj a testování vlastních aplikací - K dispozici je 18 API (predikce trendů, počasí, správce souborů, detekce anomálií...) -Připojení velkého množství zařízení - MindConnect IPC umožňují připojení zařízení skrz protokol S7 či OPC - MindConnect FB-1500 je knihovna TIA portálu zajišťující snadné a bezplatné připojení S PLC - MindConnect LIB je knihovna v jazyce C, pomocí které lze připojit velké množství zařízení (android, windows, linux...) - MindConnect EdgeAnalytics (X-tools) je komplexní nástroj pro rychlou akvizici dat, jejich předzpracování a uložení do MindSphere -... Strana 55

56 MindSphere Open IoT Sbírání a procesing dat z celého světa Připojení zdrojů dat do jedné databáze Amazon web services Standardy OPC, S7 Windows, Linux, Android zařízení, SW, databáze apod. Bezpečná konektivita MindConnect Nano, IoT2040, MindConnect LIB... Plug and Play zařízení, knihovny, API Podléhá standardům ISO 27001, IEC 62443, BSI 256bit SSL/TLS Open Platform as a Service (PaaS) Veřejná cloud služba umožňující tvorbu a správu aplikací Autor aplikace je jeho úplným vlastníkem a může ji prodávat dále pro účely použití v MS Dostupné API umožňují vývoj aplikací pro všechny účely Dostatečně flexibilní platforma pro uživatele bez nutnosti programování OS, runtimu... Strana 56

57 MindSphere MindSphere Veřejná cloud služba umožňující tvorbu a správu aplikací Autor aplikace je jeho úplným vlastníkem a může ji prodávat dále pro účely použití v MS Dostupné API umožňují vývoj aplikací pro všechny účely Dostatečně flexibilní platforma pro uživatele bez nutnosti programování OS, runtimu... Strana 57

58 MindSphere příklad nasazení SCADA system Motivace pro koncového zákazníka a pro výrobce strojů Nemám zde specialisty, kteří jsou schopni vyhodnotit uložená výrobní data! Koncový zákazník Jak mohu minimalizovat dobu neplánované odstávky? Výrobce výrobní linky Mám specialisty, ale nemám výrobní data! Strana 58

59 MindSphere příklad nasazení Po celém světě mám nasazeno velké množství výrobních linek a chtěl bych data o nich. Výrobce výrobní linky Jak získat výrobní data z výrobních linek? Strana 59

60 Získám data o chodu mé linky. MindSphere příklad nasazení Výrobce linky mi poskytne Koncový zákazník informaci o přenastavení linky pro zvýšení efektivity. Což vede k Motivace snížení nákladů. pro koncového zákazníka Redukce doby neplánované odstávky Zvýšení efektivity údržby efficiency Redukce nákladů a zvýšení efektivity Strana 60 Výrobce linky mi poskytne informaci o době, kdy je potřeba udělat servisní zásah. Získám data pro optimalizací výrobních postupů pro nově realizované výrobní linky. Řešení: Cloud MindSphere Aplikace od výrobce linky Aplikace od Siemens Mám data pro rychlý servisní zásah. V době záruky mohu predikovat problémy a tím snížit své náklady a podpořit dobré jméno své firmy. Aplikace pro prediktivní údržbu mi přinese další Výrobce výrobní pravidelný zisk, který linky koncový zákazník rád zaplatí. Motivace pro výrobce linky Realizace nového modelu servisních služeb založených na datech v cloudu Zvýšení efektivity servisu Minimalizace nákladů na servis v době záruky Obhajitelné náklady na servis pro koncového zákazníka dle dat z MindSphere

61 MindSphere základní pojmy Koncový zákazník vidí jen na svá data! Koncový zákazník vidí jen na svá data! Koncový zákazník vidí jen na svá data! Část Tenantu pro koncového zákazníka v Bratislavě. Koupím si licenci pro MindSphere a získám Tenant. Chci mít uložená data ze všech linek v cloudu. Výrobce linek vidí na všechna data! Po celém světě mám nasazeno velké množství výrobních linek. Koncový zákazník vidí jen na svá data! Výrobce výrobní linky Tenant Výrobce výrobních linek si objedná vlastní virtuální prostor (část cloudu), ve kterém budou data uložena a poběží zde aplikace, s kterými jednotlivý uživatelé tenantu pracují. Strana 61

62 MindSphere základní pojmy Výrobní linka 1 Asset Výrobní linka 1 Technologický celek s jedním přístupovým bodem do MindSphere. Výrobní linka 2 Asset Výrobní linka 2 Výrobní linka 3 Asset Výrobní linka 3 Strana 62

63 MindSphere základní pojmy Výrobní linka 1 Asset Výrobní linka 1 Odvíjení Řezání Plnění Uzavření Lisování Etiketa Aspect Odvíjení Část technologického celku, jejíž data společně sledujeme Strana 63 Aspect Řezání Aspect Plnění Otáčky motoru Doba chodu motoru Mazání motoru Aspect Uzavření Data point Otáčky motoru Aspect Lisování Aspect Etiketa Data point Doba chodu motoru Proměnná či jiný konkrétní bod, který obsahuje sledovanou informaci. Data point Mazání motoru

64 MindSphere Tři základní komponenty v MindSphere: MindConnect připojení zařízení k MindSphere MindAccess přístup uživatele do MindSphere MindApps aplikace pro zpracování dat MindApps MindAccess MindConnect Strana 64

65 MindSphere MindConnect MindConnect prvky zajišťují připojení zařízení do MindSphere Existují SW i HW řešení připojení HW řešení pomocí MindConnect IPC podporují protokol S7 a OPC SW řešení zahrnuje knihovnu pro S PLC, knihovnu pro připojení pomocí C skriptu, CMS X-Tools atd. MindApps MindAccess MindConnect HW SW Strana 65

66 MindSphere MindApps Aplikace pro analýzu dat grafy, tabulky, upozornění na události, , PDF reporty, atd. Podpora aplikací Siemens, aplikací třetích stran i vlastních aplikací Pro vývoj vlastních aplikací jsou dostupná API Portfolio aplikací i API neustále roste MindApps MindAccess MindConnect HW SW Strana 66

67 MindSphere MindAccess MindAccess poskytuje uživateli přístup do MindSphere Jedná se o účet uživatelský (MindAccess User) nebo developerský (MindAccess Developer) User může dle pravomocí (admin, user) využívat MindApps a spravovat MS Developer může dle typu účtu (S/M/L) využívat funkce pro vývojáře MindApps MindAccess User Developer MindConnect HW SW Strana 67

68 MindSphere MindConnect MindConnect hlavní charakteristika: Jednoúčelové IoT propojovací HW zařízení: MindConnect Nano, MindConnect IoT2040 a MindConnect FB S (pomocí nastavení v TIA Portal v14) Přímá integrace MindConnect ve standardních Siemens produktech, např. SINUMERIK a RUGGEDCOM MindConnect Software, APIs a Libraries pro vlastní aplikace nebo zařízení Key MindSphere Connectivity Suite Features 1 MindConnect Nano a 2 ve standardních Siemens produktech, 3 MindConnect např. SIMATIC,SINUMERIK a IoT2040 RUGGEDCOM MindConnect Software, MindConnect APIs a MindConnect Lib pro všechny SW a HW jiných výrobců Strana 68 MindConnect SW MindConnect Lib Windows / Linux

69 MindSphere MindConnect MindSphere Data significance MindConnect S MindConnect S7 Protokol Field device OPC UA Field device Field device Open gateway Field device SCADA Field device Field device Integrovaná konektivita Například funkční bloky pro S S7-300/400 Zařízení pro připojení MindConnect (Nano, IOT ) IPC/IOT a SW pro připojení SCALANCE a SW pro připojení WinCC (připravuje se) SCADA connectivity Strana 69 1) Outlook Company IT-expertise and infrastructure

70 MindConnect MindConnect elementy slouží k připojení zařízení do MindSphere Připojení lze řešit pomocí HW nebo SW HW řešení: MindConnect Nano MindConnect IoT2040 SW řešení: MindConnect FB-1500 MindConnect LIB MindConnect Edge Analytics MindConnect API MindConnect IoT Extension MindConnect Integration Některá zařízení mají konektivitu integrovanou Sinumerik, Ruggedcom RX1400 Strana 70

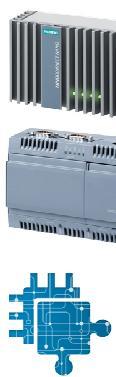

71 MindConnect Nano MindConnect IoT2040 Průmyslová PC kompaktních rozměrů Linux upravený pro konektivitu s MindSphere Podpora protokolů S7 a OPC Zajišťuje bezpečný přenos dat (dle norem ISO 27001/IEC 62333) Umožňují pouze jednosměrnou komunikaci 500 MB buffer pro případ výpadku spojení Idesílají data do MindSphere každých 10 sekund MindConnect Nano Sběr dat: až 250 proměnných za sekundu Cena: 990 MindConnect IoT2040 Sběr dat: až 30 proměnných za sekundu Cena: 249 WEB Strana 71

72 MindConnect FB-1500 Knihovna TIA Portálu obsahující funkční bloky pro Simatic S PLC Podporuje i fail-safe PLC Programování ve STEP7 Professional V14 Sběr až 110 proměnných za sekundu MCFB-1500 je zdarma dostupná knihovna Obsahuje datový buffer Není potřeba žádný další hardware než PLC Zajišťuje jednosměrnou bezpečnou komunikaci Ukázkový projekt a dokumentace: WEB Strana 72

73 MindConnect LIB Knihovna napsaná v jazyce C (software development kit) Připojení mnoha zařízení Custom Agent (Windows, Linux, Android, ARM/MIPS,...) Umožňuje oboustrannou komunikaci Podporuje výměnu souborů Pro stažení a užívání je potřeba MindAccess Developer (S jen pro testování) Sběr dat: až 250 proměnných za sekundu Odesílání dat každých 10 sekund TLS 1.2 komunikace ( b klíč) Strana 73

74 MindConnect API Applicatoin programming interface Umožňuje vývoj vlastních cest ( custom agent ) pro odesílání dat do MindSphere Přenos dat probíhá pomocí HTTP přes port 443 Zařízení musí podporovat HTTP, TLS, JSON parsing, JWT a HMAC Funkce: Onboarding Autentizace Upload dat Upload souborů Vytváření, příjem a kvitování alarmů Stažení souborů z MindSphere (firmware apod.)... Strana 74

75 MindSphere API API Application Programming Interface Skupina protokolů, nástrojů a postupů pro definici aplikací Usnadňují programování jedná se o bloky kódů, které stačí upravit a poskládat dohromady Množství API neustále roste dle požadavků uživatelů Pro jejich užívání je nutné vlastnit MindSphere DevOps Plan API Agent Management Popis Tvorba, editace, smazání MindConnect zařízení, on/off-boarding zařízení Asset Management Tvorba, čtení, aktualizace, mazání assetů. Identity and Access Management Správa uživatelů a jejich přístupových práv. Strana 75

76 MindSphere API API Time Series Service Popis Sběr dat ze zařízení (časová značka + hodnota). Time Series Aggeragate Service Čtení agregovaných dat ve 3 intervalech (2 minuty, 1 hodina, 1 den). Model Management Definice datových modelů a jejich popis pro přehled a porozumění. MindConnect API Vývoj custom agentů, připojování zařízení a aplikací do MS. Analytics KPI calculation Analytics Anomaly Detection Výpočet KPI (Key Performance Indicator) pro asset. Využívá zdrojů dat jako senzory, alarmy aplikací nebo kalendář. Získání informaci o dostupnosti, poruchovosti, diagnostice apod. Detekce anomálií v datasetu. Algoritmus lze natrénovat na množině normálních dat a identifikovat tak nepravidelnosti a zajisit včasné například uporoznění na špatný stav zařízení. Strana 76

77 MindSphere API API Analytics Event Analytics Analytics Signal Validation Analytics Signal Calculation Analytics Trend Prediction Popis Statistická analýza a vizualizace chybových hlášení assetů. Systém lze natrénovat pro hledání vzorů v chybových hlášeních. API umožňuje i vyhledávání alarmů pro usnadnění práce. Detekce běžných anomálií a chyb v posloupnosti dat pro zlepšení postprocesingu. API obsahuje kontrolu rozsahu hodnot, detekce špiček a skokových změn, analýzu šumu, změn frekvence apod. Výpočet (interpolace) chybějících hodnot signálu či zpracování uložených dat. -Matematické funkce (+, -, /, *, abs, sin, cos, tan, negace atd.) -Interpolace dat -Statistické operátory (min, max, avg, median, suma atd.) -Vyhlazení signálů (klouzavý průměr, mediánový filtr) -Transformace signálů (Fourierova, sinová, cosinová transformace) Lineární a polynomiální regrese dat za účelem odhadu budoucích hodnot. Context Delivery Service Poskytuje souborový systém pro ukládání dokumentů (PDF, JSON, Word...). Strana 77

78 MindSphere API API Popis File Service Data Flow Engine Event Management Service Notification Service Čtení, zápis a mazání BLOB souborů (binary large object). -Nahrání, aktualizace a mazání souborů souvisejících s assety Organizace akcí prováděných v závislosti na příchozích datech. Definice pravidel pro spouštění jednotlivých akcí. Monitorovat lze posloupnosti dat, stav assetů nebo nahrané sobory. Správa standardních a vlastních událostí a upozornění. Alarmy, události a varování lze získat z produkčního systému a následně pomocí API Notification Service informovat uživatele. Odesílání upozornění uživatelům pomocí u, SMS či push notifikací. Strana 78

79 MindConnect Edge Analytics MC Edge Analytics je založen na CMS X-tools condition monitoring system Vizualizace dat pomocí grafů, reporty, dashboardy, měření pomocí kurzorů apod. Analytický systém podporující sběr dat z mnoha zařízení S7 300/400/1200/1500, S7 WinAC RTX SIMATIC TDC SIMOTION CMS 2000/4000 OPC UA Server UDP, TCP/IP Akvizice dat s frekvencí až 192kHz Stand-alone nebo server-client (až 16 klientů) Windows 7, Windows Server 2008 R2 Strana 79

80 MindConnect IoT Extension Rozšíření konektivity o množství protokolů Podpora velkého množství zařízení Poskytuje vývojové prostředí pro konfiguraci custom agentů Podporované protokoly: HTTP/HTTPS, TCP, VNC, MQTT / MQTT+TLS, REST, SmartRest 1.0 / 2.0, OPC-UA, Modbus/RTU, Modbus/TCP, CAN bus, MMC, SPI, I2C, McASP Kompatibilní zařízení: Adeunis LoRAWAN, BeagleBone Black, Cinterion Java Modules, CloudGate, Dell Edge Gateway, INSYS Smart Devices INSYS OS, INSYS Smart Devices icom OS, Janz Tec empc A/RPI, Libelium-Mesehlium, Mbed u-blox C027, Meitrack, Netcomm, OPCUA Java Gateway, OWA3x, QuecLink, RaspberryPi, Red Lion RAM, SMARTBox, Robustel, SIGFOX, SMARTBox IO, SMARTBox Mini, TC3G, Telic, TinkerForge, Tixi Strana 80

81 MindConnect Integration Integrace podnikových informačních systémů, archivačních systémů, databází apod. do MindSphere Mapování datových systémů pomocí grafického rozhranní ve webovém prohlížeči Verze pro lokální a cloudové systémy Podporované cloudové systémy: FTP(S), SOAP, REST, OData 2.0, OData 4.0, Alfabet, Cumulocity, Apps, BigQuery, Calendar, Cloud Storage, Contacts, Drive, Cloud Pub/Sub, Sheets,S3, SNS, SQS, Apache Solr, AvaTax, Concur, Coupa, Magento, Marketo, Microsoft Dynamics, NetSuite, SAP cloud, SAP Hana Marketing Cloud, Salesforce, Salesforce CRM, ServiceNow, Slack, StrikeIron, SuccesFactors, SugarCRM, Zendesk Podporované lokální systémy: Ariba, OnRamp, LotusNotes, OFTP, Oracle, PeopleSoft, Remedy, SAP, SAP XI, Siebel, AS/400, JavaBeans, JDBC, Apache HIVE, MongoDB, Cassandra, HDFS, Apache Impala, Apache WebSphereMQ, Tuxedo, MSMQ, Apache Kafka Strana 81

82 MindSphere MindApps Aplikace pro analýzu dat grafy, tabulky, upozornění na události, , PDF reporty, atd. Podpora aplikací Siemens, aplikací třetích stran i vlastních aplikací Pro vývoj vlastních aplikací jsou dostupná API MindApps Portfolio aplikací i API neustále roste MindAccess MindConnect HW SW Strana 82

83 MindApps MindSphere účet zahrnuje tyto aplikace: IoT Data Modeler správa uživatelů, zařízení a subtenantů Fleet Manager analýza, vizualizace, sledování zařízení, upozornění na události, export dat Application Manager registrace aplikací, generování aplikací do MS UTS Reporting přehled událostí v MS (použití API, aplikace), datové toky, reporty apod. Další aplikace: Manage My Machines TIBCO Jaspersoft Services Navigator Railigent... Strana 83

84 MindApps IoT Data Modeler IoT Data Modeler 1) Přehled 2) Detail Správa Tenantu Tenant SubTenant (Budova, fabrika, kancelář...) Asset (motor, robot...) Přehled uživatelů (vytvoření, editace uživ.) Strana 84

85 MindApps IoT Data Modeler Přehled assetů Informace o agentovi (MindConnect Nano, MC FB ) Přehled aspektů (proměnné, datapointy) Název budovy, fabriky, lokace... Jednotlivé assety (přístroje...) Smazání, přesun, kopírování, editace assetu Strana 85

86 MindApps Fleet Manager Přehled assetů tabulka, mapa (pokud zadám souřadnice) Zobrazení aspectů trend Requesty oznámení událostí Export dat CSV, JSON Rules pravidla pro requesty překročení hodnoty apod. Info Visual Analyzer odkaz na aplikaci Visual Analyzer MMM Dashboard (Manage My Machines) Informační panel pro Sinumerik * - některé funkce dostupné pouze v variantě plus (rules+requests) Strana 86

87 MindApps Fleet Manager Ascpects 1) Změna časového měřítka 2) Volba aspectu 3) Informace o událostech 4) Osa (dle zobrazovaných jednotek) 5) Časová osa 6) Volba proměnných 7) Volba jednotek, komentáře, visual analyser Strana 87

88 MindApps Fleet Manager Requests (Events) Upozornění na události Dle závažnosti ( ) Rules Pravidla pro spuštění requestů Dle podmínky: Možnost hystereze Zaslání u Strana 88

89 MindApps Fleet Manager Export dat Hodnoty proměnné za časový interval CSV a JSON formát Info Strana 89

90 MindApps Siemens aplikace O 2 M O 2 M Order OEE Monitor OEE (overal equipment effectivness) Grafické znázornění KPI (key performance indicator) Přehled o produkčním řetězci Snadná analýza neefektivních prvků Strana 90

91 Síť partnerů nabízí školení, účelově specifické aplikace, projekty, technickou podporu apod. Strana 91

92 MindApps MindSphere AppStore Veškeré dostupné aplikace jsou k dostání v MindSphere AppStoru Vlastní aplikace sem mohou být nahrány a nabízeny Strana 92

93 MindSphere MindAccess MindAccess poskytuje uživateli přístup do MindSphere Jedná se o účet uživatelský (MindAccess User) nebo developerský (MindAccess Developer) User může dle pravomocí (admin, user) využívat MindApps a spravovat MS Developer může dle typu účtu (S/M/L) využívat funkce pro vývojáře MindApps MindAccess User Developer MindConnect HW SW Strana 93

94 Cenový model MindSphere V3.0 MindAccess Iot Value Plan MindAccess DevOps Plan Sběr a ukládání dat Produktivní tenant Správa assetů Správa uživatelů Fleet Manager MindConnect Iot Extension Přístup do App Storu MindAccess Developer Developer Cloud Foundry Developer tenant Základní API Testovací správa assetů uživatelů Ukládání dat pro potřeby testování Developer cockpit MindAccess Operator Produktivní Cloud Foundry Produktivní tenant Základní API Operator cockpit Přístup do App Storu S M L S M L S M L MindAccess IoT Value Plan Používání MindSphere v produktivním prostředí bez vývoje aplikací MindAccess Developer pouze vývoj aplikací mimo produktivní prostředí MindAccess Operator uvolnění vlastních aplikací do produktivního prostředí a jejich distribuce (App Store) Strana 94

95 Cenový model MindSphere V3.0 IoT Value Pack S M L Počet uživatelů / subtenantů 50/10 150/40 500/80 Počet agentů (MindConnect) Počet assetů Upload dat (timeseries) 2kB/s 10kB/s 100kB/s Úložiště dat (timeseries) 60GB 300GB 3TB Měsíční upload dat (Iot extensions) 5GB 5GB 5GB Úložiště souborů 50GB 100GB 500GB Správa uživatelů Správa assetů Produktivní tenant Přístup do App Storu Fleet Manager Basic + rules/events Strana 95

96 Cenový model MindSphere V3.0 Developer S M L RAM (testování a vývoj) 2GB 10GB 20GB Cloud Foundry (testování a vývoj) Highly Available system (3AZ) Development tenant Developer cockpit Fleet Manager basic MindSphere API Backing service instances Počet uživatelských účtů Měsíční odchozí datový limit 60GB 300GB 600GB Měsíční limit nahraných aplikací Měsíční příchozí datový limit 20GB 100GB 200GB Úložiště souborů 10GB 50GB 100GB Podporované buildpacky Java /.Net core Java /.Net core Java /.Net core Strana 96

97 Cenový model MindSphere V3.0 Operator S M L RAM (produktivni prostředí) 2GB 10GB 20GB Produktivní Cloud Foundry Highly Available system (3AZ) Produktivní tenant Provider cockpit + přístup do App Storu Fleet Manager Basic MindSphere API Měsíční odchozí datový limit 60GB 300GB 600GB Měsíční příchozí datový limit 10GB 10GB 10GB Měsíční limit nahraných aplikací Parametry a limity ve výše uvedených tabulkách lze libovolně vylepšovat a navyšovat Uvedené hodnoty jsou orientační Strana 97

98 MindSphere Strana 98

99 MindSphere Strana 99

100 TIA Selection Tool Strana 100

101 Siemens školicí středisko Standardní Siemens školení realizovaná po celém světě Čeští lektoři Bradlec u Mladé Boleslavi, Ostrava nebo přímo u zákazníka Školení šitá na míru Siemens certifikát Strana 101

102 Bezplatná technická podpora Strana 102

103 Děkuji za pozornost! Ing. Ladislav Plachý Produktový manager HMI Siemens s.r.o. Siemensova 1, Praha Strana 103
