1 WinCC TIA Portal V15.1 TIA na dosah

2 Kontakt Ing. Ladislav Plachý Produktový manager HMI Siemens s.r.o. Siemensova 1, Praha

3 TIA na dosah HMI WinCC Basic/Comfort/Advanced V15.1 Aplikační příklad Dlouhodobá archivace v comfort panelu GMP - WinCC Audit Automatické generování projektu HMI SiVArc HMI Design HMI Template Suit HMI Toolbox

4 WinCC Basic/Comfort/Advanced V15.1

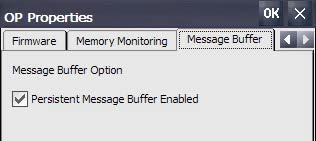

5 SIMATIC HMI Panely Vylepšení WinCC V15.1 Nové nastavení: Persistent Message Buffer Nastavení pomocí TIA Portálu pro Basic panely, Comfort panely a Mobilní panely Persistent Message Buffer Enable Remanentní (zůstane naplněný i po vypnutí napájení) buffer zpráv bude aktivován. Zprávy (alarmy), které přijdou do panelu, budou ukládány do interní flash paměti. Interní flash paměť bude více zatěžována. Po restartu panelu bude message buffer stále naplněn alarmy. Persistent Message Buffer Disable Remanentní buffer zpráv bude deaktivován. Zprávy nebudou ukládány do interní flash paměti. Interní flash paměť bude méně zatěžována. Po restartu panelu bude message buffer prázdný. Tj. alarmy v message bufferu vidím, dokud se panel nevypne. Nastavení přímo na Comfort panelu nebo Mobilním panelu Pro prodloužení životnosti vypněte»persistent Message Buffer«a důležité zprávy ukládejte do archivu!

6 SIMATIC HMI Panely Vylepšení WinCC V15.1 Nové image pro mobilních panely druhé generace Image dostupné pro nahrání do zařízení Image mohou být nahrány z TIA Portálu do následujících zařízení: KTP400F KTP700 and KTP700F KTP900 and KTP900F Konfigurace jako V15 zařízení Nyní je možná konfugurace jako V15 zařízení TIA projekt může být následně přenesený pro image V15 Nové image jsou dostupné pro tyto panely: KTP400F Mobile KTP700(F) Mobile KTP900(F) Mobile KTP Mobile Image V15.1 dostupné pro konfiguraci zařízení

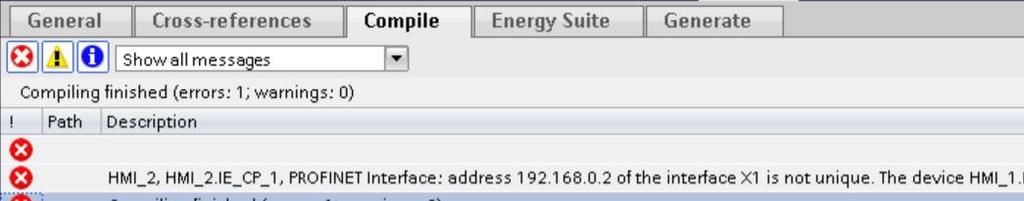

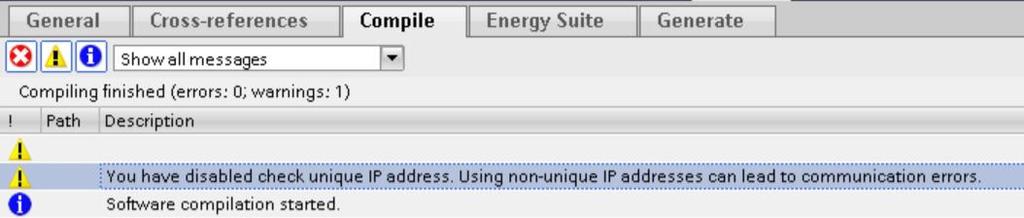

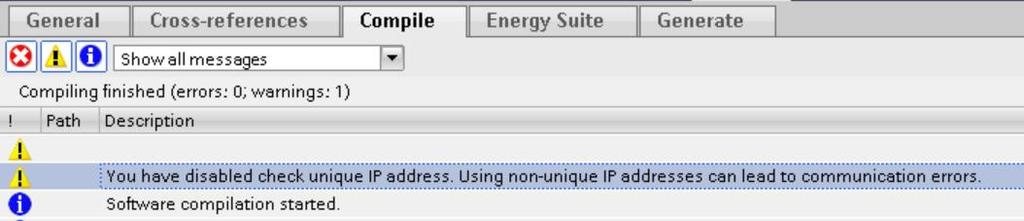

7 SIMATIC HMI Panely Vylepšení WinCC V15.1 Nové nastavení: Kontrola IP adresy na její jedinečnost (stejná adresa je použita jen jednou) Kontrola IP adresy pro jedinečnost Enable Zařízením na profinetu bude kontrolována jedinečnost IP adresy. Pokud je tato funkce povolena, TIA Portál vyhodnotí stejné IP adresy jako chybu. Kontrola IP adresy pro jedinečnost Disable Zařízením na profinetu nebude kontrolována jedinečnost IP adresy. Vypnutí této funkce umožňuje použít více zařizení se stejnou IP adresou v jednom projektu.

8 SIMATIC HMI Panely Vylepšení WinCC V15.1

9 SIMATIC HMI Panely Vylepšení WinCC V15.1

10 SIMATIC HMI Panely Novinky v HMI Option+ V2 HMI Option+ V2 pro WinCC V15.1 Obecné + Interní komunikace prostřednictvím OPC UA Přechod z komunikace SOAP na OPC UA + Podpora mobilních panelů druhé generace 7", 9" Q4 WinCC Runtime HMI Option+ Operační systém Další funkce + + SIMATIC Logon Vylepšená práce s certifikáty Čtečka QR kódů Kód bude zapsán přímo do tagu. Pro palcové Comfort panely až ve 4. kvartálu

11 SIMATIC HMI Panely Novinky v HMI Option+ V2 HMI Option+ V2 pro WinCC V15.1 Systémové informace + Panel CPU load Zobrazení vytížení CPU přímo v Runtime WinCC Runtime Bezpečnost + Windows CE Desktop Skrytí jednotlivých ikon na ploše HMI Option+ Operační systém Údržba + Rozšíření servisního souboru Větší množství informací v servisním souboru

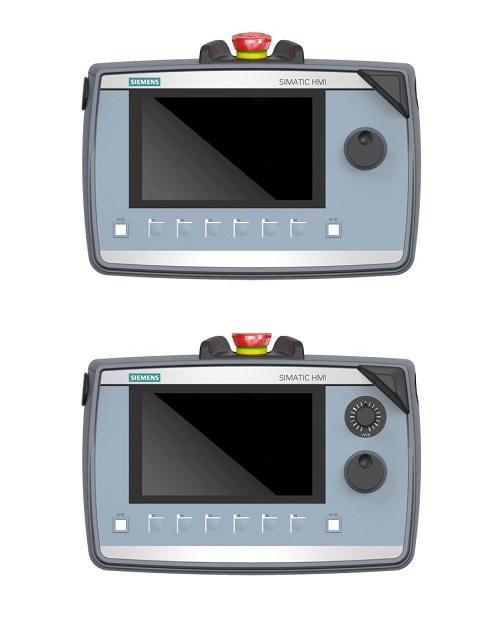

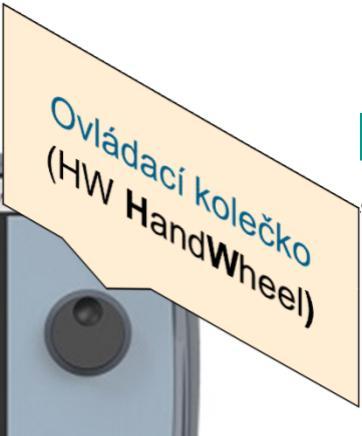

12 SIMATIC HMI KTP700F Mobile HW a HW/OR 307 mm x 224 mm Popis produktu: Integrované ovládací kolečko Varianta s přidaným korekčním kruhovým spínačem F-funkcionalita jako u standardních KTP900F Mobile Testováno na pád z výšky 1.2 m Integrováno v TIA Portalu 7 50 pulzů na otáčku 2.460,00 EUR mm x 194,9 mm 307 mm x 224 mm 19 pozic (0 až max) ,00 EUR 6AV2125-2GB23-0AX0 Standardní mobilní panel SIMATIC HMI KTP700F Mobile 2.150,00 EUR WinCC (TIA Portal) od V15 (Comfort/Advanced/Professional) Hardware Support Package "HSP0248 HMI Mobile Panel KTP700F HW (HSP0248 je na DVD, které se dodává s panelem) Popis Objednací číslo Vytvořeno z SIMATIC HMI KTP700F Mobile HW 6AV2145-8GB00-0AA0 6AV2125-2GB23-0AX0 SIMATIC HMI KTP700F Mobile HW/OR 6AV2145-8GB01-0AA0 6AV2125-2GB23-0AX0

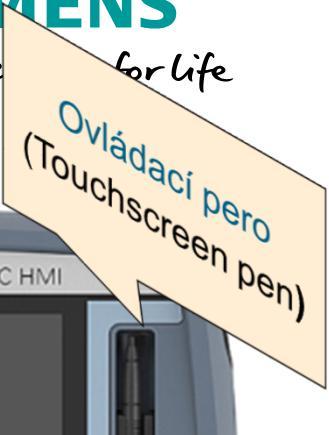

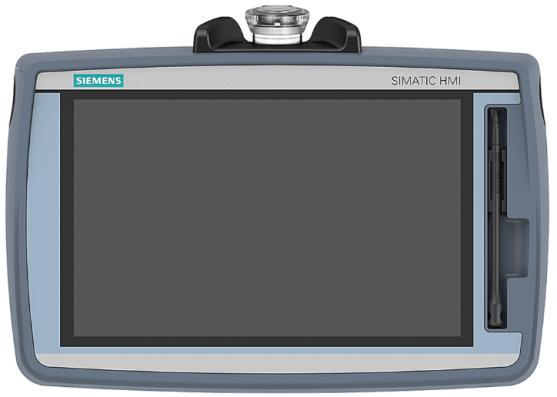

13 SIMATIC HMI TP1000F MOBILE 10" širokoúhlý displej nahrazuje 9 displej s funkčními klávesami Vysoké rozlišení 1280x mil barev F-funkcionalita jako u standardních KTP900F Mobile Testováno na pád z výšky 1.2 m Integrováno v TIA Portalu Určeno pro průmyslové prostředí Touchscreen pen 307 mm x 224 mm WinCC (TIA Portal) od V14 (Comfort/Advanced/Professional) 3.235,29 EUR Popis Objednací číslo Vytvořeno z SIMATIC HMI TP1000F Mobile 6AV2145-6KB20-0AS0 6AV2125-2JB23-0AX0

14 Aplikační příklad Dlouhodobá archivace

15 Aplikační příklad Dlouhodobá archivace Teploty, tlaky průtoky Aktivní Datalog Datalog pro zobrazení dlohodobé historie Po naplnění datalogu, dojde k odložení do úložiště a následně k jeho vyprázdnění : :00 Po výběru souboru pro konkrétní časové období dojde k přepsání tohoto Úložiště dlouhodobé historie souboru do Datalogu pro zobrazení dlouhodobé historie a k jeho zobrazení formou trendu 20:00 21:00

16 Aplikační příklad Dlouhodobá archivace Real time graf proměnné Counter Počet vytvořených archivů: Tag nr_archives Aktuální hodnota: Tag Counter Zobrazení dlouhodobého archivu RestoredLog a v něm proměnná Counter Vybraný soubor z Úložiště dlouhodobé historie Tlačítko pro výběr souboru. Datum a čas první zapsané položky ve vybraném souboru Tlačítko pro zápis vybraného souboru do RestoredLog a tím i zobrazení v grafu.

17 Aplikační příklad Dlouhodobá archivace Tag: Counter Cyclic 1s Aktivní Datalog CurrentLog 50 records C:\Logs Když se datalog CurrentLog naplní, tak se spustí tyto systémové funkce K počtu vytvořených archivů se přičte 1 Informace o tom, že došlo k zaplnění datalogu CurrentLog, což se využije ve VB Scriptu Archive_action, který slouží k odložení datalogu do Úložiště historických dat. Uzavření všech datalogů. Když jsou uzavřeny, tak přijde systémové hlášení All logs have been closed successully

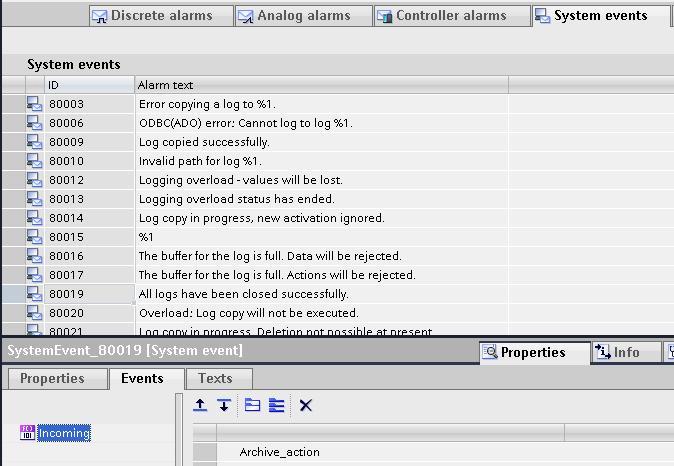

18 Aplikační příklad Dlouhodobá archivace Tag: Counter Cyclic 1s Aktivní Datalog CurrentLog 50 records C:\Logs Uzavření všech datalogů. Když jsou uzavřeny, tak přijde systémové hlášení All logs have been closed successully Na příchod systémového hlášení se reaguje spuštěním VB Scriptu Archive_action, který slouží k odložení datalogu do Úložiště historických dat.

19 Aplikační příklad Dlouhodobá archivace Na příchod systémového hlášení se reaguje spuštěním VB Scriptu Archive_action, který slouží k odložení datalogu do Úložiště historických dat. Tag: Counter Cyclic 1s Aktivní Datalog CurrentLog 50 records C:\Logs Archive_mode = 0 Odloží se CurrentLog do adresáře C:\temp\ a pak se CurrentLog vymaže :00 Úložiště dlouhodobé historie

20 Aplikační příklad Dlouhodobá archivace Potvrzení vybraného souboru. Tlačítko pro výběr souboru.

21 Aplikační příklad Dlouhodobá archivace Informace o tom, že bylo stisknuto tlačítko Restore, což se využije ve VB Scriptu Archive_action, který slouží nejen k odložení datalogu do Úložiště historických dat, ale i vytažení těchto datalogů zpět pro zobrazení v datalogu RestoreLog Uzavření všech datalogů. Když jsou uzavřeny, tak přijde systémové hlášení All logs have been closed successully a tím dojde i ke spuštění VB Scriptu Archive_action. Tlačítko pro výběr souboru. Vybraný soubor z Úložiště dlouhodobé historie Datum a čas první zapsané položky ve vybraném souboru Tlačítko pro zápis vybraného souboru do RestoredLog a tím i zobrazení v grafu.

22 Aplikační příklad Dlouhodobá archivace :00 Úložiště dlouhodobé historie Informace o tom, že bylo stisknuto tlačítko Restore, což se využije ve VB Scriptu Archive_action, který slouží nejen k odložení datalogu do Úložiště historických dat, ale i vytažení těchto datalogů zpět pro zobrazení v datalogu RestoreLog Archive_mode = 1 Spustí se VB Script Restore_archive

23 Aplikační příklad Dlouhodobá archivace Spustí se VB Script Restore_archive :00 Úložiště dlouhodobé historie 1. Z C:\TEMP adresáře se vezme vybraný soubor a ten se nakopíruje do adresáře C:\LOGS do souboru RestoreLog 2. Z RestoreLog načteme od jakého datumu a času začíná a toto se uloží do Tagu: restore_time

24 Aplikační příklad Dlouhodobá archivace Ukázka Zobrazení dlouhodobého archivu RestoredLog a v něm proměnná Counter Vybraný soubor z Úložiště dlouhodobé historie Datum a čas první zapsané položky ve vybraném souboru, Tag: restore_time

25 Aplikační příklad Dlouhodobá archivace Systémové hlášení Change operating mode online Spustí systémové funkce, které nastaví Tag: archive_dir na C:\TEMP\ Tag: current_dir na C:\LOGS\

26 Operátorské panely GMP Good Manufacturing Practice

27 GMP Good Manufacturing Practice GMP pokrývá různé národní a mezinárodní směrnice, které byly vytvořeny, aby zajistily kvalitu výroby ve farmacii, kosmetice a potravinářství. Title 21 CRF Part 11 of the US Food and Drug Administration on electronic data recording and electronic signatures. 21 CRF Part 11 Validace systému Audit trails Správa uživatelů Dokumentace Integrita dat Namísto dokumentace vedené na papíře umožnit používat elektronické záznamy a tzv. elektronického podpisu. Směrnice FDA, zkráceně označovaná 21 CFR Part 11 (FDA: Part 11 of Title 21 of the Code of Federal Regulations: Electronic records; electronic signatures). Směrnice CFR 21 Part 11 stanovuje, že výrobní společnosti, jak z oboru farmacie, tak i potravinářství, mohou používat validitu elektronických záznamů a podpisy. Pro některé produkty, které podléhají podléhajících dozoru ze strany FDA (tzv. regulované produkty), je použití elektronických záznamů a podpisů povinné. Směrnice 21 CFR Part 11 stanovuje procedury a technické požadavky, které jsou podmínkou použití počítačových systémů založených na elektronickém uchovávání dat a využívajících elektronický podpis. Určuje způsoby validace počítačového systému, autentizace uživatele, přístupu k systému a jeho zabezpečení, použití časových značek, uchovávání podkladů pro audit, příjmu záznamů a stanovuje, co je třeba především brát v úvahu při identifikaci požadovaného záznamu.

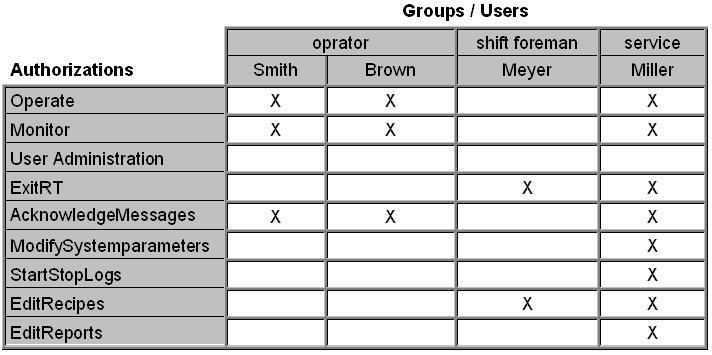

28 Přidělení zodpovědnosti Jen autorizovaná osoba může panel ovládat Jen uživatelé z těchto skupin mohou použít tlačítko Exit RT. Předdefinováno Nastavení autorizace ExitRT Volně definované Možné autorizace pro zablokování tlačítka. Jen pověřená osova smí ovládat!

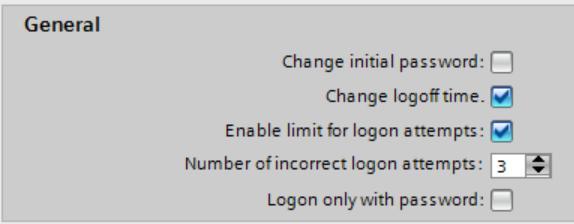

29 Přihlášení operátora heslo Jen autorizovaná osoba může panel ovládat Pouze Comfort panely Toto není žádný option Pak ani programátor nezná jeho heslo. Vynucení změny hesla při prvním přihlášení po novém nahrání projektu do panelu Povolení, zda si jednotlivý uživatelé mohou v panelu měnit čas, jak dlouho čeká panel při nečinosti uživatele, než ho odhlásí. Povolení, sledování počtu špatných pokusů uživatele na přihlášení do panelu. Počet špatných pokusů na přihlášení uživatele do panelu, než dojde k jeho vyřazení z jeho skupiny uživatelů. Nemá již žádné autorizace na ovládání. 3 x chybně zadané heslo Zde je možné spravovat uživatele online. Také je možné vrátit uživatele ze skupiny Unauthorized do jeho původní skupiny. User view objekt U menších tlačítkových panelů je složité se přihlašovat jménem a heslem. Trvá to dlouho. Tato volba dovoluje uživateli přihlášení přes jedinečné heslo bez udání jména uživatele.

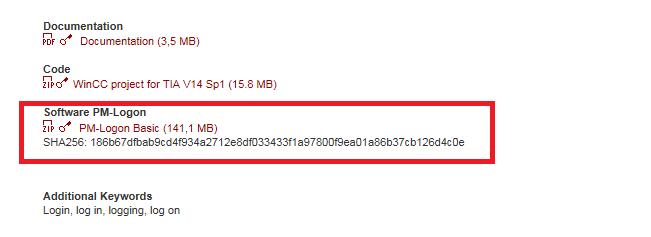

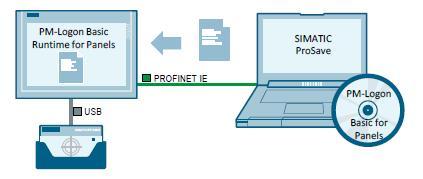

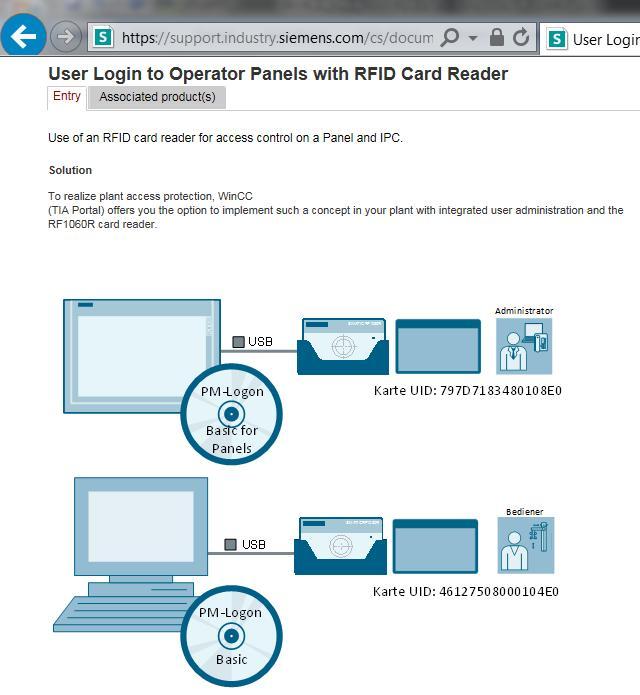

30 WinCC novinky User login pomocí RFID card reader Instalace na Comfort panel Instalace PM-Logon Basic do Comfort panelu nebo do IPC pomocí SW Simatic ProSave, který je automaticky nainstalován společně s WinCC. Zde je volně ke stažení PM-Logon Basic Runtime for Panels

31 HMI Option+ Funkce Automatické připojení USB disku po jeho připojení + Bezpečnost Logování uživatele přes RFID Konfigurace rozhraní aktivace a deaktivace USB, SD karty a síťových rozhraní z runtime

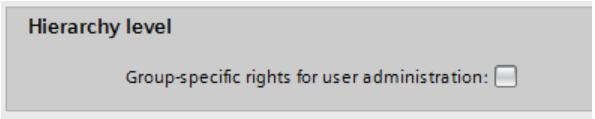

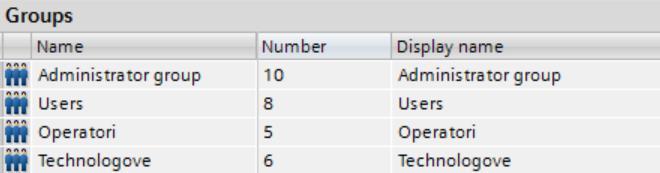

32 Přihlášení operátora heslo Jen autorizovaná osoba může panel ovládat Administrátoři mohou být ve více skupinách a mohou spravovat jen ty uživatelé, kteří jsou ve skupině se stejným nebo nižším číslem, než je skupina administrátora. Jen skupiny Administration group a Technologové mají zapnutou autorizaci User administration pro správu dalších uživatelů Může nastavovat všechny skupiny uživatelů Má nejvyšší číslo skupiny a zapnutou autorizaci User administration Může nastavovat pouze uživatele ze skupin Operatori a Technologové Má číslo skupiny vyšší než Operatori a stejnou jako Technologove a má zapnutou autorizaci User administration Toto není žádný option

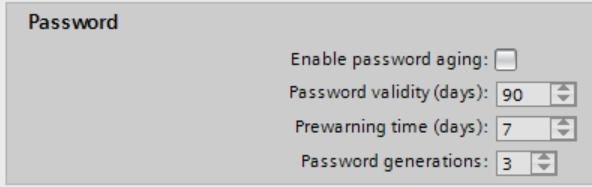

33 Přihlášení operátora heslo Jen autorizovaná osoba může panel ovládat Zapnutí stárnutí hesla. Heslo má platnost jen omezenou dobu. Doda platnosti hesla. Kdy přijde upozornění, že je třeba heslo změnít. Kolik různých heslel musí uživatel zadat, než může heslo zase znovu použít KL1234 XY56TZ Heslo musí obsahovat speciální znaky. Heslo musí obsahovat číslici. Minimální počet znaků hesla. Toto není žádný option

34 Pouze Comfort panely Zapnutí SIMATIC Logonu pro cetrální správu uživatelů. Uživatelé se berou z Windows a propojení je přes skupiny. SIMATIC Logon je placený option

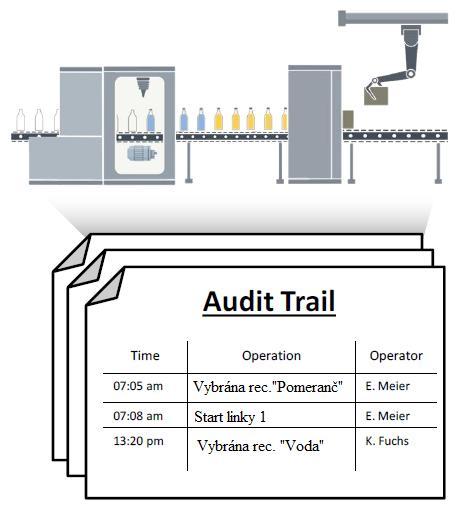

35 Evidence operátorských zásahů Audit Trail Veškeré zásahy operátora můsí být evidovány pro pozdější zpracování Audit Trail Jedná se o ceny katalogové, platné k ! WinCC Audit Download Package SIMATIC WinCC Audit for SIMATIC Comfort/Mobile Panels 6AV2107-0RP00-0BH AV2107-0RP00-0BB0 497 SIMATIC WinCC Audit for Runtime Advanced 6AV2107-0RA00-0BH AV2107-0RA00-0BB0 751 WinCC Audit (TIA Portal)

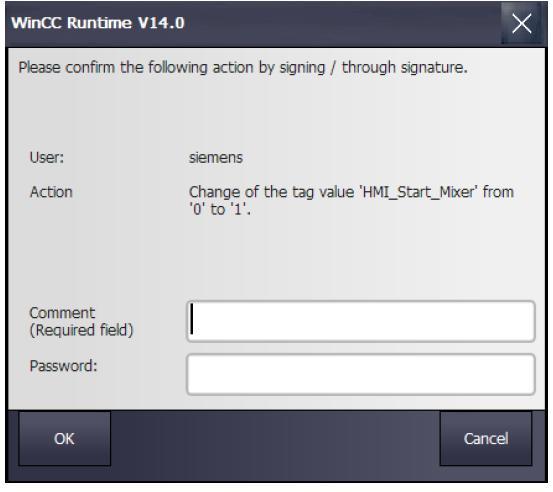

36 Evidence operátorských zásahů Audit Trail Veškeré zásahy operátora můsí být evidovány pro pozdější zpracování Kompletní sledování všech operátorských zásahů s přesnou časovou značkou do souboru Audit Trail Sledují ze operátorské zásahy nad sledovanými Tagy U důležitých operací se požaduje komentář nebo elektronický podpis. Sledování změn v recepturách Změna dat receptury nebo přidání dašího recordu Zápis a čtení do/z PLC Automaticky se do Audit Trailu ukádá Přihlášení a odhlášení uživatele, import uživatelů Kvitace hlášení uživatelem Start/ stop archivace Otevření a zavření archivů Smazání a kopírování archivů Manuálně se dá do Audit Trailu zapsat funkcí NotifyUserAction

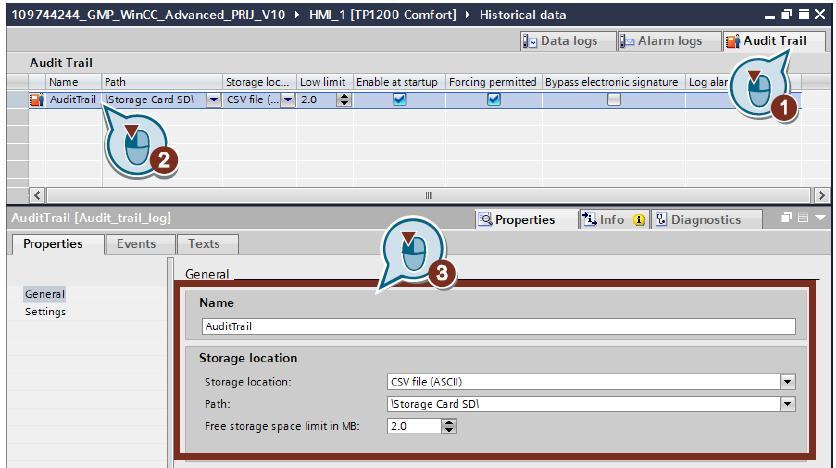

37 Evidence operátorských zásahů Audit Trail Veškeré zásahy operátora můsí být evidovány pro pozdější zpracování Aktivace GMP Vytvoření Audit Trail souboru

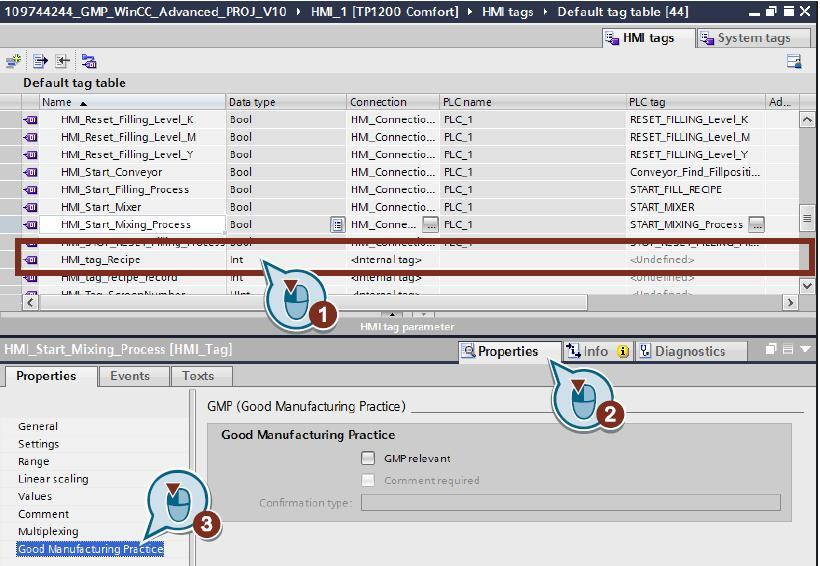

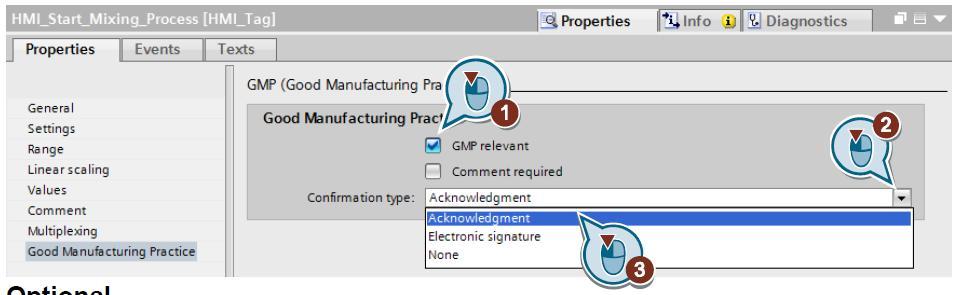

38 Evidence operátorských zásahů Audit Trail Veškeré zásahy operátora můsí být evidovány pro pozdější zpracování Výběr Tagů, které budeme v Audit Trailu sledovat U důležitých tagů vynutíme komentář nebo elektronický podpis

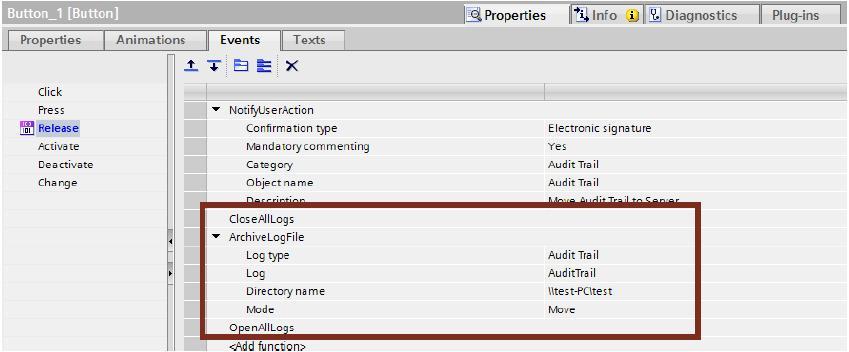

39 Evidence operátorských zásahů Audit Trail Veškeré zásahy operátora můsí být evidovány pro pozdější zpracování Přenos Audit Trailu na PC Zápis do Audit Trailu, že bude přenesen na PC Vlastní přenesení Audit Trailu na PC Jistota uzavření archivů

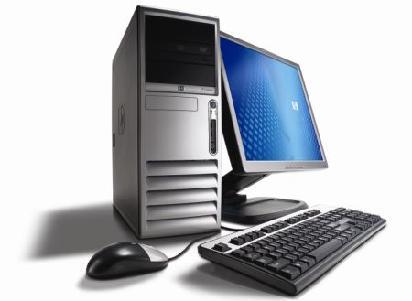

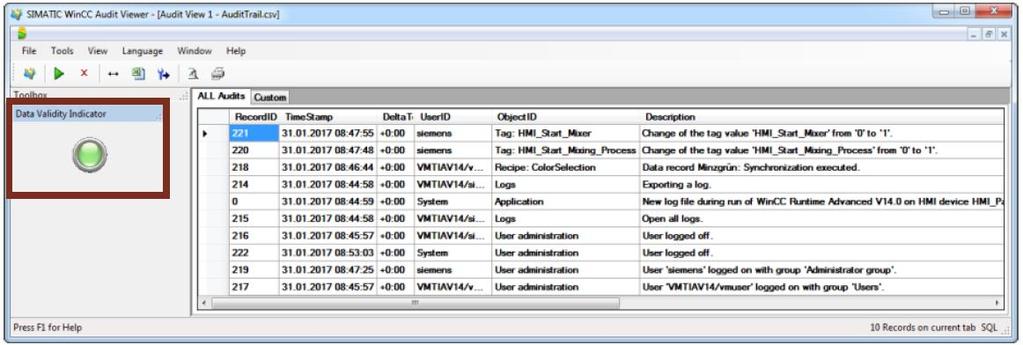

40 Evidence operátorských zásahů Audit Trail Veškeré zásahy operátora můsí být evidovány pro pozdější zpracování Zobrazení Audit Trailu na PC Data Validity Indicator informuje, zda nedošlo v Audit Trailu k neoprávněné změně. WinCC Audit Viewer

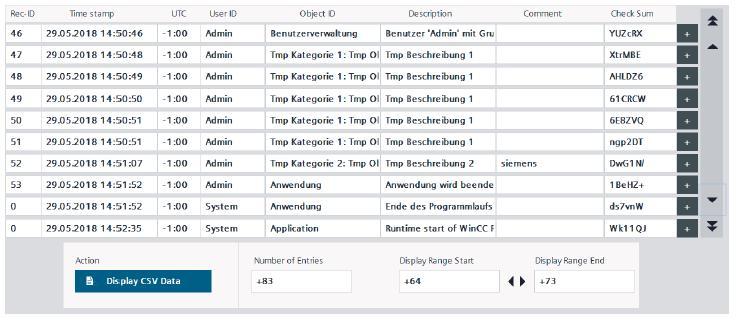

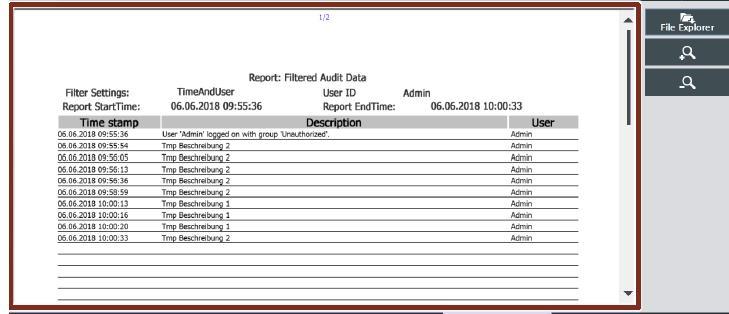

41 Evidence operátorských zásahů Audit Trail Veškeré zásahy operátora můsí být evidovány pro pozdější zpracování Zobrazení Audit Trailu na Comfort panelu Tabulkou z CSV souboru PDF viewer z PDF souboru

42 Archivace historických dat Kontrolní součet pro každý zápis i zde není možno jednotlivé záznamy zpětně měnit Procesní hodnoty Teplota rychlost Alarmy Pokud je zapnuté GMP Archive file DataLog AlarmLog Lze zapnout kontrolní součet pro DataLog nebo AlarmLog

43 Evidence operátorských zásahů Audit Trail Veškeré zásahy operátora můsí být evidovány pro pozdější zpracování Základní principy GMP GMP-compliant Configuration in WinCC Comfort/Advanced (TIA Portal) WinCC Audit Trail Filter (filtering the operator actions on the SIMATIC Panel) Zobrazení Audit Trailu na panelu s možností filtrování Remote control of operator panels in applications requiring validation in the pharmaceutical environment (TIA Portal)

44 SiVArc SiVArc
